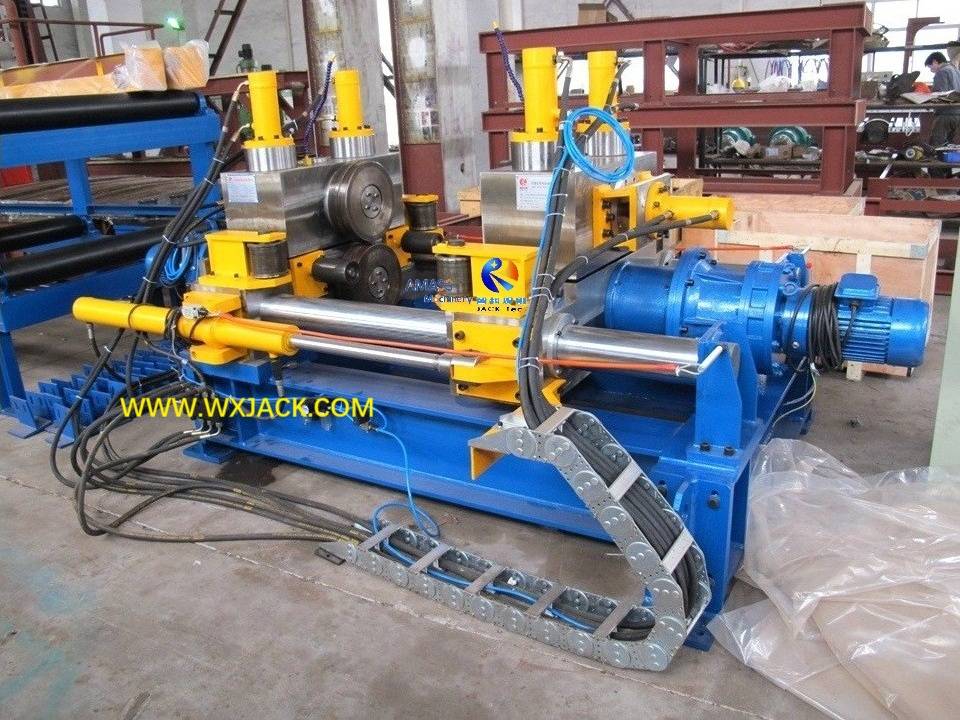

Máquina de redondeo de borde de tiras RH-1000 para la industria de la construcción naval

A. Aplicación de la máquina de redondeo de borde de tira RH800 a RH1000 :

1. Modelos: las imágenes adjuntas muestran el marco principal de Wuxi Jack Standard RH1000 Model Strip Edge Rounding and Depurring Machine . Es el volumen de venta más grande de máquina convencional de la serie RH en placa pequeña. En la aplicación práctica, Wuxi Jack tiene otro modelo más pequeño muy popular de RH800 para el cliente, que procesa en la placa de Max. Ancho de 800 mm;

2. Estructura: en comparación con RH1500 a RH3000 Modelos más grandes de redondeo de máquinas en el borde, los modelos pequeños RH1000 y RH800 más pequeños  tienen una estructura abierta , en lugar de un cuerpo mecánico de marco cerrado. La razón detrás de eso se explica a continuación. Dicha estructura es compacta y más conveniente para el transporte/ instalación y reubicación:

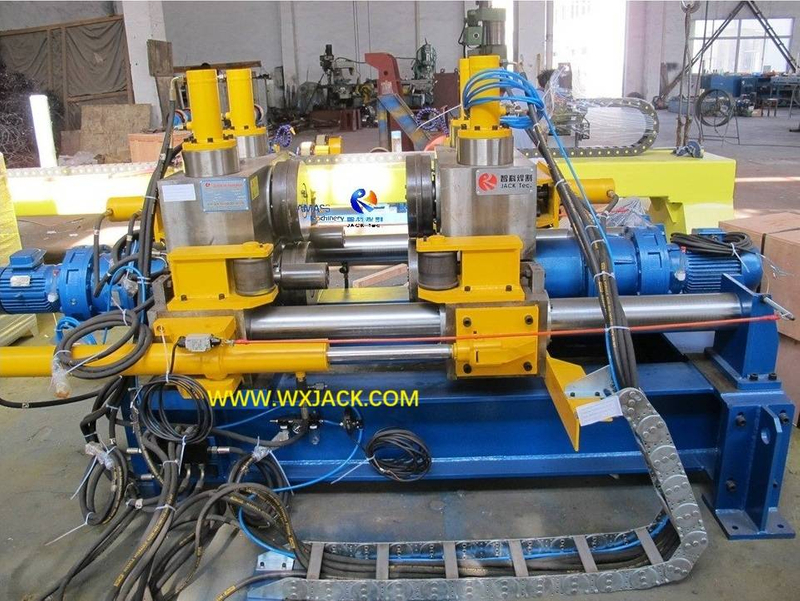

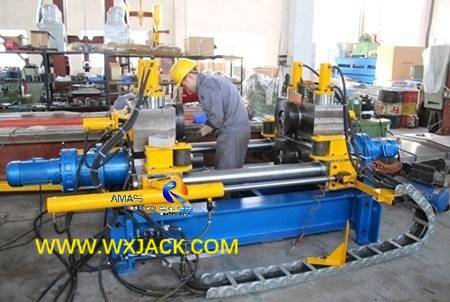

Estructura abierta Marco mecánico compacto de la máquina modelo Wuxi Jack RH1000 : ( Fig.1 )

3. Dos aplicaciones típicas de la máquina de recorte de placa de extremo RH800 a RH1000 :

1) Producción del haz T: después del corte de la placa, el redondeo de borde es el paso básico y necesario, en la tecnología de proceso de la línea de producción del El modelo típico aquí es RH1000:haz T.

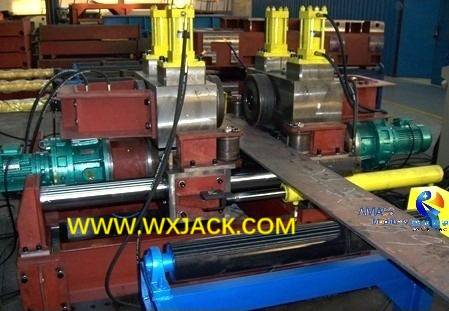

Recorte de borde de la placa final para la producción del haz T, con Wuxi Jack RH1000 Modelo de redondeo de borde: ( Fig.2 )

2)  Conjunto de placa de refuerzo: también llamada unidad de placa acanalada, estas unidades de placas son piezas de trabajo indispensables para construir un marco mecánico de construcción de maquinaria grande: grúa de polipasta/ puente/ maquinaria/ barco, que deben ser redondeadas antes del ensamblaje:

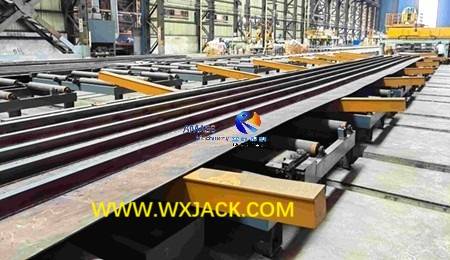

Unidad de placa de refuerzo de longitud larga , de la cual la placa base debe redondearse el borde antes de la fabricación, con la máquina modelo Rh: ( Fig.3 )

B. Estructura general de la máquina de recorte de placa de extremo RH800 a RH1000 :

1. Característica de la pieza de trabajo: estos modelos de máquinas son para el redondeo de borde y el efecto de desgaste, en una placa estrecha de hasta 1000 mm de ancho. Debido a su ancho relativo estrecho, no existe un riesgo oculto de tambor central , o llamado protuberancia media , en la placa estrecha en el proceso de operación de redondeo de borde;

2. En consecuencia, no es necesario que los rodillos de presión hacia abajo estén equipados en modelos RH800 a RH1000, que están equipados en los modelos más grandes de RH1500/ RH2000, y modelos más grandes de RH3000:

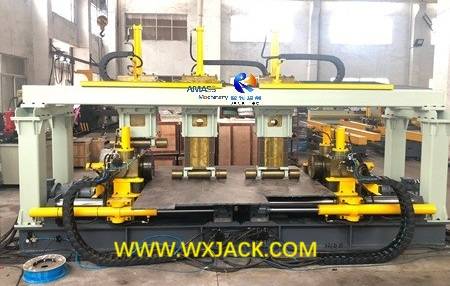

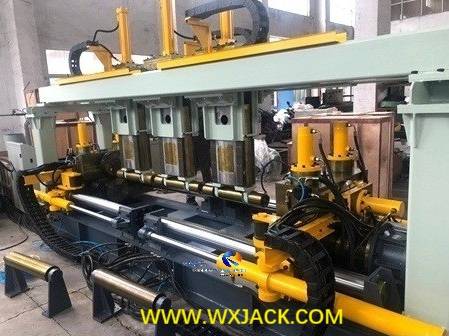

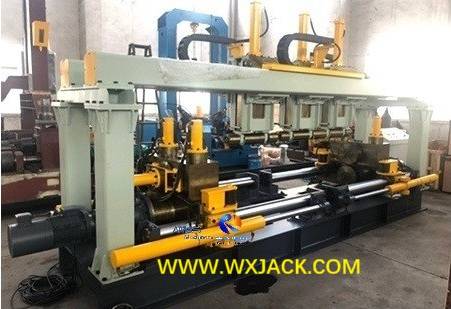

Como comparación, la estructura del marco de la caja y sus 3 grupos de rodillos de presión hacia abajo en la sección superior, en Wuxi Jack RH3000 MÁQUINA DE CORTE DE LA PLACA DEL MODELA: ( Fig.4 )

3.  Estructura de RH800 a RH1000 Strip Edge Devurring and Rounding Machine:

Esto explica que las máquinas de modelos RH800 a RH1000 tienen la estructura completamente diferente de la de RH1500/ RH2000 y RH3000:

1) Los modelos RH800 a RH1000 tienen un marco compacto con una estructura abierta superior, que se instala un conjunto de cama base con unidad de redondeo de borde:

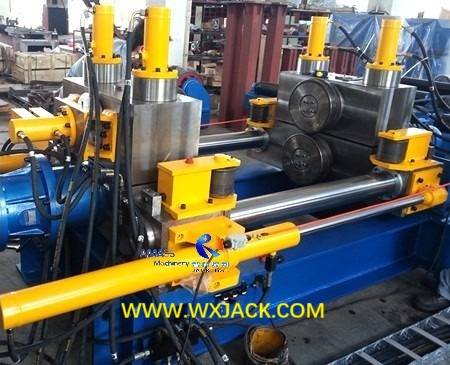

Vista cercana sobre la estructura abierta de la máquina modelo Wuxi Jack RH1000 , su cama base/ 2 pares de rodillos de redondeo de borde/ cilindros de aceite: ( Fig.5 )

2)  Máquina completa: junto con los transportadores de entrada y salida desplegados en el lado delantero y trasero de la máquina principal, por lo tanto, forma un conjunto completo de esta máquina modelo RH1000.

C.  Celda de rodillos de redondeo de borde de RH800 a RH1000 Strip Edge Rounding and Depurring Machine:

Otra discrepancia, o singularidad de la máquina de modelos pequeños, de las más grandes de RH1500/ RH2000, y RH3000, se encuentra a su manera en movimiento, o alineación de unidades de redondeo de borde en ambos lados:

1. Lado fijo: como se muestra en la foto adjunta y debajo, un lado de los rodillos de redondeo hacia arriba y hacia abajo se fijan a lo largo de la dirección horizontal:

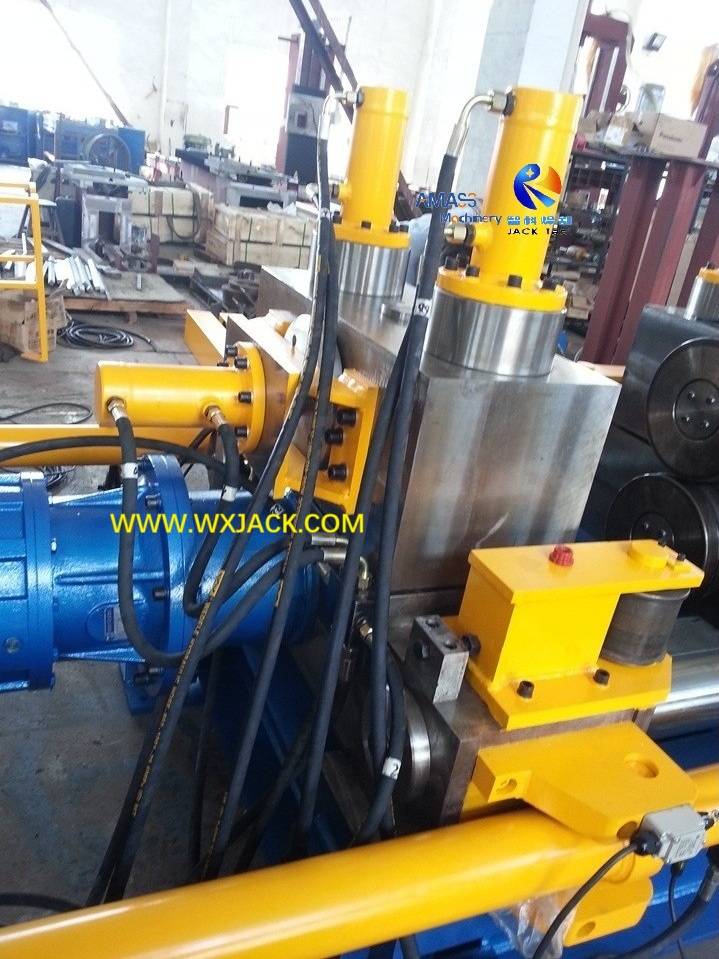

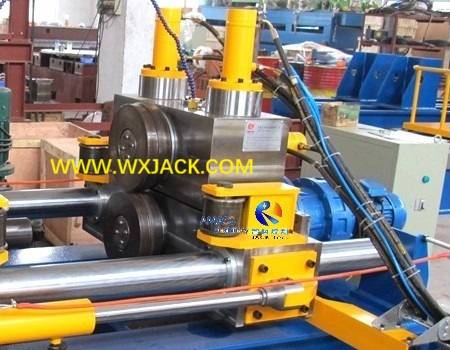

Par de rodillos de redondeo de borde lateral estacionario , de Wuxi Jack RH1000 Manaina del modelo: ( Fig.6 )

2. Lado móvil: mientras el lado opuesto de los rodillos de reducción de borde se mueve transversal, guiados con la barra y arbusto guía. Para la máquina de recorte de borde de la serie Wuxi Jack RH, estas varillas y arbustos guía están hechas de acero 45# finamente mecanizado con enchapado cromado:

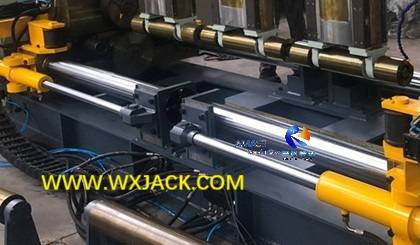

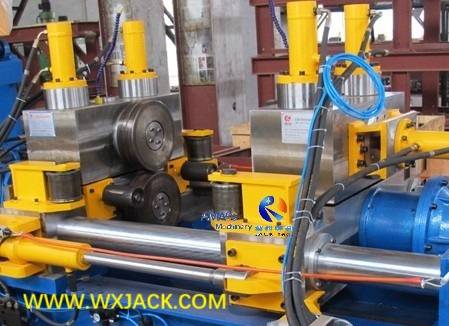

Rodillos de redondeo de borde móvil del lado izquierdo , su alto brillo y ejes deslizantes y guía de precisión, de Wuxi Jack RH800 a Modelos RH1000 Máquinas: ( Fig.7 )

3. Ajuste de ancho: se ajusta la distancia entre los dos pares de rodillos de redondeo de borde, con el lado en movimiento de los rodillos de redondeo de borde, acomodando en una placa de acero de varios ancho, dentro del rango de 150 mm a 1000 mm;

4.  Comparativamente, en el caso de modelos más grandes de RH1500/ RH2000, y la máquina de redondeo de borde de la placa RH3000 y la máquina de desgaste, ambos lados de los rodillos de redondeo de borde se pueden mover a lo largo de la dirección transversal;

5. Machine Foundation: la disparidad 3 ^de RH800 y RH1000 Modelos de máquina más pequeños es su base: no es necesario preparar base antes de tiempo antes de la instalación. Simplemente asegure su cuerpo principal y transportadores de su máquina en tierra de taller, por medio de pernos de anclaje.

D. Unidad de limpieza de chatarra de reducción de borde en la serie Rh Strip Edge Corte Máquina:

1.  Función: Esta unidad es para soplar los restos generados en el proceso de redondeo de borde, que se instala en el lado de salida del marco principal de la máquina:

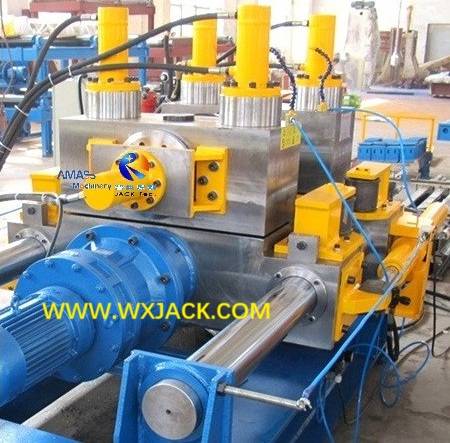

Unidad de limpieza de chatarra de accionamiento de cilindro de gas, en Wuxi Jack RH1000 Manaina del modelo: ( Fig.8 )

2.  Unidades principales: en la máquina de modelos RH, esta unidad de limpieza de chatarra es una unidad neumática: como se puede ver en la foto de arriba, se compone de compresor de aire/ válvula de control/ tubo de aire, y punta de soplado;

3.  Principio de trabajo: las dos piezas de tubo delgado de color azul en el lado de salida del cuerpo de la máquina envían aire a las 2 piezas de punta de soplado, sobre el área de redondeo de borde central de esta máquina de redondeo automática de borde de tira, manteniendo en condiciones de limpieza del área de trabajo todo el tiempo;

4. Duración de la operación: siempre que los transportadores de entrada y salida estén en el estado de funcionamiento, esta unidad de limpieza de desechos de accionamiento de gas estará en estado de trabajo.

E. Parámetros técnicos de RH800 a RH1000 Strip Borde Depurring and Rounding Machine:
