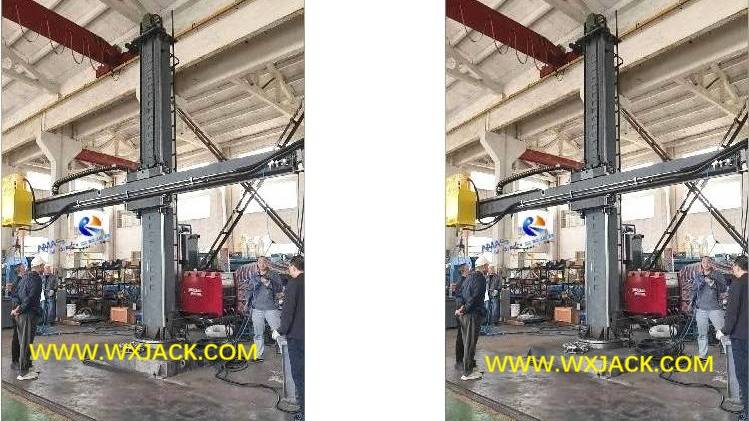

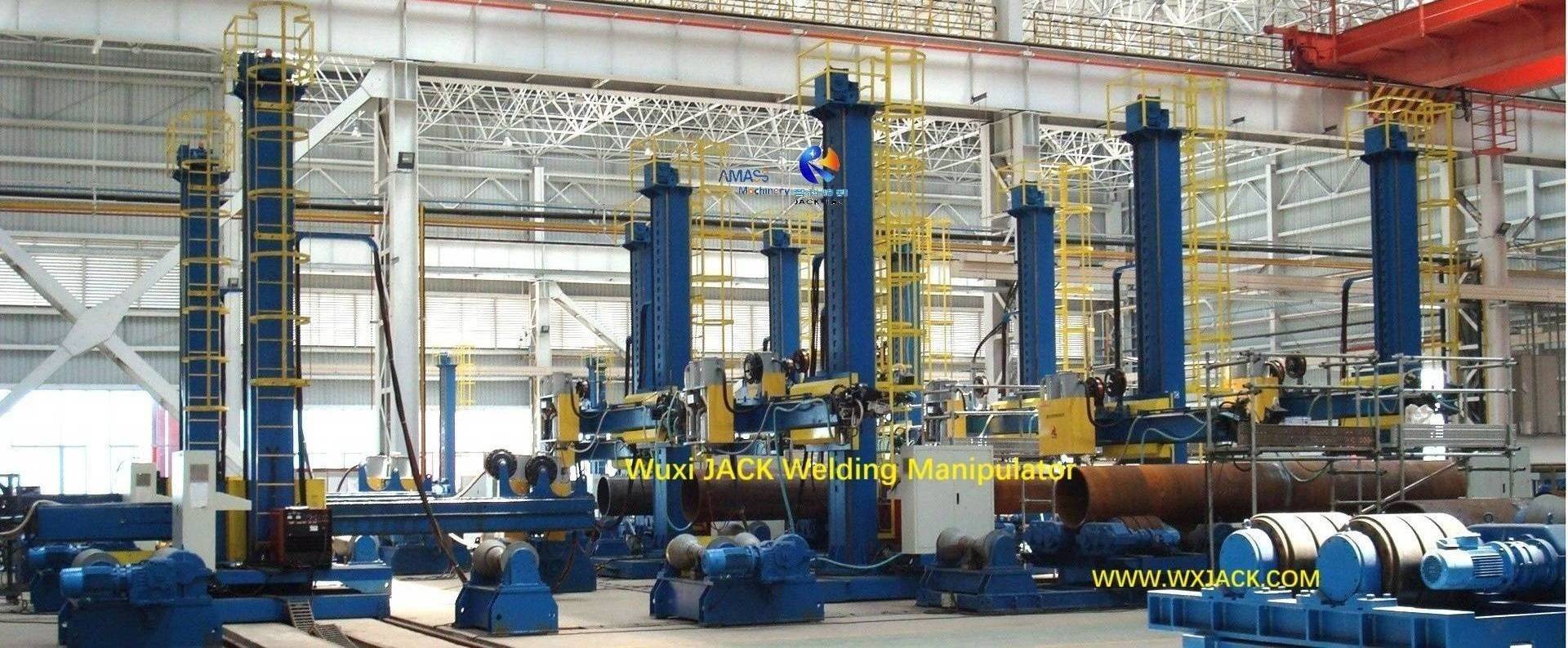

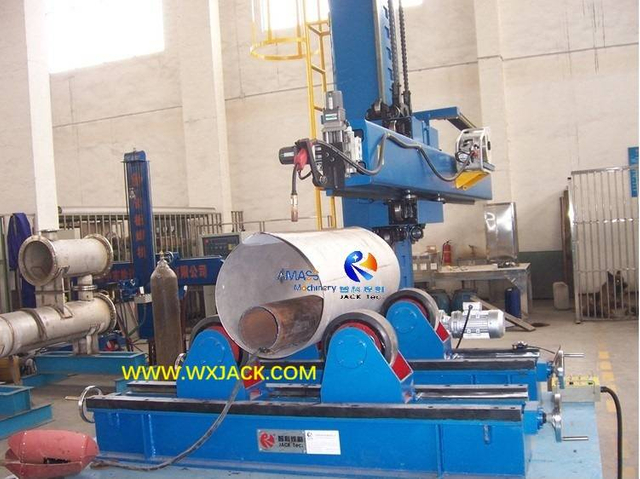

1 Welding Manipulator Welding Column and Boom 7

Manipulador de soldadura Wuxi JACK,

Equipo duradero de soldadura de columna y pluma en la fabricación de tanques de tuberías con un rendimiento rentable

Configuraciones flexibles de la pluma de columna de soldadura con manipulador Wuxi JACK

1) Función: El manipulador de soldadura de columna y pluma es la máquina herramienta más efectiva y ampliamente aplicada en la fabricación de piezas cilíndricas: tuberías, tanques, recipientes a presión..., cumpliendo con una operación segura y eficiente;
2) Operación: Trabajando junto con la cama de rodillos rotadores de soldadura, se pueden producir costuras de soldadura longitudinales y circunferenciales en las paredes externas e internas de las piezas de trabajo, con una calidad estable y superior;

1. Variedad de columnas y brazos de soldadura con manipulador JACK de Wuxi:

1) Tamaño : Desde el LHZ2020 de servicio liviano hasta el LHZ4040 de servicio mediano y el LHZ8080 de servicio pesado grande , con estructuras de:
a) Base : Carro móvil , estacionario o accionado por motor ;
b) Columna vertical : Fija o giratoria de 0°- 270°- 360° con accionamiento manual o motorizado;

2) Diferentes modos de soldadura aplicables a diferentes materiales de piezas de trabajo en el manipulador de soldadura:

a) SAW (Soldadura por arco sumergido) sobre acero al carbono;
b) GMAW sobre acero inoxidable;
c) Soldadura por pulsos sobre Aluminio;
d) Revestimiento en tiras sobre soldadura reconstruida;
e) Soldadura por plasma ( PAW ) + soldadura por arco de argón ( TIG ) híbrida con doble soplete en tubos de acero inoxidable, titanio, circonio y aleaciones de acero al carbono;
f) Funciones distintas de la soldadura: Pintura, montaje, prueba;

3) Unidades de función auxiliar del manipulador de soldadura de pluma y columna Wuxi JACK:

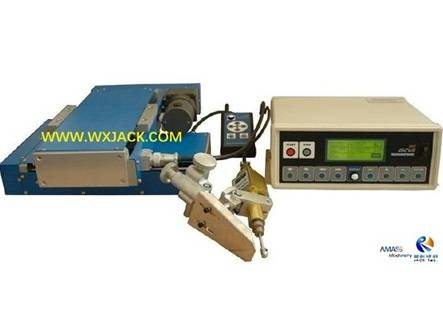

a) Seguimiento de cordones de soldadura para compensar en tiempo real la deflexión de la pluma;
b) Oscilador para adquirir cordón de soldadura con cobertura amplia y resistencia suficiente;
c) Cámara de video para monitorear instantáneamente el punto de soldadura de difícil acceso directo;
d) Cabezal de oxicorte como función opcional en funcionamiento de encendido rápido:

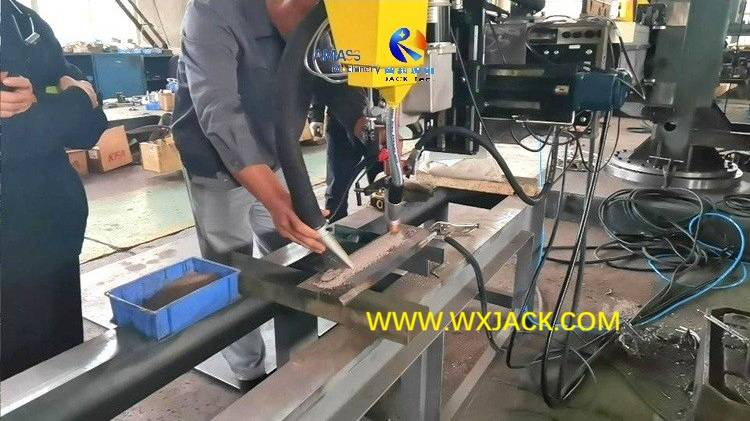

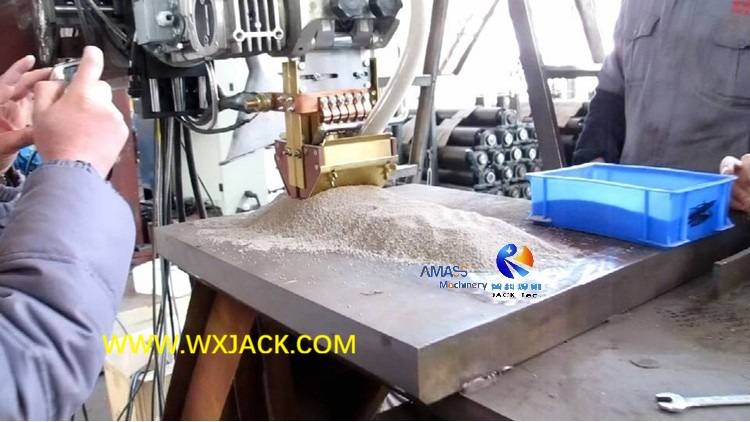

Prueba de ingeniero de ESAB en el revestimiento de correa ESAB SAW de LHZ5050 en Wuxi JACK

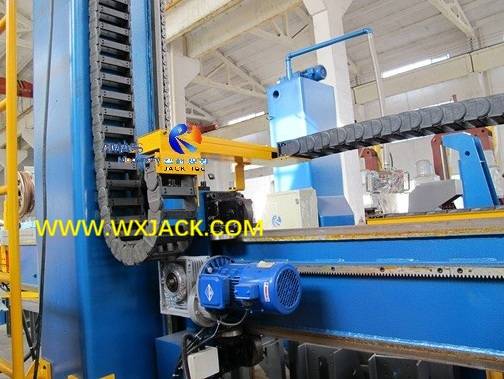

Impulsión del motor que mueve el manipulador de soldadura del auge de la columna LHZ4050 , con la fuente de energía de Lincoln SAW
LHZ3030 estacionario , con rotor de soldadura con ajuste de husillo HLK1, GMAW en acero inoxidable
En febrero de 2025, LHZ4040 estacionario en un cliente petroquímico en Shanghai
LHZ4030 , movimiento por motor y giro de columna. SAW sobre la producción de grandes tanques
Manipulador de soldadura de pluma de columna LHZ5050 , con plataforma de rodillos de elevación de accionamiento hidráulico HLK80 de rotador de soldadura
LHZ4055 ensamblado terminado , equipado con fuente de alimentación de sierra china HUAYUAN 1000A

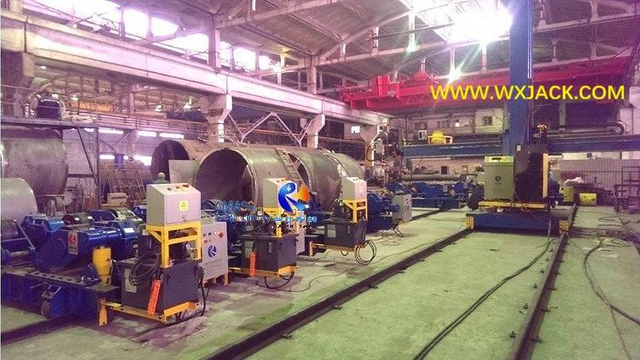

Centro de soldadura LHZ6060 , con 5 grupos de rotador de soldadura con capacidad de carga de 100 toneladas
Base estacionaria LHZ2525 , columna en giro manual de 0 °- 360°
LHZ6050 en las instalaciones del cliente de Malasia, fabricando en tanques grandes
Estacionario LHZ5060 , en el taller del cliente
El manipulador de pluma de columna de soldadura LHZ4060 se basa en tanques grandes, con SAW

Columna y pluma de soldadura con manipulador recién producidas por Wuxi JACK en los años 2025 y 2026

Este equipo de soldadura de columna y pluma tiene una amplia demanda en el mercado. Desde enero de 2025 hasta hoy, principios de agosto de 2026, durante los últimos 19 meses, Wuxi JACK ha producido varios juegos de esta máquina para los clientes. El resumen de estos manipuladores de soldadura:
1) La mayoría se encuentra dentro del alcance del modelo de LHZ30xx a LHZ50xx , con el máximo. carrera de elevación efectiva de 3000 mm a 5000 mm;
2) Además de China, los clientes son de Medio Oriente, Sudeste Asiático, Europa del Este y países con industria de petróleo y gas;
3) Varios modos de soldadura. Además de la SAW más habitual en metales ferrosos, también con GMAW/soldadura por impulsos/P (Plasma)+ T (Tungsteno) en metales no ferrosos;
4) Trabajar con varios grupos de lecho de rodillos rotadores de soldadura para formar un centro de soldadura;
5) Los clientes nominan unidades de función de soldadura para adquirir una calidad de soldadura de alto nivel con un rendimiento estable:

Equipo de soldadura de columna y pluma Wuxi JACK LHZ4055 para un cliente de Medio Oriente en mayo de 2026:

1. Pieza de trabajo: Para fabricar en camiones cisterna de GLP y camiones cisterna de SST;
2. Modo de soldadura mixta: inicialmente con doble soplete de SAW usando alambre sólido de 4 mm y GMAW usando alambre de 1,2 mm, luego agregue soldadura por pulsos en aluminio;
3. Con 2 grupos de rodillo giratorio de soldadura automático HGZ20 , para rotar la pieza de trabajo durante la soldadura circunferencial;

4. Especificaciones críticas solicitadas por el cliente sobre el manipulador de soldadura de columna y pluma LHZ4055:

1) Construcción de columnas y plumas de alta resistencia;
2) Proponer el uso de la máquina de soldar china 1250A AOTAI;
3) La distancia efectiva de 4000 mm para el movimiento horizontal del brazo hacia arriba y hacia abajo, para la construcción de tanques con un diámetro de Φ3000 mm
4) Diseño antideflexión del brazo horizontal;

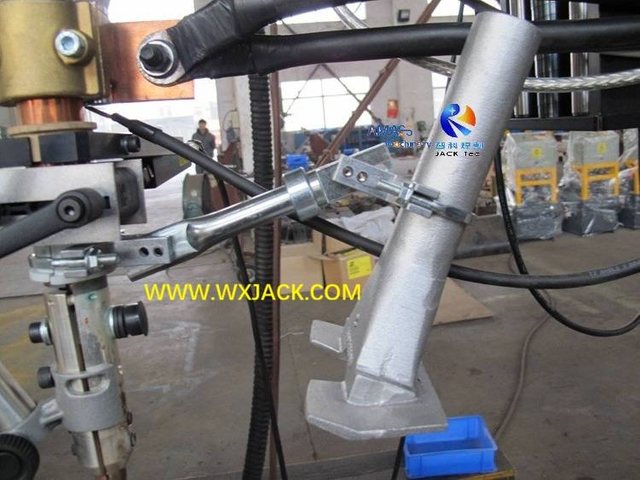

5) Sistema de recuperación de fundente de soldadura SAW;
6) Compatibilidad con sierra de arco doble
7) Equipado con oscilador para adquirir costura de soldadura con suficiente cara de cobertura;
8) Monitor y rastreador de costuras de soldadura;
9) Sincronización del rotador de soldadura con el manipulador de soldadura de columna y pluma;
10) accionamiento por servomotor sobre el movimiento de los rotadores de soldadura;
11) Mecanismo de seguridad anticaída del brazo horizontal.

Vídeos del manipulador de soldadura de pluma y columna Wuxi JACK

Páginas relacionadas:
1) Pluma de columna de soldadura ;
2) Introducción al manipulador de soldadura Wuxi JACK;
3) Centro de soldadura ;
4) Rotador de soldadura Cama de rodillos giratorios

Categoría y parámetros técnicos del equipo de soldadura de columna y pluma Wuxi JACK

A. Clasificación del manipulador de soldadura de columnas y brazos:

Hay varias formas de diferenciación, basadas en los siguientes 3 índices técnicos de este equipo manipulador de pluma de columna de soldadura:
1. Máx. capacidad de carga en el extremo delantero del brazo horizontal:
1) Servicio liviano --- 50 kg - 70 kg;
2) Servicio medio --- 70 kg- 120 kg;
3) Servicio pesado --- 120 kg- 300 kg;

2. Modo de giro de la columna vertical en el brazo de la columna de soldadura:

1) Columna giratoria o fija;
2) Si la columna se puede girar, ¿es motorizada o manual?
3. Base mecánica: Cama estacionaria o carro móvil;
4. Modos de soldadura: SAW/ GMAW/ Soldadura incorporada/ P (Plasma)+ T (Arco de argón)/ Soldadura por pulsos...

LHZ2525 , trabajo liviano (capacidad de carga 50 kg), estacionario con giro manual
LHZ3030 , servicio mediano (capacidad de carga 100 kg), movimiento motorizado, giro manual
LHZ6050 , trabajo pesado (capacidad de carga 200 kg), estacionario, motor giratorio
LHZ4040 , estacionario, servicio mediano (capacidad de carga 100 kg), giro manual

B. Parámetros técnicos de la columna y pluma de soldadura del manipulador serie JACK LHZ de Wuxi:

Modelo LHZ2030 LHZ3040 LHZ4040 LHZ4050 LHZ5050 LHZ5060 LHZ6060 LHZ7070 LHZ8080
Carrera de elevación vertical del brazo horizontal ( mm ) 2000 3000 4000 4000 5000 5000 6000 7000 8000
Carrera de movimiento horizontal de la pluma horizontal ( mm ) 3000 4000 4000 5000 5000 6000 6000 7000 8000
Cama mecánica del manipulador de soldadura. Cama base estacionaria/ Carro de movimiento con motor
Modo de giro de columna vertical Sin giro/impulsión por motor o giro con empuje manual
Velocidad de elevación vertical del brazo horizontal
( mm/min. )		 Constante 1000 Constante 1500
Velocidad de movimiento horizontal de la pluma horizontal
( mm/min. )		 120- 1200, control del inversor de CA 80-1000,
control del inversor de CA
Máx. Carga en el extremo delantero de la pluma horizontal
( kg )		 50 50-120 200 500 400
Gama de seguimiento de costuras de soldadura 100-200 milímetros
Velocidad del rastreador de costura de soldadura 200-250 mm/min.
Precisión del rastreador de costuras de soldadura ±0,25 mm
Modo de soldadura aplicable SAW/ GMAW: CO2, MIG, MAG/ TIG/ Strip Cladding/ Plasma +T (arco de argón)/ Soldadura por pulsos
Material de soldadura aplicable Acero al carbono, acero inoxidable, aluminio, zinc, titanio, circonio

Garantía de calidad en la máquina manipuladora de pluma de columna de soldadura Wuxi JACK

¿Qué es lo que más les importa a los clientes al seleccionar equipos de soldadura de columnas y brazos?

1. Competencia feroz: el manipulador de soldadura con pluma de columna es un tipo de equipo muy común. Hay muchos fabricantes en el mercado. En consecuencia, la competencia es bastante feroz para ganar clientes. Por lo tanto, comprender la verdadera preocupación del cliente es de vital importancia para aprovechar oportunidades comerciales anteriores;
2. La experiencia proviene de la práctica: durante los últimos 20 años, desde marzo de 2009 hasta hoy, agosto de 2026, los ingenieros de Wuxi JACK acumulan características técnicas críticas para satisfacer las demandas de los clientes:

3. Ejemplo de pluma de columna de soldadura con manipulador LHZ4040 para un cliente de Medio Oriente en febrero de 2026:

A continuación se detallan puntos técnicos importantes planteados por el cliente durante la comunicación con los ingenieros de Wuxi JACK, que requieren mayor aclaración:
1) Clasificación de servicio versus capacidad de carga de la pluma horizontal declarada : ¿Es 150 kg o más? Para trabajos pesados, 150 kg no son suficientes;
2) Responsabilidad de carga de SAW y capacidad estructural : ¿Debería el fabricante de la pluma de columna de soldadura tener en cuenta los paquetes de: cabezal de soldadura, alimentador de alambre, cable y equipo relacionado, o transferir esta tarea al fabricante de la fuente de energía de soldadura?
3) Valor de deflexión de la pluma : Esto implica que, con la precisión de la soldadura y la estabilidad de la vibración a largo plazo, la rigidez estructural es fundamental para garantizar la consistencia de la costura de soldadura y la precisión del seguimiento, para el manipulador de soldadura de columna y pluma modelo LHZ4040;
4) Disponibilidad del diagrama de carga versus extensión del brazo horizontal : ¿Debería presentarse al cliente durante la negociación comercial o después de la firma del contrato oficial?

Control total de la cadena de valor desde el pedido hasta la entrega: desde el diseño hasta la validación, desde la producción oficial hasta la prueba de rendimiento, cada paso de nuestra producción del manipulador de soldadura de columna y pluma se planifica estrictamente y se lleva a cabo cuidadosamente. Cada componente y ensamblaje de nuestro equipo de soldadura de columnas y brazos tiene la mejor calidad:

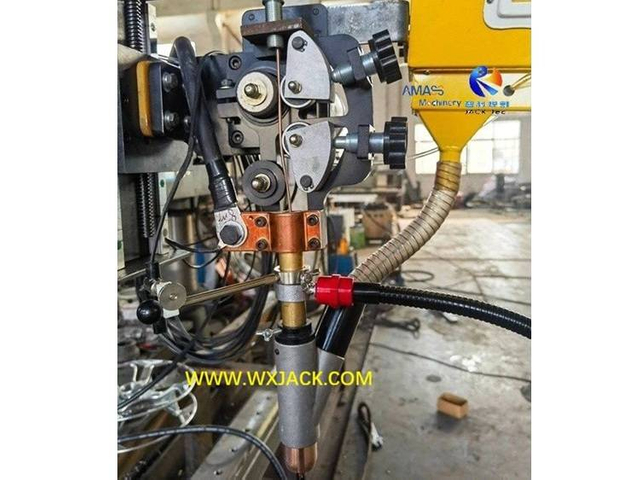

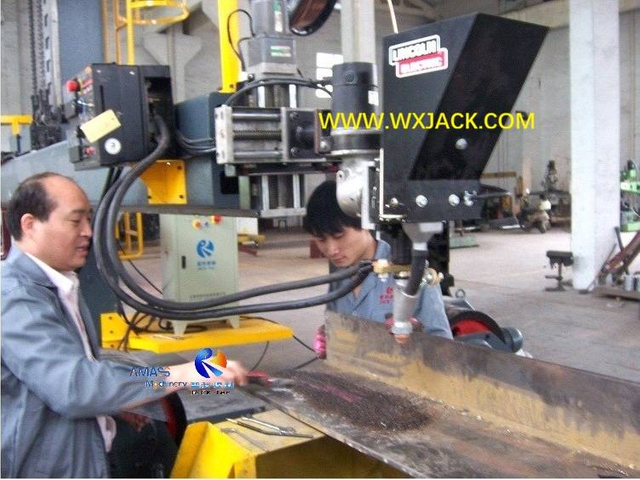

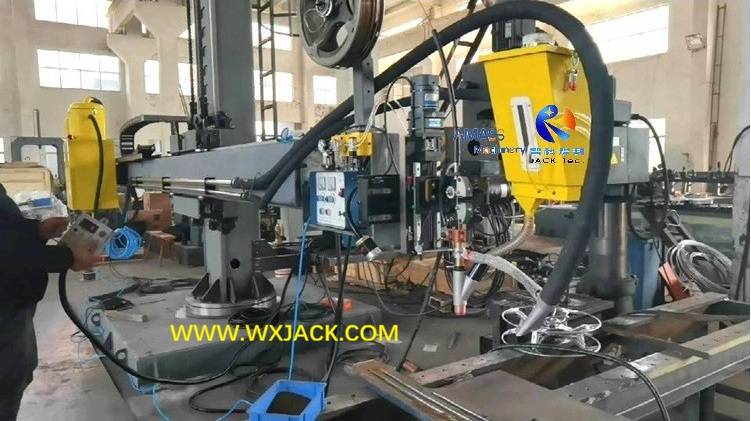

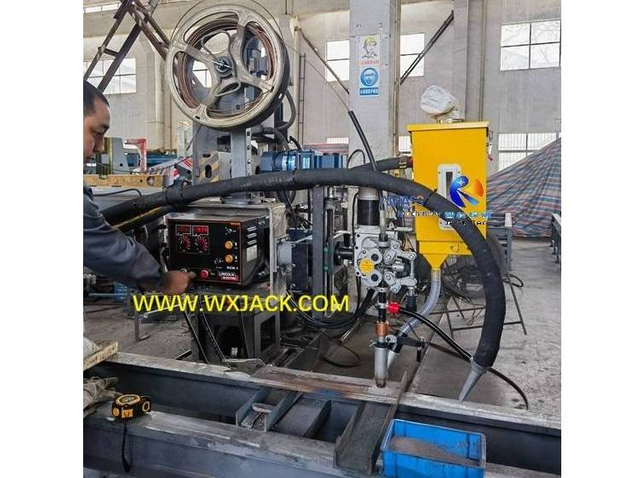

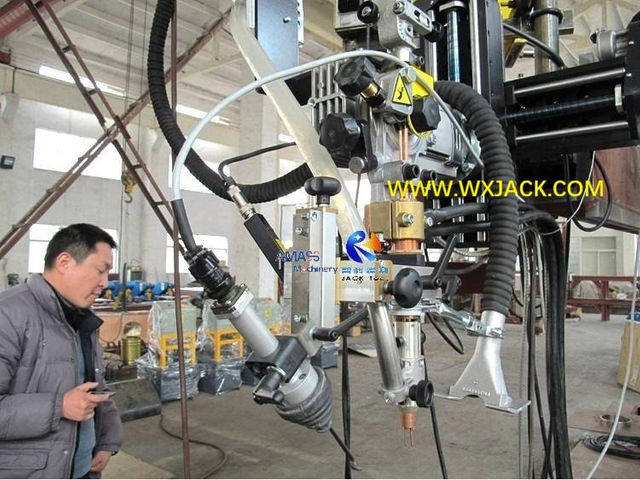

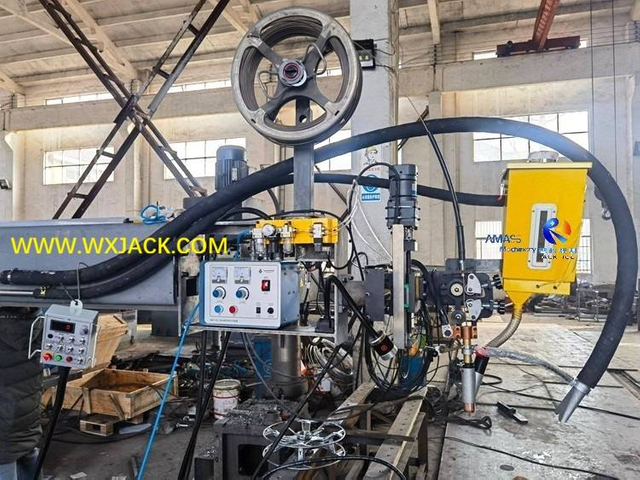

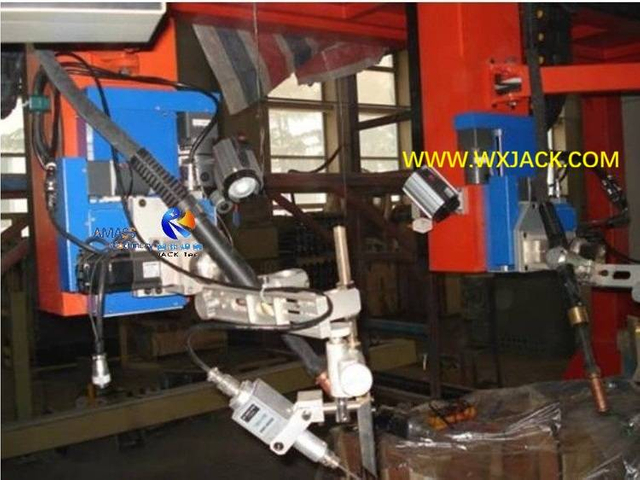

1. Soplete de soldadura y cabezal del manipulador de soldadura de pluma y columna Wuxi JACK:

1) El ajuste de la posición de la antorcha antes de soldar es el paso más importante, para garantizar un rendimiento estable y de alta calidad, esto se logra con correderas transversales de alta precisión, en la punta frontal del mecanismo del cabezal de soldadura;

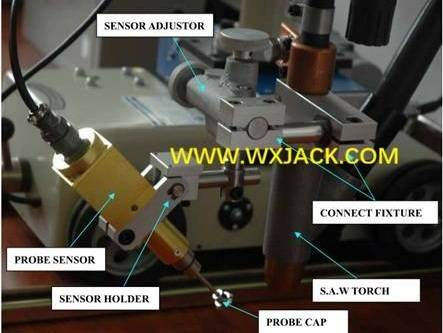

2) Durante la soldadura, el rastreador de costura de soldadura tipo láser no solo garantiza que el movimiento del soplete sea siempre correcto, sino que también ayuda a compensar la deflexión del brazo horizontal, garantizando así un rendimiento de soldadura controlado y constante;
3) Otras unidades funcionales necesarias para la soldadura: carrete alimentador de alambre, mecanismo de ajuste de tensión y selección del diámetro del alambre, tolva de flujo de soldadura SAW y máquina de recuperación, consola de control de soldadura, todos tienen una disposición razonable en nuestra columna y brazo de soldadura con manipulador;
4) Cada modo de soldadura se lleva a cabo de manera fácil de usar y garantiza un rendimiento constante y superior;

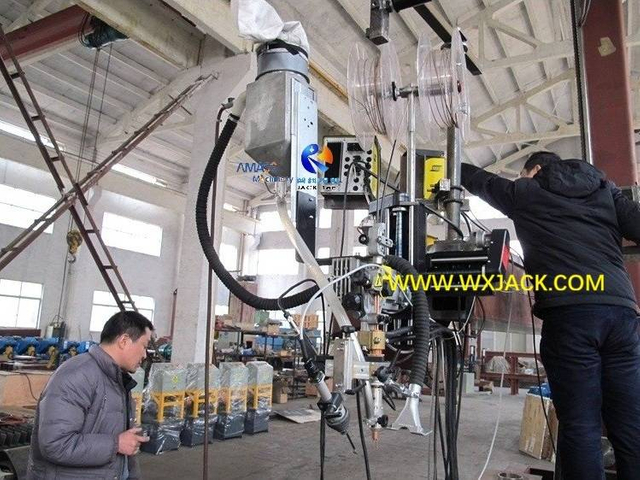

2. Algunas unidades de función de la columna y pluma de soldadura del manipulador Wuxi JACK:

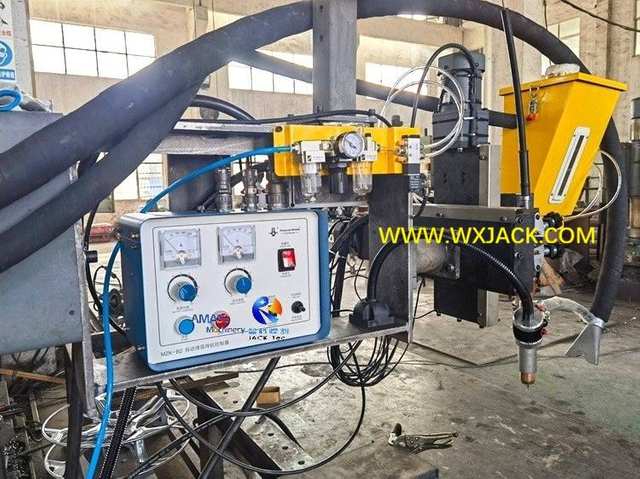

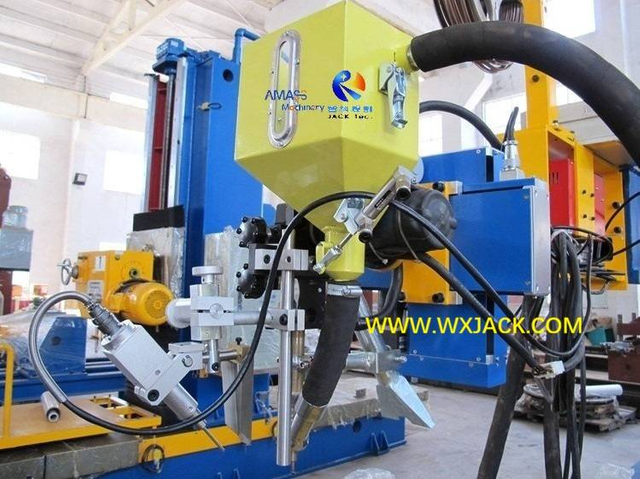

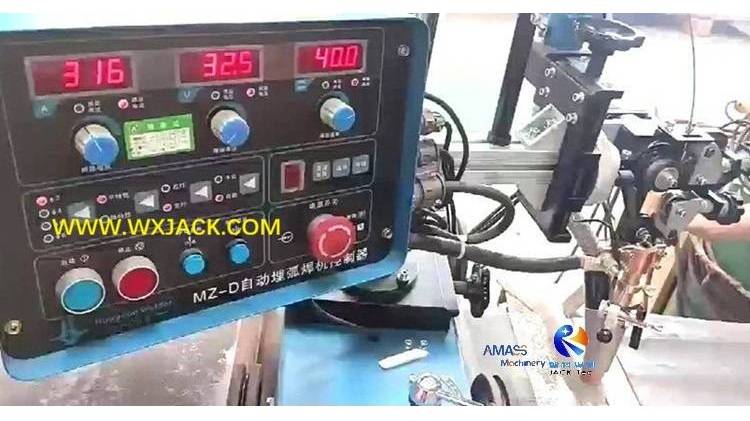

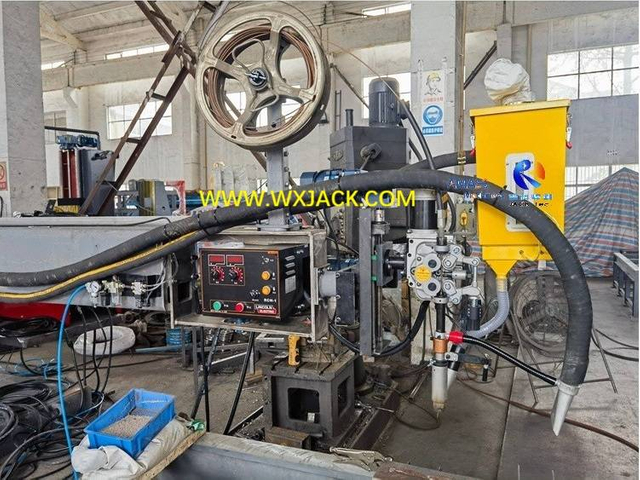

1) Cabezal de soldadura SAW: Consola de control de fuente de alimentación de 1000 A, control neumático en la tolva de fundente de soldadura;

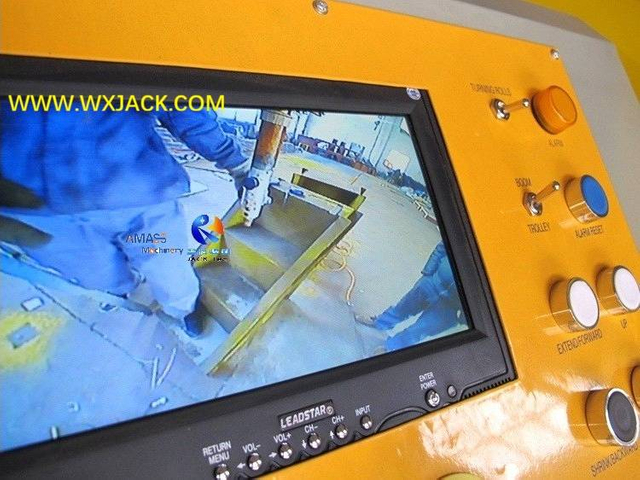

2) Monitor Gráfico de Video en el punto de soldadura, al cual es de difícil acceso directo por parte del operador. Por ejemplo, pared interna de tuberías; Sitios de trabajo con gases o líquidos perniciosos;

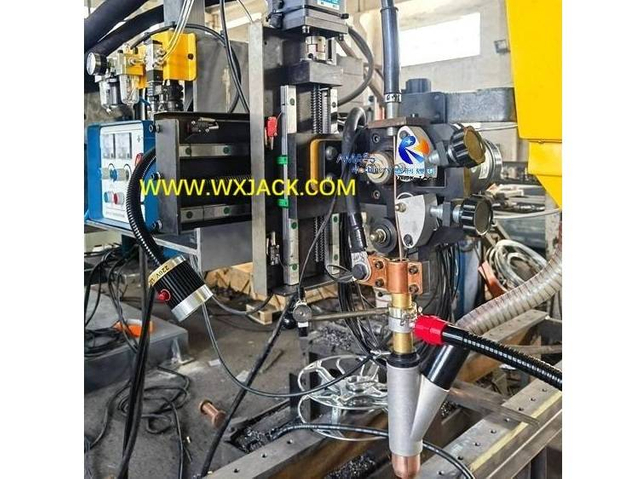

3) Guías transversales pequeñas, con 2 piezas de guía lineal de alta precisión (horizontal y vertical cada una), para guiar con precisión la posición del soplete;
4) Ajustador de la condición de tensión del alambre de soldadura, para alimentar suavemente diferentes diámetros de alambre desde Φ1,6 mm hasta Φ4,0 mm o más;

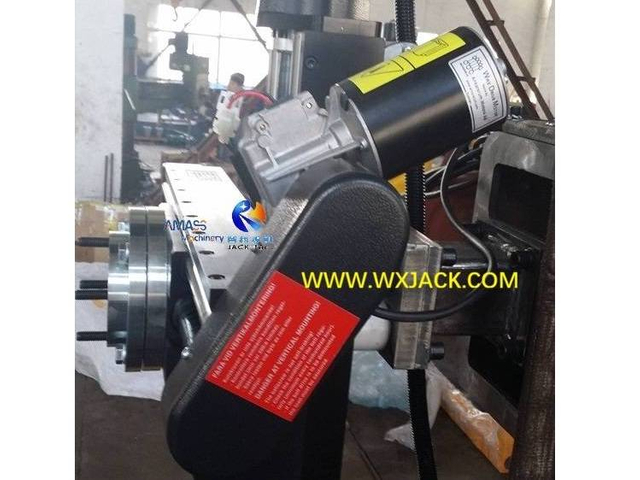

5) Unidad oscilante del soplete de soldadura, utilizada en múltiples pasadas de soldadura, para adquirir una costura de soldadura más amplia y resistente;


3. Diferentes modos de soldadura en el manipulador de soldadura de pluma y columna Wuxi JACK:

Sierra de arco simple (soldadura por arco sumergido)

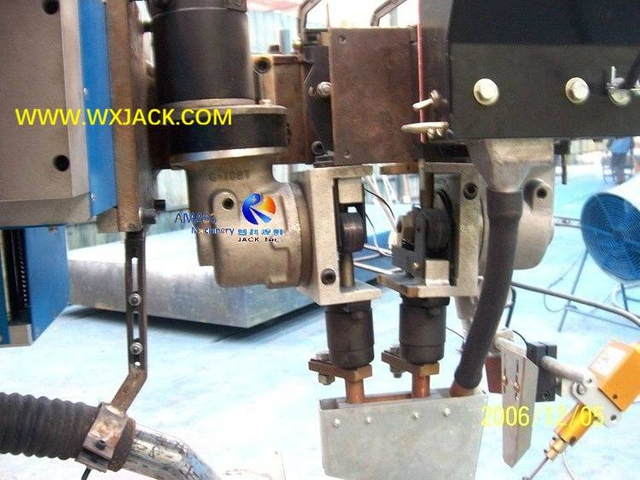

Sierra de arco en tándem

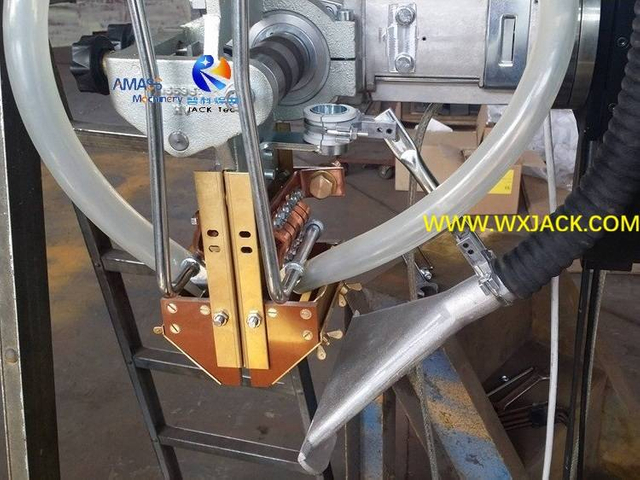

Revestimiento de tiras SAW (soldadura reconstruida)

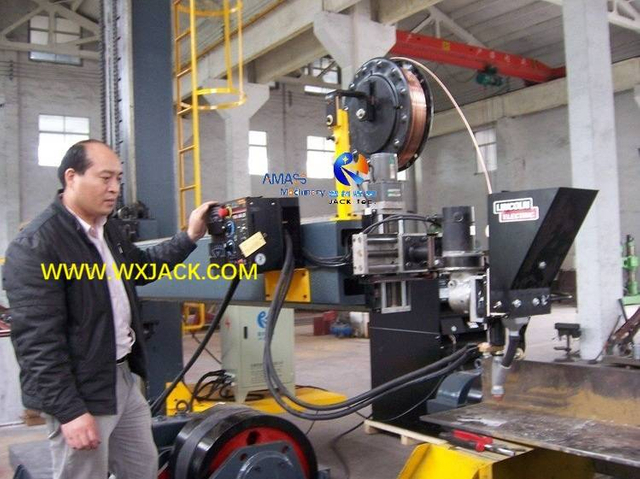

GMAW ( 2 soldadura por arco metálico con gas CO)

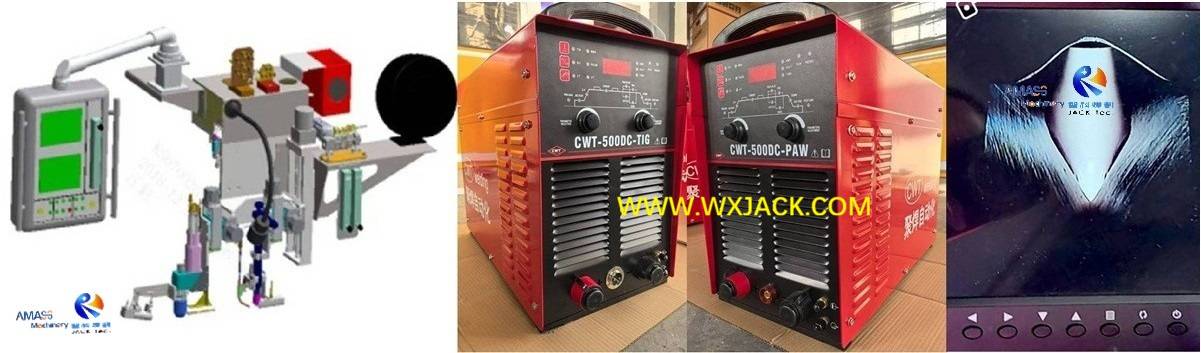

13 Manipulador de soldadura de columna y pluma 22

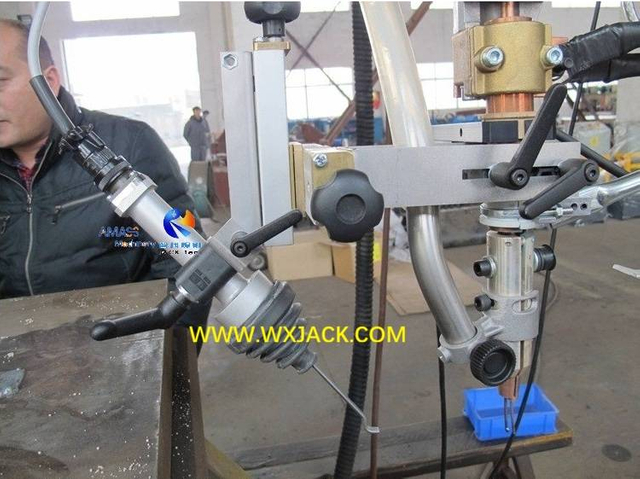

P (Plasma) + T (Arco de tungsteno-argón)

4. Estructura mecánica del equipo de soldadura de pluma y columna Wuxi JACK:

Más grande, más fuerte, más delicado: En comparación con otros proveedores, Wuxi JACK diseña y produce el cuerpo mecánico de nuestro manipulador de soldadura de columna y pluma:
1) Con un cuerpo mecánico de mayor tamaño, en comparación con el modelo homólogo de otros proveedores;
2) Producido a partir de materias primas más duraderas y resistentes (acero al carbono);
3) Procesamiento con una tecnología de proceso de fabricación más estricta: mecanizado preciso y tratamiento térmico riguroso,
para garantizar la adquisición de una máquina principal con mayor resistencia y rigidez y, por lo tanto, la vida útil más larga de nuestro equipo de soldadura de columnas y brazos:

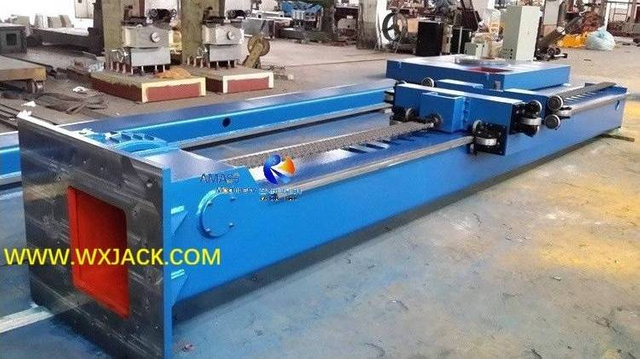

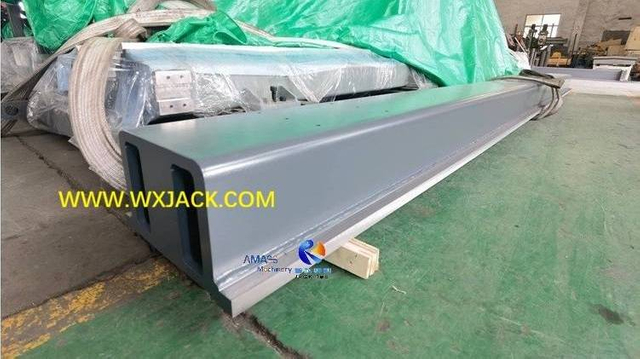

Pluma horizontal después de pintar.

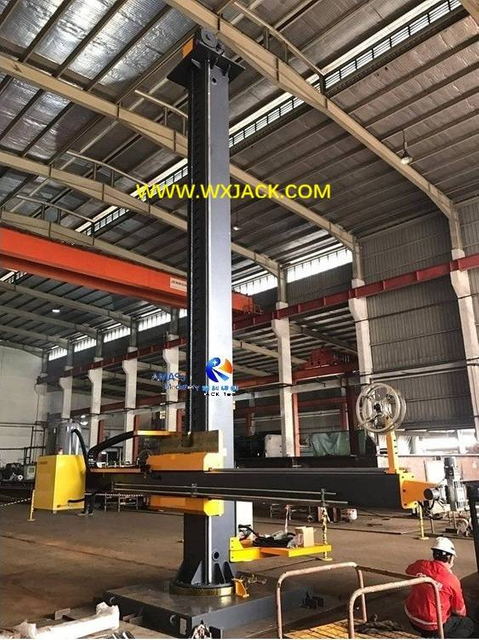

Columna vertical para entrega

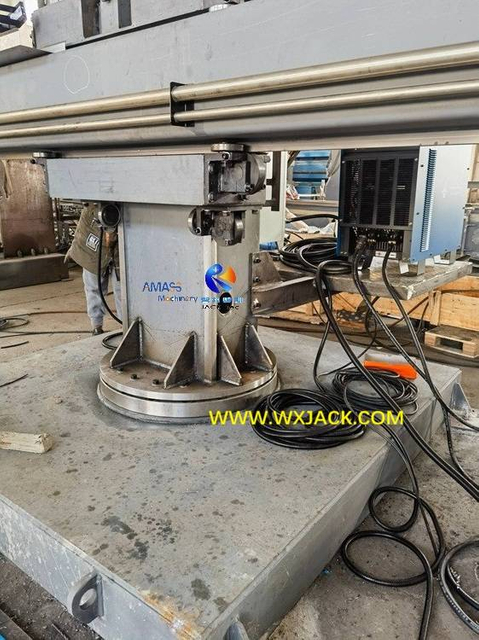

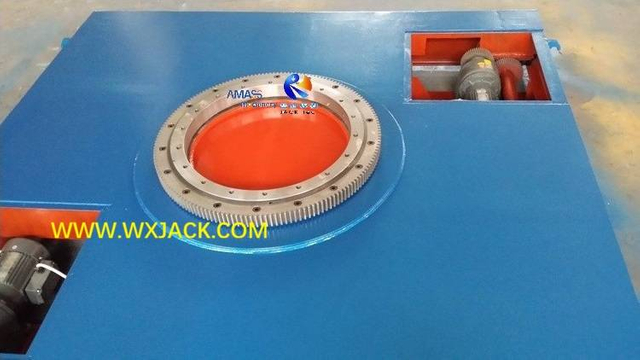

Rodamiento transversal sobre bancada para columna giratoria

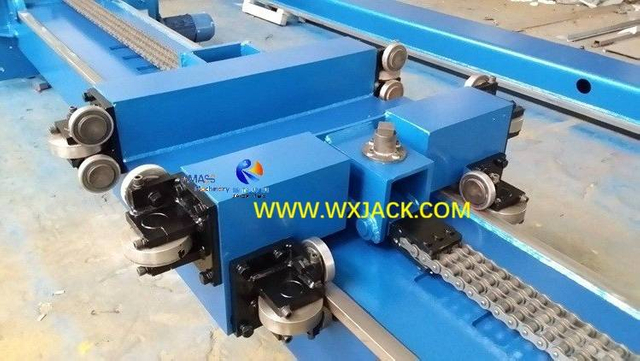

Carga grande y pesada y deslizamientos transversales grandes y precisos ( sillín ) entre la columna vertical y el brazo horizontal como articulación móvil

Puesto en uso en la columna y pluma de soldadura del manipulador Wuxi JACK

1. Especificaciones de la pieza de trabajo de la máquina manipuladora de pluma de columna de soldadura:

1) El diámetro de la tubería varía desde Φ1500 mm ( LHZ2020 ) hasta Φ7600 mm ( LHZ8080 );
2) La longitud de la tubería de unión terminada varía de 1500 mm a 15 000 mm o más, beneficiándose de su función de movimiento motorizado y trabajando junto con la cama de rodillos rotadores de soldadura automáticos y autoajustables;
3) El espesor de la pared de la tubería varía desde varios milímetros hasta 100 mm;
4) Peso de la tubería desde decenas de kilogramos hasta más de 10 toneladas;
5) Los materiales de las piezas de trabajo cubren acero al carbono/acero inoxidable/aluminio;


2. Formulario de solicitud del manipulador de soldadura de pluma de columna:

Como uno de los tres equipos de soldadura de aplicación universal, el equipo manipulador de pluma de columna de soldadura generalmente no funciona individualmente. Trabajando junto con :
1) Rotador de soldadura (cama de rodillos, rodillo giratorio),

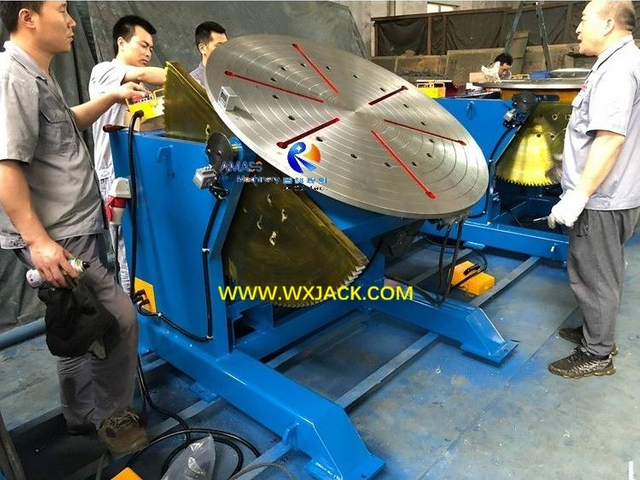

2) Posicionador de soldadura;
3) Placa giratoria de soldadura;
4) Robot de soldadura;

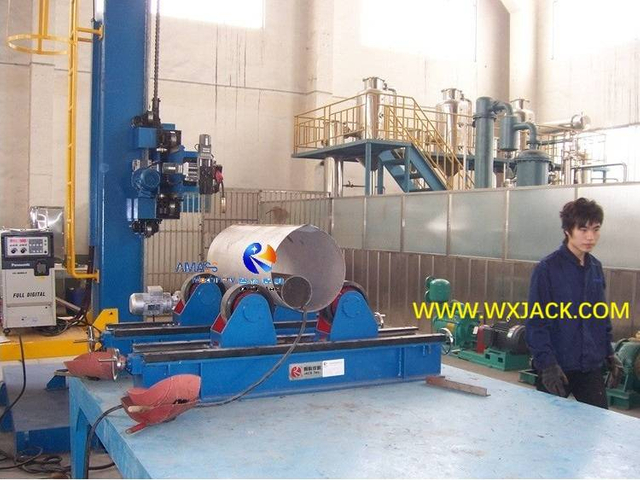

Estos equipos de soldadura forman varios centros de soldadura, para realizar tareas de fabricación longitudinales, circunferenciales u otras complicadas, en las paredes internas y externas de las piezas de trabajo;


3. Eje de control principal en equipos de soldadura de columnas y brazos:

La posición del soplete de soldadura se gestiona con menos de 3 grados de libertad:
1) Eje X ( dirección horizontal ):
a) La pluma se extiende hacia adelante y se retrae hacia atrás a lo largo del cuerpo longitudinal de la pieza de trabajo y se completa con la soldadura longitudinal;
b) La velocidad de movimiento (soldadura) se controla continuamente con un inversor de CA y se muestra en una pantalla digital;
c) La soldadura circunferencial se realiza con la rotación de los rodillos giratorios de soldadura;
2) Eje Y ( dirección vertical ): la pluma se eleva a lo largo de la columna vertical para adaptarse a diferentes diámetros de tuberías. La velocidad de elevación correspondiente suele ser constante;
3) Eje Z ( giro de columna vertical ): mediante un giro de 0°-360° , el mecanismo de soldadura en el extremo frontal del brazo cubre todas las estaciones de trabajo del área circundante, elevando de manera flexible y sin parar la operación en el sitio: una estación está en soldadura y las otras estaciones pueden estar en carga y descarga al mismo tiempo;


4. Guía de movimiento en la columna y pluma de soldadura del manipulador Wuxi JACK:

El movimiento de los ejes X e Y se guía con guías transversales (sillín), que se encuentran en el centro de intersección del brazo horizontal y la columna vertical. Es un componente crítico del manipulador de soldadura de pluma de columna:

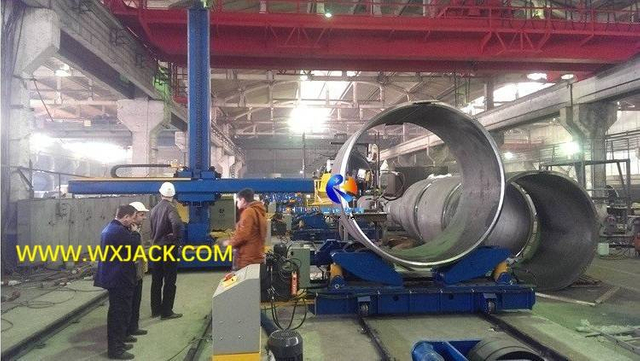

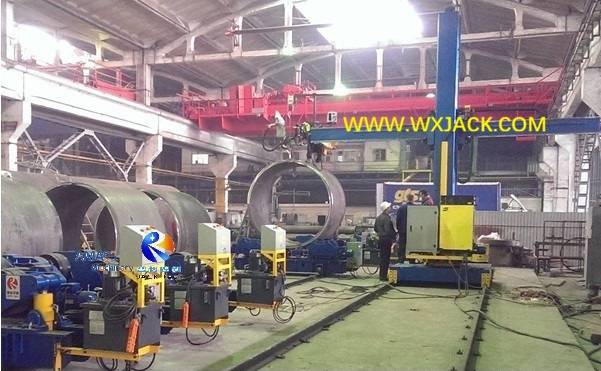

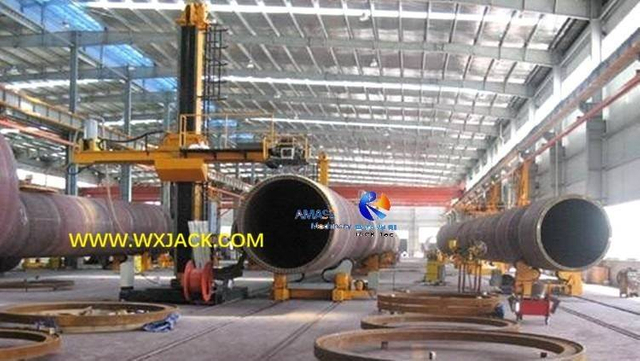

1) Sitio de operación de Wuxi JACK LHZ5050 , que trabaja con 5 grupos de plataforma de rodillos rotadores de soldadura de elevación hidráulica HLK80 con capacidad de carga de 80 toneladas: ( Fig.1 )

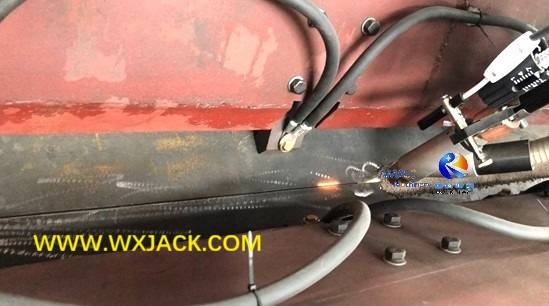

Manipulador de soldadura de columna y pluma Fig1 65 IMAG1178

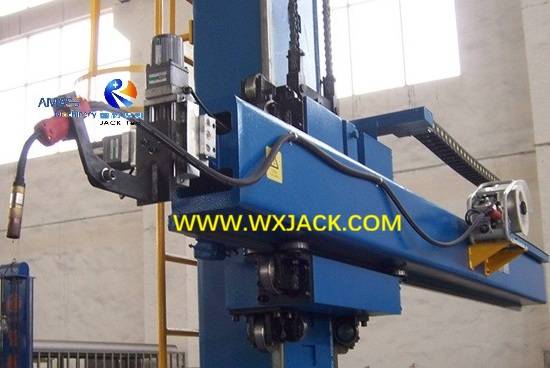

2) Pivote de deslizamiento transversal ( sillín ) del modelo mediano Wuxi JACK LHZ3030 para guiar el movimiento horizontal y vertical de la pluma: ( Fig.2 )

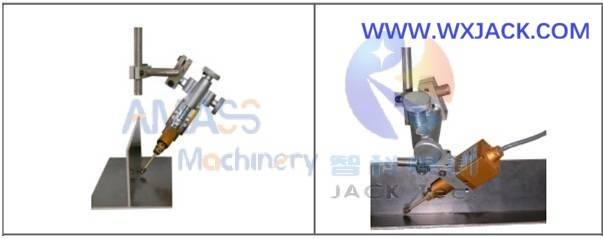

Equipo de soldadura de columna y pluma Fig2 23 100_9336

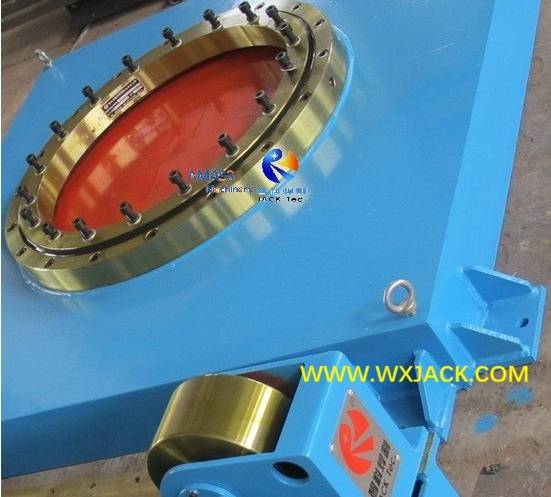

3) Cojinete de rodillos transversales para guiar con precisión y suavidad la columna vertical que gira en la columna Wuxi JACK y el manipulador de soldadura de pluma: ( Fig.3 )
Manipulador de soldadura de columna y pluma Fig3 17 IMG_4960

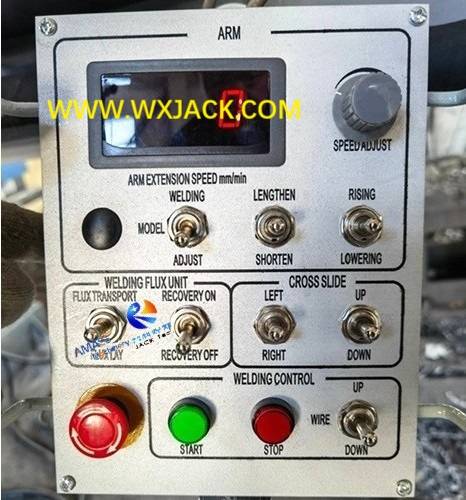

4) Colgante de operación de las máquinas de soldadura exportadas Wuxi JACK: ( Fig.4 )
Pluma de columna de soldadura Fig4 48_20250106165538

Elaborada artesanía del manipulador de soldadura de pluma y columna Wuxi JACK

Manipulador de soldadura de diapositivas cruzadas Wuxi JACK

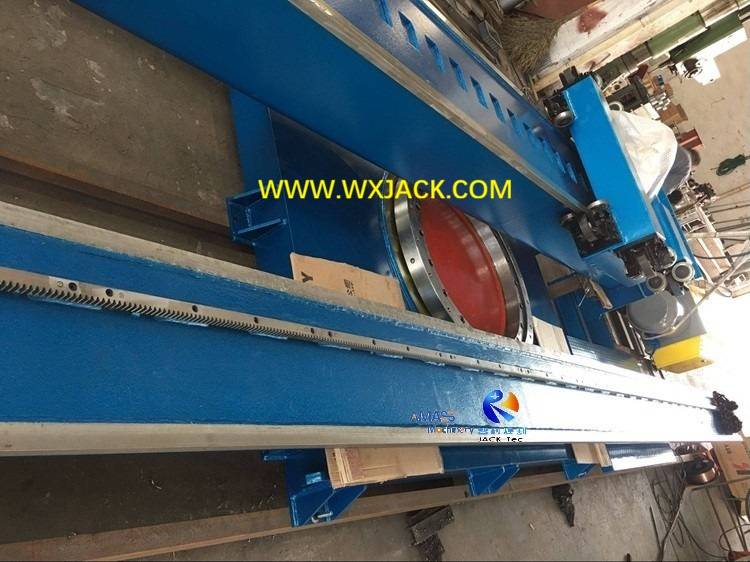

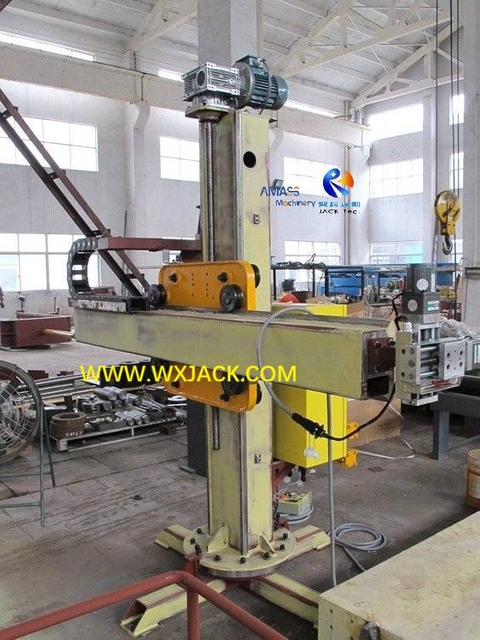

1 Column and Boom Welding Manipulator 46 IMG_3288

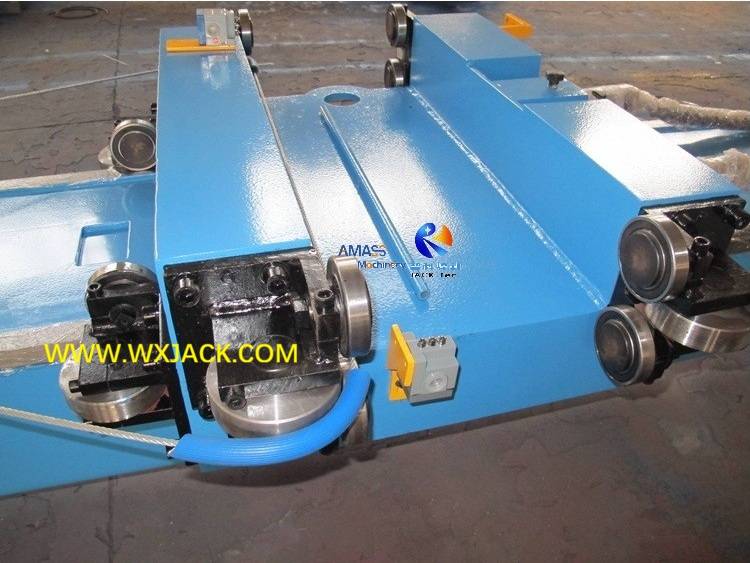

2 Column and Boom Welding Manipulator 6 IMG_4950

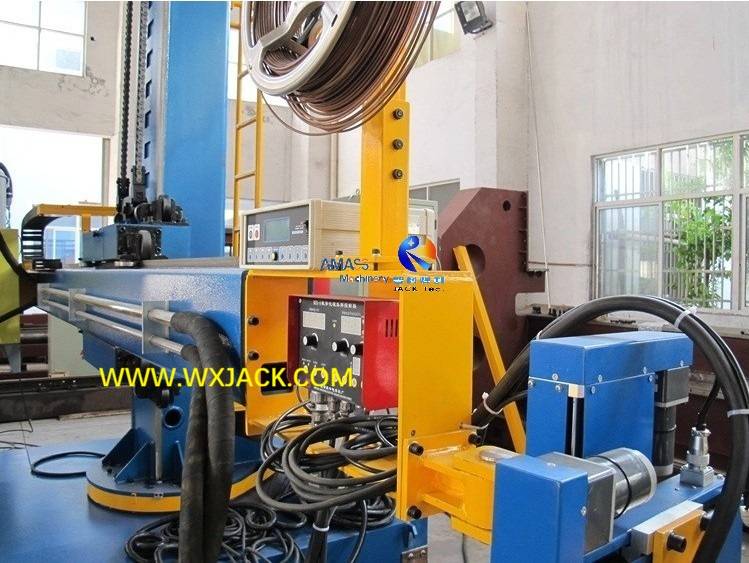

3 Column and Boom Welding Manipulator 16 IMG_9805

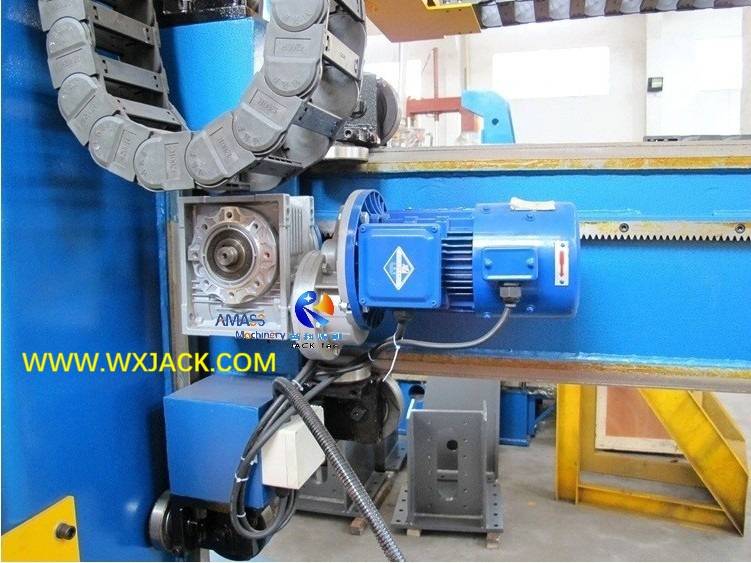

4 Column and Boom Welding Manipulator 10 IMG_9812

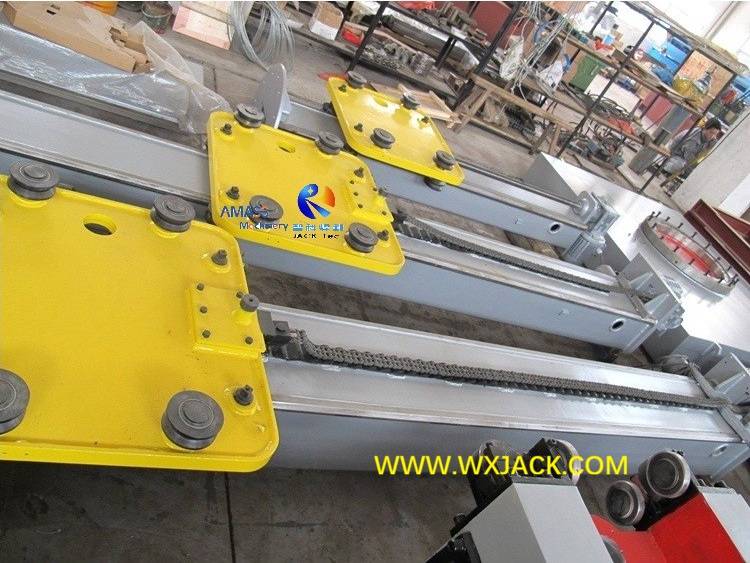

5 Column and Boom Welding Manipulator 1 IMG_1390

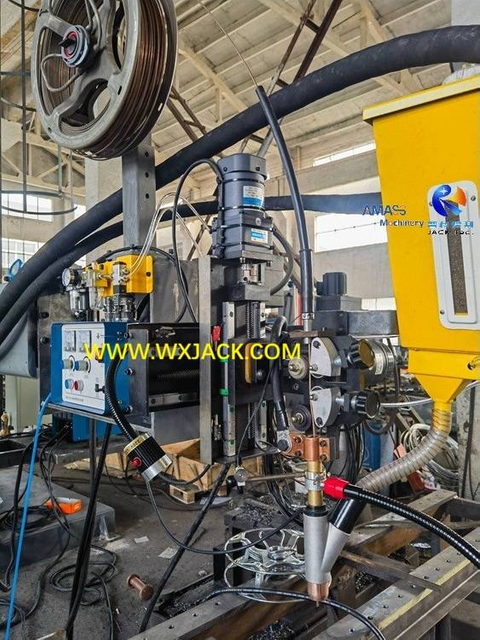

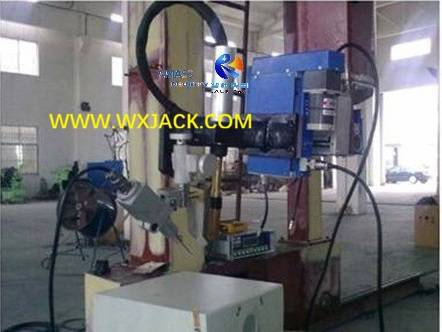

Cabezal de soldadura del equipo de pluma de columna de soldadura con manipulador Wuxi JACK

1. Múltiples tecnologías de soldadura en el manipulador de soldadura de pluma y columna Wuxi JACK:

1) Para desempeñar plenamente el papel de este equipo de soldadura de uso general, se pueden realizar diferentes tipos de modos de soldadura en el mismo conjunto de equipo, para poder fabricar piezas de trabajo con diferentes materiales. Esto se le solicitó a un cliente de Omán en mayo de 2026, que los 2 juegos originales de manipulador de soldadura con pluma de columna finalmente se consolidaron en un solo juego, con SAW y GMAW, y luego soldadura por pulsos. Dicha multifunción se adquiere con el costo de reducir la productividad, ya que:
2) El cambio en el modo de soldadura se realiza mediante ajuste manual: retire el mecanismo del cabezal de soldadura actual y colóquelo en otro cabezal de soldadura;
3) En consecuencia, la fuente de alimentación de soldadura equipada también debe conmutarse mediante el sistema de control eléctrico de la máquina;


2. Modos de soldadura comunes en la columna y pluma de soldadura del manipulador Wuxi JACK:

1) Sierra de arco simple o en tándem, foto 1 de arriba: 1000A- 1200A- 1600A, para fabricar tuberías/tubos/tanques de acero al carbono de pared gruesa. Este es el modo de soldadura más utilizado, especialmente en el campo de operaciones de soldadura de intensidad media a pesada;
2) Soldadura delicada P (Plasma) + T (Gas inerte de tungsteno), la foto 2 de arriba: Para fabricar tubos/barriles de pared de pequeño espesor de diversos materiales: acero al carbono, acero inoxidable, aluminio, titanio, circonio y aleación. La pluma de columna de soldadura equipada con este modo de soldadura generalmente se aplica en la industria farmacéutica/maquinaria de precisión y tiene un costo de fabricación y un precio de venta más altos;
3) CO 2 GMAW de alto valor IK, foto 3 de arriba: para fabricar piezas de trabajo de espesor de pared pequeño a mediano, hechas de acero al carbono o acero inoxidable, lo que implica una costura de soldadura de mayor intensidad;
4) Revestimiento en tiras (revestimiento duro), foto 4 de arriba: para adquirir una capa anticorrosión en la superficie externa de la pieza de trabajo. Esta soldadura entallada se realiza con cabezales de soldadura especiales/unidades suplementarias de soldadura, utilizando la técnica SAW o GMAW;


3. Mecanismo del cabezal de soldadura en equipos de soldadura de columnas y brazos:

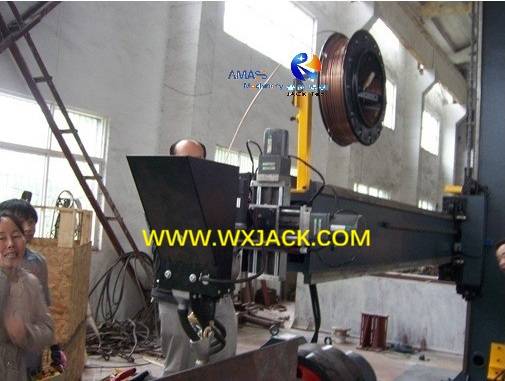

1) Antorcha de soldadura, incluido su mecanismo de control de posición/deslizamientos transversales de alta precisión/rastreador de costura de soldadura, unidad oscilante de la antorcha de soldadura;
2) Filtro y alimentador de alambre de soldadura, carrete de alambre, unidad complicada de ajuste de la tensión del alambre (para evitar que los alambres de soldadura se enreden, lo que a su vez promete un transporte suave del alambre de soldadura durante la operación);
3) Máquina de fundente de soldadura SAW: Incluye la tolva de fundente de soldadura y sus válvulas de presión de control neumático/tubos de transporte y reciclaje de la unidad de fundente de soldadura SAW/máquina de reciclaje de fundente de soldadura, en caso de que se adopte el modo SAW (soldadura por arco sumergido) en el equipo de soldadura de columna y pluma;

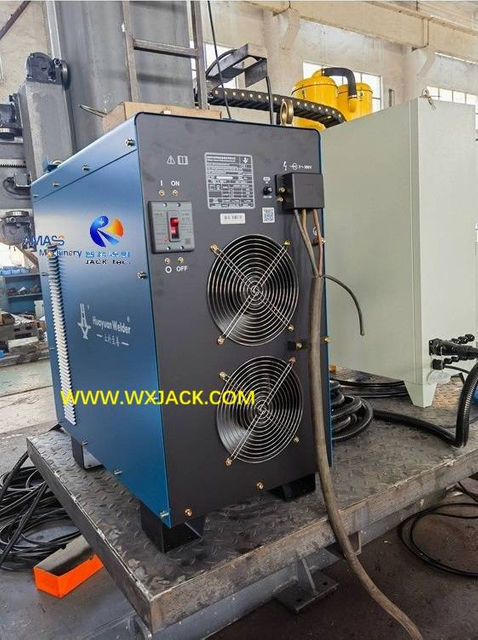

4) Consola de control de la fuente de energía de soldadura y la unidad de seguimiento de la costura de soldadura, para garantizar una calidad de soldadura superior y constante.

Células funcionales subcontratadas del equipo de soldadura de pluma y columna Wuxi JACK

Antecedentes: Para adquirir un funcionamiento altamente eficiente y de alto rendimiento del manipulador de soldadura de columna y pluma, los clientes tienen una demanda personalizada, que surge de diversas tecnologías de proceso. Para cumplir con los requisitos de estos clientes, los ingenieros de Wuxi JACK seleccionan varias unidades de funciones subcontratadas opcionales. Los típicos incluyen:
1) Seguimiento de la costura de soldadura , para monitorear en tiempo real la posición del soplete durante la operación, a fin de garantizar la posición correcta del soplete y, por lo tanto, una calidad de soldadura superior. Además, este rastreador de costura también puede mitigar la desviación del brazo horizontal;
2) Monitor gráfico de vídeo , en tiempo real que refleja la condición del punto de soldadura durante el trabajo, lo que generalmente ocurre en puntos de soldadura de difícil acceso directo (como la pared interna de las piezas de trabajo) y solo puede ser monitoreado de forma remota por el operador y el personal de trabajo;
3) Unidad oscilante del soplete de soldadura , para gestionar el ancho de la costura de soldadura generada, a fin de adquirir una costura de soldadura con una cara de cobertura amplia, fusión completa y gran resistencia.


Rastreador de costuras de soldadura en la columna y pluma de soldadura del manipulador JACK de Wuxi

1. Importancia: El rastreador de costura de soldadura es una unidad funcional indispensable que se aplica en todos los equipos de soldadura con configuración de 'alto estándar'. Garantiza la corrección del rastro formado de la costura de soldadura;
2. Función: El rastreador de costura de soldadura le dice intuitivamente al operador la posición 'real' del soplete en cualquier momento exacto durante la soldadura, el operador puede juzgar si es necesario ajustar la posición del soplete o no. Esta unidad constituye un circuito de control de circuito cerrado en la posición del soplete de soldadura, que sirve como retroalimentación negativa;

3. Principio de trabajo del rastreador de costuras de soldadura en equipos de pluma de columna de soldadura con manipulador:

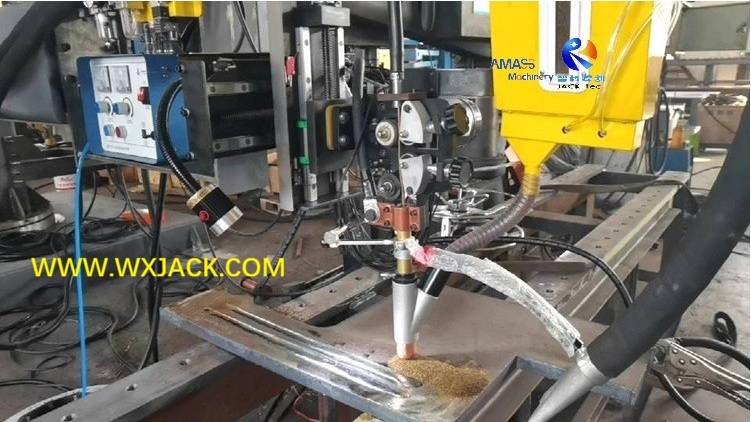

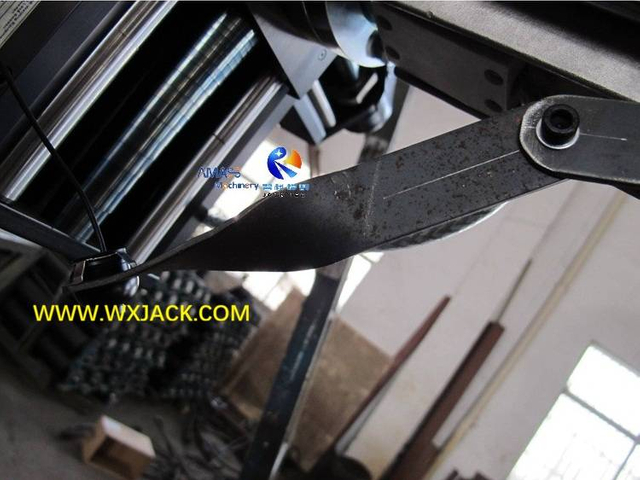

1) Entrada de posición: al estar instalada en la punta del soplete de soldadura, esta unidad de seguimiento de costura de soldadura recopila datos de posición en tiempo real, desde el inicio hasta la finalización de la operación de soldadura;
2) Marca en la posición: Hay un punto de luz láser de color rojo, que se proyecta desde el rastreador de la costura de soldadura, sobre la superficie superior (costura de soldadura) de la pieza de trabajo, que se mueve al ritmo del soplete de soldadura. El operador puede identificar fácilmente si la posición del soplete de soldadura es correcta o si se desvía del rastro de soldadura proyectado: Trazo
de un punto de luz láser roja en la posición real del soplete de soldadura, durante la operación en el manipulador de soldadura con brazo de columna Wuxi JACK: ( Fig.1 )

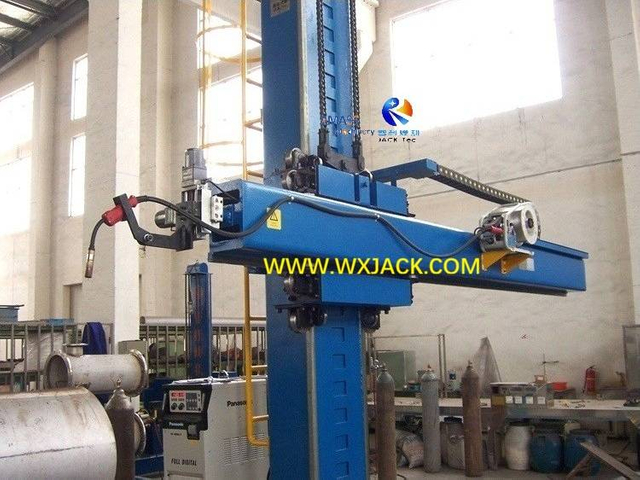

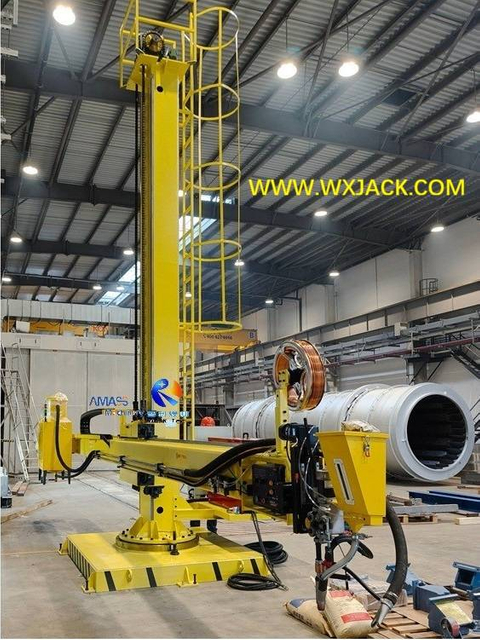

Fig1 Pluma de columna de soldadura 12
3) Control efectivo: sobre la base de los datos recopilados sobre la posición del soplete, la unidad de seguimiento de la costura de soldadura calcula y envía comandos, en forma de desplazamiento del soplete. En consecuencia, el soplete mueve su posición a la traza 'adecuada', asegurándose de centrarse siempre con precisión en la costura de soldadura;
4) Comando: De esta manera, el soplete de soldadura puede rastrear con precisión la costura de soldadura en todo momento, contribuyendo al alto nivel de rendimiento de soldadura del equipo;

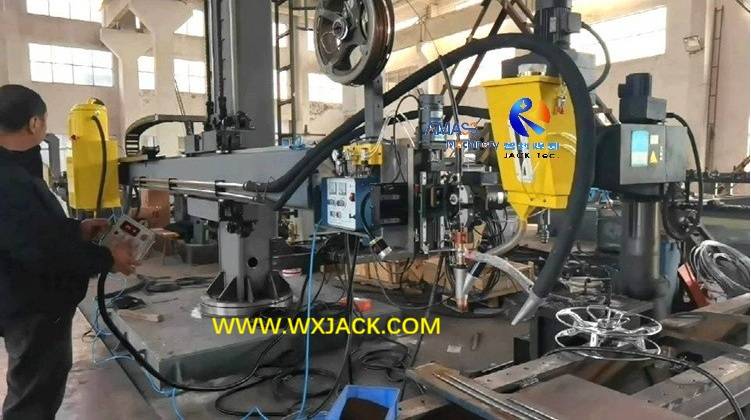

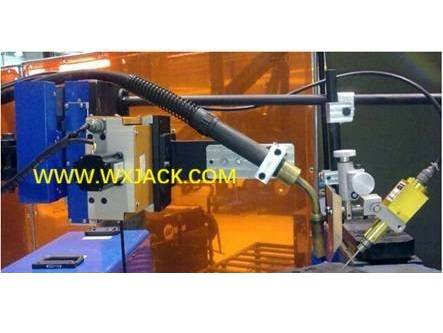

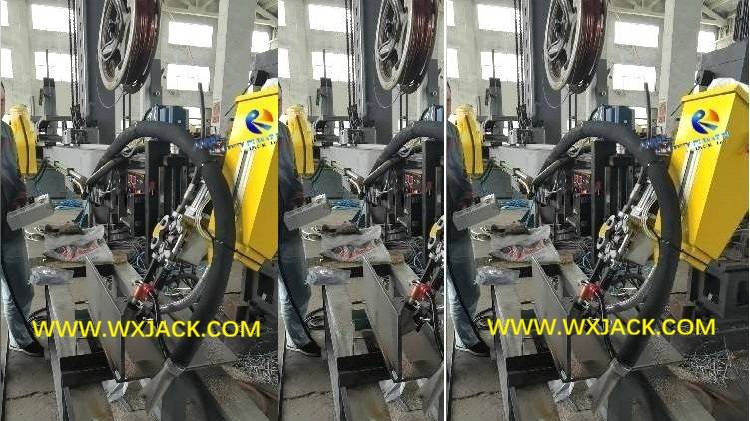

Instalación de la unidad de seguimiento de costura de soldadura en la antorcha del manipulador de soldadura de pluma y columna JACK de Wuxi: ( Fig.2 )

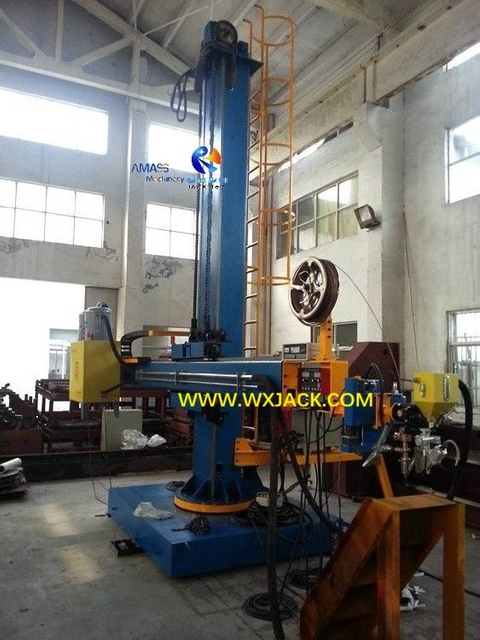

Columna y pluma de soldadura con manipulador Fig2 23

4. Rastreador de costuras de soldadura en el equipo de soldadura de pluma y columna Wuxi JACK:

1) Importancia: La unidad de seguimiento de cordón de soldadura es una herramienta muy poderosa para garantizar una calidad superior de soldadura automática en las piezas de trabajo. El equipo de ingeniería de Wuxi JACK ha acumulado una rica experiencia en la aplicación de esta unidad de función de técnica avanzada;
2) Por otro lado, garantizar un rendimiento superior de la operación de soldadura depende de la coordinación de todas las unidades de función de soldadura en este equipo de soldadura, que se adquiere desde el sistema de control eléctrico.

Monitor gráfico de vídeo en manipulador de soldadura de columna y pluma

1. Papel del monitor gráfico de vídeo en la pluma de columna de soldadura:

1) Soldadura ciega dentro de piezas de trabajo: Cuando el manipulador de soldadura se utiliza para soldar costuras longitudinales y circunferenciales en paredes externas e internas de piezas de trabajo cilíndricas, es difícil para el operador acceder al punto de soldadura y monitorear directamente la operación de soldadura. Esta operación inaccesible pertenece a la soldadura ciega; Otros casos incluyen lugares de trabajo que son perjudiciales para la seguridad y la salud de las personas;
2) Riesgo de calidad con la soldadura ciega: en tales condiciones, el operador no puede llevar a cabo un control efectivo en tiempo real sobre la operación de soldadura real y gestionar con precisión el rendimiento de la soldadura;
3) Necesidad de un monitor gráfico de vídeo: En tales condiciones, una unidad de vigilancia externa: Se debe utilizar un monitor gráfico de vídeo;


2. Aplicación del monitor gráfico de vídeo en el manipulador de soldadura de pluma de columna:

Sensor de contacto
cámara de disparo
Pantalla del monitor
Sonda de control
1) Sitios aplicables:
Como se puede encontrar en las 4 fotos anteriores , cuando las condiciones de trabajo:
a) Soldadura interna en piezas de trabajo cilíndricas, especialmente para aquellas piezas de trabajo de diámetro pequeño;
b) La operación de soldadura se implementa en un ambiente de trabajo peligroso o dañino (como infundido con gas o líquido venenoso);
c) El lugar de operación está a cierta distancia del lugar de trabajo del personal, por ejemplo, en la oficina, lo que no es práctico para caminar de un lado a otro repetidamente;
Es difícil y poco práctico para el operador tener acceso directo al soplete de soldadura. En este momento, el monitor gráfico de video es un éxito para administrar de manera conveniente y efectiva la operación de soldadura;

2) Uso para columna y pluma de soldadura con manipulador:

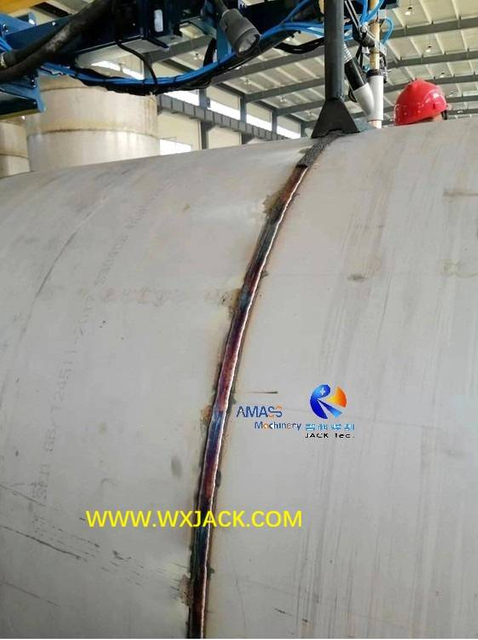

a) Durante la operación de soldadura, el monitor gráfico de video graba videos ( la foto de arriba 2 ) sobre la operación de soldadura en tiempo real, y el operador puede observar el progreso de la soldadura a través de la pantalla del monitor ( la foto de arriba 3 ) en consecuencia;
b) El efecto es claro e instantáneo, y el funcionamiento es fácil e intuitivo;
3) Gran valor del monitor gráfico de vídeo:
con el gran soporte de esta unidad funcional, los operadores pueden realizar un seguimiento preciso del progreso y la condición de la soldadura en cualquier ubicación física, monitoreando y, si es necesario, ajustando con precisión la operación de soldadura con el control remoto.

Equipo relacionado de la columna y pluma de soldadura del manipulador Wuxi JACK

1. Otro equipo ampliamente utilizado son las diversas máquinas soldadoras de tuberías con estructura de pórtico;
2. Equipo de soldadura de primera operación para la fabricación de placas de acero:

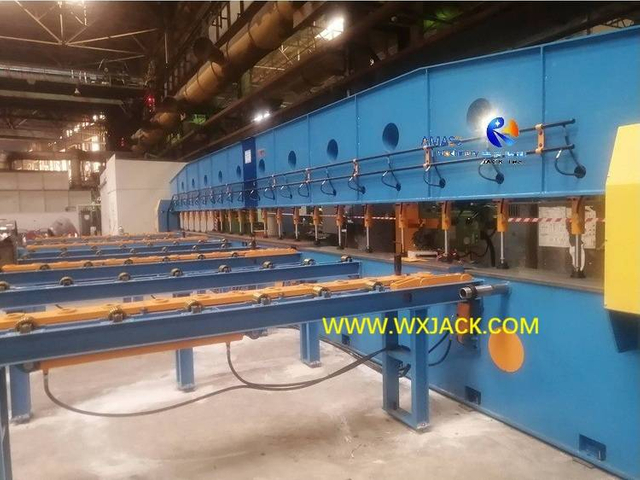

Fresadora de bordes : Para cortes de alta velocidad y calidad superior de los tipos X/ Y/ V/ J/ K de ranuras de soldadura en los bordes de placas metálicas de acero, de modo que el doblado posterior y la soldadura de espacios cerrados para la producción de tuberías se puedan implementar de manera efectiva;
3. Otras máquinas ampliamente utilizadas para la producción de tuberías:
1) Máquina cortadora de tuberías CNC: Para cortar tuberías/cortar orificios en el cuerpo longitudinal de las tuberías y cortar biseles de diferentes ángulos (generalmente en el rango de 0 ° - 45 °) en el borde de la tubería, mediante corte con llama de combustible de oxígeno con gas térmico o corte por plasma;
2) Fresadora CNC para refrentado de vigas de tubos: Para implementar el fresado de refrentados en tubos/tanques fabricados.

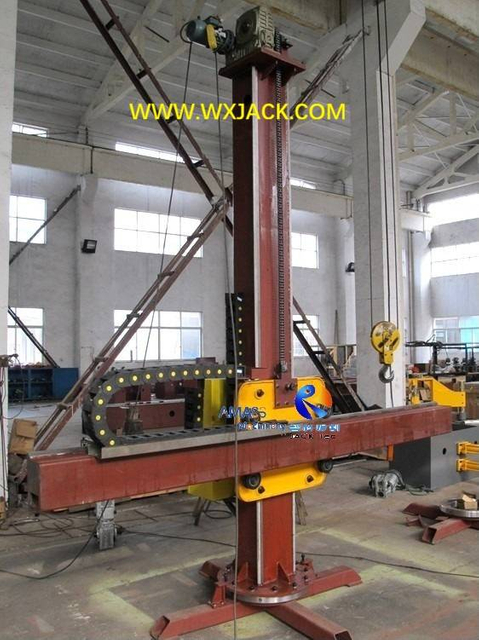

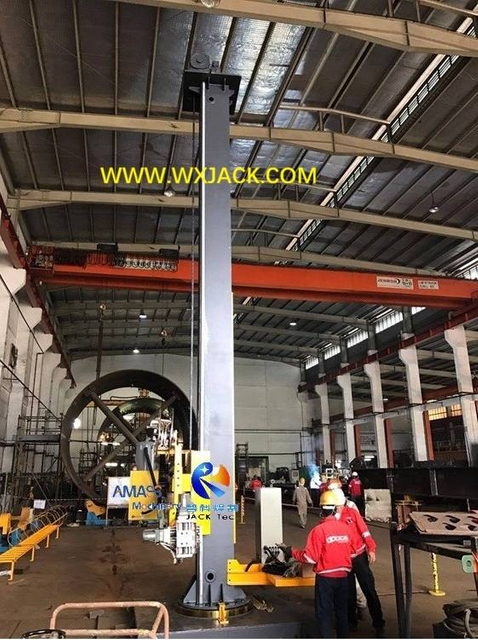

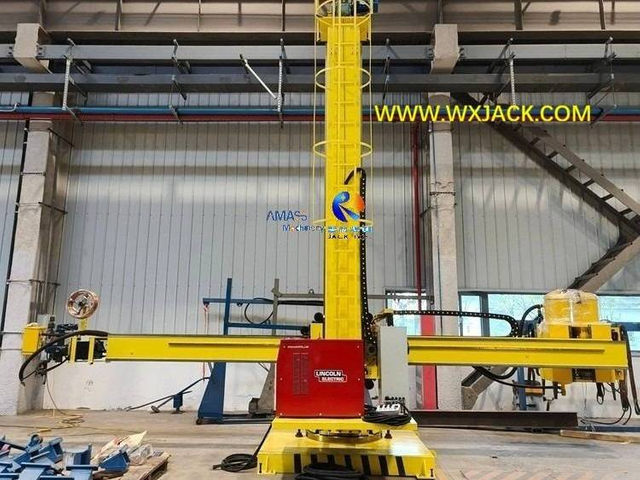

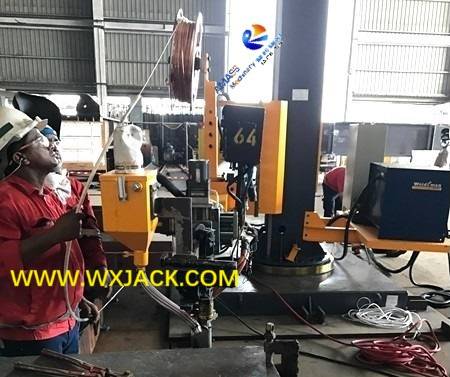

Manipulador de soldadura de columna y pluma
01

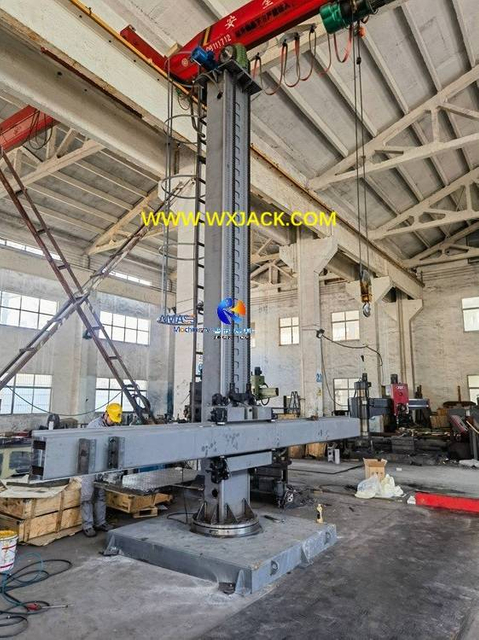

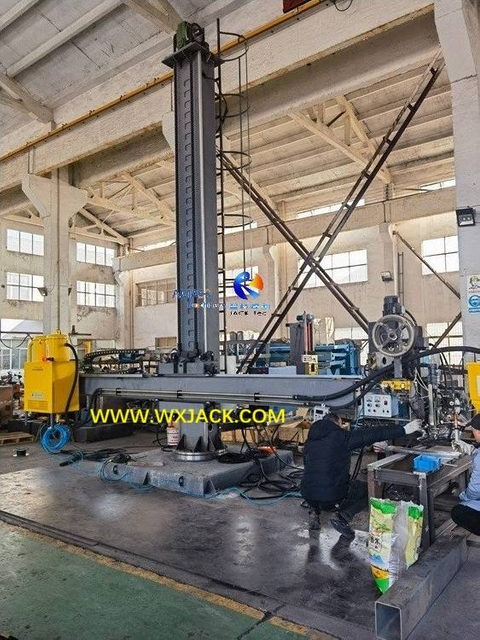

Manipulador de soldadura de columna y pluma
02

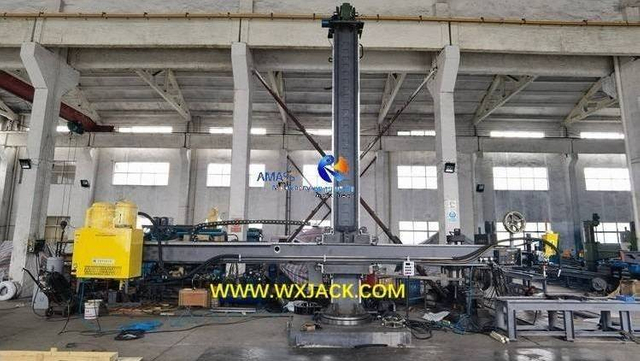

Manipulador de soldadura de columna y pluma
03

Posicionador de soldadura convencional de dos ejes HB2 con capacidad de carga de 2 toneladas

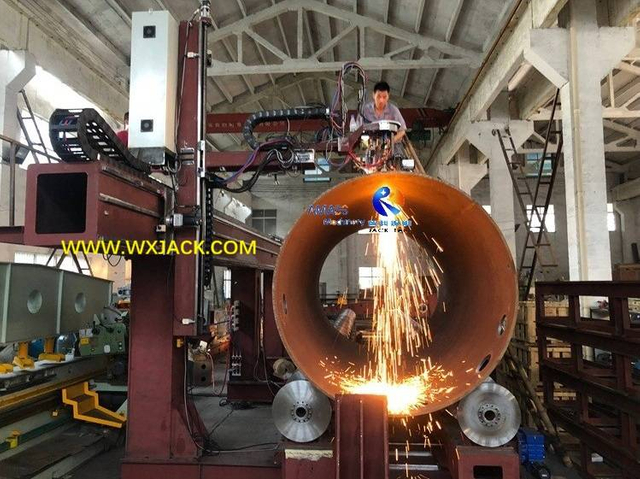

CNC-CP7-3000/12 Máquina cortadora de tubos CNC grande de 7 ejes

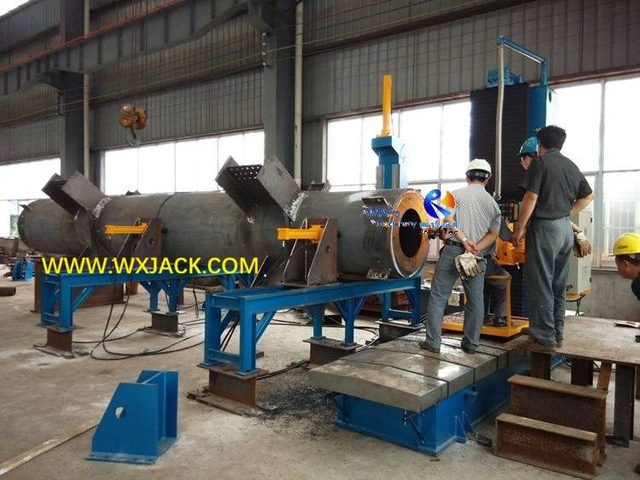

Fresadora frontal de extremo de tubo de viga CAJA H de estructura de acero DX1520

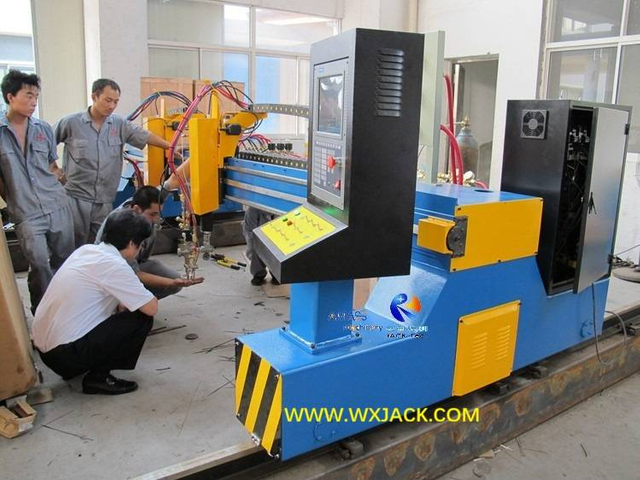

Máquina de corte por plasma con llama CNC CNC-CG4000

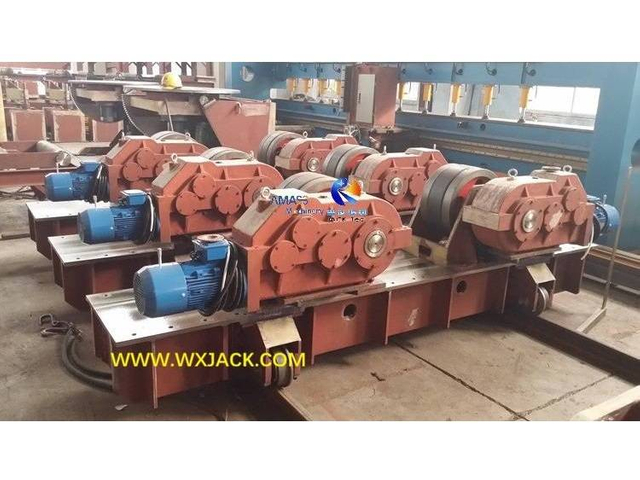

Rotador de soldadura con ajuste de perno HLK80 para cama de rodillos de elevación de accionamiento hidráulico

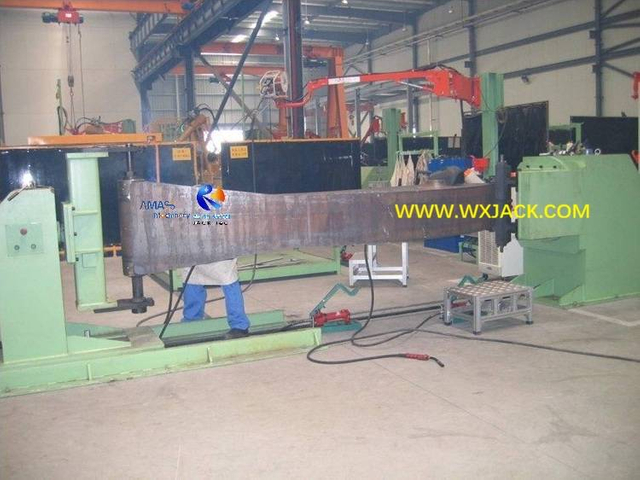

Posicionador de soldadura de columnas dobles de cabezal y contrapunto HT1 de capacidad de carga de 1 tonelada

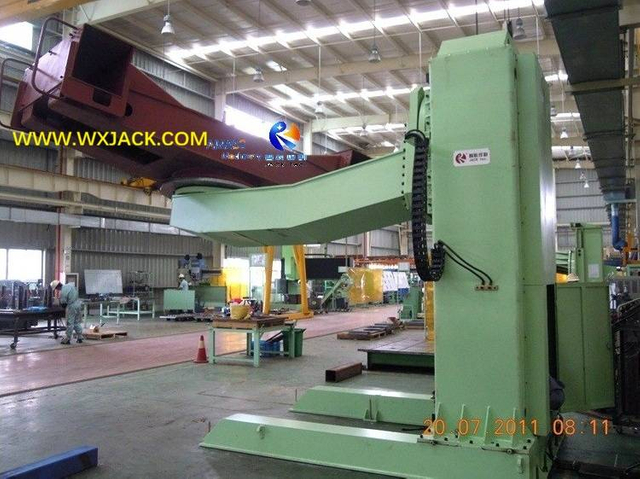

Posicionador de soldadura elevador tipo L grande LBS3 de tonelaje de carga de 3 toneladas
Fresadora de bordes grandes de doble cabezal SXBJ-12 con mesas de rodillos de envío de placa de accionamiento hidráulico de propiedad exclusiva Wuxi JACK

Otras series de productos que poseemos además del manipulador de soldadura

Máquina de alisado de acero ASM63 ASM63 ASM63 de propósito general
Máquina de alisado de acero ASM63 ASM63 ASM63 de propósito general
1. ¿Qué puede hacer ASM63 por el cliente?
2. ¿Por qué necesitas una máquina de alisado de ángulo?
3. Los buenos puntos de la máquina de la serie ASM:
4. Vista técnica sobre ASM63:
5. Parámetros técnicos de ASM63:
0
0
Máquina de soldadura de unión de tope plana de la operación HMI MP23
Máquina de soldadura de unión de tope plana de la operación HMI MP23
A. Especialidad y función de MP23: Función / Función de Operación
B. Estructura, celdas de funciones principales y principio de trabajo de MP23: Unidades principales/ Principio de trabajo
C. Técnica avanzada y operación de MP23: la técnica de núcleo crítico/ unidades críticas/ flujo de soldadura de doble capa/ pinza/ operación de la pieza de trabajo
D. Características mecánicas de MP23: Cuerpo/ placas principales ALLACIÓN Durante los transportadores de soldadura/ entrada y salida de la entrada a tope
E. Parámetros técnicos de MP23
0
0
Máquina de soldadura de unión de placa de acero de chapa MP20 a MP50
Máquina de soldadura de unión de placa de acero de chapa MP20 a MP50
A. Uso y gran valor de MP20 a MP50: Uso/ Especificación/ Material de Placa de acero metálica/ Modo de soldadura/ Escenario de aplicación/ beneficio en productividad, costo variable y operación segura
B. Unidades de funciones principales: diseño general / antorcha triple de fuego / sistema de soldadura a tope de sierra / almohadilla de cobre y base de soldadura / antorcha de soldadura
C. Parámetros técnicos de MP20 a MP50
0
0
HGZ80 Carrier de soldadura de soldadura de autoletición simple y operativa multifuncional
HGZ80 Carrier de soldadura de soldadura de autoletición simple y operativa multifuncional
1. El uso de HGZ80 Self Self Self Selfting:
2. Operación de HGZ80:
3. Arreglo de HGZ80:
4. Beneficio de HGZ80:
5. Parámetros técnicos de HGZ80:
0
0
Rotador de soldadura ajustable profesional de alta calidad HLK por perno
Rotador de soldadura ajustable profesional de alta calidad HLK por perno
1. Especialidad del ajuste de pernos de la serie HLK:
2. Clasificación en el ajuste de pernos de la serie HLK:
3. Principio de trabajo:
4. Parámetros técnicos:
0
0
Rotador de soldadura de ajuste de pernos de modelos HLK de servicio ligero para una parte pequeña
Rotador de soldadura de ajuste de pernos de modelos HLK de servicio ligero para una parte pequeña
1. El alcance de la capacidad de carga:
2. Comparación en la serie HLK Bolt Ajuste de servicio de luz con ajuste del tornillo de plomo:
3. Consejos de aplicación:
4. Parámetros técnicos:
0
0
Capacidad de carga de tonelaje portátil y pequeño posicionador de soldadura de la serie HB
Capacidad de carga de tonelaje portátil y pequeño posicionador de soldadura de la serie HB
1. Distribución del servicio de luz de la serie HB:
2. Aplicación y uso de consejos de servicio de luz de la serie HB:
3. Características técnicas:
4. Operación:
5. Parámetros técnicos:
0
0
Uso popular Serie HB Posicionador de soldadura de tonelaje de carga de nivel medio HB
Uso popular Serie HB Posicionador de soldadura de tonelaje de carga de nivel medio HB
1. Alcance y etiqueta:
2. Principio de trabajo: tarea / estilo de trabajo / el movimiento de trabajo crítico
3. Especialidades:
4. Parámetros técnicos
0
0
L Tipo de elevación y giratoria Posicionador de soldadura por servicio de servo
L Tipo de elevación y giratoria Posicionador de soldadura por servicio de servo
1. Aplicación de Servo Drive elevando el tipo L:
2. Servo Drive La elevación del tipo L ve más y más aplicaciones en la industria de los vehículos:
3. Parámetros técnicos:
0
0
Posicionador de soldadura de gran mesa de mesa pesada
Posicionador de soldadura de gran mesa de mesa pesada
1. La línea divisoria y la aplicación en la serie HB Heavy Duty:
2. Características técnicas:
3. Diseño:
4. Drive and Transmission:
5. Reubicación y transporte:
6. Parámetros técnicos:
0
0
Posicionador de soldadura para todos los usos de velocidad superior de mesa única
Posicionador de soldadura para todos los usos de velocidad superior de mesa única
1. Propósito:
2. Marco y estructura:
3. Dos parámetros críticos para la ejecución normal:
4. Soporte de giro en Wuxi Jack Posicitor de soldadura de propósito general:
5. Dispositivo conductor:
6. Herramientas complementarias para ejecutar:
7. Parámetros técnicos:
0
0

Blogs de equipos de soldadura de columnas y brazos Wuxi JACK

Hogar

Hogar productos Sobre nosotros I+D personalización Preguntas más frecuentes Blog Contáctenos

WUXI AMASS MACHINERY CO., LTD
WUXI JACK TECNOLOGÍA CO., LTD
0510-83297829
Idioma Inglés: 15852755799;
Idioma chino: 13621515089
support@WXJACK.com
No. 2, Ouyang Road, ciudad de Luoshe, ciudad de Wuxi, provincia de Jiangsu, China
CONTÁCTENOS
© Wuxi AMASS Machinery Co., Ltd 2021 Todos los derechos reservados.
备案证书号： 苏ICP备13045244号-1
