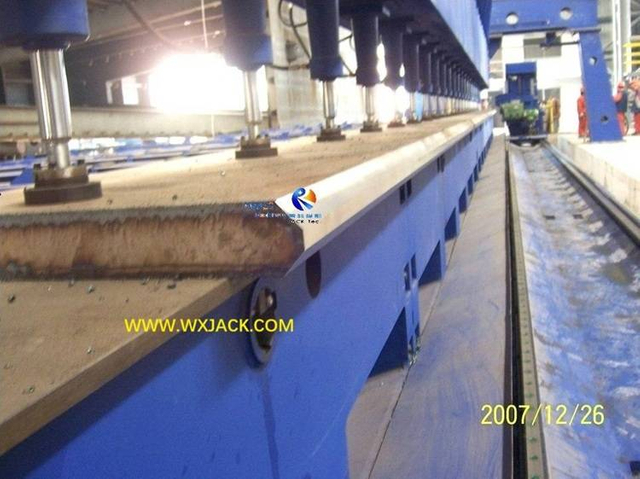

1. Función de la máquina biseladora de placas de acero:

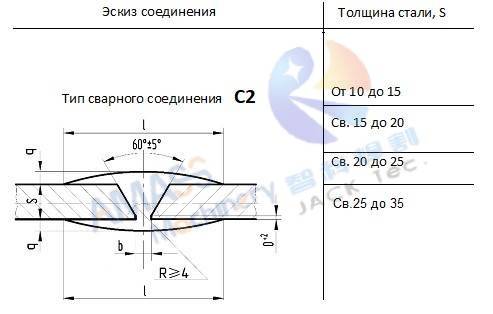

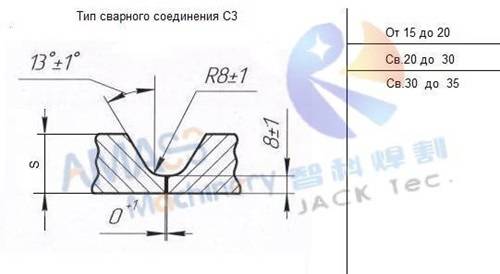

2. Algunas ranuras y biseles típicos de la fresadora de bordes de placa de acero Wuxi JACK:

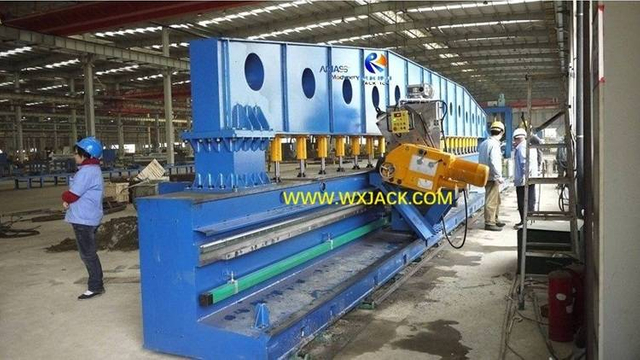

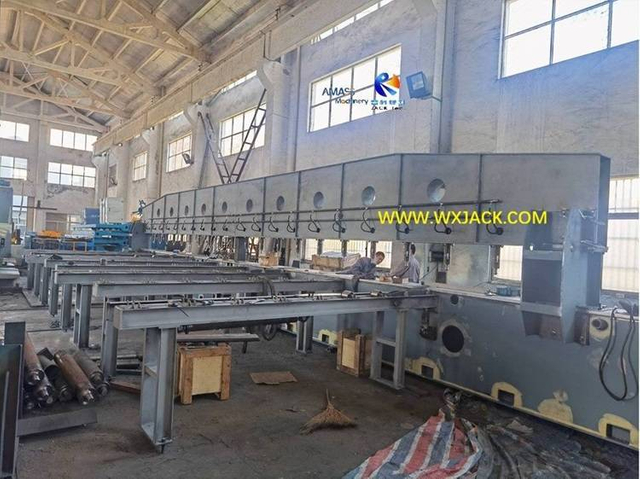

Fotos de desplazamiento a la izquierda: Unidades de funciones de la fresadora de bordes de placa de acero Wuxi JACK


Cuando el cliente planea comprar este equipo de procesamiento de ranuras para soldadura de placas de acero, puntos críticos de atención:


1. El máximo. Carrera de fresado de bordes y ángulo de bisel de la fresadora de bordes:

Esto determina la configuración básica y el modelo de la máquina:
1) La carrera se determina en el máximo. longitud de la placa de acero para biselar, o la longitud total de varias piezas sujetas entre sí;
2) Por ejemplo, el modelo XBJ-9 significa que el máximo. La carrera de fresado de bordes es de 9000 mm. Puede ser una sola pieza de chapa o varias piezas pequeñas seguidas;

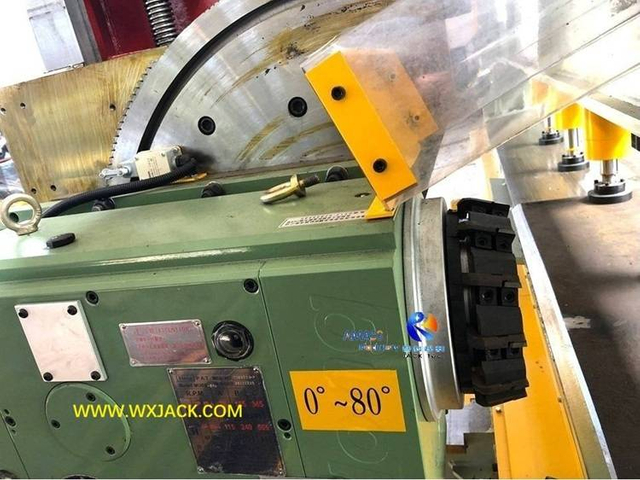

3) La configuración predeterminada es 0°- 45° para biselado recto y superior, -45°- 0° para biselado inferior. Cuando el cliente necesita un alcance de bisel más amplio, como ~45°- +45°, o 0°-80°, el cabezal de fresado debe fabricarse a medida;

2. Tipos de biseles de la máquina fresadora de bordes de placa de acero:

1) Cabezal de fresado simple: Para ranuras de soldadura terminadas, si el cliente solo necesita biseles rectos y superiores, entonces el cabezal simple modelo XBJ es el adecuado;
2) Cabezales dobles: si el cliente solicita no solo biseles rectos y superiores, sino también biseles inferiores, que generalmente es imprescindible para soldar placas de acero gruesas (espesor superior a 40 mm), entonces los modelos SXBJ de cabezales dobles son mejores para la selección del cliente;

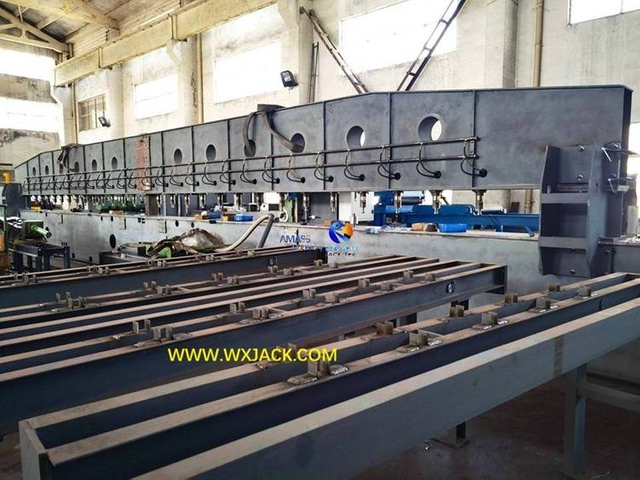

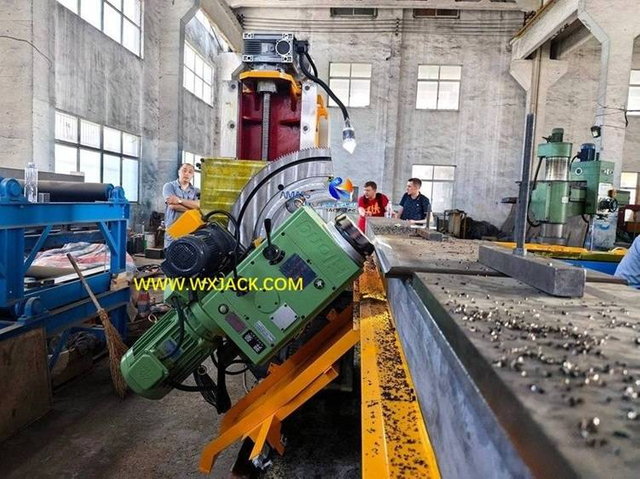

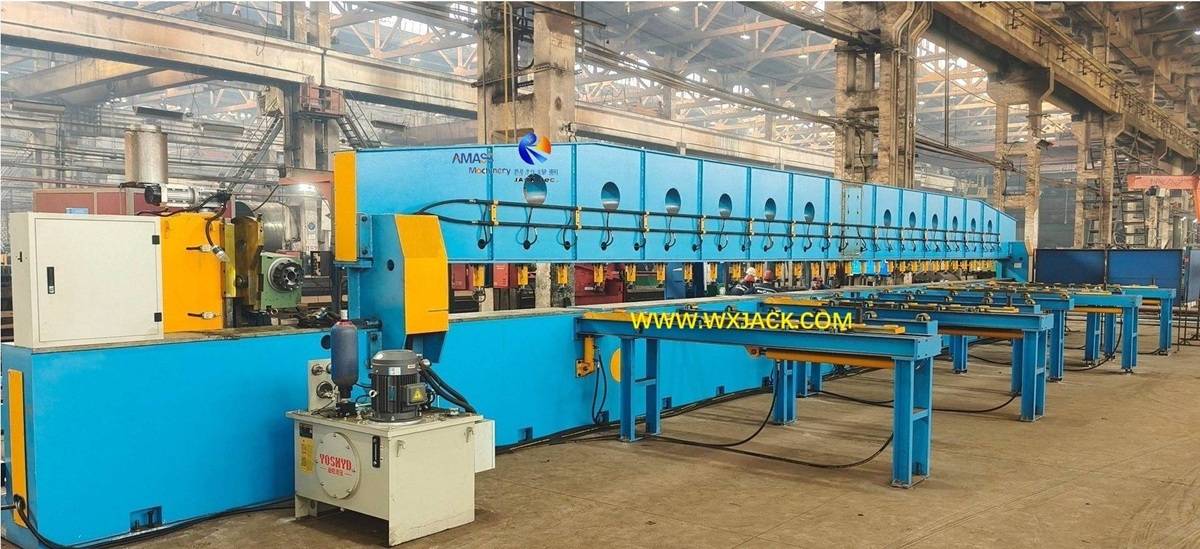

3) Carrera larga de biselado de placas: Mientras tanto, supongamos que el cliente requiere que la carrera de fresado de bordes sea superior a 9000 mm, por ejemplo, 15 000 mm, incluso si el cliente solo necesita biseles rectos y superiores, seguimos recomendando la máquina fresadora de bordes de placas de acero de doble cabezal, para tener una mayor productividad;

3. ¿Tienen los clientes mayores requisitos sobre el funcionamiento de la máquina biseladora de placas de acero?

Esto se refiere a una función 'avanzada', basada en funciones convencionales. Por ejemplo:

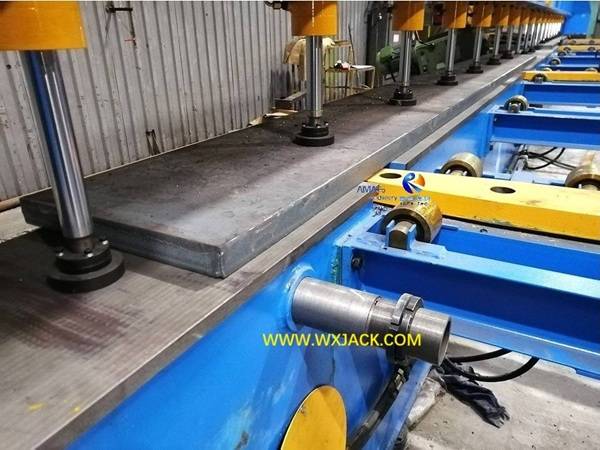

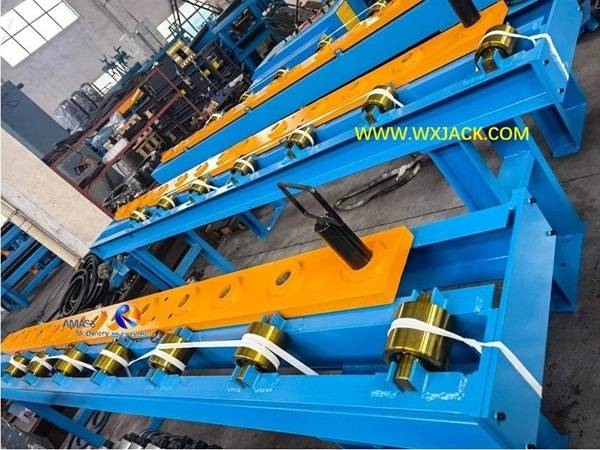

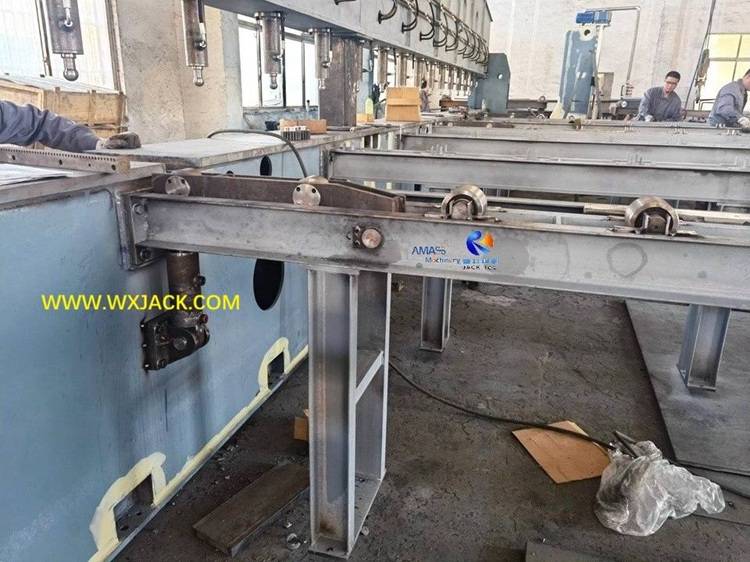

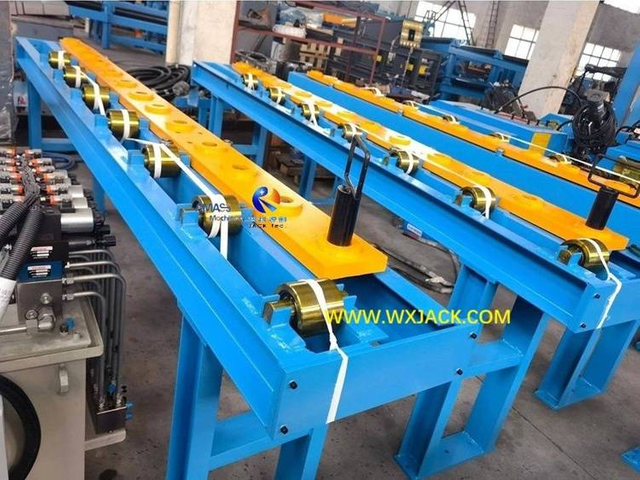

1) ¿La placa de acero se cargará manualmente o automáticamente? Esto es especialmente importante para máquinas de modelos grandes, cuando las placas de acero son de gran tamaño y pesadas;

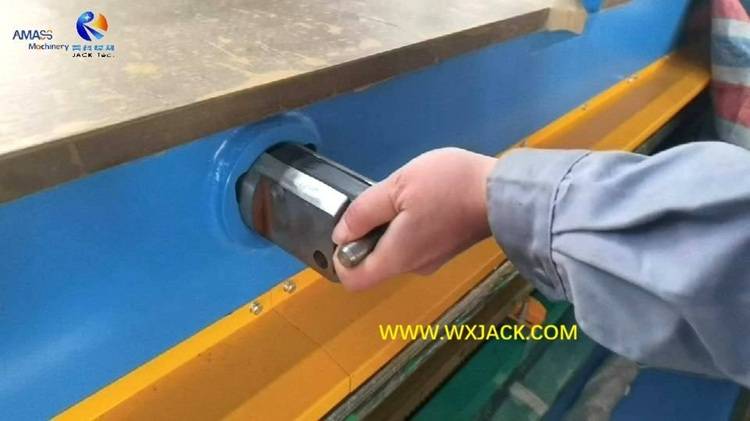

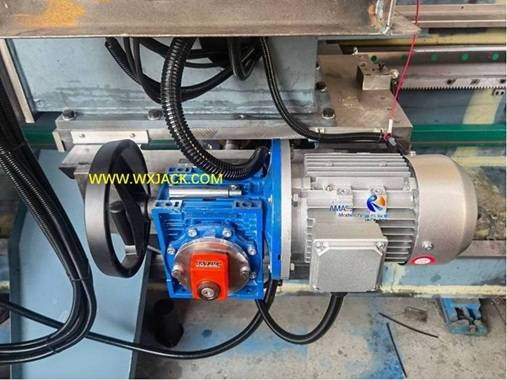

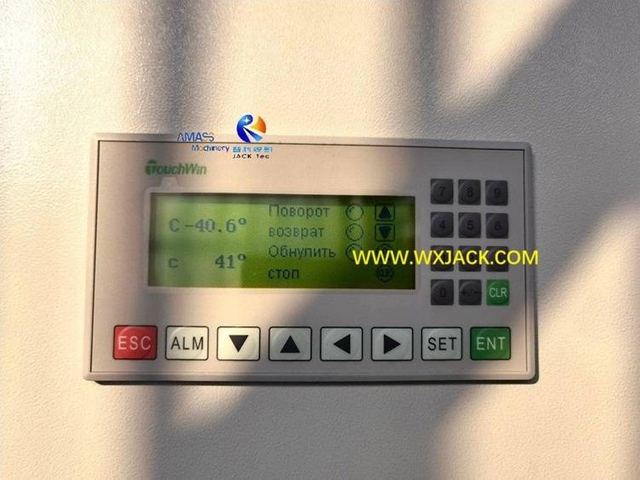

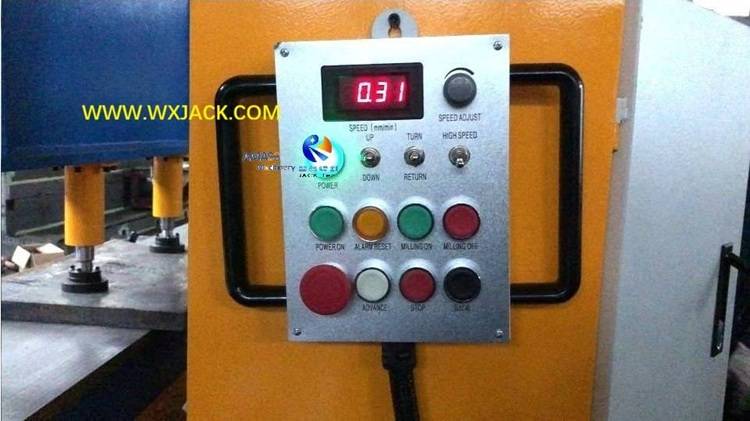

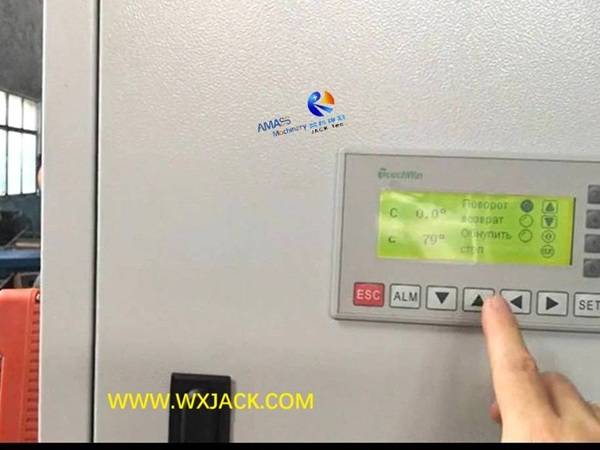

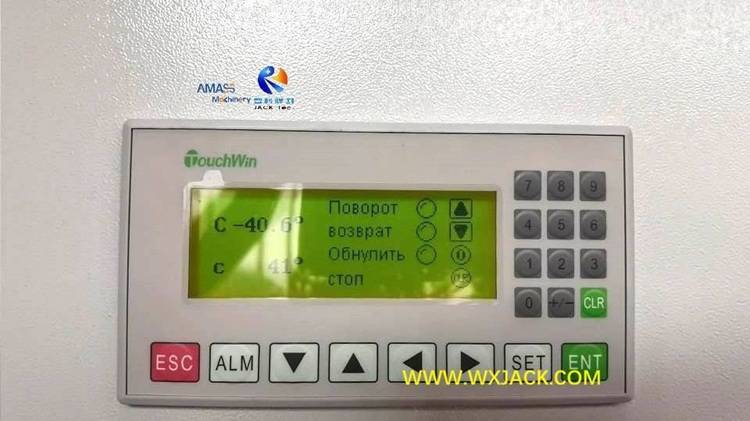

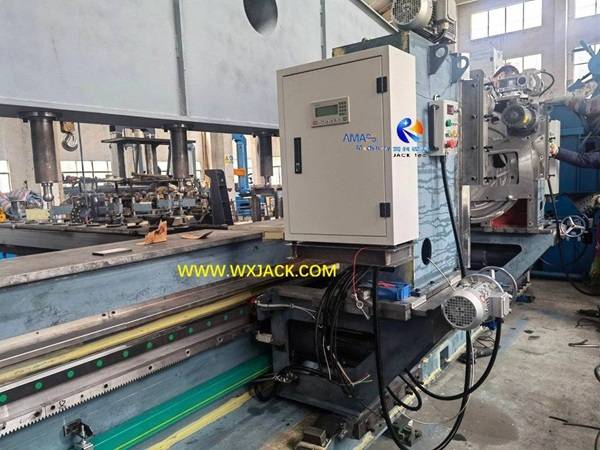

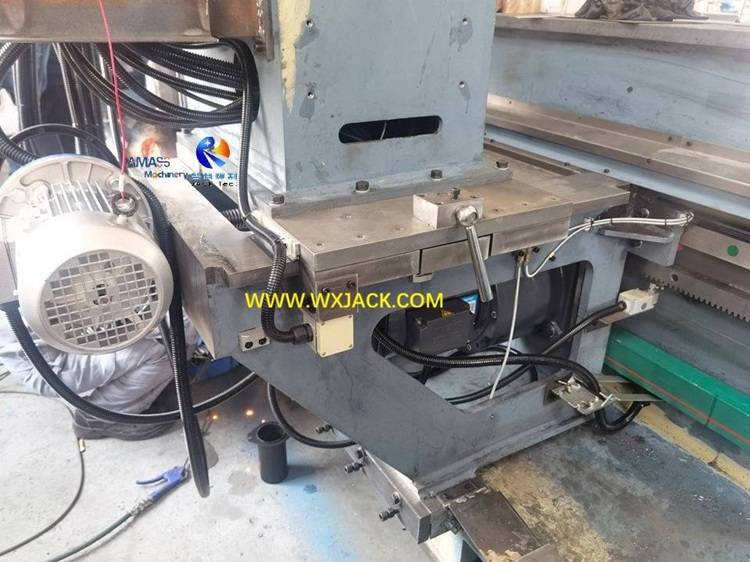

2) El control del ángulo de fresado de bordes, ya sea operación manual convencional o accionamiento por motor más avanzado y visualización automática.

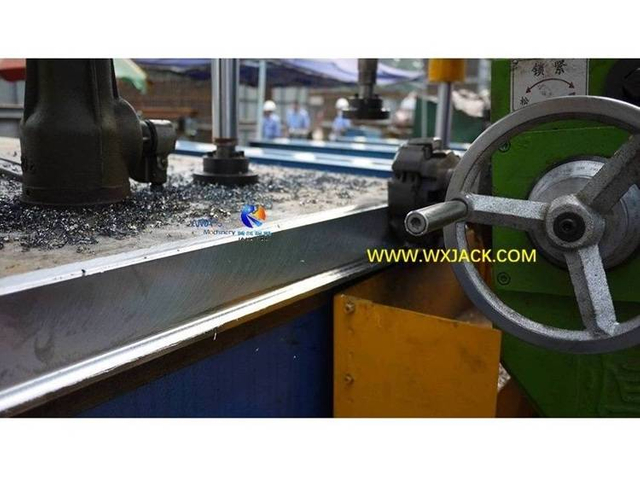

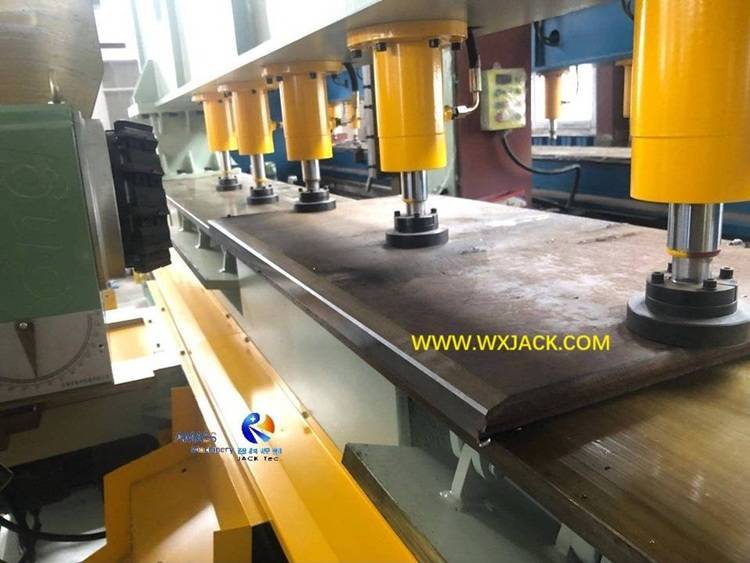

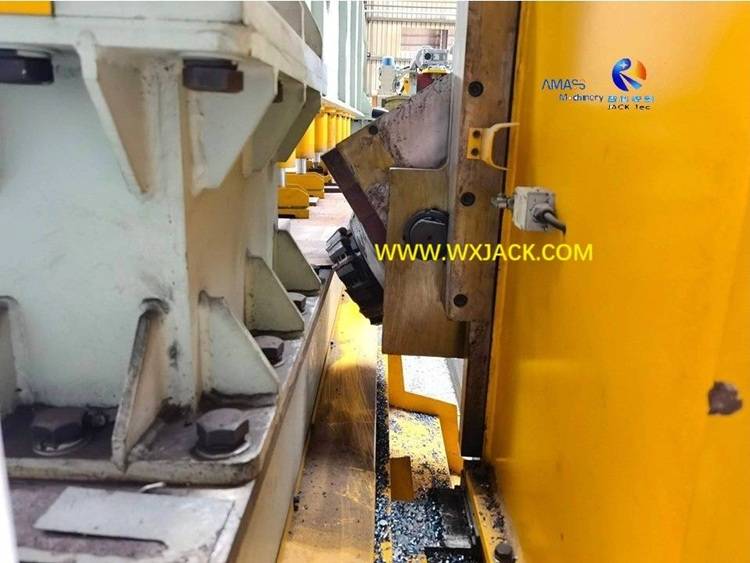

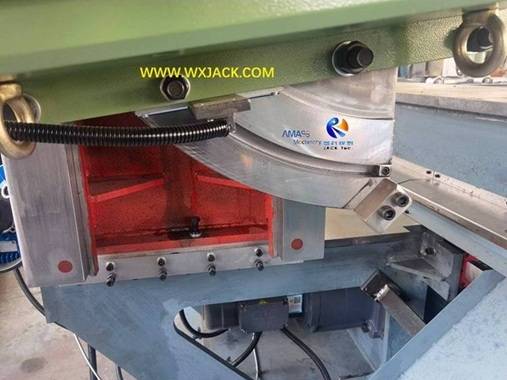

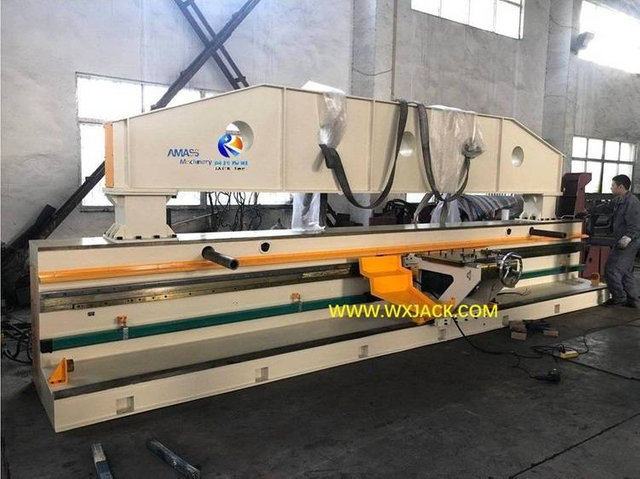

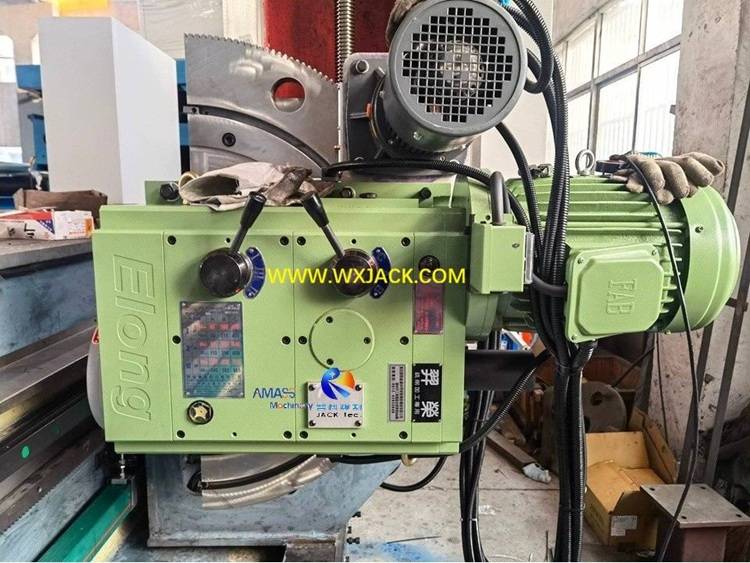

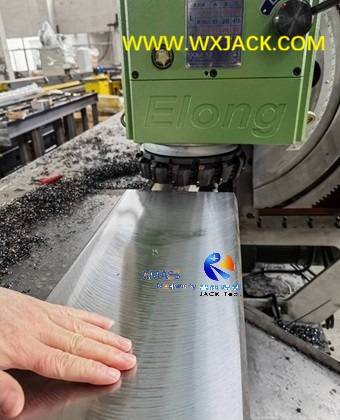

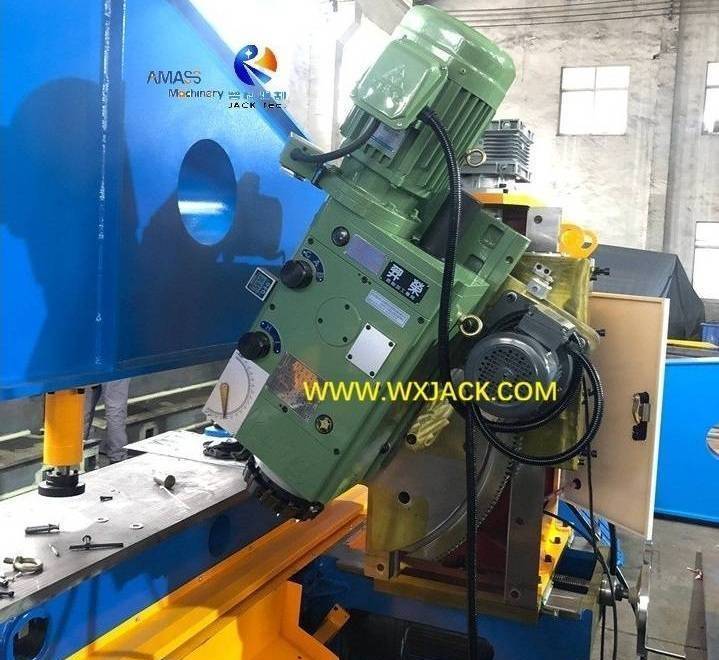

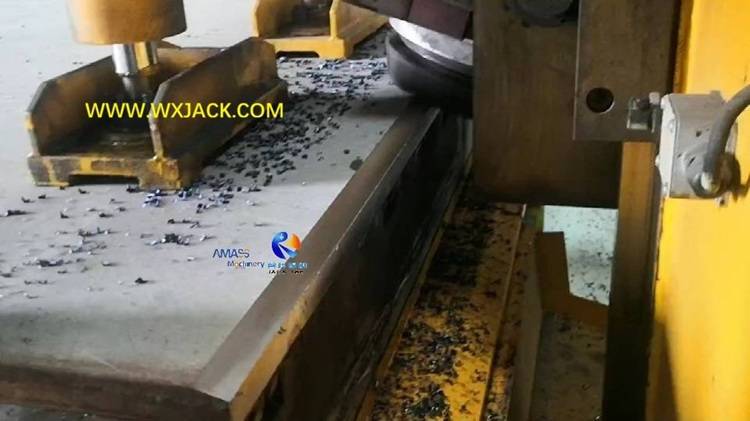

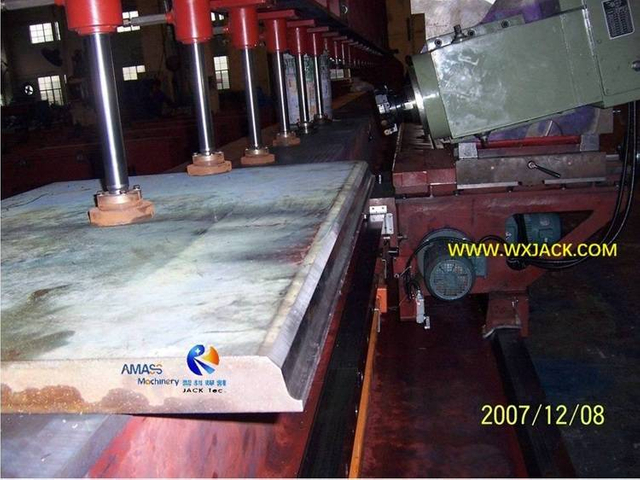

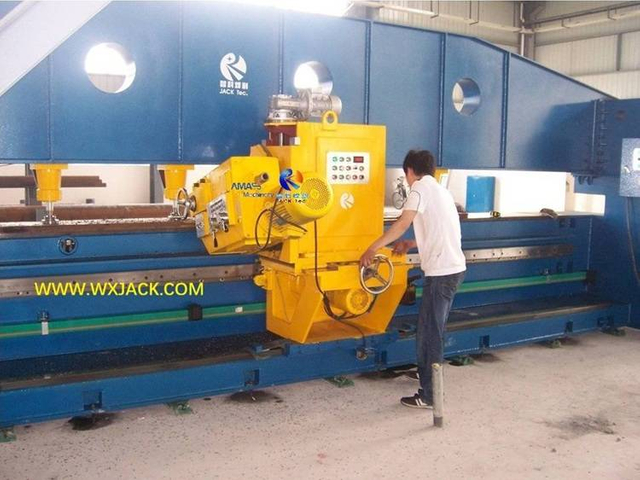

1) Característica: La foto superior izquierda muestra la orientación de instalación del cabezal de fresado en Plate Edge Miller de acero de un solo cabezal, para fresar ranuras rectas y biseles superiores en placas de metal, como se muestra en la foto inferior izquierda;
2) Aplicable para: La configuración de un solo cabezal es adecuada para biselar en carreras de fresado de bordes pequeños a medianos, , mejor hasta 9000 mm. Aunque en teoría, las máquinas de carrera grande también se pueden instalar con un solo cabezal de fresado, como una carrera de biselado de 18 m, la eficiencia del biselado se ve muy afectada, lo cual no es práctico;

3) Parámetros técnicos de la máquina fresadora de borde de placa de acero de metal de cabezal único modelo XBJ:

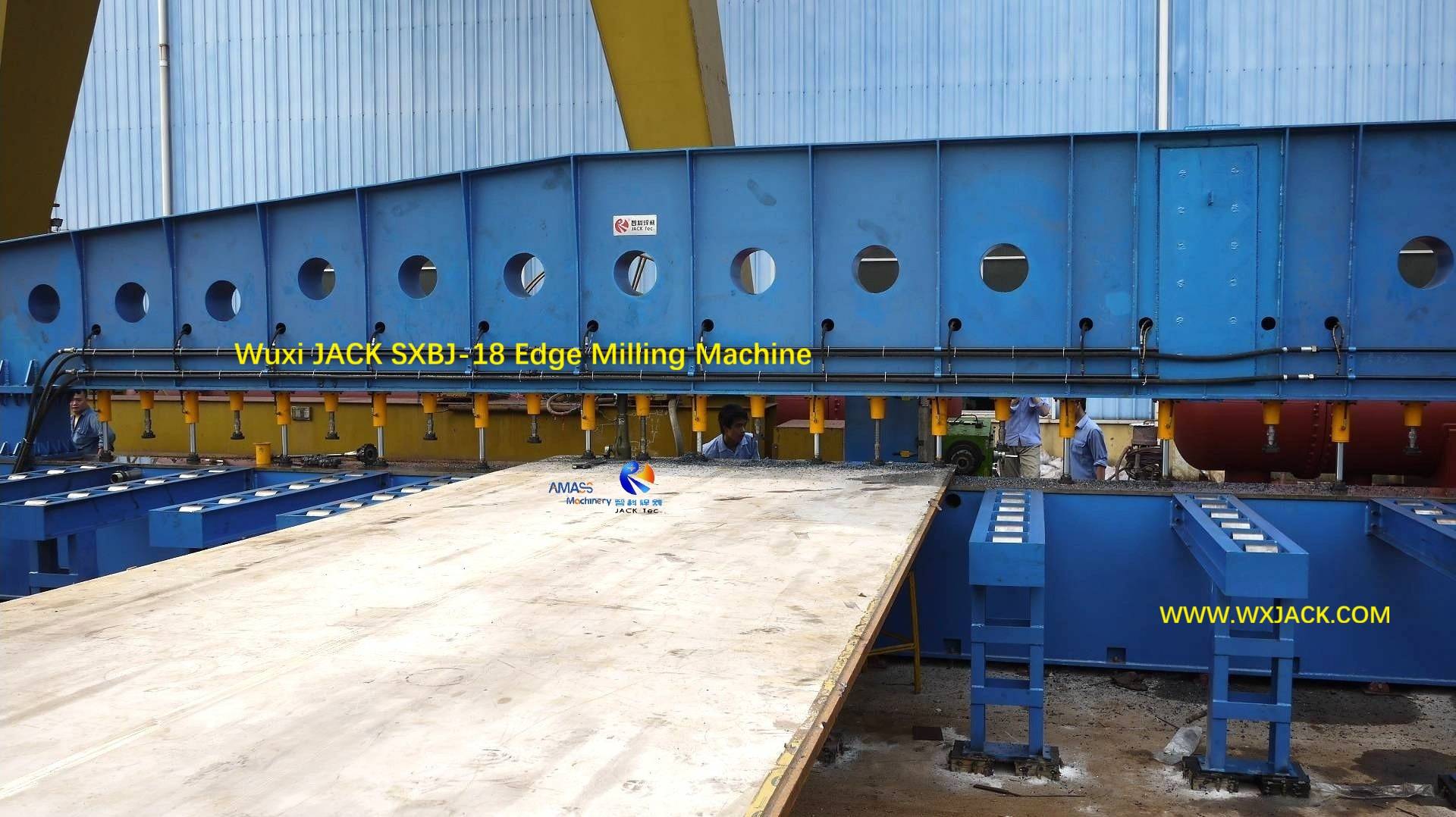

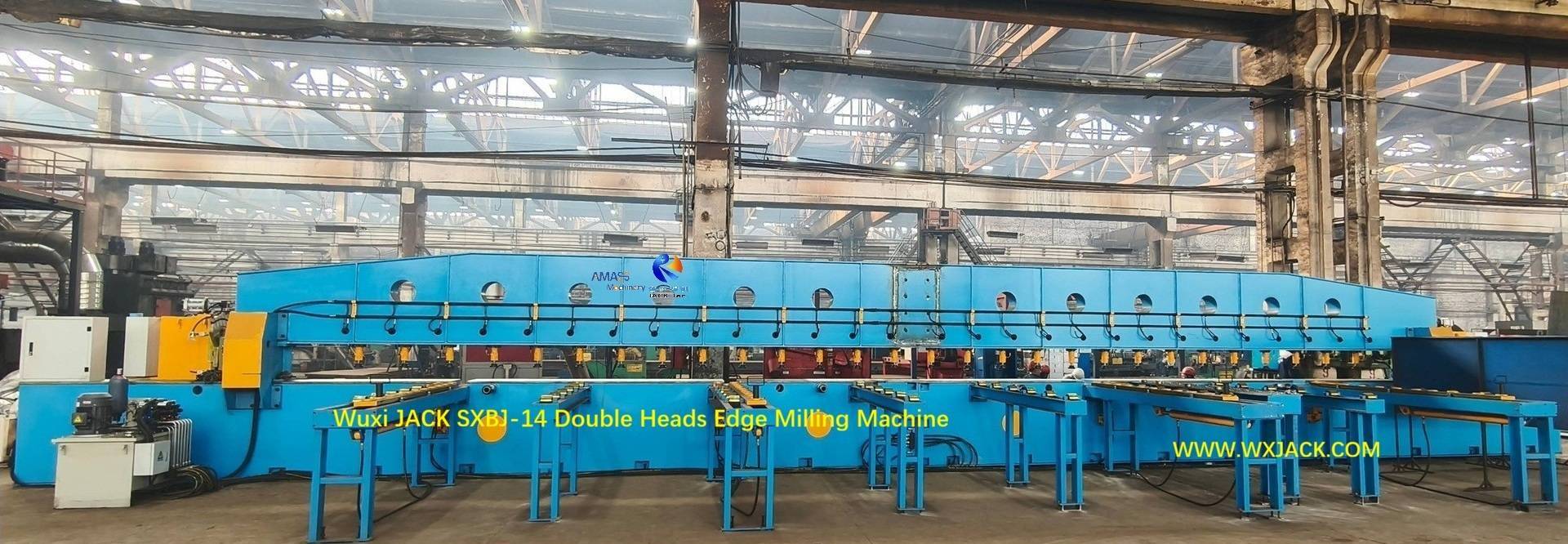

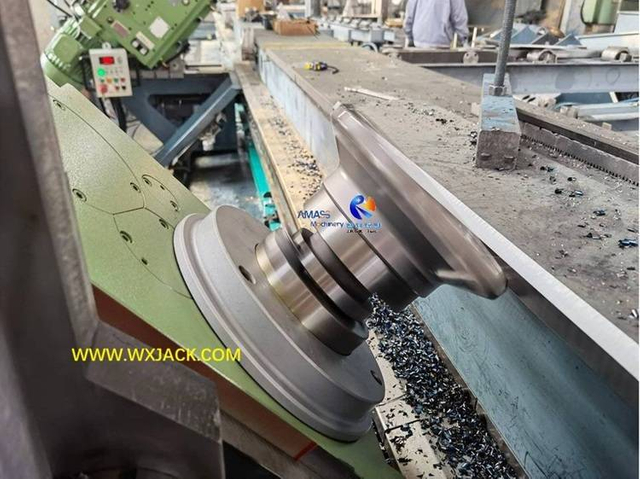

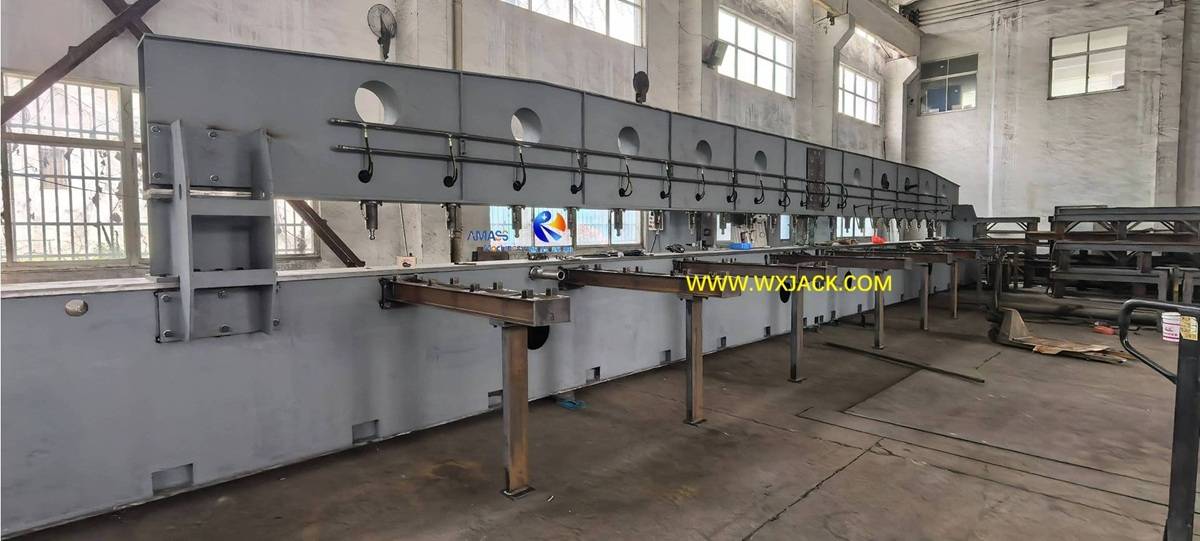

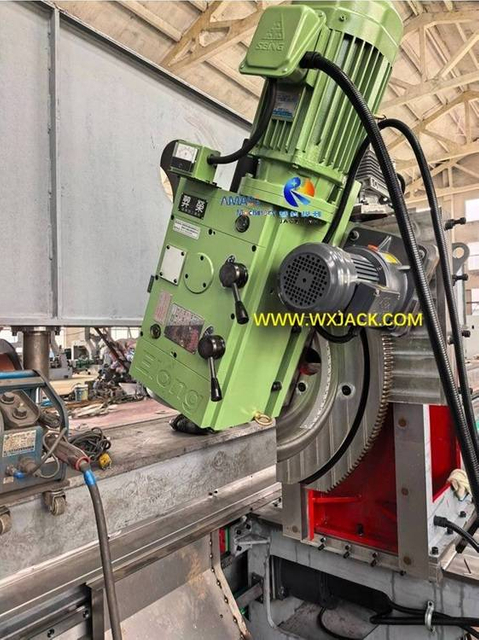

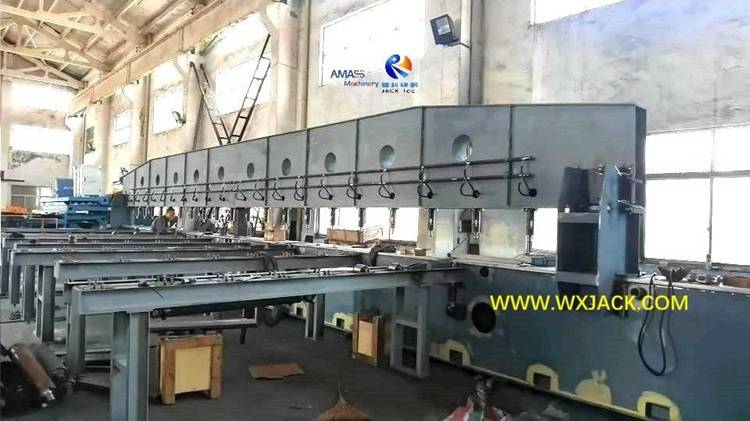

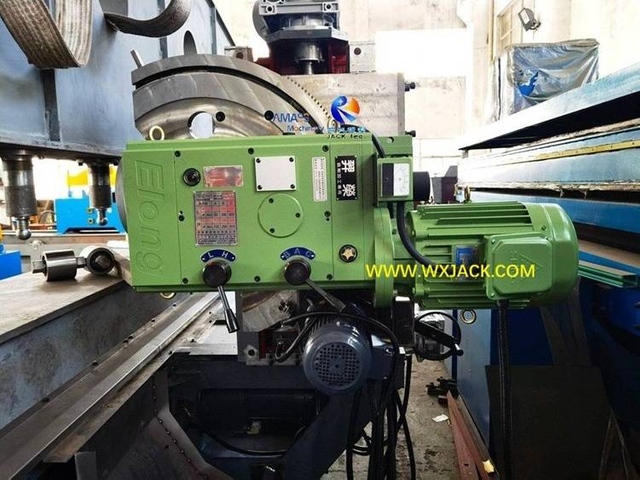

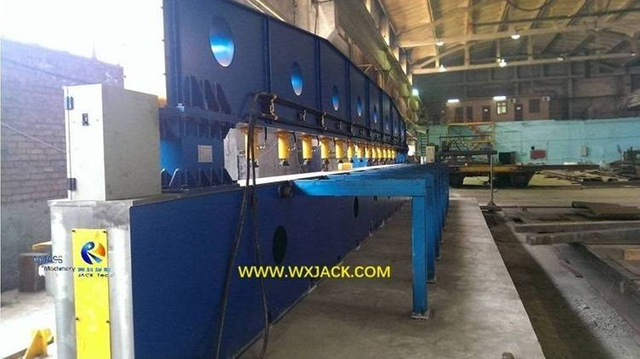

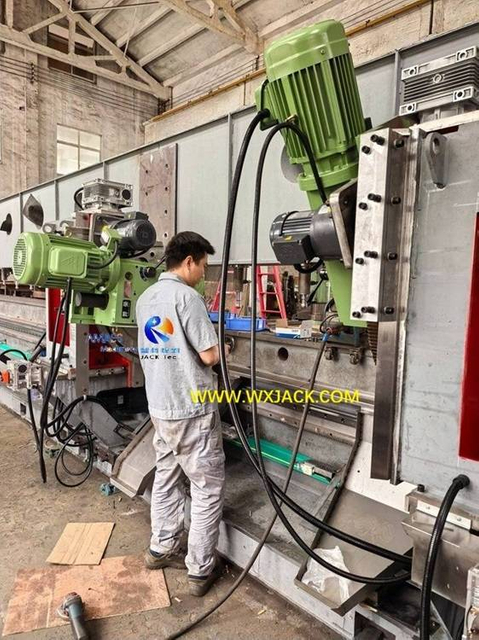

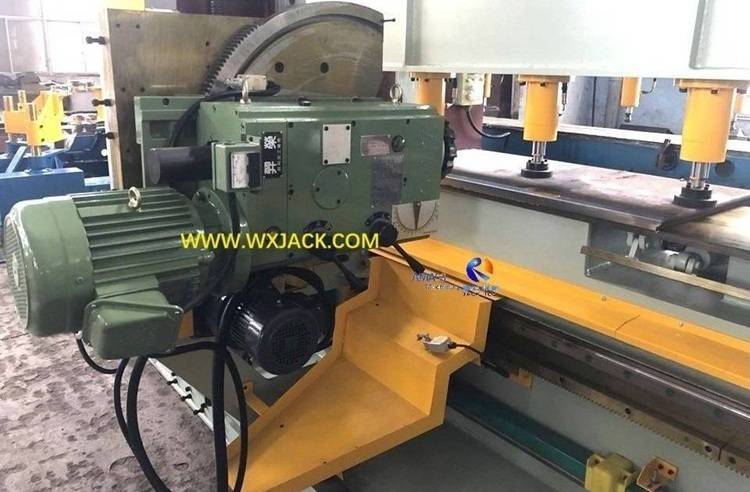

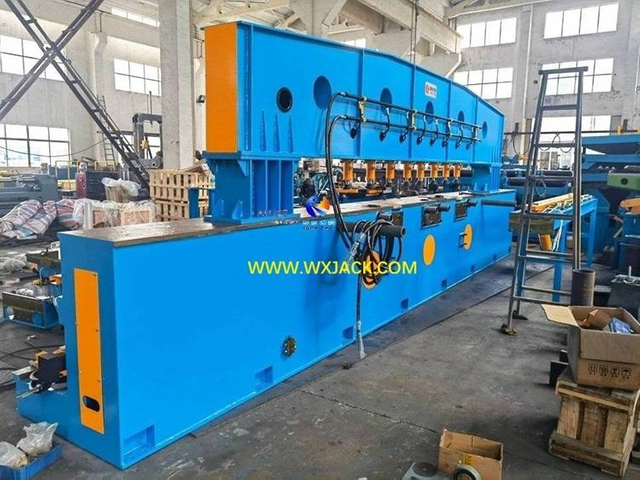

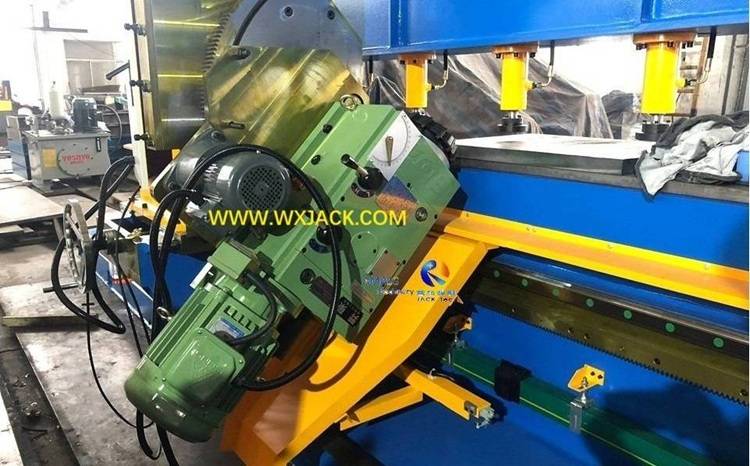

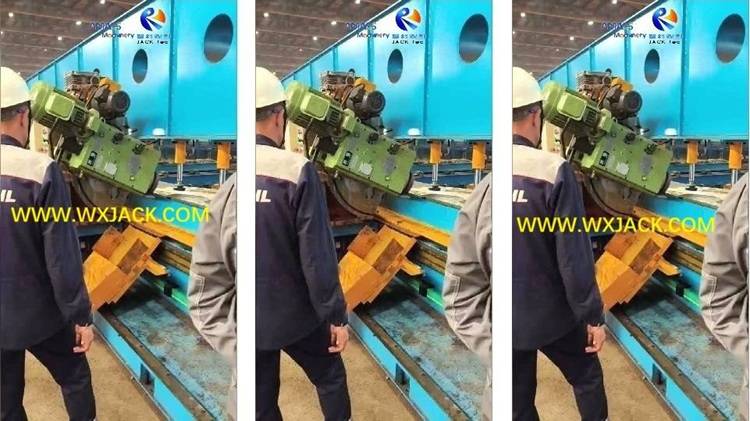

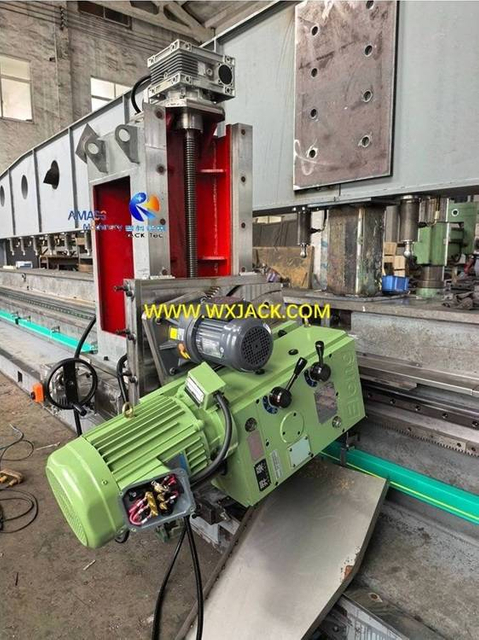

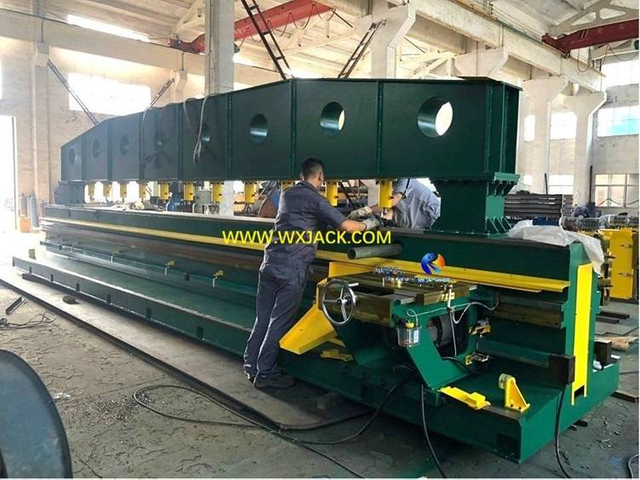

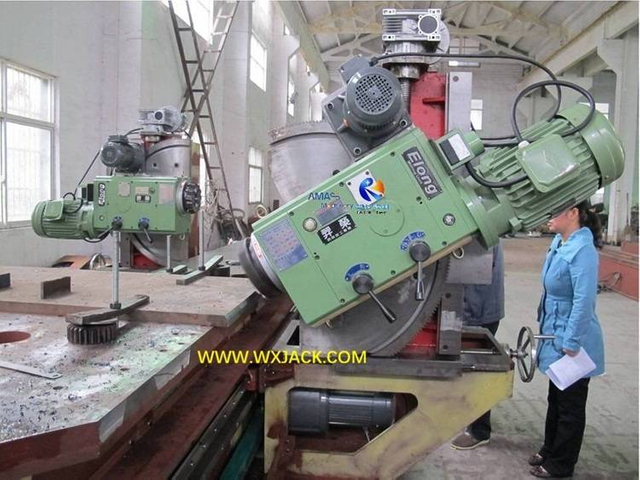

1) Características: Las orientaciones de instalación de los dos cabezales de fresado son diferentes, como se muestra en las 2 fotos de la derecha: un cabezal es el mismo que el de la máquina de un solo cabezal; El otro cabezal de biselado inferior mira hacia arriba sobre su carro motorizado;

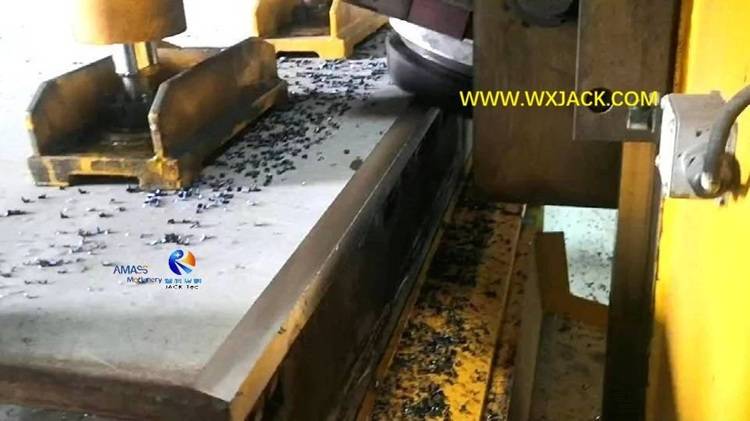

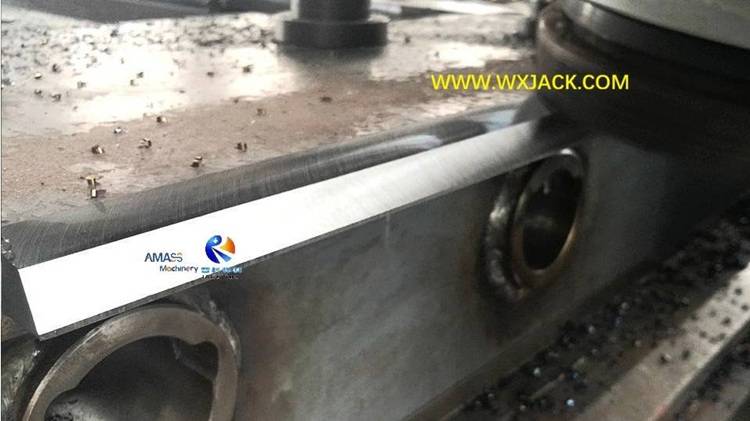

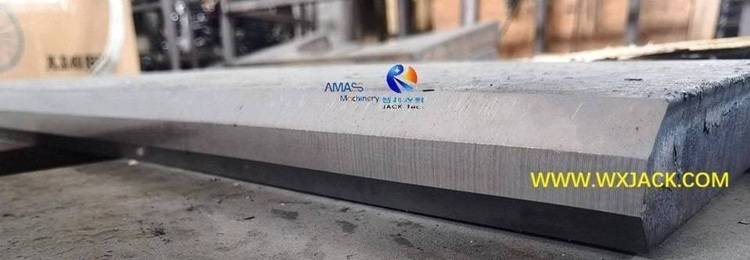

2) El bisel terminado típico de una máquina de doble cabezal se muestra en la tercera ^foto de la derecha . Hay biseles rectos/superiores/inferiores en el borde de la placa de acero biselada;
3) Modo de operación: Durante el trabajo, las 2 piezas del cabezal de fresado trabajan juntas, una tras otra, fresando los biseles rectos/superiores/inferiores con una sola operación de carrera de fresado de borde;

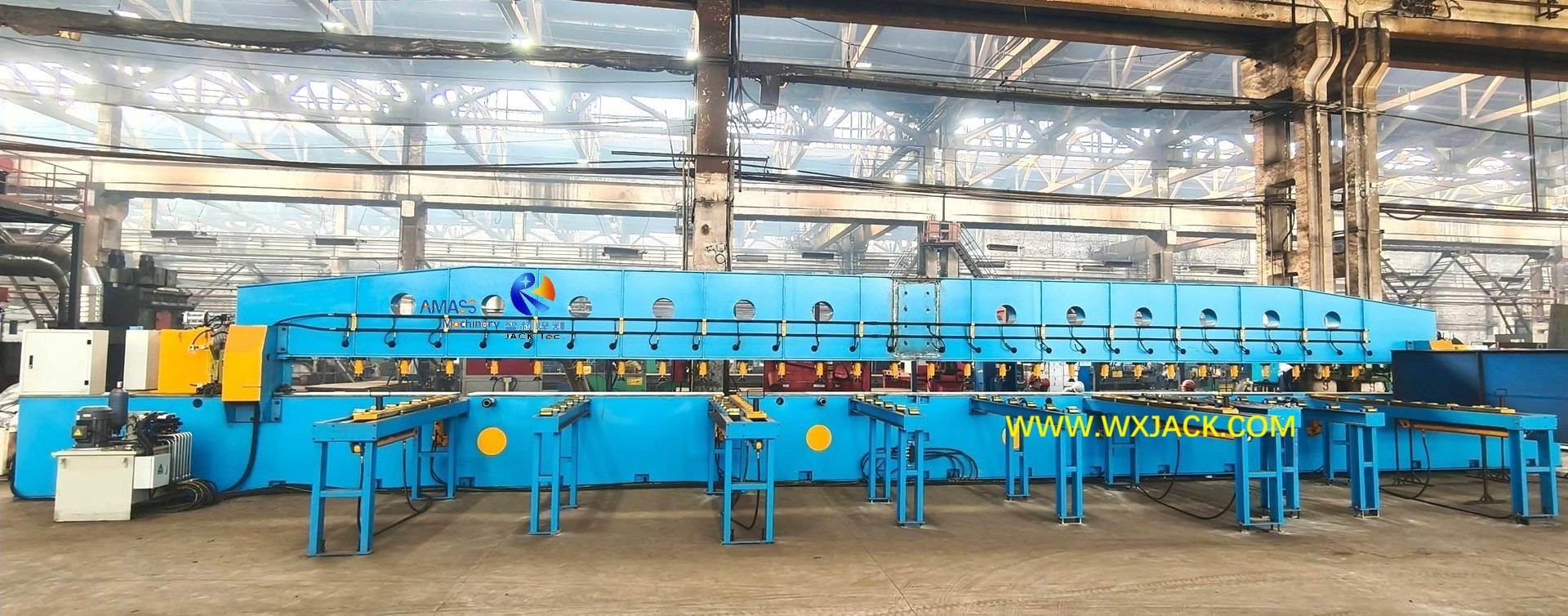

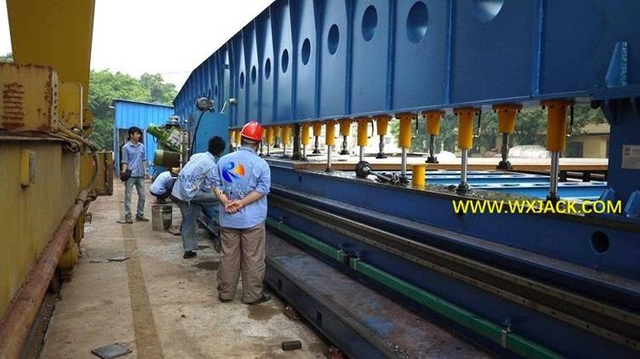

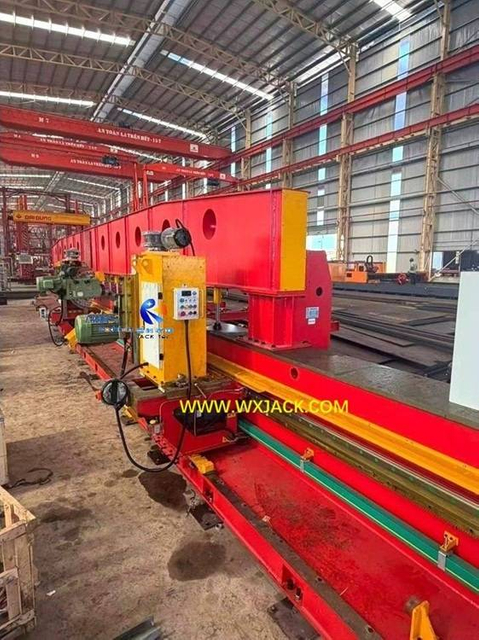

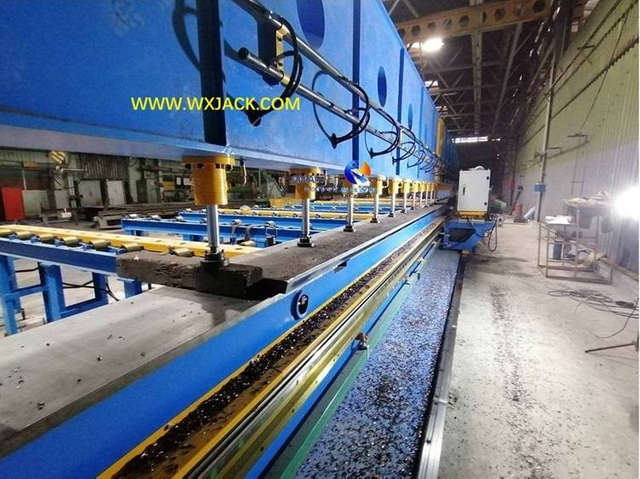

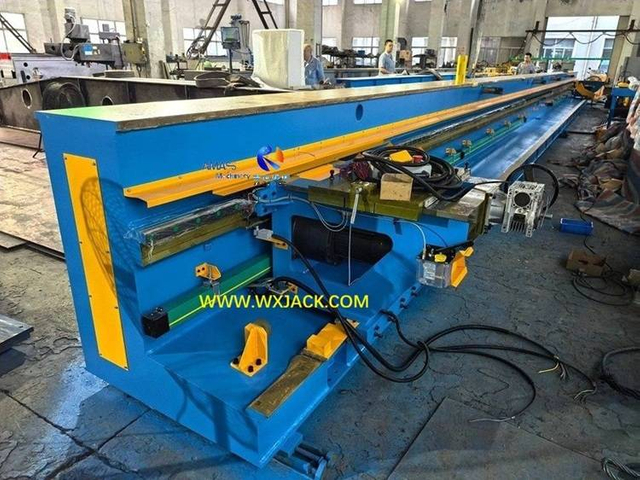

4) Aplicable para: La máquina biseladora de placas de acero de doble cabezal cubre una gama completa de carreras de fresado de bordes, de 3000 mm a 18 000 mm. Especialmente para el biselado de placas de acero medianas y largas, cuando la longitud supera los 9000 mm, la máquina de doble cabezal desempeña un papel clave para garantizar la productividad;

5) Parámetros técnicos de la máquina fresadora de bordes de placa de acero con cabezal doble modelo SXBJ:

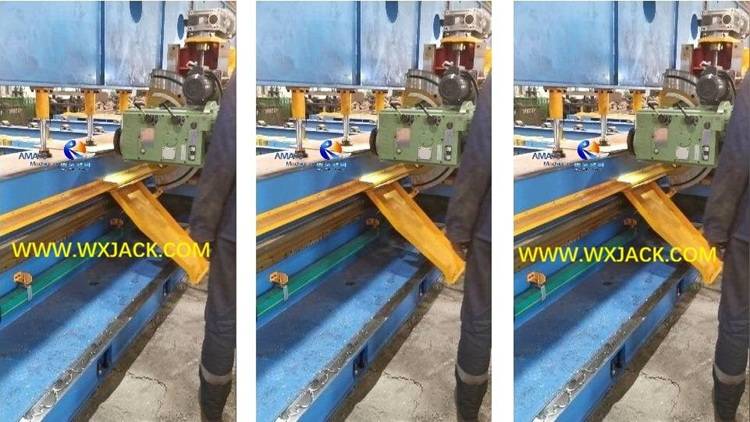

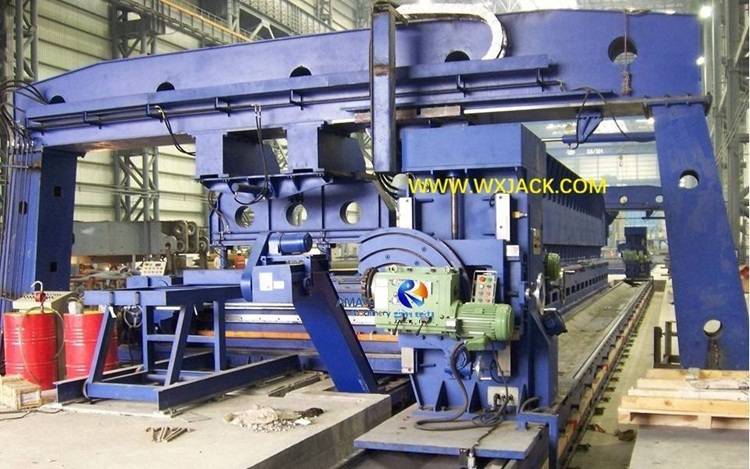

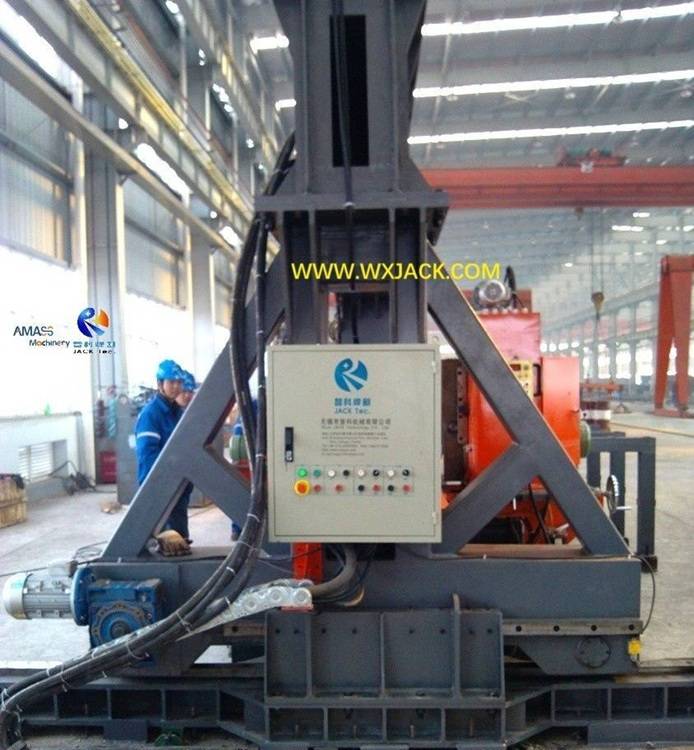

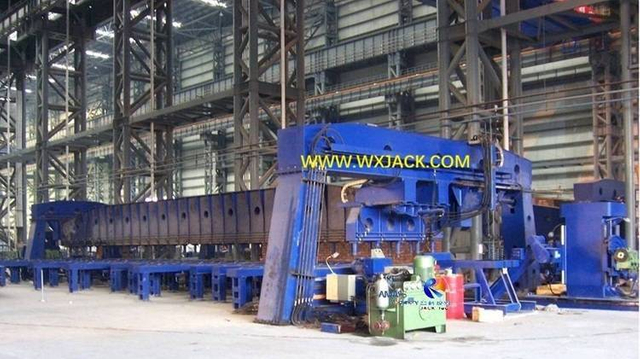

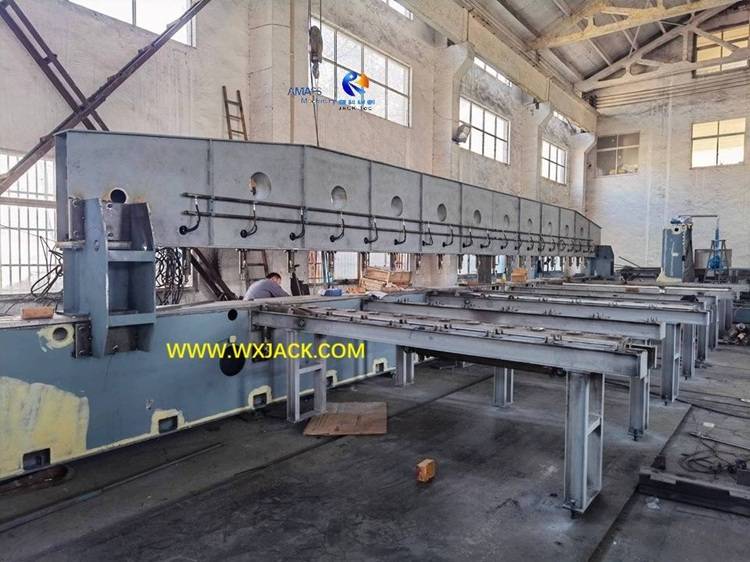

1) Características: Las piezas de trabajo son placas de acero súper grandes: 23 m de largo, , 6 m de ancho y 200 mm de espesor, 150 toneladas de peso, que no se pueden procesar con una fresadora de bordes convencional;

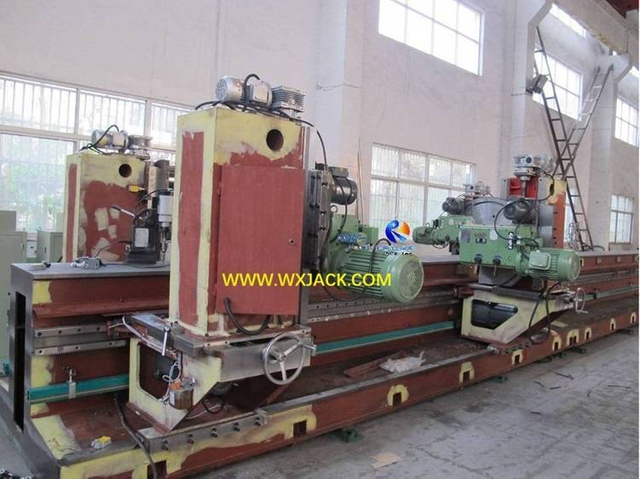

2) Configuración: Como se muestra en las fotografías de la izquierda, en 1 juego de máquina biseladora de placas de acero grande de cuatro o cinco cabezales, hay:
a) En total, 4 piezas del cabezal de fresado MU-9S modelo 11kW instaladas en ambos lados de la mesa de trabajo. 2 piezas a cada lado;
b) Opcional: la quinta pieza del cabezal de fresado de 7,5 kW se instala en el lado lateral de la mesa de trabajo, para fresar bordes en el lado lateral de placas de acero;
3) Modo de trabajo: Se biselan simultáneamente 3 bordes de una placa de acero grande, a lo largo de sus dos bordes longitudinales y un borde corto. De esta manera, la eficiencia del fresado de bordes se puede mantener en gran medida para placas muy grandes;

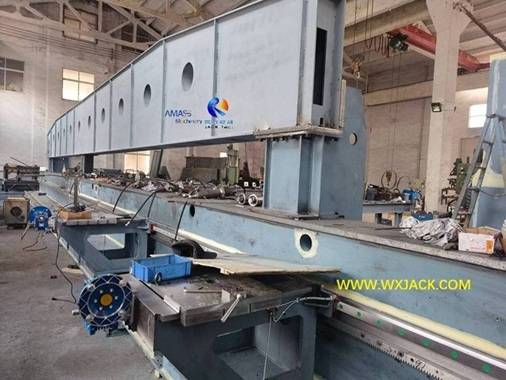

4) Estructura: A diferencia del diseño convencional, el pórtico superior de la fresadora de bordes de placa de acero ultra grande se puede mover hacia adelante mediante el accionamiento del motor, para dejar suficiente espacio para cargar placas de acero grandes;

5) Parámetros técnicos de la fresadora de bordes de placa de acero grande de alta resistencia con cuatro y cinco cabezales:

1. Otras máquinas que desempeñan la misma función que los equipos de procesamiento de ranuras de soldadura:

Wuxi JACK produce otros dos tipos de máquinas, que también elaboran ranuras de soldadura y biseles en placas de acero metálicas:

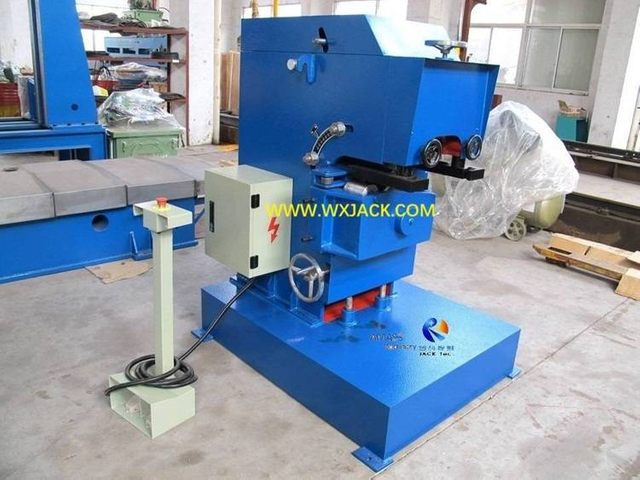

1) Cortadora por tallado GD20, el otro nombre es Máquina biseladora con cizalla rodante, para cortar ranuras en placas metálicas pequeñas a alta velocidad;

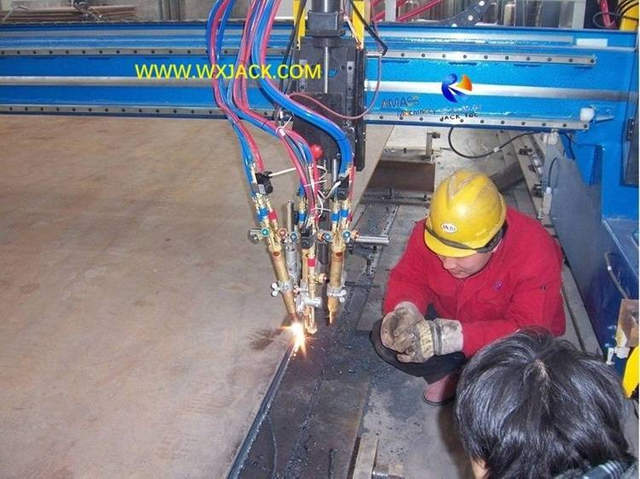

2) Máquina cortadora triple de llama de combustible de oxígeno CNC-CG CNC, corta la ranura en forma de corte con gas térmico;

2. Otras máquinas que trabajan junto con la máquina fresadora de bordes de placa de acero:

1) Líneas de producción de maquinaria portuaria/construcción naval: en el año 2021, Wuxi JACK proporcionó proyectos llave en mano para un cliente de Port Machinery en Shanghai, que incluyen:

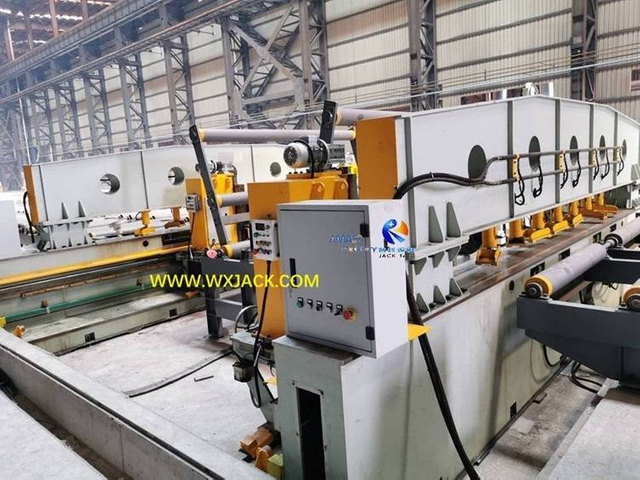

a) Máquina biseladora de placas de acero modelo SXBJ4 en tándem (2 juegos), diseñada específicamente para fresado de bordes en los extremos delantero y trasero de placas de acero, desde su paso único por las 2 máquinas;

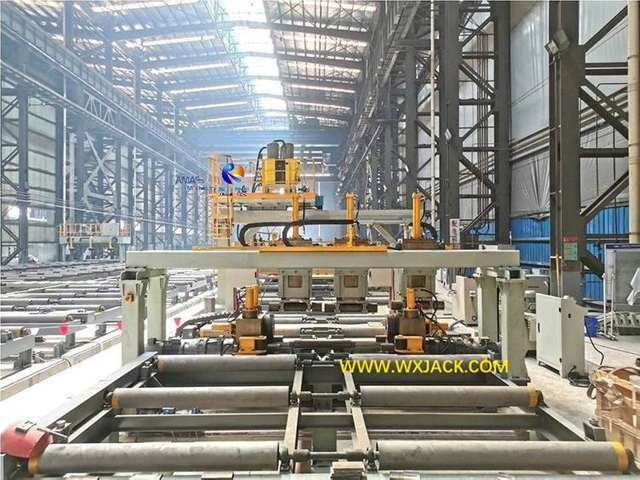

b) Máquina redondeadora de bordes de placas de acero grande modelo RH3000, para recortar radios lisos de Φ2-2,5 mm a lo largo de 4 bordes de placas de acero;

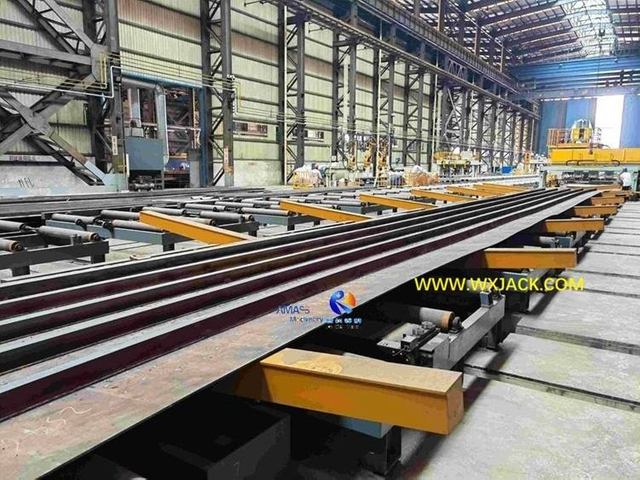

c) Placa enderezadora de placa reforzada con costilla de refuerzo modelo J20, para aplanar aceros en ángulo y placa base de unidades de placa grandes;

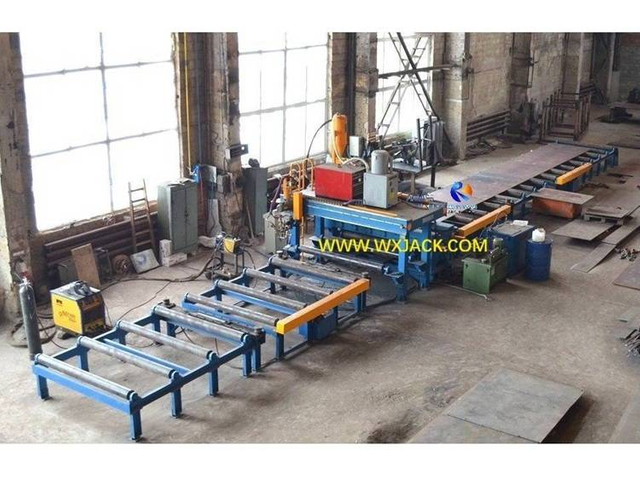

2) Unión de Placas: Otra maquinaria importante y ampliamente aplicada en placas de acero de gran tamaño es la Máquina de Soldadura de Juntas a Tope de Placas modelo MP, para unir placas de acero, mediante soldadura por fusión de tecnología avanzada.
