A. Uso extensivo de la máquina de fabricación de vigas 3 en 1 T:

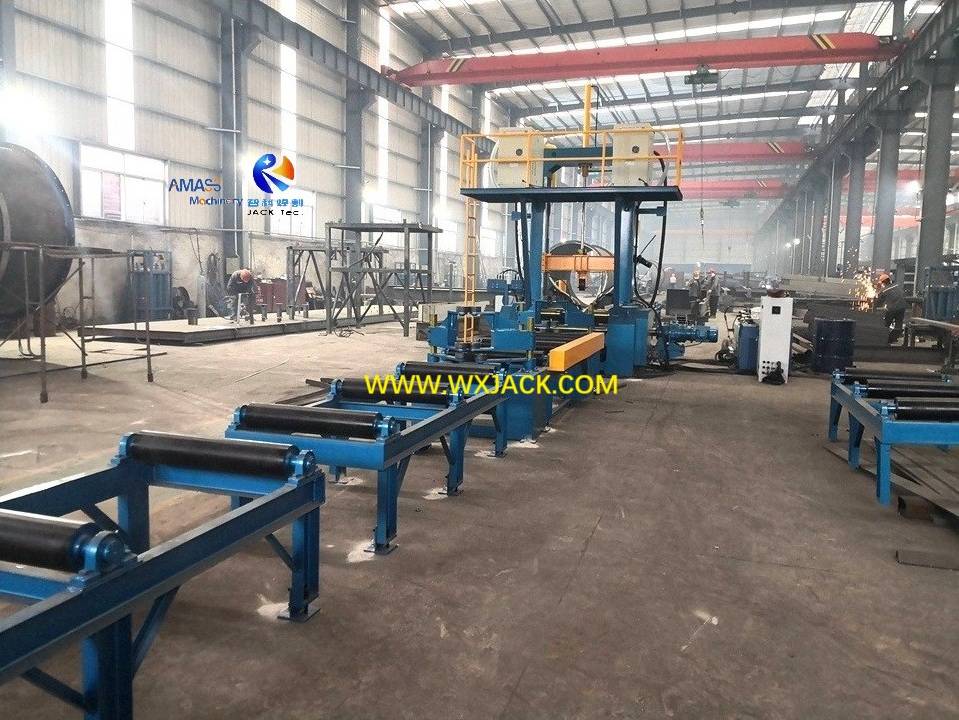

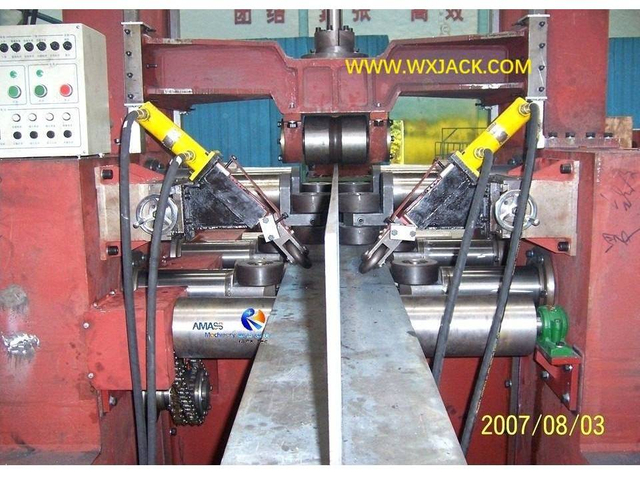

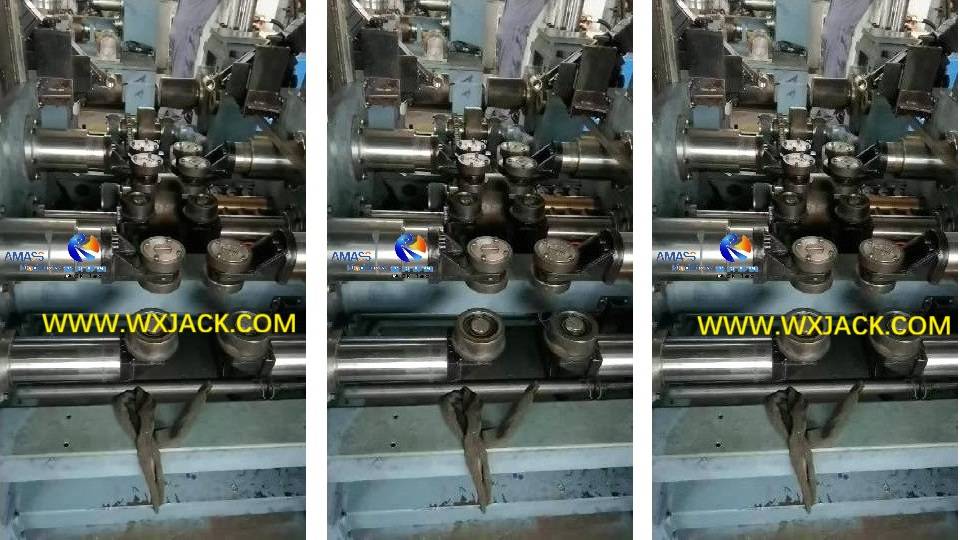

1. La viga T es una materia prima importante en la industria de estructuras de acero y construcción naval. A diferencia de la viga H, que tiene 2 tipos de laminado en caliente y tipo de soldadura, la viga T solo produce un tipo de soldadura, que debe fabricarse a partir de un grupo de líneas de máquinas o equipos individuales de la máquina de ensamblaje de vigas T:

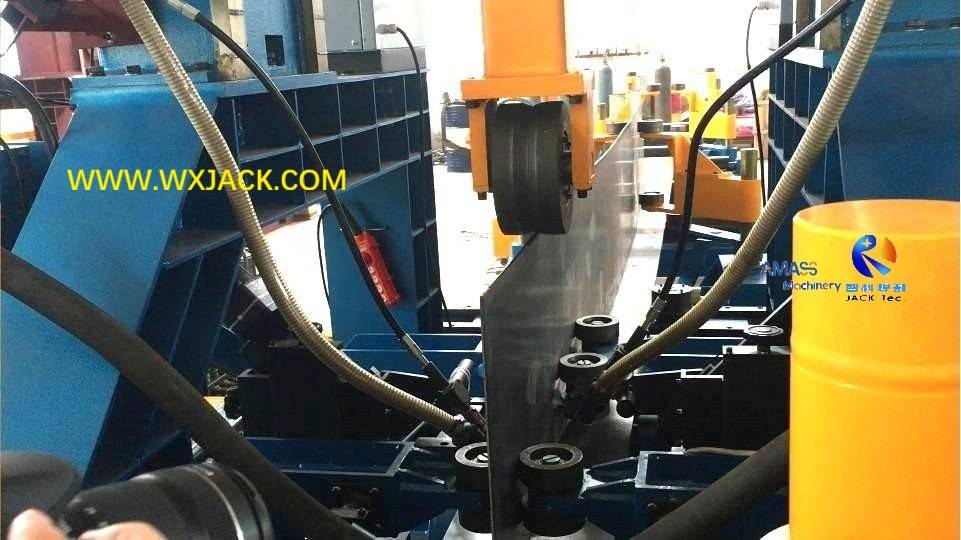

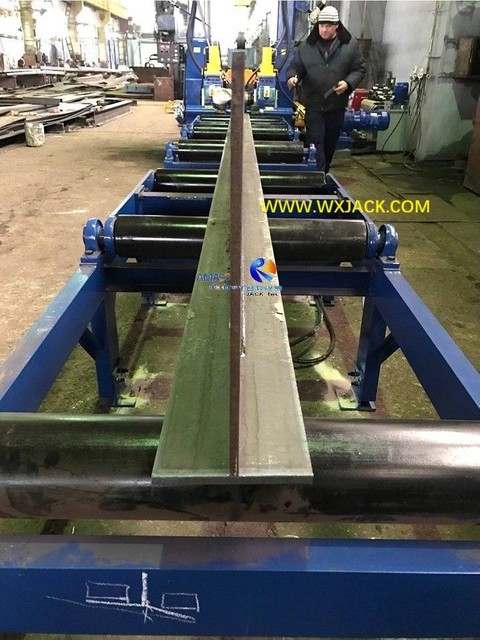

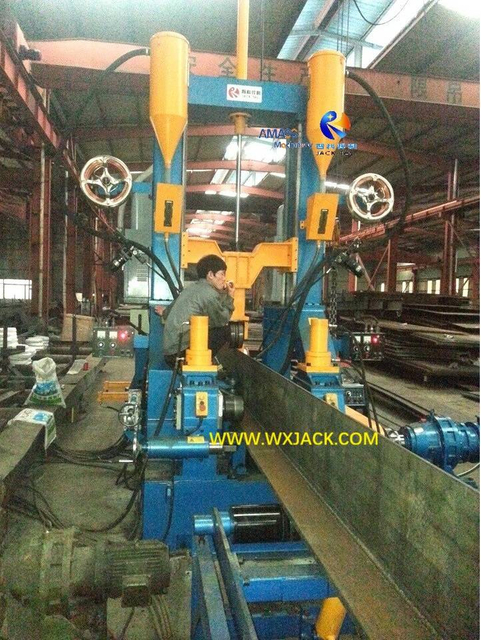

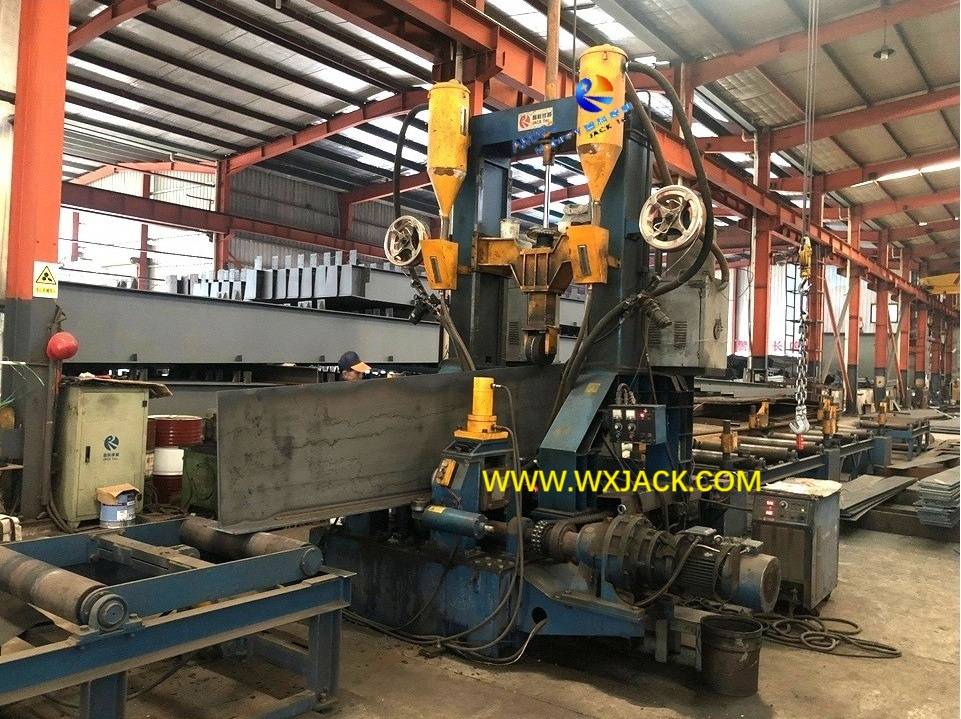

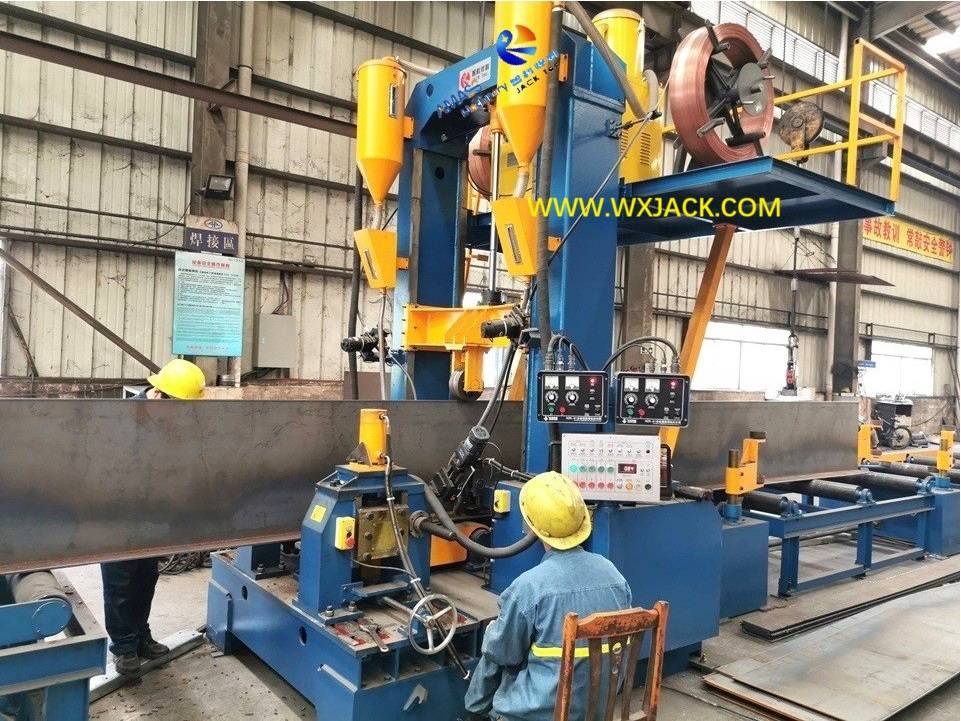

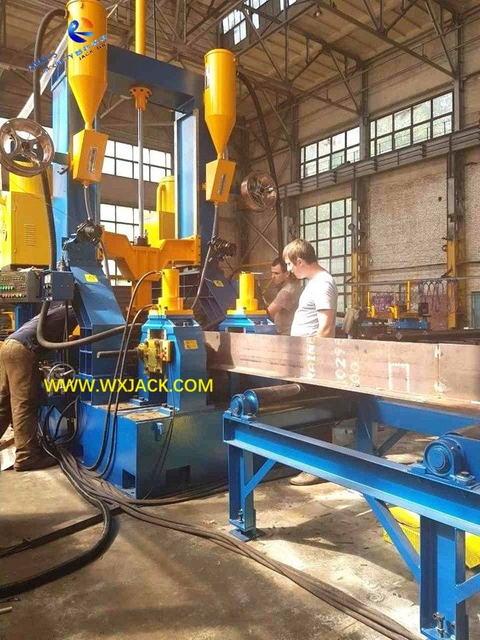

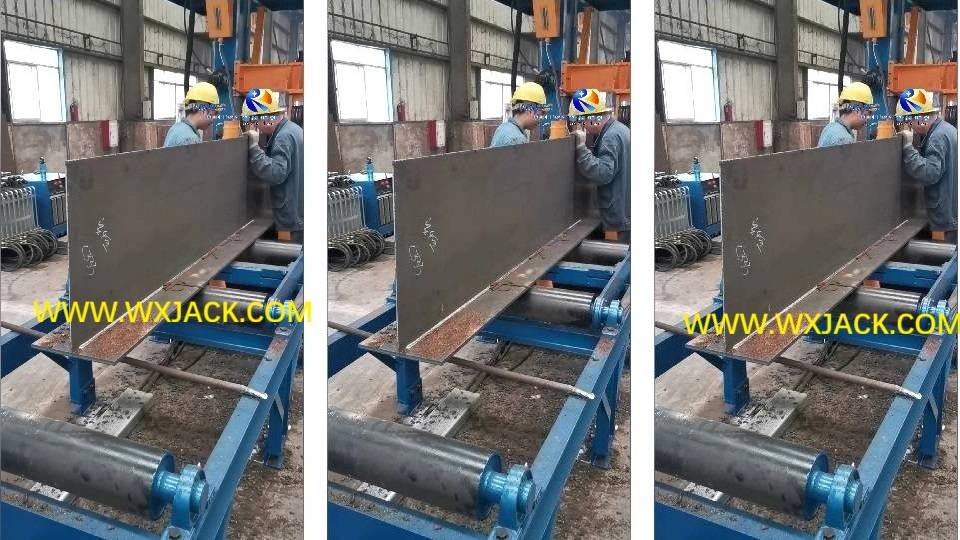

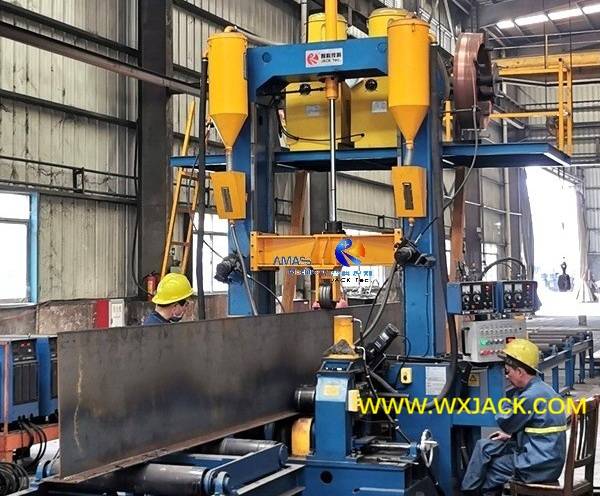

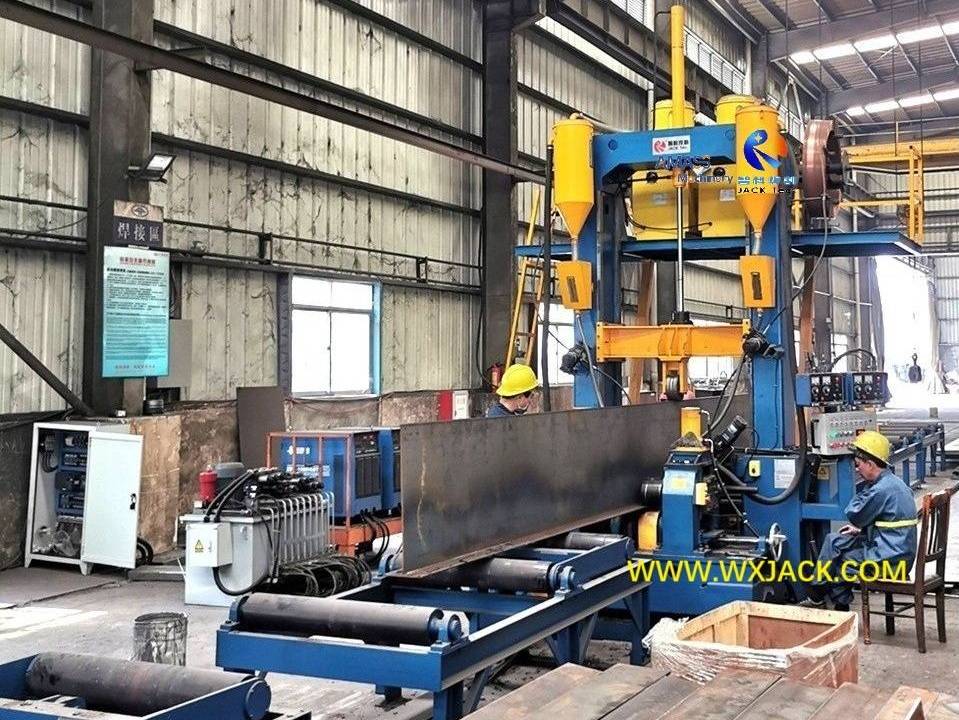

2. La máquina de fabricación de vigas T Wuxi JACK 3 en 1 produce vigas T de soldadura: ( Fig.1 )
B. Dos aplicaciones principales de la línea de producción de vigas en T y máquinas relacionadas:
Los clientes que tienen requisitos para soldar la producción de vigas en T provienen de dos industrias: estructuras de acero y construcción naval , que tienen ciertos requisitos específicos diferentes sobre las especificaciones de las vigas en T producidas y, por lo tanto, la tecnología del proceso de producción:
1. Máquina soldadora de vigas en T de cabezales múltiples para uso en construcción naval:
1) Tecnología de soldadura en la máquina soldadora de vigas en T con cabezales múltiples para fines de construcción naval:
a) En el campo de la construcción naval, la costura de soldadura debe tener un valor IK antiimpacto más alto de lo normal, lo que se logra con 2 soldadura protegida con gas CO:

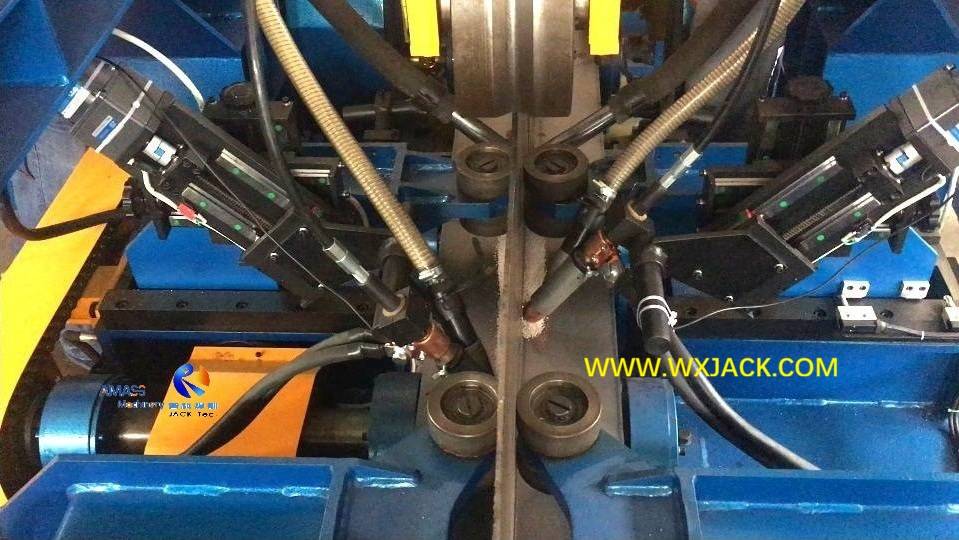

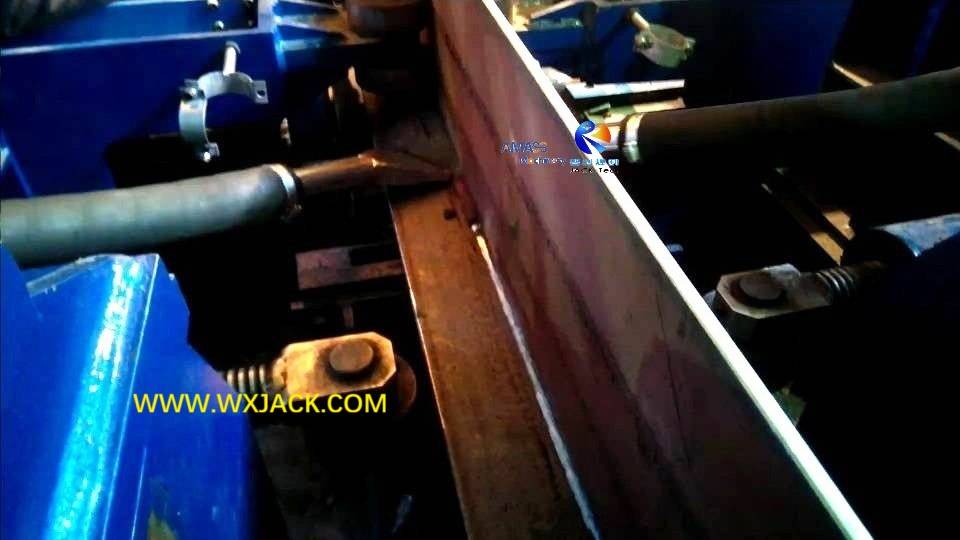

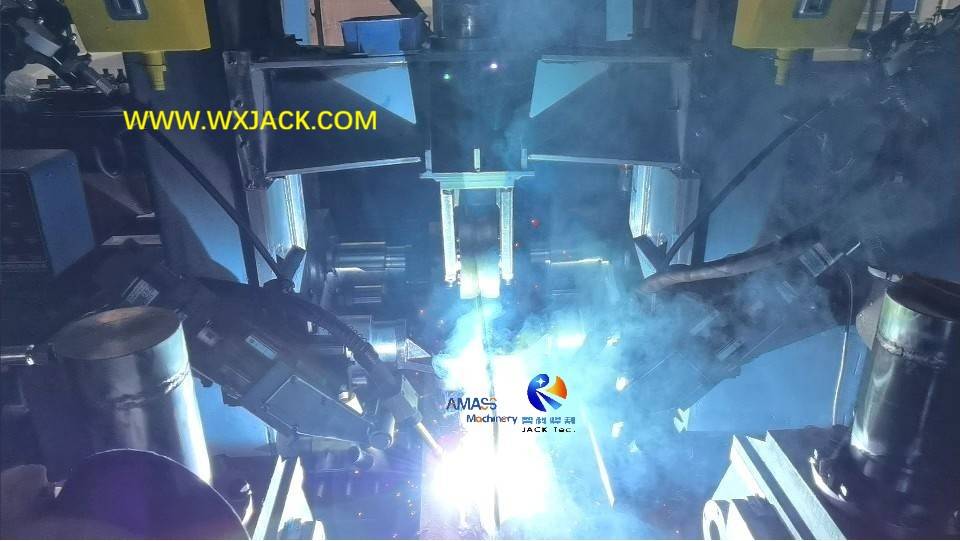

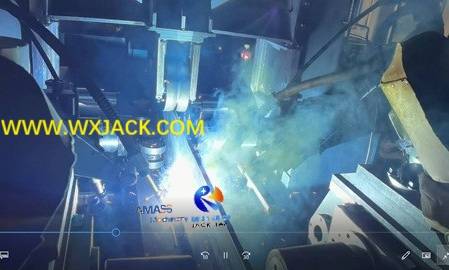

b) Soldadura GMAW protegida con gas CO 2 en viga T con humos fuertes, ligeros y pesados: ( Fig.2 )

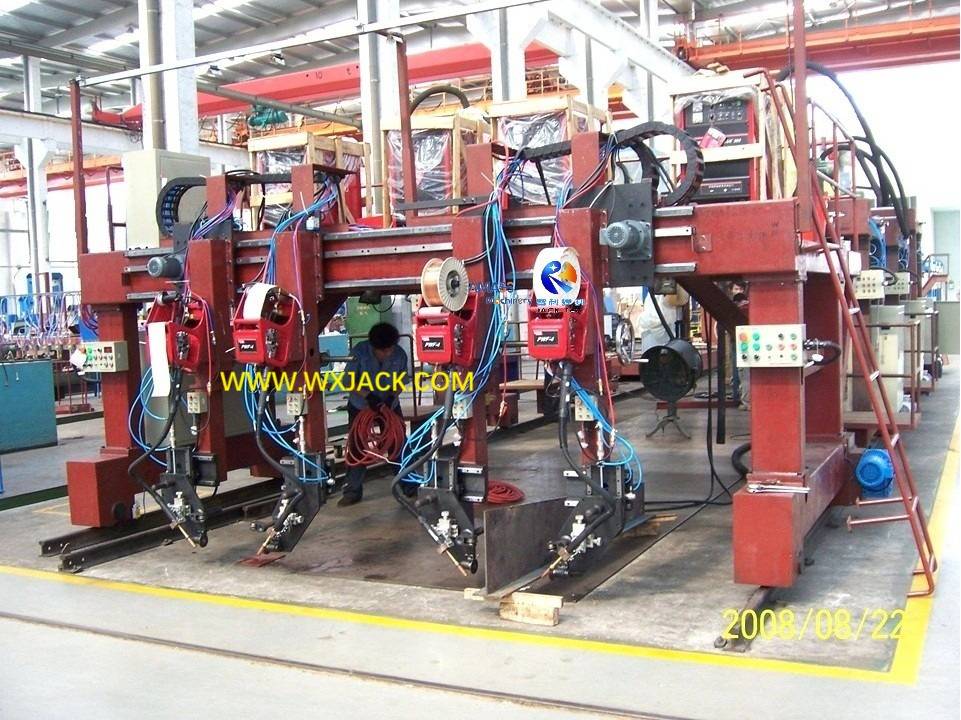

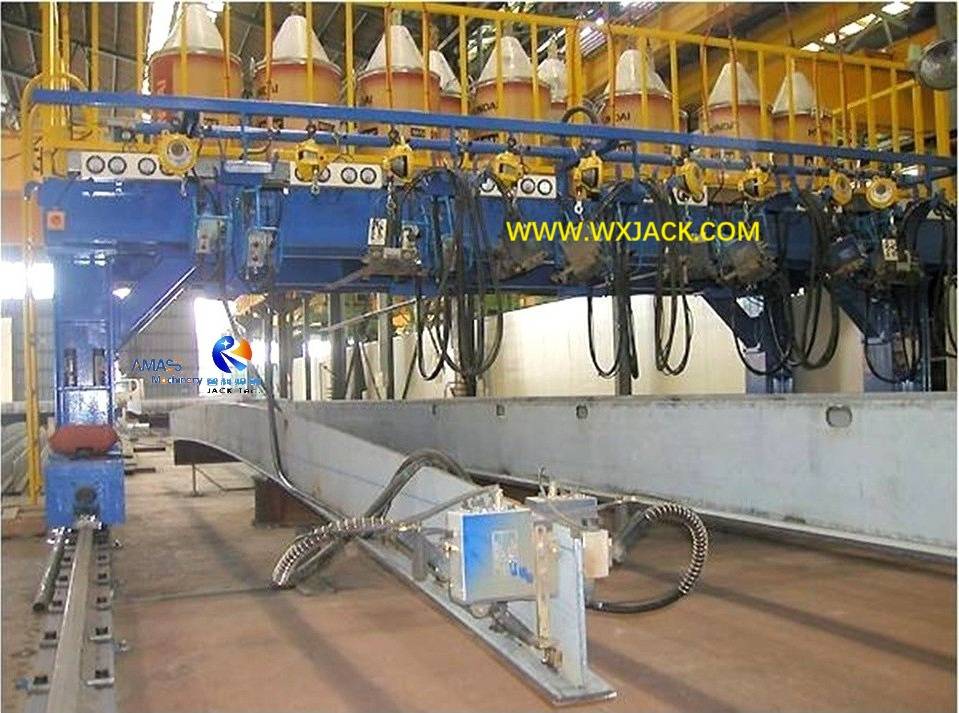

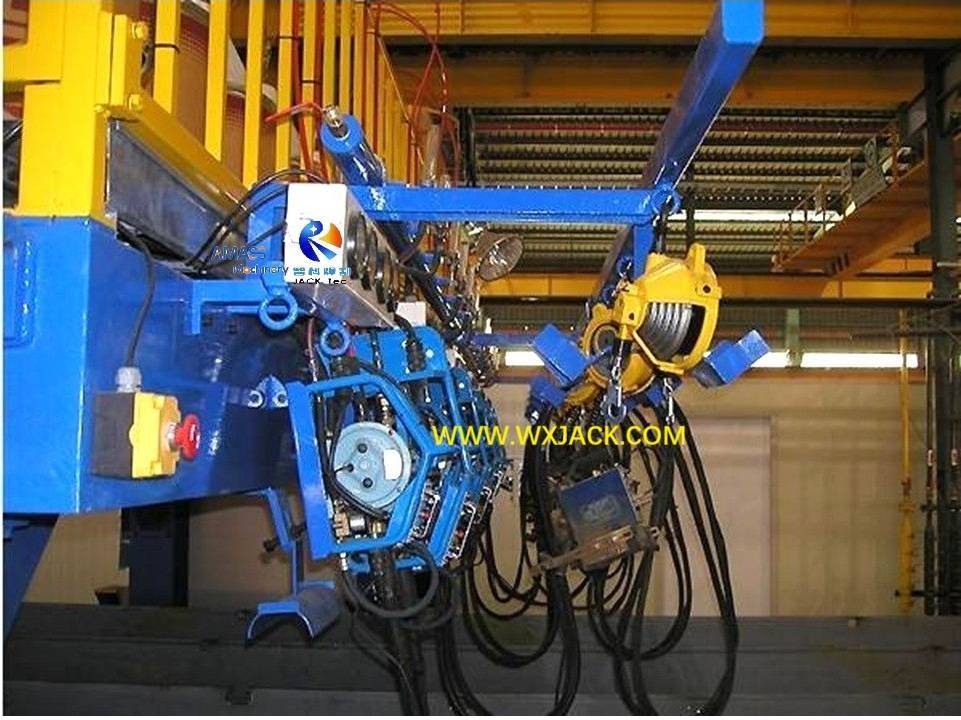

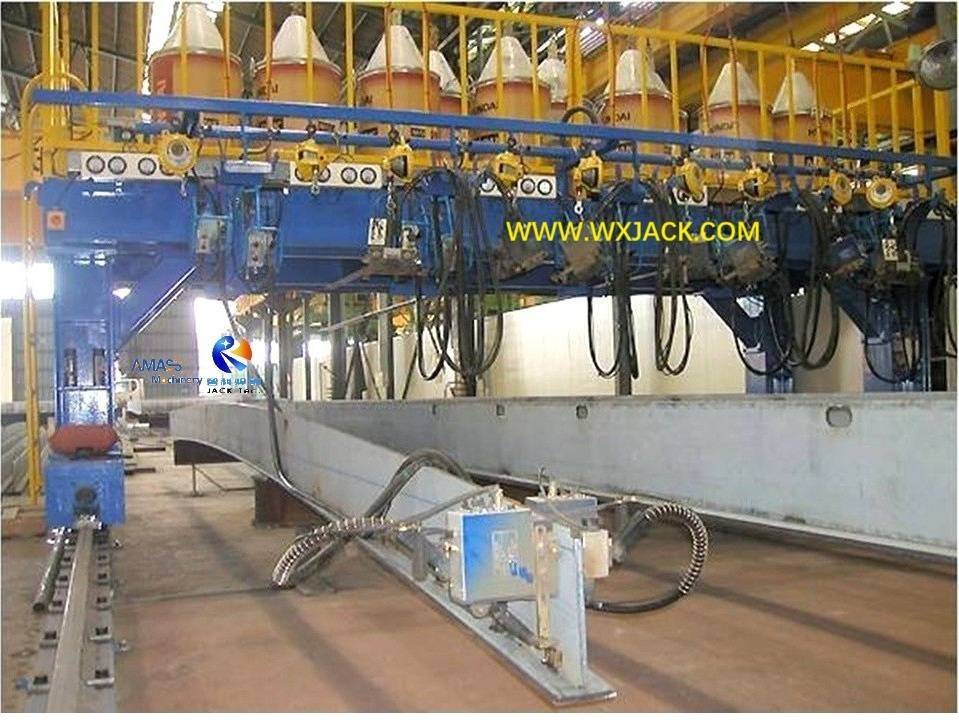

c) Además, para aumentar la eficiencia del producto, la máquina soldadora de vigas en T de cabezales múltiples suele estar equipada con varios (4 a 5) sopletes de soldadura, para completar la soldadura de varias piezas de vigas en T simultáneamente:

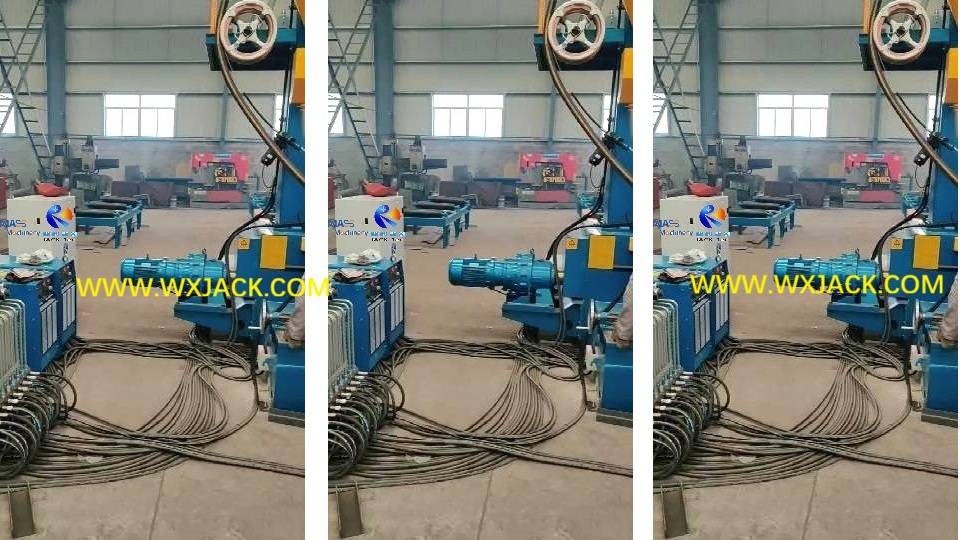

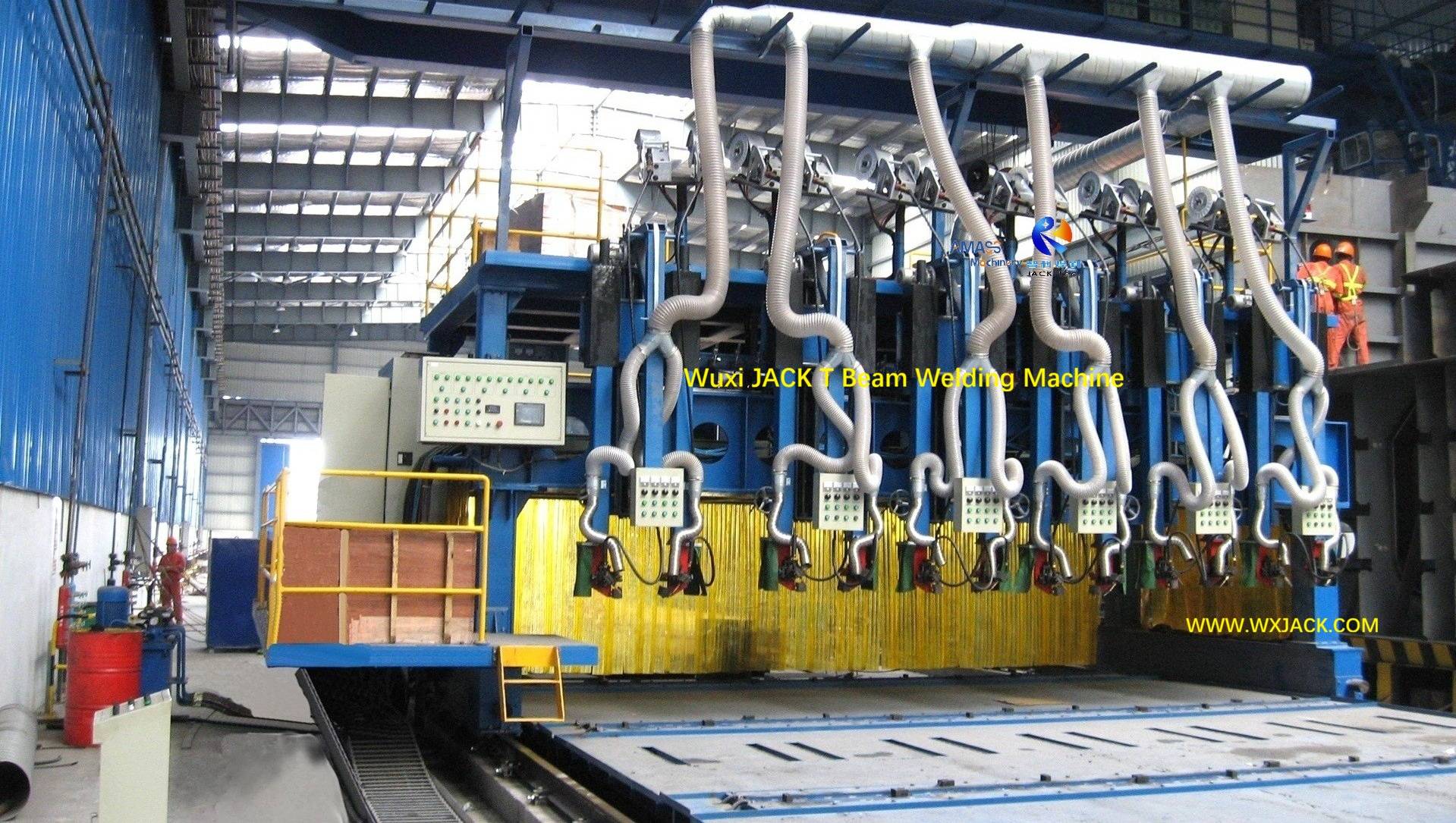

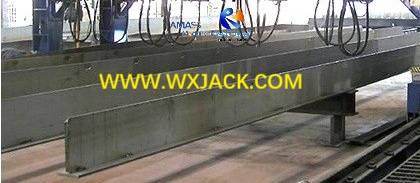

d) Se están soldando 4 piezas de vigas en T en la máquina soldadora de vigas en T de cabezales múltiples Wuxi JACK: ( Fig.3 )
2) Máquina redondeadora de bordes en la línea de producción de vigas en T para uso en construcción naval:

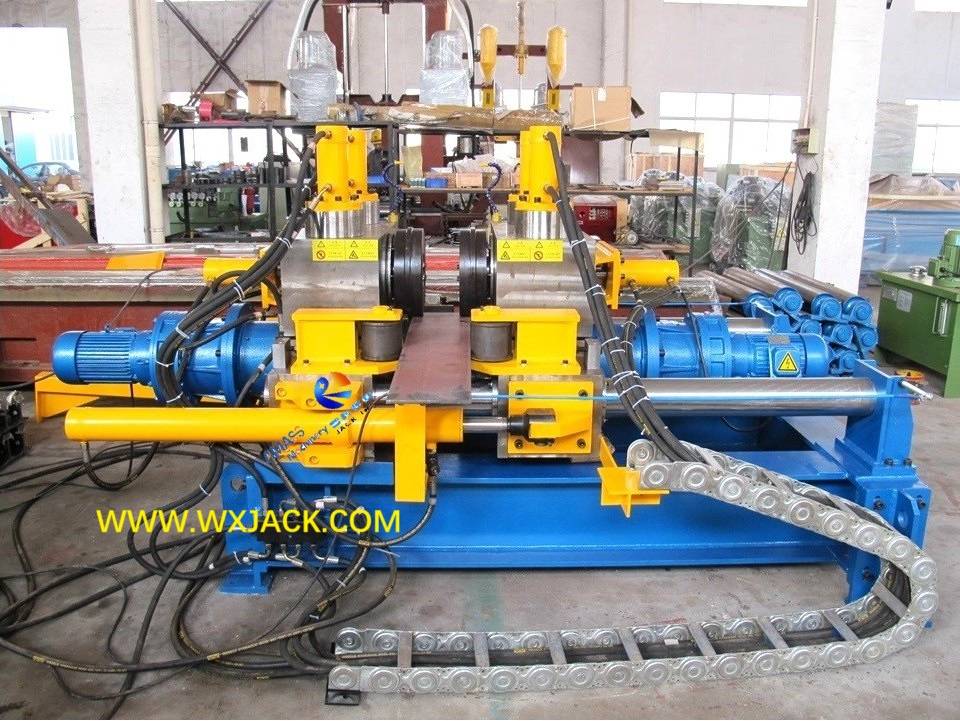

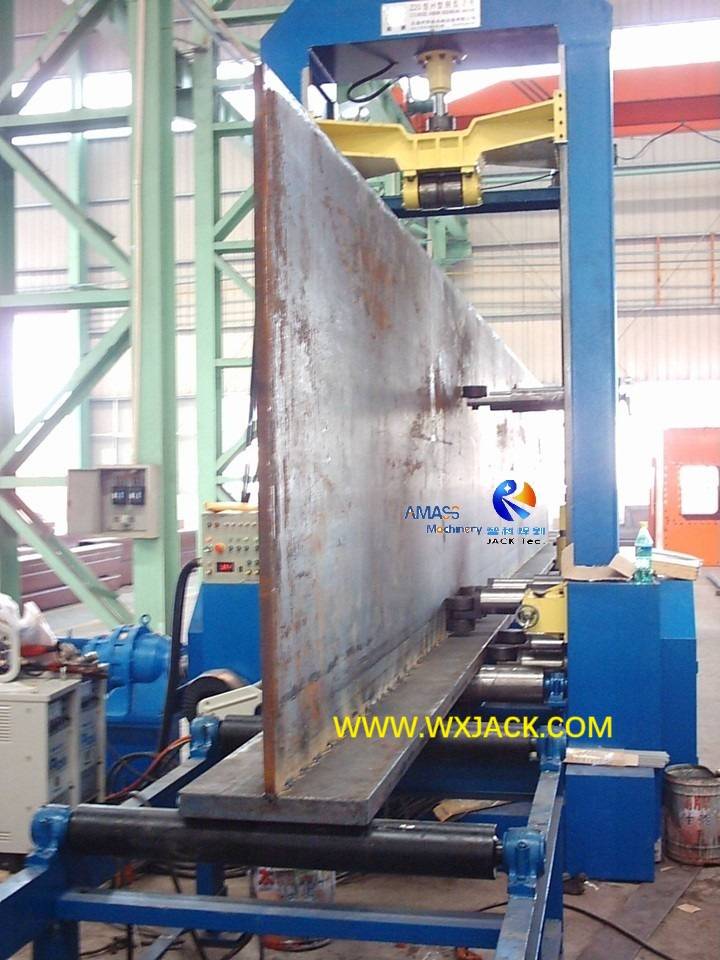

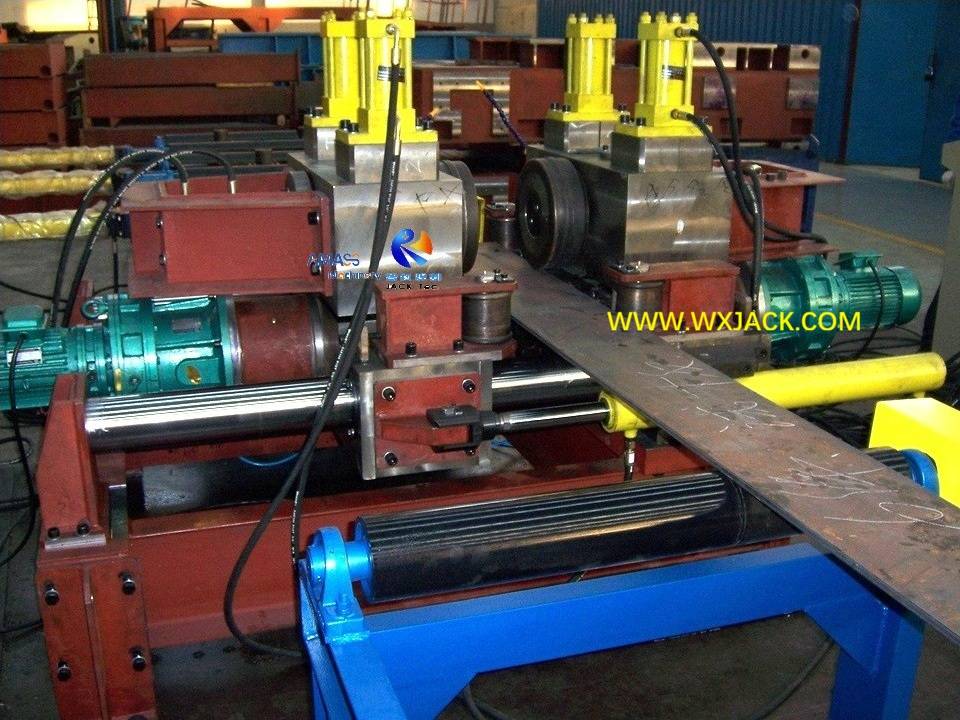

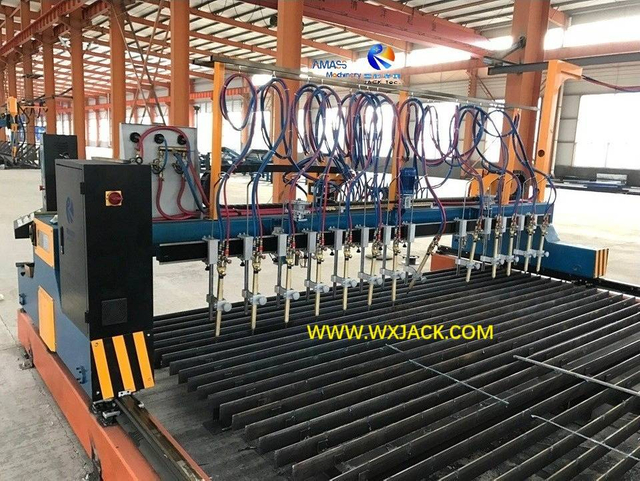

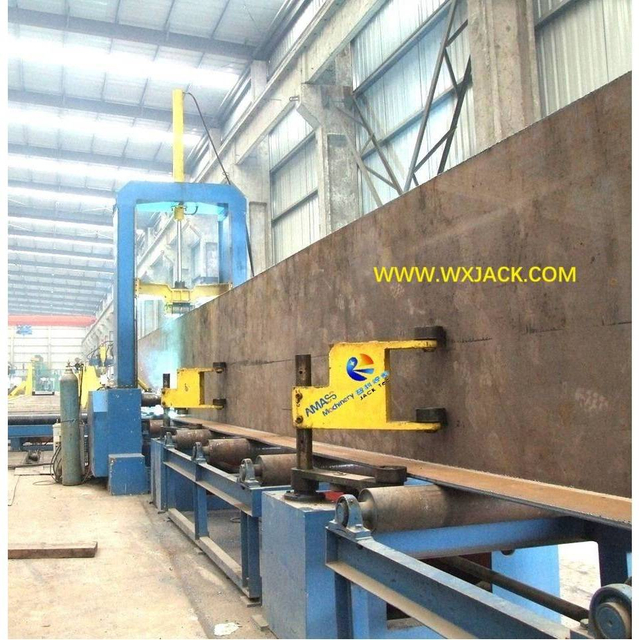

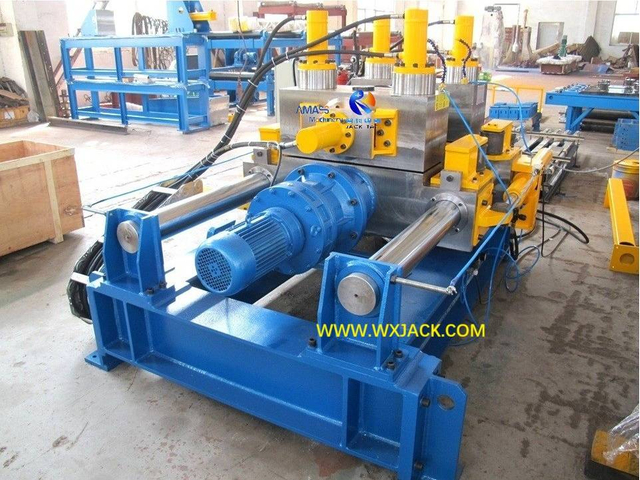

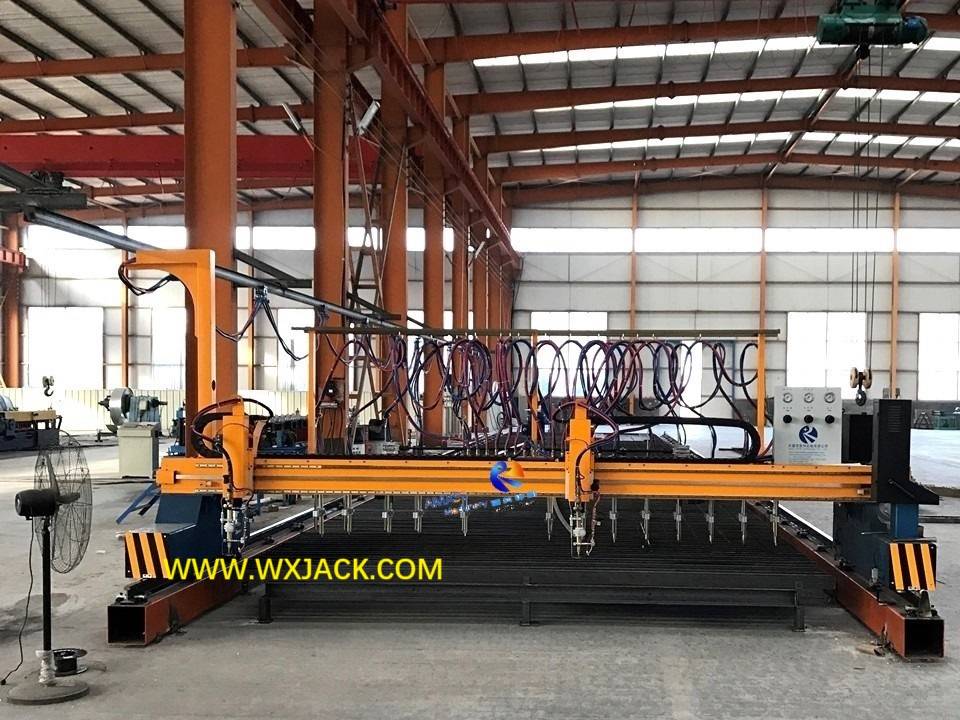

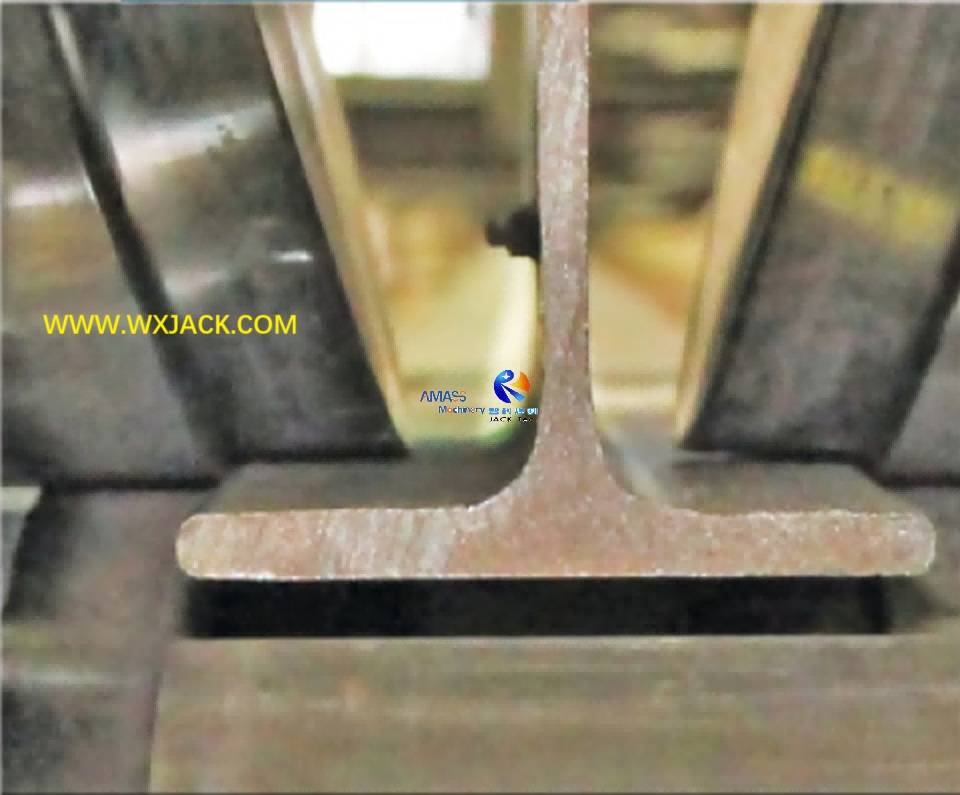

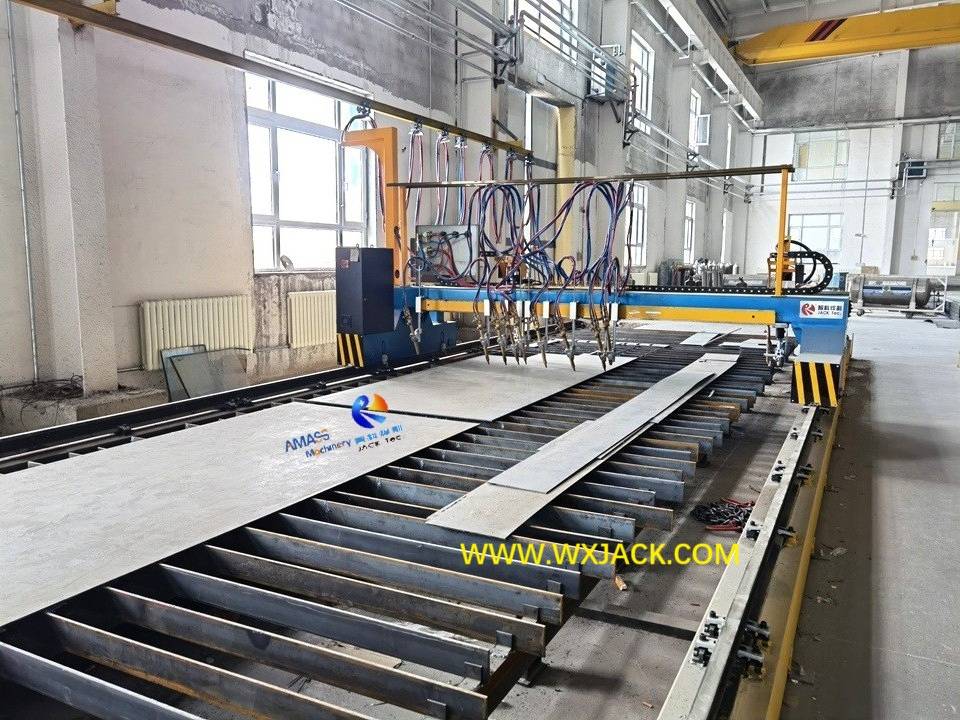

a) Otra diferencia importante y crucial entre la construcción naval y el uso de vigas en T para estructuras de acero para su tecnología de producción es , que después de cortar la placa de acero con una máquina cortadora de placas de tiras CNC, y antes de ensamblarla y soldarla por puntos en la máquina de ensamblaje de vigas en T, la placa final (placa horizontal) y el refuerzo (placa vertical) deben tener su borde redondeado y recortado, en la máquina redondeadora de bordes RH800 a RH1000;
b) Esto se debe a que las vigas T utilizadas en la construcción naval siempre funcionan en ambientes húmedos con alta humedad, lo que debe fortalecerse para su capacidad adhesiva de pintura. Esto se logra con la operación de redondeo de bordes;
3) Especificaciones de la pieza de trabajo terminada de la línea de producción de vigas en T para construcción naval:
El tamaño de la viga en T utilizada en la construcción naval es algo más pequeño que el de la estructura de acero:
a) La altura del refuerzo (placa vertical) suele estar en el rango de 300 mm a 1000 mm;
b) El espesor del refuerzo (placa vertical) es de 8 mm a 20 mm;
c) El ancho de la placa final (placa horizontal) está en el rango de 100 mm a 500 mm;
d) El espesor de la placa terminal (placa horizontal) es de 10 mm a 40 mm;
2. Máquina de fabricación de vigas en T para uso en estructuras de acero:
1) Modo de soldadura en la máquina soldadora de vigas T con propósito de estructura de acero:
En la planta de estructuras de acero, al igual que la línea de producción de vigas H, la operación de soldadura terminada en la viga T es SAW (soldadura por arco sumergido). Puede ser:
a) Cualquiera de los clientes corta una pieza de viga H terminada por la mitad, en 2 piezas de viga T;
b) O una sola vez de operación de soldadura desde una pieza de brida y alma, en la viga T (para producir soldadura de viga H, la operación de soldadura debe implementarse 2 veces);
2) No es necesario redondear los bordes en la ruta del proceso de producción de vigas en T con estructura de acero;
3) Especificaciones de la pieza de trabajo de la línea de producción de vigas en T con estructura de acero:

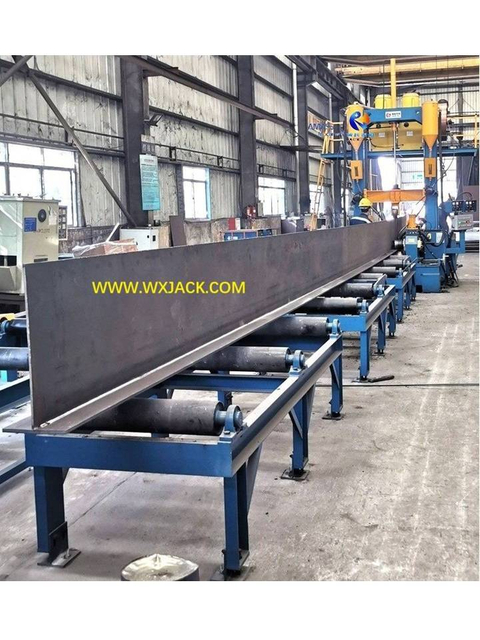

Aplicación de estructura de acero La viga T tiene dimensiones mayores que las de la construcción naval:
a) La altura del refuerzo de la viga T (placa vertical) suele estar en el rango de 200 mm a 1500 mm,
b) El espesor del refuerzo de la viga T (placa vertical) es de 6 mm a 32 mm;
c) El ancho de la placa terminal de la viga T (placa horizontal) está en el rango de 200 mm a 800 mm;
d) Espesor de la placa del extremo de la viga en T (placa horizontal) de 8 mm a 40 mm;
4) Aplicación de la línea de producción de vigas en T con uso de estructuras de acero:

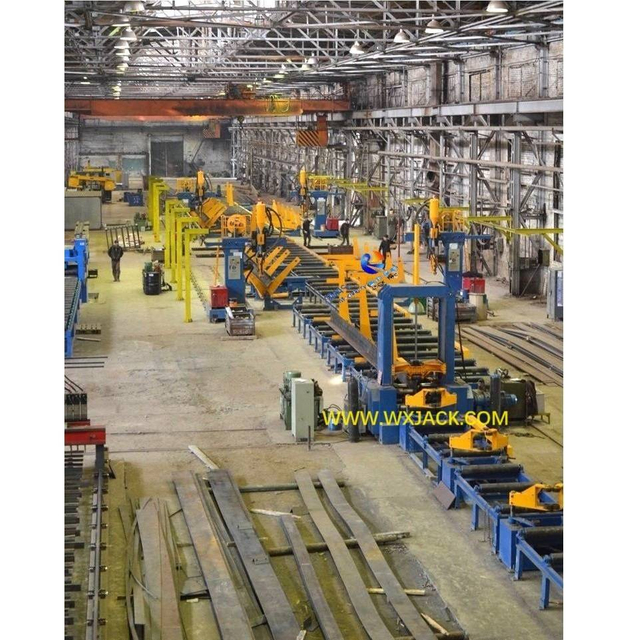

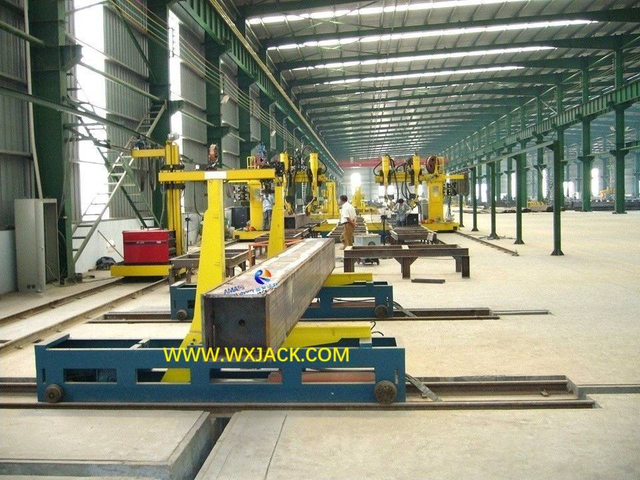

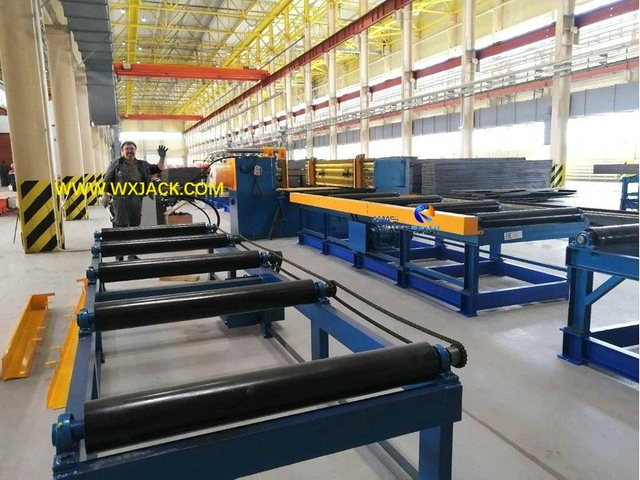

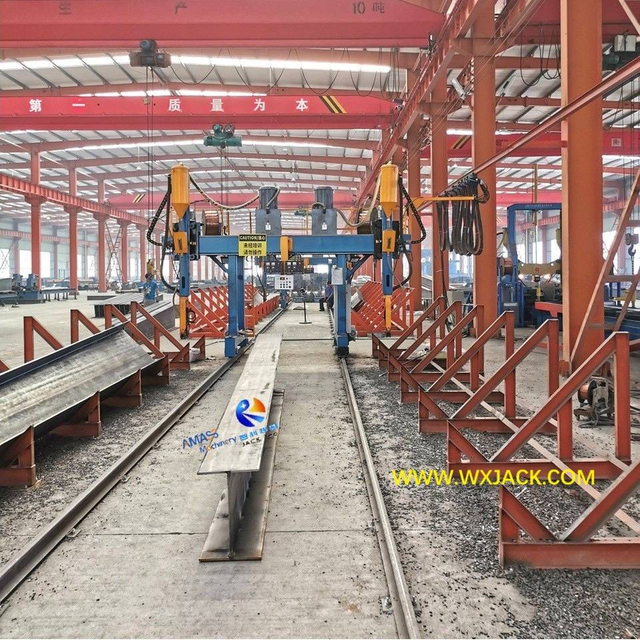

Rara vez existe un grupo de línea de máquinas de propósito exclusivo para la producción de vigas en T en una planta de estructuras de acero. Por lo general, tiene la forma de una línea de producción de vigas en H y una máquina de fabricación de vigas en H, que pueden producir tanto vigas en T como vigas en H, a veces incluso vigas en caja. Por ejemplo, la máquina soldadora SAW de vigas H modelo LHT puede soldar vigas BOX H Beam T con un solo conjunto de equipos.
