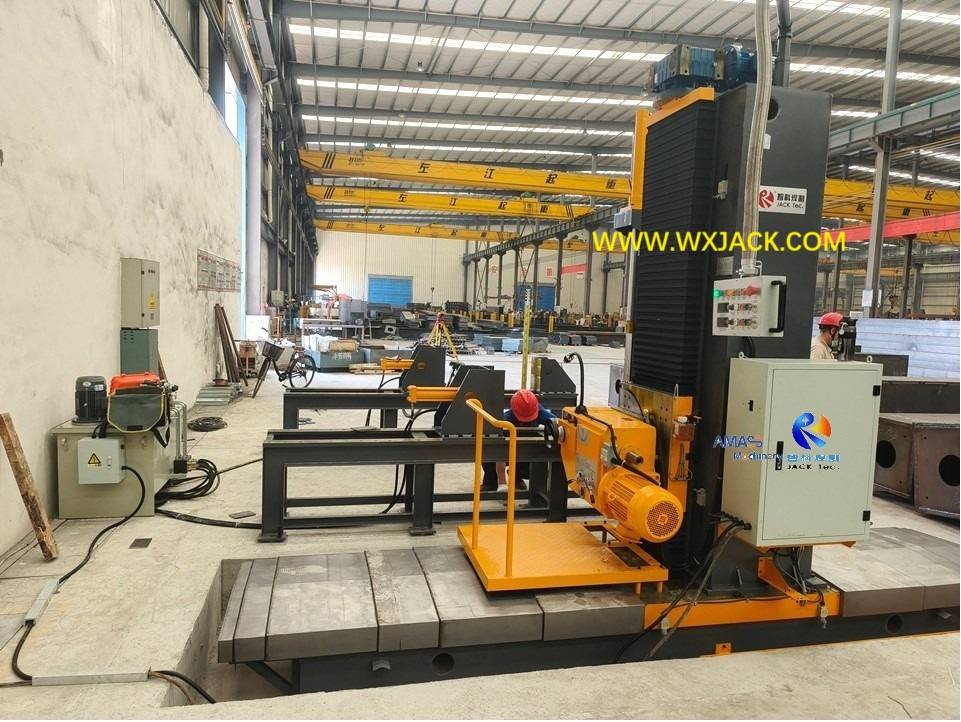

DX1530 Estructura de soldadura Máquina del extremo para el extremo para piezas largas

A.  Alcance y amplio uso de DX15XX y DX12XX Modelos de tamaño convencional Estructura de soldadura Miembro H Máquina de fresado de cara de haz H Viga:

1. Modelos convencionales de la caja de fresado de extremo de la viga IH:

En la industria de la estructura de acero, la altura de la altura de fresado de la cara final de 1,500 mm ( modelos DX15XX , por ejemplo, DX1530 ) y 1,200 mm ( modelos DX12XX , por ejemplo, DX1215 ) se atribuyen como una máquina de molienda de la viga de Hi Vigue de Modelos Hi Convencional, o estándar , que se adaptan a las alturas de la estructura de acero de la estructura de acero de la estructura de acero:::::

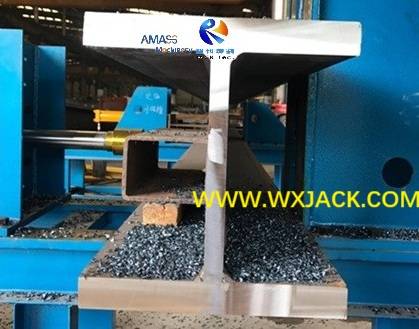

1)  H viga: ( Fig.1 )

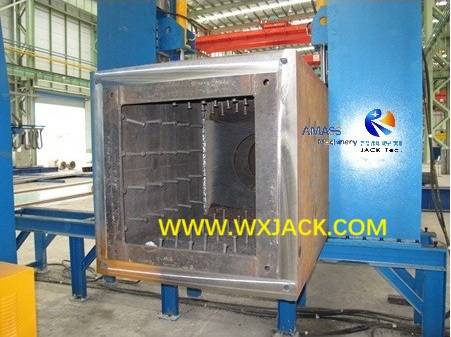

2)  Viga de caja: ( Fig.2 )

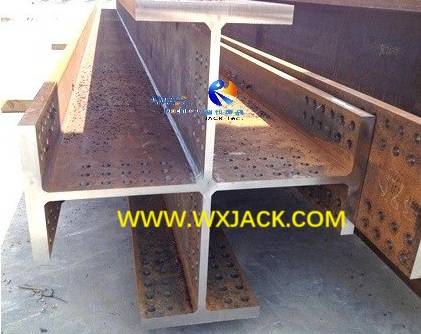

3)  Viga cruzada: ( Fig.3 )

Como la serie más venta de la serie de más del 70% del uso práctico de la máquina;

2. Uso de DX1530 y otro cuadro de estructura de acero estándar IH Máquina de cara de viga:

1)  Función y estación de trabajo: esta máquina herramienta es para realizar el mecanizado de la cara final en ambos extremos de los miembros de la estructura de soldadura o acero rodante, incluido el haz H de h viga/ haz de caja. En un taller de estructura de acero, se despliega en la estación EOL (extremo de la línea) de la línea de producción de viga de haz H/ línea de producción de haz de caja;

2)  Ventaja: la máquina tiene puntos fuertes de operación amistosa y ejecución económica. Es equipo indispensable para productores profesionales en la industria de la estructura de acero;

3)  Industria aplicada: DX1530 y otros modelos convencionales se aplican en industrias de estructura de acero/ químico/ recipiente a presión/ construcción naval/ construcción de puentes/ fabricación de maquinaria;

3. Fondo de la estructura de acero DX12XX y DX15XX Estructura de acero H Máquina de cartera de caras del extremo del haz:

Como los dos modelos estándar más prominentes,

1) Igual que DX15XX, DX1215 es otro modelo de tamaño pequeño y medio seleccionado con frecuencia, especialmente en los primeros años de evolución de la máquina, en esos años DX1215 tenía el volumen de venta más grande. La mayor altura de la pieza de trabajo disponible para el final es de 1,200 mm;

2) En los últimos años, DX1520 toma gradualmente el lugar de DX1215, convirtiéndose en el modelo de venta número 1. La razón es: la pieza de trabajo de altura de 1,500 mm (haz h/ haz) toma la corriente principal en el tamaño de las materias primas del uso de la estructura de acero;

3) Comparativamente, hoy en día, la máquina de frescura de extremo de haz DX1215 Hi se usa principalmente para el extremo en las piezas de trabajo de estructura de acero de tamaño pequeño y mediano:

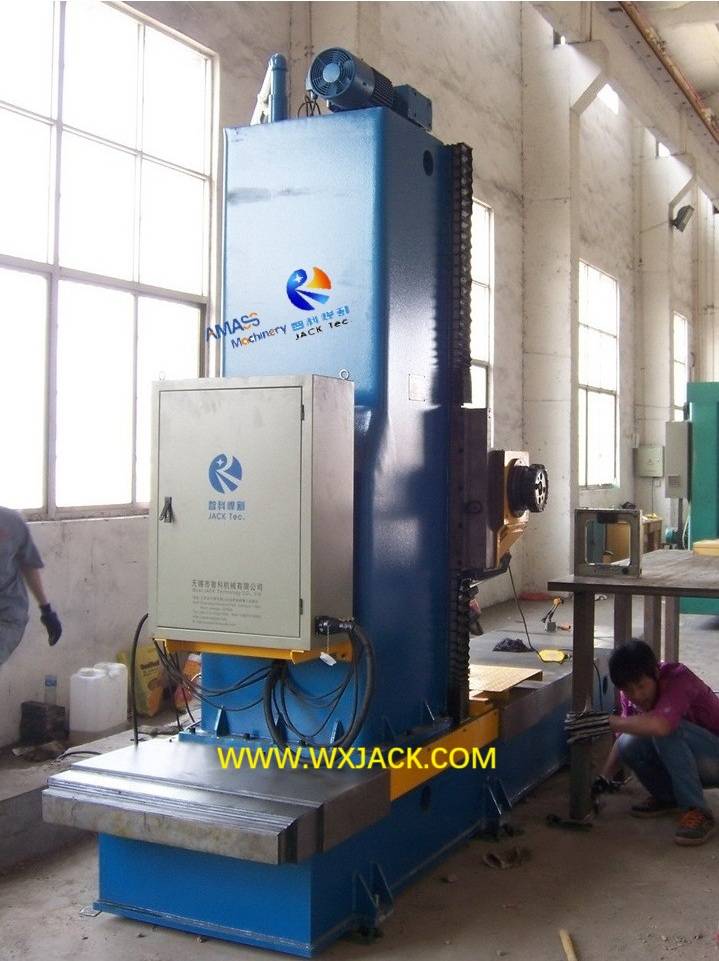

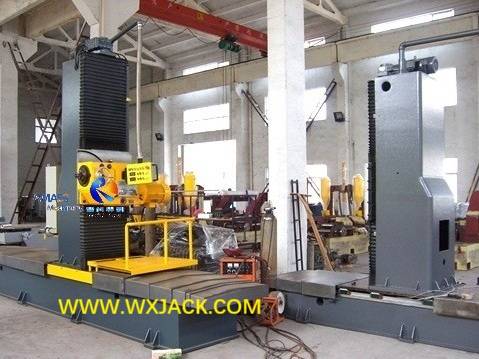

4) En el taller de ensamblaje Wuxi Jack, un conjunto de DX1520 ( izquierda ) y un conjunto de modelo DX1215 ( derecha ), con diferencia de altura de 300 mm : ( Fig.4 )

B. Estructura y principio de trabajo de la caja de fresado de final de viga convencional IH:

1. Estructura general de la máquina estándar IH Beam End Machine:

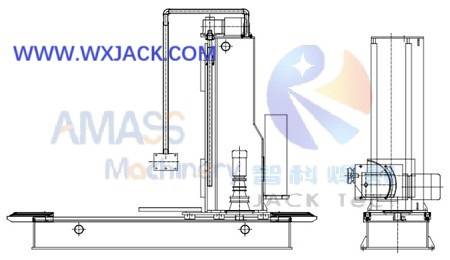

a)  Boceto de diseño rugoso en la máquina modelo DX1520 : ( Fig.5 )

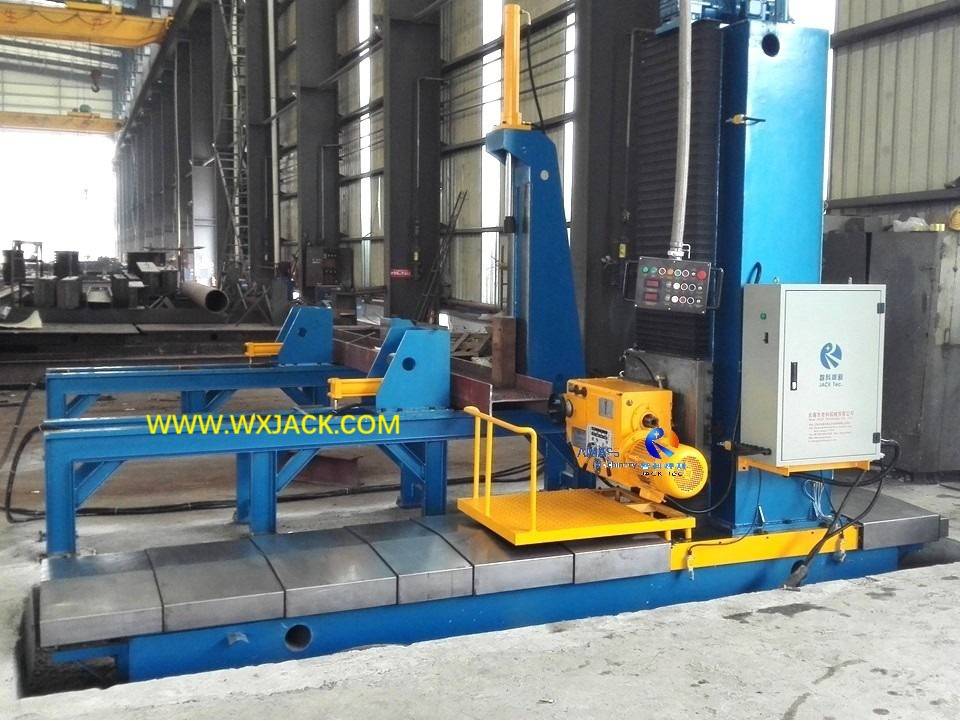

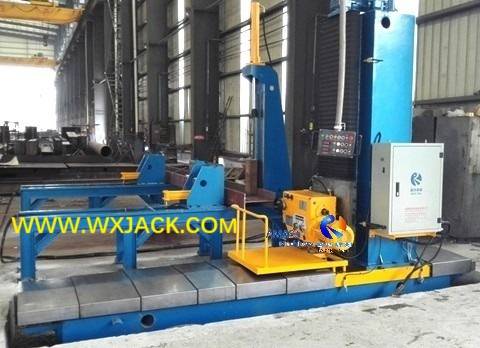

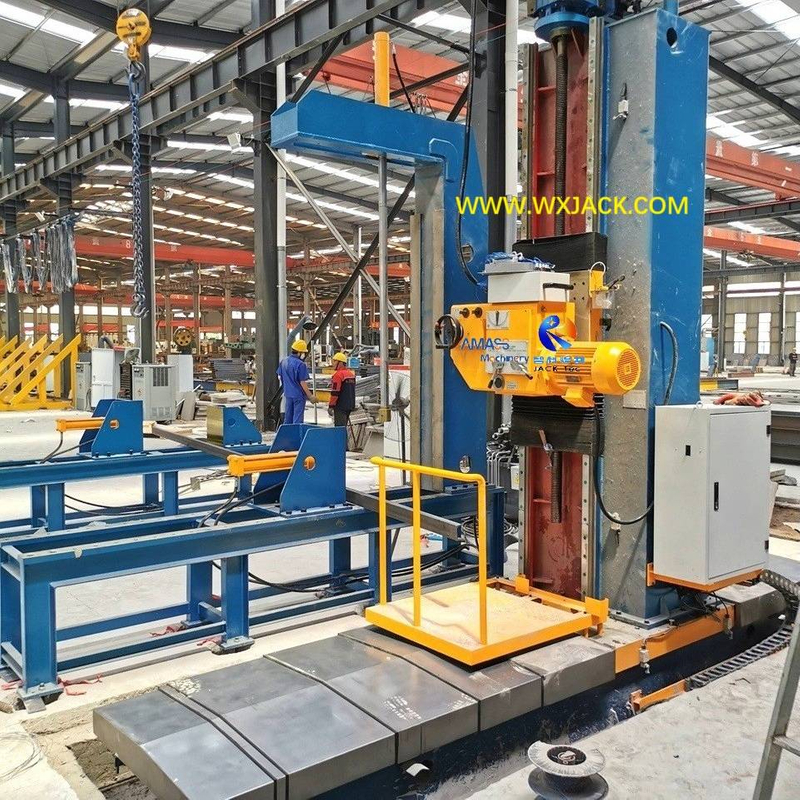

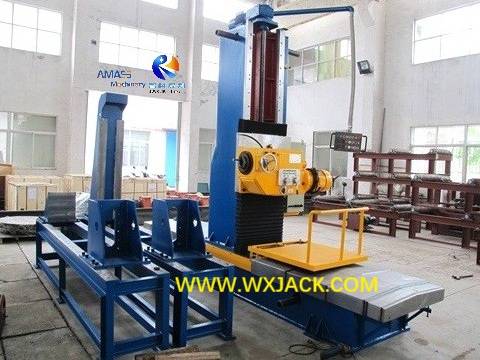

b) Un conjunto de acabados ensamblados Wuxi Jack DX1520 Manaina del modelo: ( Fig.6 )

La configuración completa en un conjunto de series DX tiene unidades principales de:

1) Unidad de mecanizado: cabeza de fresado y cortador de fresado;

2) Marco principal mecánico: columna vertical y lecho horizontal;

3) Unidad de abrazadera de la pieza de trabajo: tabla de sujeción de accionamiento hidráulico y soporte;

4) Guía de carro de cabeza de fresado: Hiwin Precise Lineal Guiderail y Safeguard Unit;

5) Drive and Transmission: sistema de alimentación mecánica;

6) sistema de control eléctrico;

7) estación de bomba hidráulica;

2.   Principio de trabajo de la estructura de acero H Máquina de fresado de la cara del extremo del haz:

1) El cabezal de fresado es un mecanismo de ejecución en la máquina, realizando trabajo de fresado de cara final en plano vertical recto de pieza de trabajo:

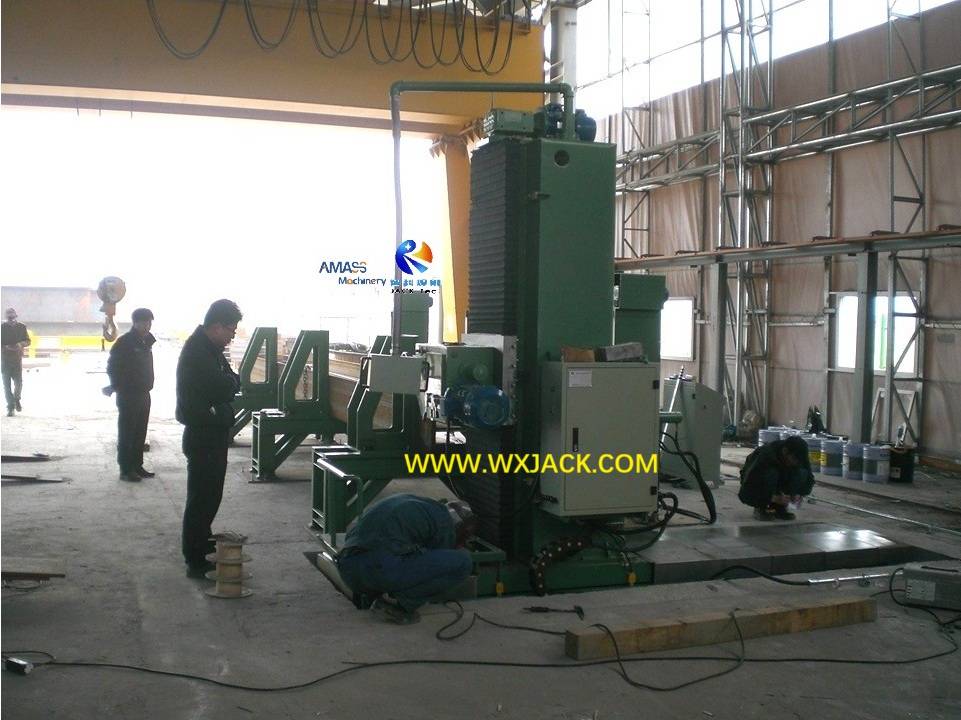

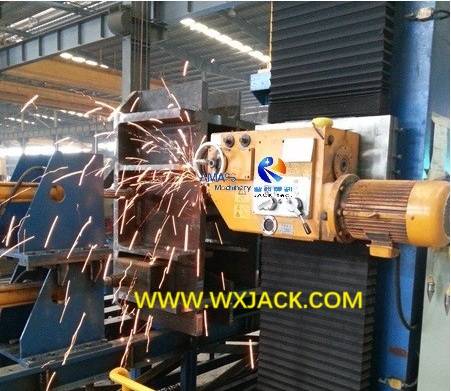

2)  Momento de fresado de la cara final en la pieza de trabajo de la estructura de acero, en Wuxi Jack DX1530 Model Box IH Máquina de fresado en extremo: ( Fig.7 )

3) fresado de dirección horizontal: durante el trabajo, la columna vertical de la máquina se mueve hacia la izquierda y hacia la derecha a lo largo del lecho base horizontal, en la carrera válida de 1500 mm a 4000 mm , cumpliendo la operación de fresado de extremo de dirección horizontal, control de velocidad del inversor;

4) fresado de dirección vertical: cuando el carro de fresado se mueve hacia arriba y hacia abajo a lo largo de la columna vertical, en la carrera válida de 1200 mm a 1500 mm, ,  cabezal de fresado cumple la operación de fresado de extremo vertical, también control de velocidad del inversor;

5) En los modelos de control regulares, en cualquier momento de operación, solo se lleva a cabo la fresación de una dirección , ya sea horizontal o vertical. Esto es diferente de la máquina de molienda de extremo de la caja de control CNC , el cabezal de fresado puede moverse en ambas dirección simultáneamente, adquiriendo en un complicado trabajo de fresado de trazas.

3.  Frilling Control de velocidad de trabajo y visualización en la máquina de fresado de la cara del extremo del haz de acero:

1) En los modelos convencionales, la máquina con control de retransmisión, la velocidad de fresado de la cara final de las direcciones horizontales y verticales, es ajustable dentro del rango de 100∼ 800 mm/min, a la manera de la unidad de frecuencia variable;

2) En las máquinas de modelos Wuxi Jack DX, hay 2 piezas de inversor de CA y 2 conjuntos de medidores de visualización digital , para indicar en la velocidad de fresado de la cara del extremo en tiempo real en dirección horizontal y vertical, respectivamente. Comparativamente, en muchos competidores, solo , hay 1 pieza de inversor de CA, para ahorrar el costo de fabricación de la máquina:

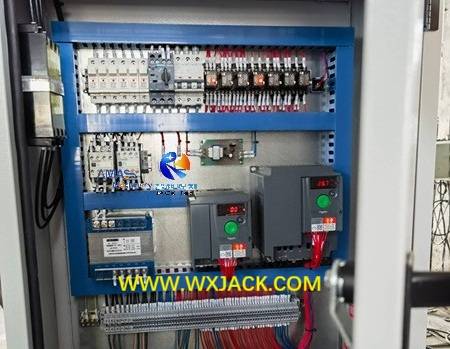

a)  Gabinete de control de Wuxi Jack Box IH Machine de fresado de la viga, 2 piezas de inversores de CA de diferentes potencia, para conducir la cabeza de la molienda a lo largo de la dirección horizontal y vertical respectivamente: ( Fig.8 )

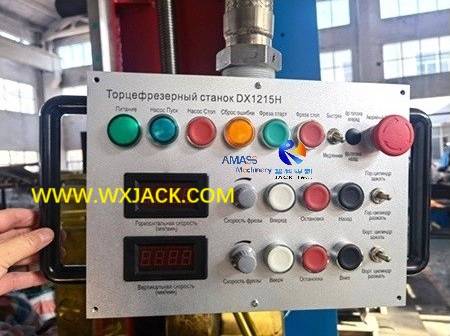

b)  Panel de operación , con 2 piezas de pantalla digital en la velocidad de fresado de la cara en extremo: ( Fig.9 )

C. Unidades principales de los modelos convencionales Box IH Machine de cara de haz:

1.   Hiwin Guidera de guía de bolas de servicio pesado:

1) En esta máquina, el movimiento de la cabeza de fresado a lo largo de las guíasas horizontales (ancho de la pieza de trabajo) y vertical (altura de la pieza de trabajo) es una guía lineal precisa de servicio pesado, que aparece en una fuerte capacidad de carga/ pequeño espacio libre y alta precisión:

2) Hiwin  lineal Guiderails de Wuxi Jack DX Model Máquina: ( Fig.10 )

2.  El panel operativo es a la manera de sobresalir un colgante, al mismo nivel de altura que el personal operativo. Verifique la Figura 9 como . se puede girar 360 °, fácil para la configuración y el monitoreo del cortador de operadores;

3.  Protección en Guiderail en la caja de fresado de extremo de Hi Beam:

1)  Carrera de altura: la Guidera en la columna vertical está protegida con un escudo de órganos de color negro, evitando que las archivos de metal salpicen sobre él y dañen;

2)  Carrera horizontal: la Guidera en el lecho horizontal está protegido con una cubierta anidada telescópica, que está hecha de acero inoxidable. Esta unidad de protección tiene un buen sellado, disipación de calor y largo usando la vida:

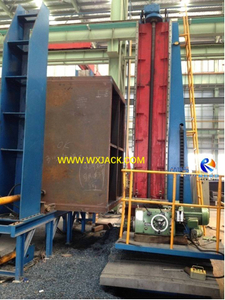

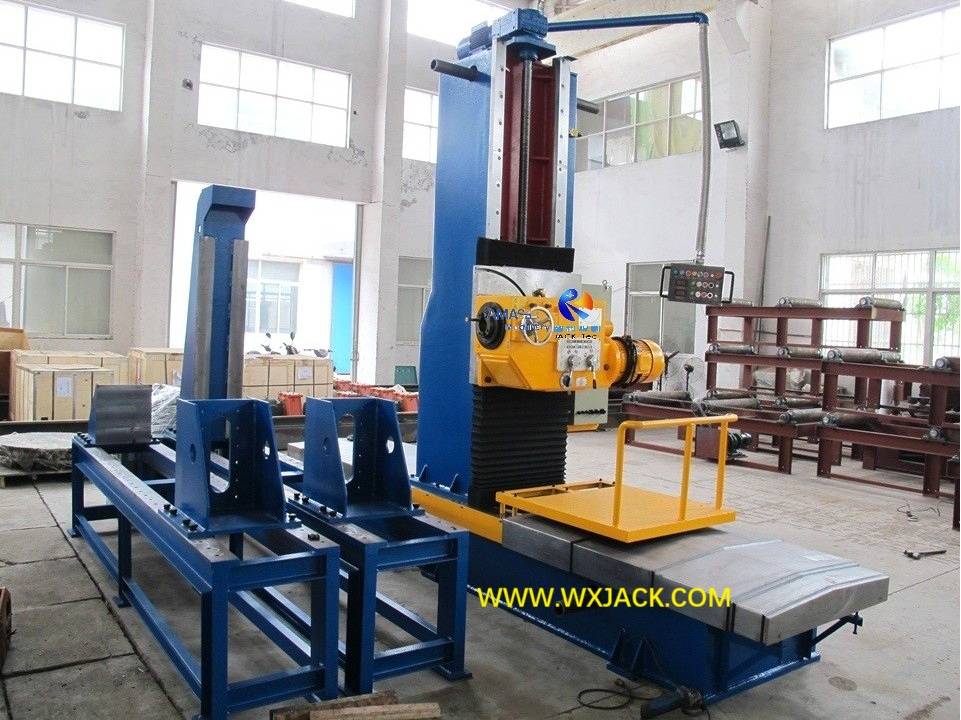

3)  Wuxi Jack DX1520 Manaina modelo, escudo de órganos de color negro en columna vertical y cubierta telescópica de acero inoxidable en el lecho horizontal: ( Fig.11 )

4.  Marco principal mecánico de la máquina: el lecho horizontal y la columna vertical son toda la estructura de soldadura, que se recocen integralmente después de la fabricación, de alta precisión, estabilidad y sin deformación;

5.   Mina de fresado de la caja de acero Cross IH Máquina de fresado de la cara del extremo del haz:

Adoptada se produce con la fábrica china de máquinas herramienta de máquinas de máquinas de máquinas continentales, HD750;

Tiene puntos característicos y fuertes de:

1) eficiencia de alta potencia y recorte de fresado;

2) estructura razonable y rendimiento confiable;

3) Rango revolucionario de huso adaptable de amplia velocidad;

4) operación de un amigo de usuario con un ajuste conveniente;

5) buena rigidez y bajo ruido de funcionamiento;

6) alta eficiencia y operación conveniente;

7) La revolución de su cuchilla facer puede modularse mediante vástago de mano de acuerdo con el tamaño de la cabeza del cortador:

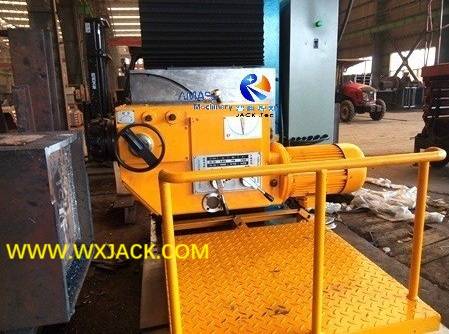

Cabezal de fresado de alto rendimiento de alta potencia de 7.5kW, equipado con modelos Wuxi Jack DX Box IH Bream End Freshing Machine: ( Fig.12 )

8) El cabezal de fresado se puede girar integralmente 0 ° ~ 45 ° a lo largo de su placa de instalación vertical, por lo que se puede cortar el surco durante el trabajo de la caja de la máquina de fresado del extremo del haz. Esta es la característica única de los productos Wuxi Jack;

6.   Lubricación: el lecho horizonal está equipado con bomba lubricante manual, haciendo una buena lubricación en las Guiderils:

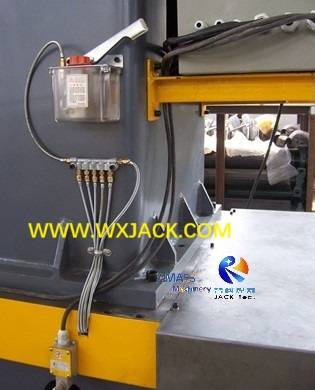

Mecanismo de manipulación de la bomba de lubricación: ( Fig.13 )

7. La cabeza del cortador de fresador y la cuchilla de cortador son de tipo estándar, que se puede comprar convenientemente en el mercado internacional. El material de la cuchilla facer es acero de carburo cementado:

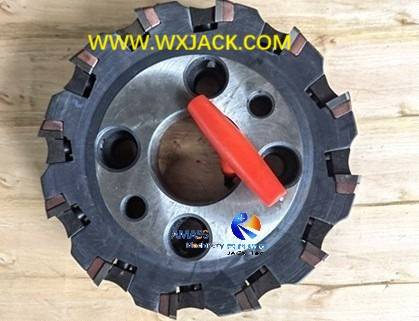

Cabezal del cortador de fresado de especificaciones D200 , equipado con Wuxi Jack DX Modelos Tamaño convencional Estructura de acero H Máquina de fresado de la cara del haz del haz: ( Fig.14 )

D. Parámetros técnicos de DX12XX y DX15XX Modelos estándar Estructura de acero H Máquina de fresado de la cara del haz del haz:
