1. Aplicación de la máquina de soldadura de tachuela de tubería grande PTW :

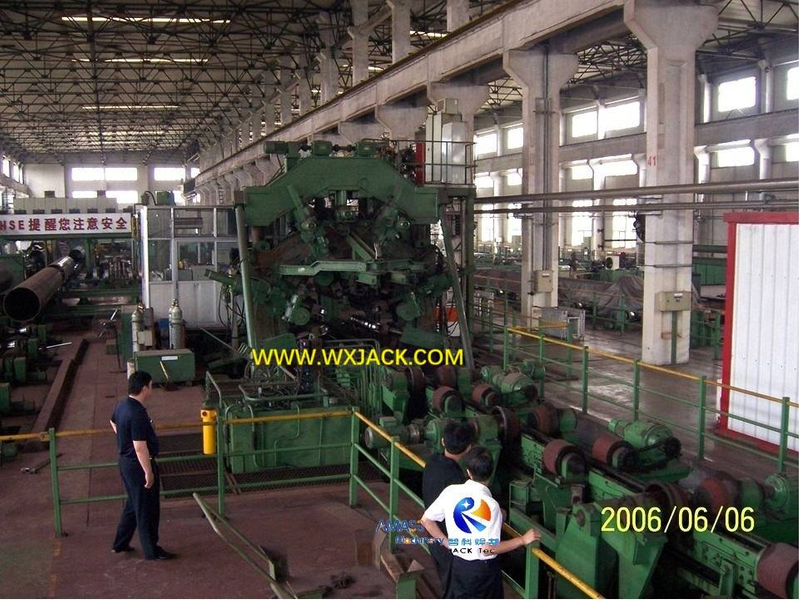

La máquina de soldadura de tachuela de tuberías de servicio pesado es el segundo equipo, en la línea de producción de tubería de soldadura longitudinal de gran diámetro para la aplicación de gasoductos de gasolina. Considerando el máximo. La longitud de la pieza de trabajo de tubería grande para soldar es de hasta 30 m, la vista general de esta gran maquinaria solo se puede tomar como una pequeña vista lejana como se adjunta.
2. Producción de gasolina de petróleo:
1) Antecedentes: La demanda de petróleo y gasolina se originó a fines del siglo XX . En la víspera de New Millennium, el año de 2000, el proyecto de la transmisión de gas de oeste a este en China requería una gran demanda de producción de tubos de soldadura longitudinales de gran diámetro con soldadura por arco sumergido;
2) Las máquinas involucradas en esta línea de producción se enumeran en la sección del producto anterior de 'Máquina de molienda de borde de tipo de móvil de placa de servicio pesado ', verifique;
3) El producto terminado de la tubería de gran diámetro de esta línea de producción tiene una especificación del rango de diámetro φ500 ~ φ1200 mm, espesor 12 ~ 25 mm y longitud 20 ~ 30m;
4) del cual el equipo de soldadura de tachuela grande de esta sección del producto está instalado en la mitad de la línea de producción, es para la forma final de la tubería grande.
3. Proceso de trabajo del equipo de soldadura de tachuela PTW PTW : Equipo de soldadura:
1) Esta gran máquina está en la etapa intermedia de la línea de producción de tuberías de soldadura longitudinales de gran diámetro;
2) con el borde de la placa molido con fresa de borde de servicio pesado, antes de doblarse en forma de curva con máquina de flexión previa, y doblarse en una forma de ronda áspera con un gran freno de prensa de tonelaje, hay espacio deja de alrededor de 100 mm de ancho que necesita ser unido para la formación final de la tubería;
3) Para el proceso de soldadura de tachuelas de tuberías, hay dos opciones: una es por trabajo manual; El otro es 2 la soldadura automática de Co. La máquina de soldadura de tachuela de tuberías de servicio pesado de esta sección de producto se adopta con el segundo modo;

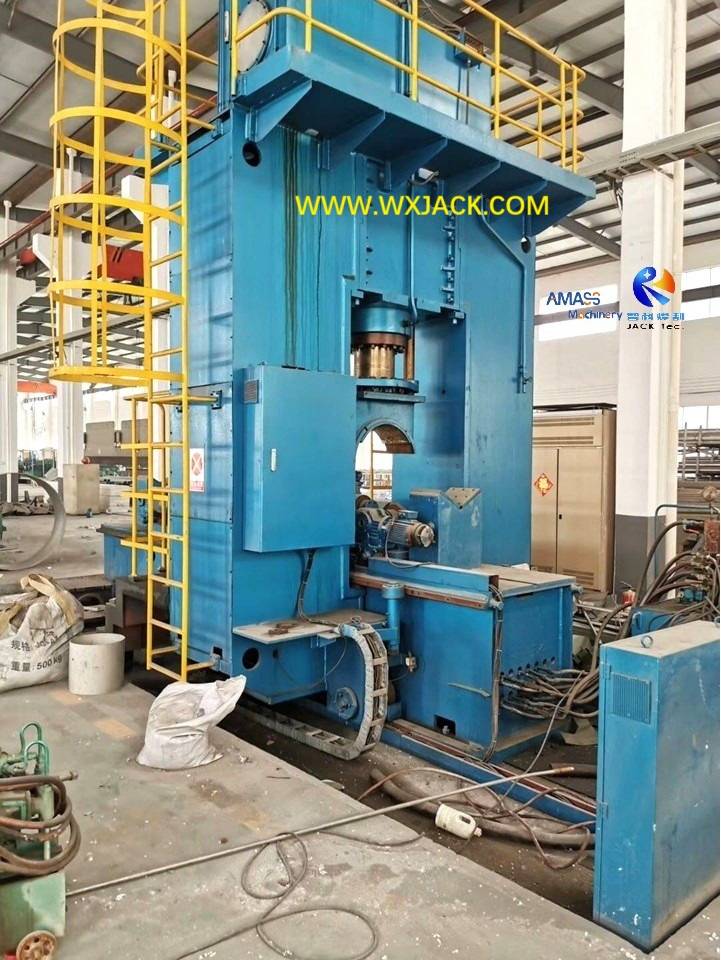

4) La imagen adjunta muestra el proceso final de formación y soldadura de táctica, que se implementa en esta gran maquinaria;

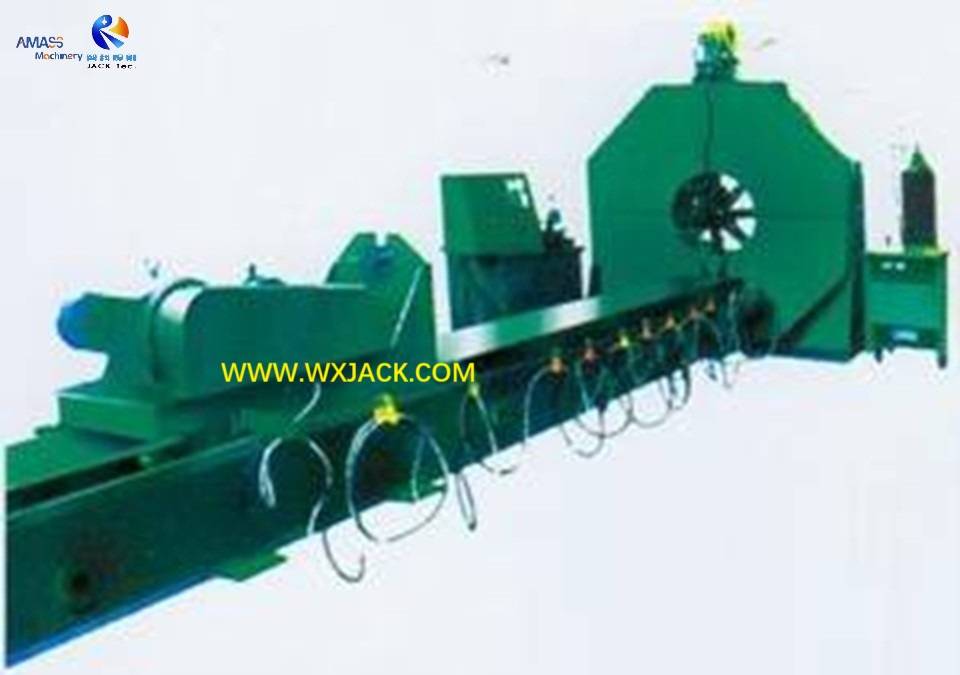

5) En el extremo frontal del cuerpo de la máquina longitude, es la unidad de trabajo de la máquina: un accesorio de estructura encerrado que se compone de varias cabezas apremiantes para apretar el espacio desaparecido y en la costura cerrada;
6) Al mismo tiempo, un conjunto de 2 antorcha de soldadura con tácteos de CO blindada por gas en posición superior, realiza soldadura en tachuela en la costura generada a partir de la brecha puenteada;
7) La pieza de trabajo de la tubería grande se coloca en el cuerpo de la máquina a lo largo y se envía hacia adelante;
8) Mientras tanto, el extremo frontal de la tubería se presiona y se suelde a tachuelas como lo mencionado anteriormente;
9) Con el avance de toda la longitud de la tubería, el proceso de soldadura por tachuela de la tubería se completa con esta gran máquina de soldadura de tachuela.
4. Parámetros técnicos de la máquina de soldadura de tachuela de tubería de servicio pesado PTW :
Modelo Parámetro técnico | PTW de servicio pesado |
Max. Longitud de tubería | 30 m |
Diámetro de la tubería | 500 ~ 1200 mm |
Espesor de la tubería | 12 ∼ 25 mm |
Forma de soldadura de tachuela | Gas de CO automático 2 protegido |
Velocidad de soldadura de tachuela de tubería | 500∼ 6000 mm/min. （VFD, Control del inversor） |
