A. Aplicación y característica de la máquina de soldadura circunferencial de la brida de tubería:
1. Donde se usa: la brida de la tubería se usa ampliamente en muchas industrias, como la tubería industrial, el petróleo y la tubería de gas, petroquímica, etc. En el proceso de fabricación, la soldadura circunferencial de internos y externos son pasos indispensables;
2. Función: La máquina o el equipo de soldador de costura circunferencial diseñado variado cumple esta tarea. Como rama de la máquina de soldadura de diseño especial , estas máquinas herramientas están diseñadas y producidas específicamente para diferentes escenarios de aplicación;
3. Características: estas máquinas cuentan con diferentes estructuras mecánicas personalizadas, forma de soldadura de disposición de la antorcha, para adaptarse mejor a la demanda de los clientes;
4. En este producto, presentamos 3 modelos diferentes de máquina de diseño especial en soldadura circunferencial.
B. Máquina de soldadura de costura circunferencial de brida de tubería:

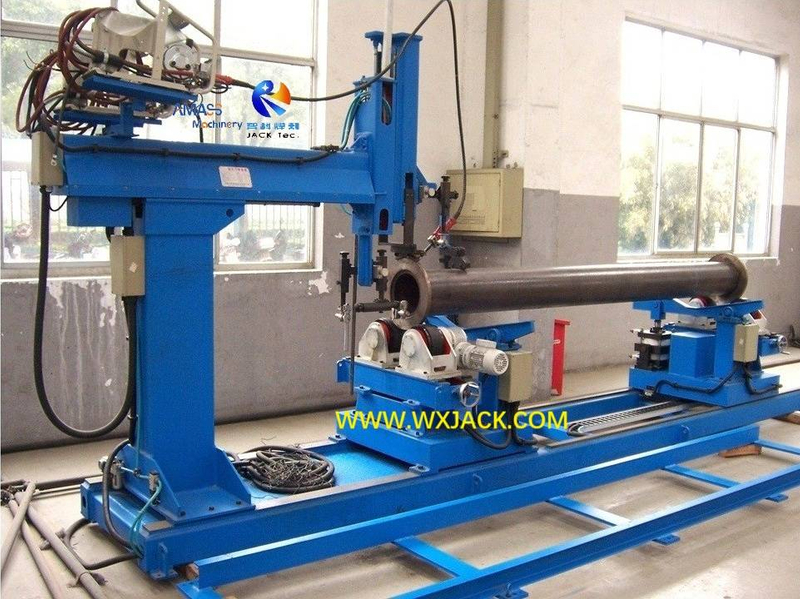

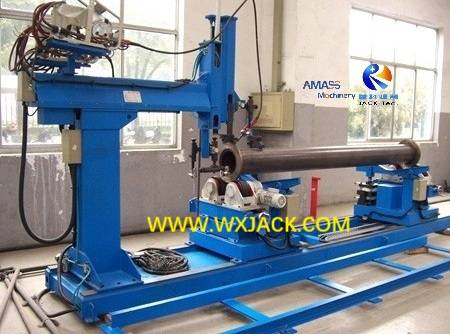

La máquina fabrica en una pequeña brida de tubería con soldadura circunferencial externa: ( Fig.1 )
1. Características técnicas de la máquina de soldadura de brida de tubería de costura circunferencial:
1) Configuración: esta máquina está equipada con dos conjuntos de antorcha de soldadura, que se instalan en el mismo carro, para soldar costuras de brida interna y externa al mismo tiempo. Esto está diseñado sobre la base de considerar completamente la especialidad de brida de tuberías y su solicitud de soldadura;
2) El modo de soldadura es CO blindado por gas 2, y / / / o MIG, realizado en la posición de soldadura de filete;
3) Modo de funcionamiento: los dos conjuntos de antorchas se fabrican en la brida de la tubería en estado estacionario: con la brida de la tubería, sus costuras internas y externas se soldaron; Entonces, la velocidad de rotación de la brida de tubería también es la velocidad de soldadura;
4) Ajuste: la posición y el ángulo de las dos antorchas de soldadura deben ajustarse manualmente antes de la soldadura;
2. Estructura de la máquina de soldador de costura circunferencial de la brida de tubería:
1) Esta máquina tiene la estructura de la base mentirosa horizontal . Dos conjuntos de camas de rodillos de soldadura sirven como unidad de soporte de la pieza de trabajo, que pueden moverse a lo largo de la cama de la máquina guiada con guías lineales, para ajustarse en su tramo en función de diferentes longitudes de pieza de trabajo;
2) El brazo de soldadura que se ajusta con el carro de soldadura se fija en el terminal opuesto de la máquina. El transporte de soldadura en su sección superior puede extenderse hacia adelante en el proceso de soldadura y retirarse hacia atrás cuando la pieza de trabajo se carga y descarga, dejando más espacio para el funcionamiento. Hay una unidad deslizante dentro del carro de soldadura para su movimiento horizontal rápido;
3) El carro de soldadura se mueve hacia arriba y hacia abajo en el brazo de soldadura, atendiendo a varios diámetro de la pieza de trabajo soldada en esta máquina de soldadura circunferencial;
4) Alimento de la brida de tubería: esta máquina también está equipada con unidad de cabecera neumática, para una carga rápida y conveniente y descarga de pieza de trabajo.
3. Parámetros técnicos de la máquina de soldadura de costura circunferencial de brida de tubería:
Modo de soldadura | Gmaw co 2, o mig |
Fuente de alimentación de soldadura Máx. Actual | 500 A |
Corriente de soldadura | 300 ~ 400 A |
La brida de tubería gira la velocidad lineal (Velocidad de soldadura) | 200 ~ 800 mm/min. |
Diámetro de la brida de la tubería | 200 ~ 600 mm |
Longitud total de la brida de la tubería | Hasta 5,000 mm |
C. Máquina de soldador de costura circunferencial de brida de tubería a medida:
1. Uso de la pequeña máquina de soldadura de diseño especial de brida de brida:

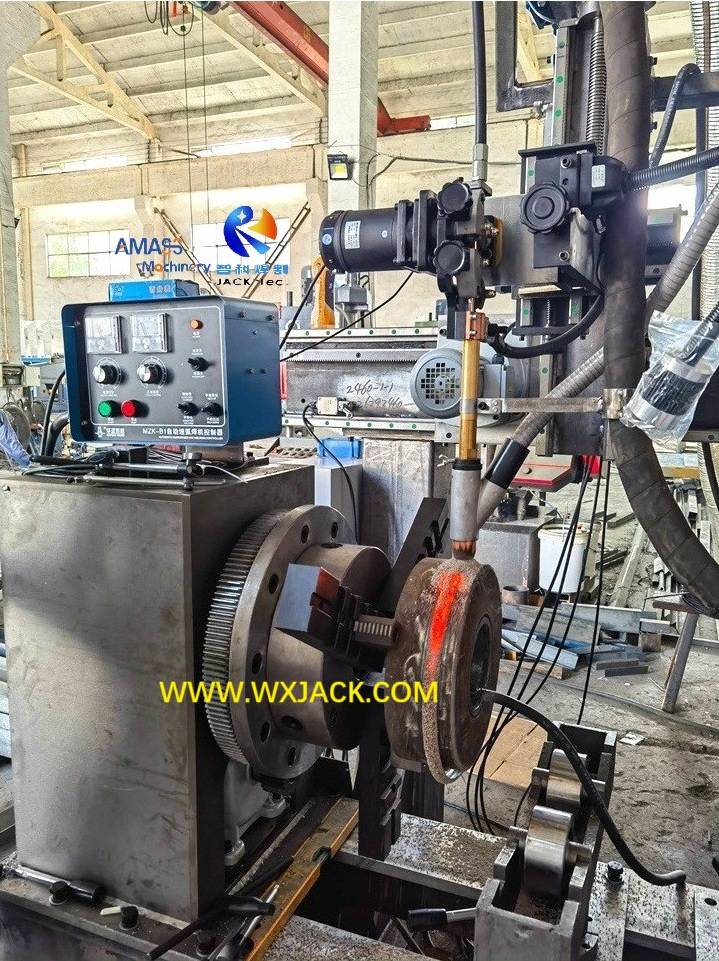

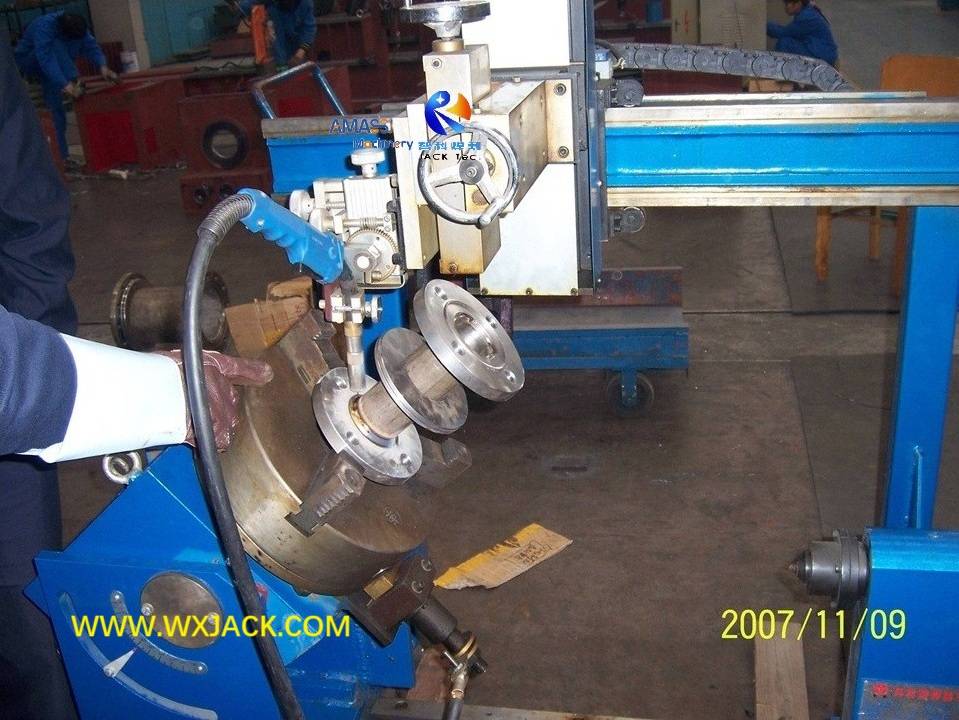

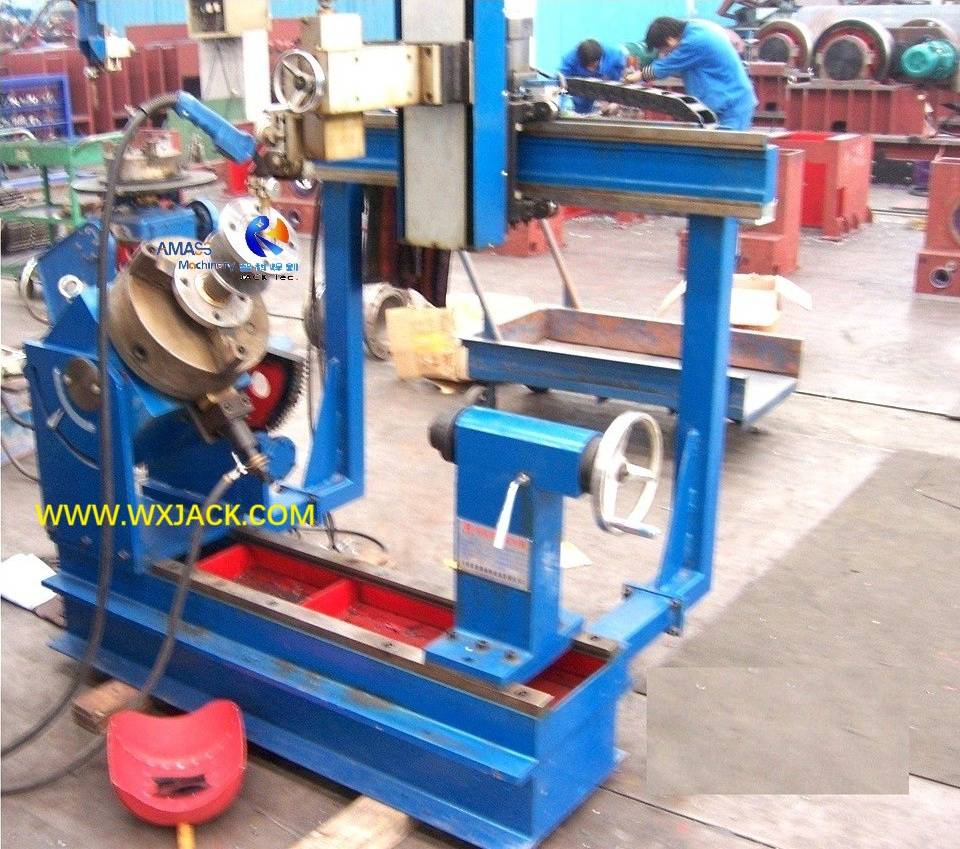

La máquina realiza soldadura circunferencial en una pequeña brida: ( Fig.2 )
1) Función: esta máquina es para soldar bridas pequeñas, miembros de la estructura o tuberías pequeñas con una longitud corta relativa;
2) La brida es un tipo de elemento de conexión básico en todos los aspectos de las industrias manufactureras. Por lo tanto, su máquina de soldadura circunferencial también se usa ampliamente en cada esquina de las instalaciones;
3) Además de la brida, esta máquina también se puede utilizar para el miembro de la estructura de soldadura y la pequeña tubería. Entonces, es un equipo de soldadura flexible;
2. Especialidad técnica de la pequeña máquina de soldadura de costura circunferencial de brida:
1) Dimensión: este equipo de soldadura de diseño especial tiene una dimensión corta y compacta, determinada en la característica de su pieza de trabajo;
2) Way Operating: esta máquina también suelda la pieza de trabajo en posición estacionaria, junto con la pieza de trabajo Revolve. Lo que significa que la posición y el ángulo de su antorcha de soldadura deben modularse con anticipación;
3) 2 grados de libertad de brida pequeña: además de revolver, la pieza de trabajo también se puede inclinar dentro del rango de 0 ° ~ 45 ° . Esto da más flexibilidad en su proceso de soldadura;
4) Modo de soldadura: CO 2 y MIG blindados por gas;
3. Estructura y rendimiento de la máquina de soldadura circunferencial de brida de tubería:
1) Estructura general: hay un pequeño posicionador de soldadura fijado en un extremo del lecho de la máquina. Es una unidad de pieza de trabajo y cumple la función de inclinación de la pieza de trabajo, para ajustar la posición de soldadura y el ángulo. Hay una regla circular en su lado lateral, que indica en el ángulo inclinado;
2) Punto de operación: en el lado lateral de la base de la máquina a lo largo de su dirección a lo largo, un estante extendido admite una pequeña pórtica de altura de la gente adulta, y en este pequeño pórtico se instala con carro de soldadura;
3) Rendimiento del equipo de soldador de costura circunferencial de brida de tubería pequeña:
a) Tal tipo de diseño deja un amplio espacio no solo para la operación de soldadura, sino también por carga y descarga de pieza de trabajo:
b) que la antorcha de soldadura puede extenderse al área de soldadura para llevar a cabo la operación de soldadura, y se retira cuando la pieza de trabajo está en el proceso de carga y descarga. Dicha extensión y retirada son la unidad de motor;
c) En el extremo opuesto de la base de la máquina hay una unidad manual de ajuste y bloqueo. Es para sujetar tuberías y o el cuerpo del cilindro en función de la longitud de la pieza de trabajo;
4) La operación se realiza con una rueda a mano. Esta unidad de sujeción también gira en ralentí. En el extremo frontal del carro de soldadura, hay un deslizamiento cruzado manual para ajustar la antorcha de soldadura a lo largo de la dirección horizontal y vertical, por medio de un volante justo encima de él;
4. Parámetros técnicos de la máquina de soldadura de costura circunferencial de brida pequeña:
Modo de soldadura | Gmaw co 2, o mig |
Fuente de alimentación de soldadura Máx. Actual | 500 A |
Corriente de soldadura | 300 ~ 400 A |
Velocidad lineal giratoria de brida de tubería (velocidad de soldadura) | 200 ~ 800 mm/min. |
Diámetro de la brida de la tubería | 100 ~ 400 mm |
Rango de inclinación de la pieza de trabajo | 0 ° ~ 45 ° |
Pieza de trabajo longitud total | Hasta 1,000 mm |
D. Máquina de soldadura especial de diseño de diseño especial de la brida de tubería de cilindro:

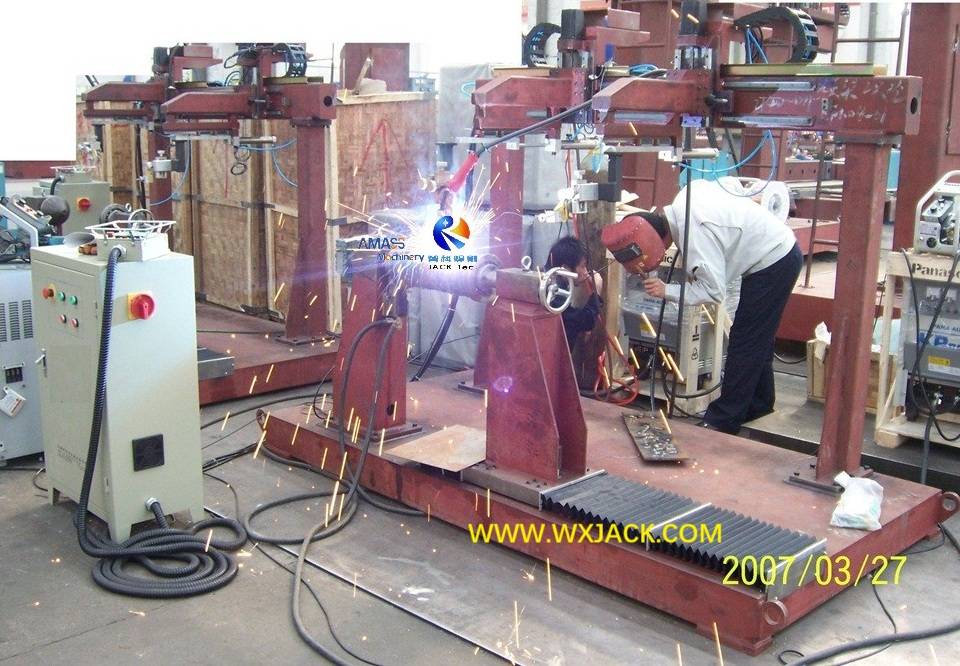

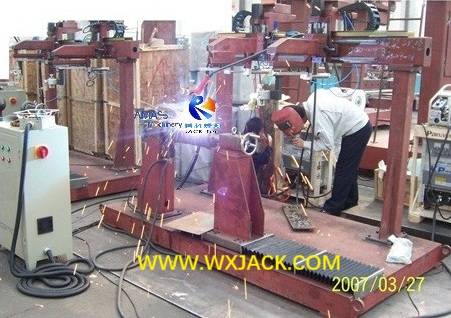

La máquina se está implementando en 2 la soldadura de CO en una pieza de cuerpo de cilindro pequeño: ( Fig.3 )
1. Diseño de la máquina de soldadura de costura circunferencial de cilindro pequeño:
1) La estructura de esta máquina incorpora la plataforma inferior, el pórtico superior de la cabeza y el brazo de soldadura intermedio;
2) Torca de soldadura Grado de libertad:
De esta manera, la antorcha de soldadura tiene un movimiento tridimensional disponible:
a) en la pieza de trabajo longitudinal a lo largo de la pórtica superior;
b) en dirección axial de la pieza de trabajo a lo largo del brazo de soldadura;
c) en dirección vertical a lo largo del carro de soldadura;
Asegurarse de que esta máquina sea adaptable para una amplia variedad de aplicaciones;
2. Fijación de la pieza de trabajo pequeña cilindro en el equipo de soldador de costura circunferencial:
1) se realiza con un par de bastidor vertical: el estante en la terminal de la plataforma es de tipo fijo;
2) también es la sección de conducción para la pieza de trabajo que gira, en la velocidad de la velocidad de soldadura;
3) El estante en el otro lado es de tipo en movimiento, ajustado para varias longitud de pieza de trabajo y se mueve en la plataforma inferior a lo largo de la dirección de la pieza de trabajo;
3. La Guideril en la plataforma inferior está cubierta con cubierta de órganos para protección contra la infiltración de polvo y desecho;

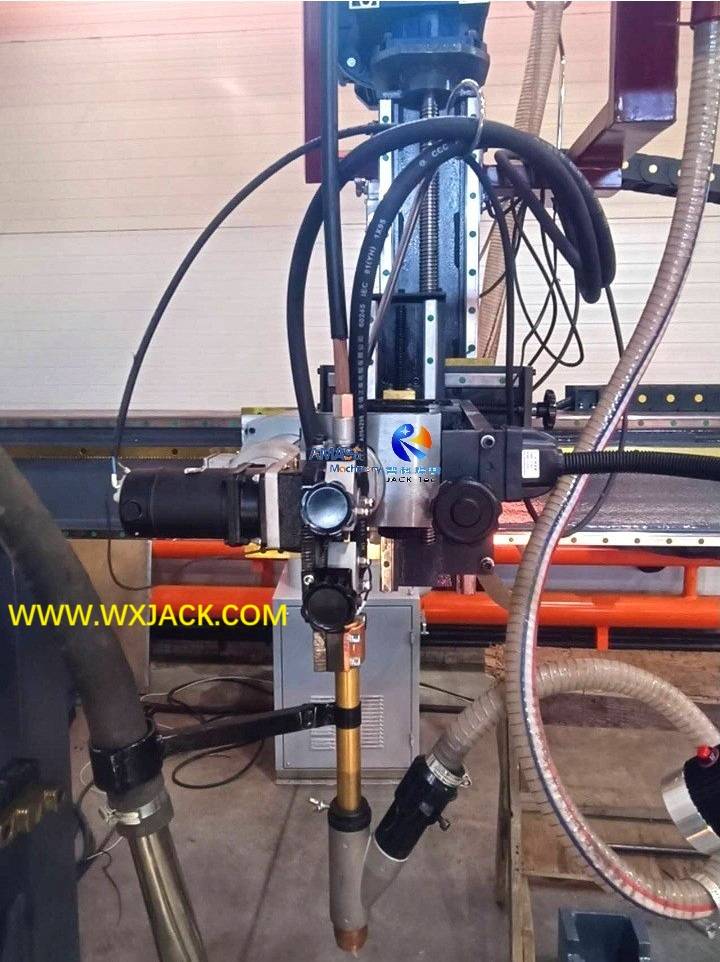

4. Mecanismo de soldadura en una pequeña máquina de soldadura circunferencial del cilindro:
1) Configuración: este equipo de soldadura está equipado con 2 conjuntos de antorcha de soldadura que funcionan por separado. Cada conjunto de antorcha de soldadura tiene su propio carro de soldadura y brazo de soldadura, lo que aumenta la productividad en gran medida;
2) El modo de soldadura puede ser: sierra (soldadura de arco sumergido), CO blindado por gas 2, revestimiento de correa, superficie dura, soldadura acumulada o operación de superficie dura, etc.;
3) El brazo de soldadura se extiende desde su pórtico de montaje en el área de soldadura en estilo sobresaliente. Conducido con cilindro de gas, la antorcha de soldadura se mueve a lo largo de este brazo a velocidad rápida, durante la operación de soldadura;
5. Operación en la máquina de soldadura circunferencial de cilindro pequeño:
Esto implica por debajo de los puntos principales:
1) retraer el carro de soldadura de regreso a su posición original en el haz de pórtico a lo largo de su brazo de extensión;
2) Cargar en la pieza de trabajo, asegurarla y ajustar su posición para soldar;
3) conduzca el carro de soldadura hacia adelante hacia el área de soldadura a lo largo de su brazo de extensión;
4) ajustar la posición y el ángulo de la antorcha de soldadura para un manejo preciso de la posición de soldadura;
5) En el caso de la soldadura circunferencial, los dos conjuntos de antorcha de soldadura pueden realizar soldadura en ambos extremos de la pieza de trabajo al mismo tiempo, duplicando la eficiencia de producción;
6) En el caso de la soldadura acumulada o la superficie dura en este equipo de soldador de costura circunferencial, los dos conjuntos de antorcha de soldadura funcionan en pares, uno siguiente al otro, para duplicar la velocidad de superficie dura;
7) Al finalizar la soldadura, mueva la antorcha de soldadura a su posición original en Gantry Beam y descargue la pieza de trabajo.
E. Resumen en la máquina de soldadura de brida de tubería de costura circunferencial:
1. Importancia y uso amplio: la soldadura circunferencial no ve tantas aplicaciones como soldadura recta y soldadura longitudinal, sino que pertenece a un proceso de trabajo requerido e indispensable. En consecuencia, las máquinas y equipos de soldador de costura circunferencial son ubicuos en el campo de soldadura;
2. Diseño especial: según sus miríadas de cambios en términos de estilo y aplicación de la pieza de trabajo, estos equipos generalmente se diseñan y producen en forma de sastre hecho;
3. Tecnología de soldadura: la soldadura de filete es una de las costuras más soldadas en soldadura circunferencial, y 2 la soldadura de co -gas de gas/ MIG se encuentra entre el modo de soldadura más utilizado;
4. Estilo de soldadura: la soldadura de costura circunferencial generalmente lleva a cabo soldadura de manera automática, con una pieza de trabajo gira en la velocidad de soldadura y la antorcha de soldadura se mantiene paralizada.
