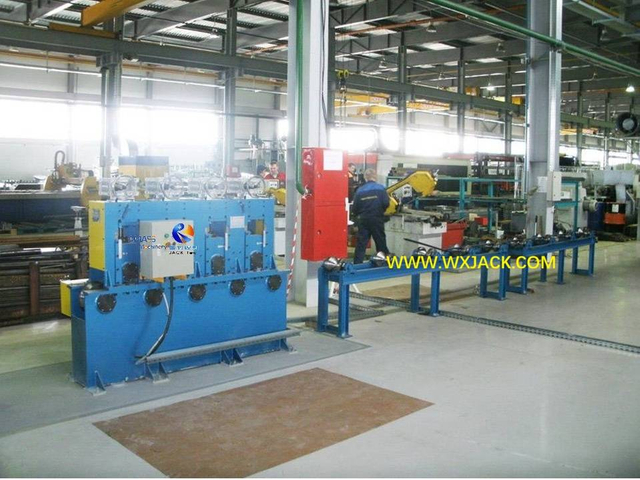

Las fotos de desplazamiento en la mano: unidades de funciones y componentes de la máquina de alisado de hierro del ángulo de Jack Wuxi

Para lograr un efecto de alisado satisfactorio en los aceros de ángulo:

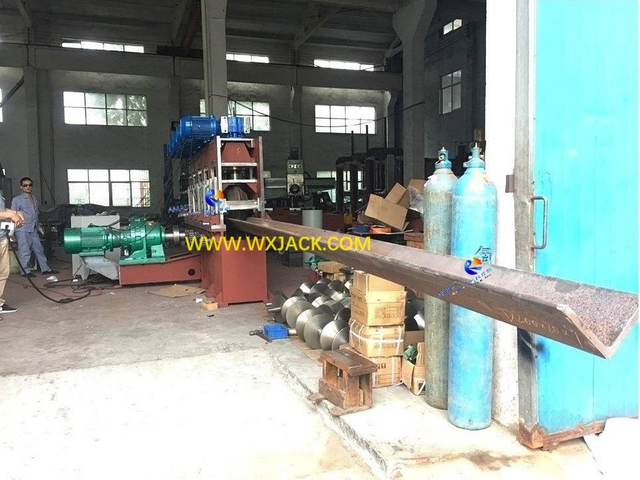

1. Cargue los aceros en ángulo en la máquina de alisado de acero angular:

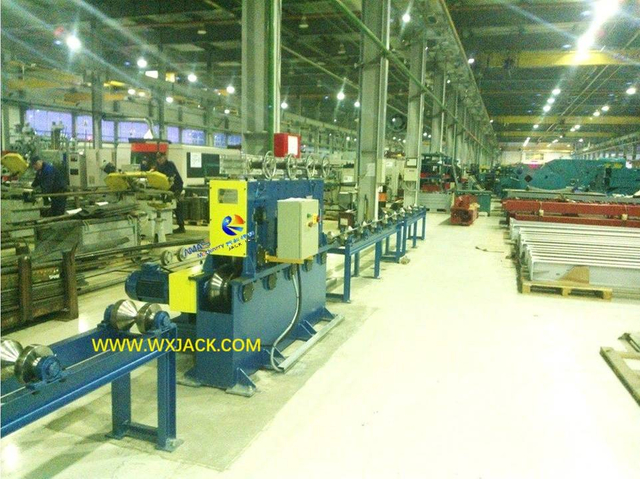

1) Transportadores de entrada y salida: se están instalando tablas de transmisión en los extremos delantero y trasero del marco principal de la máquina. Los transportadores se pueden intercambiar como función de entrada o salida en cualquier momento, si es necesario cambiar;
2) Push Manual Push On Angle Steels: tanto la entrada como la salida de las tablas de rodillo transportador están en funcionamiento. Por lo tanto, después de cargar los aceros del ángulo de la pieza de trabajo en los transportadores, el operador debe empujarlo hacia adelante en el área de trabajo central dentro del marco principal de la máquina.


2. Instale los rodillos de alisado superior hacia abajo en la máquina de alisado de hierro ángulo:

1) Importancia: este es el paso clave para lograr el efecto de alisado adecuado de la máquina;
2) Prueba de ralentí: Primero, valida en la carrera hacia abajo de cada pieza de rodillo de alisado, en el camino de la carrera inactiva (sin acero ángulo enviado);
3) Datos empíricos de Wuxi Jack: para la carrera de movimiento hacia abajo recomendada de cada pieza de recta de alisiones, para cada modelo de la máquina de risa de acero angular, hay una regla general acumulada por Wuxi Jack Engineering Team durante más de 15 años. Compartimos con los clientes estos datos preciosos como parte de los documentos técnicos, al realizar la entrega en cada modelo de la máquina;


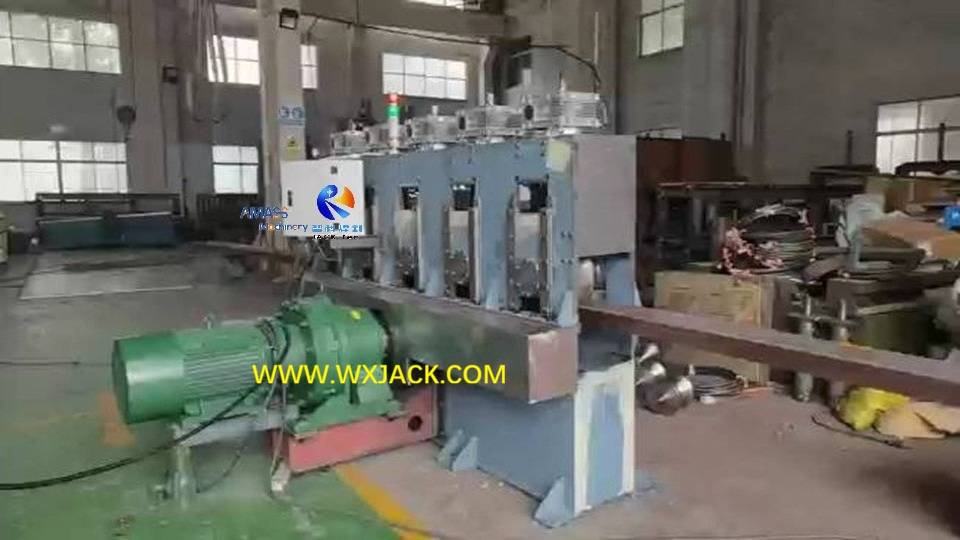

3. Trabajar en el procedimiento de alisado con colgante de operación de la máquina de alisado de acero angular:

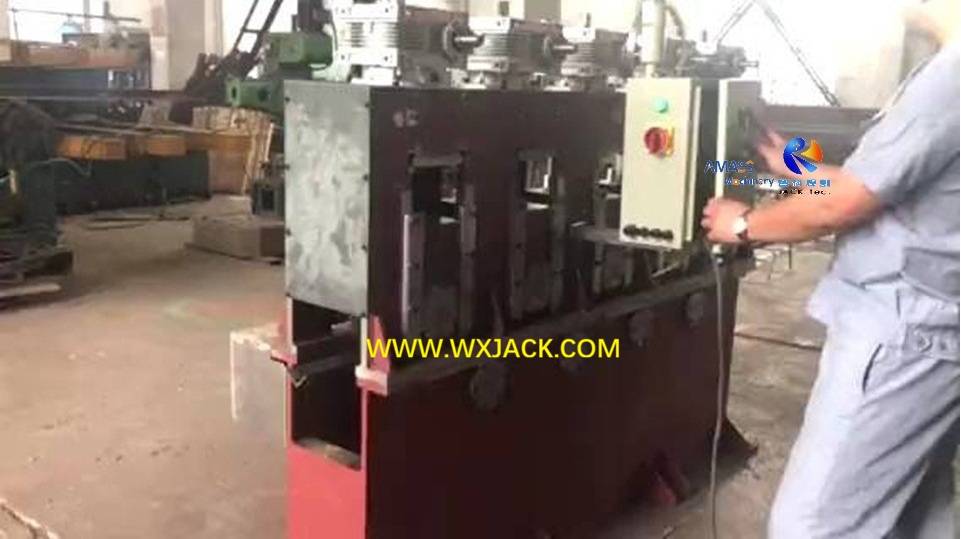

1) Operación intuitiva: la carrera hacia abajo de cada pieza de rodillo de alisado se puede manipular individualmente;

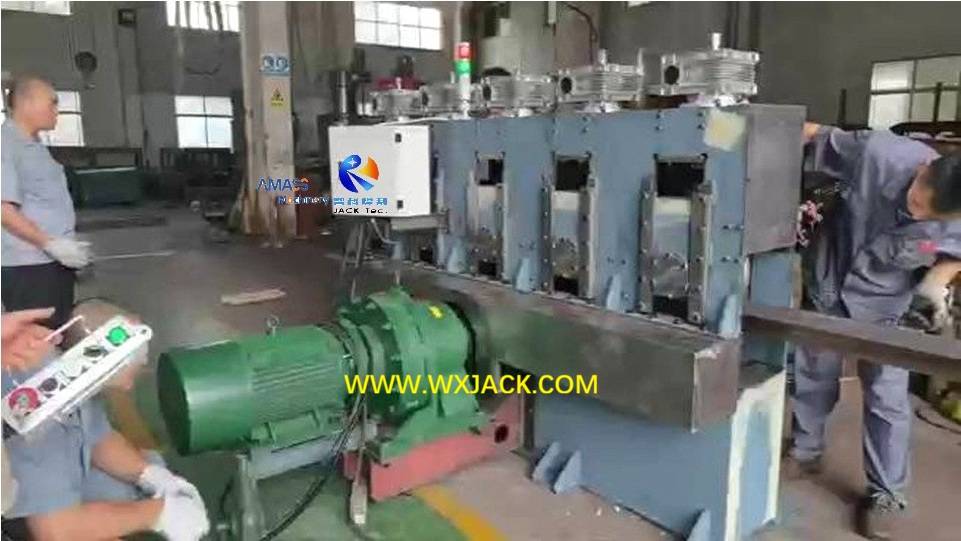

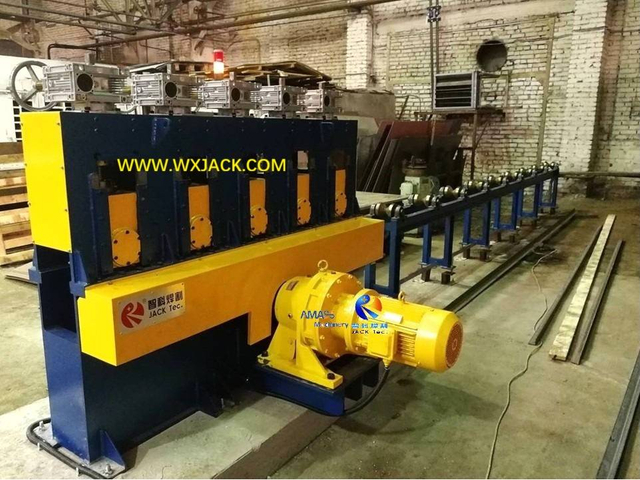

2) Lámpara de trabajo: durante el proceso de operación, hay una lámpara que indica que se ilumina en la parte superior del marco principal mecánico de la máquina, advirtiendo así el personal de trabajo que esté a cierta distancia de la máquina.


Aquí tomamos la máquina modelo Wuxi Jack ASM63 como ejemplo para explicar:

1. El camino del ángulo endurecimiento de la máquina enderecado en los aceros de ángulo:

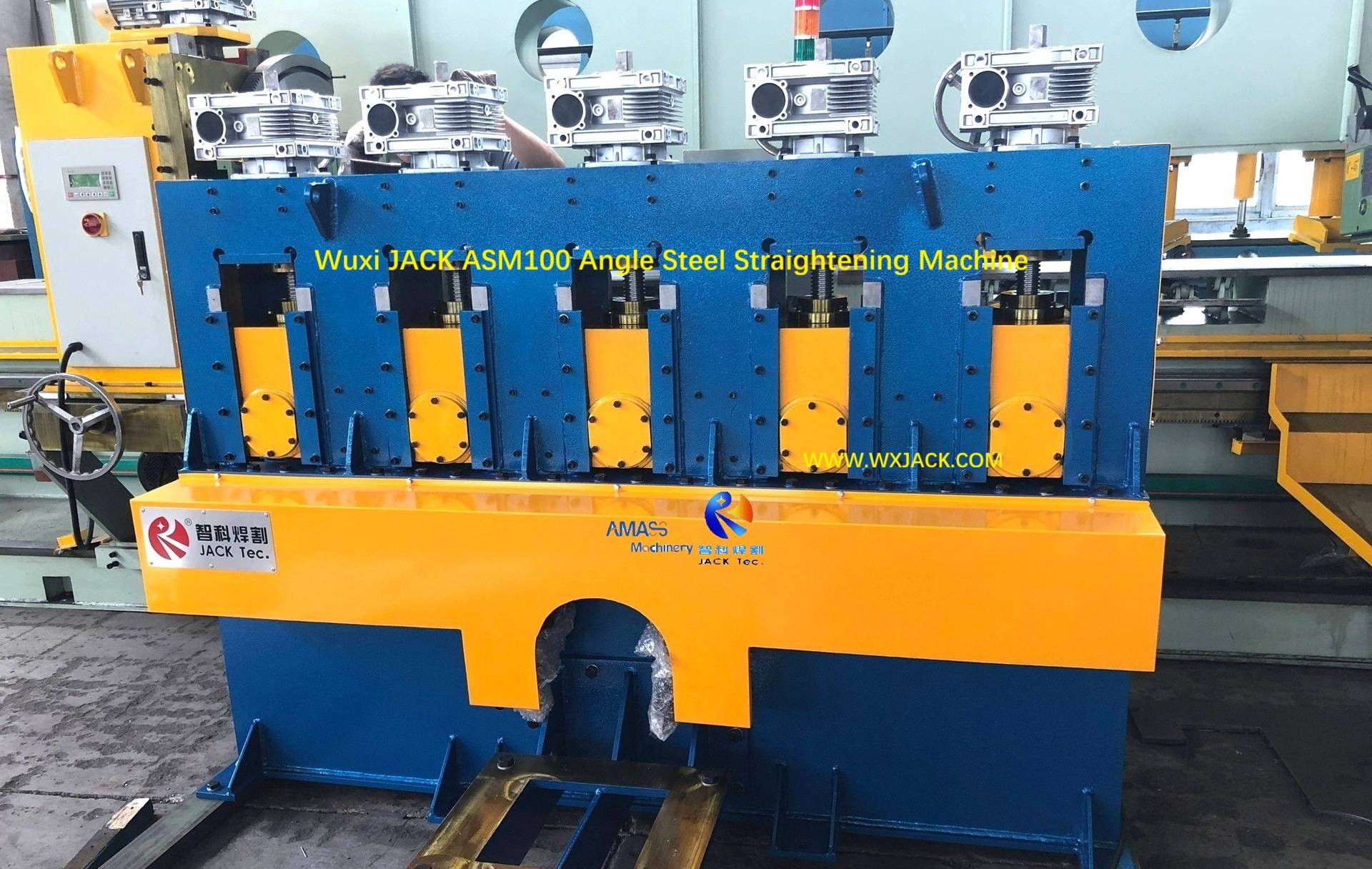

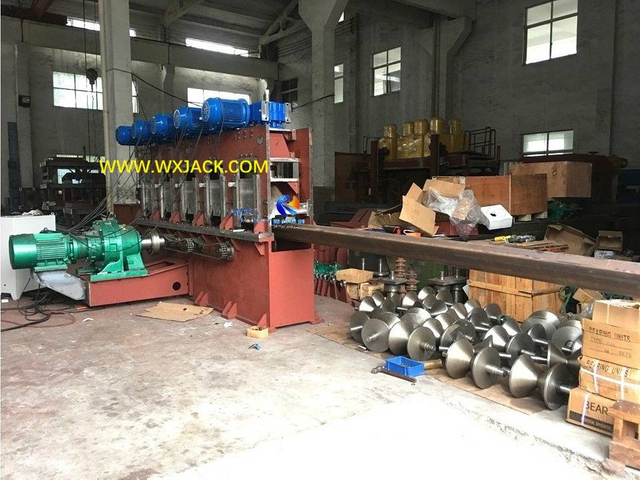

1) Rodeos de enderezos Cantidad y disposición : como se muestra en la foto de arriba en la foto de ^arriba , hay 5 piezas de rodillos de alisado de actuación hacia abajo y 4 piezas de rodillos de alisado estacionarios ensamblados de fondo, en un conjunto de máquina de risa de acero de la serie Wuxi Jack ASM;
2) La pieza de trabajo en camino : el acero del ángulo de las piezas de trabajo entra en el marco principal mecánico de la máquina, ya sea desde su lado derecho o del lado izquierdo. Se muestra a continuación:
en el boceto de diseño a continuación, Angle Steel entra en la máquina para ser enderezado, moviéndose en la dirección del lado derecho al lado izquierdo: ( Fig.1 )

3) Regla general sobre los parámetros del proceso crítico :
a) El gato Wuxi tiene una rica acumulación de datos empíricos, en el trazo sugerido hacia abajo de cada pieza de los 5 rodillos de alisado de actuación hacia abajo, para enderezar en cada especificación de acero angular. Estos son datos muy valiosos para el cliente , y pueden ayudar a la adquisición del cliente en el rendimiento de operación satisfactorio de la máquina de alisado de hierro angular. Por ejemplo:
b) Gráfico de datos empíricos de la máquina de alisado de ángulo enrollado del modelo Wuxi Jack ASM63 , para la carrera en movimiento hacia abajo de cada pieza de enderezado, para cada especificación de acero angular: ( Fig.2 )

4) Cumplir el efecto de enderezado satisfactorio : puede encontrar que con el acero ángulo en el futuro a través de la unidad de trabajo central de nuestra máquina de risa de acero angular, gradualmente se aplana. El objetivo de enderezado en el acero ángulo se puede alcanzar de manera automática y efectiva.


2. Haga un ajuste en la carrera de actuación descendente de los rodillos enderecientes en la máquina de risa de acero angular:

1) Dirección y transmisión en la alisión hacia abajo :

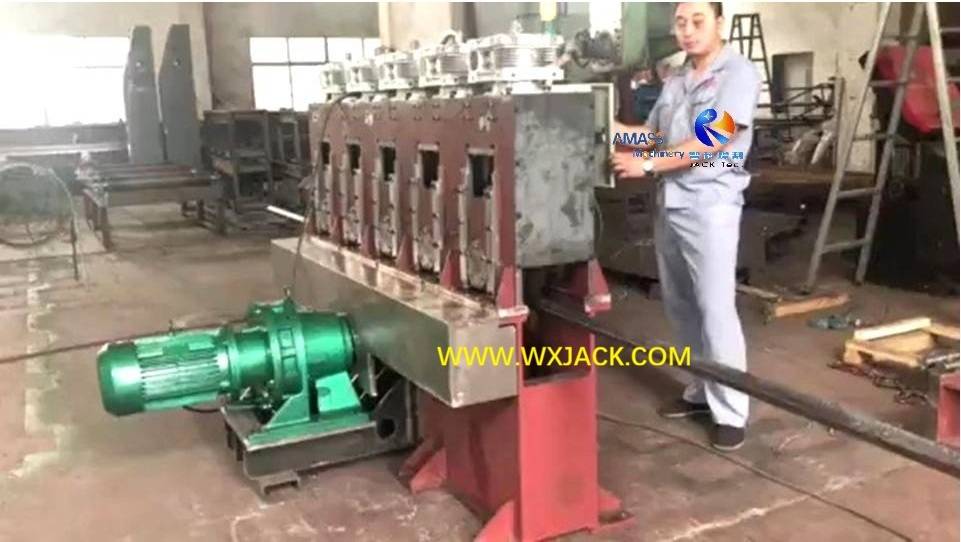

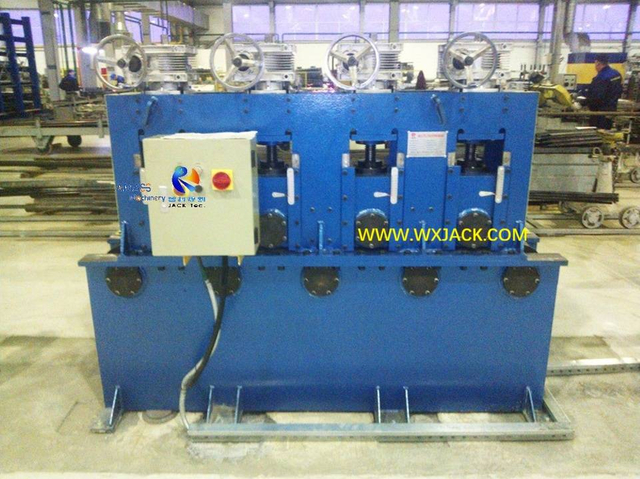

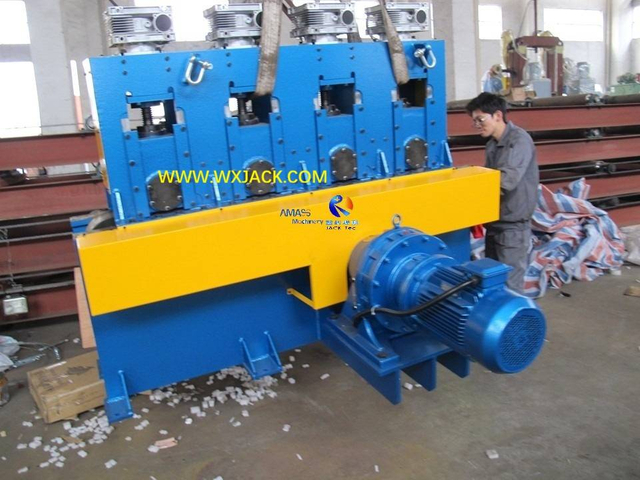

a) Como se muestra en la segunda foto de arriba ^, el movimiento hacia abajo de los rodillos de alisado se transmite con reductor de engranaje de gusano, que se instalan en la parte superior del marco principal mecánico de la máquina:

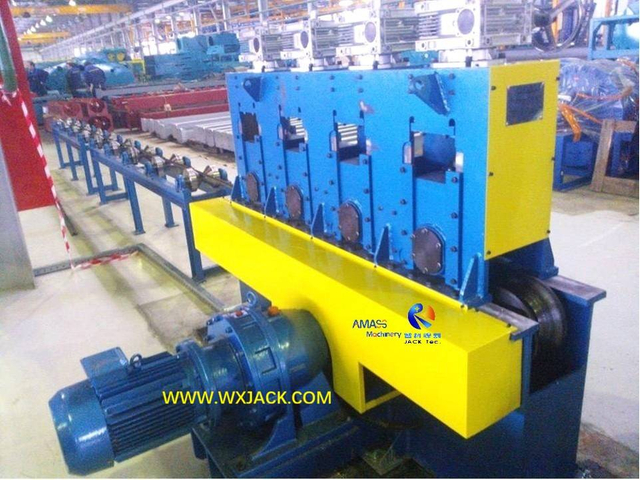

b) Vista vertical en reductores de engranajes de gusanos instalados en la celda de función central de la máquina de rastreo de acero del ángulo de gato Wuxi: ( Fig.3 )

2) Fuente de fuerza de accionamiento en los rodillos de alisado Movimiento hacia abajo :
esta es la fuerza más importante para la operación de alisado de acero ángulo:
a) para modelos de luz a mediana ASM63 / 100/ 130, La potencia sobre los reductores de engranajes de gusanos se realiza con giros manuales girando volantes por operador;
b) Para los grandes modelos de servicio pesado ASM160 / 200, La potencia de convertir los reductores de engranajes de gusanos se impulsa con motores y reductores de CA --- El giro manual no puede alcanzar dicho trabajo.


3. Control preciso sobre los rodillos enderecados hacia abajo de la carrera de alisado de ángulo enrollado:

1) Importancia y función : la carrera hacia abajo de los rodillos de alisado determina sobre el efecto de enderezado y la eficiencia en el acero angular, que puede ser observado por el operador convenientemente:

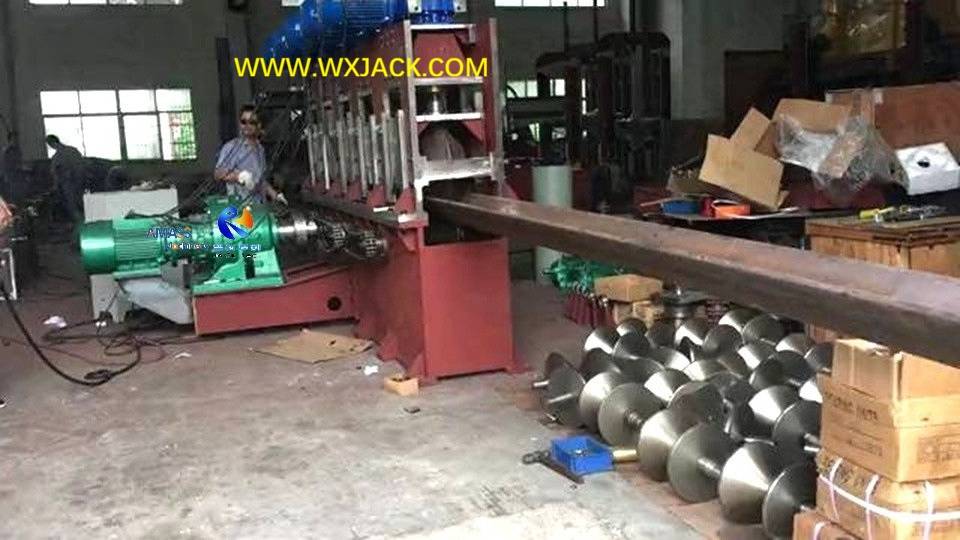

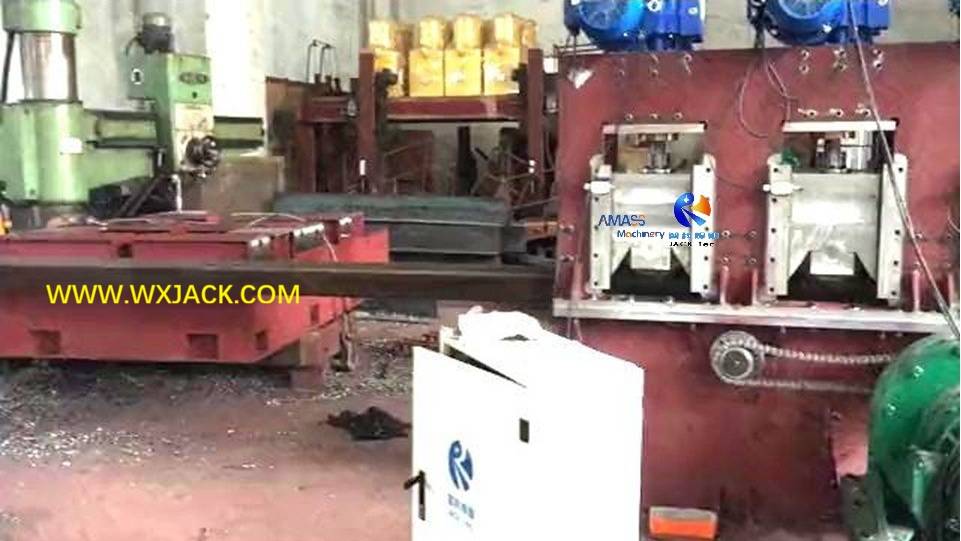

2) como se muestra en la ^{foto 3 de arriba,} que se está pegando sobre la pared principal del marco de la máquina, junto con cada pieza del rodillo de
recto hacia abajo, hay una pieza de renta hacia abajo, que indica el ruler que indica hacia abajo hacia abajo: indica el rulero en el rodillo hacia abajo de hacia abajo, que está hacia abajo .

3) Operación : antes de la operación de alisado, el operador puede verificar la carrera real de cada uno de los rodillos de alisado con esta regla, y hacer el ajuste en consecuencia si es necesario.


4. Unidad de trabajo central de la máquina de alisado de acero angular:

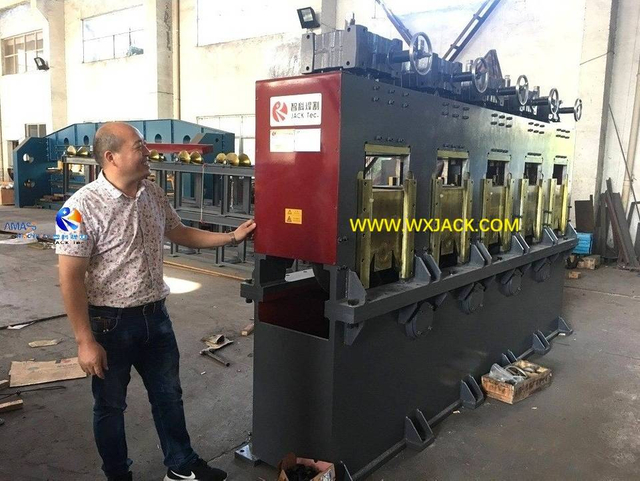

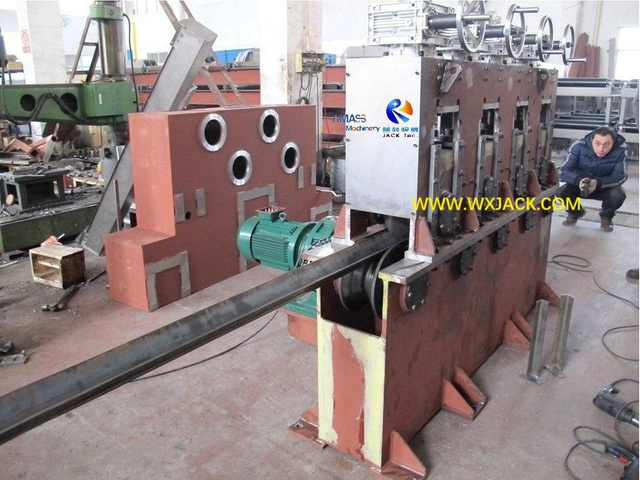

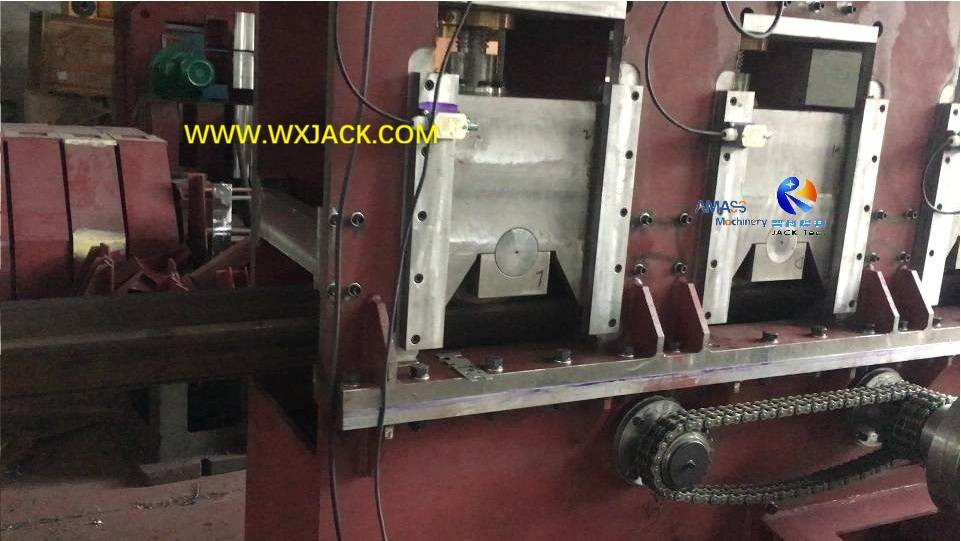

1) Finalmente, como se muestra en la ^{foto 4} de arriba , , la operación de alisado en los aceros del ángulo de la pieza de trabajo se implementa en la celda de trabajo, que se encuentra dentro del marco principal mecánico de la máquina;

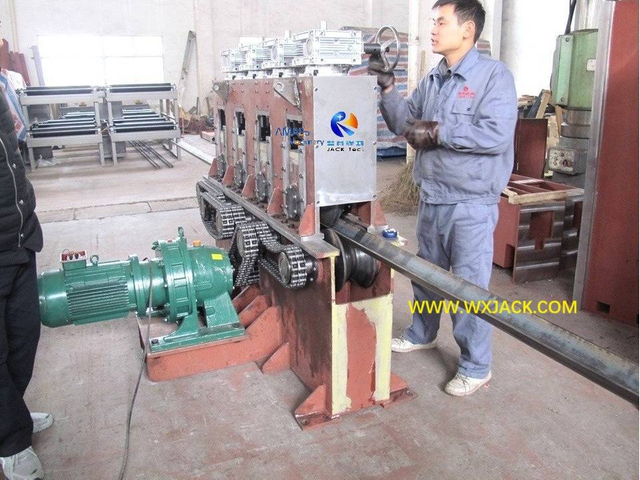

2) Vista lateral en la unidad de funcionamiento central, enderecar y transmitir acero ángulo fuera de la máquina: ( Fig.5 )

A. ¿Qué puede hacer la máquina de alisado de hierro en ángulo para el cliente?

3. Dos funciones principales de la máquina de risa de acero angular:

B. Enorme valor de la máquina de alisado de ángulo enrollado:

1. Antes de la aplicación de la máquina de alisado de acero angular:

2. Enorme contribución de la máquina de risa de acero angular para los clientes:

1) Aplicación:
a) Uso mayoritario : esta gama de modelos de máquinas cuenta en más del 60% del volumen de la máquina que aplica, que cubre la mayor gama de piezas de trabajo de los tamaños de aceros angulares;
b) Estructura de alisado : hay 5 piezas de rodillo de alisado de carrera de actuación descendente y 4 piezas de rodillo ensamblado de fondo, en un juego de máquina;
c) Fuerza de enderezado : la gerencia en los rodillos enderezados de los operadores implementa manualmente los operadores;
d) Modelos típicos : ASM63 / ASM100 / ASM130.


2) Parámetros técnicos de la luz de enderezado de ángulo enrollado de la luz a mediana de servicio:

1) Especialidad:

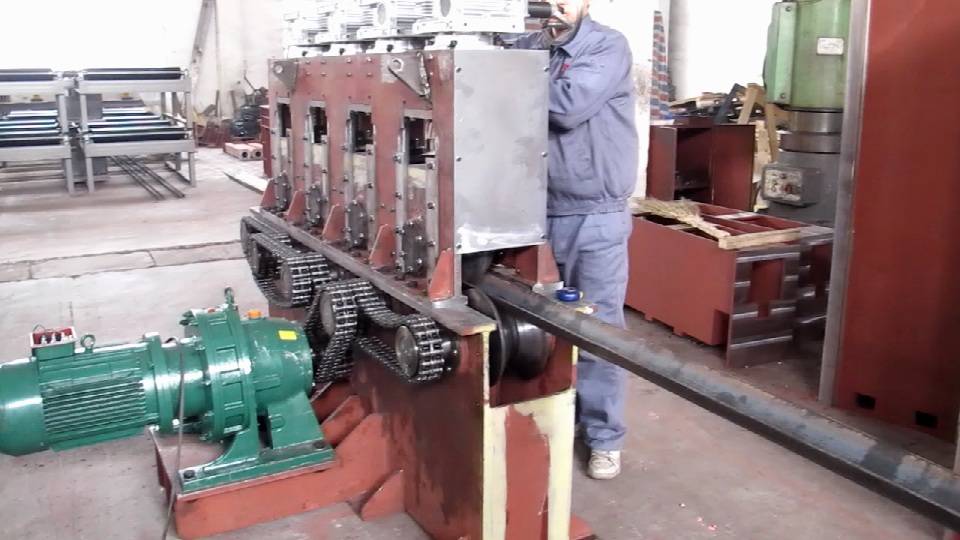

a) Modelo de mérito de rentabilidad : este modelo especial de la máquina tiene alrededor del 10% de costo de fabricación menos que los modelos convencionales: para ser específicamente, 1 pieza de la parte superior ensamblada de recta de renta de actuación hacia abajo y el rodillo de soporte estacionado de 1 pieza de fondo se eliminan respectivamente del modelo ASM63 convencional;
b) Cantidad de rodillos de alisado : entonces, hay 4 piezas de tapa ensambladas y 3 piezas de rodillos de alisado ensamblados en 1 juego de la máquina. Tal diseño tiene suficiente fuerza impulsora cuando la máquina de risa de acero angular funciona en aceros de ángulo pequeño;
c) Ventajas : esto puede ayudar al presupuesto de ahorro de clientes en la compra de la máquina y el servicio posterior;
D) Modelo especial : esto se aplica solitario a la máquina modelo ASM63 . Los modelos más grandes no son aplicables en tal diseño económico.


2) Parámetros técnicos del diseño económico ASM63 Máquina de alisado de acero de ángulo:

1) Capacidad especial:

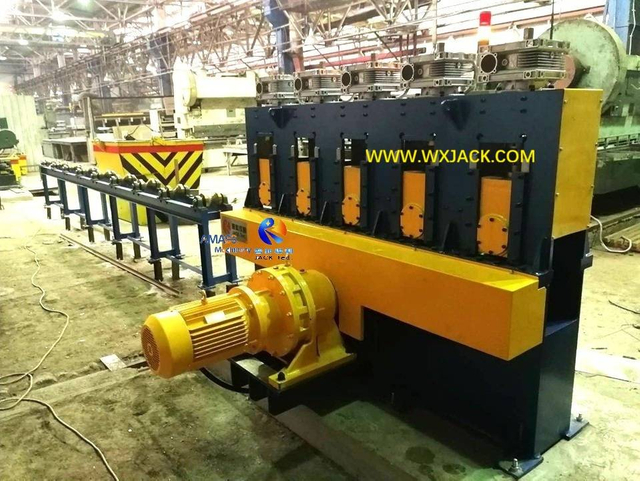

1) Diseño especial para garantizar una fuerza impulsora pesada : la máquina de modelos de servicio pesado de gran modelo tiene sus rodillos enderezados hacia abajo, accidente cerebrovascular con accionamiento de motor, en lugar de girar el manual del volante como en el caso de las máquinas modelo convencionales;
2) Razón : Esto es para obtener una fuerza de alisado suficiente, cuando se trabaja en un gran grosor de acero angular;
3) El Máx. Especificaciones de acero angular : espesor lateral de 16 mm y ancho lateral de 200 mm;
4) Los modelos típicos son ASM160 y ASM200.


2. Parámetros técnicos de la máquina de alisado de hierro de ángulo grande de servicio pesado:
