B. Función y uso de la línea de producción de estructuras de acero con vigas BOX:

1. La línea de producción de vigas BOX es un tipo de línea de producción de estructuras de acero muy importante, para producir vigas BOX de soldadura;
2. BOX Beam es un tipo de componente importante de la estructura de acero, para la construcción de rascacielos y diversas construcciones de estructuras de acero de alta resistencia a gran escala;

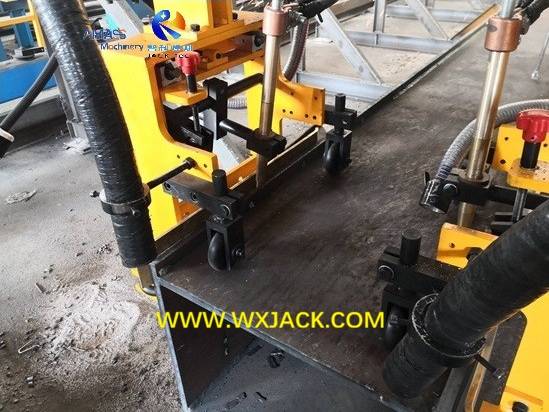

**3. Viga BOX de soldadura terminada producida a partir de la línea de producción de vigas Wuxi JACK BOX :(Figura 1)**

C. Para una exploración más profunda de los detalles comerciales y técnicos de las tres importantes líneas de producción de estructuras de acero Wuxi JACK, visite las páginas temáticas de productos de:

1. Línea de producción de vigas BOX;
2. Línea de producción de vigas H;
3. Línea de producción de vigas en T

D. El Introducción general y visión técnica sobre la línea de producción de vigas JACK BOX de Wuxi y la máquina de producción de vigas BOX:

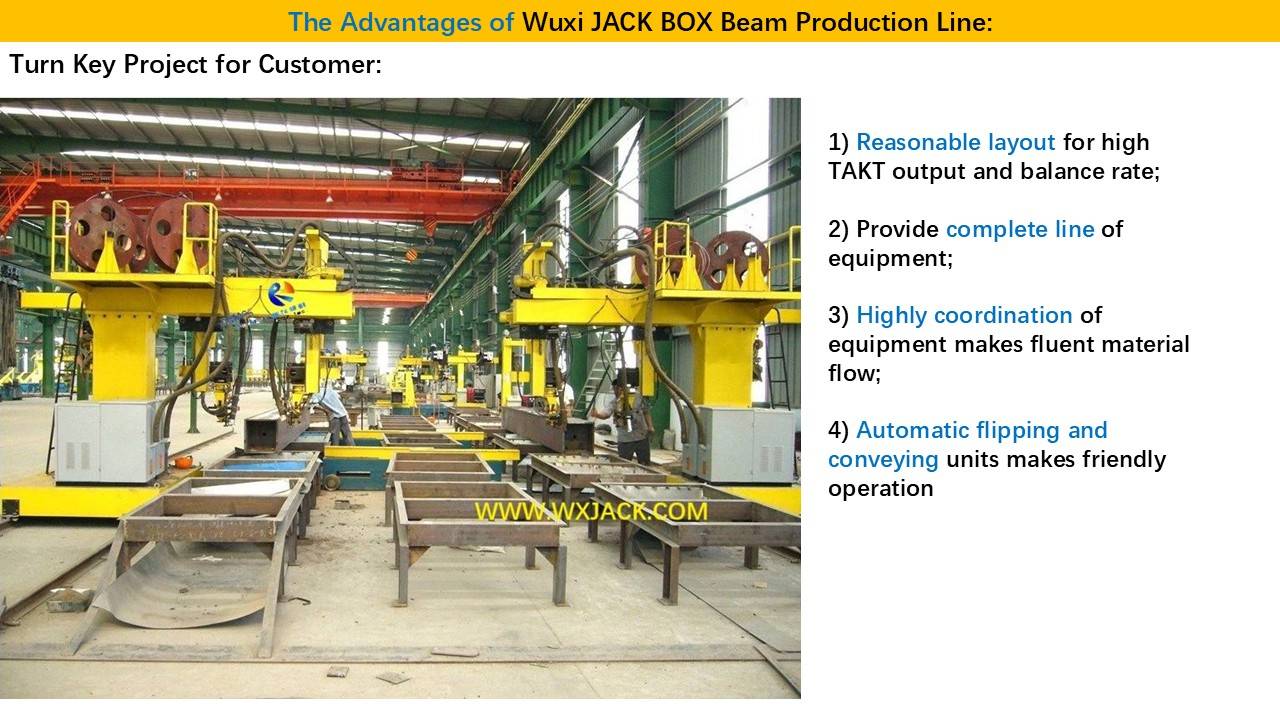

Diapositivas 1: El Proyecto llave en mano de la línea de producción de vigas Wuxi JACK BOX entregada al cliente:

Esta página de Diapositivas está en revisión general sobre ventajas de la línea de producción de vigas Wuxi JACK BOX:

La foto en Diapositivas fue tomada de la estructura del brazo de la columna Máquina soldadora de vigas SAW BOX de la línea de producción de vigas Wuxi JACK BOX.Como se puede ver en la foto:

1. Eficiencia de producción de la línea de producción de estructuras de acero con vigas JACK BOX de Wuxi:

1) Disposición de la línea de producción de vigas JACK BOX de Wuxi ofrece producción de vigas BOX de soldadura en un estilo aerodinámico de alta eficiencia;
2) El tiempo del ciclo y TAKT de toda la línea de producción de estructuras de acero de vigas BOX se puede ajustar de manera flexible, según la demanda del cliente sobre el rendimiento;
3) Tasa de saldo: Independientemente de la producción, la tasa de equilibrio de la línea de producción de vigas BOX se puede mantener al menos en un 90%;

2. Operación de la Línea de Producción de Estructuras de Acero de Vigas BOX:

1) El flujo de material WIP (trabajo en proceso) a través de toda la línea de producción de vigas BOX es fluido, lo que reduce el stock de WIP al nivel mínimo;
2) El volteo y transporte de piezas de trabajo entre la máquina de producción de vigas BOX de la línea de producción de vigas BOX, se completa con un equipo de volcado de 180° con accionamiento hidráulico y un transportador de acero con movimiento automático;

3. Entrega de la línea de producción de vigas Wuxi JACK BOX a los clientes:

1) Este es un proyecto llave en mano para los clientes;
2) No solo producimos todas las máquinas de producción de vigas BOX involucradas, sino que también diseñamos la tecnología de proceso para la fabricación de vigas BOX de soldadura, además de realizar el diseño de la línea de producción de vigas BOX de acuerdo con la demanda del cliente.

Diapositivas 2: El Pieza terminada producida de la línea de producción de estructuras de acero con vigas JACK BOX de Wuxi:

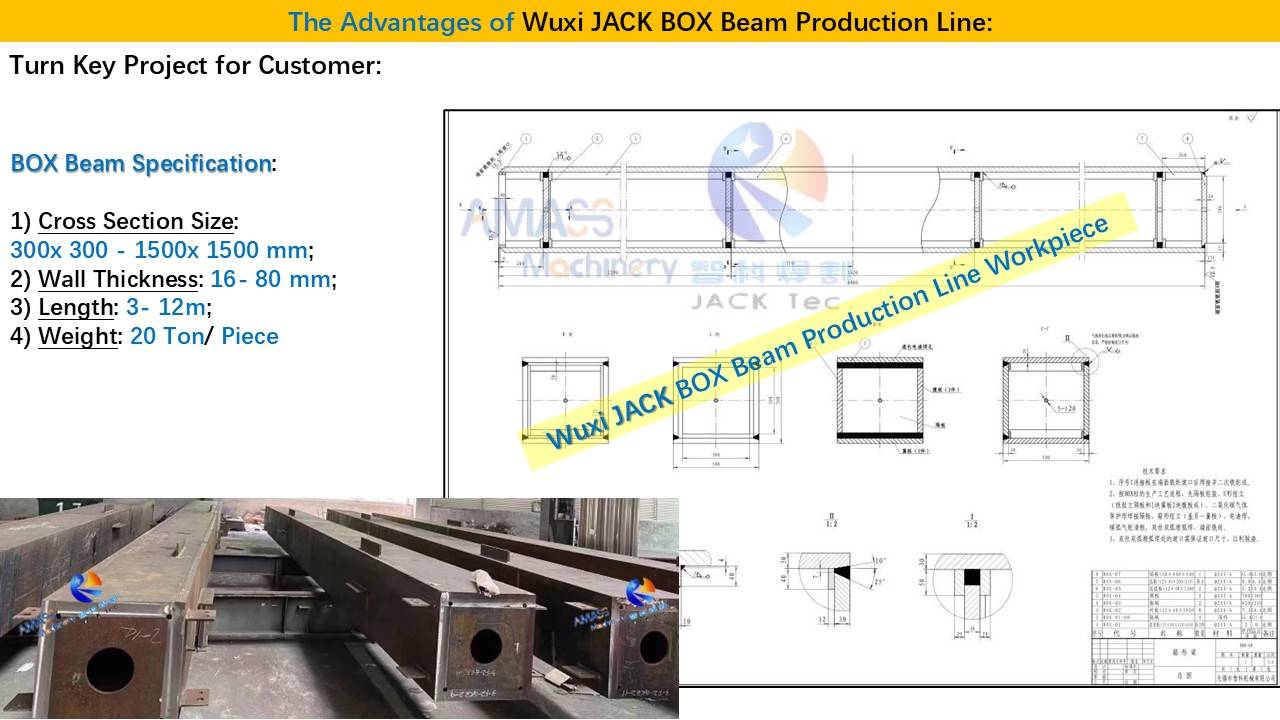

1. Esta página de diapositivas ofrece Croquis de diseño y especificaciones principales de soldadura BOX Beam. producido a partir de la línea de producción de vigas BOX y su máquina de producción de vigas BOX:

1) Sección transversal de soldadura BOX Beam es de 300 mm x 300 mm a 1500 mm x 1500 mm;
2) Longitud de soldadura BOX Beam es de 3m a 12m;
3) Máx.peso de una sola pieza de soldadura BOX Beam puede ser de hasta 20 toneladas/pieza;
4) espesor de pared de soldadura BOX Beam es de 16 mm a 80 mm;

2. Por lo tanto, la línea de producción de vigas BOX es una sensación genuina de línea de producción de estructuras de acero de alta resistencia;

3. Croquis de diseño de la viga BOX de soldadura en esta página de Diapositivas también brinda información detallada sobre la distribución, tipos y dimensiones de las costuras de soldadura en la misma.

Diapositivas 3: El Ruta de tecnología de proceso para fabricar vigas BOX de soldadura en la línea de producción de vigas Wuxi JACK BOX:

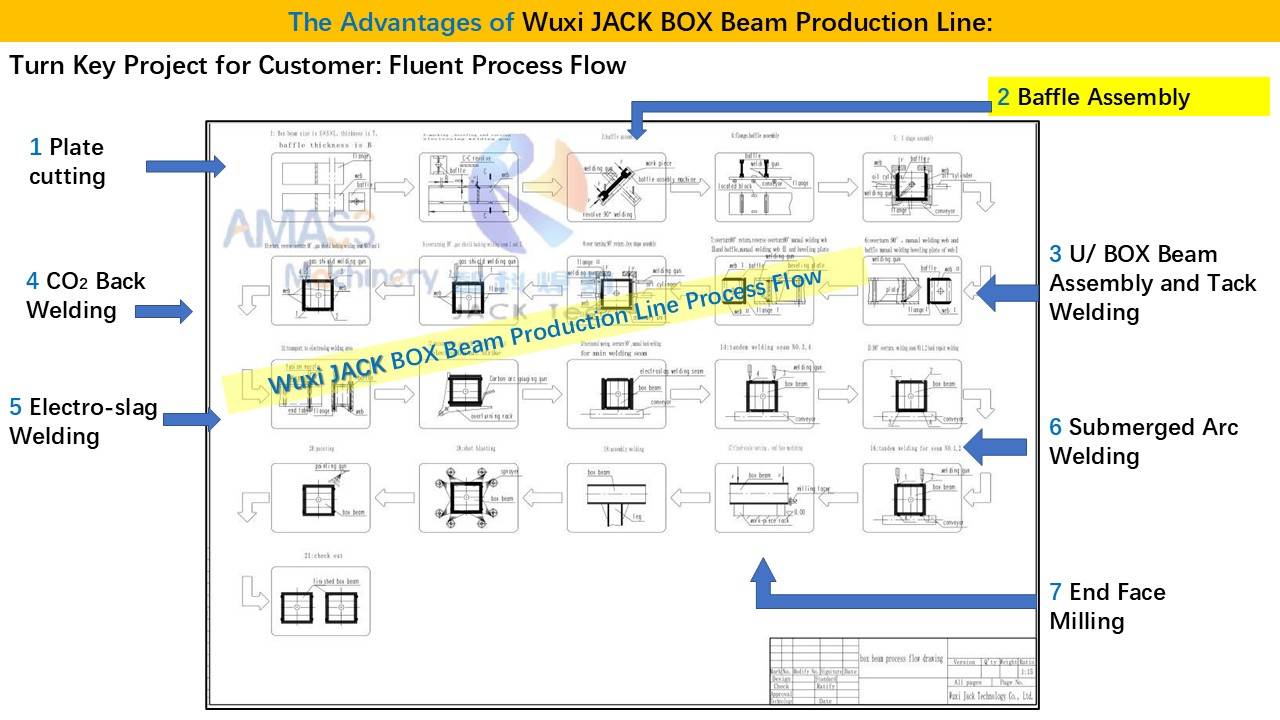

Esta página de Diapositivas es para ilustrar el Pasos principales de la tecnología de procesos completado en la línea de producción de estructuras de acero con vigas JACK BOX de Wuxi, que se puede generalizar en 7 pasos principales de:

1. El 1^calle Paso de operación del corte de placas en la línea de producción de vigas BOX:

Este paso se completa con Máquina cortadora de placas de tiras CNC, para cortar placas en tiras, que se utilizan como materia prima para fabricar vigas BOX de soldadura;

2. Ensamblaje de deflectores y soldadura por puntos con la máquina de producción de vigas GZ12 BOX:

Este es el primer paso del ensamblaje, desde las placas de tira hasta la unidad de ensamblaje de placas deflectoras a medio terminar;

3. Ensamblaje de vigas U Beam BOX y soldadura por puntos con máquina de producción de vigas BOX UBZ12:

Este es el paso final del ensamblaje en la línea de producción de vigas BOX, desde la unidad de placa deflectora hasta la viga en U y luego a la viga BOX, junto con la soldadura cosida;

4.CO₂ Soldadura trasera de la máquina soldadora de vigas BOX:

Este es el primer paso de la soldadura realizada en la Línea de Producción de BOX Beam, para realizar la soldadura posterior con CO2 en BOX Beam ensamblada;

5. Soldadura interna por electroescoria de la máquina soldadora de vigas BOX:

1) Este es el segundo paso de la soldadura en la Línea de Producción de Vigas BOX;
2) Se completa mediante una máquina de soldadura de vigas tipo CAJA con electroescoria tipo electrodo o alambre consumidor;
3) Este paso es para soldar los deflectores internos dentro del BOX Beam;

6. Soldadura SAW (soldadura por arco sumergido) terminada de la máquina soldadora de vigas BOX:

1) Este es el paso final de la soldadura de Vigas BOX, la cual se implementa mediante la Máquina Soldadora de Vigas SAW BOX;
2) Las piezas de trabajo producidas por esta máquina de producción de vigas BOX pueden verse como un producto acabado en bruto de la línea de producción de vigas BOX;

7. Fresado frontal en EOL (final de línea) de la máquina de producción de vigas BOX:

1) Esta estación de trabajo se encuentra en la posición EOL (Fin de línea) de la Línea de producción de estructuras de acero con vigas BOX;
2) La máquina de producción de vigas BOX correspondiente es Fresadora frontal de viga serie DX.

Diapositivas 4: El Vista de diseño general de la línea de producción de vigas Wuxi JACK BOX:

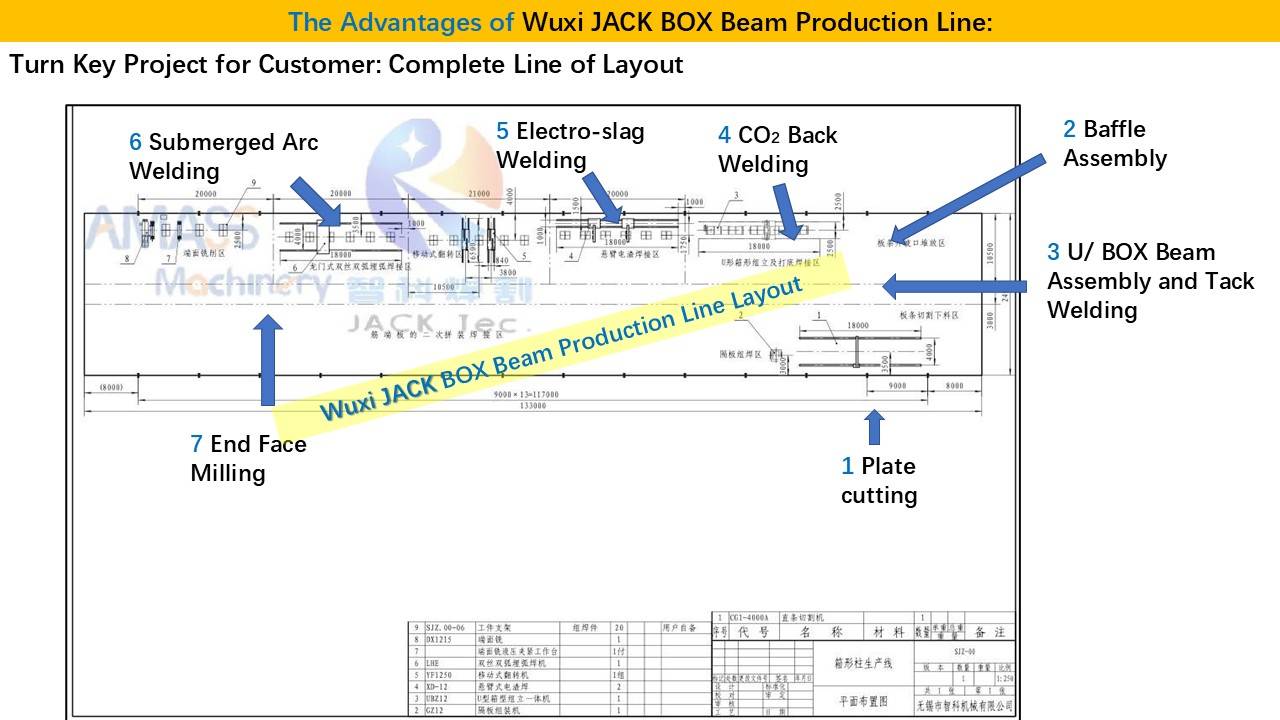

Esta página de Diapositivas ofrece boceto de diseño de la línea de producción de estructuras de acero con vigas Wuxi JACK BOX:

1. Área de la línea de producción de vigas BOX:

1) El piso del taller para la instalación y colocación de la línea de producción de vigas BOX es de 3200 m2: 133 m de largo por 24 m de ancho;
2) El taller de 24 m de ancho está dividido en dos bahías, con un paseo peatonal de 3 m de ancho en el medio;

2. Disposición de la máquina de producción de vigas BOX en la línea de producción de estructuras de acero de vigas BOX:

1) El 1^calle conjunto de máquina de producción de vigas BOX: la máquina cortadora de placas de tiras CNC CNC-CG4000 se instala individualmente, seguida de la máquina de ensamblaje de deflectores UZ12;
2) Los 5 tipos restantes de máquinas de producción de vigas BOX, desde el ensamblaje hasta el equipo de volcado y la máquina soldadora de vigas BOX, se despliegan en secuencia en la otra bahía del taller;

3. La fabricación de la pieza de trabajo y el flujo a través de toda la línea de producción de vigas BOX se realizan automáticamente.

Diapositivas 5: El Máquina de producción de vigas BOX en la línea de producción de estructuras de acero con vigas JACK BOX de Wuxi:

Desde esta página de Diapositivas, todos los principales Máquina de producción de vigas BOX se pegan en secuencia según la disposición de las estaciones de trabajo de la línea de producción de vigas BOX:

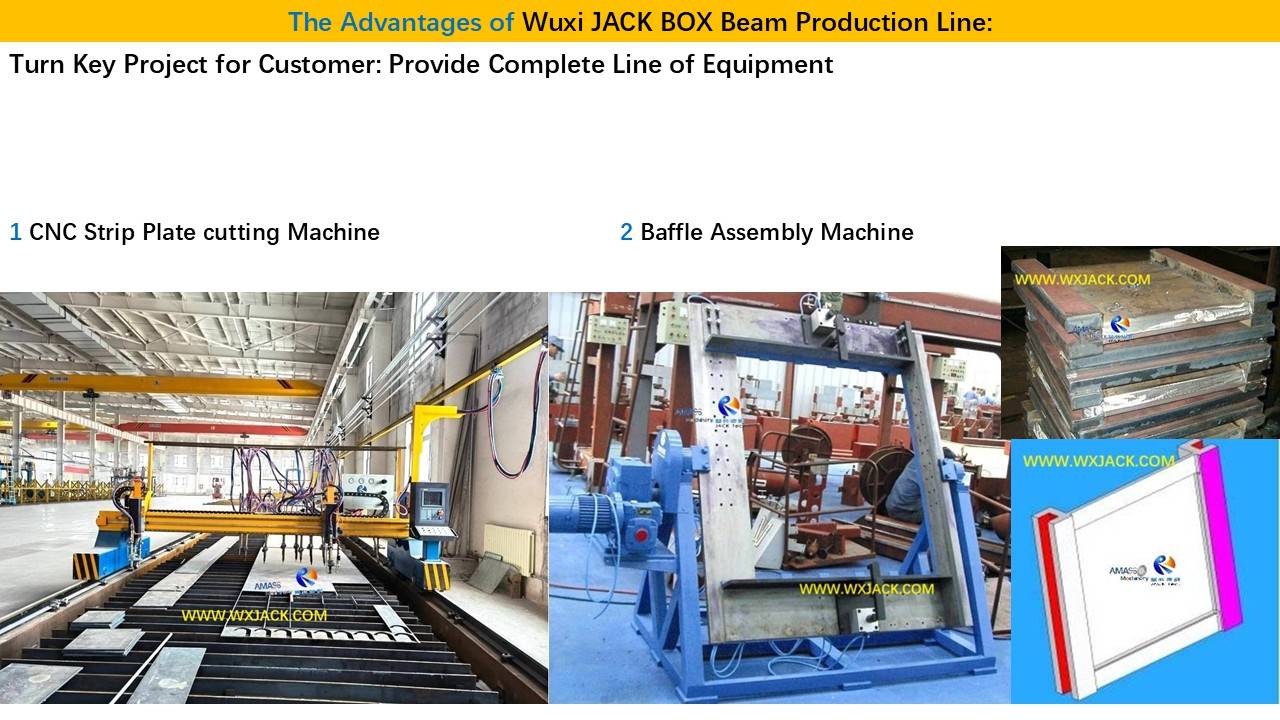

1. El 1^calle Conjunto de máquina de producción de vigas BOX: CNC-CG4000 Máquina cortadora de placas de tiras CNC:

Al igual que la línea de producción de vigas H, la línea de producción de vigas BOX también comienza con el corte de placas de acero para la preparación de la materia prima.

2. Los 2^{Dakota del Norte} conjunto de máquina de producción de vigas BOX: Máquina de ensamblaje de deflectores GZ12:

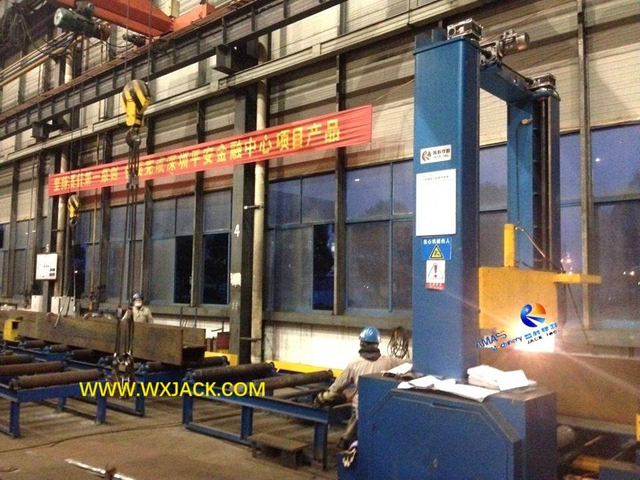

1) Como se muestra en la foto de estas diapositivas, la máquina ensambladora de deflectores GZ12 es, en esencia, un tipo de dispositivo de montaje y soldadura semiautomático;
2) En estas diapositivas también se pegan el boceto del diseño y la fotografía de los deflectores ensamblados.

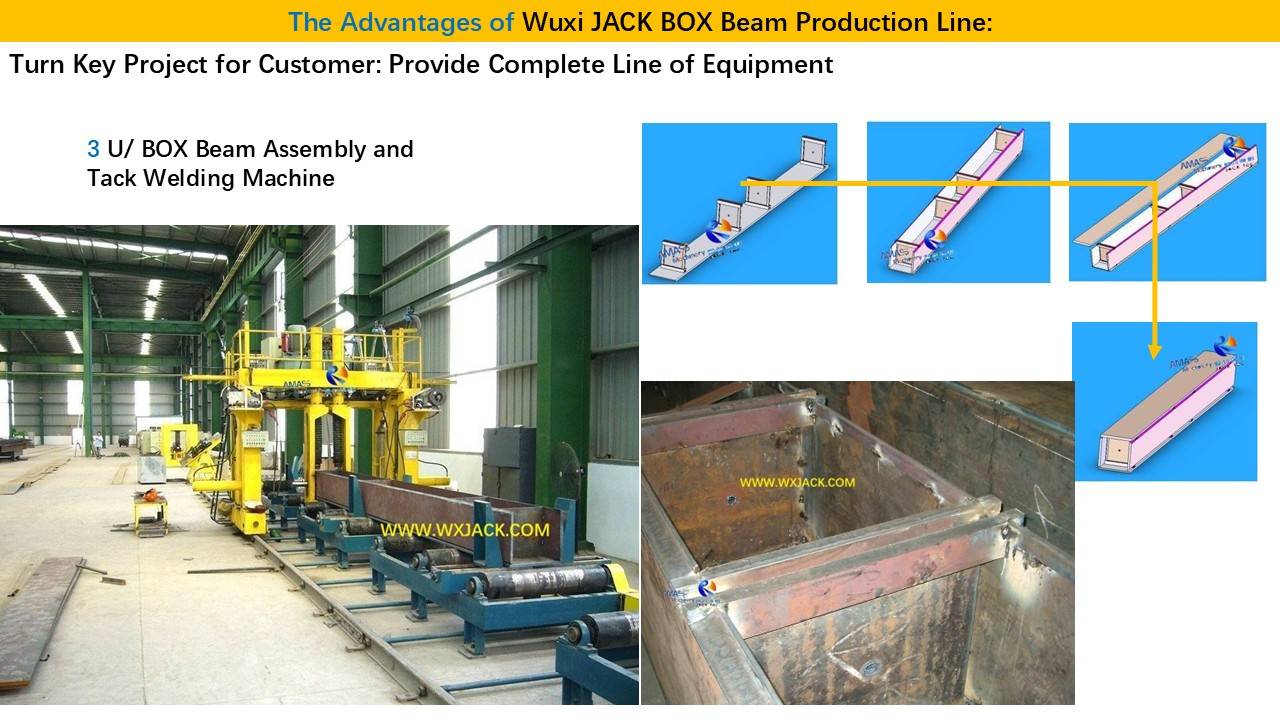

Diapositivas 6: El Conjunto de viga en U y viga BOX en la línea de producción de vigas Wuxi JACK BOX:

Esta página de diapositivas está en Conjunto de viga en forma de U en la línea de producción de estructuras de acero con vigas JACK BOX de Wuxi.

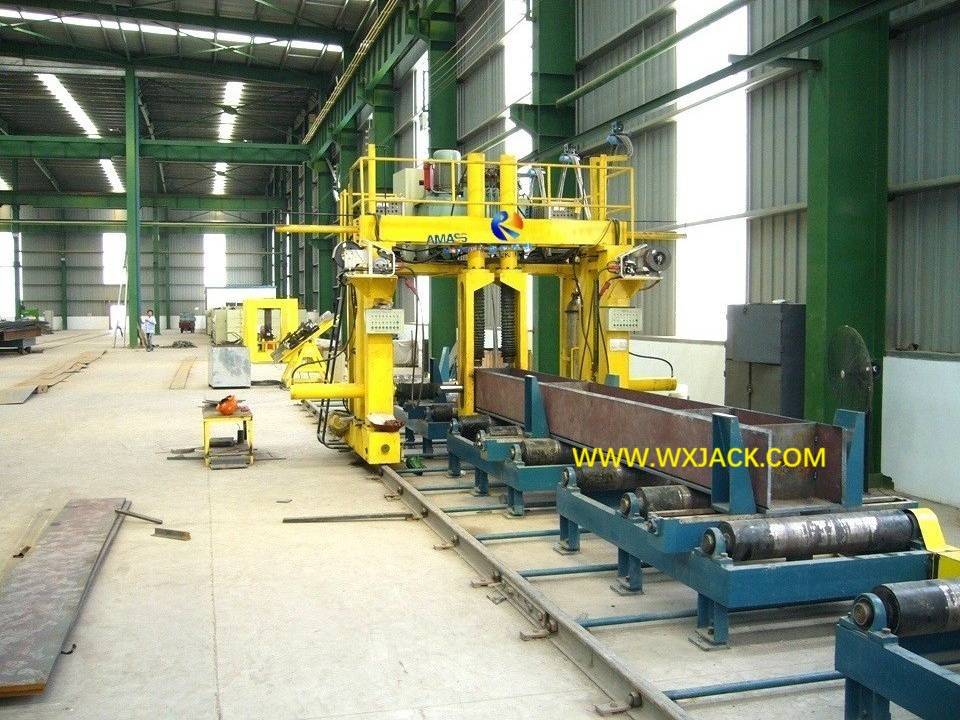

3. Los 3^tercero conjunto de máquina de producción de vigas BOX: Máquina de ensamblaje de vigas BOX de vigas en U UBZ12:

1) Con esta máquina, las 4 piezas de deflectores se ensamblan y se sueldan por puntos con 4 piezas de placas laterales, para convertir la pieza de trabajo primero en viga en U y luego en viga BOX;

2) La ilustración de los pasos de ensamblaje de U Beam BOX Beam implementados en la línea de producción de BOX Beam y la viga BOX terminada se pegan en esta página de diapositivas.

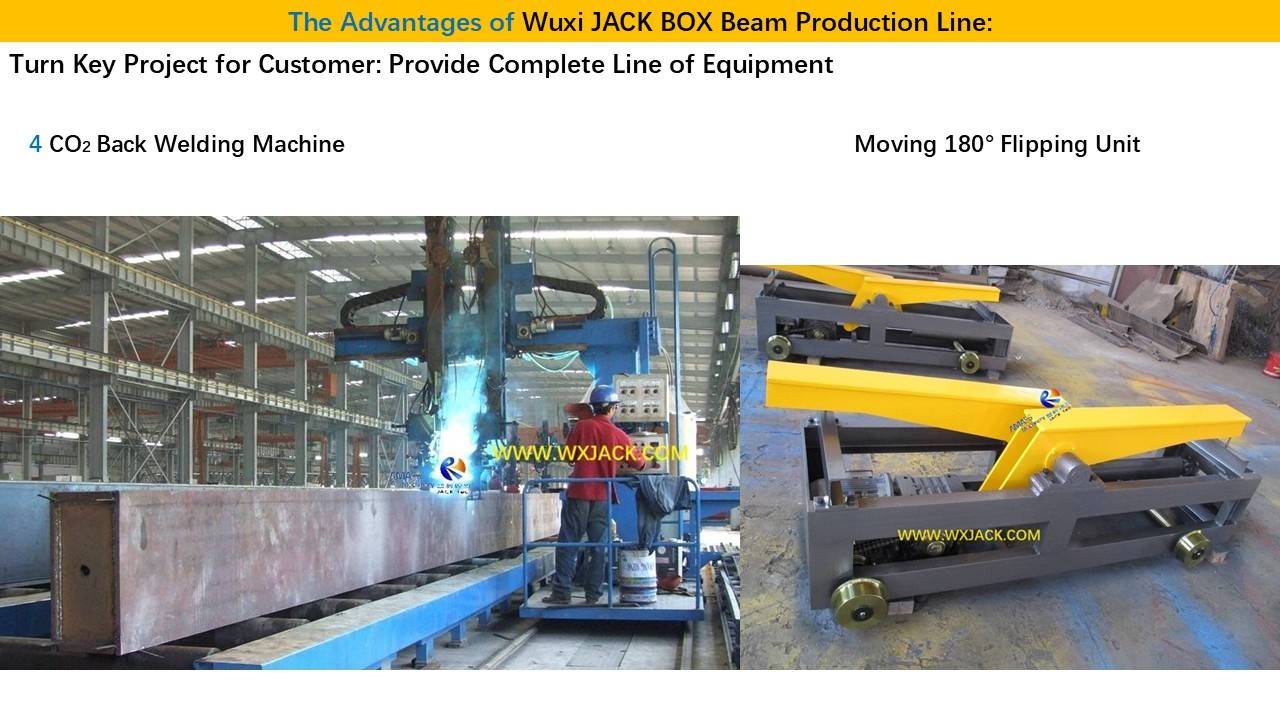

Diapositivas 7: El CO₂ Soldadura trasera y vuelco de 180°. en la línea de producción de estructuras de acero con vigas JACK BOX de Wuxi:

Esta página de Diapositivas está en el CO₂ Volver Unidad de soldadura y logística equipado en la línea de producción de vigas BOX:

4. Los 4^th conjunto de máquina de producción de vigas BOX: CO₂ Máquina de soldadura de vigas de caja trasera:

1) Según la tecnología del proceso de producción de BOX Beam, después de su montaje, el BOX Beam debe volver a soldarse mediante CO₂ soldadura con protección de gas;

2) En este conjunto de CO₂ Máquina soldadora de vigas BOX trasera, la viga BOX se coloca sobre su transportador de envío y el carro se mueve a la velocidad de soldadura, realizando CO₂ Soldadura trasera al mismo tiempo.

5. Los 5^th Tipo de Máquina de Producción de Vigas BOX: Equipo de Volcado Móvil 180°:

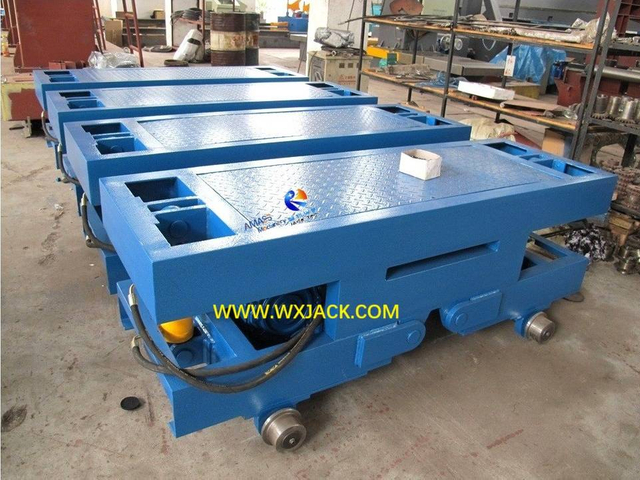

1) Teniendo en cuenta el gran tamaño y peso de BOX Beam, su volteo y transporte deben completarse mediante un equipo de volteo con accionamiento hidráulico de funcionamiento automático;
2) Estas unidades logísticas liberan a los operadores de la línea de producción de vigas BOX del peligroso y arduo trabajo de torneado de piezas;
3) Equipo de vuelco hidráulico de 60°/ 90°/ 180°, transportador de acero y equipo de vuelco tipo cadena se aplican en todo tipo de líneas de producción de estructuras de acero.

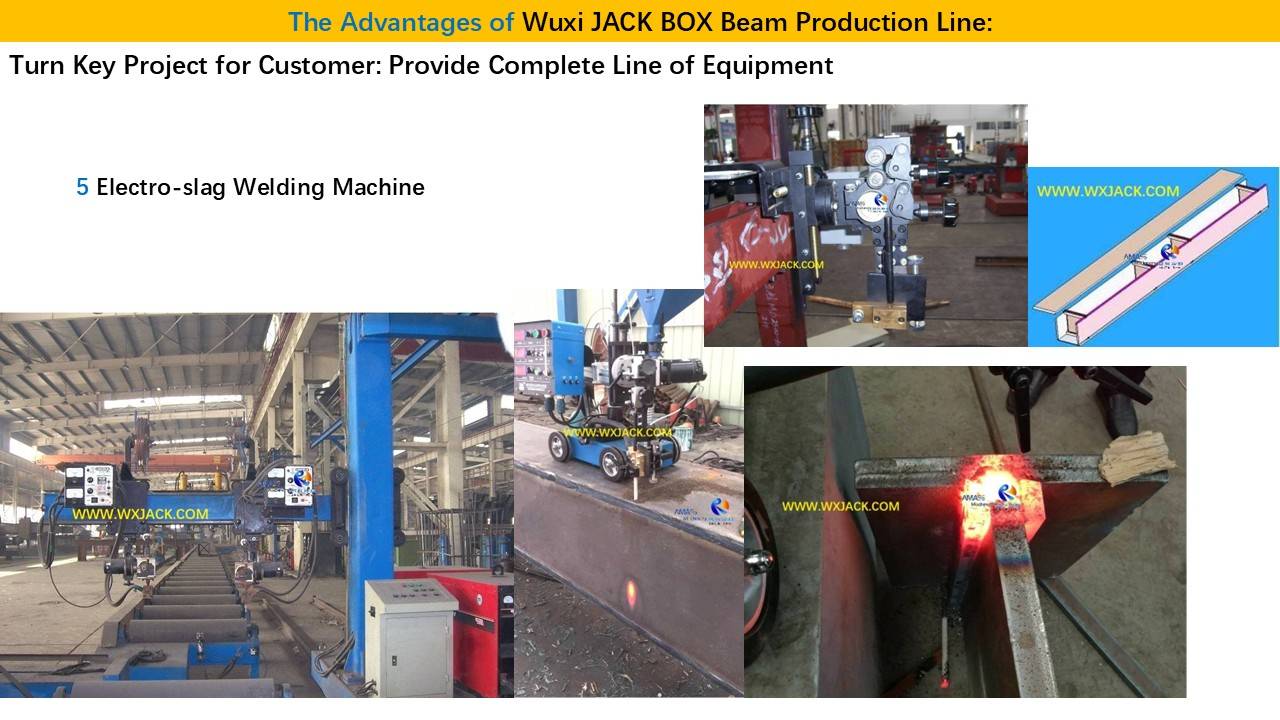

Diapositivas 8: El Máquina de soldadura de vigas CAJA de electroescoria en la línea de producción de vigas Wuxi JACK BOX:

Esta página de Diapositivas está en el soldadura por electroescoria en la línea de producción de estructuras de acero con vigas JACK BOX de Wuxi:

6. El 6^th Conjunto de máquina de producción de vigas BOX: Máquina de soldadura de vigas BOX por electroescoria:

1) Posición: La soldadura por electroescoria es el segundo tipo de operación de soldadura realizada en la línea de producción de vigas BOX, después de la soldadura posterior con CO2 y antes de la soldadura terminada con SAW;
2) Función: Este paso es para soldar los deflectores internos dentro de la viga BOX ensamblada, a la que es difícil acceder directamente mediante el método de soldadura convencional;
3) Clasificación: Hay dos tipos de soldadura por electroescoria en la línea de producción de vigas BOX: el tipo de alambre consumidor y el tipo de electrodo.De los cuales, actualmente, la máquina de soldadura de vigas BOX con electroescoria tipo alambre consumidor tiene una aplicación más amplia;
4) Pieza de trabajo: Esta página de Diapositivas también indica una ilustración del boceto en despiece y la pieza de trabajo completada de la máquina soldadora de vigas BOX con electroescoria en la línea de producción de vigas BOX.

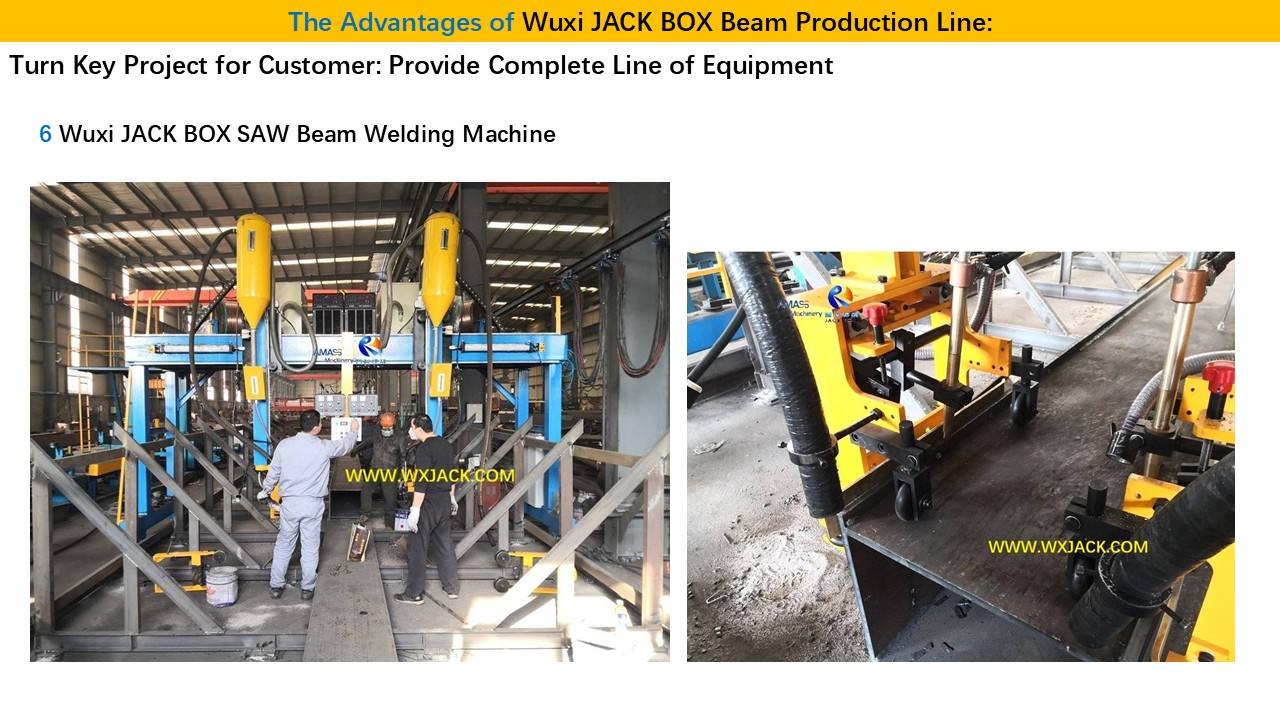

Diapositivas 9: El Soldadura SAW terminada y fresado frontal en la línea de producción de estructuras de acero con vigas JACK BOX de Wuxi:

Esta página de diapositivas está en Los 2 últimos tipos de máquina central de producción de vigas BOX. en la Línea de Producción de Vigas BOX:

7. El 7^thconjunto de máquina de producción de vigas BOX: Máquina soldadora de vigas BOX terminadas con SIERRA en la línea de producción de vigas BOX:

1) Al igual que la línea de producción de vigas H, la soldadura terminada SAW es el tercer paso de la soldadura, también el último en la tecnología de proceso de la línea de producción de estructuras de acero de vigas BOX;

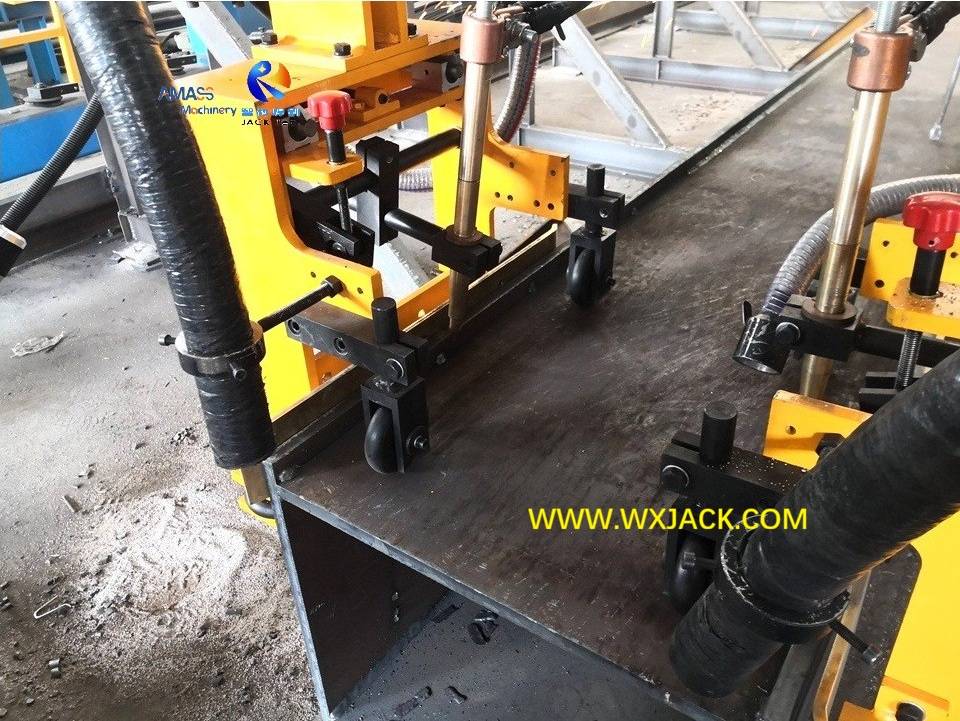

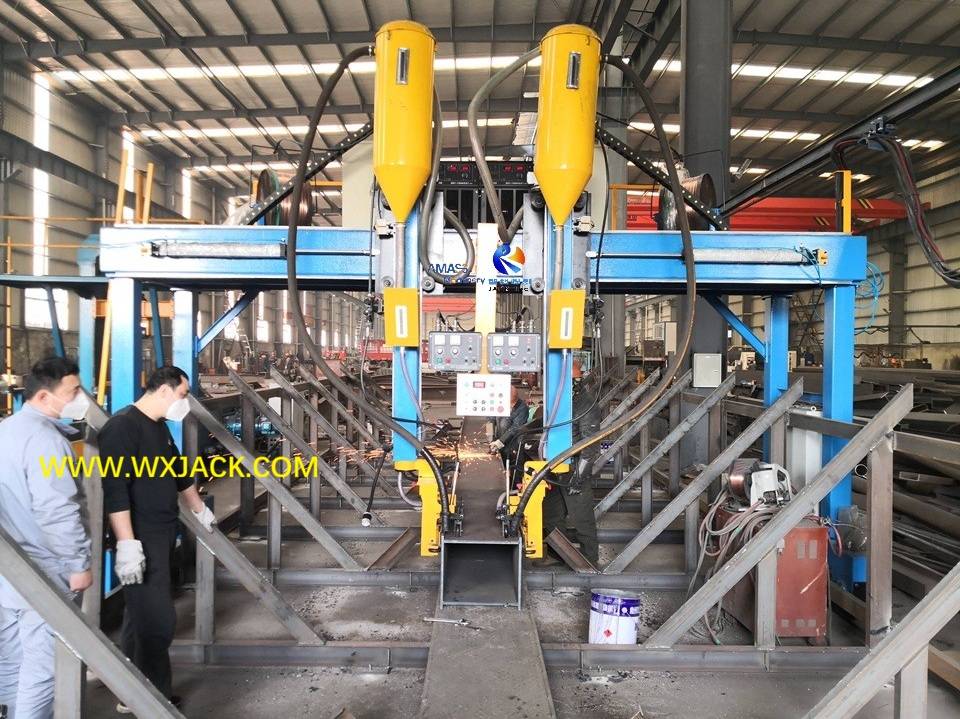

2) Hay 2 tipos de estructura Máquina soldadora de vigas SAW BOX: Estilo pórtico móvil de marco cerrado y estilo Carro móvil de marco abierto, entre los que los clientes pueden elegir según su condición y preferencia;

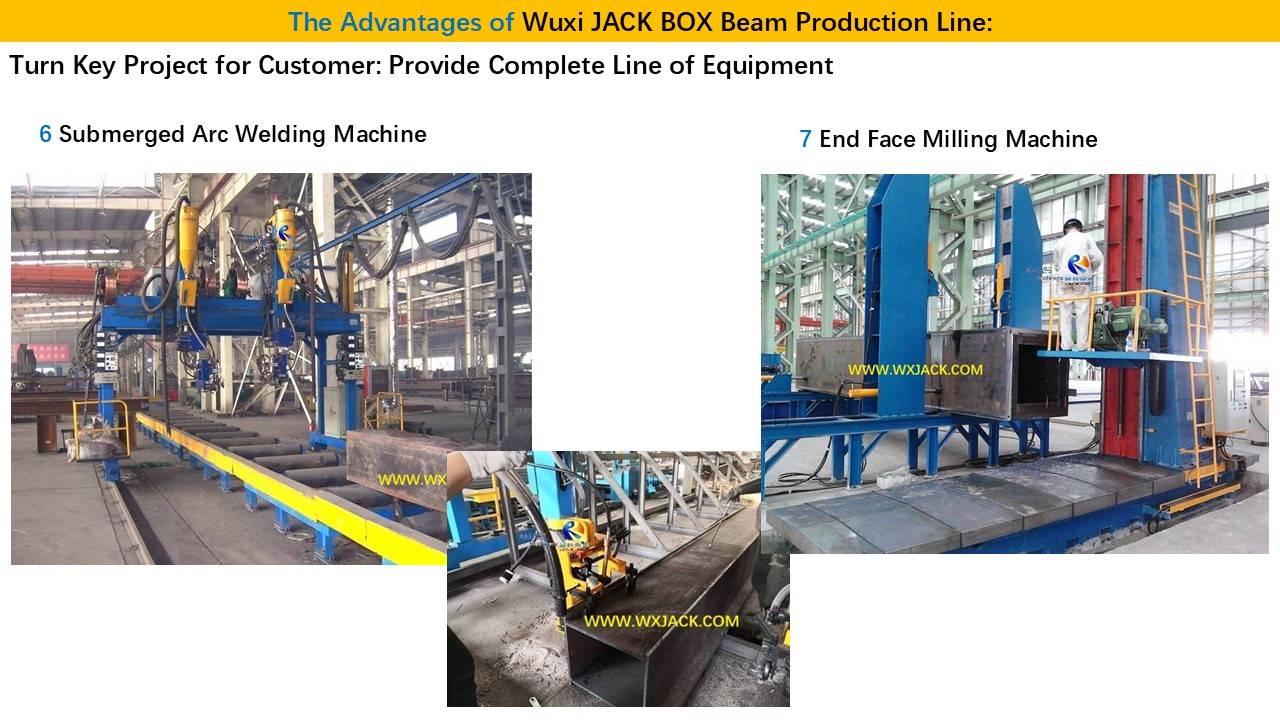

3) La foto de esta página de Diapositivas presenta el modelo LHE Máquina de soldadura de vigas BOX estilo móvil de pórtico de marco cerrado.

8. El 8^th conjunto de máquina de producción de vigas BOX: Fresadora frontal de vigas BOX en el EOL de la línea de producción de vigas BOX:

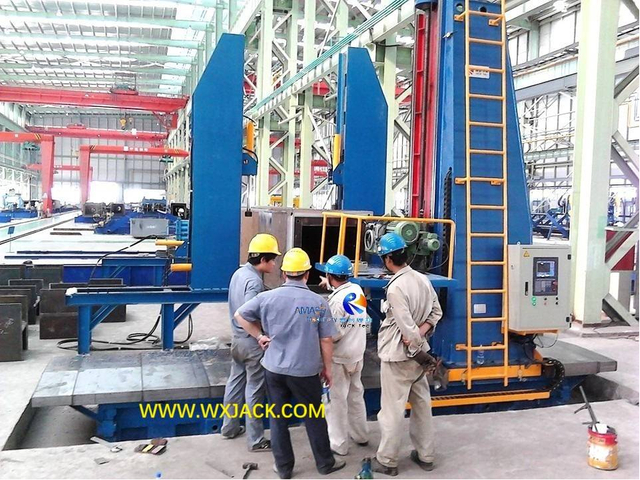

1) La foto de la derecha en esta página de Diapositivas corresponde a un conjunto de fresadora frontal de vigas BOX DX2040, que es la última máquina de producción de vigas BOX de un solo núcleo, dispuesta en la línea de producción de vigas BOX;
2) Este tipo de equipo no se limita al uso de la línea de producción de vigas BOX..En cambio, se puede aplicar en todo tipo de líneas de producción de estructuras de acero: líneas de producción de vigas en H, líneas de producción de vigas en T, etc.;
3) Equipada con un controlador CNC, la fresadora frontal de viga con control CNC también se puede utilizar para pulir cualquier tipo de miembros de estructura de forma especial, tuberías, etc.

Otras series de productos que poseemos además de la línea de producción de vigas BOX

Máquina automática de unión a tope de placas MP20 con corte triple

Fresadora frontal de viga DX1520 H para estructura de acero

Fresadora auxiliar de borde de chapa de chapa hidráulica SXBJ-16 de carga hidráulica

Máquina enderezadora de acero con ángulo longitudinal automático de uso general ASM63

Máquina cortadora de tubos CNC a gran escala por llama y plasma 3000/12 de 7 ejes

Posicionador de soldadura universal de mesa única serie HB con mandril

Blogs de la línea de producción de vigas BOX

La introducción a la máquina enderezadora de acero en ángulo de la serie Wuxi JACK ASM
Aplicación y estado actual de la máquina enderezadora de ángulos laminados; Función y funcionamiento de la máquina enderezadora de hierro angular; Principio de funcionamiento de la máquina enderezadora de barras angulares; Características técnicas de la máquina enderezadora de acero L; Wuxi JACK Bordes de ataque en máquina enderezadora de hierro angular; Resumen sobre la máquina enderezadora de acero en ángulo Wuxi JACK Leer Más
La ventaja de la máquina enderezadora de acero en ángulo para el cliente
Ventaja de la máquina enderezadora de acero en ángulo serie ASM Progreso de la máquina enderezadora de acero en ángulo serie ASM Perspectiva de la máquina enderezadora de acero en ángulo serie ASM Resumen sobre la máquina enderezadora de acero en ángulo Wuxi JACK Leer Más
La máquina enderezadora de acero de ángulo automático de alta velocidad serie ASM experimenta un rápido crecimiento
CONTENIDO 1. Prefacio; 2. INFORME sobre la máquina enderezadora de acero en ángulo; 1) Uso de la máquina; 2) Antecedentes de la máquina; 3) Inicio de la máquina enderezadora automática de acero en ángulo serie ASM fabricada por Wuxi JACK 4) Rápido crecimiento de la máquina enderezadora de acero en ángulo de la serie ASM 3. VENTAJA de la máquina enderezadora de acero en ángulo 1) Aumento de la Productividad; 2) Garantía de Calidad; 3) Retorno de la Inversión 4. PROGRESO y P;ROSPECTA en la máquina enderezadora de acero en ángulo 1) Progreso de la máquina enderezadora de acero en ángulo de la serie ASM 2) Perspectivas de la máquina enderezadora de acero en ángulo de la serie ASM Leer Más

A. El tema de esta página sobre la línea de producción de vigas Wuxi JACK BOX:

1. Esta página es para una breve revisión de la línea de producción de vigas JACK BOX de Wuxi y de la máquina de producción de vigas BOX involucrada en ella, a modo de descripción gráfica intuitiva, que cubre temas de:

B. Función y uso de la línea de producción de estructuras de acero con vigas BOX:

3. Viga BOX de soldadura terminada producida a partir de la línea de producción de vigas Wuxi JACK BOX :(Figura 1)

C. Para una exploración más profunda de los detalles comerciales y técnicos de las tres importantes líneas de producción de estructuras de acero Wuxi JACK, visite las páginas temáticas de productos de:

D. El Introducción general y visión técnica sobre la línea de producción de vigas JACK BOX de Wuxi y la máquina de producción de vigas BOX:

Diapositivas 1: El Proyecto llave en mano de la línea de producción de vigas Wuxi JACK BOX entregada al cliente:

Esta página de Diapositivas está en revisión general sobre ventajas de la línea de producción de vigas Wuxi JACK BOX:

1. Eficiencia de producción de la línea de producción de estructuras de acero con vigas JACK BOX de Wuxi:

2. Operación de la Línea de Producción de Estructuras de Acero de Vigas BOX:

3. Entrega de la línea de producción de vigas Wuxi JACK BOX a los clientes:

Diapositivas 2: El Pieza terminada producida de la línea de producción de estructuras de acero con vigas JACK BOX de Wuxi:

1. Esta página de diapositivas ofrece Croquis de diseño y especificaciones principales de soldadura BOX Beam. producido a partir de la línea de producción de vigas BOX y su máquina de producción de vigas BOX:

Diapositivas 3: El Ruta de tecnología de proceso para fabricar vigas BOX de soldadura en la línea de producción de vigas Wuxi JACK BOX:

Esta página de Diapositivas es para ilustrar el Pasos principales de la tecnología de procesos completado en la línea de producción de estructuras de acero con vigas JACK BOX de Wuxi, que se puede generalizar en 7 pasos principales de:

1. El 1calle Paso de operación del corte de placas en la línea de producción de vigas BOX:

2. Ensamblaje de deflectores y soldadura por puntos con la máquina de producción de vigas GZ12 BOX:

3. Ensamblaje de vigas U Beam BOX y soldadura por puntos con máquina de producción de vigas BOX UBZ12:

4.CO2 Soldadura trasera de la máquina soldadora de vigas BOX:

5. Soldadura interna por electroescoria de la máquina soldadora de vigas BOX:

6. Soldadura SAW (soldadura por arco sumergido) terminada de la máquina soldadora de vigas BOX:

7. Fresado frontal en EOL (final de línea) de la máquina de producción de vigas BOX:

Diapositivas 4: El Vista de diseño general de la línea de producción de vigas Wuxi JACK BOX:

Esta página de Diapositivas ofrece boceto de diseño de la línea de producción de estructuras de acero con vigas Wuxi JACK BOX:

1. Área de la línea de producción de vigas BOX:

2. Disposición de la máquina de producción de vigas BOX en la línea de producción de estructuras de acero de vigas BOX:

Diapositivas 5: El Máquina de producción de vigas BOX en la línea de producción de estructuras de acero con vigas JACK BOX de Wuxi:

Desde esta página de Diapositivas, todos los principales Máquina de producción de vigas BOX se pegan en secuencia según la disposición de las estaciones de trabajo de la línea de producción de vigas BOX:

1. El 1calle Conjunto de máquina de producción de vigas BOX: CNC-CG4000 Máquina cortadora de placas de tiras CNC:

2. Los 2Dakota del Norte conjunto de máquina de producción de vigas BOX: Máquina de ensamblaje de deflectores GZ12:

Diapositivas 6: El Conjunto de viga en U y viga BOX en la línea de producción de vigas Wuxi JACK BOX:

Esta página de diapositivas está en Conjunto de viga en forma de U en la línea de producción de estructuras de acero con vigas JACK BOX de Wuxi.

3. Los 3tercero conjunto de máquina de producción de vigas BOX: Máquina de ensamblaje de vigas BOX de vigas en U UBZ12:

Diapositivas 7: El CO2 Soldadura trasera y vuelco de 180°. en la línea de producción de estructuras de acero con vigas JACK BOX de Wuxi:

Esta página de Diapositivas está en el CO2 Volver Unidad de soldadura y logística equipado en la línea de producción de vigas BOX:

4. Los 4th conjunto de máquina de producción de vigas BOX: CO2 Máquina de soldadura de vigas de caja trasera:

5. Los 5th Tipo de Máquina de Producción de Vigas BOX: Equipo de Volcado Móvil 180°:

Diapositivas 8: El Máquina de soldadura de vigas CAJA de electroescoria en la línea de producción de vigas Wuxi JACK BOX:

Esta página de Diapositivas está en el soldadura por electroescoria en la línea de producción de estructuras de acero con vigas JACK BOX de Wuxi:

6. El 6th Conjunto de máquina de producción de vigas BOX: Máquina de soldadura de vigas BOX por electroescoria:

Diapositivas 9: El Soldadura SAW terminada y fresado frontal en la línea de producción de estructuras de acero con vigas JACK BOX de Wuxi:

Esta página de diapositivas está en Los 2 últimos tipos de máquina central de producción de vigas BOX. en la Línea de Producción de Vigas BOX:

7. El 7th conjunto de máquina de producción de vigas BOX: Máquina soldadora de vigas BOX terminadas con SIERRA en la línea de producción de vigas BOX:

8. El 8th conjunto de máquina de producción de vigas BOX: Fresadora frontal de vigas BOX en el EOL de la línea de producción de vigas BOX:

Otras series de productos que poseemos además de la línea de producción de vigas BOX

Blogs de la línea de producción de vigas BOX

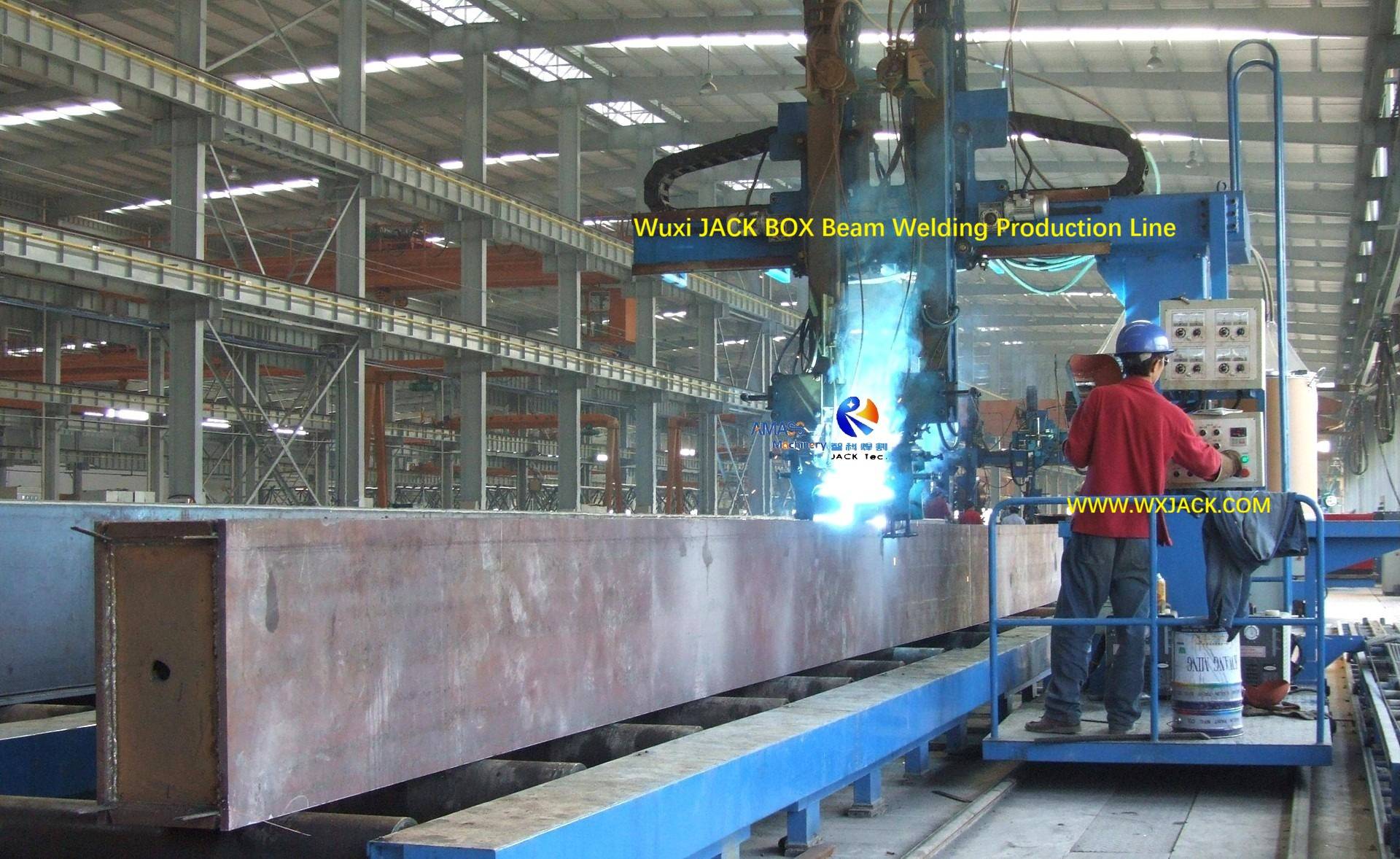

**3. Viga BOX de soldadura terminada producida a partir de la línea de producción de vigas Wuxi JACK BOX :(Figura 1)**

1. El 1^calle Paso de operación del corte de placas en la línea de producción de vigas BOX:

4.CO₂ Soldadura trasera de la máquina soldadora de vigas BOX:

1. El 1^calle Conjunto de máquina de producción de vigas BOX: CNC-CG4000 Máquina cortadora de placas de tiras CNC:

2. Los 2^{Dakota del Norte} conjunto de máquina de producción de vigas BOX: Máquina de ensamblaje de deflectores GZ12:

3. Los 3^tercero conjunto de máquina de producción de vigas BOX: Máquina de ensamblaje de vigas BOX de vigas en U UBZ12:

Diapositivas 7: El CO₂ Soldadura trasera y vuelco de 180°. en la línea de producción de estructuras de acero con vigas JACK BOX de Wuxi:

Esta página de Diapositivas está en el CO₂ Volver Unidad de soldadura y logística equipado en la línea de producción de vigas BOX:

4. Los 4^th conjunto de máquina de producción de vigas BOX: CO₂ Máquina de soldadura de vigas de caja trasera:

5. Los 5^th Tipo de Máquina de Producción de Vigas BOX: Equipo de Volcado Móvil 180°:

6. El 6^th Conjunto de máquina de producción de vigas BOX: Máquina de soldadura de vigas BOX por electroescoria:

7. El 7^thconjunto de máquina de producción de vigas BOX: Máquina soldadora de vigas BOX terminadas con SIERRA en la línea de producción de vigas BOX:

8. El 8^th conjunto de máquina de producción de vigas BOX: Fresadora frontal de vigas BOX en el EOL de la línea de producción de vigas BOX:
