Máquina de soldadura de unión de placa de acero de chapa MP20 a MP50

A. Uso y gran valor de MP20 a MP50 Máquina de soldadura de unión de placa de acero de metal:

1. Uso: la máquina de soldadura de placa de acero de metal de la serie MP se une a 2 piezas de acero de lámina en una pieza integral de mayor longitud, con resistencia de costura más fuerte que el metal base:

2.  Especificación: Basado en la longitud de la costura de soldadura de la junta, en otras palabras, el ancho de las placas para la soldadura a tope, el modelo de máquina puede ser desde MP20 hasta MP50 , que corresponde con el máximo. Longitud de costura de 2,000 mm a 5,000 mm respectivamente:

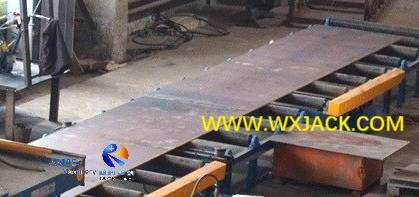

Una pieza de placa de junta terminada de 2,000 mm de ancho y 30,000 mm de longitud, que se coloca sobre la tabla de rodillos transportador de salida de Wuxi Jack MP25 Máquina de soldadura de placa de acero de metal: ( Fig.1 )

3. El material de la placa de acero de metal para la soldadura a tope puede ser cualquier tipo común: aceros de carbono de diferentes grados, incluido el grado chino Q235 / Q345 , acero inoxidable, Al;

4.  Modo de soldadura: sierra (soldadura de arco sumergido) para una placa de acero de carbono de 6 ~ 40 mm de espesor, y soldadura de cojera GMAW ₂ para chapa de 5 ~ 6 mm ;

5. Escenario de aplicación de la máquina de soldadura de la junta de la placa de acero metálica:

1) Fabricación de tubería grande: al hacer la producción en tubería de gran diámetro (φ5,000 mm de diámetro y arriba), la longitud de la placa de acero no es lo suficientemente larga como para doblarse y enrollarse en un círculo completo de φ5,000 mm de diámetro y superior. En este momento, es necesario unir 2 piezas de placa de acero con esta máquina de soldadura con tope de placa de acero de metal de la serie MP;

2)  Producción de grúa de polipasta: las grúas de elevación de gran dimensión implican el consumo de una placa de acero de larga longitud, que debe adquirirse de la soldadura a tope en placas de acero de las fábricas de acero;

6. beneficio en la productividad, el costo variable y la operación segura con la máquina de soldadura de la junta de la placa de acero de metal:

1) beneficiarse de esta tecnología de patente Wuxi Jack se derrite a través de la técnica en la soldadura a tope, lo que implica ' soldadura de un solo lado, y ambos lados de la placa con formación de costura ', la serie MP de la serie duplica la productividad de la operación de soldadura de la junta de placa, lo que hace que toda la operación sea simple y suave:

2) Sin esta máquina, la soldadura de la junta a tope en dos piezas de placas de acero de metal implica los pasos necesarios:

a)  2 veces de soldadura en ambos lados de las placas de acero de metal;

b)  Una vez de la placa de la junta a medio terminado, con la ayuda de una grúa de viaje en general;

c) arco de carbono en el segundo ^lado de la placa;

3)  Ahora, con Wuxi Jack MP Series Metal Steel Plate Junk Machine de soldadura de soldadura, solo la soldadura de placa lateral superior puede alcanzar el objetivo de la junta de la placa, y se eliminan todos los trabajos restantes de anteriormente mencionados , el tiempo de ciclo total puede disminuir un 30%~ 40%;

2)  Operación segura y operador menor: además, sin necesidad de voltear las placas de acero grandes y pesadas al revés, lo que implica la cooperación entre varios operadores, y debe tener mucho cuidado en el proceso, se necesita una mano de obra menor, se necesita el paso de operación más peligroso, toda la operación en la unión de placa, con la máquina de soldadura de la placa de metal modelo MP , se vuelve completamente automática y segura y segura.

B. Unidades de funciones principales en la serie MP de la placa de acero de metal Máquina de soldadura a tope de unión plana:

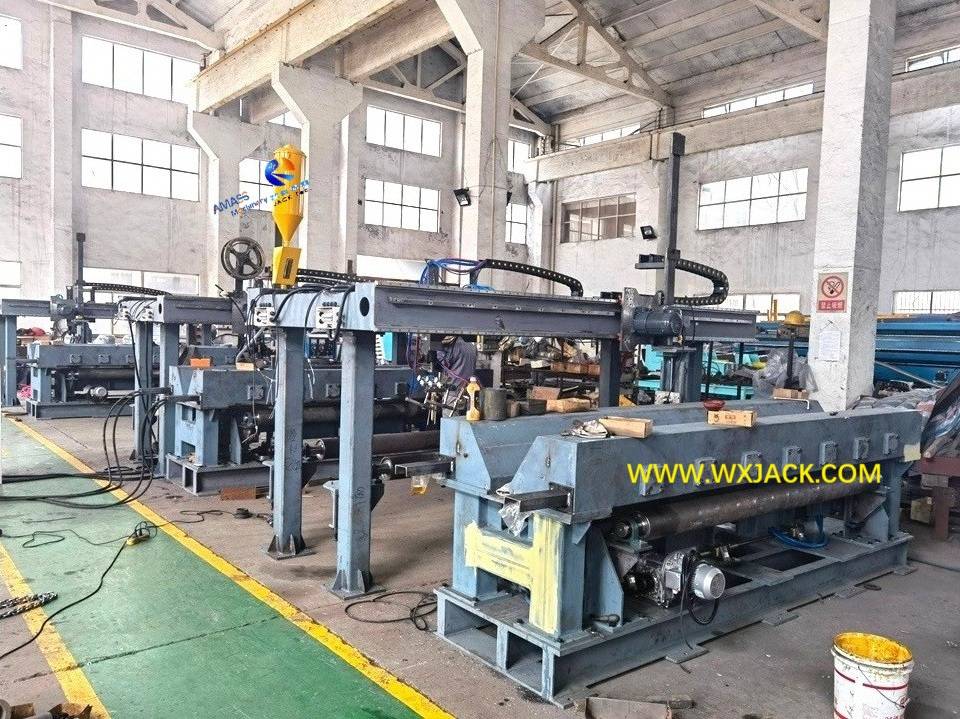

1.  Diseño general del modelo MP Máquina de soldadura con tope de placa de acero de metal:

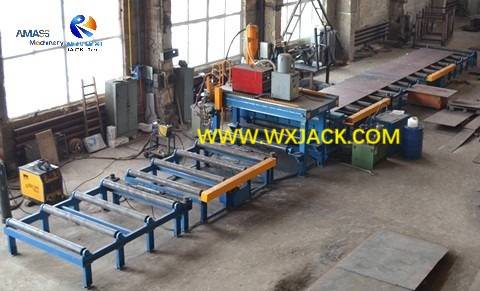

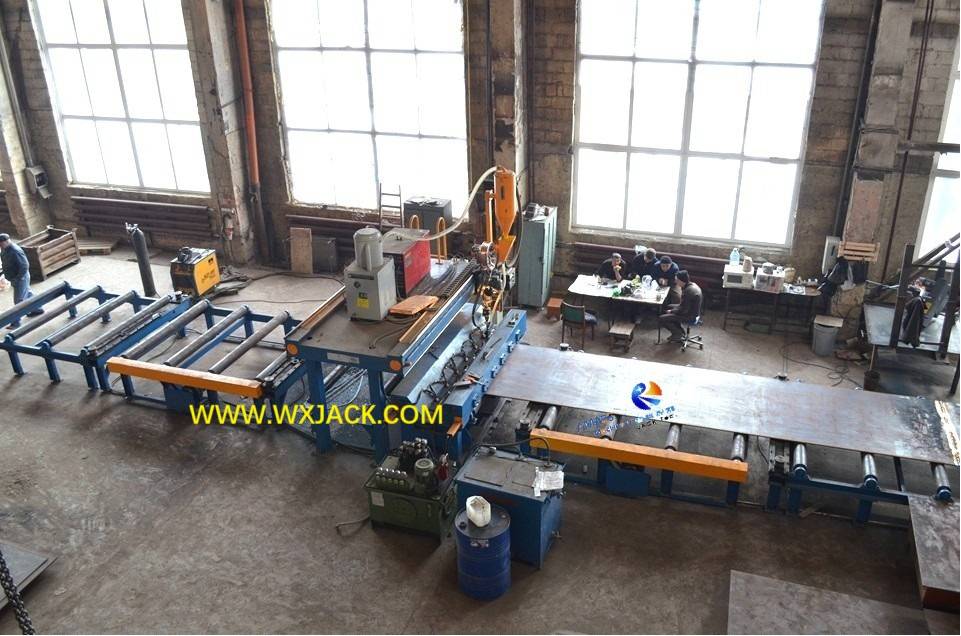

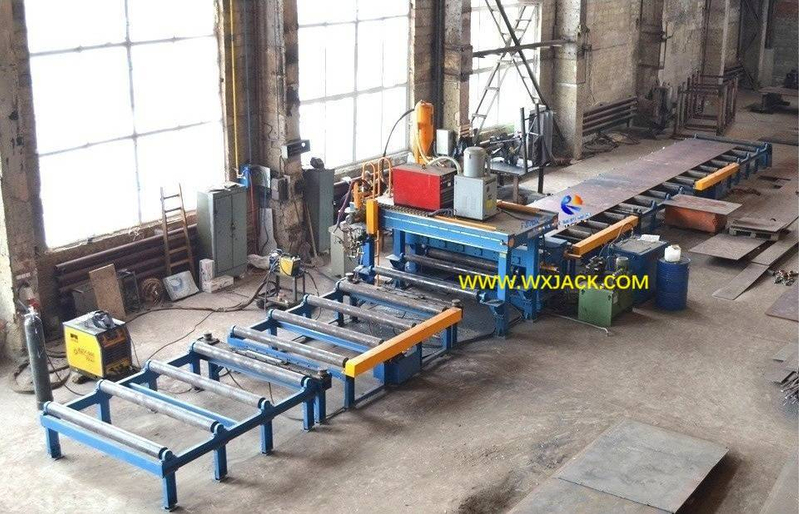

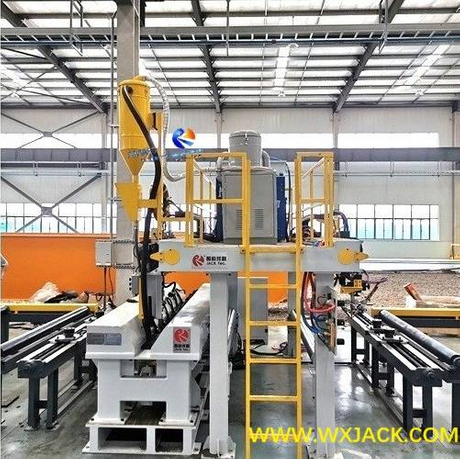

a)   Sitio de ejecución del modelo Wuxi Jack MP20 en la instalación del cliente: ( Fig.2 )

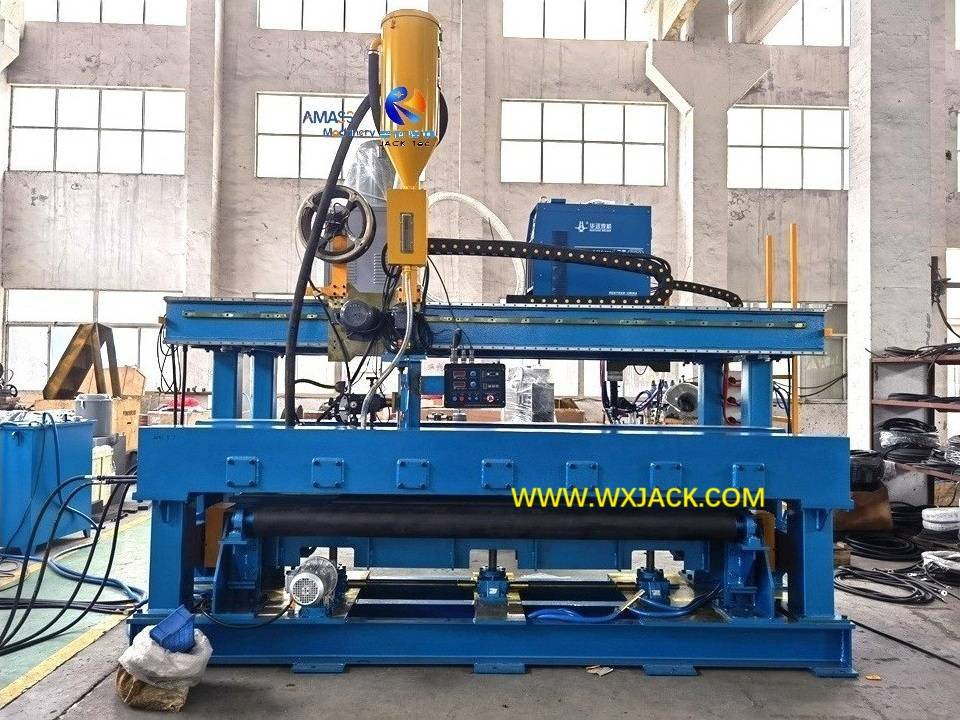

b)  Diseñar impresión en Wuxi Jack MP20 a MP50 MÁSQUES DE MÁSICAS: ( Fig.3 )

1)  Flujo de placas: verificación en la foto y el dibujo de arriba, puede encontrar en la secuencia del flujo de material del transportador de entrada al transportador de salida:

2)  En el lado entrante del pórtico de la máquina, hay una antorcha de corte triple de llama, y en el lado de la salida del pórtico, hay un sistema de antorcha de soldadura con tope de fusión;

2. Flame Máquina de soldadura a tope de la junta de la placa de acero de la placa de metal:

1)  Tarea: esta unidad se puede ver como un conjunto de una máquina de corte de triple llama de placa. Es para cortar la ranura de soldadura en los bordes de las placas de acero de metal, cuando el grosor de las placas para la unión es superior a 15 mm, para garantizar la penetración completamente en las costuras de las juntas, en la soldadura posterior de los topes:

a)  Corte triple de combustible de oxígeno, antes de la soldadura por tope: ( Fig.4 )

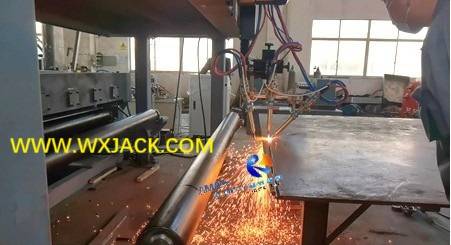

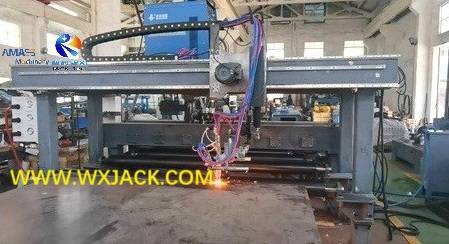

b)  Corte de llama triple de llama, en la placa del lado entrante del pórtico de la máquina: ( Fig.5 )

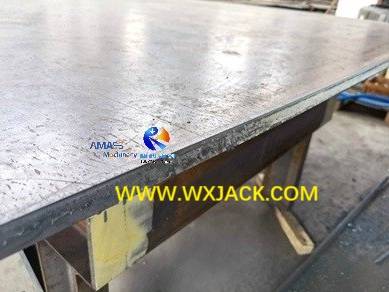

c) Placa de corte triple de llama terminada, para soldadura a tope: ( Fig.6 )

2) Esta unidad de corte triple de llama es una configuración opcional para máquinas de modelos MP. Sin él, el cliente debe preparar equipos específicos para cortar la ranura de soldadura en los bordes de las placas de acero de metal, como la máquina de molienda de borde de la serie XBJ;

3.  Sistema de soldadura con tope en la máquina de soldadura con tope de placa de acero de metal:

1) Tecnología de soldadura : las fotos adjuntas también se reflejan sobre la unidad de trabajo central de la máquina: sistema de soldadura con tope de sierra. La técnica crítica sabe cómo se derrite a través de , la condición previa al cumplir con el efecto de soldadura a tope de alta calidad y eficiencia :

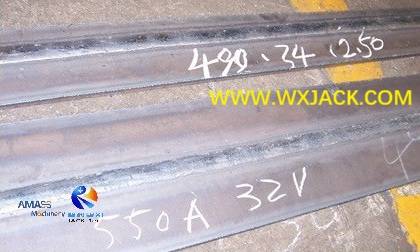

La pieza de prueba terminada en la soldadura de sierra con la máquina de modelos Wuxi Jack MP, con corriente de soldadura y voltaje marcado en la pieza de prueba: ( Fig.7 )

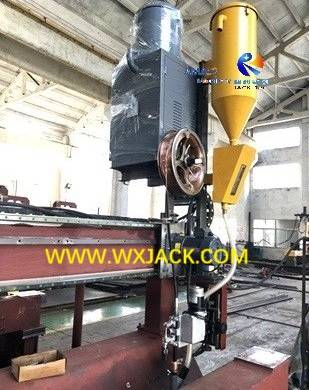

2)  Instalación de la antorcha de soldadura en Wuxi Jack Metal Steel Plate Platean Máquina de soldadura a tope: ( Fig.8 )

Se muestra en la foto de arriba, esto incluye:

a)  antorcha de soldadura y su mecanismo de posicionamiento de alta precisión;

b)  mecanismo de elevación de la antorcha de soldadura por motor;

c)  Unidad de alimentación de alambre de soldadura y tubo;

d)  Unidad de alisado de alambre de soldadura;

e)  Unidad de transmisión y reciclaje de sierra de soldadura: tubos de envío y recuperación; Tolva de flujo de color amarillo; Máquina de reciclaje de flujo de soldadura en color gris;

4.  Almohadilla de cobre y base de soldadura de la placa de acero de metal Máquina de soldadura con la junta de la junta plana:

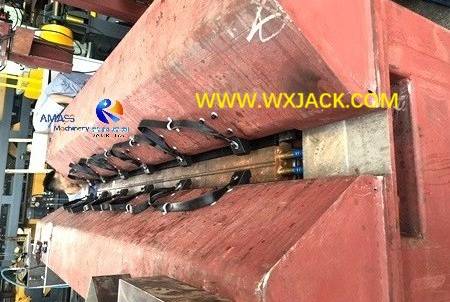

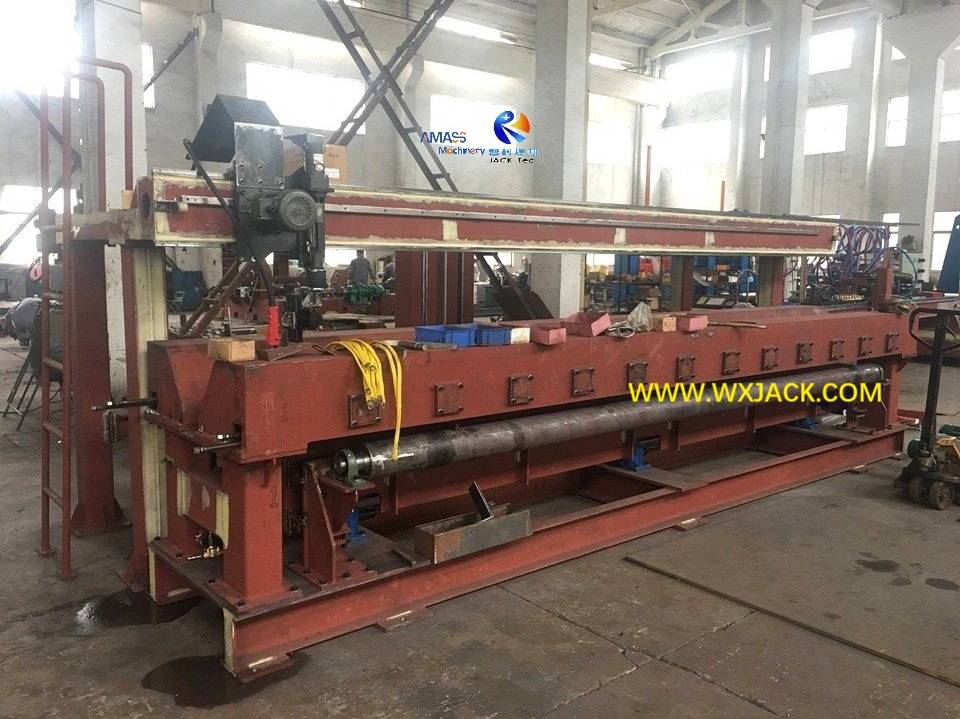

1) El lecho de soldadura a tope que se ensambla con una variedad de almohadillas de cobre: ( Fig.9 )

a)  Disposición: puede ver que hay numerosos pares de bloques de sostenimiento de color negro justo por encima de las almohadillas de cobre, que tienen un espacio de intervalo de 300 ~ 350 mm;

b)  La cantidad de bloques de retención de color negro depende de la longitud de la tabla de soldadura, es igual a la longitud de la costura de soldadura a tope: en el ancho de la costura de soldadura total de 2000 mm del modelo MP20, necesita 6 pares de tales bloques de retención;

c)  Función: estos bloques de retención tienen con el fin de presionar las dos piezas de placas de acero de metal firmemente durante la fusión a través de la operación de soldadura, que se accionan con cilindros de aceite para ofrecer una fuerza pesada. Los cilindros de aceite se instalan dentro de la cubierta trapezoidal, a ambos lados de las almohadillas de cobre y la base de soldadura:

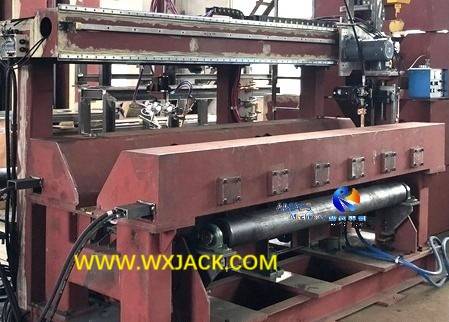

d)  Los cilindros de aceite que se están instalando, dentro de la cubierta trapezoidal de Wuxi Jack MP30 Modelo de la placa de metal de la máquina de soldadura de la máquina de soldadura: ( Fig.10 )

2)  A Pastilla confiable: hay cables de puesta a tierra de color negro, conectados con cada uno de los bloqueos de retención, garantizando la operación segura del operación de soldadura de la junta de la placa de acero de metal:

Vista cercana sobre el cable de conexión a tierra de color amarillo del circuito de soldadura a tope en Wuxi Jack MP Models Machine: ( Fig.11 )

5.  Unidad de antorcha de soldadura de la placa de acero metálica Máquina de soldadura con tope de la junta plana:

1) Ubicación: esta unidad está instalada en el lado de soldadura de la salida del tope de la salida del pórtico de la máquina, en su haz horizontal;

2) El movimiento de la antorcha de soldadura durante el trabajo se guía con una guía lineal de rodamiento de bolas pesadas de alta precisión;

3) La mesa de trabajo de soldadura a tope se separa de la pórtica mecánica;

4)  La fuente de alimentación de soldadura a tope y su consola de control se instalan en pórtico: máquina de soldadura en la plataforma de pórtico, y la consola de control en el haz horizontal del lado de salida de la pórtica;

5) La unidad de envío y reciclaje de sierra de soldadura se despliega en la costura de soldadura entre las 2 piezas de placas de acero;

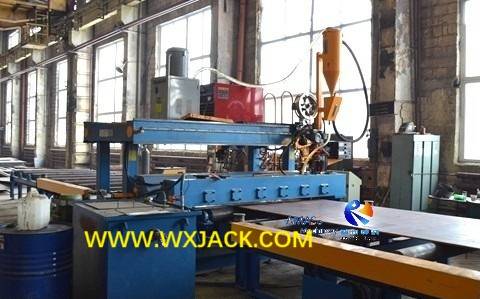

6)  Saw Bulto Soldadura de Wuxi Jack MP25 Máquina de soldadura con placa de acero de metal: ( Fig.12 )

C. Parámetros técnicos de MP20 a MP50 Máquina de soldadura con tope de placa de acero de metal:
