1. Pieza de trabajo aplicable y salida de la máquina cortadora de placas de tiras CNC:

1) Función: La máquina cortadora de placas de tiras CNC realiza el corte de placas de chapa, las típicas son placas de acero al carbono y placas de acero inoxidable, con piezas terminadas de:
a) Corte de tiras: Tableros cuadrados/rectangulares/lamas;
b) Corte de formas: Cualquier contorno externo diseñado y orificios internos;

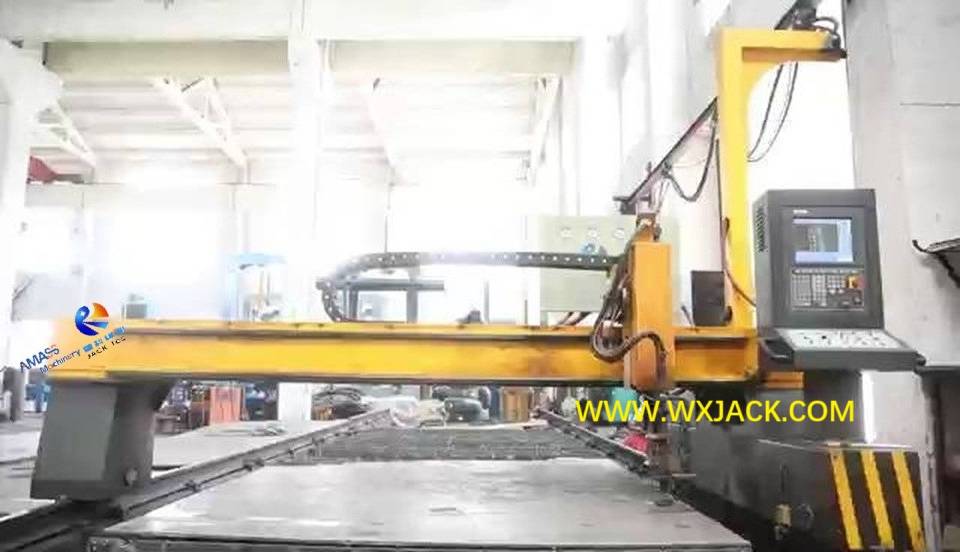

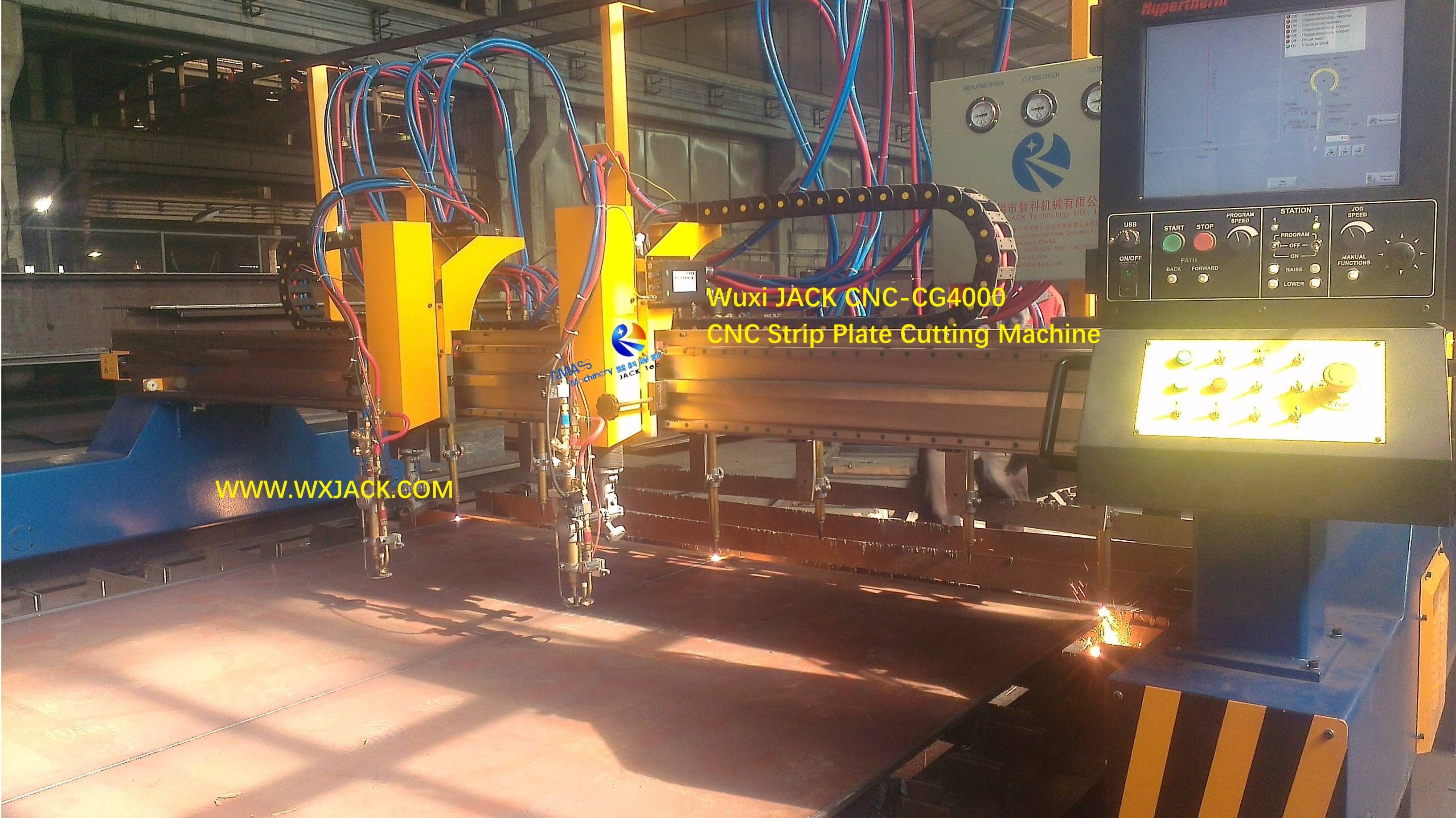

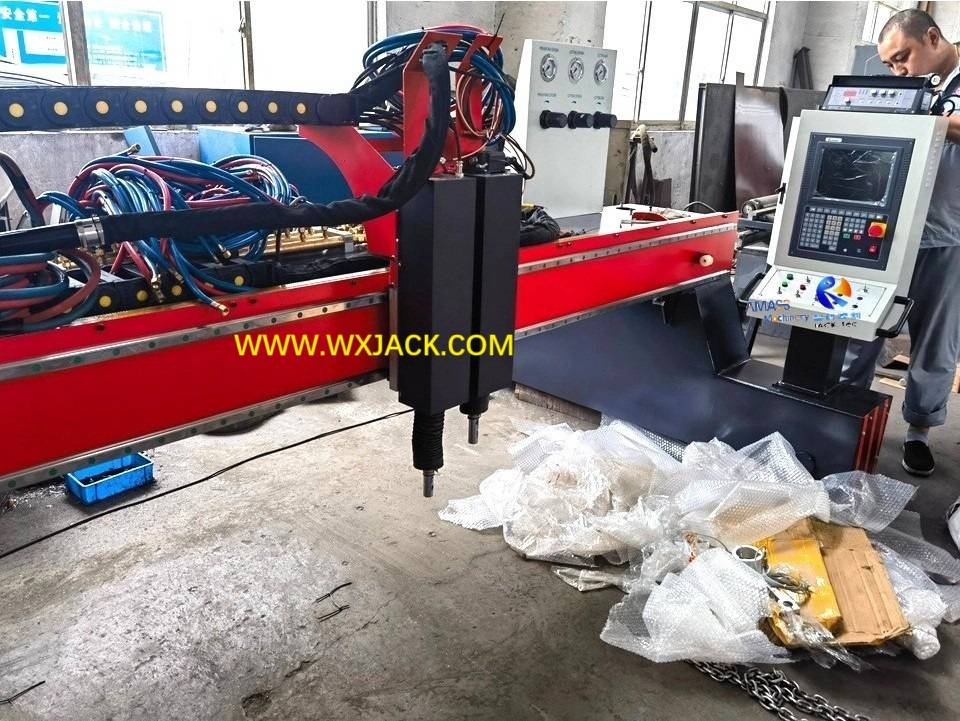

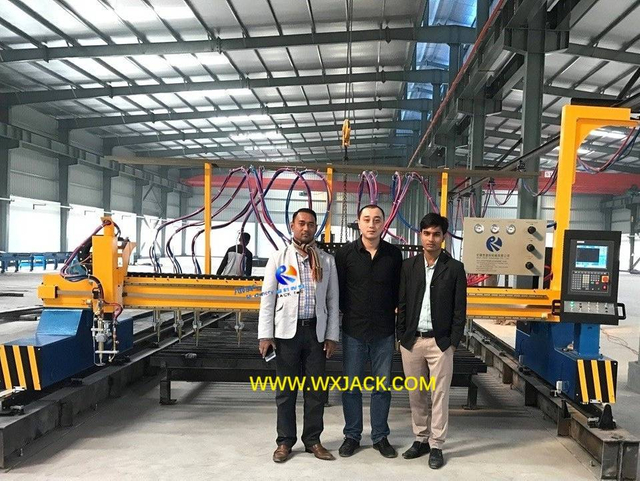

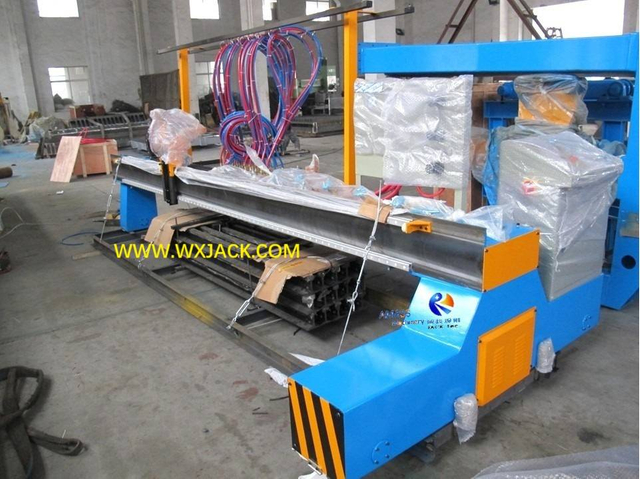

C) Máquina cortadora de placas de tiras CNC modelo Wuxi JACK CNC-CG4000 y sus piezas de trabajo terminadas: (Figura 1)

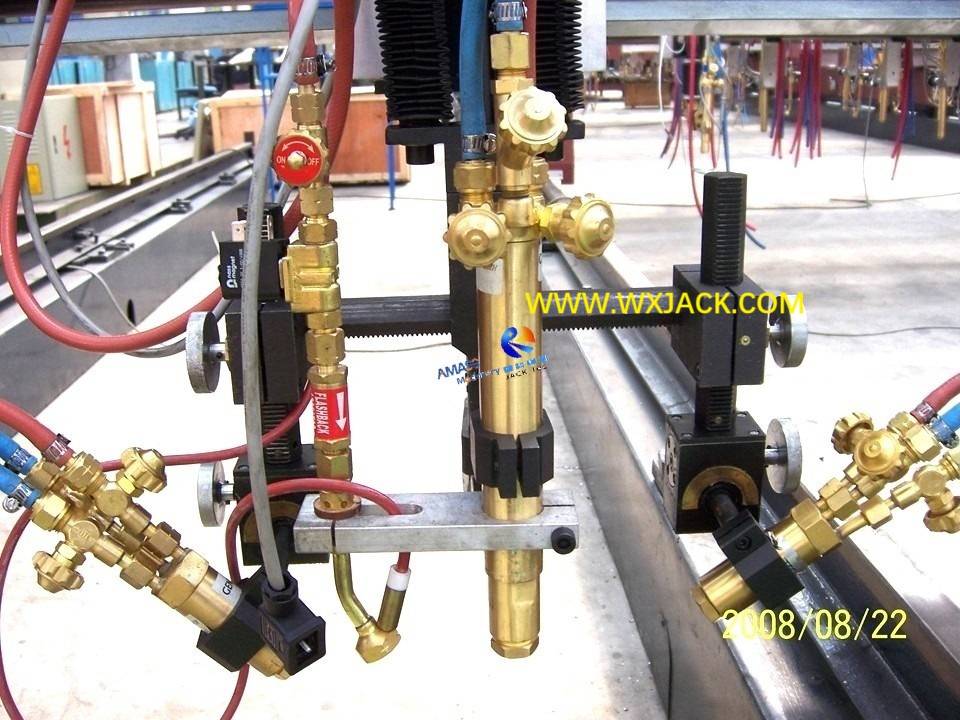

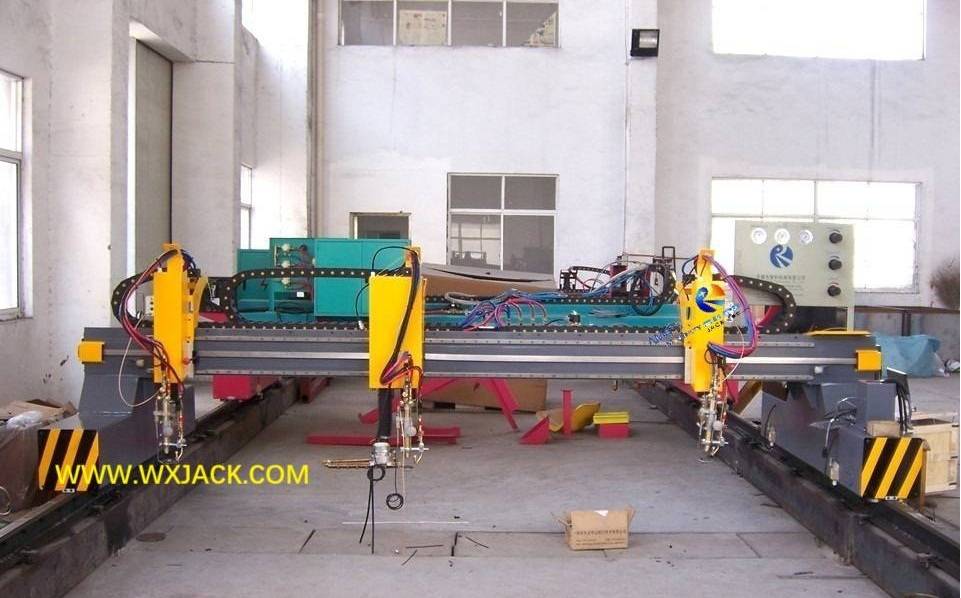

2) Triple corte: Equipada con un soplete triple, la máquina cortadora de placas CNC puede ampliar su función para biselar los bordes de las placas de acero al carbono:

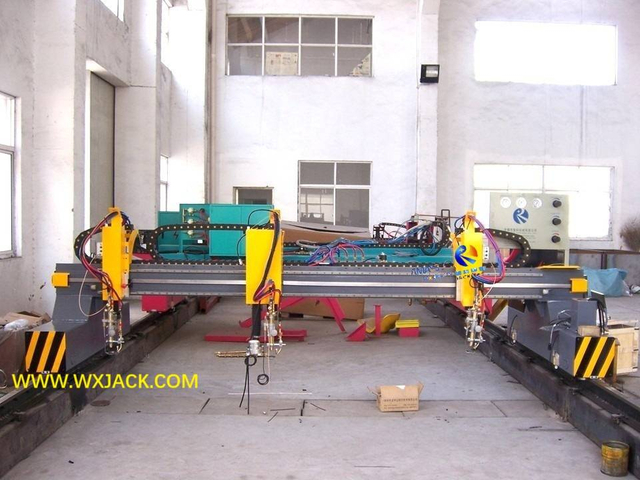

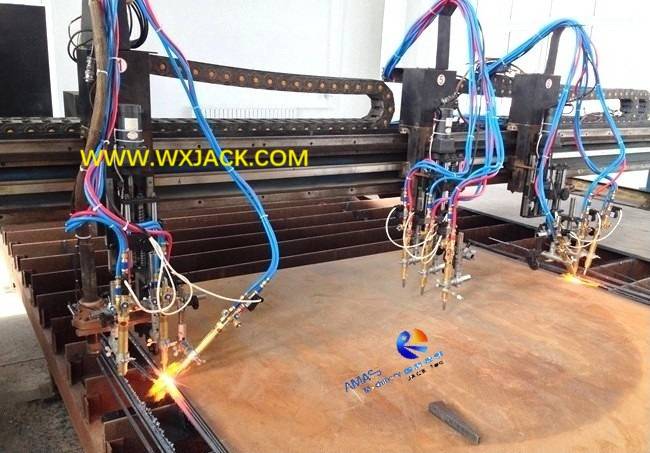

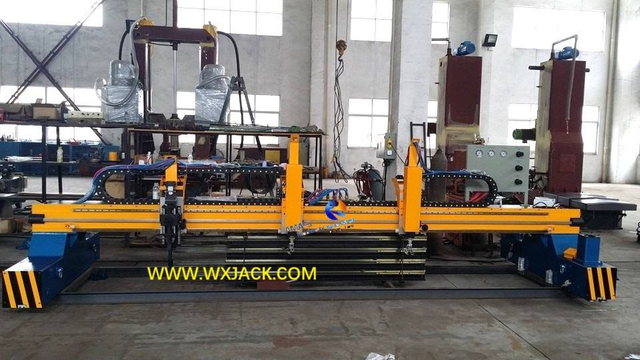

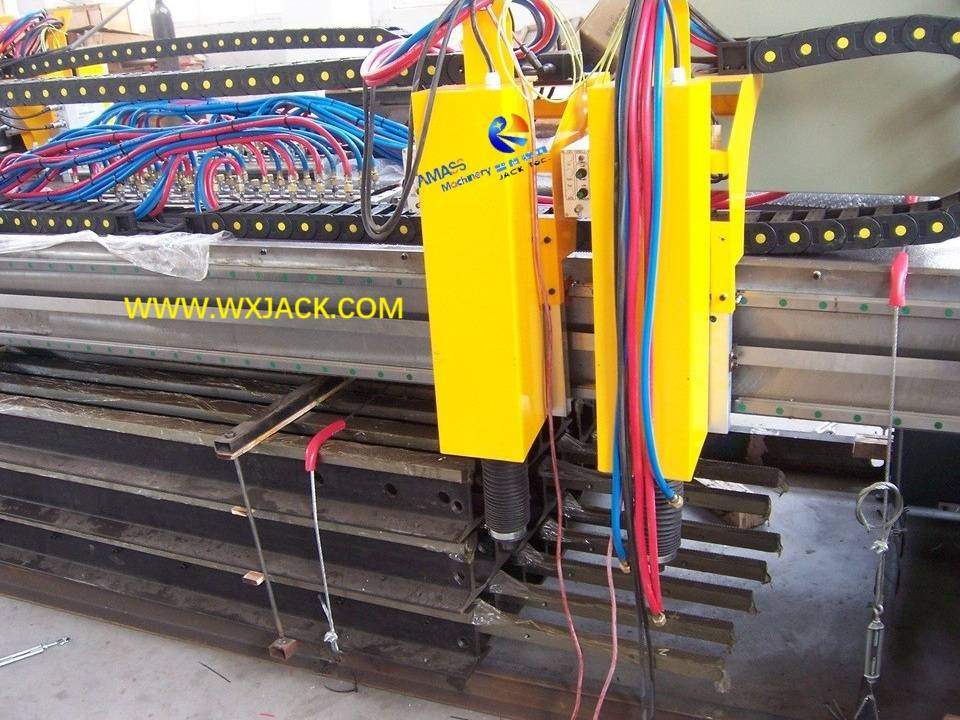

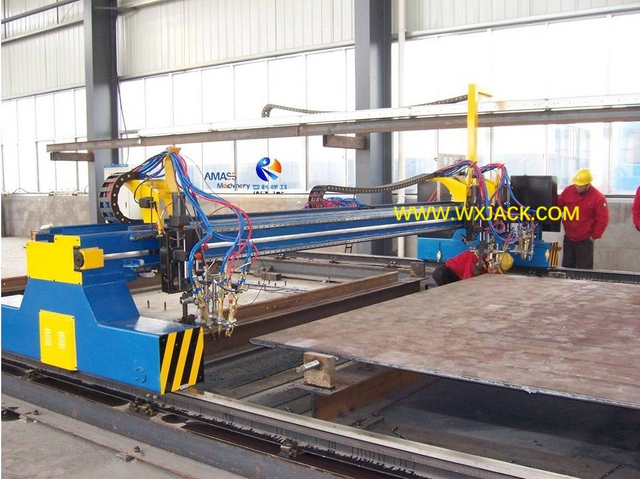

Máquina de oxicorte CNC triple modelo Wuxi JACK CNC-CG3000 equipada con 3 piezas de soplete de corte triple: (Figura 2)

2. Formulario de solicitud de la máquina cortadora de placas CNC:

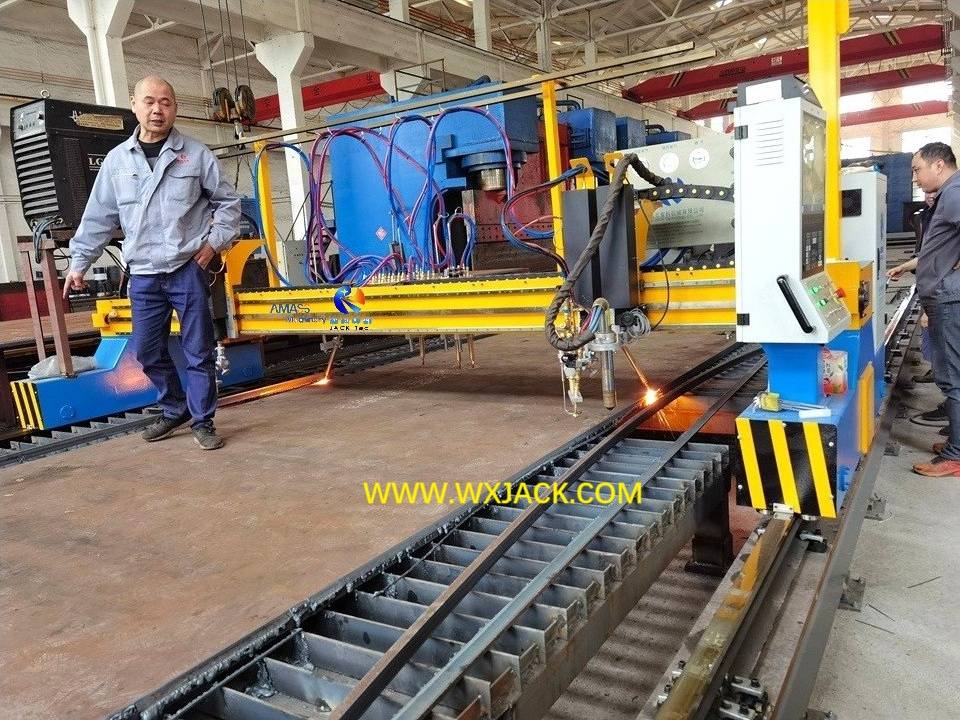

La máquina cortadora de placas de tiras CNC es una combinación de:
1) Máquina cortadora de llama CNC, para realizar cortes de formas en placas de chapa ferrosa (acero al carbono);
2) Máquina cortadora por plasma CNC, para realizar cortes de forma en placas de chapa no ferrosa (acero inoxidable/bronce/al);

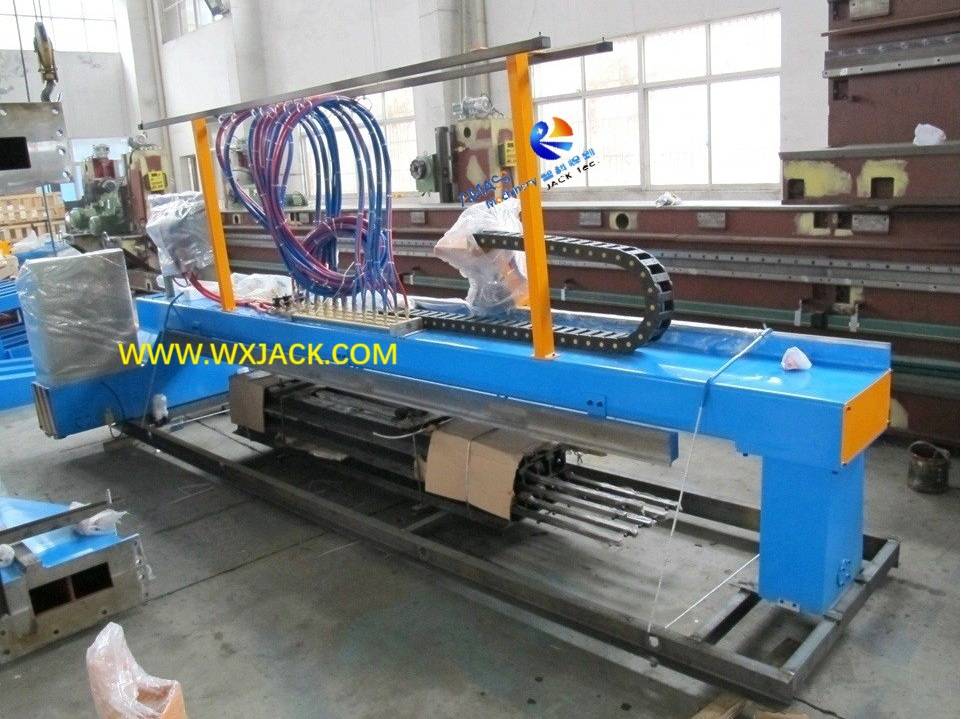

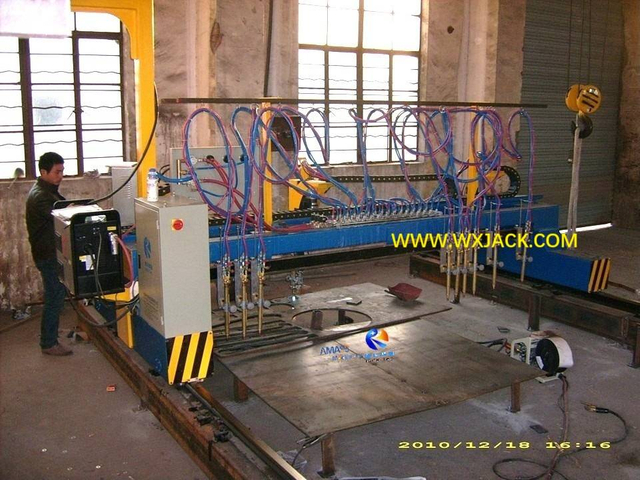

3) Máquina cortadora de placas CNC con tiras de llama, para realizar cortes en tiras sobre placas de acero al carbono;
En el uso práctico, las tres funciones anteriores se pueden integrar en un solo conjunto de máquina cortadora de placas CNC, según la demanda y preferencia del cliente:

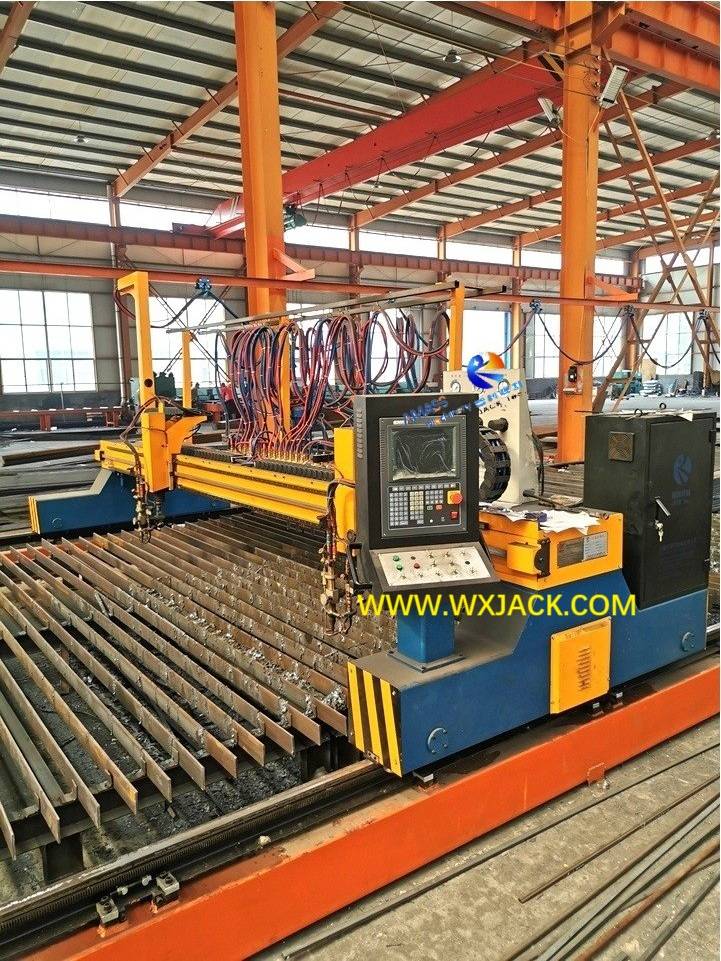

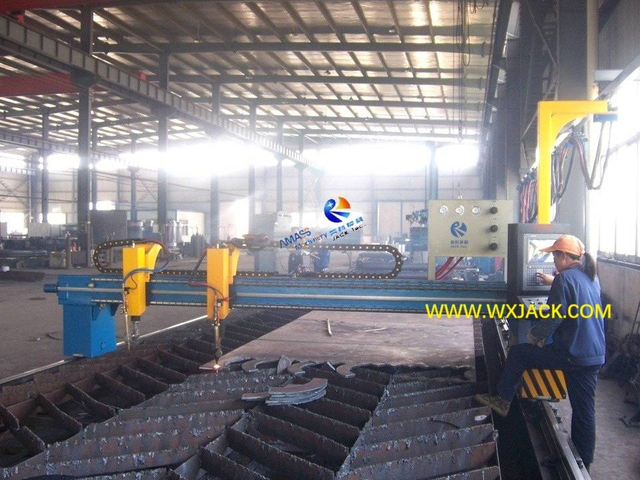

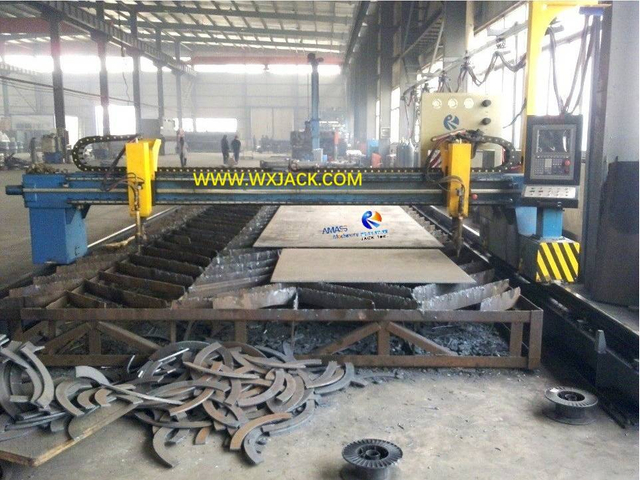

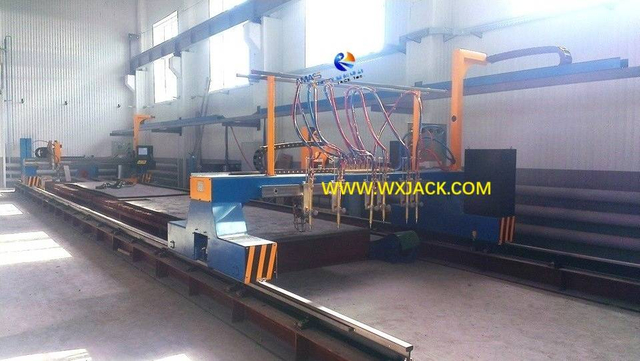

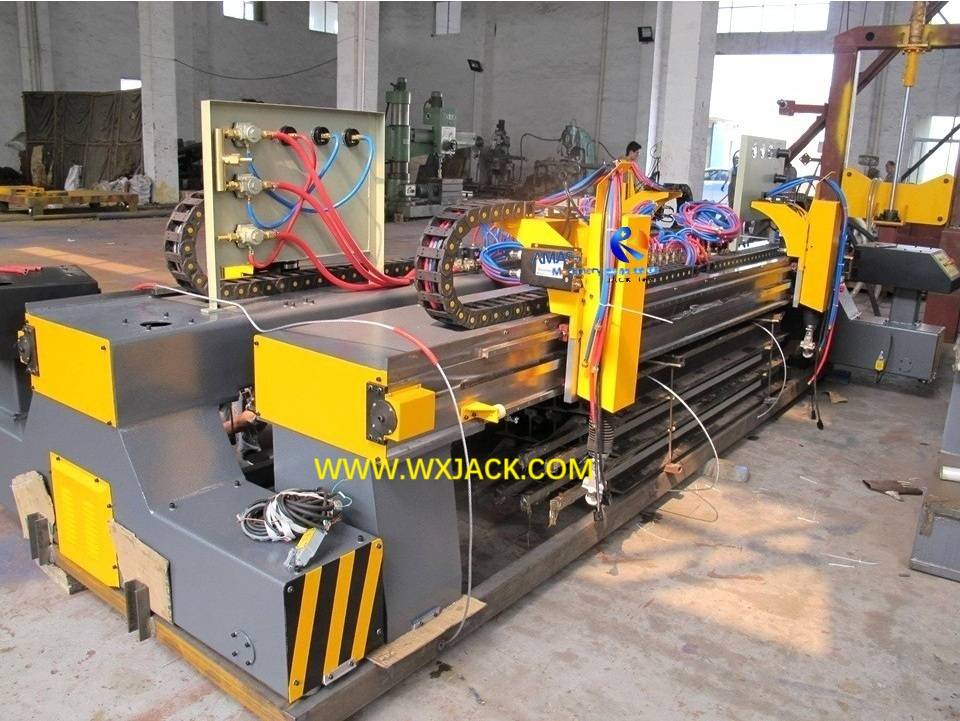

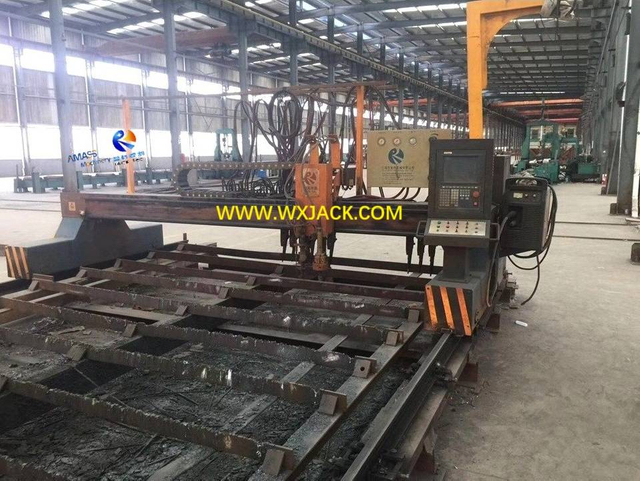

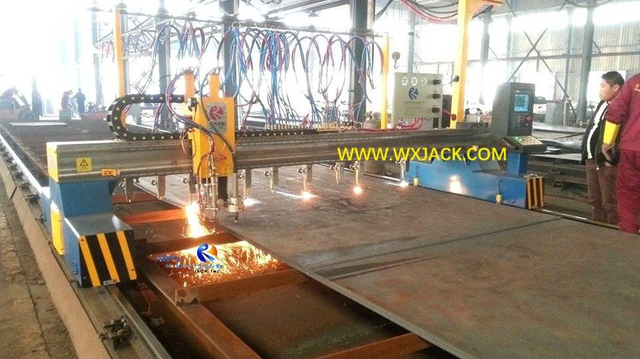

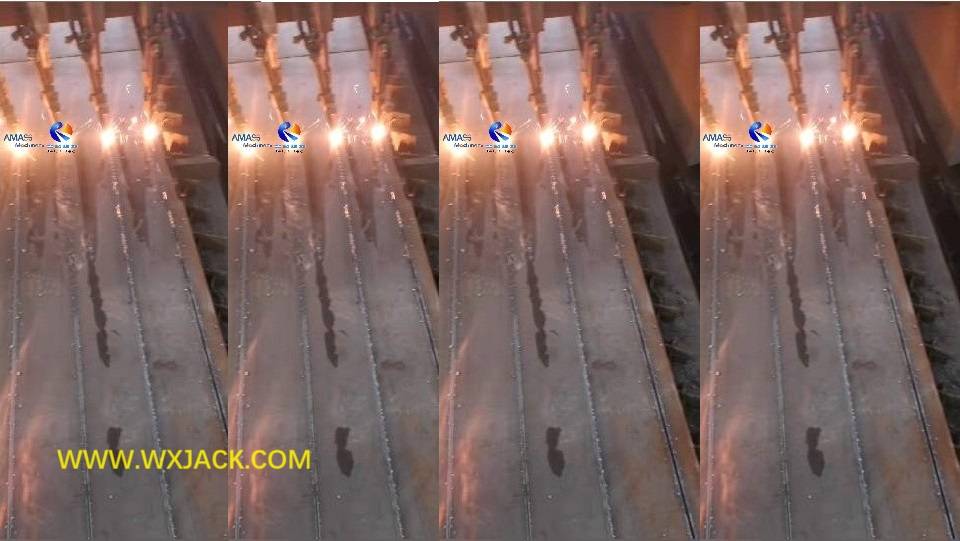

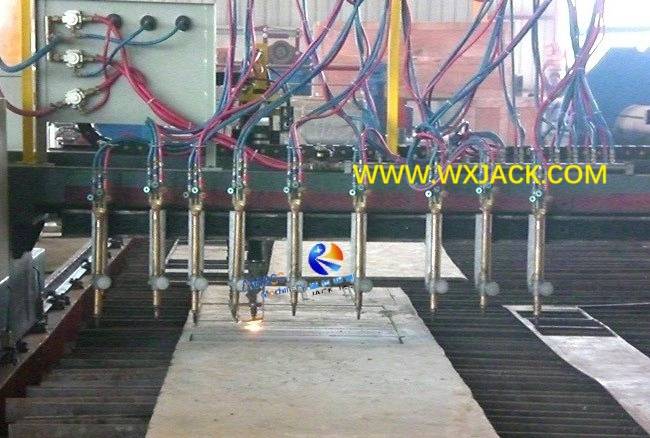

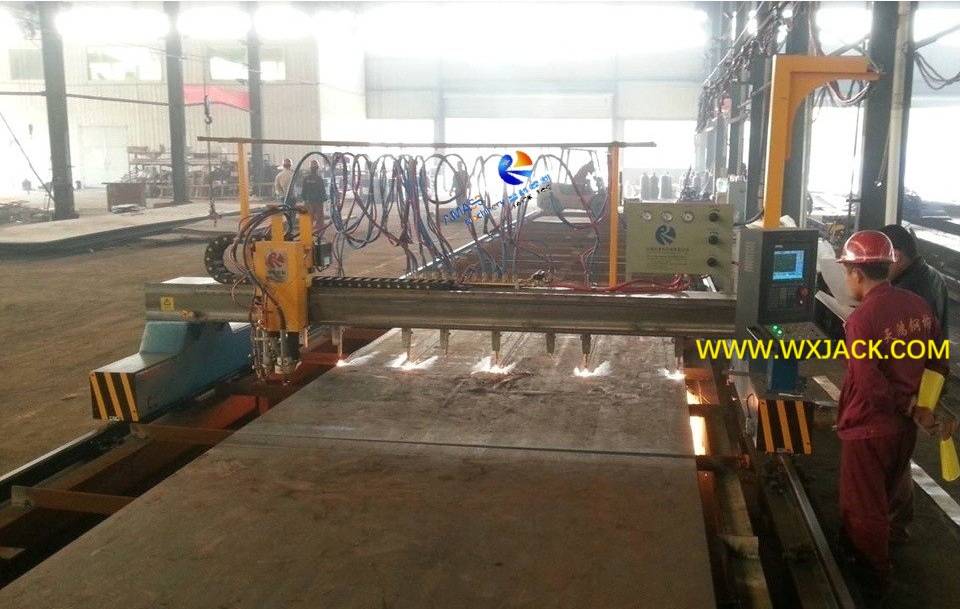

1) Corte de tiras en la máquina cortadora por llama CNC Wuxi JACK: (Fig. 3)

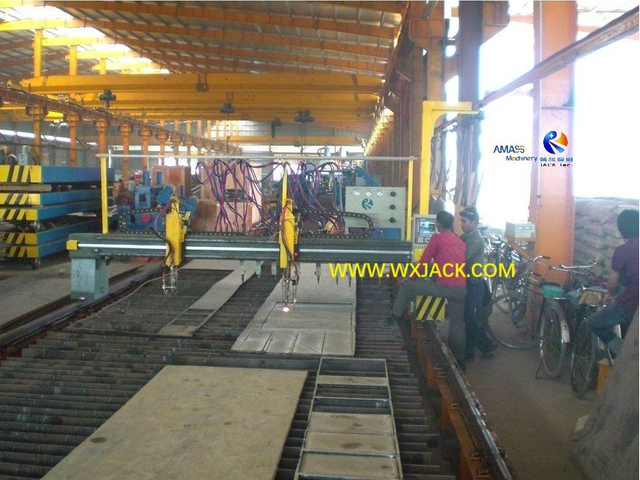

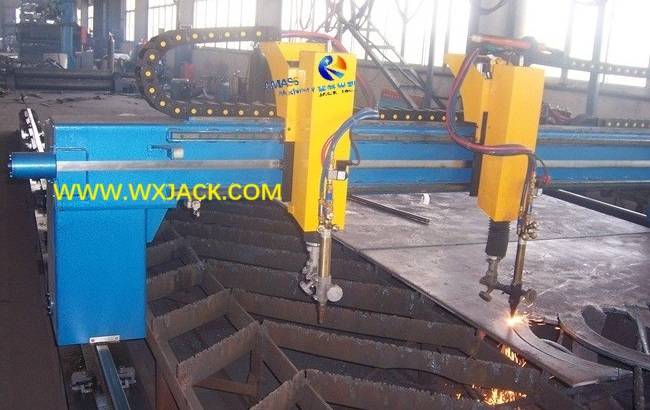

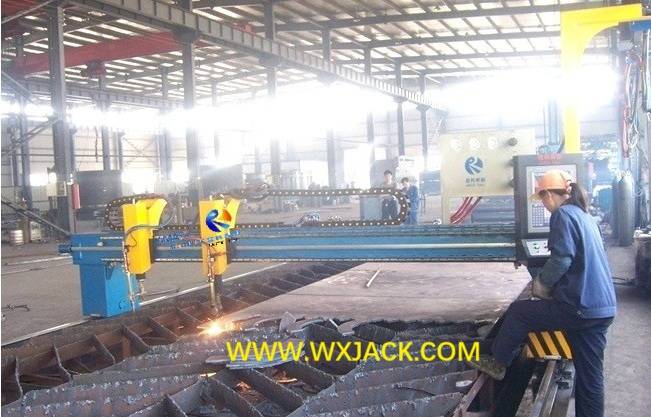

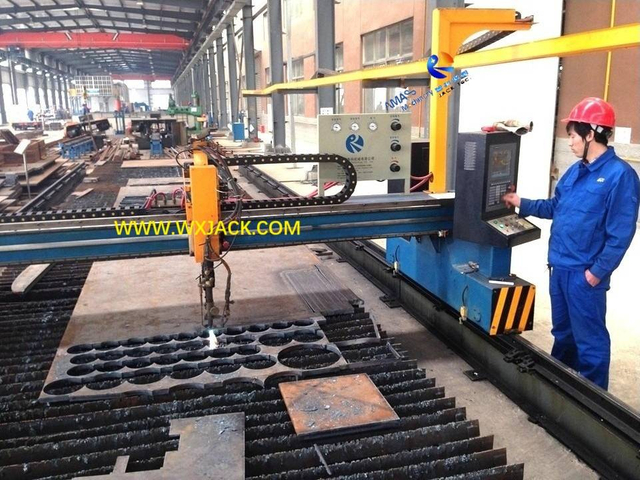

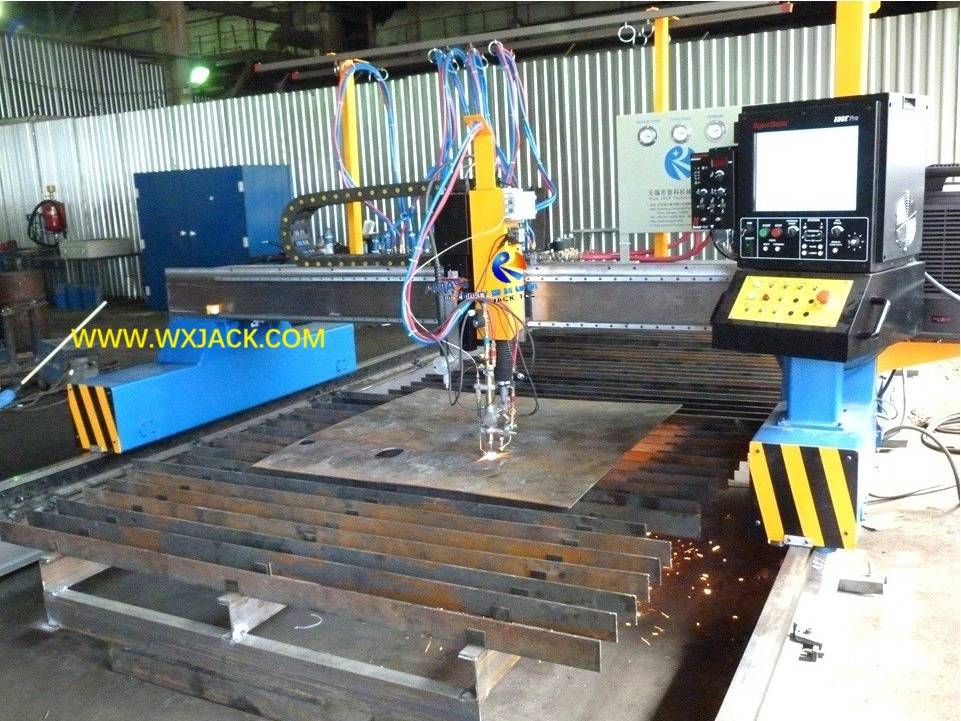

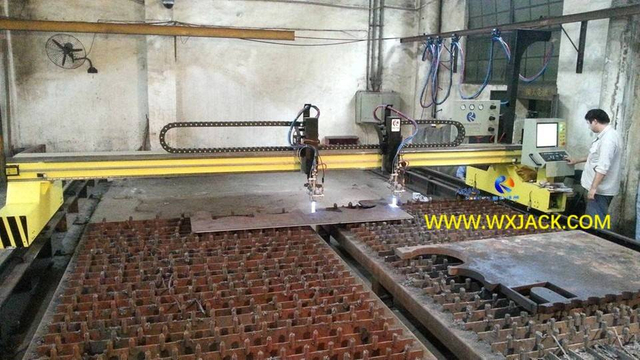

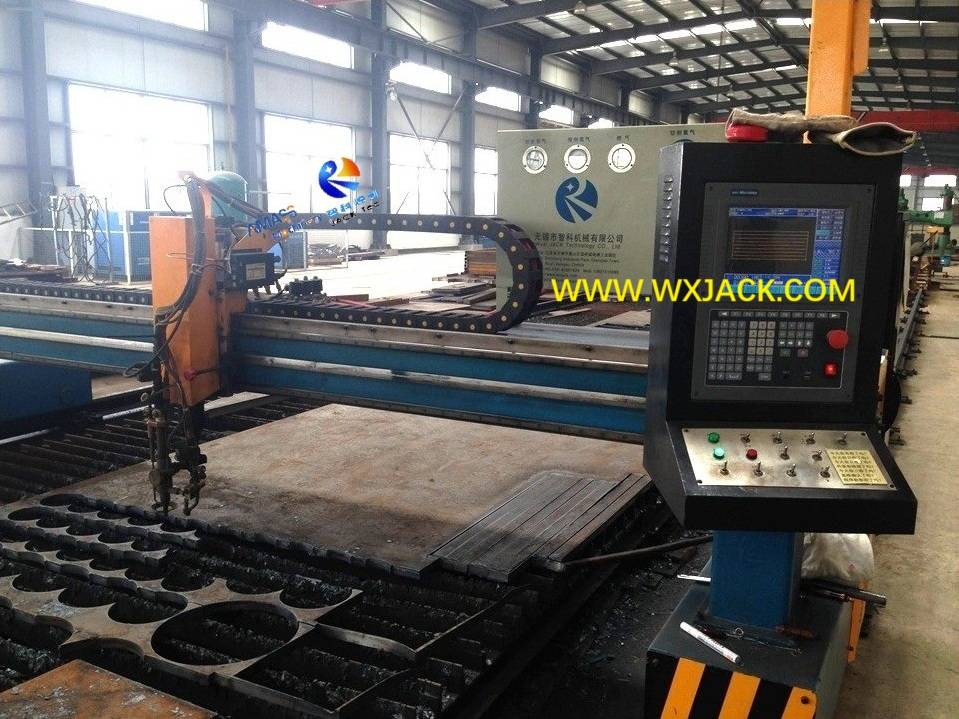

2) Corte de formas en la máquina cortadora por llama CNC Wuxi JACK: (Fig.4)

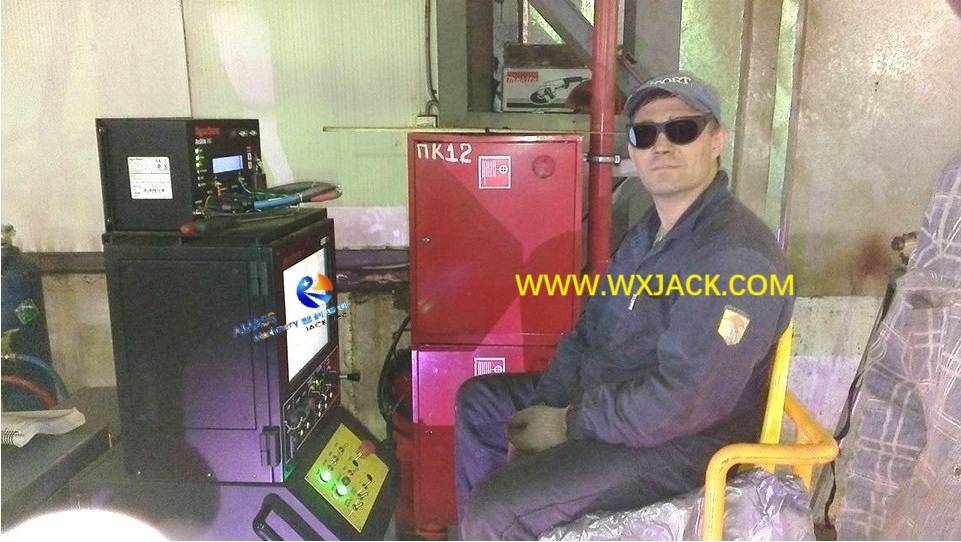

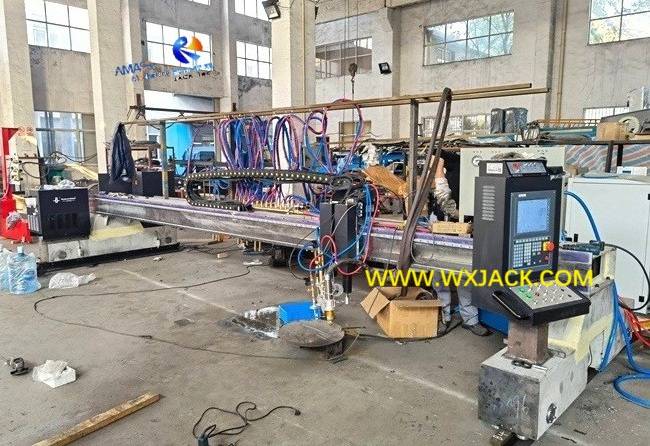

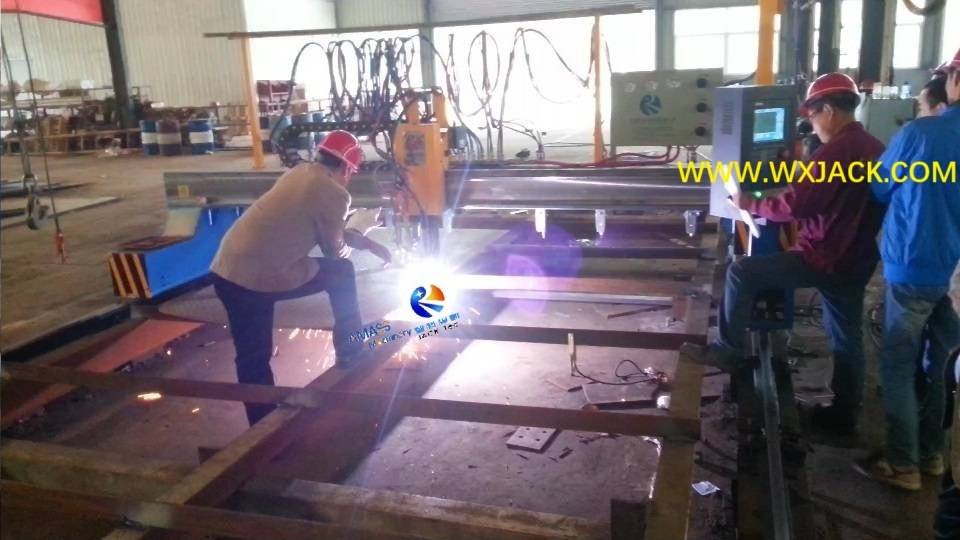

3) Lugar de trabajo de la máquina cortadora por plasma CNC Wuxi JACK: (Fig.5)

3. Papel vital e importante de la máquina cortadora de placas de tiras CNC:

1) 1^calle Operación: La máquina cortadora de placas CNC es básica e indispensable 1^calle equipos de operación aplicados en casi todas las industrias manufactureras, entregando piezas de trabajo de chapa con el contorno y tamaños requeridos, preparando las piezas de trabajo para el siguiente paso de la tecnología de proceso;
2) Progreso del auge: La máquina cortadora de placas de tiras CNC ha experimentado un rápido crecimiento en las últimas décadas y se ha convertido en el equipo número uno en cualquier instalación de fabricación;
3) Antecedentes del desarrollo: Antes de la llegada de la máquina cortadora de placas CNC, el corte de placas de chapa se realizaba mediante trabajo manual, lo que no solo era de baja eficiencia, sino también de precisión incontrolable;
4) Gran beneficio: Con la introducción de la máquina cortadora de placas de tiras CNC, tanto el corte de tiras como el corte de formas en placas de chapa se vuelven altamente eficientes, con el mejor grado de precisión de manera consistente y controlable:

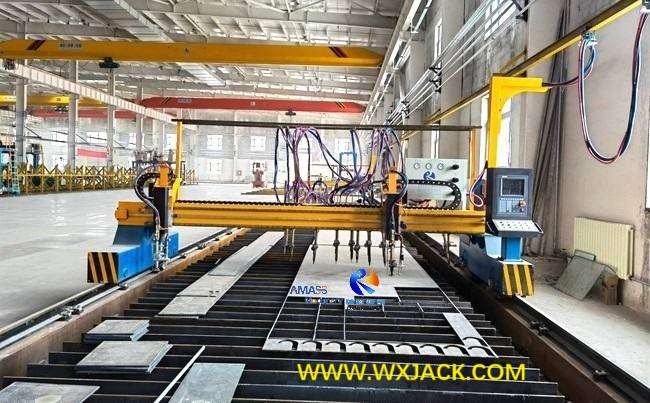

La automatización del corte de placas se hace realidad con la máquina cortadora de placas CNC: (Fig.6)

4. Clasificación y comparación principales de la máquina cortadora de placas CNC con llama y plasma:

1) Tome como referencia los medios de corte y la función principal, la máquina cortadora de placas de tiras CNC tiene tres ramas principales:

a) Máquina cortadora de llama CNC: La placa de chapa se corta con combustible oxígeno y gas de corte: acetileno o propano;
b) Máquina de corte por plasma CNC: La placa de chapa se corta con aire comprimido ionizado y nitrógeno;
C) Máquina cortadora de placas CNC con función de perforación (Máquina perforadora y cortadora CNC): Primero taladre agujeros en la chapa y luego corte las placas según el contorno terminado.La perforación se realiza con punta de perforación mecánica y el corte puede ser mediante llama o plasma:

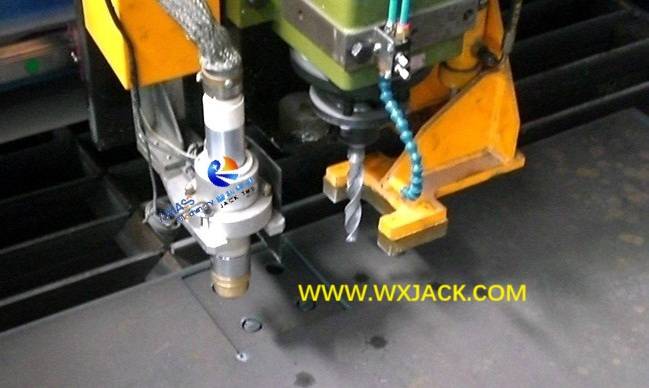

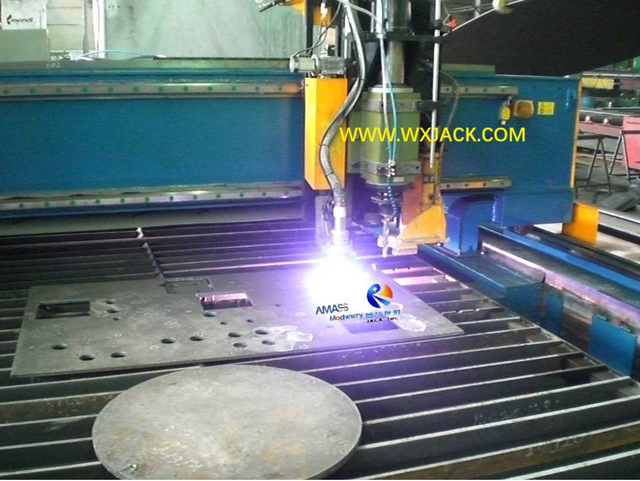

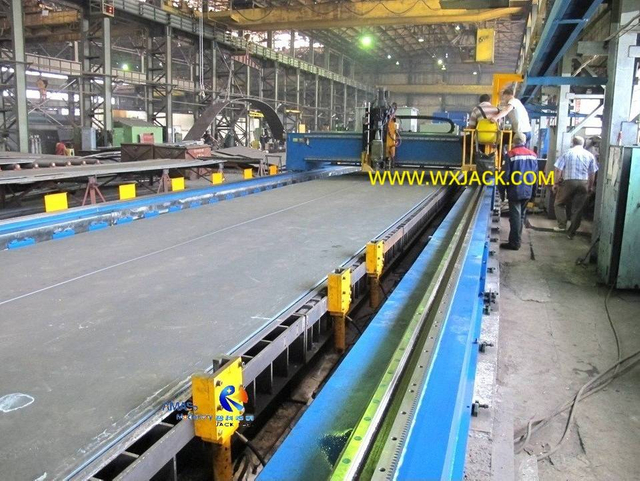

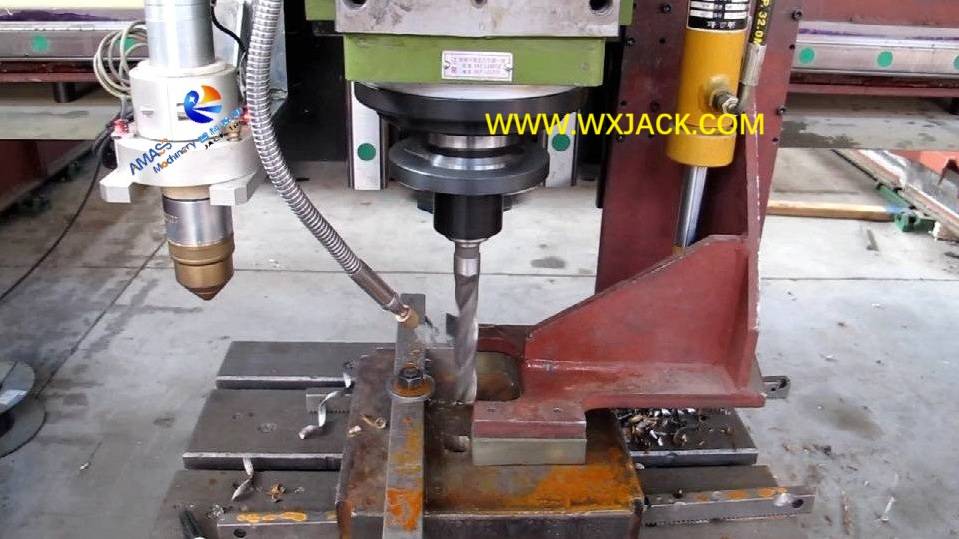

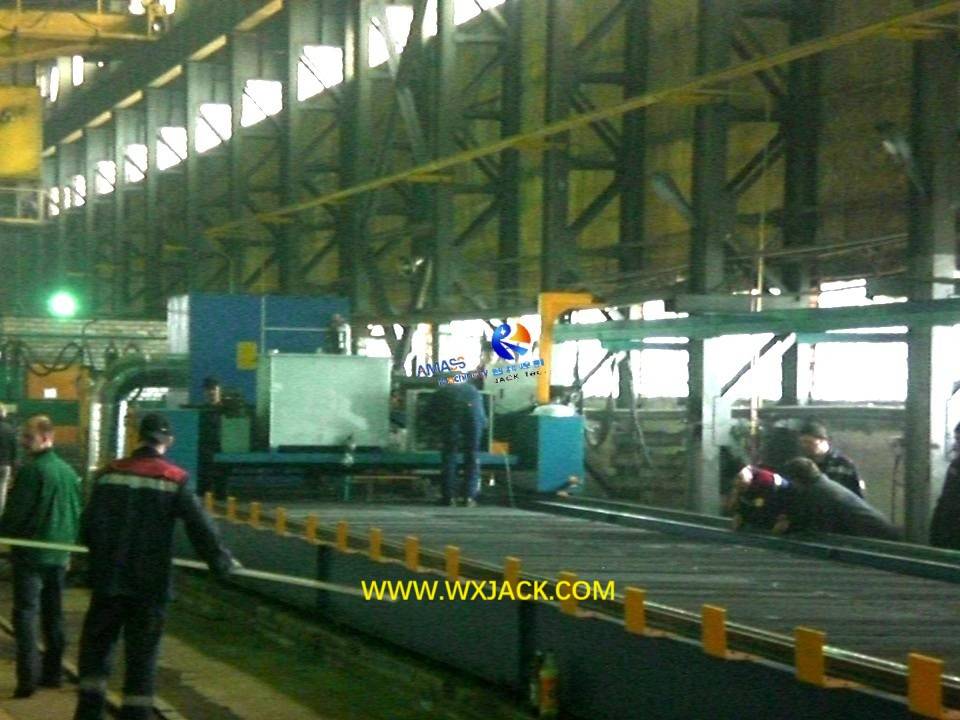

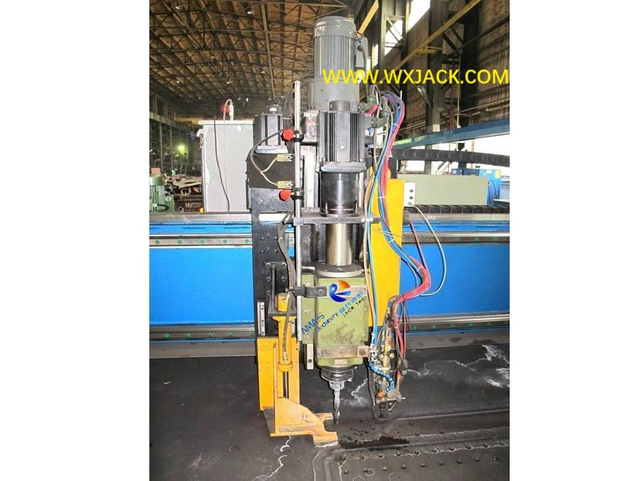

Momento de trabajo de la máquina cortadora y perforadora CNC Wuxi JACK: (Fig.7)

2) Diferentes especificaciones técnicas de la máquina cortadora de placas CNC por llama versus plasma:

a) Máquina cortadora por llama CNC Se utiliza para cortar placas de acero al carbono de espesor medio a grueso, con espesores de hasta 200 mm.Cuanto más gruesa sea la placa, menor será la velocidad de corte;
b) Máquina de corte por plasma CNC corta placas de chapa de espesor pequeño a mediano de diversos materiales.La velocidad de corte es mayor que la del oxicorte;
3) Configuración sofisticada: En aplicaciones prácticas, además del equipo individual de la máquina cortadora de placas de tiras CNC, Wuxi JACK también puede desarrollar soluciones personalizadas 'Complejo de máquina cortadora de placas CNC', para satisfacer la sofisticada demanda de los clientes;
4) Página de resumen: Una revisión rápida y general de la familia de productos de la máquina cortadora de placas de tiras CNC está disponible en la página web 'Descripción general de la máquina cortadora de placas CNC Wuxi JACK'.

Las fotos desplazadas a la izquierda: Unidades de función principales de la máquina cortadora de placas CNC Wuxi JACK

Característica técnica: La máquina cortadora de placas CNC incorpora tecnología de control numérico, técnica de corte térmico y un ingenioso diseño mecánico en un solo equipo.Sus unidades principales son:

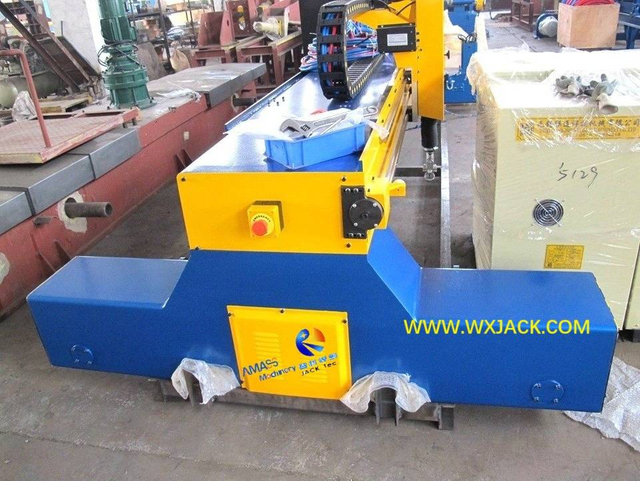

1. Estructura principal mecánica de la máquina cortadora de placas de tiras CNC:

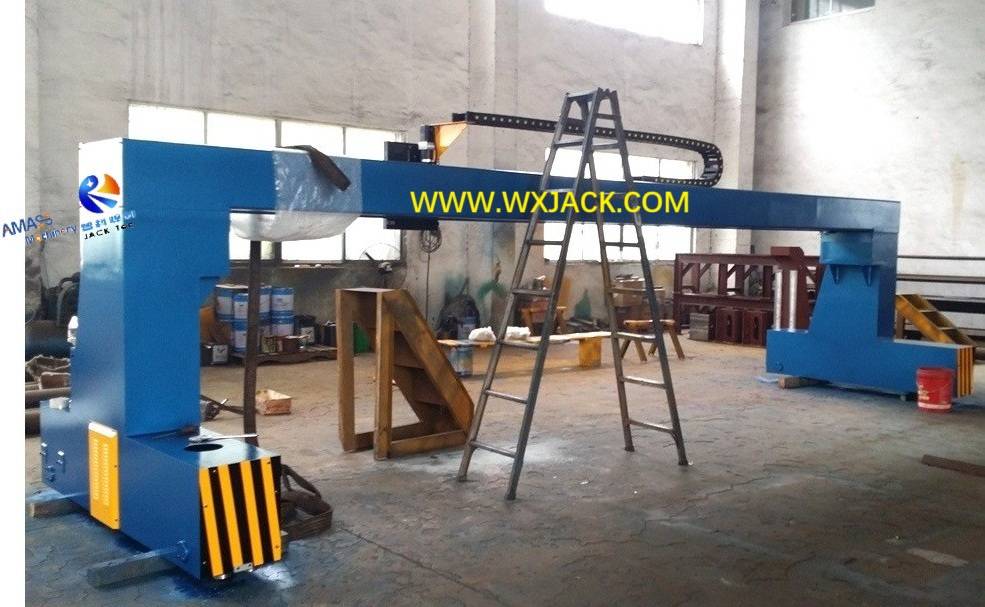

1) Rol y Trabajo: Constituye el cuerpo principal y el tronco de la máquina cortadora de placas CNC.Durante el trabajo, el marco principal mecánico se mueve a lo largo de rieles de corte paralelos a lo largo de la vía longitudinal, cumpliendo con el corte de formas bidimensionales de los ejes X e Y en la placa metálica de la pieza de trabajo;
2) Estructura: La mayoría de las máquinas cortadoras de placas CNC por llama y plasma tienen su marco principal en forma de pórtico de estructura de caja, que es accionado por servomotores para moverse a lo largo de rieles de corte longitudinales paralelos;

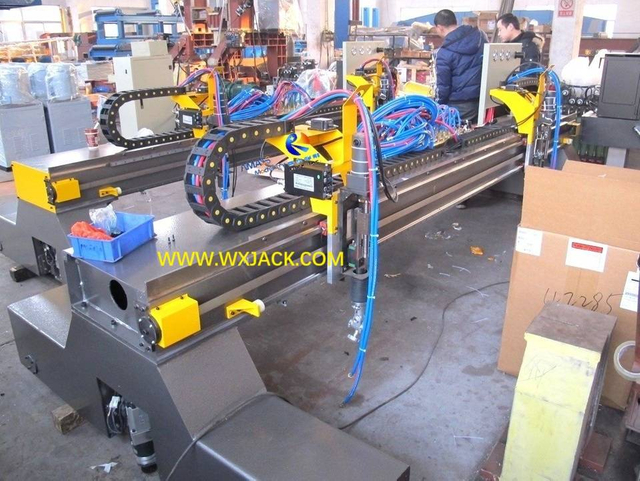

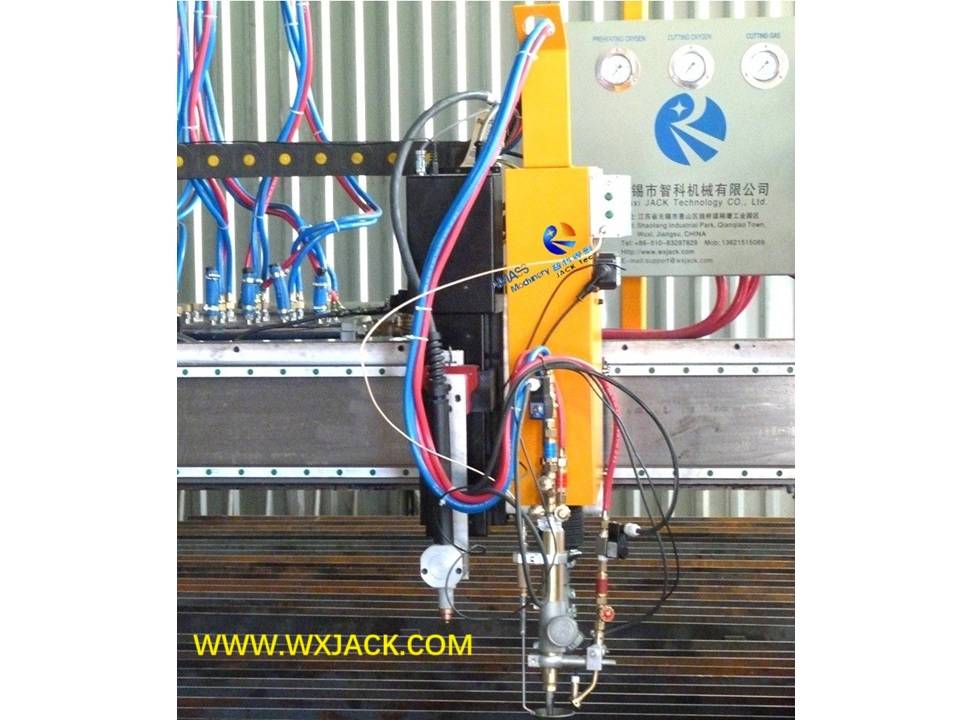

3) Sopletes de corte en máquina cortadora de placas CNC por llama y plasma:

a) El soplete de corte está instalado en el carro motorizado;
b) Este carro motorizado se monta sobre la viga horizontal del pórtico mecánico móvil;
C) Con accionamiento por servomotor, este carro motorizado se mueve hacia la izquierda y hacia la derecha a lo largo de la viga horizontal, cumpliendo el movimiento de corte del eje X en la máquina cortadora de placas CNC;

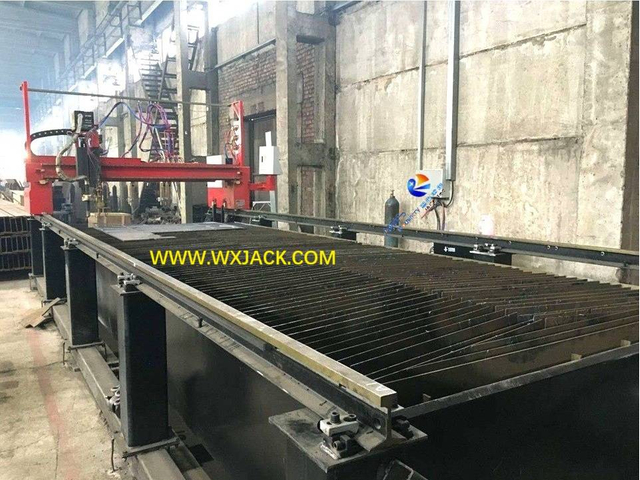

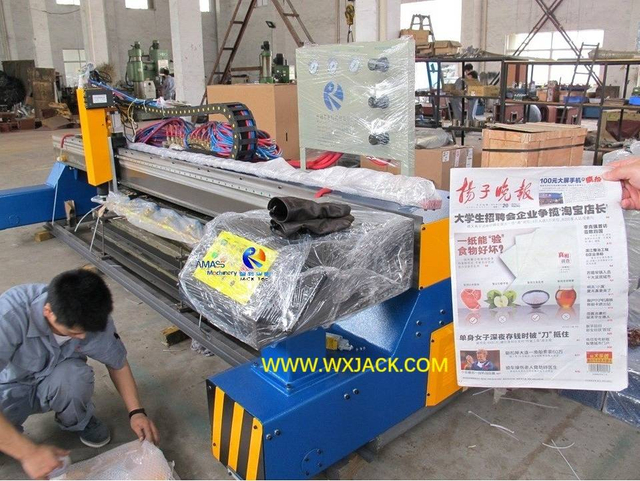

2. Rieles de corte longitudinales y plataforma de corte en la máquina cortadora de placas CNC:

1) Durante el corte, el cuerpo principal del pórtico mecánico se mueve a lo largo de los rieles de corte paralelos longitudinales de 15 m de largo, a la velocidad de trabajo de corte;
2) 15 m es la longitud estándar de los rieles de corte paralelos longitudinales en la máquina cortadora de placas de tiras CNC, y se puede fabricar de forma especial;
3) Control de precisión: La precisión de la linealidad de los rieles de corte longitudinales paralelos a lo largo de toda su longitud afecta en gran medida la calidad de corte de la máquina cortadora de placas de tiras CNC;

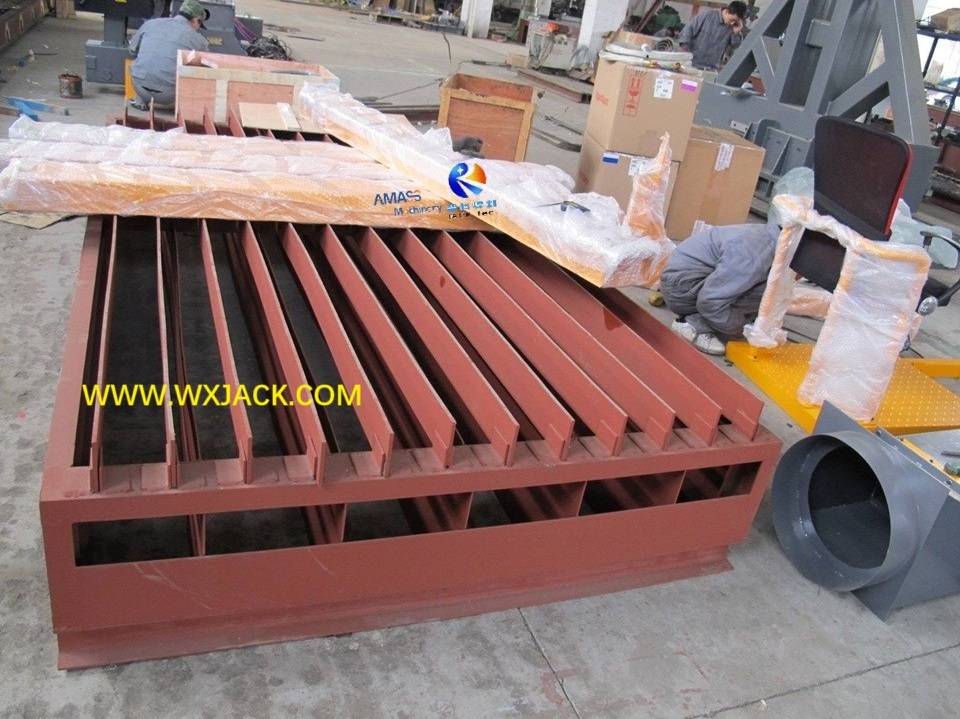

4) Plataforma de corte: La pieza de trabajo (placa de chapa) se coloca plana sobre la plataforma de corte durante el corte.Generalmente lo hace el cliente, con el diseño impreso proporcionado por Wuxi JACK;

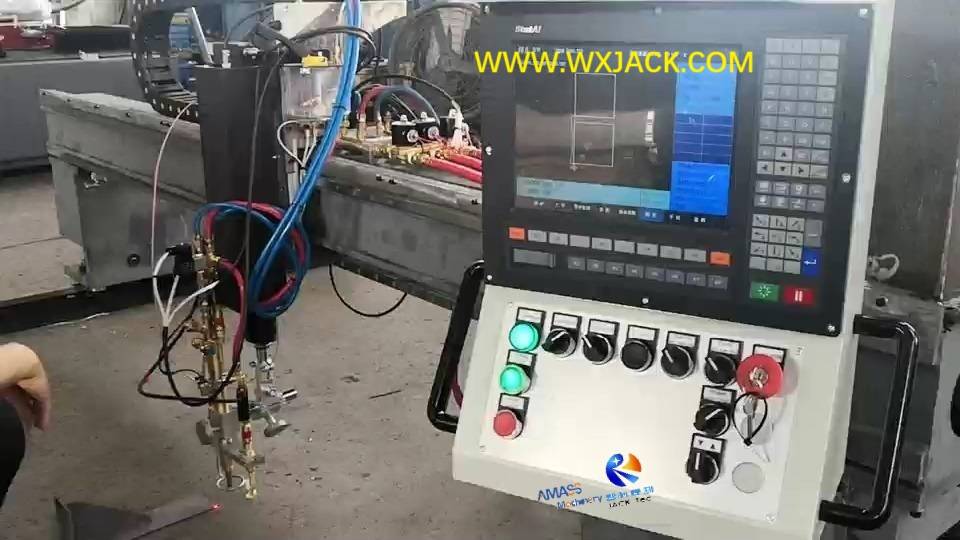

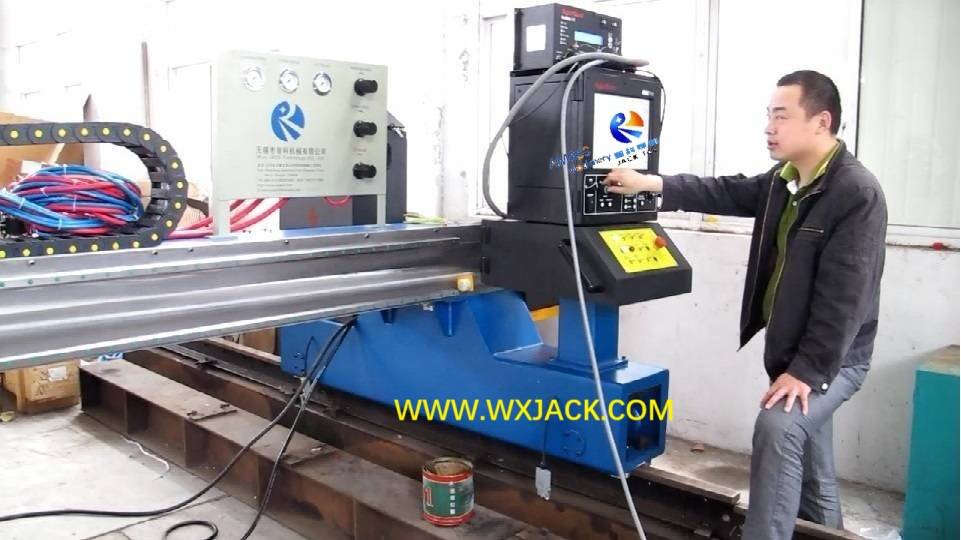

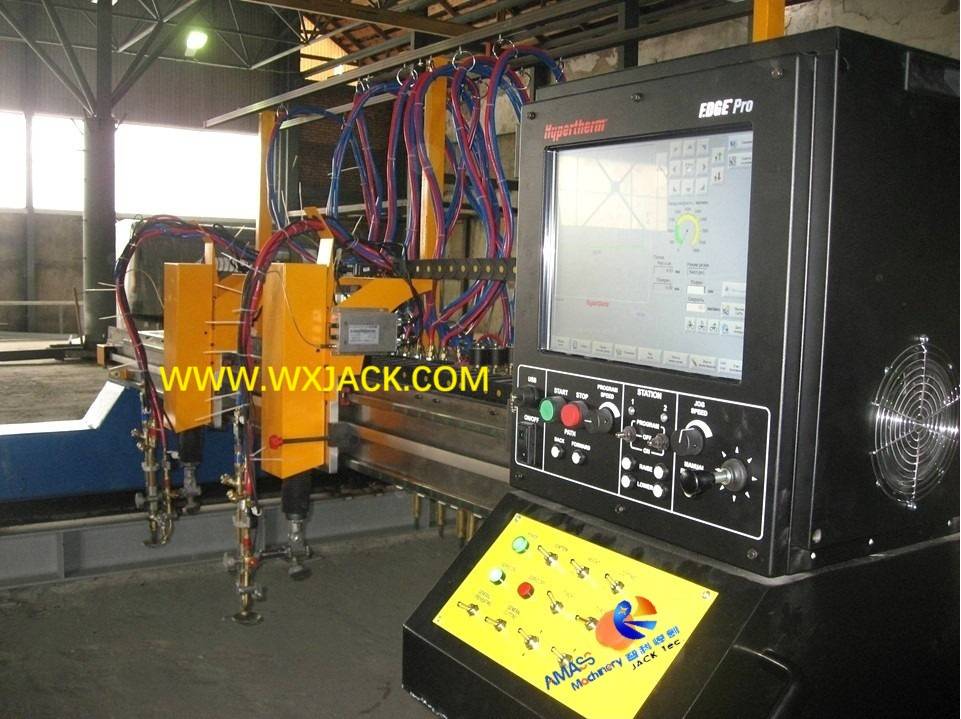

3. Controlador CNC y sistema de control eléctrico en la máquina cortadora de placas de tiras CNC:

1) Rol y Funciones Principales: El CNC es el 'cerebro' en la máquina cortadora de placas CNC: genera un programa de corte, lo convierte en un comando de acción y envía señales de comando a las celdas de ejecución de la máquina cortadora de placas CNC, monitoreando y corrigiendo todo el proceso de corte;
2) Marcas opcionales: Hay varias marcas disponibles de controladores CNC, que son sistemas de control dedicados para la máquina cortadora de placas CNC;

4. Sistema de corte por llama y plasma en máquina cortadora de placas CNC:

1) Máquina cortadora de llama CNC, incluye circuito de gas de corte de oxígeno y acetileno/propano, panel regulador de gas de corte, grupo de control integral de gas de corte, controlador de altura del soplete de corte estilo capacitancia;

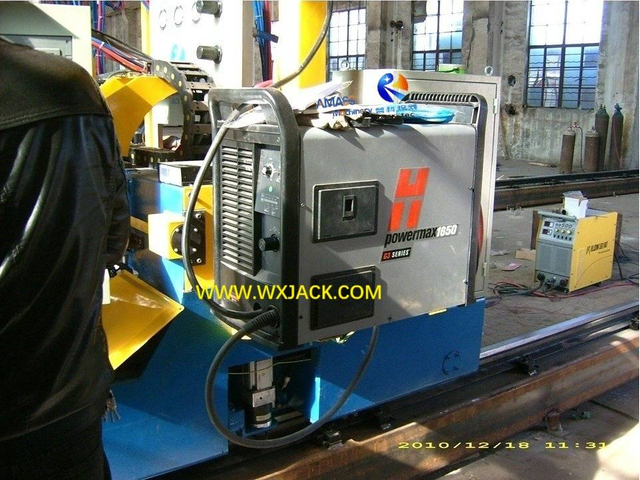

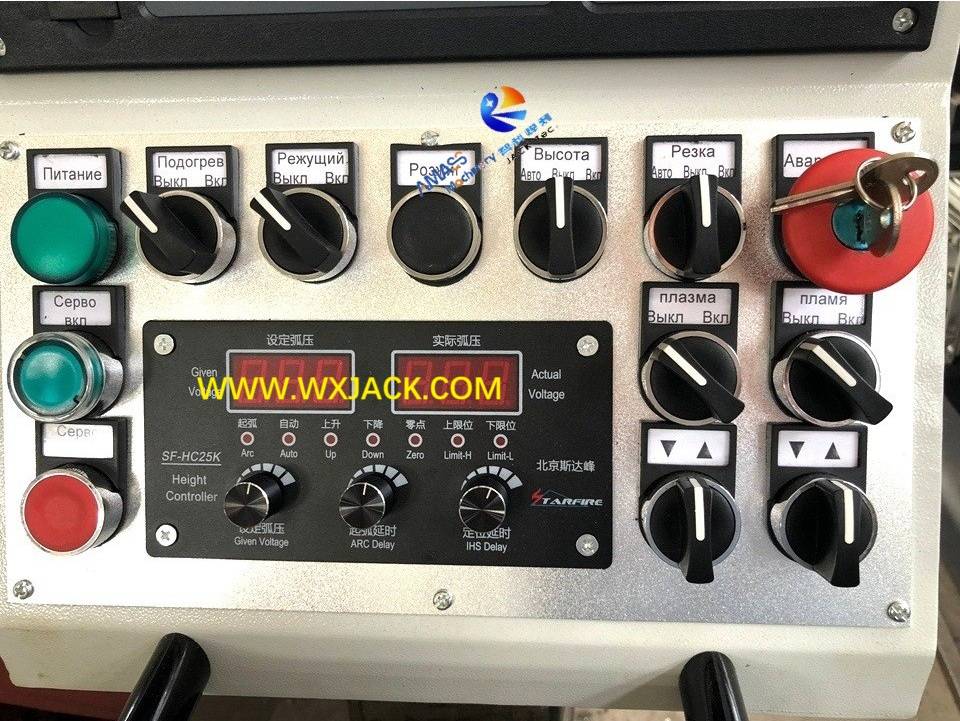

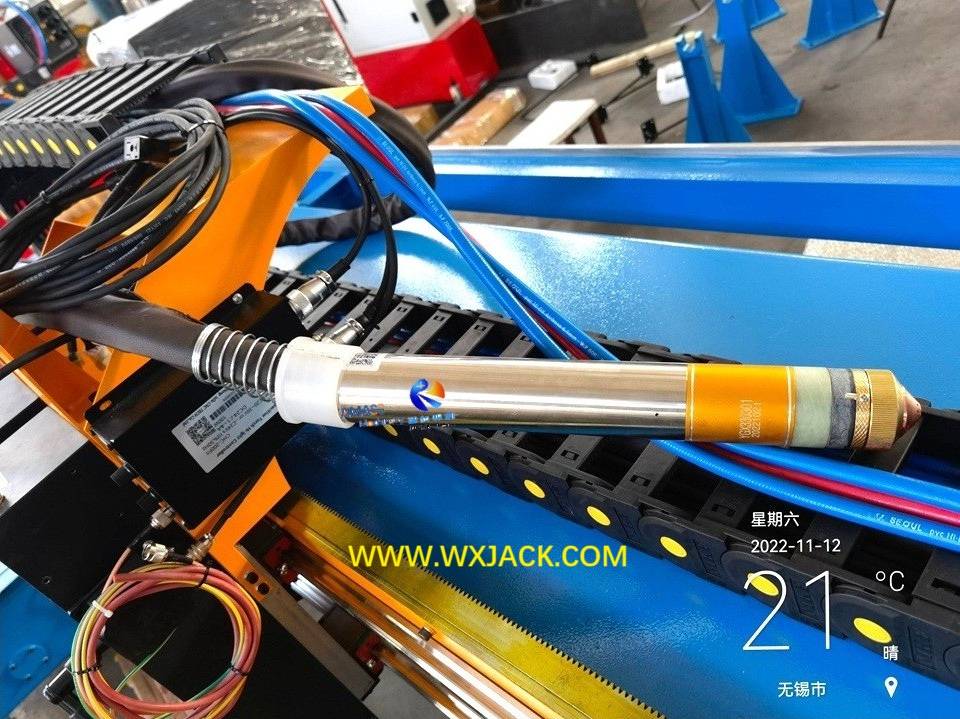

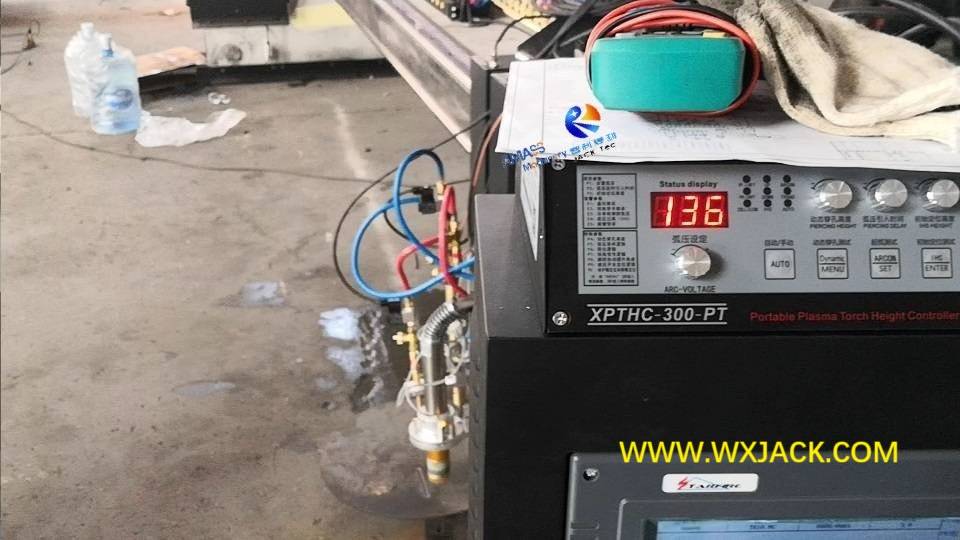

2) Máquina cortadora por plasma CNC, Incluye fuente de alimentación de plasma y controlador de altura de la antorcha de corte de voltaje de arco.


Desarrollo y uso de la máquina cortadora por llama CNC:

1. Origen: Esta es la primera especie evolucionada de máquina cortadora de placas CNC;
2. Corte de gas: La máquina de corte por llama CNC utiliza oxígeno como gas de corte térmico principal y está asistida con acetileno o propano;

3. Especificaciones de piezas de trabajo aplicables de la máquina cortadora por llama CNC:

1) Materiales: La máquina cortadora de llama CNC es más adecuada en chapa ferrosa, especialmente placa de acero al carbono;
2) Espesor de la chapa: Para cortar placas de metal gruesas, especialmente espesor superior a 50 mm, actualmente la máquina cortadora por llama CNC es la única solución factible;

4. Ventajas de la máquina cortadora por llama CNC:

1) Presupuesto de compra más bajo: Esta es la característica más destacada de la máquina cortadora por llama CNC.En comparación con otras ramas de la máquina cortadora de placas CNC, ya sea una máquina cortadora por plasma CNC o un corte por láser, la máquina cortadora por llama CNC tiene la cotización más baja en la compra de equipos;
2) Costo mínimo de funcionamiento: Sin ningún consumible de la máquina cortadora por plasma CNC o corte por láser, el costo de funcionamiento de la máquina cortadora por llama CNC es muy pequeño: solo implica un bajo consumo de electricidad y gas de corte;

5. Desventajas de la máquina cortadora por llama CNC:

1) Velocidad de corte relativamente lenta: La máquina cortadora por llama CNC tiene una productividad menor que otras máquinas cortadoras de placas CNC: en el rango de 100 ~ 1000 mm/min., la velocidad recomendada es de 500 ~ 600 mm/min.;
2) Escoria de corte generada: La ranura de corte de la máquina cortadora por llama CNC tiene ciertas escorias y, a veces, es necesario recortarla después del corte;

6. Subdivisión de máquinas cortadoras por llama CNC:

Según la forma de corte, la máquina oxicorte CNC tiene 3 subgrupos de:

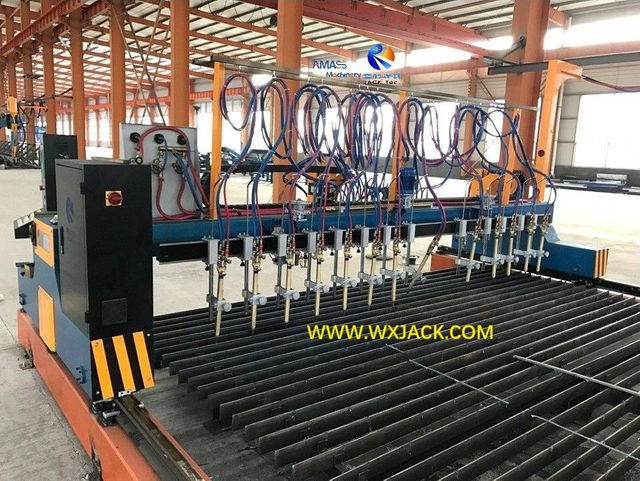

1) Máquina cortadora de placas de tiras CNC: Para implementar tanto el corte de formas como el corte de tiras;
2) Máquina cortadora de placas en tiras: Para adquirir corte por fleje únicamente;
3) Máquina cortadora de placas triples: Para realizar biselados de bordes con triple corte a llama;

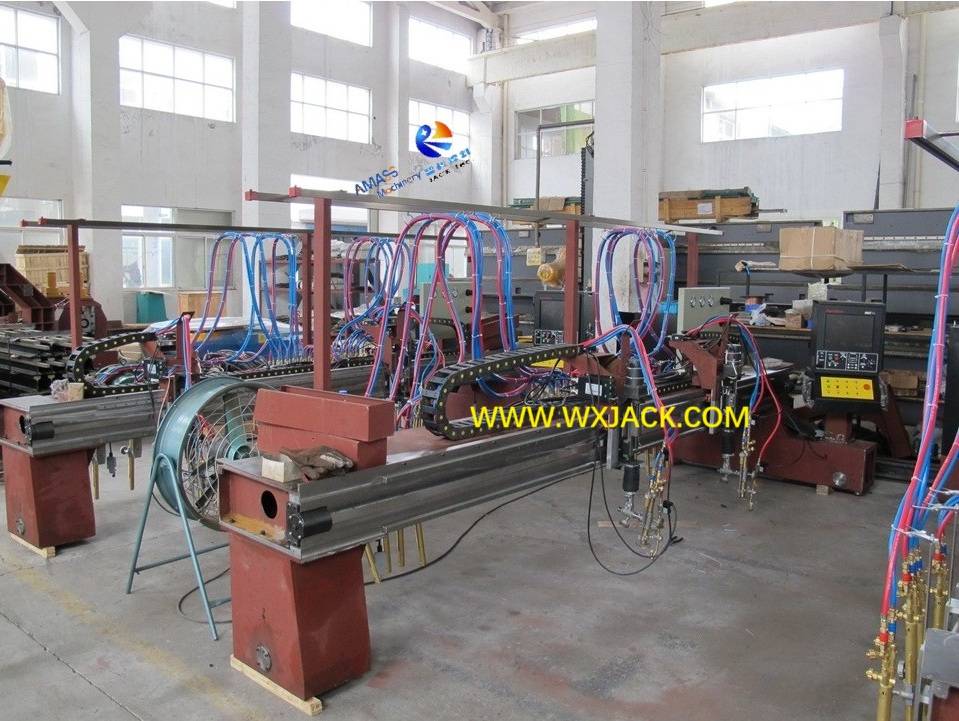

Las 3 máquinas cortadoras por llama CNC anteriores se pueden fabricar individualmente o integrar funciones en un solo conjunto de máquinas cortadoras de placas CNC.


Especificaciones técnicas de la máquina cortadora por llama CNC:

1. Alcance del ancho de corte efectivo: Los modelos de máquina cortadora de placas de tiras CNC se basan en el ancho de la placa, desde CNC-CG3000 a CNC-CG10000 Máquina cortadora de placas CNC;
2. Implicación del modelo: Tomando CNC-CG3000 como ejemplo, se refiere a que la longitud del riel de corte paralelo de la máquina cortadora de placas CNC es de 3000 mm.En consecuencia, el ancho máximo de la placa de chapa es de 2200 mm (3000 mm menos 800 mm);
3. Modelos Convencionales: En aplicaciones prácticas, los modelos más comunes de máquinas cortadoras de placas CNC son: CNC-CG4000, y CNC-CG5000, y CNC-CG6000.

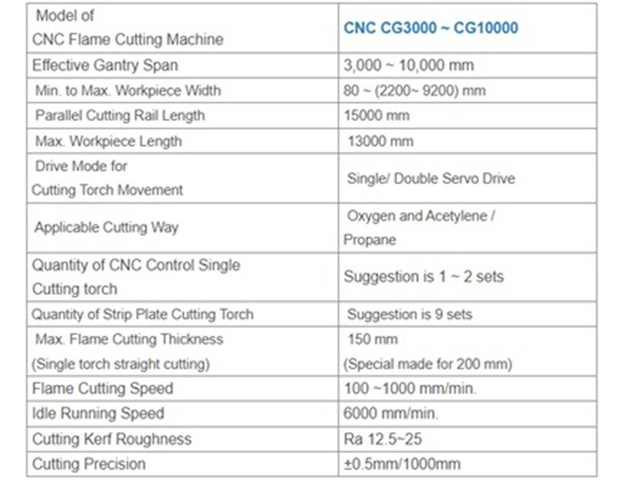

Parámetros técnicos de la máquina cortadora por llama CNC:

Antecedentes de desarrollo y aplicación de la máquina cortadora por plasma CNC:

1. Origen y ventajas de la máquina cortadora por plasma CNC:

Desarrollado sobre la base de la máquina cortadora de llama CNC, para fines de:
1) Ampliar los materiales de las piezas de trabajo. placa de chapa de la máquina cortadora de placas CNC de metales ferrosos a no ferrosos: acero inoxidable/latón/Al, etc.;
2) Obtener un corte de corte más suave en el borde de las piezas de trabajo que el corte con llama;
3) Obtener una velocidad de corte más rápida que la máquina cortadora de llama CNC;
4) Estructura mecánica más versátil disponible: Además del marco de pórtico convencional, también la estructura de mesa de alta precisión/máquina cortadora de placas CNC subacuática;

2. Esquema técnico en la máquina de corte por plasma CNC:

1) Marco mecánico: La mayoría son pórticos móviles motorizados;
2) Sistema de corte por plasma: Los diferentes modelos de fuente de alimentación de plasma/soplete de corte/consumibles son piezas subcontratadas.Esto representa una gran parte del costo de fabricación y compra de la máquina cortadora de placas CNC;

3. Limitación de la máquina cortadora por plasma CNC:

1) Sólo para espesores finos a medios: El rango óptimo es de 1 mm a 35 mm.En teoría, están disponibles entre 35 mm y 50 mm;
2) Mayor coste de funcionamiento que el oxicorte: La máquina de corte por plasma CNC es mayor debido a los consumibles: boquilla/tapa/electrodo...;
3) Afectación negativa al entorno laboral: En la máquina cortadora por plasma CNC se generan humos y luz, lo que genera un impacto negativo en los operadores;
4) Presupuesto de compra obviamente mayor de la máquina de corte por plasma CNC que de la máquina de corte por llama CNC;

4. Clasificación adicional de la máquina cortadora por plasma CNC:

1) Estructura principal: La mayoría de las máquinas de corte por plasma CNC tienen un pórtico móvil accionado por motor;
2) Producto 'de gama alta': Por ejemplo, Submarino escriba para obtener una operación fácil de usar;CG1500 tipo de tabla Máquina de corte por plasma CNC para adquirir una precisión de corte de primer nivel.

5. Especificaciones técnicas de la máquina cortadora por plasma CNC:

1. Gama de modelos: Desde CNC-CG3000 a CNC-CG10000;
2. Modelos Convencionales: CNC-CG4000 y CNC-CG5000.

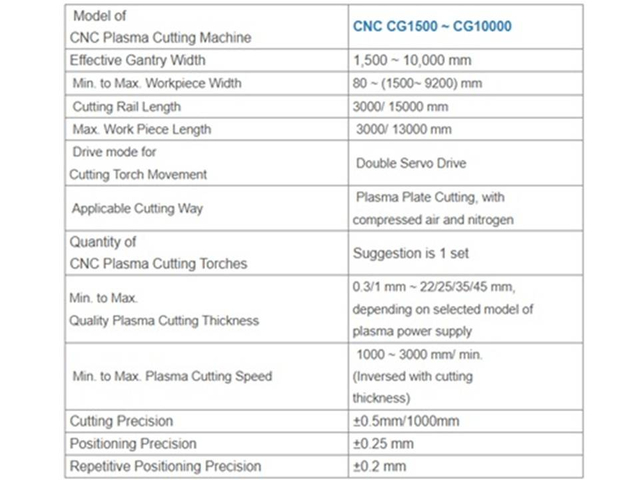

Parámetros técnicos de la máquina cortadora por plasma CNC:

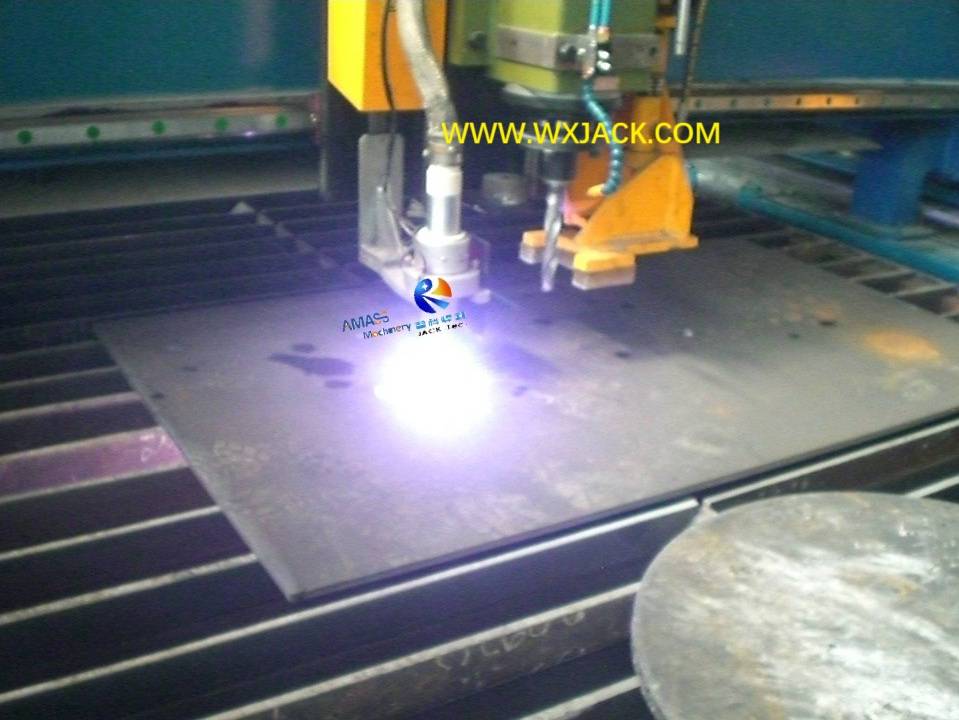

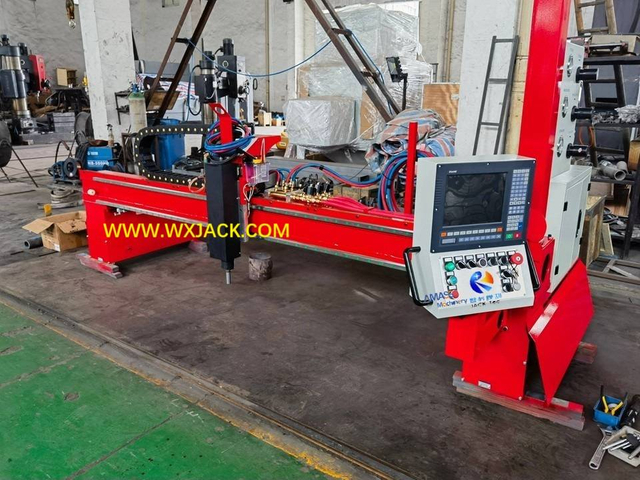

Potentes funciones de la máquina cortadora y perforadora de placas CNC:

1. Formación: La máquina perforadora y cortadora de placas CNC es una máquina cortadora de placas CNC integrada con función de perforación;

2. Funciones dobles: Por lo tanto, un conjunto de equipos puede realizar tanto corte de forma como perforación de posicionamiento en placas de chapa metálica;

3. Unidades de trabajo en máquina cortadora y perforadora de placas:

1) corte de forma Puede ser tanto corte por llama como por plasma.El corte por plasma tiene más opciones;
2) Perforación se implementa con punta de perforación mecánica;
3) Recolección de polvo la unidad está equipada con la máquina cortadora de placas CNC;
4) refrigeración por agua El sistema está equipado con una máquina perforadora y cortadora de placas CNC.

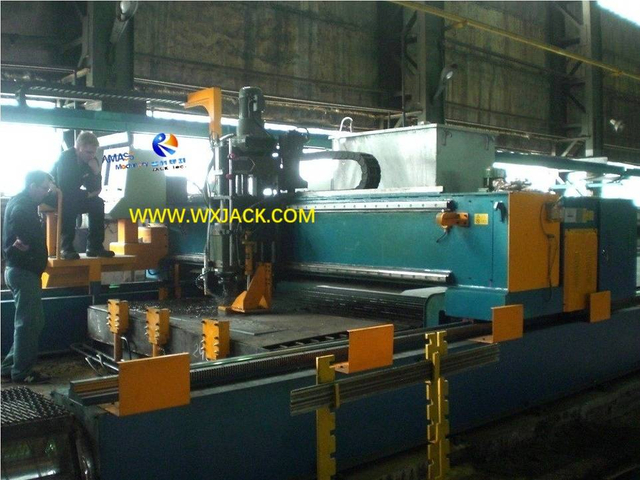

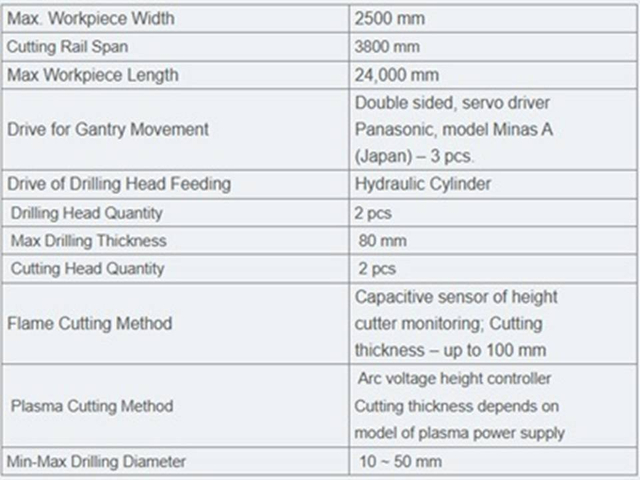

Especificaciones técnicas de la máquina perforadora y cortadora de placas CNC:

Los parámetros técnicos integran la máquina cortadora de placas CNC y la máquina perforadora de placas CNC:

1. Uso extensivo: La máquina cortadora de placas de tiras CNC se aplica en industrias manufactureras y sitios de trabajo: donde existe un consumo de placas de metal como materia prima, especialmente placas de acero al carbono, se utiliza una máquina cortadora de placas CNC;

2. Estación de trabajo de la máquina cortadora de placas CNC:

Este equipo de primera operación de vital importancia se despliega al comienzo de la línea:

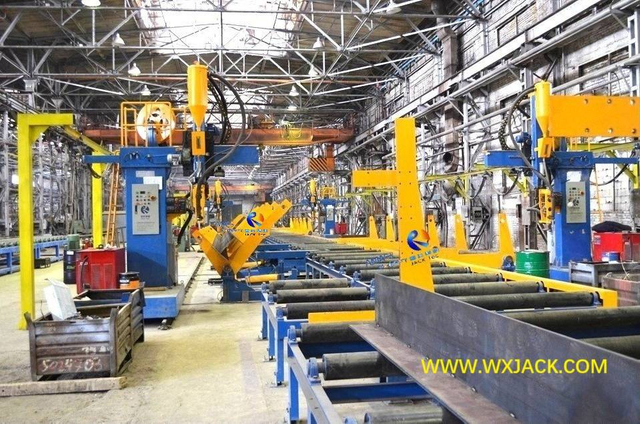

1) Línea de producción de soldadura de vigas H;

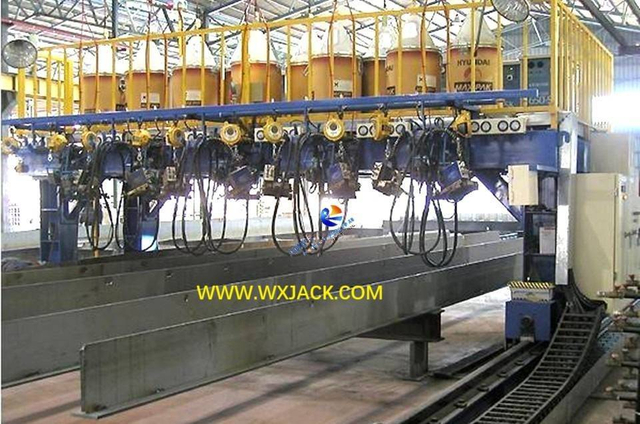

2) Línea de producción de soldadura de vigas en T;

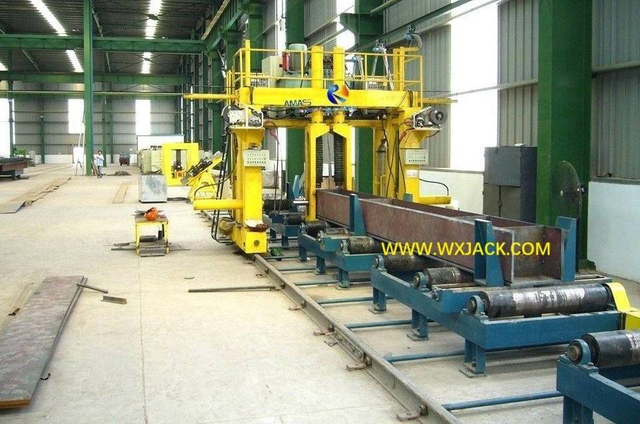

3) Línea de producción de soldadura de vigas BOX;

3. Equipos relacionados con la máquina cortadora de placas CNC:

Se utiliza como equipo previo y proporciona piezas de trabajo WIP (trabajo en proceso) para:

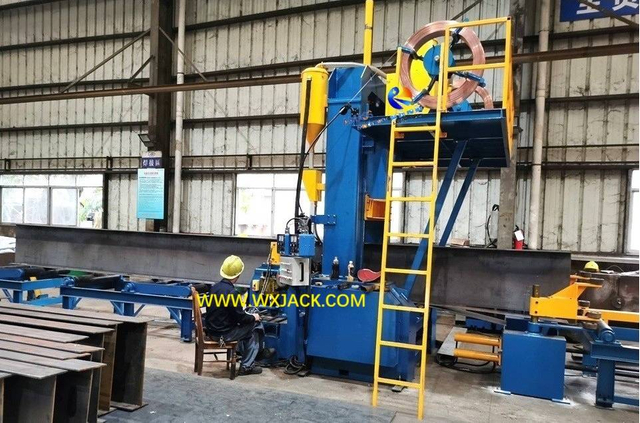

1) Máquina de fabricación de soldadura de vigas H;

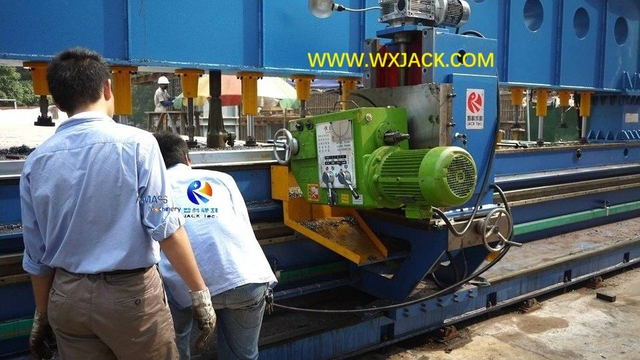

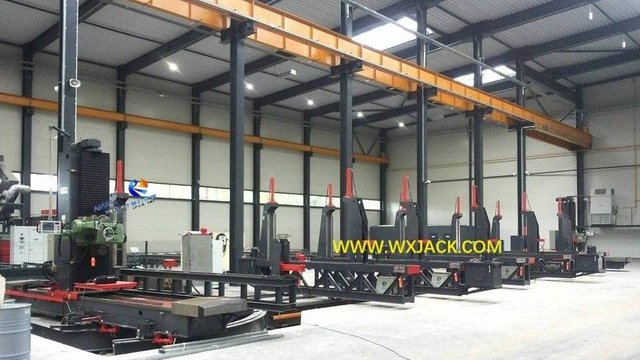

2) Fresadora de bordes;
3) Máquina redondeadora de bordes;

4. Equipo inverso con máquina cortadora de placas de tiras CNC:

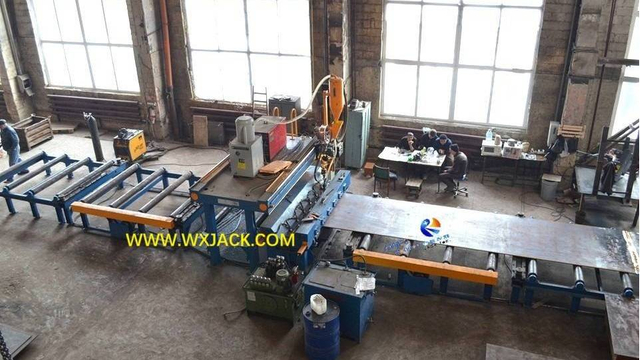

El equipo tiene tecnología de proceso inverso y funciona con la máquina soldadora de juntas a tope de placa:
1) Máquina cortadora de placas CNC: Corte la placa de chapa en partes más pequeñas;
2) Máquina de soldadura de juntas a tope de placa: Unir placas de chapa más pequeñas o más cortas en piezas más grandes o más largas.
