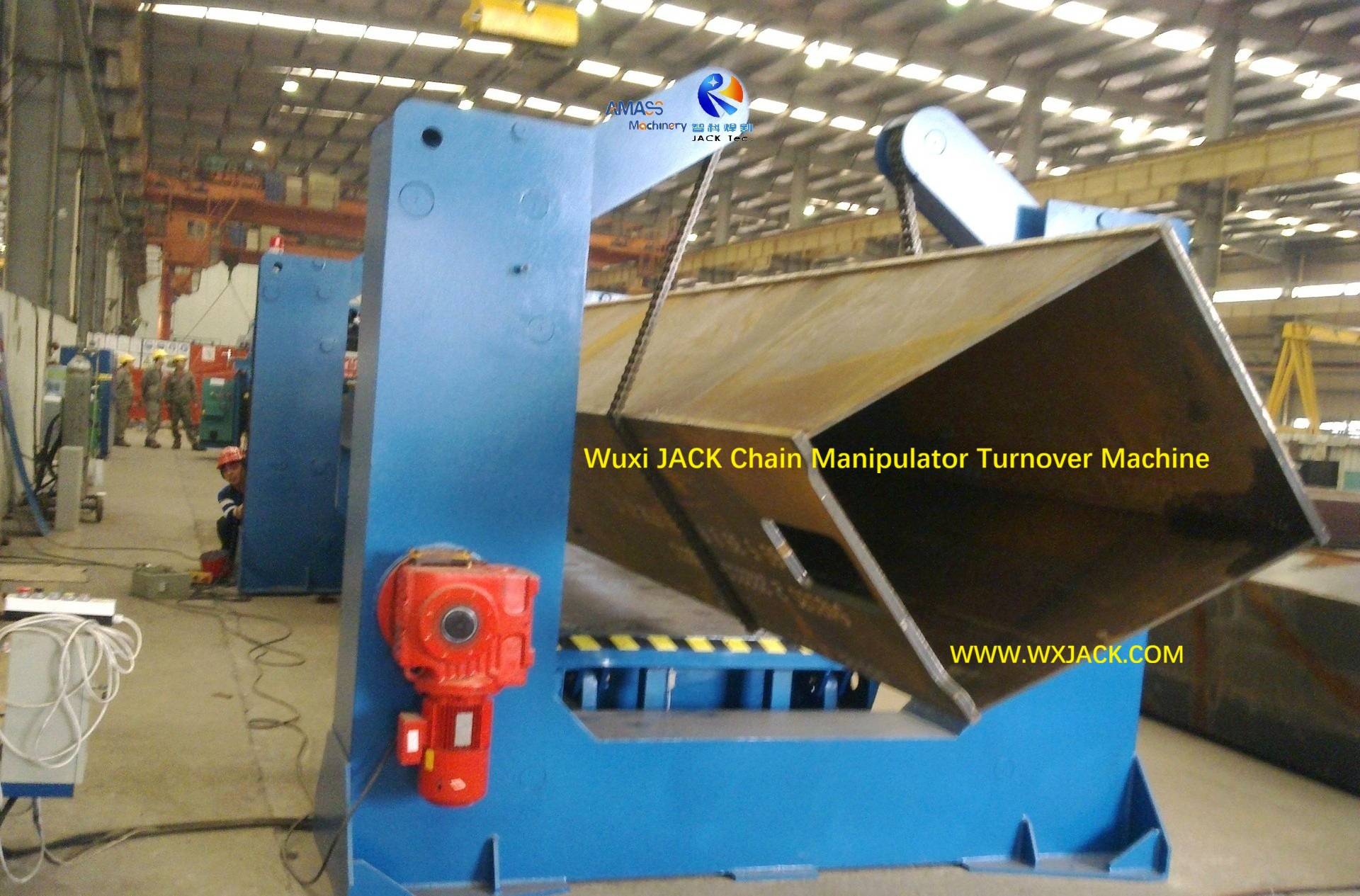

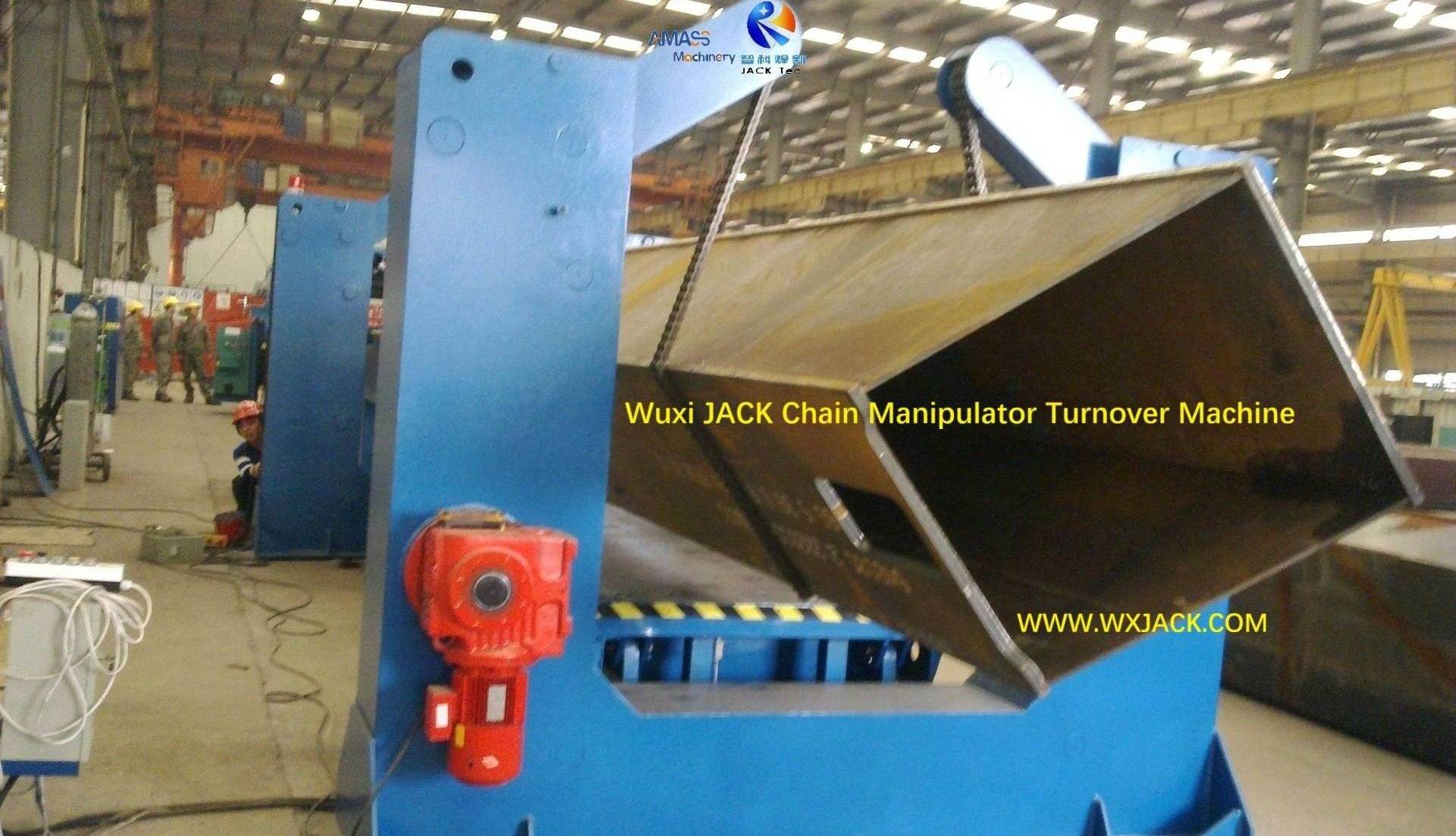

1 Chain Manipulator Turnover Machine 23

Máquina de rotación de la cadena de haz de acero Wuxi Jack,

¡Trabajando como el manipulador de cadena más seguro y confiable para el cliente!

Amplia variedad y capacidad de carga de la máquina de la cadena de Jack Wuxi Volteo y el transportador de cadena

1. En una pieza de trabajo de estructura de acero pesada y grande con máquina de volteo de cadena:

Wuxi Jack diseña y produce una máquina de facturación de cadena china de alta calidad y profesional, que trabaja como asistente indispensable en el proceso de fabricación, garantiza una forma segura de , ahorro de mano de obra y ahorro de mano de obra, lo que es difícil y peligroso para ser completado por el trabajo humano;

2. Función de la estructura de acero Máquina de rotación de la cadena del haz:

Voltee, alze, transmita en piezas de trabajo:
1) 0 ° ~ 360 ° inclinado o gire;
2) movimiento arriba y abajo dentro de cierto accidente cerebrovascular;
3) transporte a cierta distancia;
De esta manera, transporte la pieza de trabajo (vigas y placas de estructura de acero) al siguiente paso de la estación de trabajo, y ajuste la orientación de la pieza de trabajo a la mejor posición, para tener el rendimiento ideal de soldadura/ ensamblaje/ pintura/ prueba. En este sentido, la máquina de volcado de cadena también se puede ver como posicionador de soldadura de manipulador suave;
3 .
4. Cuando se usa: Estas variadas estructuras diseñadas y capacidades de carga de la máquina de supervisión de la cadena son equipos de asistente necesarios en varias instalaciones de marco de estructura de acero, por ejemplo:

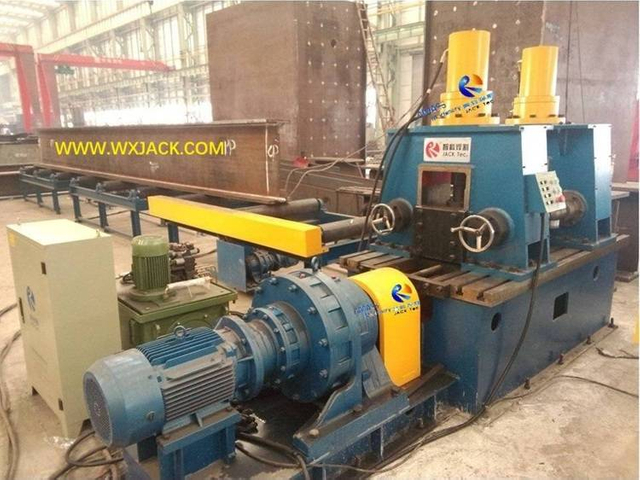

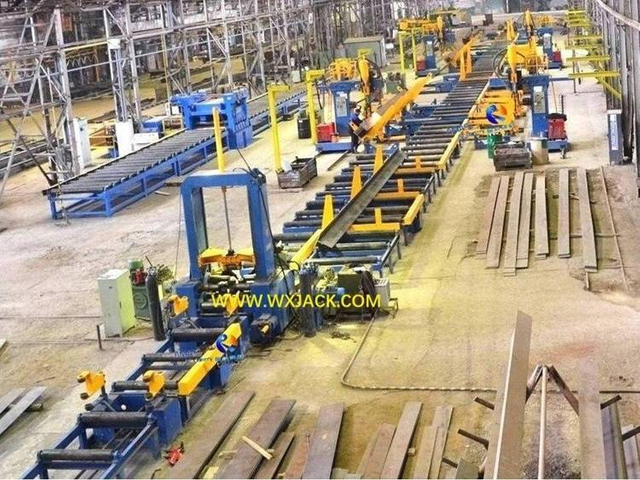

1) H Viga H Línea de producción de haz ;

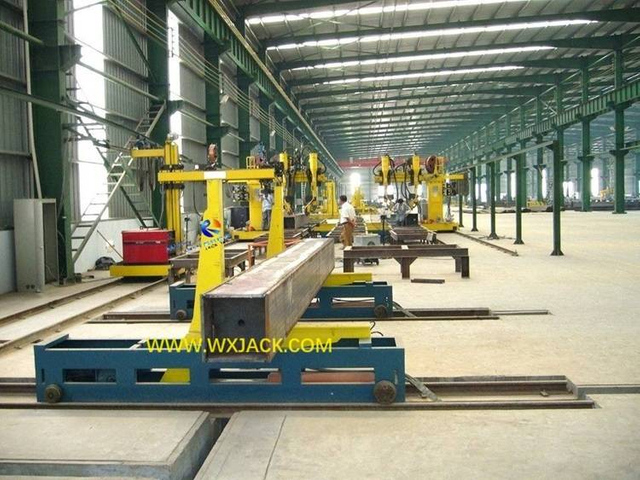

2) Línea de producción de haz de caja ;
5. Las piezas de trabajo aplicables para la máquina de manipulador de cadena y el transportador de cadena pueden ser cualquier tipo y tonelada de toneladas de acero/ haz de acero/ haz de haz de caja/ estructura de acero de acero. amplia variedad y capacidad de carga:

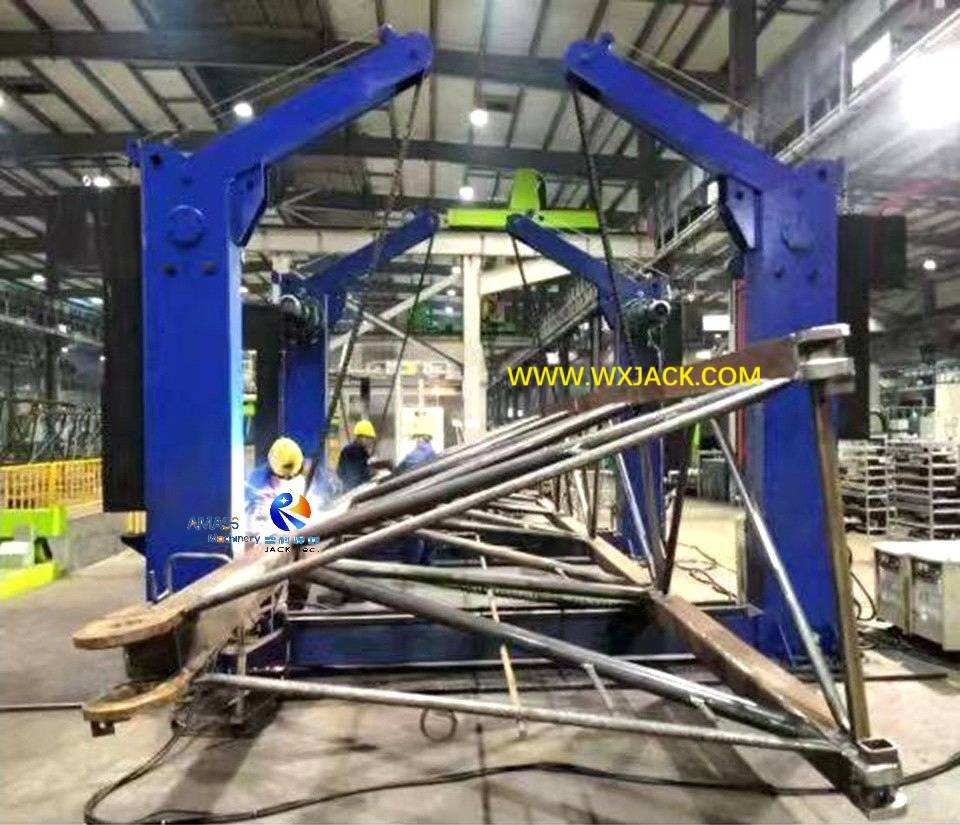

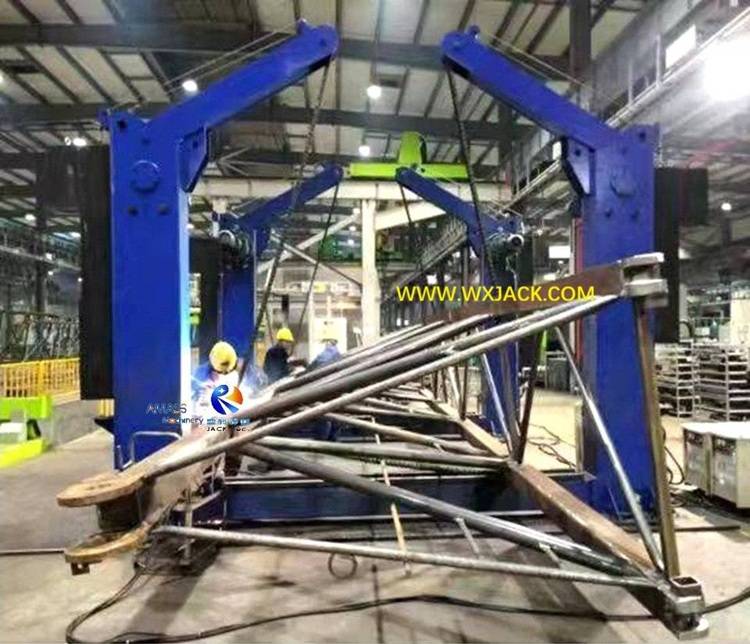

Máquina de rotación de cadena para un rayo de caja grande de capacidad de carga de 2 toneladas
Para una pequeña estructura de acero, haz de marco de capacidad de carga de 1 tonelada
Máquina de volteo de cadena con función de elevación con rotación de 0 ° ~ 360 ° de capacidad de carga de 2 toneladas
Estructura del marco de la caja con polipasto eléctrico de 1 tonelada de capacidad de carga
Transportador de cadena para placa de acero/ h Vma/ haz de caja, de 1 tonelada de capacidad de carga
Azule eléctrico para un accionamiento hidráulico revuelto para la elevación, de capacidad de carga de 2 toneladas
Para soldar en piezas estructurales grandes, de capacidad de carga de 3 toneladas
Máquina de volcado de cadena integrada en la tabla de elevación de la transmisión hidráulica, de 1.5 toneladas de capacidad de carga

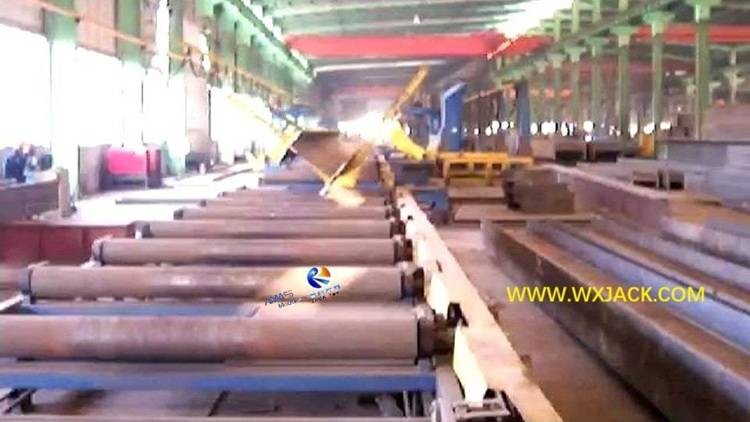

6. Máquina de la rejilla de la estructura de acero:

Además, hay otra rama de la máquina de facturación de estantería dura de estructura de acero ampliamente aplicada , o una máquina de volteo de brazo duro, que tiene especificaciones de series de 60 °/ 90 °/ 180 ° Rango de vuelos, en forma de movimiento estacionario o motorizado, de diversas capacidad de carga:

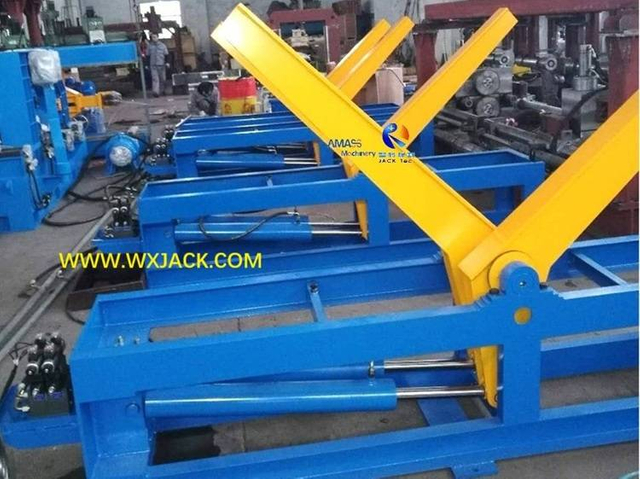

Estructura de acero estacionaria H Equipo de rotación de viga de 60 °

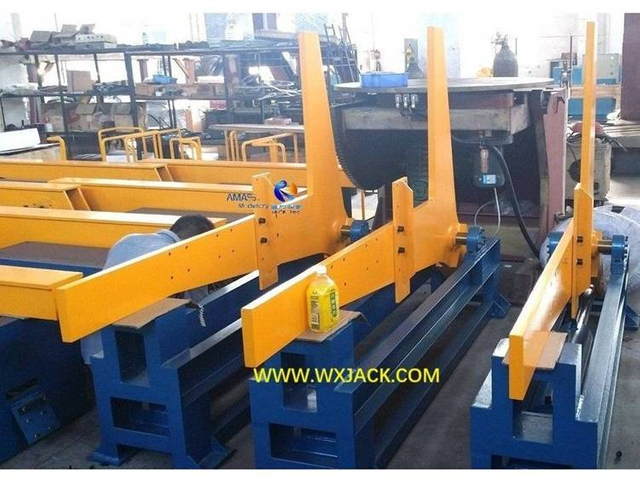

Estructura de acero estacionaria H Equipo de volcado de 90 °

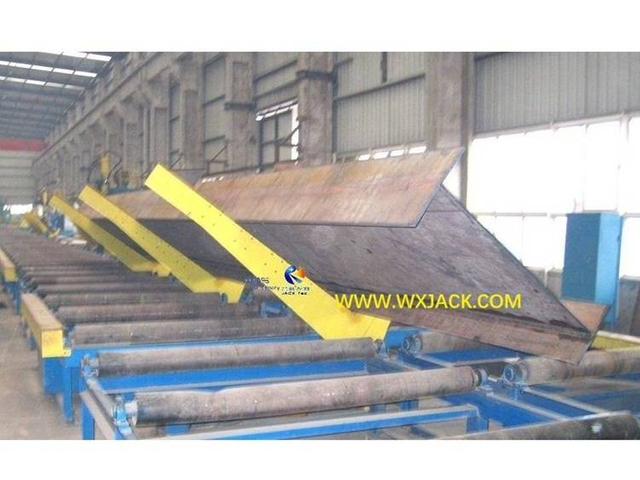

Motor Drive en movimiento Estructura de acero H BAJO 180 ° RATIR

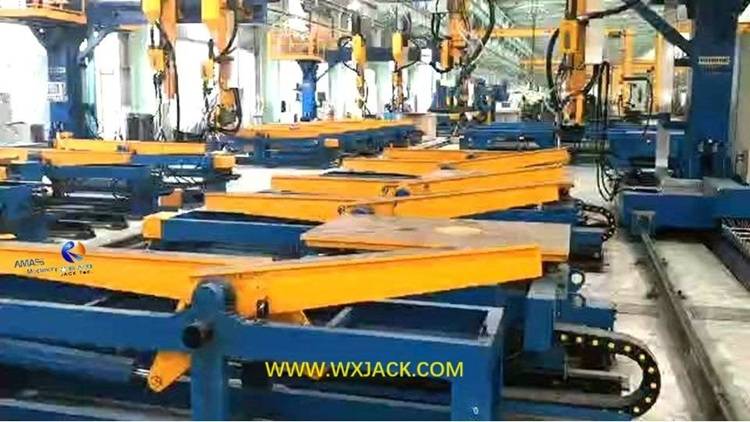

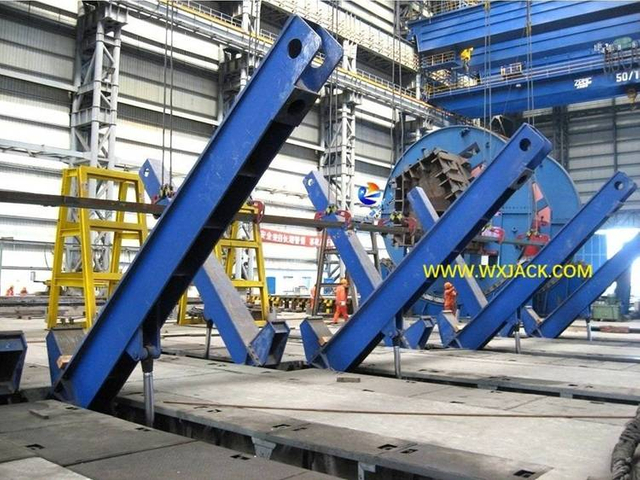

Equipo de estante de volteo de placas de acero

Videos de trabajo de Wuxi Jack Steel Structure Chain Máquina de volteo

Parámetros técnicos de la máquina de facturación de la cadena de vigas de la estructura de acero Wuxi Jack

Para obtener una introducción más detallada en esta máquina herramienta, verifique la sección final de esta página:

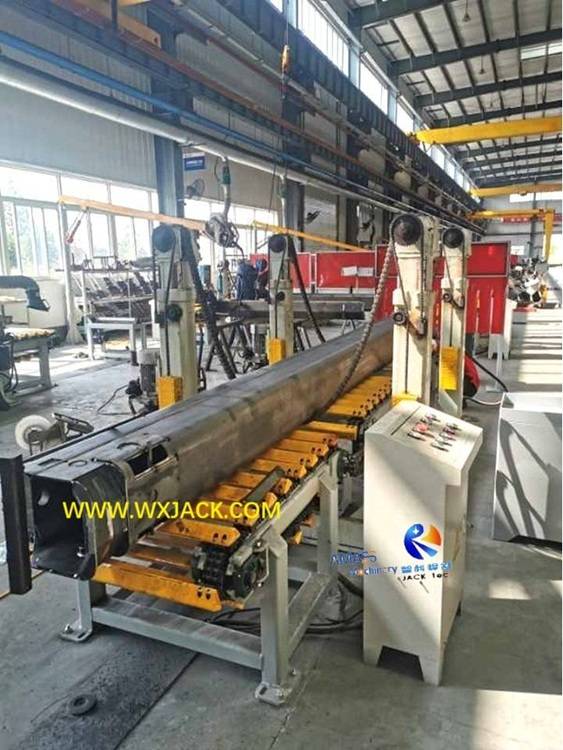

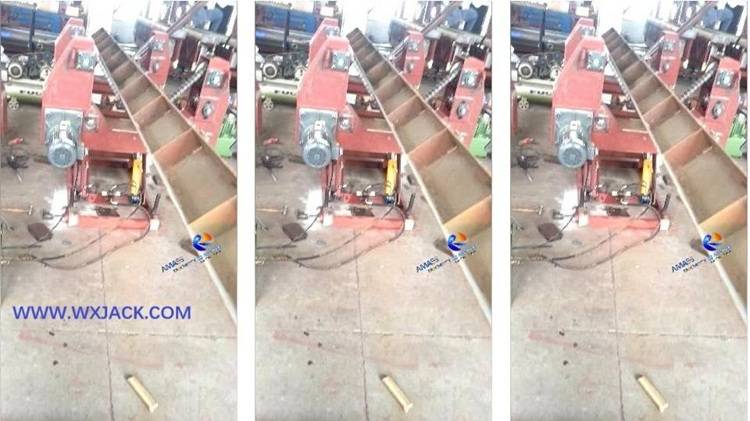

1. U Equipo de manipulador de cadena de marco para voltear Viga de caja larga:
2. Máquina de volteo de cadena integrada de haz de haz de acero:
3. Máquina de la cadena de elevación de la mesa de trabajo en la máquina de estructura de acero grande y larga:
4. Línea de producción Use la máquina de rotación de la cadena de tipo de polipasto eléctrico:

5. Placa de acero y caja de la cadena de haz de caja H

Manipulación de piezas de trabajo en la estructura de acero Máquina del manipulador de la cadena de vigas

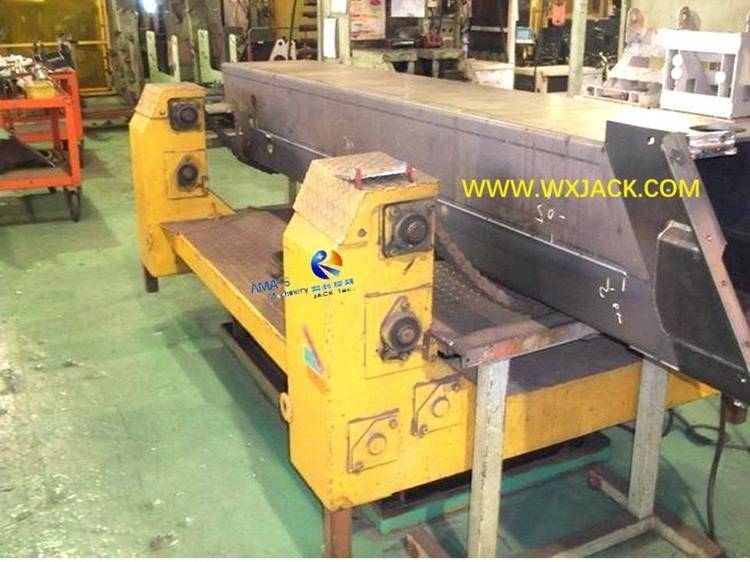

1 Steel Structure Beam Chain Flipping Machine 10 3

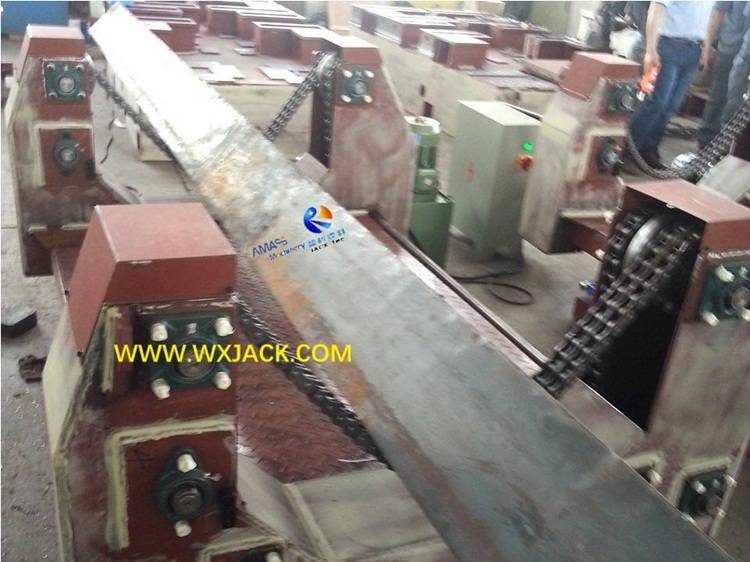

2 Steel Structure Beam Chain Overturning Machine 11 10

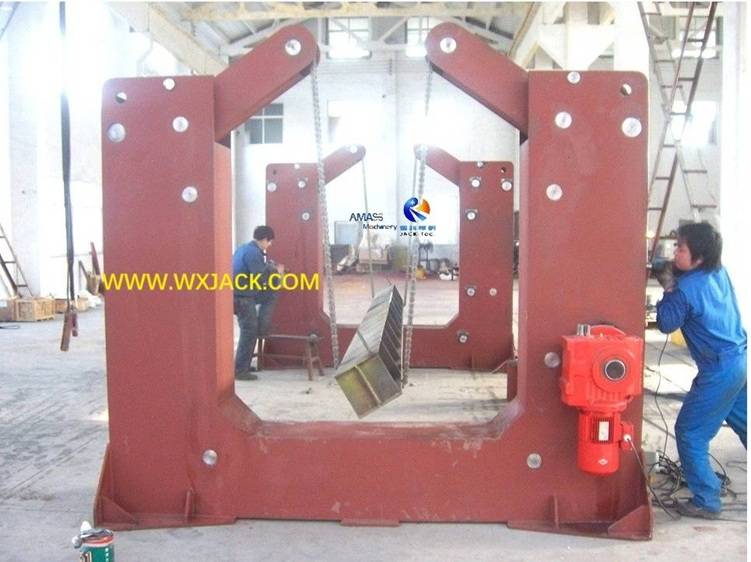

3 Steel Structure Beam Chain Manipulator Machine 11 4A 13 100_6618

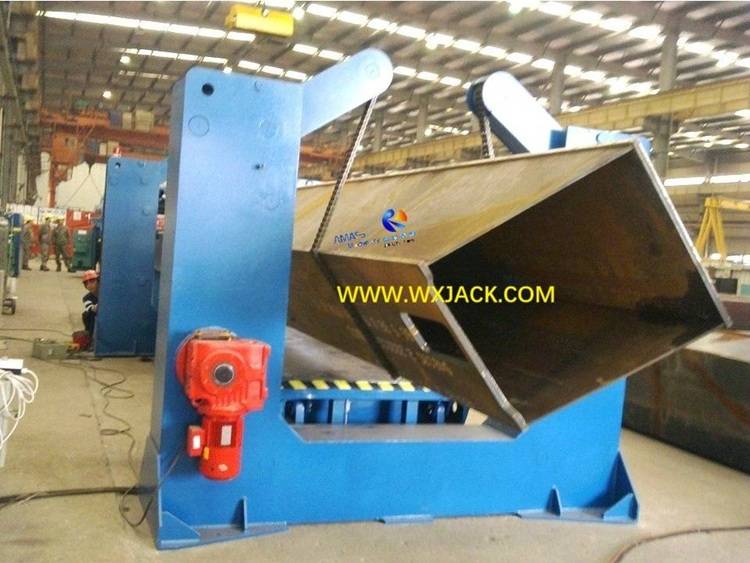

4 Steel Structure Beam Chain Flipping Machine 11 1
5 Steel Structure Beam Chain Overturning Machine 11 12
6 Steel Structure Beam Chain Manipulator Machine 11 2

El propósito, la ventaja y la importancia de la máquina de la cadena de haz de la estructura de acero.

A. El papel esencial de la máquina del manipulador de cadena y el transportador de cadena:

1. Uso:
1) Este es un tipo de equipo de manipulación de asistente, que se utiliza para cambiar la posición y la orientación de las piezas de trabajo de la estructura de acero durante el transporte y la operación, de modo que la soldadura/ pintura/ ensamblaje/ prueba se puede realizar en estas piezas de trabajo de gran tamaño y pesas de peso de peso más razonable y cómodo;
2) En otras palabras, el equipo de la máquina de volteo de cadena no tiene funciones de cambiar la propiedad mecánica o química de la pieza de trabajo. Pero en cambio, obtener piezas de trabajo en la mejor condición de ergonomía y punto de operación;



2. El cambio de posición de la pieza de trabajo en piezas de trabajo con máquina de rotación de cadena incluye:

1) elevar hacia arriba y abajo hacia abajo dentro de cierto accidente cerebrovascular;
2) 0 ° ~ 360 ° Rotación continua;
3) transporte de piezas de trabajo a lo largo de la línea de producción por medio del transportador de cadena;

3. Piece de trabajo aplicable: piezas de trabajo de estructura de acero de larga longitud, con varios tamaños de sección transversal y peso bastante pesado. A este respecto, la máquina de volcado de cadena tiene una función similar a la posicionadora de soldadura de cabeza y cola;
4. Característica única: las piezas de trabajo son compatibles y manipuladas por medio de cadenas de rodillos. De aquí es de donde proviene el nombre del producto de 'Máquina de la cadena de haz de estructura de acero ';
5. Familia del producto: otro tipo de equipo utilizado común para sostener y voltear la pieza de trabajo es el estante de volcado de tracción hidráulica. Estas estanterías de volteo de brazo duro y la máquina de volteo de la cadena de estructura de acero son los dos tipos más importantes y utilizados con frecuencia de equipos de asistente de estructura de acero;
1) Rotación de la pieza de trabajo: un conjunto de máquina de rotación de la cadena de conector Wuxi está volteando una pieza de estructura de columna voluminosa y larga: ( Fig.1 )
Fig1 Máquina de volteo de haz de estructura grande 11 2
2) La pieza de trabajo de envío hacia adelante: transportador de cadena, que se utiliza para enviar piezas de trabajo de estructura de acero (placa de acero y viga de caja) entre diferentes estaciones de trabajo: ( Fig.2 )
FIG2 Tipo de cadena de cadena de placa de haz de acero 6 de acero 6



B. Grandes ventajas de la estructura de acero Máquina de rotación de la cadena de vigas:

1. Operación segura y eficiente: sin un accesorio adicional para ser necesario, y con la pieza de trabajo de zagir en las cadenas de rodillos para la manipulación, la manipulación con un colgante de control remoto, el funcionamiento de la herramienta de equipo de manipulador de cadena es conveniente y altamente eficiente;
2. Actualización en una amplia gama de piezas de trabajo: también debido a la actuación de la cadena de rodillos, esta máquina herramienta para la manipulación es flexible para enviar y girar piezas de trabajo de varios tipos;
3. Para una comprensión rápida de esta importante máquina de facturación de la cadena de estructura de acero, revise en los diapositivas de informes de 'Resumen en Wuxi Jack Steel Structure Equipment '.


C. La importancia de la estructura de acero Máquina de la cadena de haz:

Aunque trabajan como mecanismo de asistencia en cualquiera de la línea de producción y celda del haz de estructura de acero, estos equipos de manipulador de cadena y el transportador de cadena juegan un papel indispensable e importante, principalmente de los aspectos de:
1. Adquirir un sitio de trabajo seguro y confiable para manipular las piezas de trabajo de la estructura de acero, especialmente aquellas grandes y pesadas, que son peligrosas/ de tiempo, e imposible de ser manejado manual;
2. Realice una alta automatización del flujo de producción, de manera manejable y controlable, aumentando la velocidad de transmisión y la velocidad de balance de línea;
3. Obtenga el diseño y el diseño de procesos flexibles para la producción de la producción del sitio.

Sitio aplicable y características técnicas de la estructura de acero La máquina de volteo de la cadena de vigas

1. Escenario de aplicación adecuado del equipo de manipulador de cadena:

Dos sitios aplicantes principales son:

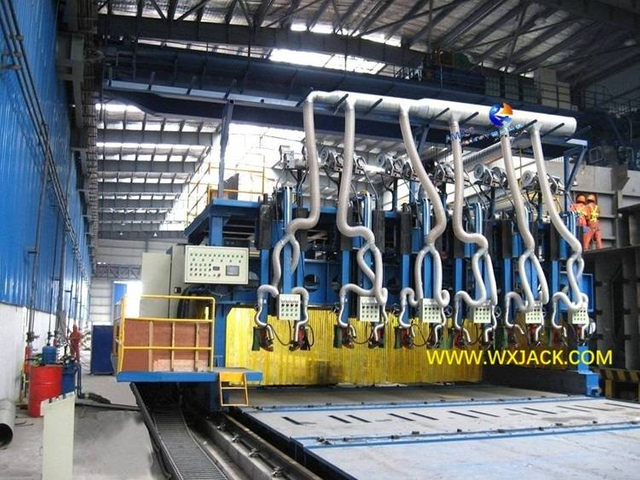

1) Varios tipos de línea de producción de estructura de acero: línea de producción de haz H/ línea de producción de haz de caja;
2) celda de trabajo individual con operación de fabricación manual o automática en grandes vigas de acero, especialmente operación de soldadura;
Por ejemplo,
a) máquina de facturación de cadena con una mesa de trabajo elevada de accionamiento hidráulico, diseñada y producida por Wuxi Jack para una línea de producción china en planta de maquinaria de ingeniería: ( Fig.3 )
Fig3 Estructura Máquina del manipulador de la cadena del haz 10 5
b) Equipo de manipulador de cadena de vigas de estructura de acero grande, aplicada en la estación de trabajo individual: ( Fig.4 )
Fig4 Máquina de la cadena de haz de estructura de acero grande 11 1



2. Características técnicas de la estructura de acero Máquina de rotación de la cadena de vigas:

1) Básicamente, el caso hecho y diseñado especial por caja:
rara vez hay estándar y se aplica un estuche para todo tipo de equipos de manipulador de cadena para clientes, en el campo de la producción de marco de estructura de acero. En la aplicación práctica, debido a la amplia variedad/ dimensiones/ peso de las piezas de trabajo de la estructura de acero y el entorno de trabajo, la máquina herramienta de volteo de cadena correspondiente también generalmente está hecha a medida;
2) Movimiento integrado (grado de libertad) En un solo conjunto de máquinas de supervisión de la cadena:
como mencionamos anteriormente, con el fin de obtener la posición óptima de las piezas de trabajo, un conjunto de máquina de rotación de cadena puede involucrar varios tipos de movimiento, para manipular completamente la pieza de trabajo: elevación, rotación, envío hacia adelante y retirada;
3) Operación en el camino del control remoto:
para operar convenientemente la gran dimensión de la pieza de trabajo y el equipo relacionado de soldadura/ fabricación/ procesamiento en un alcance amplio en el taller, y para crear un entorno de trabajo de operación segura, la operación se implementa con panel de control remoto:

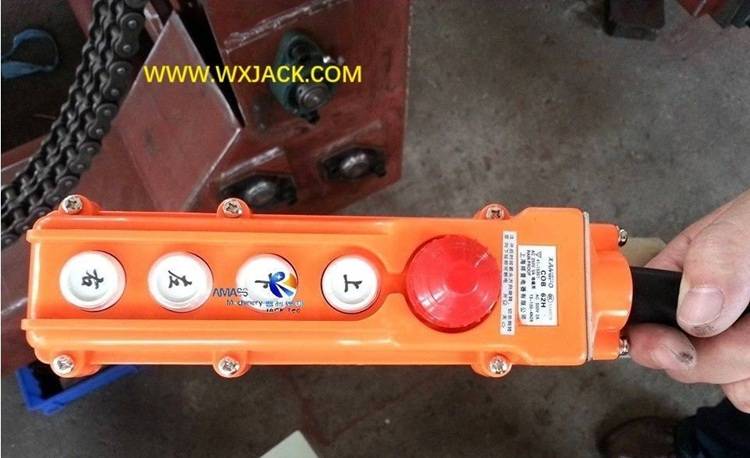

colgante de operación a mano para la máquina de volteo de la cadena de gato Wuxi: ( Fig.5 )
Fig5 Estructura de acero grande Máquina de la cadena de haz de haz 10 8

4) Diferentes tipos de fuente de accionamiento de movimiento adoptada en la máquina de rotación de la cadena de estructura de acero:

A) Cilindro de aceite para conducir la elevación de las piezas de trabajo pesadas : Debido a que las piezas de trabajo generalmente son dimensiones de gran dimensión y vigas de estructura de acero de peso pesado, que se adoptan la mayoría del equipo de manipulador de cadena con cilindro de aceite hidráulico para levantar y bajar piezas de trabajo, lo que promete una fuerza impulsora pesada y suficiente;
b) Haists de cadena eléctrica para conducir la elevación de piezas de trabajo de peso ligero a mediano : garantías totalmente en regulación suave con suficiente fuerza impulsora;
c) Reductor de motor para la rotación de la pieza de trabajo de conducción : la circulación de cadenas de rodillos, que conduce la pieza de trabajo en rotación, generalmente se accionan con reductor del motor;

5) Elección flexible en la estructura mecánica más adecuada para la máquina de volteo de cadena:

Para acomodar en variados sitios de trabajo/ ruta de proceso/ características estructurales de la pieza de trabajo, la máquina de facturación de la cadena de haz de estructura de acero viene en una estructura mecánica diversificada, y es por eso que siempre es un caso especializado en caso:
a) Estructura estacionaria de marco U/ Box con polos eléctricos ensamblados por sobrecarga;
b) Tettual de trabajo doble flexible dentro del marco de pórtico estacionario;
c) estructura de la tabla de trabajo de elevación de tijera con manipulador de cadena sobre la tabla de trabajo;
d) Tabla de trabajo de elevación y móvil;
e) El transportador de cadena de tipo plano circuló con cadena con bajo nivel, para cargar fácilmente la pieza de trabajo y asegurarse de que el equilibrio ...

6 cajas en Wuxi Jack Estructura de acero Máquina de rotación de la cadena de vigas

Como mencionamos al comienzo de esta página, el equipo del manipulador de la cadena generalmente viene en caso de casos a medida. Aquí solo recogemos 6 ejemplos típicos en Wuxi Jack desarrollados para clientes antes, en diferentes escenarios de aplicaciones específicos:
1. Marco estacionado U con polos eléctricos/ cadena/ cilindro de aceite, para uso de la estación de trabajo único;
2. Estilo integral de elevación y rotación, para el uso de la línea de producción de maquinaria de construcción;
3. Tabla de levantamiento dentro del marco de caja sólida, para uso de la estación de trabajo único;
4. Tipo de cadena anular con marco grande, para uso de la línea de producción de la corriente;
5. Conseyor de haz de acero y cadena de placas de baja estructura, para el uso de la línea de producción;

6. Estilo de elevación de columnas, para la línea de producción de estructura de acero Use

estos cajas aplicantes de la máquina de rotación de la cadena de gato Wuxi como ejemplo de introducción en el equipo, todos tienen características distintivas en términos de estructura, función y operación.

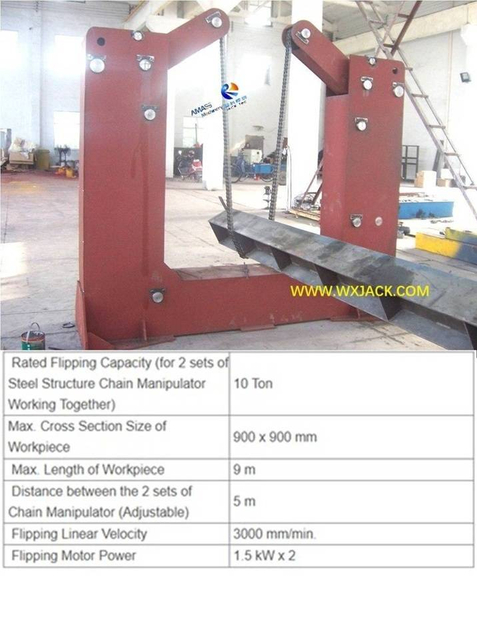

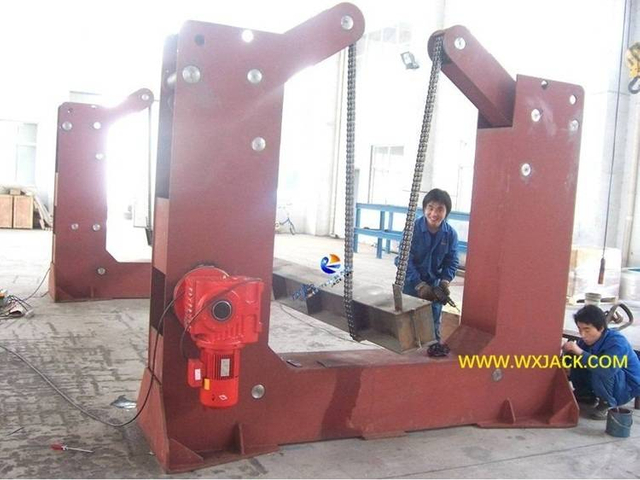

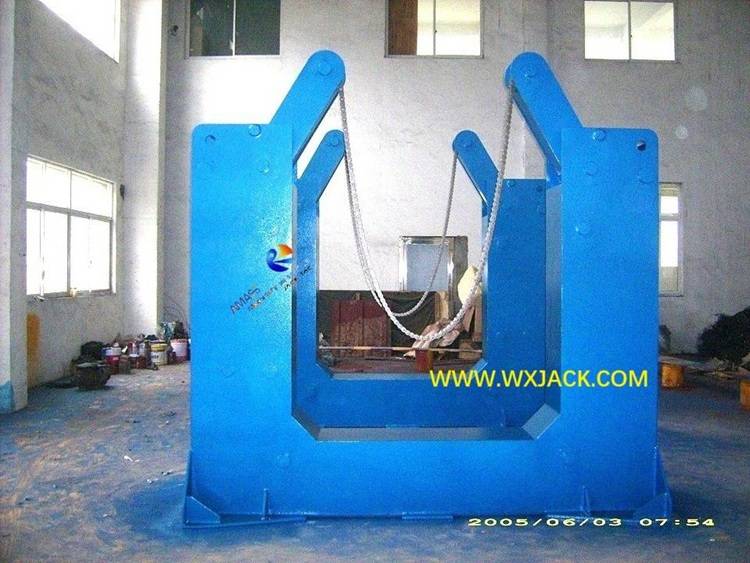

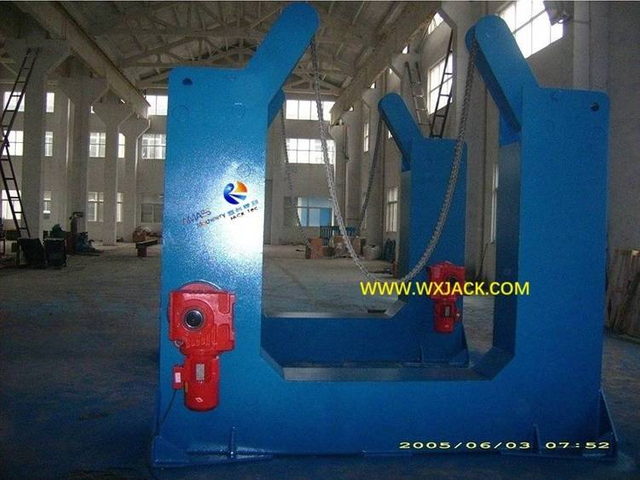

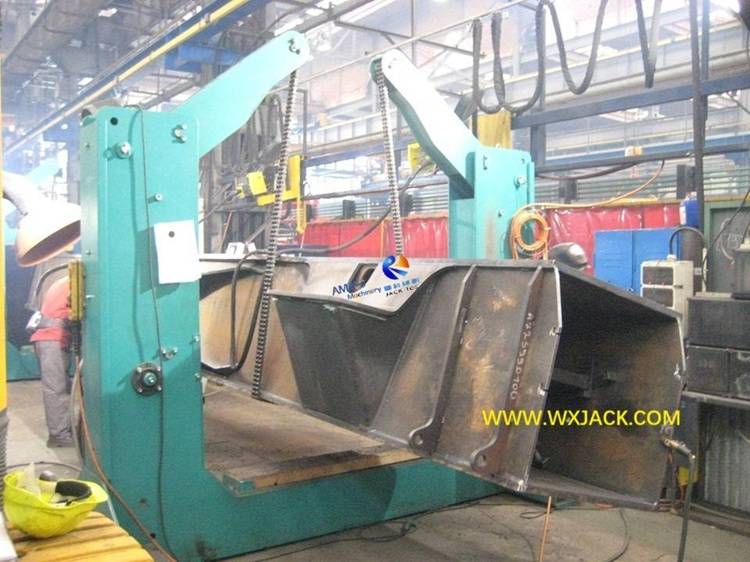

1. U Equipo de manipulador de la cadena de haz de estructura de acero de marco

Más >>

1. Características de trabajo:
1) Uso y sitio: esta herramienta de equipo puede levantar y bajar las piezas de trabajo de haz de acero largas, y al mismo tiempo voltea las piezas de trabajo largas a cualquier posición angular deseada. Este equipo se puede aplicar en cualquier estación de trabajo dispuesta flexible;
2) Manera operativa: en los sitios de trabajo, generalmente dos conjuntos del equipo de manipulador de la cadena de haz de estructura de acero funcionan como un grupo integral, para adaptarse suficientemente para las piezas de trabajo de largo longitud;
3) Instalación: los cuadros U mecánicos se instalan firmemente en el piso del taller con pernos de anclaje. La distancia entre estos dos conjuntos de cuadros U se puede ajustar en función del máximo. longitud de la pieza de trabajo;
4) Conduzca la forma en que el movimiento del trabajo (grado de libertad) en el equipo de manipulador de cadena:
a) Elevación de la pieza de trabajo: el balanceo de los brazos mecedoras se conduce con cilindros de aceite;
B) Flip de pieza de trabajo: la rotación de las cadenas de rodillos se acciona con reductores de motor.


2. Parámetros técnicos de la estructura de acero de marco U Equipo de manipulador de la cadena de vigas:

Capacidad de volteo nominal (con 2 conjuntos de máquina de rotación de la cadena de haz de estructura de acero que trabaja juntas) 10 toneladas

Max. Tamaño de sección transversal de

Pieza de trabajo

900 x 900 mm

Max. Longitud de la pieza de trabajo

9 m

Distancia entre los 2 conjuntos de

el equipo (ajustable)

5 m

Velocidad lineal de rotación

3000 mm/min.
Volación del motor de rotación 1.5 kW x 2

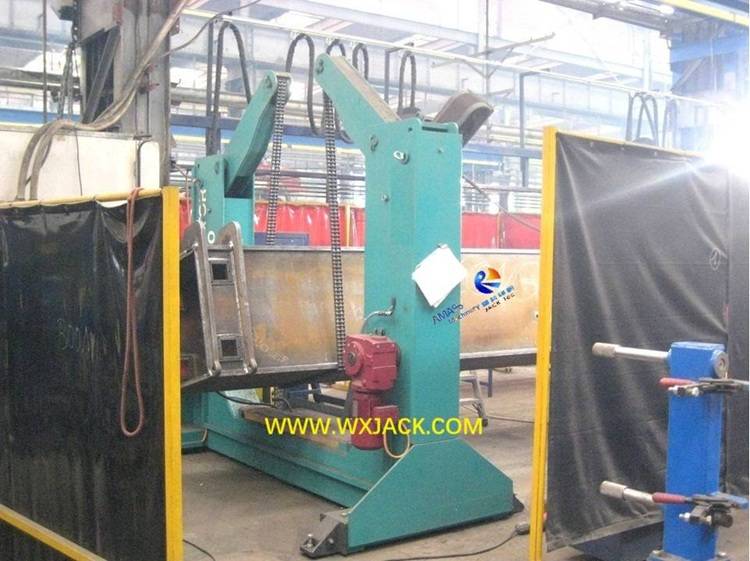

1 estructura de acero Máquina manipuladora de cadena de vigas 11 2a
2 Estructura de acero Equipo de manipulador de cadena de vigas 11 3A DSCI2655
1 Estructura de acero Máquina de la cadena de vigas 10 11

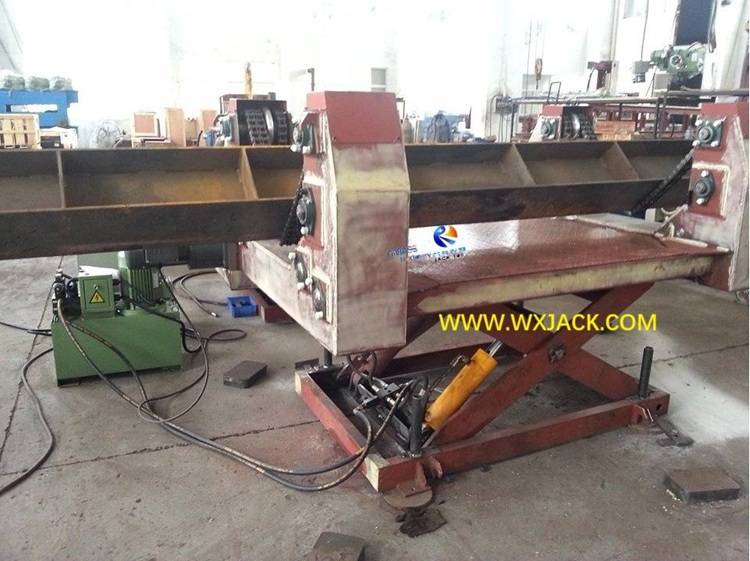

2 Estructura de acero Cadena de haz de la máquina de volcado 11 13

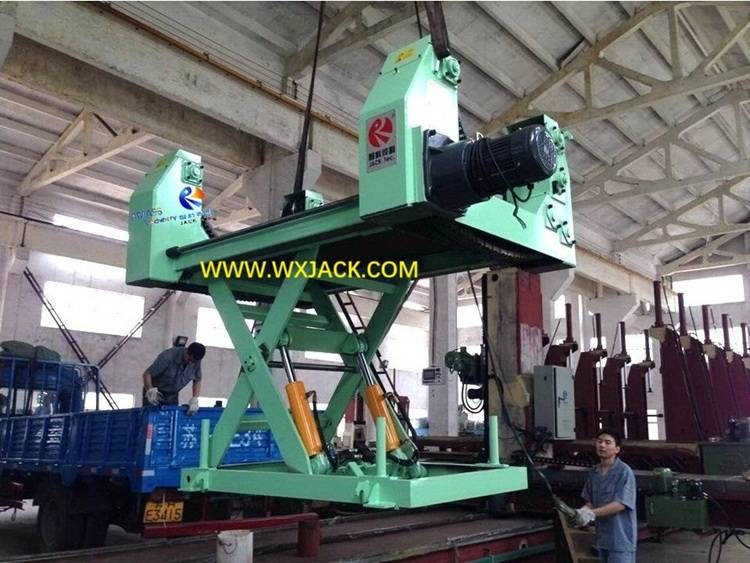

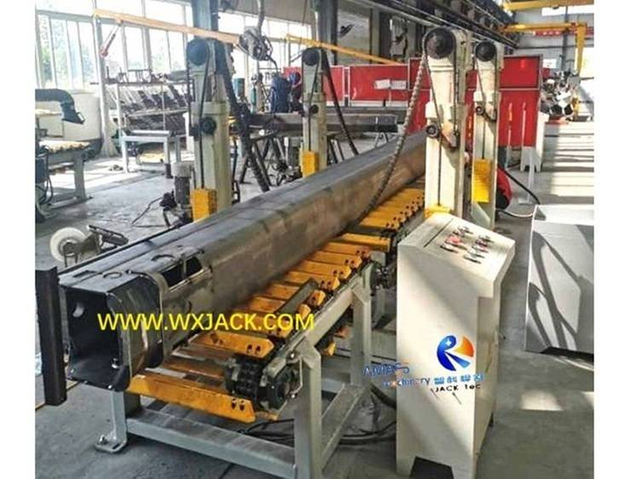

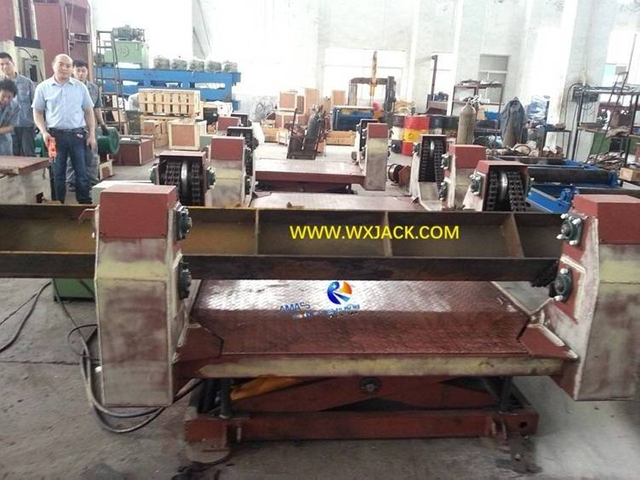

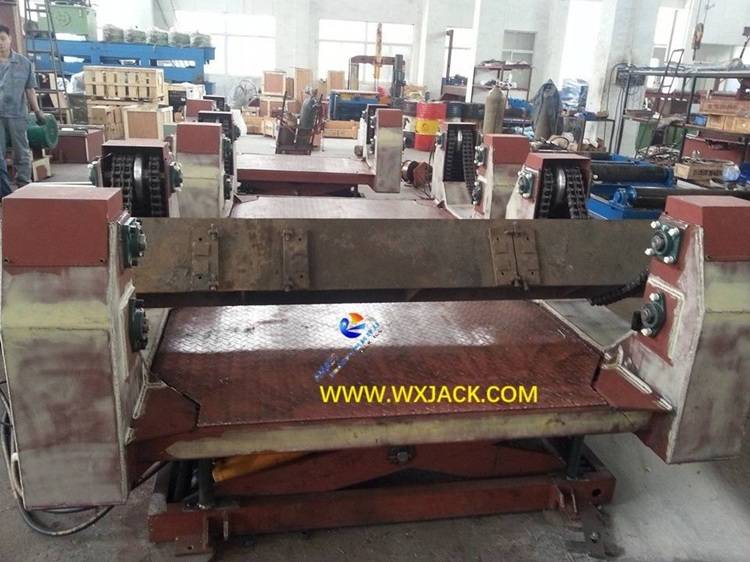

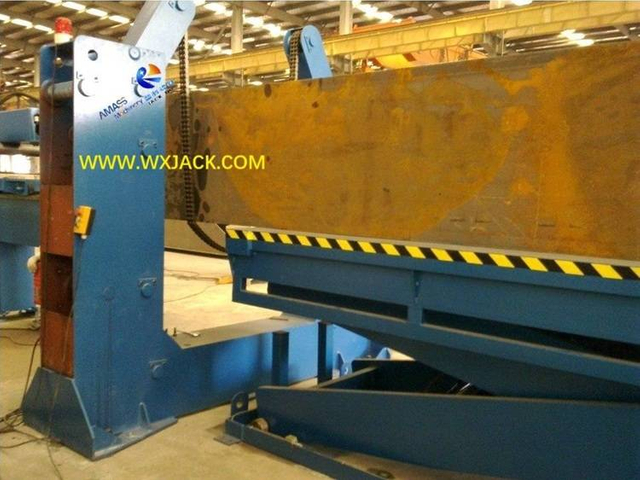

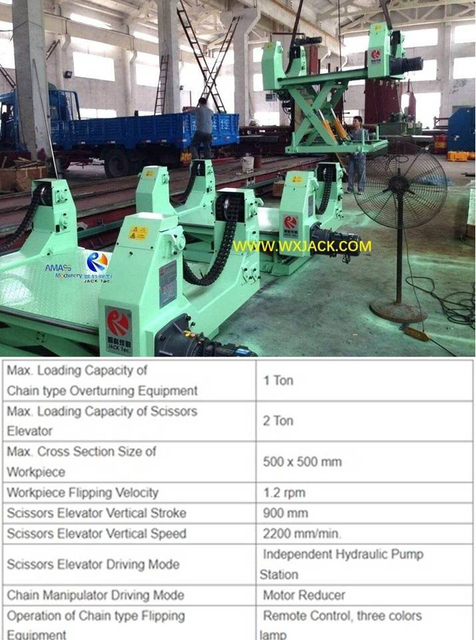

2. Máquina de la cadena de rayos de estructura de acero estilo de elevación

Más >>

1. Características de trabajo:

1) Estructura y función: este equipo puede elevar las piezas de trabajo del haz de estructura de acero a un nivel superior determinado por medio de su elevación de tijera en la parte inferior, y luego anular la parte de trabajo al ángulo esperado mediante cadenas en la parte superior;

2) Sitio de trabajo: este mecanismo mecánico de equipos se aplica en la línea de producción de maquinaria de construcción, para cambiar la posición y la orientación de los miembros de la estructura durante la soldadura y el ensamblaje, para obtener la posición operativa más ideal para obtener la comodidad del operador y la mejor calidad de soldadura;

3) Vía de transmisión: su elevador de tijera inferior se conduce con cilindros de aceite. Y la rotación de las cadenas de rodillos superiores se acciona con el reductor del motor.



2. Parámetros técnicos de la cadena de levantamiento integral de la cadena volcada: la máquina:

Max. Capacidad de carga de la estructura de acero La cadena de haz de haz volcar la máquina 1 tonelada
Max. Capacidad de carga del
elevador de tijeras		 2 toneladas
Max. Tamaño de sección transversal de
la pieza de trabajo		 500 x 500 mm
Velocidad giratoria de la pieza de trabajo 1.2 rpm
Siceo de elevación del ascensor 900 mm
Velocidad de elevación del elevador de tijeras 2200 mm/min.
Modo de unidad de elevación del elevador de tijeras Estación
de bomba hidráulica independiente
Modo de unidad de rotación de la pieza de trabajo Reductor de motor
Operación del equipo de la cadena de haz de estructura de acero Equipo Control remoto,
lámpara de tres colores

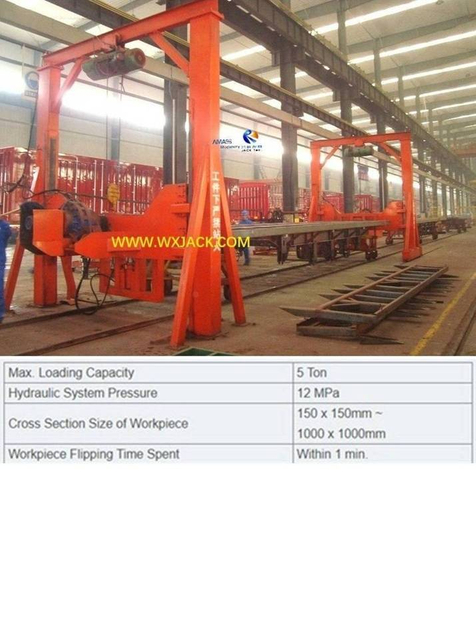

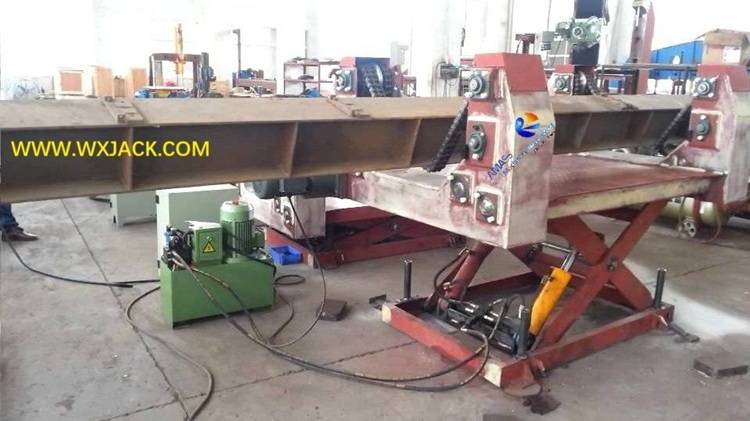

3. Máquina de la cadena de haz de la caja de elevación de la caja de acero

Más >>

1. Outline en el trabajo del equipo:
1) Estructura: como se muestra en la foto directa, este equipo de manipulador de cadena está compuesto por 2 conjuntos de cuadros de pórtico de caja grande instalado individualmente, con 2 conjuntos de tablas de trabajo de elevación que se instalan en cada una de las columnas verticales verticales verticales de la trama. Los 2 conjuntos de tablas de trabajo están conectados mediante cadenas anulares, que se conducen con polipastos eléctricos ensamblados en la parte superior del marco de la caja;
2) Función: durante el trabajo, ambos extremos de la pieza de trabajo se cargarán en los 2 conjuntos de tablas de trabajo. Con la elevación de los 2 conjuntos de tablas de trabajo, la altura del rayo de caja de la pieza de trabajo grande y larga se ajustará a la altura de funcionamiento adecuada. Además, con el aumento de las cadenas de rodillos lejos de las 2 tablas de trabajo, esta máquina de volteo de la cadena de haz de estructura de acero también puede voltear el haz grande a la posición angular esperada;
3) Sitio de trabajo: este equipo es aplicable para ser utilizado en la estación de soldadura instalada individualmente.


2. Parámetros técnicos de la máquina de flujo de cadena de elevación de tabla:

Max. Capacidad de carga 5 toneladas
Presión del sistema hidráulico 12 MPA
Tamaño de sección transversal de la pieza de trabajo 150 x 150 mm ~
1000 x 1000 mm
Tiempo de volteo de la pieza de trabajo dedicado Dentro de 1 min.
1 Equipo de manipulador de la cadena de accionamiento eléctrico de polipasto 8 2

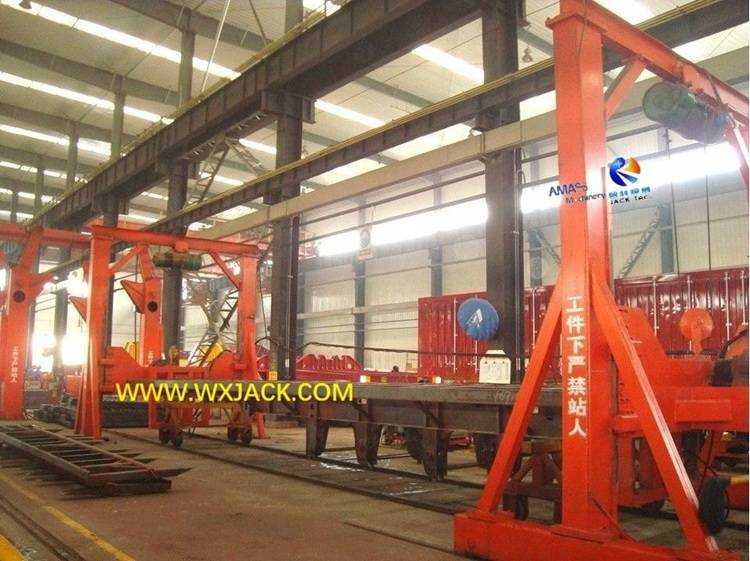

1 Estructura de acero Máquina de volteo de haz de haz 9 2
2 Estructura de acero Máquina del manipulador de la cadena de vigas 10 8

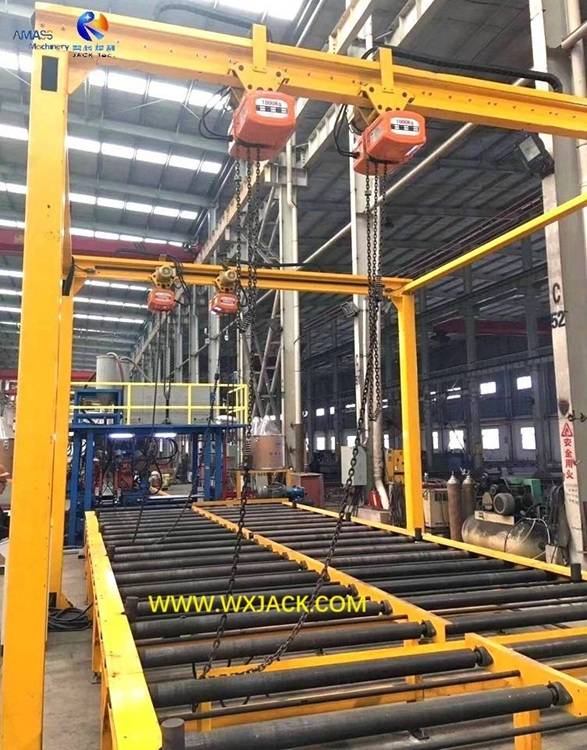

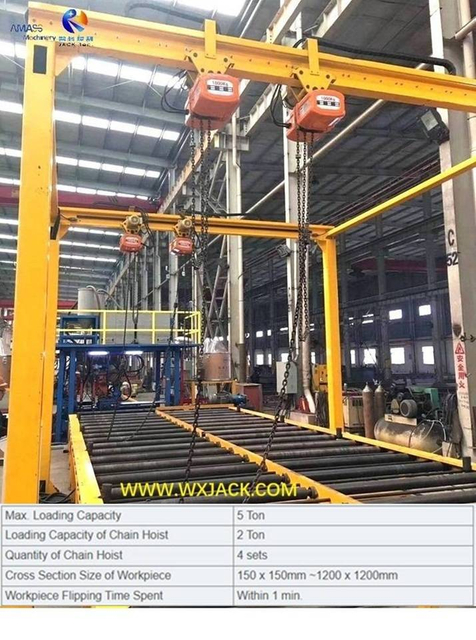

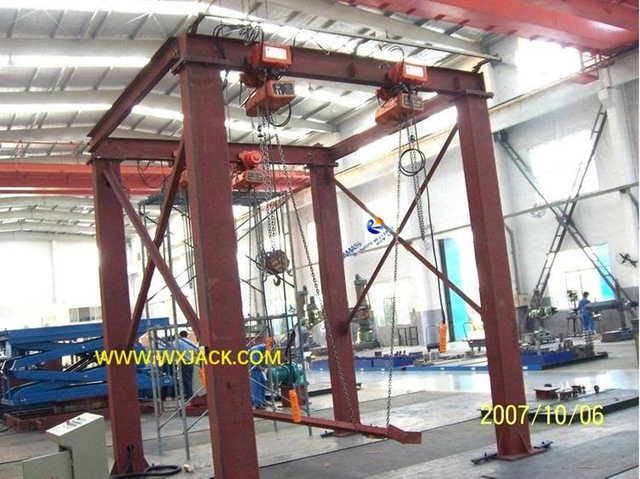

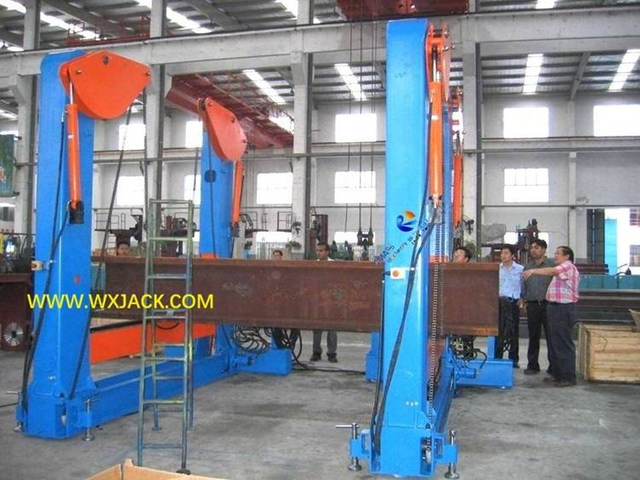

4. Máquina de rotación de la cadena de accionamiento de polipasto eléctrico:

Más >>

1. Outline técnico:
1) Uso y estructura: este equipo se utiliza para voltear la pieza de trabajo de la estructura de acero en una línea de producción, a fin de soldar/ ensamblar en ambas caras de piezas de trabajo grandes y pesadas; La máquina de facturación de la cadena tiene una estructura de estructura de cuadro de caja estacionaria, integrada con el transportador de la línea de producción;
2) Sitio de trabajo: este equipo se instala justo arriba y abarca el transportador de la línea de producción;
3) Operación: para obtener el cambio de posición, la pieza de trabajo del haz de estructura de acero se levanta mediante cadenas de rodillos en el aire, se ajusta su posición angular mediante la rotación de la cadena anular y desciende hacia la superficie del transportador de la línea de producción nuevamente;
4) Camino de transmisión: toda la posición de trabajo de la estructura de acero Cambio de posición: ascenso, caída, volcado, todos están impulsados ​​con 4 conjuntos de polos de cadena eléctrica.


2. Parámetros técnicos de la máquina de facturación de la cadena de accionamiento de polipasto eléctrico:

Max. Capacidad de carga 2 toneladas
Capacidad de carga del polipasto de cadena 500 kg
Cantidad de polipasto de cadena 4 sets
Tamaño de sección transversal de la pieza de trabajo 150 x 150 mm ~ 1200 x 1200 mm
Tiempo de volteo de la pieza de trabajo dedicado Dentro de 1 min.

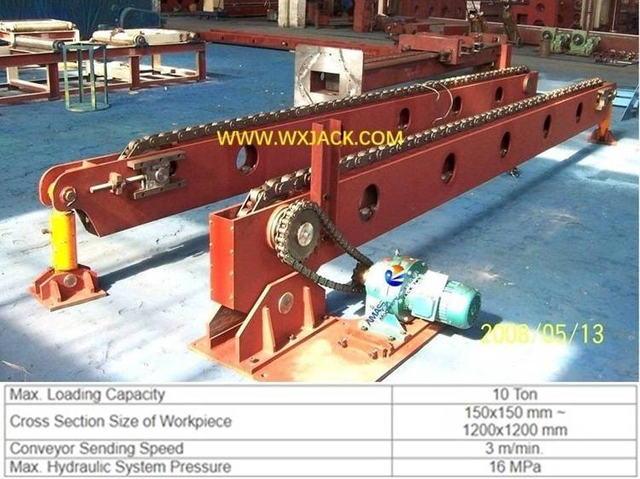

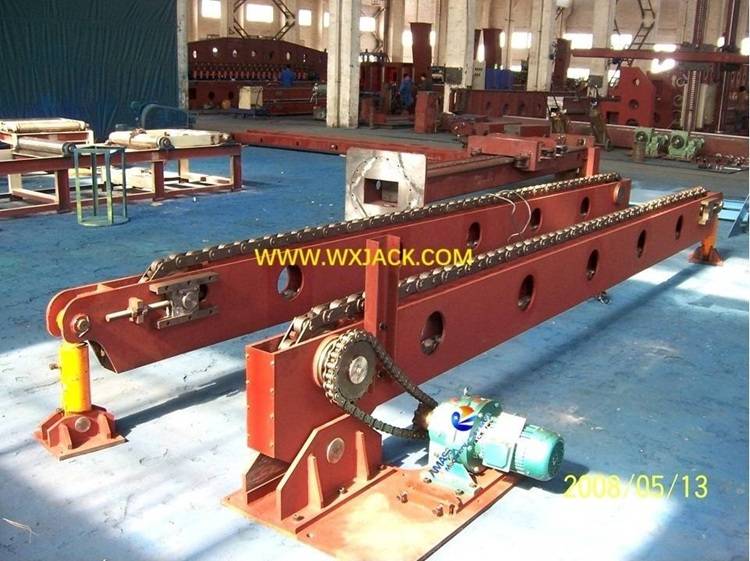

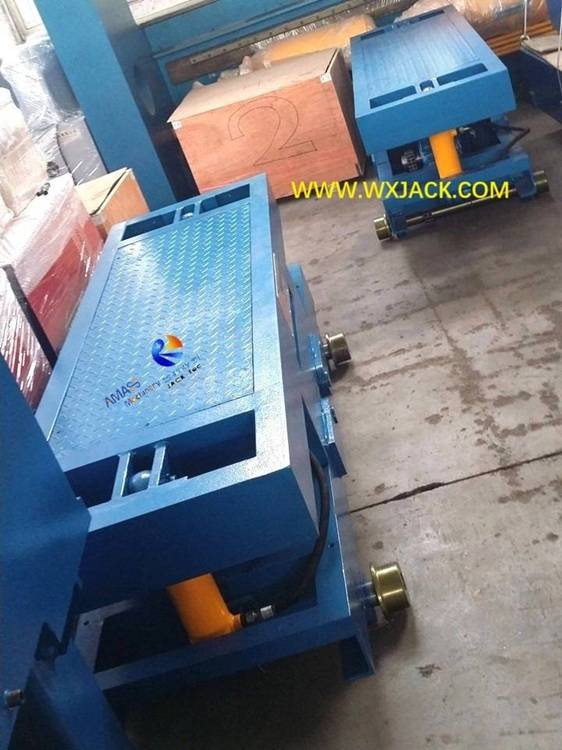

5. Caja de estructura de acero H HAAM PLACE CONTRIVADOR

Más >>

1. Características de trabajo:
1) Uso y estaciones de trabajo: este manipulador de cadena envía piezas de trabajo entre diferentes estaciones de trabajo paralelas en la línea de producción de estructura de acero; Por ejemplo, entre los 2 conjuntos de máquinas de soldadura de arco sumergidas de haz H en la línea de producción de haz H
) son las piezas de trabajo de acero grande y pesada. Vigas H y placas de acero, que son muy difíciles/ peligrosas/ laboristas, si los operadores transportan por los operadores;

2. Estructura y rendimiento del transportador de cadena de haz de la caja H:

1) Estructura: este equipo tiene un marco principal mecánico del estante de soporte horizontal, con una fila de manipulador de cadena de enlace de placa que se ejecuta en circulación revuelta dentro del equipo. Hay cilindros de aceite hidráulico instalados en ambos extremos del transportador de cadena;
2) Principio de trabajo: cuando es necesario transportar piezas de trabajo grandes y pesadas entre las estaciones de trabajo, los cilindros de petróleo actúan, apuntalan la pieza de trabajo a un nivel superior y envían una pieza de trabajo hacia adelante, mediante la circulación de sus cadenas anulares seguidas;
3) Luego, los cilindros de aceite funcionan nuevamente, y el transportador de cadena baja la pieza de trabajo al nivel de altura original, para enviarlo la estación objetivo;

3. Operación de manera en la estructura de acero Transportador de cadena de placa de haz:

1) 2 conjuntos de rack funcionan juntos: un conjunto de equipos tiene 2 conjuntos de bastidores de soporte que operan en pares, manteniendo y transmitiendo la pieza de trabajo hacia adelante;
2) Colgante remoto: para evitar ocurrir accidentales, como la caída repentina de las piezas de trabajo de acero pesado, que pueden aplastar al operador, la operación es mediante un pedante remoto a mano;
4. Ventajas: el enlace de la cadena de placas de este equipo tiene alta intensidad, que es duradera y resistencia al desgaste; Todo el conjunto de equipos tiene un rendimiento estable y una buena adaptabilidad, que es alta de manera efectiva y fácil de operar;

5. Pasos de funcionamiento en la estructura del accionamiento hidráulico Box H Beam de acero Vigón Transportador:

1) Paso 1, Cargando en piezas de trabajo: Primero, los 2 conjuntos de bastidores de soporte descienden a su posición inferior y llevan la pieza de trabajo desde el primer conjunto de máquina de la línea de producción;
2) Paso 2, subiendo en piezas de trabajo: luego, bajo la acción de los cilindros hidráulicos que se ajustan en el terminal de bastidores de soporte, los 2 conjuntos de bastidores de soporte aumentan hasta el mismo nivel de altura del segundo conjunto de máquinas de línea de producción;
3) Paso 3, enviando una pieza de trabajo hacia adelante: mientras tanto, impulsada con reductor de motor, las cadenas de enlace de la placa de este transportador de cadena funcionan en plena redonda, transmitiendo una pieza de trabajo hacia adelante al segundo conjunto de máquina de la línea de producción;
4) Paso 4, pieza de trabajo en el segundo conjunto de máquinas: en la pieza de trabajo alcanza su destino, los 2 conjuntos de bastidores de soporte del transportador de cadena descienden hacia abajo y esperan la siguiente ronda de operación;
6. Vía de transmisión: envío: la rotación y la circulación de la cadena anular se accionan con reductor del motor; La elevación de la pieza de trabajo se conduce con cilindros de aceite.


7. Parámetros técnicos de la estructura de acero Box H Haz de la placa de haz Transportador:

Max. Capacidad de carga 10 toneladas
Tamaño de sección transversal de la pieza de trabajo 150x150 mm ~
1200x1200 mm
Velocidad de envío del transportador 3.000 mm/min.
Max. Presión del sistema hidráulico 16 MPa
1 transporte de cadena de haz de placa de acero 6 1
2 Caja de estructura de acero H Viga elevando el transportador 7 2
1 Estructura de acero Tipo de cadena de haz Equipo de volteo 12 1
2 Máquina de rotación de la cadena del manipulador 11 15

6. Máquina de la cadena de columna de estilo de elevación de columna

1. Uso:
1) Función: Este equipo de manipulador de cadena es para voltear los miembros de estructura larga de tamaño mediano al ángulo requerido, durante su transporte a la siguiente estación en la línea de producción;
2) pieza de trabajo: vigas de caja de tamaño pequeño a mediano, de altura de sección transversal de hasta 800 mm, longitud de hasta 5,000 mm, espesor de hasta 8 mm y peso de hasta 3 toneladas;

2. 2 movimientos principales de la máquina de rotación de la cadena:

1) ángulo ajustable: el haz de caja se puede voltear, de adelante o reverso ± 180 °;
2) Levante ajustable: para enviar una viga de caja hacia adelante, las cadenas se pueden elevar con un trazo pequeño: hasta 300 mm;
3) Donde se usa: esta máquina de volcado de cadena de tamaño compacta está específicamente diseñado y fabricado para una línea de producción de arroyos dispuestos flexibles de tamaño pequeño a mediano, en instalaciones de estructura de acero;

3. Características de la estructura de acero Manipulador de la cadena del haz:

1) Estación de trabajo: esta máquina de volteo de cadena se instala a ambos lados del transportador, a través de toda la línea de producción trabajada en el proceso de envío de la pieza de trabajo. Lo que significa que los manipuladores de cadena se despliegan junto con la pieza de trabajo transportador;
2) Disposición de cadenas: durante la operación, para criar y voltear la pieza de trabajo de la viga de la caja, las cadenas actúan sobre piezas de trabajo; Al finalizar la operación, las cadenas bajan por debajo de la superficie de los transportadores de la línea de producción, sin obstaculizar el envío hacia adelante del haz de caja a la siguiente estación operativa;
3) columnas de sujeción de estilo telescópico --- Las cadenas de esta máquina de volcado de esta cadena están dispuestas en el circuito cerrado, que rodean los conjuntos de columnas de sujeción de ambos lados, haciendo que las columnas funcionen como unidad de retención y brazos de manipulación;
4) Elemento de manipulación duradero: como unidades centrales de la máquina, las cadenas de rodillos son de alta resistencia y estilo de alta resistencia, asegurándose de una alta productividad;
5) Diseño delicado: diseño y estructura de esta máquina de volteo de cadena aumenta la alta seguridad, la operación confiable y estable;

4. Principio de trabajo de la máquina de facturación de la cadena:

1) Cantidad de columnas de retención: para un conjunto de equipos, hay totalmente 4 piezas de columnas telescópicas, que funcionan en 2 pares;
2) Cuando no está en el trabajo: el haz de caja de la pieza de trabajo se encuentra en el transportador de la línea de producción; Las columnas de defensa se retraen a su posición inferior, y las cadenas de rodillos caen debajo de la superficie superior de los transportadores;
3) Durante el trabajo: para la pieza de trabajo de volteo suave, y con el inicio de la máquina de volteo de cadena, sus 4 piezas de columnas de mantenimiento se elevan sincrónicamente, levantando la superficie de trabajo de la superficie del transportador;
4) Dirigir la acción: mientras tanto, las cadenas de rodillos comienzan a girar, lo que lleva a la pieza de trabajo a voltear;
5) Acción de elevación: hasta que la pieza de trabajo se gire a su orientación objetivo, las cadenas de rodillos se detienen girando, y las 4 piezas de columnas telescópicas de deformación se retraen y bajan a su posición inferior, y bajan la pieza de trabajo hacia atrás para el transportador nuevamente;
6) El control integrado de esta máquina de facturación de la cadena está integrado con el del transportador de la línea de producción, con la placa de control sentada junto a ambos lados del transportador, que es conveniente y fácil de operar;

5. Formulario de accionamiento en la máquina de volcado de cadena:

1) ascendente y descendente de las 4 piezas de columnas de mantenimiento en el disco hidráulico;
2) Revolver las cadenas de rodillos es la unidad de reductores del motor, que se puede hacer en ambas direcciones de avance (CCW) y reverso (CCW);

6. Parámetros técnicos de la estructura de acero Máquina de rotación de la cadena de vigas:

Capacidad de volteo nominal (con 4 conjuntos de columnas de mantenimiento que funcionan juntas) 3 toneladas
Tamaño de sección transversal de la pieza de trabajo 150 x 150 ~ 800 x 800 mm
Max. Longitud de la pieza de trabajo Flexible, depende de la longitud del transportador y la instalación de columnas en el sitio
Distancia entre 2 pares de columnas de mantenimiento Flexible
Manteniendo la columna que aumenta la unidad Cilindro de aceite hidráulico
Max. Presión del sistema hidráulico 12 MPA
Dirigiendo la velocidad lineal Constante, 3000 mm/min.
Dirigir la energía del motor 1.2 kW x 2

Preguntas frecuentes en la máquina de facturación de la cadena del manipulador

  • Q Cuál es la relación entre Wuxi JACK Technology Co., Ltd y Wuxi AMONTONE Machinery Co., Ltd?

    A Wuxi JACK se estableció a principios de 2009 que se especializa en el diseño y fabricación. Wuxi AMONTONE es la empresa especializada en la venta de productos de Jack y otros productos involucrados en el extranjero.

  • Q Cuál es su período de servicio?

    A 1) Tenemos 1 año gratis de garantía de forma gratuita para todos nuestros productos desde la fecha de aceptación de los productos por los clientes;
    2) Seguimos dando nuestro mejor servicio al cliente al vencimiento del período de garantía con
    mejor precio;
    3) Ofrecemos a nuestros clientes piezas de repuesto con el mejor precio;
    4) Al recibir la información de los clientes, el tiempo de respuesta es de 2 horas para
    clientes de China continental, y dentro de 1 día, el más largo (dependiendo de la zona horaria)
    para clientes en el extranjero;
    5) Damos un servicio que cubre la instalación, puesta en servicio y la formación de nuestros productos;
    6) Damos consultamos a nuestros clientes en todas las cuestiones técnicas involucradas

  • Q Tiene el extranjero sucursal o venta?

    A Actualmente no. Pero tenemos socio a largo plazo de más de 10 años en Rusia y Asia Central, donde tenemos muy amplia base de clientes. (Son empresas locales que distribuyen y ayuda al servicio de nuestros productos)
    Para tener alguna consulta sobre nuestros productos, por favor utilice forma de contacto que aparece más arriba. Le daremos respuesta dentro de 24 horas tras recibir la petición de usted.

  • Q Tienes una sucursal o la oficina de venta en el extranjero?

    A Actualmente no. Pero tenemos una pareja a largo plazo de más de 10 años en Rusia y Asia Central donde tenemos una base de clientes muy amplia. (Son empresas locales que distribuyen y ayudan a servir a nuestros productos)
    Para tener alguna consulta sobre nuestros productos, utilice la forma de contacto mencionada anteriormente. Le daremos comentarios dentro de las 24 horas después de recibir la consulta de usted.

  • Q Tiene la lista de precios de sus productos?

    A Debido a que nuestros productos son de ingeniería con el tipo de pedido, no tenemos la lista de precios en la actualidad. Para obtener información detallada de nuestros productos, se puede ir a los productos de esta página web a la vista; Y se puede descargar desde la descarga debajo de información de este sitio web.
    Si tiene alguna solicitud en nuestros productos, póngase en contacto con nosotros a su conveniencia.

  • Q Cuál es el alcance del servicio de su empresa (productos, su aplicación y modo de negocio)?

    A Diseño y Fabricación y Venta (Incluyendo Servicio Post-Venta) por debajo de la máquina y equipos:
    Placa de metal / equipos Tubería / haz de soldadura / corte / maquinado;

    Asamblea haz H Welding enderezar la máquina Integral;
    Junto a la placa de tope de la máquina;
    Haz Cara final fresadora;
    H línea del haz de producción (incluyendo la máquina de la Asamblea, de tipo Gantry soldadura por arco sumergido máquina, enderezar la máquina, Transportadores de acero);
    CNC Pipe Intersección corte de la máquina;
    CNC / Gaza placa de fuego / de plasma máquina de corte;
    CAJA línea del haz de producción (incluyendo la máquina de la Asamblea), Electro Slag máquina de soldadura, soldadura por arco sumergido máquina, haz Máquina fresadora de superficie);
    T línea del haz de producción (incluyendo la máquina de montaje, soldadura por arco sumergido máquina / máquina de soldadura de CO2);
    Soldadura el rodillo giratorio;
    Soldadura Manipulador;
    Posicionador de soldadura;
    Varios especializada máquina de soldadura

    Estos equipos se utilizan ampliamente en la industria de la estructura de acero, construcción de barcos, la construcción de puentes, recipiente de presión, petroquímica, etc.

  • Q Cuáles son los términos de pago de sus productos?

    A Para los clientes chinos continentales, aceptamos el pago con cuentas de transferencia en RMB;
    Para los clientes extranjeros, aceptamos el pago en T / T y L / C a la vista en USD; Liquidación directa entre EURO y RMB.

  • Q Cómo contactar con usted?

    A Puedes conseguirnos por correo electrónico oficial:support@wxjack.com;sell@wxjack.com
    Cuenta de Google & YouTube:Betty20210224@gmail.com;
    Mobile & WeChat & Facebook: 86 15852755799; 13621515089
    QQ: 3214565680
    Tel: 86-510-83297829

  • Q Dónde puedo encontrar información sobre su empresa y productos?

    A Este sitio web (www.wxjack.com) es el único enlace oficial a nuestra empresa en Internet.
    Además, usted es cálidamente bienvenido para visitar nuestra empresa en el sitio a la siguiente dirección:
    No.2nd Yangdong Road, Ciudad de Yangshi, Distrito de Huishan, Ciudad de Wuxi, Provincia de Jiangsu, China

Wuxi Jack Otra calidad superior y la maquinaria de estructura de acero más vendida:

T de la línea de producción del haz T
Línea de producción de haz de H HB1500 HB1500
Línea de producción de haz de H HB1800 HB1800 HB1800
Línea de producción de vigas automáticas de caja de caja Box1200

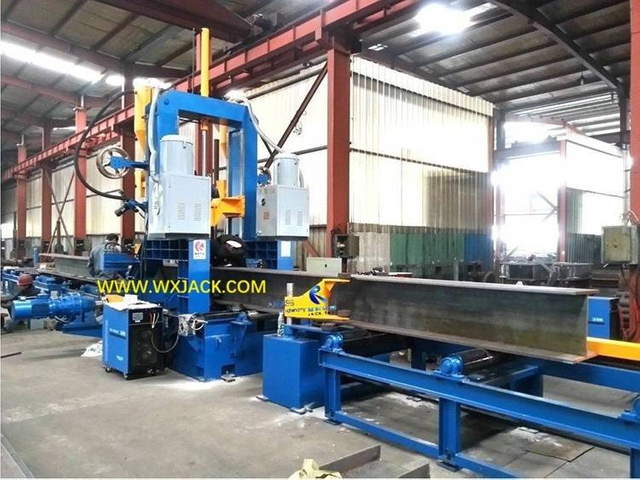

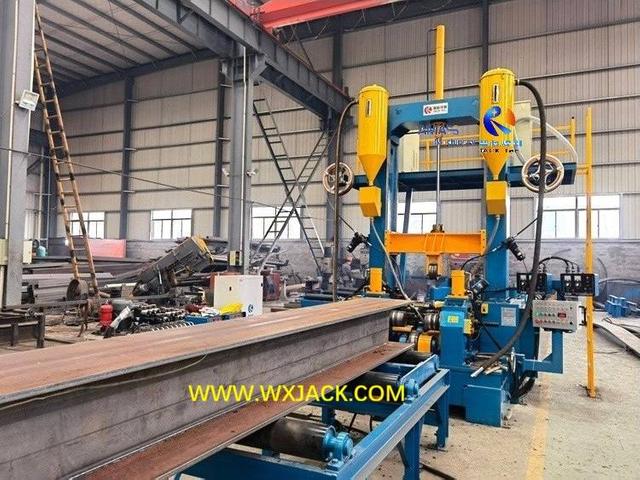

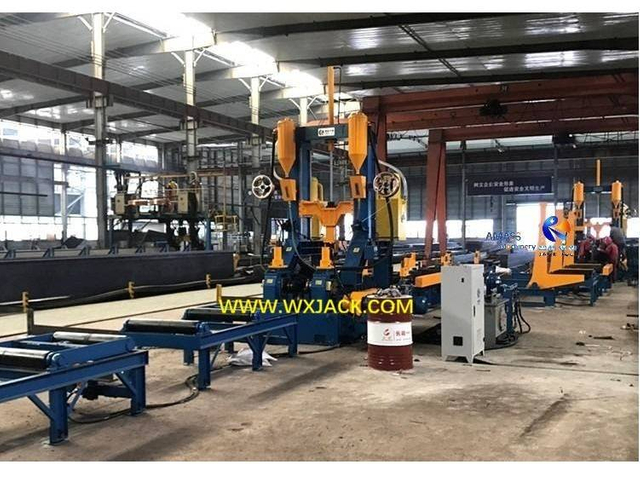

Máquina integral de alisado de soldadura de un ensamblaje de viga de 3 en 1 h ( máquina de fabricación de haz de 3 en 1 h ) :

Conjunto único de phj15
Conjunto único de phj18
Conjunto único de ZHJ15

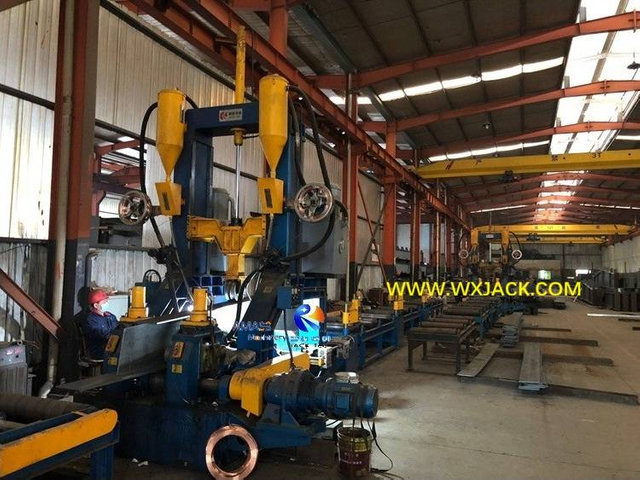

Phj15 Línea de fabricación de haz H de PhJ15 con máquina de rotación de rack de 90 °

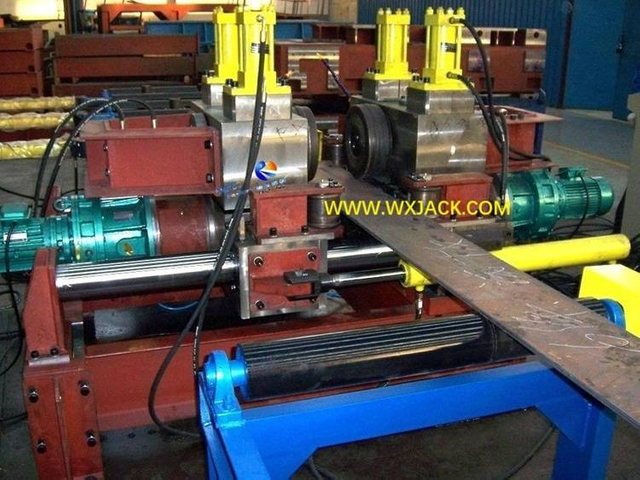

Máquina de redondeo de borde RH1000

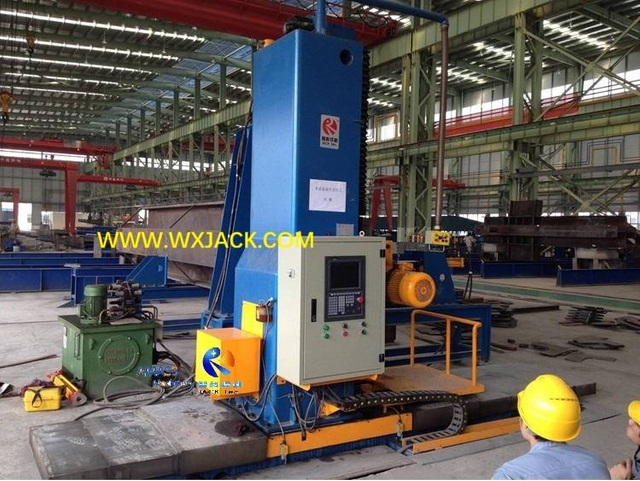

CNC-DX1520 Estructura de acero Beam Máquina de fresado de la cara del extremo CNC

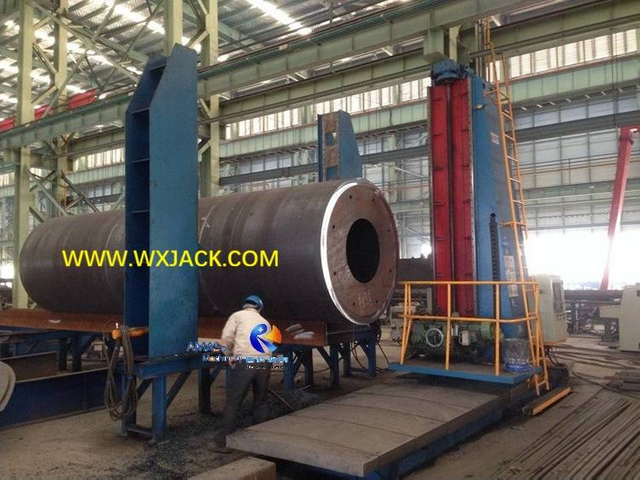

CNC-DX2020 Estructura de acero Tubo de vigas CNC Enferramiento de la cara del extremo CNC

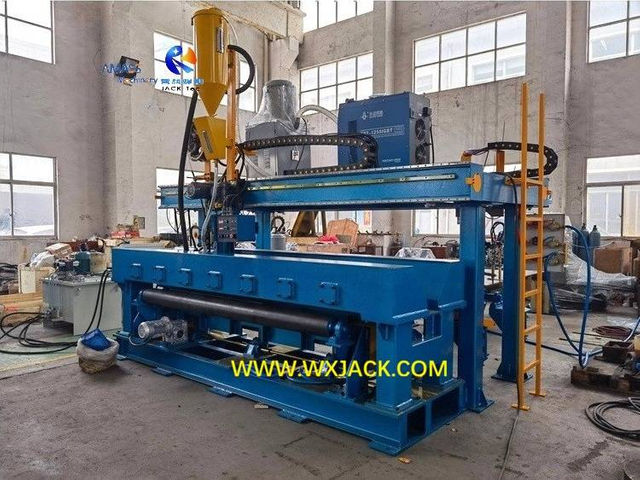

Máquina de soldadura de unión de tope de placa MP30

Otros productos que poseemos además del equipo de manipulador de cadena de haz de estructura de acero

Máquina de alisado de acero ASM63 ASM63 ASM63 de propósito general
Máquina de alisado de acero ASM63 ASM63 ASM63 de propósito general
1. ¿Qué puede hacer ASM63 por el cliente?
2. ¿Por qué necesitas una máquina de alisado de ángulo?
3. Los buenos puntos de la máquina de la serie ASM:
4. Vista técnica sobre ASM63:
5. Parámetros técnicos de ASM63:
0
0
Máquina de volcado de la cadena de trama U doble individual en haz de estructura de acero
Máquina de volcado de la cadena de trama U doble individual en haz de estructura de acero
1. Propósito del equipo
2. Estructura y principio de trabajo del equipo
3. Proceso de operación en equipos
4. Unidades principales y gama de equipos de suministro
5. Parámetros técnicos del equipo
0
0
Viga simétrica ZHJ18 Modelo 3 en 1 máquina de soldador de haz H vertical H
Viga simétrica ZHJ18 Modelo 3 en 1 máquina de soldador de haz H vertical H
A. Resumen del producto sobre el modelo ZHJ18:
B. Comparación técnica en la serie PHJ versus ZHJ:
C. Control de calidad en la serie PHJ y ZHJ 3 en 1:
D. Parámetros técnicos de ZHJ18:
0
0
Miembro de columna de acero usa la máquina de fresado de cara DX1520
Miembro de columna de acero usa la máquina de fresado de cara DX1520
A. Función y aplicación de DX1520: piezas de trabajo aplicables/ ¿Qué servicio puede DX1520?
B. Tabla de sujeción de la pieza de trabajo de DX1520: Tarea de la tabla/ estructura de sujeción de la pieza de trabajo
C. Estructura de DX1520: Camino de dirección de ancho estacionario/ Mirada de columna vertical/ carro de cabeza de fresado
D. Parámetros técnicos de DX1520
0
0
HMI Control Función avanzada SXBJ-12 Máquina de fresado de borde grande
HMI Control Función avanzada SXBJ-12 Máquina de fresado de borde grande
A. Función de SXBJ-12:
B. Estructura y unidades principales en SXBJ-12:
C. Sistema de alimentación de placas de acero en la pieza de trabajo en SXBJ-12:
D. Sistema de control eléctrico de SXBJ-12:
E. Parámetros técnicos de SXBJ-12:


0
0
Máquina de soldadura de unión de placa de acero de chapa MP20 a MP50
Máquina de soldadura de unión de placa de acero de chapa MP20 a MP50
A. Uso y gran valor de MP20 a MP50: Uso/ Especificación/ Material de Placa de acero metálica/ Modo de soldadura/ Escenario de aplicación/ beneficio en productividad, costo variable y operación segura
B. Unidades de funciones principales: diseño general / antorcha triple de fuego / sistema de soldadura a tope de sierra / almohadilla de cobre y base de soldadura / antorcha de soldadura
C. Parámetros técnicos de MP20 a MP50
0
0
6 y 7 eje CNC-CP6/7-2000 ~ 3000/L Máquina de corte de tubería grande CNC
6 y 7 eje CNC-CP6/7-2000 ~ 3000/L Máquina de corte de tubería grande CNC
A. pieza de trabajo aplicable y aplicación de CNC-CP6/ 7-2000 ~ 3000/ L: tamaños de pieza de trabajo y modelos/ industrias aplicadas/ funciones
B. Características técnicas de CNC-CP6/7-2000-3000/L: el sexto eje en V y el séptimo eje W/unidad giratoria de la antorcha de corte
C. Unidades principales de CNC-CP6/7-2000-3000/L: sistema mecánico/sistema de control eléctrico
D. Operación en CNC-CP6/ 7-2000-3000/ L: Estación de operación/ Generación de herramientas de soporte del programa de corte/ pieza de trabajo
E. Parámetros técnicos de CNC-CP6/7-2000-3000/L
0
0
CNC-CG6000 a CNC-CG10000 Máquina de corte de forma CNC de gran amplio
CNC-CG6000 a CNC-CG10000 Máquina de corte de forma CNC de gran amplio
A. Alcance y característica de operación del modelo grande: porcentaje de modelos convencionales versus grandes características de alcance y operación de modelos grandes
B. Uso y gran valor de modelos grandes: función/ ponte en uso/ doble unidad/ operación/ beneficios
C. Unidades de control y accionamiento de modelos grandes: CNC y sistema de control eléctrico/ Sistema de accionamiento de servo/ antorcha de corte Unidad de movimiento transversal
D. Sistemas mecánicos de corte y corte térmico de modelos grandes: unidades de función de corte suplementarias/ marco mecánico/ oxígeno combustible de la llama de gases de gases de gas/ fuente de alimentación de plasma
E. Parámetros técnicos de CNC-CG6000 a CNC-CG10000 Modelos grandes
0
0
Máquina de alisado de acero de ángulo de nivel medio ASM100 y ASM130
Máquina de alisado de acero de ángulo de nivel medio ASM100 y ASM130
Resumen en ASM100 y ASM130:
1. Propósito de ASM100 y ASM130:
2. Rollers de alisado superior e inferior, el elemento central para garantizar la calidad de la serie ASM:
3. Parámetros técnicos de ASM100 y ASM130:
0
0
Máquina de redondeo y recortamiento de la estructura de la estructura de cuadro de la caja RH1500 a RH3000
Máquina de redondeo y recortamiento de la estructura de la estructura de cuadro de la caja RH1500 a RH3000
A. piezas de trabajo aplicables y características de RH1500 a RH3000: ancho/ estructura de chapa/ la diferencia entre los modelos
B. Antecedentes de aplicación de RH1500 a RH3000: Negocios/ beneficios para clientes/ sitio de trabajo
C. Vista técnica sobre RH1500 a RH3000: Unidad de trabajo central / operación
D. Control de procesos en RH1500 a RH3000: Parámetros de control de proceso / tareas del operador
E. Parámetros técnicos de RH1500 a RH3000
0
0

Estructura de acero La cadena de vigas de la viga Blogs de máquina

Hogar

Hogar productos Sobre nosotros I+D personalización Preguntas más frecuentes Blog Contáctenos

WUXI AMASS MACHINERY CO., LTD
WUXI JACK TECNOLOGÍA CO., LTD
0510-83297829
Idioma Inglés: 15852755799;
Idioma chino: 13621515089
support@WXJACK.com
No. 2, Ouyang Road, ciudad de Luoshe, ciudad de Wuxi, provincia de Jiangsu, China
CONTÁCTENOS
© Wuxi AMASS Machinery Co., Ltd 2021 Todos los derechos reservados.
备案证书号： 苏ICP备13045244号-1
