A. Aplicación de la línea de producción de haz de caja de estructura metálica:
1. IMPORTANTE PISTA DE TRABAJO: El haz de caja es un tipo de piezas de trabajo de estructura de acero ampliamente aplicadas, que, gracias a su alta intensidad que se beneficia de la sección transversal cuadrada, desempeña papeles principales en Industrias de: construcción de puentes/ estructura de metal/ pavimento de carretera/ construcción de edificios de gran altura;
2. Wuxi Jack Línea automática de máquina de producción de haz de caja:
1) Tarea: El línea de producción de haz de caja automática Introducido en esta sección del producto es para un haz de caja de alta eficiencia en alta calidad:

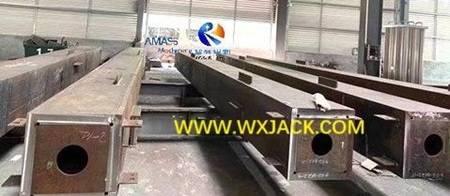

El lote de vigas de caja de diferentes tamaños producidos a partir de Wuxi Jack Línea automática de la máquina de producción del haz de caja: (Fig.1)
2) Grupo de máquinas superiores: La línea de producción de haz de caja diseñada y producida por Wuxi Jack Company se desarrolló sobre la base de la tecnología de procesos avanzada tanto nacionales como en el extranjero, técnica de soldadura avanzada y años de experiencia acumulados:

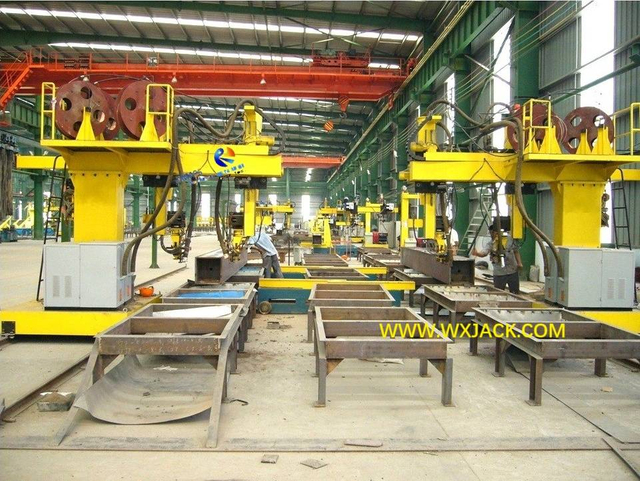

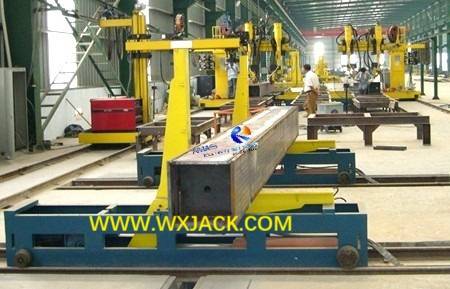

4 conjuntos de Wuxi Jack LHC12 modelo de la máquina de soldadura de la viga de la caja de sierra fabrica haz de caja en línea de flujo automático: (Fig.2)
3) Puntos fuertes: Esta línea de máquina y equipo en la producción de haz de caja tiene los puntos fuertes de configuración completa, alta automatización, alta eficiencia, operación fácil de usar;
3. Producción de producción de Wuxi Jack Soldando Box Vigue de producción:
1) Para línea semiautomática, es anual de salida de turno único puede ser por encima de 5000 toneladas;
2) Para línea completamente automática, es anual de salida de turno único puede ser por encima de 12,000ton;
3) Proyecto llave en mano para el cliente: La tecnología de proceso razonable y el rendimiento confiable de la máquina hacen que esta línea automática tome liderazgo tanto en China como en el mercado en el extranjero: diseñamos y producimos no solo todos los tipos y modelo de máquina de producción de haz de caja: sino también control de inversor de CA convencional y control de CA y Máquina de fresado de cara de la viga de la caja CNC Como el mecanizado terminado:

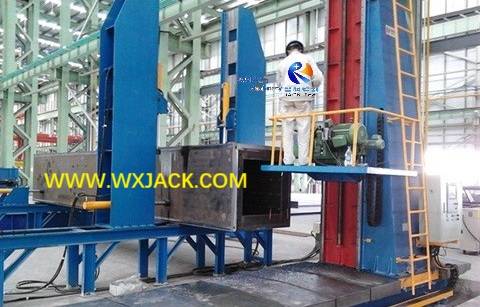

4) Una pieza de gran tamaño 1.500 mm Altura Box Beam que termina el final de la cara de la cara de Wuxi Jack CNC-DX2020 Máquina de fresado de cara de la viga de la caja CNC: (Fig.3)
B. Informe técnico sobre Wuxi Jack Welding Box Beam Línea de producción:
La producción en el haz de la caja de soldadura implica tecnología de proceso bastante complicada, principalmente en el ensamblaje y soldadura, con una serie de subpasos en cada paso:
1. Tipos variados de máquina de ensamblaje de haz de caja:
Desde el conjunto interno de la placa de deflectación, hasta la viga, hasta la viga de la caja terminada:

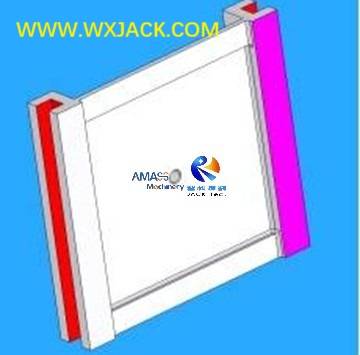

1) Paso 1: Desde la placa de corte hasta la placa de deflectación interna: (Fig.4)
2) Paso 2: Desde la placa de deflectación interna hasta la viga: (Fig.5)

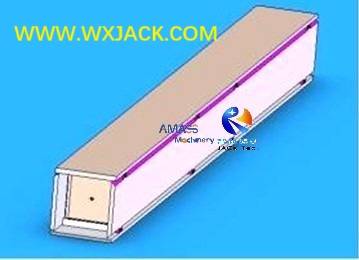

3) Paso 3: De u haz a viga de caja: (Fig.6)
2. Rico surtido de la máquina de soldadura de haz de caja:
Una de las características sobresalientes Con la producción de haz de caja de soldadura está su integrado casi todos los tipos de modo de soldadura vistiendo común en el proceso de fabricación:
1) CO2 soldadura Durante la placa de deflectación/ enlace de haz/ viga de caja;
2) Twin Arc Co2 soldadura trasera después del ensamblaje de la caja;
3) Soldadura de electroestro del tipo de consumibles, o tipo de electrodo, para la soldadura terminada en placas de deflectación internas;
4) Arco gemelo terminado o soldadura de sierra de sierra triple arco en costuras de soldadura externas de haz de caja;
Toda la soldadura mencionada anteriormente implica una técnica de soldadura avanzada adoptados en diferentes estaciones de trabajo de la línea de producción de haz de caja de soldadura;
3. Respectivamente, Diferentes tipos de máquina de producción de haz de caja se implementan en diferentes estaciones de trabajo de la línea automática, de acuerdo con la ruta del proceso en el ensamblaje y la soldadura;
4. Wuxi Jack Posición principal: La tecnología de proceso razonable y el rendimiento confiable de cada máquina aseguran que la línea automática tome liderazgo tanto en el mercado de China como en el extranjero;
5. Tamaños convencionales del haz de caja producido a partir de la línea de producción del haz de la caja de soldadura:
Modelo | Box1200 | Box1500 |
Sección transversal del haz de caja H × W (mm) | 300 × 300 ∽ 1200 × 1200 | 300 × 300 ∽ 1500 × 1500 |
Rango de espesor de placa de haz de caja (mm) | 5 ~ 60 |
Longitud del haz de caja (mm) | 3000 ∽ 12000 |
Max. Peso de la viga de la caja | 20 toneladas. |
DO. Ruta de proceso y máquina de producción de haz de caja principal:
1. Corte la tira de haz y la placa final del deflector: Máquina de corte de llama de la tira CNC;
2. Calificación: Plataforma, para determinar la posición de deflectores y agujeros de corte;
3. Biselado de la placa principal del haz: Máquina de fresado de borde o máquina de corte semiautomática;
4. Orificio previo para la soldadura de electroslag：Antorcha de corte de gas manual;
5. Múltiples pasos de la máquina de ensamblaje del haz de la caja:
1) Ensamblar y soldadura de tachuela de placa de deflectación interna;
2) Soldadura de deflector con brida: Tabla de rodillos transportador de entrada de la máquina de ensamblaje del haz de viga U:

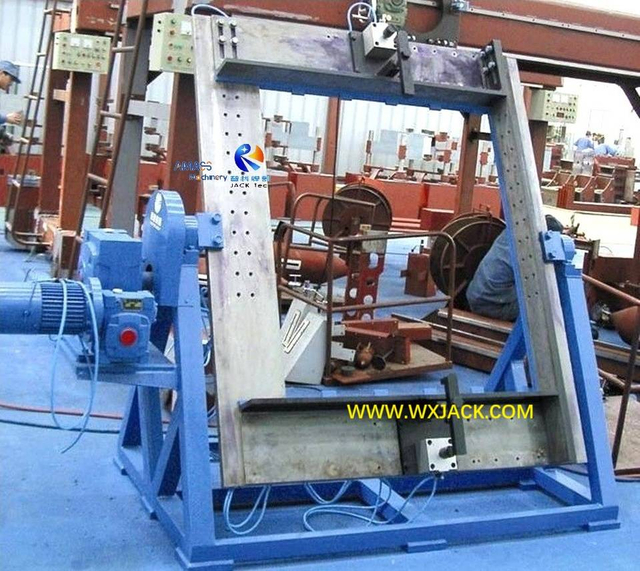

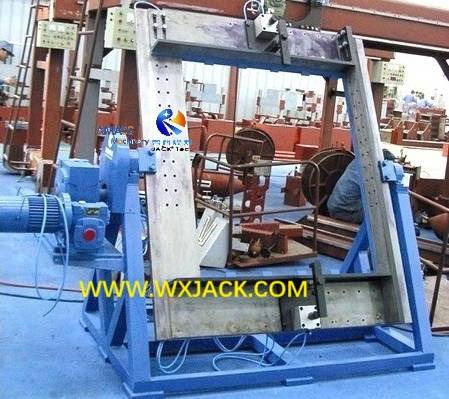

Wuxi Jack GZ12 Máquina modelo para el conjunto interno de placa de deflectación: (Fig.7)
3) Conjunto de viga：Ensamblado en la viga u, luego presionó con fuerza y realizada con soldadura por tachuela;
4) 90° inclinar en la viga: Partita de inclinación hidráulica de 180 ° móvil, volteada a ambos lados;
5) Soldadura de placa de deflector: Máquina de soldadura manual, sobre la base del requisito de tecnología;
6) Soldadura de placa de revestimiento：Máquina de soldadura manual;
7) Conjunto de la placa de cubierta del haz de la caja: Ensamblado con la máquina de ensamblaje de haz de la caja de la viga, luego presionada firmemente y realizada con soldadura por tachuela:

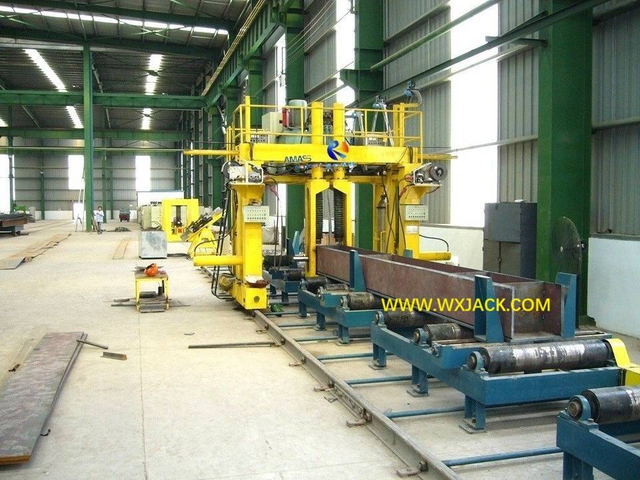

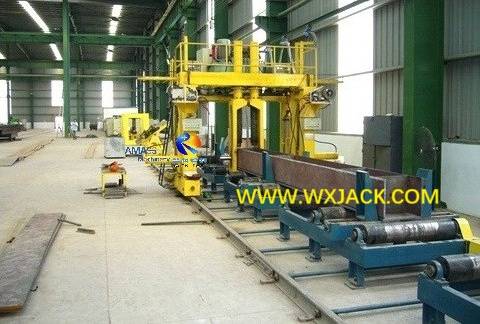

Wuxi Jack UBZ12 Para el ensamblaje y la soldadura por tachuela en la viga y la viga de la caja: (Fig.8)
6. Múltiples estaciones de la máquina de soldadura de haz de caja:

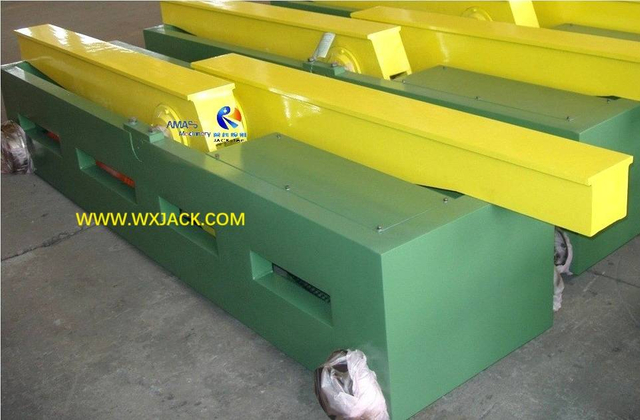

1) 90° inclinar en la viga de la caja: Rack de inclinación hidráulica de 180 ° móvil;

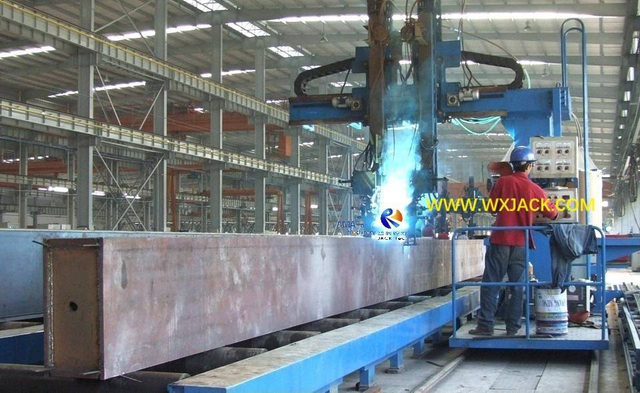

2) Respaldo de la costura de soldadura: Voladizo tipo backing co2 Máquina de soldadura de haz de caja:
Wuxi Jack XQ12 La máquina modelo funciona en el sitio del cliente: (Fig.9)
3) 180° inclinar en la viga de la caja:Rack de inclinación hidráulica de 180 ° móvil;
4) Respaldo de la costura de soldadura: Voladizo tipo backing co2 Máquina de soldadura de haz de caja;
5) Soldadura por electroslag de placa de deflectación interna: Machaca de soldadura de viga de caja de electroSlag de tipo voladizo:

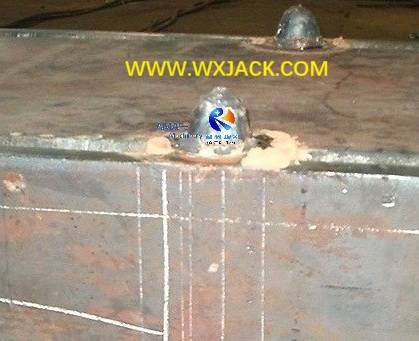

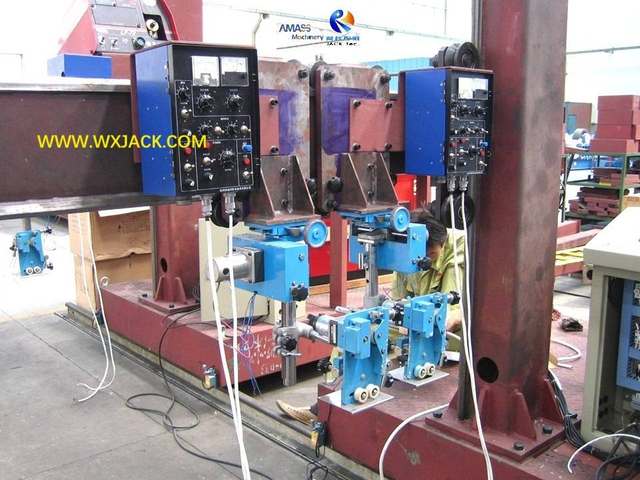

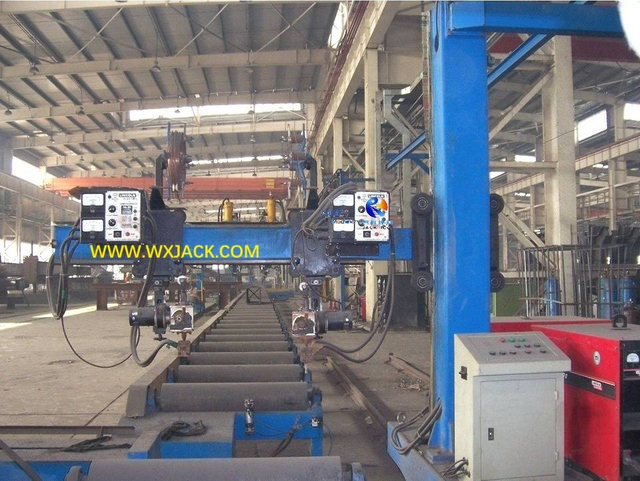

Soldadura por electroslag en placa de deflectación interna, con Jack Wuxi XD15 Máquina modelo: (Fig.10)
6) Transferido y volteado a la estación de corte：Rack de inclinación hidráulica de 90 ° móvil;
7) Prueba en la costura de soldadura: Instrumento de prueba ultrasónica;
8) Limpieza de Riser, Sprue of Electroslag：Gouging de arco de carbono;
9) Transfiera y voltee a la posición original: Rack de inclinación hidráulica de 90 ° móvil;
10) Transferencia de haz de caja al área de sierra (soldadura de arco sumergido)：Transportador;
11) Viga de caja movida a la estación SAW：Rack de inclinación hidráulica de 180 ° móvil;
12) Viga de la caja terminada de soldadura en un lado：Máquina de soldadura de haz de sierra tipo voladizo, se mueve hasta la finalización de la operación de soldadura:

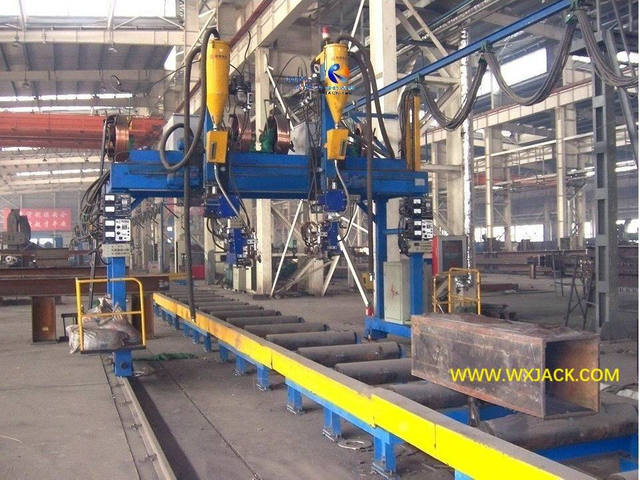

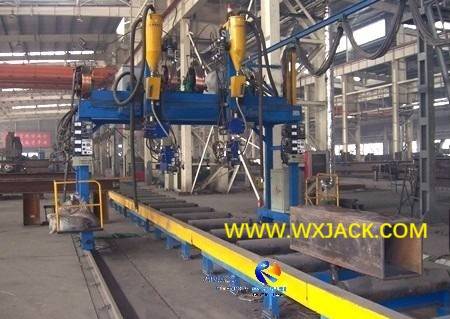

Wuxi Jack LHE12 modelo estructura de pórtico Viga de caja de soldadura de la máquina: (Fig.11)
13) Flip de haz de caja：Rack de inclinación hidráulica de 180 ° móvil;
14) Box Beam terminó de soldar en el lado opuesto：Máquina de soldadura de haz de sierra tipo pórtico, se mueve hasta la finalización de la operación de soldadura;
15) Viga de caja movida al transportador medio：Rack de inclinación hidráulica de 180 ° móvil;
16) Viga de caja terminada enviada al área de control：Transportador;
17) Prueba en la costura de soldadura de la viga de la caja: Instrumento de prueba ultrasónica, estante de inclinación hidráulico móvil 180 °;
18) Soldadura de reparación manual;
19) Soldadura de placa de unión final：Máquina de soldadura manual;
7. Estaciones EOL de la línea de producción del haz de la caja de soldadura:
1) Enderezado de llama manual
2) Mirando en ambos extremos del haz de caja terminada：Máquina de fresado de cara del extremo del haz de caja. La viga de la caja se volteará con grúa de viaje;
3) Desmontaje de la superficie：Máquina de chuchería de haz de haz de caja;
4) Pintura de superficie：Equipo de pintura o unidad de pintura manual;
Como resumen, Esta máquina de producción de haz de caja puede funcionar como equipo individual, o como estación de línea. El movimiento del haz de caja a lo largo de toda la línea se ayuda con el equipo transportador /auxiliar, como el transportador de acero o el equipo de volteo; El flujo de proceso anterior es la versión detallada para la línea de producción de haz de caja de soldadura completamente automática. En el sitio del cliente, también se puede configurar una línea simplificada, con la instalación de equipos cruciales de la máquina de ensamblaje del haz de caja y la máquina de soldadura de haz de haz.
