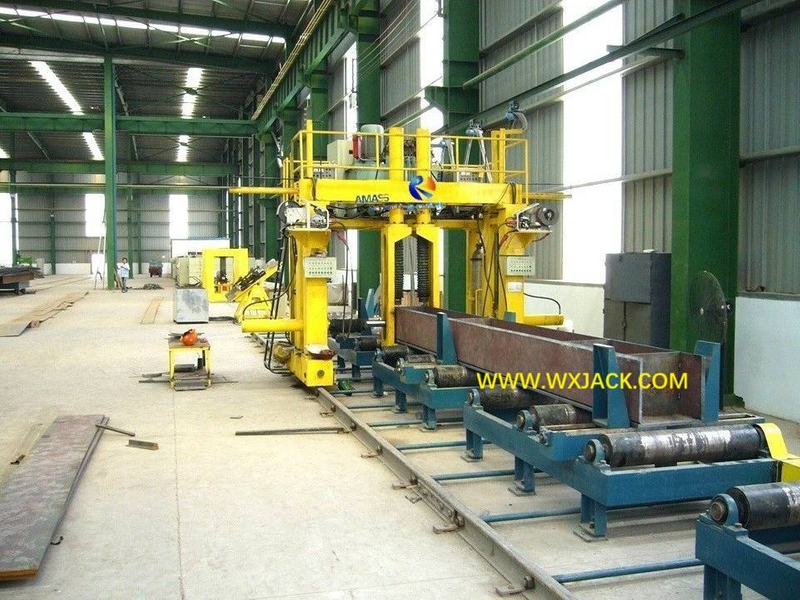

Conjunto de haz de caja de haz UBZ12 y máquina de soldadura por tachuelas

A.  Uso y pasos de trabajo de la máquina de ensamblaje de la viga de la caja de la viga UBZ12 :

1.  Estación de trabajo: el segundo paso crítico en la línea de producción del haz de la caja es el primer haz U, luego el conjunto del haz de la caja y la soldadura por tachuela. La máquina modelo UBZ12 es para este propósito. Es el segundo ^conjunto de equipos de producción de haz de caja crítica;

2.  Función y pieza de trabajo terminada: las placas de deflectación internas ensambladas, entregadas de la máquina de soldadura y la máquina de soldadura de haz de haz GZ12/ GZ15 , se enviarán a esta máquina modelo UBZ12 . Luego, las placas de deflectación se ajustarán junto con placas largas y estrechas como placas laterales, produciendo haz de U y haz de caja terminados;

3.  Ilustración en los pasos principales del conjunto de la viga de la caja de la viga UBZ12 y la máquina de soldadura de tachuela:

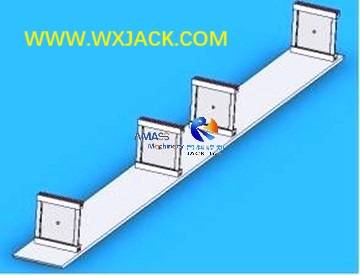

1)  Paso 1: 4 piezas de placas de deflectación internas para adaptarse a la posición erigida, ensambladas en la placa final con intervalo regular: ( Fig.1 )

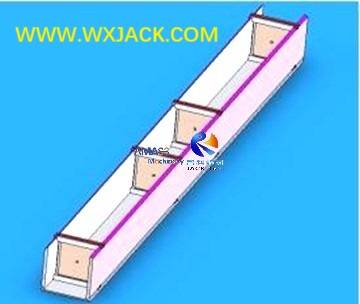

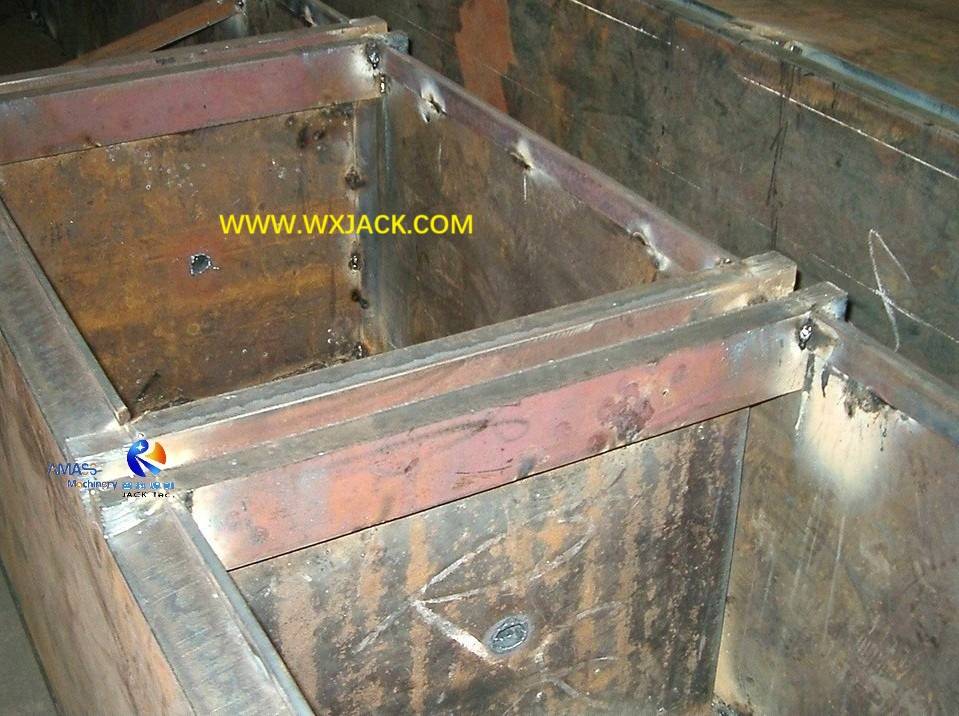

2)  Paso 2: 2 piezas de placas laterales para ensamblar, conectadas con las 4 piezas de placas de deflectación internas. Así se ensambla el haz de u: ( Fig.2 )

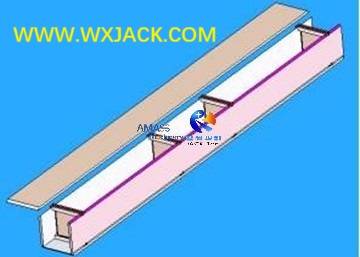

3)  Paso 3: Placa de cubierta que se ensamblará en la viga U: ( Fig.3 )

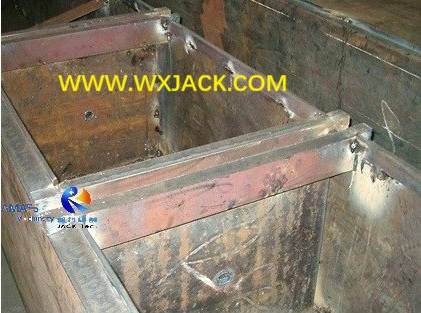

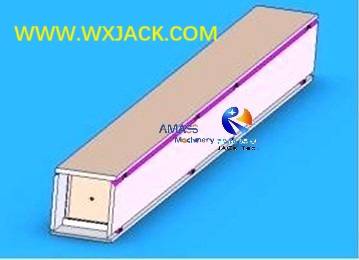

4)  Paso 4: Viga de caja ensamblada y soldada terminada: ( Fig.4 )

5) La viga de caja ensamblada y soldada de tachuelas terminadas de Wuxi Jack UBZ12 U BAJO MÁQUINA DE ENSAMBLAJE DE VIDA: ( Fig.5 )

B. Principio de operación del conjunto de haz de caja de haz UBZ12 U y máquina de soldadura de táctica:

Esta máquina funciona en forma de: pieza de trabajo en estacionamiento, mientras que la unidad de función se mueve a una velocidad de trabajo ajustable:

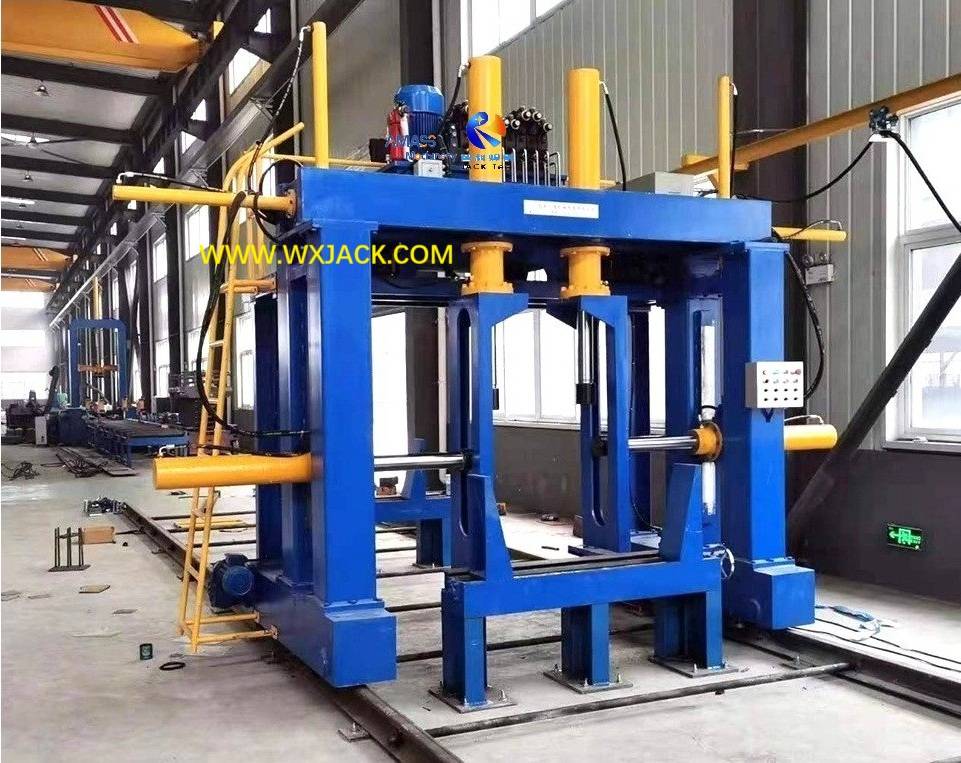

1.  Apariencia de la máquina UBZ12 Ver imagen adjunta y abajo:

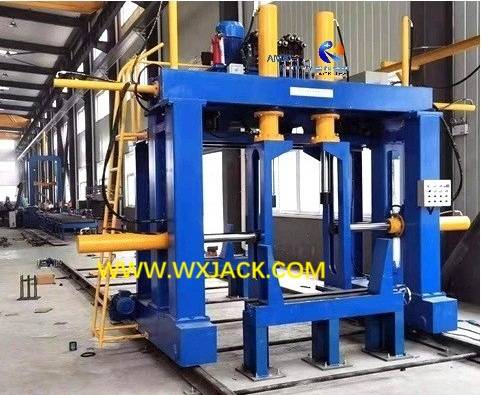

Wuxi Jack UBZ12 Instalación terminada en la instalación del cliente: ( Fig.6 )

2. Colocación de la pieza de trabajo: durante el trabajo, las materias primas (placas y deflectores internos) se colocan en la mesa de trabajo de la máquina, que está equipada con segmentos de transportadores;

3. Movimiento operativo: el pórtico en movimiento de la máquina UBZ12 se mueve a lo largo del riel. Lo que significa que el mecanismo operativo de la máquina UBZ12 también se mueve a la velocidad de trabajo;

4.  Movimiento con ensamblaje: al mismo tiempo con pórtico avanzando hacia adelante, el cilindro de trazo hacia abajo y los cilindros de trazo hacia el lado que se instalan en la pórtica, presionan firmemente las placas laterales y la placa de tapa del haz de viga U en forma e implementan soldadura de tachuela en las secciones ensambladas simultáneamente:

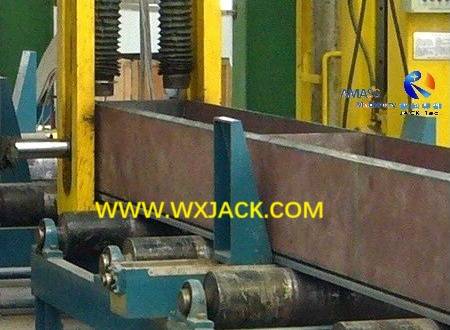

Vista de distancia cercana en la unidad de función central (cilindros de aceite de trazo hacia abajo y hacia el lado) de Wuxi Jack UBZ12 U Máquina de ensamblaje de haz de viga: ( Fig.7 )

5. Asamblea sobre el haz integral de la caja: a través del movimiento de pórtico, toda la longitud de la pieza de trabajo (haz de haz U) se presiona y se suelde a tachuelas. El WIP terminado (trabajo en proceso) del haz de la caja ensamblada se envía lejos de este equipo de producción de haz de caja y se entrega al siguiente paso de la máquina de soldadura posterior XQ12 y la máquina de soldadura de electroslag XD12/XD15;

6.  Pasos de funcionamiento en el conjunto de la viga de la caja de la viga UBZ12 y la máquina de soldadura de tachuela:

La ilustración en el flujo de proceso de ensamblaje y soldadura por tachuela ocurrió en esta máquina ver adjunta el segmento anterior:

1) Primero, tenga soldadura en tachuela en deflectores internos;

2)  segundo, ensamble 2 piezas de web (placas laterales) en la viga u;

3)  tercero, tener soldadura manual en deflectores internos;

4)  Cuarto y finalmente, la última pieza de brida (placa de cubierta) ensamblada y soldada en la viga de la caja.

C. Estructura de la máquina de ensamblaje de haz de la caja de haz UBZ12 :

1.  Unidades principales del conjunto de la viga de la caja de la viga y la máquina de soldadura de táctica:

El UBZ12 se compone principalmente de:

1)  Pórtico en movimiento del motor, ensamblado con unidades de funciones centrales;

2)  la mesa de trabajo estacionaria y su transportador;

3) sistema hidráulico;

4)  sistema eléctrico y sistema operativo;

2. Unidad central: de la cual, el pórtico que se mueve el motor es la unidad principal y central de la máquina. Aquí se instalan todas las unidades apremiantes (cilindros de aceite) para realizar tachuelas. El movimiento del pórtico se conduce con dos conjuntos de motor transmitidos con reductor de engranaje de gusano;

3. Garantía de calidad de la máquina de ensamblaje de haz de la caja de la viga UBZ12 :

1) Los rieles de esta máquina UBZ12 son de 38 kg/m de tipo de servicio pesado , garantizando un movimiento estable del haz de pórtico para la operación de ensamblaje;

2) Mientras tanto, hay una varilla de extracción de alta resistencia conectada entre los dos rieles paralelos, evitando el fenómeno de la entrega externa de los rieles bajo el efecto de los cilindros de aceite izquierdo y derecho, por lo que a su vez garantiza la calidad del ensamblaje del haz de viga U;

3) El transportador se conduce con reductor de engranajes cicloideos y se transmite con cadena y siliba. Es para la tarea de ayudar al proceso de ensamblaje y soldadura de tachuelas, así como enviar la pieza de trabajo (haz de viga U) a la siguiente estación al finalizar el ensamblaje y la operación de soldadura por tachuelas.

D. Parámetros y especificaciones del conjunto de la viga de la caja de la viga UBZ12 y la máquina de soldadura de táctica:
