A. Uso de la máquina longitudinal de haz HJ20 Box H:
1. Característica: HJ20 es el modelo más pequeño de Wuxi Jack HJ Serie Box H Beam horizontal Press Máquina :

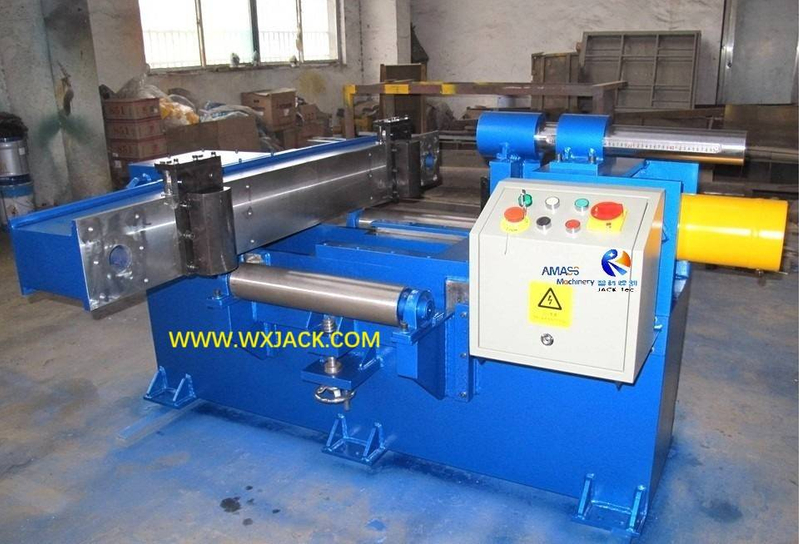

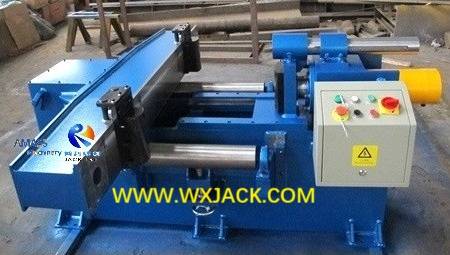

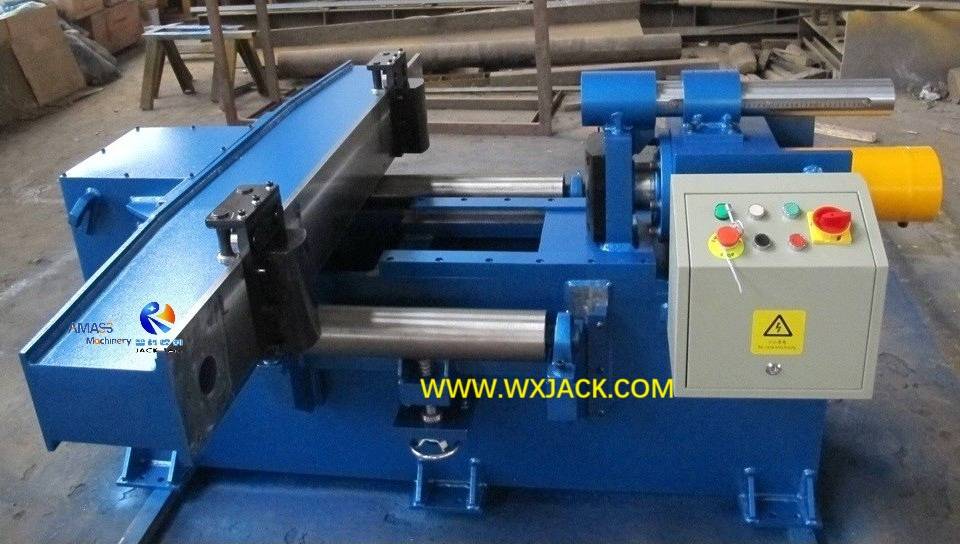

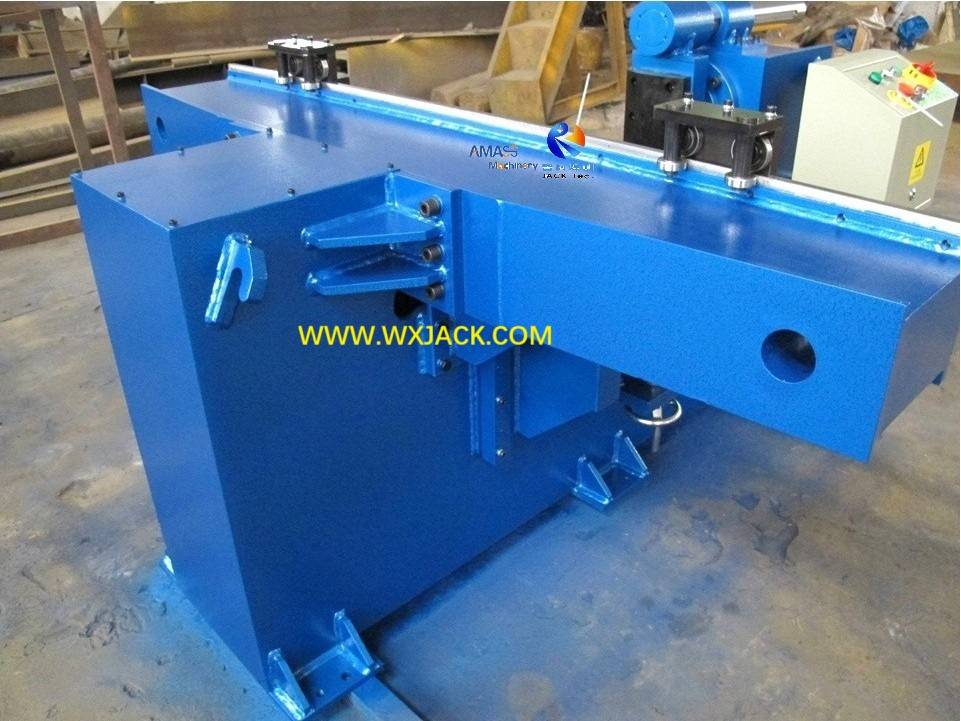

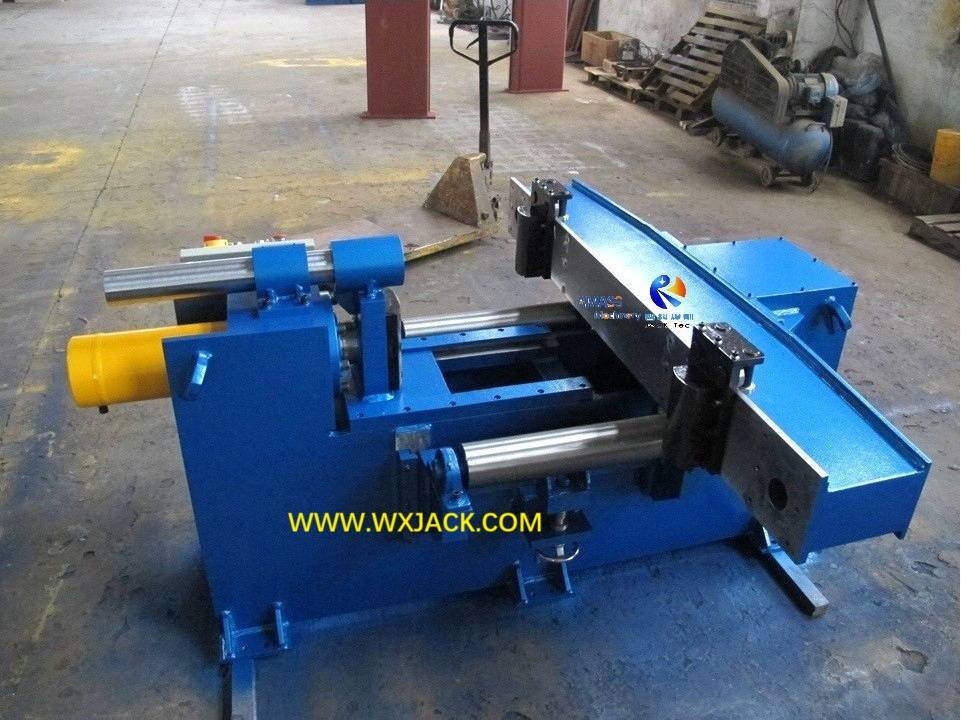

1) Probado y pintado Wuxi Jack HJ20 , esperando en la entrega: ( Fig.1 )

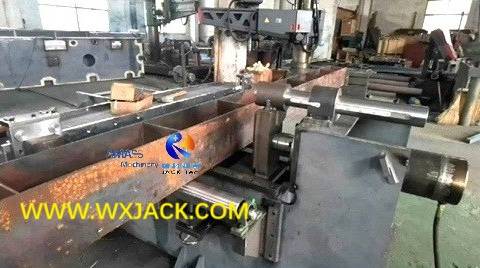

2) Trail Run en el rendimiento de Wuxi Jack HJ20 , por medio de enderezado longitudinal en un haz H: ( Fig.2 )

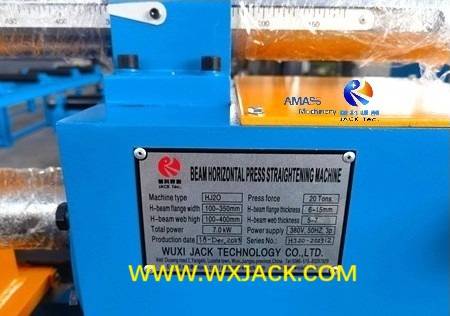

3) placa de identificación de Wuxi Jack exportado a la máquina modelo Bielorrusia HJ20 : ( Fig.3 )
2. Poner en uso: el modelo HJ20 tiene el mismo principio de alisado longitudinal / estructura de la máquina, y la operación como modelos más grandes de HJ100 / HJ200 / HJ300 , que se han cubierto en las secciones anteriores:

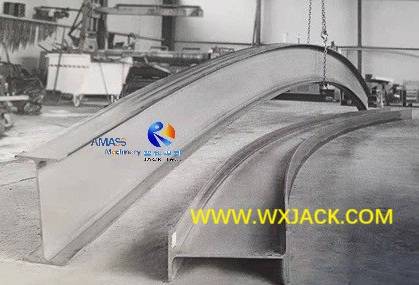

Máquina de piezas de trabajo típicas de HJ Models: el haz de H en una longitud hacia arriba: ( Fig.4 )
B. Estructura y unidades principales de la caja de estructura metálica H Longitud de la longitud del haz Máquina de dirección:
1. Composición de la máquina de enderezar el haz de la caja H:
1) marco principal mecánico;
2) tablas de rodillos transportadores de entrada y salida;
3) Sistema hidráulico para la operación de alisión de la conducción RAM;
4) Sistema de control eléctrico y panel de operación;
2 .
1) Los componentes principales incluyen: cama de trabajo estacionaria/ haz de prensado de actuación/ alisado Use cilindro/ mesas de rodillo de soporte;
2) Enderezar el cilindro de accionamiento se fija en el haz horizontal. Su movimiento se guía con la varilla de pistón, durante el alisado del período de trabajo presionante de la máquina;
3) Las 2 piezas de bloques de fuerza de alisado se instalan en la cara delantera del haz de presión. Sus posiciones de intervalo aseguradas se pueden ajustar manualmente. Este intervalo es igual a una longitud de alisado de tiempo único en la máquina. Después del ajuste, los 2 bloques se aseguran manualmente con tornillos;
4) Para evitar conflictos entre la pieza de trabajo y los 2 bloques de fuerza durante el envío de la pieza de trabajo, hay 2 piezas de cilindros de posicionamiento equipados en la máquina, que tiene un intervalo de 1335 mm entre el otro . Estos 2 cilindros de posicionamiento pueden alejar la pieza de trabajo de los 2 bloques de fuerza cuando sea necesario:

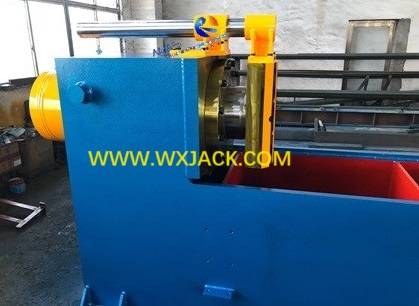

a) Uno de los dos pistones de posicionamiento en la máquina HJ: ( Fig.5 )

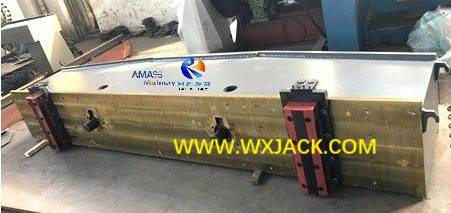

b) Marco principal mecánico de Wuxi Jack HJ300 Model Machine: ( Fig.6 )
3. Caja de transmisión de entrada y salida del cuadro de estructura metálica H Haz longitudinal Longitudinal Machine:
1) Los transportadores de entrada y salida son para enviar y salir el haz de la caja de trabajo y el haz H, dentro y fuera de la máquina, respectivamente;
2) Tanto los transportadores de entrada como de salida consisten en tablas de conducción y rodillo inactivo;
3) Las mesas de rodillos de placa de alimentación y de salida tienen una longitud de 8,000 mm;
4) La mesa de rodillos de salida se acciona con el reductor del motor;

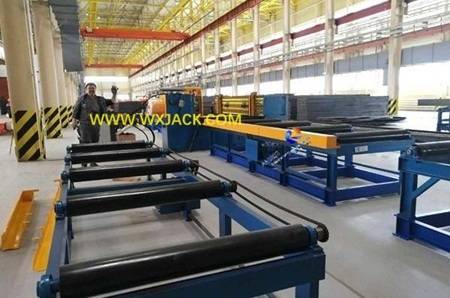

5) Tablas de rodillos de transporte de Wuxi Jack HJ300 Model Máquina: ( Fig.7 )
4. Sistema hidráulico en la estructura de acero Box H Beam horizontal Press enderezar la máquina:
1) Función: el sistema hidráulico es para proporcionar una fuerza pesada, que impulsa la acción de empujar y sujetar la pieza de trabajo firmemente;
2) Equipado con filtros de admisión y presión: un filtro funciona durante la puesta en marcha; El otro filtro se gestiona en la ejecución oficial de la máquina;
3) Los componentes principales del sistema hidráulico incluyen: estación de bomba/ propósito de alisado y posicionamiento de cilindros/ manguera;
4) Vida útil larga: equipado con filtro fino, el sistema hidráulico se asegura de que la ejecución confiable a largo plazo de la máquina misma.
C. PREVAUCIÓN DE OPERACIÓN DE LA CAJA DE ESTRUCTURA DE METAL H Viga horizontal prensa enderezar la máquina:
La serie HJ es un producto maduro con operación intuitiva y fácil de usar. Por otro lado, hay varios puntos de atención en su trabajo normal:

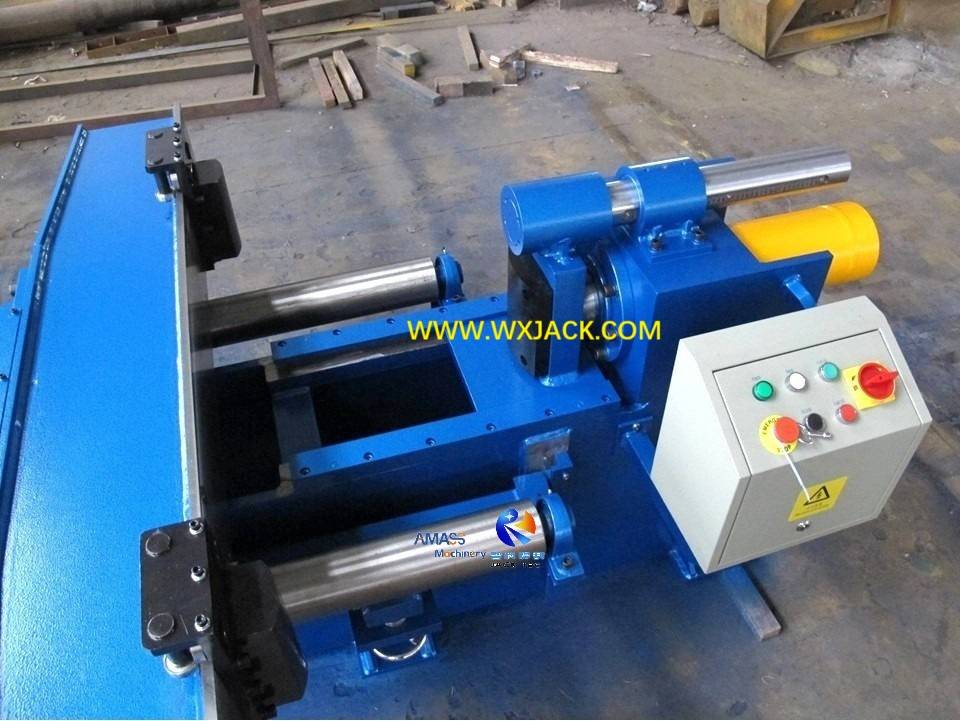

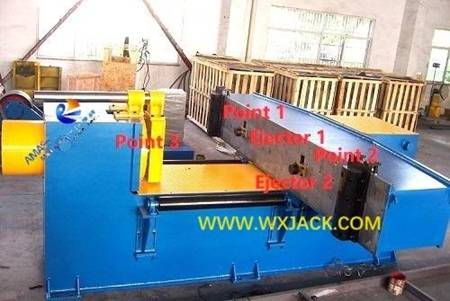

Enderezar la unidad de trabajo de la máquina modelo Wuxi Jack HJ100 : ( Fig.8 )
1. Viga transversal de la caja H de viga H Machine enderezada:
Presionando la cabeza ( punto 3 ) y los dos carruajes en movimiento ( punto 1 y 2)
1) Estos son la unidad de ejecución de enderezado longitudinal de la máquina;
2) Material y procesamiento: estos elementos de alisado de dirección de longitud están hechos del complejo de Material 35 Molibdeno, y fueron a través del tratamiento térmico, con suficiente fuerza para resistir el trabajo de alisado repetido diariamente;
3) Estos elementos de alisado a lo largo tienen la misma vida útil que la máquina del modelo HJ en sí, y no es necesario reemplazar en condiciones normales;
4) Por otro lado, tener un mantenimiento razonable y reflexivo en estas unidades críticas, es un gran factor contribuyente en el funcionamiento estable y consistente de la máquina;
2. Posición de la pieza de trabajo: antes de avanzar y retirar el transportador de entrada y salida, asegúrese de quitar el haz de la caja H de los dos carruajes en movimiento ( punto 1 y 2) y empujar cilindros ( eyector uno y dos ):

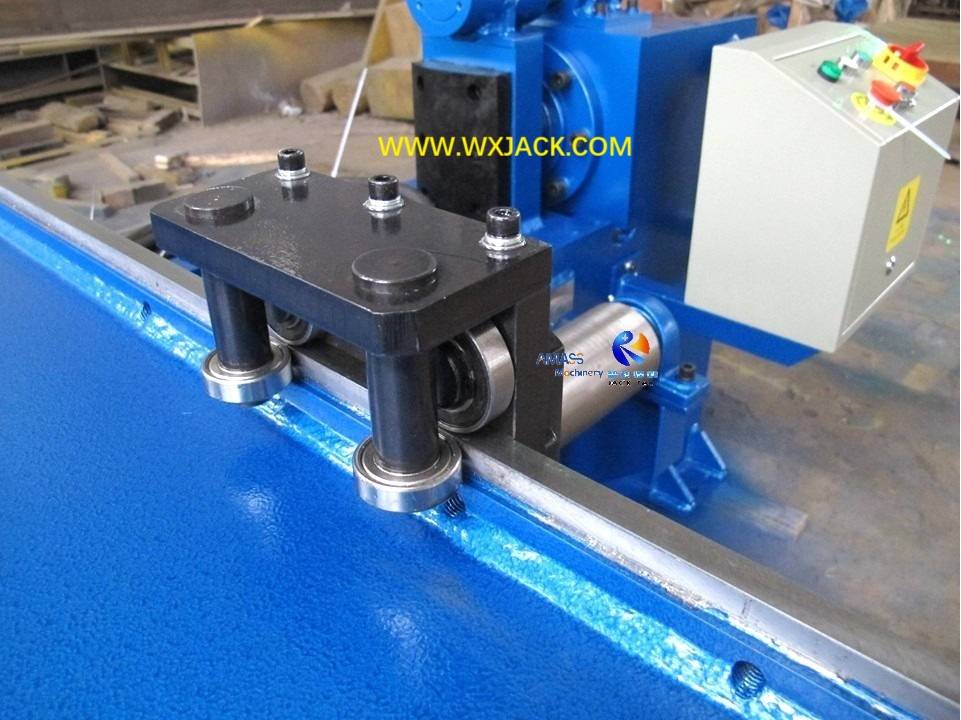

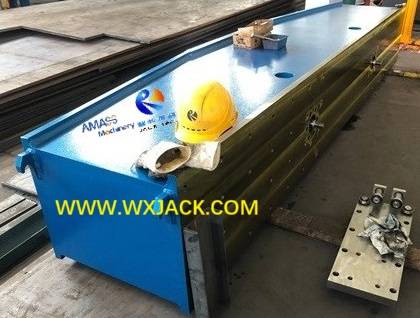

Unidad de sujeción de la pieza de trabajo en Wuxi Jack HJ Models Box H Beam Longitudinal Longitudinal Machine: ( Fig.9 )
3. Posición del cilindro de aceite: antes de cumplir con las piezas de trabajo de alisado longitudinal en la máquina, asegúrese de retraer el cilindro de empuje, de lo contrario, el cilindro puede dañarse:
Cilindro de aceite en Wuxi Jack HJ Modelos Horizontal Press enderezado Máquina: ( Fig.10 )
4. Ajuste de nivel: antes de la operación, ajuste la altura de los rodillos de soporte de mainframe, asegurándose de que H haz tu red en el mismo nivel que los cilindros de conducción de la máquina.
D. Realización de prueba en el cuadro de estructura metálica H Viga Longitud Longitud Máquina:
1. Antes de la prueba de ejecución en la caja H viga H Máquina longitudinal en recta:
1) Verifique la condición: Realice la prueba de prueba y en inactividad en la máquina, asegurándose de la condición normal de todos los componentes y piezas, y todas las unidades de transmisión se aplican con aceite o grasa lubricante;
2) Inicie el motor transportador tanto en direcciones hacia adelante como en inversa tres veces repetidamente, asegurándose de que su funcionamiento normal de la máquina;
3) En el modo de aloción, verifique y asegúrese de que la dirección revuelta del motor de la bomba de aceite sea idéntica al signo indicado en el ventilador. Luego comience en el motor y regule la presión hidráulica a alrededor de 10MPa. Después de cuatro minutos en funcionamiento inactivo, comience todos los cilindros en modo de avance cinco veces repetidamente para verificar que están en condiciones normales;
4) Importancia: la producción de prueba de la máquina puede comenzar después de confirmar que todos están en condiciones normales;
2. En prueba de la caja de la caja del haz H -viga horizontal enderezar la máquina:
1) Regula manualmente la distancia entre los dos carruajes en movimiento a lo largo del haz transversal, y asegura él con pernos manualmente al finalizar el ajuste:

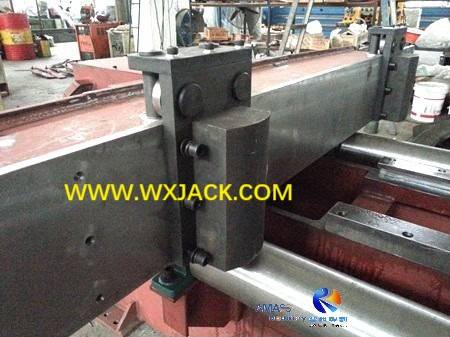

Ajuste de longitud del segmento de alisado: ( Fig.11 )
2) Haz H Beam u otros tipos de pieza de trabajo (haz de caja, miembro de la estructura de acero, Sección de acero) en el transportador de entrada con grúa de viaje, presionando ' hacia adelante ' botón, avanzando h viga H a la sección de alisado:

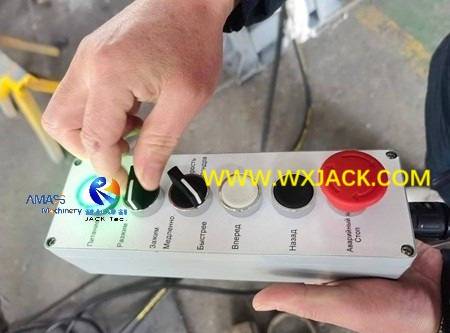

Costilización operativa de Wuxi Jack exportado a Rusia HJ20 Manaina: ( Fig. 12 )
3) Presione el botón ' Presione y enderezado ' , conduciendo la cabeza presionada por medio del cilindro de aceite para enderezar la pieza de trabajo en la máquina;
4) Al finalizar el alisado, presione el botón ' Release ', el cabezal de presión retrae conducido con cilindro de aceite nuevamente;
5) Presione el botón ' Auxiliar Extend ', presionando la pieza de trabajo del bloque de soporte de enderezar (los dos eyectores); Luego presione el botón 'Aughinamiento auxiliar ' y retraiga los cilindros;
6) Presione el botón ' Avanzado ', la pieza de trabajo viaja hacia adelante en cierta distancia en la caja de recta longitudinal de la caja H;
7) Repita los pasos mencionados anteriormente, hasta completar la tarea de alisado a lo largo de la pieza de trabajo.
E. Parámetros técnicos primarios de la caja de estructura de acero metálico H Viga H Máquina longitudinta:
Especificaciones de piezas de trabajo de la máquina Haz horizontal de la caja enderezada:
Tomando H Vigón como ejemplo:

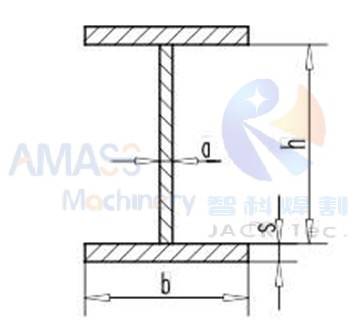

Tamaños de haz H adecuados para Wuxi Jack HJ20 ~ HJ300 Manaina del modelo: ( Fig.13 )
1) Ancho de brida B : de (100 ~ 200 mm) para HJ20 a (200 ~ 800 mm) para HJ300
2) Espesor de brida S : desde (6 - 15 mm) para HJ20 a (6 - 40 mm) para HJ300
3) Altura de la web h ： de (100 - 400 mm) para HJ20 a (200 - 600 mm) para HJ300
4) Grosor de la web a : de (5 - 7 mm) para HJ20 a (6 - 30 mm) para HJ300
5) H Longitud del haz: 3,000 - 12,000 mm
