Modelos CG Strip de control del inversor y máquina de corte de llama triple

A. Función, alcance, características de la máquina de corte de la llama de combustible de oxígeno de la tira y la placa triple:

1. Función:

Como parte de la máquina CNC Flame Cutting , el corte de tiras y triples también utiliza combustible de oxígeno como sus medios de corte, pero se centra en funciones simples y extensas de uso:

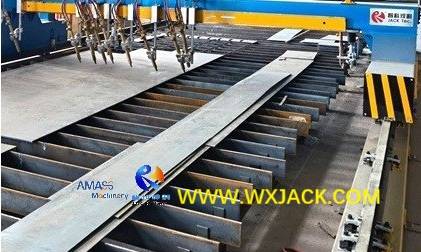

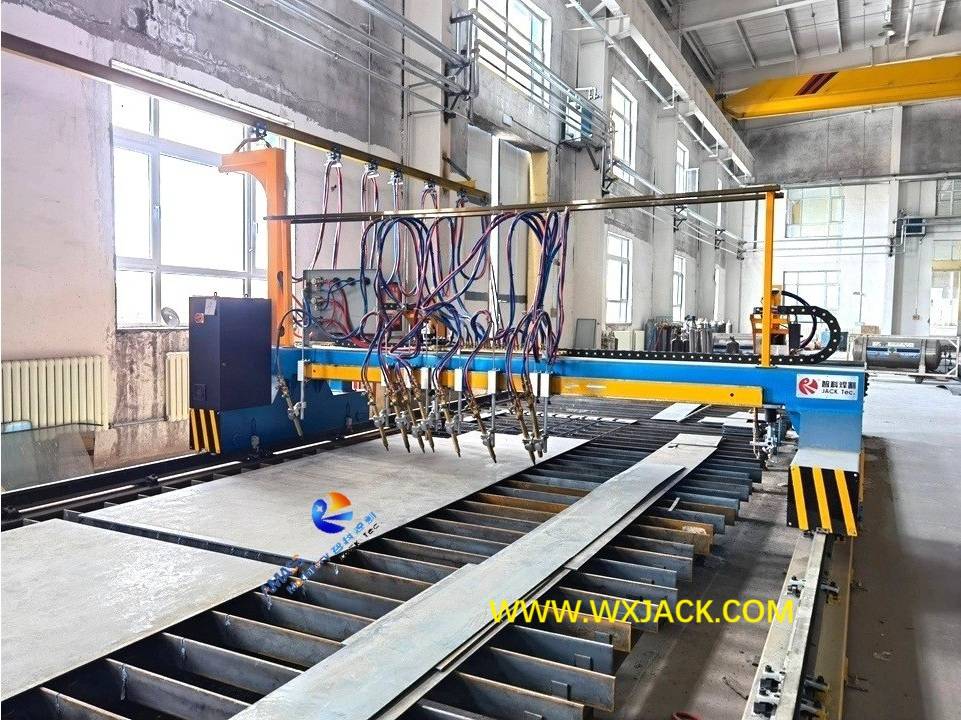

1) Máquina de corte de llama de tira : corte varias piezas de placas de tiras largas y estrechas en lotes, con el ancho de cada pieza se puede diferir: ( Fig.1 )

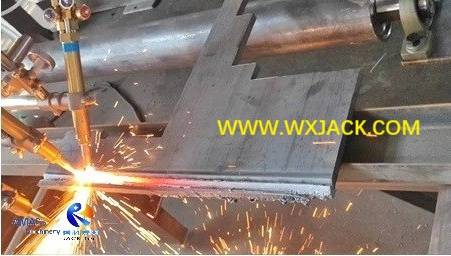

2)  Máquina de corte de llama triple : corte el borde inclinado de diferentes tipos y ángulo: ( Fig.2 )

2.  Alcance: Aquí, el movimiento de las antorchas de corte de llamas no se controlan con CNC, y por lo tanto, en consecuencia, no son capaces de cortar perfil;

3. Características de la máquina de corte de llama de triple y placa de tira:

1)  Cortar el tramo del riel:

Teniendo en cuenta las placas de acero al carbono para cortar, los modelos con mayor frecuencia son para el tramo de riel de 4.000 mm y 5,000 mm . Los modelos correspondientes:

a) corte triple: CGT4000 y CGT5000;

b)  corte de tira: CGS4000 y CGS5000;

2) Diseño de antorcha de corte:

La antorcha de corte triple y la antorcha de corte de tiras no solo son diferentes entre sí, sino también de la antorcha de corte de control CNC, para entregar su tarea:

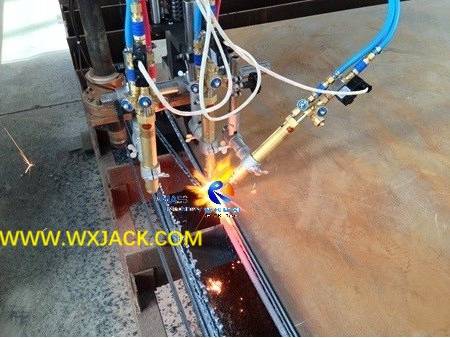

a)  La antorcha de corte triple está compuesta de 3 piezas de antorcha de corte de tira, con 2 piezas izquierda y derecha se pueden ajustar en su ángulo: ( Fig.3 )

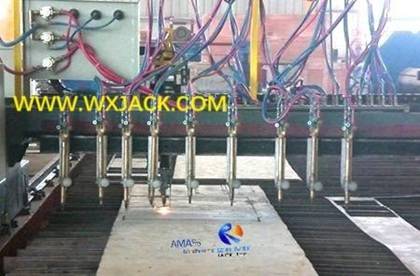

b)  Las antorchas de corte de tira generalmente se instalan varias piezas juntas, en el lado trasero del pórtico de la máquina: ( Fig.4 )

c)  La antorcha de corte CNC generalmente se instala con controlador de altura de tipo de capacitancia, para mantener la estabilidad y la precisión del rendimiento de corte: ( Fig.5 )

3) Controlador: Tanto la máquina como la máquina de corte de la llama y la triple no son necesarios para ser adoptado el controlador CNC como su unidad de control central. En su lugar, el inversor de CA se usa para controlar la velocidad de corte y los relés para controlar sobre los movimientos de corte;

4)  Precio de la máquina: en consecuencia, cuando se controla con relés e inversores convencionales, los motores no son necesariamente servo motor, solo los motores de la serie Y pueden cumplir la tarea.

B.  Aplicación de la máquina de corte de triple combustible de combustible de oxígeno:

1.  Máquina de corte de uso de la placa y uso de la placa:

1) Esta máquina corta el biselado en el borde de la placa de acero al carbono, tiene un uso similar al fresado de borde :

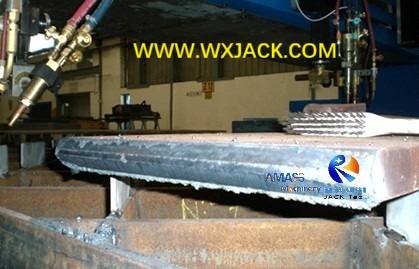

a) Corte de  bisel de tipo V del corte de llama triple: ( Fig.6 )

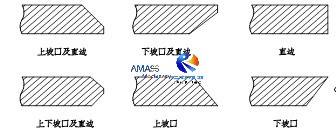

b) Tipos típicos de biselos, que se pueden cortar del corte de llama triple: ( Fig.7 )

2)  La diferencia entre la máquina de corte de llama triple y fresado de borde radica en el principio de funcionamiento:

a) La máquina de fresado de borde se acelera con el cabezal de fresado de alta velocidad, que es de tipo mecánico;

b)  mientras que la máquina de corte de llama triple corta el biselado en la velocidad del corte de placa de llama;

c)  En consecuencia, el corte triple obviamente tiene un precio de máquina más bajo/ velocidad de corte más lenta/ kerf de corte más áspero, que debe recortarse después de cortar;

2.  Uso alternativo de la máquina de corte de la llama de la placa:

1) Estructura: una pieza de antorcha de corte triple tiene tres piezas de cabeza de corte individual. Apague las dos piezas de cabezas laterales, solo dejando la cabeza de corte del medio, la antorcha de corte triple se convierte en una antorcha de corte simple o de tiras;

2)  En este sentido, las cubiertas de corte de llama triples funcionan del corte de tiras, con solo menos cantidad de antorcha de corte y, por lo tanto, productividad;

3.  3 formas principales de aplicación en la placa de combustible de oxígeno Máquina de corte de llama triple:

El corte de viaje de llamas es un tipo de función muy útil . , enriquece la capacidad de la máquina, con operación de bajo costo. En uso práctico,

1) o El corte triple de combustible de xygen no solo apareció como máquina de propósito especial en el corte triple de llama, con 2 o 3 piezas de antorchas de corte;

2)  pero también como parte de la máquina de corte de llama CNC, integrada con antorcha de corte simple CNC y antorcha de corte de tiras, para darle a la máquina más opción de función y operación;

3)  o, parte de la máquina de soldadura de la junta de la placa, para cortar biselos en el borde de la placa de acero:

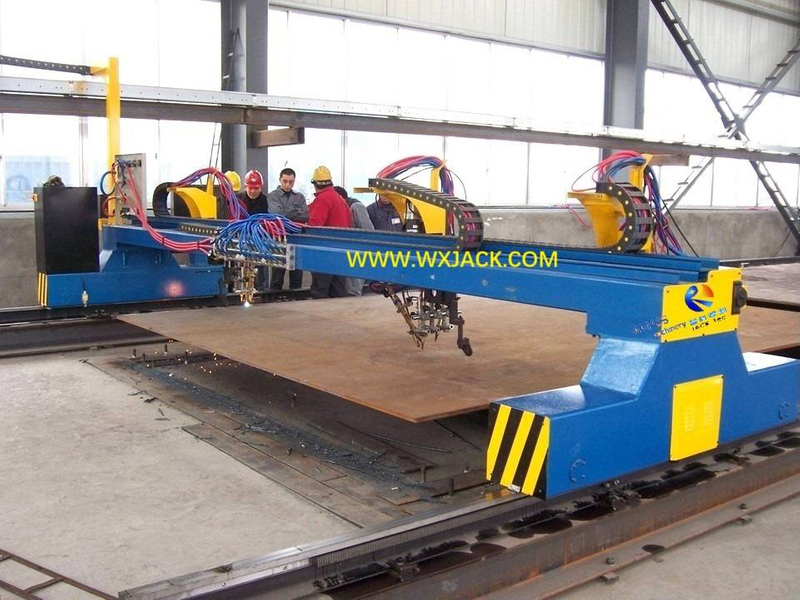

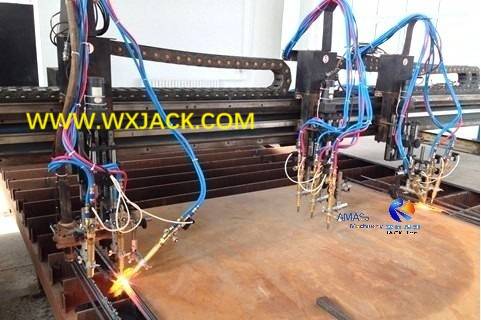

a) Especialmente para corte triple de llama, con 3 piezas de antorchas de corte triple: ( Fig.8 )

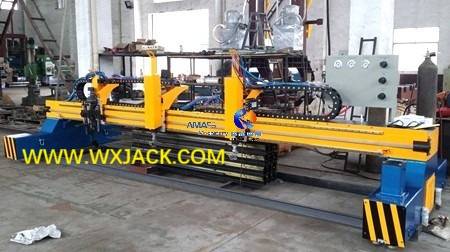

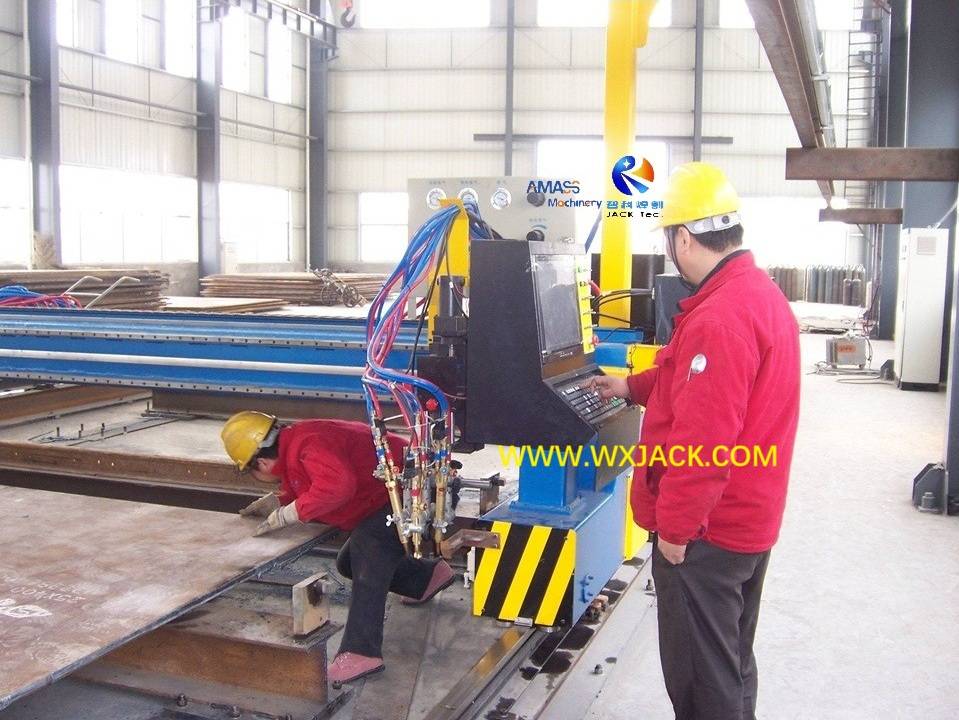

b)  Modelo CNC-CG5000 Máquina de corte de combustible de oxígeno CNC, con 1 pieza de antorcha de corte triple y 2 piezas de antorchas de corte simple CNC: ( Fig.9 )

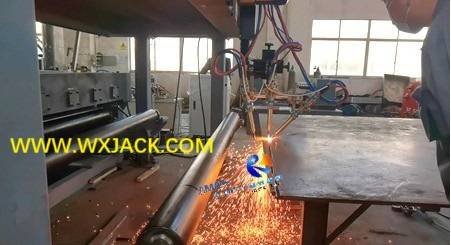

c)  Como parte de la máquina de soldadura de la junta del tope de la placa: ( Fig.10 )

C. Vista técnica sobre la máquina de corte de la llama de la placa triple:

1.  Estructura y unidad de la máquina de corte de la llama triple:

1)  Estructura: la máquina en el corte de llama triple deriva de la máquina de combustible de oxígeno CNC convencional. Tiene la estructura básica del pórtico en movimiento, a lo largo de dos rieles de corte paralelos;

2) Control de la unidad:

A) La máquina  de propósito único en el corte de llama triple no tiene requisitos sobre el control de contorno. Entonces, CNC y Servo Motors no son imprescindibles para su impulso de movimiento de pórtico;

b)  Por otro lado, para todo tipo de máquina de corte de llamas, ya sea control de inversor o control CNC, el tramo de riel por encima de 4.000 mm significa que se debe introducir una doble unidad para la ejecución estable, que solo se puede realizar con Servo Drive y, en consecuencia, el control CNC, para garantizar el rendimiento de la máquina y su calidad de corte;

2. Composición y operación de la antorcha de corte en la máquina de corte de la llama de la placa:

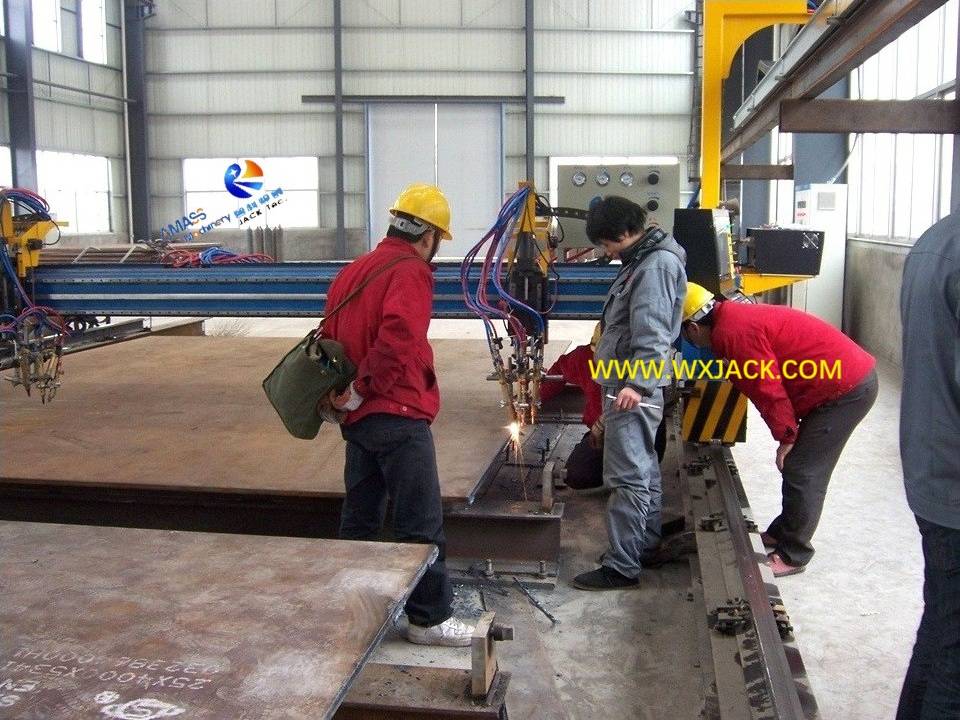

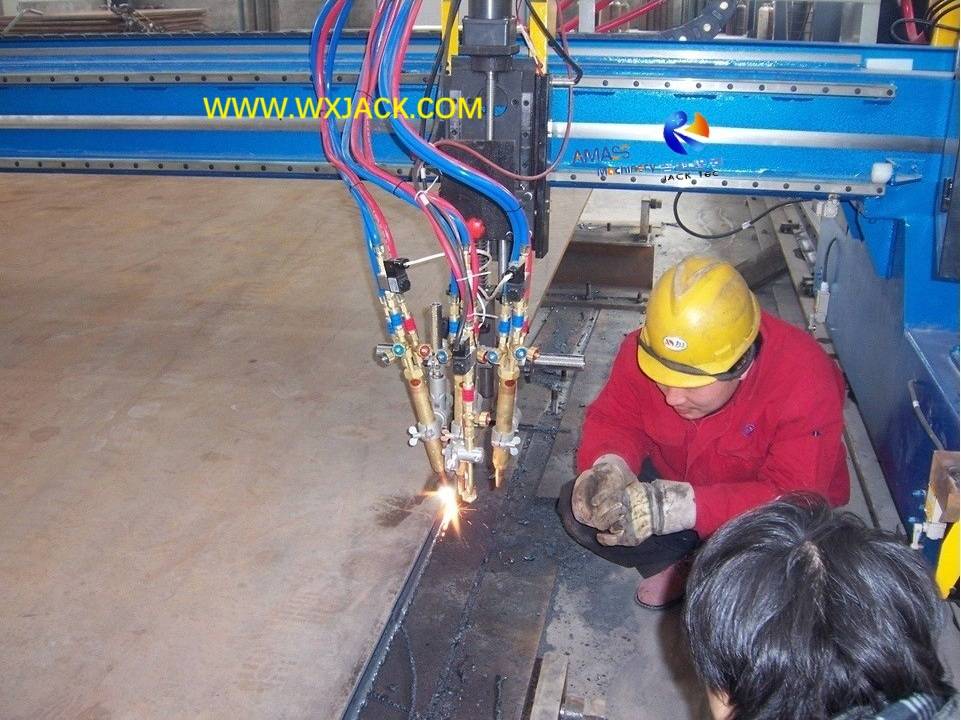

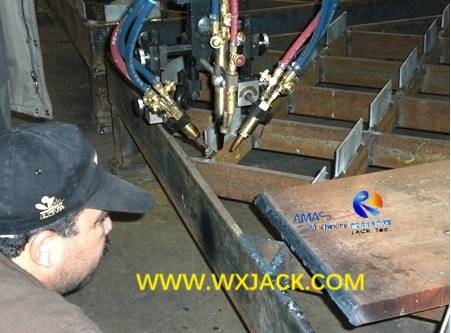

1) Un conjunto típico de antorcha de corte triple y su pieza de trabajo terminada: ( Fig.11 )

a)  Composición: la antorcha de corte triple se puede ver como, se ensamblan tres conjuntos de antorcha de corte individual en simetría: uno en el medio y los otros dos en el lado izquierdo y derecho;

b) El ángulo de inclinación de las dos antorchas de corte lateral se puede ajustar a mano. Hay una regla que indica que se muestra en el ángulo de inclinación de las dos antorchas laterales, por lo que puede modular su orientación en función de sus necesidades;

2)  Corte único: apague las dos cabezas de corte lateral, la cabeza del medio se puede usar para cortar tiras;

3) Recorte al cortar kerf:

En comparación con el equipo de contraparte de la frescura de borde, el chaflán terminado del corte triple de la placa no tiene una superficie de brillo: quedará heces y residuos en los biselos. Por lo tanto, necesita el paso posterior del recorte de escoria de soldadura con cepillo de acero.

D. Máquina de corte de llama de tira de combustible de oxígeno:

1.  Uso de la máquina de cortar la llama de la tira de placa:

1)  Función: como el producto ' más simple ' y ' más antiguo ' de la máquina de cortar placa de tira CNC , el corte de tiras es para cortar placa de hendidura y o cortar acero de carbono en dirección longitudinal y transversal con oxígeno y gas de corte (acetileno o propano):

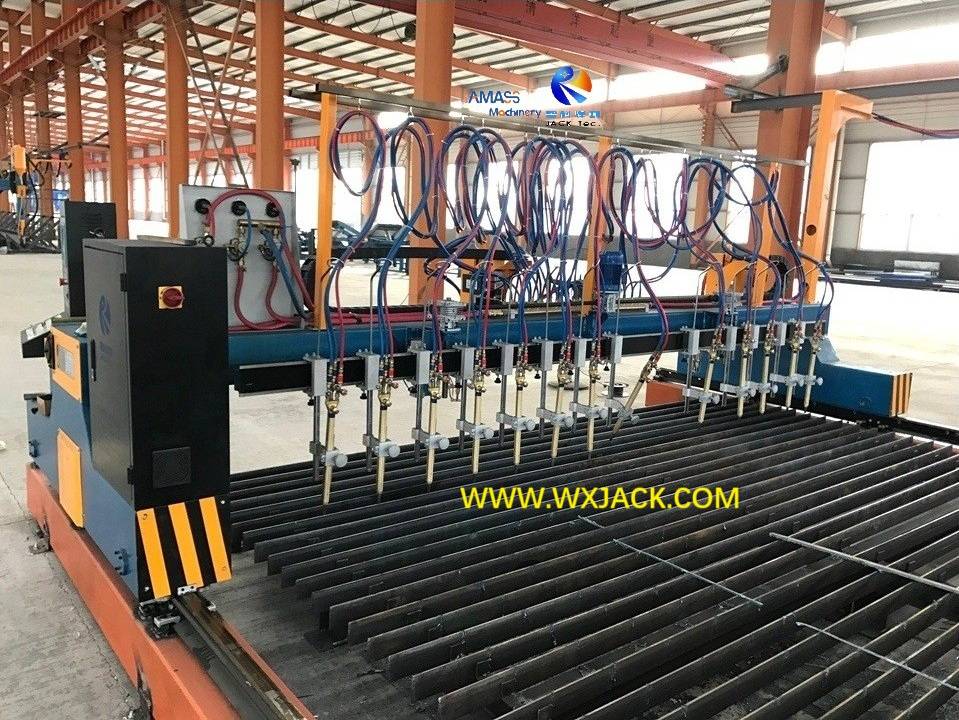

La pieza de trabajo terminada son las hendiduras de acero al carbono y las placas de metal, en forma de tira de varias dimensiones: ( Fig. 12 )

2) Máquina relacionada: la máquina en el corte de tiras tiene una función similar a la máquina de corte , pero en diferentes estructuras mecánicas y principios de trabajo;

2. Aplicación de la máquina de corte de la llama de la tira de placa:

1)  Antecedentes: la máquina en el corte de tiras de llamas tiene la historia más larga, antes del advenimiento de la tecnología de control CNC en el corte de chapa;

2)  En la línea de producción de haz H y la línea de producción de haz de caja , el corte de tiras es más aplicable que el corte CNC, porque solo necesita corte recto sin corte de contorno (y CNC) en dicha situación;

3) Con la madura de la tecnología CNC, el corte de tiras tiene dos tipos de la aplicación más a menudo adoptada:

a) Combinado con CNC, sistema de accionamiento de servomoto y antorcha de corte CNC, que se compusirá en la máquina de corte de tira CNC;

b)  o aún se usa como un único propósito de oxiacetileno oxígeno de la tira de combustible de combustible de la máquina de corte;

c) A veces, la máquina también está equipada con uno o más conjuntos de antorcha de corte triple, para obtener más opciones de uso;

3. Modelo estándar y variación en la máquina de corte de la llama de la tira de placa:

1)  Configuración: los modelos estándar generalmente tienen múltiples conjuntos de, por ejemplo, nueve conjuntos de antorcha de corte de tiras, en el tramo de riel de 4.000 mm, dentro de un ancho de corte válido total de 3,200 mm:

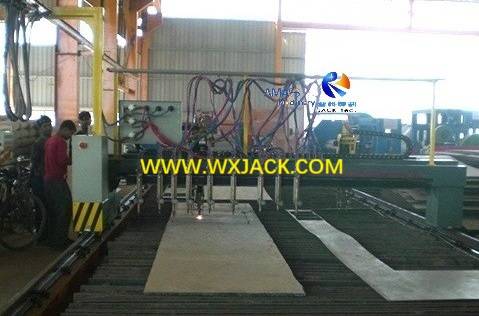

Disposición de antorchas de corte de tira: ( Fig.13 )

2) Ancho de placa de tira: de la cual la distancia entre cada una de las antorchas de tiras se puede ajustar a mano, en función del ancho de corte requerido del producto terminado;

3)  La cantidad de antorchas de corte de tiras en un juego de máquina puede ser más o menos de nueve conjuntos basados en la demanda del cliente;

4)  Modo de transmisión: igual que el corte triple y el control CNC, la máquina de corte de la llama de la tira de placa con un tramo de riel de más de 4,000 mm debe tener una doble unidad, que solo se puede poner en realidad con CNC y su accionamiento servo;

5)  Control eléctrico: esto también es simple: solo contactor y relé para controlar en la operación de la máquina, y el inversor de CA en la velocidad de corte.

E. Parámetros técnicos de la máquina de corte de la llama de combustible de oxígeno de triple y placa de tira:
