Equipo de posicionamiento de la cabeza y la cola que carga y giro de 10 toneladas

A.   Uso y función de la capacidad de carga de 10 toneladas elevando y gire el posicionador de la cabeza y la soldadura de la columna doble:

1.  Propósito: Este equipo de posicionamiento de soldadura de diseño especial es para cumplir el levantamiento y 0 ° ~ 360 ° piezas de trabajo y soldadura giratoria, con 2 grados de libertad;

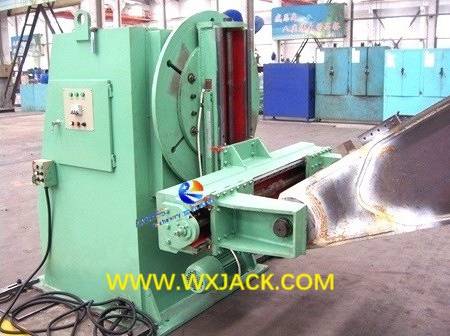

2.   Tornillos de trabajo adecuados: como se muestra en las fotos a continuación, el chasis de vehículo de gran tamaño pesado se está fijando en su tabla de soldadura rotativa:

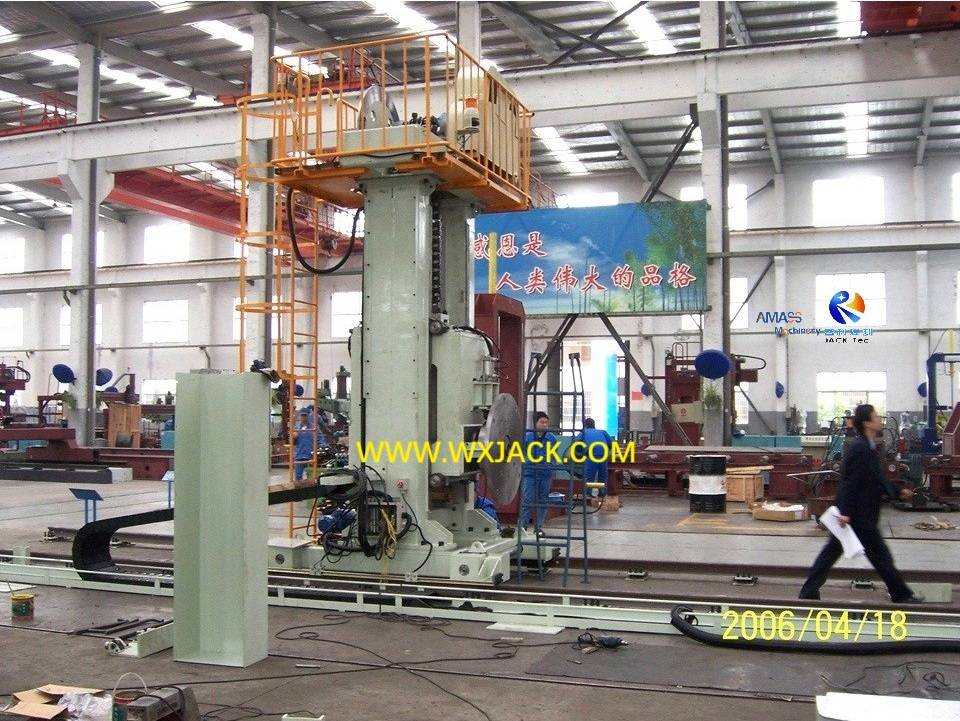

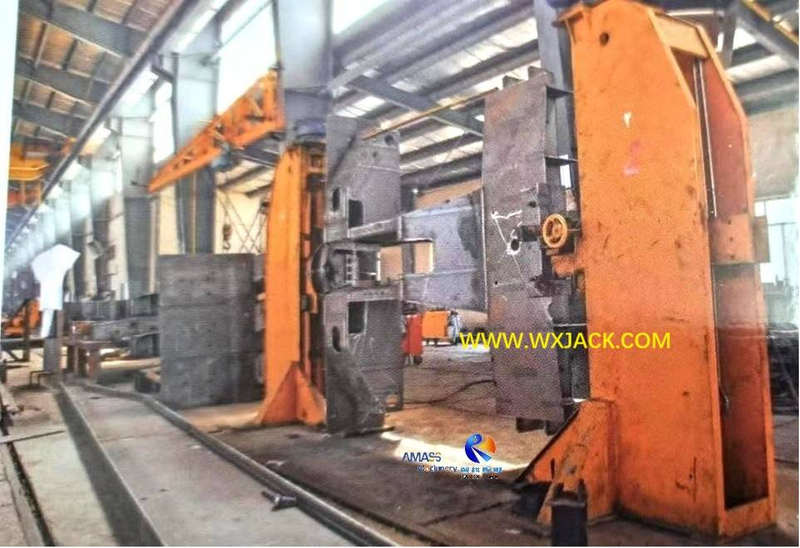

Sitio de trabajo de Wuxi Jack Capacidad de 10 toneladas Equipo de soldadura de doble postal: ( Fig.1 )

3.   Máx. La capacidad de carga en la pieza de trabajo  es de 10 toneladas;

4.  Función disponible de piezas de trabajo en equipos de posicionamiento de soldadura de doble columna:

1)   fijación de piezas de trabajo: se aseguran para girar y elevar la mesa de giro de soldadura;

2)   La carrera de elevación es de 2000 mm, con velocidad de elevación ajustable en el rango de 1000 ~ 4000 mm/min., Servo Motor Drive and Management;

3)    0° ~ 360 ° Reloz de la tabla de soldadura rotativa, velocidad lineal giratoria ajustable de 0.1 ~ 1 rpm. Esta es también la velocidad de trabajo de soldadura;

5.  Industria aplicada: dicho posicionador de soldadura de cabeza y cola de doble columna es un equipo de posicionamiento de soldadura indispensable, que se utiliza en industrias de maquinaria de vehículos/ construcción/ maquinaria de ingeniería/ automóvil.

B.  Pracondición crítica y índice de rendimiento de la tabla de giro de la cabeza y la cabeza de elevación y la cola:

Para lograr un rendimiento seguro/ confiable/ preciso/ satisfactorio del equipo, 2 el rendimiento técnico clave debe adquirirse en este posicionador de soldadura de doble columna :

1.  Eliminar la seguridad de la seguridad de la mesa de soldadura de la mesa que cae repentinamente en funcionamiento:

¿Por qué tan importante?

1)  El nivel de altura superior de la mesa de giro y las piezas de trabajo de la soldadura es de 2000 mm;

2)   El  Máx. El peso del chasis que se puede mantener, girar y levantar es de 10 toneladas;

3)   Entonces, si los movimientos de trabajo de la tabla de soldadura rotativa no son confiables: desconectados de las columnas verticales, y repentinamente abandonan las expectativas, habrá un gran daño para el personal de trabajo en el sitio, y la ejecución de utilidades del entorno del posicionador de soldadura de doble columna;

2. Elevación de fase perfecta de la pieza de trabajo Ambos extremos a lo largo de columnas verticales en el posicionador de soldadura de cabeza y cola:

1)  CAMINO DE LA FIJACIÓN DEL CHASIS DE PIEZAS: En esta maquinaria de soldadura, ambos extremos del gran chasis de pieza de trabajo se aseguran respectivamente;

2)  Cada pieza de tabla de soldadura rotativa se instala en columna vertical respectivamente;

3)  Entonces, durante la elevación de las 2 piezas de mesa de giro de soldadura, debe mantenerse en una sincronización perfecta;

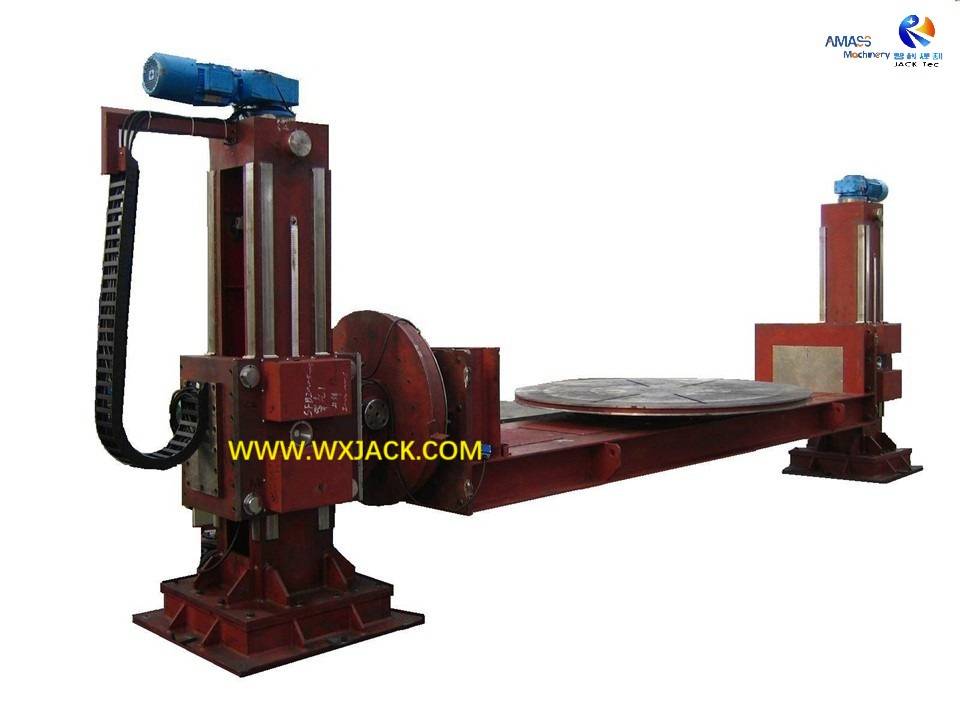

4)  pieza de trabajo de manera confiable en la tabla de giro de soldadura: ( Fig.2 )

C.  Garantía de seguridad del equipo de posicionamiento de soldadura de doble columna Wuxi Jack:

1)  La seguridad es siempre el factor más importante a considerar durante el desarrollo de todos los productos de Wuxi Jack, incluido el posicionador de soldadura de doble columna;

2)  Se toman una serie de medidas durante el proceso de diseño:

1.   B Los reductores de motor de tipo B se adoptan en el mecanismo de conducción de elevación de la tabla de soldadura rotativa;

2.   Anillo de juego en la mesa de soldadura rotativa:

1)  Gran importancia: el anillo de taller es más importante en la operación del posicionador de soldadura de doble columna de la cabeza y la cola: determina directamente un revuelto suave de la pieza de trabajo, así como una fijación segura de fuego de la pieza de trabajo;

2)  agujeros de seguridad: en anillos de treinta de la mesa de soldadura rotativa, hay una hilera de agujeros de seguridad perforados en el círculo de periferia externo completo de anillos de taller;

3)  Policero de soporte en juego en el posicionador de soldadura de cabeza y cola:

a)   Durante el período de soldadura y de funcionamiento inactivo, en caso de que ocurra la contingencia,

b)   Los pasadores de seguridad en el mecanismo de ensamblaje se expulsarán sin retraso de tiempo,

c)  y estar conectado al orificio de seguridad, evitando que la mesa de giro y la pieza de trabajo se caigan:

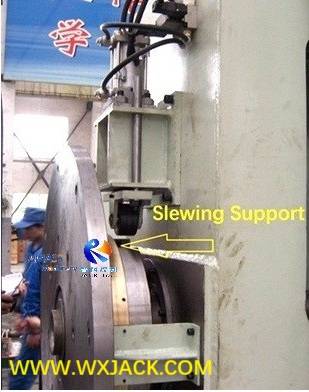

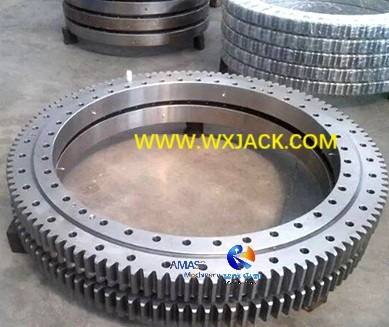

d)   Los anillos de juego y sus agujeros de seguridad se ajustarán en la mesa de giro de soldadura: ( Fig.3 )

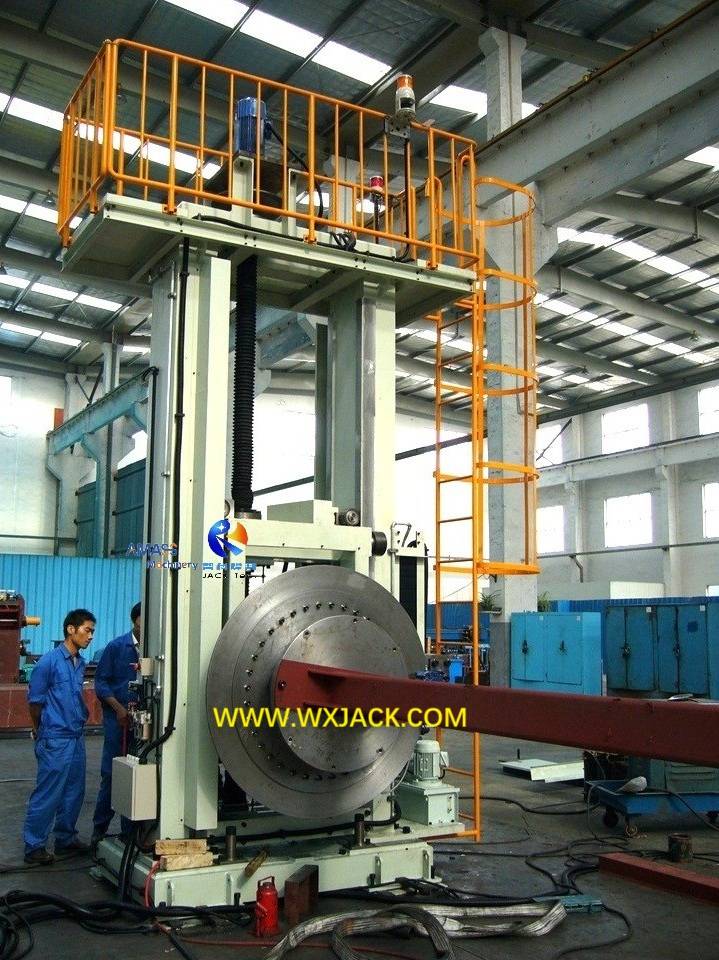

4)  El soporte de manejo se instalará en la tabla de soldadura rotativa: ( Fig.4 )

5)  Equipo relacionado: a este respecto, podemos ver que el mecanismo de garantía de seguridad en la elevación de la cabeza de estilo y el posicionador de soldadura de cola es similar a otro equipo ampliamente aplicado: columna de soldadura y pluma;

3.  Los botones de parada de emergencia se instalan en numerosos lugares en toda la zona de trabajo del posicionador de la cabeza de doble columna y la soldadura de la cola, con el fin de alcanzar los operadores de la longitud de los brazos.

D. Rendimiento técnico de la cabeza de doble columna y el equipo de posicionamiento de soldadura de cola:

1. Estructura de la cabeza y cola Posicionador de soldadura de doble columna:

1) Unidades principales: un conjunto de esta maquinaria de soldadura de gran tamaño está compuesta de dos conjuntos de columnas verticales, 2 piezas de mesa de giro de soldadura y sistema eléctrico;

2)  Entonces, también se llama posicionador de soldadura de doble columna;

3) Manaje de fijación de columna vertical: los 2 conjuntos de columnas verticales se pueden fijar en el piso del taller, que se utiliza para las condiciones de fabricación en el máximo fijo. pieza de trabajo de longitud;

4)  Tipo de mudanza de columna: o, un conjunto o ambos conjuntos de las columnas pueden moverse a lo largo de los rieles de tierra, de modo que se puede ajustar una amplia variedad de longitud de la pieza de trabajo en el equipo:

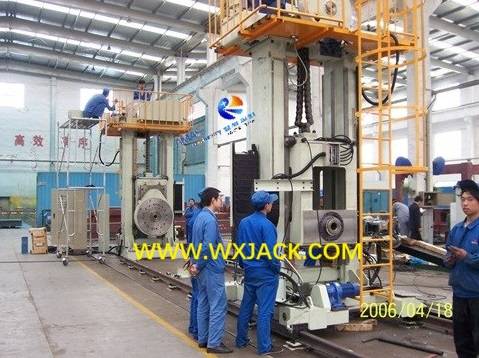

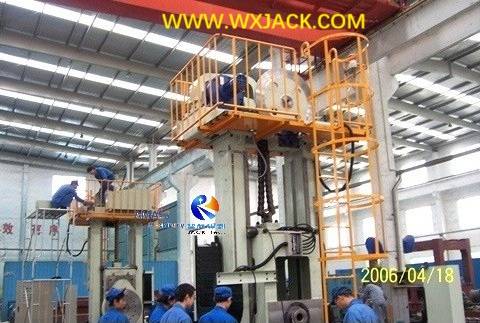

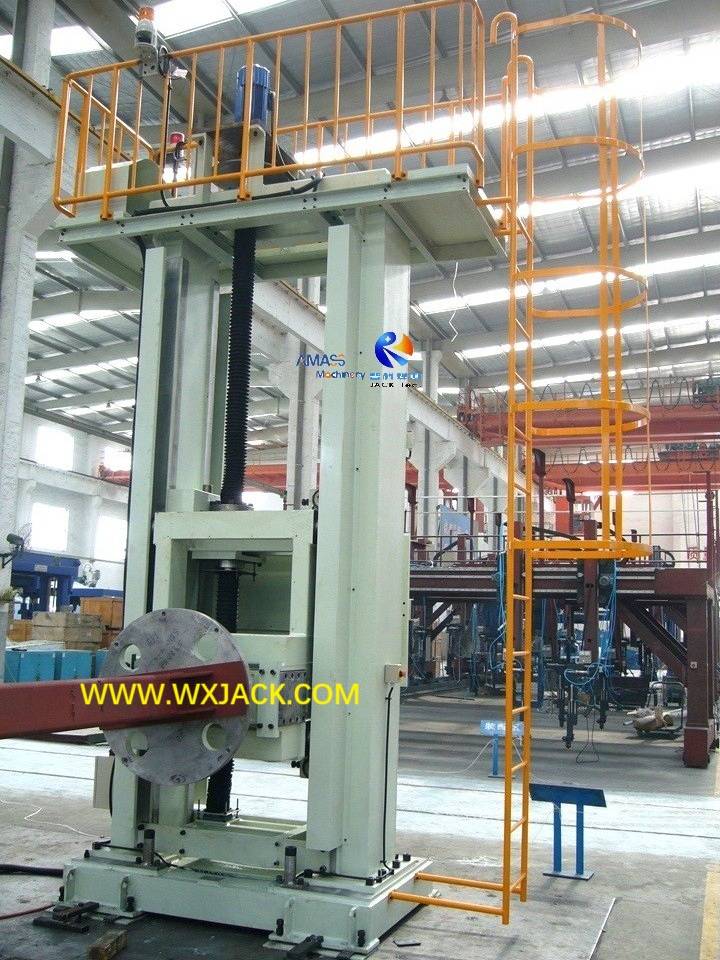

5) Sitio de instalación y puesta en marcha del posicionador de la columna de la columna Wuxi Jack y el posicionador de soldadura de la cola: ( Fig.5 )

2. Simultáneamente gestión de elevación en el posicionador de soldadura de cabeza y cola de columna doble:

1)  Drive: Ambos extremos de elevación del chasis de la pieza de trabajo a lo largo de los 2 conjuntos de columnas verticales se accionan con servomotor;

2)  Control: del cual, controlado con el comando de pulso de entrada, la elevación de la pieza de trabajo puede garantizar la elevación completamente simultánea de la pieza de trabajo en ambos extremos;

3)   Esto puede asegurarse de un nivel horizontal perfecto de la pieza de trabajo todo el tiempo, junto con los 2 conjuntos de tabla de soldadura rotativa ；

3.  Gestión de seguridad de elevación en equipos de posicionamiento de soldadura de doble columna:

1)  Tipo de frenado: los 2 conjuntos de la mesa de giro de soldadura elevan los motores de servicio de servomotion están equipados con guardianes;

2)  Además, los guardaparques primarios son el reductor de engranajes de gusanos, con buena función de frenado;

3) De esta manera, la seguridad de la elevación de la pieza de trabajo puede estar completamente garantizada ；

4. Mecanismo de elevación de la mesa de giro de soldadura:

1)  Transmisión: la elevación de la pieza de trabajo se realiza mediante la transmisión de cadena y horquillas;

2)  Unidad de orientación: hay guideras precisas de servicio pesado ensamblados en las 2 piezas de columnas verticales;

3)   Las ruedas rodantes ruedan a lo largo de las guideras lineales precisas de servicio pesado, que se ensamblan en las columnas verticales en lugar de la estructura soldada, garantizando una elevación estable y confiable de la pieza de trabajo y la mesa de giro de soldadura:

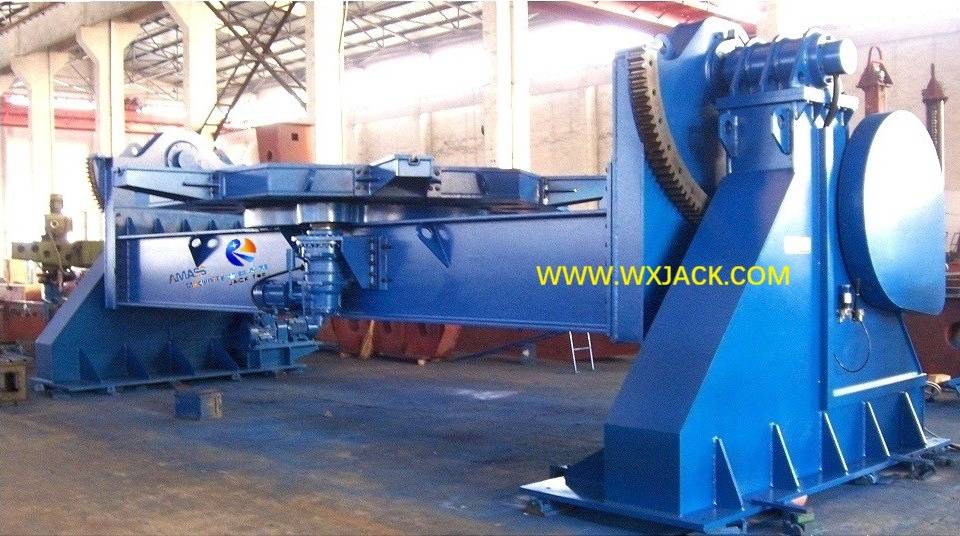

4)  Unidad de conducción, guía y transmisión para la elevación de la mesa de soldadura rotativa en el posicionador de la cabeza y la columna de doble columna Wuxi: ( Fig.6 )

5.  La pieza de trabajo gira en la mesa de giro de soldadura:

1)  La revolución de la pieza de trabajo se conduce con el motor y reductor de la serie Y, y también está equipado con unidad de frenado;

2)  De esta manera, cuando la mesa de giro de soldadura y el chasis de piezas de trabajo se giran para apuntar a la posición angular, se bloqueará automáticamente.
