¡Wuxi JACK, productor chino de líneas de producción de vigas en H, proporcionará una gama completa de máquinas de producción de vigas en H de alta calidad para el cliente!

2. Alta automatización de la línea de producción de vigas H:

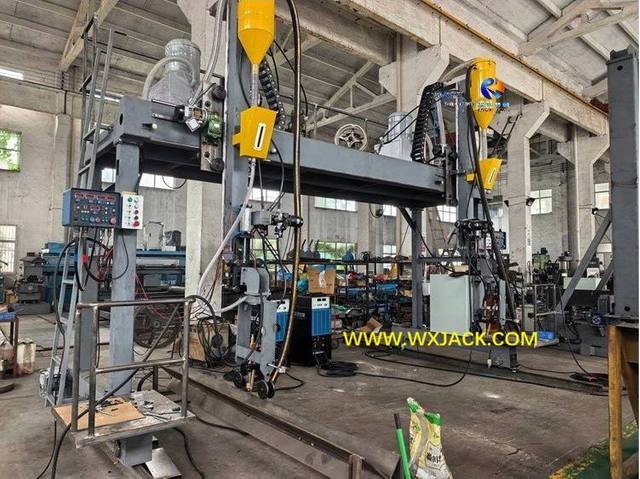

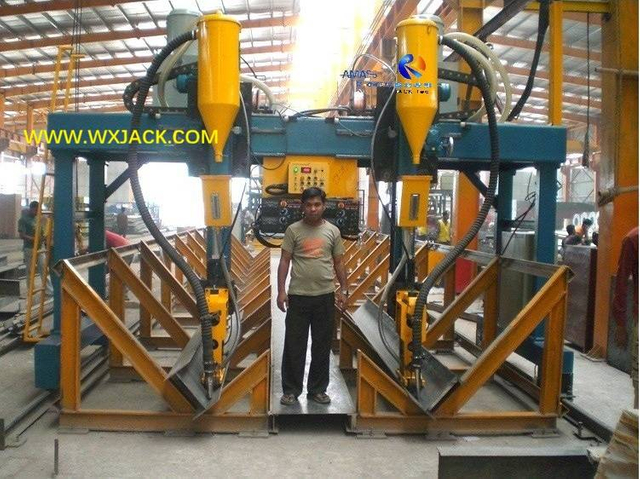

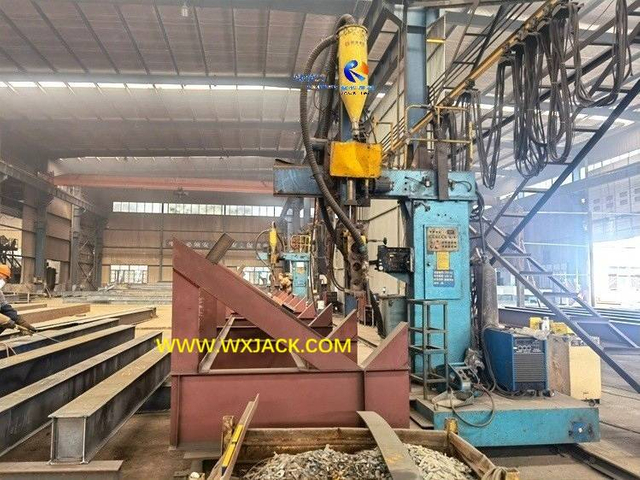

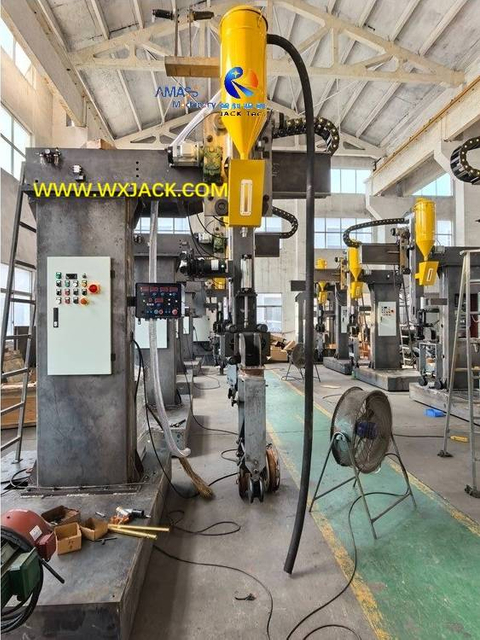

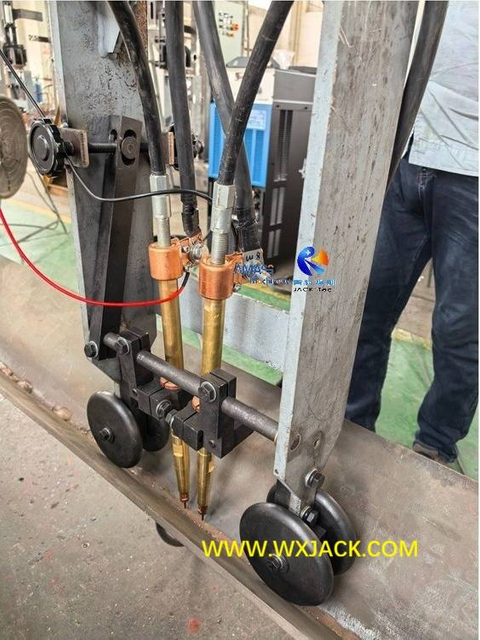

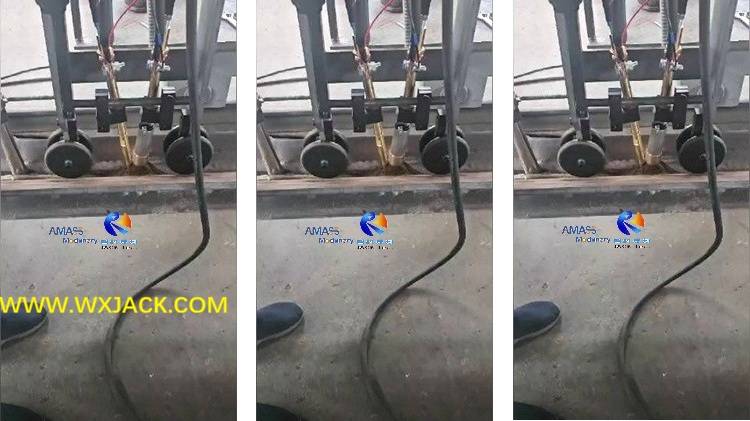

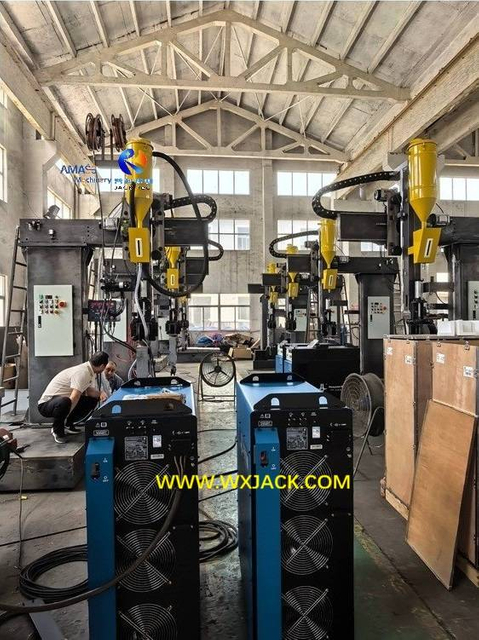

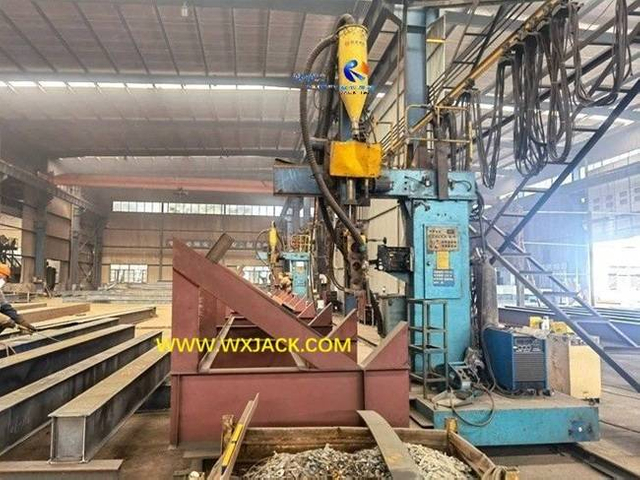

3. La soldadura por arco sumergido de filete de 45° en la máquina soldadora de vigas H promete la costura de soldadura más sólida:

1. Equipos y estaciones de trabajo sofisticados:

1) Complicidad: La línea automática es un complejo verdaderamente complicado, compuesto por una máquina de producción de vigas en H con diferentes estructuras/dimensiones/principio de trabajo/ritmo de trabajo/función;
2) Equilibrio de línea: hay de 7 a 10 juegos de máquinas de producción de vigas en H y de 15 a 20 grupos de equipos de volcado de vigas en H / transportadores de acero. Cómo coordinar estas máquinas trabajando al ritmo, para entregar consistentemente vigas T /I / H soldadas terminadas, verdaderas pruebas sobre la capacidad del productor de la línea de producción de vigas H;

2. Área amplia y ritmo de trabajo uniforme:

1) Piso grande: el despliegue de la línea automática en el sitio involucra un área de trabajo mínima ² de 2700 m , hasta el nivel ideal de 4800 m ²;
2) Línea de flujo: Supongamos que cualquier conjunto de máquina de producción de vigas en H se avería, el funcionamiento al unísono de toda la línea se verá seriamente afectado;

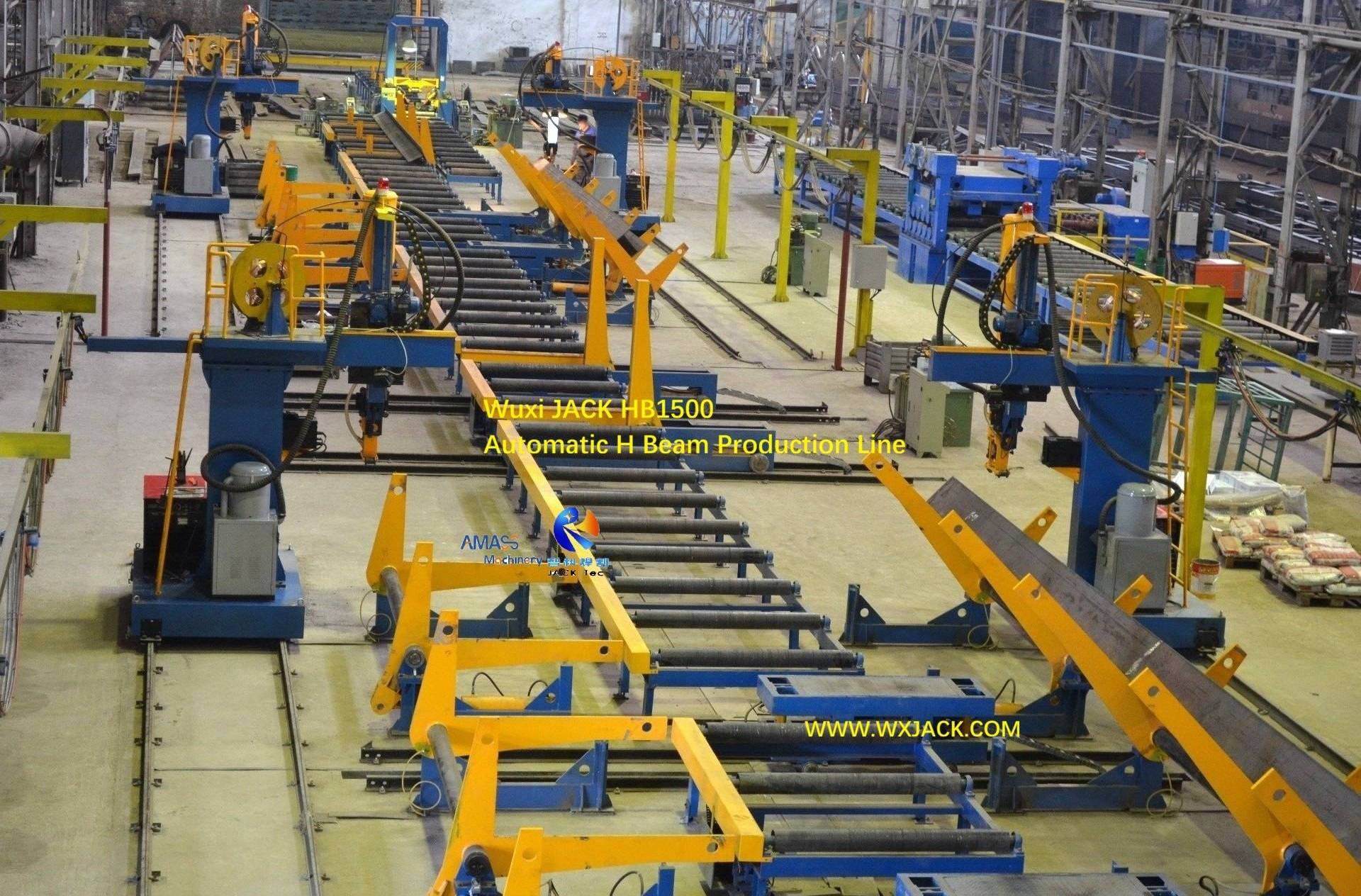

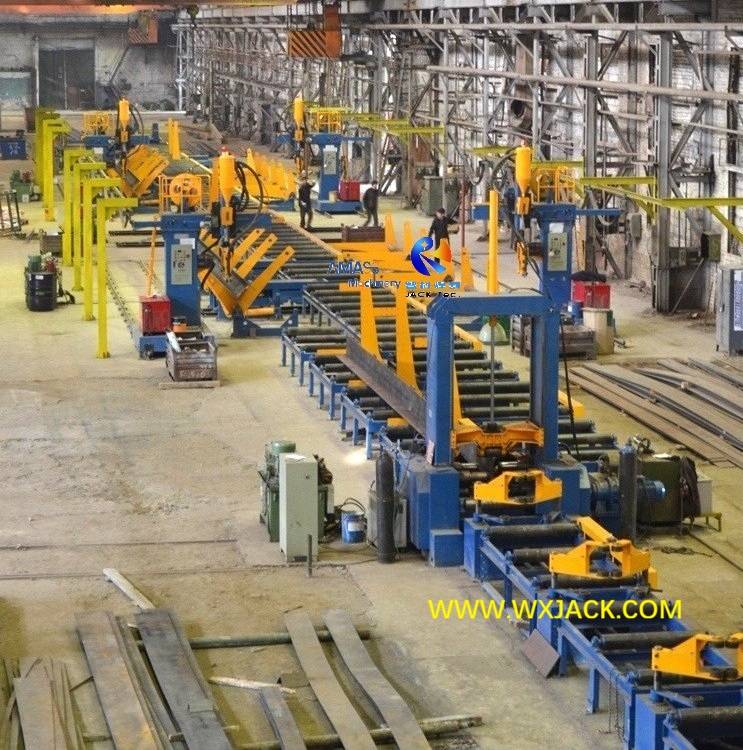

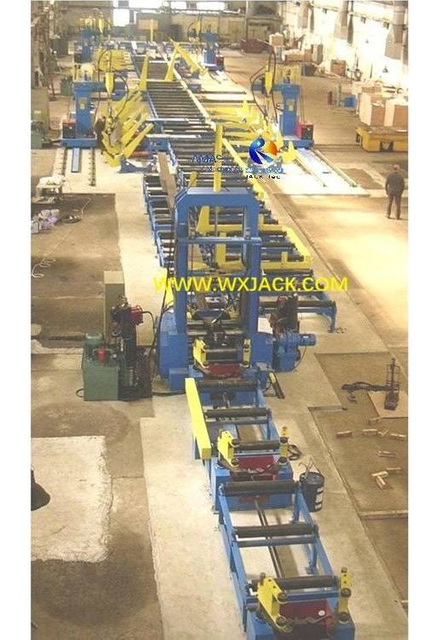

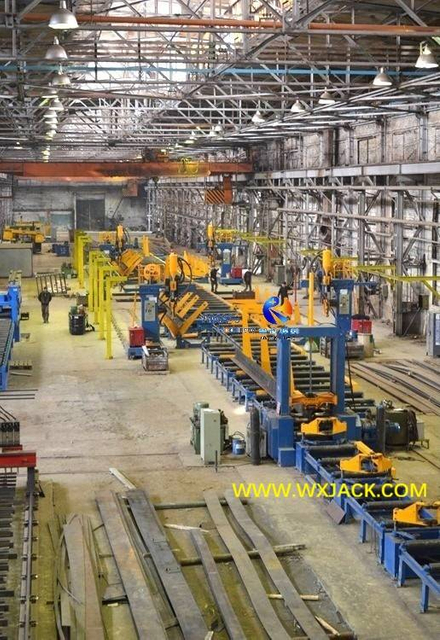

3. Línea de producción automática de vigas en H Wuxi JACK:

1) Control inteligente: el equipo de ingeniería de Wuxi JACK resuelve inteligentemente todos los desafíos anteriores en cada una de nuestras máquinas de producción de vigas en H;
2) Reducir el costo variable: la línea de producción automática de vigas en H Wuxi JACK reduce el número de operadores al nivel mínimo, lo que convierte a la instalación en un verdadero taller moderno.

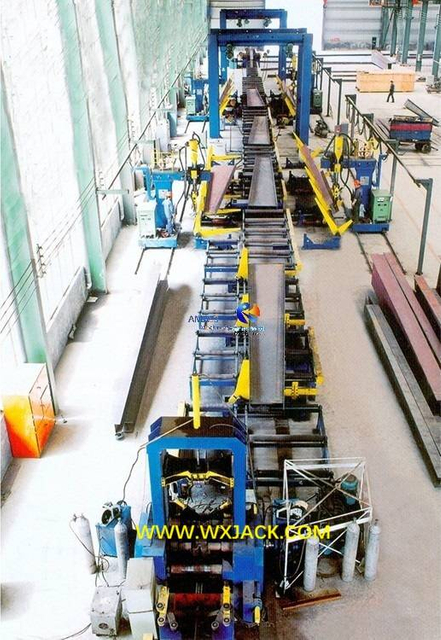

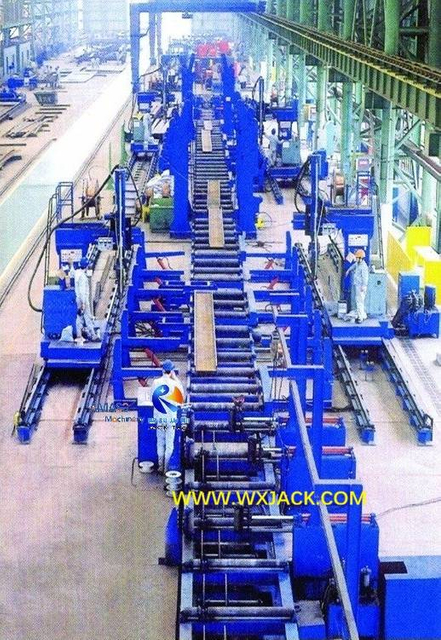

1. Totalmente automatizado:

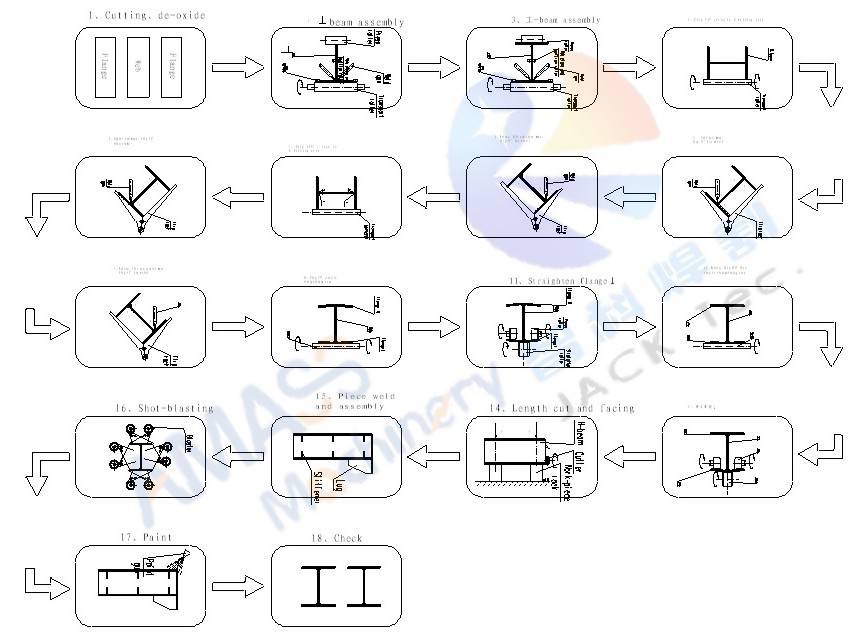

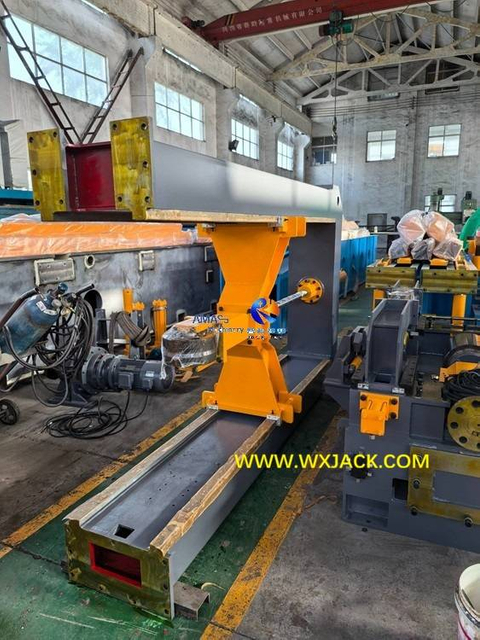

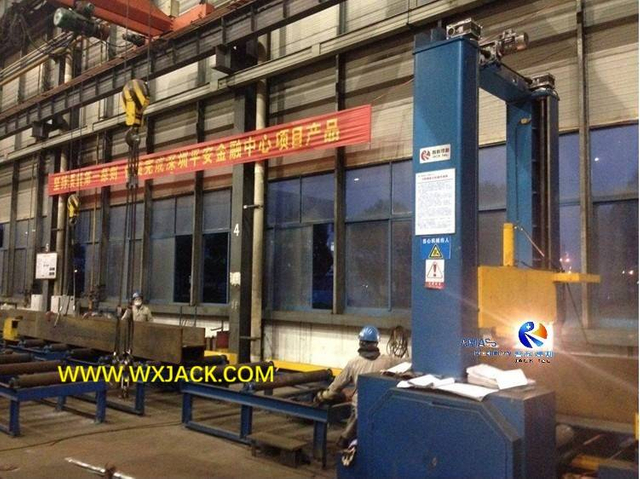

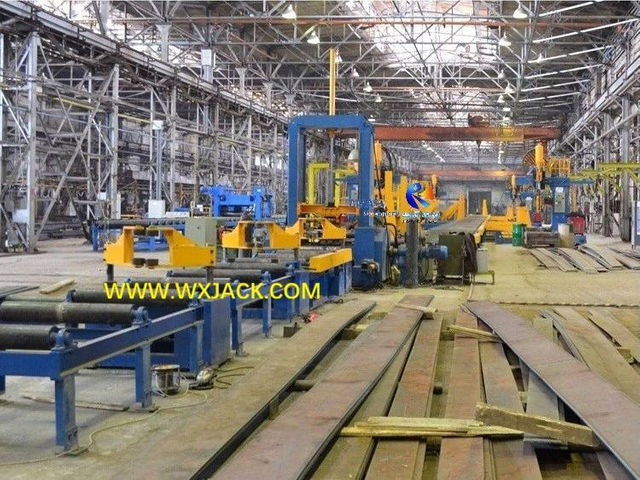

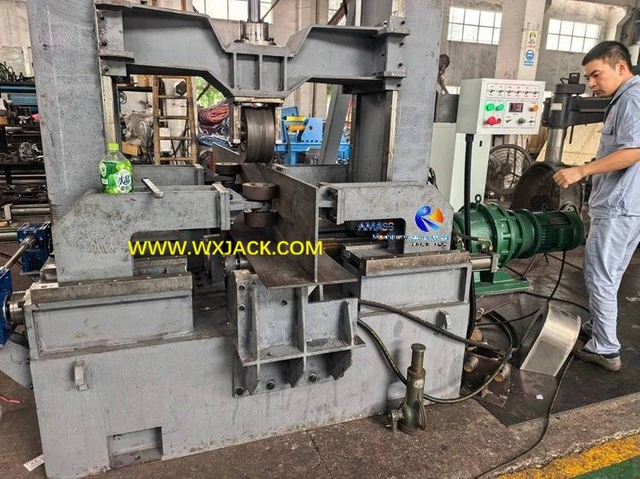

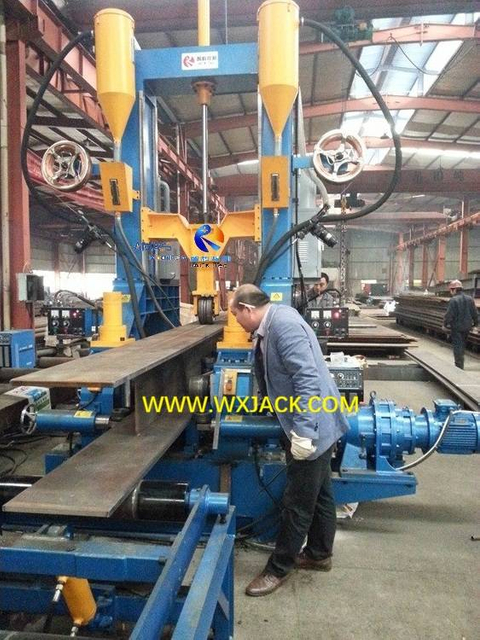

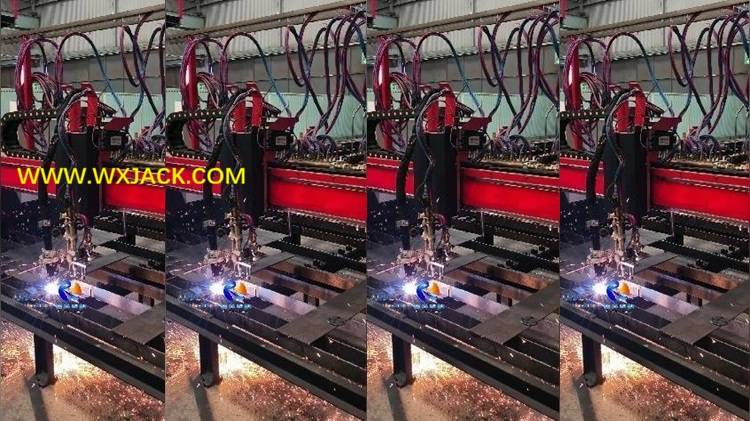

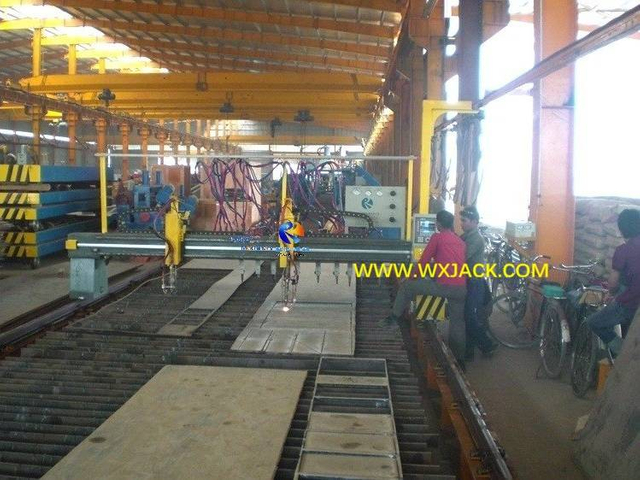

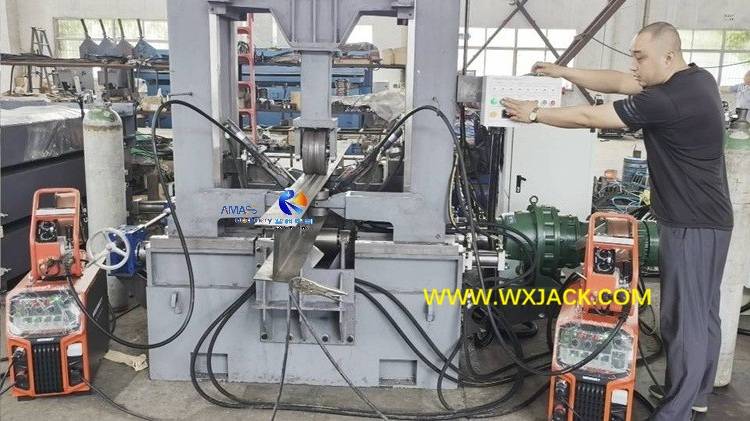

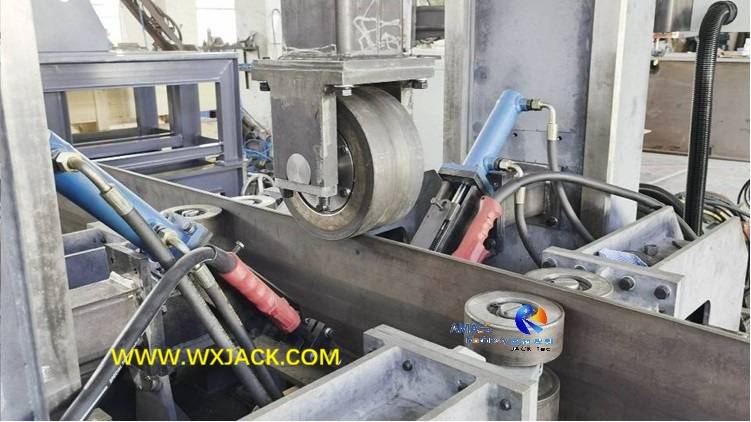

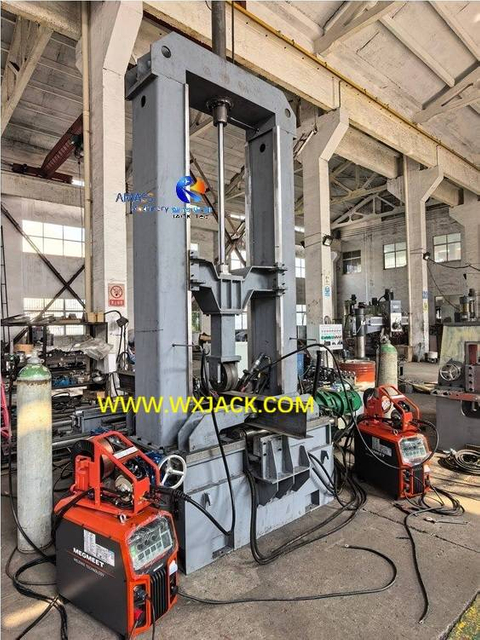

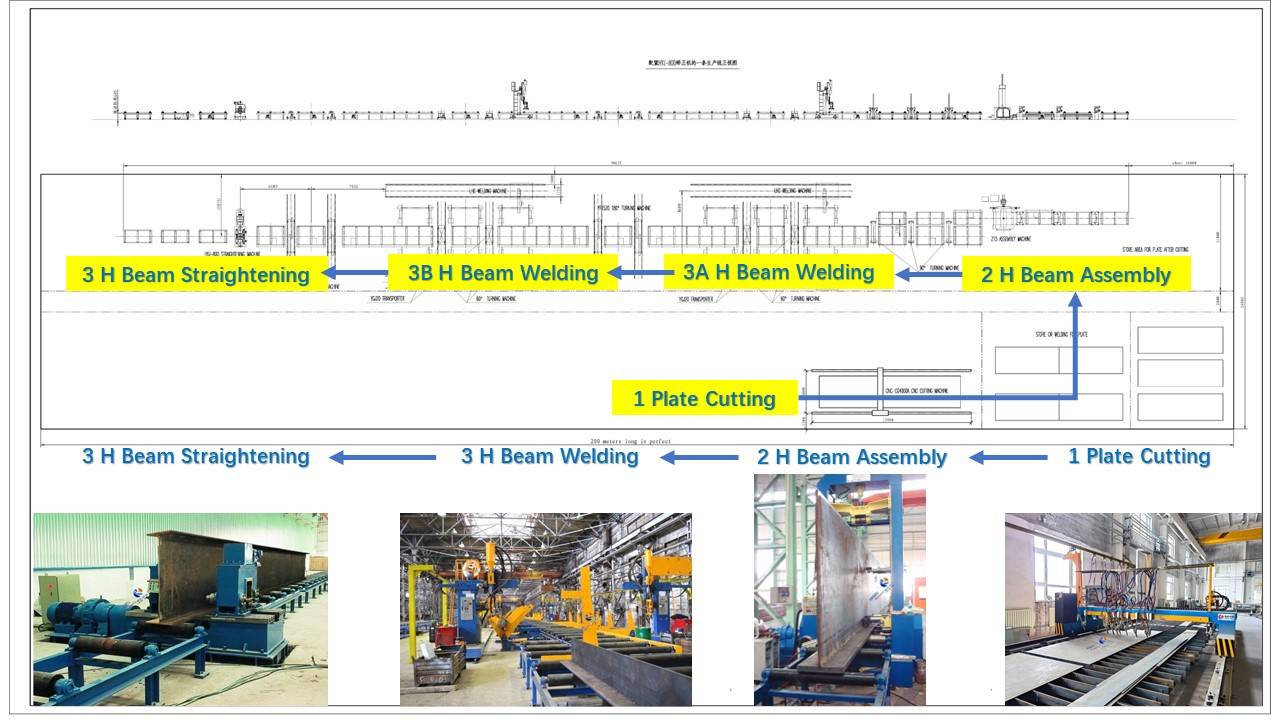

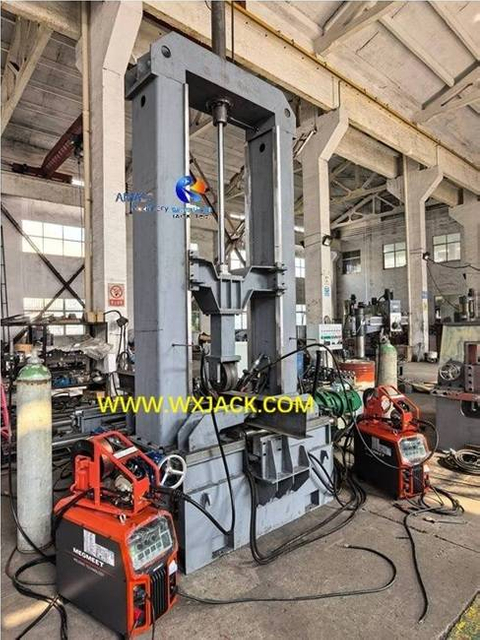

1) Estilo de trabajo: La línea de producción automática de vigas H produce soldadura de vigas T / H con el mínimo trabajo manual: desde la máquina cortadora de placas CNC hasta la máquina ensambladora de vigas H, la máquina soldadora de vigas H y la máquina enderezadora de vigas H, cada estación funciona bajo control automático;

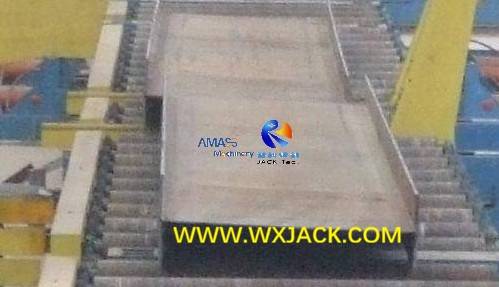

2) Logística interna entre las estaciones de la línea de producción de vigas H: el volteo y transferencia de WIP se realiza con el equipo de volcado de vigas H;

2. Operación segura y confiable:

1) Operación fácil de usar: el trabajo del operador solo implica operar en el panel de control de la máquina de producción de vigas en H y monitorear el progreso de la producción. Sin trabajos manuales peligrosos e incómodos;
2) Flujo fluido de material: sin grúa viajera, el flujo de material dentro de la línea de producción automática de vigas en H no solo en la automatización, sino también el material en sí puede protegerse completamente: sin golpes ni caídas sobre el transportador ni el equipo de vuelco de acero;

3. Trabajo de Coordinación:

Existe interconexión lógica entre estaciones de la Línea Automática de Producción de Vigas H, mediante sistema de control eléctrico;

4. Utilidad de Taller:

1) Para implementar una línea de producción automática de vigas en H, el área mínima de taller elegible es de 110 m de largo por 24 m;
2) El área ideal es de 200m de largo por 24m;

5. Modelos estándar:

Basado en el Máx. altura del alma de la viga T/H de soldadura terminada, la línea de producción automática de vigas H de la serie HB tiene tres modelos estándar de HB1500 / HB1800 / HB2000 , correspondientes a máx. altura de la red 1500 mm/ 1800 mm/ 2000 mm respectivamente.

1. Naturaleza laboral:

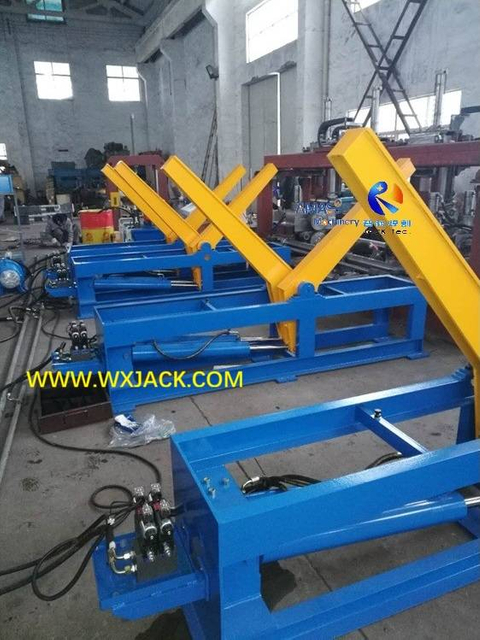

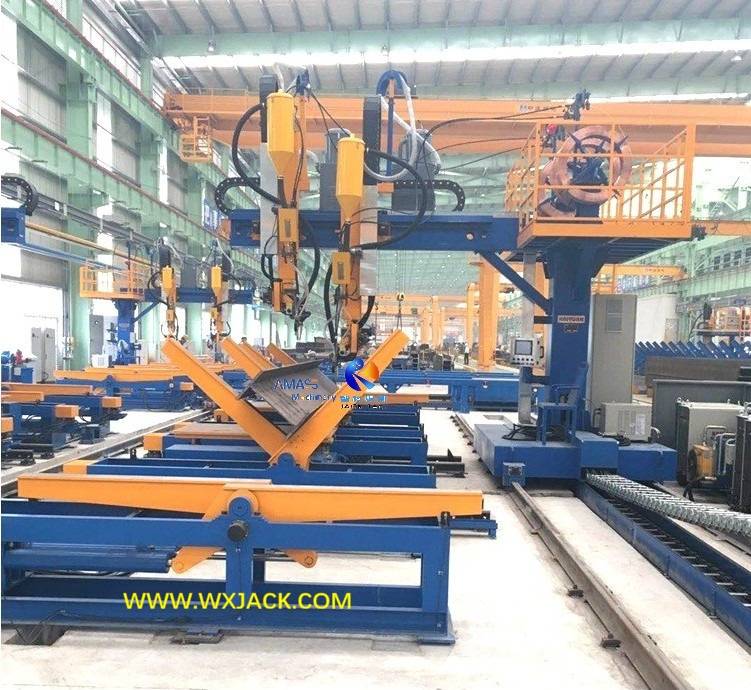

1) Importancia: Los equipos de vuelco de vigas H estacionarios y motorizados en movimiento de 60°/ 90°/ 180° son unidades complementarias necesarias en la línea de producción automática de vigas H;
2) Manera de accionamiento: Su vuelco en la viga H se impulsa con cilindros de aceite hidráulico, lo que garantiza suficiente fuerza para la operación;

2. Implementación en la línea de producción automática de vigas en H:

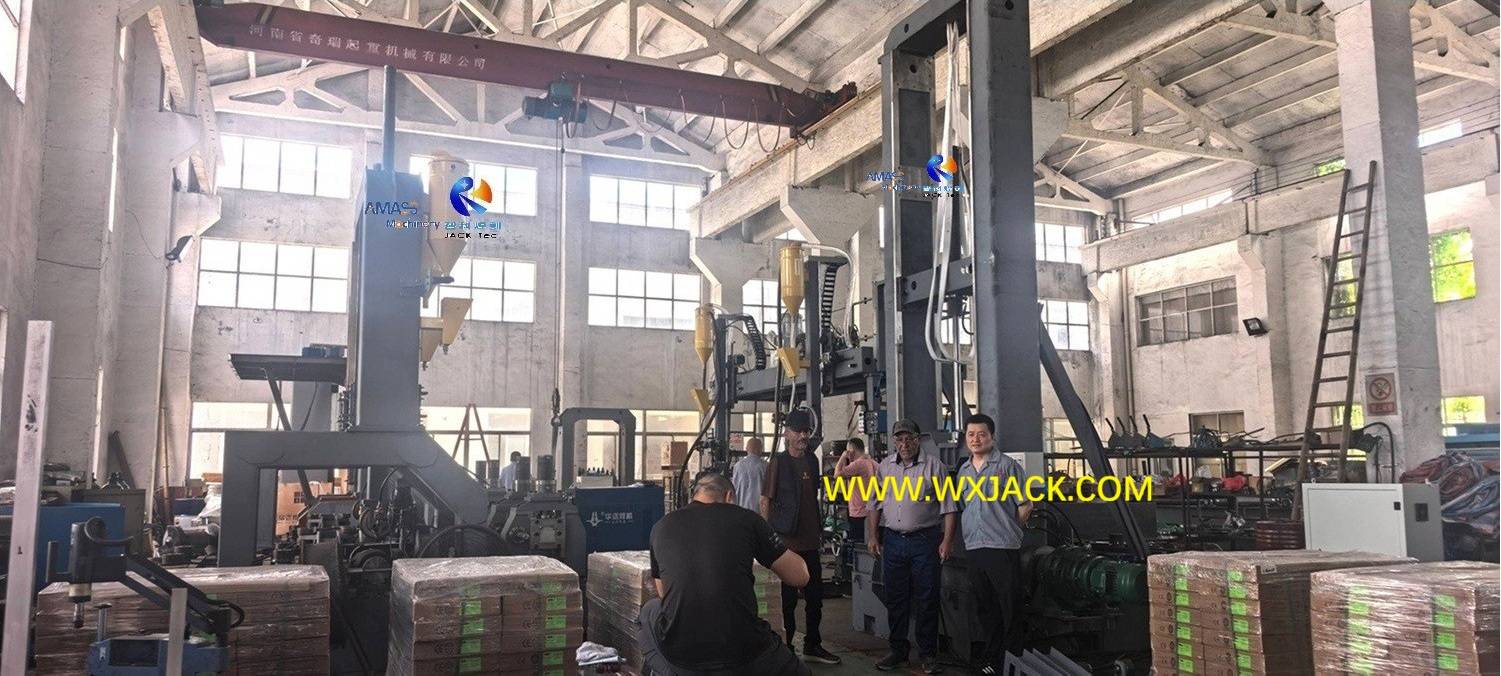

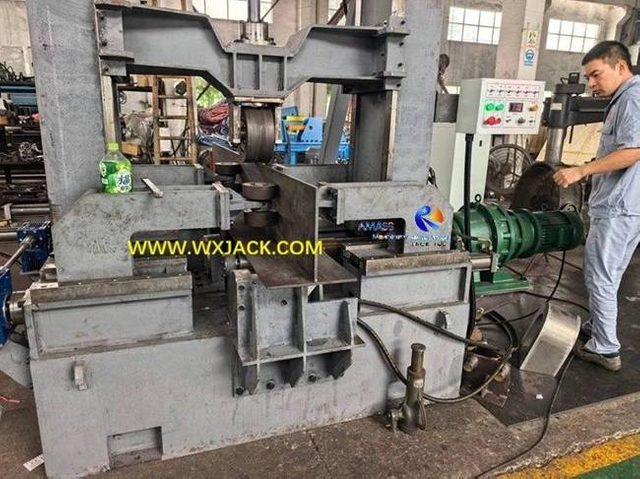

1) Z15/Z18/Z20 : bastidores con vuelco Máquina ensambladora de vigas en H de 90° , 3 juegos/grupo;

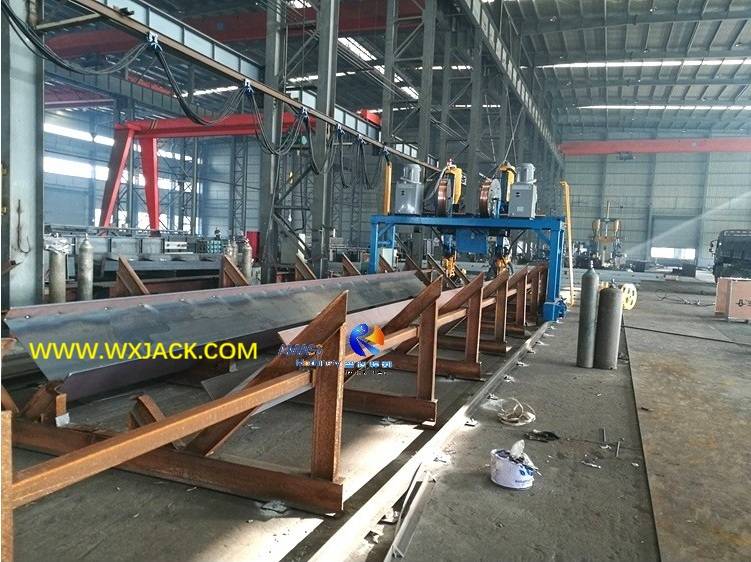

2) Máquina soldadora de vigas LHC H: bastidores con vuelco de 60° , 3 juegos/grupo; 3)

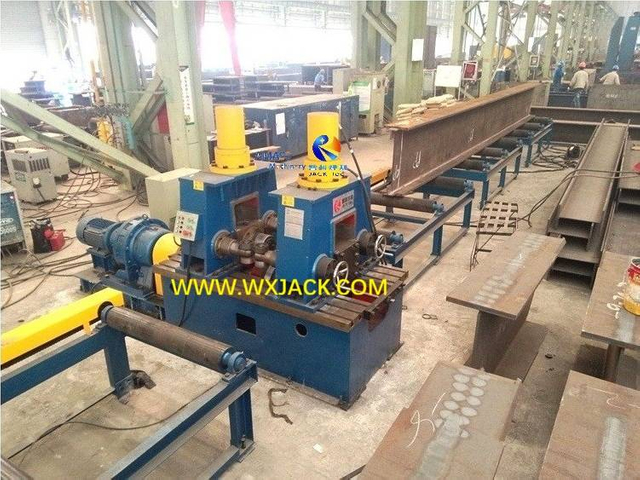

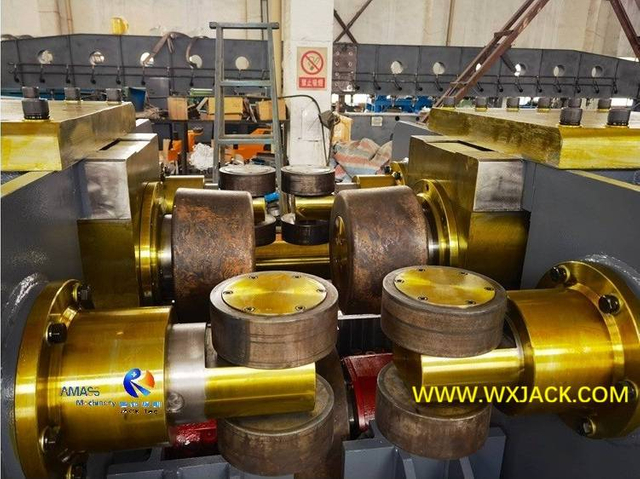

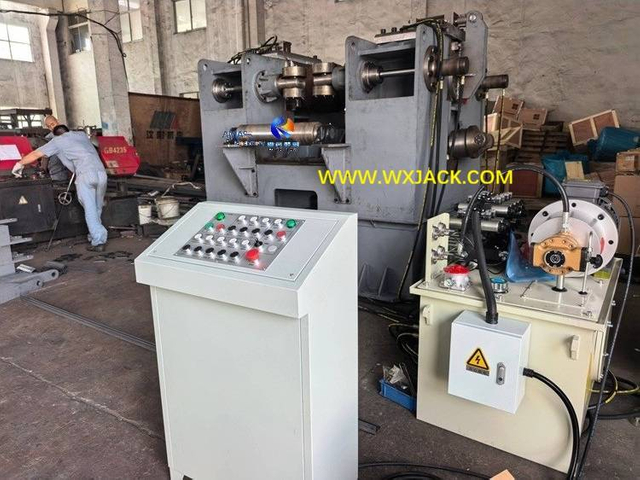

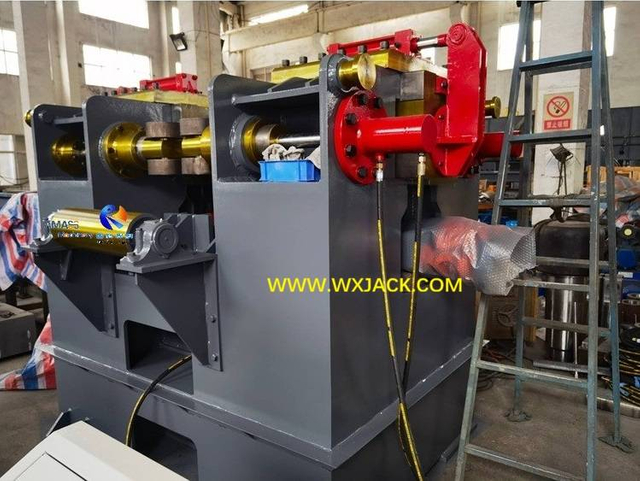

Máquina enderezadora de vigas HYJ40/800 H: bastidores con vuelco de 180° , 2 juegos/grupo.

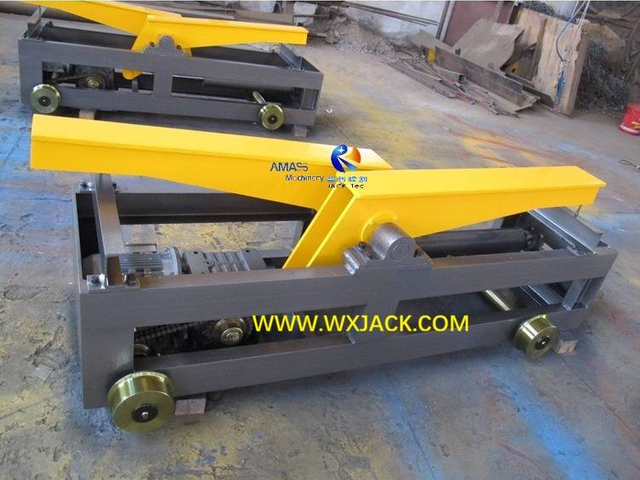

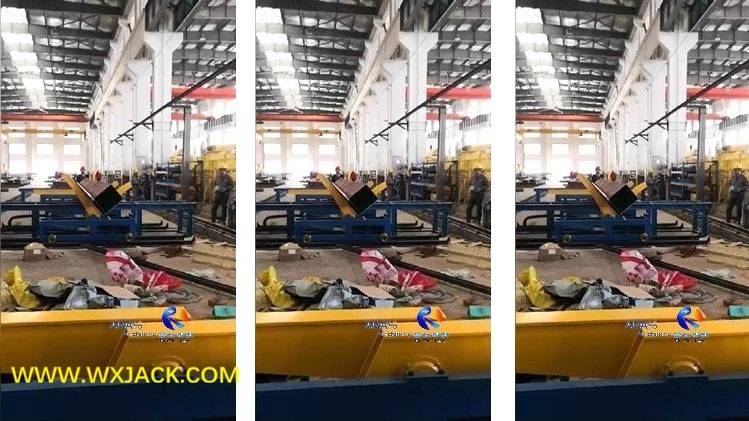

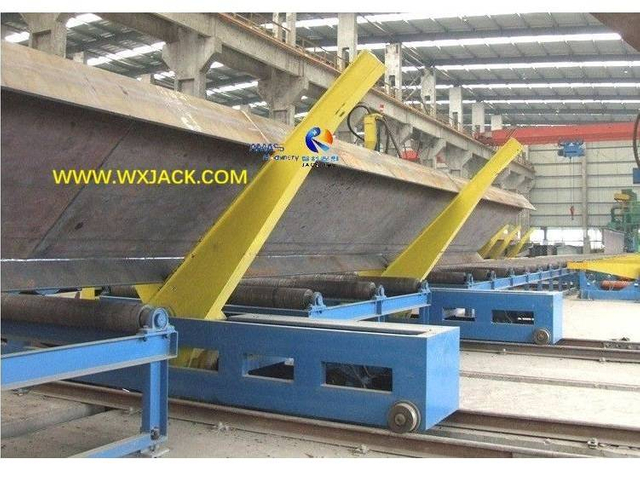

3. Estacionario y motorizado moviéndose 180°:

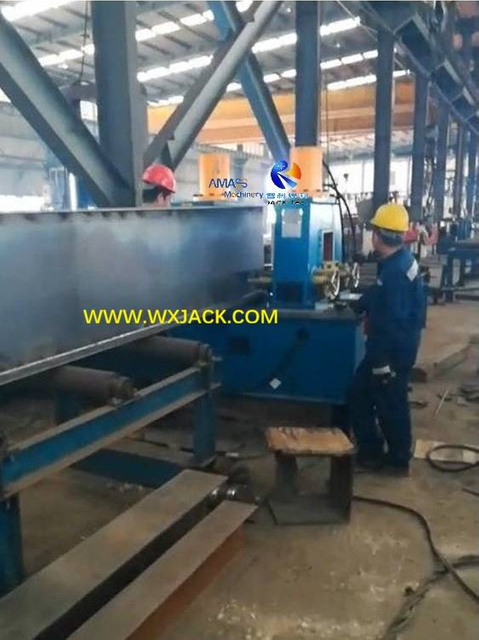

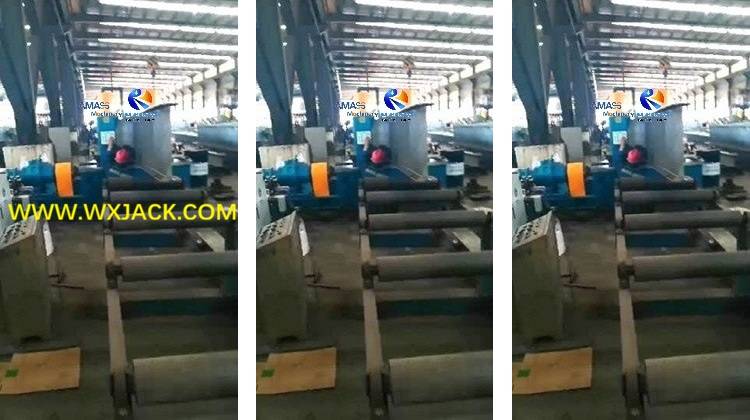

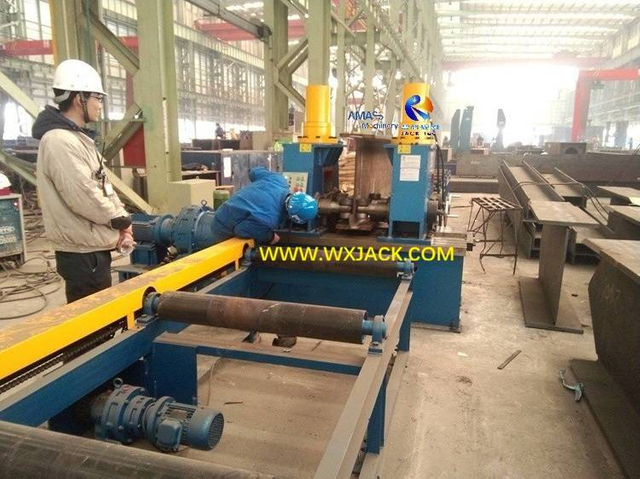

1) Los bastidores volcadores estacionarios se utilizan en la máquina enderezadora de vigas H, para voltear la viga H hacia el lado opuesto y enderezar la otra brida;

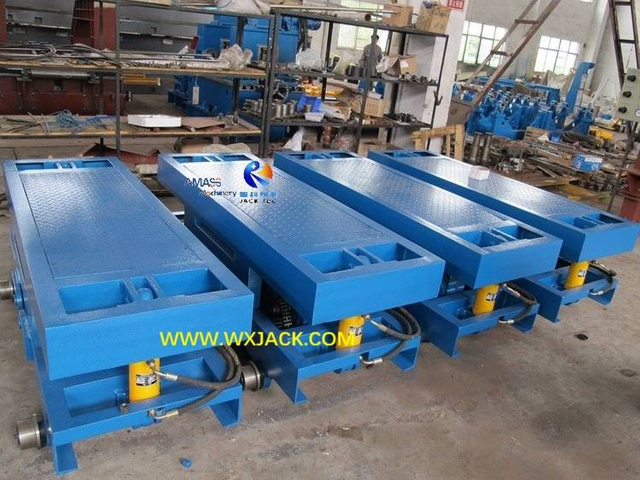

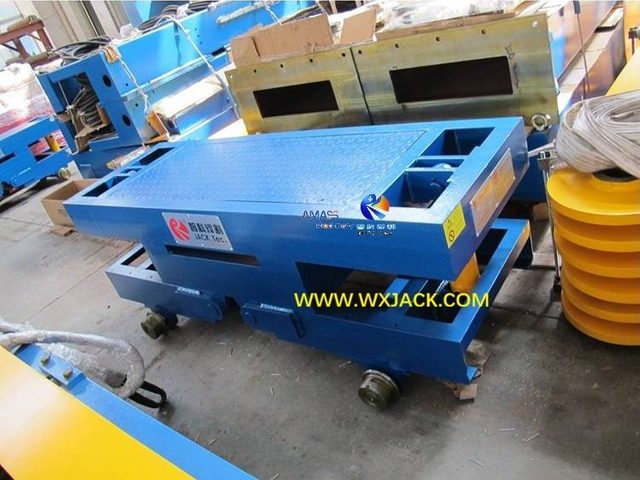

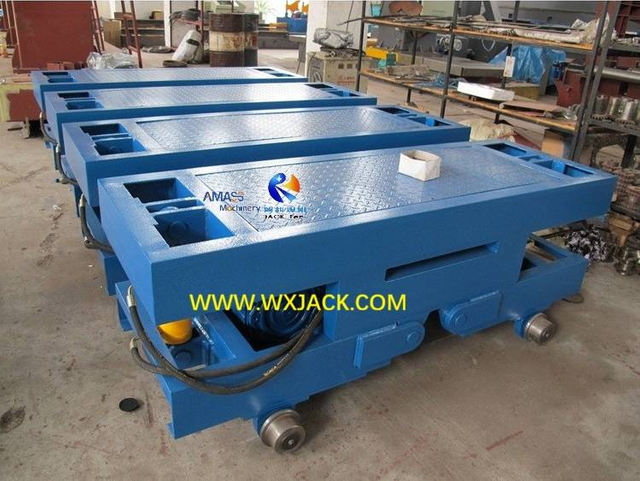

2) Los bastidores volcadores móviles accionados por motor se utilizan entre las diferentes estaciones de trabajo de la línea de producción de vigas H, para transferir y cambiar la orientación de las vigas H;

4. Parámetros técnicos:
