La función y aplicación de la máquina enderezadora de placas rígidas

1. Industrias y construcciones para el uso de máquinas enderezadoras de placas rígidas:

1) En las industrias de puentes grúa, construcción de puentes, maquinaria portuaria, etc., una de las piezas de trabajo importantes más utilizadas es Elemento de placa de viga de sección grande, que generalmente tiene tamaños de sección transversal de: Alto 1000 mm ~ 1500 mm, Ancho 1500 mm ~ 3000 mm, en una longitud total de 20 ma 30 m;
2) Estos elementos de placa de viga de sección grande se fabrican a partir de placas de refuerzo o placas nervadas, que se componen de una pieza de placa de acero de gran tamaño y se sueldan con 1 a 3 piezas de refuerzos en paralelo en su parte superior;

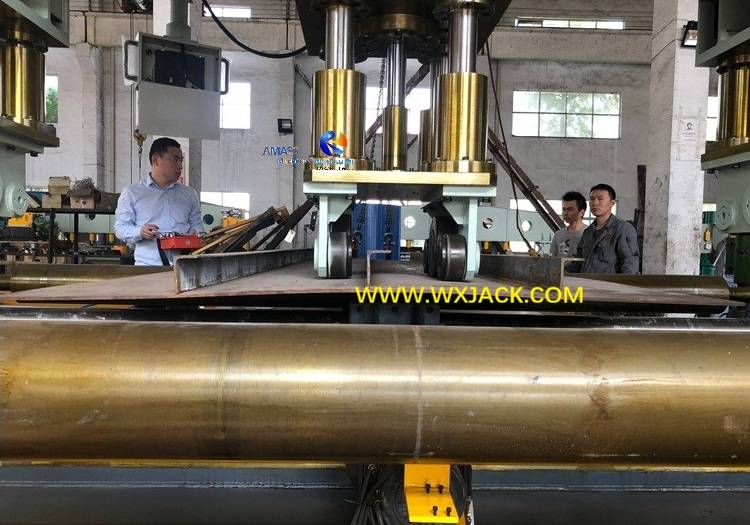

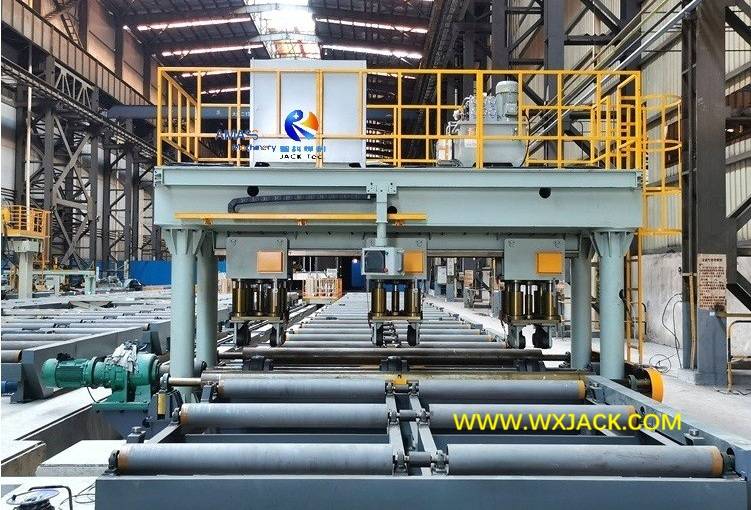

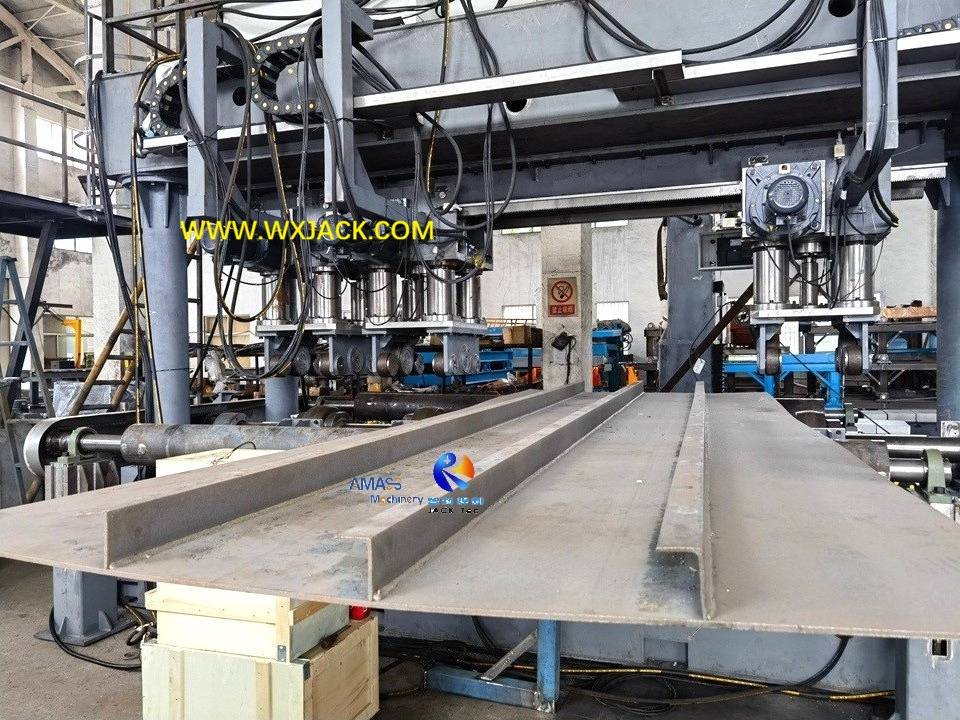

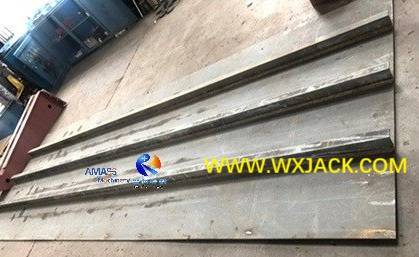

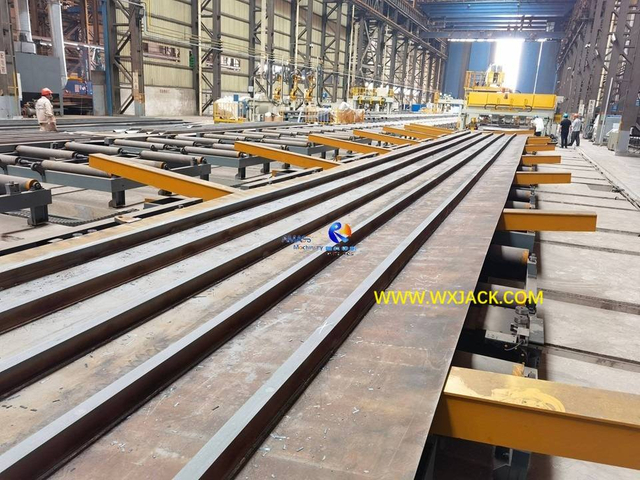

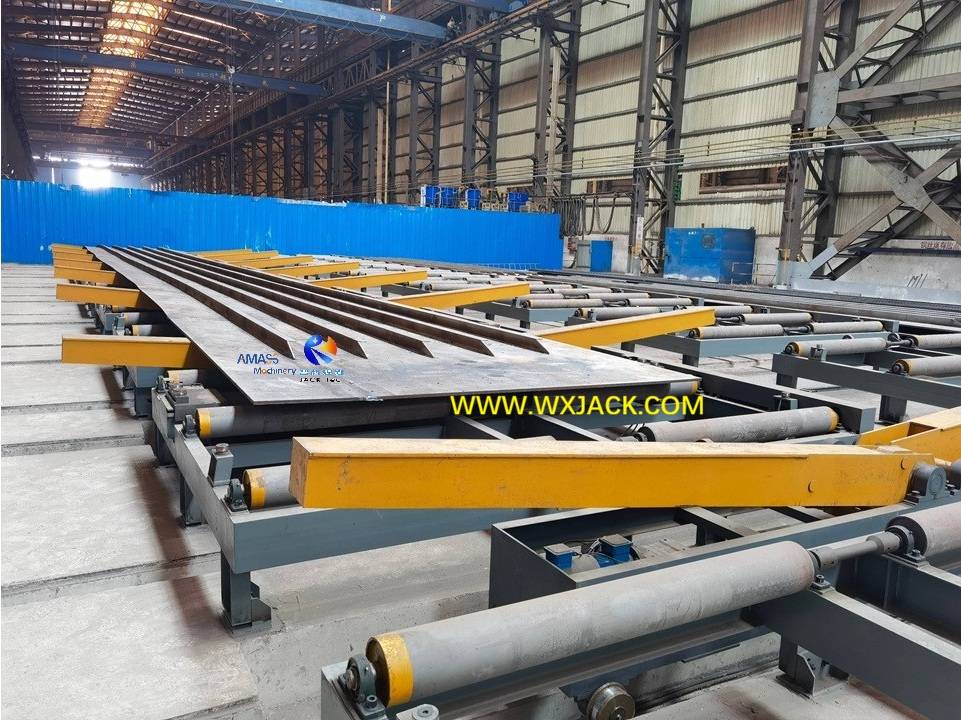

Un trozo de placa costal que se enderezó mediante la máquina enderezadora de placas costales: (Figura 1)

Máquina enderezadora de placas acanaladas Fig1 23- 微信图片_20210902135341

3) Al producir placas de refuerzo, después de soldar los refuerzos a la placa de acero, la placa de refuerzo formada generalmente presenta cierto grado de deformación debido a la soldadura.La máquina enderezadora de placas rígidas serie J, o llamada máquina enderezadora de placas nervadas, sirve para aplanar estas placas de refuerzo soldadas y deformadas:

2. El objetivo principal y la ventaja de la máquina enderezadora de placas de refuerzo:

1) En consecuencia, la máquina enderezadora de placas nervadas se aplica después de la estación de soldadura de placas nervadas, para enderezar la placa nervada deformada por la soldadura;

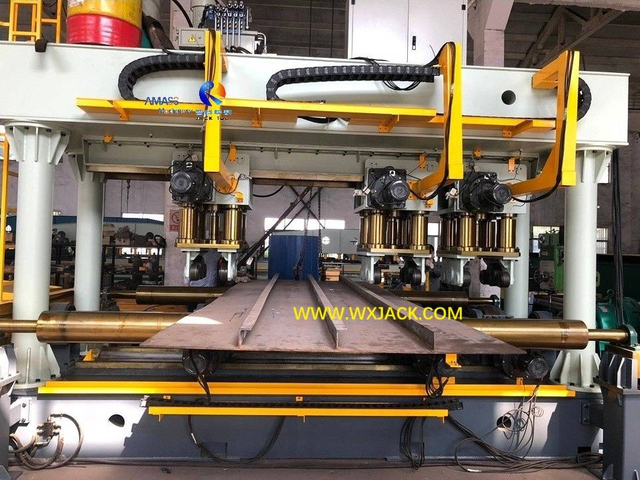

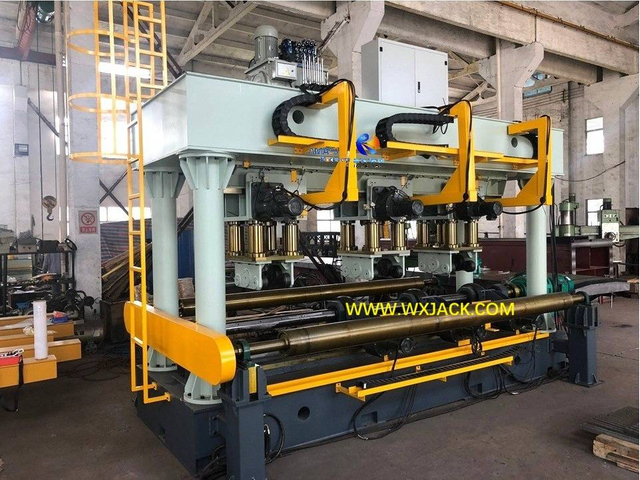

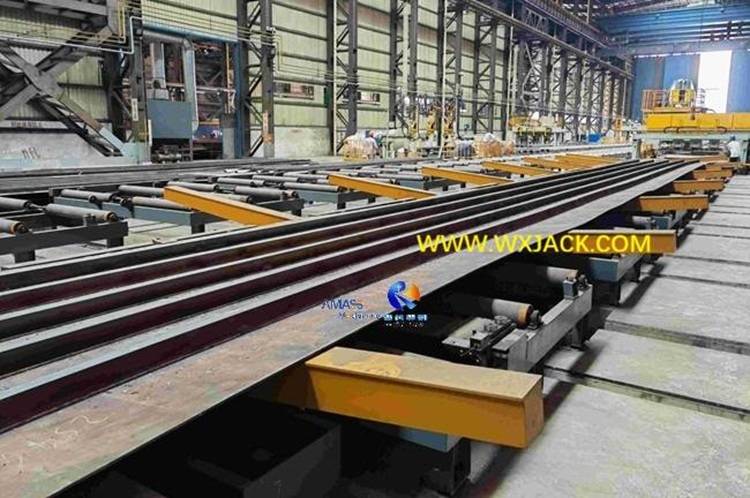

Un conjunto de máquina enderezadora de placas acanaladas Wuxi JACK y su pieza de placa de refuerzo: (Figura 2)

Máquina enderezadora de placas de refuerzo Fig2 - IMG_3318

2) Además, mediante el proceso de enderezamiento, se puede aliviar la tensión de las placas nervadas, lo que fortalece la resistencia integral del elemento de placa de viga de sección grande producido;
3) Las especificaciones de la placa de refuerzo aplicables a la máquina enderezadora de placas acanaladas: Ancho 1000 mm ~ 3000 mm, espesor 8 mm ~ 28 mm;Longitud 20 m ~ 30 m;

4) Para una comprensión rápida, consulte las diapositivas de resumen de '_{Máquina enderezadora de placas rígidas Wuxi JACK}'.

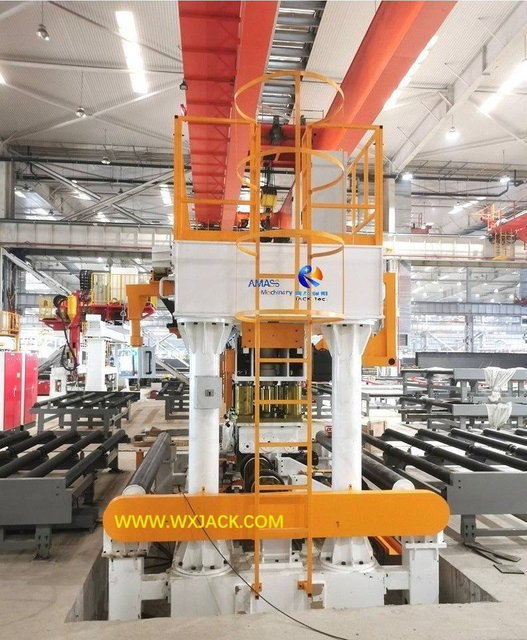

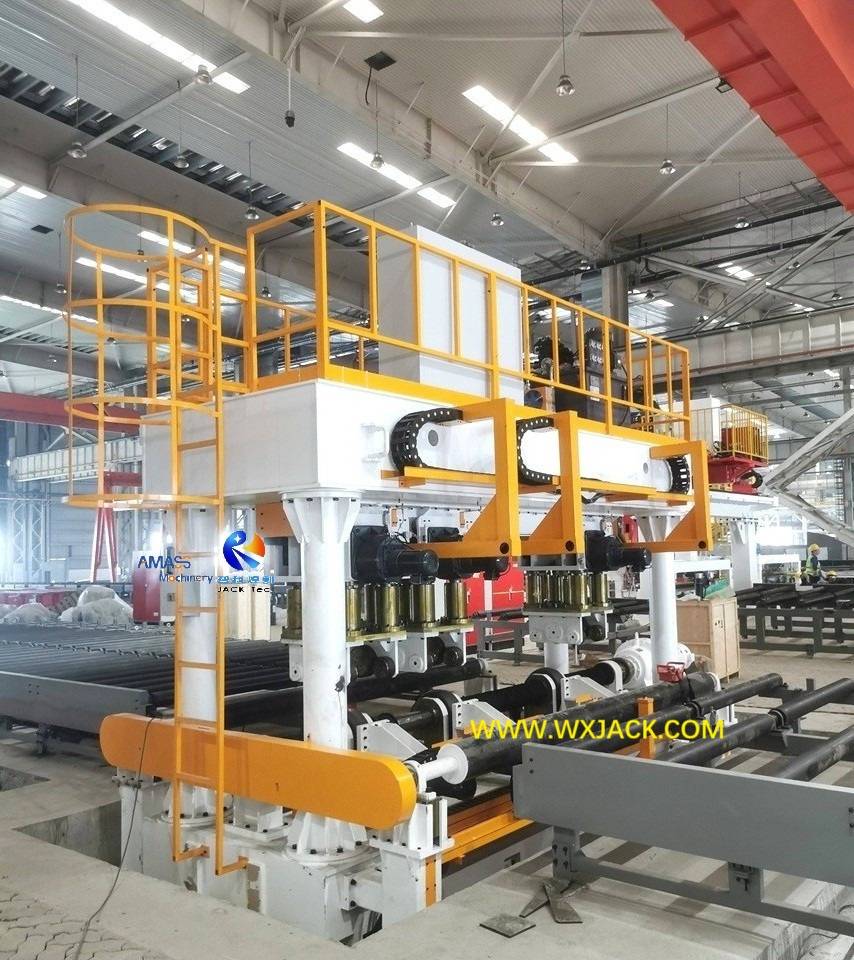

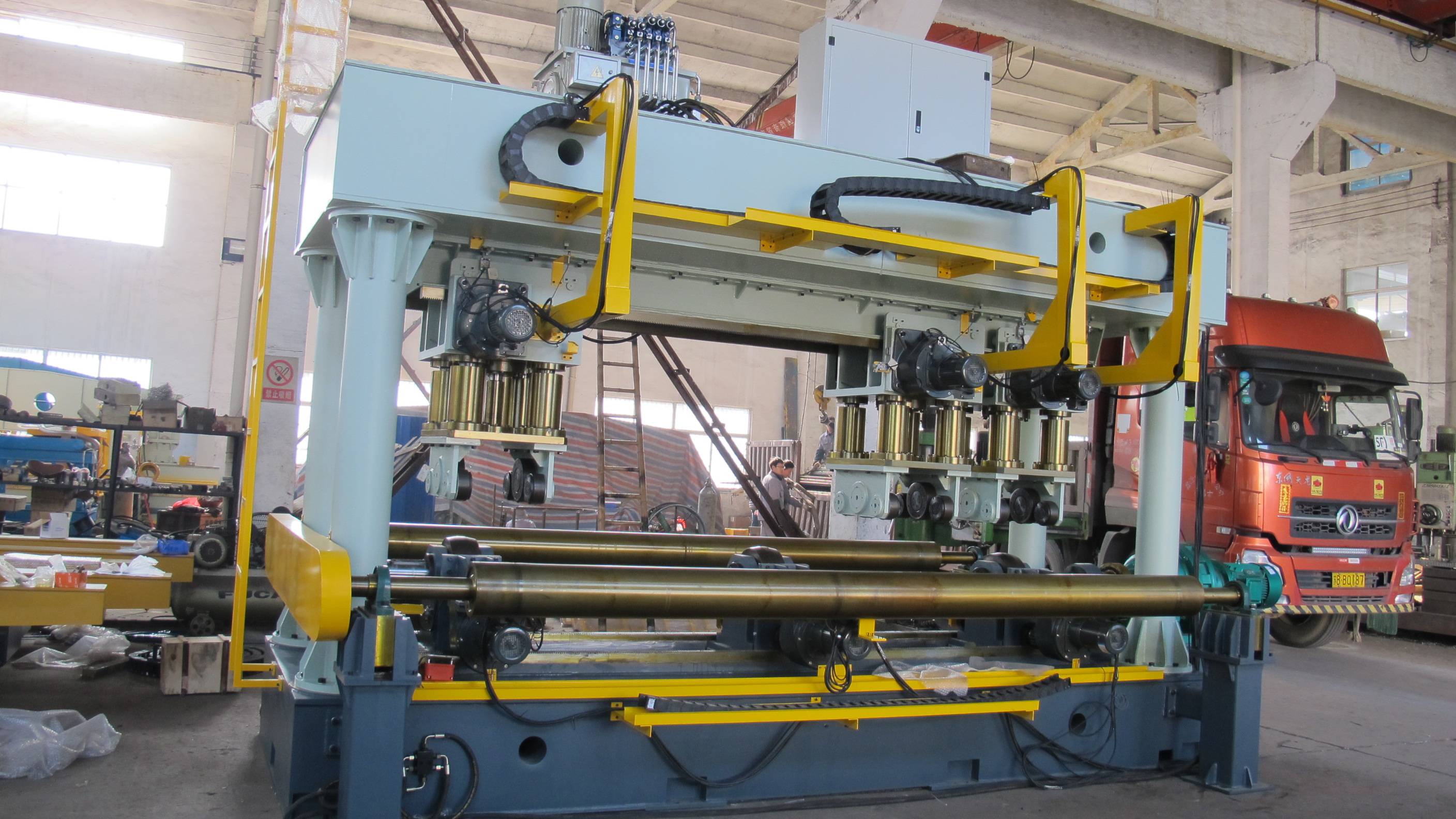

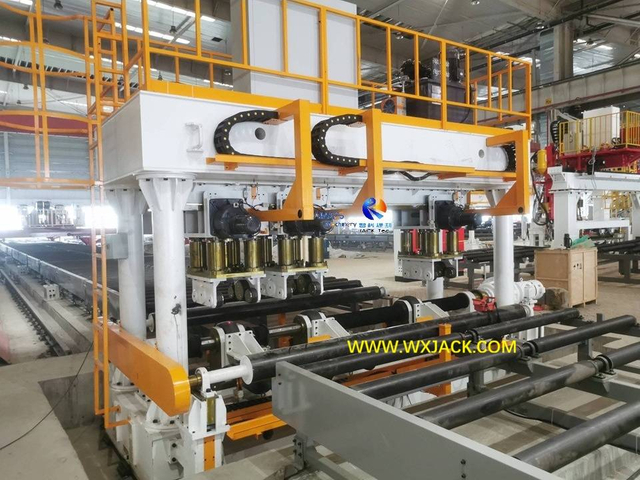

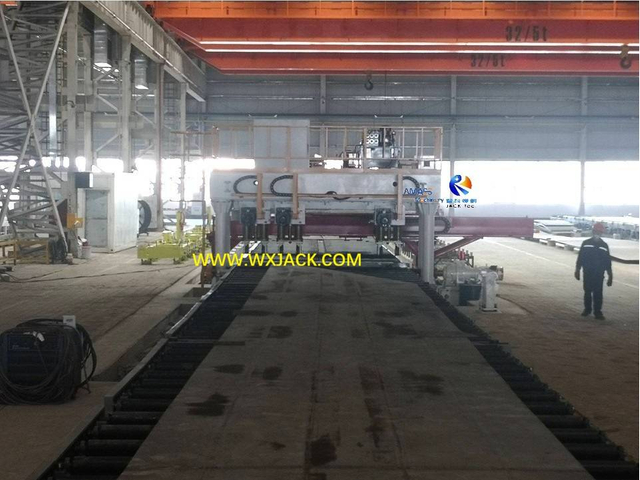

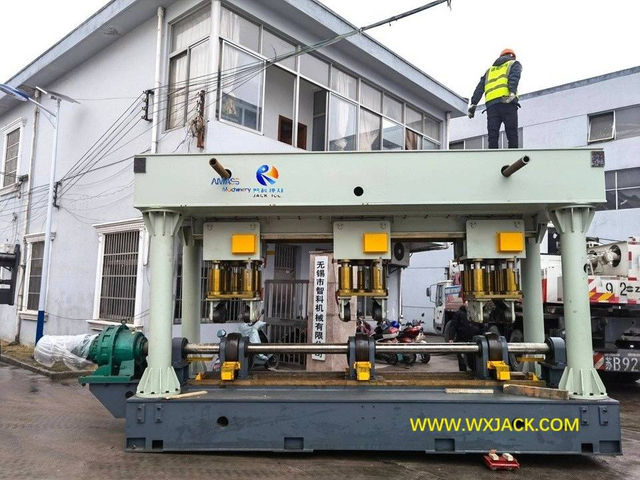

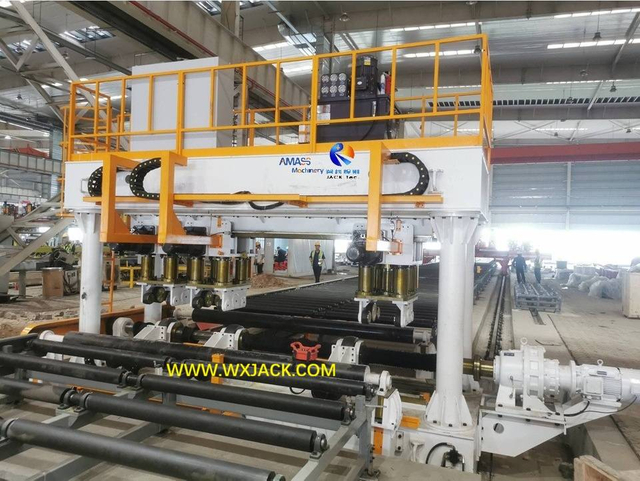

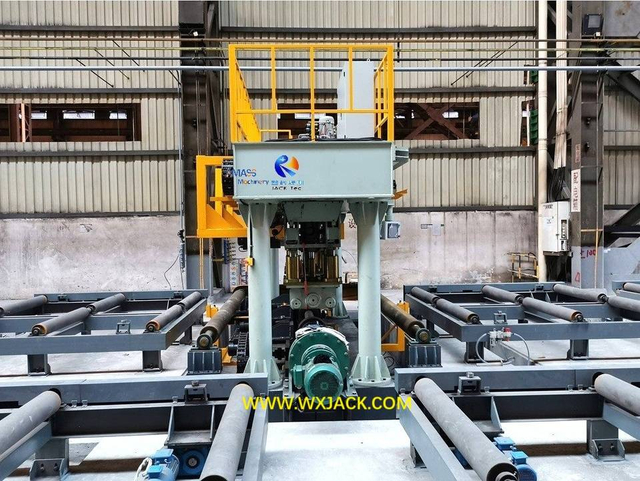

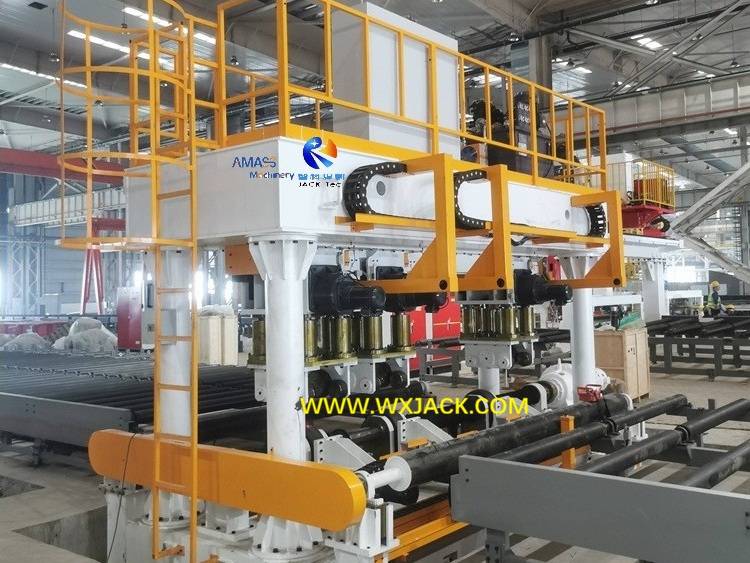

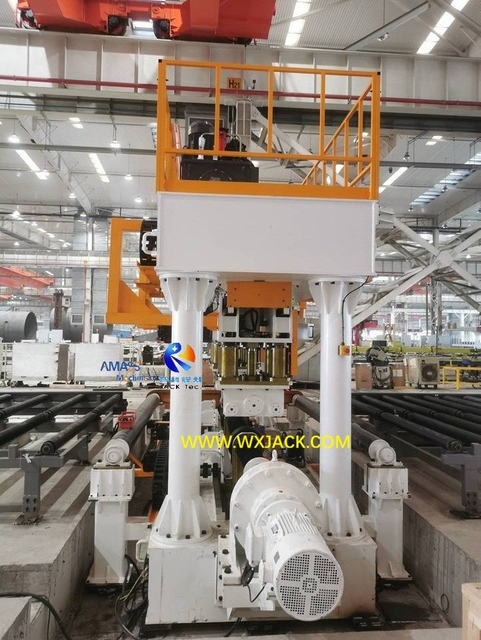

Diferentes modelos de la máquina enderezadora de placas de refuerzo Wuxi JACK J Series en producción, puesta en servicio y en el sitio del cliente

Unidades de trabajo principales de la máquina enderezadora de placas acanaladas

1 Stiffened Plate Straightening Machine 12- 微信图片_20210831171232

2 Stiffening Plate Straightening Machine 4- IMG_2614(20180321-225158)

3 Rib Plate Straightening Machine 30-微信图片_20210904083406

4 Ribbed Plate Straightening Machine 18- 微信图片_20210902135253

5 Stiffened Plate Straightening Machine 31- 微信图片_20210904083413

6 Stiffening Plate Straightening Machine 32- 微信图片_20210904083420

7 Rib Plate Straightening Machine 9- 微信图片_20210831171209

8 Stiffened Plate Straightening Machine 33- 微信图片_20210904083427

Elementos de trabajo de la máquina enderezadora de placas acanaladas

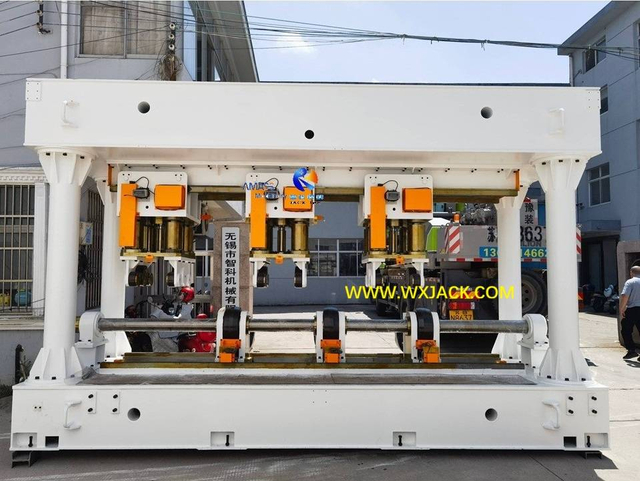

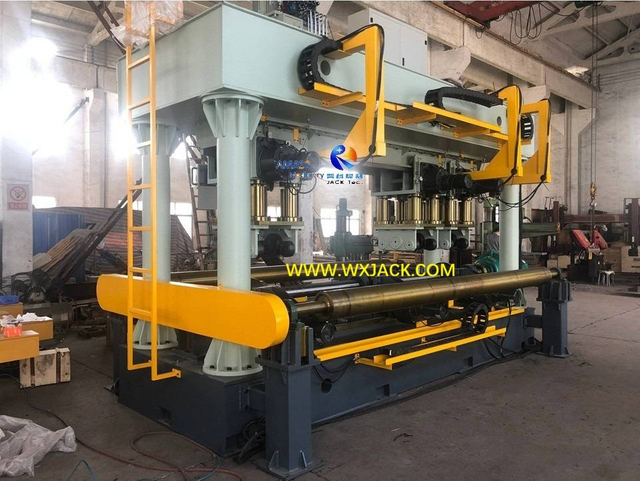

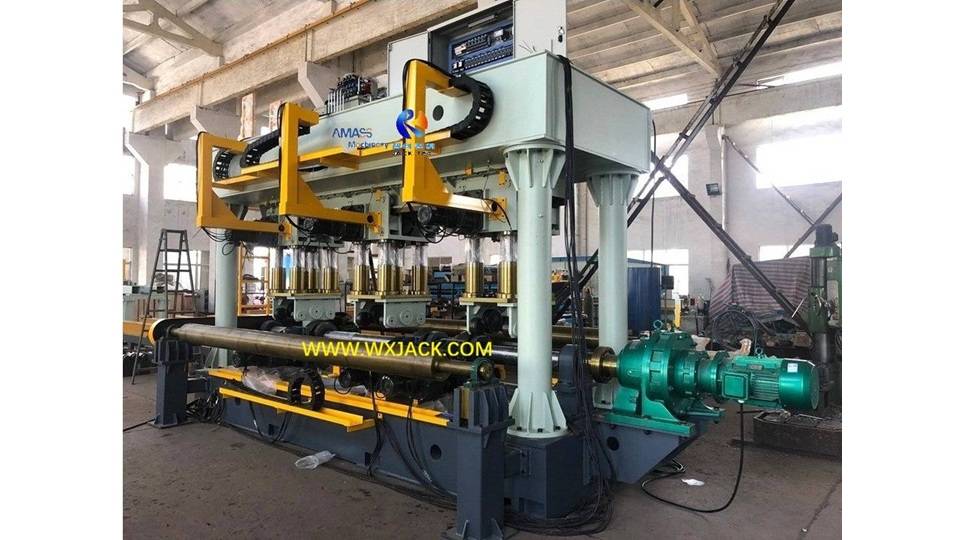

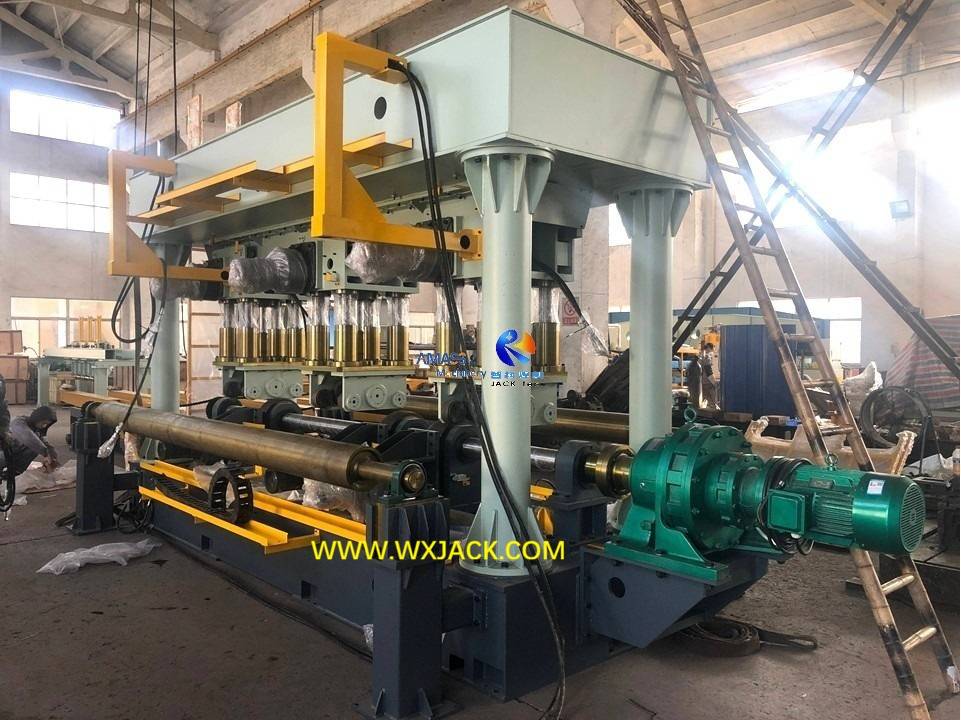

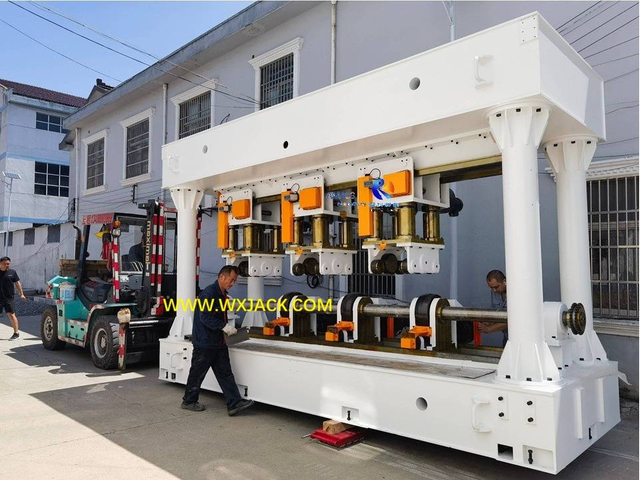

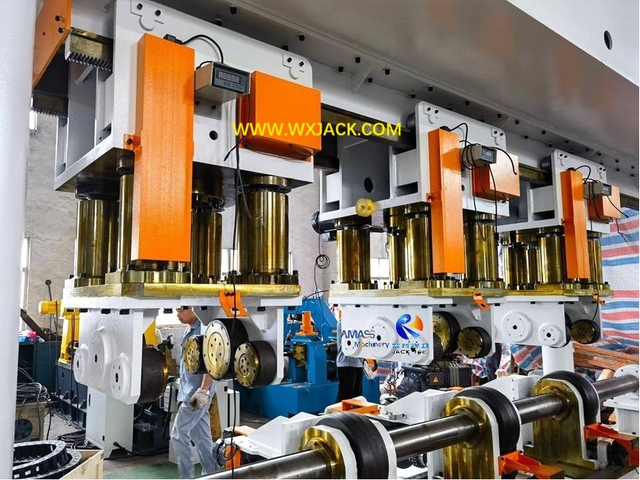

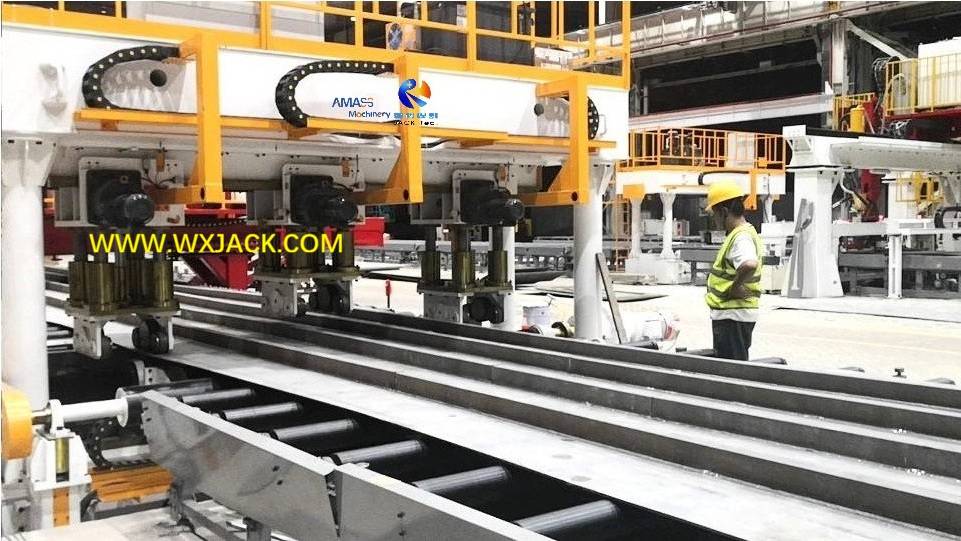

Las fotos desplazadas a la izquierda: La máquina enderezadora de placas acanaladas Wuxi JACK se compone de qué piezas, conjuntos y unidades de trabajo

Para enderezar una pieza de placa de refuerzo de manera efectiva, la máquina enderezadora de placas de refuerzo serie J utiliza sus células funcionales de:

1. Unidades de enderezamiento: Hay 3 juegos de grupos enderezadores en un juego de la máquina enderezadora de placas acanaladas Serie J.un conjunto del grupo enderezador consta de una sección enderezadora superior hacia abajo y un rodillo enderezador fijo inferior;
2. Unidad de enderezamiento Unidad de movimiento transversal: En la máquina enderezadora de placas acanaladas serie J, cada conjunto de la unidad enderezadora se puede mover horizontalmente para acomodar diferentes posiciones de refuerzos en la placa de acero;

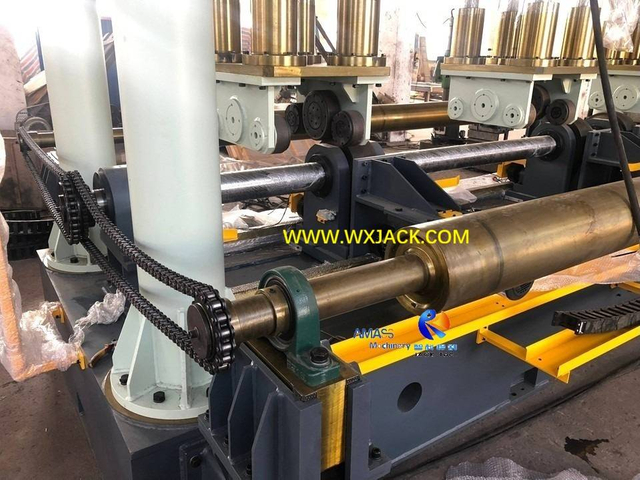

3. Rodillos de soporte inferiores: Durante el funcionamiento de la máquina enderezadora de placas rígidas, los rodillos de soporte inferiores tienen 2 funciones: sujetar la pieza de trabajo de la placa rígida y enviarla hacia adelante durante el período de enderezamiento, bajo el accionamiento del motor de CA.

Modelos y parámetros técnicos de la máquina enderezadora de placas acanaladas serie J

Máquina para enderezar placas de refuerzo

1. Resumen de las especificaciones técnicas de la máquina enderezadora de placas de refuerzo serie J:

1) Hay 2 modelos estándar de máquina enderezadora de placas rígidas serie J: J20 y J28, que se distinguen según el máx.Grosor de la placa nervada que se puede enderezar: 20 mm y 28 mm.Para una introducción detallada sobre el rendimiento, sistemas hidráulicos, mecanismos de seguridad, etc. de la máquina enderezadora de placas de refuerzo, consulte las secciones de producción correspondientes;
2) El intervalo de los refuerzos en la placa de refuerzo puede estar en el rango de 225 ~ 700 mm/min.;
3) En la máquina enderezadora de placas rígidas serie J, el trabajo de enderezamiento se realiza con un cilindro de aceite hidráulico;El avance de la placa de refuerzo se realiza mediante un motor de CA.

2. Parámetros técnicos de la máquina enderezadora de placas de refuerzo serie J:

Modelo de placa de refuerzo Máquina enderezadora	J20 / J28
Ancho de la pieza de trabajo	1000 ~ 3000 mm
Grosor del alisado	8 ~ 20/28 mm
Cantidad de unidad de enderezamiento	3 juegos
Rodillo alisador superior Trazo transversal	4000 milímetros
Mín.Alcance del rodillo enderezador superior	700 milímetros
Rango de intervalo de refuerzos	225 ~ 700 milímetros
Altura de la superficie de entrada y Transportador de salida	600 milímetros
Presión nominal del sistema hidráulico	25MPa
Máx.La presión del solitario Unidad de enderezamiento	30 toneladas
Especificación de la parte inferior Rodillo alisador	Cilindro de aceite de alta presión D125/d70-S200
Velocidad de alisado	6000 mm/min.
Carrera vertical de soporte Rodillos	40mm

Funcionamiento de la máquina enderezadora de placas rígidas serie J

1. Mecanismo operativo en la máquina enderezadora de placas de refuerzo serie J:

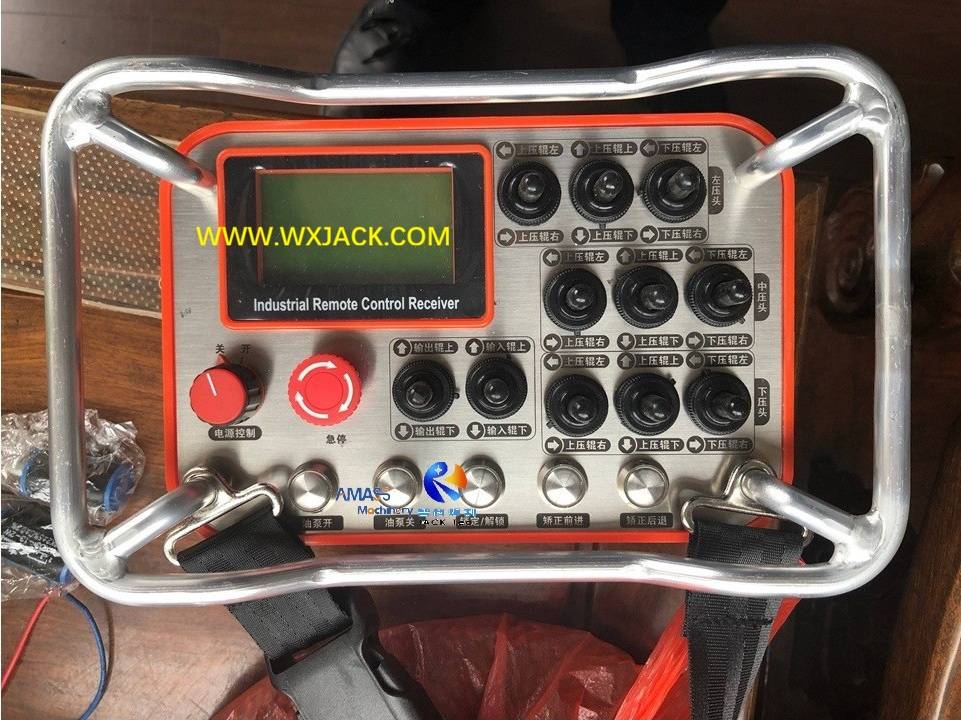

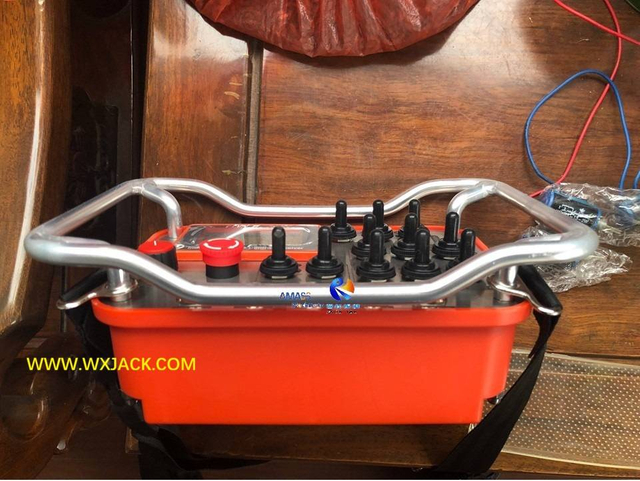

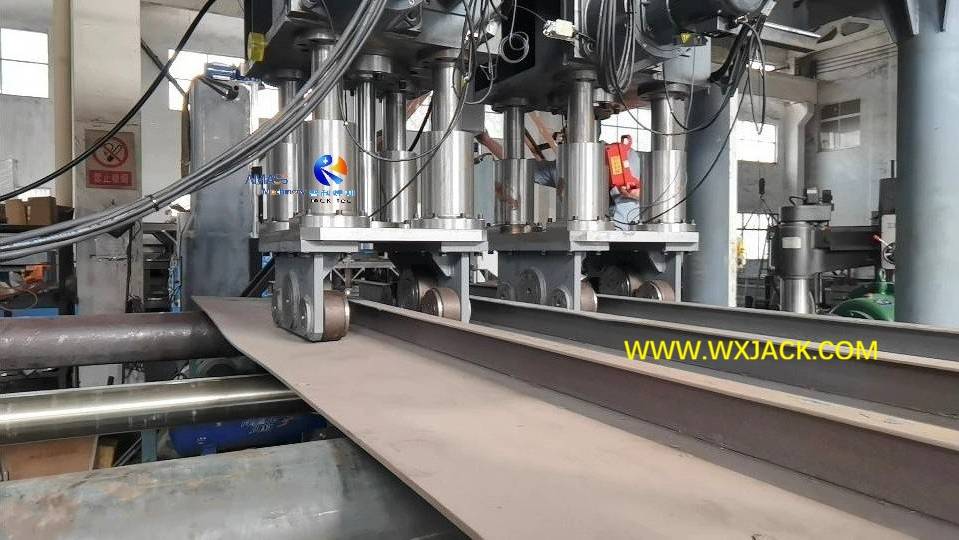

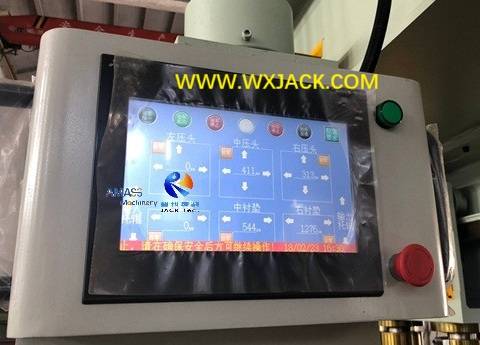

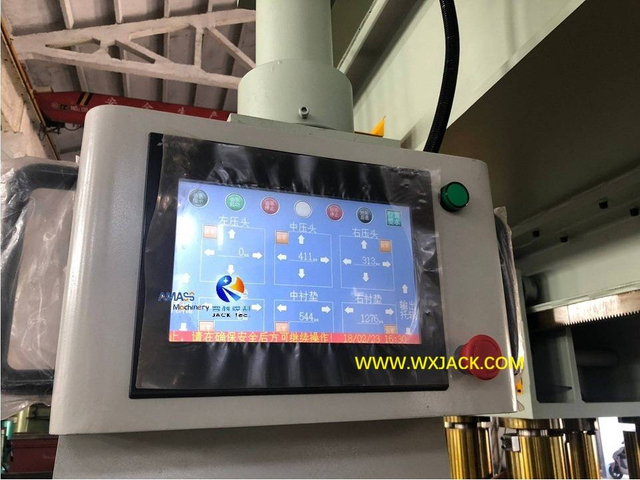

1) el 1^calle Foto: Para lograr un funcionamiento conveniente y flexible, el funcionamiento de la máquina enderezadora de placas acanaladas serie J se opera mediante un control remoto.Esto ayuda al operador a poder permanecer en cualquier posición que sea conveniente para la operación y el cumplimiento;

2) Para lograr el mejor y más preciso grado de efecto de enderezamiento en la Máquina Enderezadora de Placas Estriadas, la manipulación de los 3 conjuntos de unidades de enderezamiento se realiza individualmente: Cada uno de movimiento para cada uno de los rodillos enderezadores, en cada uno de los grupos de enderezamiento;
3) Comprobando los parámetros enumerados anteriormente, la velocidad de enderezamiento en la máquina enderezadora de placas rígidas serie J es constante: 6000 mm/min.

2. Ajuste de la posición transversal de la unidad enderezadora en la máquina enderezadora de placas acanaladas serie J:

1) El 2^{Dakota del Norte} Foto: Hay 3 juegos de unidades enderezadoras en un juego de la máquina enderezadora de placas acanaladas serie J.Como sabemos, los intervalos de las nervaduras en la placa nervada pueden estar en el rango de 225 ~ 700 mm, esto es para atender diferentes condiciones de aplicación en diferentes clientes;
2) En consecuencia, los 3 juegos de unidades enderezadoras se pueden mover hacia la izquierda y hacia la derecha a lo largo de la viga horizontal superior del marco principal, en la máquina enderezadora de placas de refuerzo serie J, según la condición de distribución de los refuerzos en la pieza de trabajo;
3) El cambio de posición transversal y el control de las unidades de enderezamiento es uno de los puntos técnicos centrales del sistema de control de la máquina enderezadora de placas acanaladas serie J: Se controla con PLC (controlador lógico programable), se detecta con un codificador y se acciona con un motor de CA.

3. Gestión del volumen de enderezamiento en la máquina enderezadora de placas rígidas serie J:

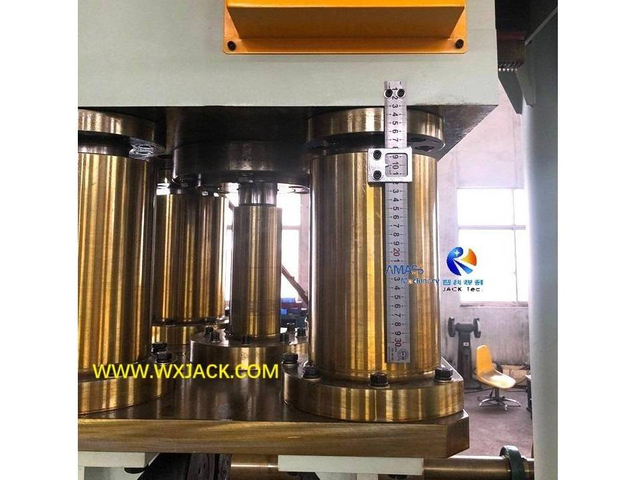

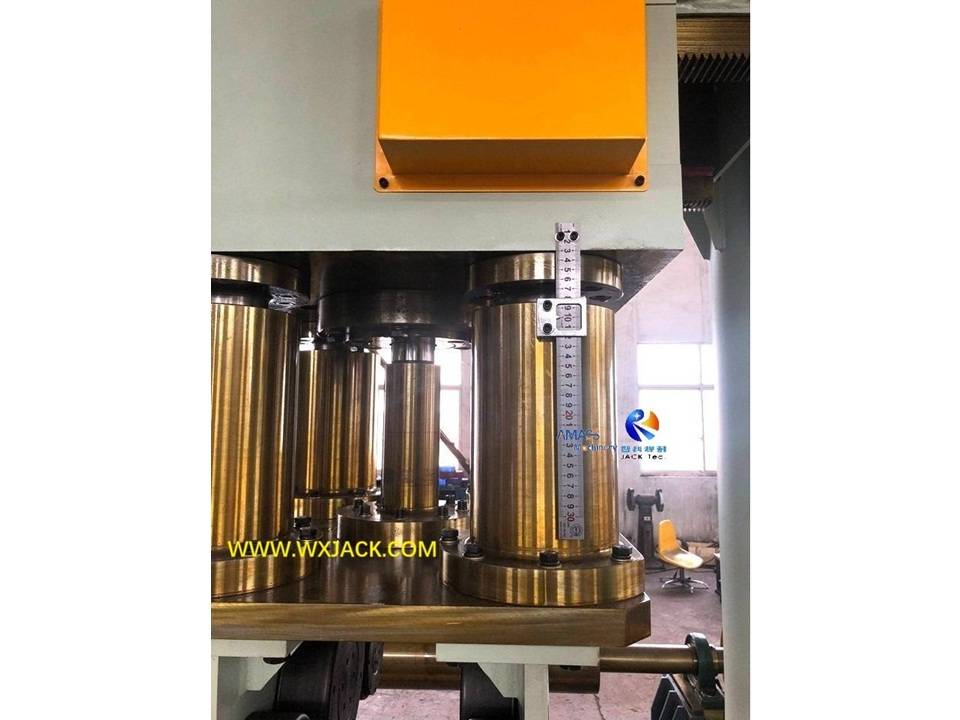

1) Los 3^tercero Foto: Hay una regla indicadora montada en el lado lateral de la sección de enderezamiento superior hacia abajo en cada una de las unidades de enderezamiento, que indica el recorrido descendente real de los rodillos en ese momento, durante el funcionamiento de la máquina enderezadora de placas de refuerzo;
2) El movimiento descendente de los rodillos enderezadores se impulsa con un cilindro de aceite hidráulico y se manipula mediante un interruptor de palanca en el control remoto de la máquina enderezadora de placas acanaladas serie J.

4. Paso de enderezamiento en la máquina enderezadora de placas acanaladas serie J:

1) Los 4^th Foto: Otra condición previa para un enderezamiento adecuado en la máquina enderezadora de placas rígidas serie J es, en cada conjunto del grupo enderezador, La línea central de los rodillos enderezadores fijos superior hacia abajo e inferior debe ser colineal., esto se garantiza mediante el funcionamiento del PLC y del codificador;
2) La longitud total de la placa de refuerzo puede ser de entre 20 y 30 m.Con su desplazamiento a través del bastidor principal de la máquina enderezadora de placas de refuerzo serie J, se enderezó la pieza completa de la placa de refuerzo.

Estructura y principio de funcionamiento de la máquina enderezadora de placas acanaladas

1. Estructura integral de la máquina enderezadora de placas rígidas:

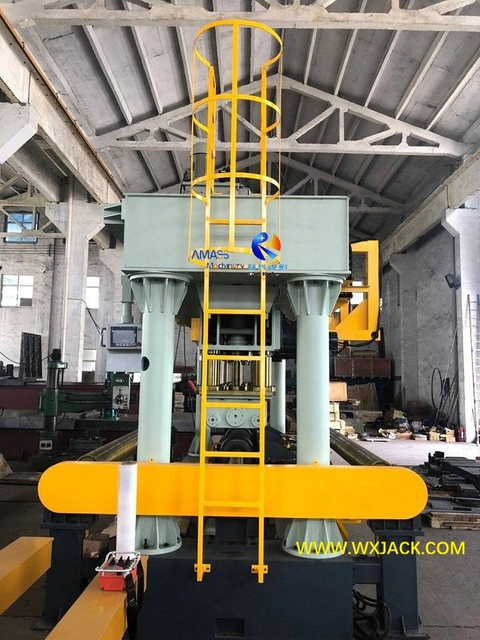

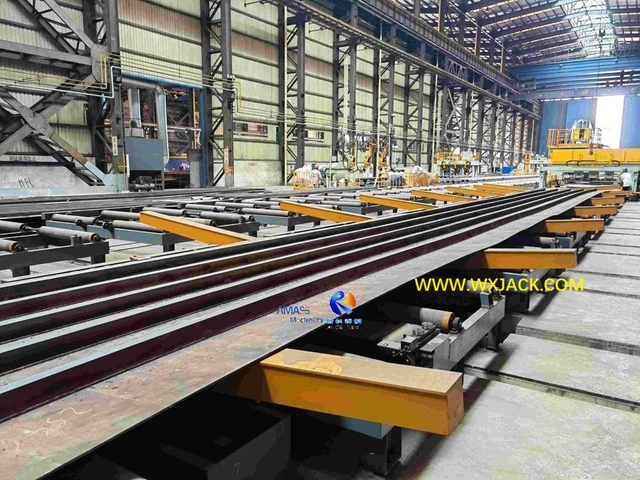

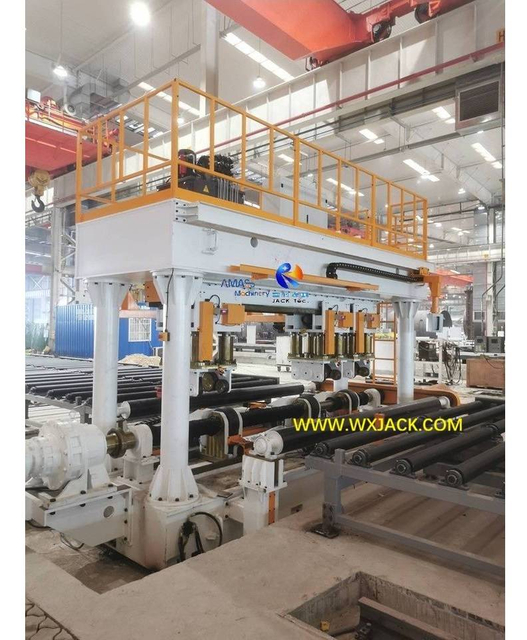

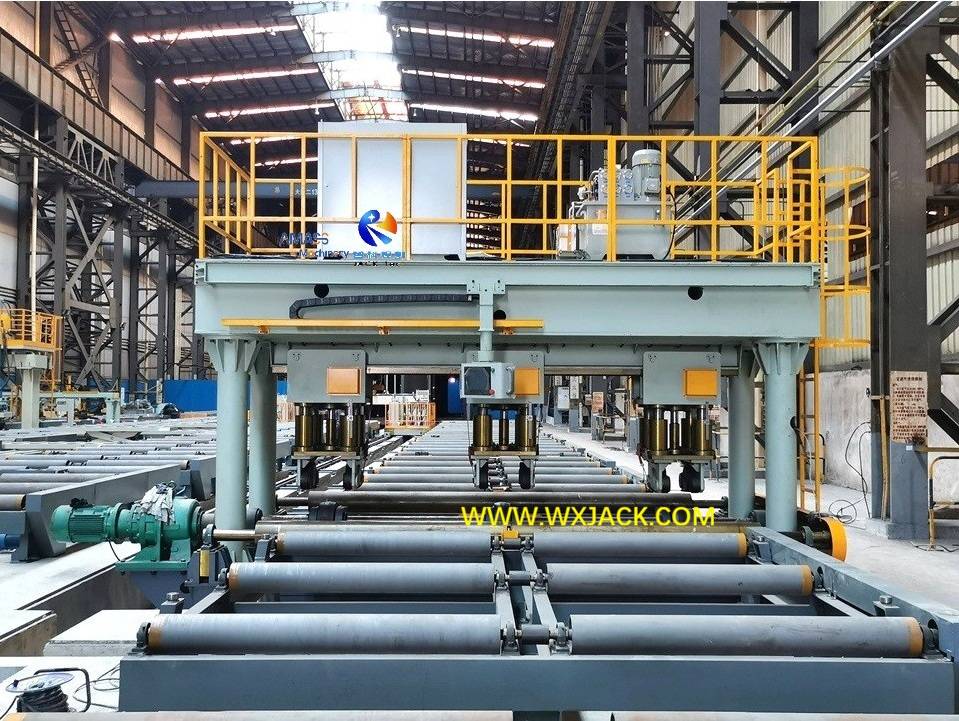

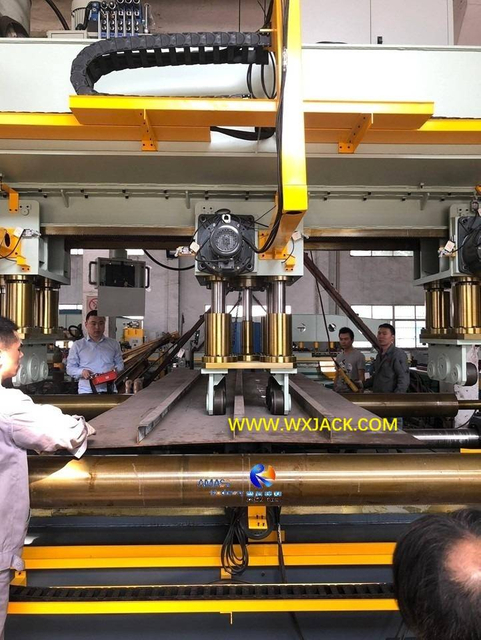

1) El 1^calle y 2^{Dakota del Norte} Foto: Un conjunto de la máquina enderezadora de placas acanaladas serie J se puede dividir en 3 grupos generales: bastidor principal, transportador de entrada y transportador de salida;

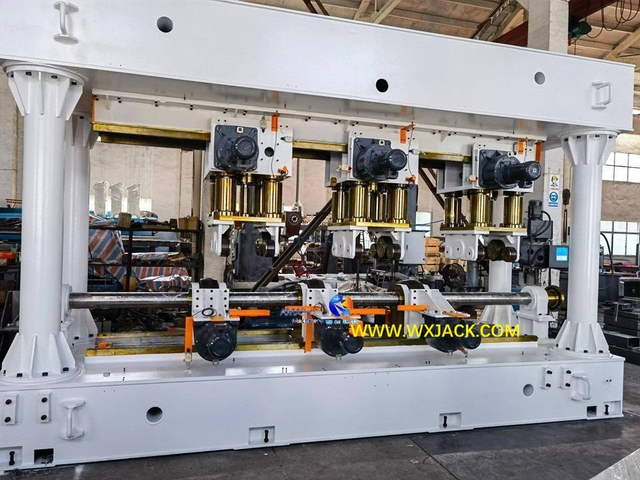

2) Marco principal Está en la estructura de un marco de caja de base sólida.Es la zona central de trabajo de la Máquina Enderezadora de Placas de Rigidez;
3) Rodillos de soporte: Como se puede ver desde el 1^calle y 2^{Dakota del Norte} foto, hay 1 pieza de rodillo de soporte delantero y 1 pieza de rodillo de soporte trasero, distribuidas en la entrada y salida del bastidor principal respectivamente.Estos rodillos de soporte tienen una carrera vertical de 40 mm, 20 mm más arriba y 20 mm más abajo que la superficie superior del rodillo transportador, respectivamente.Esto es para facilitar la carga en la placa de refuerzo, antes de la puesta en funcionamiento oficial de la máquina enderezadora de placas de refuerzo;
4) Tableros de control y estación de bomba hidráulica. de la máquina enderezadora de placas de refuerzo están ubicadas en la plataforma superior del marco principal.El personal puede subir a través de escaleras laterales.

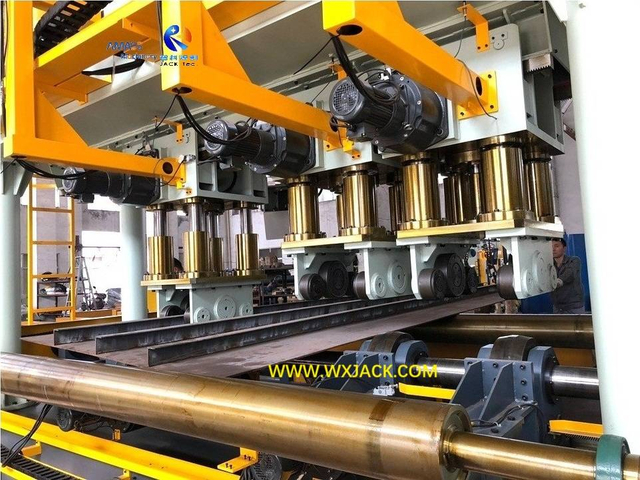

2. Unidades enderezadoras de la máquina enderezadora de placas rígidas serie J:

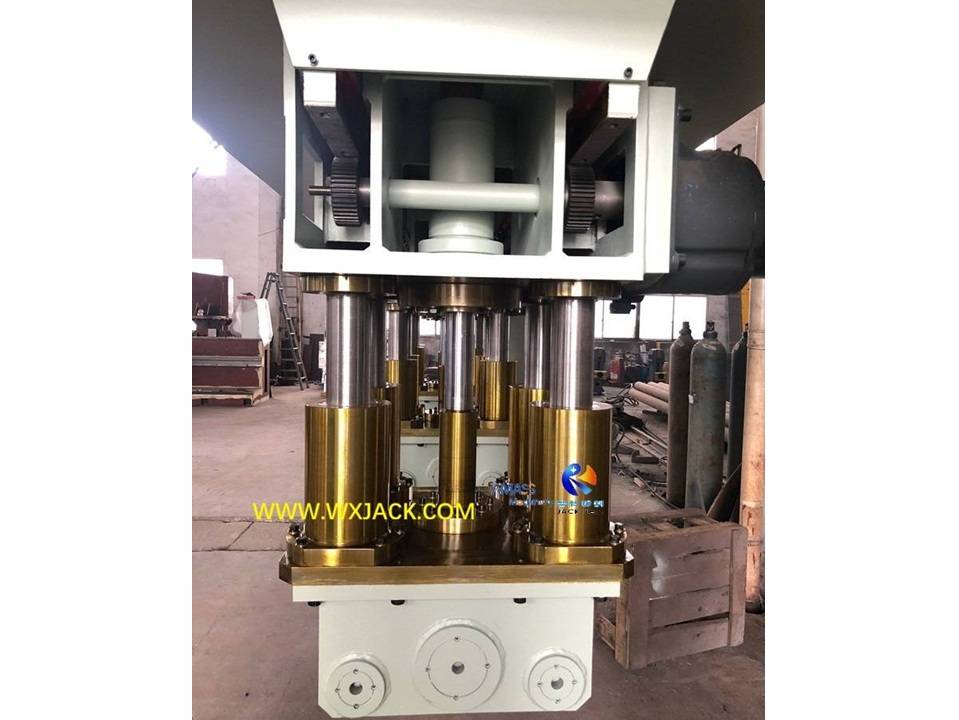

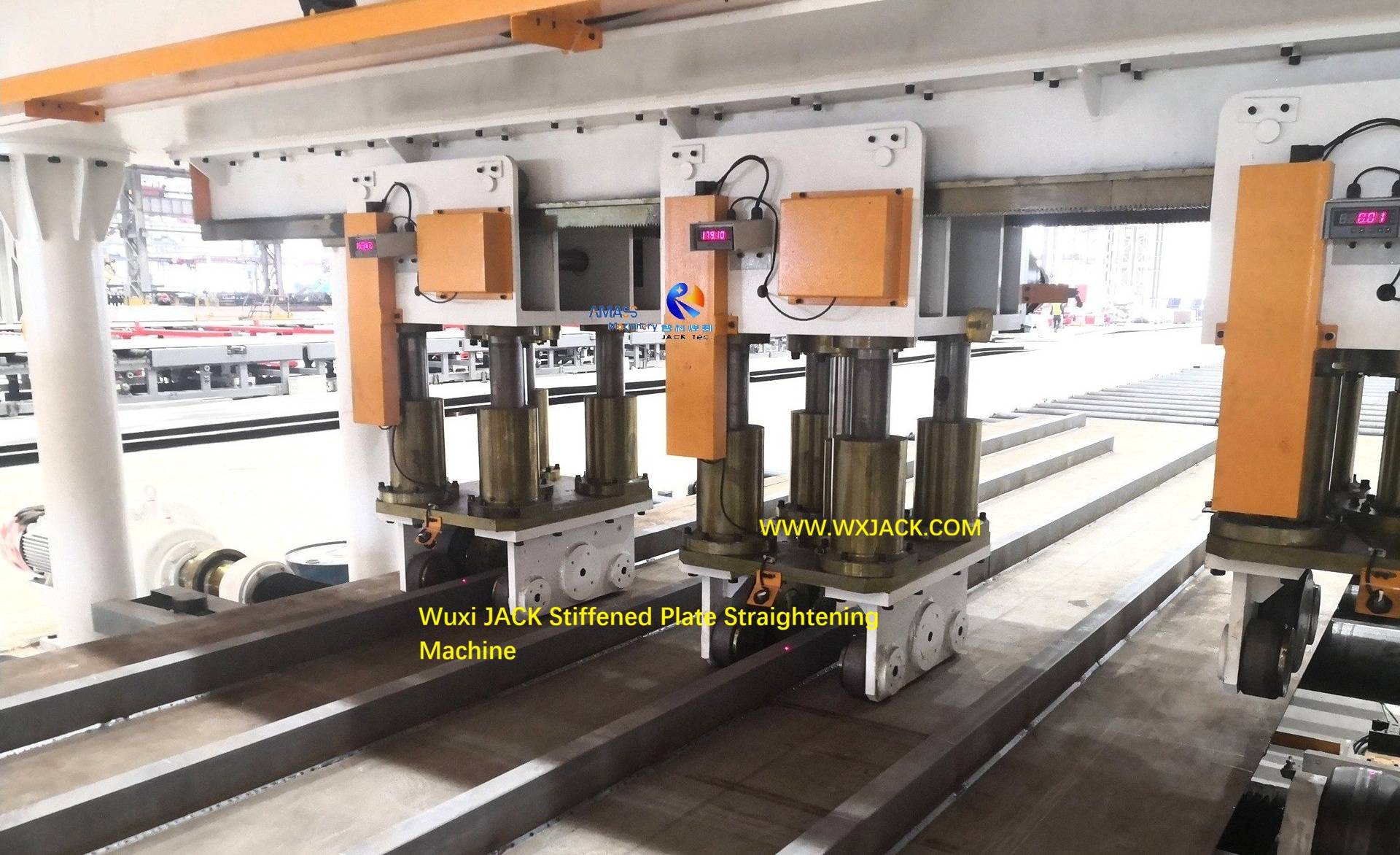

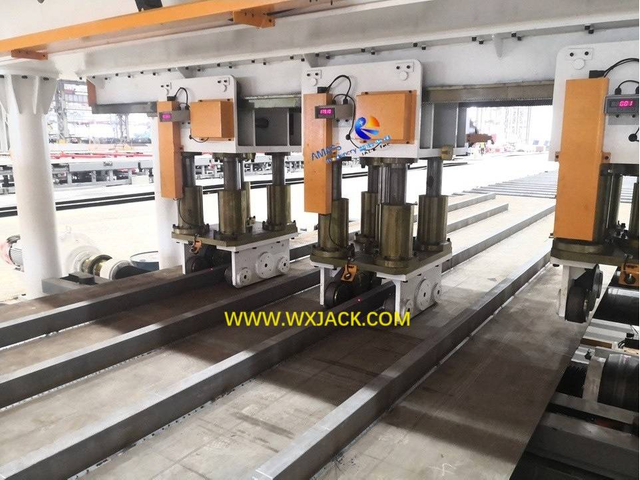

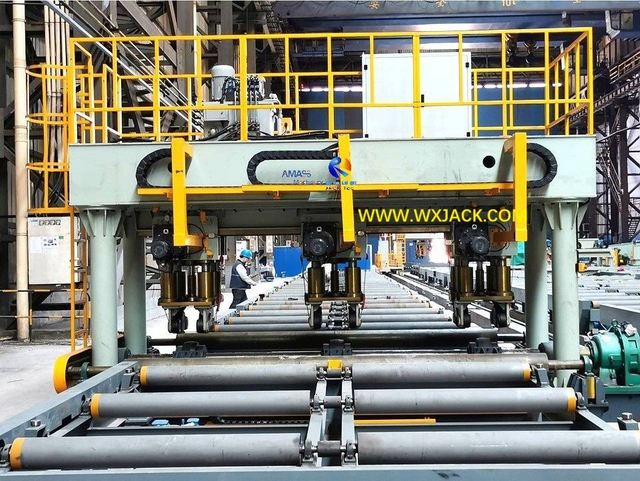

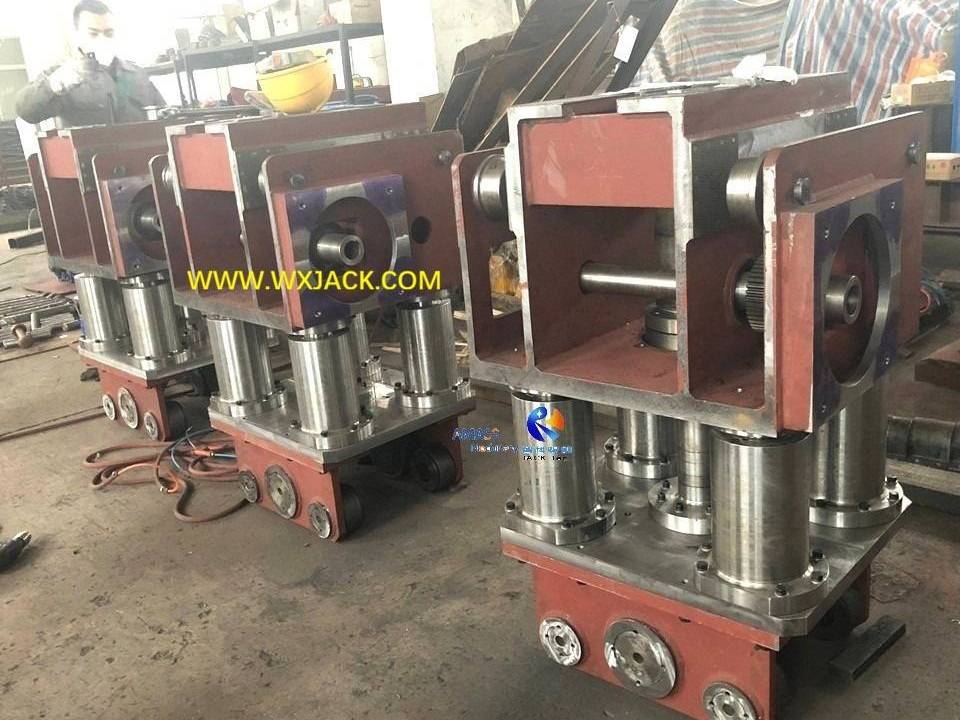

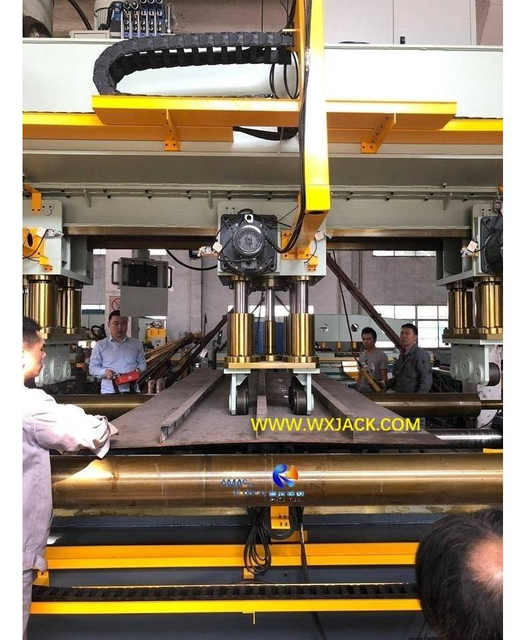

1) Los 3^tercero y 4^th Fotos: Los 3 juegos de unidades de enderezamiento se ensamblan en la viga horizontal superior del marco principal;
2) Para adaptarse a tipos específicos de placas nervadas que se procesarán en la máquina enderezadora de placas nervadas serie J, el movimiento transversal de las unidades enderezadoras se guía con un riel guía lineal preciso, se transmite con engranajes y cremallera, se controla con PLC y codificador, se protege con interruptor de proximidad. y accionado con motor de CA;

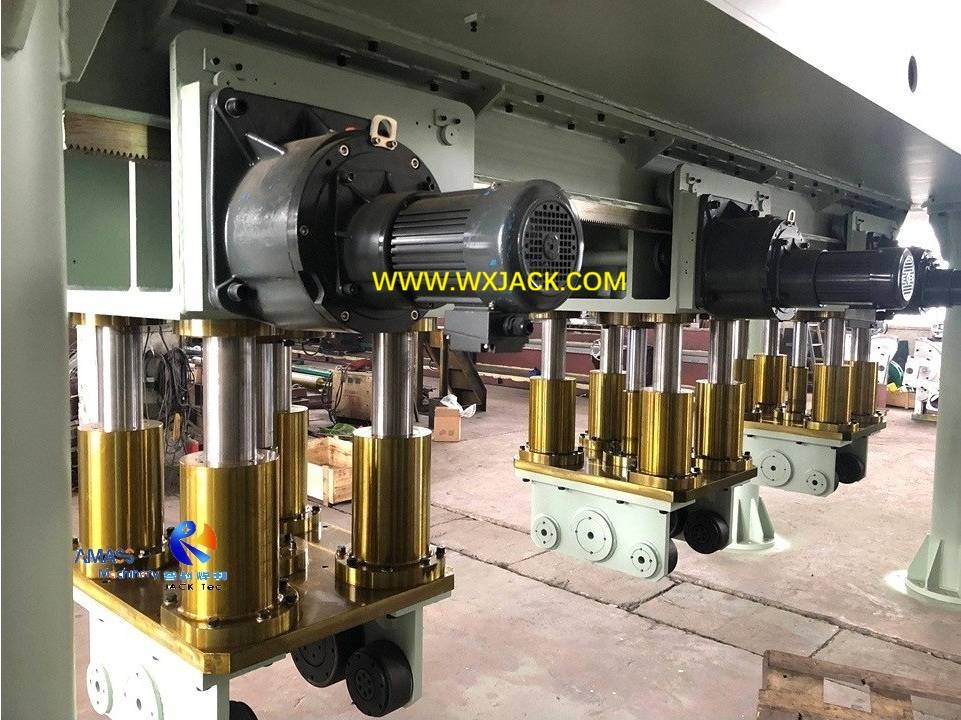

3) Para cada conjunto de unidad enderezadora de la máquina enderezadora de placas acanaladas serie J, hay 2 pares de rodillos enderezadores instalados uno frente al otro: Las 3 piezas de rodillos superiores hacia abajo (1 pieza de rodillo principal más grande en el medio y 2 piezas de rodillos esclavos en ambos lados), así como 1 pieza de rodillo estacionario inferior (solo gira, sin movimiento vertical).Este diseño garantiza un trabajo de enderezamiento firme y confiable en la máquina enderezadora de placas rígidas serie J;
4) los 4^th Foto: Las 3 piezas de rodillos enderezadores estacionarios inferiores están conectadas en una celda integral por medio de un eje giratorio.Durante el funcionamiento de la máquina enderezadora de placas de refuerzo serie J, el funcionamiento en fase de los 3 rodillos inferiores se transmite con cadenas y ruedas dentadas.

3. Modo de conducción en la máquina enderezadora de placas de refuerzo serie J:

En pocas palabras, los 2 trabajos principales durante la operación de la máquina enderezadora de placas de refuerzo: el enderezamiento vertical se realiza mediante un cilindro de aceite hidráulico y el transporte horizontal de la placa de refuerzo se realiza mediante un motor reductor de alta potencia.

Aplicación y equipos relacionados de la máquina enderezadora longitudinal de vigas H

1. La máquina enderezadora de placas rígidas serie J se aplica en obras de construcción a gran escala y de servicio pesado en puentes, edificios de gran altura, grúas, maquinaria portuaria, etc., en forma de equipos de uso en líneas de producción, como se muestra en las fotografías de esta página;
2. Otros equipos que trabajan junto con la máquina enderezadora de placas de refuerzo serie J pueden ser: fresadora de bordes de carrera larga y tamaño grande, o fresadora de bordes de diseño especial para trabajo pesado, y Máquina redondeadora de bordes de placa ancha, y máquina de soldadura de juntas a tope de placas, y Máquina de soldadura longitudinal de vigas para BOX Beam, así como varios tipos de máquinas de soldadura de fabricación especial, etc.
