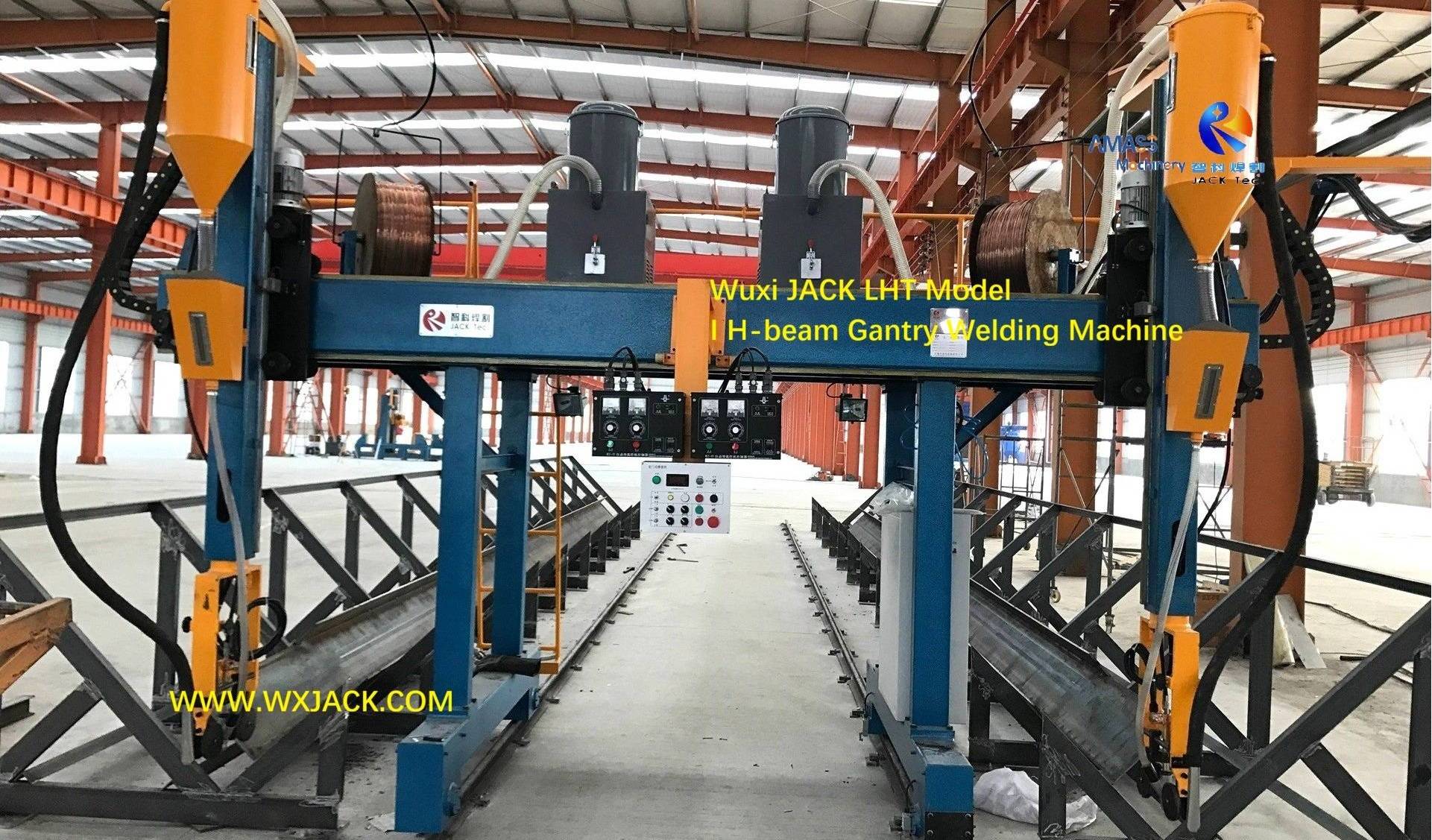

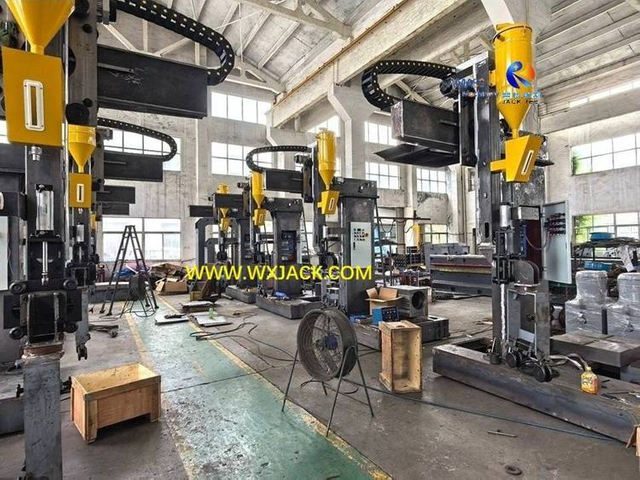

Máquina de soldadura de pórtico para vigas IH de estructura abierta Wuxi JACK LHT, que fabrica cualquier viga H de gran tamaño para el cliente.

A. Modo de trabajo de la máquina soldadora SAW de pórtico para vigas IH:

1. Pieza de trabajo y técnica de soldadura aplicables en la máquina soldadora de pórtico para vigas IH:

1) Haz T/I/H Son piezas de trabajo de gran tamaño y peso, fabricadas en acero al carbono:
a) El peso común está en el rango de 5 toneladas a 10 toneladas, máx.20 toneladas;
b) Brida y alma en el rango de espesor de 6 mm a 40 mm/32 mm;
C) Estas piezas de trabajo ampliamente utilizadas se producen en la línea de producción de vigas IH;

d) Viga H de tamaño mediano y grande producida a partir de la máquina de soldadura Wuxi JACK IH Beam Gantry SAW: (Figura 1)

2. Técnica de soldadura en la máquina soldadora de vigas IH:

1) Para soldar firmemente la viga T / I / H con suficiente resistencia, se lleva a cabo la técnica de soldadura por arco sumergido SAW de gran corriente en forma de soldadura en ángulo de 45°:

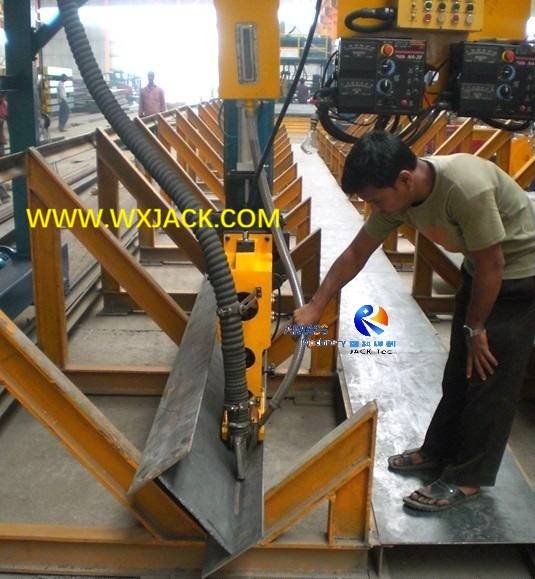

2) Soldadura por arco sumergido en ángulo de 45° en la máquina soldadora de pórtico para vigas Wuxi JACK IH: (Figura 2)

B. Ventajas y forma de funcionamiento de la máquina soldadora de pórtico para vigas IH:

1. Costura de soldadura sólida adquirida de la máquina soldadora de vigas IH:

1) Las vigas T / I / H soldadas terminadas tienen una penetración total y una amplia superficie de cobertura, lo que cumple con los requisitos de construcción de estructuras de acero de alta resistencia;

2) Costura de soldadura en viga H soldada terminada entregada por la máquina soldadora de vigas Wuxi JACK IH: (Fig. 3)

2. Múltiples pases disponibles: Dependiendo de la tecnología de soldadura estipulada, se pueden implementar dos o más pasadas de soldadura a lo largo de toda la viga H, moviendo el marco del pórtico de la máquina soldadora de pórtico para vigas IH hacia adelante y hacia atrás varias veces a lo largo de la viga H;

3. Forma de trabajo en la máquina soldadora SAW de pórtico para vigas IH:

1) Posición del haz H: Durante el funcionamiento, la pieza de trabajo H Beam se coloca estacionaria sobre su soporte;
2) Forma de soldadura: El marco del pórtico mecánico y sus 2 piezas instaladas de sopletes de soldadura se mueven en dos direcciones a lo largo de la viga H y realizan soldadura SAW al mismo tiempo;

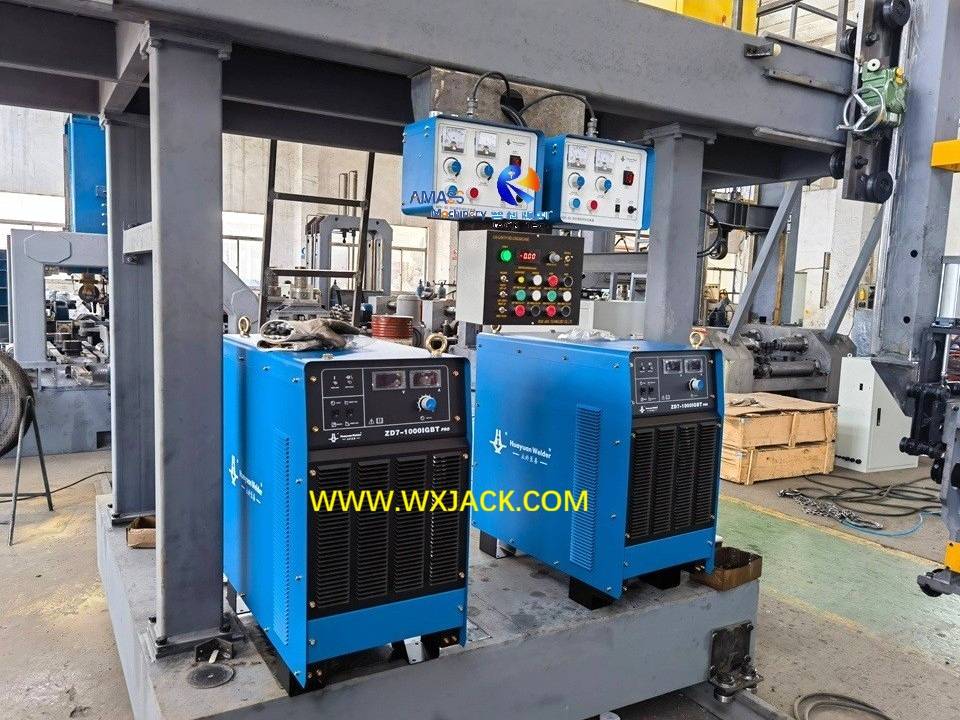

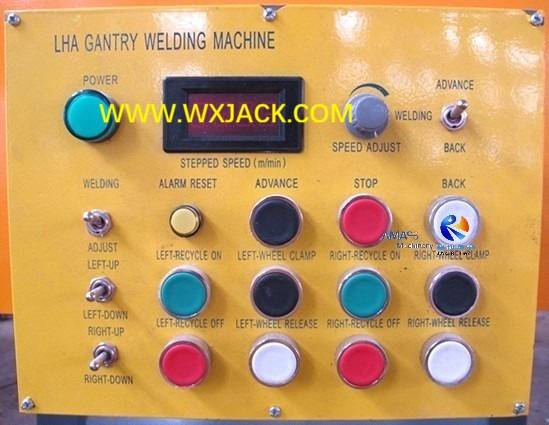

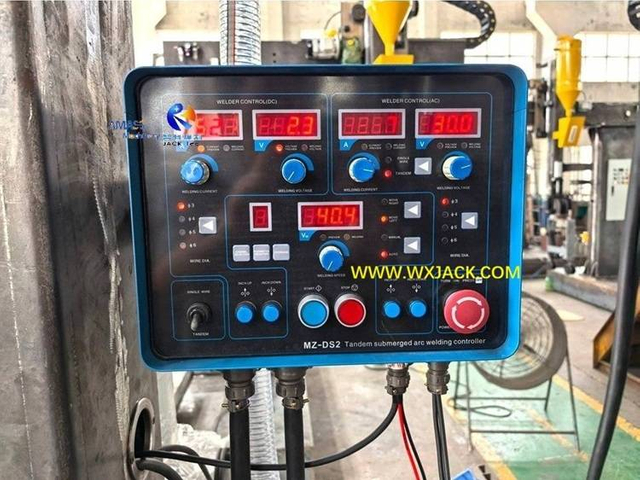

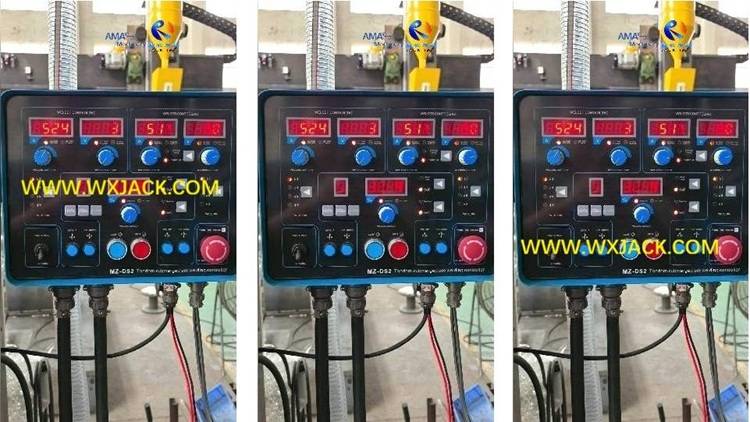

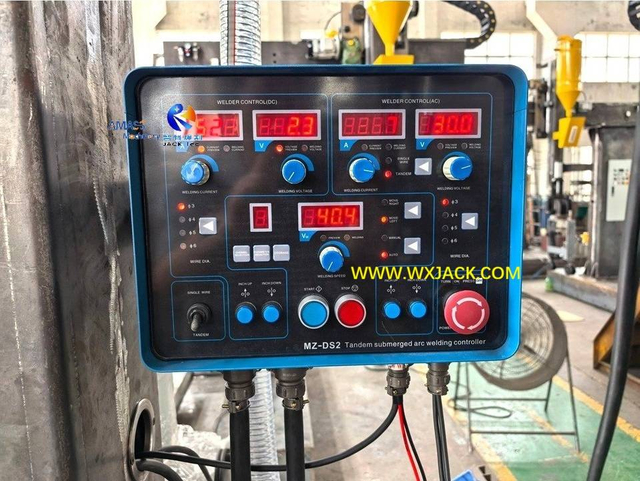

3) Gestión de la velocidad de soldadura: La velocidad de movimiento del pórtico también es la velocidad de soldadura de la máquina soldadora de vigas IH, que se ajusta con un inversor de CA y se muestra en tiempo real en el medidor digital del panel operativo;

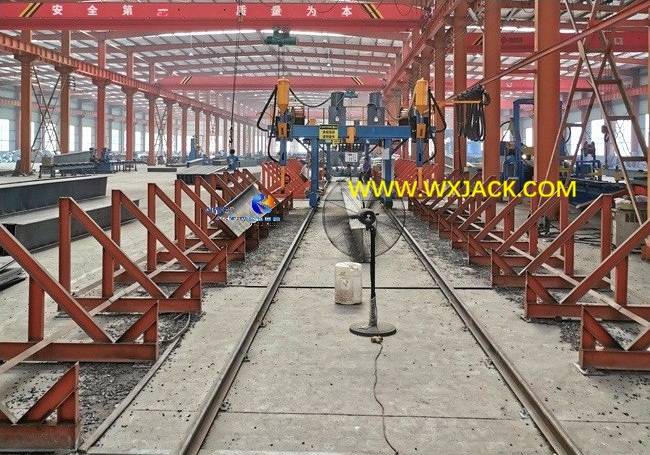

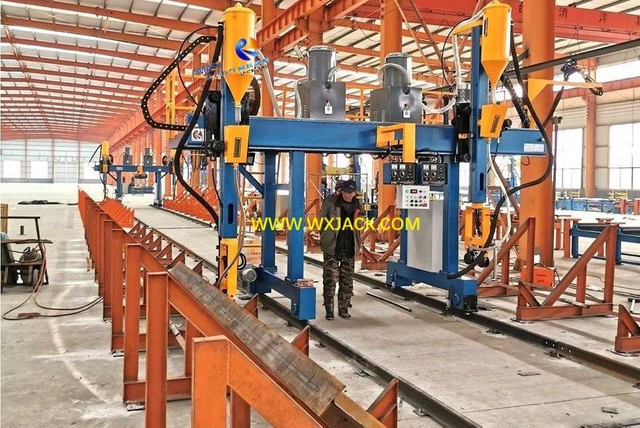

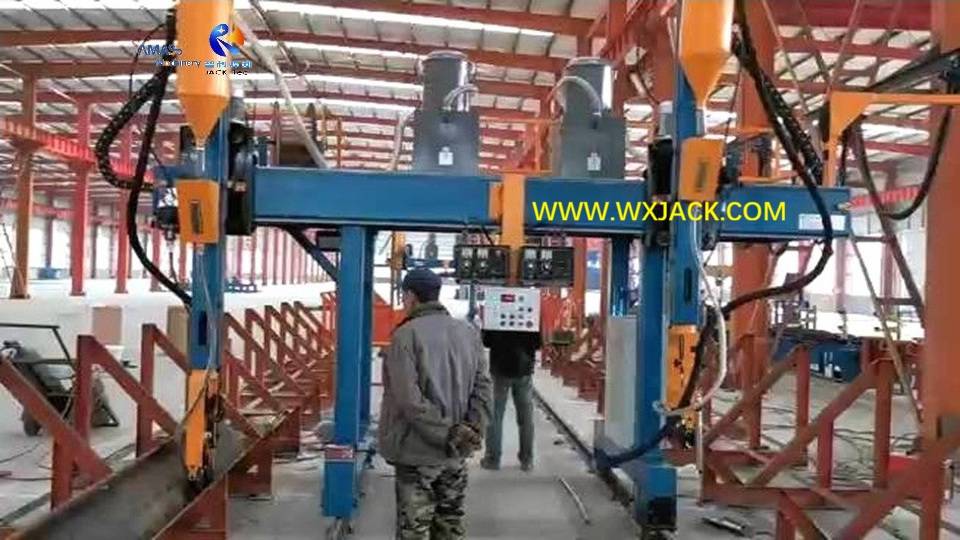

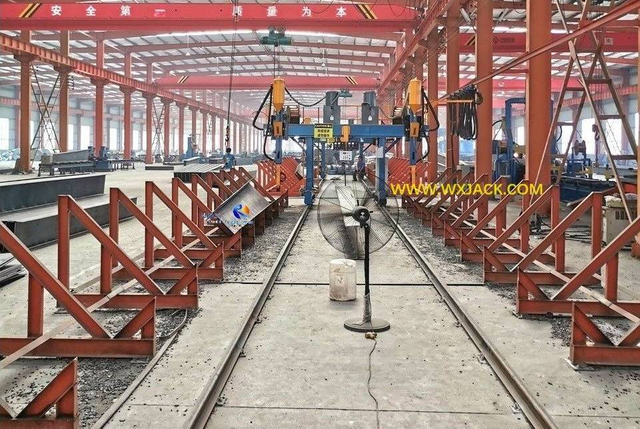

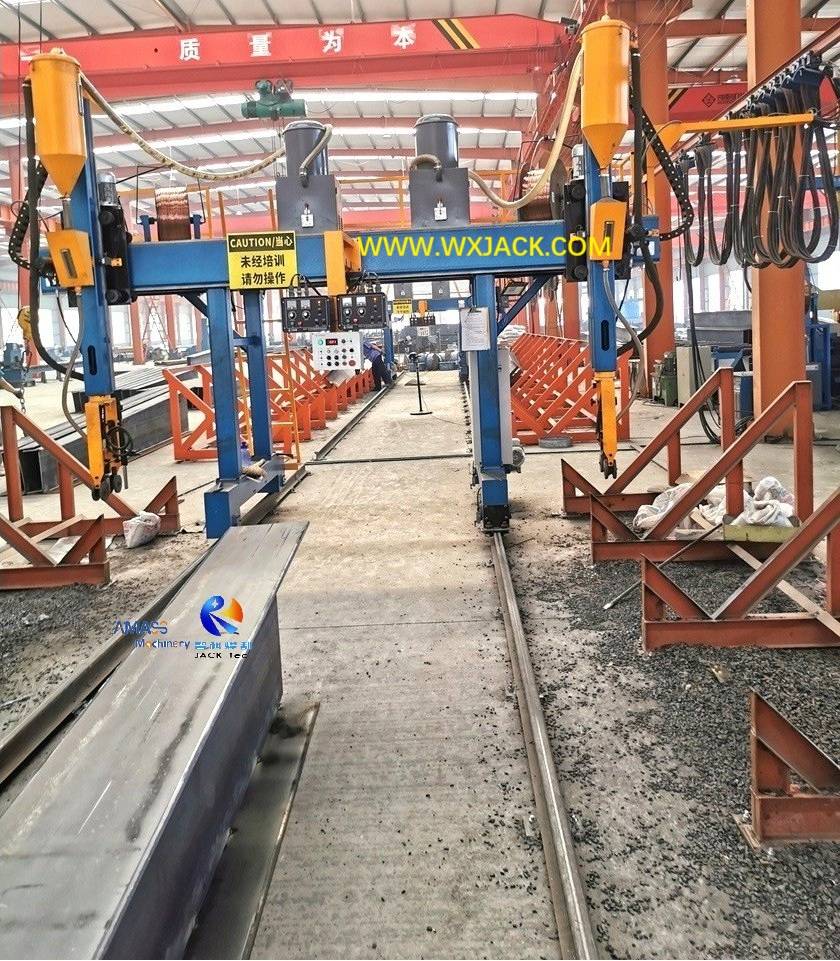

4) Lugar de trabajo de la máquina soldadora de pórtico para vigas Wuxi JACK IH: (Fig.4)

C. Resumen técnico de la máquina soldadora SAW de pórtico para vigas IH de estructura abierta:

1. Tecnología de soldadura mencionado anteriormente es el mismo para todas las estructuras de la máquina soldadora de vigas IH;

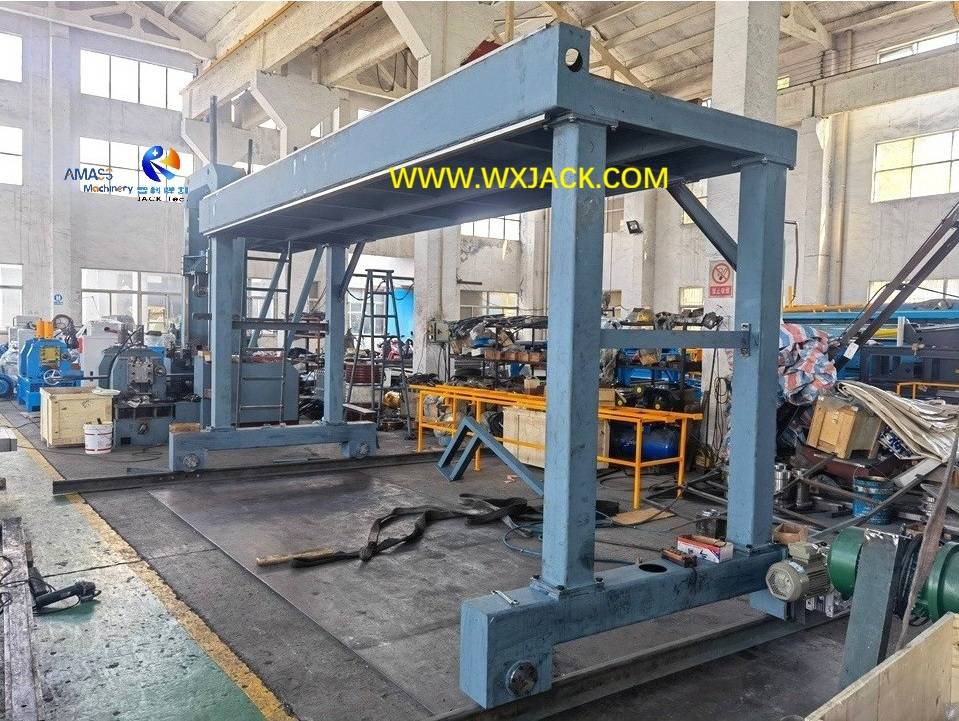

2. Variación en el cuerpo mecánico de la máquina soldadora de vigas IH:

Se origina en el sitio de la aplicación:

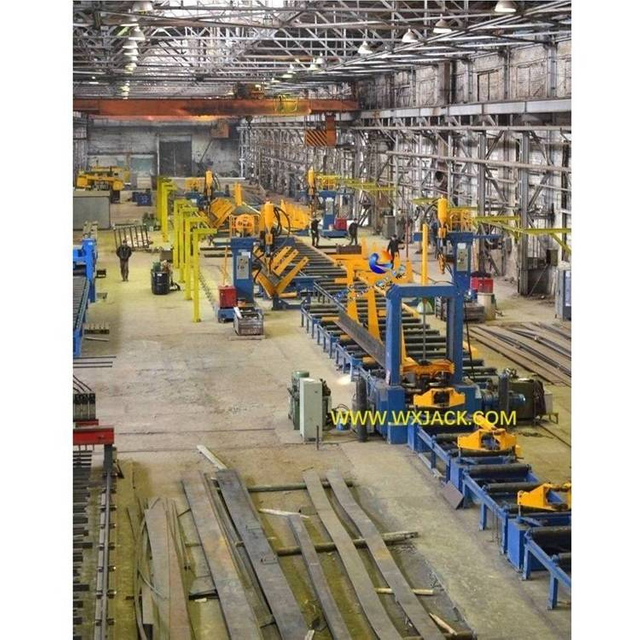

1) Línea de producción de vigas en H automática o semiautomática;
2) Máx.tamaño de la pieza de trabajo: H Altura del alma de la viga;
3) Disposición planificada del operador durante el trabajo de la máquina soldadora de vigas IH;

3. Tres tipos de máquina soldadora de vigas IH de estructura mecánica:

1) Carro de columna modelo LHC Máquina soldadora de vigas IH;
2) Marco LHT T --- Introducción a esta página,

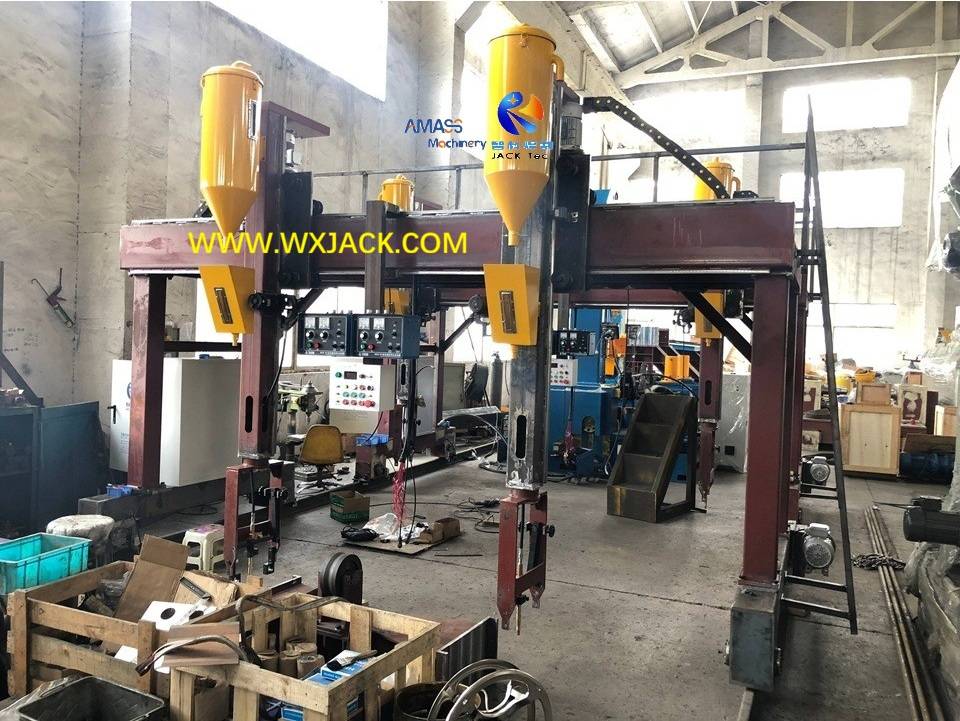

3) Máquina de soldadura con sierra de pórtico para vigas IH serie LHA;
4. Para una comprensión rápida de los puntos fuertes técnicos de este equipo principal de la línea de producción de vigas H, consulte la página temática de 'Guías para máquina de soldadura de vigas Wuxi JACK IH'.

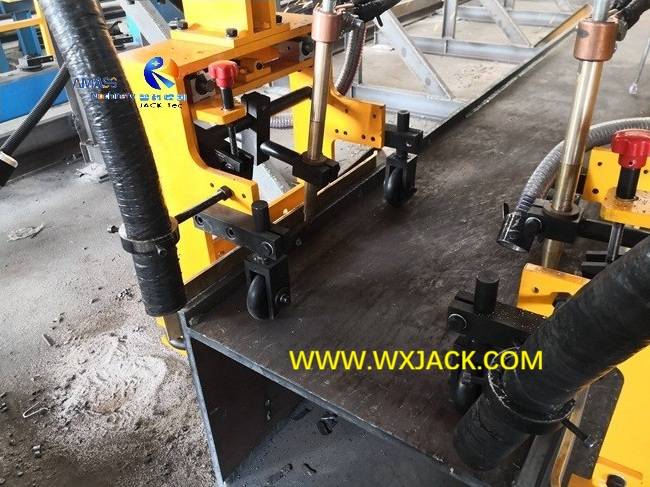

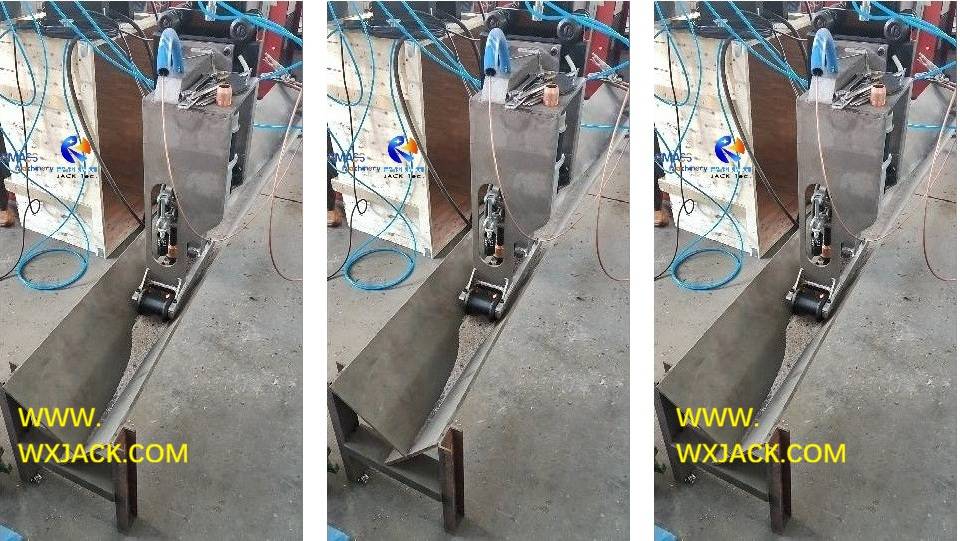

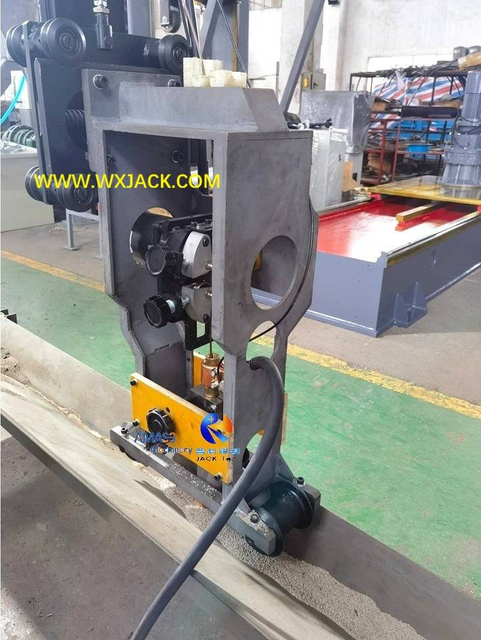

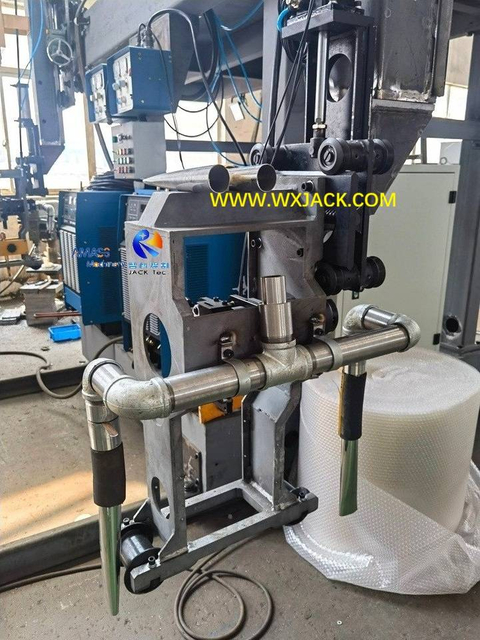

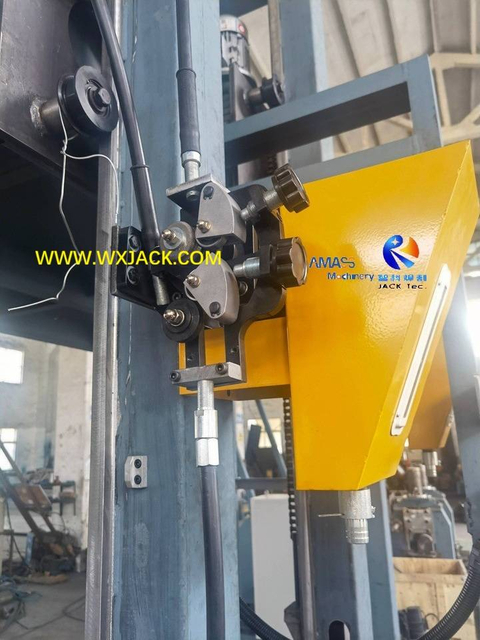

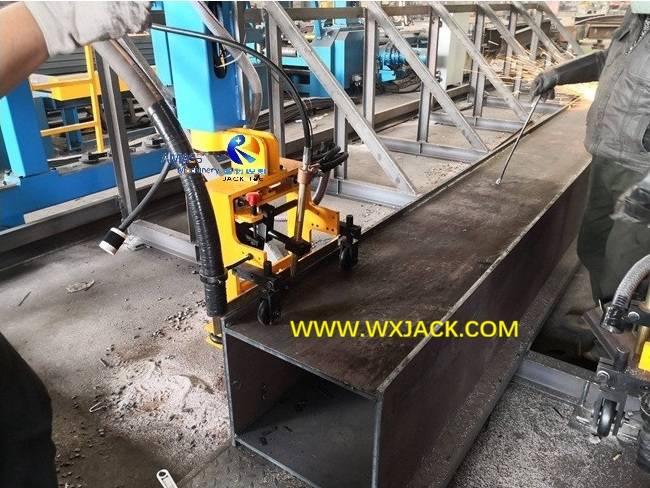

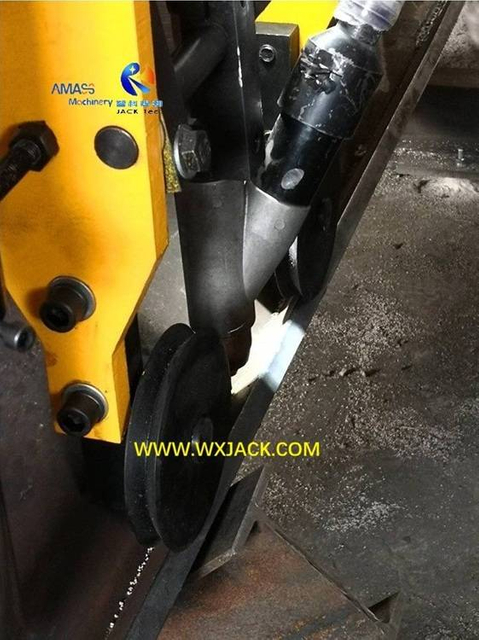

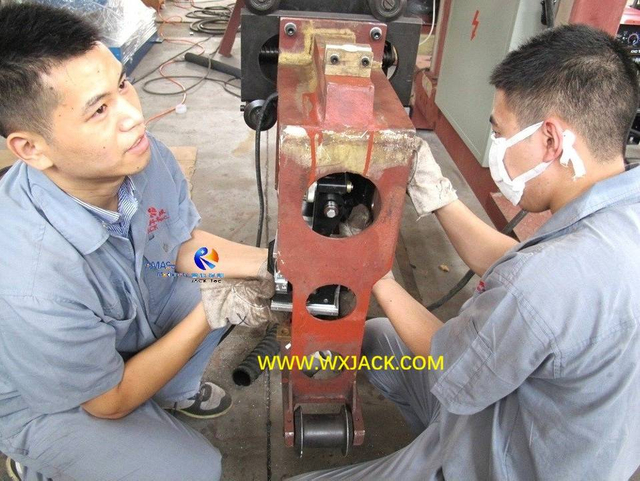

2. Diseño ingenioso y mano de obra delicada de la unidad de seguimiento de costuras de soldadura en la máquina de soldadura Wuxi JACK IH Beam Gantry SAW:

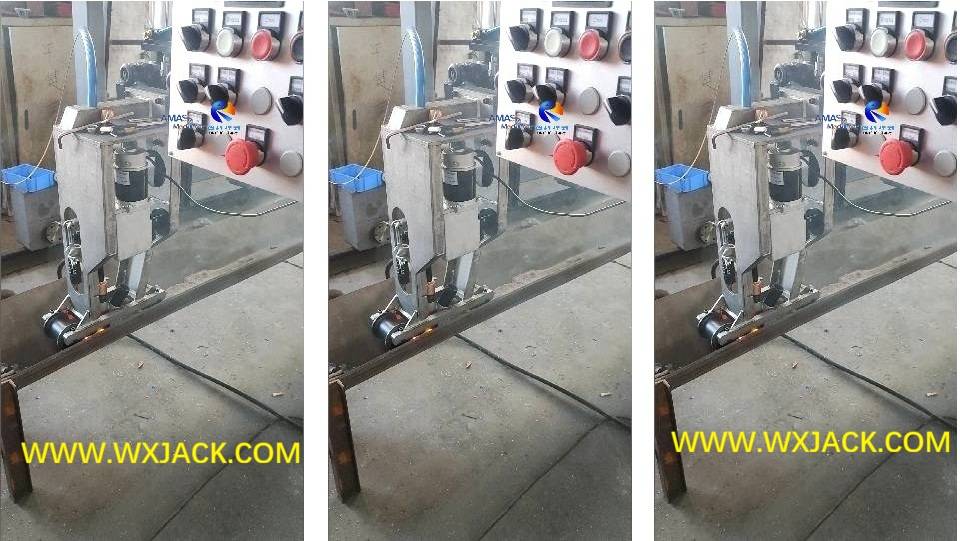

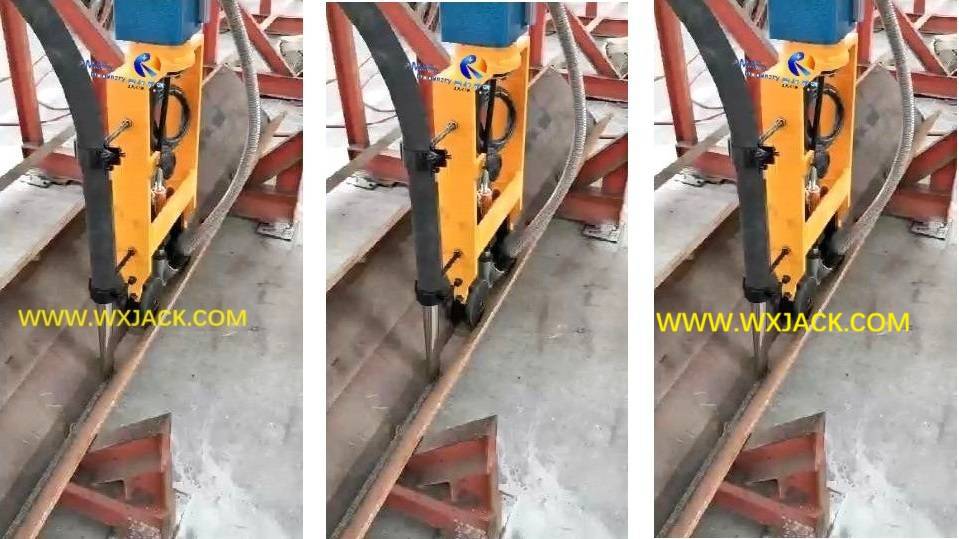

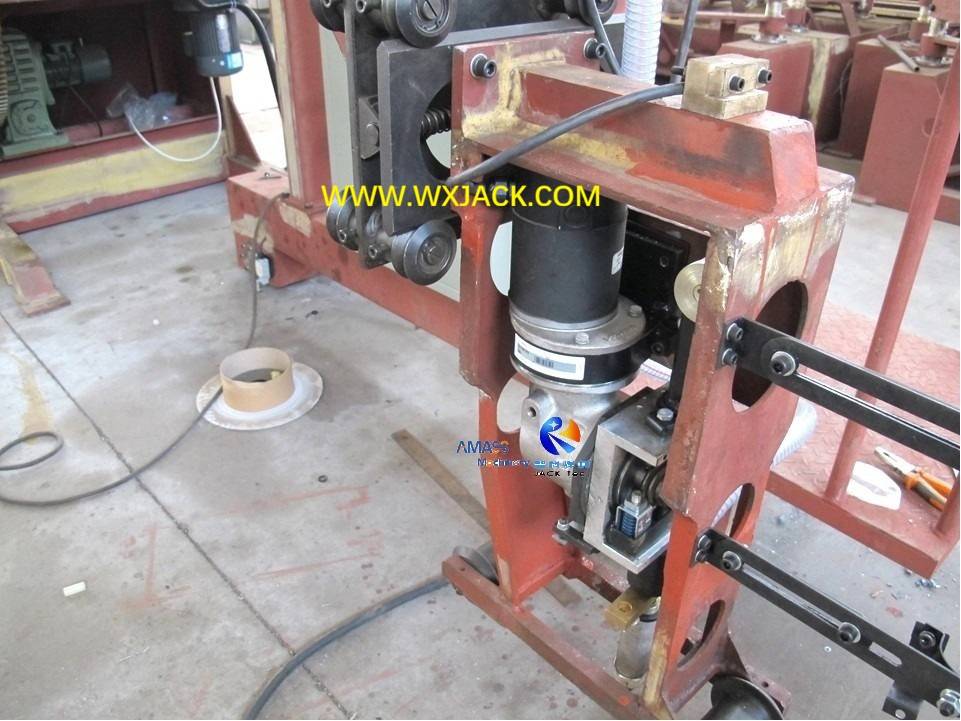

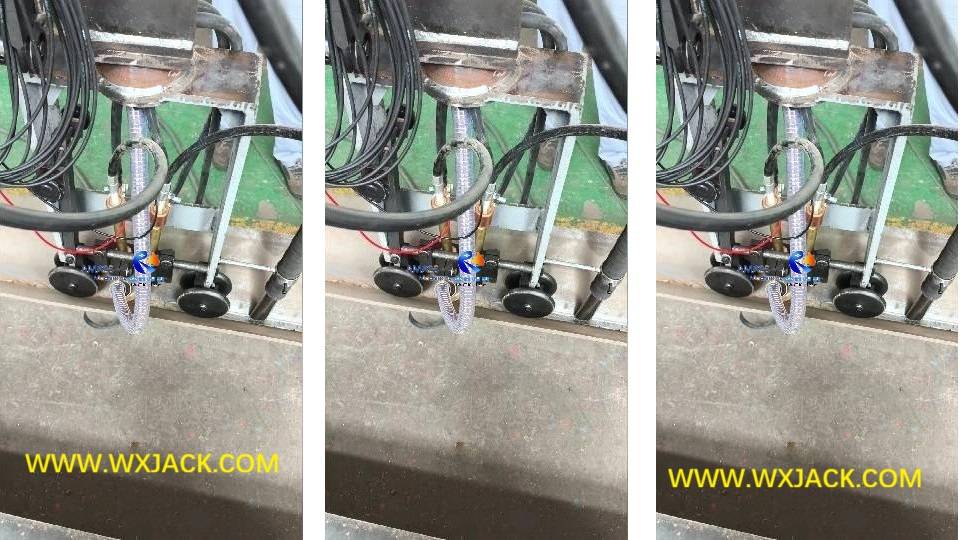

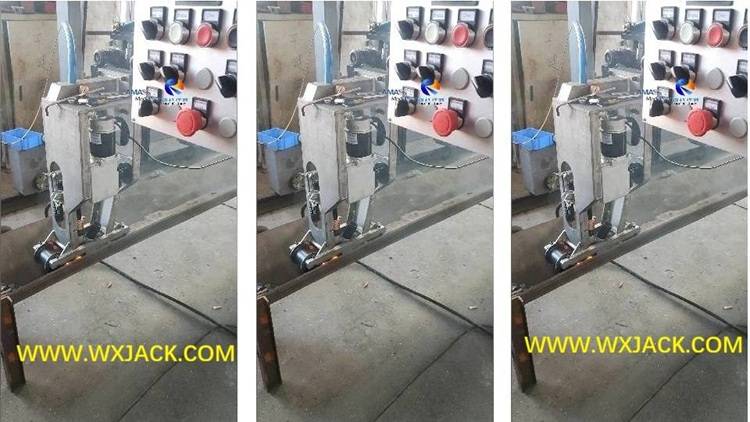

3. Forma de funcionamiento de la unidad de seguimiento de costuras de soldadura en la máquina de soldadura Wuxi JACK IH Beam Gantry SAW:

3) Calidad superior de la costura de soldadura SAW terminada, entregada por la máquina de soldadura Wuxi JACK IH Beam Gantry SAW (Fig.4)

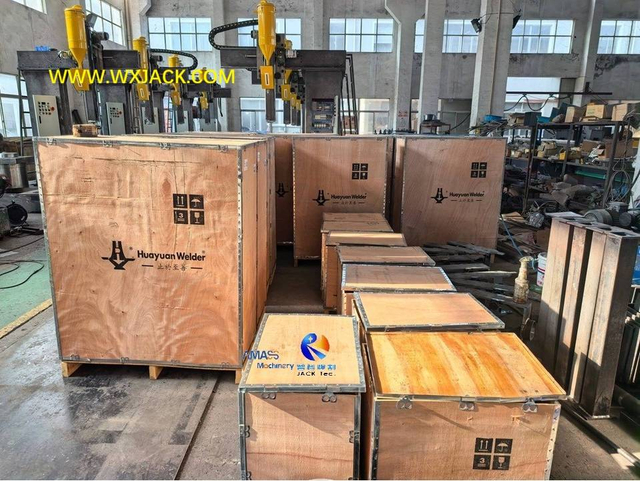

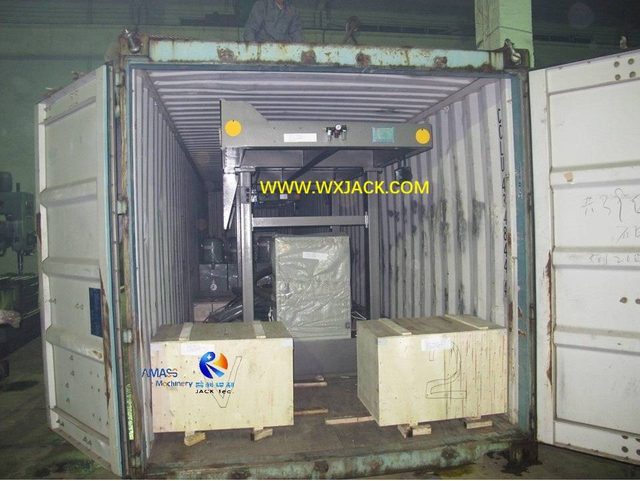

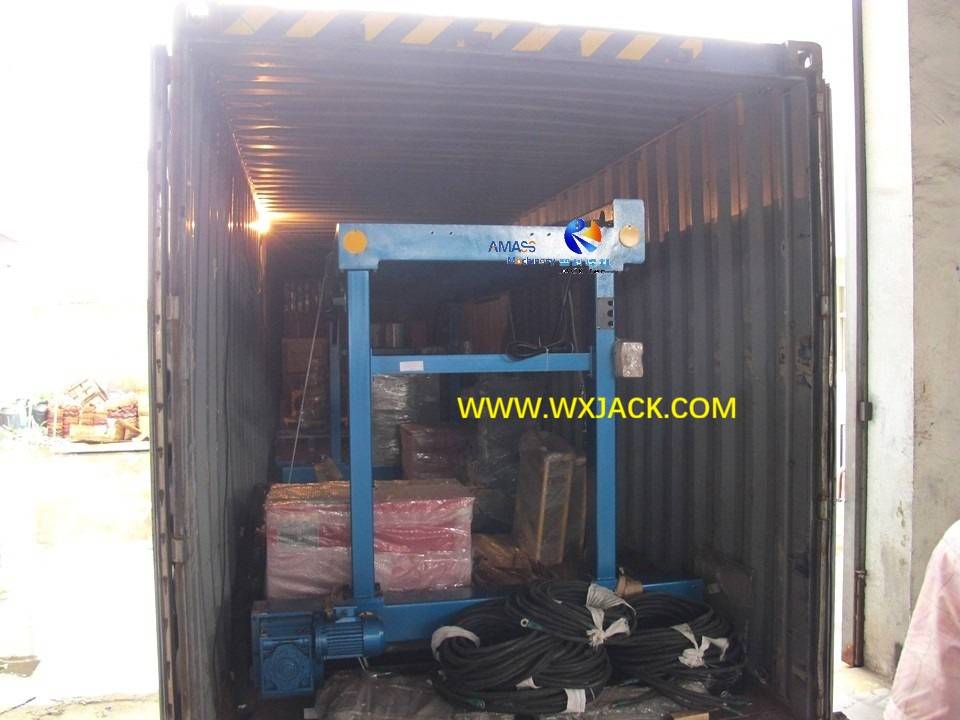

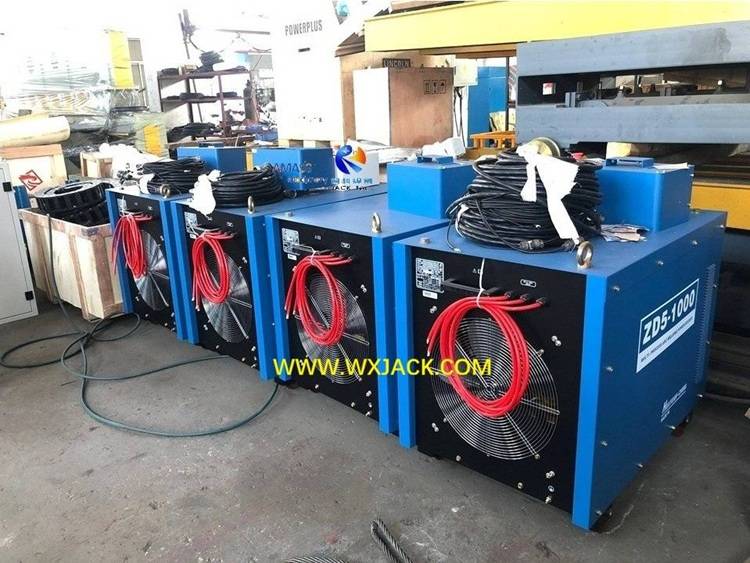

Las fotos de desplazamiento a la izquierda: Cada enlace en orden al círculo de entrega de la máquina de soldadura de pórtico de vigas Wuxi JACK IH

Como empresa de base tecnológica, Wuxi JACK se concentra en explorar los conocimientos técnicos de nuestro producto para obtener el mejor rendimiento del producto.Para la máquina soldadora de vigas IH Gantry SAW, uno de los puntos de control críticos es el mecanismo de seguimiento de la costura de soldadura, que determina directamente la calidad de la soldadura por arco sumergido de la máquina soldadora de vigas IH.

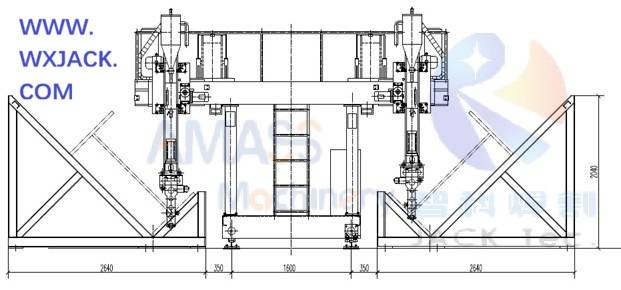

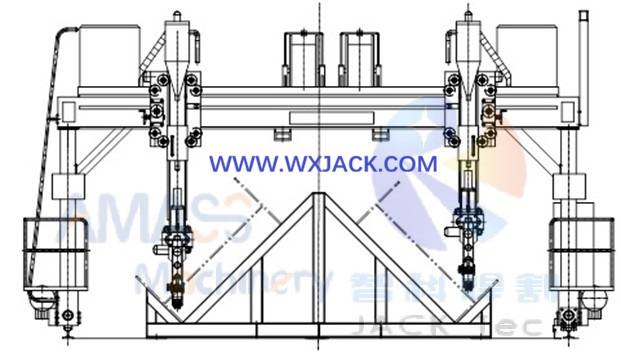

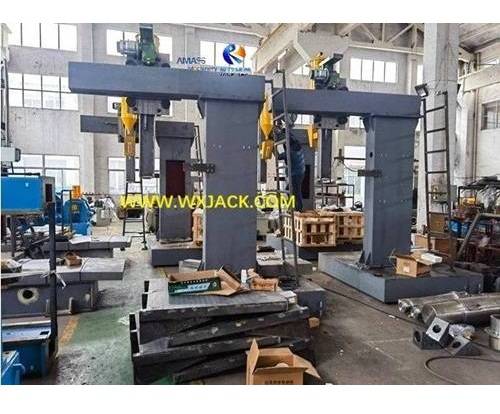

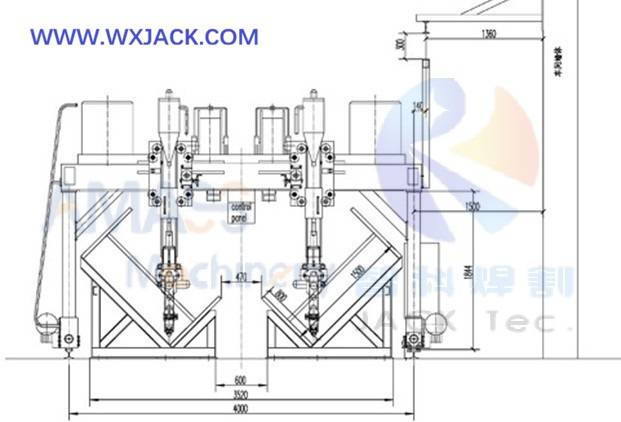

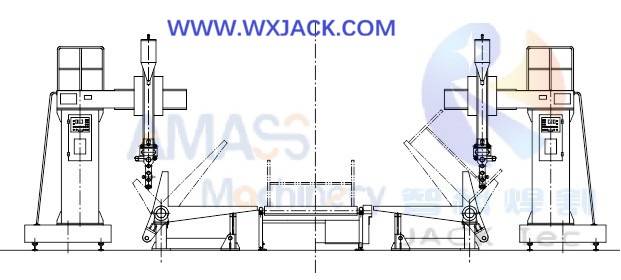

1) Boceto de diseño de la máquina soldadora de vigas IH modelos LHC y LHT: (Fig.1,2)

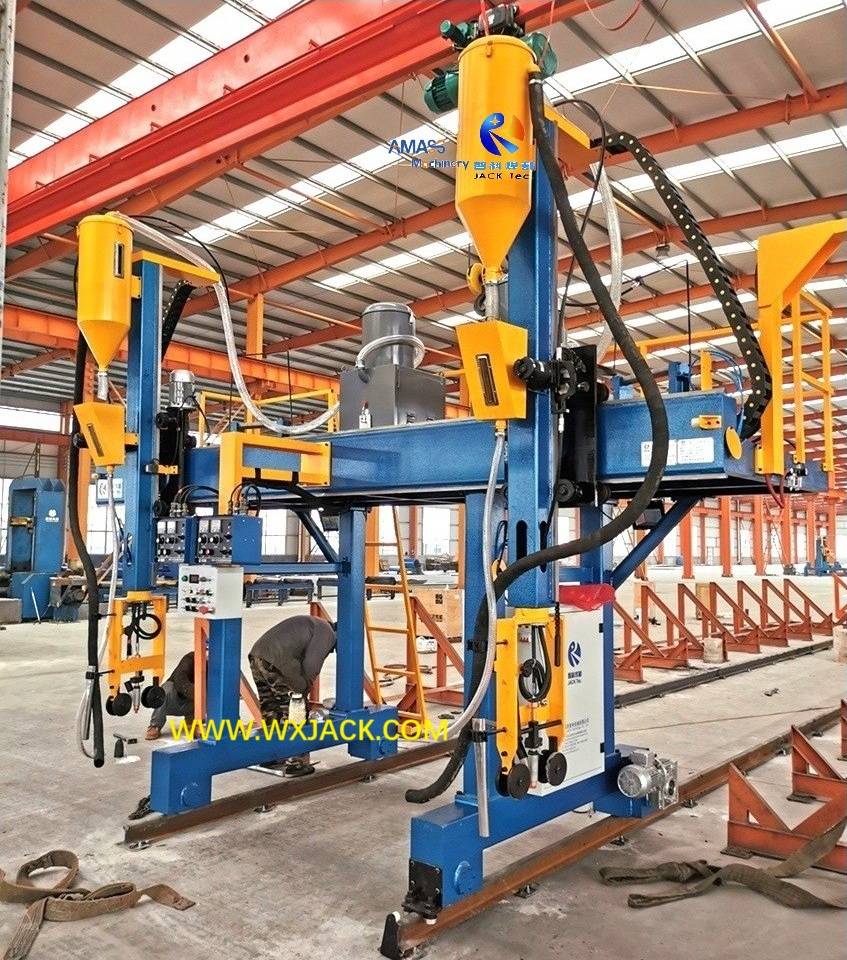

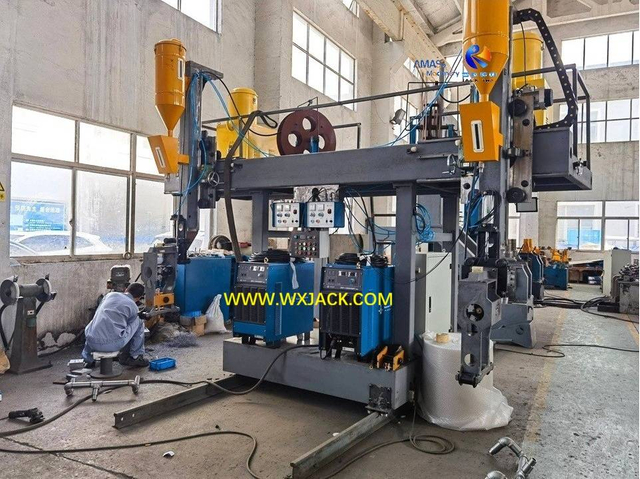

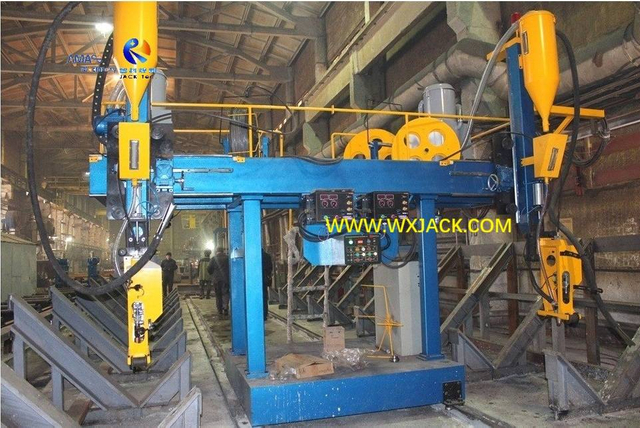

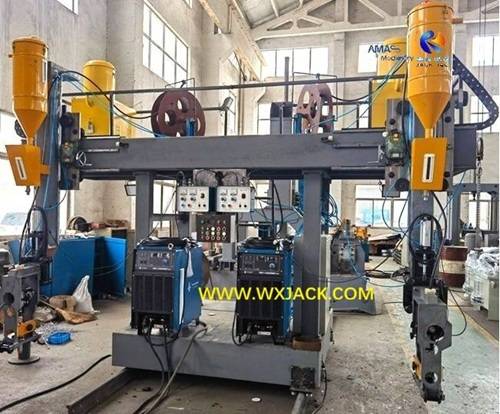

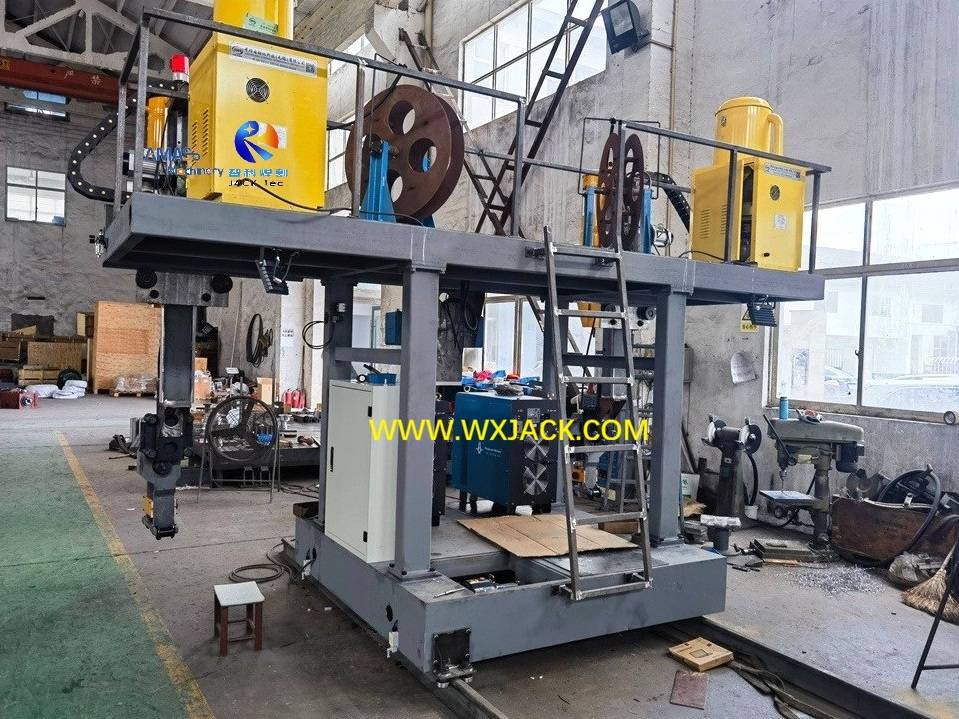

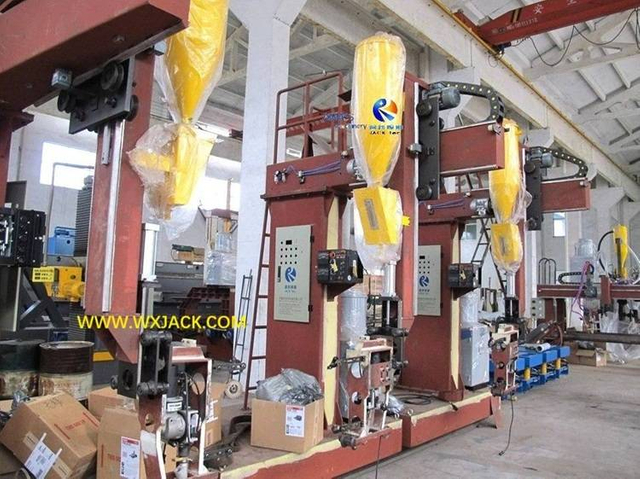

5) 2 tipos de máquina soldadora SAW de pórtico para vigas LHT IH: (Figura 3,4,5)

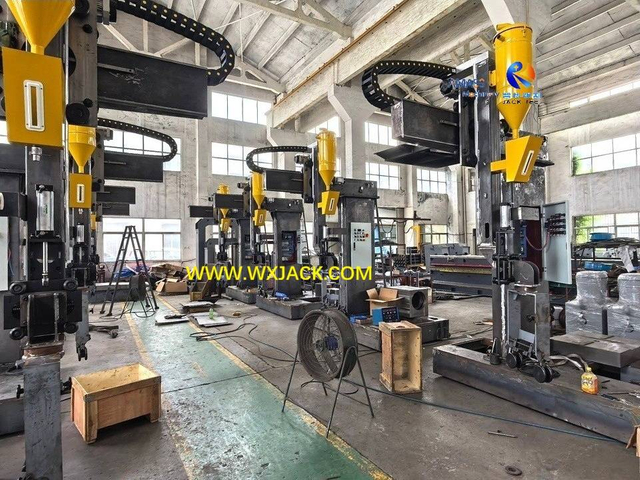

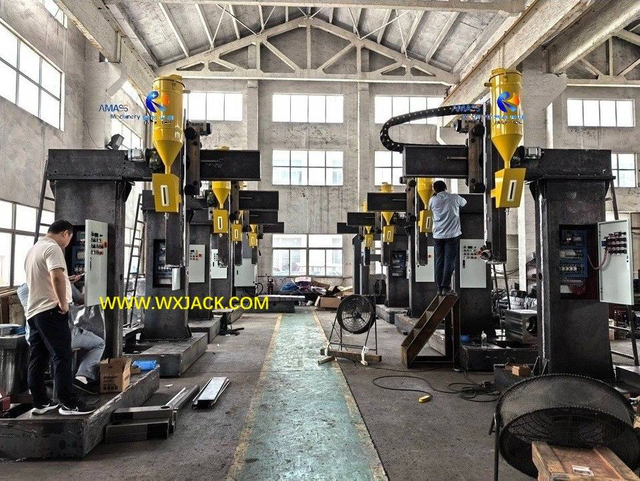

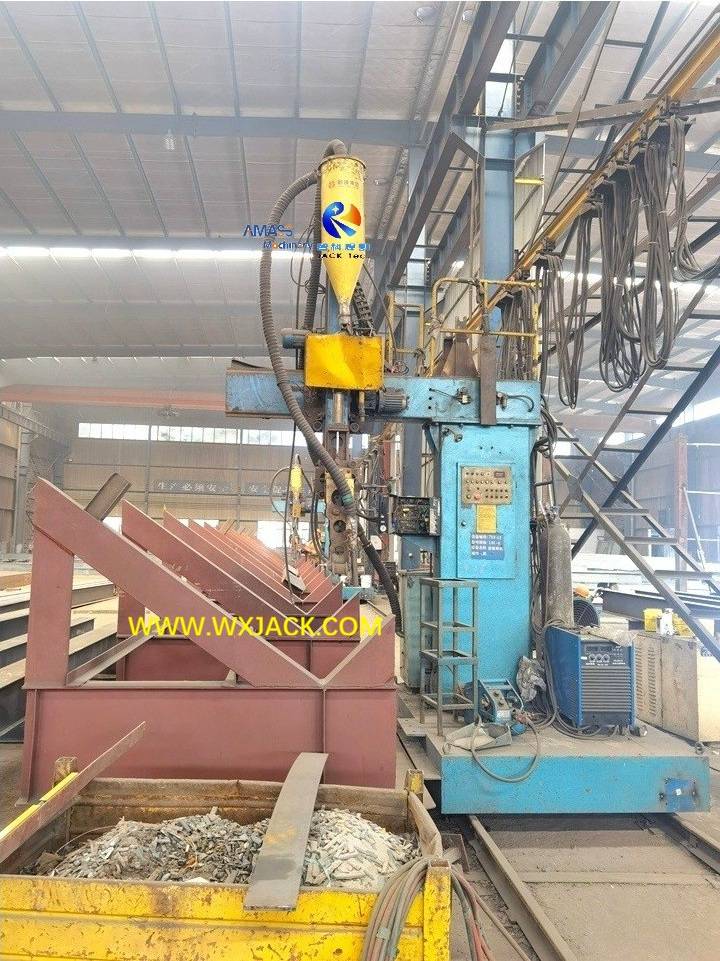

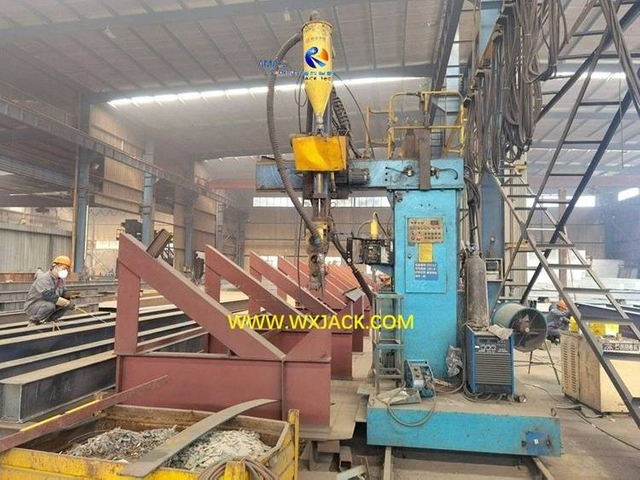

1. Aplicación de la máquina soldadora de vigas IH con pluma de columna LHC:

1) Uso del sitio: LHC es la máquina soldadora de vigas IH especializada, que se aplica específicamente en la línea de producción de vigas H totalmente automática;

2) Un modelo adecuado para todos: Al igual que LHT, solo hay un modelo de máquina soldadora de vigas LHC IH: todas las alturas de alma de vigas T/I/H se pueden soldar en esta máquina soldadora de vigas IH de estructura mecánica abierta.


2. 4 puntos únicos de la máquina soldadora de vigas IH de estructura abierta con carro de columna LHC:

En comparación con la máquina de soldadura SAW de pórtico para vigas IH con marco cerrado LHA ​​y marco T LHT:

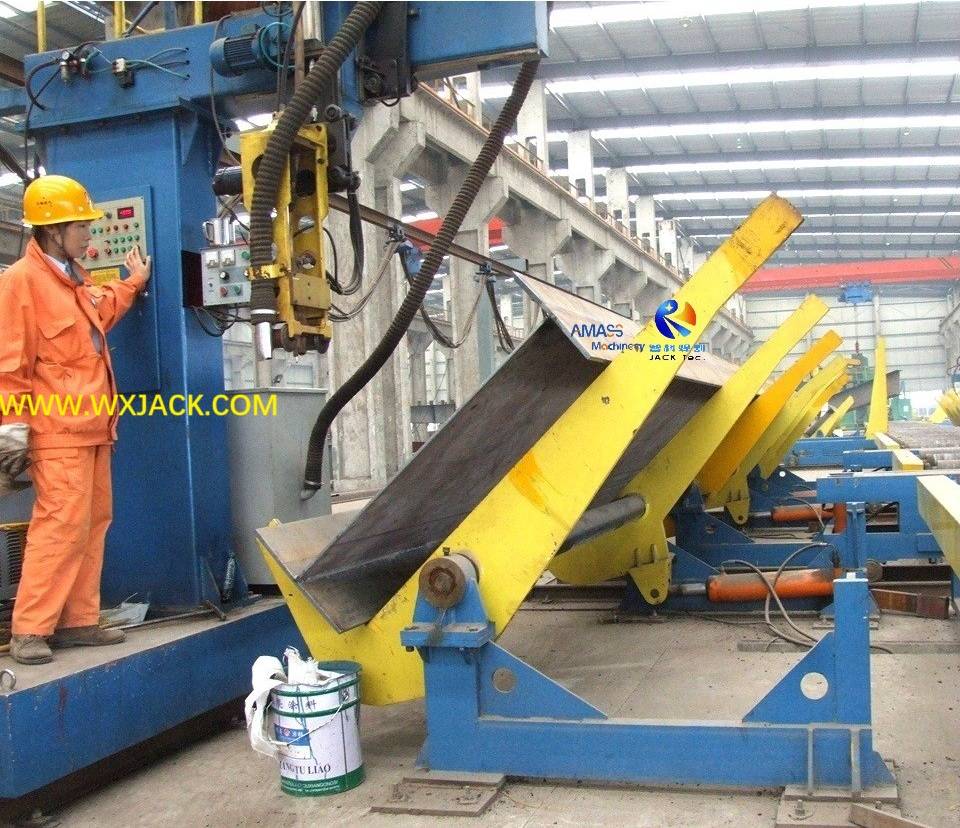

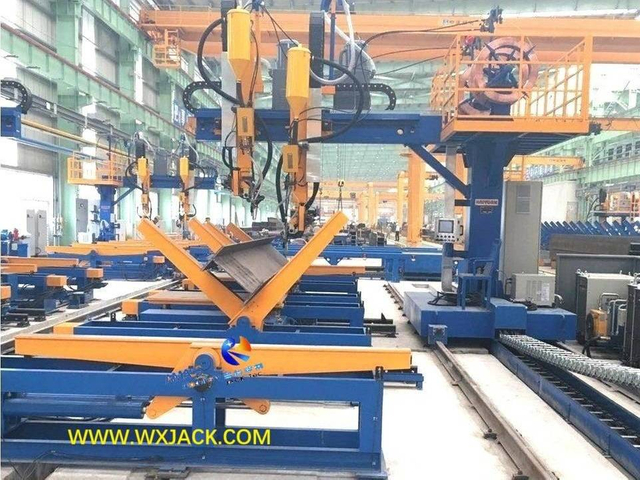

1) No se necesitan bastidores para piezas de trabajo para máquina de soldadura de vigas LHC IH.En su lugar, las vigas T/ I/ H se colocan en un bastidor volcado de 60° de la línea de producción de vigas H, como se puede ver en la foto de la izquierda;
2) Sólo 1 pieza de soplete SAW instalado en un juego de máquina soldadora de vigas LHC IH.Por lo tanto, sólo se puede soldar una pieza de viga H en LHC en cualquier momento;

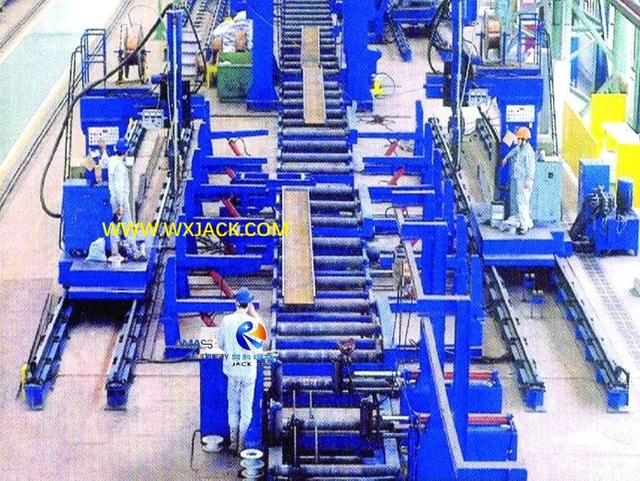

3) 4 series como grupo: La aplicación in situ de la máquina soldadora de vigas LHC IH en la línea de producción automática de vigas H implica que 4 juegos de LHC trabajen como un grupo.Esto es para completar la fabricación de cordones de soldadura de vigas H, con su flujo único a través de la línea de producción de vigas H, sin dar la vuelta;
4) Manejo de materiales La máquina soldadora de vigas IH modelo LHC es segura y ahorra mano de obra: el giro y transporte de la pieza de trabajo se realiza con una rejilla volteadora de 60° y un transportador de acero.


3. Parámetros técnicos de la máquina soldadora de vigas IH de estructura abierta de columna LHC:

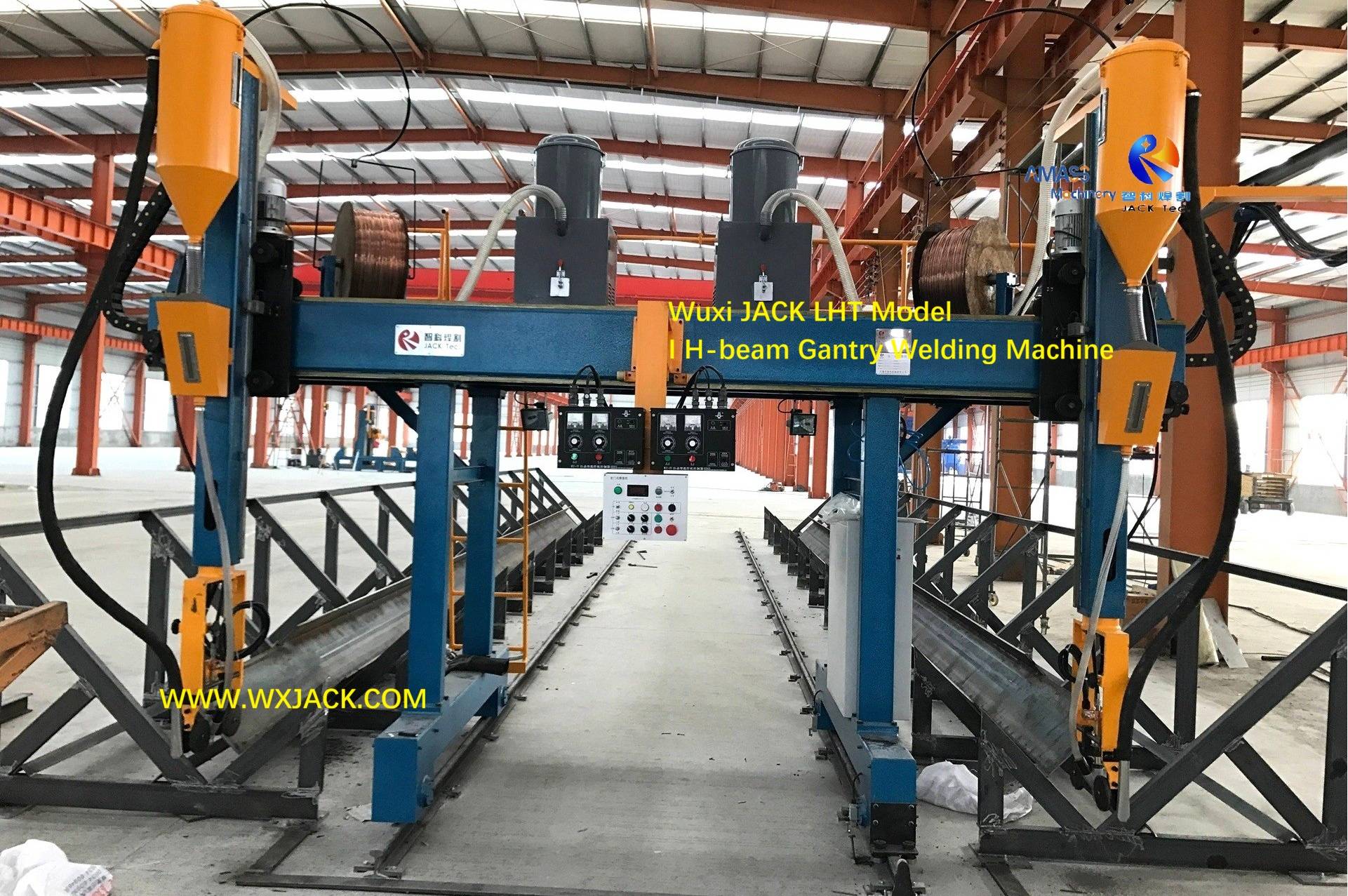

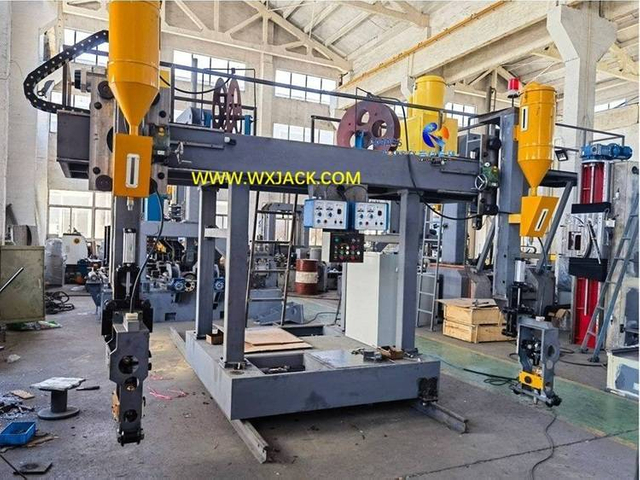

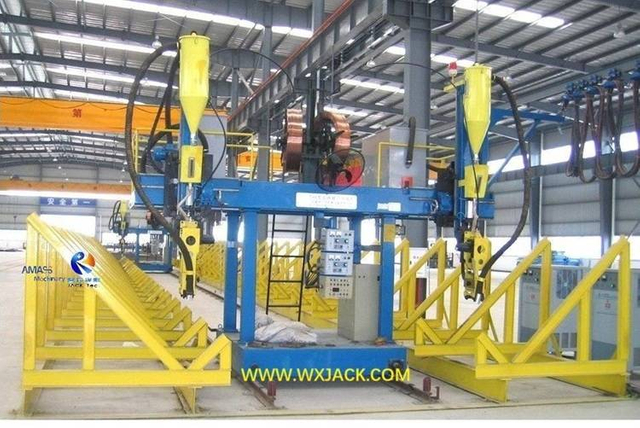

1. Características técnicas de la máquina de soldadura con sierra de pórtico para vigas IH con estructura en T abierta LHT:

LHT es el equipo intermedio entre la pluma de columna LHC y la máquina soldadora de vigas IH móvil con pórtico LHA, puntos comunes con LHC y LHA:
1) Cuerpo principal mecánico La máquina soldadora de vigas LHT IH tiene una estructura en forma de T.Las 2 piezas de vigas H se colocan en los lados externos del marco en T durante SAW.Tiene una estructura abierta;
2) Cantidad de soplete: En un juego de máquina soldadora de pórtico de vigas LHT IH, hay 2 piezas de soplete de soldadura.Así, se pueden soldar 2 piezas de vigas T/I/H simultáneamente en la máquina LHT;
3) Sitio de aplicación: La máquina soldadora SAW de pórtico para vigas LHT IH funciona en una línea de producción de vigas H semiautomática;
4) Manipulación de materiales en LHT, incluyendo el vuelco y el transporte de piezas de trabajo, también son arduos, lo que requiere atención especial para la seguridad del operador y la protección de la pieza de trabajo;
5) Un modelo para piezas de todos los tamaños: La máquina soldadora de pórtico para vigas LHT IH tiene un cuerpo principal mecánico de estilo abierto de marco en T, sin restricciones en el tamaño de la pieza de trabajo.


2. Singularidad de la máquina soldadora SAW de pórtico para vigas LHT IH:

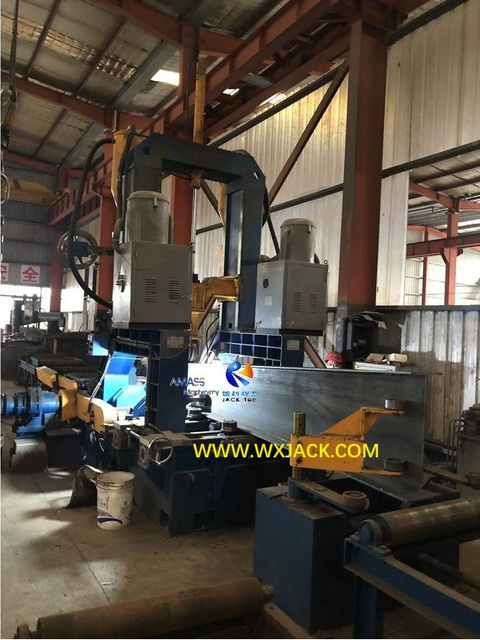

1) Una máquina de triple uso: Al beneficiarse de su estructura mecánica de marco en T, las piezas de trabajo aplicables para la máquina soldadora de vigas LHT IH no se limitan a vigas T /I/H;
2) CAJA / Vigas transversales también disponibles por ser fabricado en el LHT.


3. Parámetros técnicos de la máquina soldadora de sierra de pórtico para vigas IH con marco en T LHT:
