A. Materia prima y piezas de trabajo terminadas de la máquina cortadora de intersecciones de tuberías CNC:

1. 2 funciones básicas de la máquina cortadora de intersecciones de tuberías CNC serie CNC-CP:

El otro nombre del equipo es Máquina cortadora de tubos CNC y se utiliza para:
1) Cortar agujeros pasantes en el cuerpo del tubo. --- En varios diámetros con borde recto o biselado;
2) Cortar la tubería en una longitud fija, con borde cortado de varios cortes requeridos --- En borde recto o inclinado;
Para que se pueda adquirir el siguiente paso de la tecnología de proceso: conexión/fabricación/montaje de tuberías:

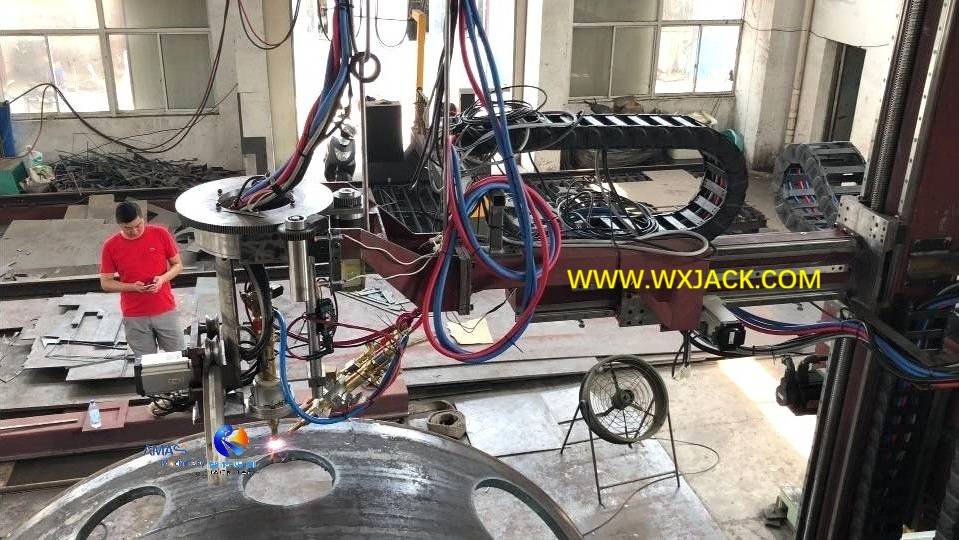

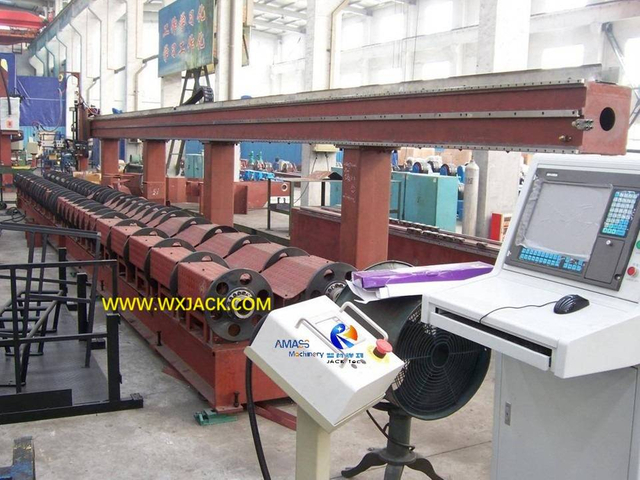

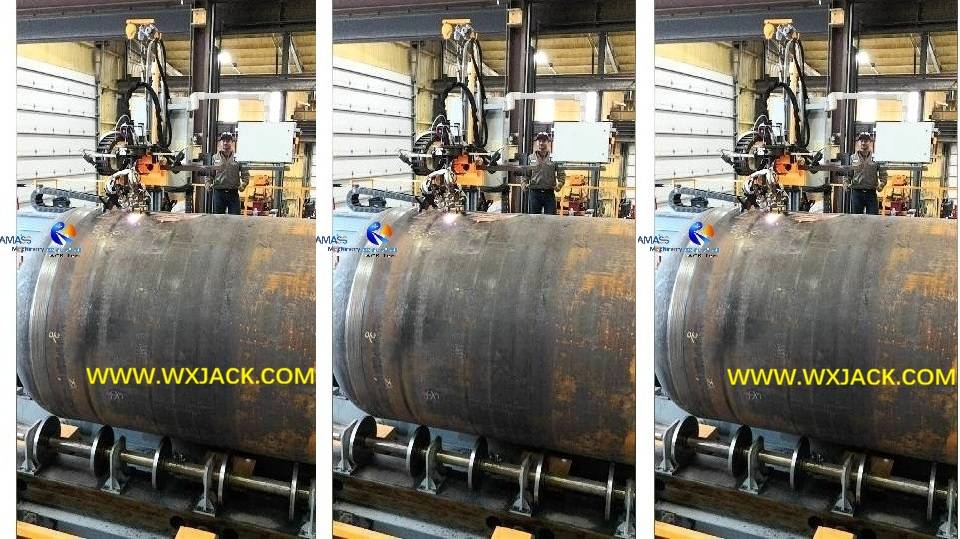

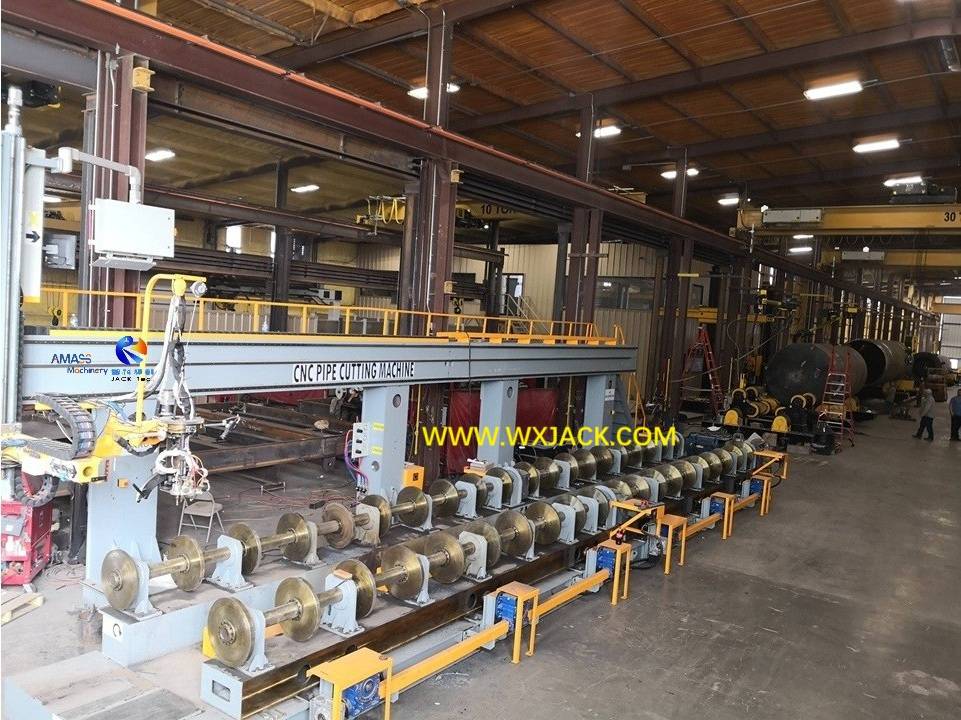

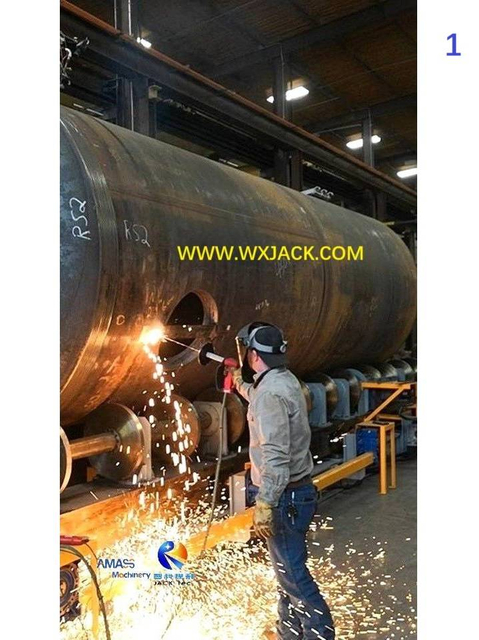

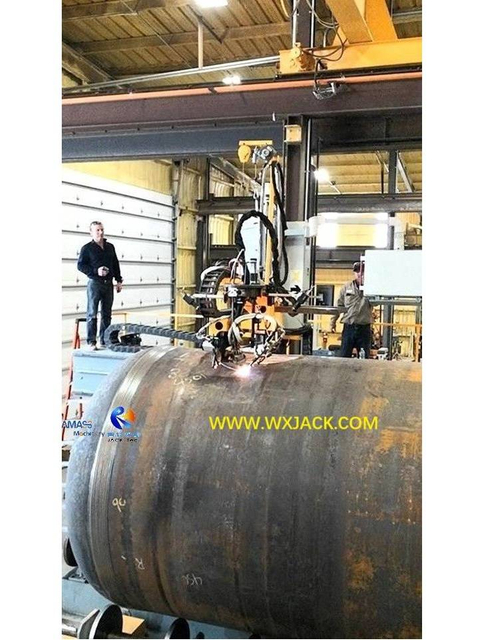

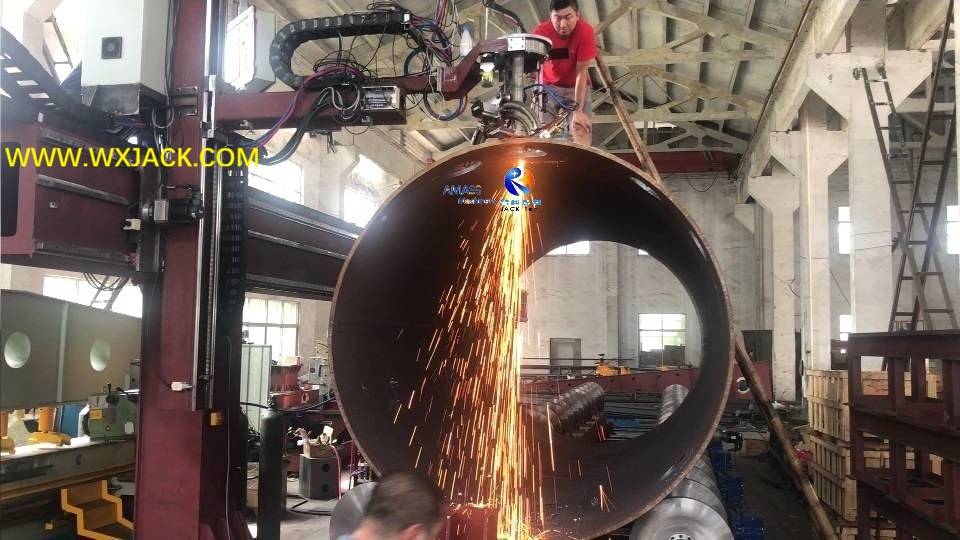

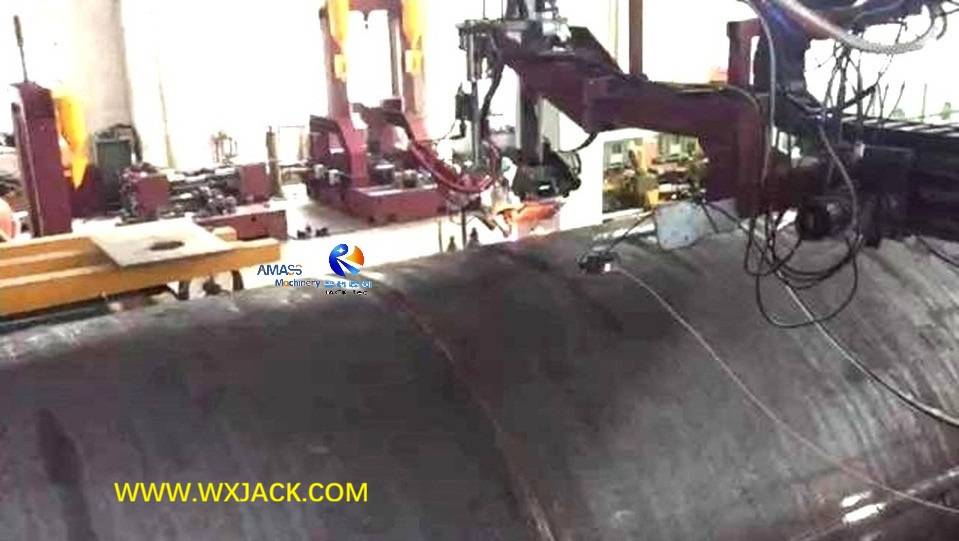

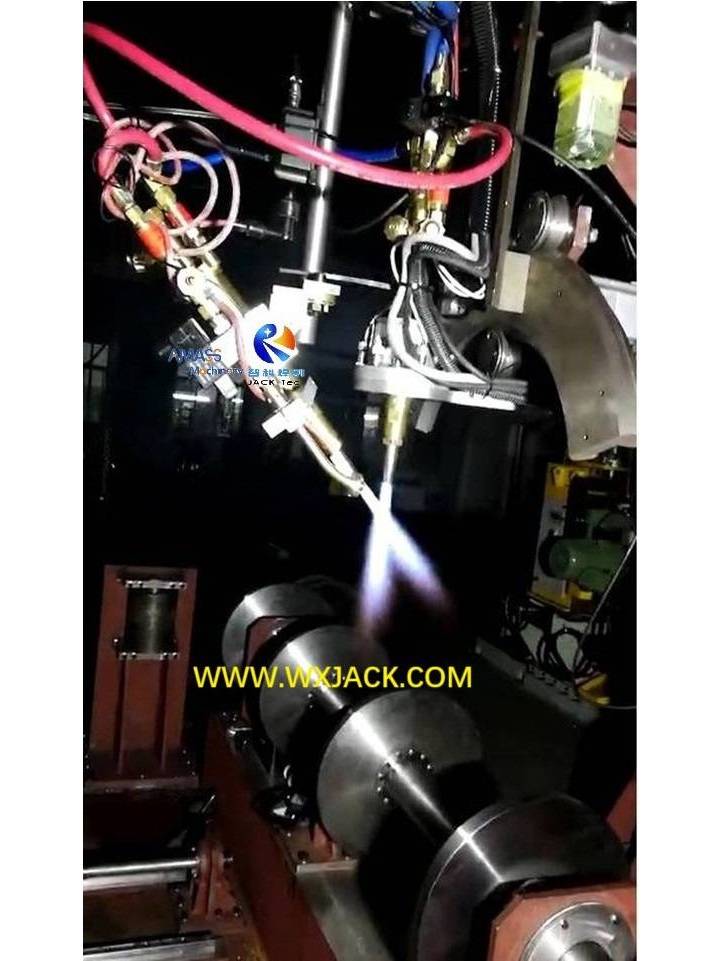

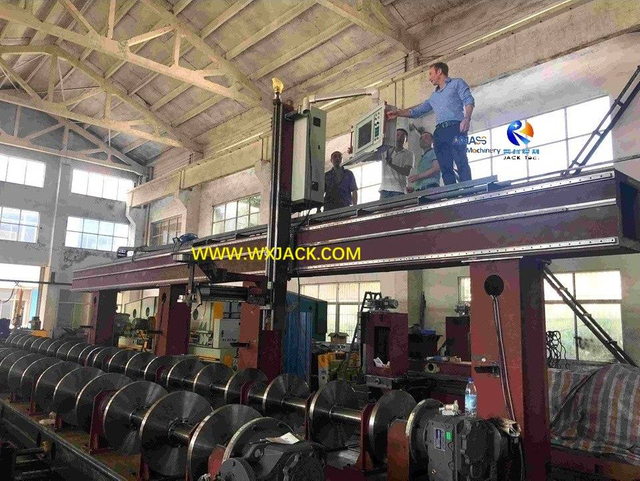

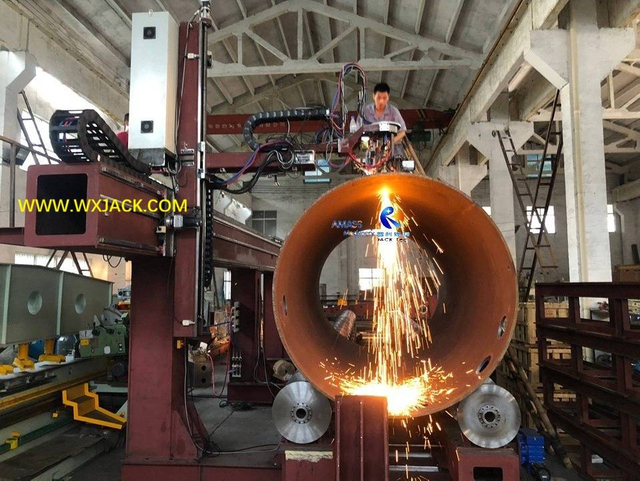

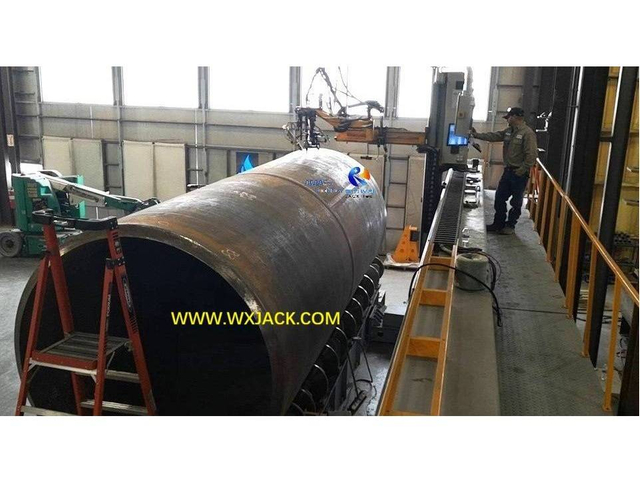

a) La máquina cortadora de tubos CNC grande Wuxi JACK CNC-CP7-3000/12 modelo 7 ejes realiza oxicorte en tubos grandes de Φ3000 mm de diámetro y 12 m de longitud: (Figura 1)

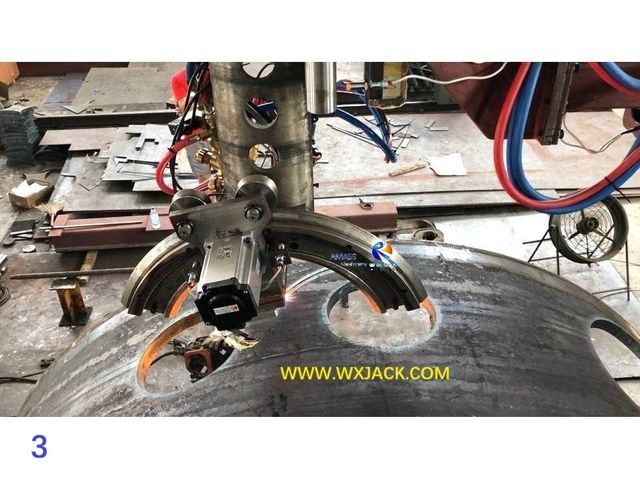

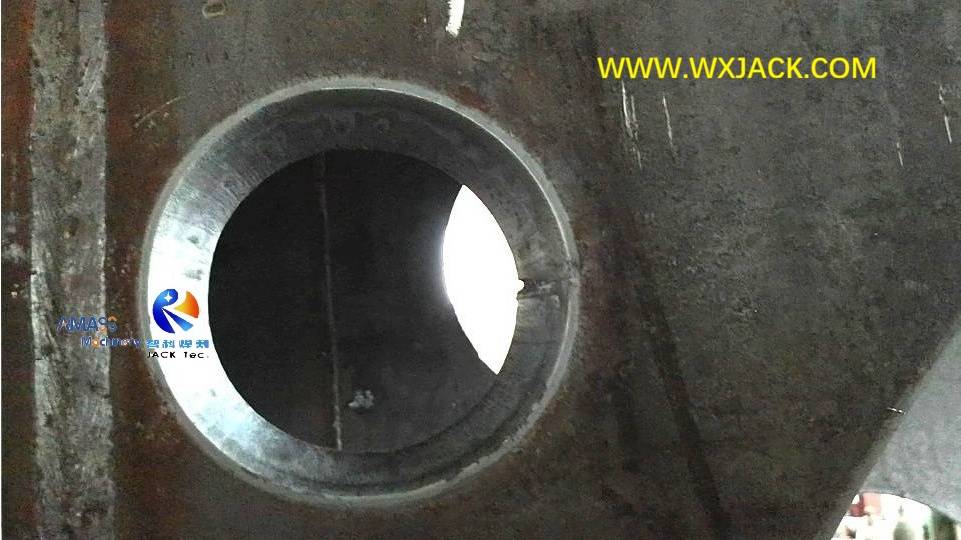

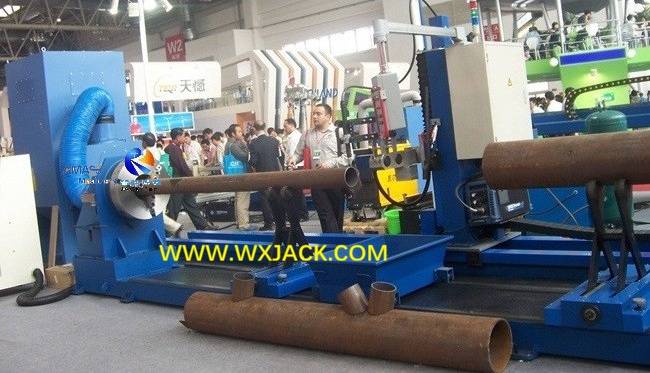

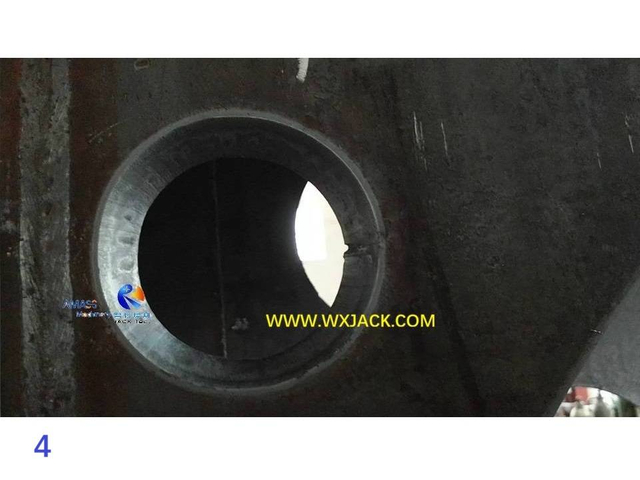

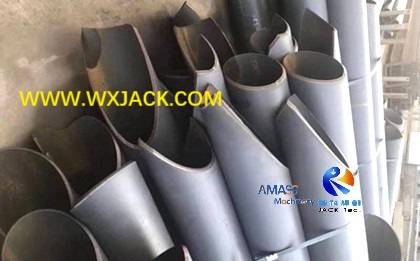

b) Los tubos cortados terminados producidos con la máquina cortadora de tubos CNC: (Figura 2)

2. Aplicación de piezas de trabajo terminadas de la máquina cortadora de tubos CNC: Las tuberías cortadas se unirán en ramales/conjuntos de tuberías en forma de intersección.Este es el nombre del producto: Máquina cortadora de intersecciones de tuberías CNC obtenida de:

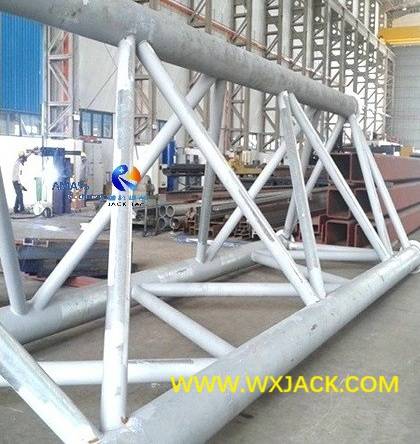

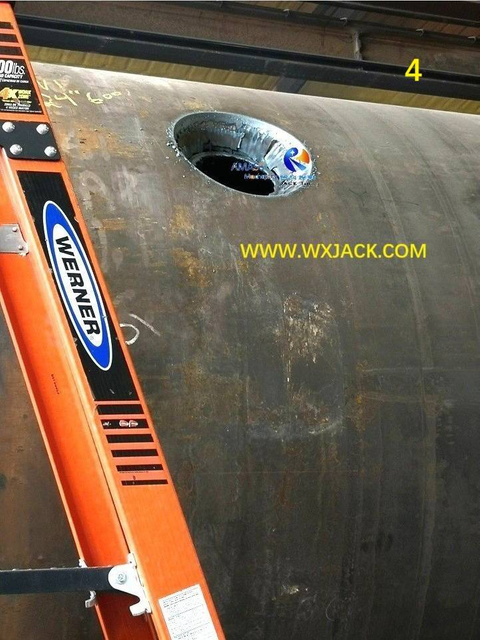

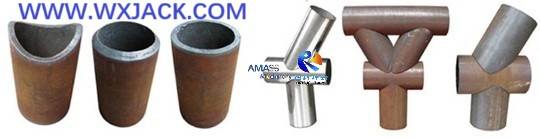

Varios tubos de intersección entregados desde la máquina cortadora de intersecciones de tubos CNC: (Fig. 3)

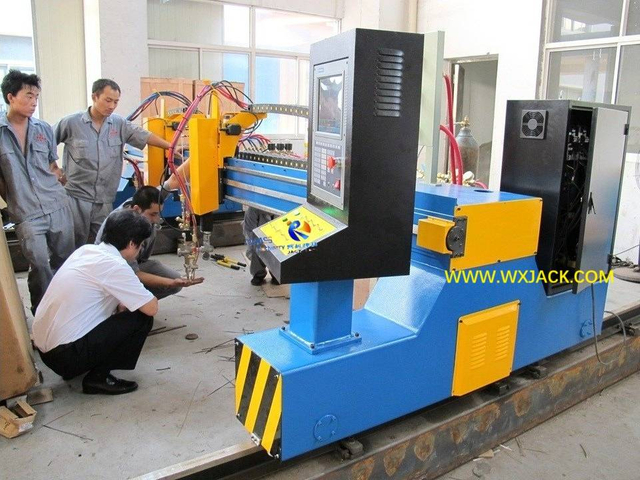

3. Medios de corte térmico de la máquina cortadora de intersecciones de tuberías CNC:

1) Llama de oxicombustible para cortar tubos de acero al carbono de pared media a gruesa --- de 5 mm a 100 mm de espesor,
2) plasma para cortar tubos de pared delgada de acero al carbono/acero inoxidable/aleación --- de 3 mm a 50 mm de espesor;
Esta es la razón por la que el equipo a veces se denomina: Máquina cortadora de tubos CNC por plasma por llama;


B. Operación fácil de usar y de alta precisión en la máquina cortadora de tubos CNC Wuxi JACK:

1. Eje de control CNC: Dependiendo del diámetro/bisel del corte de tubería, la máquina cortadora de intersecciones de tuberías CNC tiene opciones de: 3 ejes/ 5 ejes/ 6 ejes/ 7 ejes realizar el control óptimo;

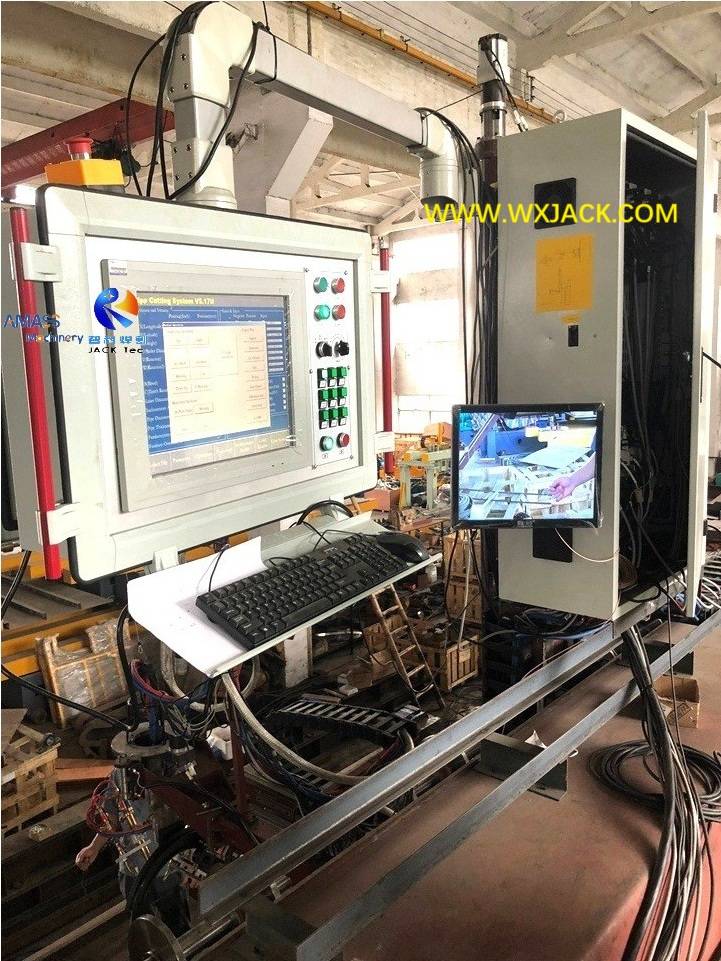

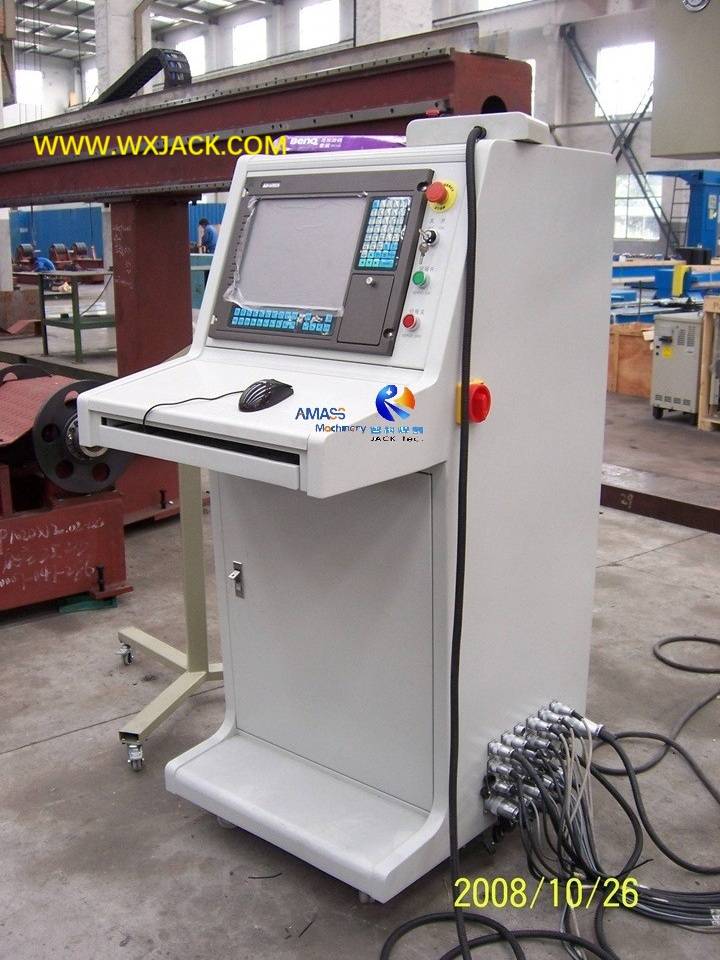

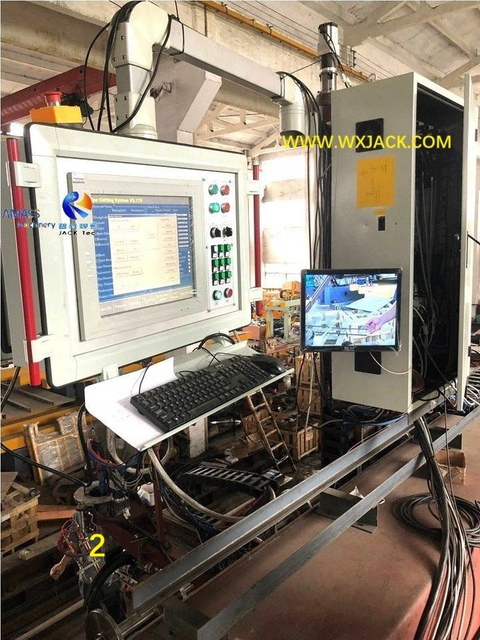

2. Estación de control CNC: La sofisticada tecnología de corte de tubos en la máquina cortadora de tubos CNC se procesa con una computadora de nivel industrial;

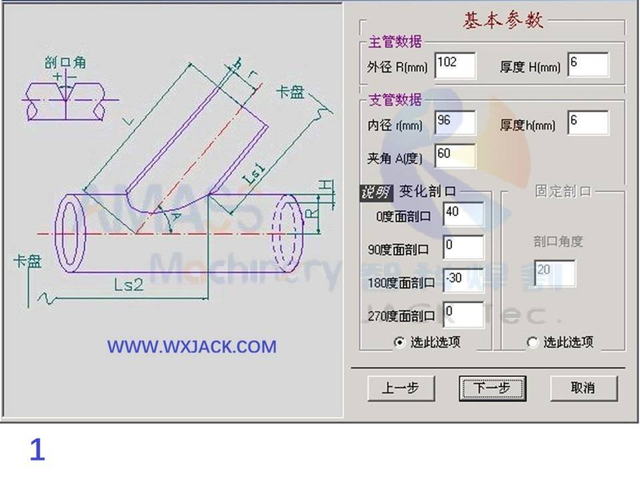

3. Operación fácil e intuitiva: El complicado corte de tuberías se logra con la gestión de la estación de control CNC de la máquina cortadora de intersecciones de tuberías CNC.El operador solo necesita seleccionar las piezas de trabajo terminadas esperadas de la biblioteca integrada en el CNC e ingresar las dimensiones de las piezas de trabajo:

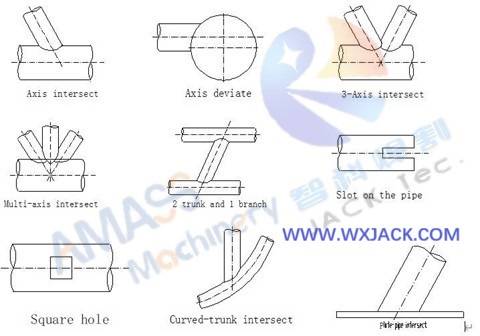

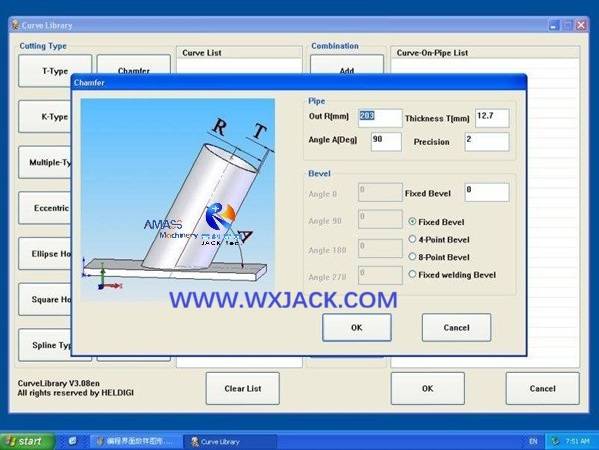

a) Los 9 tipos de ramas de tuberías que se cruzan típicas disponibles en la máquina cortadora de intersecciones de tuberías CNC y la interfaz operativa CNC intuitiva: (Fig.4,5)

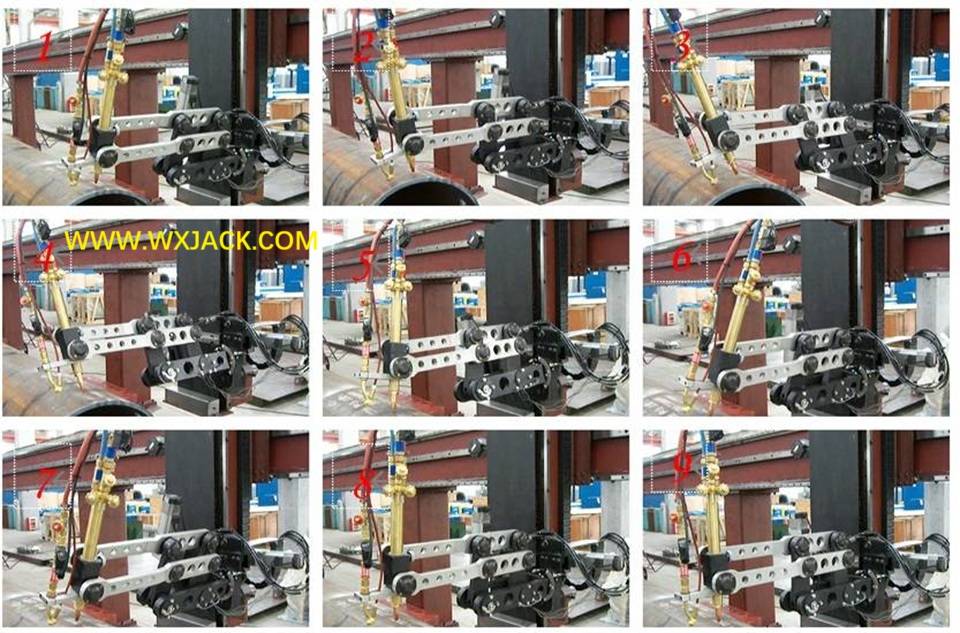

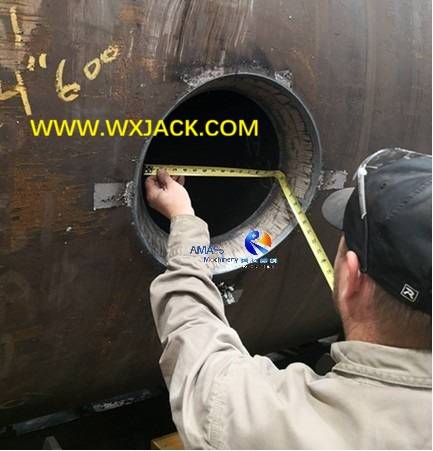

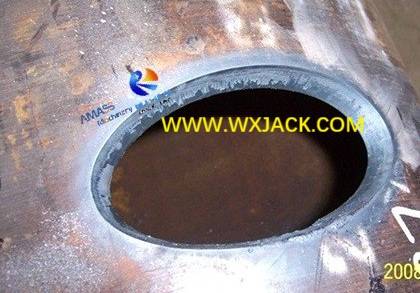

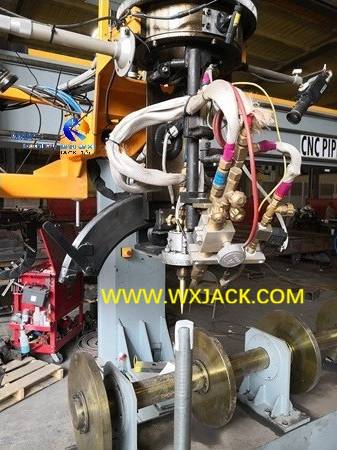

b) Comprobación del corte de corte terminado producido a partir de Wuxi JACK exportado a América Máquina cortadora de tubos CNC grande 3000/12 de 7 ejes: (Fig.6)

C. Aplicación de la máquina cortadora de intersecciones de tubos CNC con plasma de llama:

1. Uso amplio: La máquina cortadora de tubos CNC es el equipo de primera operación más importante para tubos y tiene una amplia aplicación en todas las industrias manufactureras, donde se utilizan tubos/tanques/cilindros metálicos como materia prima. desde Φ48mm de diámetro fabricación de tuberías, a Φ3000mm de diámetro tanques de servicio pesado;
2. Especificaciones de la tubería: La longitud de la tubería en la máquina cortadora de tuberías CNC varía desde varios metros hasta más de 20 metros;Rangos de espesor de pared de tubería de 2~3 mm a 100 mm de espesor;

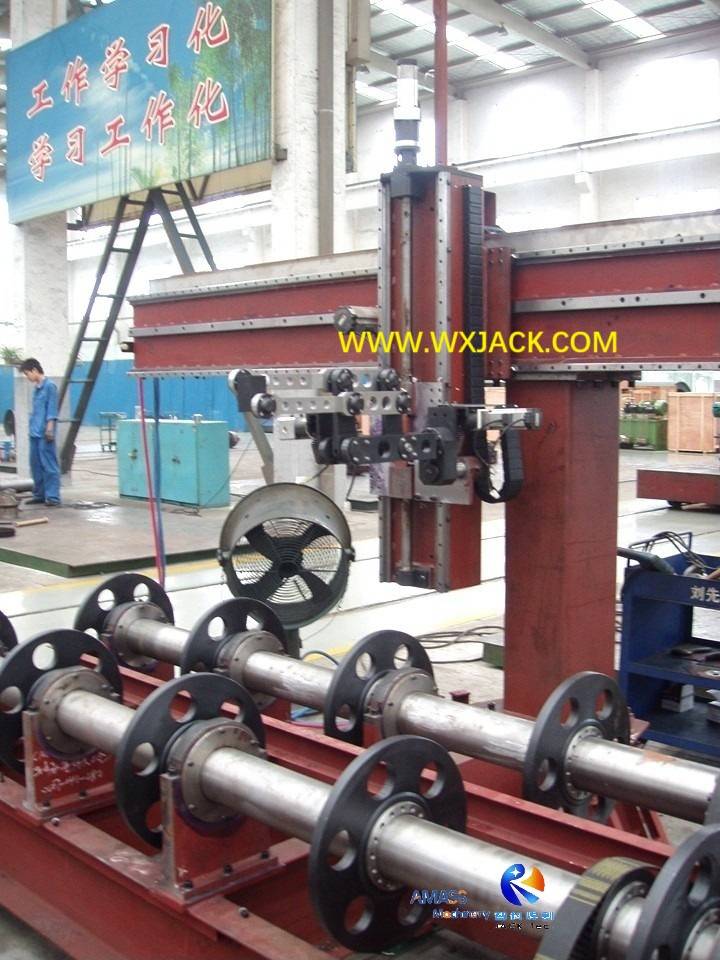

Conjunto de construcción de tuberías entregado desde la máquina cortadora de intersecciones de tuberías CNC Wuxi JACK para la construcción de estadios/edificios: (Fig.7)

D. Beneficios de la máquina cortadora de tubos CNC Wuxi JACK para el cliente:

1. Alta productividad y alta calidad constante: La máquina cortadora de tubos CNC con plasma de llama serie CNC-CP convierte el trabajo de corte manual de tubos original, que requiere mucho tiempo, es arduo y difícil de controlar, en una operación automática controlable altamente eficiente, lo que garantiza un rendimiento de alto nivel constante;
2. Alta automatización y ahorro de costos laborales: La máquina cortadora de intersecciones de tuberías CNC ayuda a lograr una automatización total en el campo de la primera operación de tuberías, reduce en gran medida la cantidad de operadores en el sitio del cliente;
3. Logre la tarea antes imposible de biselar tuberías con precisión: Con la potente función de la máquina cortadora de tubos CNC, se pueden realizar con alta velocidad y precisión una gran cantidad de trabajos complicados de biselado de tubos que no se pueden realizar manualmente, especialmente cuando se apunta a biselar ranuras en tubos;

4. Bordes de ataque competitivos de la máquina cortadora de tubos CNC grande Wuxi JACK 5/6/7 ejes:

1) Control CNC de 5/6/7 ejes: En las últimas décadas, con el avance de la tecnología, la máquina cortadora de tubos CNC ha pasado por varias etapas de desarrollo, desde el enfoque de 3 ejes en el corte de tubos de pared pequeña a mediana, hasta la máquina cortadora de tubos CNC grande de 5/6/7 ejes, que se enfoca en el corte de tubos medianos. a tuberías de gran espesor de pared;
2) En el campo de las máquinas cortadoras de intersecciones de tuberías CNC, Wuxi JACK toma la delantera en hardware/software/gestión integral de máquinas cortadoras de tuberías CNC de última generación. especialmente para producir máquinas cortadoras de tubos CNC grandes de 5/6/7 ejes;
5. Resumen sobre nuestras superioridades técnicas se ilustra en diapositivas web 'Ventajas de la máquina cortadora de intersecciones de tubos CNC Wuxi JACK'.

Las fotos desplazadas a la izquierda: Piezas principales, componentes y subconjuntos que componen la máquina cortadora de tubos CNC Wuxi JACK

Un juego de máquina cortadora de tubos CNC por plasma de llama tiene 4 partes principales de:

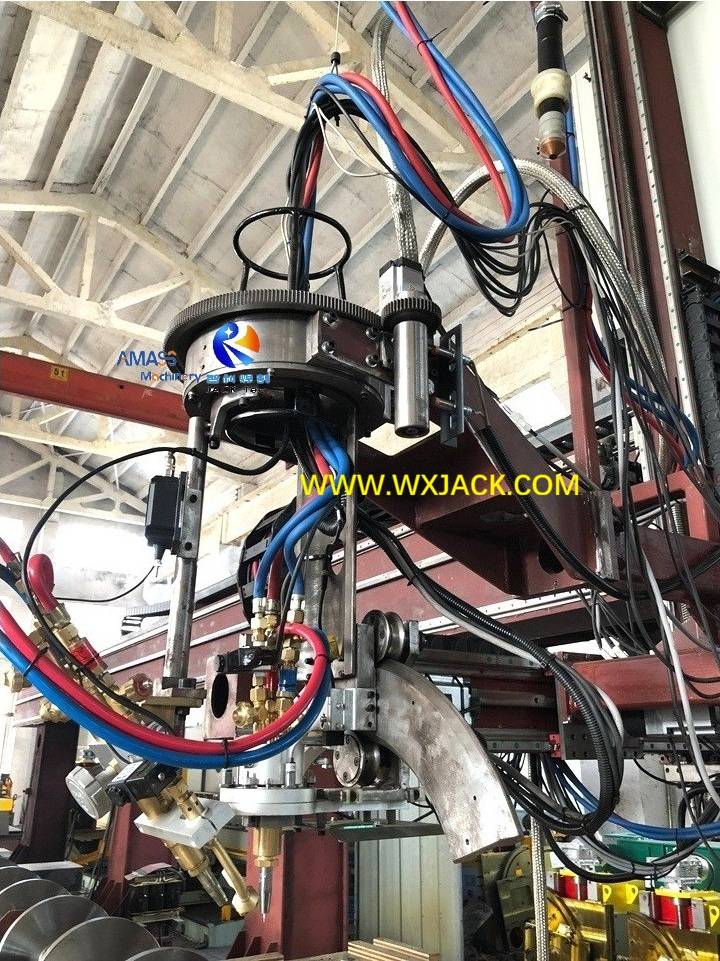

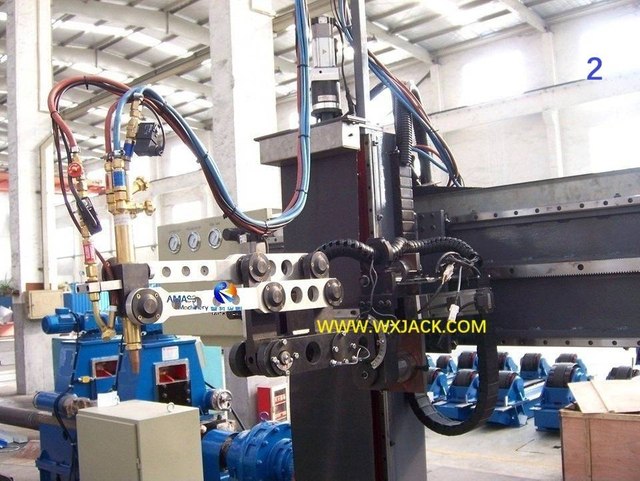

1. Antorcha de corte y unidades de gestión en la máquina cortadora de tubos CNC:

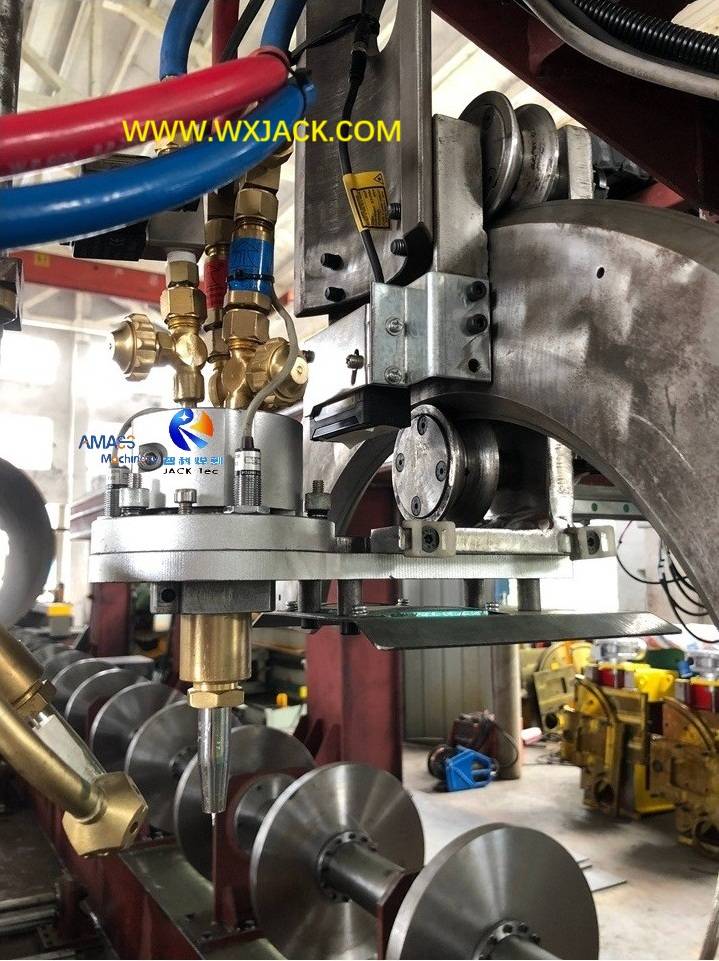

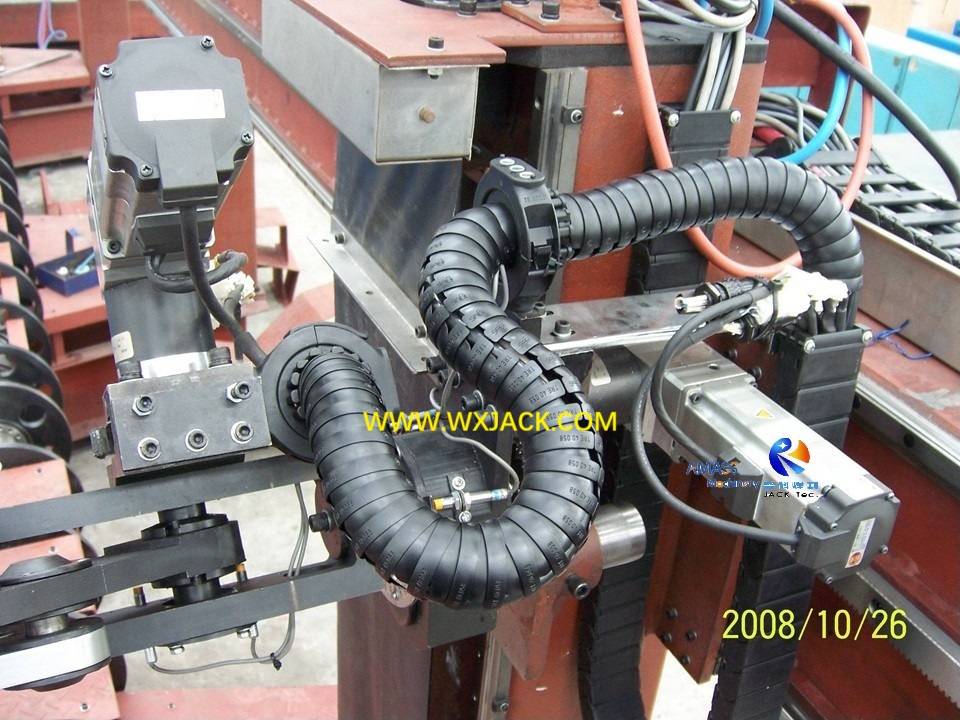

1) Diseño avanzado: Existen ciertas dificultades técnicas en el diseño del soplete de corte, especialmente para la máquina cortadora de tubos CNC grande de 5/6/7 ejes;
2) Tecnología de proceso: El artesano de fabricación de conjuntos de sopletes de corte encarna la fuerza técnica e integral del productor en la máquina cortadora de tubos CNC;

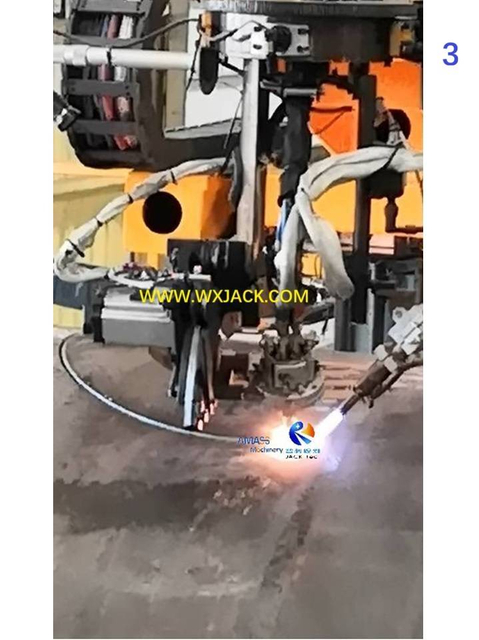

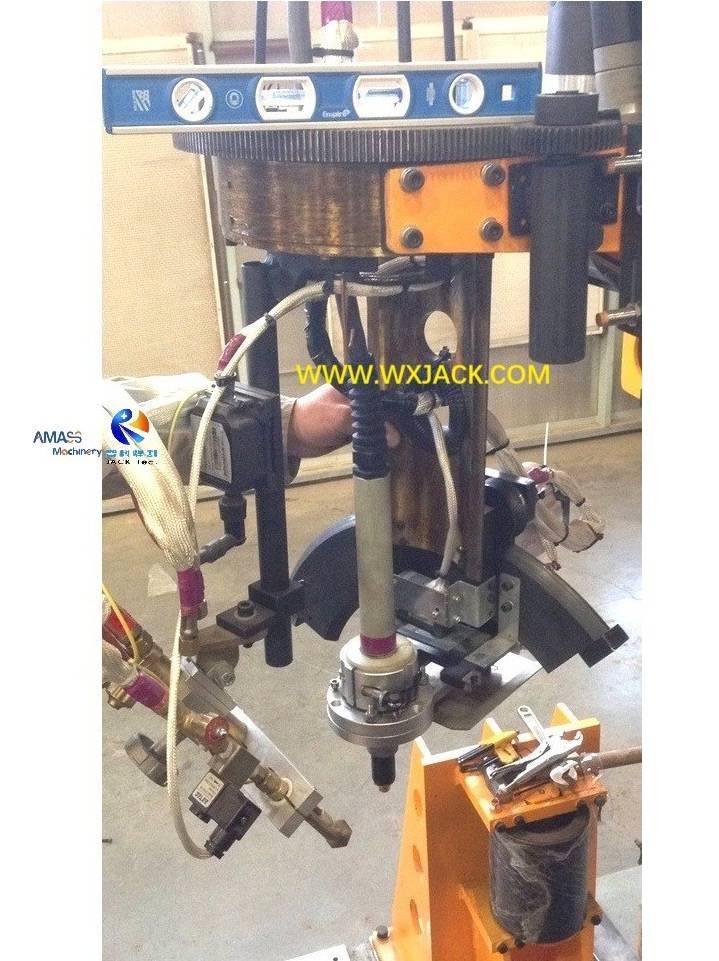

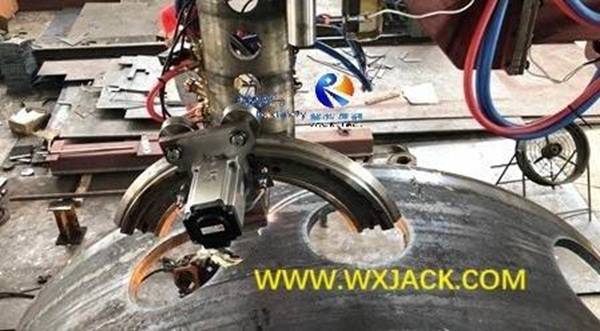

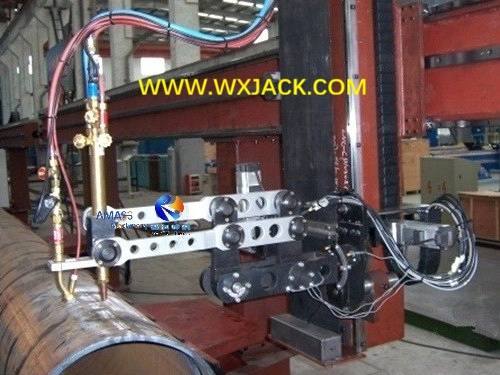

3) Presentar 5 Ejes de Mociones: Durante el funcionamiento de la máquina cortadora de tubos CNC grande de 5/6/7 ejes, el soplete de corte debe completar movimientos con 5 grados de libertad para cumplir con el desafiante trabajo de corte y biselado;

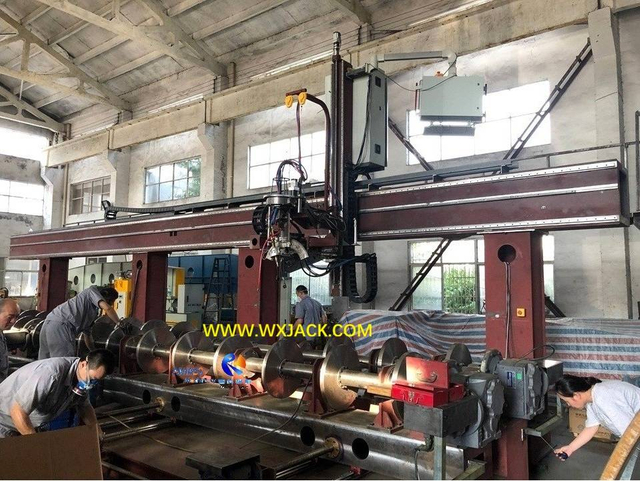

2. Marco mecánico de la máquina cortadora de intersecciones de tuberías CNC;

3. Sistema giratorio y de sujeción de tubos de piezas de trabajo en la máquina cortadora de tubos CNC:

Esta unidad tiene 2 funciones: Sujete las tuberías y haga girar la tubería.Hay 2 tipos de formularios:
1) En la máquina cortadora de tubos CNC para trabajos pequeños y medianos, es del tipo garra de mandril;
2) En la máquina cortadora de tubos CNC grande, es del tipo rodillo de fricción;
4. Sistema de control eléctrico de la máquina cortadora de intersecciones de tuberías CNC.

En la máquina cortadora de tubos CNC Wuxi JACK, hay 4 opciones de eje de control. configuraciones:

A. Máquina cortadora de tubos CNC de 3 ejes de control de diámetro pequeño para corte de tubos:

1. 3 ejes de control en máquina cortadora de tubos CNC:

1) Eje X: Posicionamiento del soplete a lo largo del tubo;
2) Eje Y: Colocación del soplete a lo largo de la dirección de giro axial del tubo;
3) Eje Z: Colocación del soplete a lo largo del diámetro radial del tubo hacia arriba y hacia abajo;

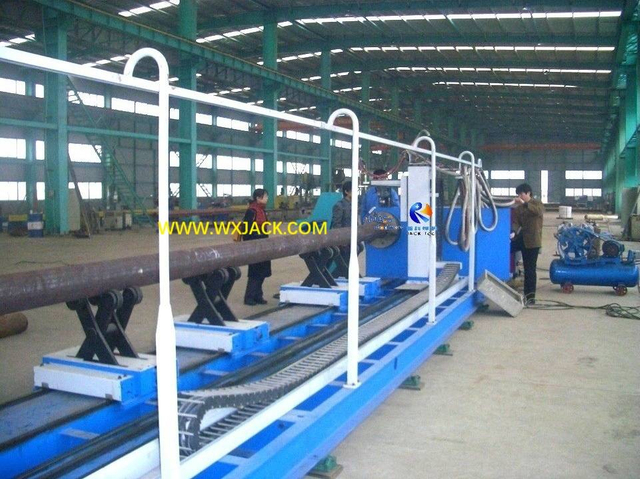

Ilustración del eje X / Z / Y en la máquina cortadora de tubos CNC de 3 ejes: (Figura 1)

2. Función: La máquina cortadora de tubos CNC de 3 ejes tiene la función fundamental de implementar el corte de tubos y el corte de orificios con borde recto;
3. Especificaciones de tuberías aplicables: La máquina cortadora de tubos CNC de 3 ejes es adecuada para procesar tubos con diámetro pequeño y paredes delgadas: el diámetro varía desde Φ80mm a Φ660mm, y espesor de 3 mm a 10 mm;
4. modelo típico de la máquina cortadora de tubos CNC de 3 ejes: CP3-600/L.Aquí 'L' se refiere al máximo.longitud de la tubería.Por ejemplo: 6000 mm/ 9000 mm/ 12000 mm, etc.;


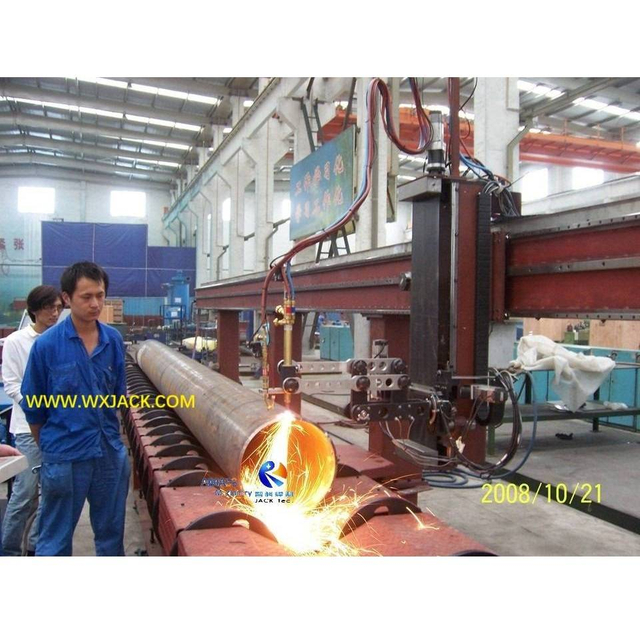

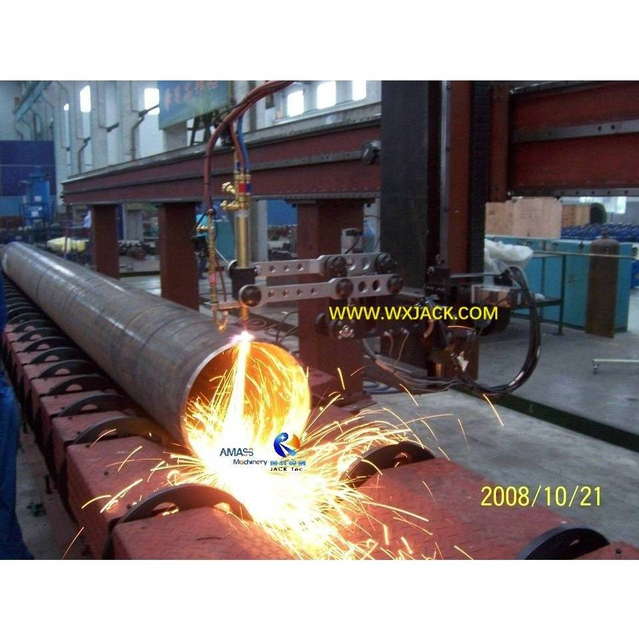

B. Máquina cortadora de intersecciones de tubos CNC de 5 ejes de control de diámetro pequeño a mediano para corte de tubos y corte de orificios y biselado:

1. Necesario para conseguir un borde oblicuo en tuberías más grandes: Cuando los diámetros de las tuberías crecen hasta un nivel medio, como por ejemplo Φ1400mm, y el espesor de la pared de la tubería se vuelve más grueso, como 30 mm ~ 50 mm, es necesario tener un borde oblicuo biselado en el borde del tubo;

2. 5 ejes de control en máquina cortadora de tubos CNC:

Sobre la base del eje X/Y/Z,
1) Los 4^th un eje para controlar un giro infinito de tubería de 0° ~ 360°;
2) Los 5^th eje B para gestionar la inclinación de la tubería entre 0° y 120°;
Se debe presentar la máquina cortadora de tubos CNC, para manejar el soplete de corte giratorio dentro del rango de rotación infinita de ±45°;
3. Los modelos típicos de máquina cortadora de tubos CNC de 5 ejes: CP5-1400/L (para procesamiento en tubos de Φ1400 mm máx.);

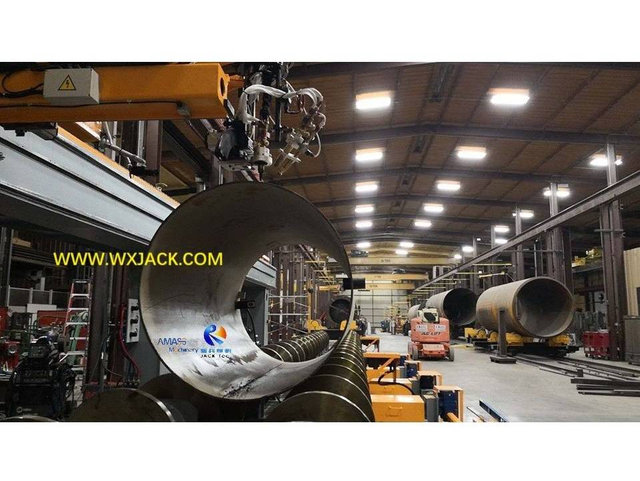

C. 6 ejes de control y 7 ejes de control en una máquina cortadora de tubos CNC grande:

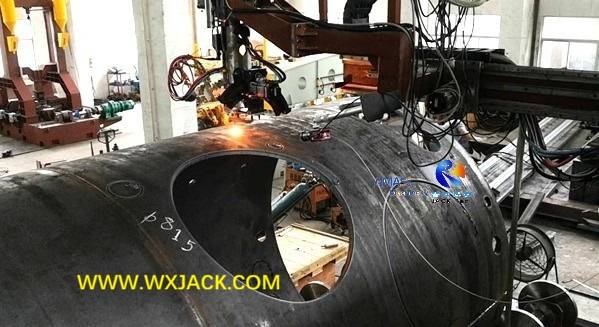

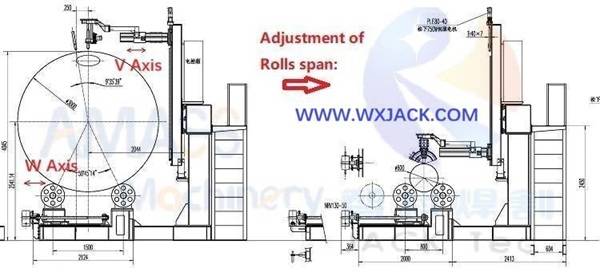

Ilustración de los ejes V y W en la máquina cortadora de tubos CNC grande de 6 y 7 ejes: (Figura 2)

1. El eje V y el eje W en máquina cortadora de tubos CNC grande:

Como se muestra en el esquema anterior, cuando el diámetro de la tubería excede Φ2000 mm:
1) El 6^th eje V para mover el soplete a lo largo de la dirección radial del tubo;
2) El 7^th eje W para mover el soporte de tubería estilo rodillo de fricción;
Se debe presentar la máquina cortadora de tubos CNC grande;
2. Los modelos típicos de 6 Ejes Máquina cortadora de intersecciones de tubos CNC: CP6-2000/L;(Para procesamiento en tubería de Φ2000 mm máx.)
3. Modelos típicos de 7 ejes. Máquina cortadora de tubos CNC: CP7-2500/L (Para procesar en tuberías de Φ2500 mm máx.) y CP7-3000/L (Para procesar en tuberías de Φ3000 mm máx.)

Dependiendo del rango de diámetro del tubo de la pieza de trabajo, existen 2 tipos principales de accesorios o unidad de soporte, para ser aplicado en la máquina cortadora de tubos CNC:

1. Mandril de 3 garras en modelos pequeños de máquina cortadora de tubos CNC:

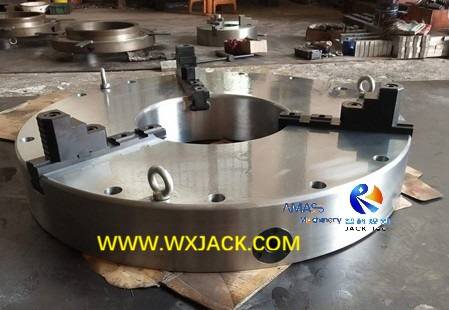

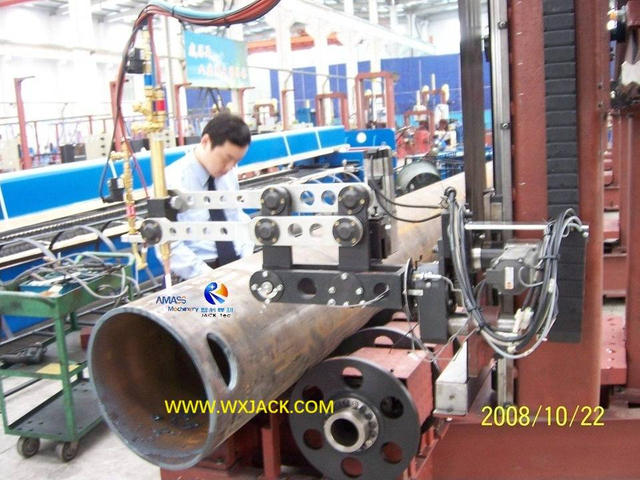

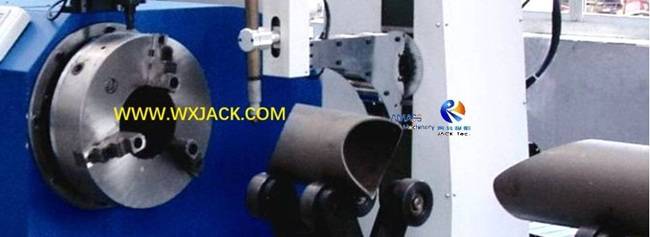

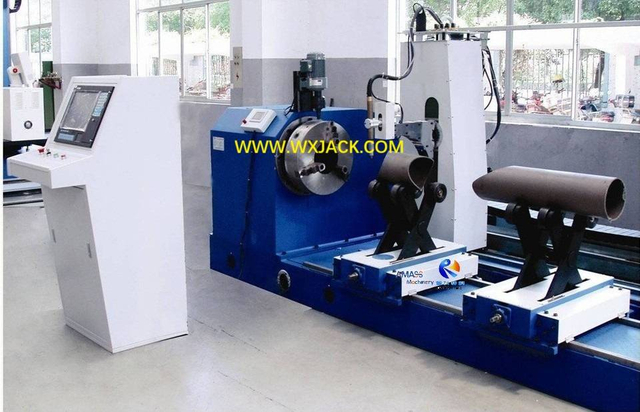

Sujeción de tubos pequeños en la máquina cortadora de tubos CNC Wuxi JACK: (Figura 1)

Asegure el tubo en el accesorio del mandril en la máquina cortadora de intersección de tubos CNC con especificaciones Wuxi JACK Φ600mm ~ Φ660mm: (Figura 2)

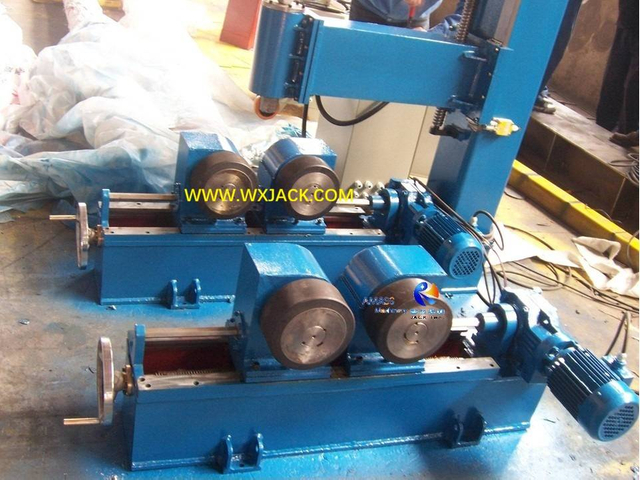

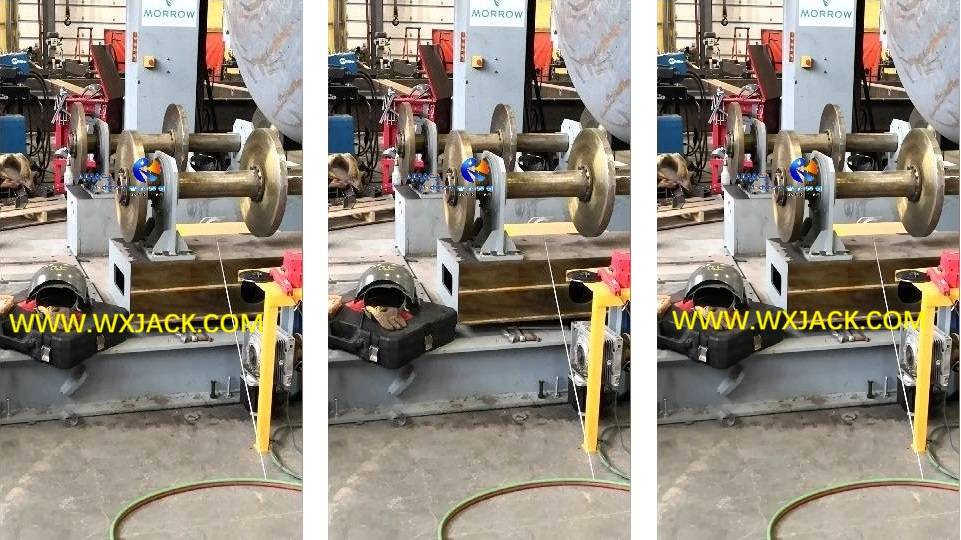

2. Grupo de rodillos de fricción en máquinas cortadoras de tubos CNC de tamaño mediano a grande:

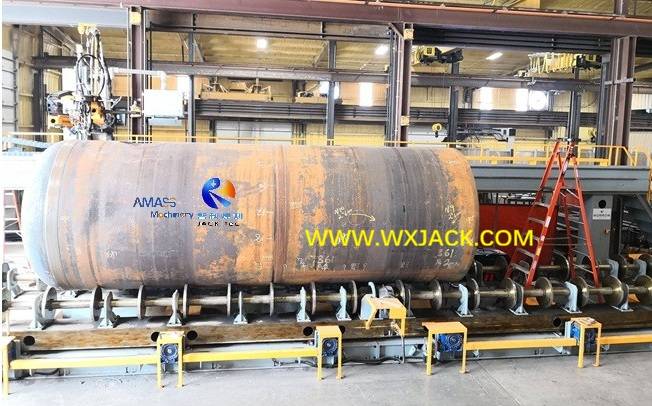

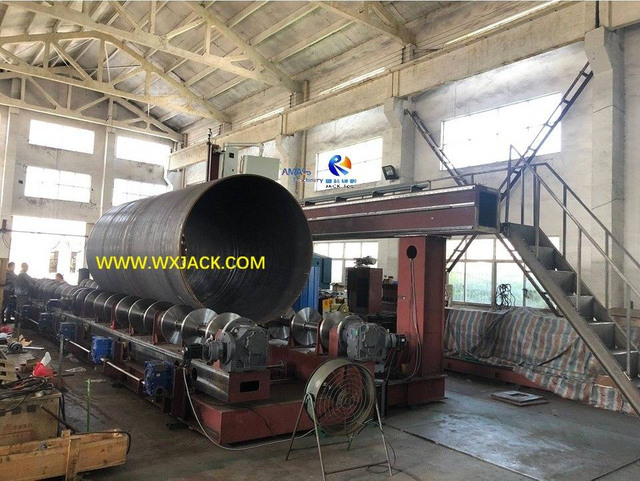

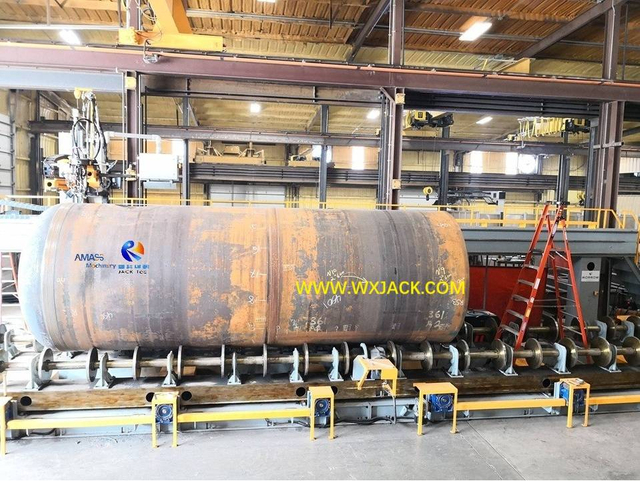

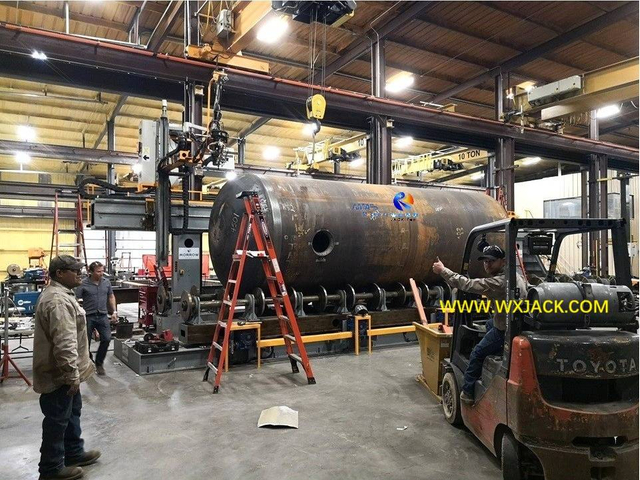

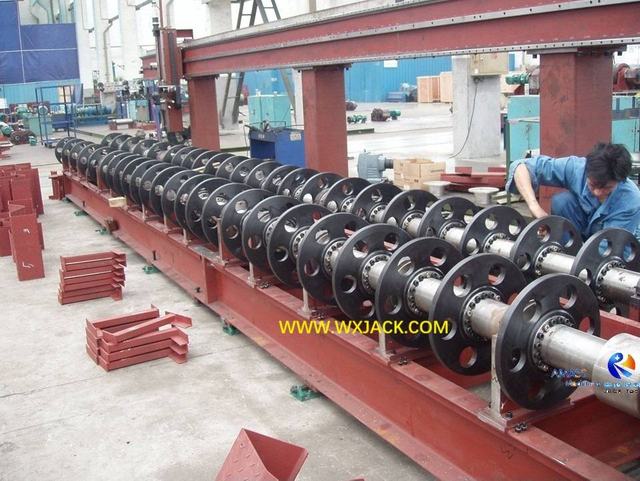

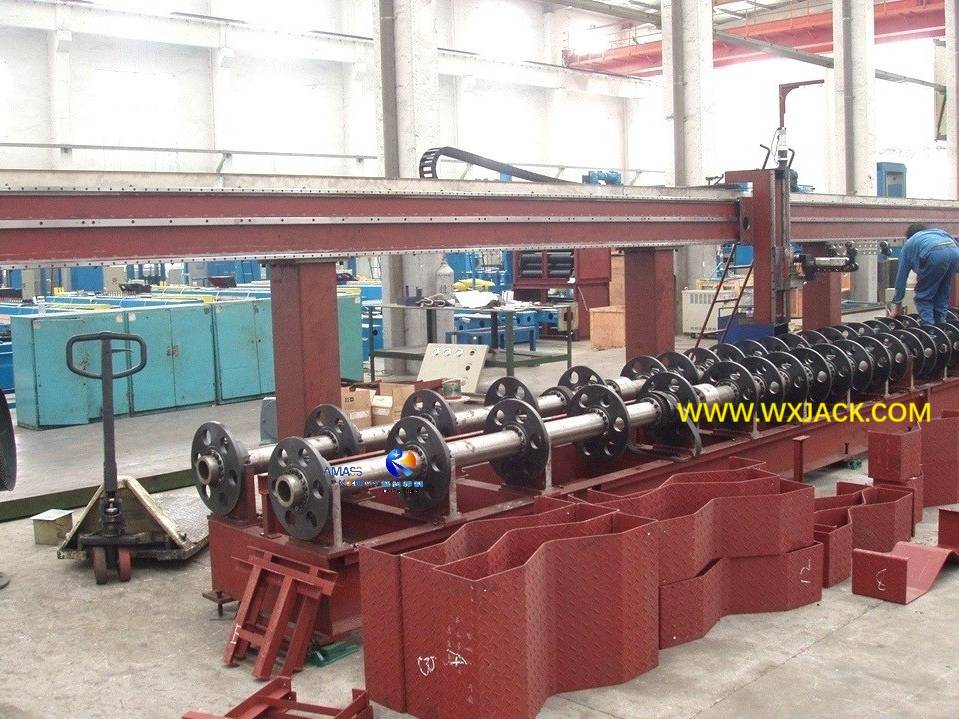

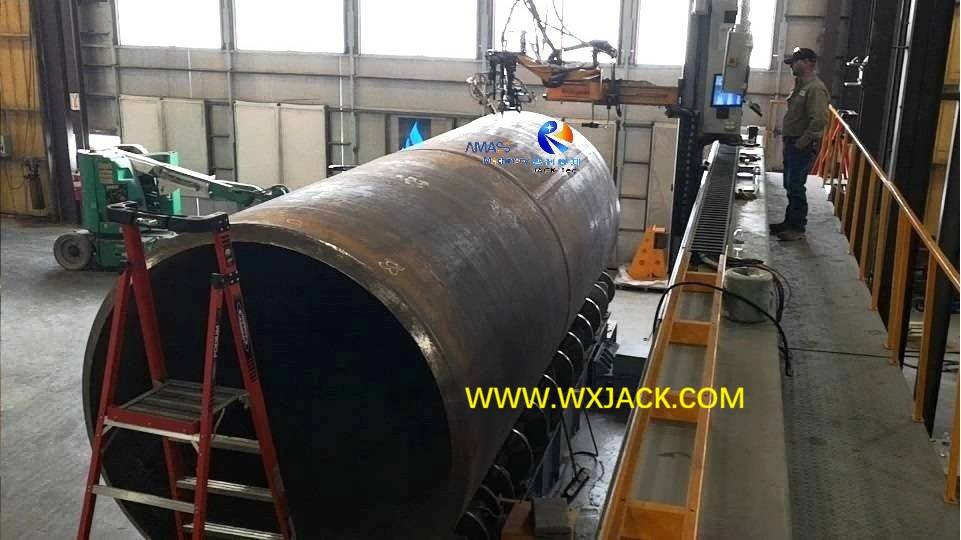

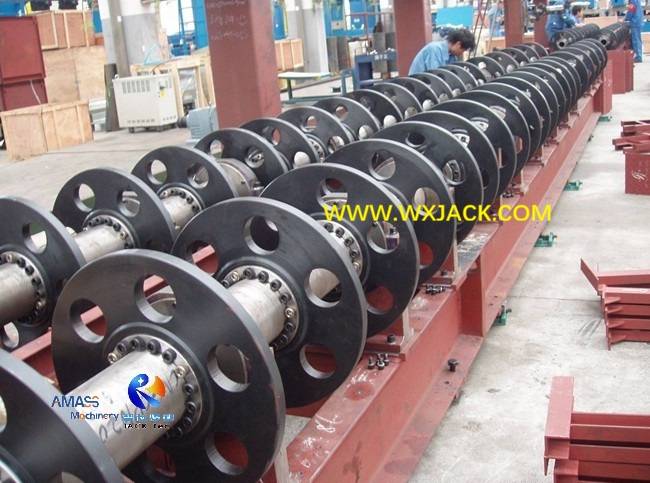

Producción de rodillos de fricción de la máquina cortadora de tubos CNC grande: (Fig. 3)

1) ¿Cuándo corresponde? Cuando el diámetro de las tuberías exceder Φ1000 mm, debido al peso suficiente de la tubería, el efecto de la inercia giratoria de la tubería se debilita enormemente y no es necesario el dispositivo de sujeción;

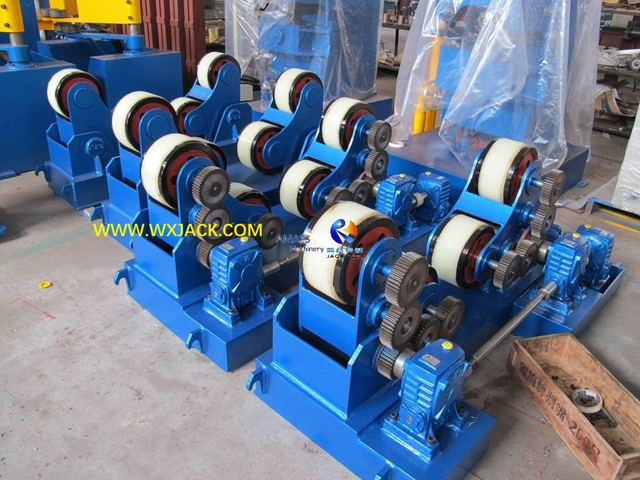

2) El grupo de rodillos de fricción de estilo más libre. está equipado con una máquina cortadora de tubos CNC de tamaño mediano a grande;
3) Ventaja de los rodillos de fricción es fácil de manipular tubos dentro y fuera de la máquina cortadora de tubos CNC, sin la operación adicional de fijar y aflojar tubos;

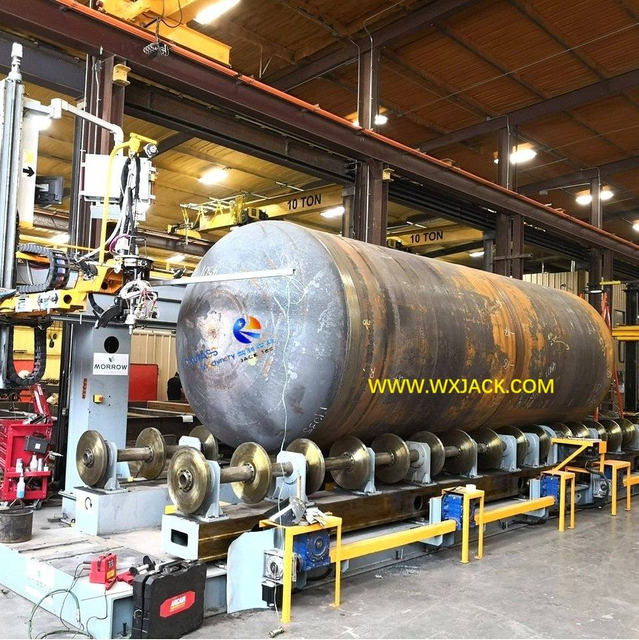

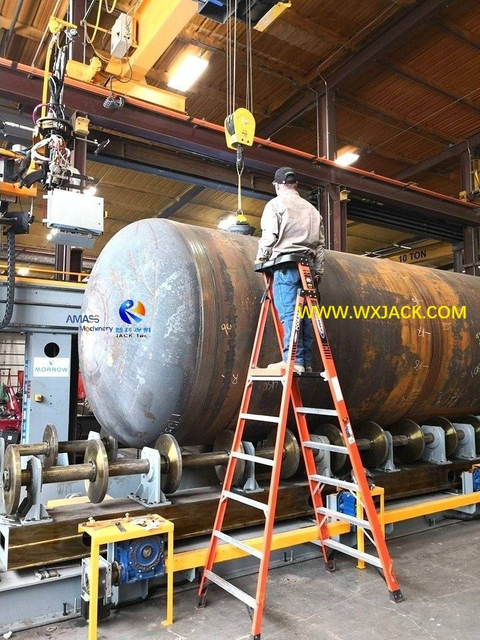

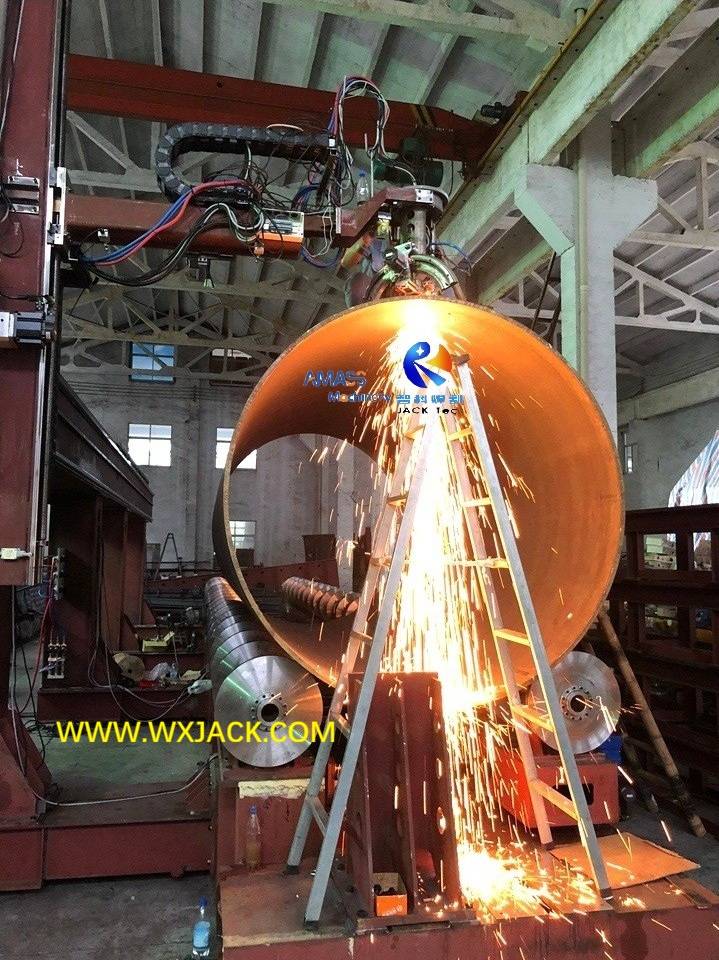

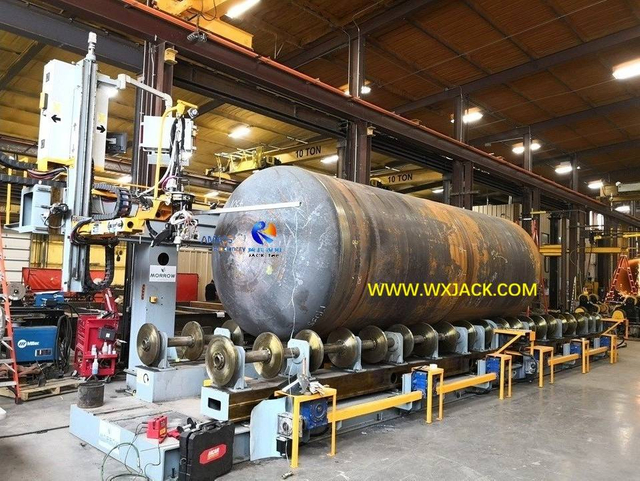

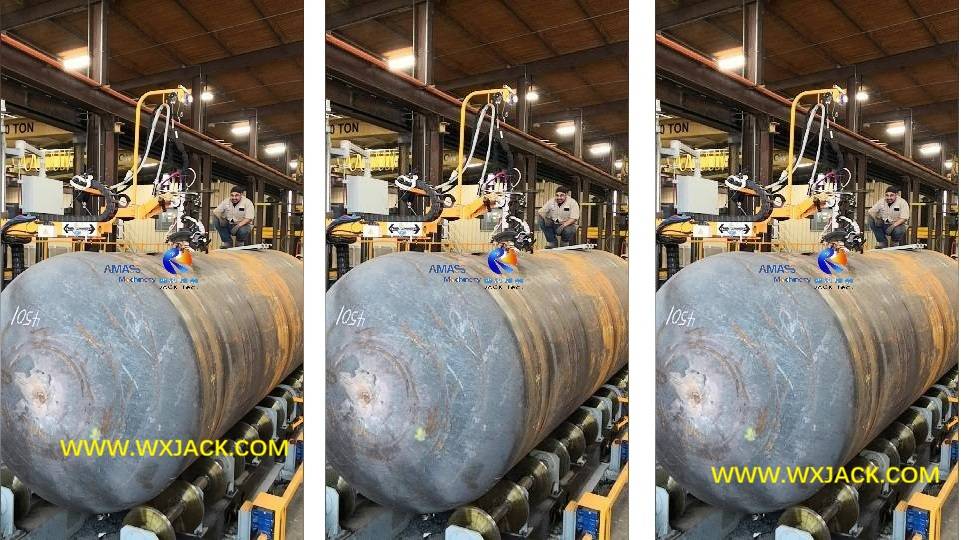

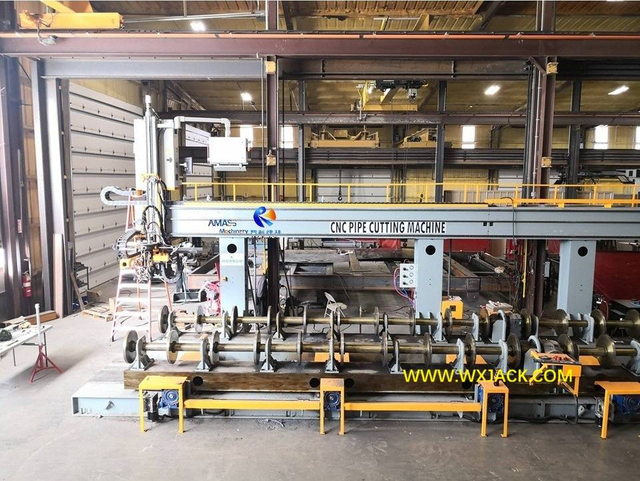

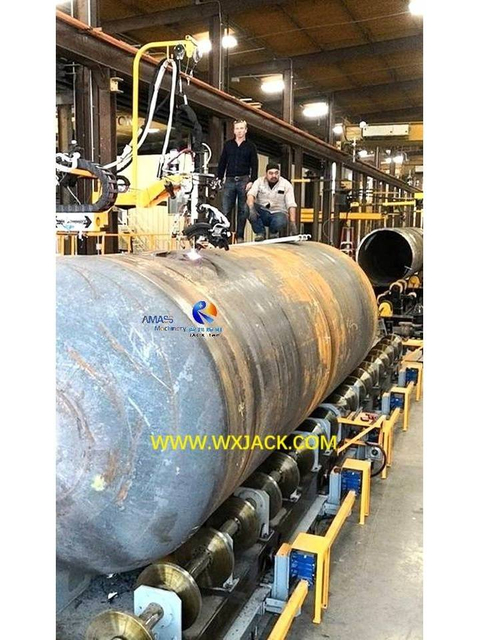

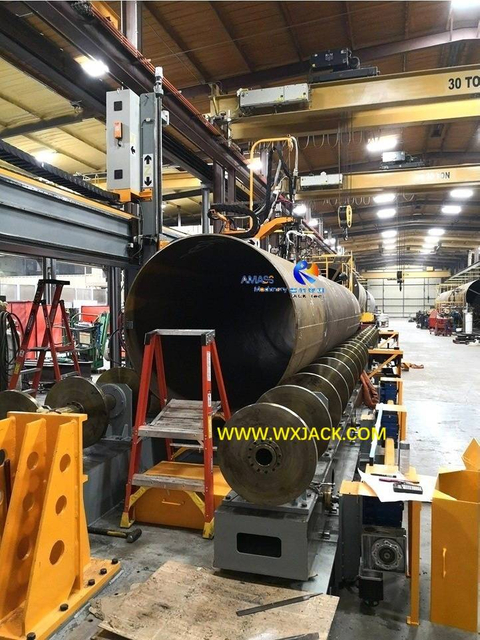

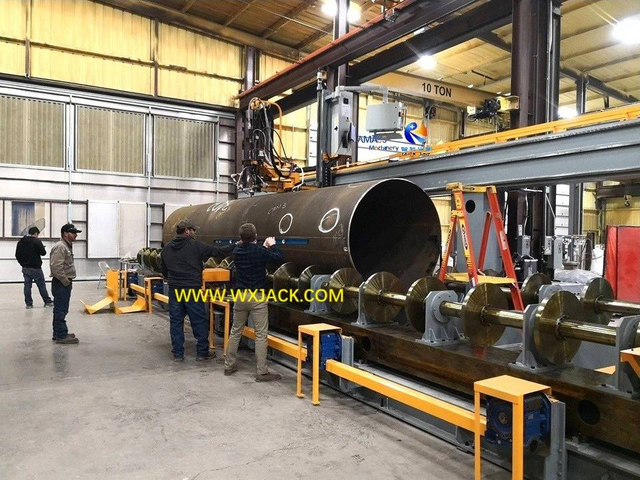

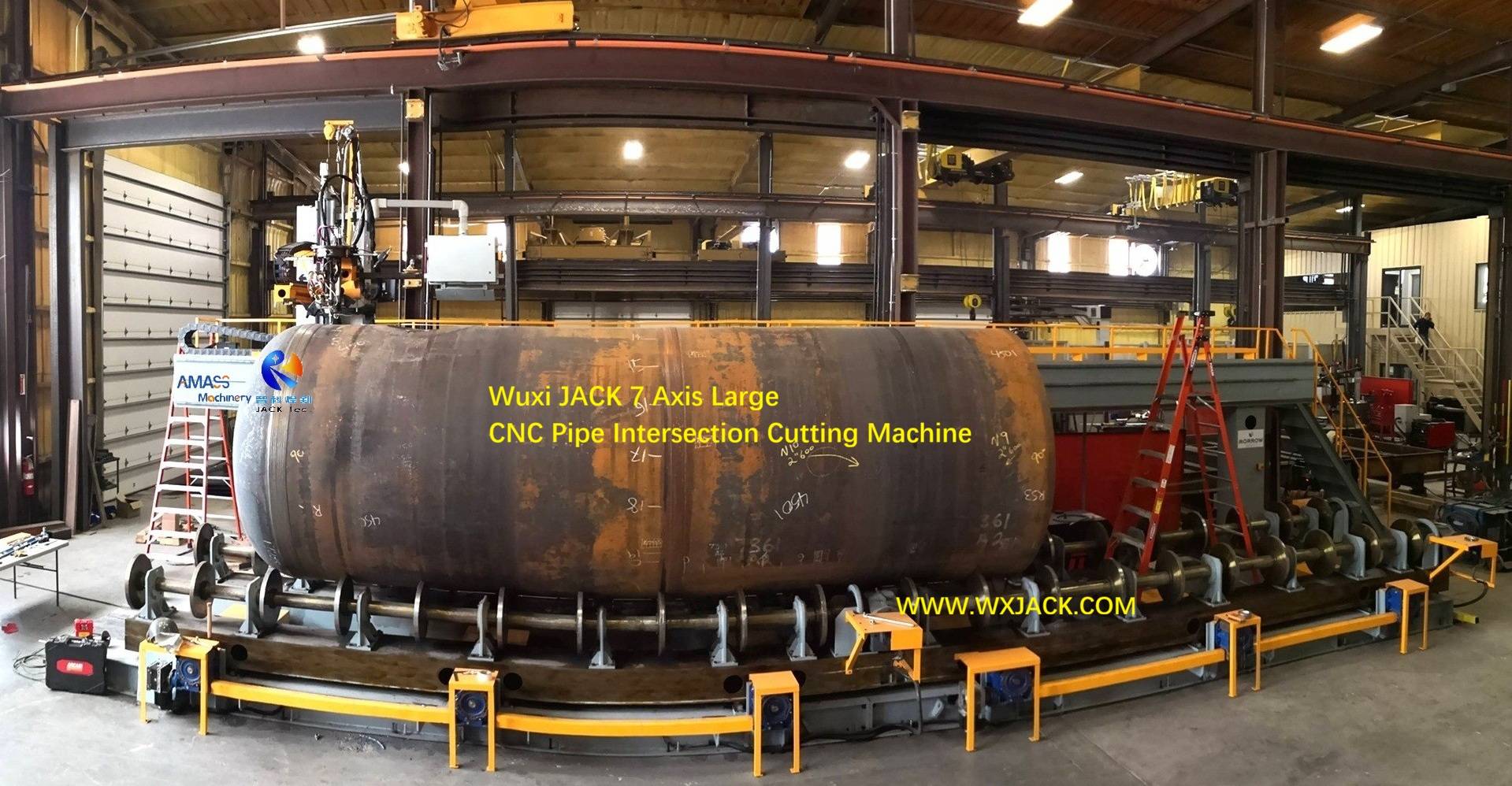

Una pieza de tanque grande de Φ3000 mm colocada sobre el grupo de rodillos de fricción de la máquina cortadora de tubos CNC grande Wuxi JACK CNC-CP7-3000: (Fig.4)

1. Característica y aplicación de la máquina cortadora de tubos CNC de tamaño pequeño y mediano CP3-600~1000/L:

1) Rango de aplicación: La máquina cortadora de tubos CNC pequeña y mediana se utiliza para cortar tubos de diámetro pequeño a mediano y de pared delgada.El borde cortado tiene un borde recto sin biselado inclinado;
2) Fijación de la pieza de trabajo en la máquina cortadora de tubos CNC pequeña y mediana es del tipo portabrocas de 3 garras;
3) modelo típico de máquina cortadora de tubos CNC pequeña y mediana: CP3-600/15.

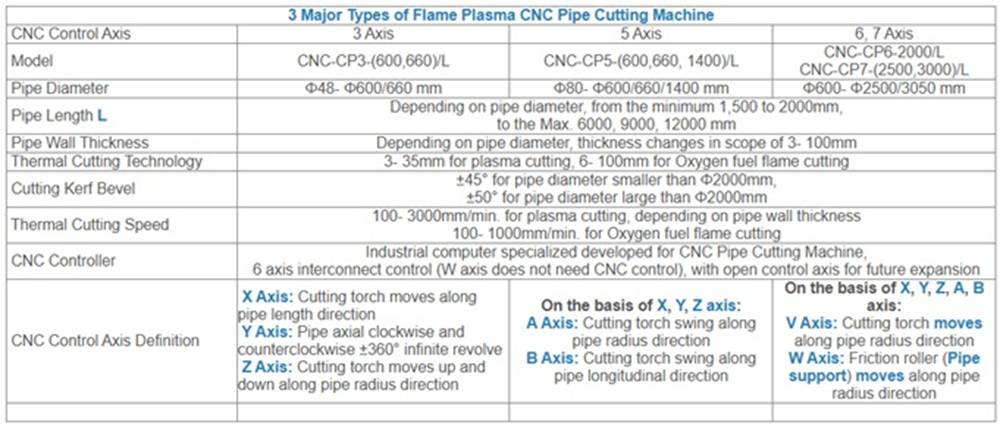

2. Parámetros técnicos de la máquina cortadora de tubos CNC de tamaño pequeño y mediano CP3-600~1000/L:

1. Aplicación de la máquina cortadora de intersecciones de tubos CNC pequeña CP5/6-600~660/L:

1) Consejo de uso: La máquina cortadora de tubos CNC de 5/6 ejes se utiliza para cortar tubos con un diámetro pequeño y un espesor mayor, que necesitan biselado en el borde del tubo;
2) Fijación de la pieza de trabajo: El mandril de 3 garras se utiliza para asegurar firmemente el tubo de la pieza de trabajo en estas pequeñas máquinas cortadoras de tubos CNC;
3) Modelos típicos de esta rama Máquina cortadora de tubos CNC: Máquina cortadora de tubos CNC CP5-600/L de 5 ejes y Máquina cortadora de intersecciones de tubos CNC CP6-600/L de 6 ejes.

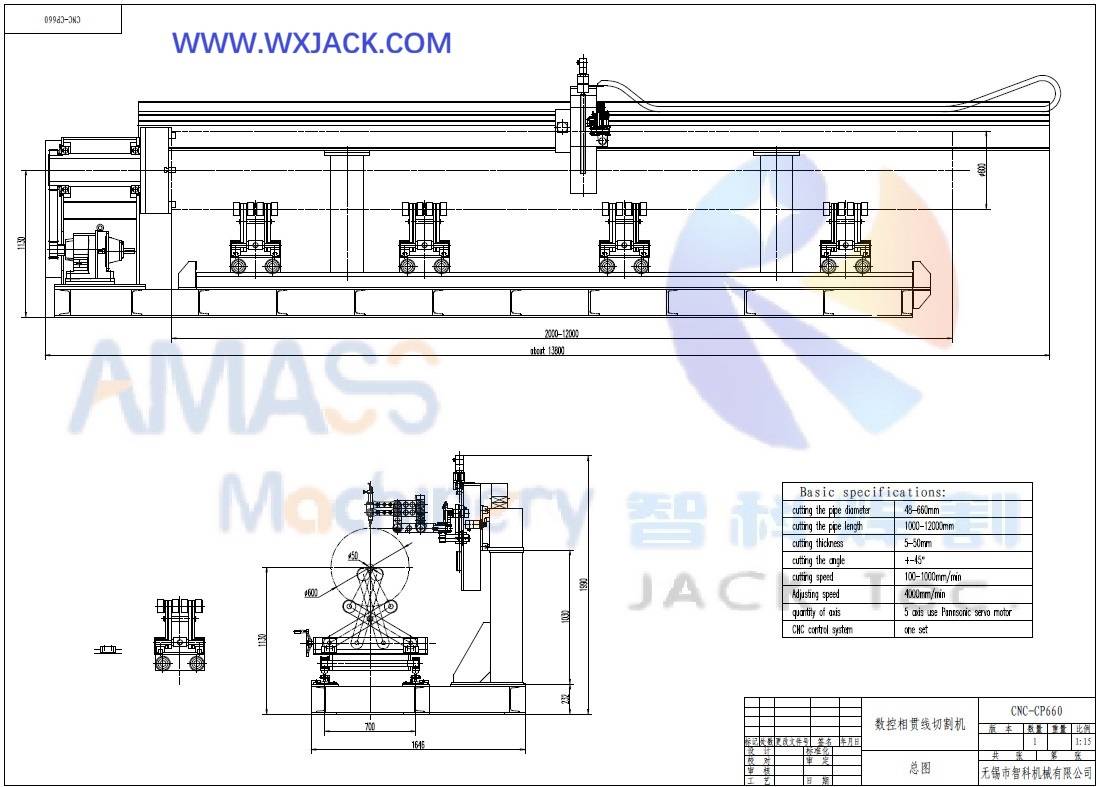

2. Parámetros técnicos de la máquina cortadora de intersecciones de tubos CNC pequeña CP5/6-600~660/L:

1. Aplicación de la máquina cortadora de intersecciones de tubos CNC de tamaño mediano CP5/6-1400~2000/L:

1) Uso amplio: Este alcance de la máquina cortadora de tubos CNC tiene el mayor volumen de aplicación, para cortar tubos de rango medio con un diámetro de hasta Φ2000 mm;
2) Fijación de la pieza de trabajo: La unidad giratoria y de sujeción de tubos en esta gama de máquinas cortadoras de tubos CNC es de estilo rodillo de fricción;
3) Modelos típicos son la máquina cortadora de tubos CNC CP5-1400/L de 5 ejes y la máquina cortadora de intersecciones de tubos CNC CP6-2000/L de 6 ejes.

2. Parámetros técnicos de la máquina cortadora de intersecciones de tubos CNC CP5/6-1400~2000/L:

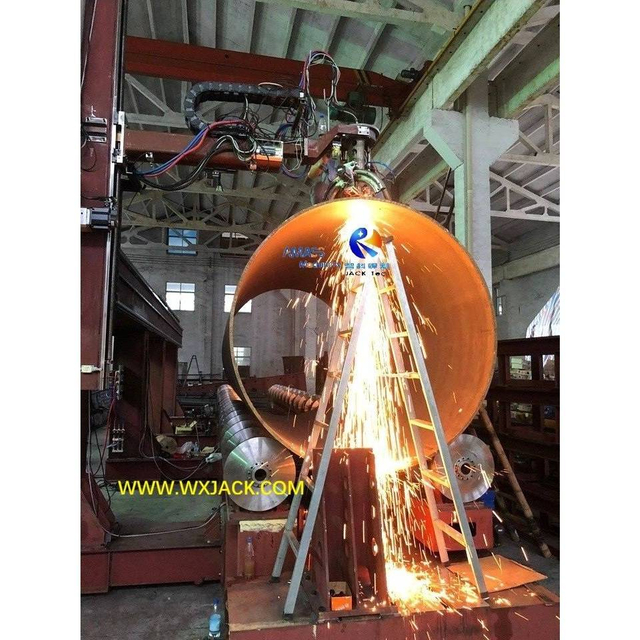

1. Aplicación de la máquina cortadora de tubos CNC grande CP5/6/7 2000~3000/L:

1) Tubería y forma de corte adecuadas: Esta serie de máquinas cortadoras de intersecciones de tuberías CNC se utiliza para cortar tuberías de gran diámetro y gran espesor.En consecuencia, el corte por llama tiene más aplicaciones que el corte por plasma;
2) 3 opciones de eje de control: La elección entre la máquina cortadora de tubos CNC de 5, 6 y 7 ejes depende del diámetro más grande de la tubería/preferencia del cliente y del presupuesto;
3) Los modelos típicos de estas Máquina cortadora de tubos CNC grande: Máquina cortadora de tubos CNC grande CP5-2000/L de 5 ejes y Máquina cortadora de tubos CNC grande CP7-3000/L.

2. Parámetros técnicos de la máquina cortadora de tubos CNC grande CP5/6/7-2000~3000/L:
