A. Uso de la máquina de alisado de perfil de acero angular:

1. Función de la máquina de alisado de acero de ángulo enrollado:

1) Wuxi Jack ASM Series L Máquina de risa de acero de ángulo es para enderezar la deformación longitudinal del acero ángulo (el otro nombre de la materia prima: ángulo enrollado, barra de ángulo o acero L) a lo largo de su dirección a lo largo, incluida la deformación/ flexión/ dobladillo, etc.:

2) El operador de Wuxi Jack tiene una prueba de prueba en ASM100 máquina modelo durante el ensamblaje final y prueba: (Fig.1)

2. Modelos de lana de risa de acero de ángulo:

1) Según el tamaño de la sección transversal del acero angular, esta serie de máquina tiene varios modelos estándar para elegir, ASM63/ ASM100/ ASM130/ ASM130/ ASM200;

2) Denotación en el modelo de máquina: Cada modelo de la máquina corresponde con el máximo. Ancho lateral del acero angular. Por ejemplo, el max. tamaño de acero angular para ASM130 modelo es 130 x 130 x 12 mm. Para obtener detalles, consulte la tabla de especificaciones de la pieza de trabajo a continuación al final de esta familia de productos;

a) Wuxi Jack ASM100 máquina modelo lista para el envío: (Fig.2)

b) Wuxi Jack ASM200 Gran modelo de máquina de servicio pesado después de la prueba y pintura: (Fig.3)

3. Diseño especial en la máquina: Además, el equipo de Wuxi Jack Engineering puede diseñar y producir una máquina de alisado de acero de hierro de Modelo ASM de tamaño especial y, por lo tanto, modelo especial, para cumplir con el requisito especial de los clientes;

4. Equipo de alisado de marco de estructura de acero similar: Esta máquina de alisado de acero de Angle ASM Series L tiene su proceso de alisado de la pieza de trabajo relacionado con otra maquinaria importante y ampliamente aplicada: H máquina de alisado de brida de haz h, pero en diferentes estructuras de máquinas y principio de trabajo.

B. Ventaja y gran valor de la máquina de alisado de acero de ángulo para el cliente:

1. Wuxi Jack Máquina herramienta con la máquina de alisarse de acero de ángulo enrollado:

1) La serie ASM es producto presentado de Wuxi Jack, que fue desarrollado por nuestro equipo de ingeniería y puesto en el mercado en el año de 2013;

2) Antecedentes de aplicación de la máquina: Como una especie de piezas de trabajo de acero de gran volumen de gran volumen de gran aplicado, los aceros angulares son fáciles de tener una deformación longitudinal a lo largo de su cuerpo de dirección de longitud, que se causan: polipasto/ transporte/ almacenamiento ... y deben enderezarse en consecuencia, para llevar a cabo un alto paso de operación de alto nivel estándar. En consecuencia, existe una gran demanda de mercado en esta máquina;

3) Prueba de prueba en Wuxi Jack ASM200 Máquina de servicio pesado de modelo grande, enderezado en acero de ángulo grande: (Fig.4)

2. Enderezado por las manos antes de la máquina de alisado de acero de hierro angular para los clientes:

Antes del desarrollo de esto ASM Series L Máquina de risa de acero de ángulo, el proceso de alisado de acero de ángulos fue implementado manualmente, por las manos del operador. Los puntos negativos para los clientes pueden aparecer como:

1) Costo de mano de obra innecesaria: Participó a muchos operadores de trabajo duro y de trabajo, que tiene un valor agregado muy bajo para dicha operación. Para el empleador, el costo variable en el trabajo humano es muy alto;

2) Rendimiento inestable e incontrolable: Además, el enderezado manual del operador tiene un riesgo potencial de una calidad de enderezado inconsistente, debido a la fatiga del operador, en malas condiciones, etc.;

La introducción de esta máquina de alisado de acero de ángulo l ahorra enormemente el trabajo de mano de obra y produce acero en ángulo L enderecido con calidad uniforme;

3. Con la máquina de alisarse de acero de ángulo enrollado:

Relativamente, La máquina automática lleva la operación automática en el alisado de acero angular. Los méritos correspondientes de esta automatización son:

1) Ahorrar enormemente el costo laboral: Con mucho menos operador necesario para la operación, el período de recuperación de la inversión en esta máquina puede ser inferior a 2 años, con un alto valor de TIR (tasa de retorno de inversión), más del 40%;

2) Efecto de alisado controlable y consistente: El cliente puede recibir un efecto de alisado uniforme prometido desde la ejecución de la máquina de alisado de acero de ángulo Wuxi Jack L:

3) Wuxi Jack ASM100 La máquina modelo funciona en la instalación de clientes rusos: (Fig.5)

4. Boom del mercado en la máquina: En una palabra, desde que la máquina de alisado de perfil de acero Angle de la serie Wuxi Jack ASM se lleva al mercado, esta valiosa máquina herramienta ganó un alto reconocimiento y una cálida bienvenida, de los clientes no solo en el continente chino, sino también en el mercado en el extranjero en el extranjero;

5. Uso extenso de Wuxi Jack Machine: Hasta ahora, la máquina de alisado de acero de Wuxi Jack ASM L Angle se ha exportado a muchos países, incluidos Rusia, los países de Europa del Este, Asia Central, etc. y han adquirido una alta aprobación de los clientes. Ahora es uno de los productos destacados de Wuxi Jack;

6. VENTAJAS DE LA MÁQUINA DE ENTERNA DE ACERDAD DE IRON ASM ASM en resumen:

La máquina aparece en:

1) Operación segura, fácil de usar y simple;

2) Alta velocidad de alisado;

3) Calidad controlable, buena y uniforme enderezado;

4) Instalación fácil y conveniente, manejo, reubicación;

5) Bajo costo de ejecución y servicio;

En total, esta máquina puede usarse ampliamente en muchas industrias, como estructura de acero, torre de hierro, carretera y puente, etc.

DO. Vista técnica sobre Wuxi Jack L Machina de risa de acero de Angle:

1. Los temas en la familia de productos de la máquina de risa de acero de L Angle:

Este grupo de productos de Wuxi Jack ASM Serie General Propósito General Angle Steel La máquina de alisado dará una introducción en detalle, que se extenderá en cada uno de los productos del modelo de máquina, que cubre los temas de:

1) Principio de alisado de acero de ángulo de la máquina;

2) Manipulación de alisado de acero de ángulo de la máquina;

3) Proceso de operación de la máquina;

4) Estructura principal de la máquina;

5) Operación de seguridad de la máquina;

6) Mantenimiento de la máquina;

2. Características técnicas principales de la máquina de alisado de acero de ángulo Wuxi Jack L:

1) Principio de alisado: (Fig.6)

Se muestra en el boceto anterior, se instalan 5 piezas de rodillos de alisado en una posición de nivel superior, que se mueven hacia abajo, ejerciendo una fuerte fuerza de alisado sobre el acero angular. Las 4 piezas de rodillos de alisado se instalan en una posición de nivel inferior, simplemente giran sin moverse hacia arriba y hacia abajo;

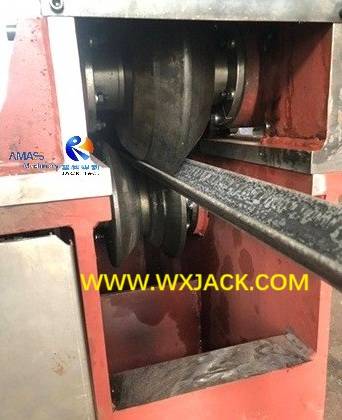

2) Enderezado de la cavidad: (Fig.7)

Se muestra en la foto de arriba, los rodillos de alisado y sus mecanismos de conducción/ transmisión se instalan dentro de esta cavidad;

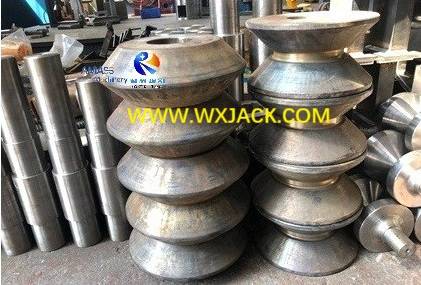

3) Roller de alisado arriba y más bajo: (Fig.8)

En la foto de arriba, la posición ascendente y los rodillos de alisado de posición más baja de nuestra máquina de alisado de acero de ángulo L tienen diferentes superficies de cóncavo versus cóncavo. Es duradero con propiedad mecánica de grado superior, hecha de 35 molibdeno de cromo, mecanizados con precisión y tratados estrictamente con calor;

4) Tabla de rodillo de entrada y salida: (Fig.9)

Se muestra en la foto de arriba, las tablas de rodillo de entrada y salida de la máquina tienen el mismo diseño y estructura, que se pueden intercambiar en función de la condición del sitio en el taller de clientes.

D. Rango de tamaño de la pieza de trabajo aplicable para la máquina de alisado de acero de hierro Wuxi Jack Angle:

A continuación se presentan el rango de tamaño de los aceros de ángulo adecuado, para cada uno de los modelos estándar de la máquina de alisado de acero de ángulo enrollado de la serie Wuxi Jack ASM:

Especificación de Ángulo de acero	Modelos de máquina de alisado de perfil de acero de ángulo
	ASM63	ASM100	ASM130	ASM160	ASM200
Mínimo Tamaño de sección transversal (mm)	20 × 20 × 3	30 × 30 × 3	40 × 40 × 4	50 × 50 × 5	60 × 60 × 5
Max. Tamaño de sección transversal (mm)	63 × 63 × 8	100 × 100 × 10	130 × 130 × 10	160 × 160 × 12	200 × 200 × 16
