A. Uso y aplicación de la máquina de redondeo del borde de la Serie H y la placa:

1. Función de la máquina de recorte de placa final:

1) RH Serie H Beam and Plate Máquina redondeada de borde y desgaste es para llevar a cabo redondeo y recorte en los 4 bordes de piezas de trabajo de acero/ placas/ haz Φ2 ~ Φ2.5 mm;

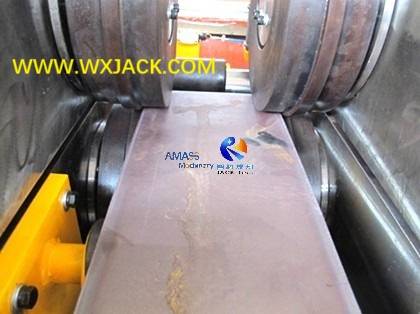

2) Un pedazo de Ancho de 300 mm El plato de strip se está redondeando en Wuxi Jack Modelo RH1000 máquina: (Fig.1)

Máquina de redondeo de borde de la placa Fig1 11 IMG_6479

2. La necesidad de usar la máquina de desacreditar y redondear el borde de la placa:

1) En términos generales, el 3 uso importante de redondeo de borde son:

a) Propiedad de pintura de elevación: Mejorar la adhesión de pintura de superficie de las placas de acero;

b) Mejorar la concentración de estrés de piezas de trabajo;

do) Eliminar rebabas y tierra en la esquina y la superficie de la chapa;

En una palabra, mejora enormemente la propiedad mecánica de placa de acero, antes de la siguiente tecnología de proceso, pasos de fabricación/ ensamblaje/ pintura;

3. Aplicación de la máquina de redondeo del borde del haz de chapa y haz:

1) De este modo, Para las maquinarias y construcciones/ edificios terminados que funcionarán en los alrededores con gran humedad, y mucho menos directamente en el agua, como el barco, la operación de redondeo de borde puede generar el mejor rendimiento para resistir el efecto negativo del entorno húmedo (humedad/ agua/ vapor ...), garantizando la operación duradera de las máquinas y las utilidades;

2) Clientela: Por lo tanto, la máquina de redondeo de borde es muy útil para los fabricantes de construcción naval/ maquinaria de puerto/ construcción de puentes/ grullas y maquinaria de polipasto, etc.;

3) El otro nombre de la máquina: Cuando se aplica mecanizado en placa de acero de chapa, esta máquina a veces también se llama máquina de recorte de placa final;

4. Partes de trabajo aplicables de la placa de acero y la máquina de redondeo de la viga H y la máquina de desgaste:

1) Placa de acero: La mayoría de las máquinas de modelos RH se utilizan para trabajar en placa de acero de chapa, especialmente placa de acero, de ancho pequeño (150 mm ~ 1,000mm), o ancho más grande (Hasta 3.000 mm)

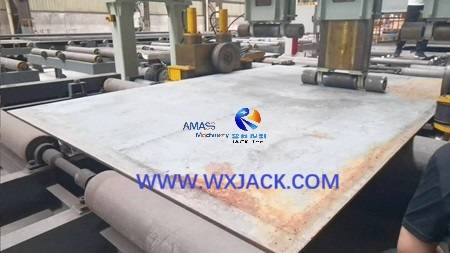

Un pedazo de Ancho de 3.000 mm El plato ancho se está redondeando y recortado de Wuxi Jack Modelo RH3000 máquina: (Fig.2)

Máquina de redondeo de borde de la placa Fig2 22

2) H Beam: Además, H Beam también es una pieza de trabajo aplicada con frecuencia en el redondeo del borde:

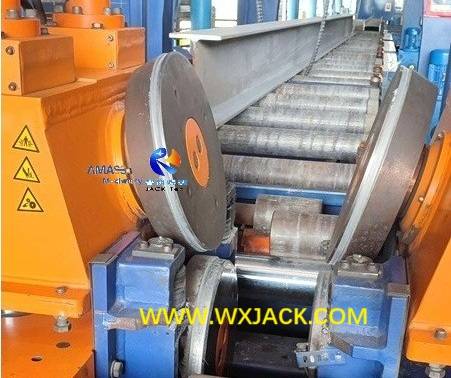

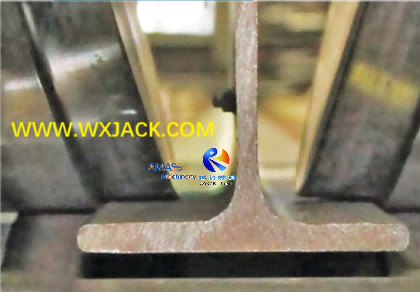

3) Vista de primer plano en H viga Ser recortado en Wuxi Jack Modelo HR800 máquina: (Fig.3)

Fig3 H Máquina de redondeo del borde de la viga 2 2

5. Naturaleza laboral: Rh Series Machine es un tipo de preprocesamiento 1calle Equipo de operación en materias primas, antes del próximo paso de fabricación de soldadura o pintura.


B. Estaciones de trabajo de la máquina de redondeo de borde de placa de la serie RH:

1. ¿Dónde se aplica la máquina de recorte de la placa final?

1) Bol (comienzo de la línea): Esta máquina generalmente se despliega en las estaciones iniciales de la línea de producción de maquinaria grande, en el campo de la construcción de la construcción naval/ maquinaria del puerto/ puente, etc.:

2) En secuencia, las estaciones de trabajo posteriores de redondeo de borde son: fabricación (soldadura), ensamblaje y pintura;

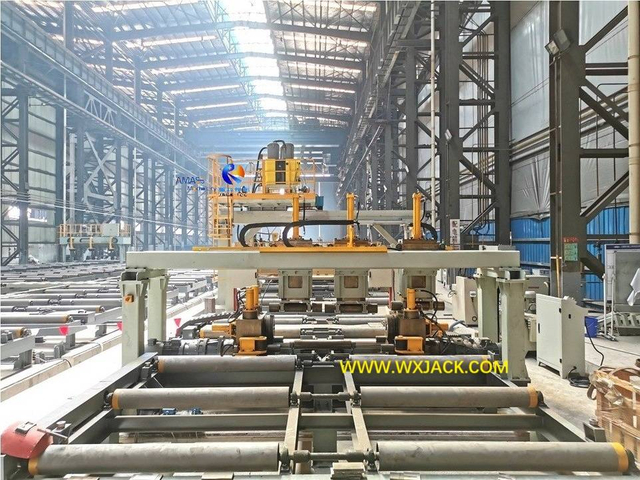

3) Para placa de acero: Wuxi Jack Máquina modelo RH3000 en placa ancha, siendo desplegado en una línea de producción de maquinaria portuaria china: (Fig.4)

Máquina de redondeo de borde de la placa Fig4 24 24

2. Estación de trabajo de Modelo HR800 En el redondeo del borde del haz H, en la línea de producción de la estructura del acero del haz H: (Fig.5)

Fig5 H Máquina de redondeo del borde del haz H 4

3. Equipo relacionado con placa y máquina de desacuerdo y redondeo de la viga H:

1) Mecanizado de borde de la placa de acero: Ambas máquinas de modelos RH y la máquina de fresado de borde de la serie XBJ se utilizan para mecanizar en los bordes de la placa de acero, lo que se prepara para el siguiente paso de la tecnología de proceso: ya sea cuadro o soldadura;

2) Por otro lado, Estas 2 tipos de máquinas de mecanizado de placas tienen un efecto terminado diferente en las placas de acero, para servir en diferentes fines de aplicación:

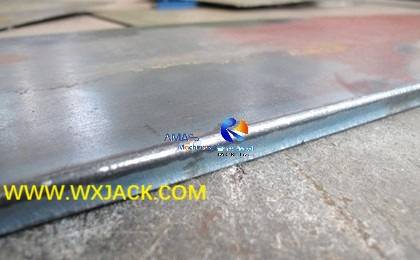

3) Placa de acero recortada y redondeada terminada de Wuxi Jack Modelo RH1000 máquina: (Fig.6)

Máquina de recorte de placa de extremo Fig6 17

4) H Corte de borde del haz: H máquina de redondeo del borde del haz H versus máquina de alisado del haz HyJ/ YTJ HEAM, que se utiliza para aplanar en la brida del haz H deformada después de la soldadura de sierra (arco sumergido);

4. En una cáscara de nuez, El redondeo de la máquina de la serie RH es un 1 potente e indispensable 1calle Equipo de operación, en el campo de la producción de piezas de estructura de acero y placa terminada diversificada.


DO. Principio de trabajo de la Máquina de recorte de viga y placa final de la serie H:

1. Teoría de operación en la máquina de redondeo de borde:

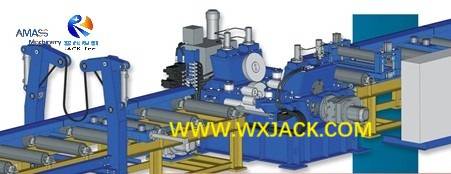

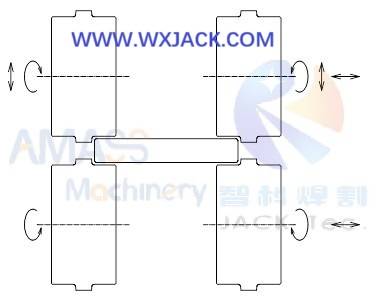

1) Esto se puede ver intuitivamente desde el siguiente boceto de diseño: (Fig.7)

Fig7 Edge Rounding and Depurring Machine 18

2) Unidad de redondeo de borde: Hay 4 piezas de rodillos de redondeo de borde, que se forman en una cavidad de trabajo de forma cuadrada. Y, con la pieza de trabajo (placa/ haz) pasando por esta cavidad, las 4 esquinas de la pieza de trabajo serán redondeadas y recortadas, bajo la acción de potencia y la fuerza apretada de los 4 rodillos;

3) Rodillos de redondeo de borde son elementos de ejecución de máquinas. Está hecho de acero de herramienta 35CRMO, mecanizado con precisión y tratado térmicamente para aliviar el estrés. De esta manera, los rodillos de redondeo de borde tienen un rendimiento persistente estable y alto, prometiendo una larga vida útil que se puede rastrear:

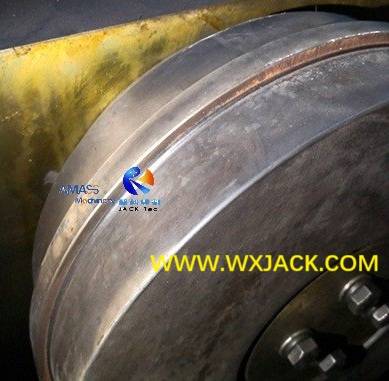

4) Rodillos de redondeo de borde de Wuxi Jack RH Modelos H Máquina de redondeo de borde de viga y placa: (Fig.8)

Fig8 Machina de redondeo de borde 20

2. Operación de redondeo de conducción en el borde:

1) El apretón de las esquinas de la placa de acero/ haz de h implica una fuerza pesada y confiable, que debe estar provisto de cilindros de aceite hidráulico;

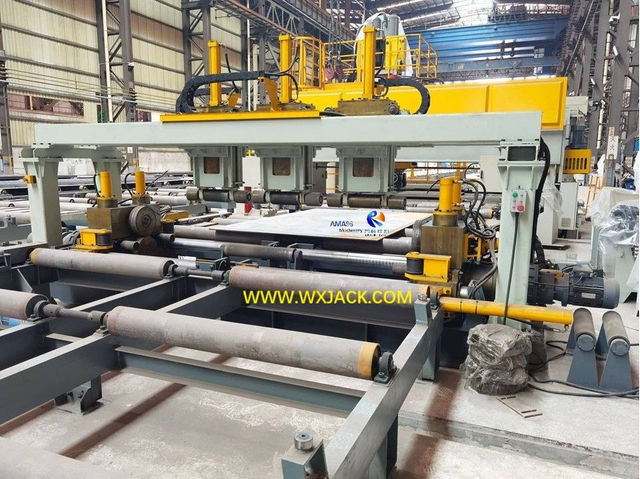

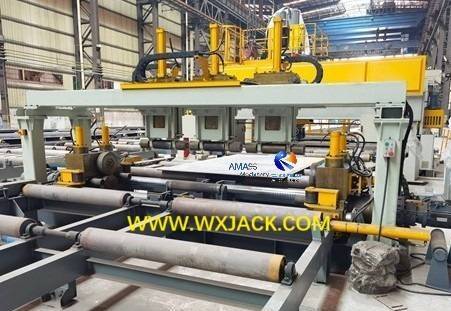

2) Suming Up, sitio operativo de Wuxi Jack Modelo RH3000 En una placa grande, funciona en el sitio de ejecución del cliente de la maquinaria de puertos: (Fig.9)

Fig9 Edge Rounding and Depurring Machine 25 IMG_20210911_154625


D. Clasificación en Wuxi Jack RH Serie H Beam y Máquina de desbordamiento y redondeo de la placa:

A continuación se muestra el esquema:

1. Máquina de redondeo de borde de placa de ancho variado:

Dependiendo del máximo. Ancho de la placa de acero:

1) RH800 ~ RH1000 Modelos, para adquirir el recorte de extremo en la placa de tiras con máximo. ancho de 800 mm a 1000 mm:

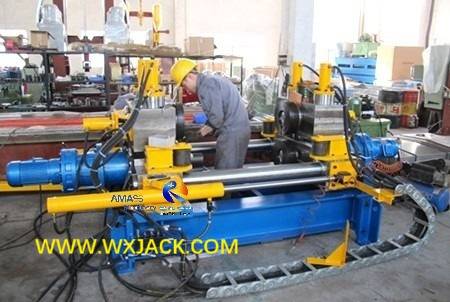

Wuxi Jack Modelo RH1000 En redondeo de borde de placa estrecho: (Fig.10)

Fig10 Máquina de redondeo de borde de placa estrecha 11 IMG_6472

2) RH1500 ~ RH3000 Modelos, para implementar el procesamiento de borde en la placa de acero con el máximo. ancho de 1,500 mm a 3.000 mm;

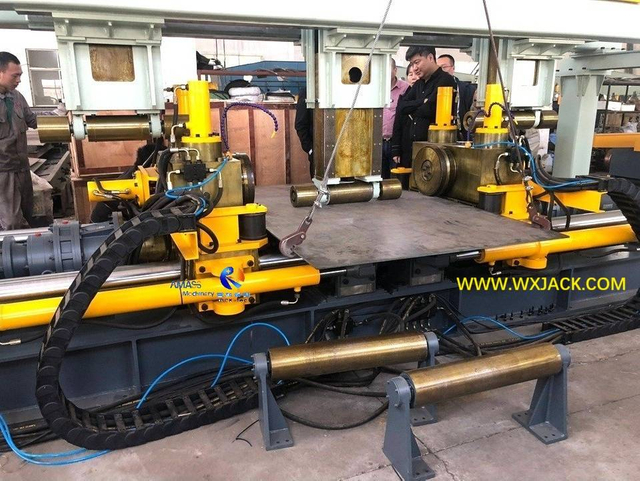

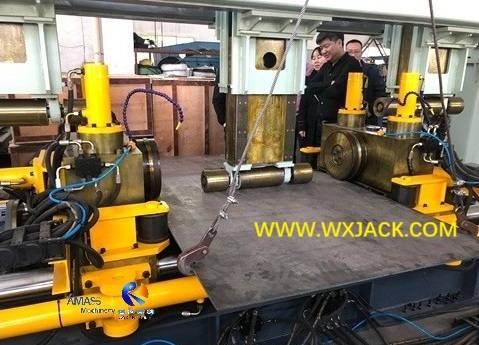

El cliente tiene aceptación en Wuxi Jack Modelo RH3000 máquina en chapa ancha: (Fig.11)

Fig11 Edge Desplaning and Rounding Machine 10 IMG_3299

Como se puede observar en las 2 fotos, los 2 tipos de máquina modelo en placa estrecha y ancha tiene diferentes estructuras y forma de trabajo;

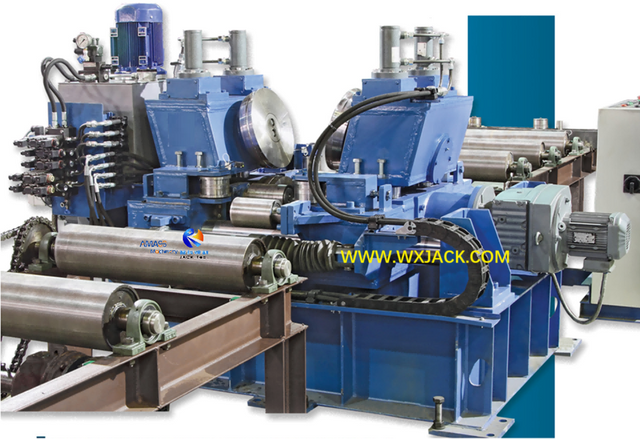

2. Modelo HR800 H Máquina de redondeo del borde de haz, en la estación EOL (extremo de la línea) de la línea de producción del haz H: (Fig.12)

Fig12 H Máquina de desbordamiento y redondeo de la brida de haz H


MI. Contenido de la Familia de productos RH Serie H Beam y la máquina de redondeo de borde de la placa:

1. Interés del cliente en temas de: Puede tener interés en los temas de la máquina de la serie RH: su uso y valor/ principio de trabajo/ estructura/ instalación y puesta en marcha/ operación y servicio regular/ unidades principales/ tecnología de fabricación/ rendimiento ... etc. que tendremos introducción en modelos relacionados de productos;

2. Modelos a medida: Al igual que todos los demás productos de Wuxi Jack Machinery and Equipment, para la máquina de la serie RH, también tenemos una rica experiencia y una fuerza técnica superior en el diseño y la producción de modelos a medida, basados en la demanda específica de los clientes;

3. Parámetros técnicos: Cada modelo de sección de productos tiene introducción específica y detallada sobre parámetros técnicos.
