Posicionador de soldadura de estructura L de tres ejes Wuxi JACK,

¡Suministro de la mesa de soldadura tipo elevador más adecuada para el cliente!

Amplio uso y gama de posicionadores de soldadura de tres ejes

1. Ventaja: La plataforma giratoria de soldadura de tres ejes brinda el tercer grado de libertad para el posicionamiento de las piezas de trabajo: elevación dentro de cierta carrera hacia arriba y hacia abajo, ampliando en gran medida los tamaños aplicables de las piezas de trabajo para el posicionador de soldadura;

2. Forma de plataforma giratoria de soldadura de tres ejes en aplicaciones prácticas:

1) Posicionador de Soldadura de Estructura L con función elevadora;
2) Mesa de soldadura tipo elevación mejorada desde los dos ejes originales con rotación de 0° ~ 360° e inclinación de 0° ~ 120°;
3) Plataforma giratoria para soldadura de cabeza y cola

L Estructura de 1 tonelada capacidad de carga Plataforma giratoria de soldadura y 1000 mm Trazo de elevación

Posicionador de soldadura de estructura L de 1 tonelada Capacidad de carga y 1500 mm Trazo de elevación

Estructura L Tipo Elevador Mesa de Soldadura de 1,5 toneladas Capacidad de carga y 1500 mm Trazo de elevación

Posicionador de soldadura de cabeza y cola de alta resistencia de 30 toneladas Capacidad de carga y 4000mm Trazo de elevación

Posicionador de soldadura de estructura en L grande de 3 toneladas Capacidad de carga y 3000 mm Trazo de elevación

Mesa de soldadura tipo elevación con estructura en L para trabajo mediano 2 toneladas Capacidad de carga y 1600 mm Trazo de elevación

Posicionador de soldadura de tres ejes con cabeza y cola de columnas dobles de alta resistencia de 30 toneladas Capacidad de carga y 4000mm Trazo de elevación

Mesa de soldadura tipo elevación con estructura en L de alta resistencia 3 toneladas Capacidad de carga y 3000 mm Trazo de elevación

Manual perno seguro Tipo de elevación Mesa de soldadura de 3 toneladas Capacidad de carga y 900 mm Carrera de elevación en 3 grados.

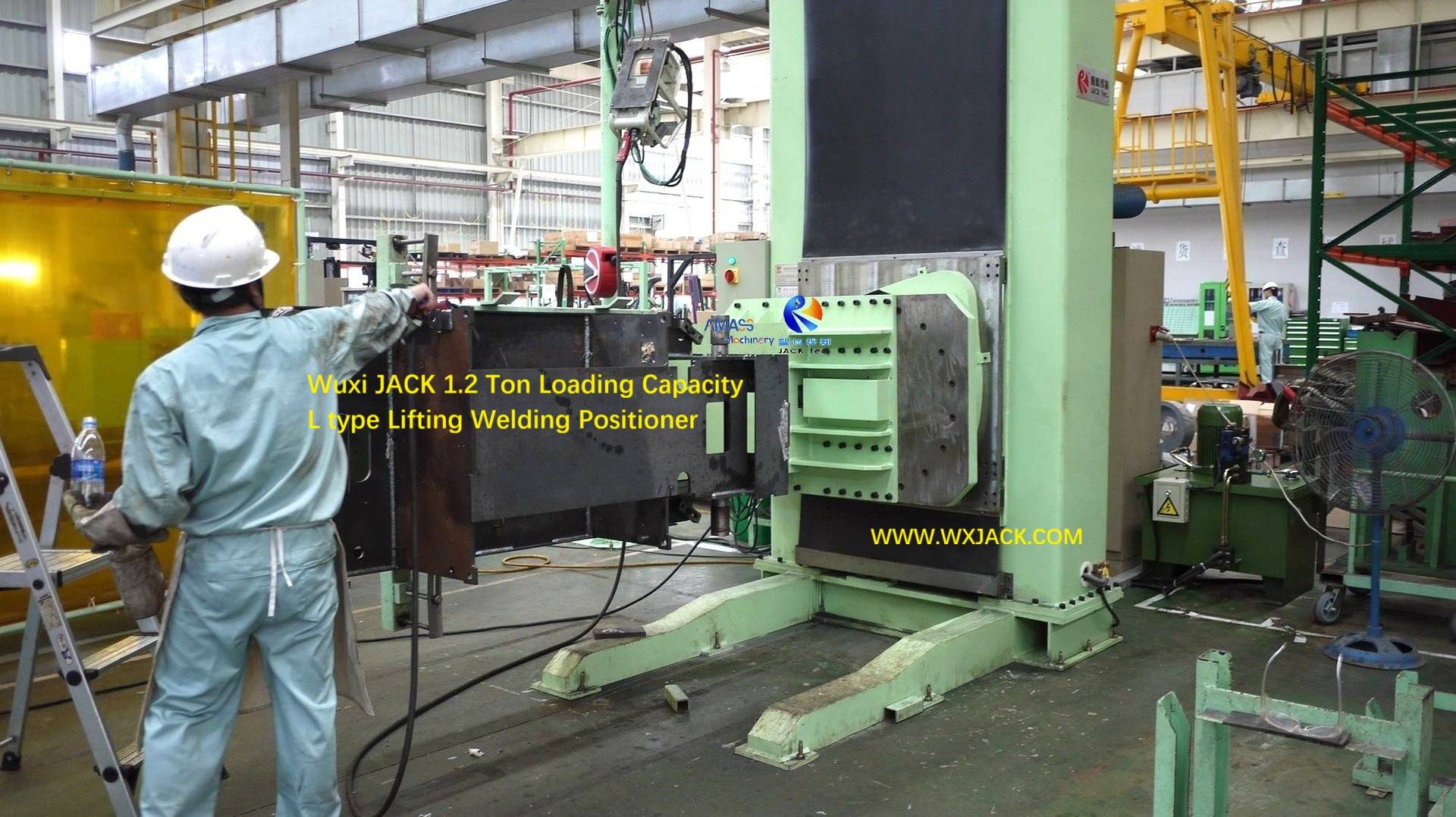

Posicionador de soldadura de tres ejes con estructura L de 1,2 toneladas Capacidad de carga y 1600 mm Trazo de elevación

Estructura L Tipo Elevador Mesa de Soldadura de 1 tonelada Capacidad de carga y 1200 mm Trazo de elevación

Grande 3 toneladas Placa giratoria de soldadura con capacidad de carga de estructura en L y 3000 mm Trazo de elevación

Vídeos de trabajo de la plataforma giratoria de soldadura Wuxi JACK de uno, dos y tres ejes

Páginas de productos relacionados con introducción técnica y vídeos del posicionador de soldadura Wuxi JACK:
1. Posicionador de soldadura;
2. Posicionador de soldadura de mesa única de dos ejes;
3. Posicionador de soldadura de tres a cuatro ejes con columnas dobles de cabeza y cola;
4. Placa giratoria de soldadura de giro horizontal o vertical de un solo eje;
5. Posicionador de soldadura de diseño especial;
6. Posicionador de soldadura de alta precisión con servoaccionamiento;
7. Superioridad del posicionador de soldadura Wuxi JACK

Ejemplo de especificaciones técnicas de la mesa de soldadura tipo elevación Wuxi JACK

A continuación se muestran los parámetros técnicos de 2 tipos principales de posicionador de soldadura de tres ejes Wuxi JACK:
1. Posicionador de soldadura de estructura L con función de elevación de modelos LBS:

2. Modelos HB que levantan el perno de ajuste manual que fija la plataforma giratoria de soldadura de 3 ejes:

Definición y amplia aplicación del posicionador de soldadura de tres ejes

1. Características técnicas: El posicionador de soldadura de tres ejes es la versión mejorada de la plataforma giratoria de soldadura de dos ejes: que, sobre la base de un giro de 0°~360° y una inclinación de 0°~120° de su pieza de trabajo, también agrega el movimiento adicional hacia arriba y hacia abajo a lo largo de la dirección vertical (Elevación );

2. Las formas comunes vistas de posicionador de soldadura de tres ejes:

1) Estructura L: Esta mesa de soldadura tipo elevador tiene principalmente la forma estructural mecánica de posicionador de soldadura de estructura L, con su plataforma giratoria de soldadura y elevación de la pieza de trabajo dentro de cierta carrera designada, impulsada con motores de CA o, más principalmente, en los productos Wuxi JACK, impulsada con cilindros de aceite hidráulico, que Proporciona un rendimiento de conducción totalmente seguro y fiable:
Posicionador de soldadura de estructura L estilo elevación de capacidad de carga de 1 tonelada modelo Wuxi JACK LBS10: (Fig.1)

Fig1 Posicionador de soldadura de estructura L 7- IMG_1832

2) Elevación Manual en Grados: Otra minoría del posicionador de soldadura de tres ejes es una variación del posicionador de soldadura de dos ejes convencional, como se muestra en la foto a continuación. El cual, cuenta con su Mesa Giratoria de Soldadura y las piezas de trabajo pueden ajustarse en varios grados de altura, mediante pernos de fijación:
Perno manual Wuxi JACK que ajusta la altura de la mesa de soldadura tipo elevación: (Fig.2)

Fig2 Mesa de soldadura tipo elevador 4 100_7082

3. Piezas de trabajo aplicables que se soldarán en una plataforma giratoria de soldadura con función de elevación:

1) Aquellas piezas de trabajo que deben fabricarse con tres grados de libertad. Placa giratoria de soldadura:
a) Tamaño relativamente mayor: Más de 1.500 mm de largo o ancho, lo que dificulta su manipulación en el posicionador de soldadura de dos ejes de mesa única convencional;
b) Con peso ligero a medio.: El tonelaje más adecuado para las piezas de trabajo del posicionador de soldadura de estructura L es de 1 tonelada a 5 toneladas, mayoría en 1~ 3 toneladas;
do) Costuras de soldadura: Y con múltiples y complicadas distribuciones de puntos de soldadura en una sola pieza de trabajo;
2) Para fabricar piezas de trabajo más pesadas o más largas: Cuando el peso de las piezas de trabajo aumenta demasiado, por ejemplo, por encima de 5 toneladas; O con una longitud superior a 3000 mm, es posible que necesite seleccionar un conjunto de posicionadores de soldadura de cabeza y cola de tres a cuatro ejes con función de elevación.

Potentes capacidades y características de trabajo del posicionador de soldadura de estructura en L de tres ejes

1. Ventajas del posicionador de soldadura de tres ejes tipo L:

1) Amplia gama de dimensiones adecuadas de la pieza de trabajo.: Con este tercer grado de libertad añadido a la plataforma giratoria de soldadura y a las piezas de trabajo, los tamaños y estructuras aplicables de las piezas de trabajo para el equipo de posicionamiento de soldadura se amplían enormemente y se vuelven más flexibles, especialmente aquellas con mayor tamaño y múltiples puntos de costura de soldadura, distribuidos en estructuras estructurales complicadas. miembros;
2) Manipulación de materiales segura y que ahorra mano de obra: Además, con la plataforma giratoria de soldadura descendida a su posición inferior, el manejo y la seguridad de las piezas de trabajo en el posicionador de soldadura de estructura L se vuelven seguros, cómodos y convenientes. Este es un rasgo muy importante en la construcción de maquinaria pesada con máquinas herramienta como el posicionador de soldadura.

2. Modo de trabajo de la mesa de soldadura tipo elevación de estructura L de tres ejes de control:

1) Características de la estructura: En términos de estructura general, el posicionador de soldadura de estructura L parece un hombre de fuerza inusual con un brazo fuerte: hay una pieza del brazo en L que funciona como manipulador del posicionador de soldadura, con la plataforma giratoria de soldadura ensamblada en su extremo frontal y la pieza de trabajo para fijarse en la cara superior;
2) boceto de diseño en un conjunto de posicionador de soldadura de estructura L con función de elevación de tres ejes típico Wuxi JACK: (Fig.3)

3) Cambio de posición de nivel vertical: Al comienzo de la soldadura, dependiendo del tamaño de las piezas de trabajo, el brazo en L se mueve hacia arriba y hacia abajo en un cierto recorrido vertical, para dejar un amplio espacio en el aire para la plataforma giratoria de soldadura y las piezas de trabajo con una rotación de 0° ~ 360° para soldar. Y en esto Wuxi JACK tiene una forma distinguida de accionamiento hidráulico para elevación de brazo en L y plataforma giratoria de soldadura, que promete un movimiento de trabajo totalmente seguro y confiable;
4) Orientación de la pieza de trabajo: Después de ajustar y mantener el brazo en L en su nivel vertical, la plataforma giratoria de soldadura se puede girar 0° ~ 360° y girar libremente, de modo que las piezas de trabajo se puedan manipular en su orientación óptima para adquirir un rendimiento ideal de la operación de soldadura;
5) Descripción gráfica Los puntos fuertes de nuestra plataforma giratoria de soldadura se ilustran en la página temática de 'Superioridad del posicionador de soldadura Wuxi JACK'.

Puntos fuertes técnicos de la plataforma giratoria de soldadura Wuxi JACK

Elevación de accionamiento hidráulico del brazo en L y plataforma giratoria de soldadura en el posicionador de soldadura de estructura Wuxi JACK L:

1. Características técnicas del producto Wuxi JACK: Elevación de accionamiento hidráulico en piezas de trabajo es la configuración exclusiva en la estructura Wuxi JACK L Mesa de soldadura tipo elevación, en comparación con el producto de otros productores en el mercado (motor común), y garantiza una manipulación segura y 100% segura de la posición de la plataforma giratoria de soldadura y la pieza de trabajo;

2. Riesgo de accionamiento del motor al elevar la plataforma giratoria de soldadura y la pieza de trabajo en una mesa de soldadura tipo elevación:

1) La práctica común en la industria de maquinaria y equipos de soldadura, el movimiento hacia arriba y hacia abajo de su brazo en L, la plataforma giratoria de soldadura y la pieza de trabajo se acciona con un motor reductor y se transmite con un tornillo de avance;
2) La desventaja de una práctica tan común con el accionamiento del motor, con el tiempo que pasa el posicionador de soldadura de estructura L en uso, el tornillo de avance envejece y se desgasta gradualmente y, por lo tanto, existe un riesgo oculto de que el tornillo de avance se vuelva frágil y se rompa;
3) El riesgo oculto de seguridad correspondiente. es la caída repentina del brazo en L, la plataforma giratoria de soldadura y las piezas de trabajo durante la operación de soldadura, lo que causa un gran daño a la seguridad del operador y a las condiciones de servicio;

3. Mejora en la forma de elevación de la plataforma giratoria de soldadura en el posicionador de soldadura de estructura Wuxi JACK L:

1) Comparativamente, El diseño relacionado en el posicionador de soldadura de tres ejes tipo Wuxi JACK L es el El movimiento de elevación del brazo en L, la plataforma giratoria de soldadura y las piezas de trabajo se impulsan y transmiten con cilindros de aceite hidráulico. que tiene mucha más fuerza para impulsar el gran tonelaje de piezas estructurales de trabajo. Por favor revise las imágenes de arriba en marco amarillo.;
2) Además, junto con la válvula a prueba de explosiones integrada En el sistema hidráulico, la operación de todo el sistema de elevación en el posicionador de soldadura de estructuras Wuxi JACK L es completamente confiable, lo que eliminará los problemas de seguridad para la operación de soldadura. Este es el factor más importante en el funcionamiento diario de cualquier conjunto de mesa de soldadura tipo elevador.

Clasificación en subcategoría de mesa de soldadura tipo elevación de tres ejes

1. (Foto izquierda como abajo) Posicionador de soldadura de estructura L serie LBS con función de elevación en: brazo en L, plataforma giratoria de soldadura y piezas de trabajo;
2. (Foto derecha como abajo) El posicionador de soldadura giratorio e inclinable estándar convencional con ajuste manual de la altura de la plataforma giratoria de soldadura y la pieza de trabajo.

1. Posicionador de soldadura de estructura LBS Serie L:

A. Estructura y composición de la mesa de soldadura tipo elevación con marco en L:

Como puedes comprobar desde el boceto de diseño de la derecha de Wuxi JACK libras30 modelo (con Capacidad de carga de 3 toneladas of Welding Turntable), los principales componentes del equipo de soldadura incluyen:
1. Brazo en L orientado horizontalmente, que se instala en la columna rectangular vertical vertical en perpendicular;

2. La columna rectangular vertical y vertical del posicionador de soldadura de tres ejes con estructura en L:

1) Esta columna vertical es el tronco principal del posicionador de soldadura de estructura L. Tiene una sección transversal de gran tamaño y contorno rectangular. Está fabricado con acero al carbono de alta resistencia y aceros perfilados;
2) En su parte inferior, esta columna vertical está instalada con 2 piezas de 'pies largos', que están asegurados firmemente al piso del taller, manteniendo el equilibrio de todo el conjunto de la mesa de soldadura tipo elevador con marco en L;
3) El brazo en L horizontal y la columna vertical son perpendiculares entre sí, formando la forma de 'L', que se muestra vívidamente en el dibujo. De aquí proviene el nombre de 'Posicionador de soldadura de estructura L';
4) La plataforma giratoria de soldadura orientada horizontalmente se ensambla en el extremo frontal del brazo en L, con grado de libertad: rotación de 0° ~ 360°. El brazo en L se puede girar en los otros 0° ~ 360° en el aire, generando el tercer eje de movimiento de la plataforma giratoria de soldadura. Y los puntos de soldadura de las piezas de trabajo se pueden ajustar cómodamente a la orientación ideal;
3. Posición firme: Las 2 piezas de bastidores de sujeción largos y resistentes, 'pies largos', que mantienen el peso total del posicionador de soldadura de estructura L y su pieza de trabajo asegurada, en el piso del taller;
4. El sistema de cilindros de aceite hidráulico. para subir y bajar el brazo en L, la plataforma giratoria de soldadura y piezas de trabajo estructurales;
5. Los motores de CA para impulsar un giro vertical de 0° ~ 360° en el aire y un giro horizontal de 0° ~ 360° del brazo en L y la plataforma giratoria de soldadura, para alcanzar la posición ideal y adquirir el rendimiento de la operación de soldadura;
6. Guía hacia arriba y hacia abajo del brazo L: Las 4 piezas de guía lineal precisa de alta resistencia, se ensamblan en las caras internas de las columnas verticales.

B. Clasificación y especificaciones de la plataforma giratoria de soldadura elevadora tipo L:

1. Criterio: La clasificación de este equipo de posicionamiento de soldadura de tres ejes se basa en el máximo. tamaño y peso esperados de las piezas de trabajo;
2. Modelo: Los modelos recomendados son de libras10 a libras 50, correspondió con de 1 tonelada a 5 toneladas tonelaje de carga de la plataforma giratoria de soldadura y la pieza de trabajo. En el uso práctico, la mayoría está en el rango de 1 tonelada a 3 toneladas. Por ejemplo, LBS10, LBS12, LBS20 y LBS30.

C. Tabla de parámetros técnicos del posicionador de soldadura de estructuras LBS10 a LBS30 L:

Modelos de posicionador de soldadura de estructura en L	libras10/ 12 /20 / 30
Máx. Capacidad de carga de Plataforma giratoria de soldadura	1/ 1,2/ 2/ 3 Toneladas
Carrera hacia arriba y hacia abajo del brazo en L y plataforma giratoria de soldadura	800/ 900/ 1200/ 1500 milímetros
Tamaño de la plataforma giratoria de soldadura	(460 x 600) / (500 x 700) / (800 x 900) / (1200 x 1200) mm
Velocidad de rotación vertical del brazo L	2 / 2/ 2/ 1,3 rpm
Giratorio de soldadura Velocidad	0,2 ~ 2 rpm
Potencia del motor hidráulico para Elevación del brazo en L de conducción	1,1 /1,5 / 2,2 / 3kW
Giratorio de soldadura Potencia del motor	0,75 /1 / 2 / 3 kilovatios

Posicionador Soldadura Estructura 1 L 8- P1000195

Mesa de soldadura tipo elevador de estructura de 2 L

1 Mesa de soldadura tipo elevador 7- 100_7913

2. Posicionador de soldadura de tres ejes con plataforma giratoria de soldadura de altura de ajuste manual:

A. Especialidad de la mesa de soldadura tipo elevación de ajuste manual:

Así como puedes comprobar desde la foto de la izquierda y el boceto de diseño, Este equipo de posicionamiento de soldadura parece un conjunto de posicionador de soldadura convencional de 2 ejes con 'cuello largo' ajustable:
1) La plataforma giratoria de soldadura se instala en el marco principal mecánico vertical mediante pernos desmontables. Hay tres o más grados de posiciones verticales ajustables, para colocar y asegurar estos pernos de apriete, con un intervalo de 300 mm entre cada dos grados adyacentes: En otras palabras, el alcance de altura ajustable total de la plataforma giratoria de soldadura en el posicionador de soldadura es 900 mm;
2) A juzgar por estas descripciones, se puede concluir que dicho diseño de mesa de soldadura tipo elevador de manejo manual tiene una forma de ajuste similar al rotador de rodillos de soldadura de la serie HLK. La diferencia sólo radica en la dirección de ajuste de la posición y las especificaciones específicas de los dos tipos de equipos de posicionamiento de soldadura.

B. Aplicación aplicable del posicionador de soldadura de tres ejes con ajuste manual de altura:

1) Capacidad de cargamento: Este tipo de equipo de posicionamiento de soldadura es un producto especializado de la mesa de soldadura tipo elevador. Debido a las características de confinamiento de su estructura, sólo son adecuadas para soldar piezas de trabajo de peso ligero a medio: Generalmente 1 tonelada a 5 toneladas;
2) Escenario de aplicación: Además, debido a que su forma de ajustar la altura de la plataforma giratoria de soldadura es relativamente inconveniente y requiere mucho tiempo, generalmente esta estructura del posicionador de soldadura giratorio es aplicable para soldar piezas de trabajo con variación limitada de tamaño y volumen relativamente grande en cada grado, lo que significa, La producción por lotes es aplicable aquí.

C. Parámetros técnicos de la mesa de soldadura tipo elevación con ajuste manual de altura:

Aplicación y equipos relacionados de la mesa de soldadura tipo elevación de tres ejes

1. Dónde se utiliza: El posicionador de soldadura de estructura LBS modelos L se utiliza principalmente en la industria automotriz: las plantas de automóviles, las plantas de maquinaria de construcción y la planta de maquinaria de ingeniería son las principales áreas de aplicación de este equipo de posicionamiento de soldadura;
2. Equipo relacionado: Los equipos que a menudo se trabajan juntos son otros equipos de soldadura comunes: manipulador de soldadura (equipo de soldadura de columna y brazo), rotador de soldadura (cama de rodillos giratorios), centro de soldadura SAW y máquina de soldadura especial, etc.;

3. Unidades de función auxiliar para la operación del posicionador de soldadura de estructura en L:

1) Pieza de trabajo segura: Una de las unidades indispensables que se aplican en el campo del posicionador de soldadura de tres ejes es el dispositivo de soldadura de varios diseños, estructuras y tamaños, para fijar firmemente las piezas de trabajo en la plataforma giratoria de soldadura del equipo de posicionamiento de soldadura;
2) Manipulación de piezas de trabajo: La segunda unidad suplementaria importante es el equipo de volteo de estructuras de acero, para manipular piezas de trabajo grandes y pesadas procesadas dentro y fuera del equipo de posicionamiento de soldadura.
