A. Uso y aplicación de Serie CNC-CG Máquina de corte de placa CNC de llama y plasma:
1. Función de la máquina de corte de llama de plasma CNC:
1) Uso amplio: Máquina de cortar placa de tira CNC es básico e indispensable 1calle Equipo de operación en casi todas las instalaciones de estructura de acero/ mercado de acero/ molino de viento, etc. Por lo general, se despliega en el taller de punto de producción, para cumplir con el corte de tiras de metal y el corte de forma;
2) Gran valor de CNC Cutting: En comparación con la forma antigua de tranvía manual y semiautomático, la forma de trabajo totalmente automática de corte CNC trae un cambio revolucionario en el corte de placas de acero metálico: una eficiencia mucho más alta y una mejor calidad de corte. Tiene posible sentido real de fabricación automática moderna;
3) 4 funciones principales: El gas térmico es aplicable para cortar placa de metal de varios materiales y grosor, en piezas de trabajo finales de varias formas. El 3 funciones básicas son:

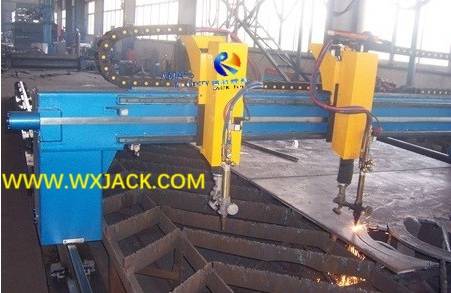

a) Corte de forma: (Fig.1)

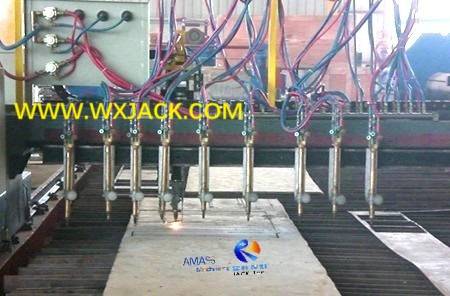

b) Corte de tiras: (Fig.2)

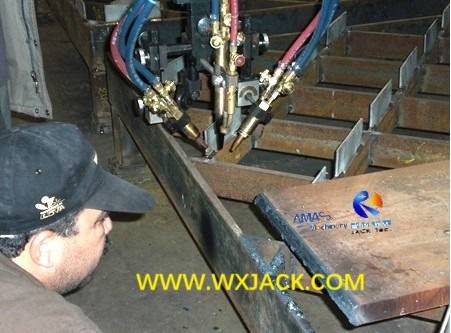

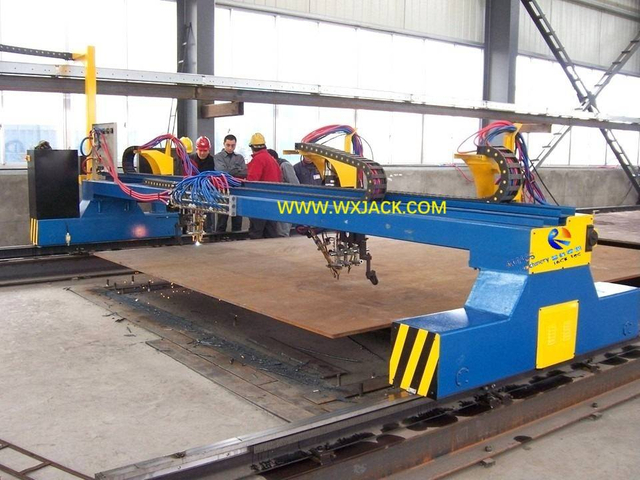

do) Corte triple: (Fig.3)
Equipado con perforación mecánica mandril, la máquina también puede primero perforar el orificio, luego realizar el corte:

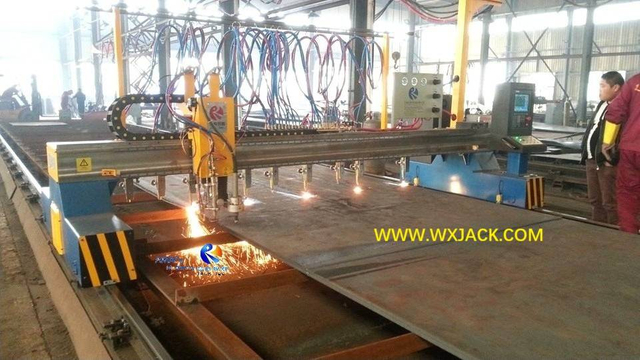

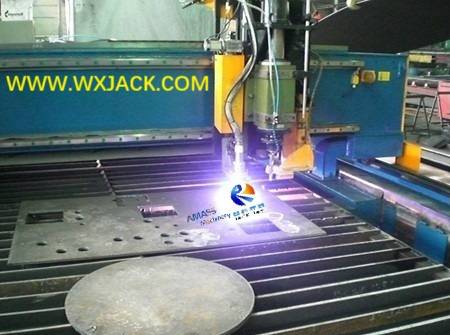

d) Momento de operación de Wuxi Jack Modelo CNC-CD3009 Máquina de perforación y corte de CNC, sus piezas de trabajo terminadas: (Fig.4)
2. Formulario de solicitud:
Estas funciones pueden ser cualquiera en la forma de único propósito máquina de corte, o con mayor frecuencia, integrado en un solo conjunto de multifunción máquina de corte:

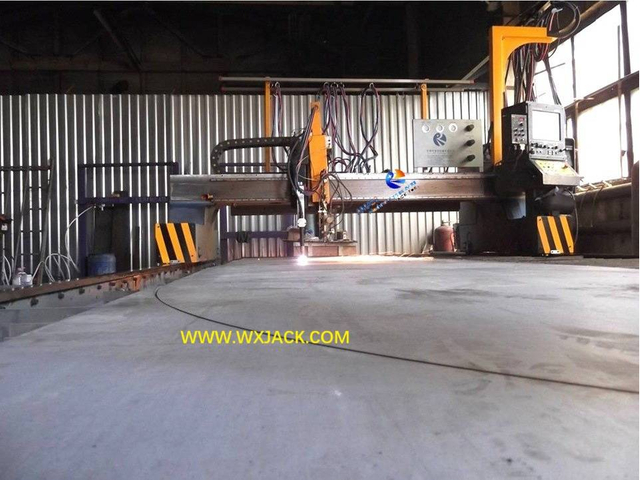

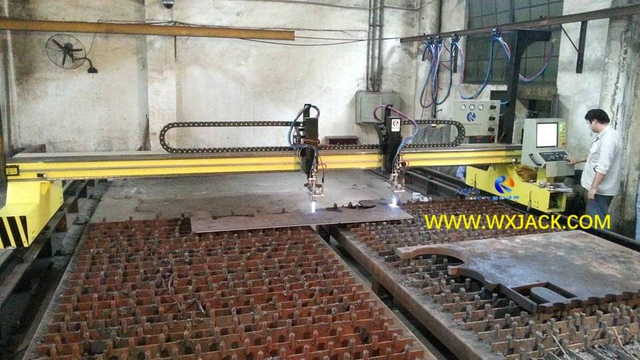

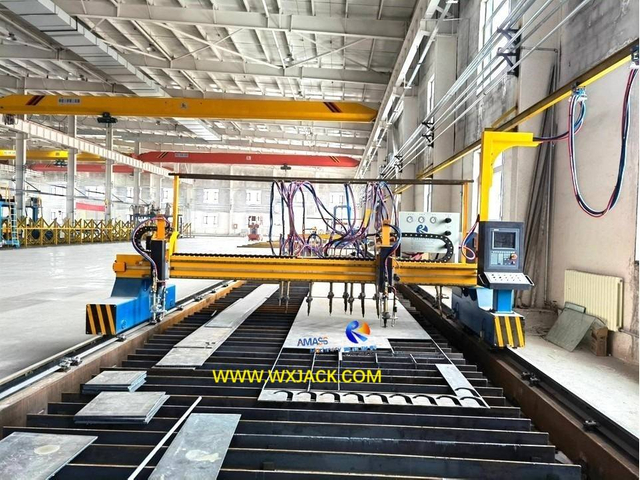

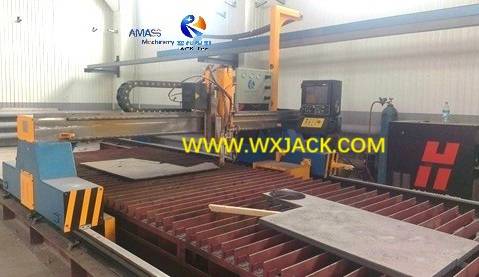

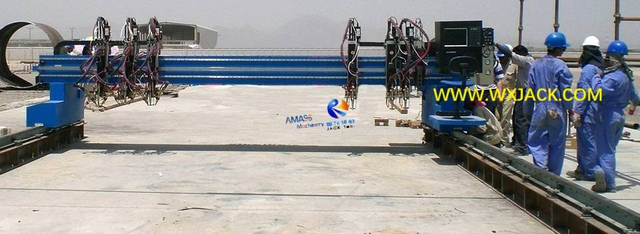

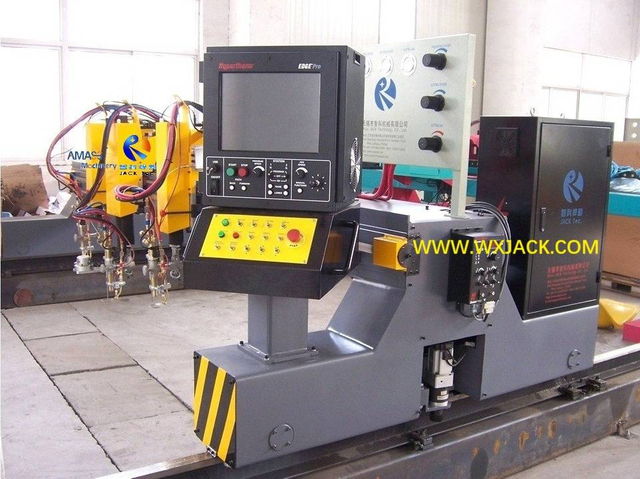

1) Wuxi Jack CNC-CG4000 modelo único propósito CNC de gran capacidad Corte de plasma Máquina: (Fig.5)

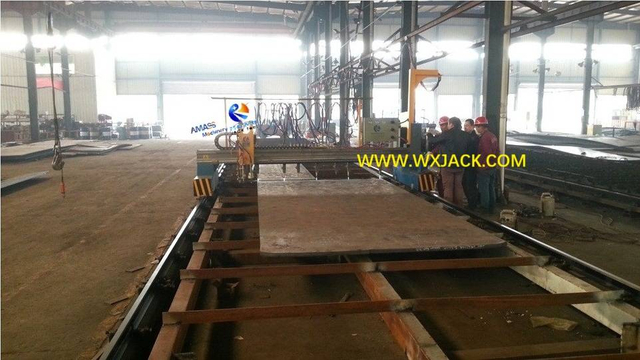

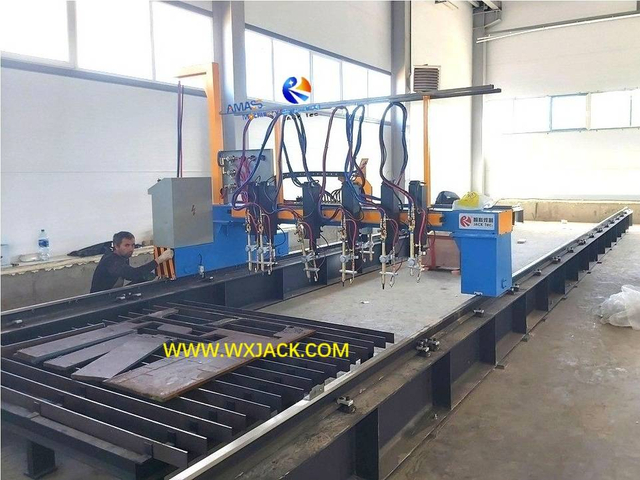

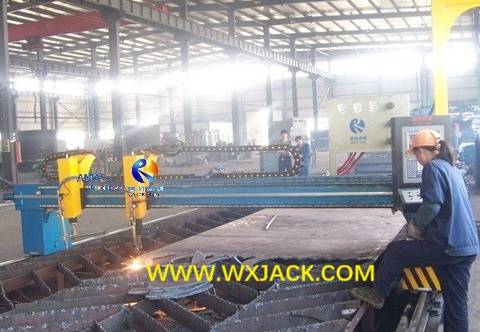

2) Wuxi Jack CNC-CG4000 modelo único propósito CNC Corte de llamas Máquina: (Fig.6)

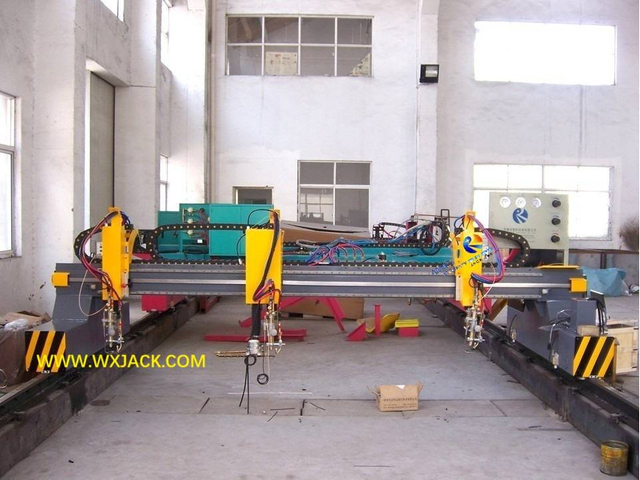

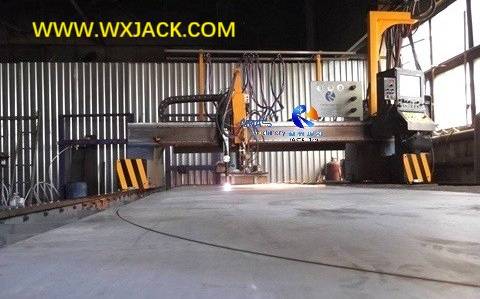

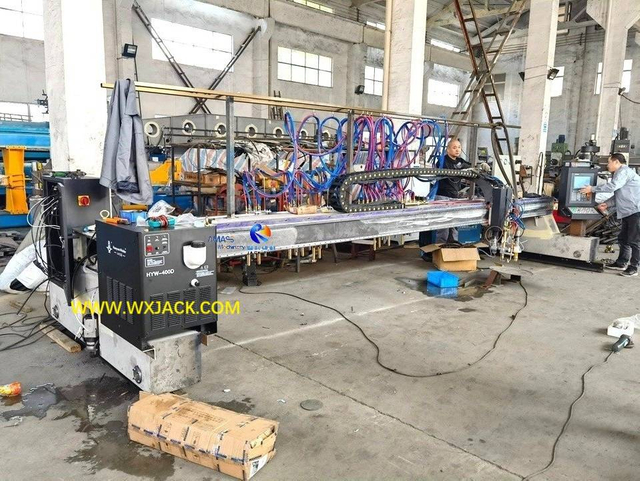

3) Wuxi Jack CNC-CG4000 modelo función integrada CNC Corte de llama de plasma Máquina: (Fig.7)
3. Material metálico: Los materiales comunes de chapa para el corte térmico: acero al carbono (mayoría)/ acero inoxidable/ aleación Al/ Al/ Al/ latón/ zinc, ...;
4. El gas de corte puede ser combustible de oxígeno y acetileno / metano / propano, que compone el corte de llama de control CNC; O nitrógeno y aire comprimido, que compone el corte de plasma de control CNC.
B. Categoría general de máquina de corte de placa de tira CNC de llama y plasma:
Wuxi Jack proporciona la solución de corte térmico de placa de metal más ajustada para los clientes, basada en requisitos específicos:
1. Según las funciones primarias, la clasificación en la máquina de corte de placas CNC de llama y plasma:
1) Combustible de oxígeno Máquina de corte de llama CNC:
a) Tarea: Para llevar a cabo velocidad media (100 ~ 1000 mm/min.) cortar en placa de acero de carbono de grosor medio a alto;
b) El max. espesor de la placa de acero al carbono puede estar a la altura Grosor de 100 mm en modelo convencional, y Espesor de 200 mm en producto hecho especial;
do) Posición irremplazable: Hoy en día, con el rápido desarrollo de la tecnología de corte con láser, las máquinas CNC en el corte láser ve más y más aplicación, especialmente en el campo pequeño de espesor de espesor delgado de forma de forma de placa. Sin embargo, para cortar acero de grosor grande, a saber, más grueso que 40 mm, El corte de combustible de oxígeno sigue siendo la única solución factible;
2) Máquina de corte de plasma CNC:
a) Tarea: Para cumplir con el corte de alta velocidad (300 ~ 3000 mm/min.) en placa de metal de lámina de material ferroso y no ferroso, de espesor pequeño a medio;
b) El max. espesor de plato con corte de calidad en acero inoxidable puede ser Grosor de 50 mm;
do) Posición de la aplicación: Como producto intermedio entre el corte de llama y el corte con láser, el corte de plasma Combina ventajas de corte de llamas (Costo relativo de la máquina baja) y Ventajas del corte láser:
Aplicable para cortar en una gama más amplia de chapa;
Velocidad de corte relativamente mayor;
Más brillo cortando kerf;
Por lo tanto, gana su posición única en el campo del procesamiento de la placa de metal;
3) Máquina de perforación y corte de placa CNC:
a) Tarea: Para implementar tanto en los orificios de corte térmico como de perforación mecánica en la placa de chapa;
b) El camino del corte térmico puede ser corte de llama de combustible de oxígeno o corte de nitrógeno y plasma de aire comprimido;
do) Solicitud: Esta máquina de funciones integrada es especialmente útil en el campo de la construcción de la estructura de acero, cuando la perforación de agujeros es necesaria para el ensamblaje de piezas de acero;
4) Máquina de corte triple de llama:
a) Tarea: Con la función del corte triple de la llama de la placa de acero al carbono, para adquirir biselado en el borde en bordes de chapa;
b) Entonces, esta máquina es la contraparte de Fresa de borde. Pero los 2 tipos de máquinas funcionan en diferentes principios de trabajo, modo y rendimiento;
do) Otro uso importante de corte triple de llama es en la máquina de soldadura de la junta de la junta de placa, especialmente cuando se realiza la soldadura a tope en una placa de 15 mm más de espesor;
5) Máquina de corte de tira de llama:
a) Tarea: Con la función del corte de llama de la tira de placa de acero al carbono, para cortar placa en hendiduras de varios ancho por medio de oxígeno y acetileno;
b) Solicitud: El corte de tiras es necesario en el campo de la producción de haz H, como el primer paso para cortar la brida y la web;
Hoy en día, el corte triple y el corte de tiras rara vez se ven equipos de propósito único. En cambio, se integra en la máquina de corte de placas CNC de llama y plasma;
2. Basado en la estructura de la máquina de corte de plasma CNC y la máquina de corte de llama CNC:
Esto se puede agrupar en 3 tipos principales de:
1) Servo Motor Drive Gantry Moving Máquina de corte de placa de tira CNC:
a) Esta es la construcción más común y ampliamente aplicada. El alcance general del tramo ferroviario (corresponde con el ancho de corte válido máx. 3.000 mm (Modelo CNC-CG3000) a 10,000 mm (Modelo CNC-CG10000):

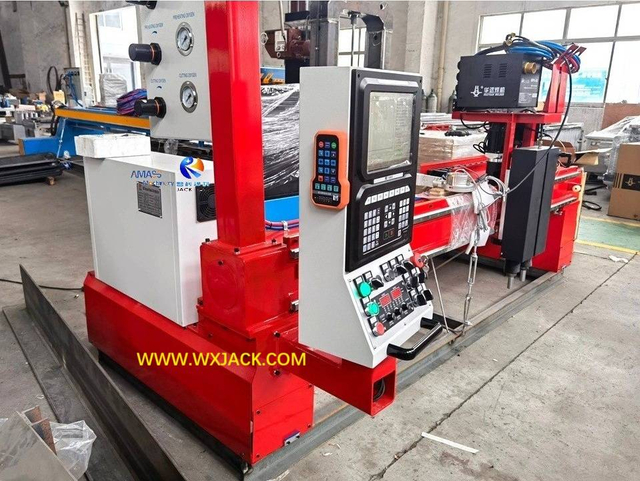

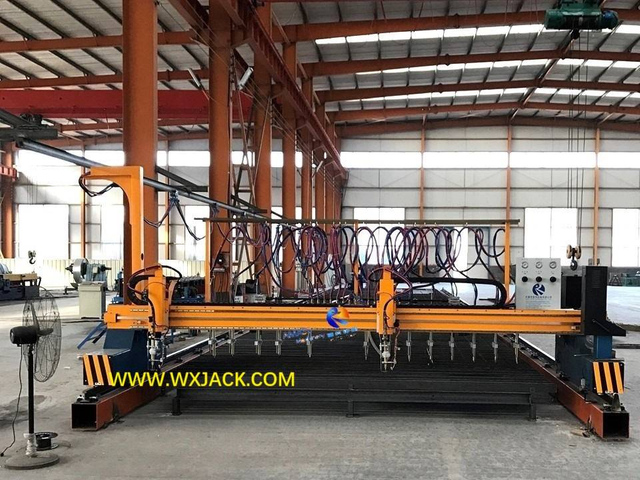

b) Wuxi Jack CNC-CG4000 modelo estructura de pórtico máquina de corte: (Fig.8)
2) Tipo de mesa estacionaria Máquina de corte de plasma CNC:
a) Esto suele ser de tamaño compacto de 1.500 mm (Modelo CNC-CGT1500) a 1,800 mm de ancho (Modelo CNC-CGT1800);
b) Esta serie generalmente se usa en un corte de plasma fino de alta precisión, en material no ferroso (acero inoxidable):

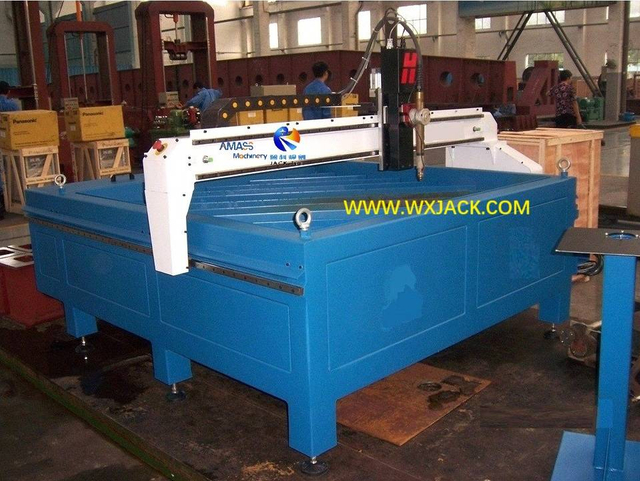

do) Wuxi Jack CGT1500 modelo estructura de tabla máquina de corte: (Fig.9)
3) Bajo el agua Máquina de corte de plasma CNC:
a) Este tipo se desarrolla para suprimir el humo de corte de plasma y el ruido generado durante el corte térmico. Entonces, es amigable con el medio ambiente:

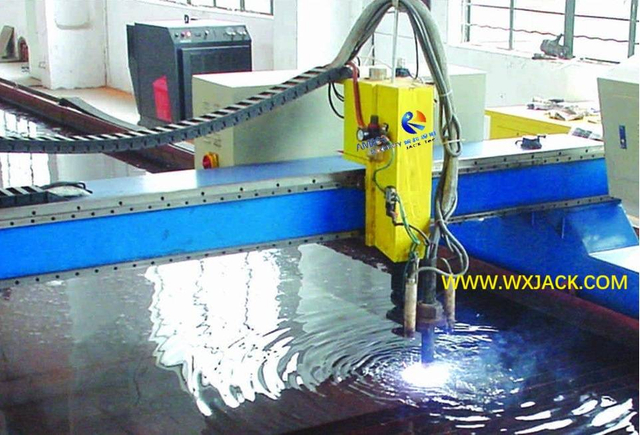

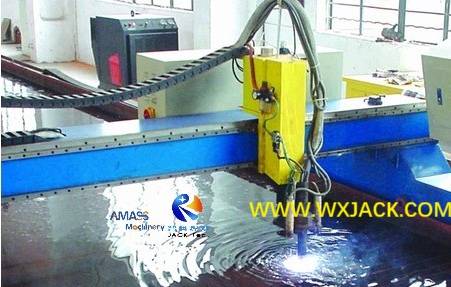

b) Wuxi Jack CNC-CGU4000 Modelo debajo de la máquina de corte de agua: (Fig.10)
3. Basado en la pieza de trabajo terminada de la máquina de corte de llama de plasma CNC:
1) Corte de forma: Para cortar la placa de chapa en un contorno específico, ya sea de forma simple o complicada, mediante la tecnología de control numérico avanzado y la accionamiento de servo;
2) Corte de tira de combustible de oxígeno: Para cortar placas de acero al carbono en varias piezas de hendidura simultáneamente. Esto es muy altamente eficiente;
3) Corte de forma y tira: Esto combina 'complicado ' CNC Control Cutting y 'Simple ' Cutting en un conjunto de máquina. En la aplicación práctica, esta es la solución más rentable y alta efectiva para los clientes;
4) Corte triple de combustible de oxígeno: Corte los bisros inclinados en el borde de la placa de acero al carbono, como la ranura de soldadura antes de la soldadura a tope;
5) Perforación y corte: Integrar las funciones de corte térmico y perforación mecánica en un conjunto de máquinas, con beneficio de la sofisticada tecnología de control de hardware y software;
4. Funciones complementarias importantes con la máquina de corte de placas de plasma y flame CNC:
En estas máquinas de corte de placas de tiras CNC, hay una serie de unidades de funciones opcionales disponibles para la selección, para satisfacer la demanda del cliente:
1) Corte de antorcha encendedor automático en corte de llamas;
2) Tipo de capacitancia CNC Control Regulador de altura de la antorcha de corte;
3) Tipo de voltaje de arco Regulador de altura de la antorcha de corte de plasma de control CNC;
4) Software de corte y anidación en corte de forma, Asegurarse de que el proceso de corte de placas de llama y plasma sea más preciso/ flexible y eficiente/ reduce los desechos en la placa de acero, aplicable para diversas aplicaciones;
5) Unidad de recolección de polvo, Para traer más entorno de trabajo limpio para el sitio de ejecución de la máquina.
DO. Superioridades técnicas de Wuxi Jack CNC Plasma Máquina de corte de llama:
1. Fuerte intensidad mecánica y resistencia: Todos los miembros de la estructura mecánica de la máquina están desestimados a través del tratamiento térmico de recocido, garantizando completamente suficiente resistencia al marco mecánico con un amplio margen;
2. Antorias de corte estables y suaves ambas direcciones en funcionamiento: Todo La máquina de corte de placa CNC Wuxi Jack se adopta con una doble unidad en su rayo de pórtico que se mueve durante la operación de corte térmico, garantizando completamente una operación de corte precisa y consistente. Aquí, 'Manejo de doble ' se refiere a Ambos lados del pórtico mecánico se instalan con movimiento longitudinal que conduce el servomotor;
3. Orientación precisa y suave sobre el movimiento de antorchas de corte: Todo Las máquinas de corte de Jack Wuxi están equipadas con Guía lineal precisa de servicio pesado, Asegurándose de movimiento suave del movimiento longitudinal de pórtico mecánico mencionado anteriormente:

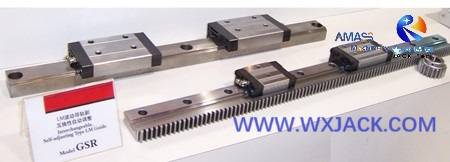

Hiwin Guidera lineal de rodamiento de bolas de alta precisión de alta calidad: (Fig.11)
4. Unidades de función subcontratada de grado superior: Los componentes principales de Wuxi Jack CNC Plasma Cutting Machine son piezas de outsourcing de calidad superior compradas a proveedores de renombre, como:
1) Alemania Newgurt Reductor de servomotores de alta precisión;
2) Panasonic Digital Servo Driver and Motor;
3) Hiwin Guía lineal precisa;
4) La fuente de alimentación china de corte de plasma Huayuan;
5. Fuente de alimentación de plasma de alta calidad y precio razonable de varias especificaciones para la elección del cliente, según el material y el grosor de la chapa en la máquina de corte de plasma CNC;
6. Gestión de procedimientos de corte fácil de usar, Garantía completamente en parámetros de corte como la velocidad de corte térmico/ grosor se controlan automáticamente, lo que brinda conveniencia para los operadores de la máquina;
7. Corte del programa Conveniente Generación: En Wuxi Jack Plasma y Flame CNC Plate Cutting Machine, el contorno y la dimensión de las piezas de trabajo de corte CNC terminados se manipulan con software profesional, preciso y ahorro de mano de obra;
8. Calidad de corte superior, incluso bajo la superficie desigual de la chapa: Los reguladores de altura de las antorchas de corte están disponibles para elección, asegurándose de que las placas de corte de superficie fluctuada confiable y fácil: tipo de capacitancia para corte de llama CNC y tipo de voltaje de arco para corte de plasma CNC.
D. Poner en uso de Wuxi Jack CNC Cutting Machine y CNC Plasma Cutting Machine:
1. El paso esencial: Flame and Plasma Strip/ Triple/ Shape Cutting/ Hole Drilling es el paso de tecnología de proceso fundamental y elemental, que se aplica en casi todas las esquina y línea de la industria de fabricación metálica. En consecuencia, esta máquina es el número 1 que utiliza equipos automáticos de volumen, en todas las industrias;
2. Uso crítico: Con la operación de esta máquina, las materias primas de varios chapa se pueden procesar en el tamaño y el contorno requeridos, haciendo prepararse en el siguiente paso de fabricación/ ensamblaje/ construcción;
3. Formulario de solicitud: Serie CNC-CG La máquina de corte de placa de tira CNC de varias especificaciones no solo se usa como equipo individual, sino que también se despliegan en la estación de trabajo inicial de varias líneas de producción, incluidas Línea de producción de haz h de h viga/ Línea de producción de haz de caja, etc.
