CNC-CG6000 a CNC-CG10000 Máquina de corte de forma CNC de gran amplio

A. Alcance y característica de operación de la máquina de corte CNC grande de plasma de llamas:

1. Porcentaje de la máquina de corte de forma CNC de modelos convencionales versus grandes:

1) mayoría: en el campo de aplicación de la máquina de corte de forma CNC de plasma de la llama , la mayoría de los modelos mayoritarios ( más del 80% ) caen dentro del alcance del tramo de riel de corte de 3.000 mm ( CNC-CG3000 ) a un tramo de riel de corte de 5,000 mm ( CNC-CG5000 ), especialmente CNC-CG4000 , el modelo único de alrededor del 50% de uso real;

2) Grandes modelos de tramo de riel de corte:

Cuando los rieles de corte alcanzan y supera los 6,000 mm ( CNC-CG6000 ), la máquina puede verse como modelos de gran tramo, que, aunque en uso porcentual, tiene su posición irremplazable, en el aspecto de:

a) aplicación;

b)  estructura del marco mecánico;

c)  cortar rieles;

d)  configuración;

2. Alcance y características de operación de la máquina de corte de perfil CNC de plasma de llama grande:

1) Actualmente, la máquina de corte de plasma de llama CNC grande recomendada es de CNC-CG6000 a CNC-CG10000 :

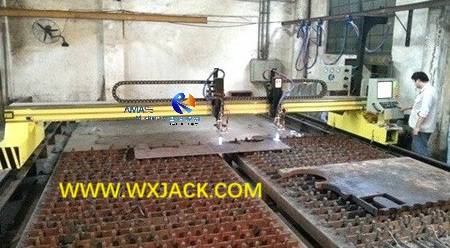

a) Sitio de operación del cliente  Wuxi Jack CNC-CG8000 Modelo de corte de llamas CNC grande: ( Fig.1 )

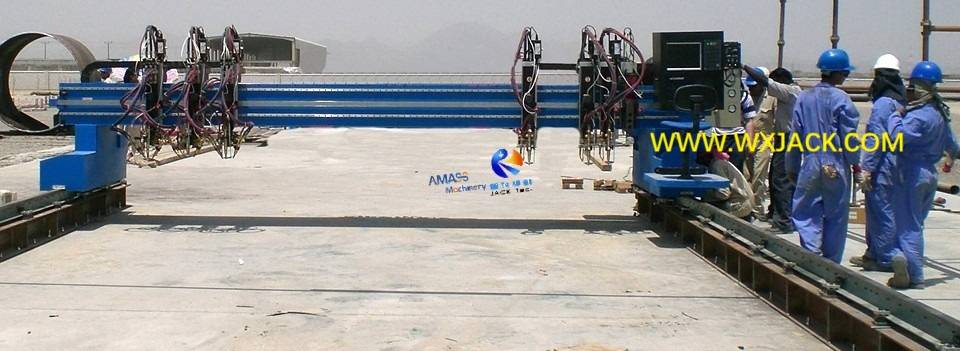

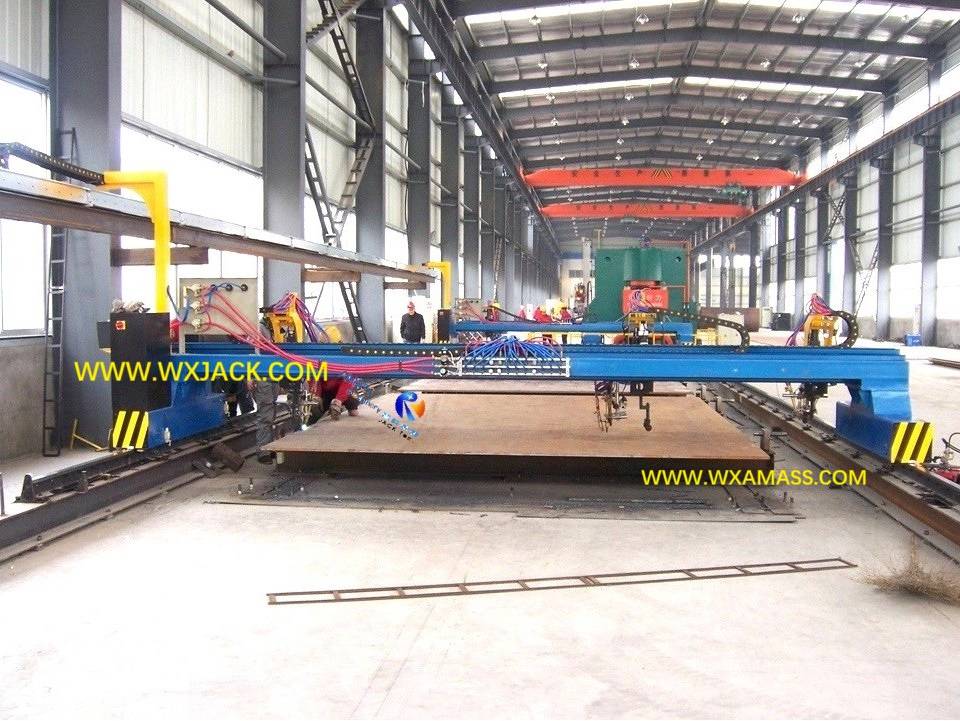

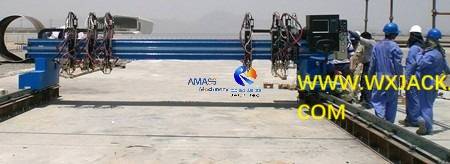

b) Instalado al aire libre  Wuxi Jack CNC-CG10000 Modelo grande Máquina grande, instalada con 6 grupos de antorchas de corte triple de llama: ( Fig.2 )

2)  Características de operación de la máquina de corte CNC grande de plasma de llamas:

A)  Las máquinas de modelos grandes se aplican básicamente para el corte de forma , o se llaman corte de perfil , y corte triple de llama. Como se puede observar en las fotos anteriores, rara vez hay antorchas de corte de tiras para estar equipadas en estas máquinas grandes:

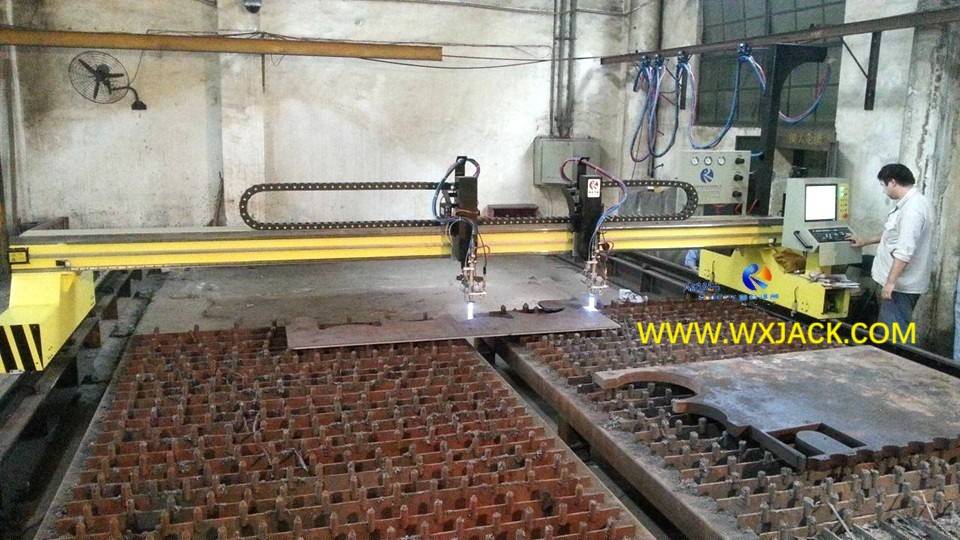

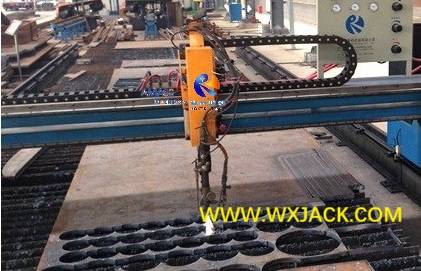

b)  Corte de forma en las placas de acero al carbono, con Wuxi Jack grande Máquina de corte CNC: ( Fig.3 )

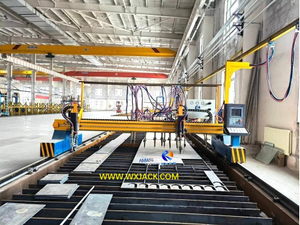

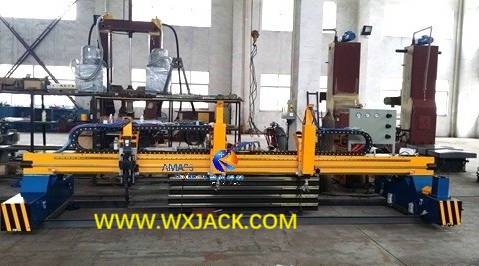

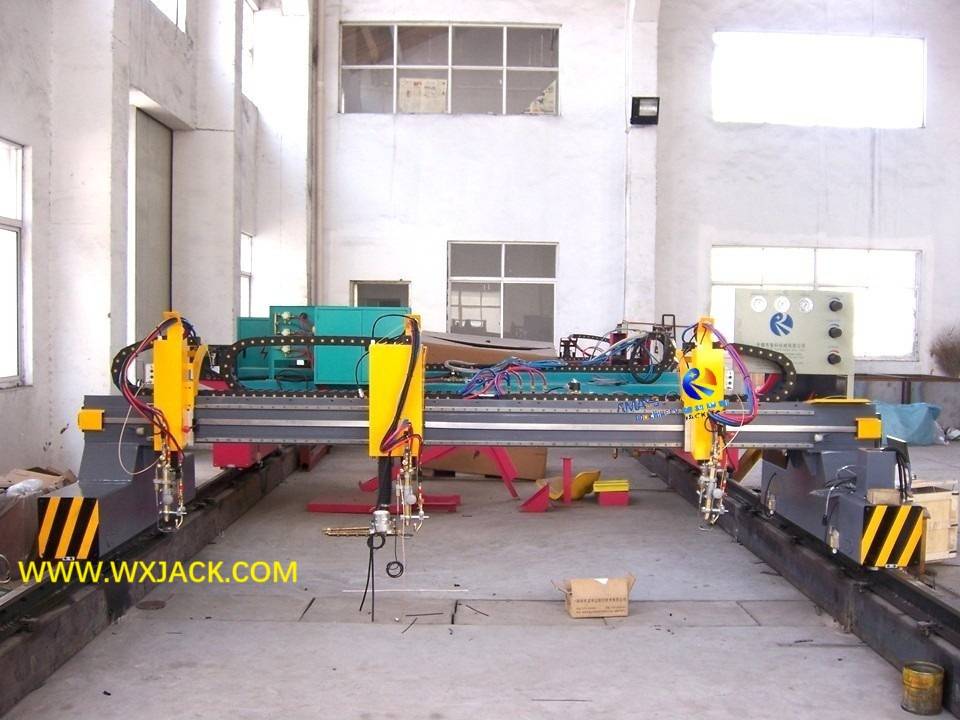

c) Wuxi Jack CNC-CG6000 Modelo de combustible de oxígeno grande Cutting Machine, equipado con 3 grupos de antorchas de corte triple: ( Fig.4 )

B. Uso y gran valor de la máquina de corte de perfil CNC de plasma de llama grande:

1. Función: la máquina CNC realiza el corte automático en la placa de metal en lotes, haciendo una entrega consistente y uniforme de piezas de trabajo con la cantidad requerida. Junto con el freno de prensa y la máquina de cizallamiento, estas tres máquinas son el equipo básico y requerido en las instalaciones de fabricación modernas;

2. Poner en uso: la máquina de corte CNC grande de plasma de llama se utiliza para el corte de perfil de placa de placas de acero de carbono de ancho de gran ancho ( más ancho de 5,000 mm ), o dos piezas de placas estrechas al mismo tiempo . Como puede encontrar en la foto de abajo, hay dos conjuntos de plataformas de corte en el marco principal mecánico de la máquina:

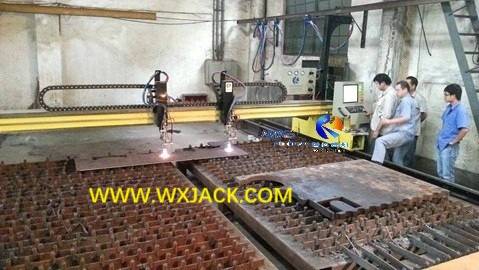

En Wuxi Jack CNC-CG8000 Modelo de  gran  máquina, hay 2 juegos de mesa de corte y se pueden cortar 2 piezas de placa de acero simultáneamente: ( Fig.5 )

3. Doble disco: aquí enfatizamos nuevamente que para el tramo de riel de corte de la máquina es igual a y más ancho de 4,000 mm, la doble unidad es imprescindible para su trabajo normal y elegible;

4.  Operación: la operación de gestión de corte se realiza con botones e interruptores en el panel amarillo; El programa de corte se edita y se aplica con el controlador CNC:

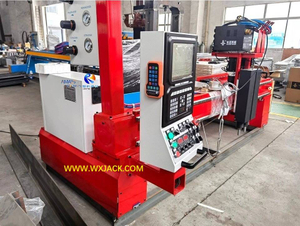

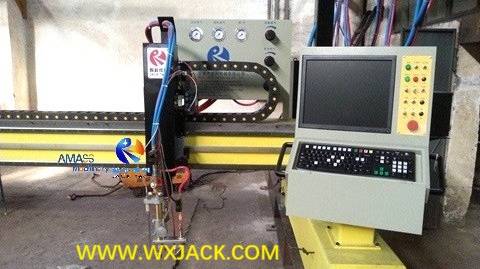

Estación de operación (panel de operación del controlador CNC Plus) de Wuxi Jack CNC-CG8000 Modelo de cortes CNC de plasma grande : ( Fig.6 )

5. Beneficios de la máquina de corte CNC grande para plasma de llama para los clientes:

1)  Ctting súper grande pieza integral de placa de acero:

Algunas industrias implican el procesamiento de placas de acero con ancho excesivo. Por ejemplo, construcción naval, maquinaria portuaria, puente de la bahía, etc.;

2)  Guardar placas de acero Tiempo del ciclo de manejo:

Para ahorrar tiempo de carga/ descarga de placas de metal dentro y fuera de la máquina, los clientes esperan cortar dos piezas de tamaño estándar ( de tres a cuatro metros de ancho ) placas de metal al mismo tiempo en un lote;

3)  Cortar varias piezas de placas de acero de longitud corta en una fila :

Cuando la materia prima de las placas de acero tiene una longitud de alrededor del mismo tamaño que el ancho de corte válido de la máquina, por ejemplo , , para la máquina de cortar plasma de llama CNC-CG8000 grande, de 8,000 mm de riel de corte de 8,000 mm, 7,200 mm de longitud de las placas de acero, colocan varias piezas de las placas de acero de carbono en 90 ° ° Posicionamiento de la colocación de la máquina y corta las placas de acero con la operación de una máquina, por lo tanto, la operación de la máquina, que se quede más tiempo, lo que ahorra más tiempo: Mádate más de la carga de la carga de la máquina de la máquina. Programa de máquina.

C.  Unidades de control y accionamiento de la máquina de corte de forma CNC de plasma grande:

1. CNC y sistema de control eléctrico de la máquina de corte de perfil CNC de plasma de la llama:

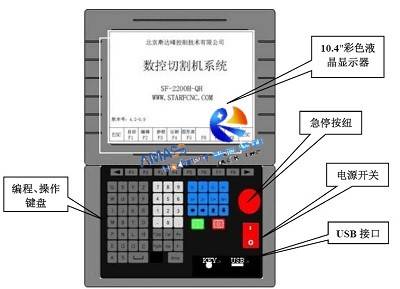

Controlador CNC: ( Fig.7 )

1) Marca china SH2300H. Es un controlador CNC dedicado para el corte de placas de metal;

2) pantalla de monitor de color VGA de 9.4 pulgadas;

3) forma rica de cortar generación de programas : código G/ biblioteca de pieza de trabajo integrada/ entrada externa en la máquina;

4)  Todos los idiomas principales disponibles para elección : chino / inglés / ruso ...;

5)  Modo de trabajo múltiple : automático/ manual/ enseñanza/ diagnóstico/ editar;

6)  Operación amigable para la SER : Interfaz del sistema operativo de software/ Hardware Membrane Touch Screen Función de función;

2.  Sistema de Servo Drive of CNC Shape Cutting Machine:

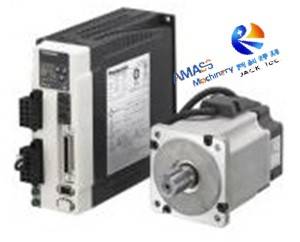

Panasonic Servo Driver and Motor reduce en el corte de placas CNC: ( Fig.8 )

1) 2 conjuntos de 750W a 1.5kW para cortar la dirección longitudinal de la antorcha Double Drive a lo largo de los rieles de 15 metros de largo;

2) 1 conjunto de 400W para cortar la dirección transversal de la antorcha a lo largo del haz de pórtico de 6,000 mm a 10,000 mm;

3)  Equipado con funciones de : Pantalla de estado de trabajo/ Diagnóstico/ Alarma/ Configuración de parámetros;

4)  Equipado con codificador de alta precisión para detectar la condición de desplazamiento de la antorcha de corte durante la operación de corte de placa CNC;

3.  Corte de antorcha Unidad de movimiento transversal de la máquina de corte de forma CNC de plasma de la llama:

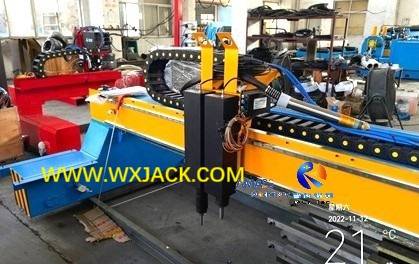

Servo Motor Drive Plasma Cortero de corta de corte de plasma: ( Fig.9 )

1)  Mostrado en la foto de arriba, hay un conjunto de carro de accionamiento de servomotor, que se mueve a lo largo de un haz transversal de pórtico mecánico, instalado con antorcha de corte de llama y antorcha de corte de plasma, y conducido con el servomotor de 400 W;

2)  El movimiento de la antorcha de corte se guía con una guía lineal precisa de rodamiento de bolas pesadas, garantizando completamente el rendimiento de corte estable y suave, sin ningún impacto:

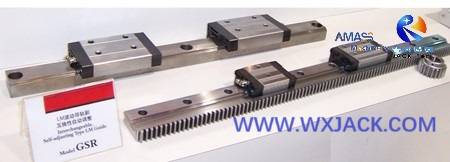

Rodamiento de bolas de servicio pesado Hiwin Guidera lineal precisa: ( Fig.10 )

D.  Marco mecánico y sistemas de corte térmico de una gran máquina de corte de llama CNC:

1.  Unidades de función de corte complementaria de una gran máquina de corte de llama CNC:

1)  el encendido automático AC24V para iniciar el corte de llama de manera segura y confiable;

2)  el controlador de altura de la antorcha de corte de plasma de voltaje de arco , para ajustar automáticamente la altura de la antorcha de corte con respecto a la superficie de la placa;

3)  El circuito de alimentación de gas de corte : oxígeno y acetileno para el corte de llamas/ aire comprimido para el corte de plasma;

4) Todos están instalados en el carro de máquina en movimiento transversal:

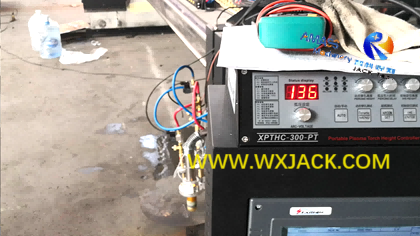

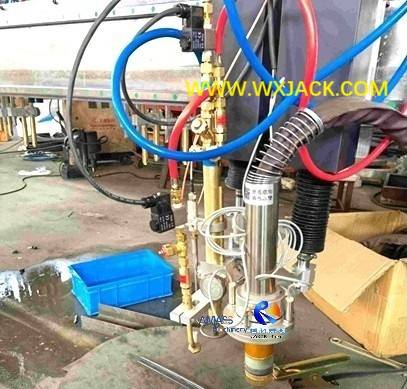

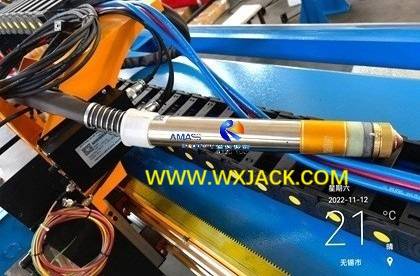

Mecanismo de antorcha de corte de plasma con controlador de altura de tipo de voltaje de arco: ( Fig.11 )

2. Marco mecánico del plasma de la llama, una gran máquina de corte CNC:

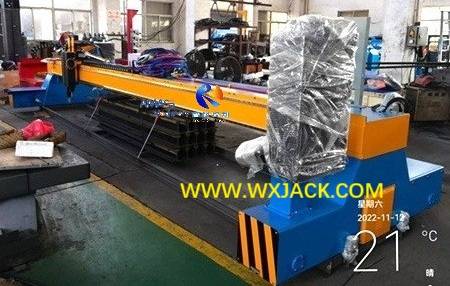

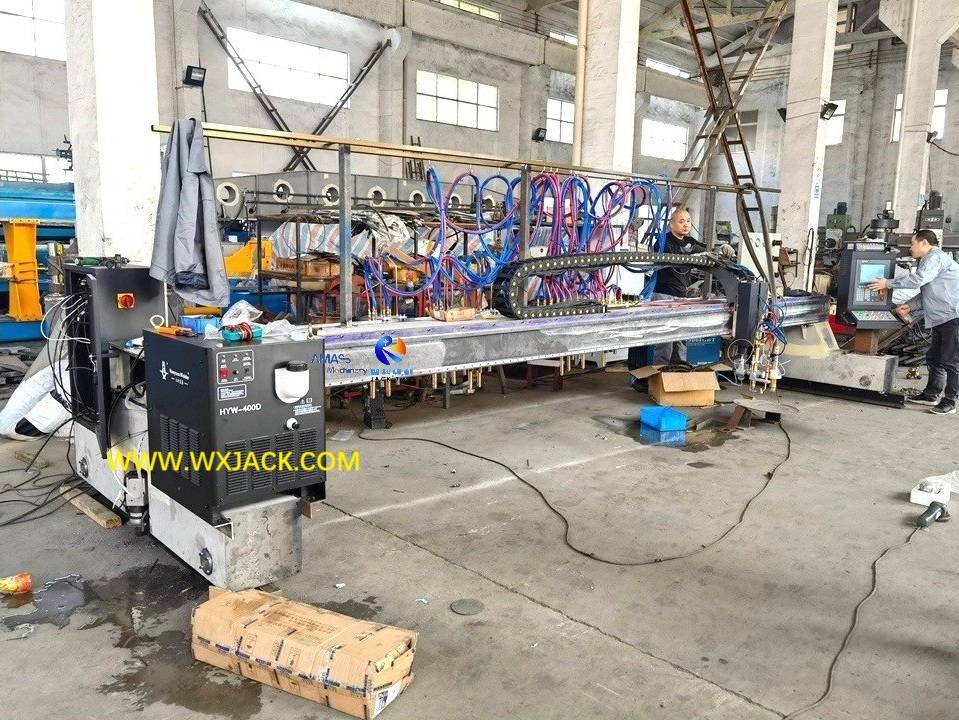

Vige de pórtico de Wuxi Jack CNC-CG6000 Máquina del modelo: ( Fig. 12 )

1) El marco mecánico está en la estructura del marco de pórtico de caja, que se mueve a lo largo de los rieles de 15 m bajo la velocidad de trabajo de corte CNC;

2) El marco mecánico se alivia el estrés después de la soldadura y la fabricación, dando alta rigidez y peso muerto ligero de todo el marco mecánico de la máquina, asegurándose de que su movimiento estable/ liso/ flexible durante la operación de la máquina;

3) Hay un rodillo guía en la parte inferior del pórtico en movimiento, ajustándose en el estado de tensión del pórtico con respecto a los rieles de corte;

3. Sistema de circuito de gas de corte de llama de combustible de oxígeno: ( Fig.13 )

4. Fuente de alimentación de plasma:

Marca china Huayuan Modelo LGK-300IGBT , equipado con Wuxi Jack CNC-CG6000 Plasma de llama Plasma grande Máquina de corte CNC , para cortar acero de carbono en el rango de grosor de 1 ~ 50 mm : ( Fig.14 )

E.  Parámetros técnicos de CNC-CG6000 a CNC-CG10000 Gran máquina de corte de plasma de llama CNC:
