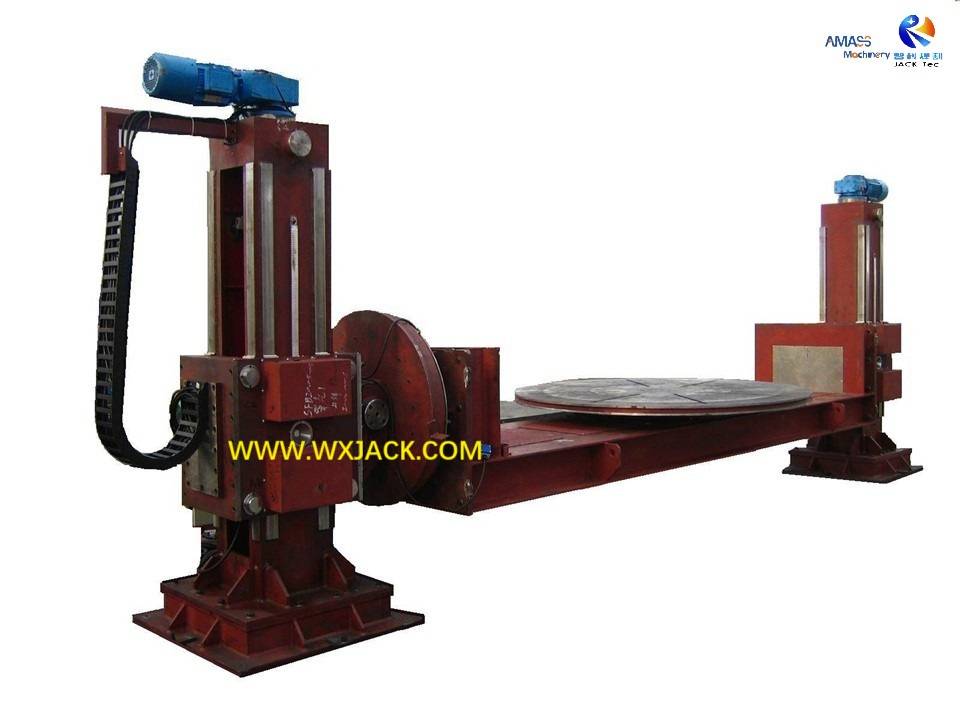

Columna doble HBS150 Elevación y posicionador de soldadura de cabeza y cola de cola

1. Bosquejo sobre el uso del posicionador de soldadura de tipo HBS150 Model Double Column Type:

1) Característica de trabajo del posicionador de soldadura de tipo HBS150 Head y Tail Tipo de elevación:

Las piezas de trabajo fijadas en este  posicionador de soldadura de accionamiento modelo HBS150 se pueden ajustar a la posición óptima para la fabricación, mediante la elevación y 0 ° ~ 360 ° Infinite Revolve de su mesa de giro y pieza de trabajo;

2) pieza de trabajo aplicable del modelo HBS150 Servo Servo Drive Solding posicionador:

Este de 15 toneladas posicionador de cabeza de capacidad de carga y cola es adecuada para fabricar piezas de trabajo miembros de la estructura con larga longitud y peso pesado, que se ven en las industrias de la maquinaria de vehículos e ingeniería;

3) Tabla de giro de soldadura gira:

Para asegurarse de que una pieza de trabajo larga y pesada en este equipo de soldadura, cada una de las columnas verticales (cabezal y contrapista) tiene un reductor de motor para conducir la pieza de trabajo en revoluciones;

4) Diseño de las dos columnas erigidas en la cabeza del modelo HBS150 y el posicionador de soldadura de elevación y giración:

a) En el sitio del cliente, una pieza de la columna vertical se fija en el piso del taller --- Headstock;

b) La otra columna se puede mover a lo largo del riel debajo de la transmisión del motor y bloquearse en su posición manualmente mediante pernos de ancla;

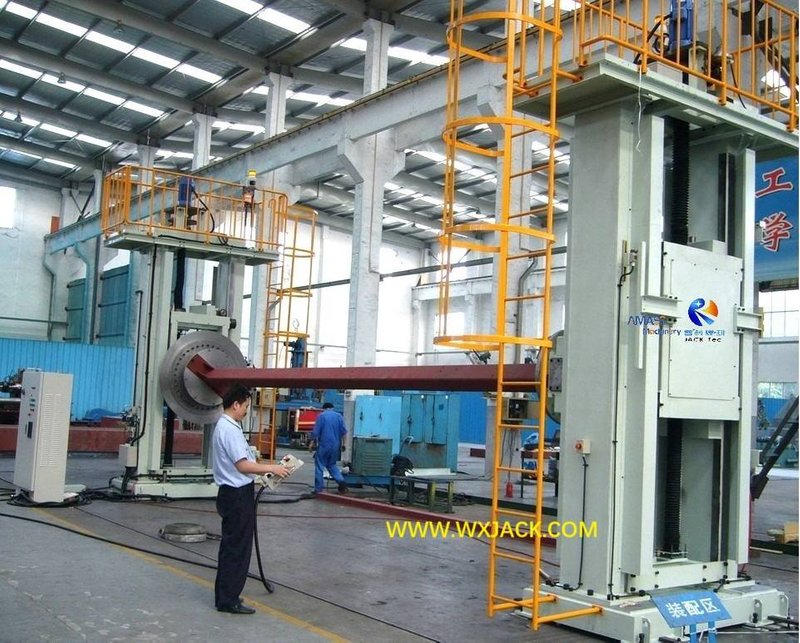

Apariencia del modelo Wuxi Jack HBS150 en el taller: ( Fig.1 )

2.  Estructura del posicionador de soldadura de la conducción de la cabeza y la cola de la cabeza y la cola HBS150 :

1) Unidades de soldadura de elevación de columna doble que eleva y girando:

a) columna vertical estacionaria ( cabezal );

b) Motor Drive Moving Columna vertical ( contrapista );

c) Mecanismo de elevación de la pieza de trabajo;

d) Mecanismo de la pieza de trabajo;

e) sistema de control eléctrico;

2) Con la estructura de las columnas dobles, este posicionador de soldadura por el servo de la cabeza y la cola tiene una condición de estrés ideal. Todo el conjunto del equipo funciona de manera segura, confiable y consistente;

3) La columna vertical estacionaria fija ( cabezal ) en el posicionador de soldadura de cabeza y cola HBS150 elevando y giratorio:

a) La columna fija (cabezal) se asegura firmemente en el piso del taller mediante pernos de anclaje;

b) Su sección central vertical se instala con mecanismos de elevación y giración de la pieza de trabajo, que se guían a lo largo de la columna vertical con la estructura de los rodillos guía de 4 lados, que se muestran a continuación:

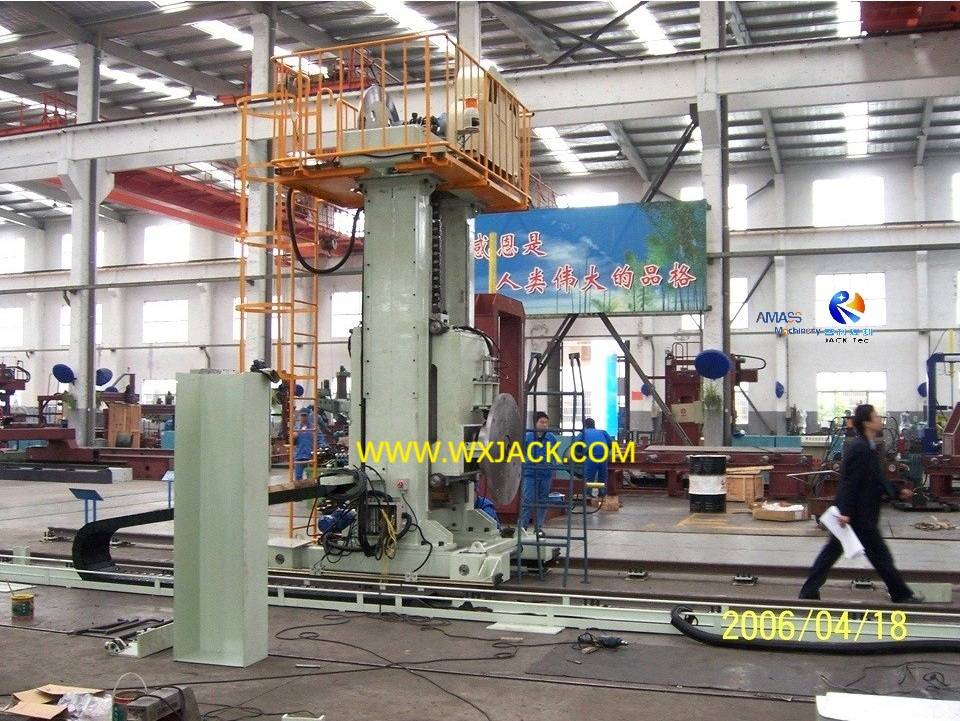

Mecanismos de elevación y giración de la pieza de trabajo y su tabla de giro de soldadura:  ( Fig.2 )

c) La sección superior es la plataforma que se instala con reductor de motor para conducir el mecanismo de elevación. Consulte la foto de arriba también;

d) El lado lateral se instala con escalera de escalada;

4) La columna vertical en movimiento motorizado ( contrapista ) en el posicionador de soldadura de tipo HBS150 cabezal y cola elevación de tipo:

a) Hay ruedas en movimiento y reductor de motor instalado en la parte inferior de la columna, lo que conduce el conjunto integral de la columna vertical para moverse a lo largo del riel, para ser adaptable para la fijación de piezas de trabajo en diferentes longitudes;

b)  Los rieles en movimiento son de estructura de sección transversal C (verifique la foto como se muestra a continuación), lo que significa que las ruedas se mueven a lo largo de la sección inferior del riel C, y su sección superior está instalada con placas de guardabarros que evitan que las columnas se derrumben:

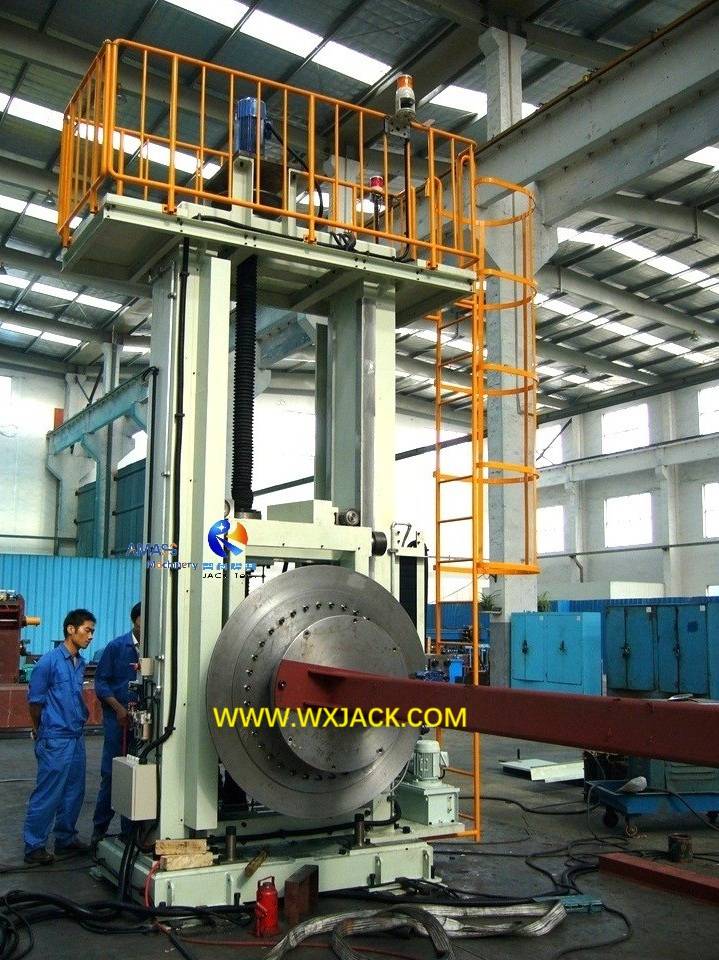

C Rails de estructura C en el posicionador de soldadura de elevación y giración de columna HBS150 :  ( Fig.3 )

5) Mecanismos de elevación en Headstock y Tailstock del posicionador de soldadura de servo impulso:

a) Los 2 grupos de mecanismos elevadores en ambos conjuntos de las columnas se conducen con servomotores de alta potencia (4kW x 2), lo que garantiza la elevación de fase perfecta en ambos lados de la pieza de trabajo;

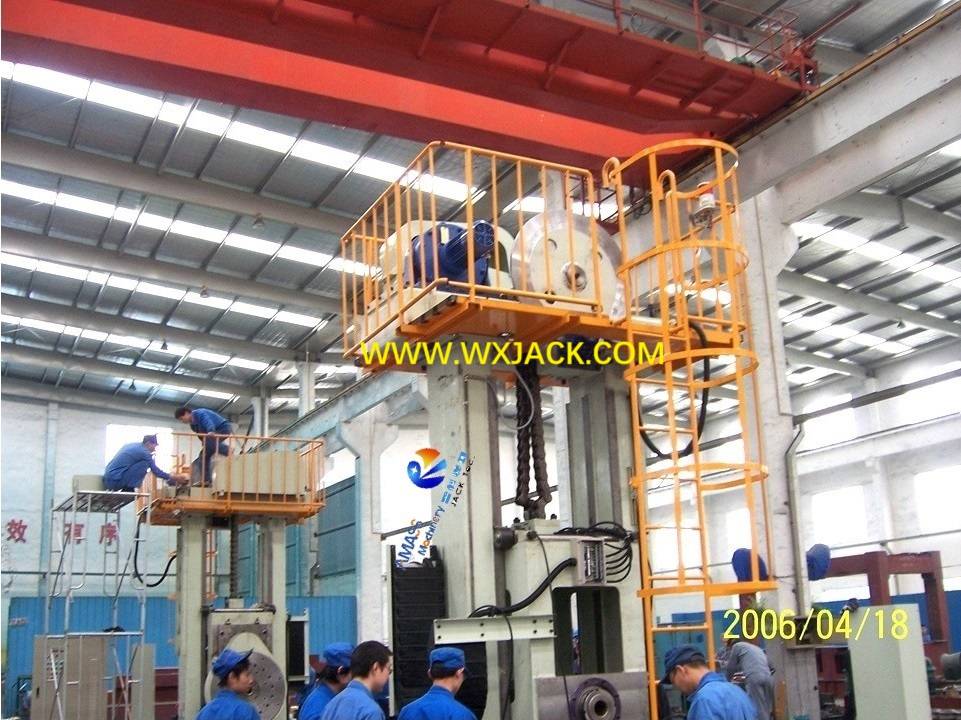

Ambas partes en la fase giran de la pieza de trabajo en el posicionador de soldadura de cabeza y cola HBS150 :  ( Fig.4 )

b) Además, Servo Drive puede garantizar el paro de la pieza de trabajo al mismo nivel de altura perfectamente de los 2 conjuntos de mecanismos de elevación;

c)  Los 2 grupos de mecanismos de elevación en ambos conjuntos de las columnas se transmiten con cadena y siliba . El reductor de engranaje de gusano tiene una función auto-bloqueo, evitando el riesgo oculto de caerse accidentalmente del mecanismo de elevación, soldadura de mesa y pieza de trabajo;

6) Revolucionar la transmisión en HBS150 elevando y girando el posicionador de soldadura de accionamiento de servo:

A)  La cadena de la pieza de la pieza de trabajo de la transmisión revuelta es : motor de freno revuelto → engranaje de reducción de etapa doble → engranaje pequeño → rodamiento de rodillo cruzado → mesa de giro de soldadura girando;

b) La función auto-bloqueo se adquiere a partir del reductor de engranajes de gusano. Es decir, cuando la tabla de giro de soldadura está en revuelto, y la excentricidad de carga está dentro del rango estipulado, la pieza de trabajo no girará por sí sola. La excentricidad de carga está restringida con la capacidad de carga ( 15 toneladas ) del posicionador de soldadura de accionamiento del servo;

c) La relación entre la excentricidad y la capacidad giratoria para este posicionador de soldadura de tipo HBS150 de cabeza y cola se muestra a continuación: ( Fig.5 )
