Manual de mesa de una sola mesa de elevación vertical Posicionador de soldadura

1.   ¿Qué es el posicionador de soldadura de tipo de elevación de ajuste manual?

1) Origen:

Este tipo de equipo de elevación de control manual se deriva del grupo convencional del posicionador de soldadura de la tabla única de la serie HB , es el producto de versión actualizado configurado con la función elevadora de la tabla de giro de soldadura y las piezas de trabajo;

2) Capacidad de trabajo del posicionador de soldadura de tipo elevador:

a) El tercer grado de libertad:   como se ha discutido en la introducción de la sección del producto, el típico posicionador de soldadura de la tabla de trabajo individual tiene 2 ejes de movimiento:

- La pieza de trabajo gira en el rango de 0 ° ~ 360 °;

- 0 ° ~ 120 ° inclinación;

Ahora, con la capacidad de la altura ajustable de la mesa de giro de soldadura y, por lo tanto, las piezas de trabajo, el eje z adicional a lo largo de la dirección vertical se puede obtener y manipular;

b) Entonces, estos subgrupos de productos pueden describirse como un posicionador de soldadura de tres ejes, que extiende en gran medida su tamaño aplicable (especialmente la longitud) de las piezas de trabajo.

2. Aplicación y tonelaje aplicable del ajuste manual Tipo de elevación Posicionador de soldadura:

1)   Aplicación de  ajuste manual de elevación del posicionador de soldadura :

a)   A veces, el espacio de la mesa de giro de la soldadura a lo largo de la dirección vertical no es suficiente para manipular la revolución y la inclinación de la pieza de trabajo, como en el caso del miembro de la estructura de gran tamaño con peso ligero relativo;

b)   En tales condiciones, tener una mesa de giro de soldadura ajustable en altura es muy útil para el funcionamiento adecuado de la operación de soldadura;

2) tonelaje aplicable del posicionador de soldadura de elevación manual:

A) El tonelaje de este tipo de equipo de posicionamiento de soldadura de estilo elevador está restringido a 3 toneladas y menos capacidad de carga. En otras palabras, solo los modelos de servicio de luz son adecuados para ser convertidos en tal estructura del modo de trabajo de ajuste vertical manual;

b) Para la soldadura de mayor y mayor tamaño de pieza de trabajo, que implica el control de la tabla de giro de soldadura en el eje vertical Z, otra estructura de equipos de posicionamiento de soldadura de tipo elevación debe aplicarse para el cliente, que se introducirá en las secciones de productos posteriores de ' l tipo l de posicionador de soldadura de revolución hidráulica y hidráulica '.

3. Camino de ajuste en la elevación de la mesa de giro de soldadura en el posicionador de soldadura de servicio de luz manual:

1) ¿Cómo cambiar la altura de la pieza de trabajo en el posicionador de soldadura?

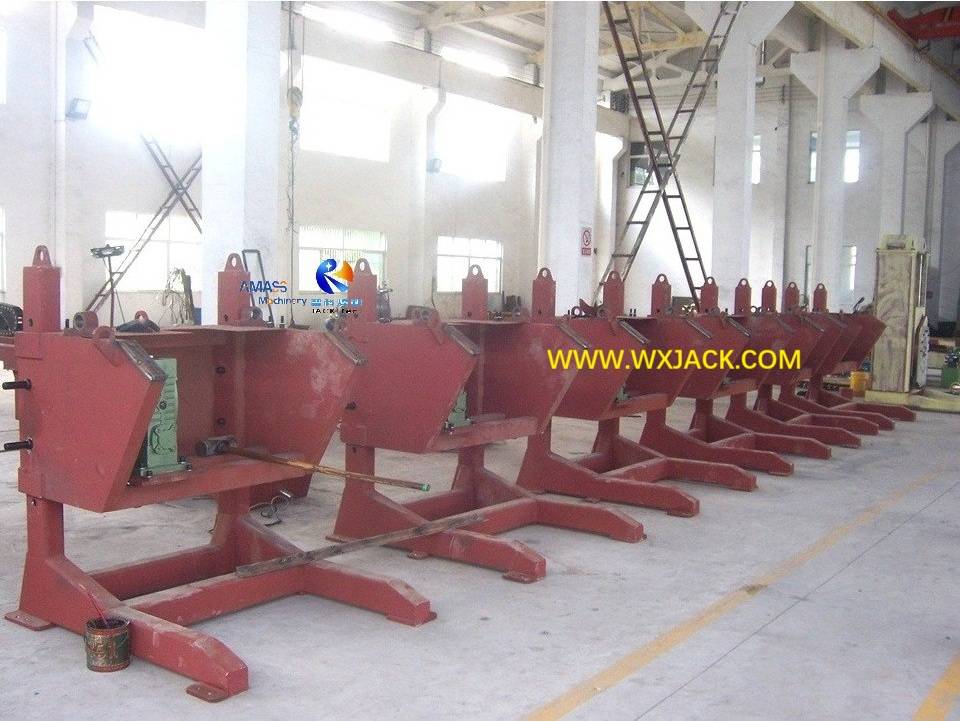

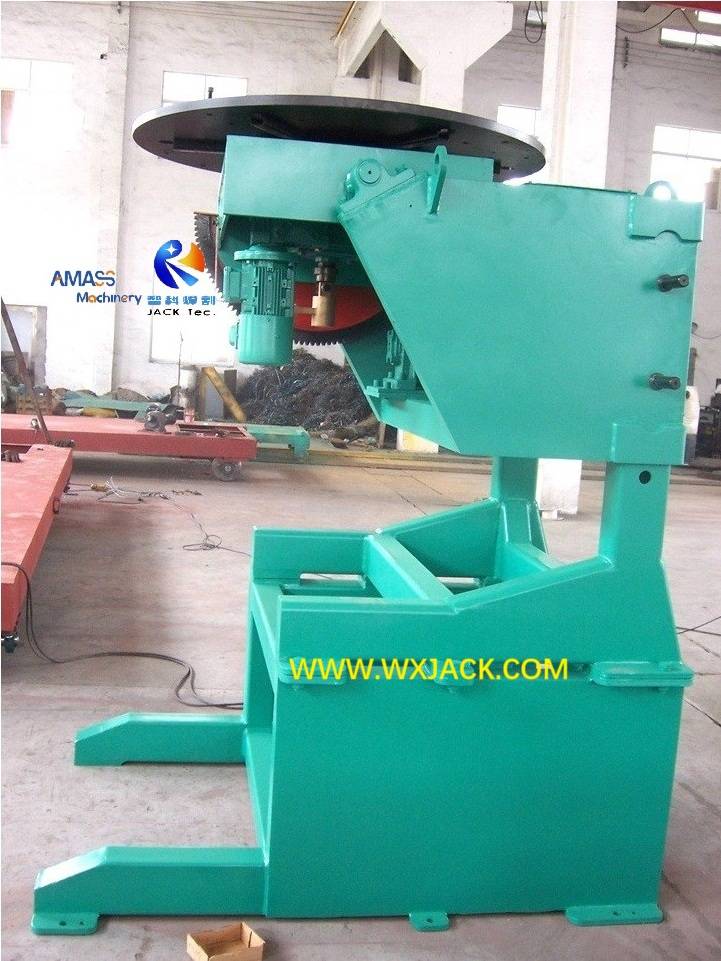

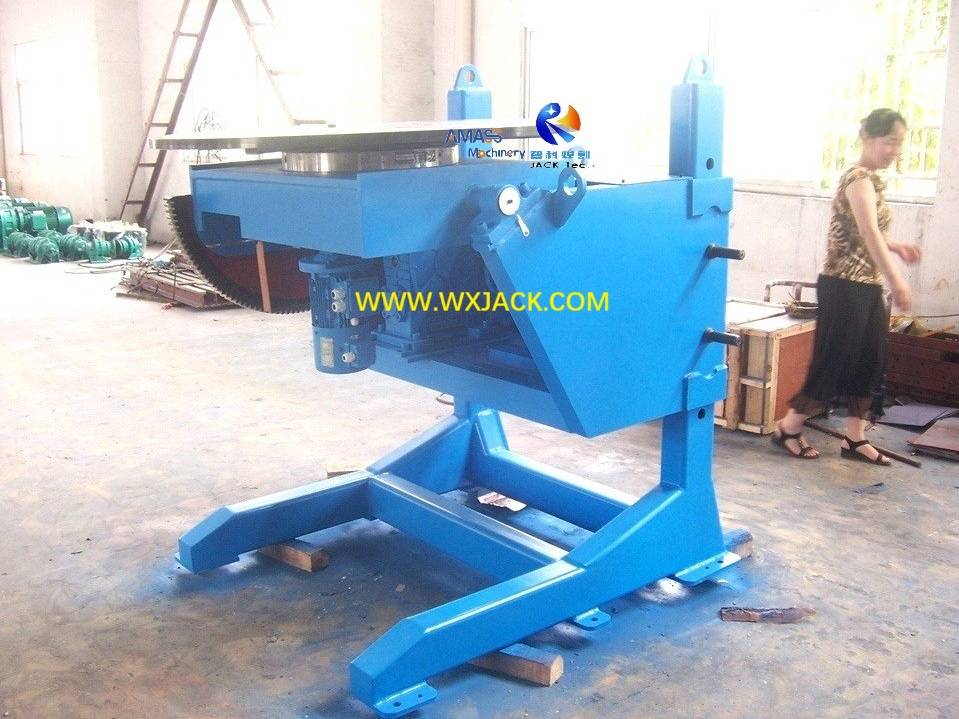

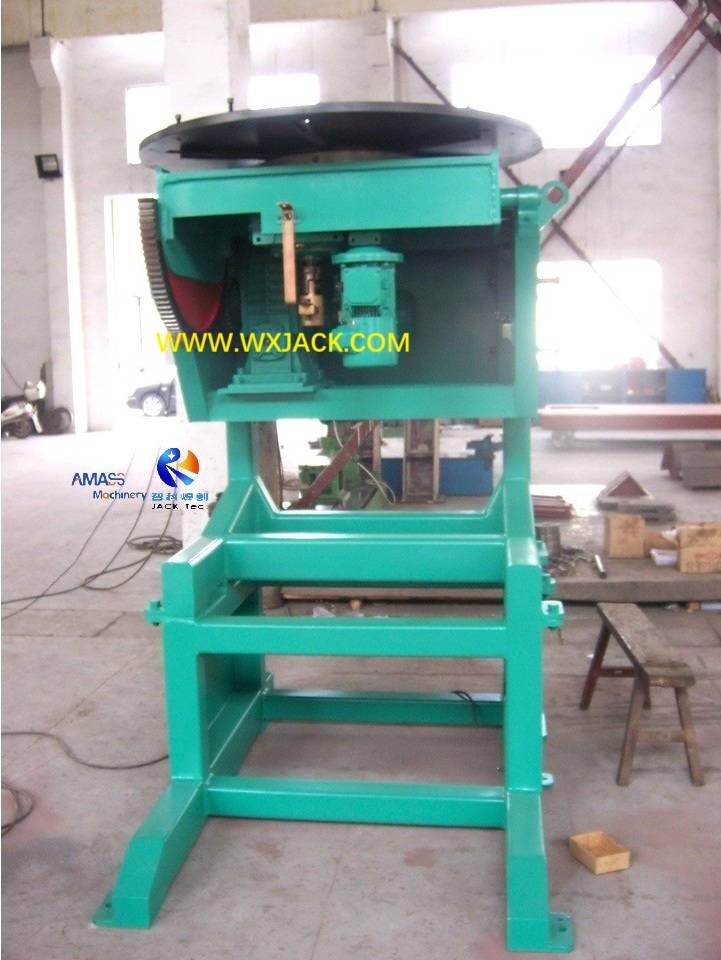

a) De las imágenes adjuntas podemos ver que el ajuste de altura de la pieza de trabajo está hecho a mano: hay conjuntos de agujeros de montaje (a menudo 4 ~ 5 agujeros en un conjunto de equipos) en cada una de las 2 piezas de columnas verticales del marco de la máquina;

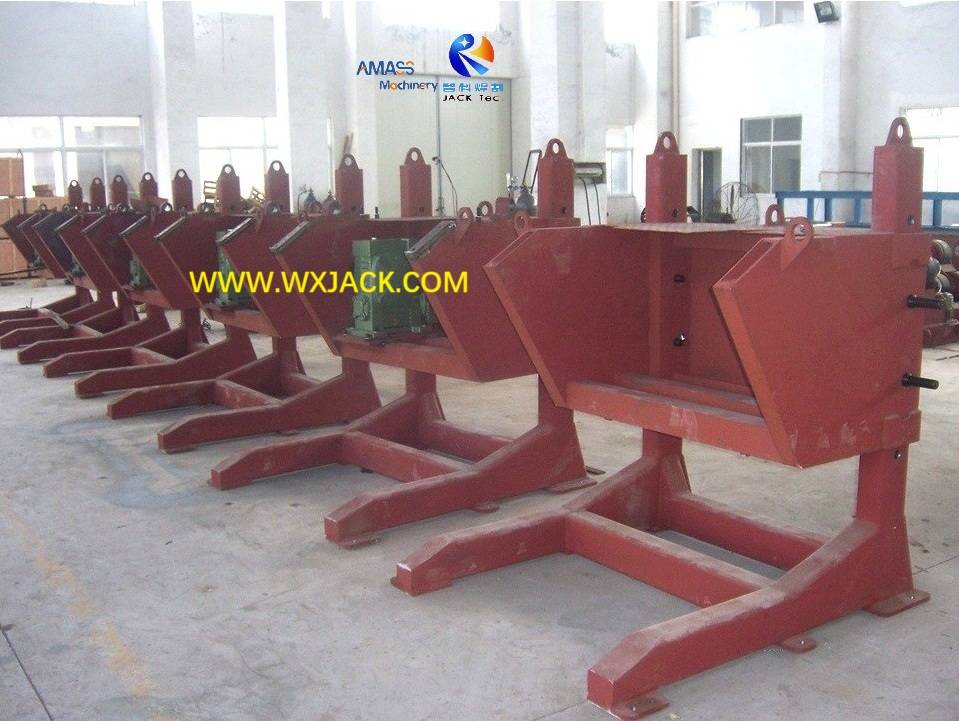

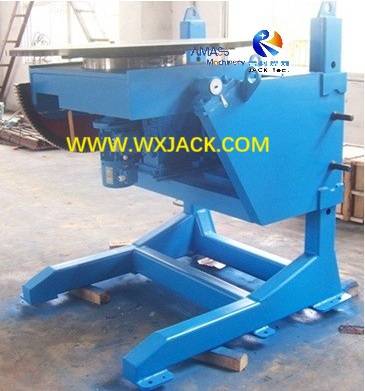

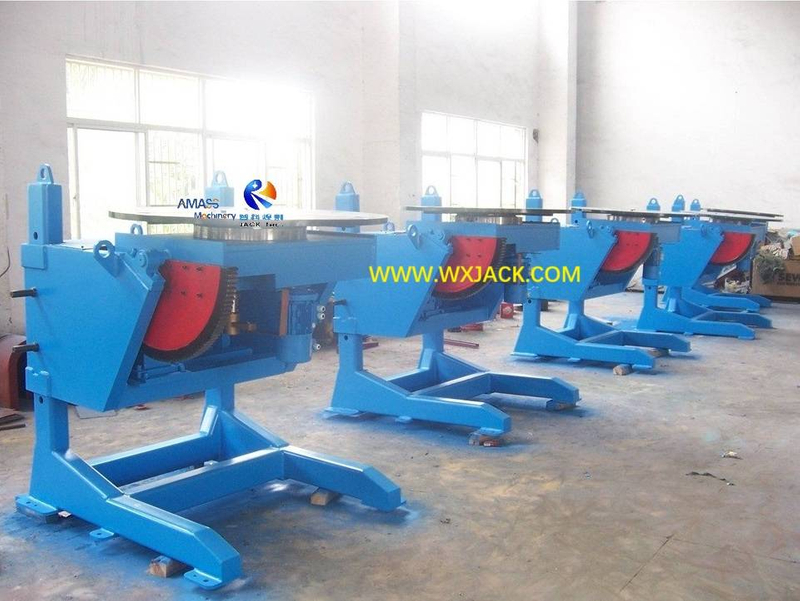

Diferentes grados de pernos para ajustar la altura de la pieza de trabajo: ( Fig.1 )

b)   Al cambiar la calificación de los agujeros de ajuste de los pernos de montaje, la altura de la mesa de giro de soldadura y las piezas de trabajo se pueden alterar en consecuencia;

2)  Pasos de proceso de la tabla de giro de soldadura de ajuste vertical:

a) Primero afloje los pernos de ajuste de las 2 columnas de la tabla de giro de soldadura;

b) uje la mesa de giro de soldadura de la base mecánica del equipo;

c) Baje la tabla de giro de la soldadura y ensambírela en los nuevos grados de agujeros de ajuste en las 2 columnas;

d) De esta manera, la altura de la pieza de trabajo se cambia a otra calificación;

e) De esto, podemos ver que es un manual que ajusta el posicionador de soldadura de elevación, para ser más específicamente.

4. Parámetros técnicos de la serie HB Manual de ajuste de ajuste de elevación Posicionador de soldadura:
