1) La capacidad de carga de 40 toneladas a 100 toneladas se agrupa en la capacidad de carga de servicio medio estándar, ajuste de pernos de ajuste de la soldadura;
a) La forma de ajuste en la distancia central del rodillo de giro de soldadura, que en esencia es para acomodar en diámetros variados de piezas de trabajo que se procesan para la operación de soldadura, es mediante las posiciones de ajuste de los pernos de montaje. Esto es similar a ajustar la forma en ' Manual de la tabla única Manual vertical elevando el posicionador de soldadura ':

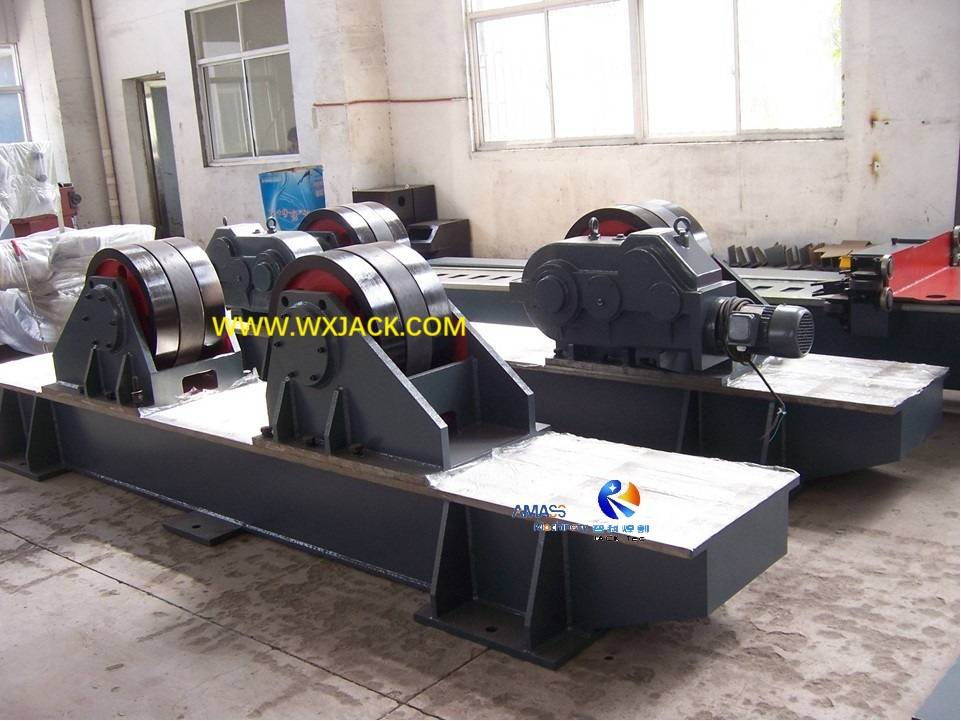

Vista de distancia a corta distancia en Wuxi Jack: ( Fig.1 )
b) Por medio de un ajuste adecuado, las costuras de soldadura en la pieza de trabajo se pueden controlar a una posición óptima, cumpliendo el objetivo de reducir la intensidad de la mano de obra, mantener la velocidad de soldadura necesaria y garantizar la mejor calidad de soldadura entregada desde el rotador de soldadura;
a) Esta herramienta de máquina de soldadura es, en esencia, un lecho de rodadura de soldadura multifuncional, que no solo puede usarse en el proceso de soldadura, sino también ensamblaje, pintura, explosión, inspección, etc.; El rotador de soldadura puede cumplir con las operaciones de fabricación de procesos, bruñido, ajuste, revestimiento de goma, etc., que es una especie de rollo de giro de soldadura de ajuste de tornillos verdaderamente potente;
b) Además, esta gama de lecho de rodillos de soldadura de ajuste de pernos se puede convertir en una serie de rodillos de giro de soldadura de gato hidráulico , o rotador de soldadura antidrifatoria , o diseño de tipo en movimiento, para satisfacer la demanda de las prácticas de soldadura más altas.
a) mediante la manipulación de la distancia central del rodillo de giro de soldadura, como en el caso de la serie HLK, ajuste de los pernos del rotador de soldadura, es cambiar los grados de montaje de los pernos, la pieza de trabajo de varios tamaños se puede operar convenientemente en alta eficiencia;
b) Durante la operación, el centro del rollo de giro de la soldadura siempre debe mantenerse en la misma línea horizontal, lo que puede evitar que la pieza de trabajo de la deformación y el deslizamiento:

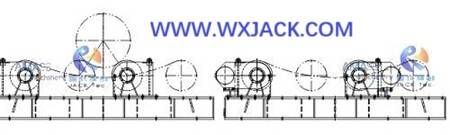

Boceto de diseño en la serie Wuxi Jack HLK: ( Fig.2 )
a) Para fabricar una pieza de trabajo de forma especial, lo que significa que su forma externa es aparte de la parte cilíndrica típica, simplemente colóquela en la abrazadera de forma cilíndrica, la pieza de trabajo también se puede operar en este rotador de soldadura ajustable múltiple con perno;
b) Mediante el ajuste de la altura de su lecho de rodillo de soldadura de la sección y la sección de inactividad, respectivamente, estos rollo de giro de soldadura de servicio medio de la serie HLK también pueden llevar a cabo el trabajo de soldadura y ensamblaje en la forma de trabajo de forma piramidal (lo que significa el tamaño de la sección transversal de la pieza de trabajo de soldadura gradualmente a lo largo de su longitud), o en la forma en que la operación segmentaria en partes cilíndricas de diámetros de diámetros variables.
Esta serie de máquina herramienta de soldadura de servicio medio tiene un tamaño compacto, una estructura razonable y una operación fácil, que es un equipo auxiliar ideal para realizar en soldadura automática en diferentes sitios de trabajo;
a) La mayoría de estos equipos de soldadura de servicio medio adopten con un rollo de goma de goma y material metálico de soldadura combinada;
b) Cada pieza es la combinación de un segmento de material de goma única y dos segmentos de rollo de tensión de soldadura metálica:

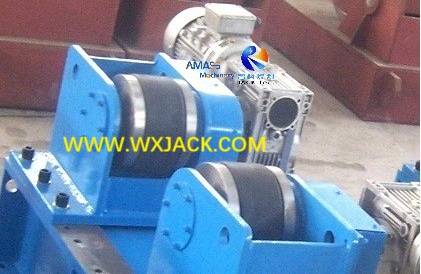

Vista de distancia cercana en el material combinado: ( Fig.3 )
c) Material de goma soldadura de rollo de giro de la fuerza de fricción, mientras que los materiales metálicos tienen buena dureza, que es a prueba de abrasión, resistente a la presión y tiene mucho tiempo usando la vida ;
d) El núcleo del rollo de giro de soldadura está hecho de hierro fundido y revestido con material de goma, lo que tiene ventaja de un buen rendimiento a prueba de abrasión ;
Serie HLK PERNO MEDIO Ajuste de soldadura de soldadura | |||||
Modelo | HLK40 | HLK60 | HLK80 | HLK100 | |
Max. Cargando (tonelada) | 40 | 60 | 80 | 100 | |
Pieza de trabajo | D (mm) | Ø600 ~ 4200 | Ø700 ~ 5000 | Ø700 ~ 5500 | Ø700 ~ 6000 |
PU Roller (MM) | D1 | 400 | 450 | 500 | 550 |
W1 | 120 | 120 | 120 | 120 | |
Roller metálico (MM) | D2 | 394 | 444 | 490 | 538 |
W2 | 60 | 70 | 70 | 100 | |
Velocidad lineal del rollo de giro de soldadura (m/h) | 6 ~ 60 | ||||
Energía del motor (KW) | 2 × 1.5 | 2 × 1.5 | 2 × 2.2 | 2 × 2.2 |
