5 eje CNC-CP5-1400/L Máquina de corte de tubería CNC de tamaño mediano clásico

A. Uso extenso de CNC-CP5-1400/L Máquina de corte de tubería CNC de 5 eje:

1. Función y especificaciones de la pieza de trabajo de la máquina de corte de intersección de tuberías CNC de 5 eje :

El modelo ' CNC-CP5-1400/L ' tiene implicaciones de:

1) Control CNC  de 5 eje , que implica funciones útiles de:

a) longitud del corte del segmento en la tubería;

b)  corte de orificio en el cuerpo de la tubería;

c)  Biselado recto o inclinado con longitud y corte de tubería:

2) El Máx. El diámetro de las tuberías para cortar es φ1,400 mm;

3) ' l ' denota en el máximo. Longitud de tubería, la longitud típica es de 12 m :

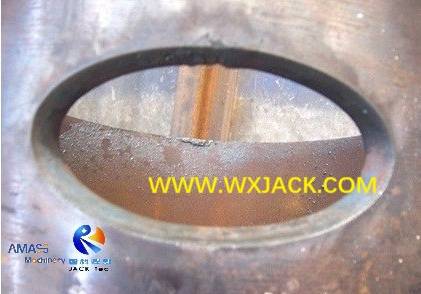

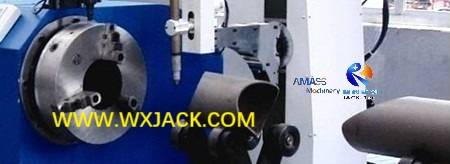

a)  El orificio elíptico con borde oblicuo en la tubería, mediante el eje de control 5 en CNC: ( Fig.1 )

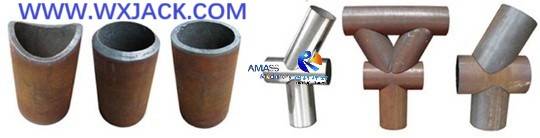

b)  El segmento de la tubería de corte, con borde curva para la junta de intersección: ( Fig.2 )

4) Tecnología de corte: el corte de tubería es mediante el corte de gas térmico, puede ser:

a)  Cualquiera de combustible de oxígeno en la pared gruesa, hasta 100 mm de espesor,

b) o  corte de plasma de aire comprimido en un grosor delgado a medio, generalmente en el alcance de 3 mm a 30 mm;

2. Aplicación amplia de la máquina de corte de plasma de la llama CNC de 5 ejes CNC:

1) Como el volumen de venta número 1 de la serie CNC-CP CNC Pipe Oxygen Fuel Plasma Cutting Machine , este modelo de CNC-CP5-1400/L se puede ver como ' Producto clásico ', porque ve un uso extenso en diversas industrias manufactureras, que se beneficia del enfoque más popular en las dimensiones de la tubería y las funciones cubiertas::::

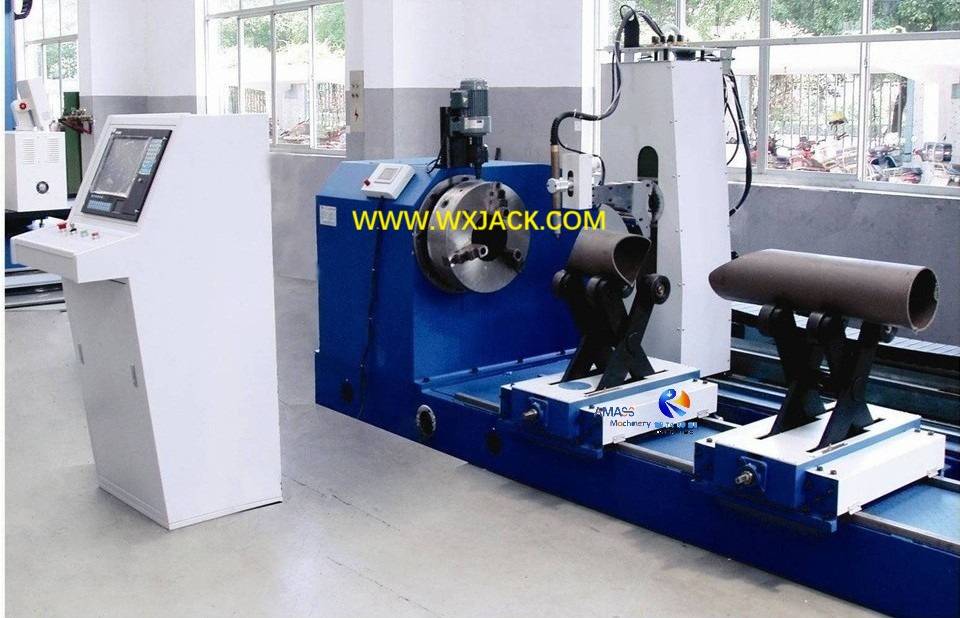

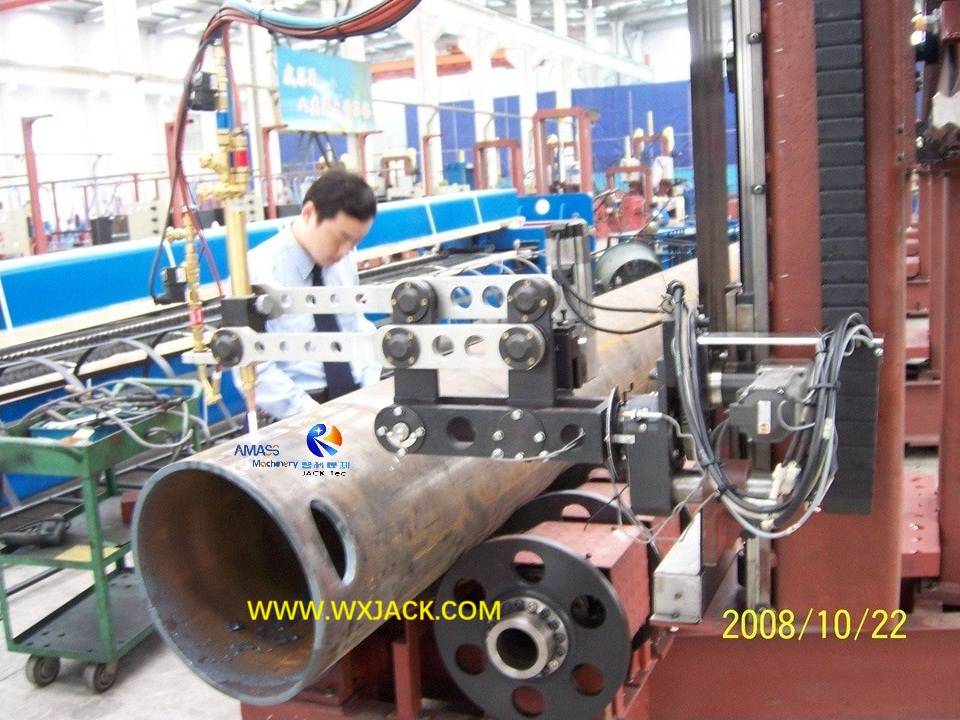

A)  Típicas piezas de trabajo con 5 ejes Corte de tubería CNC: cortar segmento de tubería con bordes rectos / inclinados / curva, y conjuntos de tubería con líneas de junta de intersección, de tamaño pequeño a mediano: ( Fig.3 )

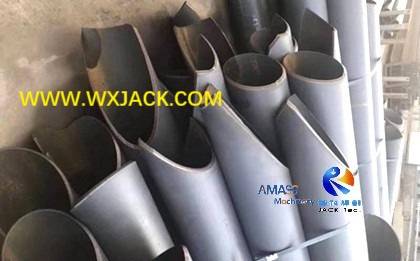

b)  Montones de tuberías pequeñas cortadas con llantas curva , del control CNC de 5 ejes: ( Fig.4 )

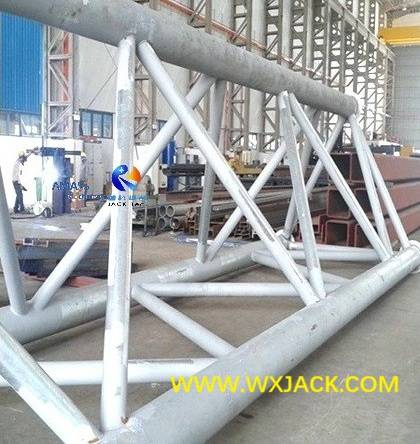

c)  Construcción de tuberías, desde tuberías de corte de tamaño pequeño y mediano: ( Fig.5 )

2) Industria aplicada: en total, 5 ejes CNC Tipe Machine de corte térmico de gases térmicos Consulte la aplicación en estructura de acero/ estadio/ centro de exhibición/ conducto de ventilación, etc.

B.  Gran valor de CNC-CP5-1400/L 5 Axis Máquina de corte de intersección de tubería CNC:

Breakthrough en la operación de corte de tuberías: existe un cambio revolucionario en la calidad y la productividad del corte de tuberías y el biselado, con la introducción de la serie de intersección de tuberías CNC de la serie CNC-CP . Sin esta potente maquinaria, la operación tradicional de corte manual de tuberías llevaba mucho tiempo y fue difícil de gestionar con el control de calidad:

1. Tradicionalmente, es necesario pasar mucho tiempo en la lineatión escribiendo en la tubería y llevar a cabo muestras de diseño;

2. Estos procedimientos de producción manuales son lentos y volátiles, y difíciles de manejar la precisión, y depende por completo de la habilidad de los operadores;

3. Ahora, con la introducción de esta potente máquina CNC en el corte de tuberías, se pueden eliminar todos los problemas mencionados anteriormente;

4. Con la tecnología avanzada de control de 5 eje, todo el funcionamiento de la longitud de corte y el acompañamiento de tuberías se puede hacer en la estandarización en mayor medida, y los pasos manuales de marcar y hacer muestras ya no se necesitan, mejorando tanto la productividad como el control de calidad del procesamiento de tuberías:

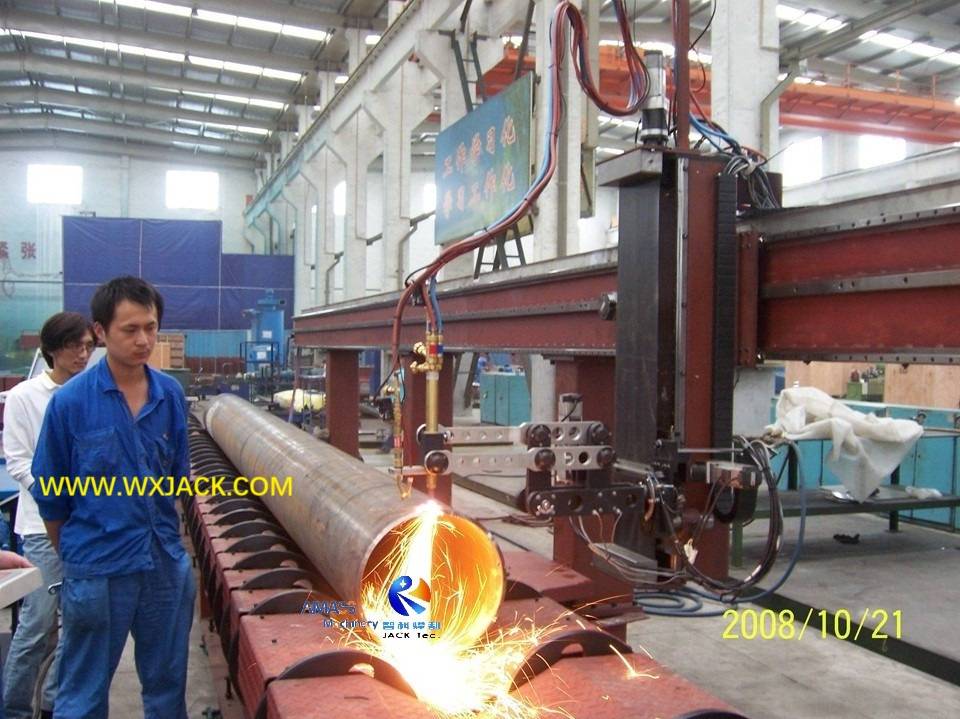

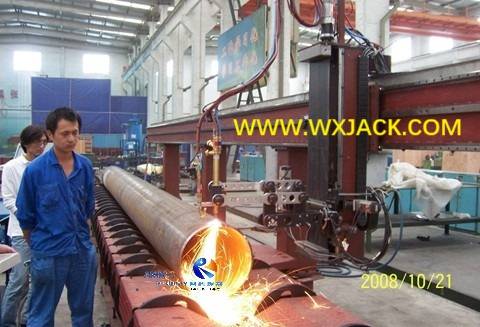

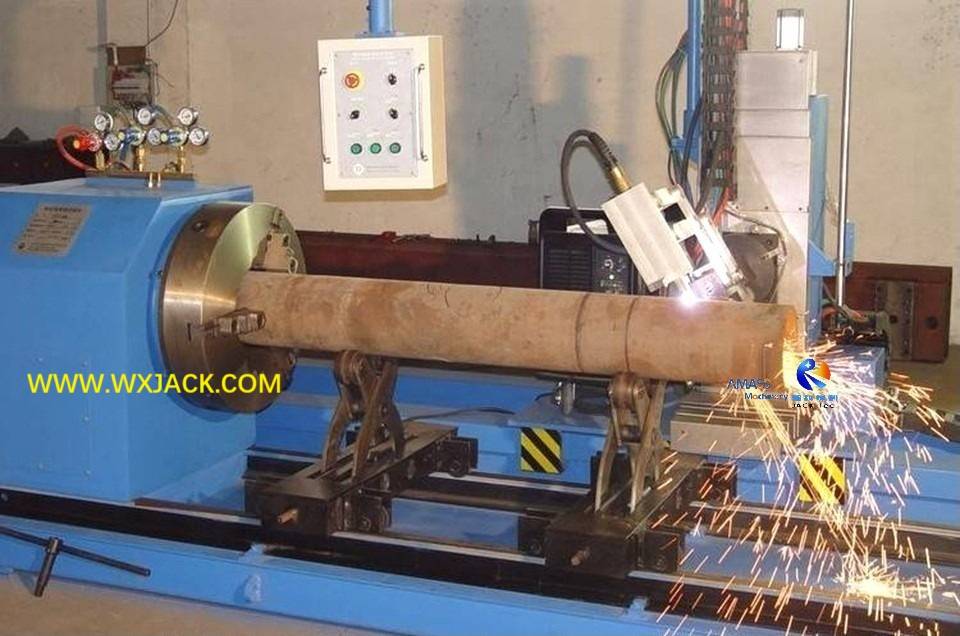

Corte de llama en tubería de φ500 mm, con Wuxi Jack CNC-CP5-1400/12 Modelo 5 Axis CNC Tubo Máquina de corte de plasma: ( Fig.6 )

C. Vista técnica sobre CNC-CP5-1400/L 5 Axis Máquina de corte de plasma de la llama de tubería CNC:

1.  El 5 eje de la antorcha de corte en la máquina de corte de tubería CNC de 5 eje :

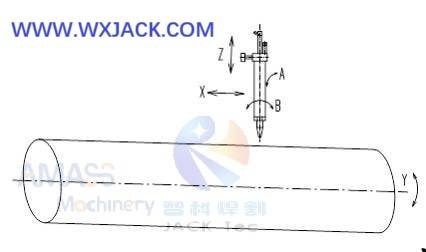

Indicación en el eje 5 : ( Fig.7 )

Como se demuestra en el boceto anterior, sobre la base del eje básico de 3 de:

1) eje x - a lo largo de la dirección longitudinal de tubo, longitud;

2) eje y - tubería 0 ° ~ 360 ° Infinito revuelto para el corte de circunferencia;

3) Eje Z : la antorcha de corte se mueve hacia arriba y hacia abajo, de acuerdo con el diámetro de la tubería;

Agregando el 4 ^th y 5 ^th eje de A y B:

4) un eje - Corte de TORC Swing a lo largo de la dirección longitudinal de la tubería ;

5) Eje B - Corte de TORC Swing a lo largo de la dirección axial de la tubería ;

Con estos 5 eje de control, se puede cumplir el corte de agujeros con borde inclinado:

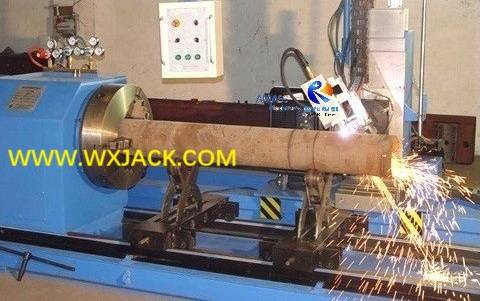

Corte de antorcha Swing a lo largo de la dirección axial de la tubería, para cortar bisel en el bisel en 5 ejes CNC Tubo Máquina de corte térmica de gas: ( Fig.8 )

2. Especificaciones de la máquina de corte de plasma de combustible de oxígeno CNC de 5 ejes CNC:

1)  Control numérico : hay 5 eje de control en la estación CNC de la máquina, para el orificio de perforación/ corte/ acompañamiento de la cara oblicua en bordes y cuerpo de tuberías;

2)  Diámetro de la tubería y espesor : de φ300 mm a φ1400 mm. Esto puede cubrir la mayor parte del tamaño de la tubería en uso práctico; No hay restricción específica en el grosor de la pared de la tubería;

3)  Longitud de la tubería : el máximo. La longitud de la tubería de piezas de trabajo es de 12,000 mm. Puede ser designado por el cliente;

4)  Material de tubería y tecnología de corte:

A)  La mayoría es el acero al carbono. Cualquier otro material usado común, como acero inoxidable, Al, bronce ... también se puede cortar en este equipo;

b) En consecuencia, el corte de llama de combustible de oxígeno con oxígeno y acetileno (o propano) junto con la fuente de alimentación de plasma están equipados en esta máquina de corte de plasma de llama de tubería CNC;

5)  Corte biselante en traza circular: ( Fig.9 )

De la foto anterior podemos ver que, en comparación con el control de 3 eje, con la adición de eje A y B para cortar el swing y el movimiento de la antorcha, respectivamente, los clientes pueden obtener funciones mucho más útiles: después de la finalización de la tubería de corte y bisel, las tuberías de piezas de trabajo se enviarán a la próxima estación de trabajo para su procesamiento;

3.  Operación en la máquina de corte de tubería CNC de 5 ejes :

1) El control del proceso en la tarea complicada de corte de tuberías , se puede administrar convenientemente con el monitor del controlador CNC:

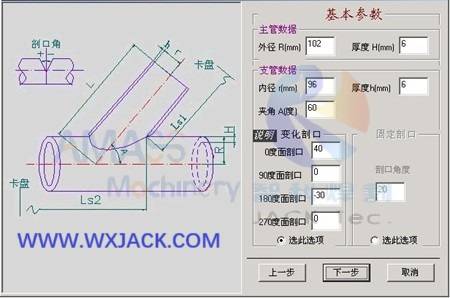

2) Interfaz en la tecla de teclado Los parámetros de control de procesos en el corte de tubería: ( Fig.10 )

3)  la biblioteca profesional de la pieza de trabajo abundante incorporada en CNC Industrial Computer of Machine es simple y fácil de usar; El surco para la soldadura más tarde se puede cortar con corte, sin la necesidad de mecanizado de seguimiento, preciso y eficiente;

4)  El operador puede administrarse muy fácilmente en todos los parámetros necesarios de:

a) longitud de la tubería;

b)  tubería diámetros internos y externos;

c) espesor de la pared de tubería;

d)  Cortar el ángulo de inclinación de kerf ...

D. Configuración principal de la máquina de corte de plasma de combustible de oxígeno CNC-CP5-1400/L de 5 ejes :

1. Diseño general de la máquina de corte de tubería CNC de 5 eje :

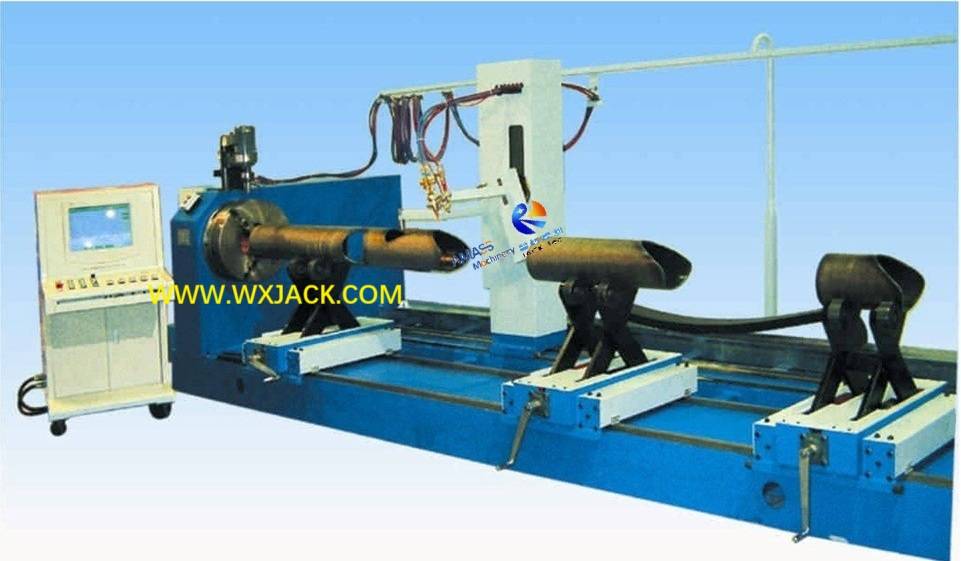

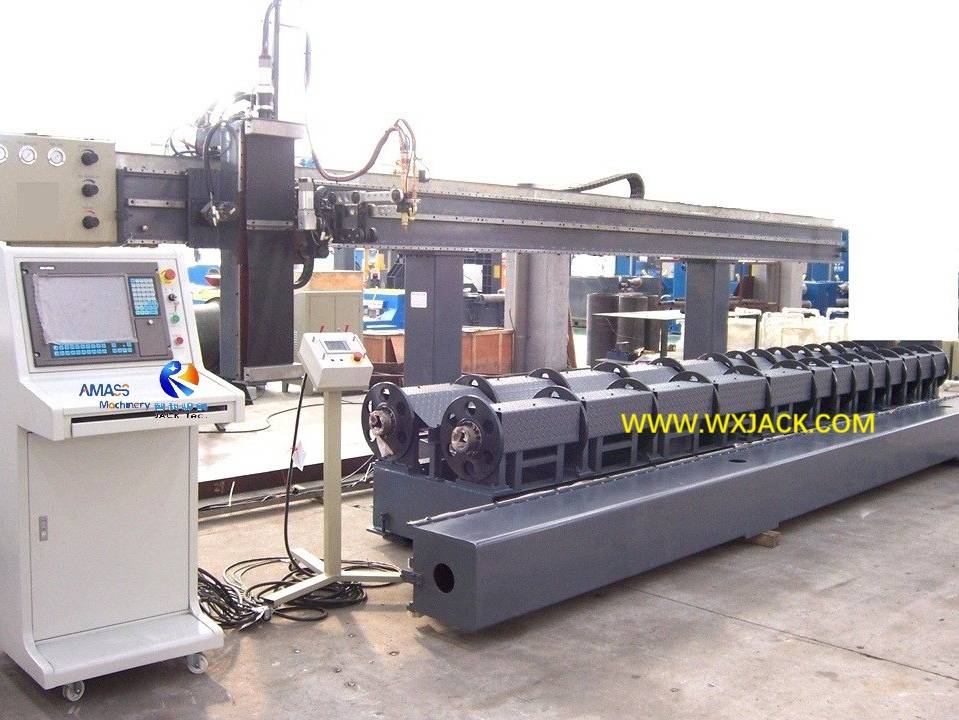

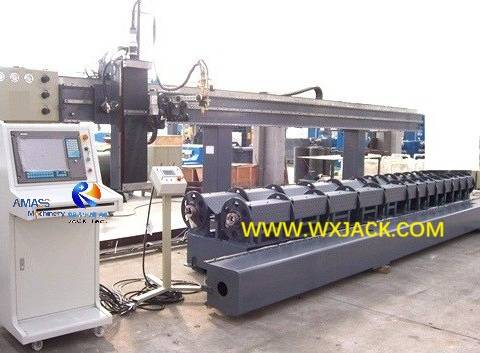

Un conjunto de Wuxi Jack CNC-CP5-600/12 Manaina del modelo: ( Fig.11 )

Se muestra en lo anterior,

1) La columna vertebral de esta máquina es un pórtico estacionario, con haz horizontal en su parte superior, guía de servicio sobre el movimiento de la antorcha de corte a lo largo de la longitud de la tubería, guiada con la guía lineal de rodamiento de bolas de servicio pesado;

2) Unidad de ejecución de la antorcha de corte motorizada en movimiento, moviéndose a lo largo de la guidrica lineal del haz horizontal;

3) Tubo y unidad giratoria: lechos de rodillos de fricación, acomodados en diferentes diámetros de tuberías;

4) Computadora industrial del controlador CNC, placa de control eléctrico de tipo de pie integrado y un pedazo de interruptor de pedal de pie de funcionamiento remoto conveniente, con varios interruptores de llave y pantalla táctil HMI en su parte superior;

5) panel de gas de corte de combustible de oxígeno, en el extremo izquierdo del haz horizontal de pórtico;

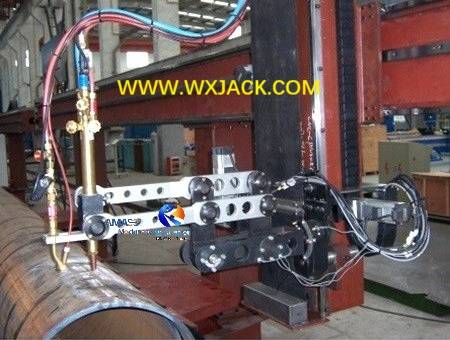

2. Máquina de corte de 5 ejes CNC Cutting Machine: ( Fig.12 )

La antorcha de corte en el modelo de 5 eje tiene 2 piezas de brazo articulado adicional, lo que hace que la capacidad de 2 swing direccional, logre la tarea del movimiento del eje A y B ;

3.  Sistema de corte de gas térmico en la máquina de corte de plasma de la llama de tubería CNC de 5 ejes :

1)  La máquina está equipada con un solo grupo de unidad de antorcha de corte, con cortes de llamas y cortes de plasma sobre la misma pieza de carro;

2)  corte de combustible de oxígeno para realizar cortes de llamas en acero al carbono, de espesor pequeño a mediano a grande;

3)  Unidad de antorcha de corte de plasma para material no ferroso, de espesor pequeño a medio;

4) Corte de antorcha y tubos de gas en movimiento, a lo largo de toda la longitud del marco de la máquina. Los tubos de oxígeno y gas de corte se colocan en la sección superior de pórtico estacionario;

4. Máquina de corte de tubería de 5 ejes CNC Intersección de tubería:

1)  Diferente de las tuberías pequeñas y de luz en las máquinas de modelos de 3 eje, que se pueden sujetar y girar de manera confiable en 3 chuck de mandíbula, con un aumento del diámetro de la tubería / espesor / peso , debe colocarse en lechos de rodillos de fricción , que se compone de soportes mecánicos y 2 matrices de rolleros de fricción:

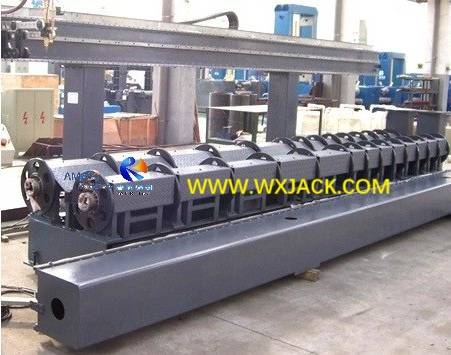

2) Máquina de rolleros de fricción de tuberías en Wuxi Jack 5 Eje Model Máquina: ( Fig.13 )

3) La palabra ' fricción ' aquí se refiere, lidera la rotación de tubos es mediante fuerza de fricción, generada entre estos rodillos y tuberías giratorios;

4)  Durante la operación de corte de tubería, mediante la rotación de los rodillos, la tubería se dirigirá y se guiará en rotación, cumpliendo el eje de movimiento Y: tubería 0° ~ 360 ° Infinito Revolve Revolve;

5. Sistema de control eléctrico

E. Superioridad de la técnica de control en Wuxi Jack CNC-CP5-1400/L 5 Axis CNC Tubo Máquina de corte de gas térmico:

1. En la etapa temprana de la máquina de corte de tubería CNC, 5 eje era la versión de gama alta para tubería de diámetro φ1400 mm;

2. En ese momento, el ímpetu para explotar el control del eje de 5 con el fin de biselarse y biselarse es que esta máquina es para prepararse para el siguiente paso de soldadura y o ensamblaje , en el lecho de rodillo de soldadura correspondiente. Entonces, la capacidad de bisear el índice de rendimiento crítico, para cualquier conjunto de máquina en el corte de tuberías;

3.  Para aquellas tuberías con pared gruesa, sin surco de kerf (la máquina modelo de 3 ejes no puede alcanzar este objetivo), será difícil tener un ensamblaje preciso bajo la condición de la intersección oblicua de la tubería;

4. La razón es que, en la máquina de corte de intersección de tuberías CNC, la programación se realiza sobre la base del diámetro externo de la tubería. Entonces, el grosor de la pared se multiplica con cos del ángulo oblicuo de tubería, el resultado será más grande o más pequeño que el resultado preciso, lo que causa dificultad en el ensamblaje más adelante;

5. Para esta máquina CNC de configuración de 5 eje, la dificultad radica principalmente en precisión y estabilidad de la unidad de corte de Kerf, que requiere tecnología sofisticada;

6. Los últimos años ve florecer en la técnica de corte de tuberías de control CNC, y la versión CNC de 5 eje es la corriente principal, que tiene ventajas de la mejor efectividad, ofreciendo un rendimiento estable y de buena calidad de la máquina hoy en día.

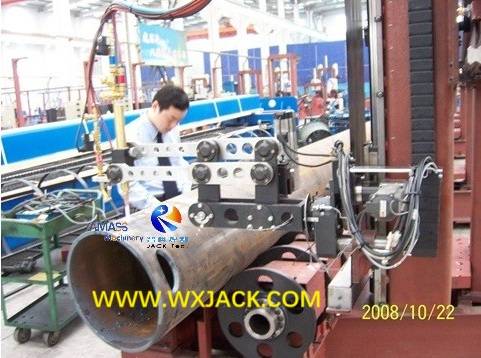

Sitio de puesta en marcha en Wuxi Jack 5 Axis CNC Tubo Máquina de corte de plasma de la llama: ( Fig.14 )

F. Parámetros técnicos de CNC-CP5-1400/L Máquina de corte de tubería CNC de 5 eje:
