6 y 7 eje CNC-CP6/7-2000 ~ 3000/L Máquina de corte de tubería grande CNC

A. pieza de trabajo aplicable y aplicación de CNC-CP6/7-2000 ~ 3000/L  6 y  7 Axis CNC Máquina de corte de tubería grande:

1. Tamaños de pieza de trabajo y modelos de CNC-CP6/7-2000 ~ 3000/L 7 Axis CNC Máquina de corte de llama de tubería grande:

a) Dimensión de la tubería: como el grupo modelo más grande de la serie CNC-CG CNC Cutting Machine , las series de 6 y 7 eje se centran en cortar tuberías/ tanques grandes, con dimensiones en el alcance de:

1) diámetro de φ2,000 mm a φ3,000 mm;

2) El grosor de la pared de la tubería de 30 mm hasta 100 mm;

3) longitud de la tubería de hasta 12 m;

4)  Material: acero al carbono;

5)  Peso de la tubería: hasta 25 toneladas:

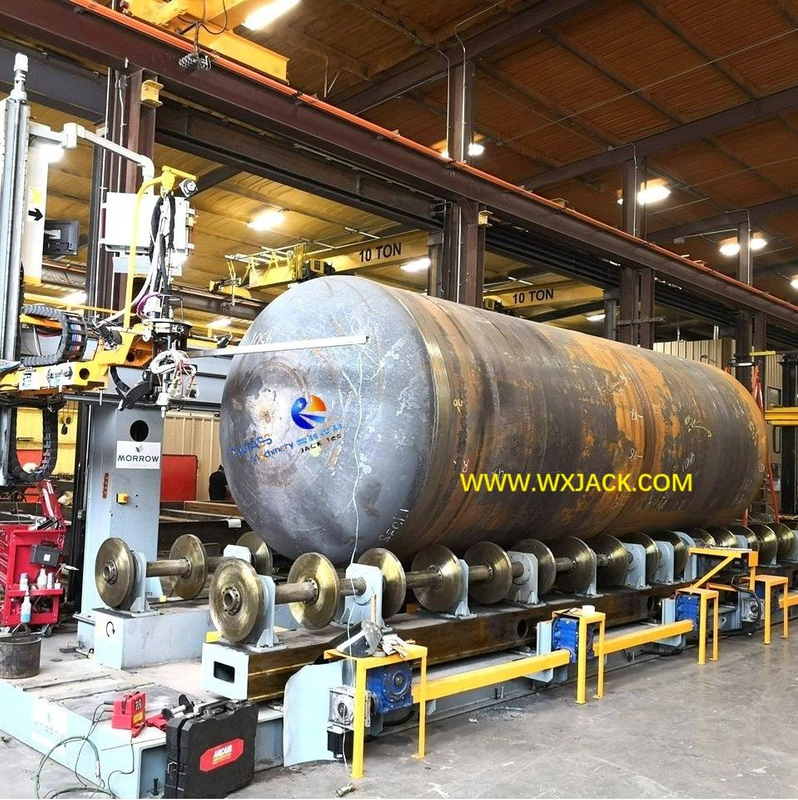

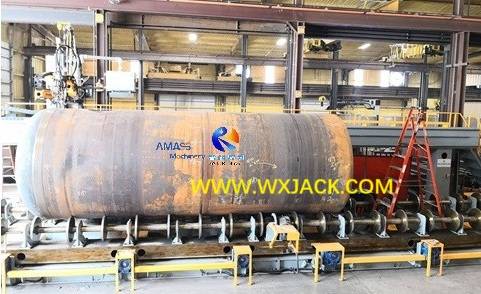

Una pieza de tanque grande de φ3,000 mm de 12 m de largo, que se coloca en Wuxi Jack CNC-CP7-3000/12 Manaina: ( Fig.1 )

b) Modelo: Aquí, el modelo CNC-CP6/7-2000 ~ 3000/L implica en:

1) CNC-CP6/7: La máquina con control CNC de 6 o 7 eje;

2)  2000 ~ 3000: alcance de diámetro de tuberías/ tanques;

3) L: El máximo. Longitud de tuberías/ tanques, corresponde con la longitud del lecho de la máquina y el marco de pórtico:

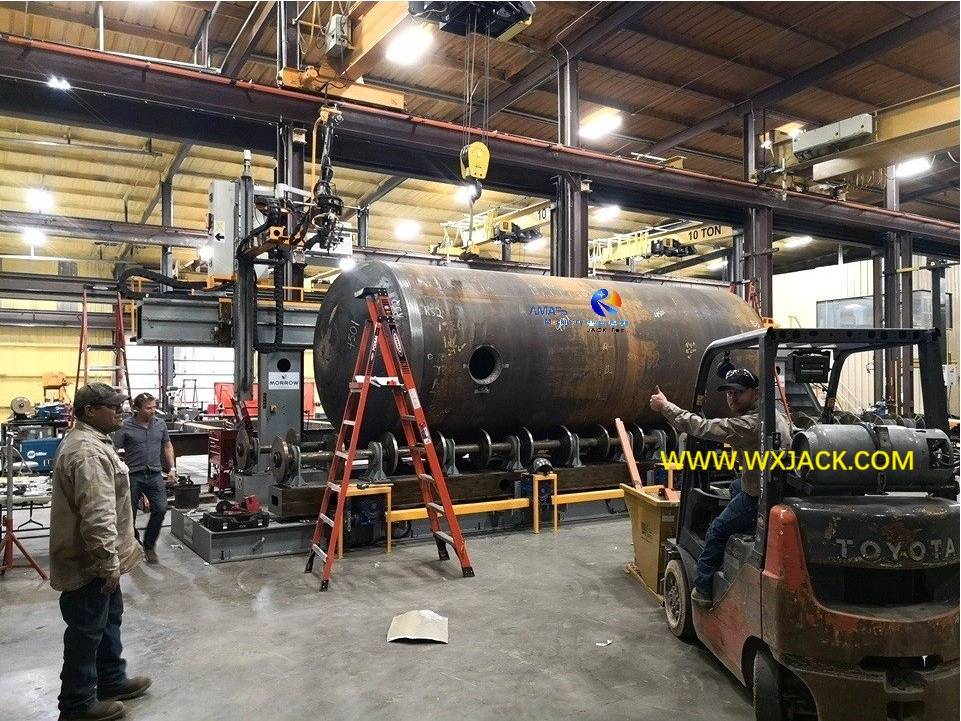

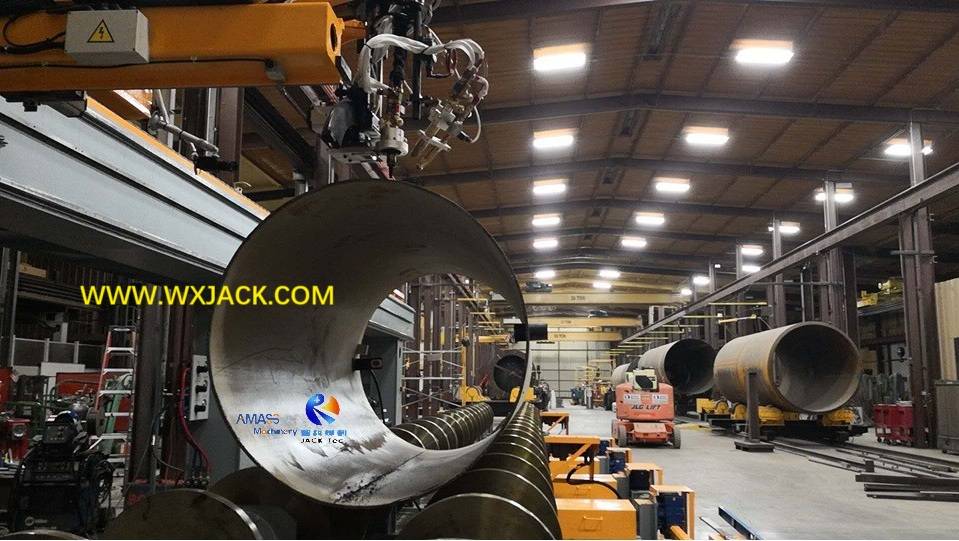

4) Vista general en el sitio de trabajo de Wuxi Jack CNC-CP7-3000/12 Modelo 7 Axis Gran Máquina de corte de llama de tubería CNC: ( Fig.2 )

5) Nota: El marco de la máquina y los soportes de rodillo de fricción son de línea recta, no curvas como se muestra en la foto de arriba. Es solo porque la dimensión demasiado grande de la máquina, por lo que la foto tomada con tal efecto;

2.  Industrias aplicadas de la máquina de corte de llama de intersección de tuberías CNC de 6 y 7 eje:

1) Caso comercial: las fotos adjuntas se tomaron en el cliente de la instalación de petróleo y gas en Texas USA El modelo de esta gran máquina es CNC-CP7-3000/12 . Fue exportado por Wuxi Jack al final del año 2018. Desde entonces, este conjunto de máquinas pesadas se ejecuta en muy buenas condiciones en el sitio del cliente;

2)  Industrias aplicadas: en el campo de la construcción de estructura de acero de acero de GLP (gas licuado de petróleo) de producción de tanques/ petróleo y gasoducto/ estadio ... etc., etc. Existe una gran cantidad de tuberías de acero, de diámetros y longitudes variables, que deben fabricarse en una amplia variedad de componentes de ramas terminadas;

3. Funciones de 6 y 7 exis Máquina de corte de llama de tubería CNC grande:

1)  Tecnología de corte: considerando el material y la dimensión general de las piezas de trabajo, el corte de llama se aplica más que el corte de plasma en esta gran máquina;

2)  Funciones: también teniendo en cuenta los grandes tamaños de tuberías/ tanques, la línea de unión del perfil de la curva no es aplicable. En cambio, la línea recta con el borde de bisel recto o inclinado, generalmente se cortan estas grandes piezas de trabajo:

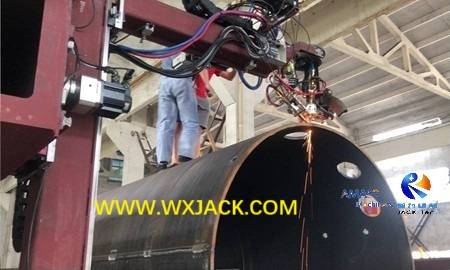

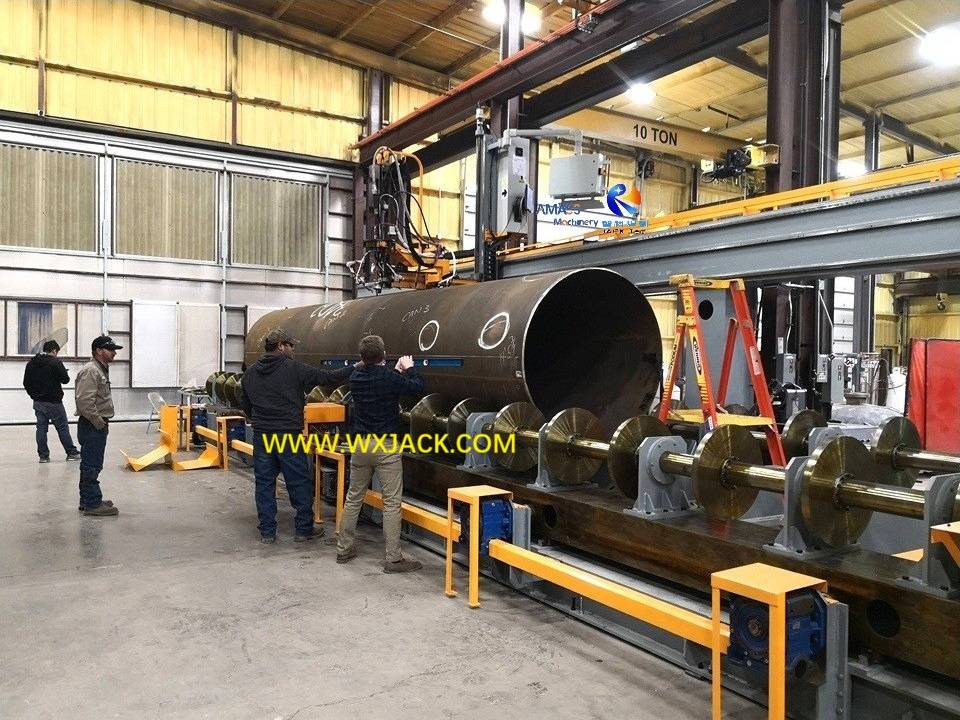

3) Cortar tubería grande con Wuxi Jack 7 Axis Machine: ( Fig.3 )

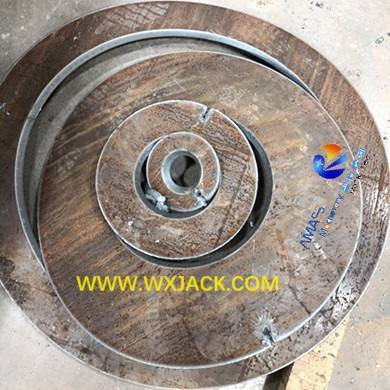

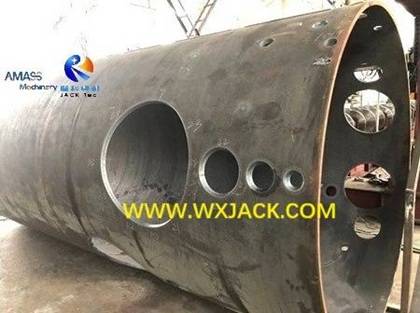

4)  tubería grande con numerosos agujeros de diferentes diámetro, que se cortan en la máquina del eje Wuxi Jack 7 : ( Fig.4 )

B. Características técnicas de CNC-CP6/7-2000-3000/L Llama 7 Ejis Máquina de corte de tubería CNC grande:

1. El 6^eje t V y 7^el eje W de la gran máquina de corte de llama de tubería CNC:

En la operación de la máquina de corte de la intersección de la tubería CNC , estos 2 eje de control se introducen específicamente para cortar tuberías de gran diámetro, sobre la base del control de 5 ejes:

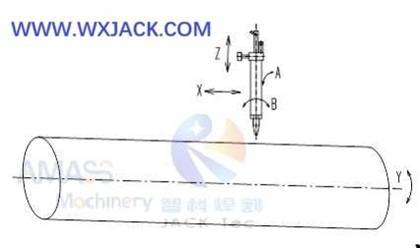

a)  Indicación en 5 el eje x / y / z / a / b en el corte de tubería pequeño a mediano: ( Fig.5 )

1)  La antorcha de corte se mueve a lo largo de la dirección axial de la tubería: eje x;

2)  La tubería gira 0 ° ~ 360 °: eje Y;

3)  La antorcha de corte se mueve hacia arriba y hacia abajo: eje z;

4)  Corte de la antorcha a lo largo de la dirección radial de la tubería: un eje : 0° ~ ± 45 °;

5) Corte de antorcha a lo largo de la dirección axial de la tubería: eje B : 0° ~ ± 45 °;

Indicación en el 6^eje th 7^y th v / w en el corte de tubería grande: ( Fig.6 )

Cuando los diámetros de la tubería alcanzan y exceden φ2,000 mm , , el grado adicional de libertad, ^{se debe adoptar el 6} ° eje V:

6) Corte de la antorcha Mover a lo largo de la dirección axial de la tubería: eje V;

Cuando los diámetros de la tubería alcanzan y excede φ2,500 mm hasta φ3,000 mm,

7) La pieza de trabajo de soporte de los rodillos de fricción se mueve a lo largo de la dirección axial de la tubería: eje W

2. Corte de antorcha Unidad giratoria 7 Eje CNC Máquina de corte de llama de tubería grande:

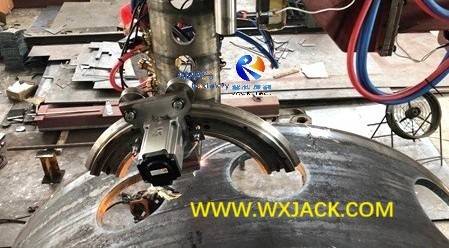

En comparación con la unidad de antorcha de corte del modelo de 5 eje, la antorcha de corte de la máquina modelo de 7 eje es más complicada: ( Fig.7 )

Se muestra en la foto de arriba:

1) La unidad de antorcha de corte aquí tiene una junta articulada flexible , que permite el movimiento infinito de revuelto e inclinación;

2) Equipado con regla angular de forma de arco, para demostrar en el ángulo giratorio de la antorcha de corte en ese momento;

3) Adopta el equipo y o el equipo de biselas en todas las juntas giratorias de la unidad de antorcha de corte, no un eje en el de los competidores . Tal tipo de diseño en la máquina de corte de tubería CNC grande de 7 ejes asegura que el movimiento y el posicionamiento de la antorcha de corte, aumenten el mayor grado de precisión, en el efecto de la tubería de corte.

C. Unidades principales de CNC-CP6/7-2000-3000/L 7 eje grande Máquina de corte de llama de tubería CNC:

1.  Sistema mecánico de la máquina de corte de tubería grande CNC:

( Fig.8 )

1)  Corte de antorcha :

Para tener una operación segura y conveniente, el transporte de la antorcha de corte se instala en el aire con el tipo de elevación del motor del motor, con su máximo. altura dependiendo del máx. Diámetro de tubería de pieza de trabajo. De esta manera, varios diámetros de tubería dentro de la especificación de la máquina se pueden cortar con gran facilidad;

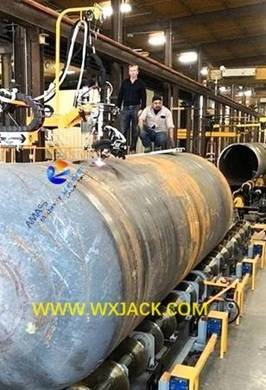

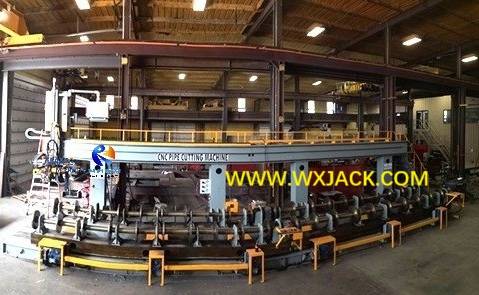

2) Pasaje aéreo y plataforma de elevación en Wuxi Jack gran máquina de corte de tubería CNC: ( Fig.9 )

Se muestra en la foto de arriba, hay:

a) un pasaje de la isla caminando en el aire, justo encima del marco de pórtico de la máquina, con la misma longitud que la máquina grande;

b) Una plataforma extendida y encogida en el frente del pasaje, cerca de la estación de operación de la máquina,

c) para que el operador y el personal de trabajo puedan obtener acceso a la parte superior de la tubería grande durante el corte y el biselado;

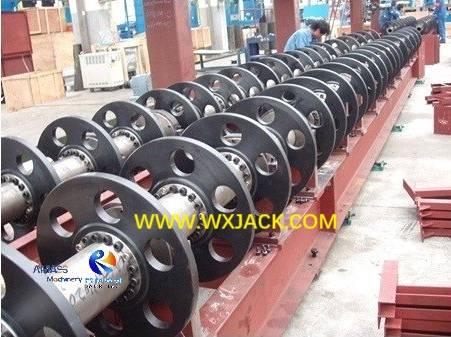

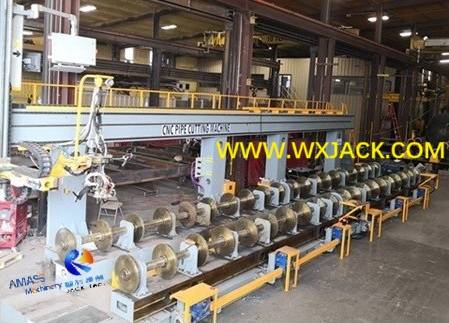

3) Rolleros de fricción para una pieza de trabajo que soporta y giraba en Wuxi Jack CNC Máquina de corte de tubería grande: ( Fig.10 )

Las tuberías/ tanques de la pieza de trabajo se pueden elevar hacia y apagando tales rodillos de fricción sin obstáculos, ahorro de mano de obra y ahorro de tiempo;

2.  Sistema de control eléctrico de la máquina de corte de la llama de tubería grande de 6 y 7 eje CNC:

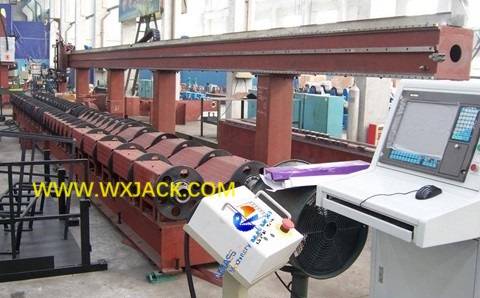

La computadora industrial, la placa de control y la unidad de operación remota de la máquina de gato Wuxi en el corte de tuberías: ( Fig.11 )

1) Computadora de nivel industrial de uso dedicado , junto con la estación colgante suplementaria. Todas las funciones integradas del sistema operativo y HMI ( interfaz de la máquina humana ) se desarrollan sobre la base de la técnica y la tecnología de corte y biselado de tuberías. Outsider on Pipe Cutting puede el funcionamiento del comando de la máquina sin dificultad;

2) Compatible con AutoCAD para el archivo de la pieza de trabajo en la máquina: esto significa que el cliente puede hacer el diseño en el producto terminado de su pieza de trabajo con AutoCAD y copiarlo en CPU CNC del sistema de control de la máquina directamente, sin el paso de conversión de formato;

3) Agregue la unidad de prueba de tubería , para que el sistema de control eléctrico sepa cuánta distancia gira la pieza de trabajo, cuántos ángulo gira la pieza de trabajo y compare estos datos con el sistema de control eléctrico. De esta manera, el sistema de control eléctrico de la máquina de corte de llama de la intersección de tuberías CNC siempre conoce el punto de inicio y la orientación de la pieza de trabajo. Los datos de detección deben intercambiarse y procesarse con el sistema de control eléctrico.

D. Operación en CNC-CP6/7-2000-3000/L 7 Eje CNC Máquina de corte de llama de tubería grande:

1. Estación de operación en la máquina de corte de tubería CNC grande de 7 eje:

1) Estilo: en comparación con las máquinas de modelos pequeños y medianos pequeños y de 5 eje en tuberías pequeñas y medianas, que el operador generalmente se encuentra en el piso del taller para administrar y observar el proceso de operación,

2)  Aquí en la máquina modelo grande de 7 ejes, considerando la gran altura del punto de corte, que generalmente a la altura de 5 m en el aire ( es igual a : la tubería de 3 m de diámetro más el rodillo de fricción de 1 m de altura , más el espacio libre de mitad a un metro entre la antorcha y la tubería), no es factible que el operador se pare en el piso del taller. En cambio, la estación operativa debe colocarse en el pasaje aéreo mencionado anteriormente:

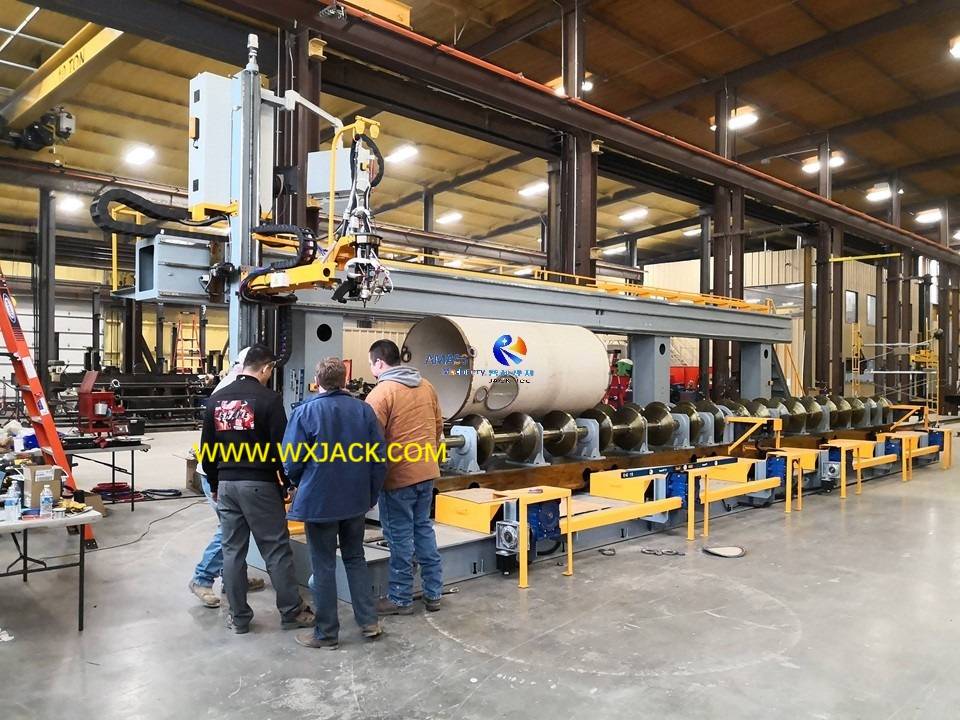

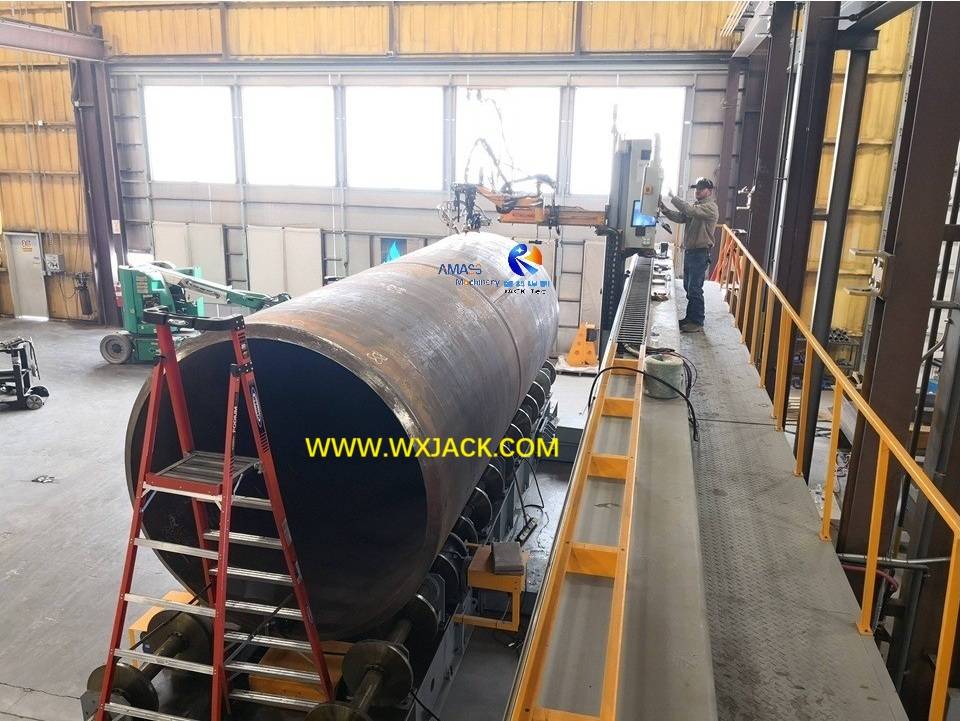

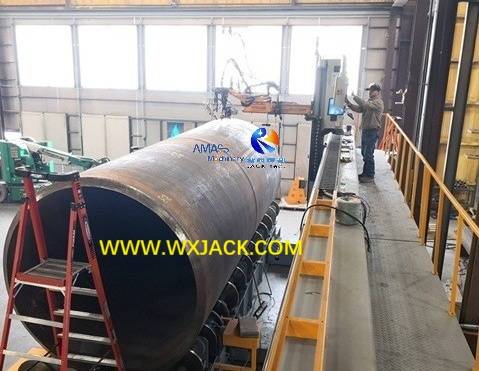

3)  En la instalación de clientes estadounidenses, el operador trabaja en la estación de operación aérea en el paso, de Wuxi Jack CNC-CP7-3000/12 Modelo 7 Máquina de corte de tubería CNC de eje grande: ( Fig.12 )

2. Generación del programa de corte en la máquina de corte de tuberías CNC:

1) Operación fácil de usar: esto se logra muy convenientemente. Existen diferentes niveles de interfaz operativa, para seleccionar intuitivamente el tipo de corte y parámetros de corte detallados relacionados:

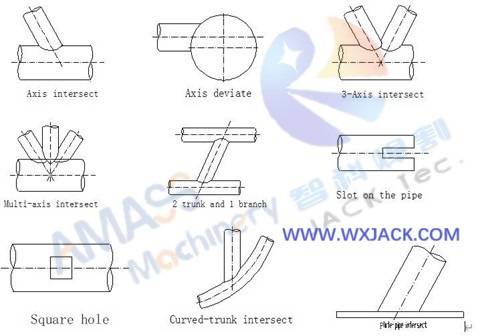

2) Biblioteca sobre tipos de corte en la máquina: línea de unión de intersección, agujeros redondos y cuadrados ( Fig.13 )

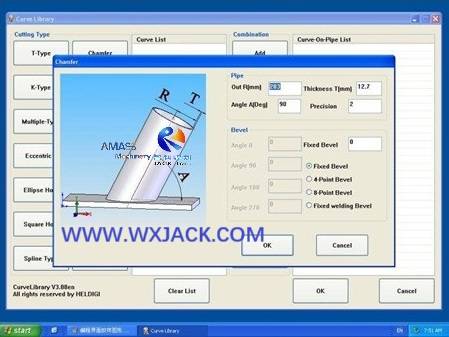

3)  Administre en todos los parámetros de control de procesos específicos en el corte de tubería complicado: ( Fig.14 )

3. Herramientas de soporte de la pieza de trabajo para ejecutar la máquina de cortar la llama de la tubería CNC grande de 7 eje:

Durante la operación en el corte de tubería/ tanque grande, debido a las grandes dimensiones de la pieza de trabajo, además de la operación automática de la máquina, hay algunas herramientas de asistente necesarias:

1) Pistola perforadora de combustible de oxígeno:

a) Bajo la situación de la tubería de pared gruesa, especialmente entre 50 mm y 100 mm , para adquirir alta eficiencia y corte de rendimiento, una mejor práctica para ahorrar tiempo es usar una pistola perforadora de llama para perforar el agujero antes de cortar:

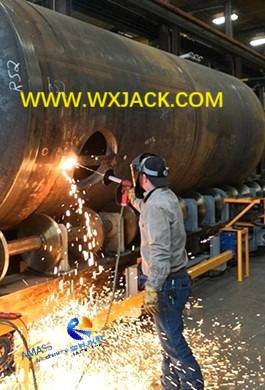

b)  Piezas del operador Un agujero pequeño, para iniciar el próximo corte de orificio de tiempo, en Wuxi Jack CNC-CP7-3000/12 Modelo Máquina de corte de tubería CNC grande, en un trozo de tanque de espesor de pared de 100 mm, mediante la pistola de corte de combustible de oxígeno a mano: ( Fig.15 )

c)  Esto puede acelerar el proceso de operación en gran medida;

2) Herramienta de polipasto para chatarra de corte:

a)  El funcionamiento del orificio de corte en la tubería inevitablemente producirá material de desecho de forma redonda;

b)  Tuve mejor eliminarlo antes de descargar la tubería de la máquina. Una sugerencia es usar una honda magnética para quitarse la chatarra:

c) El chatarra redonda cortada del corte de tubería: ( Fig.16 )

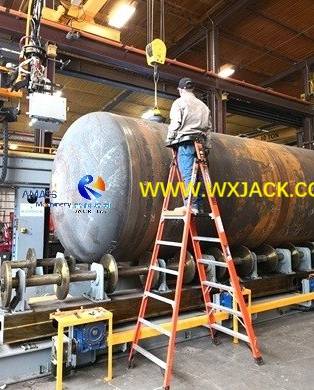

d)  El operador se encuentra en la escalera, para eliminar la chatarra de corte, por medio de la eslinga superior: ( Fig.17 )

E. Parámetros técnicos de CNC-CP6/7-2000-3000/L 6 y 7 eje grande Máquina de corte de llama de la tubería CNC:
