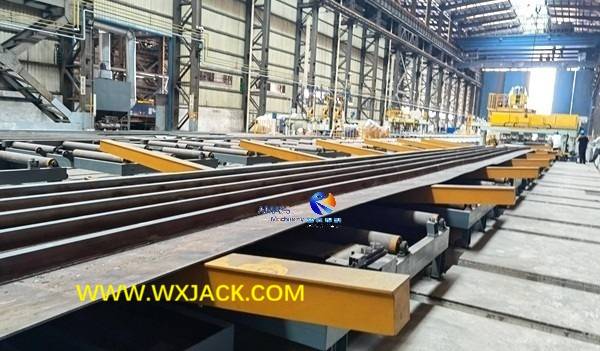

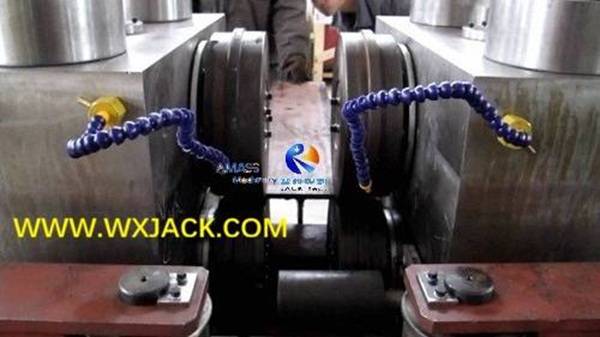

1) Estructura mecánica de la máquina redondeadora de bordes de placas de acero y bridas de vigas en H:

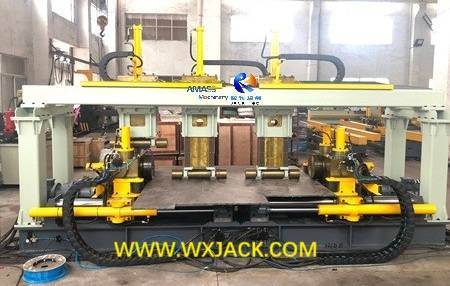

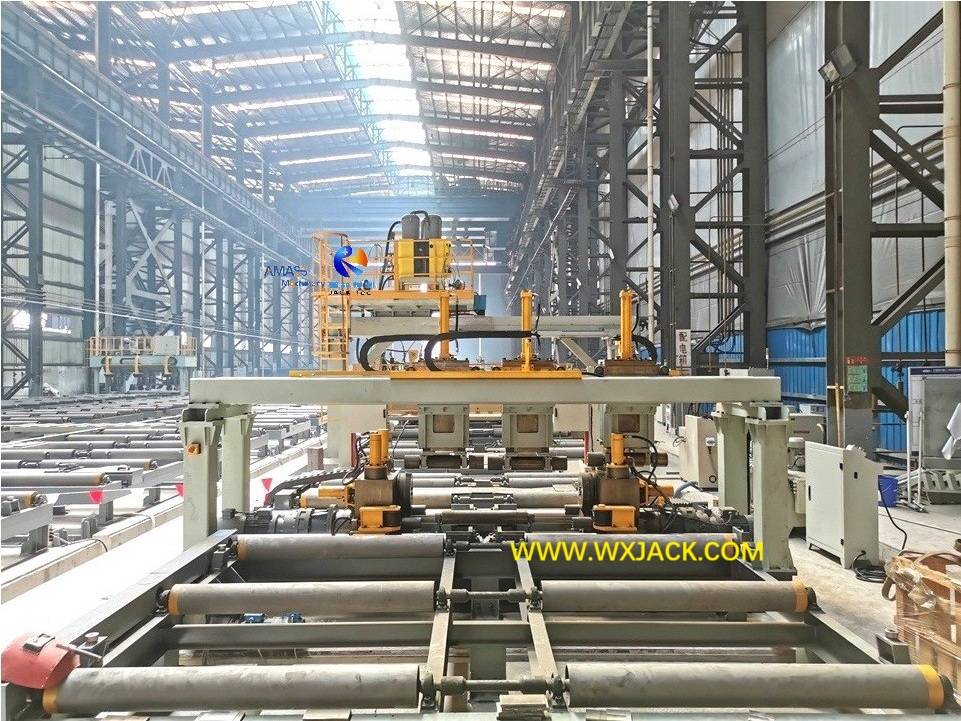

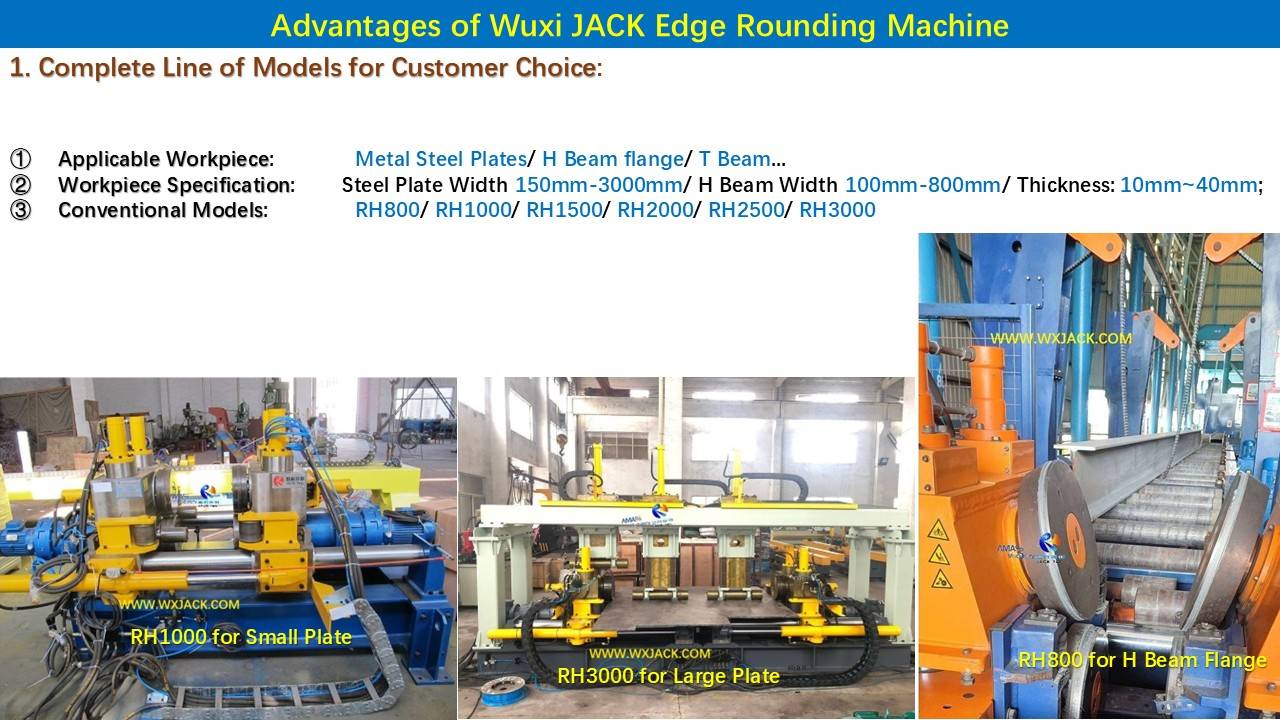

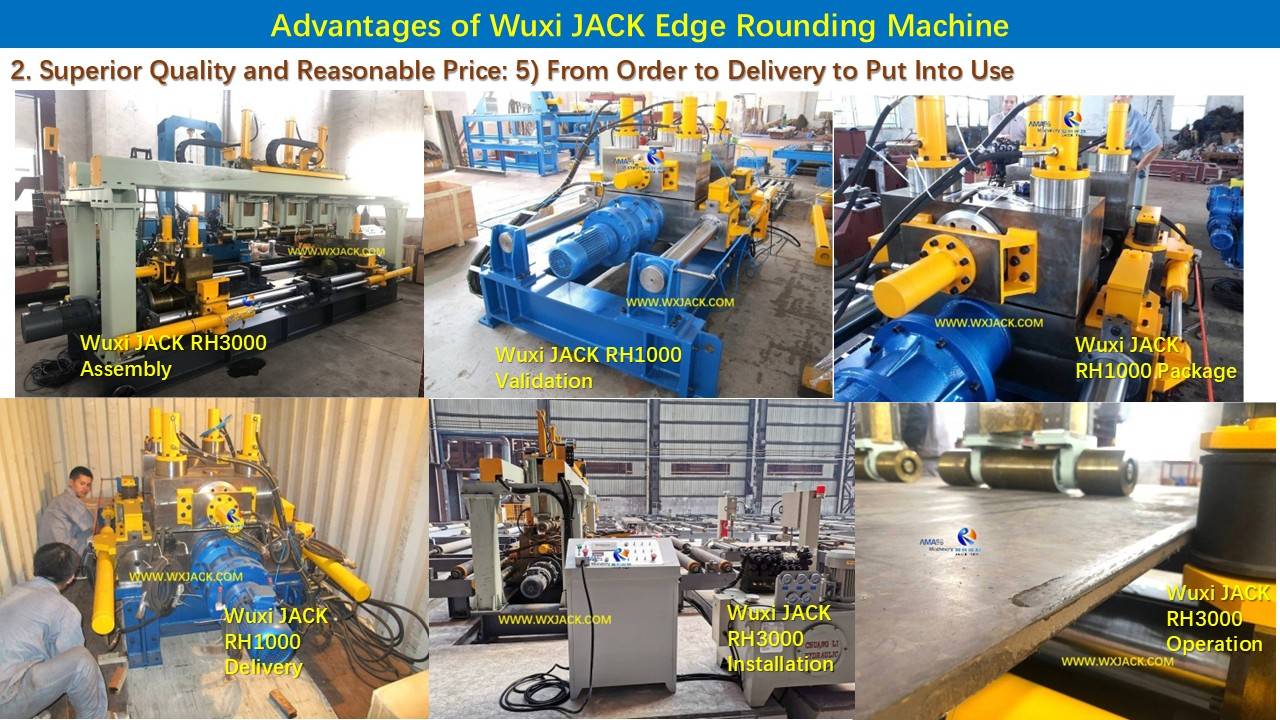

A. Modelo Wuxi JACK RH3000 sobre placa de acero grande: ( Fig.6 )

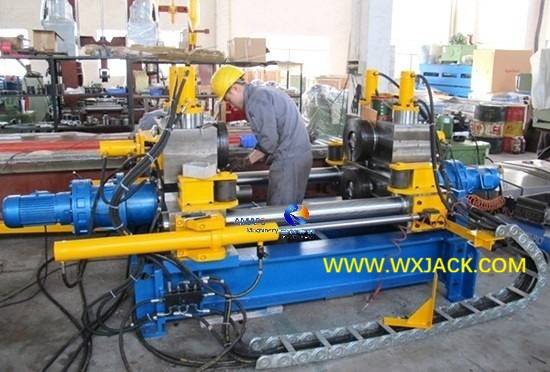

B. Modelo Wuxi JACK RH1000 sobre placa de acero pequeña: ( Fig.7 )

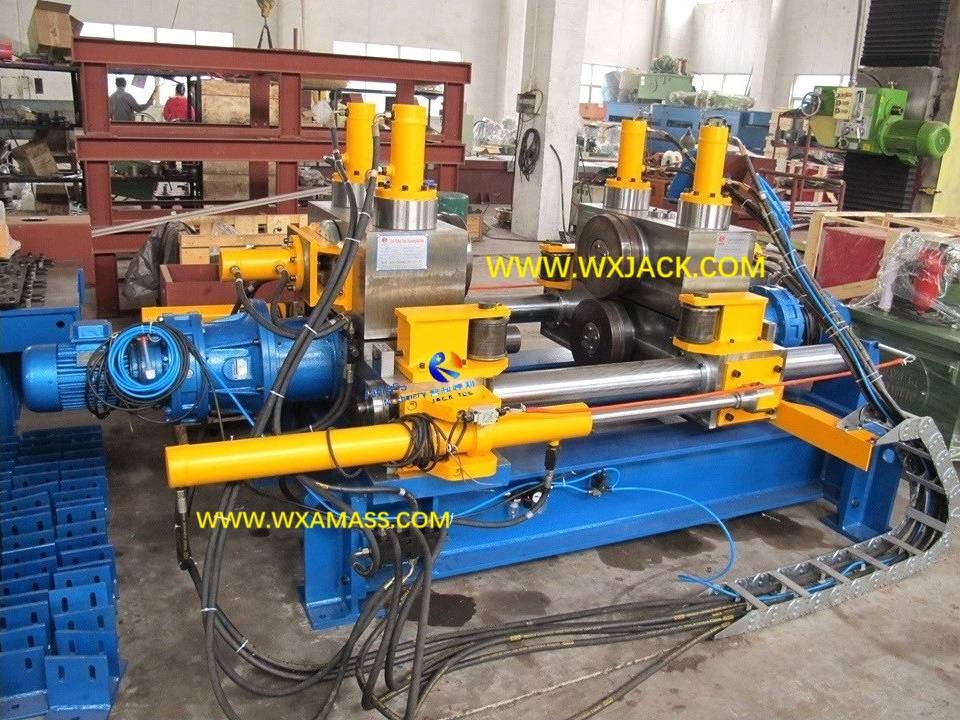

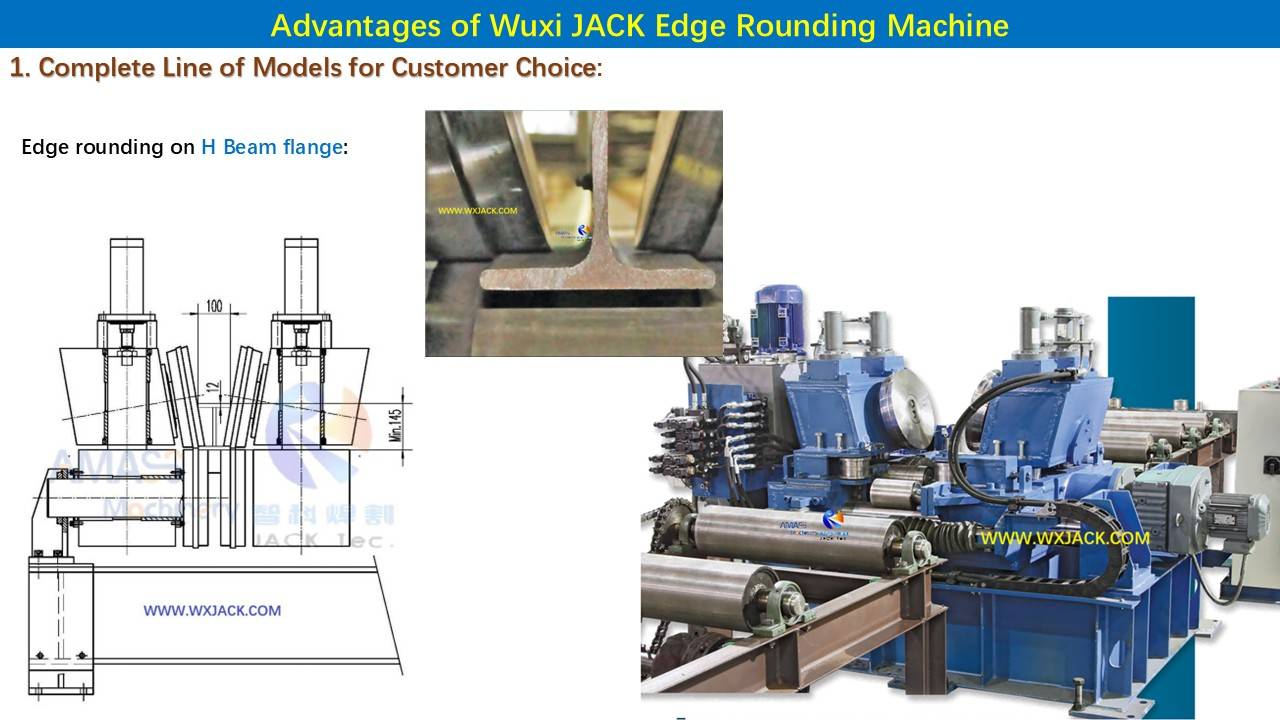

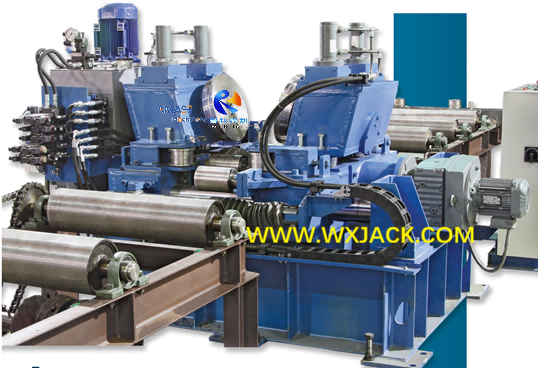

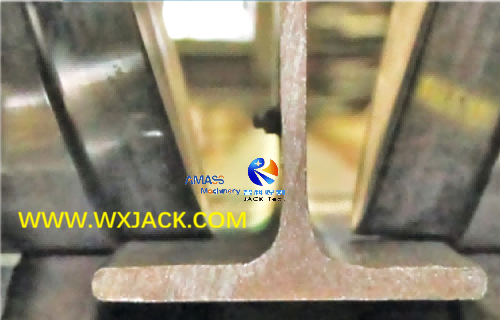

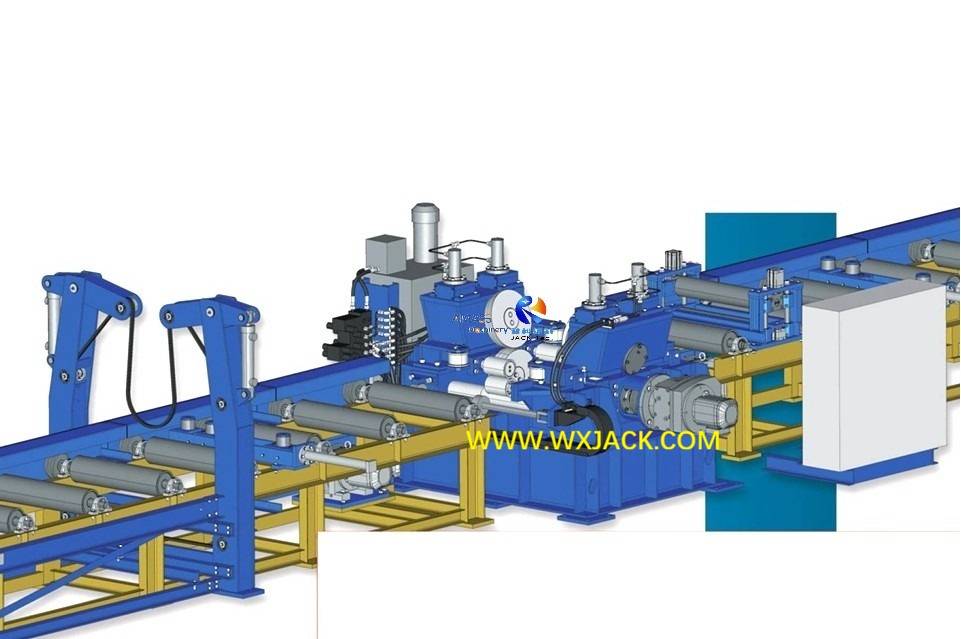

C. Modelo Wuxi JACK RH800 en brida de viga H: ( Fig.8 )
a) El marco de pórtico estacionario BOX le da a la máquina un cuerpo principal estable y firme, que resiste el impacto y la influencia de todo el proceso de trabajo de alta velocidad y alta potencia de redondeo y desbarbado de bordes;
b) El marco del pórtico proporciona a la máquina redondeadora de bordes un entorno de trabajo relativamente cerrado, protegiendo tanto a los operadores como a las unidades de trabajo contra interferencias externas;
c) El marco del pórtico proporciona a la máquina un recorrido sencillo y conciso de cables, tuberías y tubos a través de sus columnas y vigas transversales;

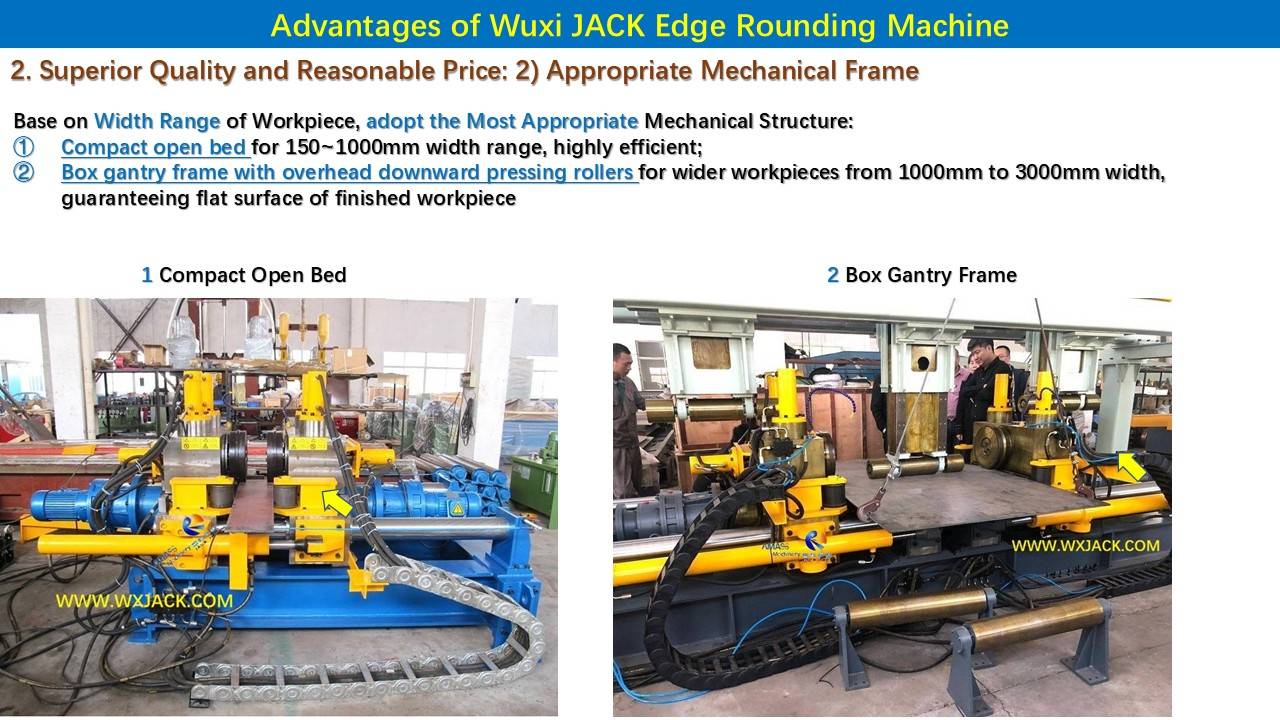

d) Variación: Las máquinas de los modelos grandes RH1500 a RH3000 tienen la misma estructura de bastidor BOX; Mientras que RH1000 y RH800 tienen una estructura mecánica diferente;
2) Base mecánica de la máquina redondeadora de bordes:
Se muestra en las fotografías del segmento anterior en el marco mecánico:
a) En forma de marco de caja cuadrada, fabricado con placas de acero de alta resistencia, con tecnología de proceso de: 1.ª operación → plegado (prensadora) → soldadura → tratamiento térmico para aliviar tensiones;
b) El requisito de la base es que sea fuerte y duradero, que pueda soportar el funcionamiento continuo de la máquina a largo plazo;
c) Ambos lados de la base están instalados con 2 juegos de motorreductor cicloidal y reductor, para accionar en rotación los rodillos redondeadores de bordes y las mesas de rodillos transportadores;

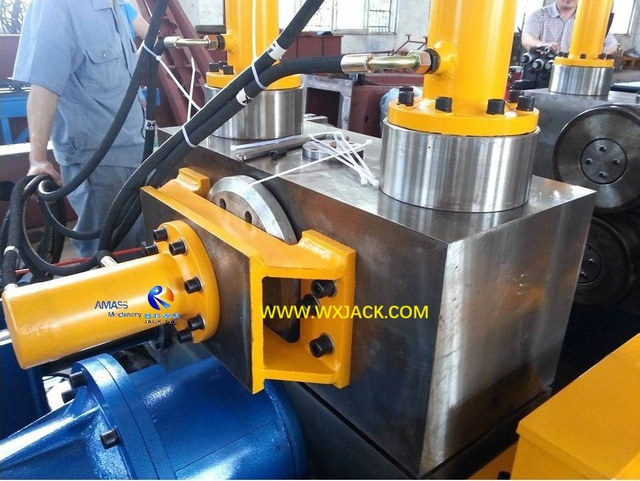

3) Unidad de movimiento horizontal de ambos lados de la máquina cortadora y redondeadora de bordes:

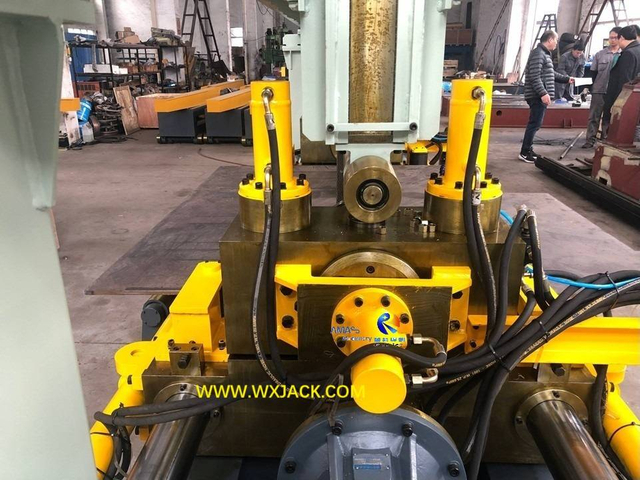

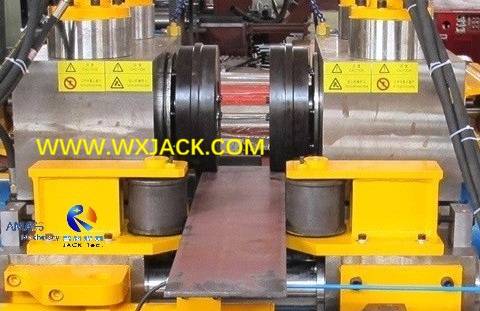

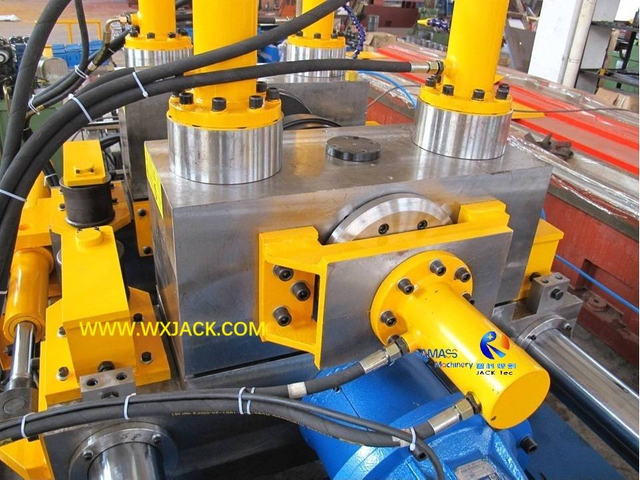

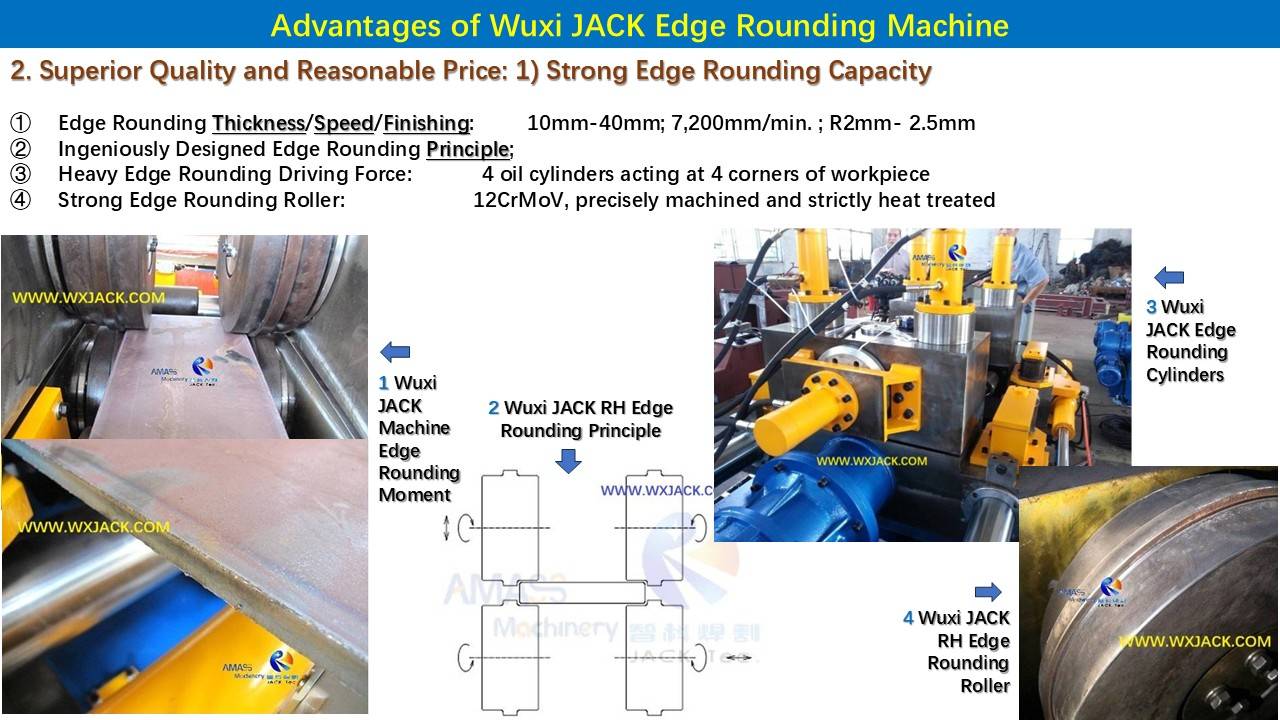

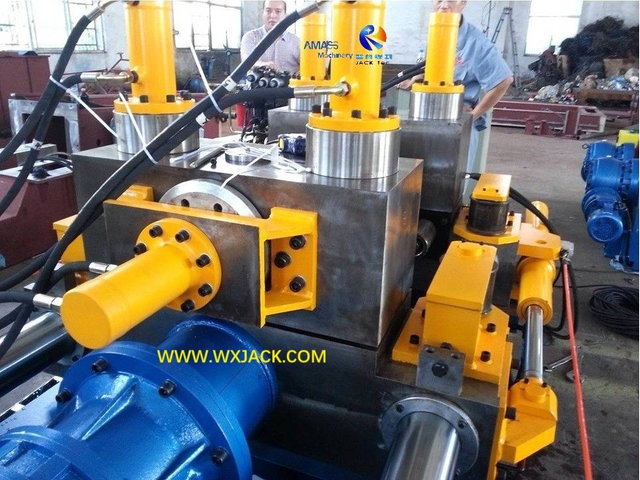

Las unidades de redondeo de bordes ensambladas simétricamente en la máquina Wuxi JACK: ( Fig.9 )
a) Ajuste del ancho de la pieza de trabajo: Al estar ensambladas en simetría, las 2 unidades de redondeo de bordes se accionan con 2 juegos de motores de engranajes cicloidales, que se adaptan a diferentes anchos de placas de acero (y bridas de vigas H), a lo largo de la dirección horizontal;
b) Ajuste del espesor de la pieza de trabajo: Hay 4 juegos de cilindros de aceite hidráulico a lo largo de la dirección vertical hacia arriba y hacia abajo, que se adaptan a diferentes espesores de placas de acero;
c) Esta es también la unidad operativa central de la máquina;
4) Unidad de guía horizontal de la máquina redondeadora de bordes:

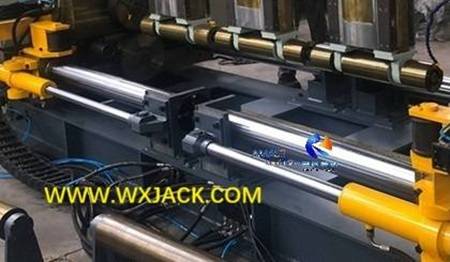

Vista de cerca del par de guías horizontales para unidades de redondeo de bordes: ( Fig.10 )
a) Cantidad: Igual que las unidades para redondear bordes, hay 2 juegos de elementos guía instalados dentro de ambos lados del bastidor principal de la máquina;

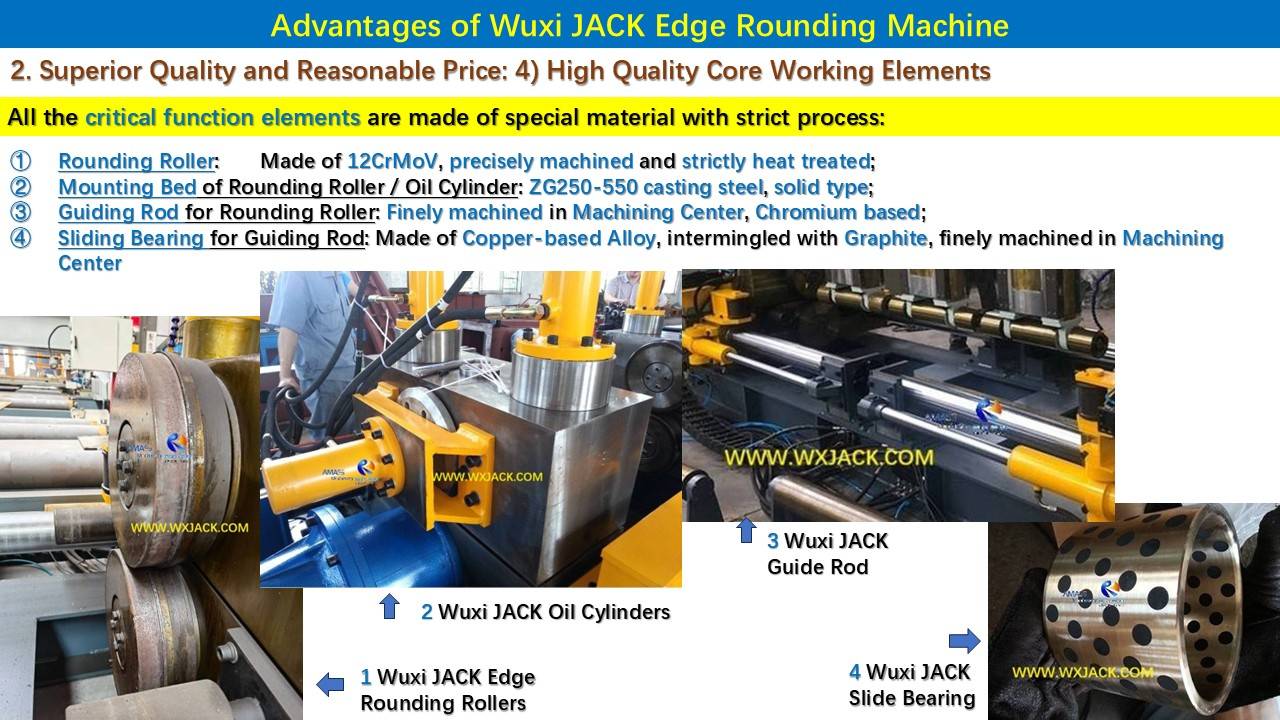

b) Composición: Cada una de las unidades de guía se compone de una varilla de guía y un casquillo, que está hecho de una placa de acero 45# mecanizada con precisión y recubierta de cromo. Esta unidad tiene la tarea de guiar el movimiento hacia la izquierda y hacia la derecha mencionado anteriormente de las 4 piezas de rodillos para redondear bordes;
5) Mecanismo de presión hacia abajo de la máquina desbarbadora y redondeadora de bordes de placas de acero grandes:

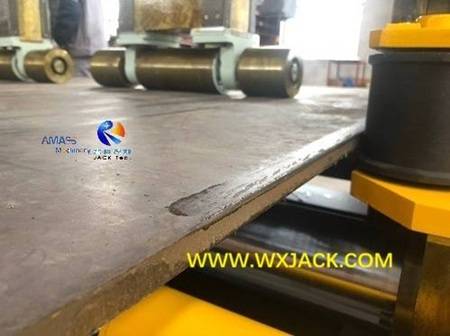

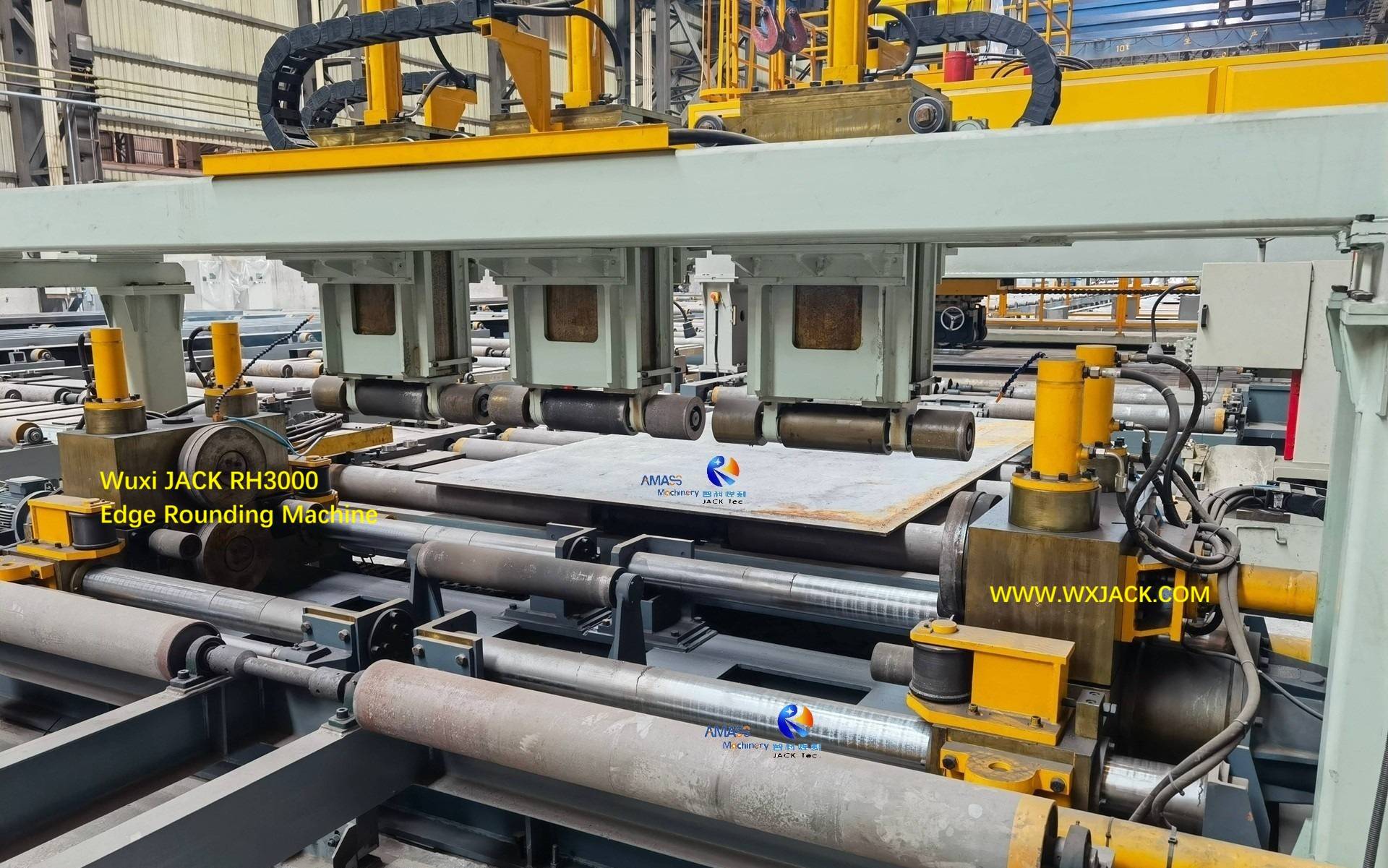

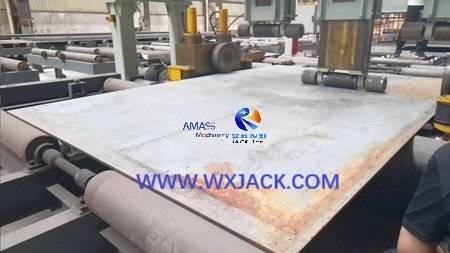

Acto del rodillo de presión hacia abajo sobre una placa de acero grande: ( Fig.11 )
a) Función: Este mecanismo es para mantener la planitud de la superficie de la placa de acero de gran ancho durante la operación de redondeo de bordes, evitando la superficie convexa del centro de la placa de acero generada por la fuerza de redondeo de bordes;
b) Composición: Este mecanismo incluye tres piezas de rodillos de presión de carrera descendente, los cuales no sólo pueden moverse hacia arriba y hacia abajo, sino también horizontalmente a lo largo de su eje, dependiendo del tamaño de la pieza de trabajo;
6) Rodillos de defensa laterales de la máquina cortadora y redondeadora de bordes de placas de acero y bridas de vigas en H:

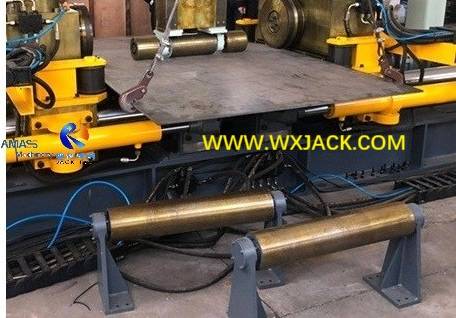

Primer plano de los rodillos de defensa laterales en la máquina modelo Wuxi JACK RH3000: ( Fig.12 )

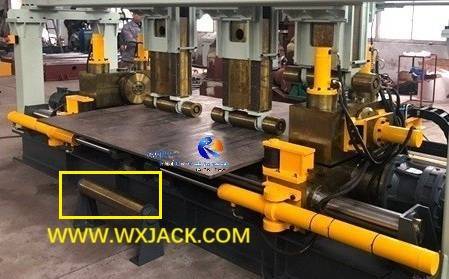

a) En la imagen adjunta se puede encontrar esta unidad: Hay dos piezas de rodillos 'acostados' de color negro (lo que significa que los rodillos giran en el plano horizontal en lugar del plano vertical), en ambos lados (una pieza en cada lado) en el lado entrante de la máquina redondeadora de bordes, como se muestra también en la foto siguiente;
b) Hay otros dos rodillos iguales desplegados en el lado de salida de la máquina, que no se pueden observar directamente en las fotos adjuntas. Esta unidad de rodillos de defensa lateral sirve para garantizar el posicionamiento correcto de las piezas de trabajo en el área de trabajo de la máquina;
7) Instalación de la máquina cortadora y redondeadora de bordes de placa de acero con brida de viga Wuxi JACK H:

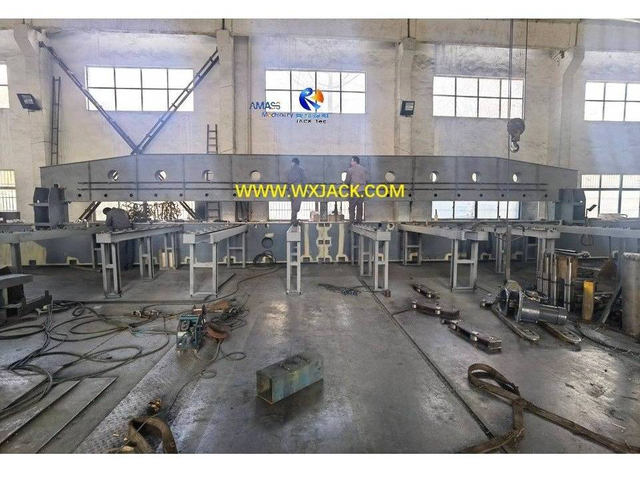

a) En cuanto a los cimientos y la base de esta máquina de gran tamaño, la base mecánica es una estructura de caja soldada, fabricada con placas y acero de sección gruesa, para lo cual su rigidez y resistencia se calcula cuidadosamente y se valida completamente con FMEA (análisis de efecto del modo de falla) y el proceso del Plan de Control;
b) El diseño de esta máquina de gran tamaño es razonable y avanzado.
