Línea de producción automática de haz de soldadura de alta calidad HB-Serie HB

1. El beneficio de la línea de producción automática de haz automático de la serie HB:

1)  Como se introdujo en la sección Producto de ' Línea de producción semiautomática de alta velocidad HB1500 ', la inversión total en la máquina de producción de haz H en esta línea automática con Saw Welder es 2 veces mayor que la de la línea semiautomática;

Luego, en qué circunstancias, el cliente elige una línea automática en lugar de una línea semiautomática? Los 3 factores principales detrás de eso son:

1) eficiencia de producción  mucho  mayor de la línea automática de producción de haz H:

a) La productividad de la línea automática es 2 ~ 2.5 veces la de la línea semiautomática;

b) Eficiencia de producción:  según el cálculo y los comentarios de los clientes a lo largo de los años, con un solo cambio de producción, salida de:

- Un complejo de línea automática de producción de haz H es de alrededor de 5,000 toneladas en anual;

- Mientras que para una línea semiautomática, es de alrededor de 2,000 ~ 2,500 toneladas por año: ( Fig.1 )

2) Actualice en el taller de clientes con línea de producción automática de haz H:

El ^segundo beneficio de la línea automática se encuentra en el taller moderno y de alta gama incorporado con un complejo de línea automática para cumplir  la producción de haz H soldado. Representa la fuerte fortaleza del cliente;

3) Ahorro de mano de obra en la línea de producción automática de haz H:

El ^beneficio 3 es menos operadores involucrados. H Máquina de producción de haz en un grupo típico de línea automática generalmente necesita 7 ~ 8 operadores para cuidar:

A) 1 Operador para CNC- CG4000 Máquina de corte de placa de tira CNC;

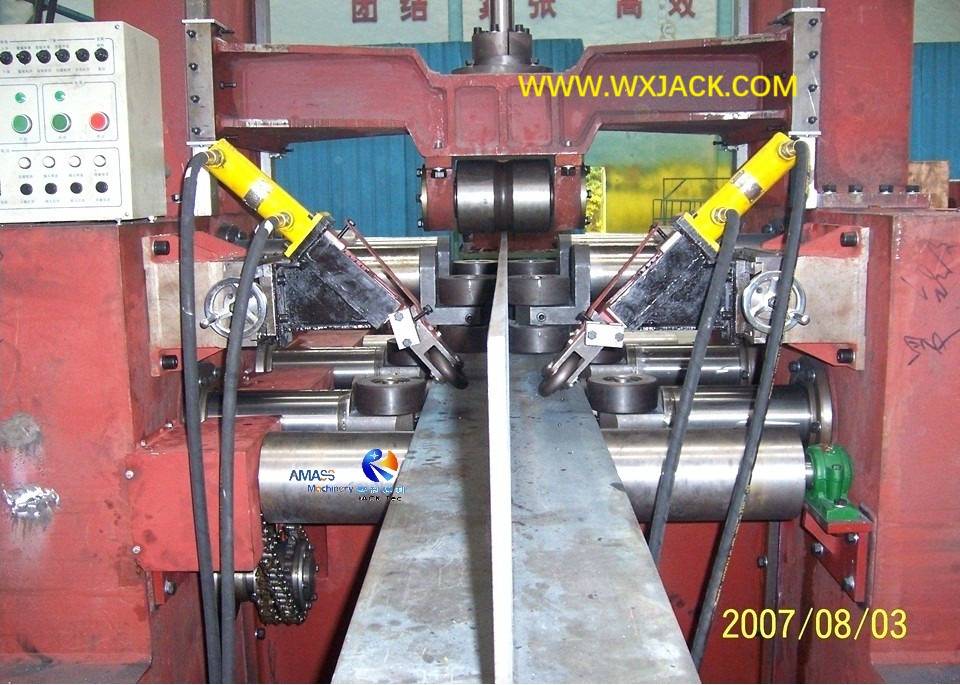

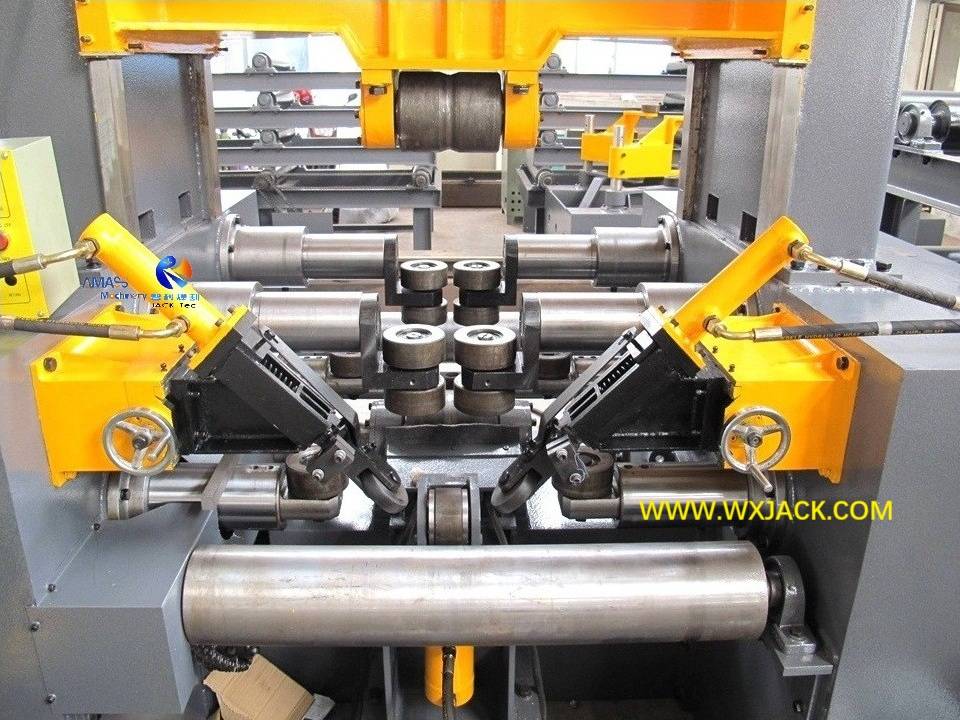

b) 1 operador para la máquina de ensamblaje de haz Z15 / Z18 / Z20  I H con soldadura por tachuela;

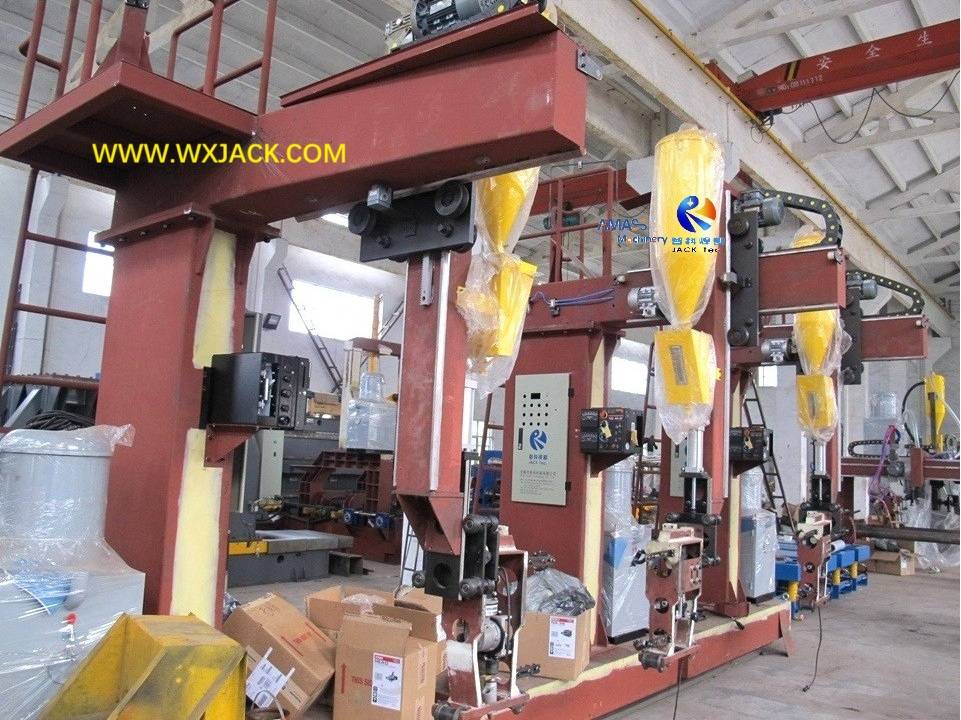

c) 4 operadores para 4 conjuntos de máquina de soldadura de pórtico de haz de LHC SAW H;

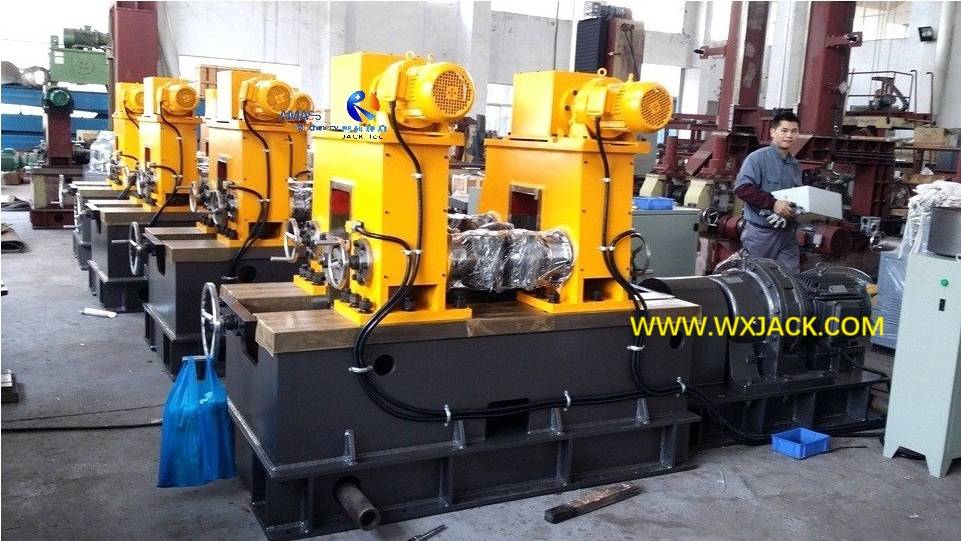

d) 1 Operador para la máquina de alisado de haz HyJ800 H;

E)   1 operador para la brida y la red de la placa a la placa hasta el ensamblaje, y retroceden;

No se necesita operador para trabajar en la transferencia de haz H entre estaciones de trabajo dentro de la línea automática para la producción de haz H.

2. Diseño de la línea de producción de haz de soldadura automática en el sitio del cliente:

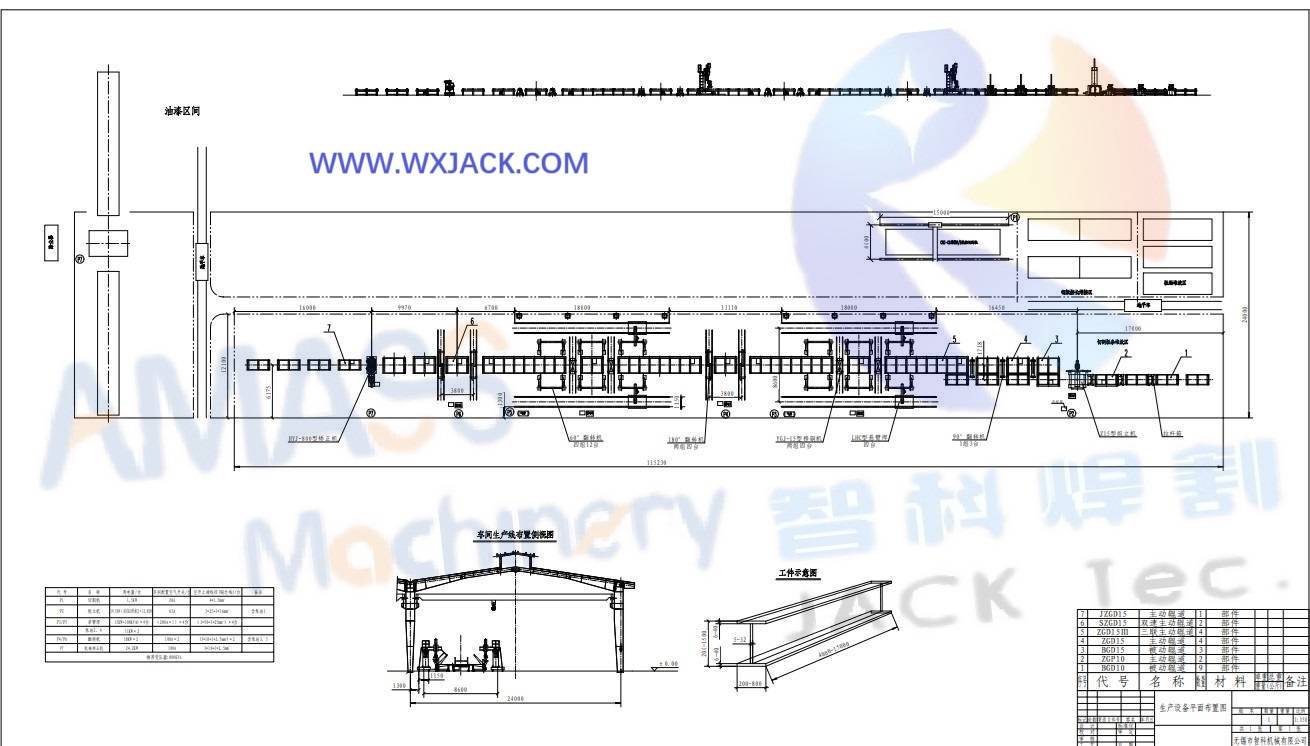

Al introducir una línea automática, el segundo factor es su ocupación de tierras. Verifique la segunda imagen adjunta en el diseño de la línea automática típica de Wuxi Jack. El arreglo estándar es:

1) Estructura general de la línea de producción automática de haz H:

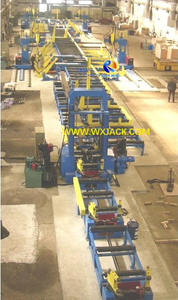

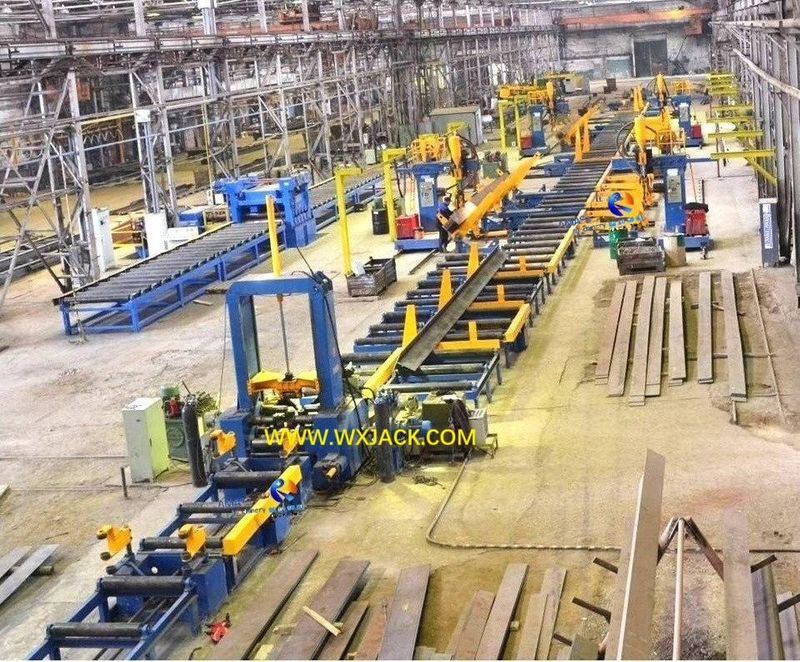

a) Equipo de 3 núcleo:  Haz de ensamblaje de haz H, máquina de soldadura de pórcase de haz H y máquina de alisado del haz H se encuentran en una línea de corriente después de la otra: ( Fig.2 )

b) 1 ^ST Operación en la placa Corte: junto con esta línea de flujo de las tres máquina de producción de haz H Central, en paralelo es la máquina de corte de placa de tira CNC y área de almacenamiento de materia prima (placa de acero de carbono) para la producción automática del haz H del haz::

Máquina de corte de placas CNC para enviar materias primas en la producción de haz H: ( Fig.3 )

2) Ocupación espacial general de la línea automática de producción de haz de alta velocidad:

a) Área requerida:

- La longitud total desde el punto de partida de la tabla de rodillo transportador de entrada de la máquina de ensamblaje del haz IH, hasta el punto final del terminal transportador de salida de la máquina de enderezado del haz H debe ser de 95 m como mínimo , o 120 m mejor , o 200 m el mejor con márgenes y la zona de respaldo de repuesto considerada;

b) Hay dos bahías de span en un complejo de máquinas de soldadura automática de la línea de producción del haz;

c) El ancho de un tramo de línea de flujo es de 11 m . Además de 2m pasaje para caminar, y otro tramo de 11 m para la máquina de cortar y el almacenamiento, el ancho total de la instalación debe tener al menos 24 m;

d) Altura de la grúa de viaje por encima para la brida de elevación y la red de la máquina de cortar la placa de tira CNC en la máquina de ensamblaje del haz H debe tener 8.6 m de altura . Se muestra a continuación:

Vista cruzada en el taller de línea automática:  ( fig. 4)

3) Área ocupada: en total, una línea de producción de haz de soldadura automática típica necesita un área de piso de al menos 24 m ( ancho ) x 95m ( longitud ) a mejor 24 m ( ancho ) x 120m ( longitud ) a sugestivo 24m ( ancho ) x 200m ( longitud ), con altura de 12 m ( 8.6m de altura para el haz de grúa de viaje) para acomodar la máquina de producción de haz H.
