A. Temas de este blog sobre máquina de corte de placas de Flame and Plasma CNC:
En este blog, como fabricante profesional en la máquina de corte de placas de tiras CNC, discutiremos sobre el equipo a continuación:
1) el uso y la amplia aplicación de la máquina;
2) clasificación en la máquina de corte de placas CNC de llama y plasma y su campo de aplicación relacionado;
3) breve introducción en la máquina de corte de llama CNC;
4) breve introducción en la máquina de corte de plasma CNC;
5) Breve introducción sobre varios tipos principales de máquina de corte de placas CNC.
B. El uso y la amplia aplicación de la máquina de cortar plasma de la llama CNC:
1. Importancia vital: la serie CNC-CG CNC Strip Plate Machine es el equipo básico e indispensable en la industria de producción moderna, en todos los campos de fabricación, instalaciones y plantas donde implica el uso de placas de chapa como materia prima para el proceso de fabricación;
2. Función de la máquina de corte de placas CNC de llama y plasma:
1) Entrega: mediante la aplicación de la máquina, placas de chapa de varios materiales: acero al carbono, acero inoxidable, Al, latón ... se pueden cortar en forma y tamaño diseñados en lotes;
2) La calidad de corte térmico se puede garantizar con una alta precisión consistente con alta productividad;
3) Rol: Esta es la condición previa en toda la tecnología de procesos de los productos terminados diversificados;
4) Importancia: en este sentido, la introducción de la máquina de corte de placas CNC de llama y plasma trae un cambio revolucionario a las industrias de fabricación modernas.
C. Clasificación en la máquina de corte de placas CNC de llama y plasma y su campo de aplicación relacionado:
División principal en la máquina de cortar placas CNC:
Dependiendo de la tecnología de corte térmico aplicada, la máquina se puede dividir en tres amplias categorías de:
1) Máquina de corte de llama CNC : con combustible de oxígeno y acetileno/ propano
2) Máquina de corte de plasma CNC;
3) máquina de corte de tipo láser ;
1. Aplicación de chacteristas técnicos de la máquina de corte de llama CNC: ( Fig.1 )
1) Importancia: la máquina de corte de llama CNC es el primer producto de la máquina de corte de placas de tiras CNC y el equipo más rentable entre los tres tipos principales de la máquina;
2) piezas de trabajo adecuadas de la máquina de corte de llama CNC:
A) La máquina de cortar llamas es la más aplicable para cortar acero al carbono, especialmente con un gran grosor;
b) Para la especificación estándar de la máquina, el grosor de corte puede ser de hasta 100 mm;
c) Los modelos especiales de la máquina de corte de llama CNC pueden cortar el espesor máximo de la placa de acero de carbono con 200 mm de espesor;
2. Uso y características técnicas de la máquina de corte de plasma CNC: ( Fig.2 )
1) Etiqueta: la máquina de corte de plasma CNC es el producto intermedio en la familia de productos de la máquina, en términos de desarrollar el historial/ costo de fabricación, y la finura de cortar el kerf;
2) Marco mecánico de la máquina de corte de plasma CNC:
A) Móvil de pórtico motrizado: la máquina de corte de placas de plasma CNC tiene el mismo marco de equipo que la máquina de corte de Fflame;
b) La diferencia es que la máquina de corte de plasma CNC adopta la fuente de alimentación de plasma como su fuente de energía de corte, lo que determina la capacidad de corte de la máquina en función de su modelo y, por lo tanto, la corriente de salida de salida y voltaje;
3. Aplicación y especialidad técnica de la máquina de corte de placas CNC láser:
La máquina de corte láser es el último tipo desarrollado de la máquina. Tiene la velocidad de corte más alta, el kerf de corte más fino y la cita de máquina más alta.
D. Breve introducción en la máquina de corte de llama CNC:
1. Principio de trabajo de la máquina de corte de llama CNC: ( Fig.3 )
1) Línea de tiempo: la máquina CNC Flame Cutting es el tipo más temprano desarrollado del grupo de máquinas;
2) Capacidad: utilizando la combustión de hierro en oxígeno, la placa de metal de acero al carbono se puede cortar en la forma y la dimensión esperadas;
3) Panel de gas de corte térmico en la máquina: ( Fig.4 )
4) Material aplicable de chapa: el material más aplicable para tal forma de corte térmico es el acero al carbono, que es la materia prima más seleccionada en la industria manufacturera. Esta es también la razón por la cual CNC Flame Cutting Machine obtuvo una aplicación tan extensa con la historia más larga;
2. Enormes ventajas de la máquina de corte de placas CNC de llama:
1) Corte de gran espesor de la placa: la máquina de corte de llama CNC tiene una fuerte capacidad para cortar un gran grosor, especialmente en el campo aplicante de las placas de metal de corte más gruesas de 45 mm , la máquina de cortar de la llama tiene una superioridad incomparable: actualmente la máquina de corte de llama CNC es solo un equipo capaz de cortar placa de acero de carbono, con un espesor más alto que 50 mm;
2) Rentable: el costo más bajo en términos de compra de equipos y costo de funcionamiento: en comparación con la máquina de corte de plasma CNC y la máquina de corte láser, la máquina de corte de llama CNC tiene la cotización del equipo inferior y el costo variable en su funcionamiento diario. Esta es también la otra razón por la cual la máquina de corte de llama es tan ampliamente bienvenida en las últimas décadas;
3. El lado descendente de la máquina de corte de placa CNC de la llama:
Ningún equipo es perfecto. Esto también es cierto con la máquina de corte de llama CNC:
1) Escala de corte: en comparación con la máquina de corte de plasma CNC y la máquina de corte láser, cortar el kerf entregado de la máquina de corte de llama CNC es difícil, lo que a veces necesita ser recortado, cuando existe un requisito especial sobre la finura de cortar el querf para ser entregado de la máquina;
2) Velocidad relativa de corte inferior: en comparación con la máquina de corte de plasma CNC, la velocidad de corte de la máquina de corte de llama CNC es más lenta: ≦ 1000 mm/ min. en general.
E. Breve introducción en la máquina de corte de plasma CNC:
1. Principio de trabajo de la máquina de corte de placas de plasma CNC: ( Fig.5 )
1) Cómo cortar: mediante el arco de plasma generado en un campo eléctrico alto y alta temperatura, la placa de chapa se fusiona y se corta localmente: esta es una forma de cortar la máquina de corte de plasma CNC;
2) Marco mecánico: la máquina de corte de plasma CNC comparte la misma estructura y tamaño del marco mecánico que la máquina de corte de la llama. Utiliza enchufar diferentes modelos de fuente de alimentación de plasma, basado en la capacidad de corte requerida de la máquina de corte de plasma exigida del cliente;

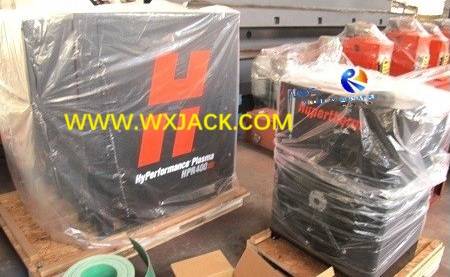

3) Fuente de alimentación de plasma aplicada en la máquina de corte de plasma CNC: ( Fig. 6 )
4) El alcance más amplio de materiales de chapa está disponible para cortar en la máquina, que el de la máquina de cortar llamas, especialmente no ferroso: acero inoxidable/ al/ zinc/ latón, etc.;
5) El Máx. El grosor aplicable para cortar en la máquina de corte de plasma CNC es de 45 mm es;
2. Las ventajas de la máquina de corte de plasma CNC:
1) más brillo e intacto de corte de corte: en comparación con el corte de llama, el kerf de corte del corte de plasma es más fino y con mucha menos deformación de calor;
2) La productividad (velocidad de corte) de corte de plasma es mayor que el corte de combustible de oxígeno: la velocidad de corte puede ser de hasta 6000 mm/min.;
3. Las restricciones de la máquina de corte de plasma CNC:
1) El costo más complicado y más alto de la operación diaria: el funcionamiento diario de la máquina de corte de plasma es relativa complicada y en un costo más alto: implica seleccionar el modelo adecuado de series de consumibles: desde electrodo, boquilla y manga ... Esto implica un presupuesto bastante mayor en el costo de ejecución variable de la máquina;
2) Desafío del entorno: el proceso de corte de la máquina de corte de plasma CNC generalmente genera una gran cantidad de luz y ruido de humo/ arco, lo que puede dañar la salud del operador. Por esta razón, el operador debe poner el PPE adecuado cuando trabaje en la máquina de corte de plasma.
F. Breve introducción sobre varios tipos principales de máquina de corte de placas CNC:
Modelos de nicho: además de los tipos principales de la máquina de corte introducidos anteriormente, hay algunos tipos de productos de rama de la máquina:
1. Máquina de corte de plasma de la llama de CNC: ( Fig.7 )
1) Formación: Esta es la combinación de la máquina de corte de llama CNC y la máquina de corte de plasma CNC en un equipo, para que el cliente pueda utilizar las ventajas aplicables de ambos tipos de la máquina de corte;
2) Aplicación: en la aplicación práctica, la máquina de cortar plasma de la llama CNC tiene un uso más amplio que el corte de llama y el corte de plasma equipado, gracias a sus capacidades integradas y flexibles;
2. Máquina de corte de placa CNC de tira: ( Fig.8 )
1) Origen: la máquina de corte de placa CNC de la tira es el producto de rama de la máquina de corte de llama CNC;
2) Uso: se muestra en la foto de arriba, utilizando el mismo tipo de corte de llama de combustible de oxígeno, la máquina de corte de tiras corta la placa de acero de carbono en la placa de tira;
3) Aplicación: una de las principales aplicaciones de la máquina es la línea de producción de haz de estructura de acero ;
3. Máquina de corte de placa Triple CNC: ( Fig.9 )
1) Tarea: la máquina de corte de placa triple CNC se utiliza para cortar nuestro biselado en los bordes de la placa de acero de carbono;
2) Equipo relacionado: a este respecto, la máquina de corte de placas Triple CNC tiene un propósito similar a la máquina de fresado de borde , pero los 2 tipos de máquinas trabajan en un estilo de trabajo diferente y ofrecen diferentes finos de cortar kerf.
G. Resumen en la máquina de corte de placa de tira CNC:
1. Como fabricante profesional en varios tipos y modelos de máquina de corte de placas CNC con más de 20 años de experiencia rica, Wuxi Jack tiene la capacidad de entregar varias máquinas de corte de placas de grado superior para los clientes en toda la industria;
2. Si está interesado, haga una visita a la familia de productos de la máquina CNC Flame Plasma Plate Cutting Machine.
