A. Función, uso y aplicación de la máquina de ensamblaje de haz TIH:
1. Función:
1) Serie Z TIH Conjunto de haz y soldadura de tachuela ensambla 2 piezas de placas de tiras largas en la estructura de T Beam;
2) Entonces, con los 3rd pieza de placa larga y estrecha, en estructura terminada de H viga o Vída;
3) Y simultáneamente llevar a cabo co2 soldadura de puntada en la pieza de trabajo ensamblada para fortalecerla, entregando piezas de trabajo terminadas de ensamblado H viga o Vída:

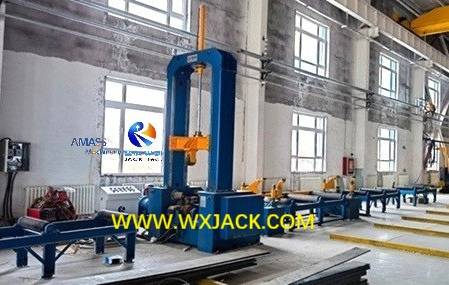

a) El montón de placas largas y estrechas junto a Wuxi Jack Z15 Manaina modelo, como materia prima para ensamblar el haz T y el haz H: (Fig.1)

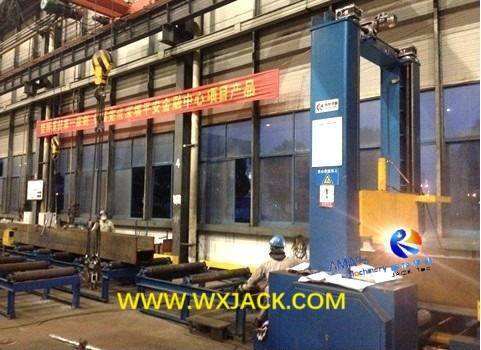

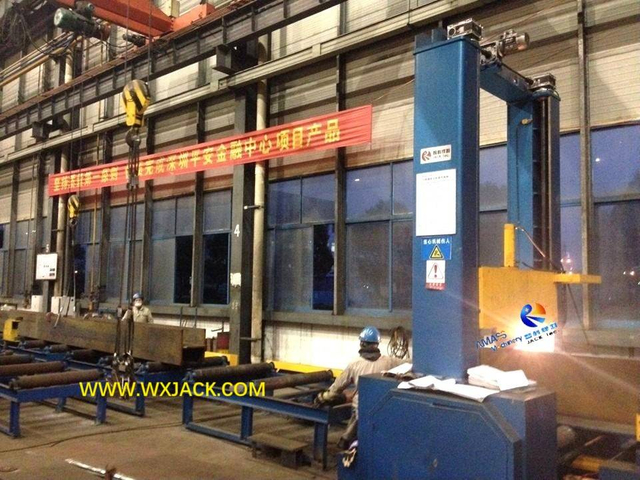

b) Ensamblaje y co2 soldadura de tachuelas Gran haz T En Wuxi Jack Z30 Máquina modelo: (Fig.2)
2. Uso y aplicación de la máquina de soldadura de viga TIH:
1) En consecuencia, esta serie de máquina se coloca en la estación de arranque de IH Línea de producción de Beam, a la derecha después de la máquina de corte de llama CNC, produce una viga H ensamblada, para el siguiente paso de la máquina de soldadura de sierra de haz H:

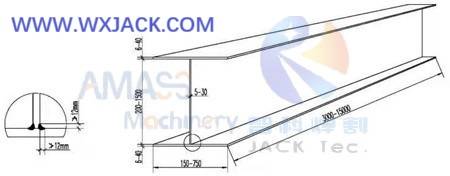

2) Estructura de diseño del haz de ih fabricado: (Fig.3)

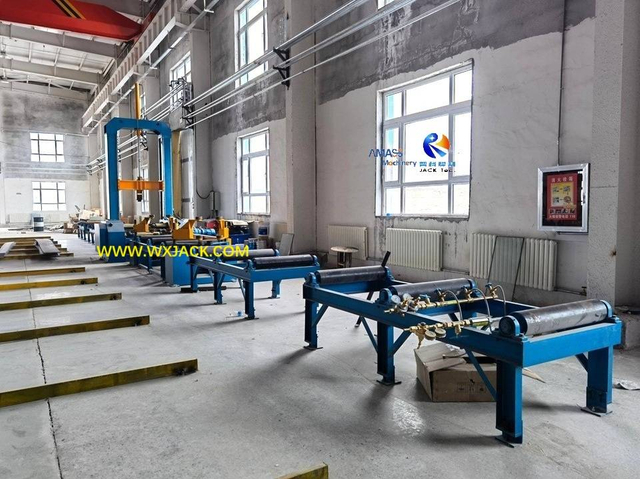

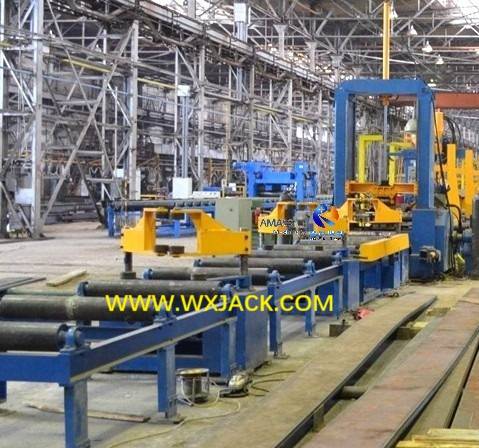

3) Sitio de trabajo de Wuxi Jack Z18 Manaina modelo: Construcción de haz de H ensamblado: (Fig.4)

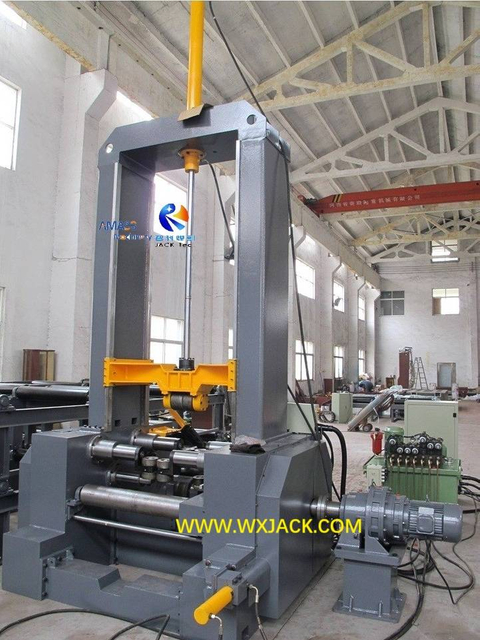

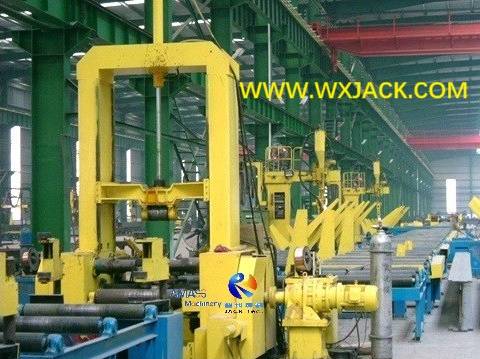

4) Wuxi Jack Z15 modelo automática de máquina, en línea automática En H Beam Production: (Fig.5)
B. Tecnología de proceso del ensamblaje de haz TIH y máquina de soldadura de tachuela:
1. Conjunto de haz TIH:
Esto se logra con abajo 2 pasoss En la máquina:
1) Posicionamiento y abrazadera de REAGT mediante el manipulador hidráulico, o la caja de varilla de tracción llamada, que se implementan a lo largo de las tablas de rodillos de entrada:

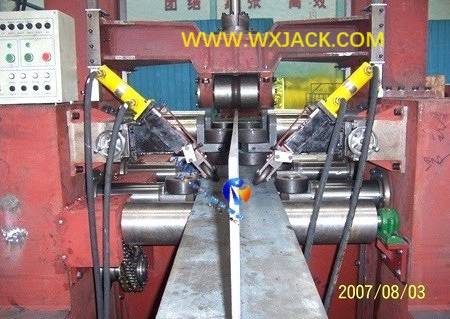

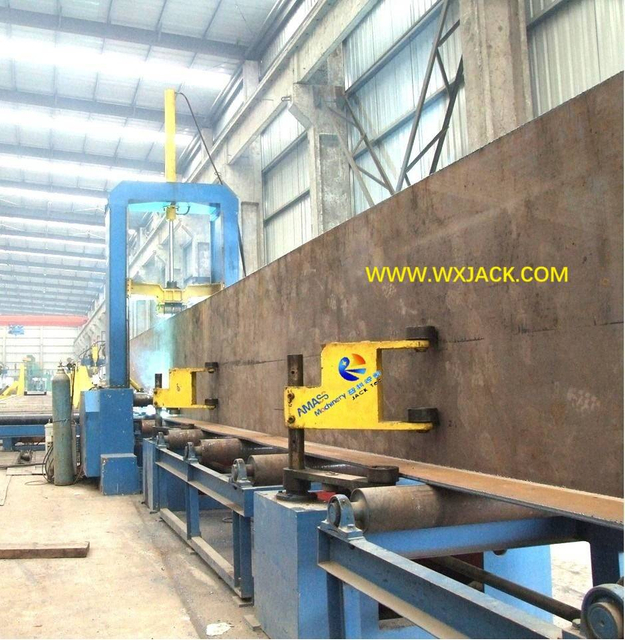

Los 2 pares de cajas de varillas de tracción de color amarillo, a ambos lados de Wuxi Jack Z15 máquina automática modelo: (Fig.6)
2) Ajuste preciso y alineación: Esta es la unidad central de la máquina. En un juego de máquina, hay ocho piezas de rodillos excéntricos, para implementar en la autoalineación web en su parte superior y cuatro piezas de rodillos excéntricos para llevar a cabo la autoalineación de la brida en su parte inferior:

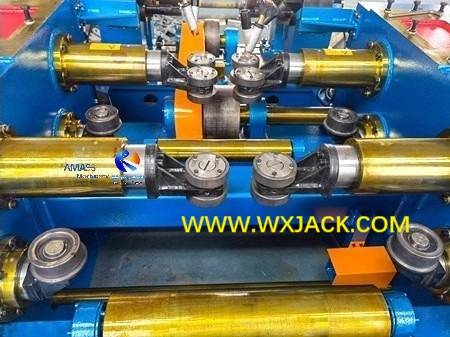

Rodillos excéntricos de ajuste y alineación de ajuste y alineación simétricamente ensamblados, de Wuxi Jack Serie Z máquina automática: (Fig.7)
2. CO2 Soldadura de tachuela en la máquina de ensamblaje de haz de TIH:
1) Esto se cumple con 2 conjuntos de gmaw co2 Fuente de alimentación de soldadura, en el camino de la soldadura automática:

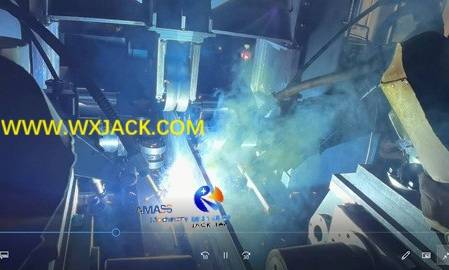

2) Prueba en CO2 soldadura En la viga t ensamblada, en wuxi jack Modelos z máquina: (Fig.8)
3) En el caso del modelo grande Z30, la soldadura automática debe complementarse con soldadura de retoque manual, para obtener una penetración completa en las costuras de soldadura;
3. Control de operación:
1) Control de lógica de trabajo Las acciones de los pasos de ensamblaje y soldadura de puntada introducidos anteriormente se gestionan con SOCIEDAD ANÓNIMA (Controlador lógico programable) del sistema de control eléctrico, sin intervención humana, haciendo un ensamblaje fijo y confiable en la red y la brida;
2) Velocidad de trabajo: El ensamblaje constante y co2 La soldadura en la máquina en la máquina se controla con Inversor de CA, continua y convenientemente.
DO. Modelos estándar y clasificación en la serie de ensamblaje de haz de la serie Z:
Hay varias formas de clasificar en esta máquina:
1. Dependiendo del máximo. Altura de H Beam Web:

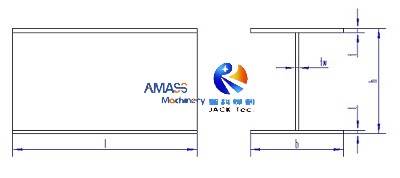

1) Denote en la sección transversal del haz H: (Fig.9)
2) Corresponde al 'h ' Valor En el boceto anterior, la máquina tiene tres modelos estándar de Z15/ Z18/ Z20, correspondiente al máximo. H Altura web de Beam de 1.500 mm / 1.800 mm/ 2.000 mm respectivamente
2. Camina de brida y ajuste web en la máquina de ensamblaje de haz TIH:
Dependiendo del estilo de alineación de la web y la brida, la máquina tiene dos tipos principales de:
1) Alineación automática: H Beam ajustado y la alineación se cumple con SOCIEDAD ANÓNIMA control: (Fig.10)
2) Tipo de alineación manual: Un lado de la red vertical está clamada, y el otro lado de la red vertical está alineada con la brida horizontal mediante el tornillo de plomo de giro manual. Este formulario de alineación depende de habilidades y experiencia competente de los operadores;
3. Modo de soldadura de puntada en el conjunto del haz de TIH y la máquina de soldadura de tachuela:
Dependiendo del modo de soldadura de tachuela seleccionado, la máquina tiene dos grupos principales de:
1) Soldadura automática: El co2 La soldadura de puntada se controla y se realiza con CO2 fuente de alimentación de soldadura. En tal condición, la operación de la máquina solo necesita 1 operador, y no existe un requisito estricto sobre la habilidad de soldadura del operador:

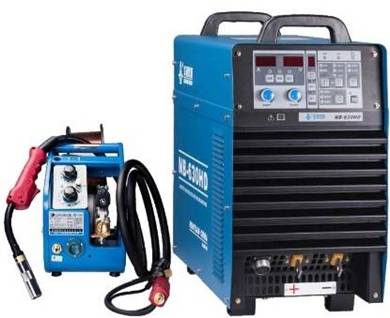

Chino Huayuan NB350 Co2 Fuente de alimentación de soldadura, para soldadura de tachuela de haz H: (Fig.11)
2) Soldadura por tachuela manual tipo: El co2 El operador realiza la soldadura de tachuela. En tal condición, un conjunto de la máquina necesita 2 operadores de soldadura veteranos para trabajar al mismo tiempo. El soldador debe ordenar con habilidad de soldadura competente. En tal condición, la inversión en la máquina es relativamente menor, pero el costo de ejecución diaria es más alto que la máquina de modelos automáticos.
D. Contenido de la familia de productos Serie Z TIH Máquina de soldadura de haz y táctica:
Esta introducción del producto en la máquina cubre a continuación los temas de:
1) Modelos convencionales Z15, Z18, Z20;
2) Modelo grande a medida especial hecho a medida Z30;
3) 2 opciones de tipo automático y manual H de ajuste de haz H;
4) 2 Opciones de CO automático y manual2 soldadura de tachuela;
5) Estructura, unidades de trabajo y función de la máquina;
6) Modo de trabajo, control lógico, operación, servicio y mantenimiento de la máquina;
7) Operación y usado en uso de la máquina de ensamblaje de haz;
8) CO2 fuente de alimentación de soldadura;
9) Ventaja y beneficios comerciales.
El cliente puede seleccionar el modelo adecuado de la serie Wuxi Jack Z Serie convencional o a medida que el conjunto de la viga y la máquina de soldadura de tachuela, según su demanda y condición.
