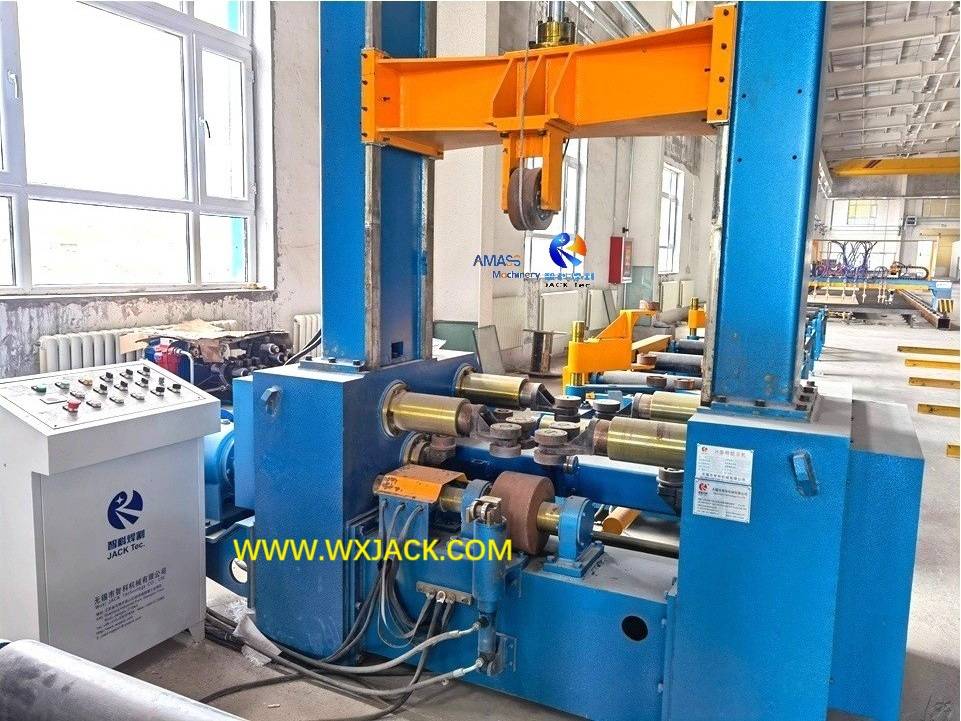

A. Especialidad de la máquina de ensamblaje del haz de servicio pesado Z30 :
1. Propósito: Este es un modelo especial de la máquina de soldadura y soldadura de viga seria I H , para cumplir con el ensamblaje y soldadura de puntadas en piezas de trabajo súper grandes de higores T/ haz/ haz;
2. Máx. Tamaño de la pieza de trabajo: el máximo. La altura del haz H ensamblado puede ser de hasta 3000 mm , y el grosor de la brida puede ser de hasta 80 mm :

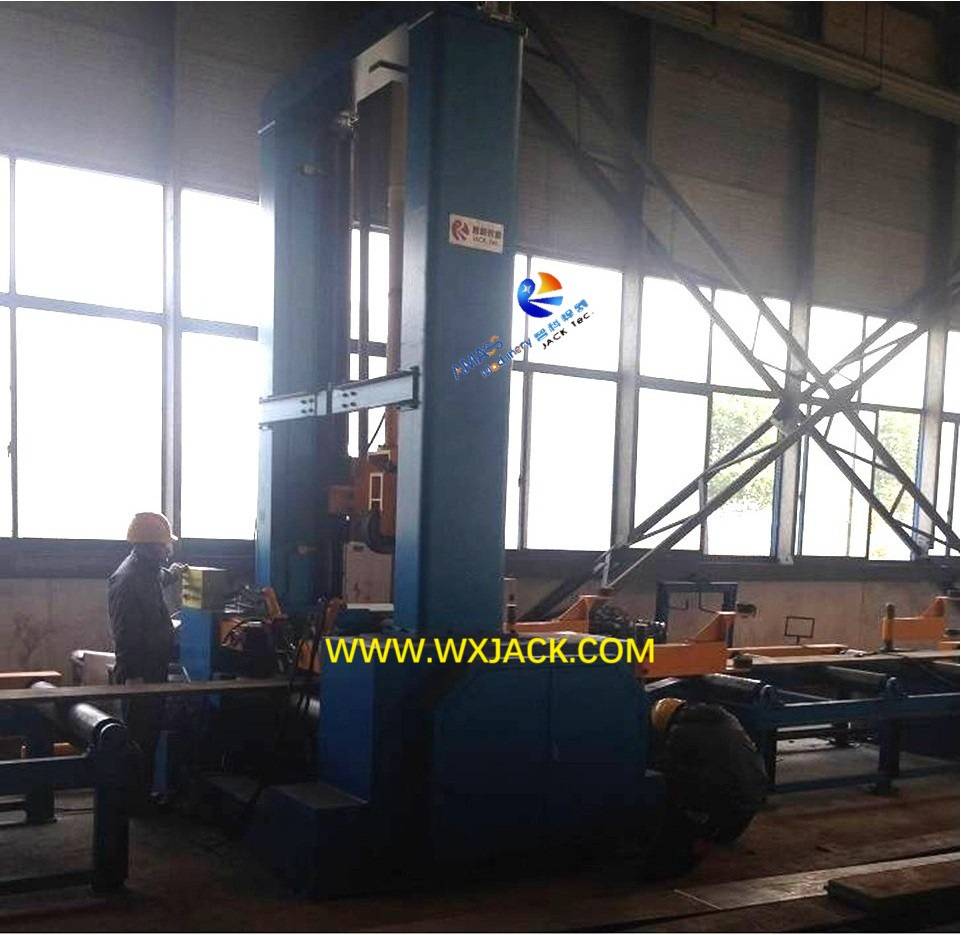

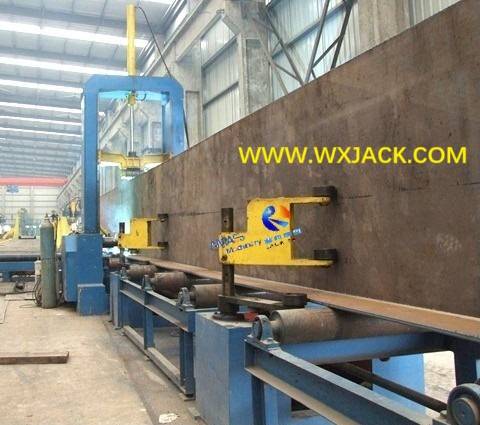

Wuxi Jack Z30 Model Machine produce un haz T vertical grande ensamblado: ( Fig.1 )
3. Características de la máquina de ensamblaje de haz de IH de IH Z30 :
1) Umbral: Z30 es el modelo más grande que se puede aplicar en la línea automática de producción de haz ih . H Beam Web superior a 3.000 mm no es aplicable soldadura automática. En tales casos, el ensamblaje manual y la soldadura son más prácticos;
2) Conjunto semiautomático del haz H: por otro lado, para llevar a cabo el ensamblaje y en un haz H tan grande, la operación manual no solo es de baja eficiencia, sino que, lo que es más importante, es peligrosa para los operadores. Por lo tanto, toda la operación de ensamblaje de haz H y soldadura por manchas debe ser semiautomática. El operador debe observar en el proceso de trabajo y hacer un ajuste si es necesario;
3) Soldadura automática de CO 2 con retoque manual: a veces, la soldadura automática puede no generar una costura de soldadura por puntos de penetración completa. Por lo tanto, el operador debe verificar cada pieza de haz H ensamblado y hacer soldadura de reparación si es necesario;

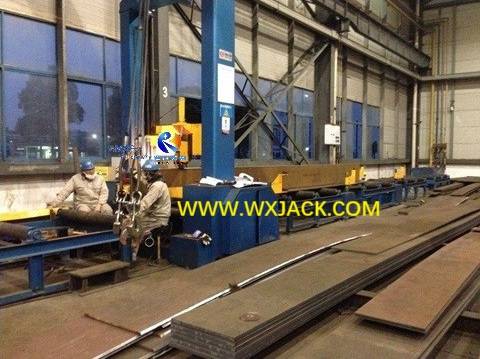

4) Sitio de ejecución de la máquina modelo Wuxi Jack Z30 : 2 operadores se sientan a ambos lados de la tabla de rodillos transportadores de salida de la máquina: ( Fig.2 )
B. Aplicación y especificaciones principales de la máquina de soldadura de viga IH de IH de gran servicio pesado Z30 :
1. Tarea de la máquina de ensamblaje del haz de servicio pesado Z30 :
1) Este es el primer conjunto de equipos centrales, que se implementa en la línea de producción automática de haz Es para ensamblar bridas y web en el WIP formado (trabajando en proceso) de haz H con tachuelas y soldado; HB3000 de alta resistencia HB3000.
2) Sitios de trabajo: considerando una gran altura del haz de 3.000 mm H, la máquina modelo Z30 no solo se aplica en línea automática, sino con más frecuencia, como equipo individual en la producción:

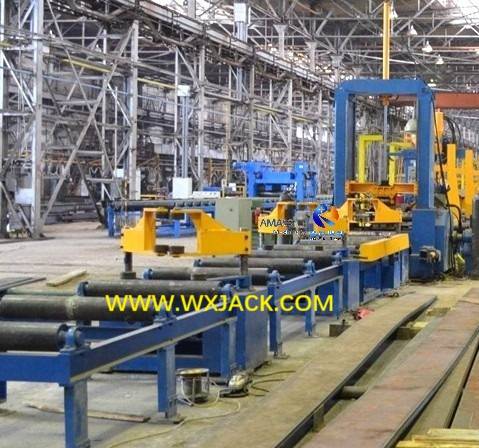

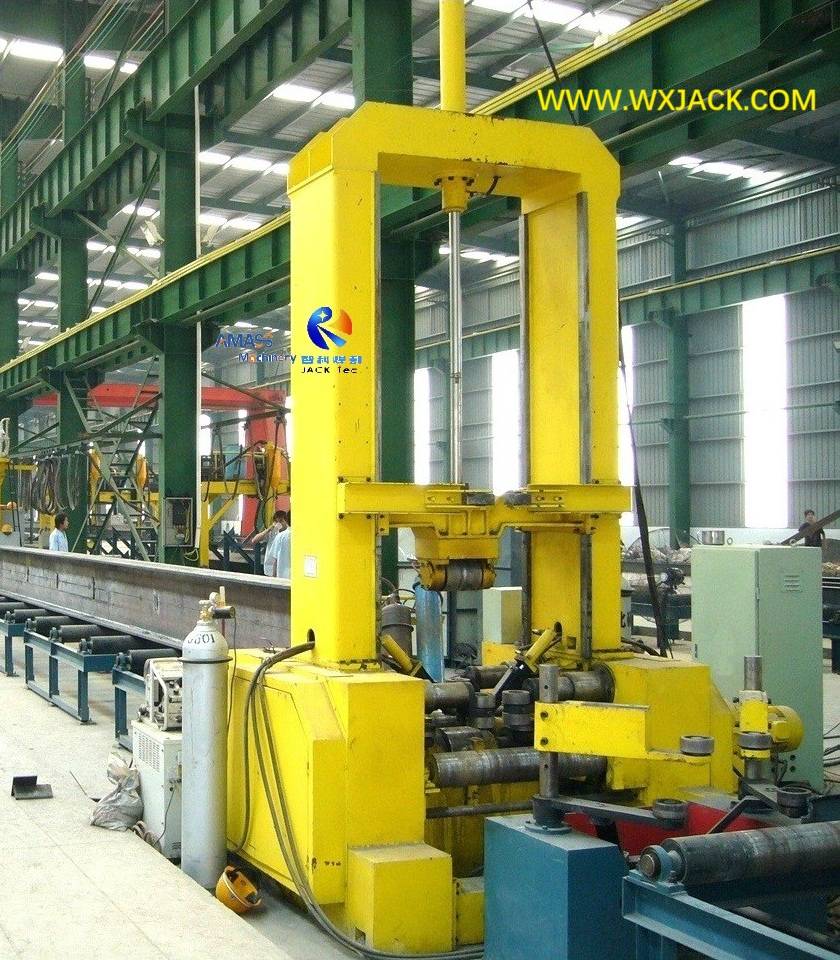

Máquina modelo Wuxi Jack Z30 , en la estación de principio
3) El equipo relacionado con Z30 también son modelos de servicio pesado, como la máquina de enderezado de brida de haz H hidráulico YTJ80 :

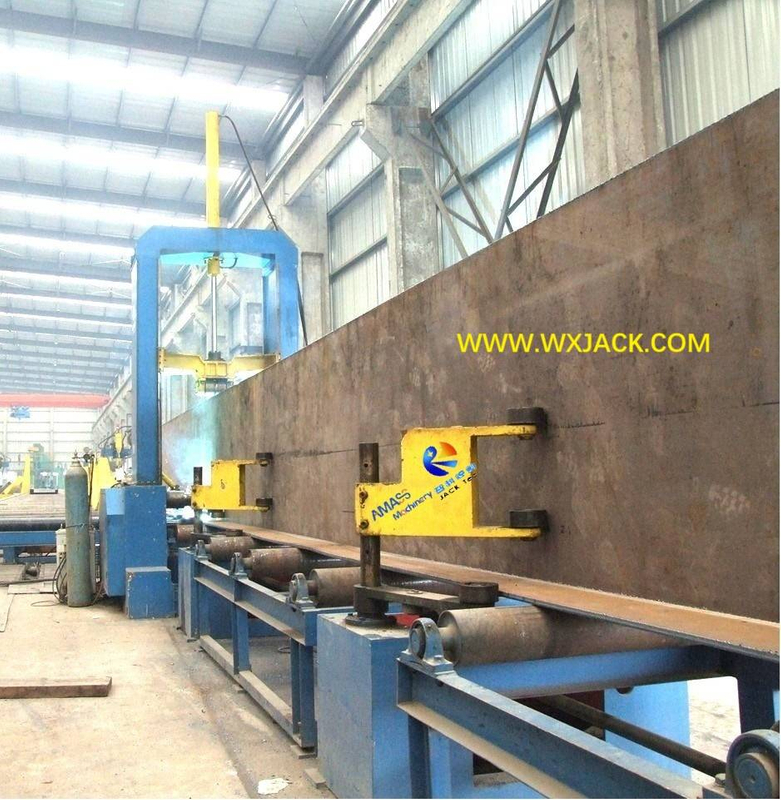

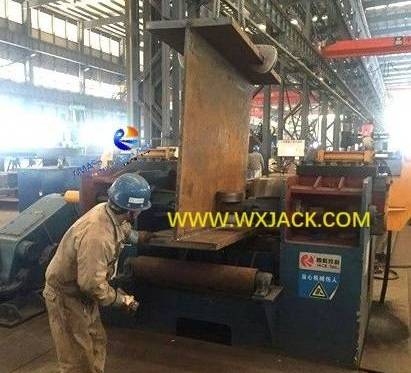

4) La viga H con espesor de brida de 80 mm para enderezar: ( Fig.4 )
2. Especificaciones técnicas de la máquina de ensamblaje de haz de estructura de acero grande Z30 :
1) Rango de altura web : 300 ~ 3000 mm
2) Rango de espesor de la web : 6 ~ 60 mm
3) Rango de ancho de brida : 200 ~ 1200 mm
4) Rango de espesor de brida : 6 ~ 80 mm
5) Rango de longitud de la pieza de trabajo : 4000 ~ 12000 mm
6) Velocidad de ensamblaje : 4500 mm/min, controlada con inversor de CA y se muestra en el panel de operación
7) Modo de soldadura por manchas: Automático con soldadura de retoque manual (máquina sin 2 soldador de CO)
8) Transportador de entrada : 2600 mm × 3 (dos tablas de rodillos son sección de transmisión, instaladas con reductor de motor individual)
9) Transportador de salida : 2600 mm × 3 (dos tablas de rodillos son sección de transmisión, instaladas con reductor de motor individual)
10) Presiona de ensamblaje de brida y web: por medio del cilindro hidráulico al ensamblaje
11) Potencia total de la máquina : 21 kW
C. Estilo de trabajo y configuración de la máquina de ensamblaje del haz de IH grande Z30 con soldadura por tachuela:
1. 2 Funciones principales en Z30 Máquina de ensamblaje de haz de IH grande:
1) H Vigas H Up: Posicionamiento y sujeción de 2 piezas de brida, con 1 pieza de web, en haz H formado. Para un haz H de talla tan grande, se deben utilizar un par de rodillos de asistente;
2) Soldadura por estiegas : Realice 2 la soldadura intermitente de CO en el haz TIH ensamblado al mismo tiempo, para fortalecer la pieza de trabajo. Toda la operación de soldadura:
a) velocidad de soldadura de tachuela;
b) longitud de cada costura de soldadura de segmento en el haz de ensamble;
c) intervalo entre 2 segmentos de costuras de soldadura adyacentes;
Se gestionan precisamente con el inversor PLC y AC;
2. Formulario de ensamblaje en una altura de 3.000 mm grande TIH Beam:
1) Semiautomático : un lado del haz H se conduce con cilindros de aceite hidráulico de fuerza pesada, y el lado opuesto se maneja con tornillo de plomo mecánico preciso, que se muestra a continuación:

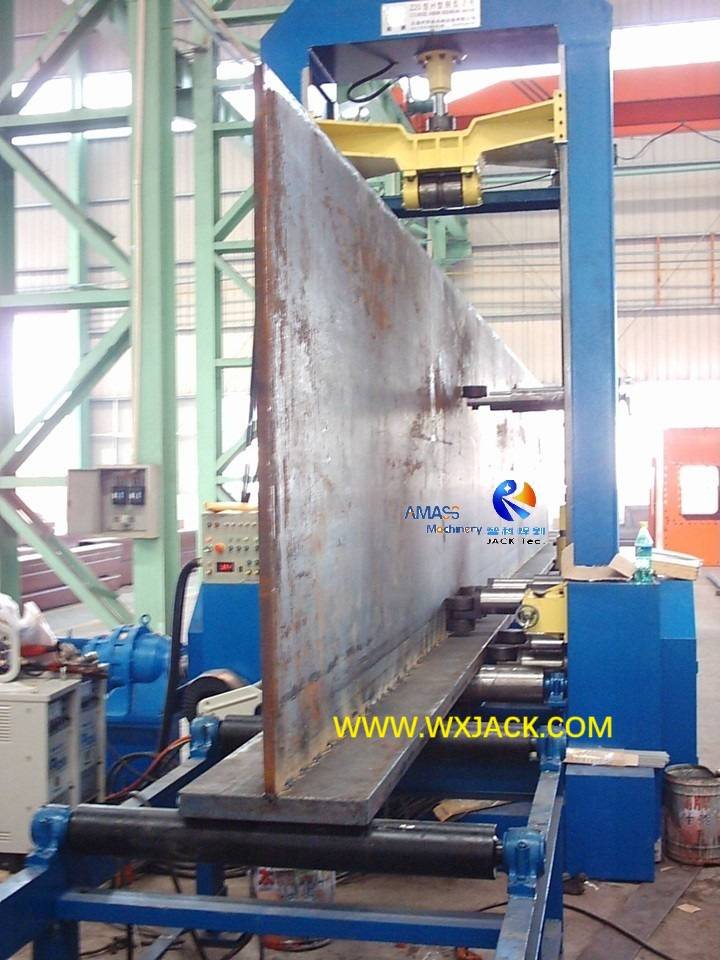

2) El diseño integrado de ensamblaje hidráulico y mecánico, en la máquina modelo Wuxi Jack Z30 : ( Fig.5 )
3. Modo de soldadura y estilo en una altura de 3.000 mm grande TIH Beam:
1) Automático junto con el manual: esta es 2 la soldadura de gas de gas CO GMAW automático, con cable de soldadura con flujo con núcleo, implementado por soldadura de retoque manual del operador:

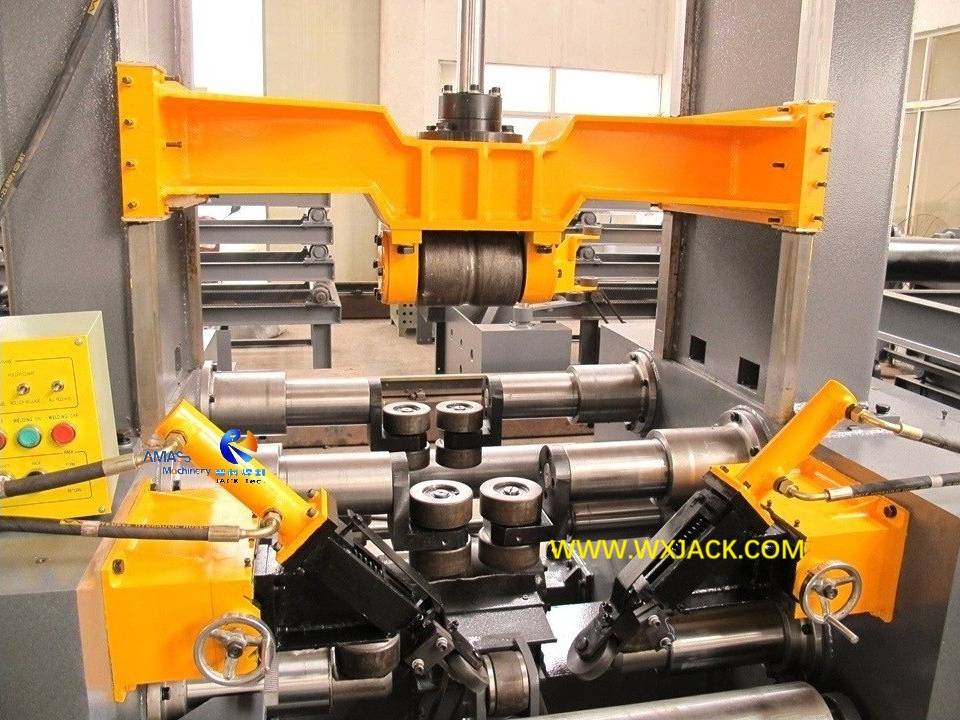

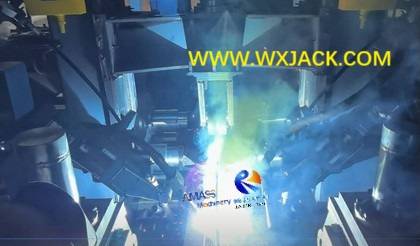

2) Soldadura de puntada de CO 2 en Wuxi Jack Z30 Manaina del modelo: ( Fig.6 )
4. Operación en Z30 Máquina de soldadura y soldadura de viga grande IH grande:
En consecuencia, debe haber 2 operadores para trabajar en esta máquina de gran tamaño, cumpliendo con los 2 deberes principales de:
1) Administrar la acción lógica para la brida del haz H y el ajuste web, por medio de botones y interruptores en el colgante de operación;
2) Realizar la soldadura 2 semiautomática en el haz TH ensamblado, luego de su envío hacia adelante en la velocidad de trabajo de ensamblaje ajustable VFD continua.
D. Características técnicas de la máquina de ensamblaje de haz de estructura de acero de gran tamaño Z30 :
1. Principio de ensamblaje de la pieza de trabajo en la estructura de acero Máquina de ensamblaje del haz:
Para atender a una alta eficiencia y un ensamblaje preciso en un haz H súper grande, adoptamos el estilo de ensamblaje de:
1) Un lado del posicionamiento del haz H se maneja con tornillo de plomo mecánico;
2) El otro lado posicionamiento se conduce con cilindros hidráulicos empujando;
3) Tal estilo de trabajo es especialmente aplicable para un ajuste preciso en un haz H grande, con una altura iguales a y por encima de 2,000 mm;
2. Composición de la unidad de ensamblaje en Z30 Máquina de ensamblaje de haz grande IH:
1) Hay 2 conjuntos de rodillos de ensamblaje, tanto para brida como para sujeción web;
2) Cada conjunto del rodillo de ensamblaje está equipado con tornillo de plomo de posicionamiento y cilindros de accionamiento hidráulico;
3) Incluso para ensamblar en una placa de alto espesor de brida del haz H y web, la máquina grande Z30 puede ofrecer un rendimiento satisfactorio, en la abrazadera y el ensamblaje con gran facilidad; Es muy adecuado para el ensamblaje en haz de servicio pesado;
4) Gadget especial: teniendo en cuenta la gran altura del haz vertical H, hay un mecanismo de soporte de la pieza de trabajo, que se está instalando en el pórtico mecánico de la máquina del modelo Z30 , para evitar que el haz H alto y alto se incline hacia abajo:

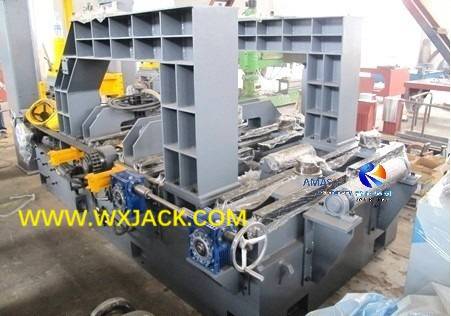

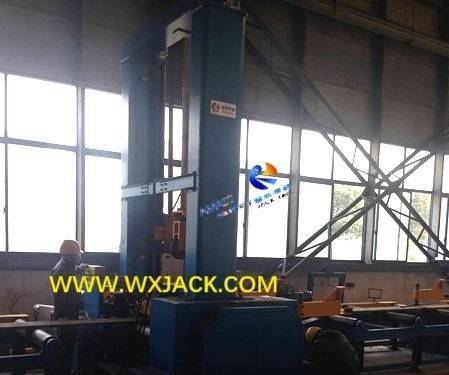

El mecanismo de soporte de haz H grande y vertical en Wuxi Jack Z30 Máquina grande: ( Fig.7 )
3. Soldadura por tachuela: este conjunto de máquina modelo Z30 para ensamblar un gran tamaño H está equipado con 2 conjuntos de 2 fuente de alimentación de soldadura por puntos CO. Los consumibles de soldadura son preparados por los clientes.
E. Tres modos de trabajo en la máquina de ensamblaje del haz de servicio pesado:
1. Modo manual del conjunto de la viga y la máquina de soldadura de tachuela:
a) Importancia: este es el modo de trabajo predeterminado en el ensamblaje del haz H. Lo que significa que la máquina funciona en modo manual después de encender;
b) Significado: Este modo manual es para prueba de prueba, puesta en marcha y problemas de problemas en la operación de ensamblaje de haz:
c) Pasos específicos: con el inicio de la bomba de aceite, la máquina tendrá operaciones de:
1) hacia adelante y hacia atrás de las tablas de rodillos transportadores de accionamiento, entrada y salida;
2) abrazar y soltar en cilindro de aceite del sistema de varillas de tracción hidráulica;
3) presione y libere en rodillos de alineación de pórtico;
4) Comience en cilindro de aceite de brida y unidad de alineación web;
5) extensión y retiro de la unidad de posicionamiento;
6) hacia arriba y hacia abajo de la antorcha de soldadura;
7) Inicio y parada de 2 la fuente de energía de soldadura protegida por gas CO;
2. Ciclo único en la máquina de ensamblaje de haz de ih automática:
1) Definición en un solo ciclo: esta máquina automática logra la soldadura de puntadas de GMAW, con un segmento de la costura de soldadura durante el período T , y avanza el haz de H ensamblado una distancia al mismo tiempo. Esto se llama ciclo único . Lo que significa que un solo ciclo es el tiempo de ciclo, que se completa un segmento de la costura de soldadura en el haz H;
2) 2 velocidades de trabajo: para llevar a cabo la operación de un solo ciclo, tenemos definición en:
a) VL (velocidad baja) para soldadura transportadora y envío de velocidad de pieza de trabajo hacia adelante durante la soldadura;
b) VH (velocidad alta) para la velocidad del transportador durante el movimiento inactivo del transporte de haz H sin soldadura;
c) período T1 significa 2 ciclo de soldadura por puntos CO;
3) Dentro del período T1 de la operación de la máquina, las tablas de rodillos transportadores envían h haz hacia adelante en el control del inversor de CA Vel ajustable VL ; Mientras tanto, la fuente de alimentación de soldadura termina un segmento de la costura de soldadura en la pieza de trabajo ensamblada H viga;
4) Durante el período , la fuente de alimentación de soldadura T1 , detiene la operación, y el transportador envía el haz H una distancia a alta velocidad VH;
5) Por lo tanto, termina una vez de un solo ciclo en la máquina;
3. Ciclo automático en la máquina de soldadura de viga automática IH IH:
1) ¿Qué es el ciclo automático ? La ejecución automática y continua de un solo ciclo es el ciclo automático;
2) Cómo: con la alimentación de la máquina encendida y el arranque de la bomba de aceite, sin importar que la máquina esté en modo manual o de ciclo único , solo presione el botón Auto Cycle en el colgante de operación, la máquina se cambiará al ciclo automático;
3) Operación fluida: si la operación en el ensamblaje automático del haz H es correcta y se ajusta al requisito de la tecnología de proceso de soldadura, todo el haz H se puede ensamblar y soldar en el modo de ciclo automático en la máquina:

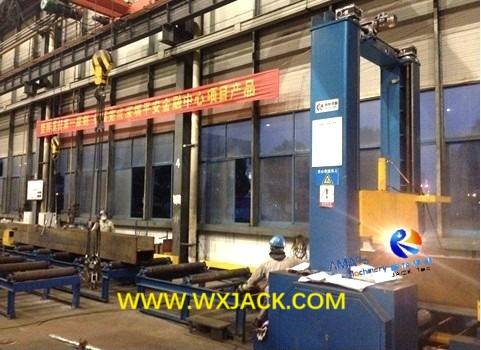

Sitio de trabajo bien administrado y altamente eficiente de la máquina modelo Wuxi Jack Z30 : ( Fig.8 )
