J16 Máquina de alisado de placa de refuerzo de ángulo reforzado para construcción naval

A. Función, puntos fuertes y aplicación de la máquina de alisado de refuerzo de ángulo reforzado J16 :

1. Fondo y función aplicable de la máquina de alisado de la placa acanalada de ángulo reforzado:

1)  En las industrias de construcción naval/ puente/ maquinaria de puerto, las placas acanaladas a menudo se usan para fortalecer el cuerpo mecánico de la construcción terminada;

2) Estas placas acanaladas se fabrican a partir de varias piezas (generalmente 3 ~ 6 piezas) de aceros angulares sobre una pieza de placa de acero de carbono grande;

3) Después de ser fabricado, los aceros en ángulo en las placas de endurecimiento se abulman fácilmente, lo que hace que la superficie de toda la unidad de placa sea desigual;

4)  Función de la máquina: Wuxi Jack Producto destacado: J Modelos M -Machine de alisión de la costilla de ángulo es para nivelar los aceros de ángulo superado mencionado anteriormente en las unidades de placa:

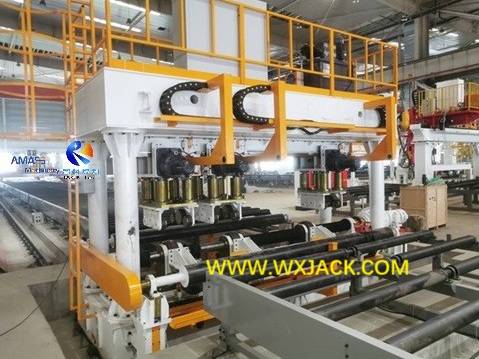

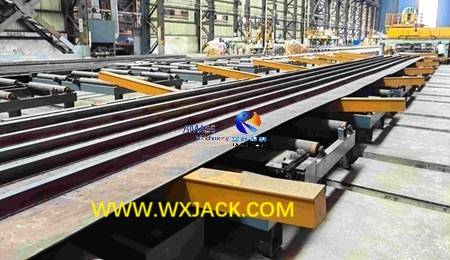

Un pedazo de una unidad de placas reforzadas de 30 metros de largo de largo de ancho de Wuxi Jack J16 , en el taller de clientes: ( Fig.1 )

2. VENTAJAS DE LA MÁQUINA DE ENTERNA DE ENTERENCIA DE RIGLIMIENTO DE ANGLO REJUNTO WUXI JACK:

1) Altamente automatización:  toda la operación se puede administrar con un trabajo fácil. Excepto la carga de la placa de refuerzo dentro y fuera, todos los trabajos restantes se procesan automáticamente, incluido el control del desplazamiento de la RAM;

2)  Posición precisa de los rodillos de alisado:

a) La posición de los aceros de ángulo fabricado en la placa difiere, dentro de cierto rango de variación de 450 ~ 600 mm;

b)  En consecuencia, durante la operación del enderezado de la placa de endurecimiento de ángulo, las unidades de alisado deben moverse lateralmente, para apuntar a los aceros angulares con precisión;

c) dicho desplazamiento de movimiento horizontal se maneja con control de circuito cerrado y se detecta con codificadores;

3)  Proceso de trabajo intuitivo: el operador solo necesita que clave en los parámetros de control al inicio del período de trabajo:

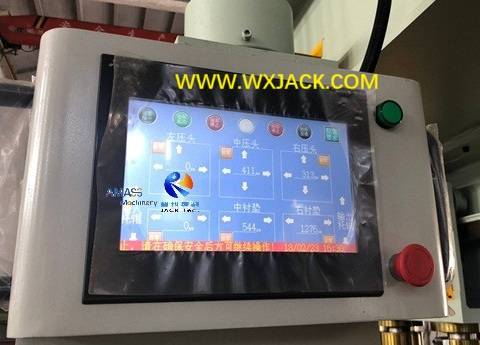

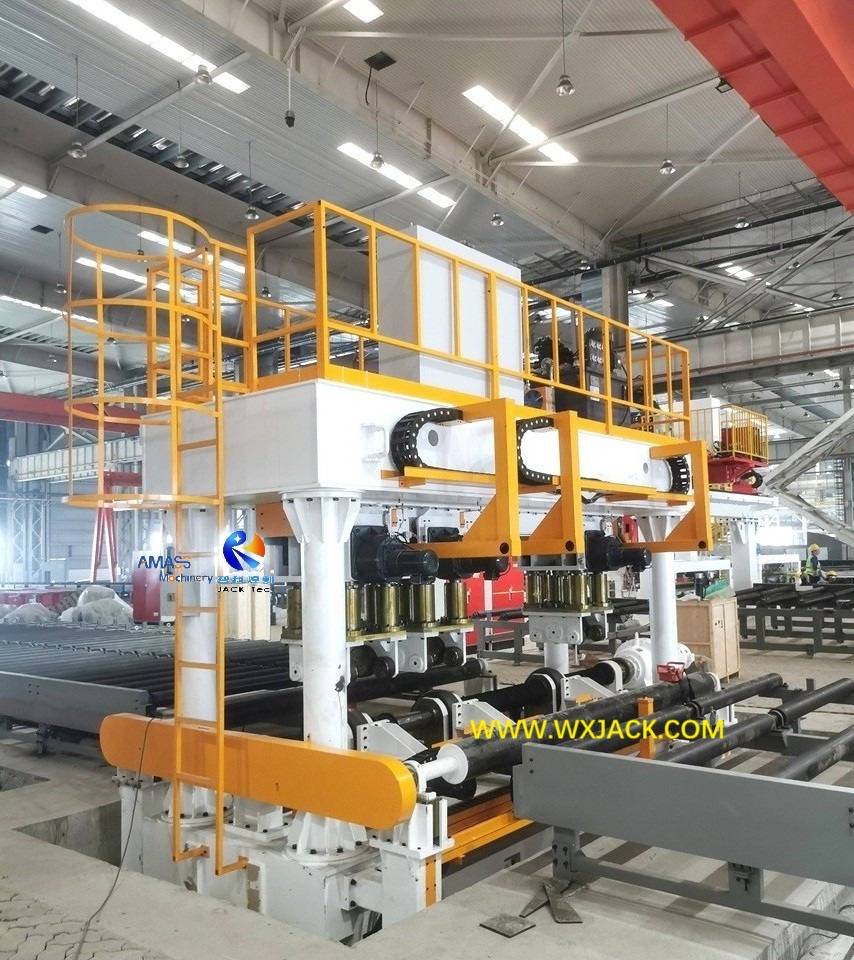

Monitor de tecnología avanzada HMI ( interfaz de máquina humana ) en Wuxi Jack J16 Máquina de alisado de placa de refuerzo de ángulo: ( Fig.2 )

3.  Equipo relacionado con un propósito similar sobre la estructura del metal enderezado:

1)  Máquina de alisado de acero de ángulo de la serie ASM : para enderezar la desviación longitudinal en un solo acero angular;

2)  Máquina de redondeo de borde de la serie RH: para desacreditar y eliminar ángulos afilados en los bordes de la unidad de placa acanalada;

3)  H Machine de enderezado del haz H: para enderezar la brida o la deformación longitudinal del haz H.

B. piezas de trabajo aplicables y operación de la máquina de alisado de la placa acanalada de ángulo reforzado J16 :

1. Número de aceros angulares en la unidad de placa:

1) Puede ser de 1 pieza a varias piezas en una unidad de placa, como 5 piezas:

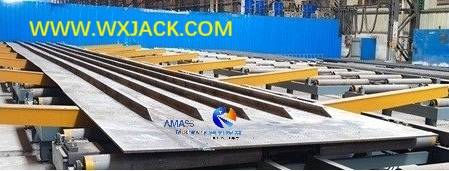

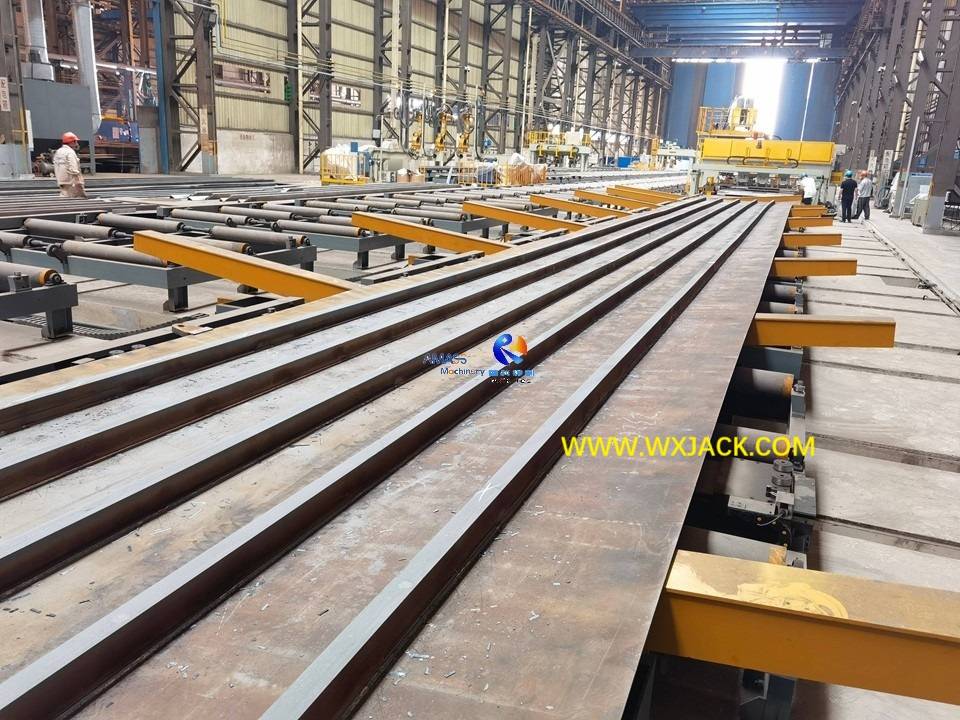

2)  Una placa de refuerzo de 5 ángulos , nivelada de la máquina Wuxi Jack J16 : ( Fig.3 )

3) Mientras tanto, hay 3 conjuntos de unidades de alisado en un conjunto de máquina modelo J16. Por lo tanto, las unidades de alisado deben ajustarse en sus posiciones laterales varias veces, para terminar la tarea de nivelación;

2. Ancho de la unidad de placa reforzada en una máquina de alisión de la placa de costilla de ángulo reforzado:

1) min. La solicitud de ancho en la unidad de placa reforzada es de 800 mm;

2)  Máx. El ancho de la placa reforzada que se puede ajustar en la zona de trabajo de la máquina modelo J16 es de 3000 mm;

3.  Rango de espesor de la unidad de placa de rigidez: de 6 mm a 16 mm. Este es el modelo ' j16 ' de;

4.  Rango de longitud de la unidad de placa de refuerzo: no hay restricción en el tamaño más corto y más largo. Siempre y cuando se pueda colocar en transportadores de entrada y salida de la máquina modelo J16;

5. Intervalos de acero ángulo en la unidad de la placa acanalada: como se mencionó anteriormente, este intervalo ajustable de aceros de ángulo fabricado en la unidad de placa reforzada es de 450 mm a 600 mm;

6. Material de la unidad de la placa de costilla: la mayoría de las condiciones mayoritarias, el cliente aplica la unidad de placa acuática de acero al carbono. Por supuesto, puede ser cualquier otro chapa disponible, como 16 mn/ acero inoxidable/ aleación ..., etc.;

7. Operación en J16 Máquina de alisado de placa de refuerzo de ángulo reforzado:

Todas las acciones principales de la máquina se controlan con software de técnica avanzada y sistema operativo integrado de hardware en la estación HMI :

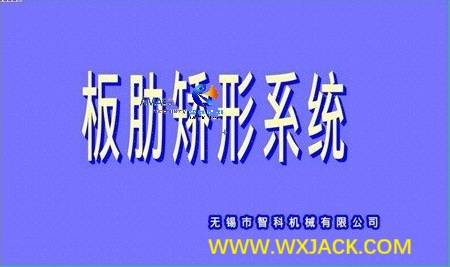

1) Interfaz operativa primaria de la máquina modelo Wuxi Jack J16 : ( Fig.4 )

a) Todos los principales movimientos de trabajo de la máquina se administran en esta interfaz;

b) tales como: encendido/ apagado; La bomba de aceite comienza/ apaga; Lámpara indicadora de encendido; Unidades de alisado 1 ~ 3 Comience encendido/ apagado, etc.

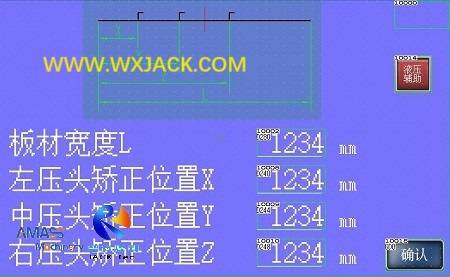

2) Interfaz de la unidad de alisado: ( Fig.5 )

a) En esta página de interfaz, el movimiento lateral y la posición de cada unidad de alisado se controlan con precisión;

b) el operador solo necesita clave en los parámetros de control de proceso correspondientes;

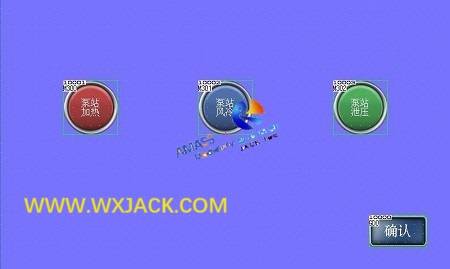

3) Interfaz de la estación hidráulica: ( Fig. 6 )

Propósito: El sistema hidráulico ofrece una fuerza pesada y una potencia confiable en la operación de alisado de la placa de refuerzo.

C. Estructura y unidades principales de J16 Máquina de alisado de placa de endurecimiento del ángulo reforzado:

1. Constructura de la máquina de alisado de la placa de costilla de ángulo J16 :

1)  Sitio de ejecución: esta máquina de diseño personalizada se implementa en la línea de producción de construcción naval a gran escala;

2)  tiene un conjunto de sólidos marco mecánico instalado de base fija, con transportadores de entrada y salida;

3)  Durante la operación, las piezas de trabajo se mueven a través de toda la zona de trabajo de la máquina y están niveladas simultáneamente;

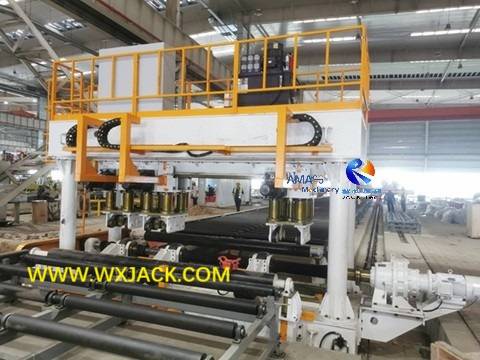

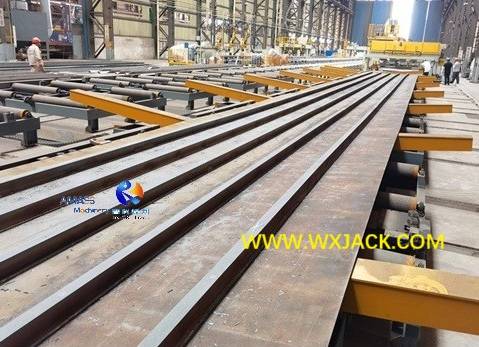

4)  Sitio operativo de Wuxi Jack J16 Model Machine, en la instalación de construcción naval del cliente : ( Fig.7 )

2. Unidades principales en J16 Máquina de alisado de placa de refuerzo de ángulo:

1)  cama base mecánica, con plataforma de sostenimiento de pieza de estilo de conexión a tierra;

2) Reductor de motor de conducción primario;

3) 4 piezas de columnas verticales transversales redondas;

4) plataforma superior, para colocar en la placa de control y la estación de bomba hidráulica;

5)  3 conjuntos de unidad de alisado acoplado instalado superior e inferior;

6)  transportadores de entrada y salida, su longitud puede ser designada por el cliente;

7)  Sistema de control y control eléctrico;

8)  Sistema de accionamiento hidráulico y estación.

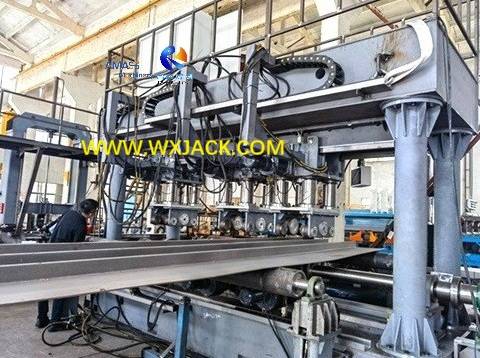

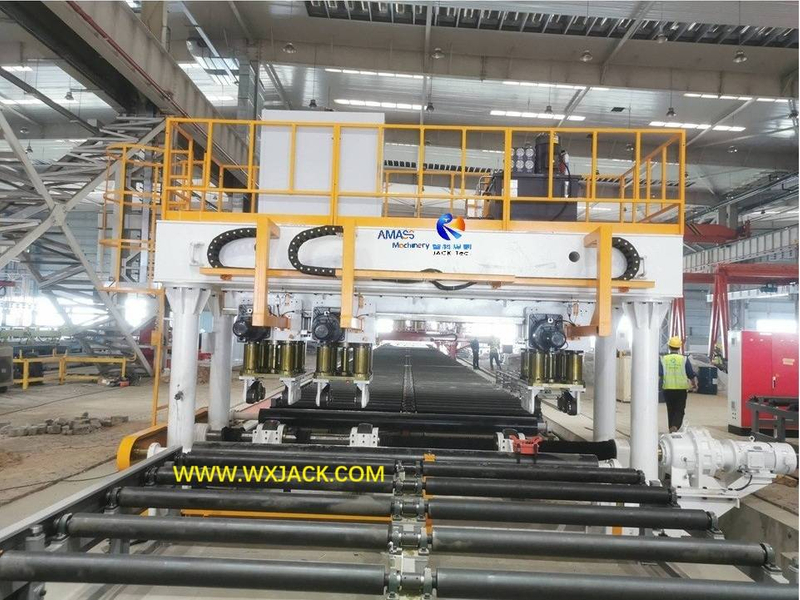

MARCO PRINCIPAL UNIDAD CENTRAL DE WUXI JACK J16 Máquina de alisado de la costilla de ángulo reforzado en la fábrica de clientes: ( Fig.8 )

D. Características técnicas de la máquina de alisarse de la placa de costilla de ángulo reforzado J16 :

1. 3 conjuntos de unidades de alisado en ángulo Máquina de alisado de placa de refuerzo:

1) Modo de trabajo: los 3 conjuntos de unidades de alisado pueden funcionar como equipo o individualmente;

2) su movimiento horizontal se conduce con reductor del motor, detectado con codificador, protegido con interruptores de límite eléctrico y paradas duras mecánicas;

3) La acción crítica del enderezado de la carrera hacia abajo se alimenta con cilindros de aceite hidráulico y se opera con 2 etapas de ajuste rápido y de alquiler;

4) Cada conjunto de unidad de alisado tiene 1 pieza de rodillo de alisado ensamblado superior e inferior, siempre se mueve en la fase y tiene el eje central co-lineal;

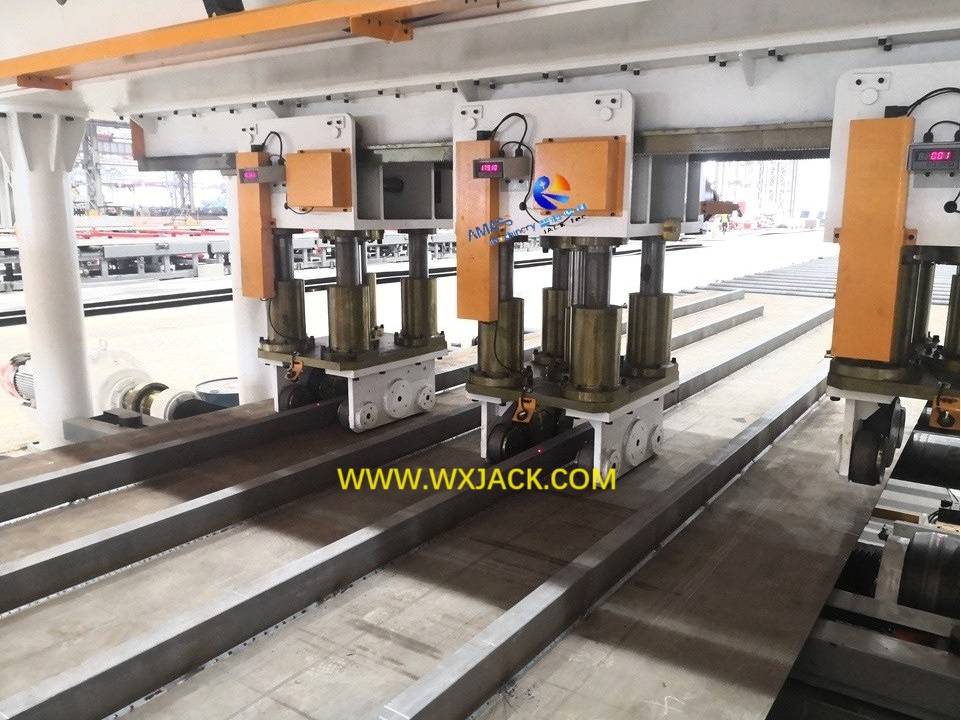

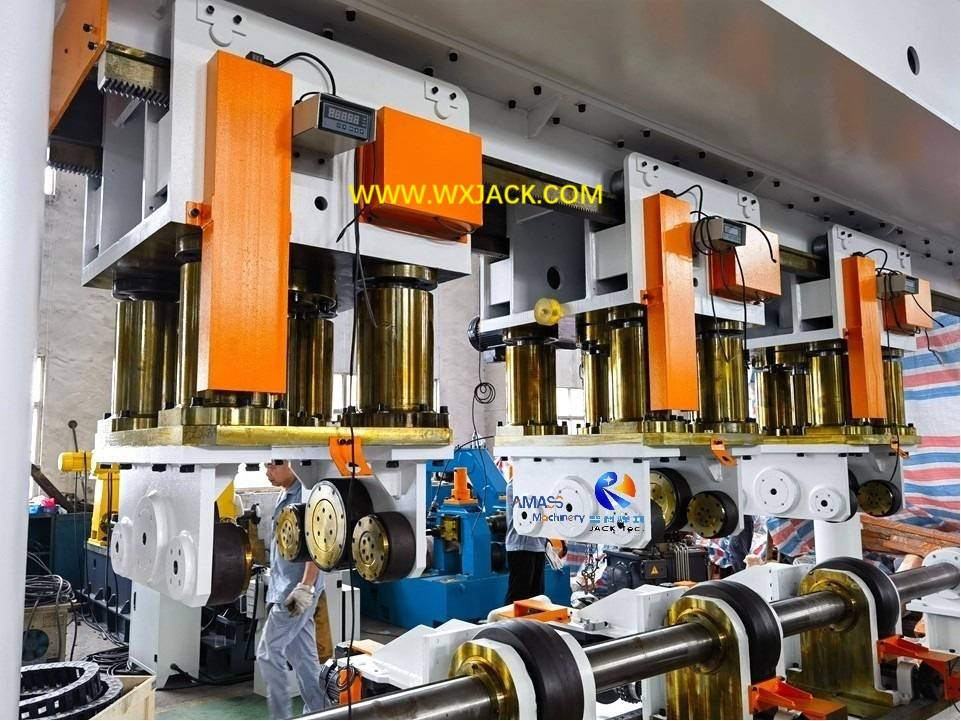

5) 3 conjuntos de unidades de alisado en Wuxi Jack J16 Model Máquina: ( Fig.9 )

2.  Sosteniendo y transportando piezas de trabajo hacia y a través de la máquina de alisado de la placa acanalada de ángulo:

1) Cantidad: hay 1 pieza de rodillo de soporte respectivamente, que se instala en el lado delantero y trasero del marco principal mecánico, para sostener y guiar piezas de trabajo que avanzan a través de la máquina;

2) Drive: estos 2 rodillos de soporte son una unidad hidráulica, con un trazo de elevación de 40 mm. Los 2 rodillos pueden elevarse por separado;

3) Transmisión: los 2 rodillos de soporte se integran con el rodillo de alisado de fondo mediante el acoplador de la rueda dentada de cadena;

4)  Posiciones verticales: su posición inferior puede ser 20 mm más baja que los transportadores de la máquina; Posición superior 20 mm más alta que la de los transportadores;

Vista sobre las 2 piezas de rodillos de soporte en Wuxi Jack Cliente Instalada Manaina del Modelo J16 : ( Fig.10 )

E.  Parámetros técnicos de la máquina de alisado de la placa de refuerzo del ángulo reforzado J16 :
