Máquina de alisado de elemento de placa de refuerzo hidráulico de alta calidad de alta calidad

A. Uso y aplicación de la máquina de alisado de la unidad de placa J20 / J28 :

1. PIEZAS DE TRABAJO DE LA MÁQUINA DE ENTRADA DE LA UNIDAD DE LA PLACA CINTA:

Viga de haz de sección grande o de cuadro de sección grande:

En el campo de la maquinaria de puerto y la fabricación de maquinaria de elevación, hay una especie de piezas de trabajo importantes que sirven como miembro de la estructura de metal elemental del ensamblaje en la máquina integral:

1) La altura de la sección transversal está en el rango de 1000 ~ 1500 mm;

2) El ancho de la sección transversal está en el rango de 1500 ~ 3000 mm;

3) La longitud total de la pieza de trabajo está en el rango de 20 ~ 30m;

Para asegurarse de que estas vigas de caja de sección tengan suficiente resistencia integral, hay elemento de placa acanalada, o llamado elemento de placa de refuerzo, para fabricar dentro de las vigas: ( Fig.1 )

Lo que es: consulte la imagen adjunta y arriba. Una pieza de placa de acero, en su superficie superior, con una o tres o más piezas de refuerzos o costillas en paralelo, para hacer la placa con suficiente rigidez, para el siguiente paso de producir haz de sección grande o haz de caja de sección grande;

2. Función de la máquina: la máquina de alisarse de la placa acanalada de la serie J es para alisar los refuerzos en la unidad de la placa, después de que estos refuerzos se soldan sobre la placa.

B. Vista técnica sobre la máquina de alisado de la unidad de placa acanalada J20 / J28 :

1. Principio de operación de la máquina de alisado del elemento de la placa de refuerzo:

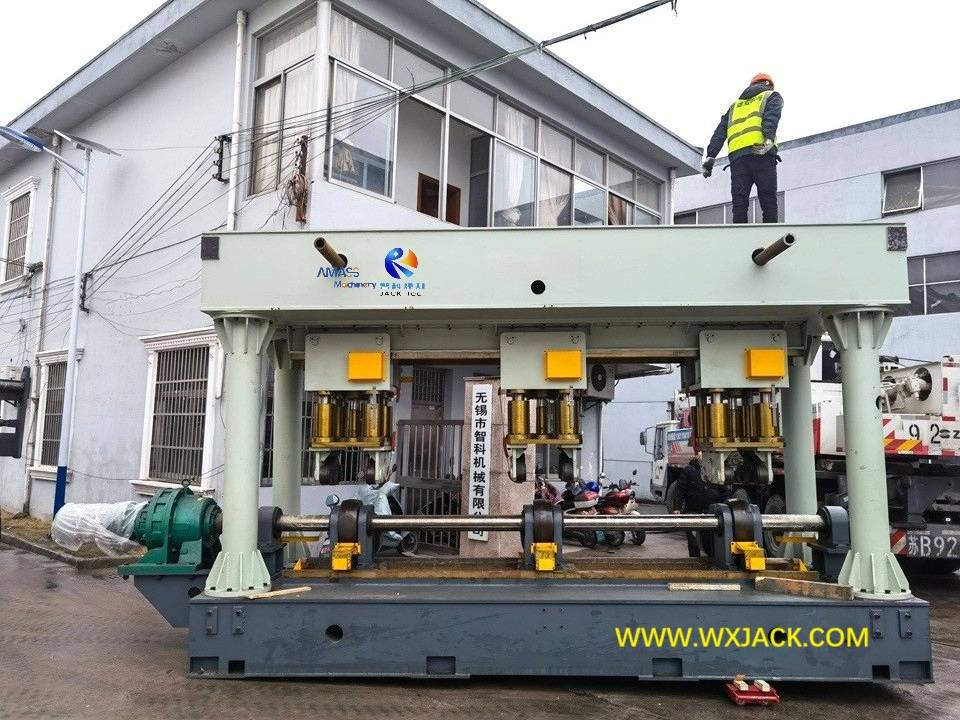

Consulte la foto adjunta y a continuación tomada en el taller de Wuxi Jack, durante la puesta en marcha de la máquina : ( Fig.2 )

1) Teoría general: la máquina adopta la forma de trabajo de la pieza de trabajo que pasa a través de su marco principal mecánico, y se enderezó al mismo tiempo. Esto es similar a la máquina de enderezado del haz H y la máquina de alisado de acero angular;

2)  Cada una de la unidad de alisado es la combinación de dos pares de rodillos de alisado superior, con una pieza de rodillo de alisado de fondo. Los rodillos de alisado superior se mueven hacia abajo, y el rodillo de alisado inferior simplemente gira;

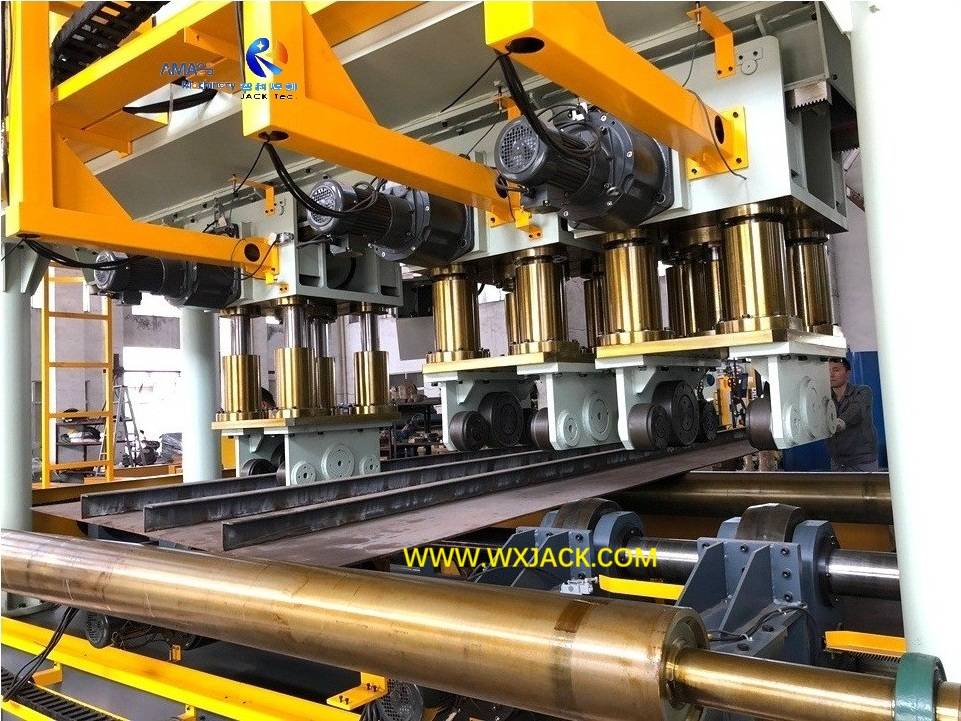

3)  Durante el trabajo, la placa de refuerzo se mueve a través del espacio libre entre los rodillos superior e inferior, y se enderezó al mismo tiempo. Ver a continuación: ( Fig.3 )

4)  Cantidad de la unidad de alisado: hay tres grupos de unidades de alisión instaladas en un conjunto de la máquina. Entonces, hasta tres piezas de placa de refuerzo / placa de costilla en la unidad de la placa se pueden enderezar simultáneamente.

2. Unidades principales de la unidad de alisado de la unidad de placa de costilla:

Esta máquina está compuesta principalmente de:

1)  Cuerpo de pórtico de caja estacionaria Cuerpo principal;

2) 3 conjuntos de unidades de alisado;

3)  2 piezas de rodillos de soporte;

4) tablas de rodillos transportadores de entrada y salida;

5)  sistema hidráulico;

6)  sistema de control eléctrico;

3 .

1) El paso de operación principal: el movimiento vertical hacia arriba y hacia abajo de los rodillos de alisado superior/ rodillos de soporte se conduce con un sistema hidráulico, proporcionando suficiente fuerza impulsora fuerte;

2) Movimientos complementarios: el movimiento transversal de los rodillos de alisado superior/ revuelto de los rodillos de alisado de fondo/ rotación de rodillos transportadores para enviar una pieza de trabajo, todos son impulsados ​​con diferentes reductores de motor;

4. Diseño general de la máquina de alisado del elemento de la placa acanalada:

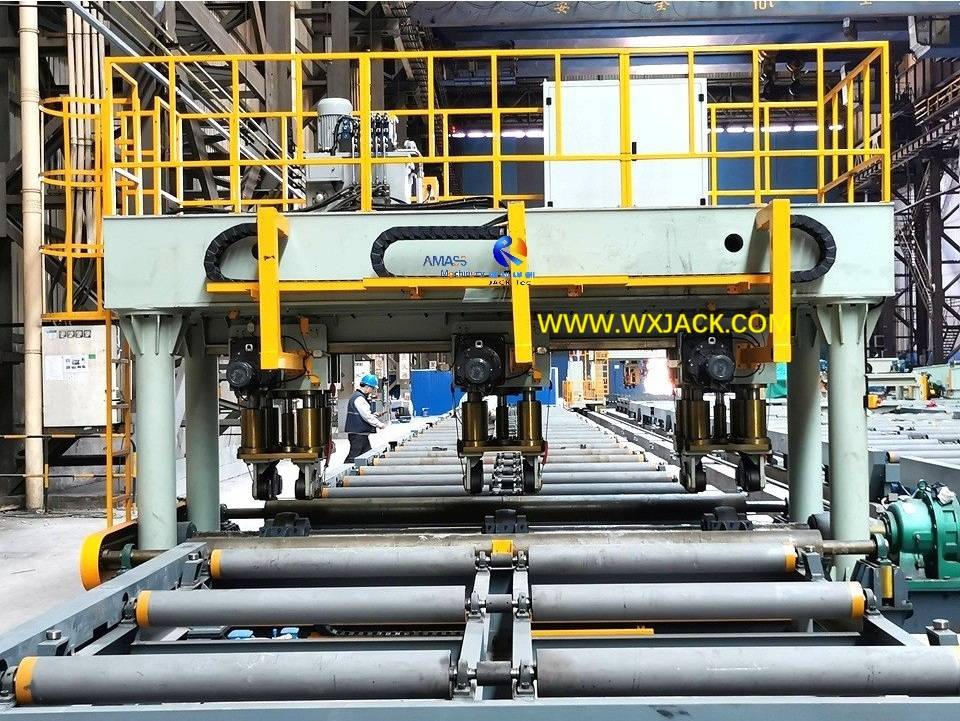

Verifique la foto adjunta y abajo: ( Fig.4 )

1) Unidad de soporte: la placa de control eléctrico y la estación de bomba hidráulica se colocan en la plataforma superior del marco principal de la máquina. Esto es para salvar la ocupación de la tierra;

2) El acceso a la plataforma superior es a través de la escalera. La escalera y la barandilla de la plataforma están hechas de tubos cuadrados de 30*30 mm. La escalera se ajusta en el lado lateral del marco de pórtico;

3) La unidad de función central se ensambla dentro del haz de la caja, en el lecho base de la máquina. Esto no solo brinda protección en la unidad de funciones, sino lo más importante, evitando que los operadores se acercan a las unidades de rodadura, para asegurarse de que la operación segura en el sitio;

5.  Sistema de control eléctrico de la máquina de alisado de la unidad de placa de refuerzo:

1) Composición: el sistema de control de esta máquina incluye placa de control eléctrico y panel de operación remoto;

2)  Marca: todos los elementos eléctricos del sistema de control se compran a proveedores de renombre chino o de renombre en el extranjero, incluido PLC/ Air Breaker/ Contactor/ Relay, etc.;

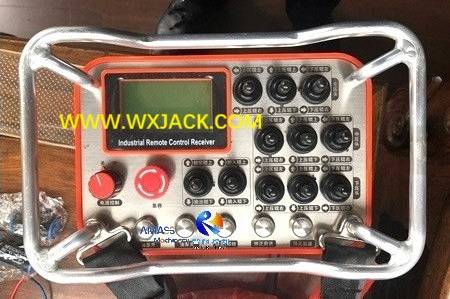

3)  Operación: todos los botones/ interruptores de alternancia en las acciones de trabajo de control están integrados en el panel remoto: ( Fig.5 )

4) Velocidad de enderezado: como diseño predeterminado, como todos los otros tipos de máquinas de alisión de estructura de acero, como los aceros h de haz/ ángulo H, la velocidad de alisado de la placa acanalada aquí también es constante. Por supuesto, si el cliente solicita, podemos proporcionar una velocidad de alisado ajustable.

C. Operación en J20 / J28 Máquina de alisado de la unidad de costilla:

Discutimos esto en la secuencia del proceso de trabajo de la máquina.

1. Máquina de alisado de la unidad de placa de la pieza de trabajo:

1)  La pieza de trabajo se alimenta en el cuerpo principal del marco de pórtico a través del transportador de entrada;

2) Los rodillos de soporte mencionados anteriormente son para elevar la pieza de trabajo y ponerla en el rodillo de alisado inferior. Su transmisión revuelta se dedica a la de los rodillos de alisado de fondo mediante parejas de sótbelo de cadena;

3) Para este propósito, los rodillos de soporte tienen un trazo vertical de 40 mm conducido con cilindro hidráulico. Cuando la máquina está en alisado, su superficie es 20 mm más baja que la del transportador de entrada; Cuando se envía una pieza de trabajo, se eleva y tiene su superficie de 20 mm más alta que la del transportador de entrada, soportando la pieza de trabajo y luego baja la pieza de trabajo en el rodillo de alisado inferior;

4) Para el fácil control de la manipulación de la pieza de trabajo con esta máquina, los rodillos de soporte delantero y trasero funcionan individualmente; Sus posiciones extremas de la parte superior e inferior están en el mismo nivel;

2. Proceso de alisado en la unidad de risa de la unidad de placa acanalada:

1) La superficie de los rodillos enderecientes del fondo es 5 mm más alta que la del transportador;

2) Esto significa que, cuando esta máquina está en alisado, tanto los rodillos de soporte delantero como trasero y los rodillos transportadores tienen su altura de la superficie más baja que la de los rodillos de alisado inferior;

3) De esta manera, los rodillos de soporte y los rodillos transportadores no se verán afectados con el proceso de enderezado y se protegerán en el mayor grado.

D. Referencia de diseño de J20 / J28 Máquina de alisado del elemento de placa de refuerzo:

Como la gran maquinaria que se aplica en la maquinaria del puerto/ construcción naval, esta máquina de alisado de elementos de placa de refuerzo está diseñada por el equipo de ingeniería de Wuxi Jack,  estrictamente conforme a los estándares nacionales correspondientes:

1. JB5226.2 《Estándar de seguridad en maquinaria mecánica y unidades eléctricas》

2. GB4064  《Guía sobre la seguridad de las unidades eléctricas》

3. GB6988  《Dibujo eléctrico》

4.  GB/T1184 《Tolerancia de posición y posición》

5. GB/T1800.3 《Límite y ajuste》

6.  GB4884  《Notación del conductor aislado》

7.  GB/T3384 《Requisitos técnicos generales sobre el paquete de productos electromecánicos》

E. Parámetros técnicos de la máquina de alisado del elemento de la placa acanalada J20 / J28 :
