Alcance y uso de la máquina cortadora CNC compleja

1. La aplicación del complejo de máquinas cortadoras CNC:

1) En las páginas de productos de 'Máquina de corte CNC', y 'Máquina cortadora de llama CNC', y 'Máquina cortadora de llama por plasma CNC', presentamos esta familia de productos de equipos de primera operación ampliamente utilizados para corte de placas;
2) En la aplicación práctica, estas máquinas de corte CNC no solo se aplican como equipos individuales, sino que a veces también se diseñan, producen y ponen en uso en las instalaciones del cliente en forma de un complejo de máquinas, para satisfacer las demandas más complicadas y personalizadas de los clientes.

2. Formulario de aplicación del complejo de máquinas cortadoras CNC:

El complejo de la máquina de corte CNC puede consistir en:

1) Función integrada en una máquina: Por ejemplo, combinar una máquina cortadora por llama CNC y una máquina perforadora CNC para componerla en una máquina perforadora y cortadora de placas CNC;
2) Grupos de máquinas integrados: Por ejemplo, combinar varios conjuntos de máquinas cortadoras por llama por plasma CNC de diferentes configuraciones, para componerlas en un centro de corte;
3) Rieles comunes de la máquina cortadora CNC: Por ejemplo, la máquina cortadora por llama por plasma CNC y la máquina cortadora por llama por plasma CNC comparten el mismo paralelo de rieles de corte.

3. El beneficio del complejo de máquina cortadora por llama por plasma CNC:

1) Ahorre presupuesto en la compra de equipos con la instalación de una máquina perforadora y cortadora de placas CNC tan versátil;
2) Ahorre la ocupación del terreno del taller con la máquina cortadora CNC integrada;
3) Disposición flexible de la máquina cortadora CNC puesta en uso y operación, adaptándose a los diversos requisitos de los clientes;
4) Capacidad de procesar placas metálicas de tamaños o requisitos especiales, que es imposible procesar con una sola máquina de corte CNC individual;

5) Para obtener una revisión rápida y general de la familia de productos de la máquina cortadora por plasma CNC con llama, visite la página web de diapositivas de resumen 'Descripción general de la máquina cortadora CNC Wuxi JACK'.

Aquí tomamos tres ejemplos para ilustrar el complejo de la máquina cortadora por llama por plasma CNC.

Aplicación del complejo de máquinas cortadoras CNC Wuxi JACK

Máquina perforadora y cortadora de placas CNC

1. Función de la máquina perforadora y cortadora de placas CNC:

1) Máquina perforadora y cortadora de placas CNC es la integración de la máquina cortadora por llama CNC y la máquina perforadora CNC: bajo el control del CNC, la máquina puede realizar cortes con llama, así como perforaciones en la posición designada en la placa de acero;
2) En la máquina perforadora y cortadora de placas CNC, el máximo.el espesor para oxicorte es de 100 mm;El máximo.el espesor para perforar agujeros es de 80 mm;
3) Los orificios perforados cortados con la máquina perforadora y cortadora de placas CNC son del tipo sin rosca, ya sea en estilo simple, plural o grupal.El diámetro, la posición y la cantidad de orificios perforados se pueden controlar con precisión en la máquina perforadora y cortadora de placas CNC;
4) El corte por llama se realiza de la misma manera que la máquina de corte por llama CNC ordinaria;La perforación de agujeros se realiza mediante un cabezal de perforación mecánico.

2. Disposición de configuración de la máquina perforadora y cortadora de placas CNC:

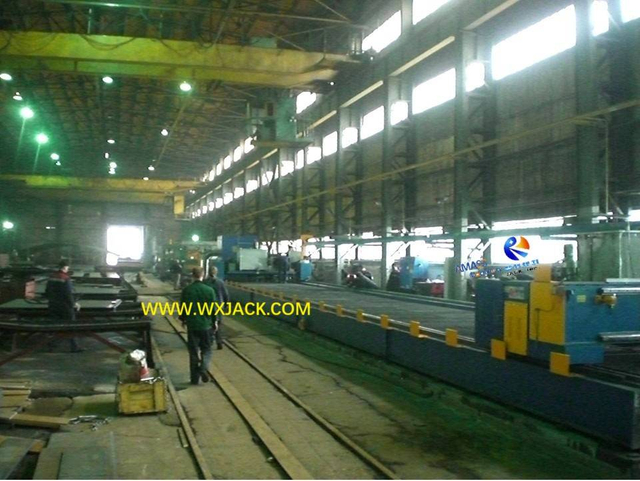

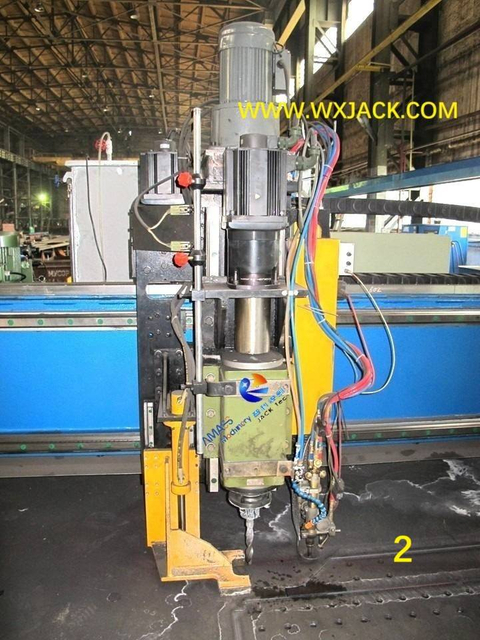

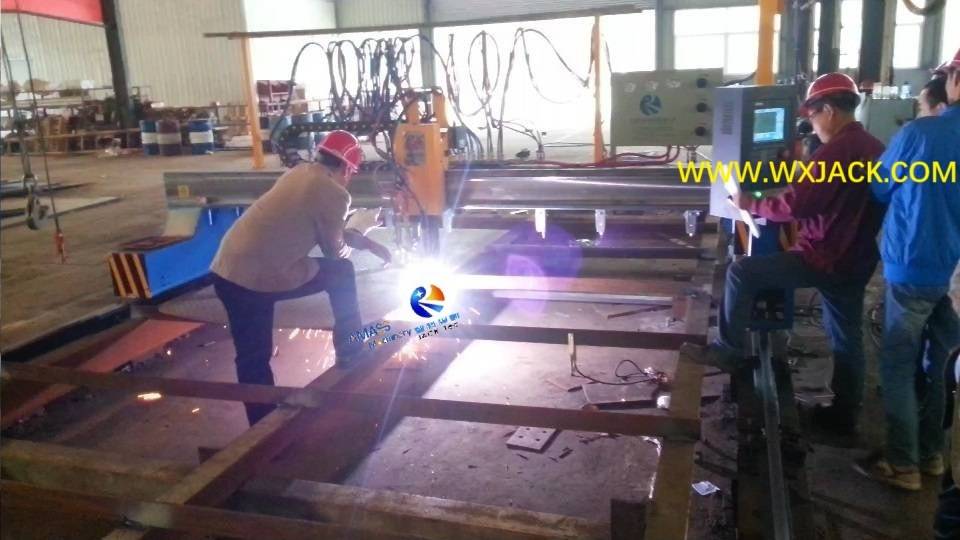

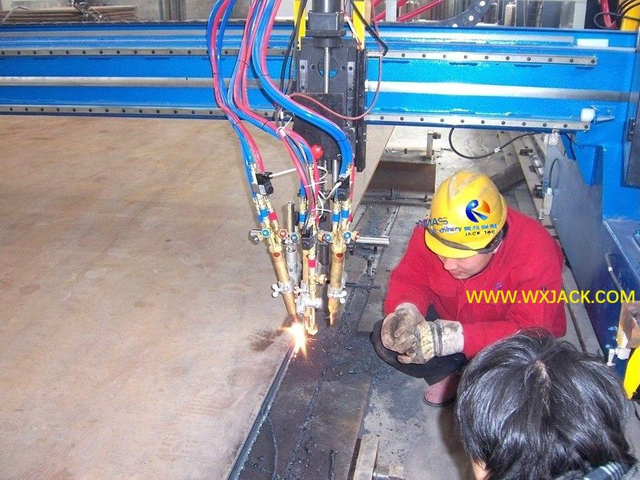

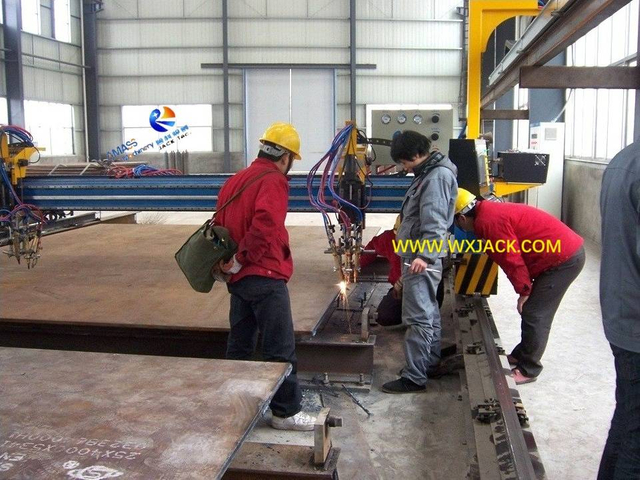

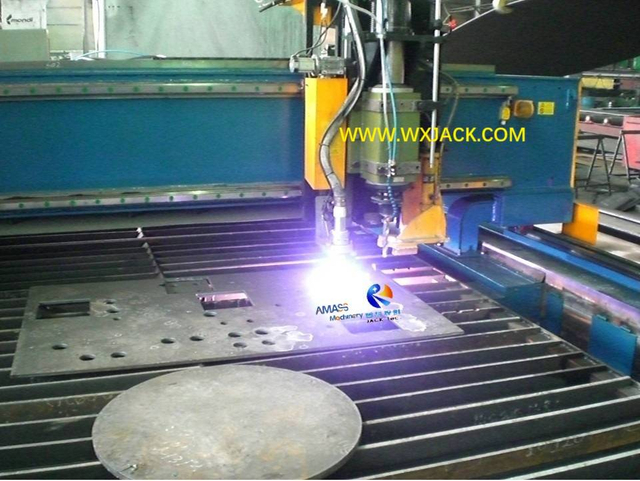

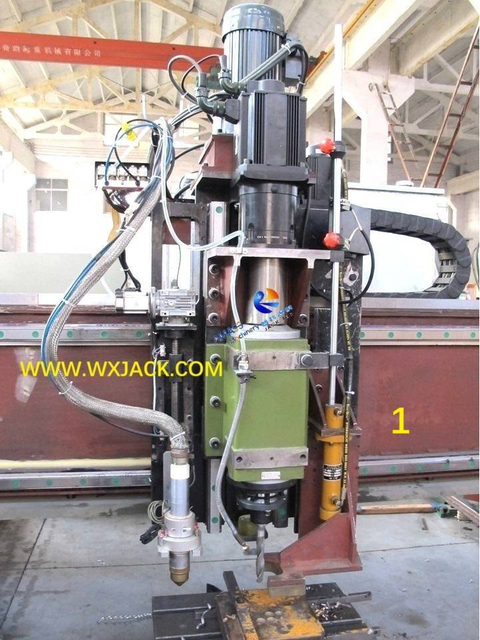

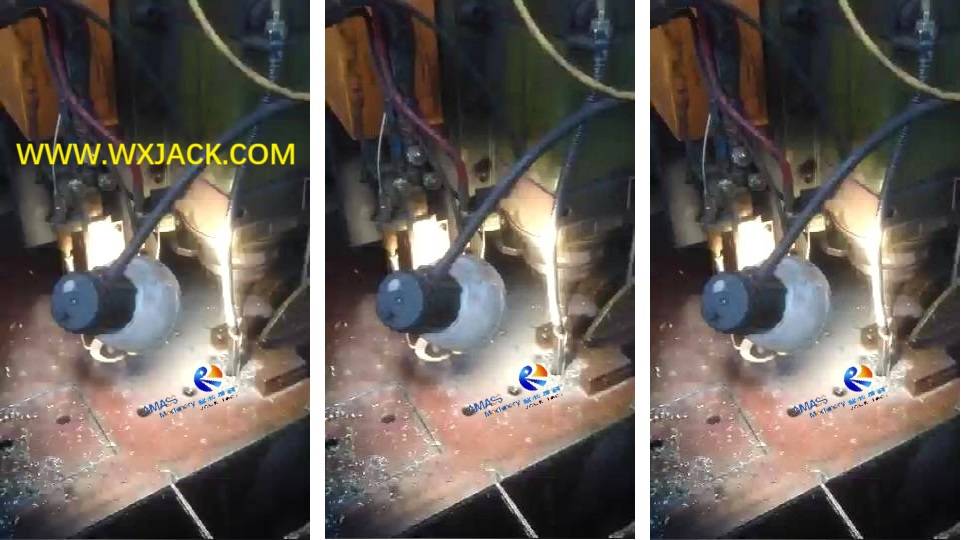

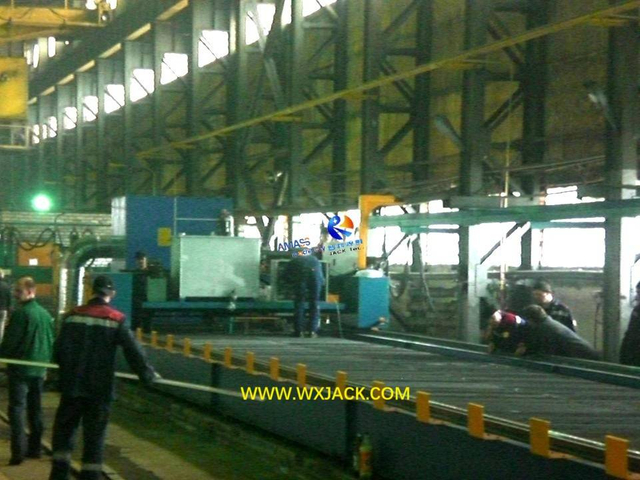

1) El 1^calle foto: Durante el funcionamiento del complejo de máquinas cortadoras CNC, se coloca una placa de acero sobre la plataforma de corte y se presiona firmemente mediante un círculo de gatos hidráulicos que rodean la plataforma;

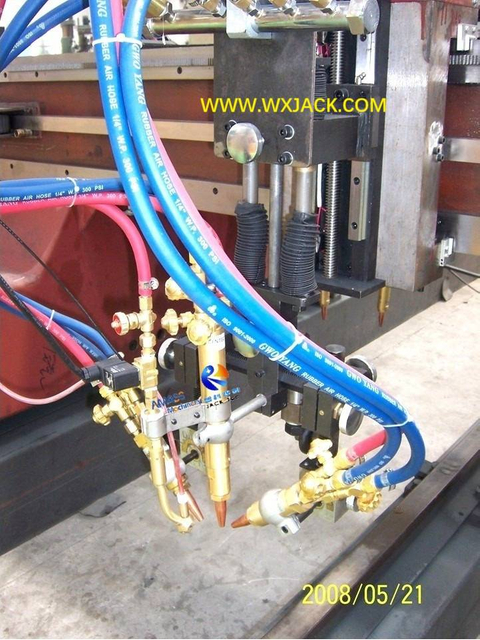

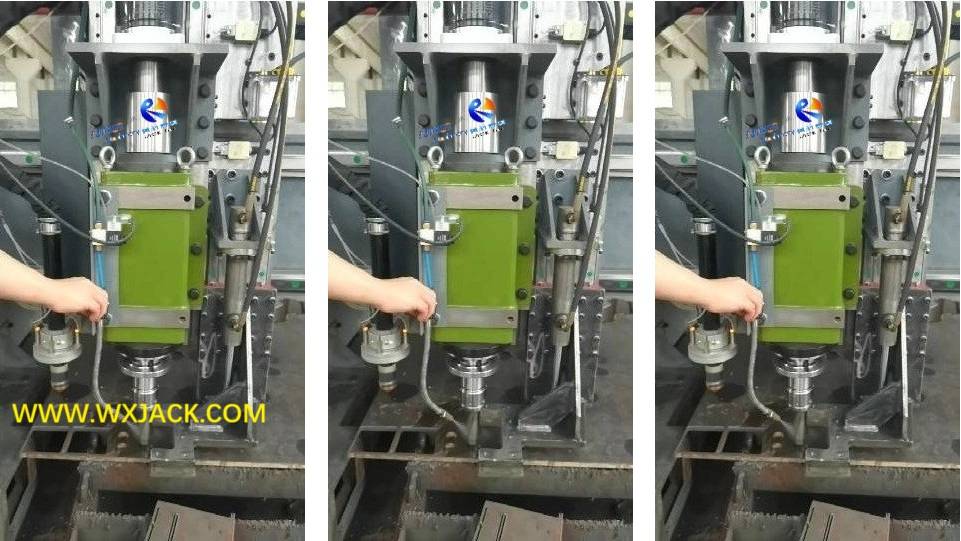

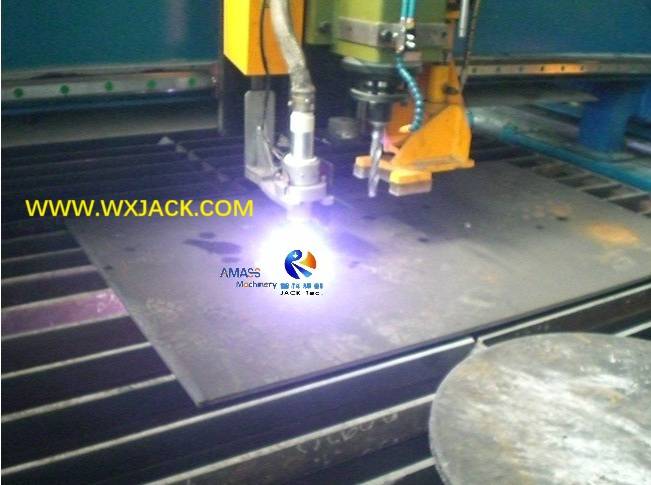

2) El 1^calle foto: El soplete oxicorte CNC y el cabezal de perforación comparten la misma pieza de carro móvil, que está instalado en la viga frontal de la máquina perforadora y cortadora de placas CNC;

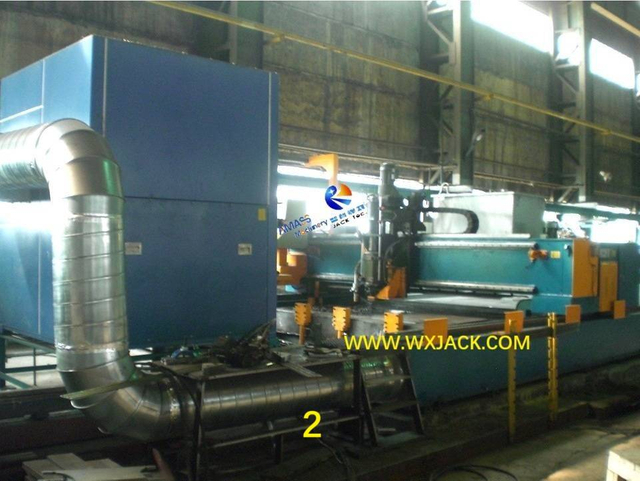

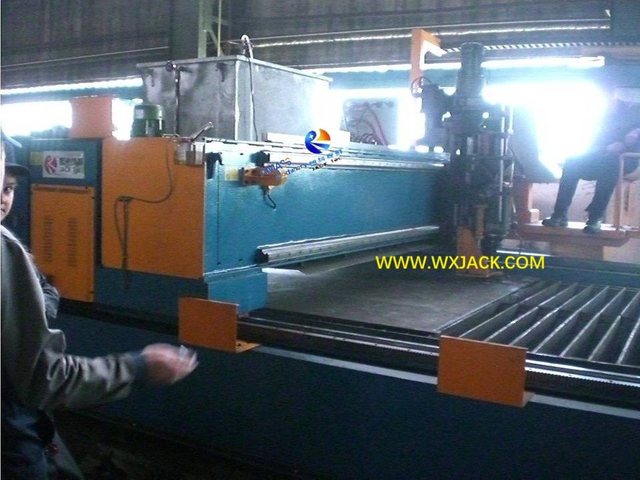

3) Los 2^{Dakota del Norte} foto: La máquina perforadora y cortadora de placas CNC cuenta con un sistema de enfriamiento de perforación: incluye unidad de pulverización de refrigerante, tanque de circulación de refrigerante de fluido de corte, válvula hidráulica y bomba.El sistema de refrigeración funciona de forma automática;

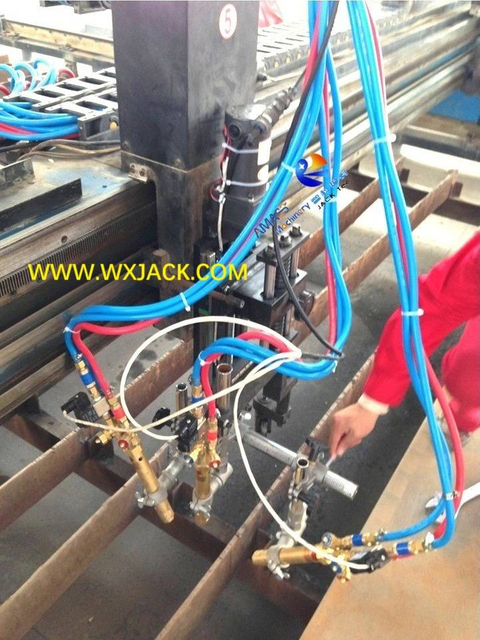

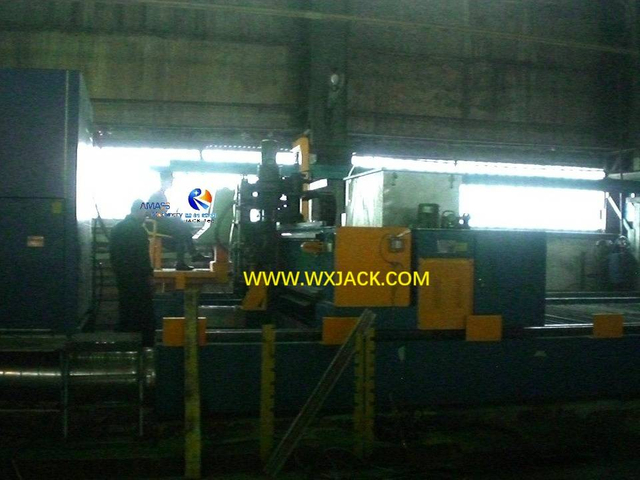

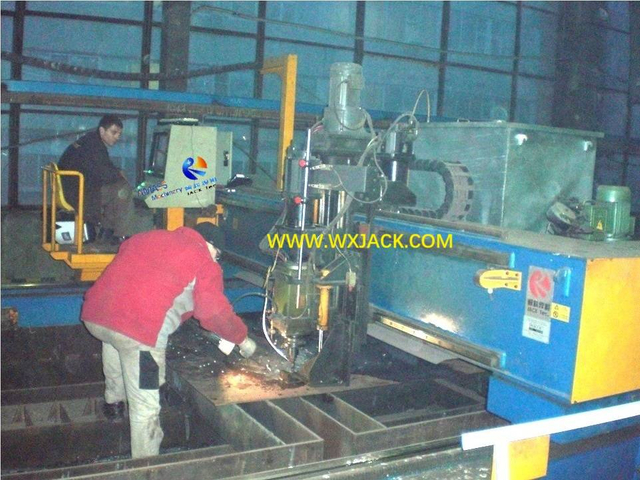

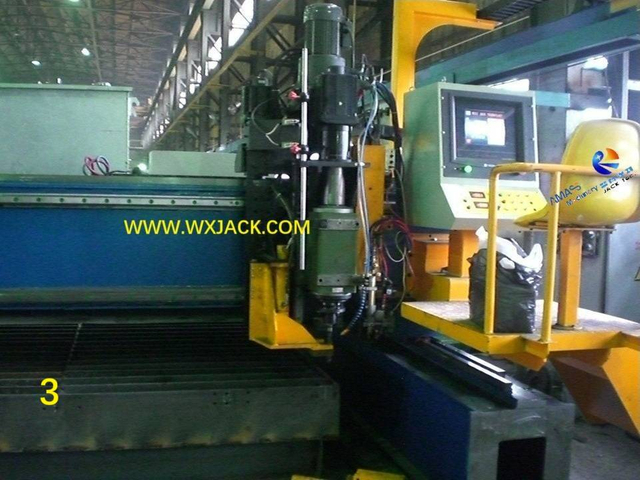

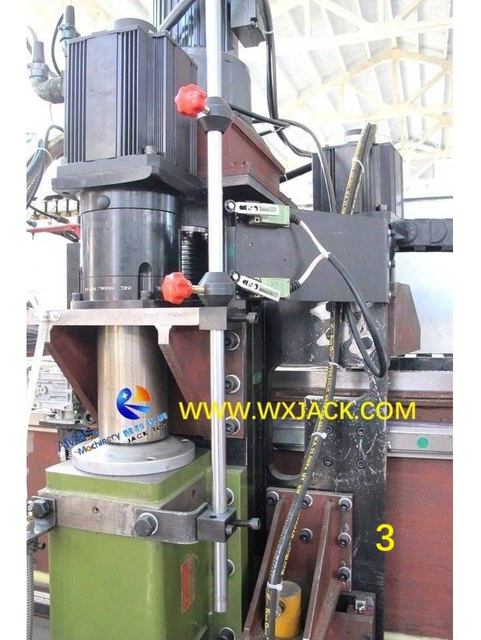

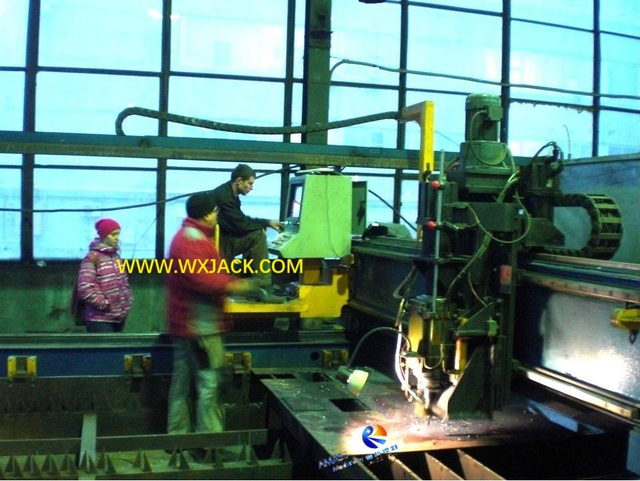

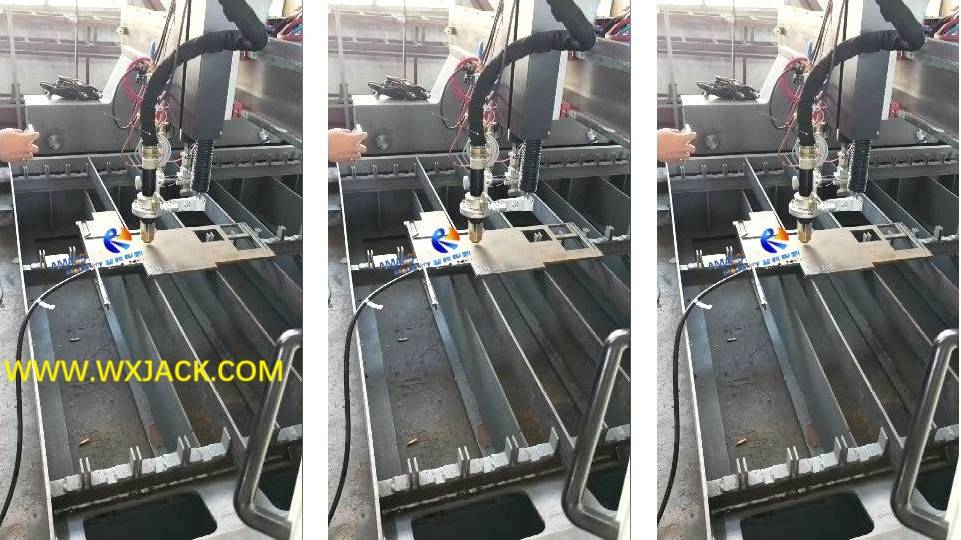

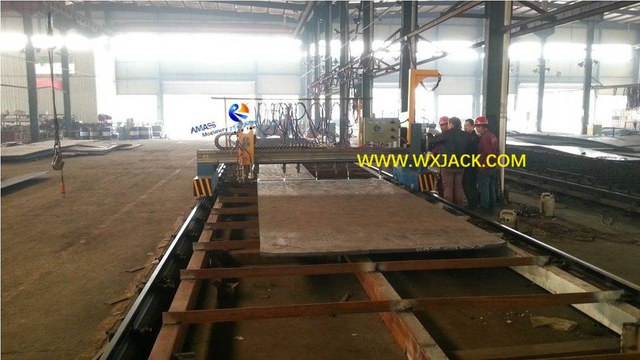

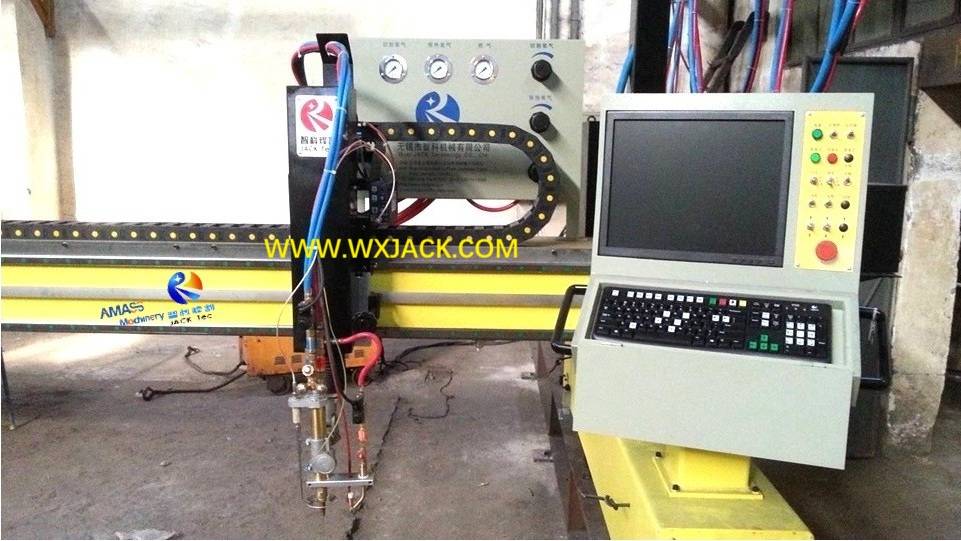

4) Los 3^tercero y 4^th Fotos: Durante el trabajo de la máquina perforadora y cortadora de placas CNC, el operador se sienta en la estación de operación del equipo, que consta de un controlador CNC, un panel operativo del complejo de la máquina cortadora CNC, un panel regulador de gas de corte por llama y una silla.El enrutamiento de los cables y el gas de corte en dirección longitudinal se realiza a través de una bandeja de cables elevada junto a la plataforma de corte de la máquina perforadora y cortadora de placas CNC, y recorre todo el camino a lo largo de la pared del taller.

3. Producción de máquinas perforadoras y cortadoras de placas CNC:

1) En este complejo de máquinas de corte CNC, el soplete de corte y el cabezal de perforación tienen tres grados de libertad:

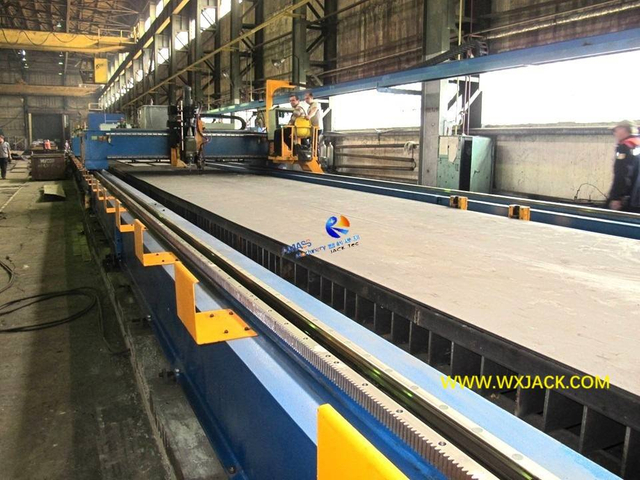

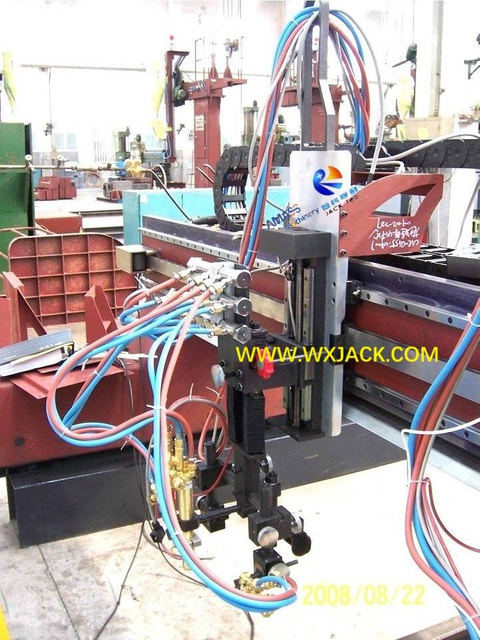

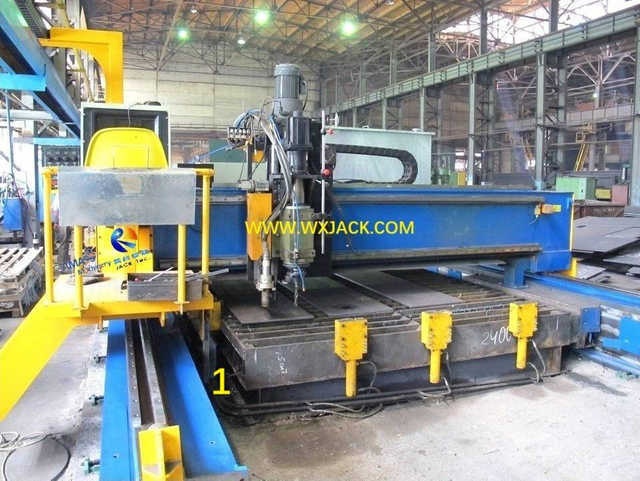

a) el 1^calle y 2^{Dakota del Norte} Fotos: Eje X a lo largo de viga transversal, accionado con servomotor del carro móvil, guiado con guía lineal precisa y transmitido con cremallera;

b) Eje Y a lo largo de la dirección longitudinal de la plataforma de corte, accionado por un servomotor del pórtico móvil;
C) Eje Z en dirección vertical, accionado por motor de CA y guiado con guía lineal precisa;
d) Durante el funcionamiento de la máquina perforadora y cortadora de placas CNC, el cambio entre corte con llama y perforación de orificios se manipula mediante un botón de interruptor;

2) Bastidor de pórtico mecánico de la máquina perforadora y cortadora de placas CNC:

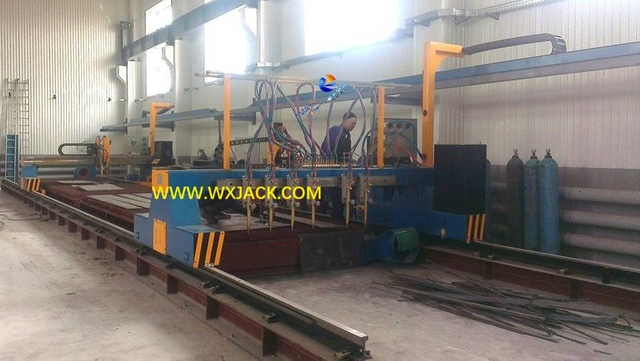

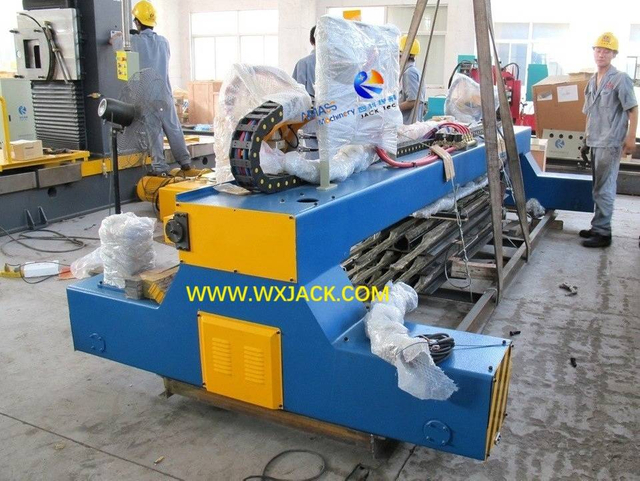

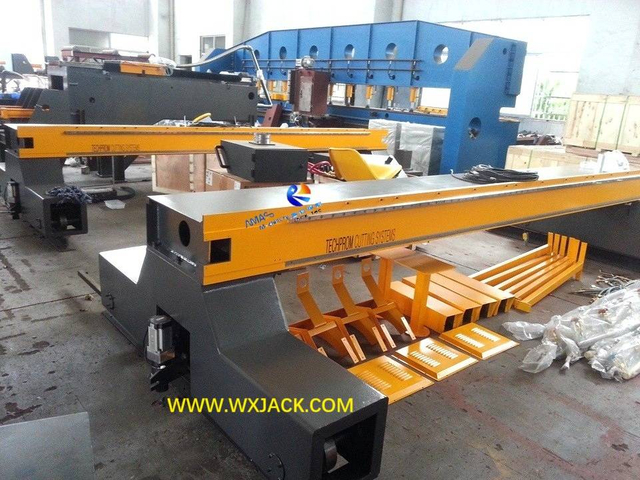

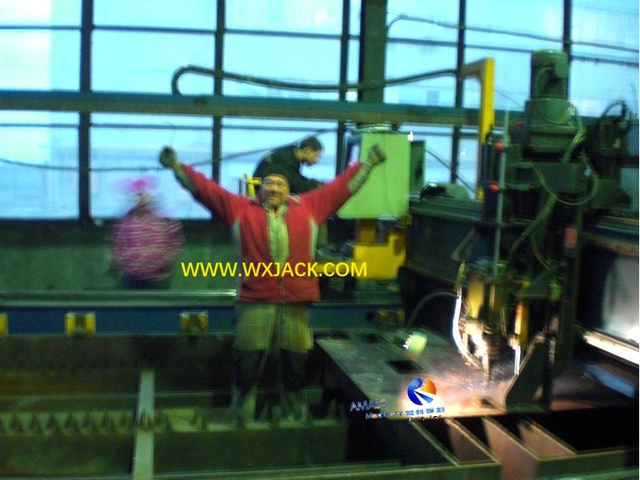

a) Los 3^tercero foto: El pórtico móvil tiene una sección transversal de estructura de doble caja, lo que le da al funcionamiento del pórtico más estabilidad, durabilidad y resistencia, lo que puede soportar el impacto de la perforación a largo plazo en la máquina cortadora CNC;
b) La estructura de la caja frontal es similar a la viga de pórtico de la máquina cortadora por llama CNC ordinaria, con un carro móvil y un soplete de corte/cabezal de perforación instalados;
C) La estructura de la caja trasera tiene en su superficie superior la ubicación del tanque de refrigerante de fluido de corte;

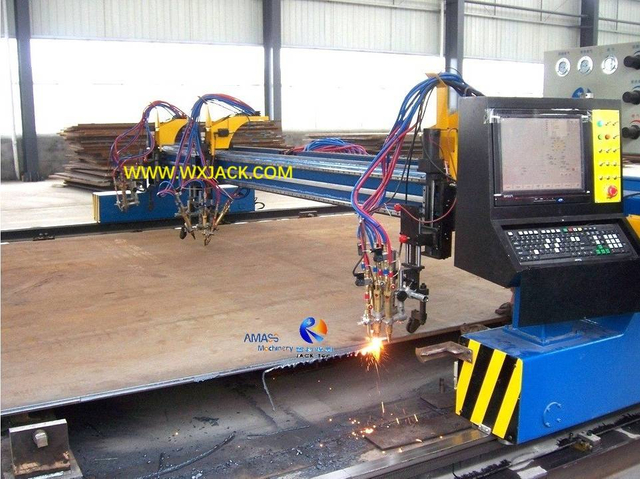

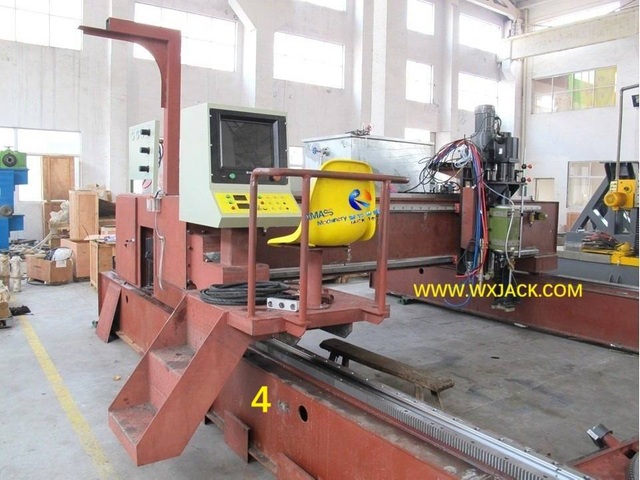

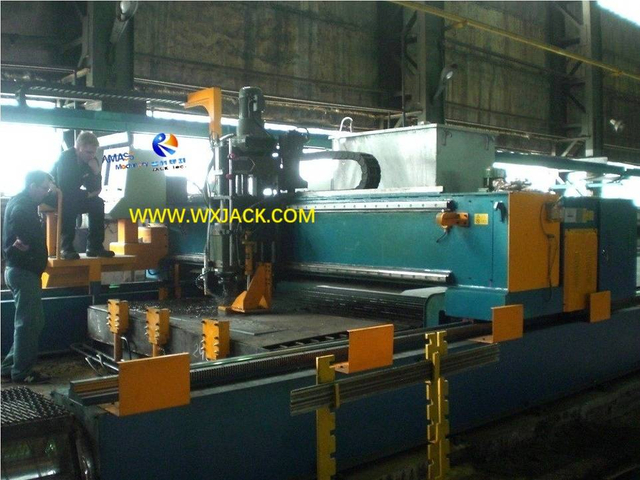

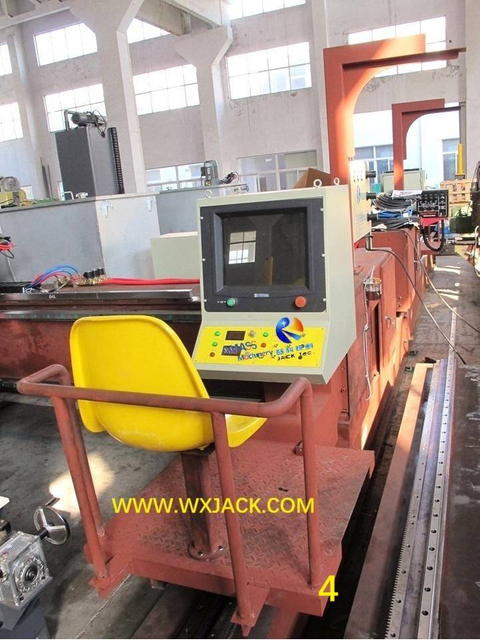

d) Los 4^th foto: La silla del operador y el soporte para colgar cables de la máquina perforadora y cortadora de placas CNC están ensamblados en el lado lateral del pórtico móvil.

4. Funcionamiento de la máquina perforadora y cortadora de placas CNC:

1) Antes del funcionamiento oficial de la máquina perforadora y cortadora de placas CNC, se pueden compilar cortes de formas simples y perforaciones en CNC directamente en el sitio.Se pueden crear programas de piezas de trabajo complicados con antelación y copiarlos al CNC de la máquina cortadora CNC.Esto puede ahorrar tiempo de ciclo en gran medida;
2) La placa de acero de gran espesor y gran tamaño debe asegurarse firmemente con gatos hidráulicos;Se debe comprobar que el cabezal de perforación esté en buen estado;
3) En cualquier momento durante el funcionamiento de la máquina perforadora y cortadora de placas CNC, solo una de las celdas funcionales es efectiva: oxicorte o perforador.La posición de los agujeros se toma como referencia en el contorno de la placa de acero.Por lo general, la secuencia de operación en la máquina cortadora CNC es la siguiente: primero realice el corte con llama y luego la perforación.

5. Parámetros técnicos de la máquina perforadora y cortadora de placas CNC:

máx.Ancho de la pieza de trabajo	2.500 mm
Tramo de riel	3500mm
máx.Longitud de la pieza de trabajo	12.000 mm
Vía de ferrocarril	15.000 mm
Accionamiento para movimiento de pórtico	Doble cara, servocontrolador Panasonic, modelo Minas A – 2 uds.
Accionamiento para soporte de cabezal de corte y perforación	Servocontrolador Panasonic, modelo Minas A (Japón) – 1 ud.
Accionamiento de la alimentación del cabezal de perforación	Motor y reductor (AFD)
Cantidad de cabezales de perforación	1 pieza
máx.Espesor de perforación	80mm
Cantidad de cabezales de corte	1 pieza
Método de corte	Flame Gas: sensor capacitivo de control de altura del cortador Espesor de corte: hasta 100 mm
Gases aplicables	Oxígeno, Propano
Mín.~Máx.Diámetro de perforación	10 ~ 50 mm
Cono Morse	MT5
Eje de velocidad	0~ 1200rpm
Velocidad de alimentación de broca Dirección Z	5 ~ 80 mm/min.
Potencia del cabezal de perforación	Servomotor de 5kW, modelo Minas A
máx.Velocidad de movimiento del pórtico	9000 mm/min.
Velocidad de corte de gas de llama	50 ~ 1000 mm/min.

Centro de corte compuesto por máquina cortadora de llama por plasma CNC

1. Diseño y disposición del centro de corte de la máquina cortadora por llama CNC:

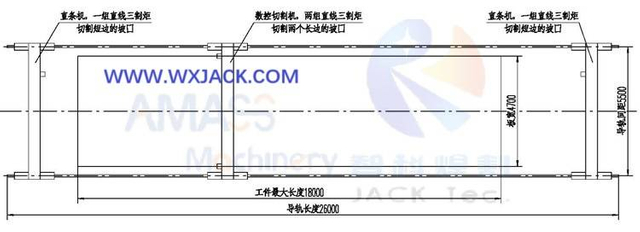

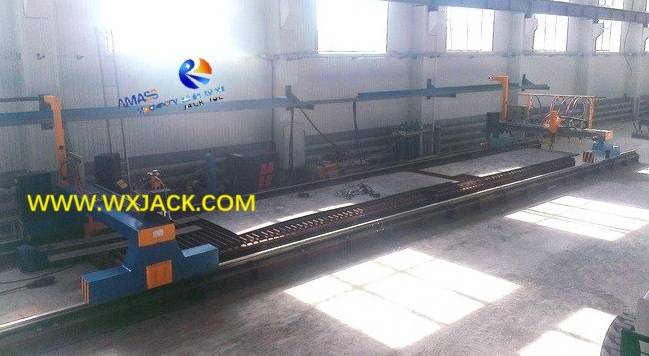

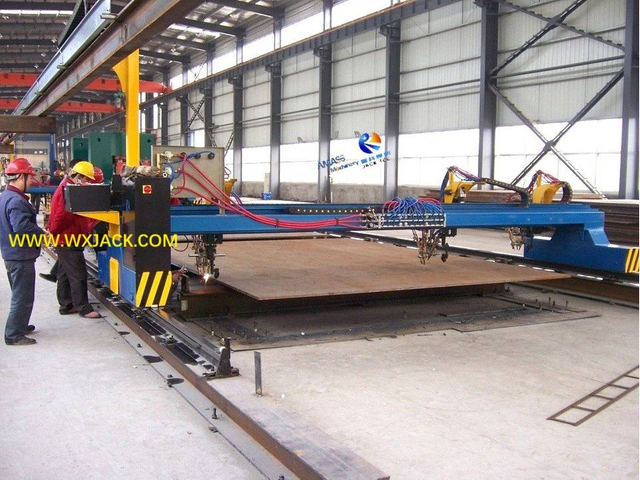

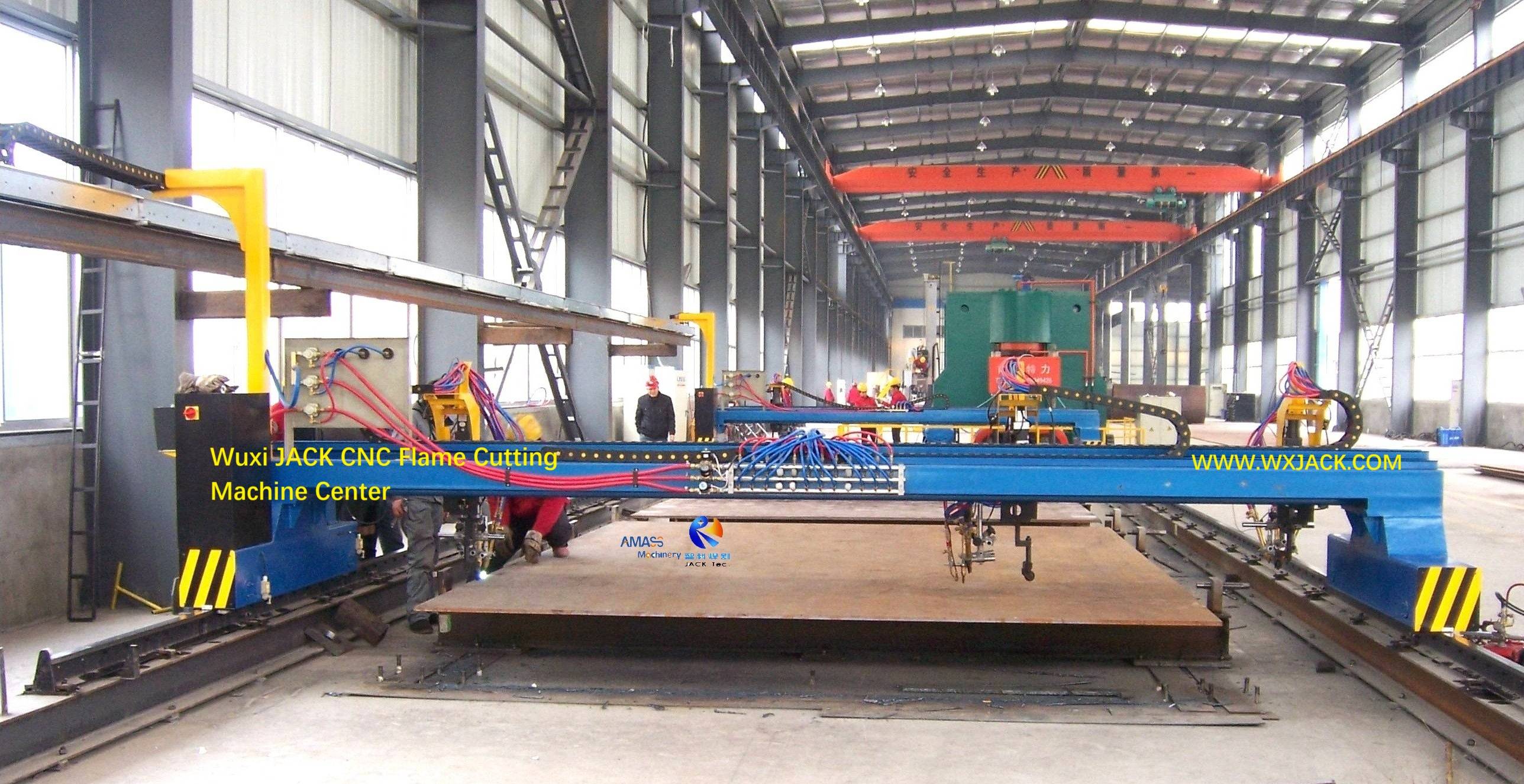

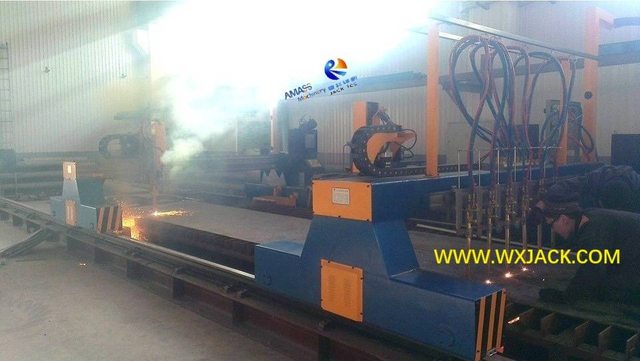

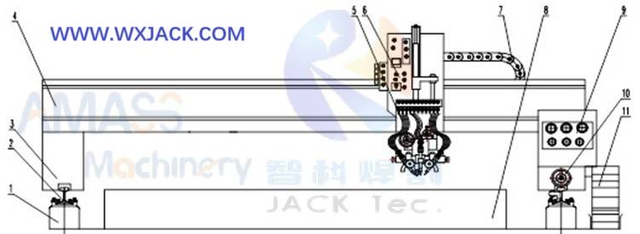

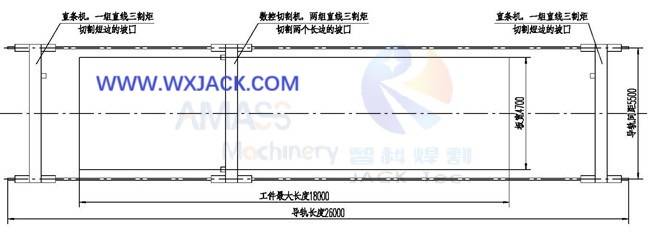

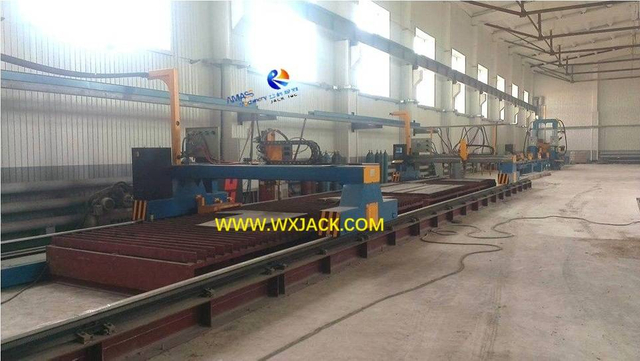

1) El 1^calle y 2^{Dakota del Norte} bosquejo: Este centro de corte está compuesto por 3 juegos de máquinas cortadoras CNC: 1 juego de máquinas cortadoras por llama por plasma CNC CG6000 con corte triple y 2 juegos de máquinas cortadoras por llama CNC CG6000;

2) Los rieles de corte para desplazarse de 3 máquinas cortadoras CNC tienen una longitud total de 26 m, aplicable para cortar máx.longitud de placa de acero de 18 m;

3) La extensión del riel de corte es de 6000 mm, aplicable para cortar máx.ancho de placa de acero de 5200 mm;

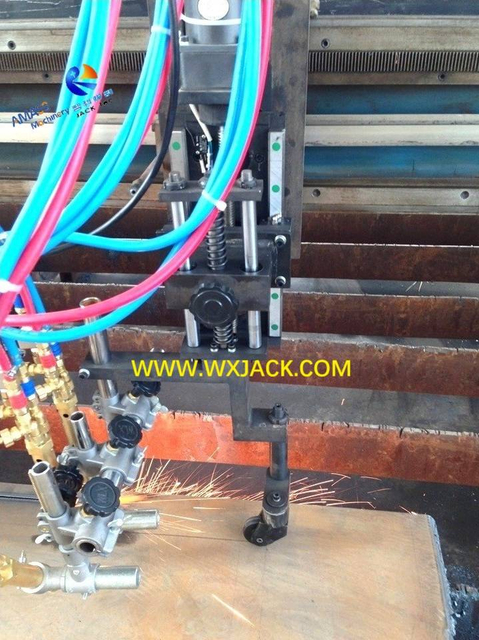

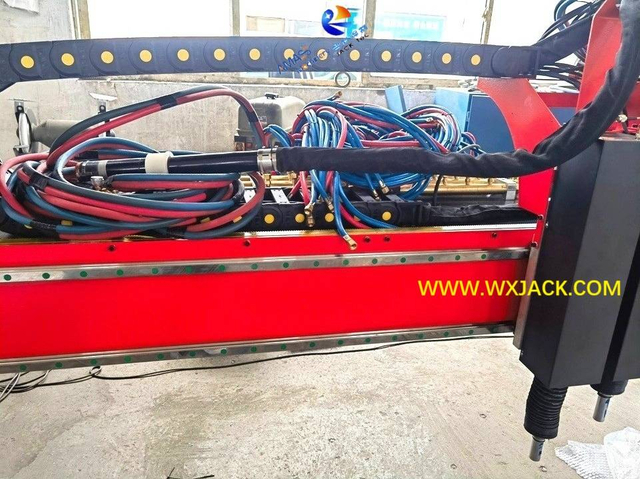

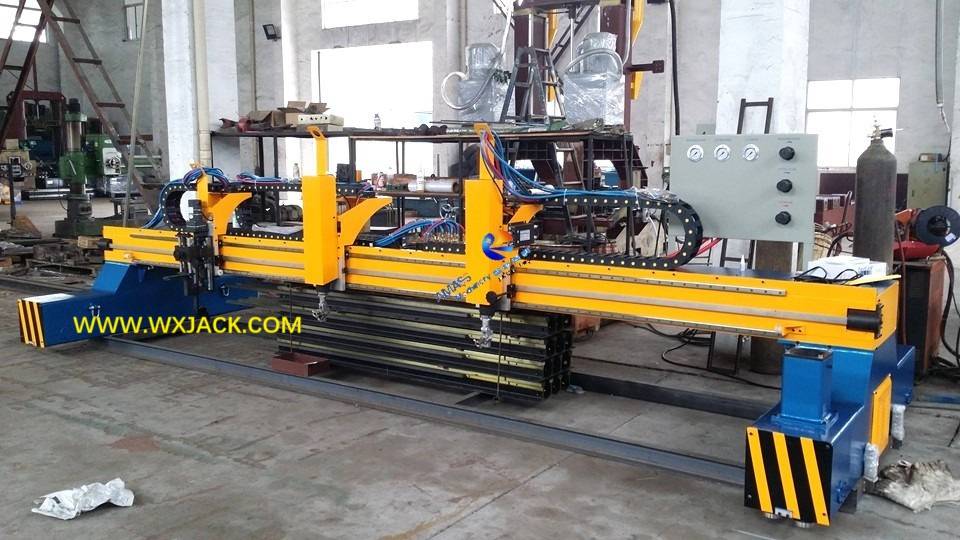

4) Los 2^{Dakota del Norte} foto: El soplete de corte de la máquina cortadora por llama de plasma CNC tiene un estilo de corte triple.Vea abajo:

Máquina cortadora CNC de higos 11

2. Función del centro de corte de la máquina cortadora de llama por plasma CNC:

1) Este centro de corte puede realizar el biselado a lo largo de los 4 bordes de la placa de acero.De los cuales el biselado del borde a lo largo de la dirección longitudinal de la placa de acero se realiza con el juego central de la máquina cortadora por llama de plasma CNC CG6000.El biselado del lado corto de ambos lados se logra mediante los 2 juegos de máquinas cortadoras por llama CNC del lado lateral;

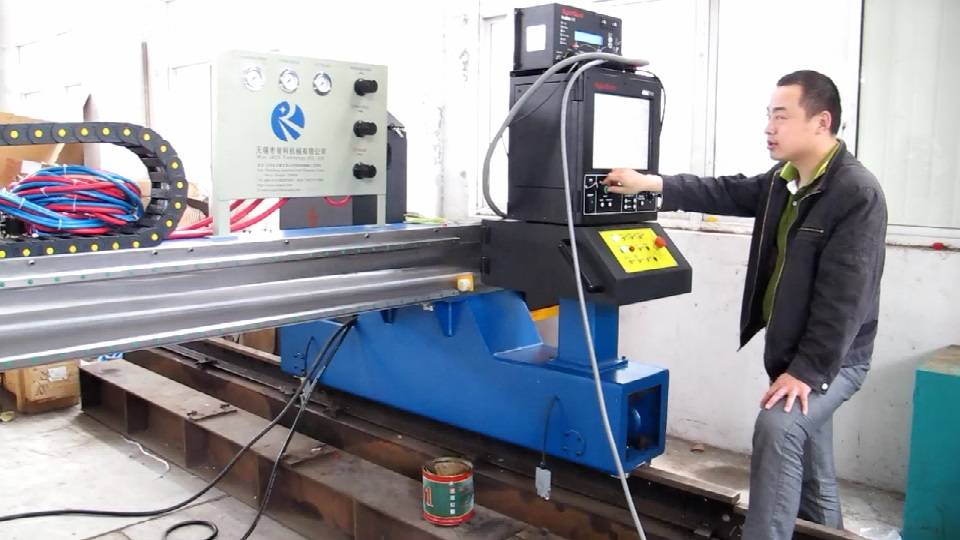

2) El conjunto intermedio de la máquina cortadora por llama por plasma CNC también se encarga del corte de formas.Con 1 juego de fuente de alimentación de plasma POWERMAX 1650 equipado, puede realizar cortes con forma de llama y plasma;
3) Control CNC La antorcha de corte por llama está equipada con un controlador de altura de capacitancia;La antorcha de corte triple está equipada con un controlador de altura de principio mecánico;
4) En este centro de corte, el control de los 3 juegos de la máquina cortadora por llama por plasma CNC y la máquina cortadora por llama CNC se realiza individualmente.Lo que significa que las 3 máquinas cortadoras CNC pueden funcionar al mismo tiempo.

3. Parámetros técnicos del centro de corte de la máquina cortadora de llama por plasma CNC:

Tramo de riel de corte	6.000 mm
Longitud del riel de corte	26.000 mm
Modo de conducción de pórtico	Accionamiento doble, 2 juegos de servomotor
Ancho de corte válido	5.200 mm
Longitud de corte válida	18.000 mm
Especificación del riel de corte	24 kg/m, tipo bruñido preciso
Máquina de corte CNC	1 juego de máquina de corte por llama de plasma CNC CG6000; 2 juegos de máquina de corte por llama CNC CG6000
Guía transversal	Riel de guía preciso de servicio pesado
Linealidad del riel de corte principal	0,3mm/ 1000mm
Linealidad del riel de corte de soporte	0,8mm/ 1000mm
Nivelación del riel de corte principal y de apoyo	±0,18 mm/1000 mm
máx.Espesor de corte con soplete simple/ soplete triple	150/ 50mm
Rugosidad Keft de corte	Ra12.5 ~ 25
Precisión de corte	±0,5 mm / 1000 mm
Transmisión Longitudinal y Transversal	Engranaje y estante precisos

1. Configuración y propósito de la máquina cortadora de llama por plasma CNC Common Rail:

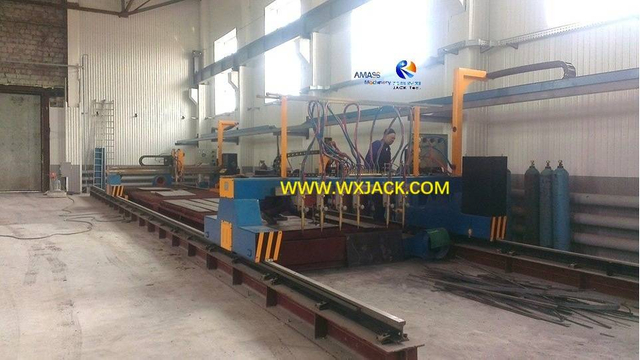

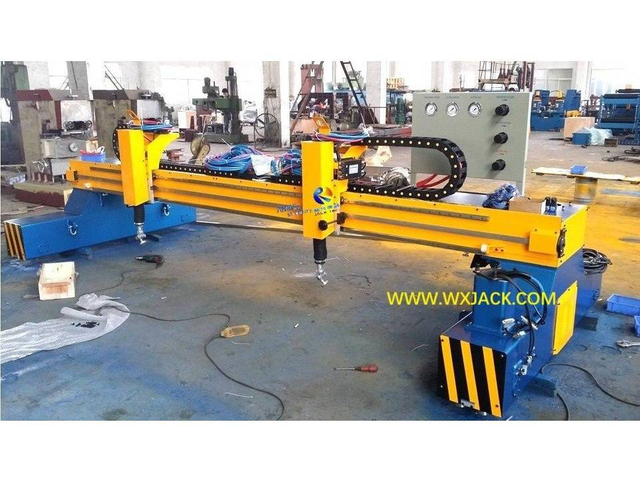

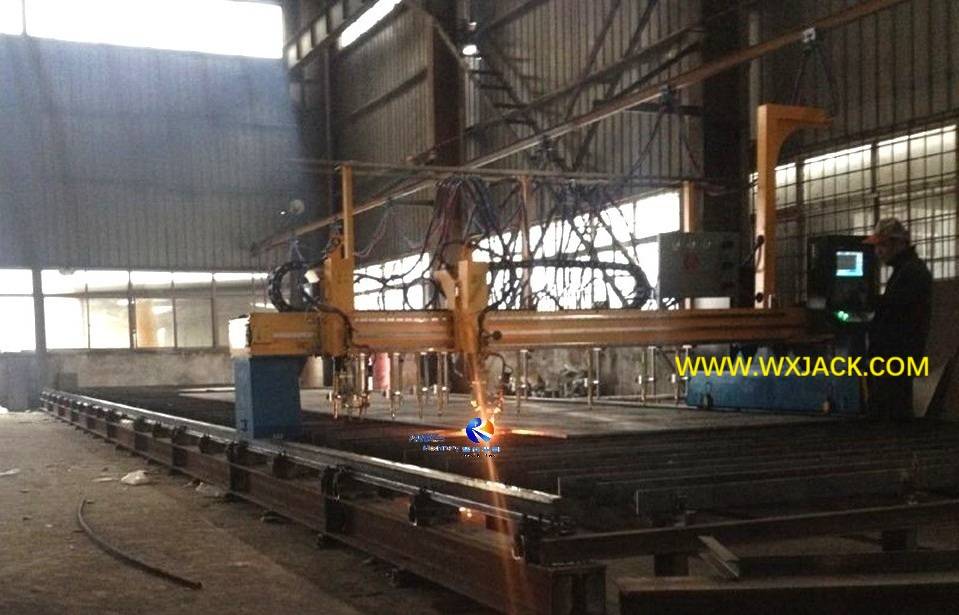

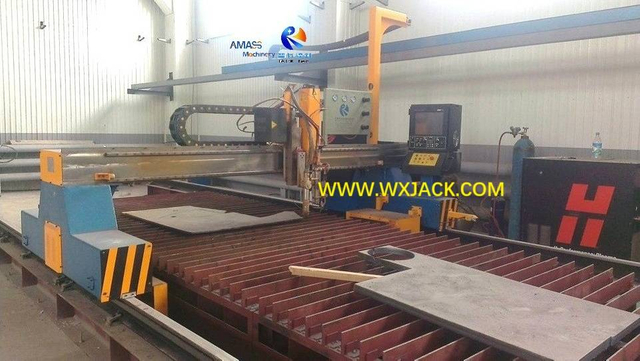

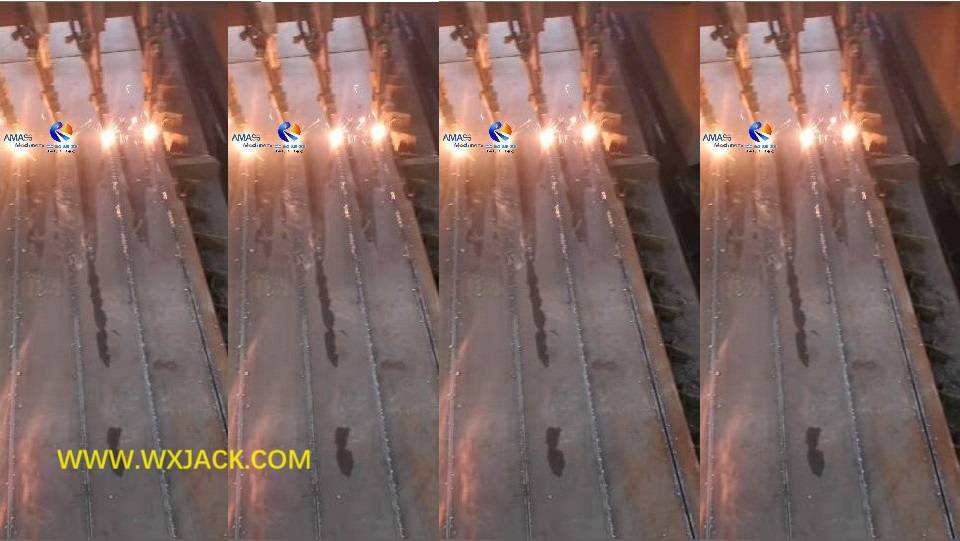

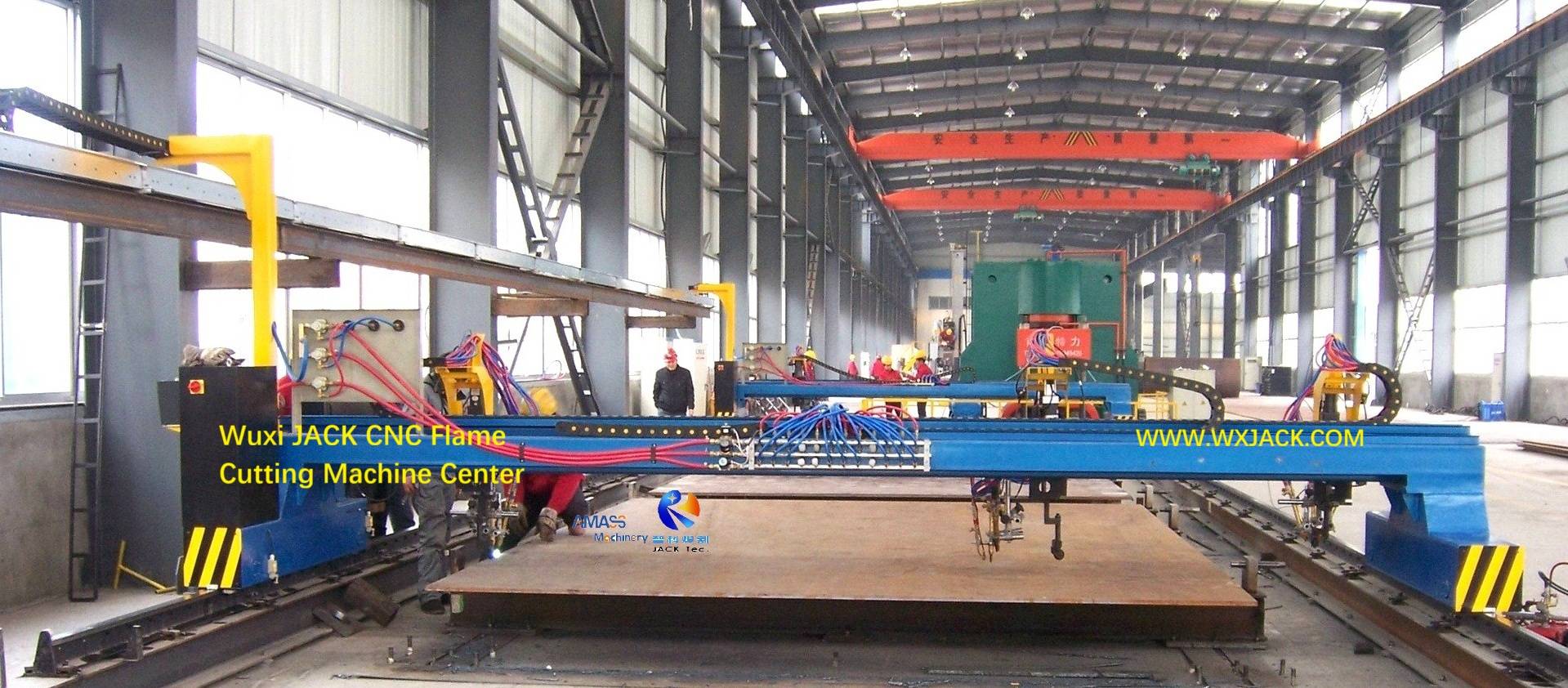

1) El 1^calle foto: Como se puede ver en la foto, esta máquina cortadora por llama CNC de riel común se aplica en talleres de estructuras de acero.Hay 1 juego de máquina cortadora por llama CNC de tiras y 1 juego de máquina cortadora por llama por plasma CNC instaladas y funcionando en el mismo conjunto de rieles de corte;

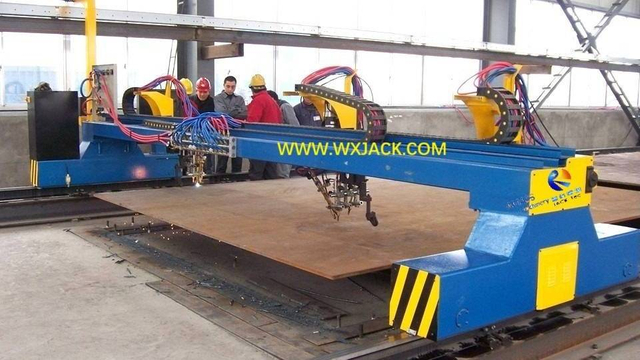

2) Los 2^{Dakota del Norte} foto: La máquina cortadora por llama CNC tiene una configuración típica aplicada para el uso en estructuras de acero: luz de 4 m, 9 juegos de soplete de corte de tiras y 2 juegos de soplete de corte CNC;

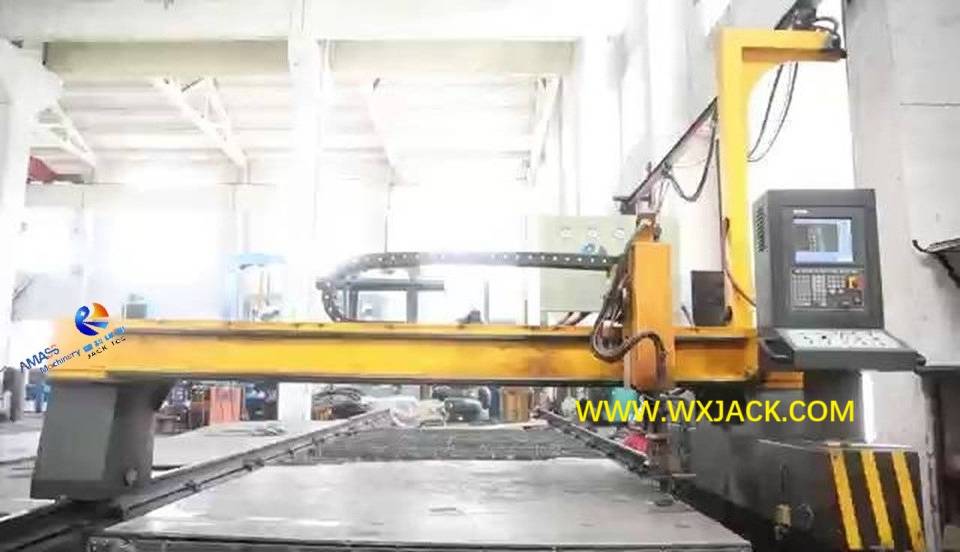

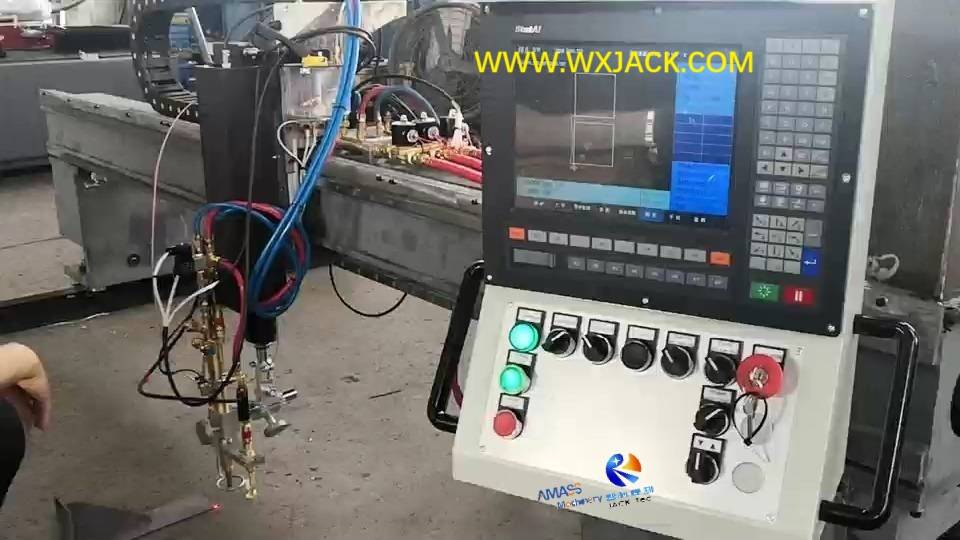

3) Los 3^tercero foto: La máquina cortadora de llama por plasma CNC está dedicada al corte de formas.Tiene 1 juego de carro de desplazamiento, con un soplete de corte por llama y un soplete de corte por plasma instalados.La fuente de alimentación de plasma es USA Hypertherm HT2000, que tiene una capacidad de corte de acero al carbono de 1~25 mm y acero inoxidable de 1~22,5 mm;Al 1~22,5 mm;
4) Los 4^th foto: Con tal configuración, la máquina de corte por llama por plasma CNC de riel común tiene capacidad para cortar todos los materiales y todos los espesores, tanto en corte de tiras como en corte de formas.

2. Parámetros técnicos de la máquina cortadora de llama por plasma CNC Common Rail:

Centro de corte de la máquina de corte CNC	1 juego de máquina de corte por llama de plasma CNC CG4000 1 juego de máquina de corte por llama de plasma CNC CG4000
Longitud del riel de corte	20.000 mm
Tramo de riel de corte	4000mm
Configuración de la máquina de corte por llama de plasma CNC	1 juego de soplete de corte por llama (0~ 150 mm de espesor) 1 juego de soplete de corte por plasma (HT2000: 1 ~ 25 mm de espesor) Compartir 1 carro móvil
Configuración de la máquina de corte por llama CNC	2 juegos de soplete de corte CNC;9 juegos de soplete de corte de tiras
Velocidad de corte por llama	100 ~ 1000 mm/min.
Velocidad de corte por plasma	1000~ 3000 mm/min.
Velocidad de desplazamiento en vacío del pórtico	6000 mm/min.
