Asunto: Esta página presenta 2 tipos de máquinas procesadoras de estructuras de acero Wuxi JACK importantes y ampliamente utilizadas, que se caracterizan por:
1) Servir en ^{la tecnología del proceso de} primera operación, con diferentes funciones que satisfacen la demanda específica del cliente, tales como:
a) Soporte en la operación de soldadura, Máquina biseladora de placas pequeñas;
b) Capacidad de procesamiento versátil en piezas metálicas pequeñas, máquina combinada de punzonado y cizallamiento;
2) Diseño y técnica maduros, con más de 20 años de pruebas de uso en el mercado, operación estable con rendimiento duradero. Sigue siendo popular y muy útil hoy en el año 2026;
3) Modelos estándar con plazos de entrega cortos, generalmente con existencias para satisfacer la demanda de gran volumen de los clientes;
4) De tamaño compacto y portátil, adaptándose de manera flexible al uso de sitios;
5) Precio razonable y alto rendimiento financiero.

A continuación se muestran algunas fotografías de estos útiles productos de Wuxi JACK:

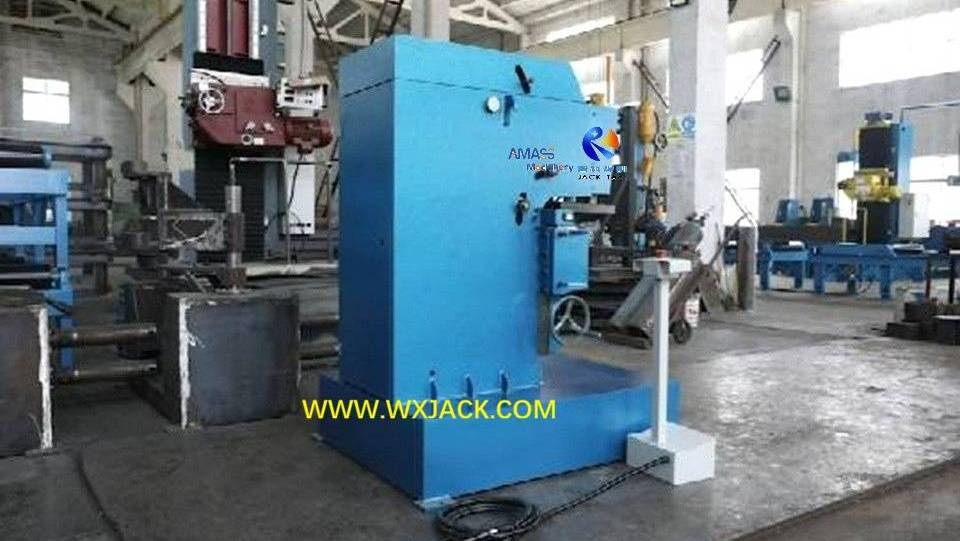

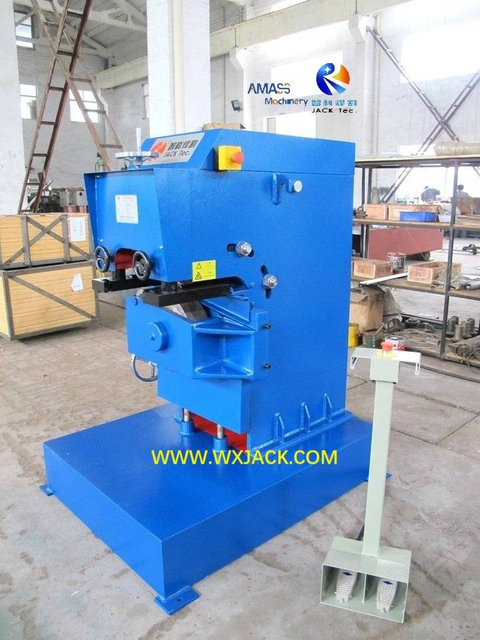

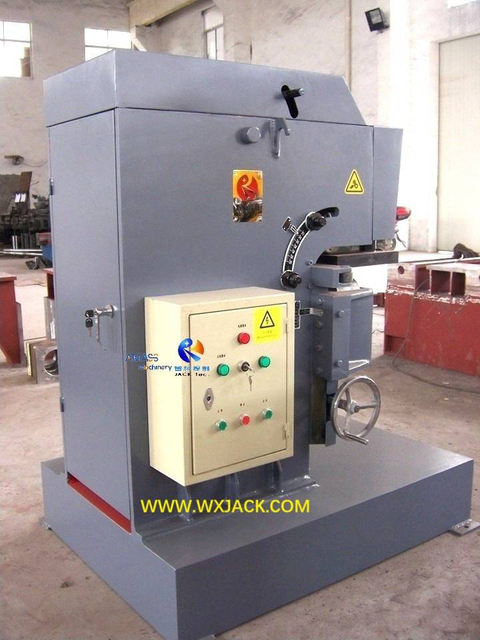

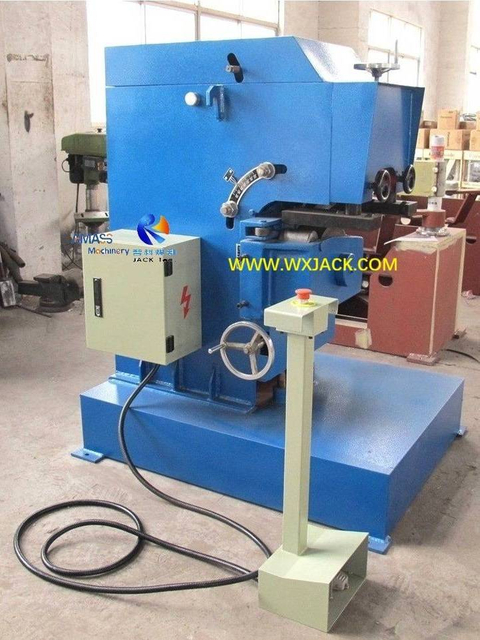

1. Máquina biseladora de placas pequeñas Wuxi JACK, del año 2009 al 2026:

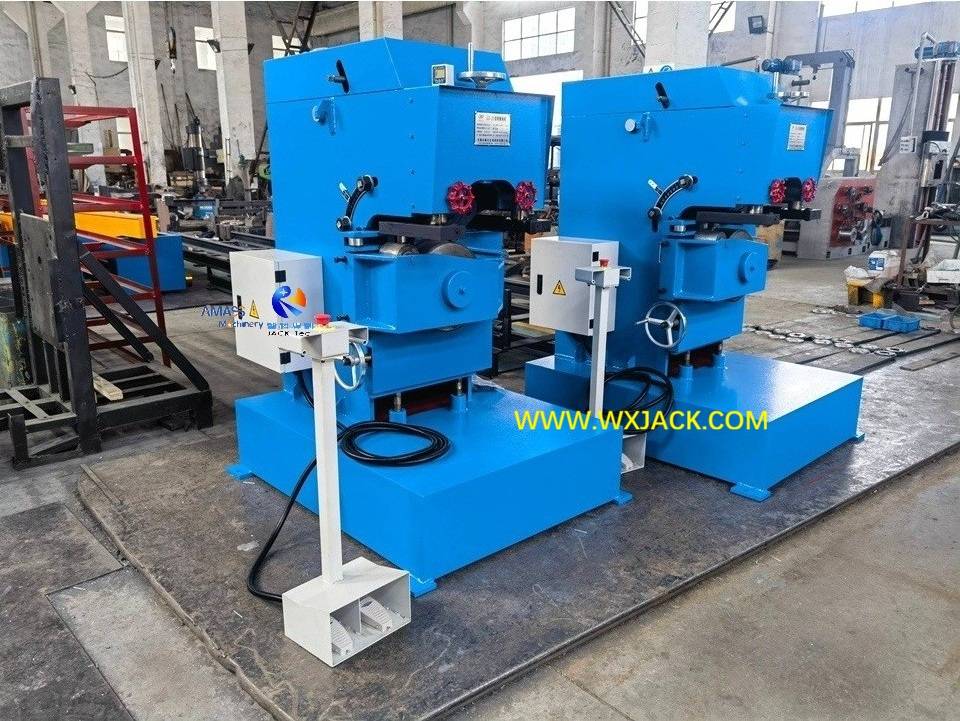

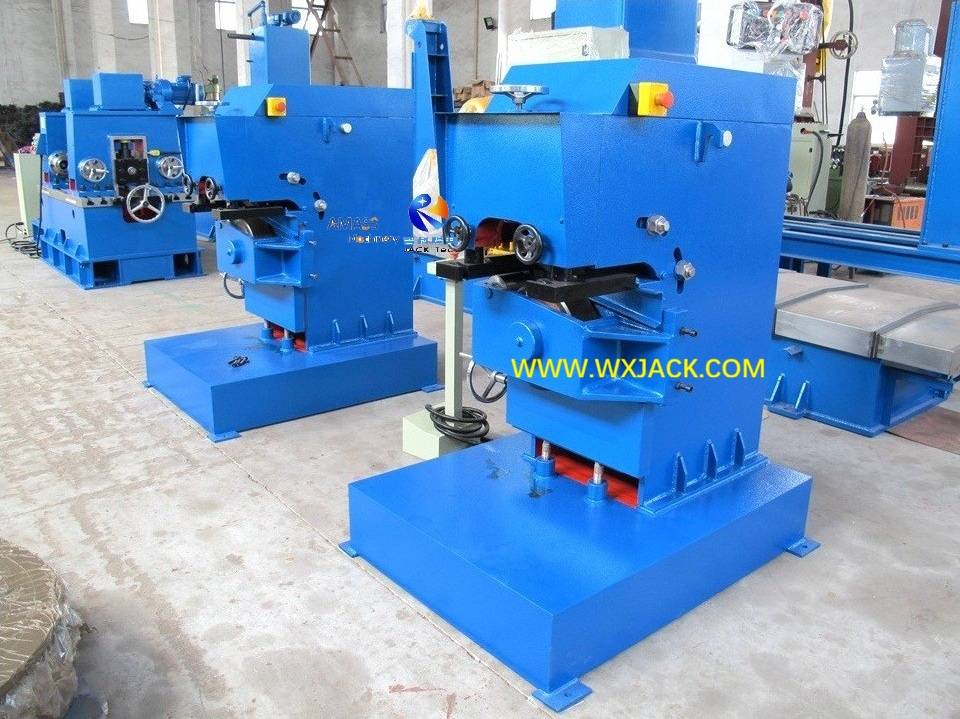

2 juegos de modelo GD20 pintados listos para su envío, en taller Wuxi JACK

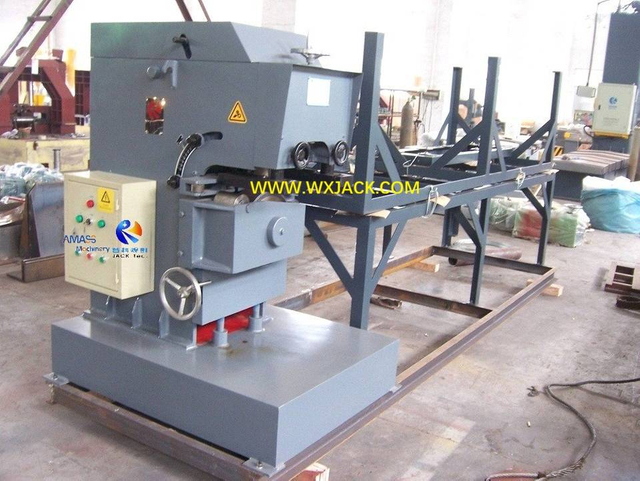

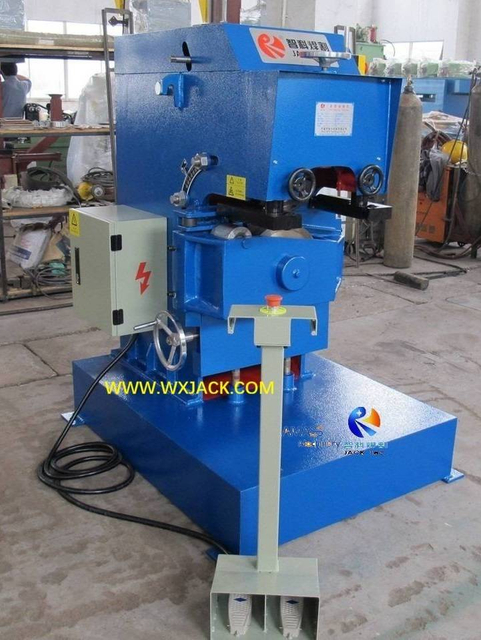

1 juego del modelo GD20 , junto con su soporte de pieza de trabajo (placa de metal)

Vista cercana de una pieza de trabajo terminada: pequeña placa de acero biselada, con ranura tipo V en su borde

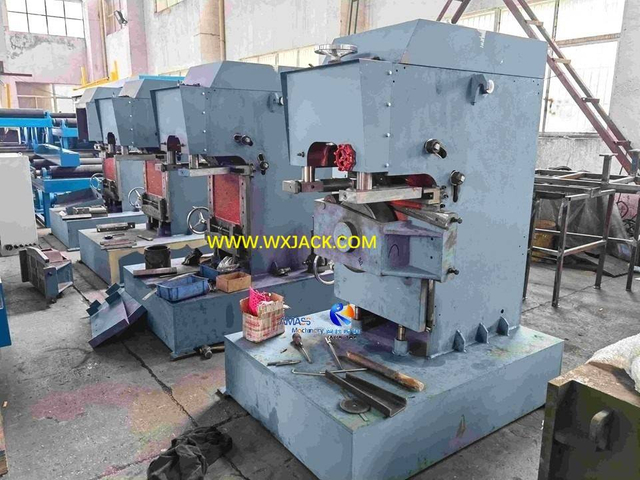

3 juegos del modelo GD20 en ensamblaje y prueba por lotes en el taller Wuxi JACK

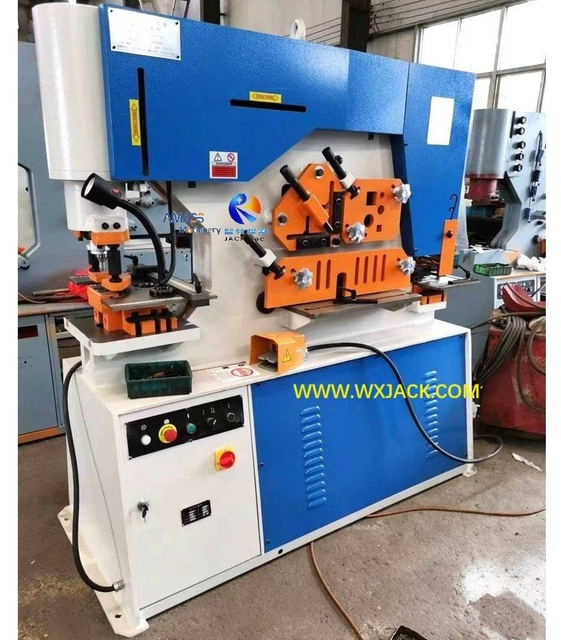

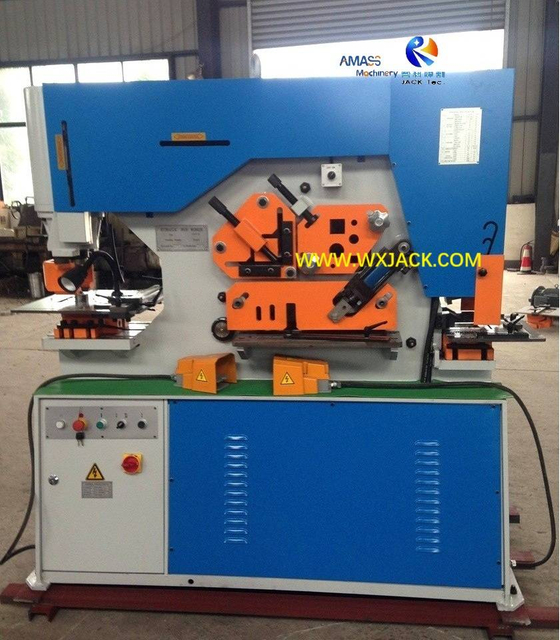

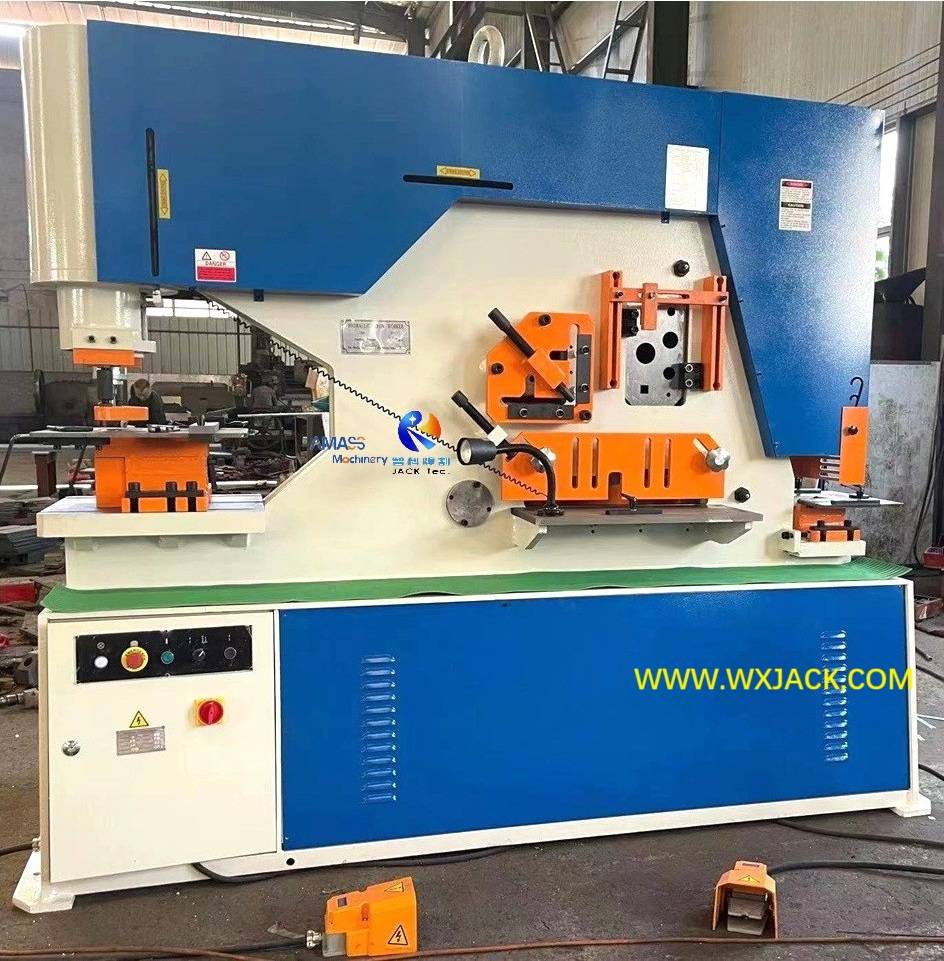

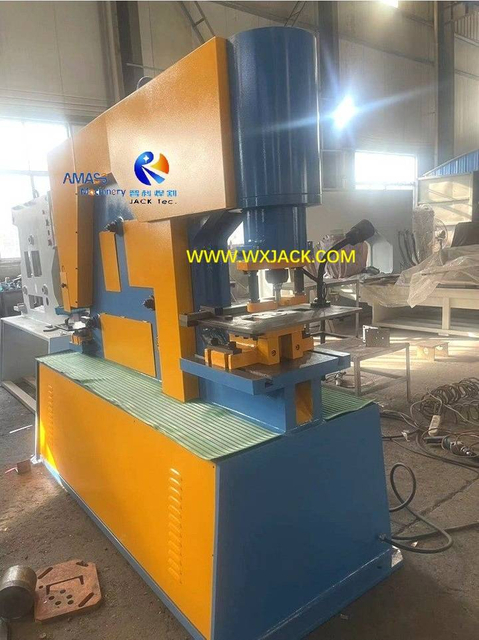

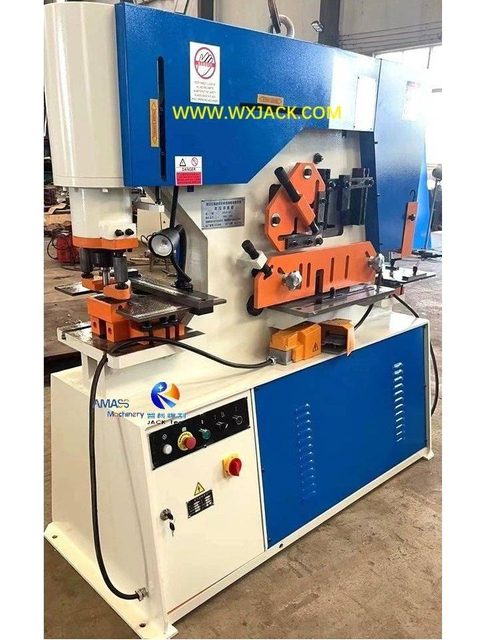

2. Máquina punzonadora y cizalla combinada modelos Wuxi JACK Q35Y-25/30, del año 2009 al 2026:

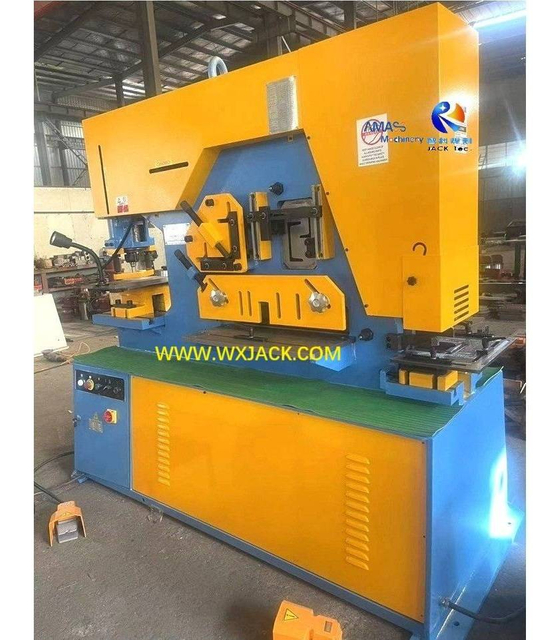

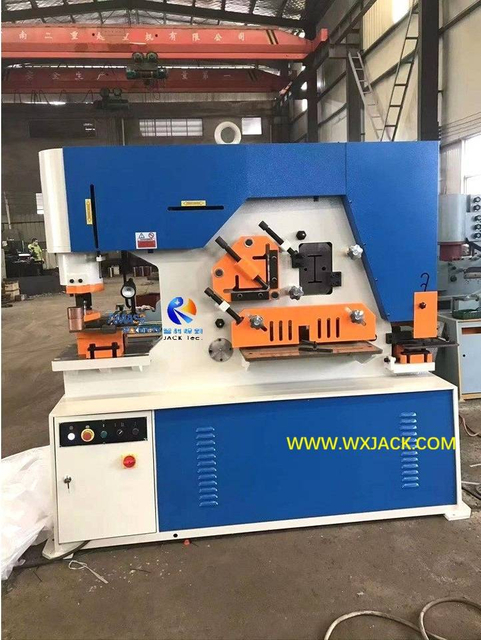

Máquina terminada en diferentes colores de pintura en las instalaciones del cliente, según requerimiento del cliente:

Modelo Q35Y-25 , el máximo. La capacidad de corte es de 25 mm de espesor.

Modelo Q35Y-30, el máx. La capacidad de corte es de 30 mm de espesor.

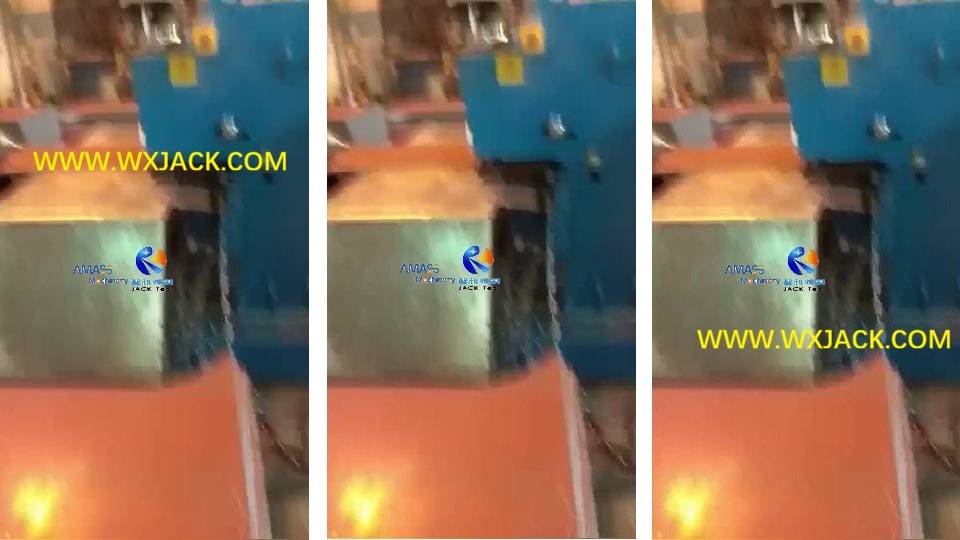

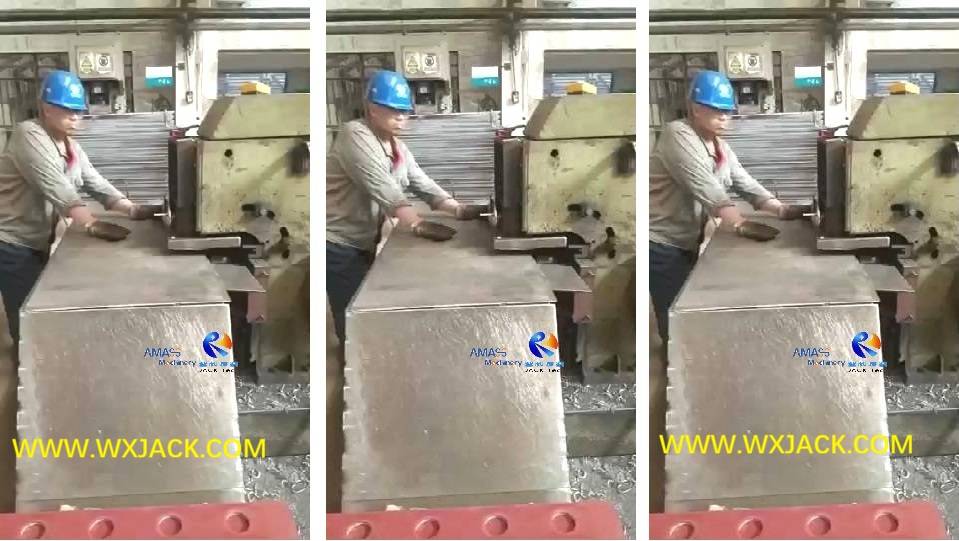

Vídeos de la máquina biseladora con cizalla rodante Wuxi JACK en los años 2022 y 2024

4 Máquina biseladora de placas pequeñas 14

4 Bosquejo que indica los tipos de biseles que se pueden cortar con la máquina biseladora con cizalla rodante Wuxi JACK

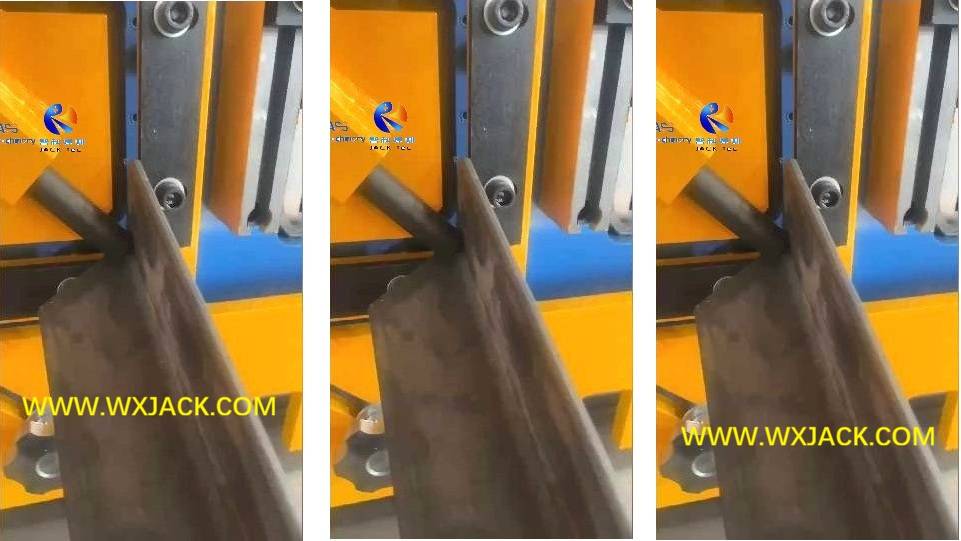

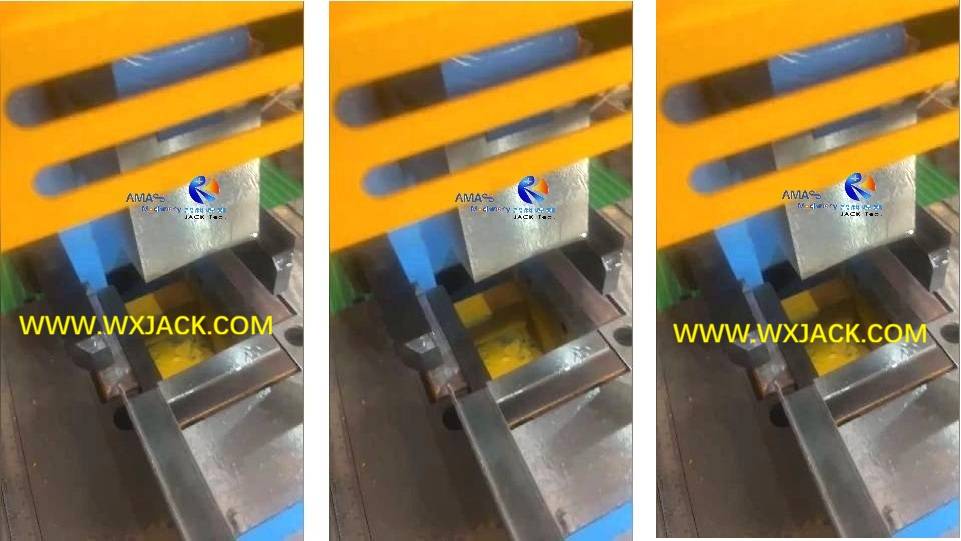

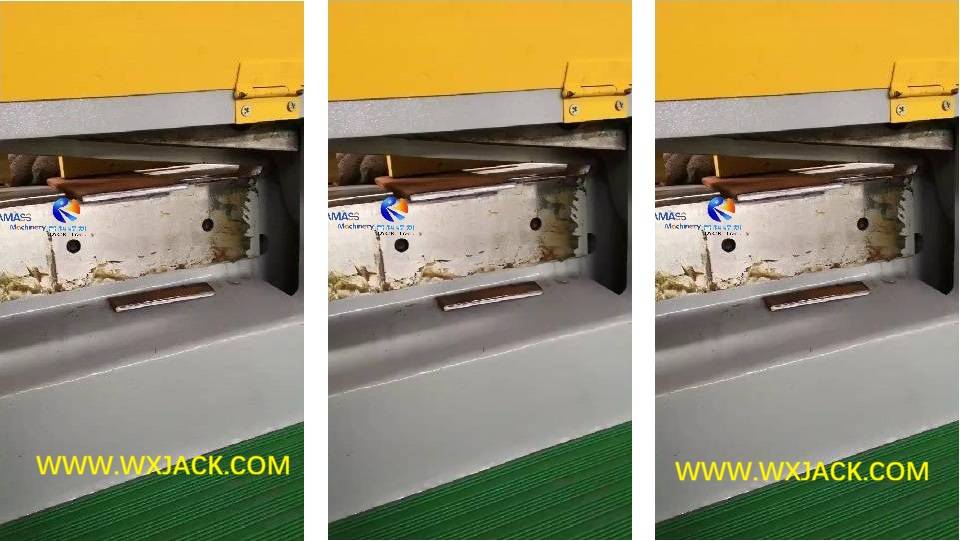

Vídeos de la máquina punzonadora y cizalla combinada Wuxi JACK en los años 2025 y 2026

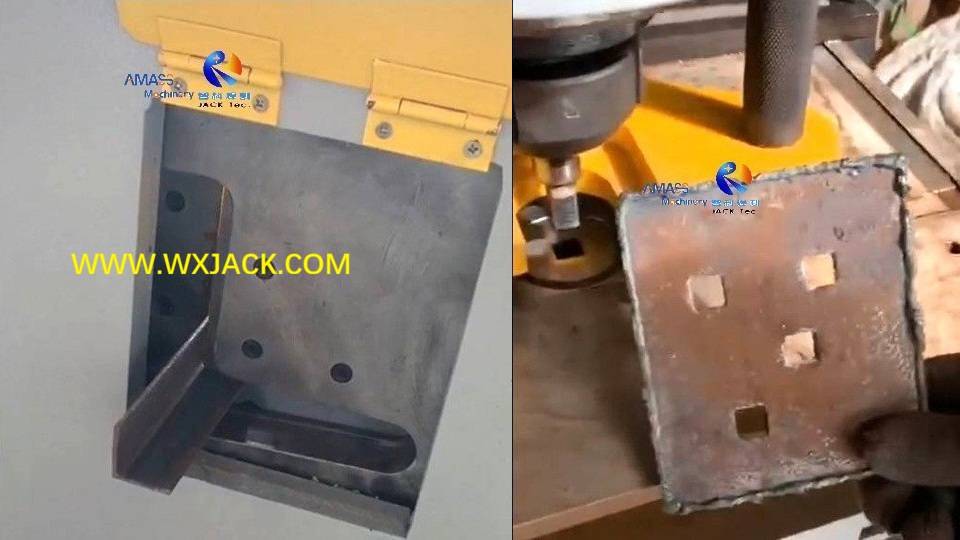

8 Máquina combinada de punzonado y cizallado A23

8 Piezas de trabajo de estructura de acero terminadas de los modelos Wuxi JACK Q35Y-25/30 Máquina combinada de punzonado y cizallamiento: acero con orificio cuadrado con muescas y ángulo cortado

Introducción técnica a la máquina biseladora de placas pequeñas Wuxi JACK

A. Uso y aplicación de la máquina biseladora con cizalla rodante Wuxi JACK GD20:

1. Función de la máquina biseladora con cortador rodante:

Este es un equipo altamente eficiente para biselar bordes de placas metálicas , especialmente aquellas de tamaño relativamente pequeño, con anchos desde 100 mm hasta alrededor de 1000 mm. Para trabajar en placas más anchas, se debe utilizar un banco de trabajo o grupos de soportes para sujetar la pieza de trabajo durante la operación:

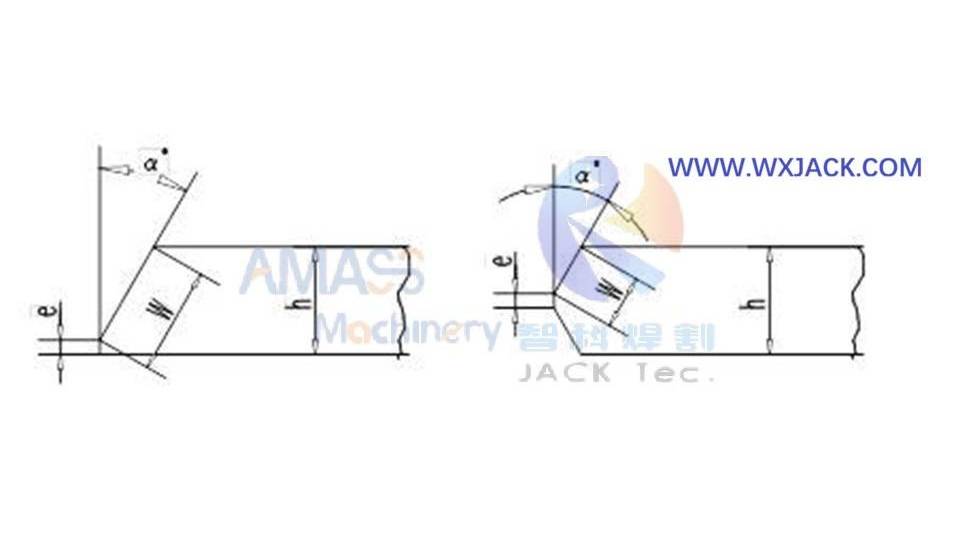

1) Indicación sobre tipos y especificaciones de biseles que se pueden cortar con la máquina biseladora de placas pequeñas modelo Wuxi JACK GD20: ( Fig.1 )

Fig1 Máquina biseladora de placas pequeñas 14

W --- Longitud del borde inclinado del bisel terminado en la placa metálica de la pieza de trabajo;
α --- Ángulo del corte en bisel del equipo de biselado con cortadora rodante;
e --- La altura mínima del borde recto de la ranura de soldadura completada en el borde de la placa metálica;
h --- Espesor de la placa metálica de la pieza de trabajo;

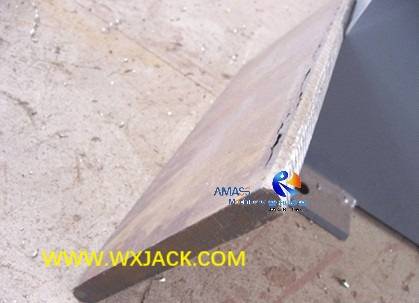

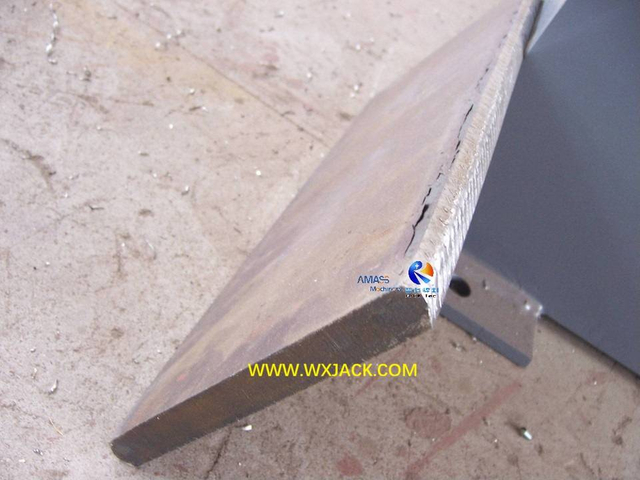

2) Un trozo de placa de acero biselada, cortada de la cortadora de laminación modelo Wuxi JACK GD20 : ( Fig.2 )

Fig2 Máquina biseladora de placas pequeñas 8

2. Aplicable al uso de sitios de máquina biseladora de placas pequeñas:

1) Industrias: Beneficiándose de su dimensión compacta y naturaleza portátil, este equipo de corte rodante es útil en varias plantas de estructuras de acero/fabricación de acero metálico, para cortar biseles antes del siguiente paso de soldadura/ensamblaje, apuntando a placas metálicas pequeñas (especialmente acero);
2) Estación de trabajo: generalmente funciona como compensación en la fresadora de bordes para biselar eficientemente placas pequeñas, lo cual no es económico para fresar en la fresadora de bordes;

3. El otro nombre de uso frecuente de esta máquina biseladora con cizalla rodante:

1) Cortadora rodante;
2) Máquina biseladora con cizalla rodante;
Que se refiere al principio de trabajo y unidad de ejecución del equipo;

4. Máquinas relacionadas con máquina biseladora de placas pequeñas:

a) Varias opciones sobre: Cortar o mecanizar ranuras de soldadura es un paso importante en la tecnología del proceso de fabricación de estructuras metálicas, y hay muchas máquinas y equipos diferentes que se pueden seleccionar, en función de :
b) Especificaciones de la pieza de trabajo, tamaño y material, tipos de biseles y ranuras requeridos;
c) Presupuesto del cliente y tecnología de procesos;
d) Técnica de producción adoptada;
e) Además de la máquina biseladora con cizalla rodante modelo GD20 que presentamos aquí, otras máquinas frecuentemente equipadas para biselar y cortar ranuras de soldadura son:

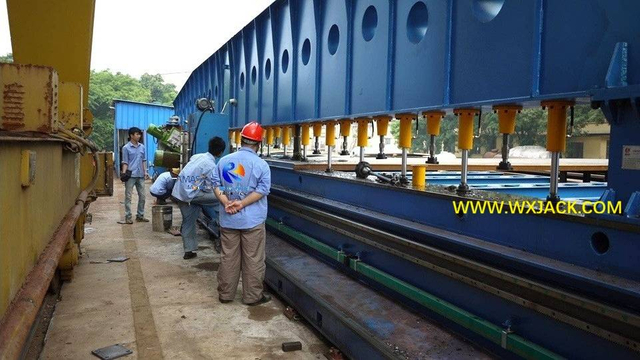

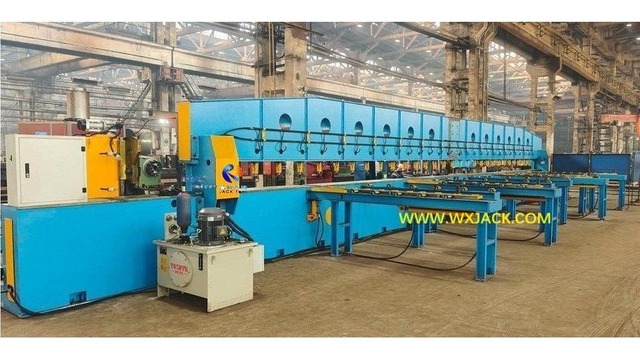

1) Fresadora de bordes de placa de acero con cabezal simple o doble serie XBJ ;

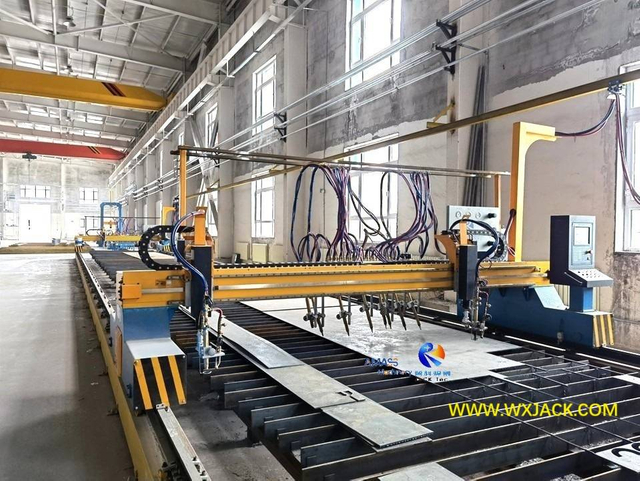

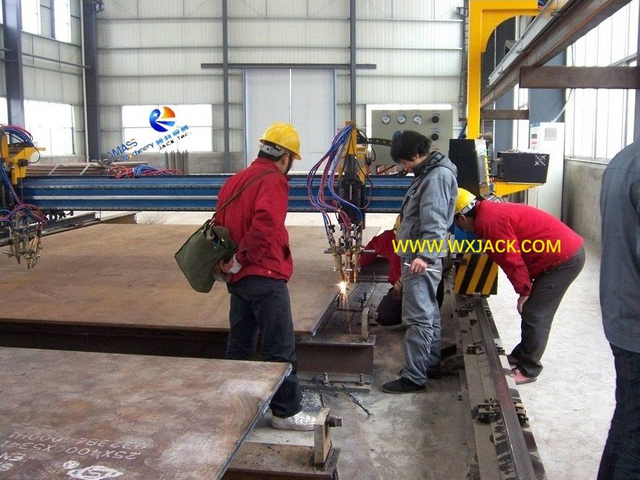

2) Máquina cortadora triple con llama de combustible de oxígeno serie CNC-CG ;

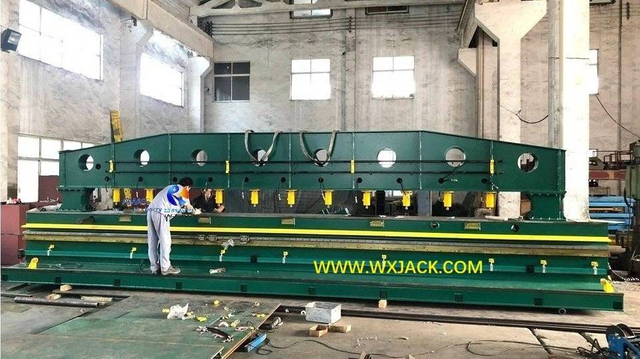

3) Cepilladora de bordes (máquina planificadora de bordes, máquina biseladora);
4) Cepilladora de doble columna (fresadora tipo cepilladora, fresadora de pórtico)

B. Características (puntos positivos y negativos) de la máquina biseladora con cizalla rodante Wuxi JACK:

1. Puntos fuertes de la máquina biseladora de placas pequeñas GD20:

Entonces, en comparación con las otras máquinas para biselar mencionadas anteriormente, ¿cuáles son las ventajas competitivas de esta máquina biseladora con cizalla rodante? Esto se puede resumir en:
1) El menor nivel de presupuesto de inversión. El precio de este equipo de biselado con cortadora rodante es bastante bajo, sólo una fracción del de las otras máquinas;
2) El nivel mínimo de costo de funcionamiento diario: Beneficiándose de su tamaño compacto y diseño conciso, el consumo de servicios públicos de este equipo de biselado con cortadora rodante también es bastante bajo, solo consume electricidad de bajo nivel;
3) Naturaleza portátil y que ocupa poco espacio: el área de instalación de este equipo de biselado con cortadora rodante es insignificante, en comparación con otros tipos de máquinas biseladoras enumeradas anteriormente. Además, esta máquina biseladora se puede reubicar de manera flexible y conveniente dentro del taller, para que los clientes puedan ajustar cómodamente el diseño de su taller;

2. Ventajas competitivas de la máquina biseladora con cizalla rodante:

En comparación con el corte en bisel con gas térmico, , esta máquina biseladora de placas pequeñas con motor modelo GD20 tiene los puntos fuertes de:
1) Bajo consumo de energía: menor electricidad y sin gas térmico;
2) Mayor eficiencia en el biselado: en comparación con 100-1000 mm/min. velocidad de corte térmico en el caso del corte con combustible de oxígeno, la velocidad de biselado aquí con cortadora rodante puede ser de 3000 mm/min., 4 veces la productividad que la del corte térmico;
3) No es necesario recortar las rebabas de corte. El corte biselado es muy brillante y suave. Esto puede acelerar la productividad y también reducir los costos de funcionamiento;
En comparación con la máquina planificadora de bordes y la fresadora de pórtico , esta máquina biseladora de placas pequeñas motorizada modelo GD20 tiene los puntos fuertes de:
1) Precio razonable de la máquina;
2) Pequeña masa y superficie de suelo;
3) Operación conveniente y altamente eficiente, porque no es necesario fijar la pieza de trabajo dentro y fuera de la máquina;
4) No hay restricciones en cuanto a la longitud y el ancho de la pieza de trabajo;

C. Operación de la máquina biseladora de placas pequeñas Wuxi JACK:

1. Mesa de trabajo o bastidores de conexión a tierra de la máquina biseladora con cizalla rodante:

a) La configuración predeterminada de esta máquina biseladora con cizalla rodante es sin banco de trabajo ni soportes, porque las piezas de trabajo suelen ser láminas de metal pequeñas, estrechas y livianas. Los operadores pueden sostener la pieza de trabajo con una mano y realizar la operación con la otra;
b) Mientras tanto, en muchas condiciones prácticas, los clientes nos solicitan (Wuxi JACK) que equipemos una unidad de soporte de pieza de trabajo adecuada, que sea aplicable para el procesamiento de placas de acero más grandes y pesadas:

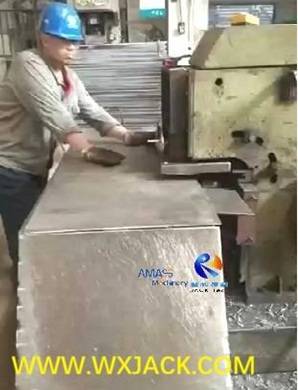

1) El operador trabaja en la mesa de trabajo de la máquina biseladora con cortadora rodante modelo Wuxi JACK GD20 en el taller del cliente: ( Fig.3 )

Fig3 Máquina biseladora de placas pequeñas 3

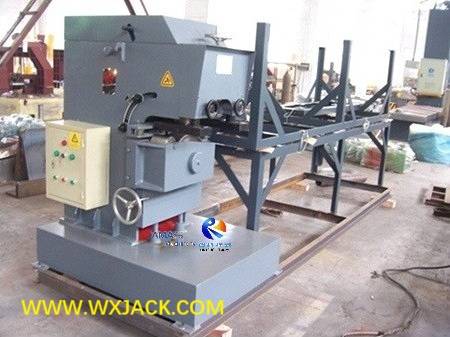

2) Los bastidores que sostienen la pieza de trabajo , junto con el marco principal de la máquina biseladora con cizalla rodante: ( Fig.4 )

Fig4 Máquina biseladora de placas pequeñas 2

2. Algunos consejos para el funcionamiento de la máquina biseladora de placas pequeñas:

1) Para biselar placas de metal de diferentes tamaños:
a) Al cortar placas de metal de mayor ancho ( ancho superior a 300 mm ), es necesario utilizar 4 piezas de pernos de anclaje M16 para fijar firmemente la máquina principal de este equipo de biselado con cortador rodante y así garantizar un funcionamiento estable;
b) Al cortar una pieza de trabajo con un ancho inferior a 300 mm, , no es necesario asegurar específicamente el marco principal de esta máquina biseladora de placas pequeñas con pernos de anclaje;

2) Múltiples modos de operación en la máquina biseladora con cizalla rodante Wuxi JACK:

El control eléctrico de esta máquina cortadora rodante tiene 3 opciones de:
a) FOR ( Adelante CW - Giro en el sentido de las agujas del reloj ),
b) STOP ;
c) RVR ( Reversa CCW - Giro en el sentido contrario a las agujas del reloj );
La dirección de giro correcta de la cizalla rodante es, cuando se mira hacia el lado frontal de la cortadora por tallado, la cizalla rodante debe girar en dirección CCW ( en sentido contrario a las agujas del reloj ):

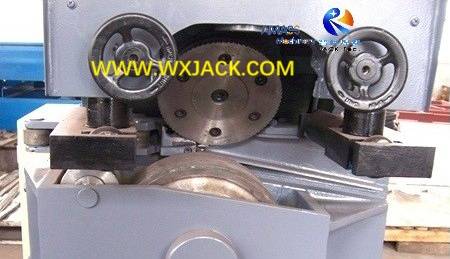

La sección de trabajo y la cizalla rodante de la máquina biseladora de placas pequeñas modelo Wuxi JACK GD20 : ( Fig.5 )

Fig5 Máquina biseladora de placas pequeñas 7

3. Modo de funcionamiento en la máquina biseladora con cizalla rodante modelo Wuxi JACK GD20:

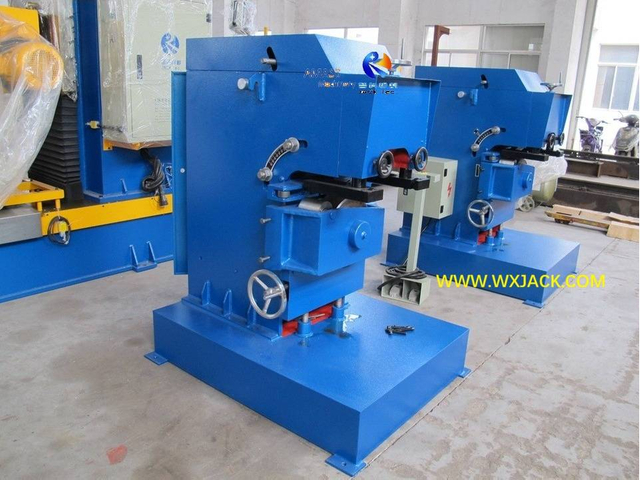

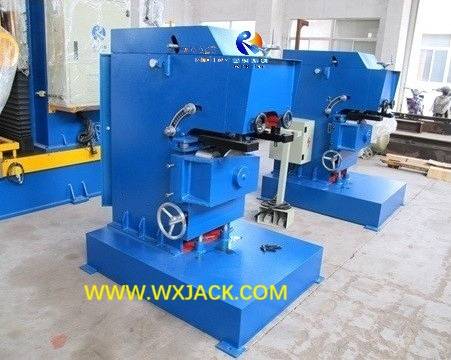

1) Vista lateral del cuerpo principal de la máquina biseladora con cizalla rodante Wuxi JACK: ( Fig.6 )

Fig6 Máquina biseladora de placas pequeñas 5

2) Ajuste del ángulo de biselado: Con esta máquina biseladora con cortador rodante, su ángulo de biselado se puede modular dentro del alcance de 25° a 55° , lo que se realiza de la siguiente manera:
a) Afloje las 4 piezas de la unidad de bloqueo, en el tablero de la pared lateral de esta máquina biseladora con cortador rodante;
b) Girar la varilla de ajuste por medio de una llave, hasta alcanzar la posición angular esperada;
c) Ajuste al tamaño de la pieza de trabajo: Gire el volante en la mitad inferior de la sección de la pared lateral, haciendo el ajuste de acuerdo con la regla de medición;

3) Ajuste del mecanismo de sujeción de la pieza de trabajo (placa de metal) en la máquina biseladora de placas pequeñas:

a) Coloque la pieza de trabajo en el banco de trabajo delante de la máquina principal del equipo de biselado y corte rodante;
b) Aflojar el volante de fijación en el tablero de la pared lateral;
c) Gire el volante para subir o bajar el rodillo de presión grande dentro de la cavidad de biselado, para que el rodillo de presión se apoye sobre la superficie superior de la pieza de trabajo, ni demasiado apretado ni demasiado flojo;
d) Luego vuelva a asegurar el volante.

D. Mantenimiento y especificaciones de la máquina biseladora con cizalla rodante modelo Wuxi JACK GD20:

1. Servicio regular en la máquina biseladora con cizalla rodante de placas pequeñas:

Esto se puede dividir en 3 tareas principales de:

1) Lubricación adecuada en la máquina biseladora de placas pequeñas con cortador rodante:

Hay algunas secciones principales de esto, que deben lubricarse adecuada y periódicamente:

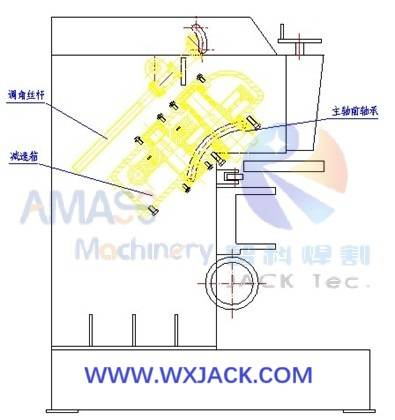

Indicación sobre puntos críticos de lubricación en la máquina biseladora con cizalla rodante modelo Wuxi JACK GD20 : ( Fig.7 )

Máquina biseladora con cizalla rodante Fig7 22

a) Caja reductora del motor, utilice aceite lubricante para engranajes n.º 20, con un volumen suficiente para asegurarse de que el índice de aceite sea visible cuando la pieza de trabajo tenga un biselado de 25°. Frecuencia: Una vez al año;
b) Cojinete delantero 7216 del husillo, utilice grasa a base de Litio, Frecuencia: Una vez por semana;
c) Tornillos de avance, incluso para ajuste de ángulo/sujeción/soporte de pieza de trabajo, use grasa. Frecuencia: una vez por semana para inspección o adición;
2) Ajuste del cojinete del husillo:
Cuando el husillo se afloje, destape su cubierta trasera, girando la tuerca en dirección CW (en el sentido de las agujas del reloj). Esto puede eliminar la holgura del husillo;

2. Afilado con cizalla rodante de la máquina biseladora de placas pequeñas GD20:

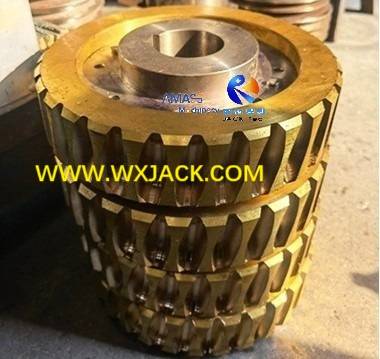

1) Las cizallas rodantes de tipo engranaje de la máquina biseladora de cizalla rodante Wuxi JACK: ( Fig.8 )

Fig8 Máquina biseladora con cizalla rodante 19

2) Importancia: La cizalla rodante es la unidad funcional principal y el consumible de la máquina. Si se utiliza y mantiene adecuadamente, se puede garantizar el rendimiento y la eficiencia de la operación de biselado. Su servicio (cizalla rodante) se puede alargar para reducir el costo de funcionamiento de la máquina;
3) Sección: Verificar a tiempo el estado de la cizalla rodante. Frecuencia: Cada turno. Cuando se desafila, es necesario afilarla de inmediato;

4) Forma de afilar la fresa por tallado en la máquina biseladora con cizalla rodante:

a) Máquina herramienta: en la máquina rectificadora plana, afile únicamente la superficie superior de la cizalla rodante;
b) Volumen de molienda: el máximo. El volumen de molienda acumulado es de 2 mm. La carrera de rectificado única debe mantenerse dentro de 0,5 mm;
c) En caso de exceder 0,5 mm, se deben colocar cojines entre la superficie de contacto del husillo;
d) El control de la contaminación es de vital importancia para garantizar el estado afilado de la cizalla rodante y el nivel de rendimiento de funcionamiento de todo el conjunto de esta máquina biseladora de placas pequeñas. Por lo tanto, es necesario verificar el estado de limpieza de la máquina y sus unidades de función principal todos los días, y limpiar a tiempo si es necesario;

3. Parámetros técnicos de la máquina biseladora y cizalla rodante modelo Wuxi JACK GD20:

Indicación sobre las especificaciones de biselado que se terminarán con la máquina biseladora de placas pequeñas con cortadora rodante Wuxi JACK: ( Fig.9 )

Fig9 Máquina biseladora de placas pequeñas 14

Resistencia a la tracción de la placa metálica de la pieza de trabajo	<400MPa	>40-500MPa	>50-600MPa
Grado del material de la pieza de trabajo	Q235-A	Q345	1Cr18Ni9Ti
Máx. Longitud lateral del bisel de la pieza de trabajo W ( mm )	20	16	12
Velocidad de corte de biselado v ( mm/min. )	∽ 2.900	∽ 3.100	∽ 3.400
Máx. Espesor de la pieza de trabajo h ( mm )	40
Ángulo de biselado α ( ° )	25-55
El borde romo mínimo e ( mm )	2

Introducción técnica a la máquina combinada de punzonado y cizallamiento modelo Wuxi JACK Q35Y

A. Función multipropósito y aplicación de la máquina punzonadora y cizalla combinada modelo Q35Y:

1. Capacidad versátil de la máquina punzonadora y cizalla combinada modelo Q35Y:

Este trabajo de acero incorpora numerosas tareas, que cubren los principales trabajos involucrados en pequeñas piezas de estructura de acero:
1) Cortar placas de acero delgadas;
2) Cortar barras sólidas (redondas y cuadradas) con cizalla;

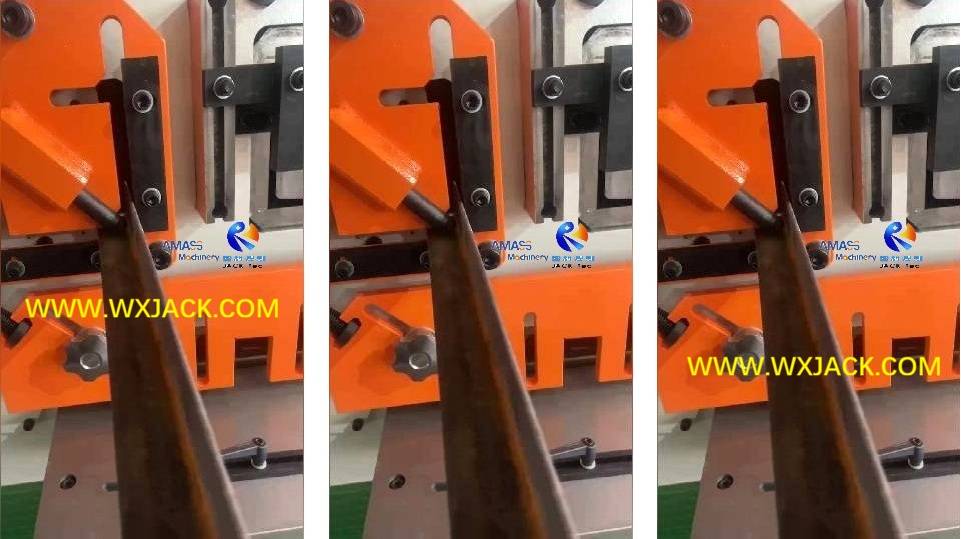

3) Cortar acero en ángulo y acero en canal con diferentes accesorios y accesorios;

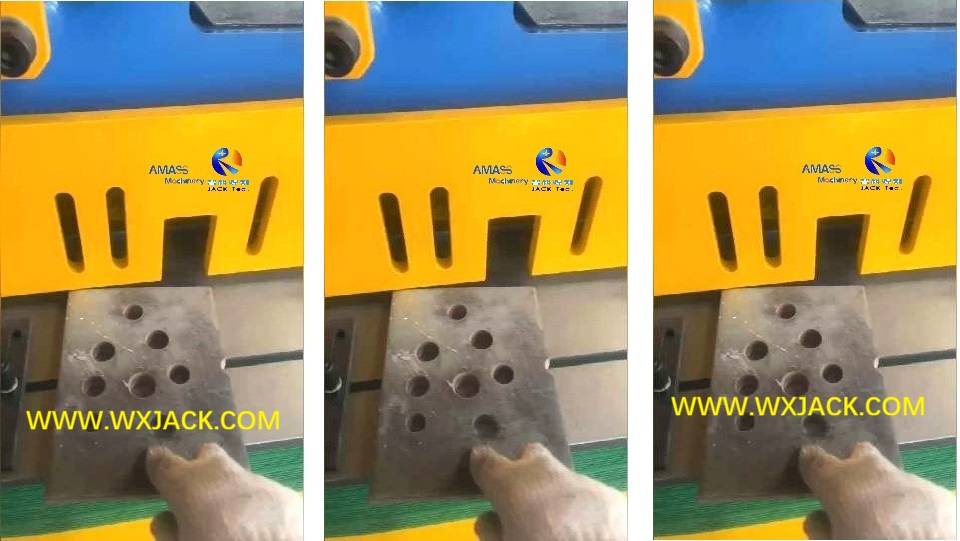

4) Haga agujeros redondos con el ariete;
5) Muescas cuadradas:

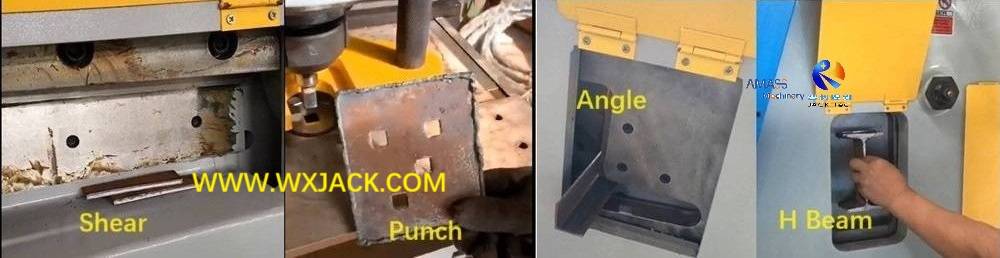

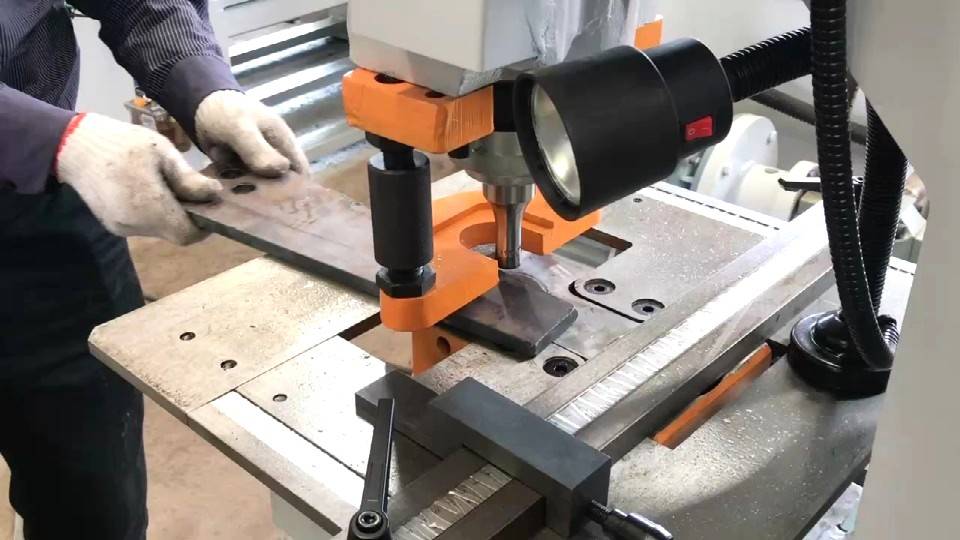

Colección de algunos trabajos realizados con esta máquina modelo Q35Y: ( Fig.1 )

FIG1 Acero de acero Máquina de perforación y cizallamiento 1

2. Ventajas y sitios de uso aplicables de la máquina punzonadora y cizalla combinada modelo Q35Y:

1) Movimiento conveniente de tamaño pequeño: Como se puede ver en las fotografías, esta máquina tiene un tamaño compacto, forma regular y estructura integral, que es fácil de manejar y ubicar;
2) Operación fácil de usar: Como producto maduro con más de 20 años de experiencia en uso, esta máquina tiene una operación segura y conveniente. El diseño y la altura de la mesa de trabajo cumplen con los requisitos de ergonomía;
3) Ajuste pequeño con fuerza pesada: Aunque tiene dimensiones compactas, el funcionamiento de esta máquina se acciona con cilindros de aceite hidráulico, que garantizan una fuerza operativa pesada y confiable al cortar y punzonar;
4) Precio razonable y rentable: combinando varias funciones frecuentemente necesarias en un solo equipo, y con una cotización razonable, un conjunto de trabajadores de acero incorpora varias máquinas y, por lo tanto, ofrece un rendimiento muy satisfactorio para los clientes. ;
5) Uso extensivo: beneficiándose de sus funciones versátiles, esta máquina combinada de punzonado y corte tiene un amplio campo de aplicación : estructura de acero, vehículos, construcción naval, construcción de estadios, construcción de puentes, despliegue de tuberías...

B. Informe técnico sobre la máquina combinada de punzonado y cizallamiento modelo Q35Y:

1. Unidades principales y estructura de la máquina combinada de punzonado y cizallamiento:

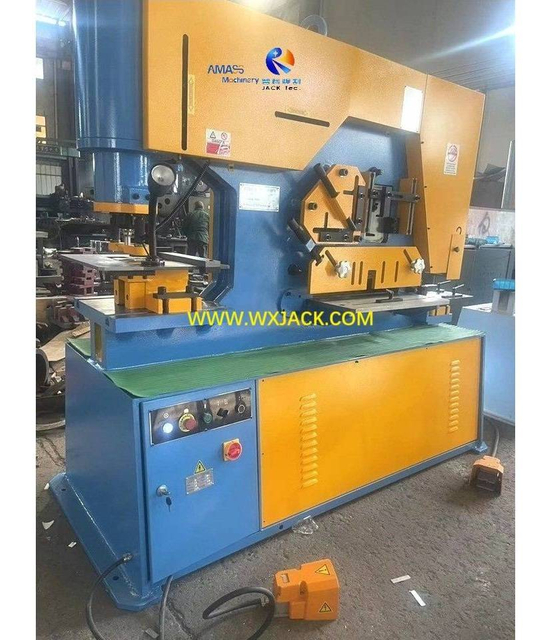

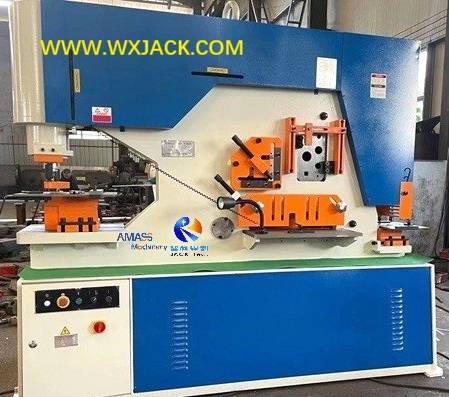

a) Un conjunto de trabajadores de acero modelo Q35Y/25 en el taller del cliente, lado frontal : ( Fig.2 )

Fig2 Máquina combinada de punzonado y cizallamiento 3

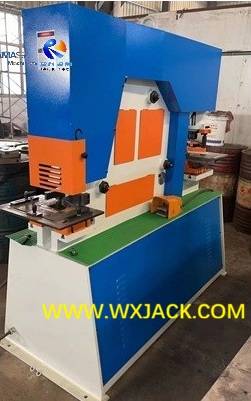

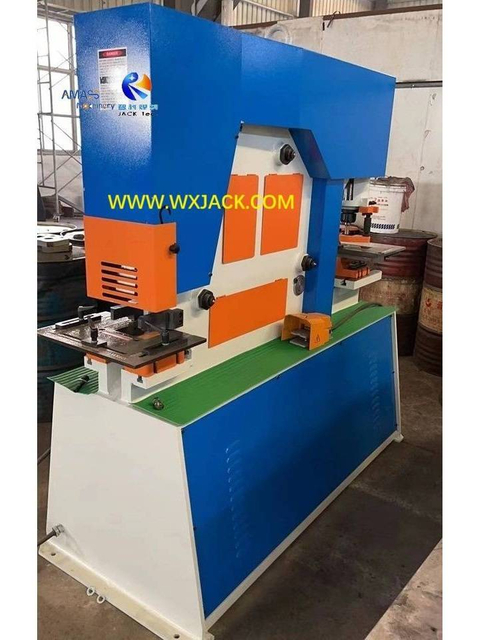

b) Parte trasera del mismo conjunto de bastidor principal mecánico de la máquina: ( Fig.3 )

Fig3 Máquina combinada de punzonado y cizallamiento 6

Como se muestra en las fotografías de arriba, un conjunto de la máquina de la serie Q35Y tiene unidades principales de:
1) Bastidor principal mecánico de tipo integral de la máquina. Es de tipo estructura soldada, lo que aumenta suficiente rigidez y resistencia;
2) Varios asientos operativos, aberturas, soportes y herramientas , para completar las funciones correspondientes en el procesamiento de piezas de acero, que están distribuidos en diferentes secciones de la mitad superior de la máquina principal;
3) Sistema hidráulico como fuerza motriz en las acciones de punzonado y entallado, que se coloca dentro de la mitad inferior de la máquina, lado derecho ;
4) Tablero de control eléctrico de esta Máquina Combinada de Punzonado y Cizalla, que está integrado en la mitad inferior de la máquina, lado izquierdo ;
5) Otras herramientas auxiliares para la operación, como lámpara de trabajo, varillas, accesorios, llaves que deben reemplazarse, dependiendo de los diferentes lotes de piezas de trabajo;

2. Modo de operación en la máquina punzonadora y cizalla combinada modelo Q35Y:

1) Diferenciación llamativa en las secciones: como se puede ver en las fotografías, las diferentes zonas de esta máquina para trabajadores del acero están clasificadas con diferentes colores, azul y blanco para la base y el fondo, y naranja para las zonas de operación;
2) Una operación a la vez: al combinar numerosas funciones en una sola máquina, solo hay un tipo de operación que se puede implementar en cualquier momento. En otras palabras, aquí no se permite el funcionamiento en paralelo. El operador puede concentrarse en cualquier trabajo sin distracciones;

3) Sugerir sobre el trabajo por lotes en una máquina combinada de punzonado y corte:

a) El trabajo de asistente es imprescindible: la operación de esta máquina para trabajadores del acero implica ensamblar y desmontar accesorios/herramientas/asientos/soportes para piezas de trabajo de diferentes tamaños, bajo diferentes modos de operación;
b) Tiempo de Ciclo Sin Valor Agregado: La operación de montaje y desmontaje se completa con los correspondientes tornillos y tuercas. Es decir , hay cierto porcentaje de trabajos de apoyo sin valor agregado, durante todo el turno de operación de esta Máquina Combinada de Punzonado y Cizalla;
c) Aumentar la eficiencia: por esta razón, para aumentar el porcentaje del tiempo del ciclo de trabajo de valor agregado total tanto como sea posible, los pasos de operación en esta máquina deben planificarse cuidadosamente con anticipación para procesar piezas de trabajo con las mismas especificaciones juntas como un lote. De esta manera se pueden reducir al mínimo los correspondientes trabajos de montaje y desmontaje;

3. Modos de operación en la máquina punzonadora y cizalla combinada modelo Q35Y:

Esta máquina tiene 3 modos de funcionamiento para cada tipo de función:
1) Sencillo: este modo es para probar y garantizar el estado normal de la unidad de función correspondiente. Por lo tanto, cada vez que realice un paso de función relacionado al comienzo de cada turno, utilice este modo único para validar el estado correcto;
2) Avance lento: este modo sirve para modular la carrera de sujeción del ariete/cuchilla de manera precisa, para garantizar que el parámetro de proceso sea correcto con las piezas de trabajo involucradas. Por lo tanto, cada vez que reemplace un lote de piezas de trabajo, use este modo de avance lento para ajustar los parámetros de control óptimos de la máquina combinada de punzonado y corte;
3) Continuo: Este es el modo de funcionamiento oficial para cada lote de pieza, bajo diferentes tipos de operación:
a) Corte de placas metálicas/barras planas/varillas;
b) Cortar vigas y canales en H (en diferentes ranuras);
c) Perforación de agujeros redondos;
d) Entalladuras en agujeros cuadrados;
El modelo Continuo debe seleccionarse y ejecutarse sólo después de tener como piloto los modos Sencillo y Avance lento.

C. Especificaciones técnicas de la máquina punzonadora y cizalla combinada modelo Wuxi JACK Q35Y:

Hay 2 modelos comunes para elegir, que difieren en el máximo. Grosor de las barras planas que se pueden cortar con una cuchilla de corte:

No.	Parámetros		Valor	Unidad
1	Modelo de máquina		Q35Y-25/ 30
2	El máximo. Fuerza de perforación		1200	Kn
3	Cizalla de barra plana	Convencional (Ancho x Grosor)	330 × 25/ 30	mm
3	Cizalla de barra plana	Capacidad Máxima (Ancho x Grosor)	600 × 16	mm
4	Cizalla en diferentes piezas de estructura de acero	Barra cuadrada sólida	50	mm
		Barra redonda sólida	60	mm
		Canal de acero	200	mm
		H viga	200	mm
		Ángulo igual a 90 °	160 × 14	mm
5	Muesca de agujero cuadrado	El máximo. Espesor	10	mm
		El máximo. Ancho	80	mm
		El máximo. Profundidad	100	mm
6	Perforadora redonda	El máximo. Espesor	25	mm
		El máximo. Diámetro	32	mm
		Profundidad de la garganta	406	mm
		El golpe máximo	80	mm
		Ciclos/min. (carrera de 20 mm)	25	Tiempos/min.
7	Resistencia a la tracción del material de la pieza de trabajo		450	N/m㎡
8	Volumen de aceite	Aceite hidráulico （46 ＃）	120	L
9	Motor	Fuerza	7.5	KW
10	Dimensión del bastidor principal de la máquina combinada de punzonado y cizallamiento	Longitud	2355	mm
		Ancho	960	mm
		Altura	2090	mm
11	Peso de la máquina		4300	Kg
12	Altura de la mesa perforadora de agujeros redondos		1100	mm
13	Altura de corte Banco plano		910	mm
14	Altura de la mesa con muesca con orificio cuadrado		910	mm
15	Altura de la cizalla de acero en ángulo		1250	mm
16	Altura de la barra redonda sólida y del cizallamiento de acero del canal		1300/1350	mm

Wuxi JACK Otras máquinas ^{de primera} operación para procesamiento de placas de acero y estructuras de acero

1. Fresadora de bordes de placa de acero serie XBJ:

Modelo SXBJ-16 , en las instalaciones de un cliente de Europa del Este, en el año 2026, abril

Modelo SXBJ-18, en una empresa de construcción naval china, instalado en exteriores

Modelo SXBJ-12 de doble acción, cabezales de fresado instalados en ambos lados de la mesa de trabajo.

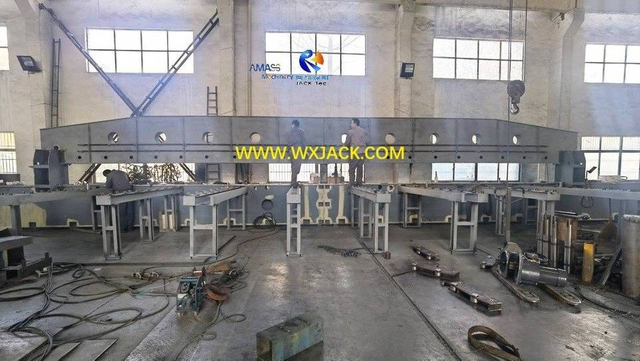

Modelo SXBJ-125 en montaje en Wuxi JACK, para un cliente de Europa del Este

2. Máquina cortadora por plasma con llama de combustible de oxígeno CNC serie CNC-CG:

Máquina cortadora por llama de tira CNC modelo CNC-CG4000

Máquina de corte triple por llama CNC modelo CNC-CG5000

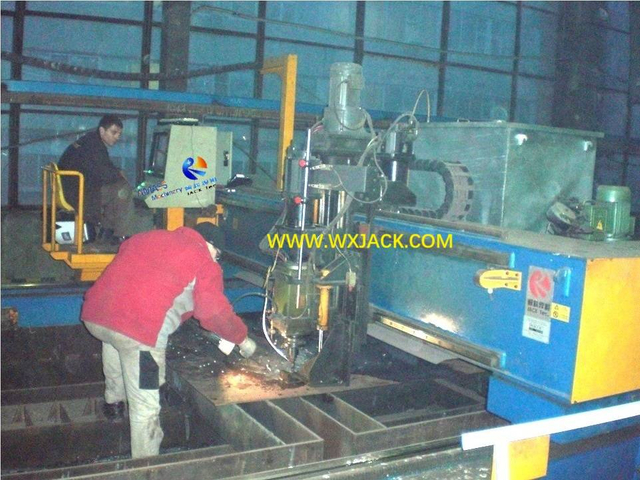

Máquina de corte por plasma y perforación CNC modelo CNC-CGT3009

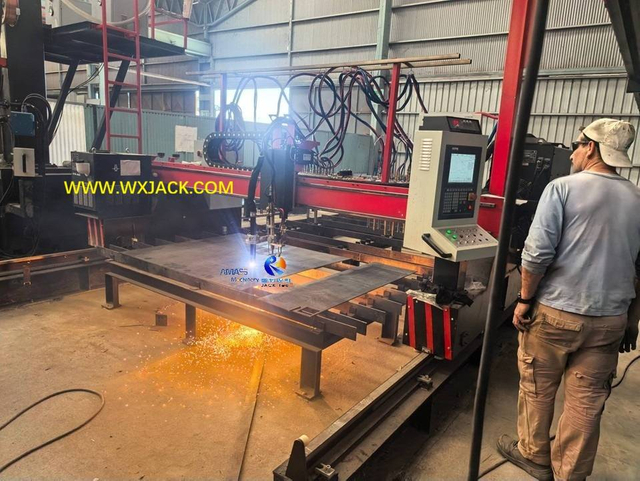

Máquina de oxicorte por plasma CNC modelo CNC-CG3500 en Argentina, noviembre de 2025

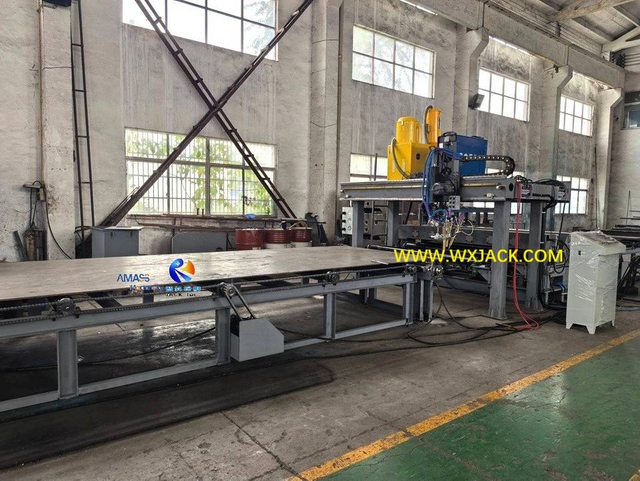

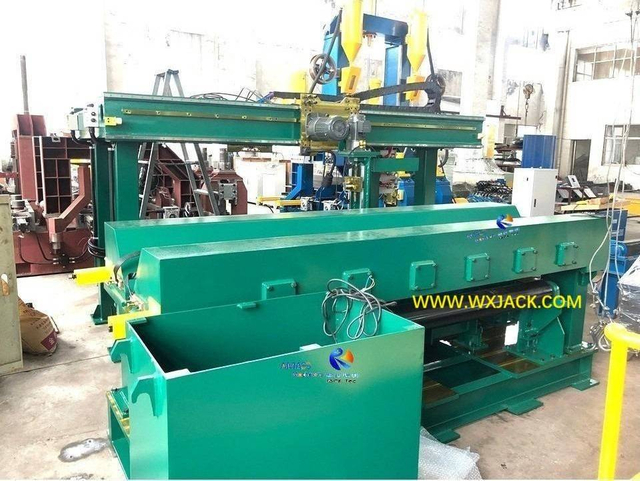

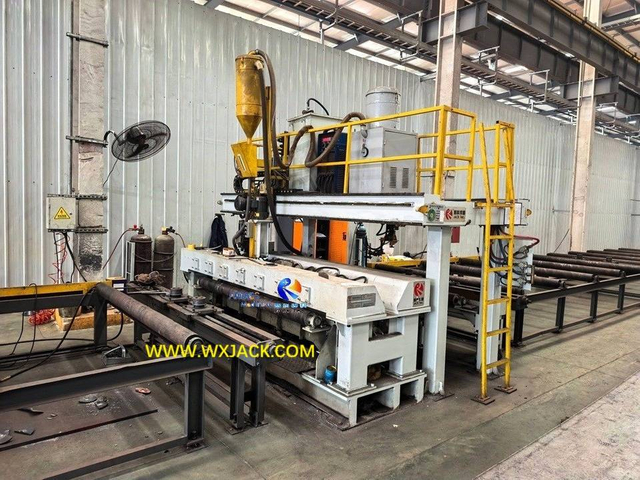

3. Máquina soldadora de juntas a tope de placa de acero :

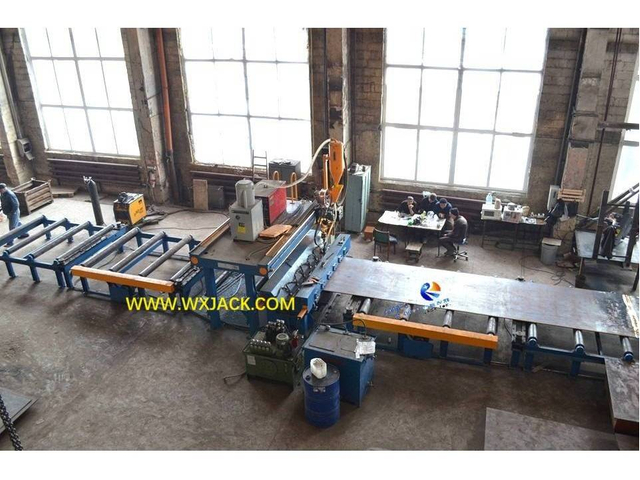

Modelo MP20 en un cliente de Europa del Este, año 2022

Modelo MP23 en cliente productor de grúas chino, año 2022

2 juegos del modelo MP20 están listos para su envío al cliente de Vietnam

Modelo MP20 para un cliente camboyano, septiembre de 2025

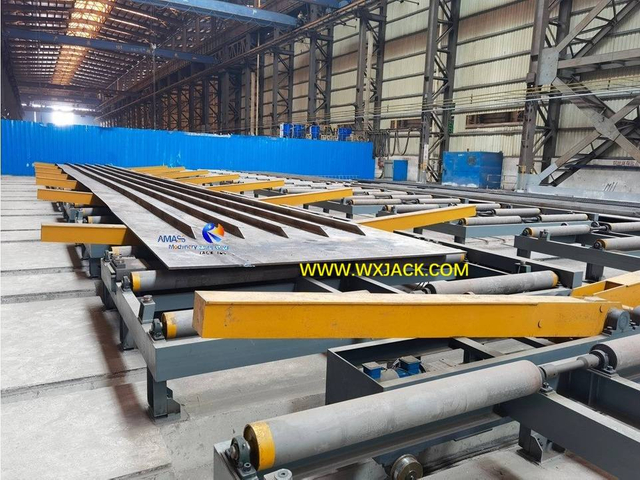

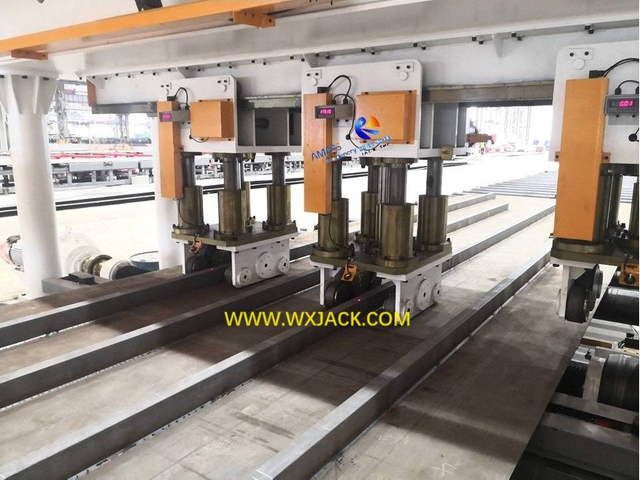

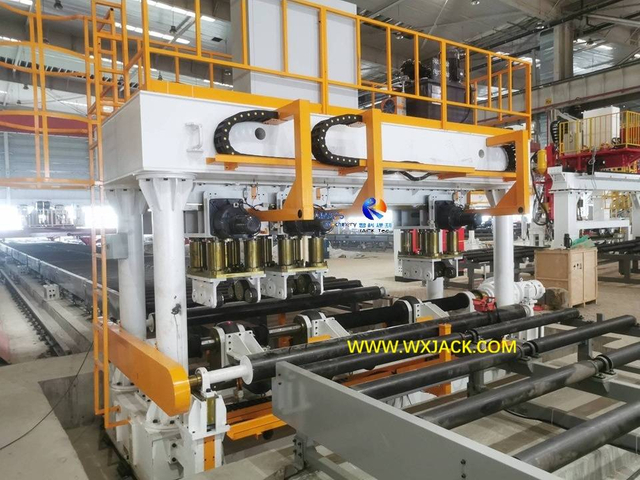

4. Máquina enderezadora de placas reforzadas con acero en ángulo:

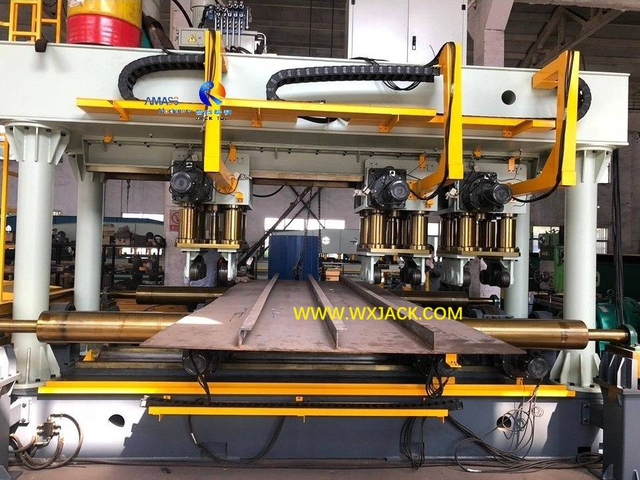

Modelo J20 en una línea de producción de maquinaria portuaria de un cliente chino de Shanghai

El modelo J26 se encuentra en prueba de rendimiento en el taller JACK de Wuxi

Un trozo de placa reforzada nervada de 30 m de longitud enderezándose con la máquina modelo Wuxi JACK J20

Momento de operación de la máquina Wuxi JACK J28 modelo en la planta del Cliente

Otras series de productos que poseemos además de la máquina biseladora con cizalla rodante y la máquina cizalla y punzonadora combinadas

Máquina de alisado de acero ASM63 ASM63 ASM63 de propósito general

Viga simétrica ZHJ18 Modelo 3 en 1 máquina de soldador de haz H vertical H

HMI Control Función avanzada SXBJ-12 Máquina de fresado de borde grande

Asistente de Iron Hand SXBJ-4 Máquina de molienda de borde de doble cabezal

Máquina de soldadura de unión de tope plana de la operación HMI MP23

Máquina de soldadura de unión de placa de acero de chapa MP20 a MP50

CNC-CG6000 a CNC-CG10000 Máquina de corte de forma CNC de gran amplio

Configuración básica CG4000 Máquina de corte de placa de llama CNC Strip Strip Strip

5 eje CNC-CP5-1400/L Máquina de corte de tubería CNC de tamaño mediano clásico

6 y 7 eje CNC-CP6/7-2000 ~ 3000/L Máquina de corte de tubería grande CNC

Miembro de columna de acero usa la máquina de fresado de cara DX1520

Máquina de cartera de caras de extremo de acero de acero DX3030

DX4080 a DX6080 Máquina de fresado de la cara del extremo del haz de acero grande

Tamaño medio de 1800 mm Altura Semiautomática soldada de la máquina de producción de haz H de haz

Z30 Máquina de ensamblaje de haz de IH de IH Z30 Heavy Duty

Blogs sobre la máquina biseladora de placas pequeñas Wuxi JACK, máquina combinada de punzonado y cizallamiento

¿Cómo hacer que el proceso de fresado de bordes de placas sea más eficiente, preciso y flexible?
La fresadora de bordes de placas es un equipo comúnmente utilizado en la industria de estructuras de acero y construcción naval.Su uso es para fresar el borde de la placa en varios tamaños y/o tipos de bisel/chaflán para facilitar la siguiente operación (por ejemplo, soldadura).Debido a su amplia aplicación, mejora la precisión y eficiencia del fresado. Leer Más
Para clientes de Europa del Este: Fresadora de bordes de placa de doble cabezal modelo Wuxi JACK SXBJ-6
1) Uso y Configuración Avanzada del SXBJ-6; 2) Características Técnicas del SXBJ-6; 3) Listas de componentes principales y características técnicas del SXBJ-6; 4) Introducción técnica sobre las unidades principales del SXBJ-6; 5) Resumen sobre la fresadora de bordes de placas Wuxi JACK Leer Más
Se envió un juego de fresadora de bordes SXBJ-3 a Rusia
Capacidad de la fresadora de cantos SXBJ-3, la última entregada; Introducción general sobre equipos de fresado de bordes de placas; Fresadora de extremo de placa de resistencia Wuxi JACK Leer Más

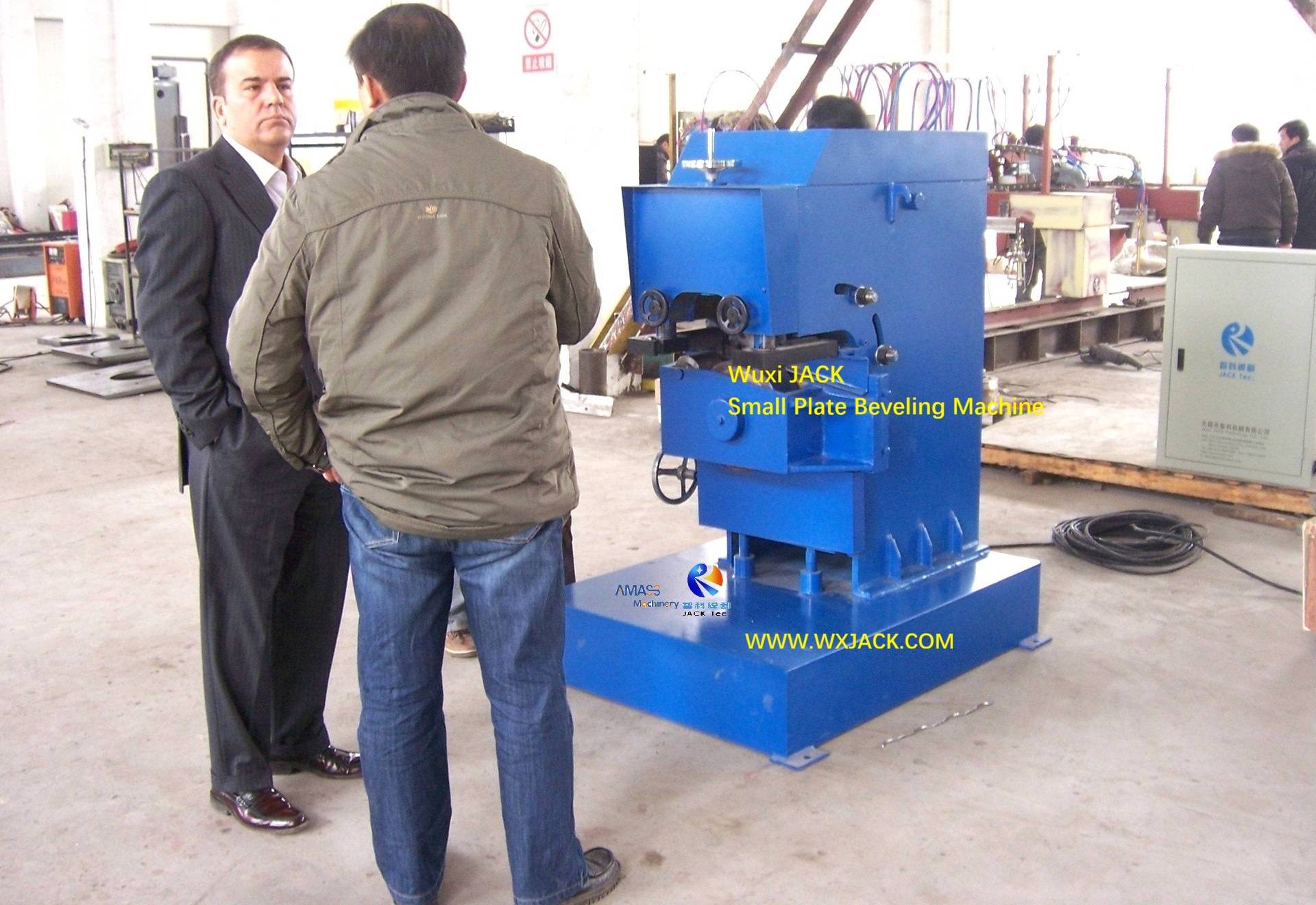

Máquina biseladora de placas pequeñas Wuxi JACK, máquina combinada de punzonado y corte

Máquina biseladora con cizalla rodante modelo Wuxi JACK GD y trabajador siderúrgico modelo Q35Y

1. Máquina biseladora de placas pequeñas Wuxi JACK, del año 2009 al 2026:

2. Máquina punzonadora y cizalla combinada modelos Wuxi JACK Q35Y-25/30, del año 2009 al 2026:

Vídeos de la máquina biseladora con cizalla rodante Wuxi JACK en los años 2022 y 2024

Vídeos de la máquina punzonadora y cizalla combinada Wuxi JACK en los años 2025 y 2026

Introducción técnica a la máquina biseladora de placas pequeñas Wuxi JACK

A. Uso y aplicación de la máquina biseladora con cizalla rodante Wuxi JACK GD20:

1. Función de la máquina biseladora con cortador rodante:

2. Aplicable al uso de sitios de máquina biseladora de placas pequeñas:

3. El otro nombre de uso frecuente de esta máquina biseladora con cizalla rodante:

4. Máquinas relacionadas con máquina biseladora de placas pequeñas:

B. Características (puntos positivos y negativos) de la máquina biseladora con cizalla rodante Wuxi JACK:

1. Puntos fuertes de la máquina biseladora de placas pequeñas GD20:

2. Ventajas competitivas de la máquina biseladora con cizalla rodante:

C. Operación de la máquina biseladora de placas pequeñas Wuxi JACK:

1. Mesa de trabajo o bastidores de conexión a tierra de la máquina biseladora con cizalla rodante:

2. Algunos consejos para el funcionamiento de la máquina biseladora de placas pequeñas:

2) Múltiples modos de operación en la máquina biseladora con cizalla rodante Wuxi JACK:

3. Modo de funcionamiento en la máquina biseladora con cizalla rodante modelo Wuxi JACK GD20:

3) Ajuste del mecanismo de sujeción de la pieza de trabajo (placa de metal) en la máquina biseladora de placas pequeñas:

D. Mantenimiento y especificaciones de la máquina biseladora con cizalla rodante modelo Wuxi JACK GD20:

1. Servicio regular en la máquina biseladora con cizalla rodante de placas pequeñas:

1) Lubricación adecuada en la máquina biseladora de placas pequeñas con cortador rodante:

2. Afilado con cizalla rodante de la máquina biseladora de placas pequeñas GD20:

4) Forma de afilar la fresa por tallado en la máquina biseladora con cizalla rodante:

3. Parámetros técnicos de la máquina biseladora y cizalla rodante modelo Wuxi JACK GD20:

Introducción técnica a la máquina combinada de punzonado y cizallamiento modelo Wuxi JACK Q35Y

A. Función multipropósito y aplicación de la máquina punzonadora y cizalla combinada modelo Q35Y:

1. Capacidad versátil de la máquina punzonadora y cizalla combinada modelo Q35Y:

2. Ventajas y sitios de uso aplicables de la máquina punzonadora y cizalla combinada modelo Q35Y:

B. Informe técnico sobre la máquina combinada de punzonado y cizallamiento modelo Q35Y:

1. Unidades principales y estructura de la máquina combinada de punzonado y cizallamiento:

2. Modo de operación en la máquina punzonadora y cizalla combinada modelo Q35Y:

3) Sugerir sobre el trabajo por lotes en una máquina combinada de punzonado y corte:

3. Modos de operación en la máquina punzonadora y cizalla combinada modelo Q35Y:

C. Especificaciones técnicas de la máquina punzonadora y cizalla combinada modelo Wuxi JACK Q35Y:

Wuxi JACK Otras máquinas de primera operación para procesamiento de placas de acero y estructuras de acero

1. Fresadora de bordes de placa de acero serie XBJ:

2. Máquina cortadora por plasma con llama de combustible de oxígeno CNC serie CNC-CG:

3. Máquina soldadora de juntas a tope de placa de acero :

4. Máquina enderezadora de placas reforzadas con acero en ángulo:

Otras series de productos que poseemos además de la máquina biseladora con cizalla rodante y la máquina cizalla y punzonadora combinadas

Blogs sobre la máquina biseladora de placas pequeñas Wuxi JACK, máquina combinada de punzonado y cizallamiento

Wuxi JACK Otras máquinas ^{de primera} operación para procesamiento de placas de acero y estructuras de acero
