Máquina de montaje de vigas Wuxi JACK IH,

Montaje de viga T con viga H con alta precisión y eficiencia

Modelos de máquina de soldadura por puntos y ensamblaje de vigas Wuxi JACK IH

1) Función: Como el primer conjunto de máquinas de producción de soldadura de vigas IH dedicadas en línea, la máquina de ensamblaje de vigas IH coloca primero la viga en T y luego la viga en H, a partir de placas de tiras cortadas con una máquina cortadora por llama de tiras CNC. La viga TH ensamblada se mantiene en forma mediante ₂ soldadura por puntos de CO;
2) Especificación: Los modelos convencionales de ensamblaje de vigas IH y máquina de soldadura por puntos son desde Z15 (para ensamblar vigas H con una altura máxima de 1500 mm ) hasta Z30 :

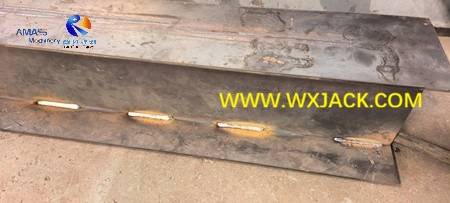

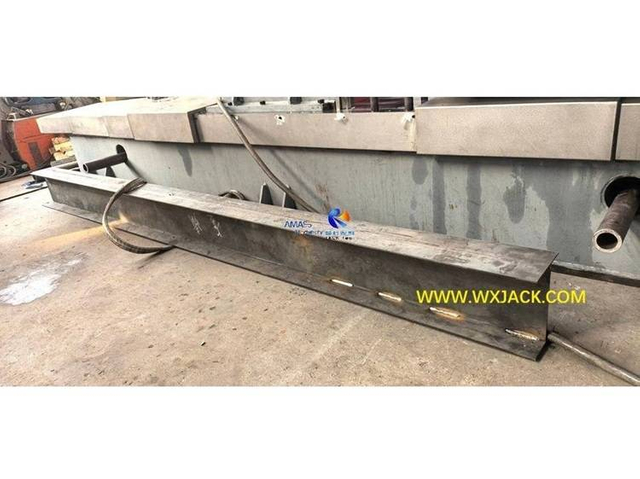

viga H ensamblada terminada con costura de soldadura por puntos: ( Fig.1 )

Diferentes modelos de máquina ensambladora de vigas Wuxi JACK IH funcionan en las instalaciones del cliente:

Z20 en línea automática en el país de la CEI

Z18 en línea automática en China

Z15 en línea automática en el país de la CEI

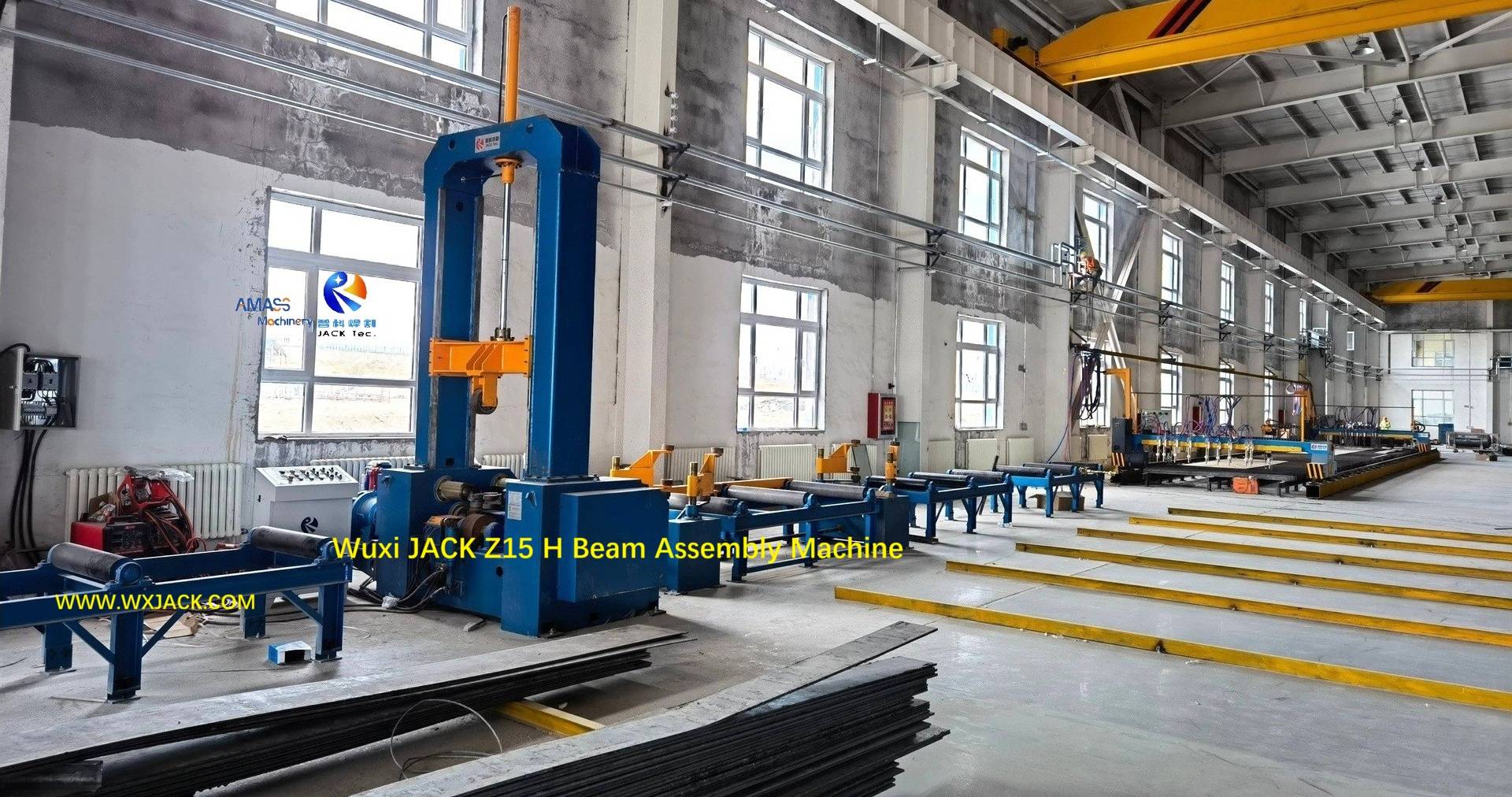

Z15 en línea automática en China

Consulta

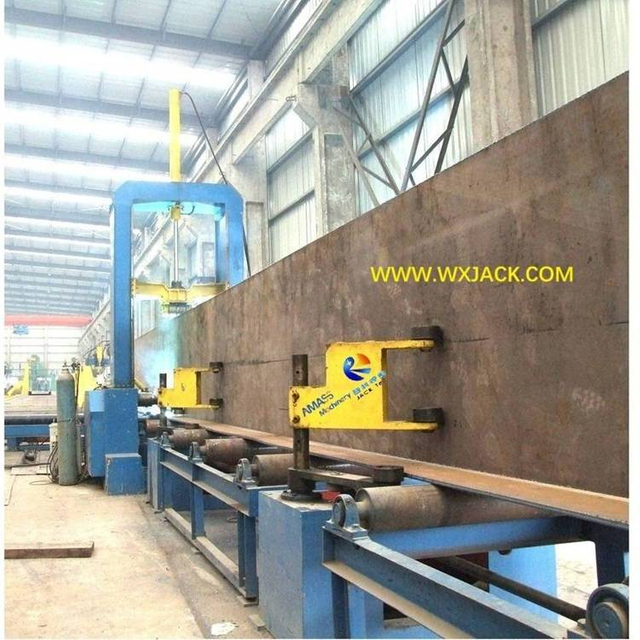

Z18 en funcionamiento en una instalación de estructuras de acero china

La máquina cortadora de tiras CNC Z15 y CNC-CG4000 acaba de terminar su instalación en un nuevo taller

Consulta

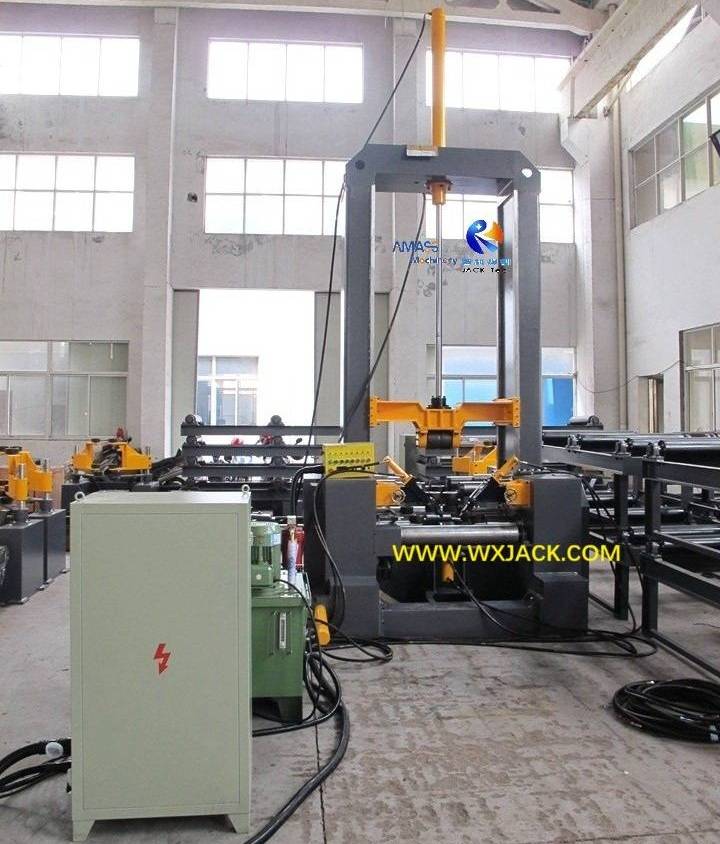

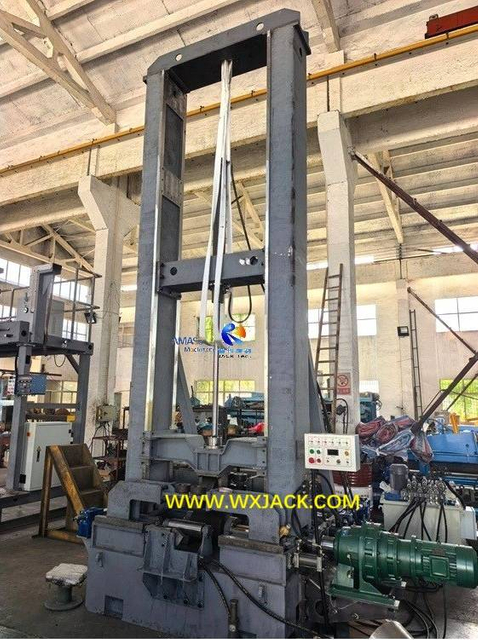

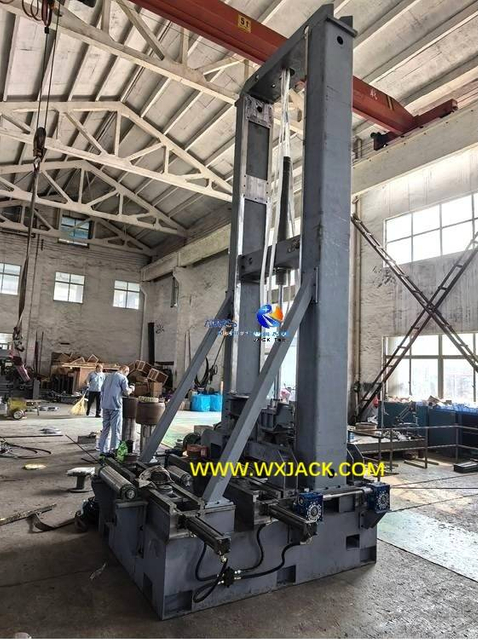

Z18 terminado, ensamblado y pintado en el taller Wuxi JACK

Z30 en funcionamiento en el taller del cliente

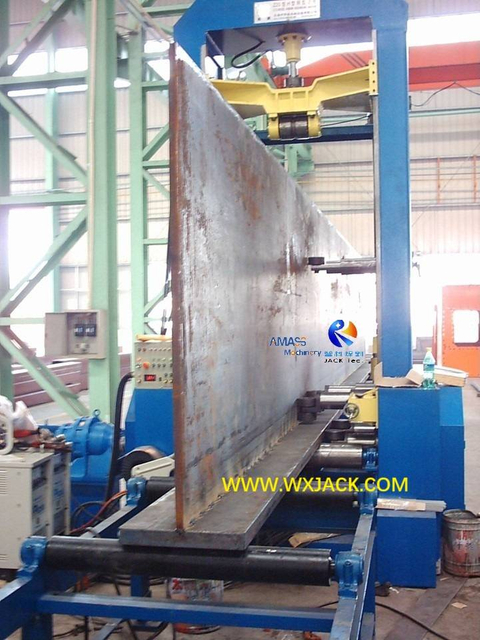

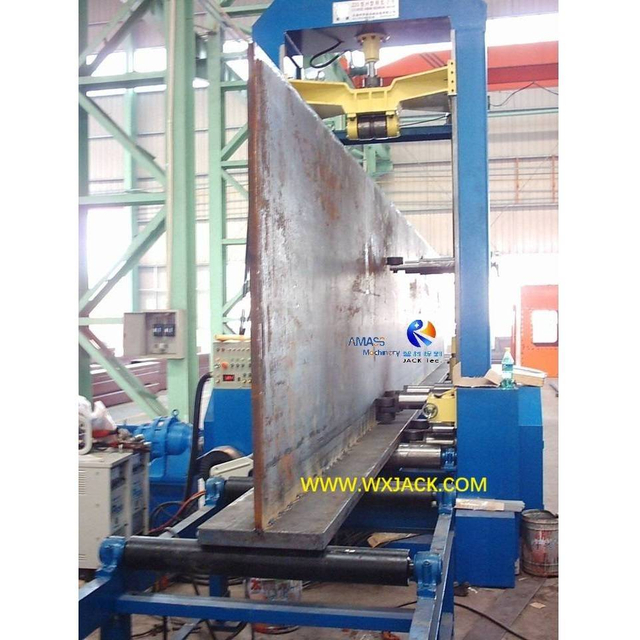

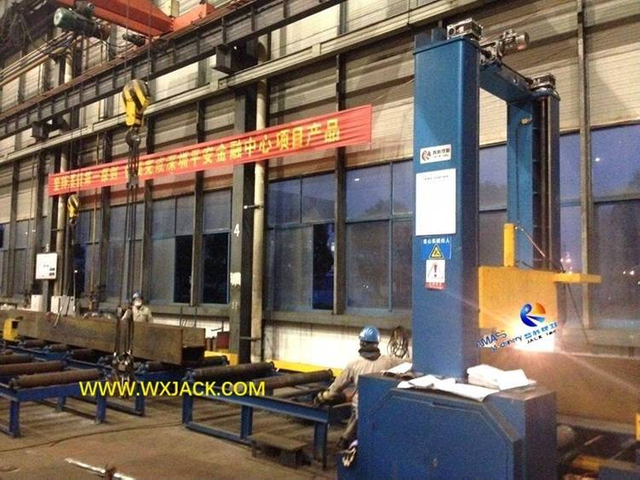

Z18 se ensambla en una viga en T grande de 40 mm de espesor y 1500 mm de altura

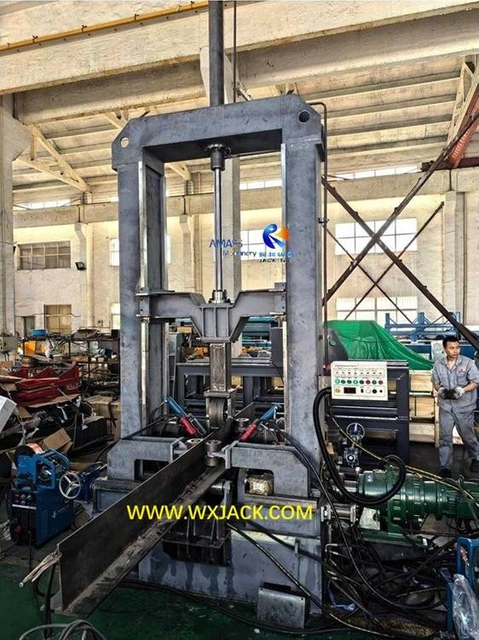

Puesta en funcionamiento del Z18 en el taller del cliente

Consulta

Máquina de ensamblaje de vigas Wuxi JACK IH recién producida en el año 2025

En el año 2025, recientemente, Wuxi JACK suministró más de 10 juegos de máquinas de soldadura por puntos y ensamblaje de vigas IH ' estándar ' ( modelo Z15 ) y ' grandes ' ( modelos Z20 , Z30 ), de las cuales algunas están diseñadas con requisitos especiales. A continuación se presentan dos casos típicos:

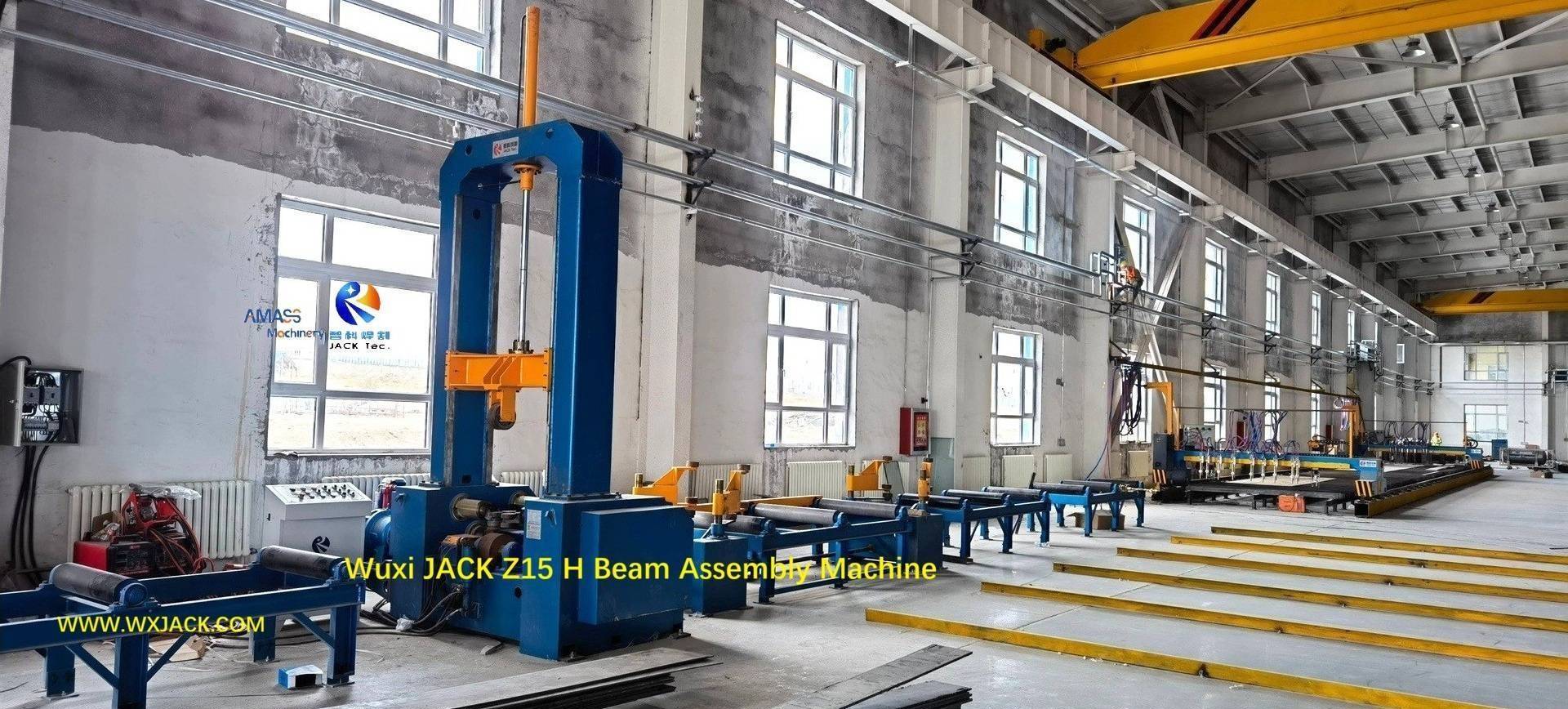

1. Máquina ensambladora de vigas 'estándar' modelo Z15 IH con capacidad de servicio pesado:

En julio y agosto de 2025, como parte de la segunda línea automática de servicio pesado de máquina de producción de soldadura de vigas H, Wuxi JACK entregó 2 juegos del modelo Z15, con mayor ancho de ala de viga H y mayor espesor de ala y alma:

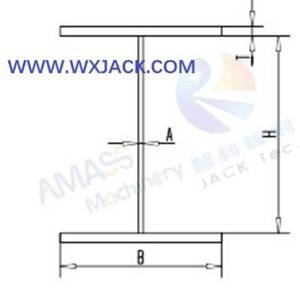

Tamaño de viga H para ensamblaje y soldadura por puntos: ( Fig.1 )

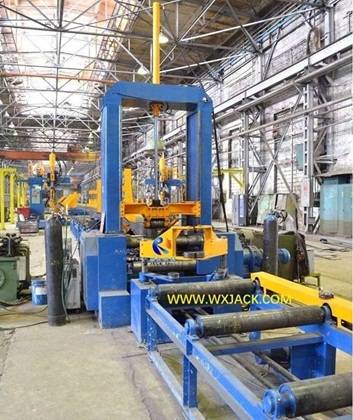

Fig1 Máquina de ensamblaje de vigas IH 1

1) Espesor del ala T : 6-100 mm
2) Ancho del ala B : 150-1000 mm
3) Espesor del alma A : 6-60 mm
4) Altura del alma H : 200-1500 mm
5) Longitud de la viga H L : 4000-15 000 mm

PLC e inversor de CA para controlar la longitud/intervalo de la costura de soldadura por puntos y la velocidad de trabajo

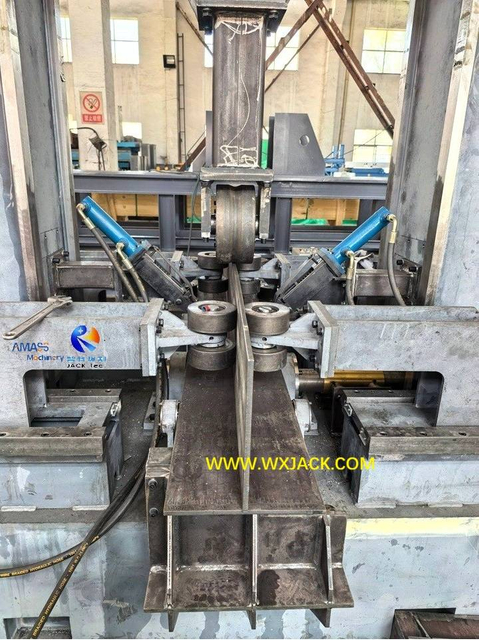

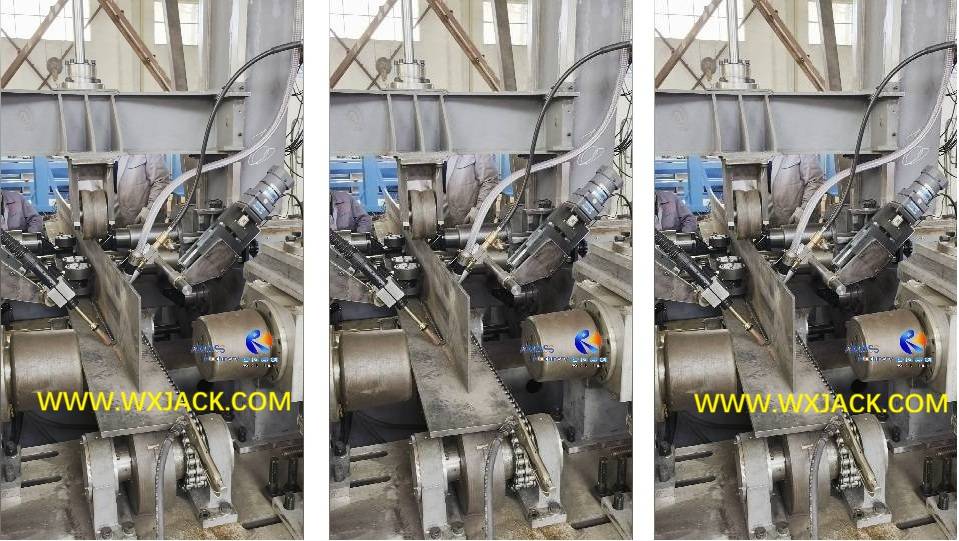

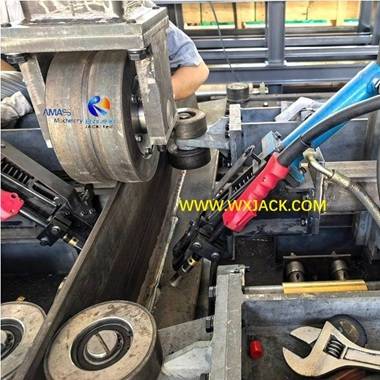

Prueba de taller sobre montaje de vigas en T y ₂ soldadura por puntos de CO

Cerrar vista de la prueba de rendimiento

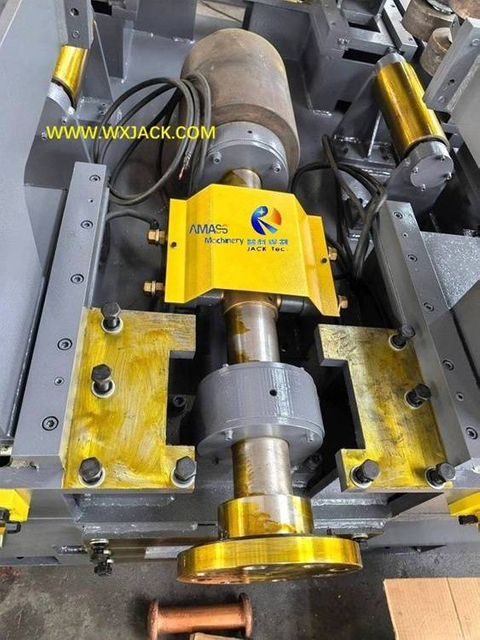

Unidades de montaje, transmisión y conducción eléctrica.

2. Máquina de soldadura por puntos y ensamblaje de vigas modelo IH 'grande' Z30:

En noviembre de 2025, para un cliente indio, se produjo el modelo Z30 , con máx. altura del alma de 3000 mm:
1) Espesor del ala T : 6-80 mm
2) Ancho del ala B : 200-1200 mm
3) Espesor del alma A : 6-60 mm
4) Altura del alma H : 300-3000 mm
5) Longitud de la viga H L : 4000-12 000 mm

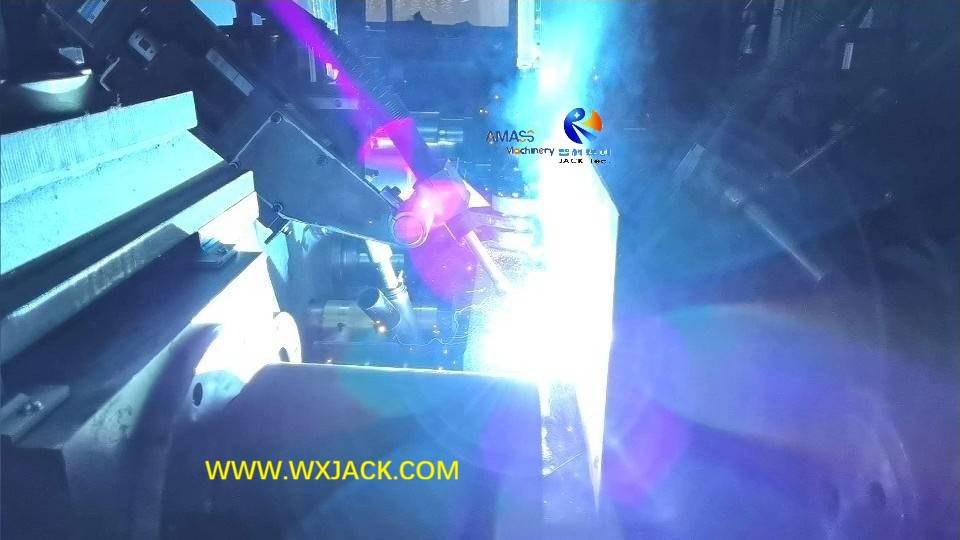

Prueba por ambas caras en fase de montaje automático y soldadura por puntos

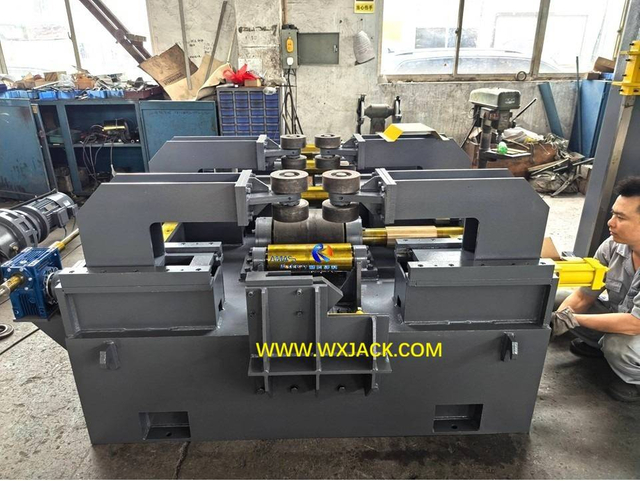

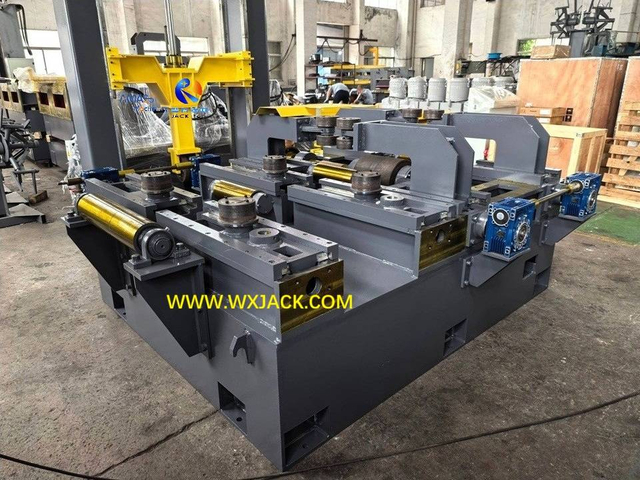

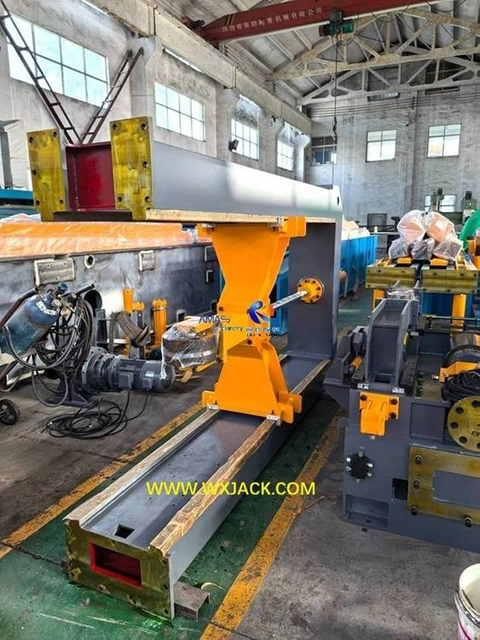

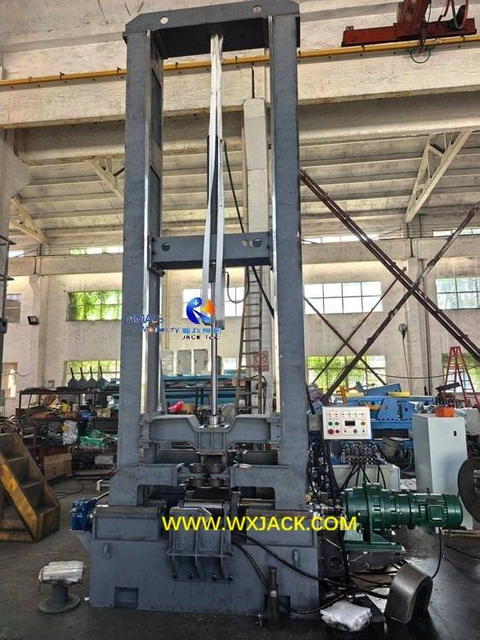

Vista frontal de la máquina principal ensamblada.

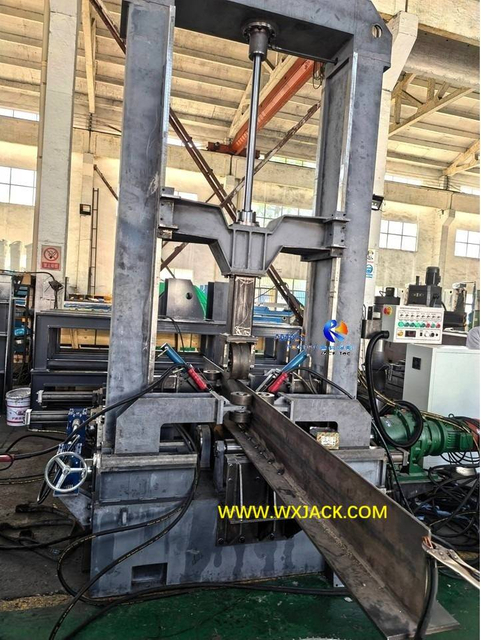

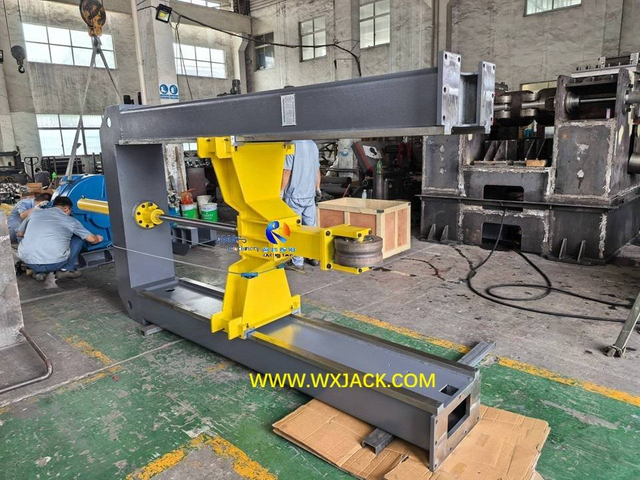

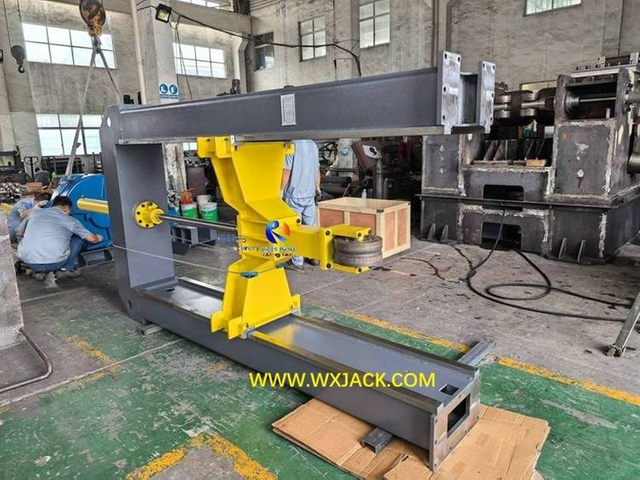

Marco en U de la sección superior pintada de la máquina principal

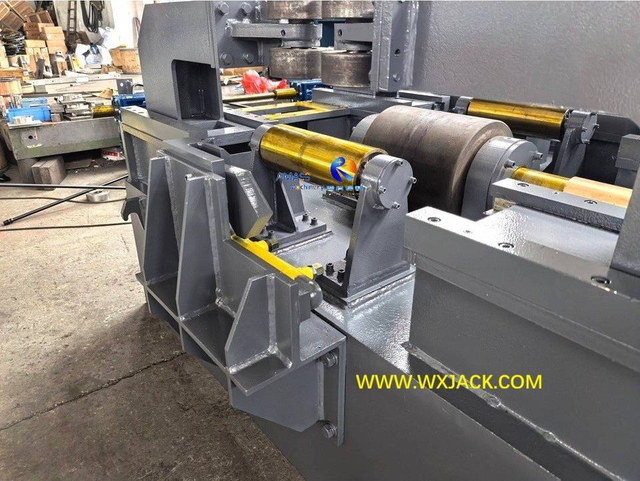

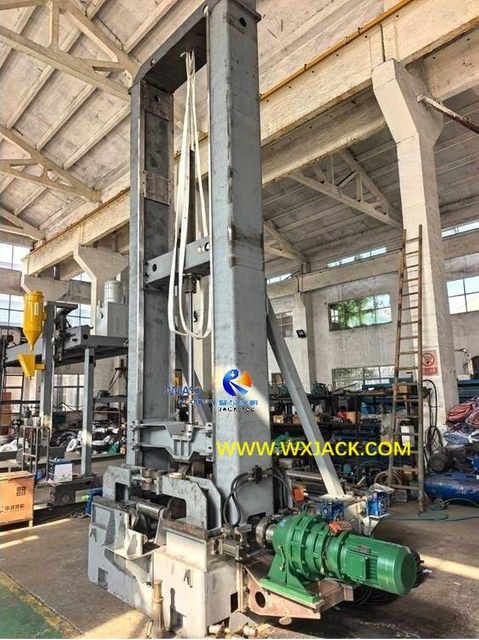

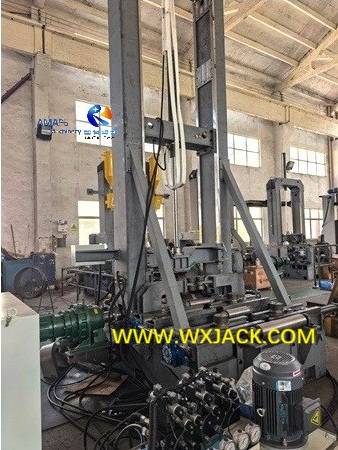

Vista lateral del bastidor principal ensamblado

Puntos fuertes técnicos de la máquina de soldadura por puntos y ensamblaje de vigas Wuxi JACK IH

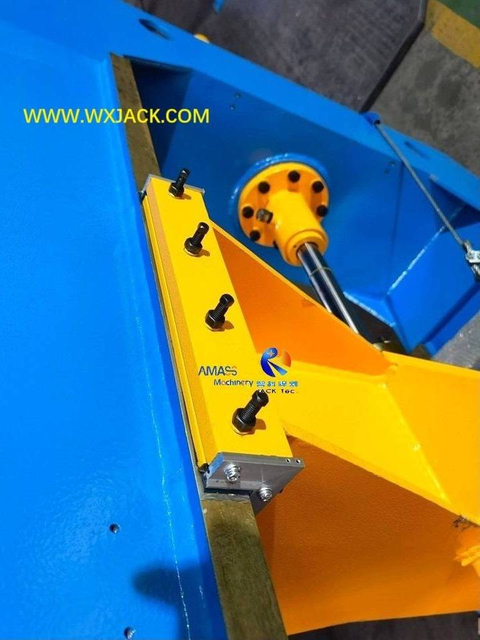

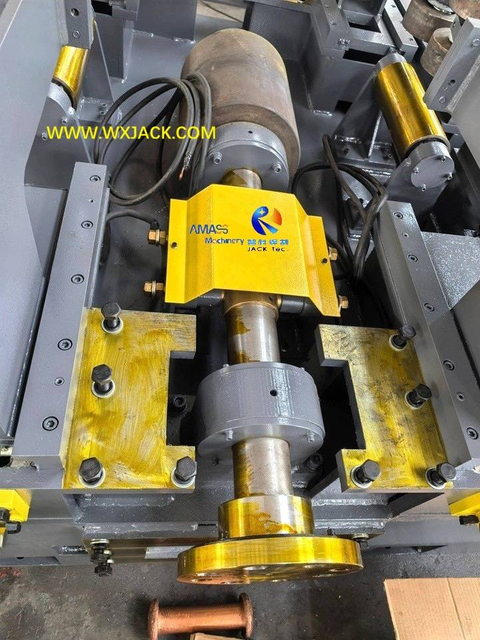

1. Viga de presión hacia abajo de la máquina de ensamblaje de vigas Wuxi JACK IH:

1) El diseño de esta unidad en la máquina Wuxi JACK es completamente diferente al de otros productores, , como en el caso de la máquina enderezadora y soldadora con ensamblaje de vigas en H 3 en 1:
2) La máquina Wuxi JACK ( izquierda ) presiona la viga hacia abajo en comparación con otros productores ( derecha ): ( Fig.1, 2 )

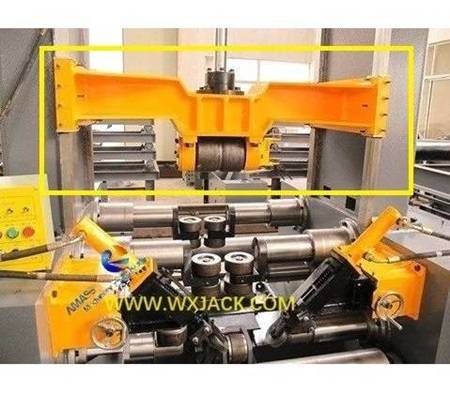

Fig1 Máquina de ensamblaje de vigas IH 9 IMG_7195

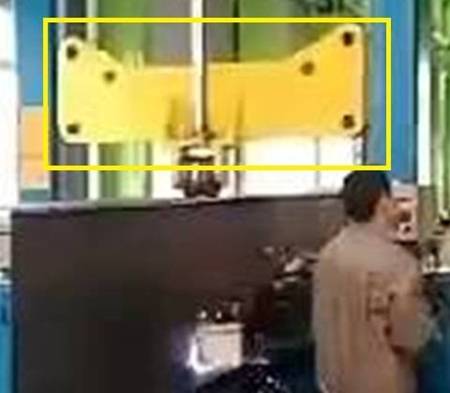

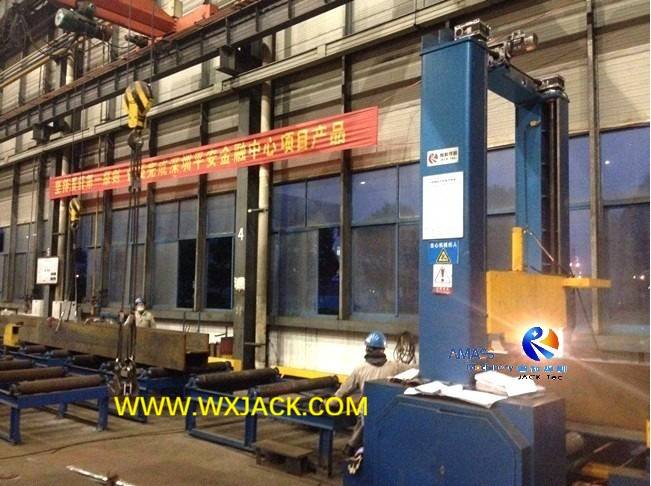

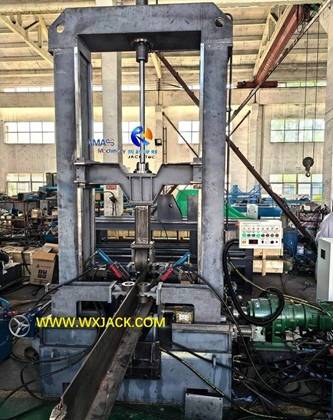

Fig2 Máquina de ensamblaje de vigas IH 4

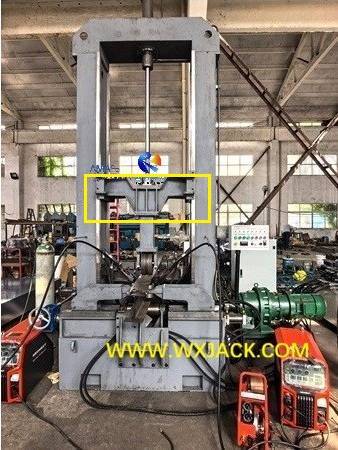

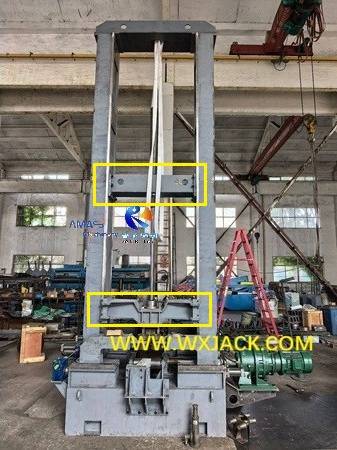

3) Como se muestra en las fotos de arriba, la viga de prensa de la máquina de ensamblaje de vigas Wuxi JACK IH tiene una estructura sólida de estructura de caja rectangular, con fuerza de deslizamiento para impulsar el movimiento hacia abajo para sujetar firmemente la viga H. El costo de fabricación es mucho más alto y el rendimiento es mucho más confiable y suave. ;
4) Mientras que en las máquinas de otros productores, la viga de la prensa descendente se guía con 4 piezas de rodillos rodantes, el movimiento descendente correspondiente se realiza mediante fuerza de deslizamiento , el rendimiento correspondiente tiene una vida útil más corta que los productos Wuxi JACK;

2. Dimensión general de la estructura y resistencia de la máquina ensambladora de vigas Wuxi JACK IH:

1) No es apropiado pegar aquí la foto en el conjunto completo de la máquina de otros productores. Acabamos de hacer una demostración en nuestra máquina principal, para mostrar nuestro sólido diseño:

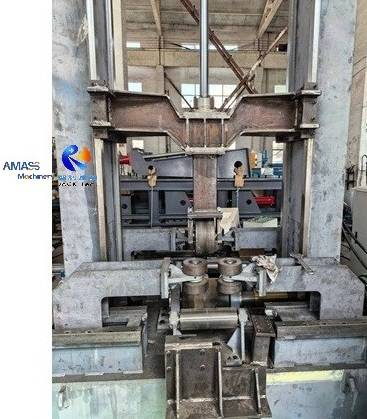

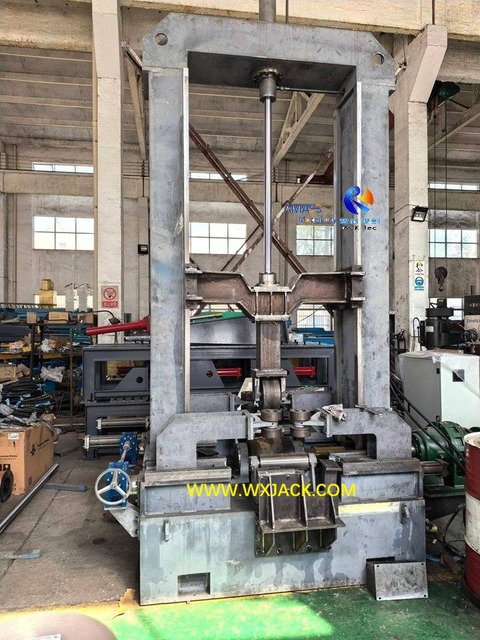

2) Vista frontal de la máquina de ensamblaje de vigas en H Wuxi JACK Z15 modelo I en el año 2025 , para clientes de Europa del Este: ( Fig.3 )

Máquina de ensamblaje de vigas IH Fig3 39 IMG_20250502_144327

3) La dimensión general y el costo de fabricación de la máquina de ensamblaje de vigas Wuxi JACK IH son mucho más grandes y más altos que los de otros productores. . Nuestro objetivo es proporcionar productos duraderos, estables y de alta calidad para los clientes, no productos ' desechables en poco tiempo ';
4) En esta era de competencia feroz , , muchos productores cambian sigilosamente su diseño y reducen el costo de fabricación de las máquinas, con el fin de reducir el precio de venta para obtener una posición más ventajosa en la competencia, no se preocupan realmente por la calidad real y el desempeño posterior en el sitio del cliente, solo por obtener ganancias indebidas. No es fácil mantener la creencia de que ' Truly toma el interés a largo plazo del cliente como ^primera prioridad ', que Wuxi JACK insiste en el diseño y la calidad de nuestras máquinas. Creemos que los clientes con criterio sagaz comprenden el valor de nuestras máquinas;

3. Conjuntos mecánicos sólidos y duraderos de la máquina ensambladora de vigas Wuxi JACK IH en el año 2025:

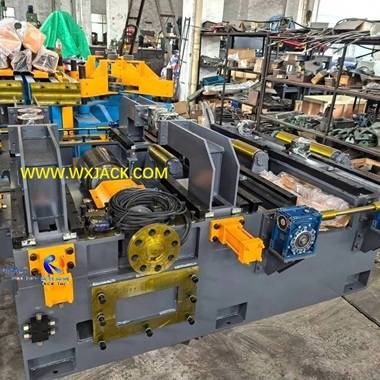

Listo para el envío el marco integral: marco en U y base de cama.

Marco en U pintado

Cama con base pintada

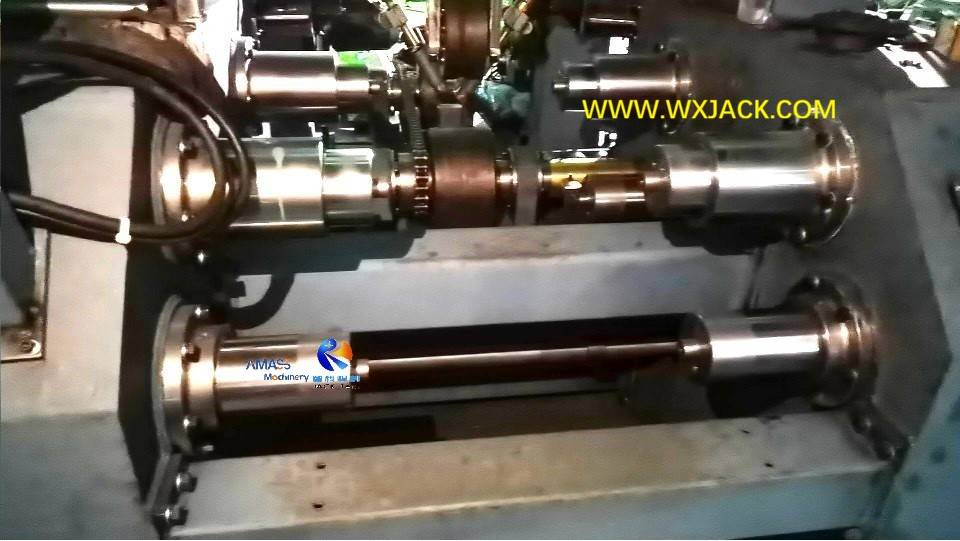

Rodillos de transmisión y cremalleras de soporte.

Vídeos de la máquina de soldadura por puntos y ensamblaje de vigas Wuxi JACK IH, otras máquinas de producción de soldadura de vigas IH

Páginas relacionadas:
1. Línea automática de máquina de producción de soldadura de vigas IH ;
2. Máquina de soldadura de vigas H ;
3. Máquina enderezadora de soldadura de ensamblaje de vigas H 3 en 1

Especificación principal de la máquina ensambladora de vigas Wuxi JACK IH

A continuación se detallan los principales parámetros técnicos de la máquina de soldadura por puntos y ensamblaje de vigas IH de los modelos Wuxi JACK Z. Para obtener una introducción más detallada sobre los aspectos técnicos de la máquina, consulte la sección final de esta página:

Modelos	Z15/ Z18/ Z20/ Z25/ Z30
Máx. Altura del alma de la viga H	1500/ 1800/ 2000/ 2500/ 3000 mm
H espesor web de haz de haz	6-32/60 mm
H ancho de brida de haz de haz	150/200- 800/1000/1200 mm
H espesor de la brida del haz de haz	6-40/60/80/100 mm
H Longitud del haz	4.000-12.000/15.000 mm
Haz H máx. Peso	20 toneladas
Formulario de ensamblaje de brida y alma	Automático, en fase y simetría.
Soldadura	Soldadura por puntos de CO ₂ , con intervalo y longitud de costura controlados con PLC
Velocidad de ensamblaje y soldadura por puntada	200- 2000 mm/min., controlado con inversor de CA
Fuente de alimentación para soldadura por puntos ₂ de CO	350-500A
Modo de trabajo	Manual/Ciclo único/Automático
Motor transportador	1,1kW
Motor principal	5.5kw
Tabla de rodillos transportadores de entrada y salida	3x2600mm

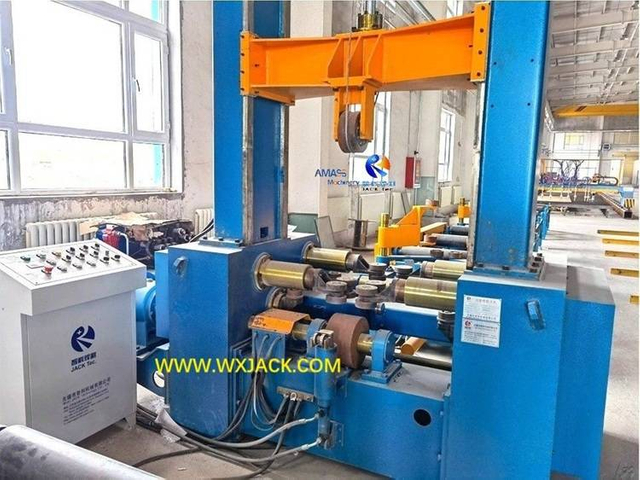

Composición de la máquina de soldadura por puntos y ensamblaje de vigas Wuxi JACK IH

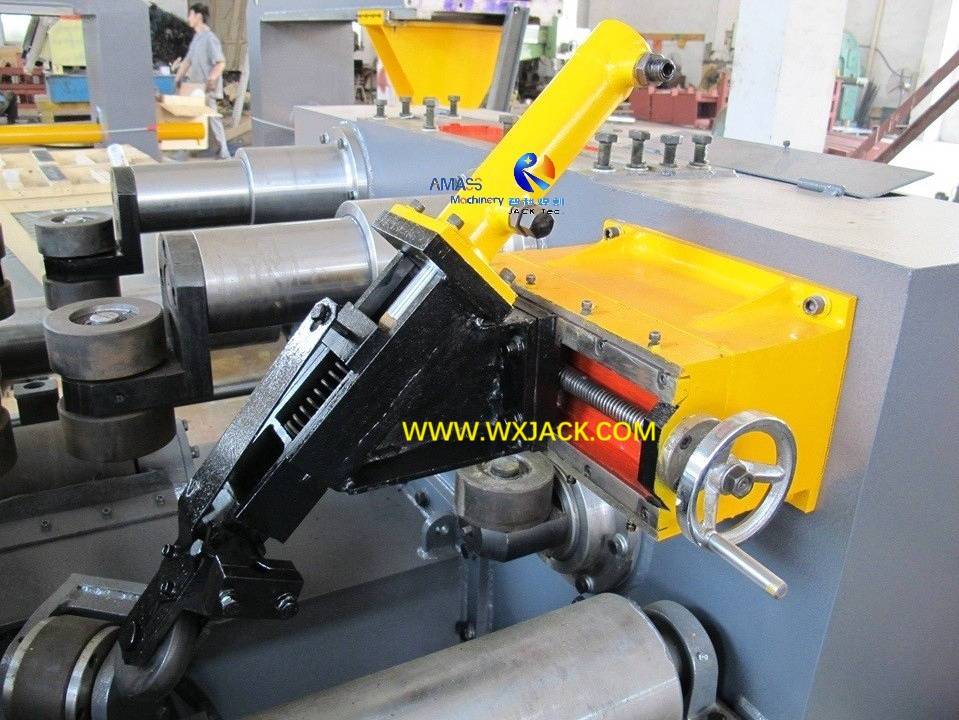

2 I H Beam Assembly and Tack Welding Machine 3 IMG_5907

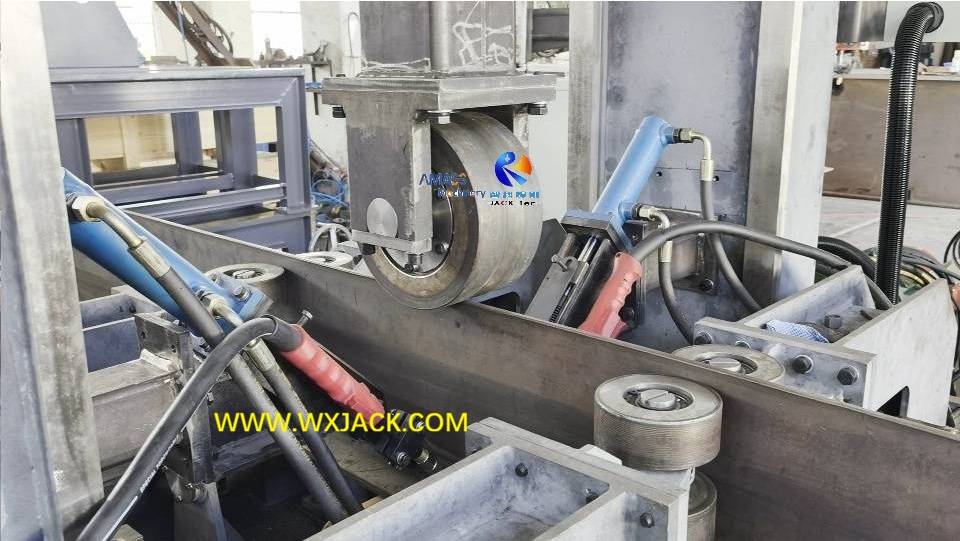

4 I H Beam Assembly and Tack Welding Machine 19

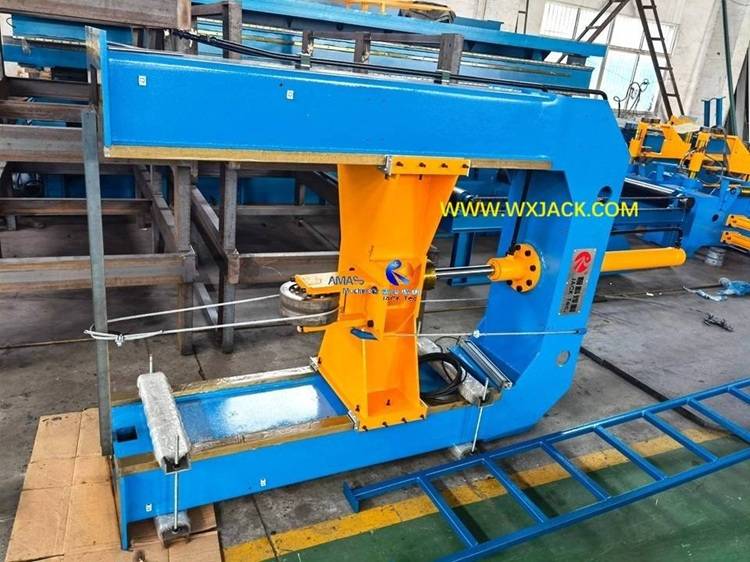

5 I H Beam Assembly Machine 85 IMG_20210712_162536

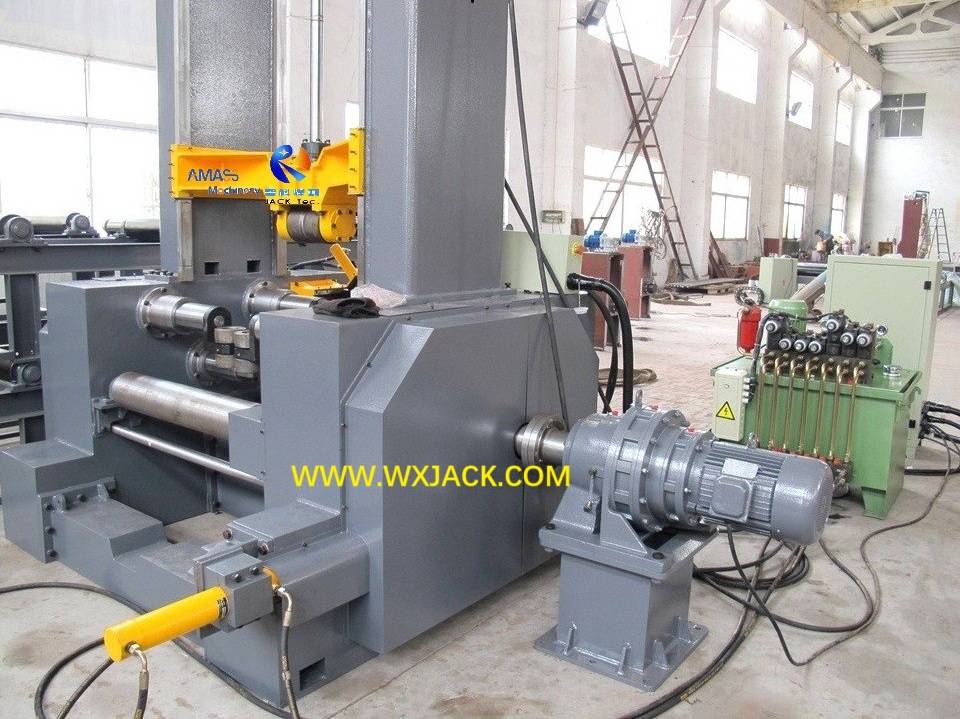

6 I H Beam Assembly and Tack Welding Machine 5 IMG_7181

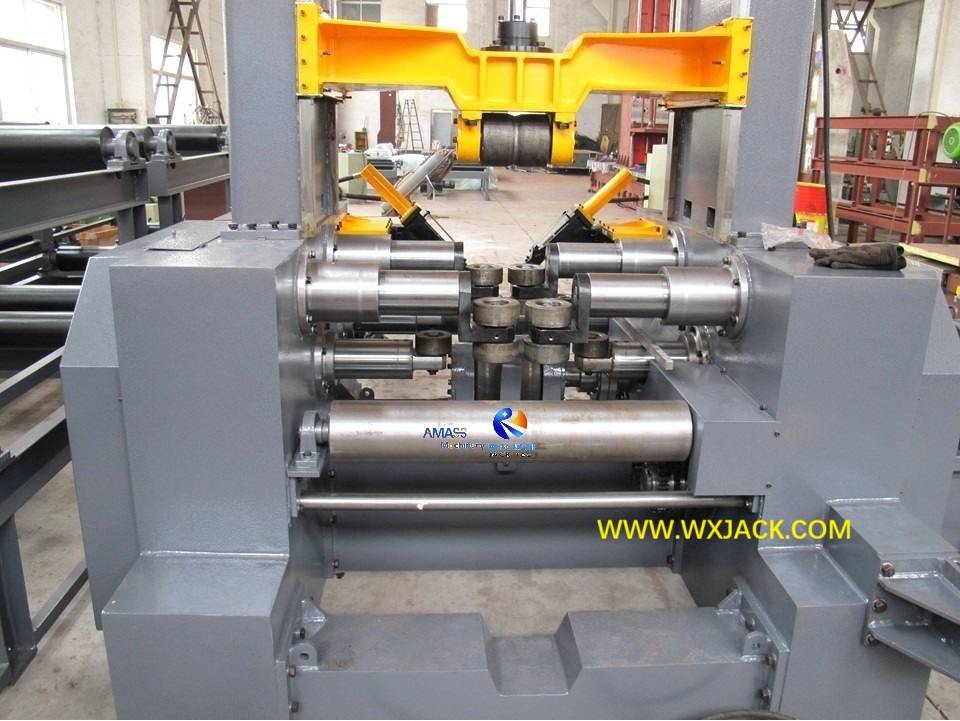

Unidades principales de la máquina de ensamblaje de vigas IH

Las fotos de la izquierda: Conjuntos y componentes de la máquina de soldadura por puntos y ensamblaje de vigas Wuxi JACK IH

Para realizar tareas sofisticadas de ensamblaje de vigas T y ₂ soldadura por puntos de CO, un juego de máquina de ensamblaje de vigas IH contiene las siguientes unidades funcionales de:

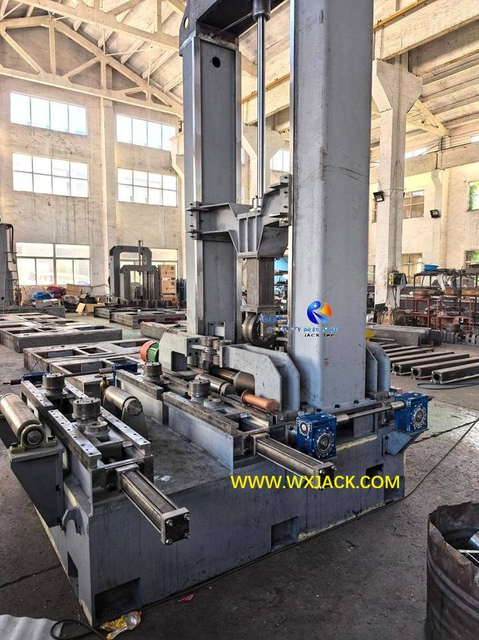

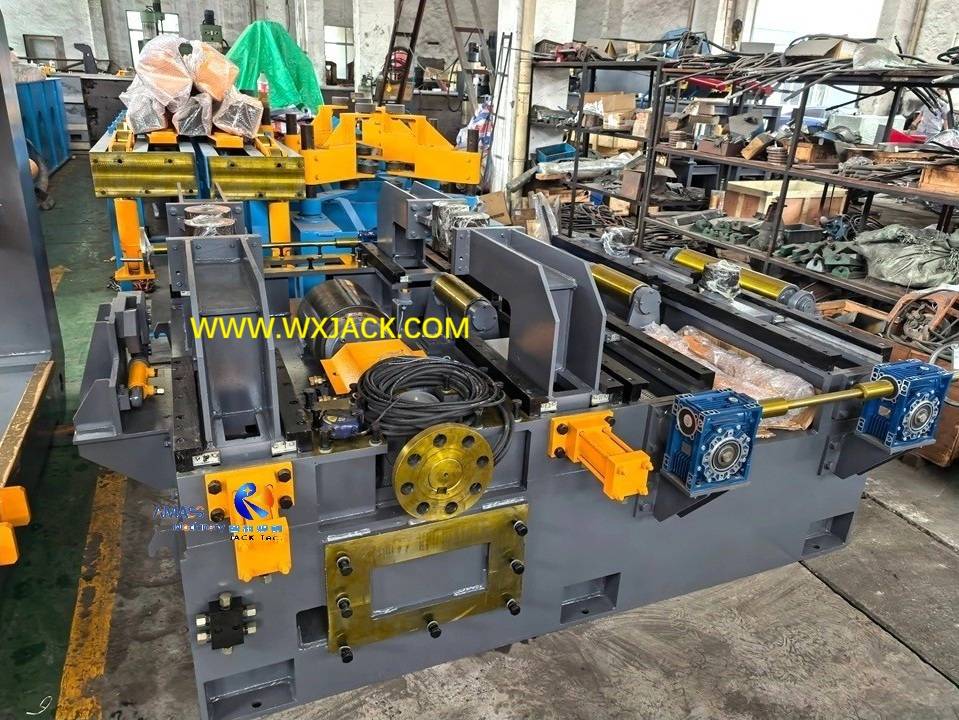

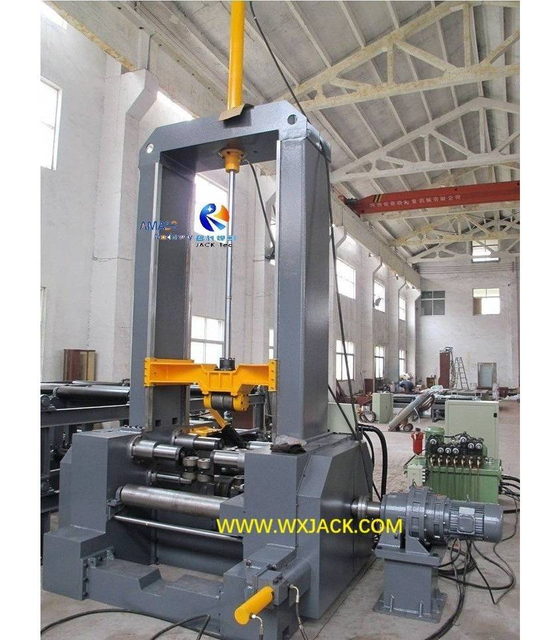

1. Estructura mecánica (máquina principal) de la máquina de ensamblaje de vigas IH:

1) Esto incluye: Base mecánica y pórtico superior en forma de U. Los 2 conjuntos se empaquetan por separado para su transporte y se ensamblan en un cuerpo integral en el lugar de funcionamiento;
2) Durante el trabajo, una pieza de varilla larga de accionamiento del cilindro de aceite, que está ensamblada en el pórtico superior en forma de U en posición vertical, desciende y ejerce una gran fuerza de presión hacia abajo sobre la viga T y la viga H, sujetando las piezas de trabajo de manera firme y precisa de manera constante;
3) La unidad de función central, que completa el ensamblaje final preciso en la viga T y la viga H, se ensambla aquí en la base del marco principal mecánico.

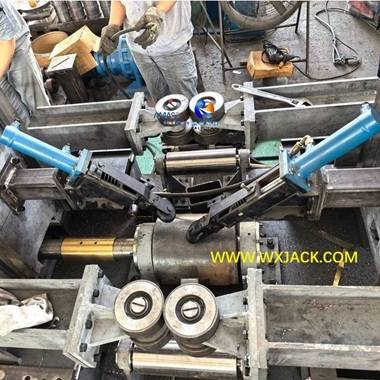

2. Unidades de ensamblaje de 2 pasos de la máquina ensambladora de vigas IH:

Esto es muy similar al de la máquina enderezadora y soldadora de ensamblaje de vigas en H 3 en 1, que incluye:

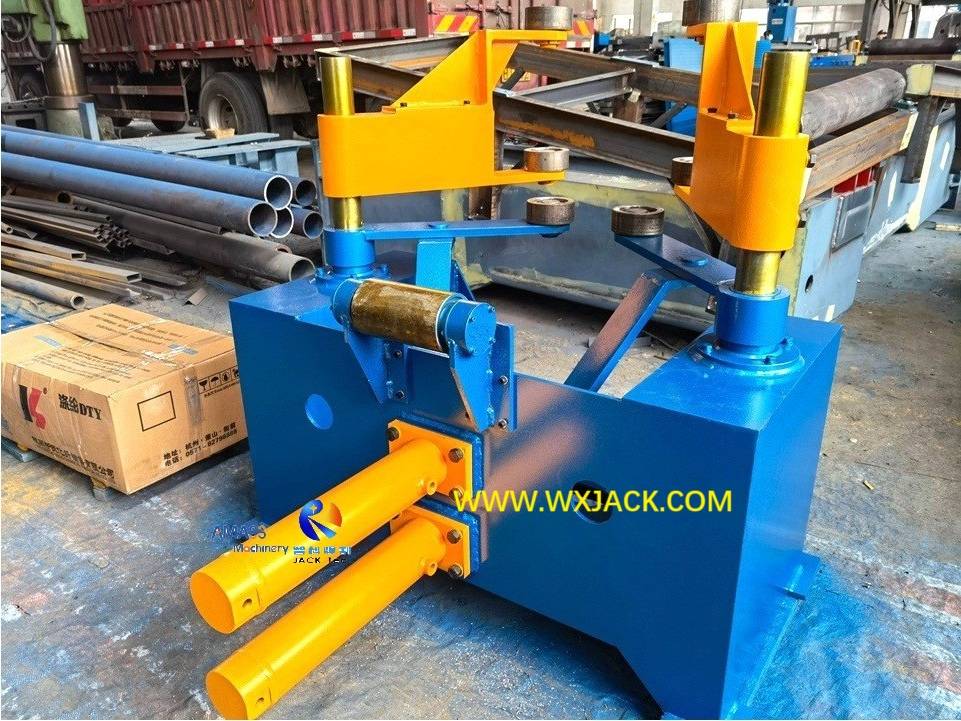

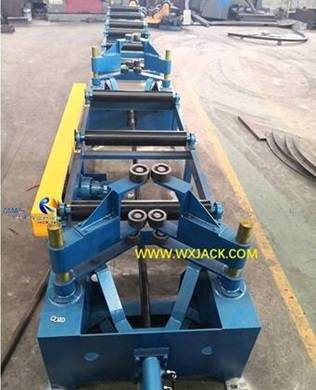

1) 1^{ensamblaje preliminar} del primer paso: hay 2 pares de manipuladores de accionamiento hidráulico (caja de varillas de tracción), que se instalan en las mesas de rodillos transportadores de entrada. Cuando la brida y el alma se envían a la máquina a través de mesas de rodillos de alimentación, estos 2 pares de manipuladores hidráulicos actúan en fase y en secuencia, sujetando la brida y el alma en movimiento en forma de T o H;
2) 2^{Unidad de ensamblaje preciso} del segundo paso, esta unidad se instala en el área de trabajo central de la máquina, la base mecánica. Incluye pares de rodillos de alineación excéntricos dispuestos simétricamente, que se moverán hacia adelante y hacia adentro uno hacia el otro, guiados por un casquillo brillante accionado debajo de los cilindros de aceite, sujetando así la brida y el alma de manera correcta, firme y confiable.

3. ₂ Unidad de soldadura por puntos con protección de gas CO de la máquina de soldadura por puntos y ensamblaje de vigas IH:

Esta unidad funcional trabaja junto con la unidad de ensamblaje, realizando ₂ soldadura por puntos de CO en la brida y el alma sujetadas, reforzándolas en forma de viga T o viga H. Esta unidad incluye:

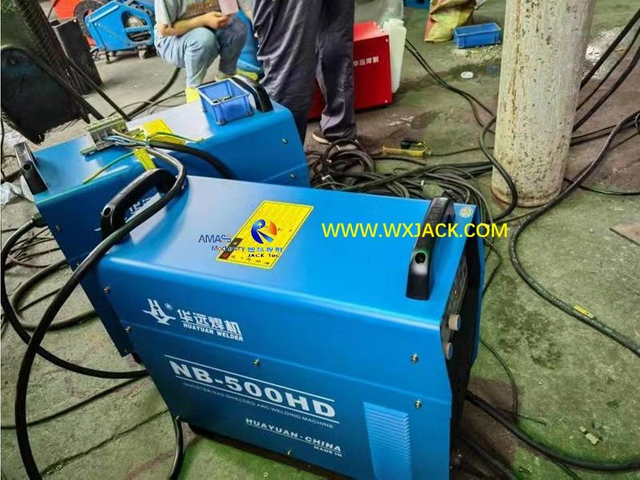

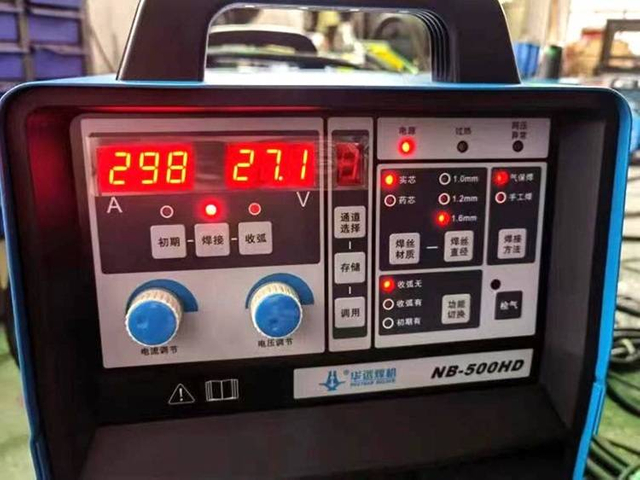

1) 2 juegos de ₂ fuente de alimentación de soldadura CO GMAW y su consola de control: normalmente especificación 350A -500A;

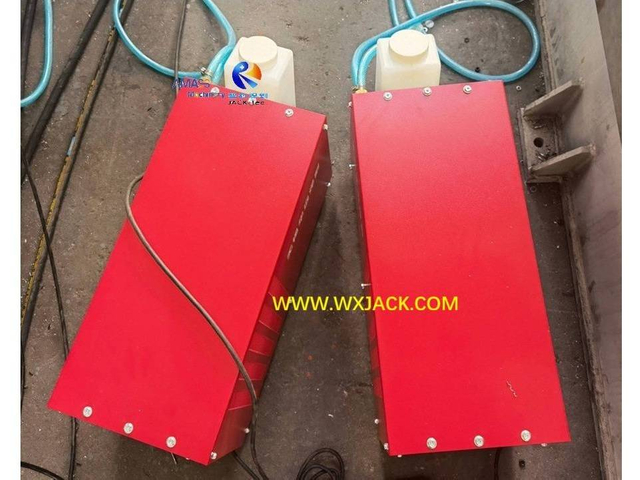

2) 2 juegos de unidad de alimentación de alambre de soldadura con núcleo;
3) 2 piezas de soplete de soldadura instalado simétricamente, junto con su grupo de gestión preciso de su posición.

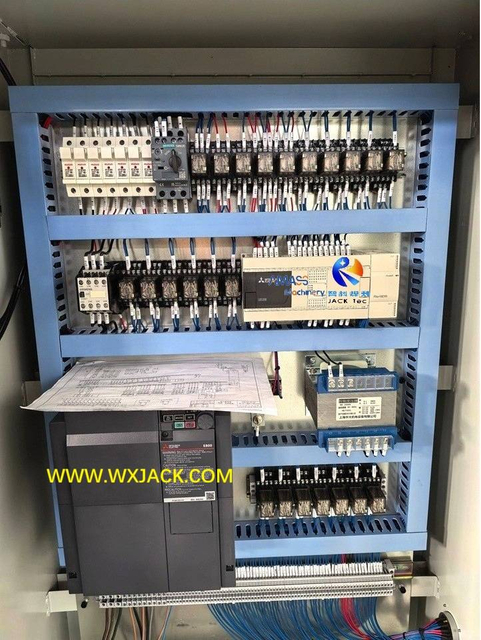

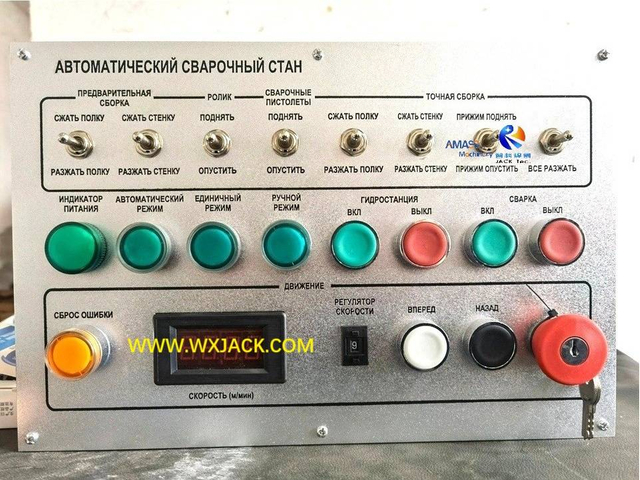

4. Sistema de control eléctrico y panel operativo de la máquina ensambladora de vigas IH:

De todos los tipos principales de máquinas de producción de soldadura de vigas IH: incluso para el ensamblaje/soldadura y enderezamiento de vigas T y H, la máquina de ensamblaje de vigas IH es la más 'complicada' en términos de estructura de la máquina y control eléctrico, que involucra un PLC para administrar la lógica que controla la operación de soldadura por puntadas. Esto incluye:
1) Inversor de CA: para controlar continuamente la velocidad de trabajo del ensamblaje/soldadura por puntos dentro del rango de 200 ~ 2000 mm/min.;

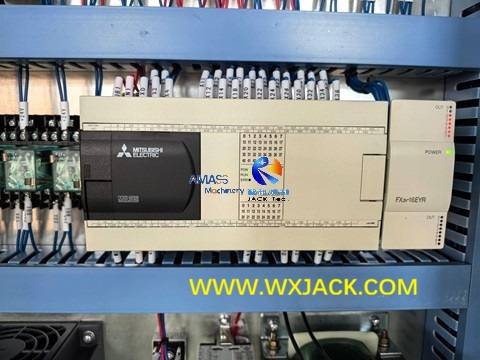

2) PLC (controlador lógico programable): para controlar de manera flexible y precisa la longitud y el intervalo de la costura de soldadura por puntada en vigas T y H terminadas;
3) Relés de control y contactores;

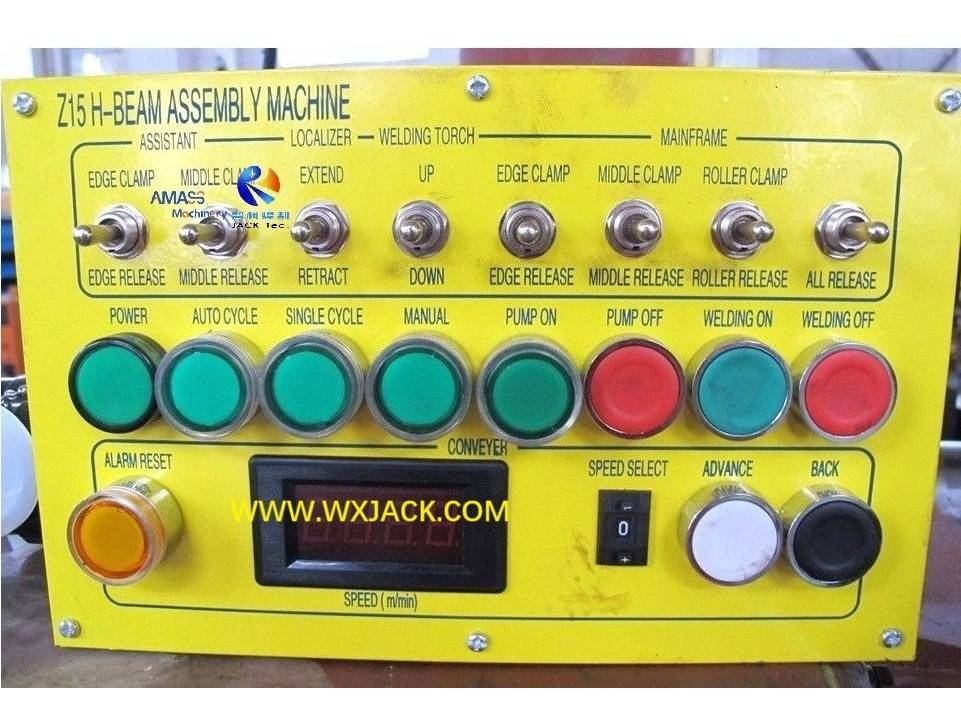

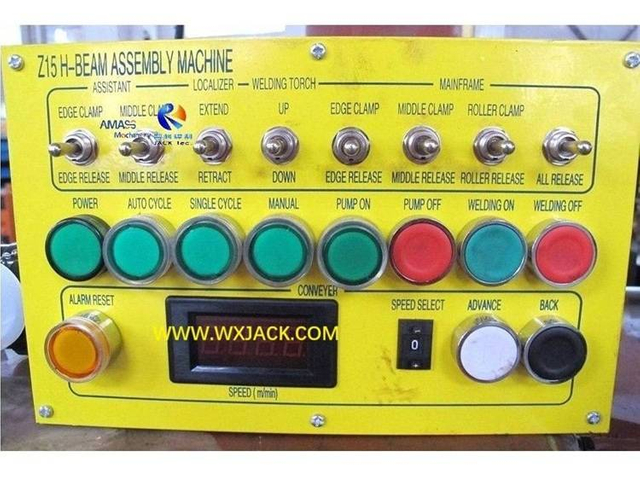

4) Paneles de operación de la máquina, que incluyen selección de 3 modos de trabajo opcionales: Automático / Simple / Manual , pantalla digital que muestra la velocidad de trabajo continuamente ajustable y perilla giratoria correspondiente.

Función y aplicación de la máquina ensambladora de vigas Wuxi JACK IH

A. Materia prima y pieza de trabajo terminada de la máquina de soldadura por puntos y ensamblaje de vigas IH:

1. Propósito: La máquina de ensamblaje de vigas IH realiza el ensamblaje y ₂ la soldadura por puntos de CO a partir de placas de tiras largas y estrechas (bridas y alma), convirtiendo las materias primas en vigas en T y vigas en H ensambladas, listas para el siguiente paso de soldadura SAW continua terminada;
2. Importancia: Como ^{equipo principal del primer paso de la máquina de producción de soldadura de vigas IH, la máquina de ensamblaje de vigas IH prepara el escenario para una producción de vigas H de soldadura altamente eficiente y de calidad,} especialmente la producción de vigas H de gran tamaño y de alta resistencia , la tarea no se puede lograr con la máquina de fabricación de vigas H 3 en 1 (máquina enderezadora de soldadura de ensamblaje de vigas H): El máximo. la altura del alma de la viga H puede ser de hasta 3000 mm y el espesor del ala puede ser de hasta 100 mm ;
3. En términos de características técnicas, lo más destacado de esta máquina en el ensamblaje de vigas H radica en su alta precisión en el ensamblaje de vigas H y su sofisticado control lógico;

4. Entrada y equipos relacionados de la máquina ensambladora de vigas IH:

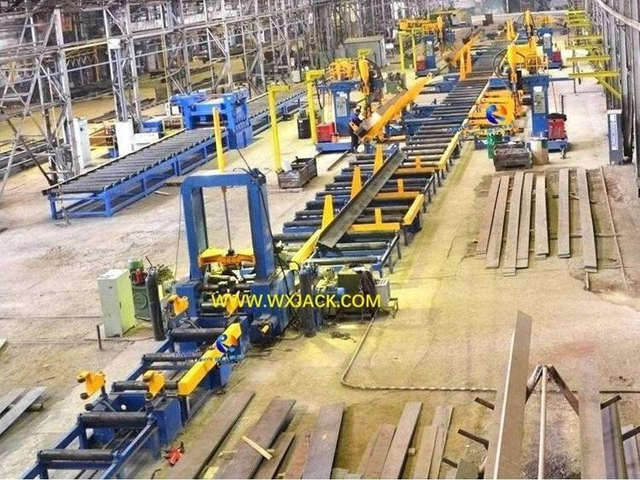

a) Como se puede ver en el banner de esta página, generalmente hay un conjunto de máquina cortadora por llama de placas de tiras CNC instalada en su estación anterior, que suministra placas de tiras largas y estrechas como materia prima para la operación de ensamblaje de vigas IH, que servirán como bridas y alma de vigas en T y vigas en H:

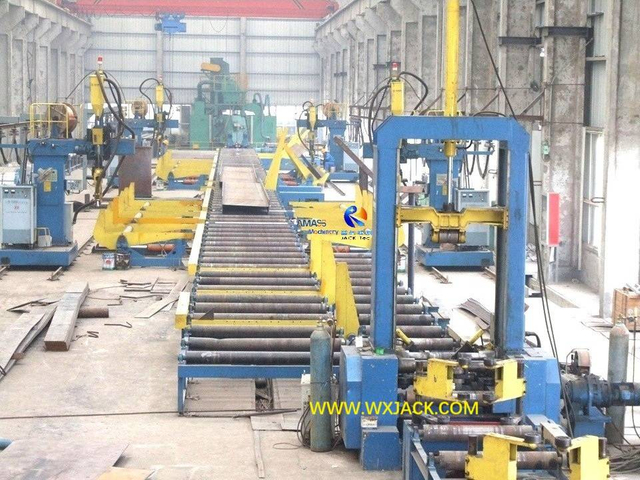

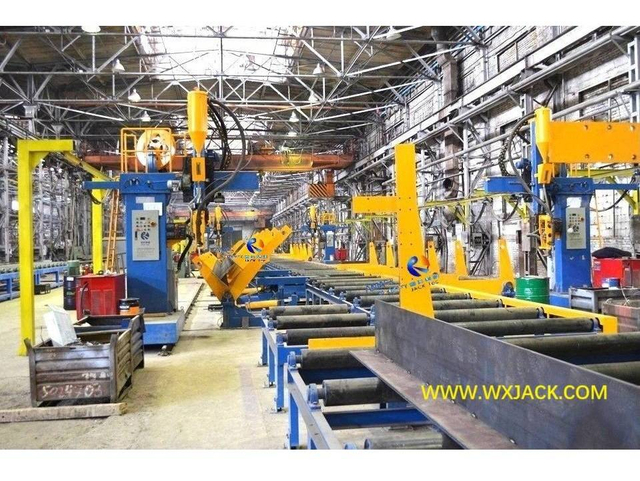

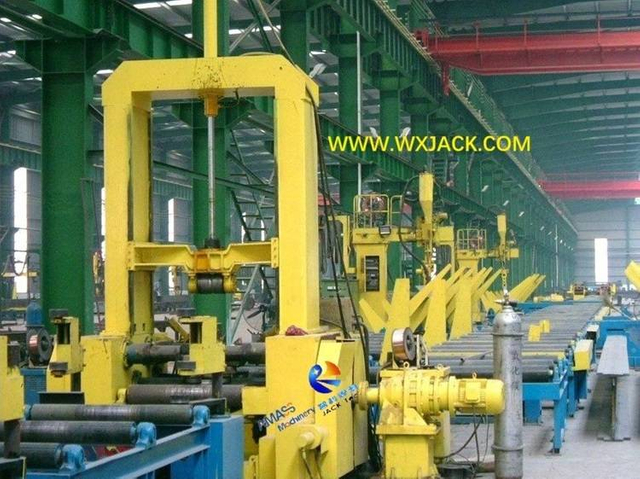

b) Sitio de trabajo de la máquina de producción de soldadura de vigas Wuxi JACK IH en el taller del cliente: ( Fig.1 )

(1) Placas en tiras cortadas con una máquina cortadora de placas en tiras CNC;

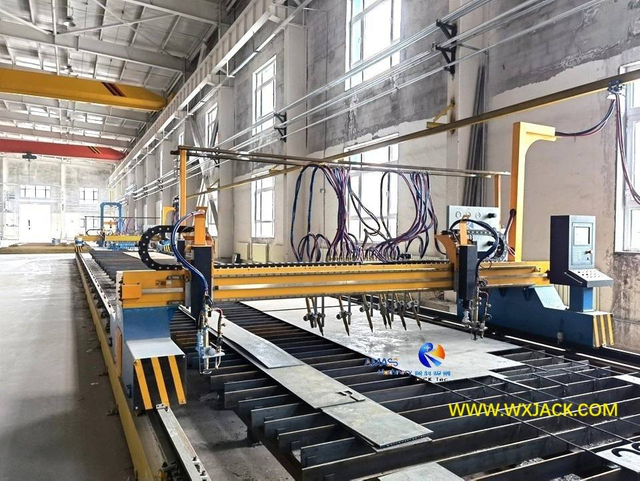

(2) Máquina cortadora de placas de tiras CNC:

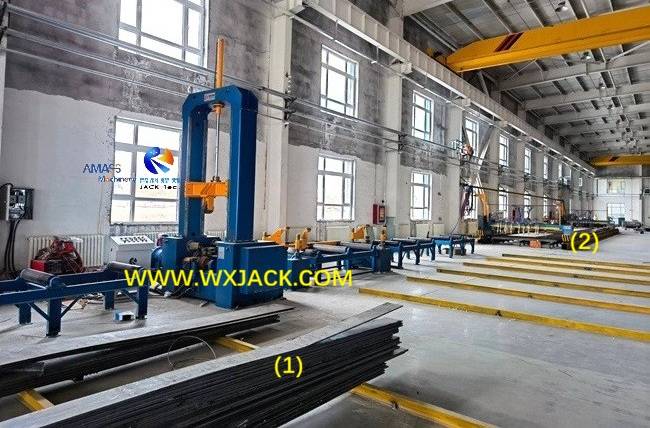

Fig. 1 Máquina de ensamblaje de vigas IH 11

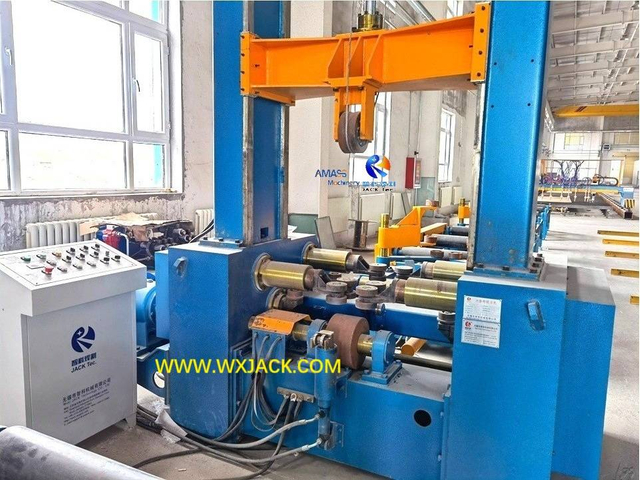

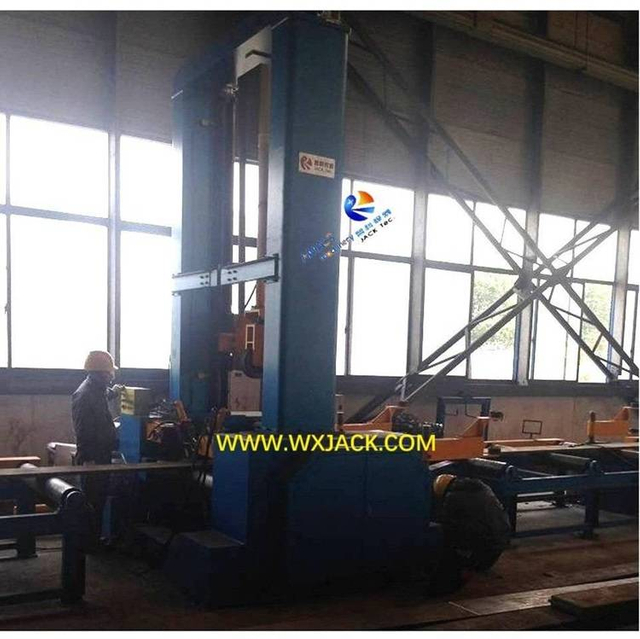

c) Taller de operación de la máquina de ensamblaje de vigas IH modelo Wuxi JACK Z18 , con su viga H terminada y ensamblada en la mesa de rodillos de salida: ( Fig.2 )

5. Piezas de trabajo terminadas de la máquina de ensamblaje de vigas IH con soldadura por puntos:

1) Especificaciones convencionales: La viga H ensamblada y soldada por puntos tiene tamaños comunes vistos de hasta 1500 mm / 1800 mm / 2000 mm de altura del alma ;
2) Especificaciones especiales: Según los requisitos del cliente, la viga H ensamblada tiene un tamaño grande de 2500 mm / 3000 mm de altura del alma con un diseño especial;
3) Unidad de función central de la máquina Wuxi JACK en el conjunto de viga IH y ₂ soldadura por puntos de CO en funcionamiento: ( Fig.3 )

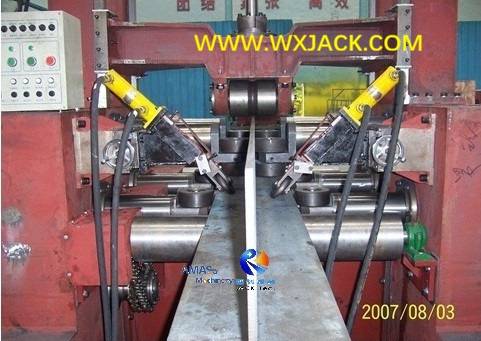

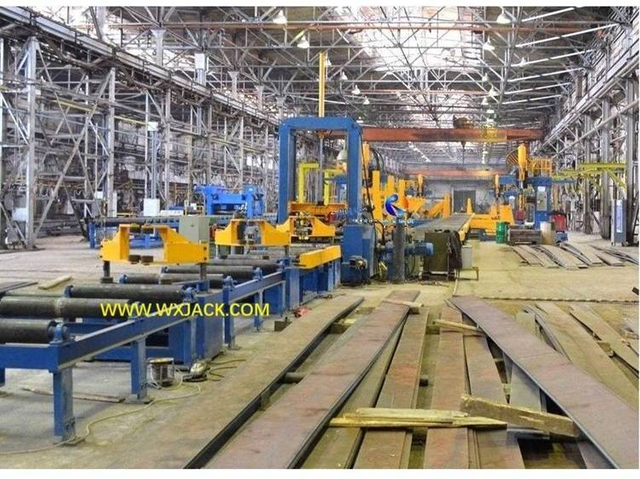

Fig. 3 Máquina de soldadura por puntos y ensamblaje de vigas IH 10

B. Características técnicas de la máquina de soldadura por puntos y ensamblaje de vigas IH:

1. Sofisticación: El ensamblaje de vigas IH es el más complicado en términos de control lógico en la máquina de producción de soldadura de vigas H. Esto se debe principalmente a:
1) Soldadura por puntada, el intervalo y la costura de la soldadura por puntada deben modificarse a voluntad según los requisitos tecnológicos del cliente;
2) Requisito de precisión del montaje de las vigas T y H, en términos de posición relativa del ala y del alma;
2. Control eléctrico: La máquina de ensamblaje de vigas IH es el único equipo en la línea de la máquina de producción de soldadura de vigas H, que tiene un inversor de CA para la gestión de la velocidad de trabajo VF (variador de frecuencia) y un PLC ( controlador lógico programable ) para controlar de manera flexible la lógica de operación, y puede actualizarlo convenientemente por parte del técnico cuando sea necesario.

Principio de trabajo de la máquina ensambladora de vigas Wuxi JACK IH

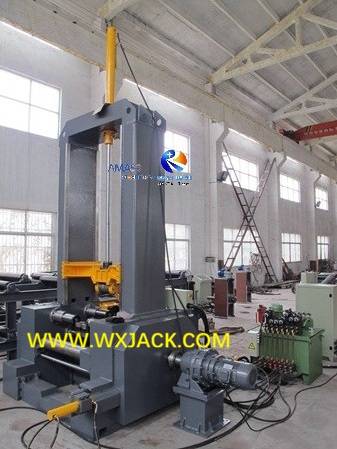

1. La apariencia y estructura de la máquina de ensamblaje de vigas IH es bastante similar a la máquina enderezadora y soldadora de ensamblaje de vigas H 3 en 1. Desde otra perspectiva, este último se origina a partir del primero:

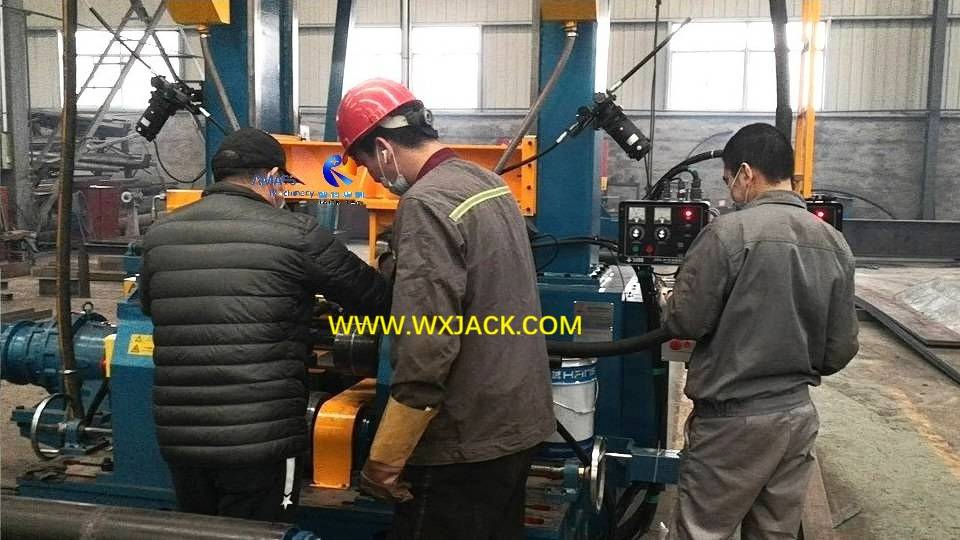

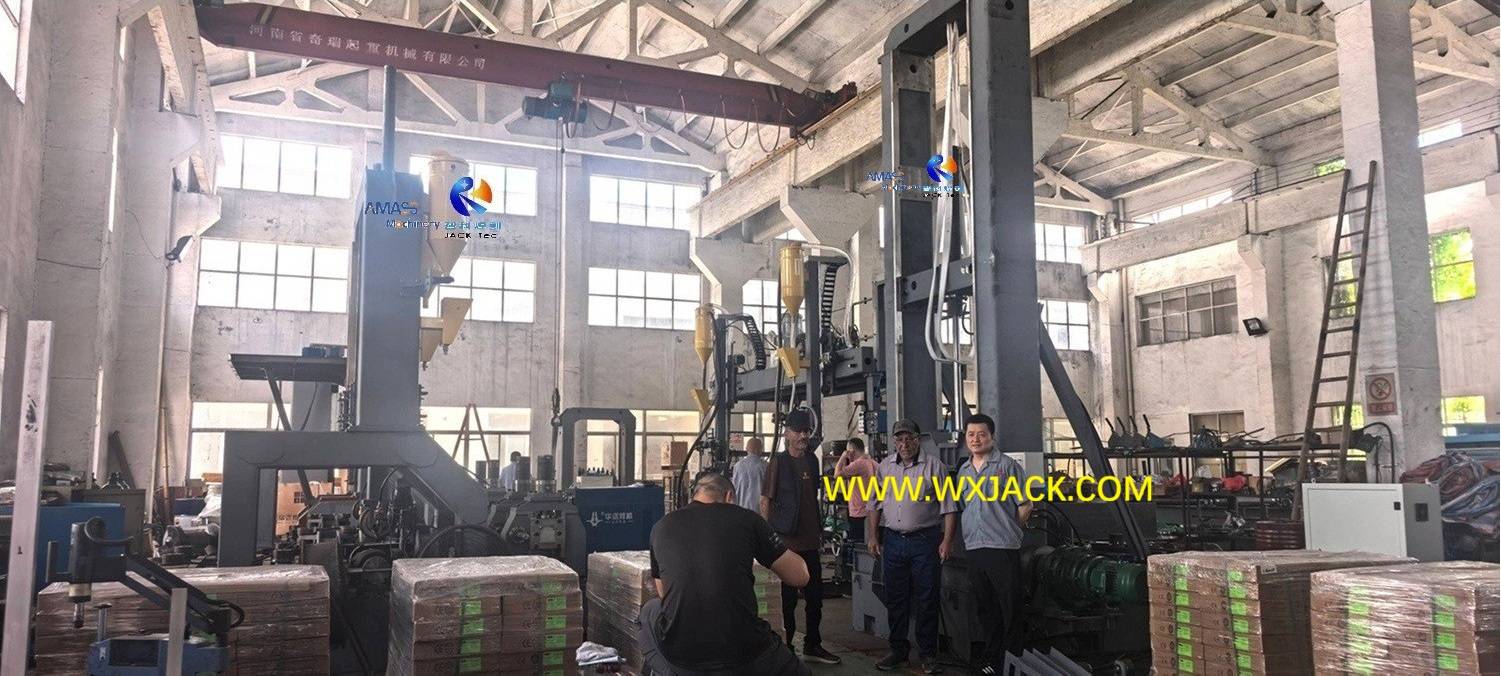

2. Sitio de operación del cliente de 2 máquinas: Máquina de ensamblaje de vigas en H modelo Z15 I ( la izquierda ), versus máquina enderezadora y soldadora de ensamblaje de vigas en H modelo 3 en 1 PHJ15 ( la de la derecha ): ( Fig.1, 2 )

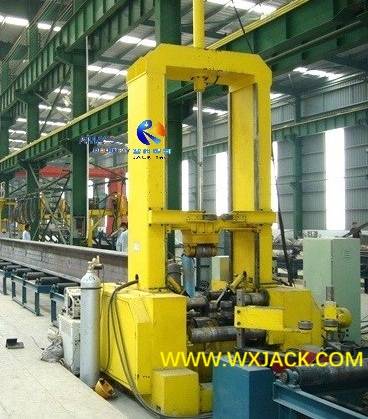

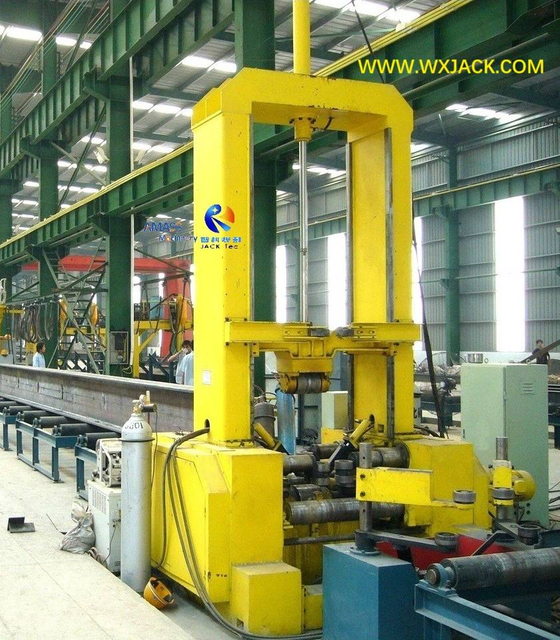

Fig. 1 Máquina de ensamblaje de vigas IH 15

Fig. 2 Máquina enderezadora y soldadora de ensamblaje de vigas H 3 en 1 6

3. Formación de la máquina soldadora de vigas H 3 en 1 a partir de la máquina de ensamblaje de vigas IH:

En la zona de función central de la máquina, justo después de los rodillos de alineación del conjunto,
1) Reemplace los 2 juegos originales de ₂ fuente de alimentación de soldadura de CO 350A-500A por un tipo SAW de 1000A-1250A;
2) Reemplace las 2 piezas originales de ₂ sopletes de soldadura de puntada de CO por sopletes de soldadura continua SAW;

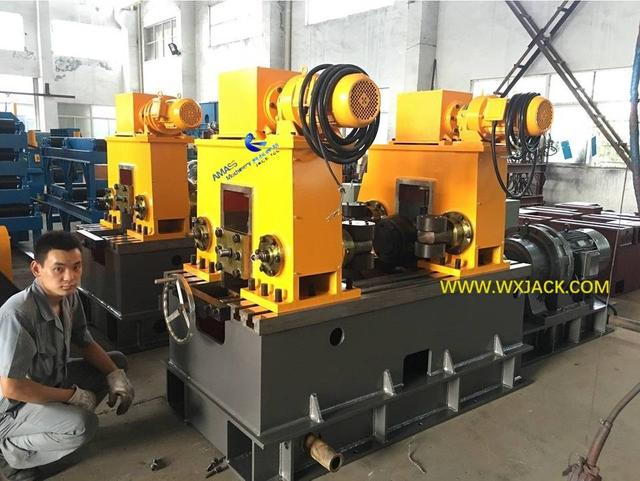

3) Agregue el grupo de rodillos enderezadores justo después de las unidades de soplete de soldadura continua SAW;
Así surge la máquina soldadora de vigas H 3 en 1. Se muestra a continuación en comparación:

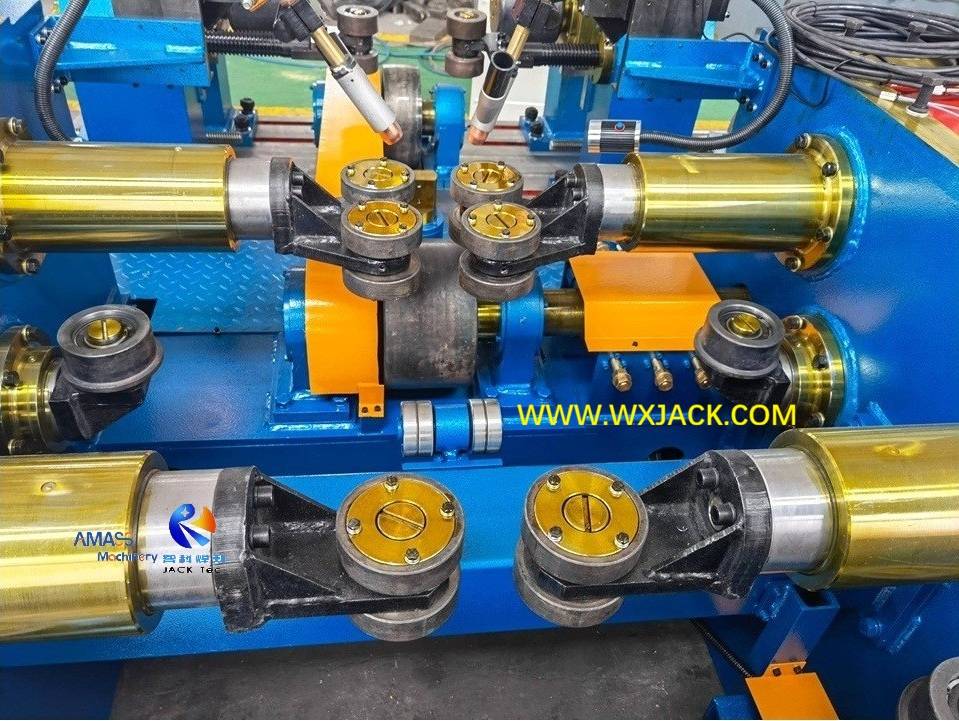

4) Unidades de función central de la máquina de soldadura por puntos y ensamblaje de vigas Wuxi JACK IH, frente a la máquina enderezadora y soldadora de ensamblaje de vigas H 3 en 1: ( Fig.3, 4 )

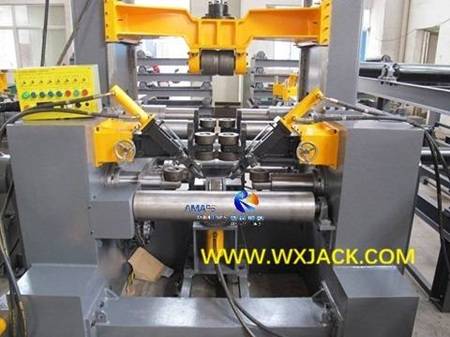

Fig3 Máquina de ensamblaje de vigas IH 7 IMG_7187

Fig4 Máquina enderezadora y soldadora de ensamblaje de vigas H 3 en 1 326

Procedimiento de trabajo de la máquina de ensamblaje de vigas Wuxi JACK IH

A. Paso de ensamblaje de la pieza de trabajo en la máquina de soldadura por puntos y ensamblaje de vigas IH:

Al igual que la máquina de fabricación de vigas en H 3 en 1, aquí la operación de ensamblaje también se implementa en los dos pasos de:

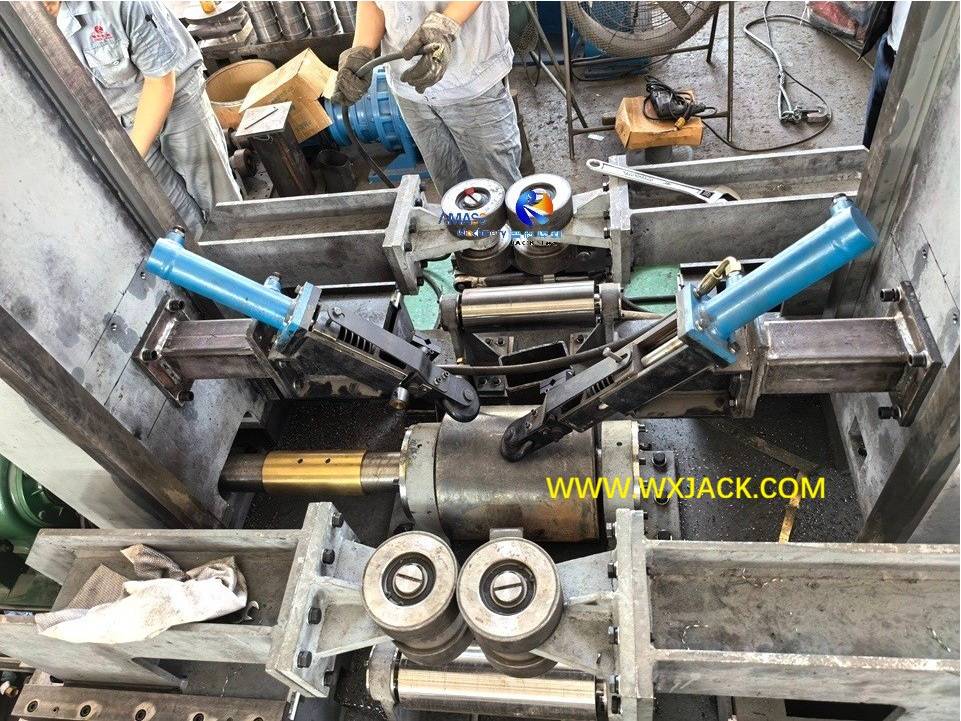

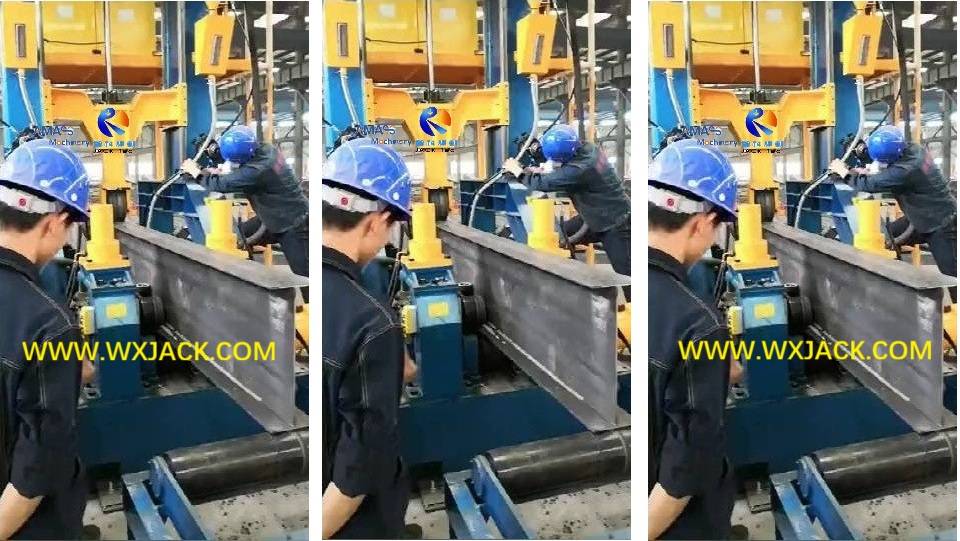

1. Ensamblaje preliminar de la primera etapa: ( La primera foto de arriba ⁾ en la máquina de ensamblaje de vigas IH:

1) Primero, posicionamiento aproximado y sujeción de la brida y el alma mediante manipuladores de accionamiento hidráulico (también llamados caja de varillas de tracción);
2) Los 2 pares de manipuladores están ubicados en intervalos a lo largo de las mesas de rodillos de entrada de la máquina, uno frente al otro en simetría;
3) Este montaje preliminar se realiza simultáneamente, junto con el envío de la brida y el alma a la máquina principal;

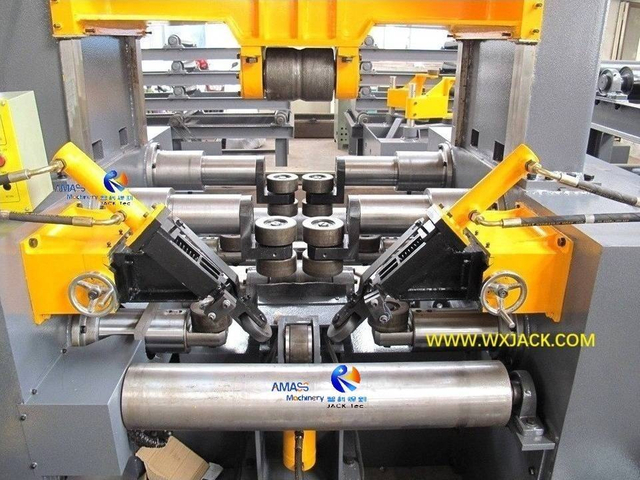

2. Ensamblaje preciso de la segunda etapa ( la segunda foto de arriba ⁾ en el ensamblaje de vigas IH y la máquina de soldadura por puntos:

1) A medida que la brida y el alma sujetadas se envían a la máquina principal, se realiza un posicionamiento y sujeción precisos mediante rodillos de alineación accionados por cilindros de aceite hidráulico;
2) Estos rodillos de alineación se instalan en simetría y a diferentes niveles de altura, para sujetar la brida y el alma, respectivamente;
3) Para lograr un efecto de ensamblaje preciso, estos rodillos de alineación son de tipo excéntrico . Lo que significa que la posición de estos rodillos de alineación excéntricos se puede ajustar en modo de avance lento, para gestionar correctamente la posición de la brida y la banda, adquiriendo un efecto de ensamblaje totalmente preciso;

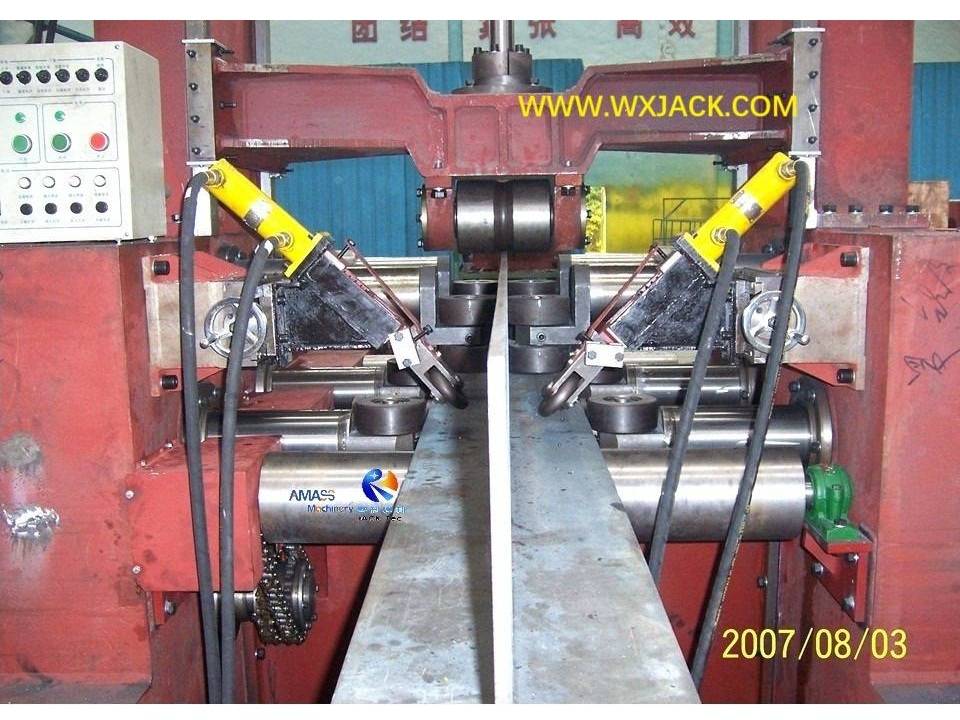

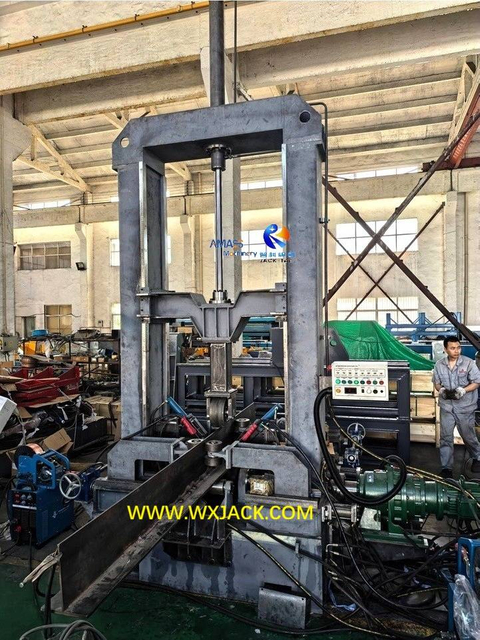

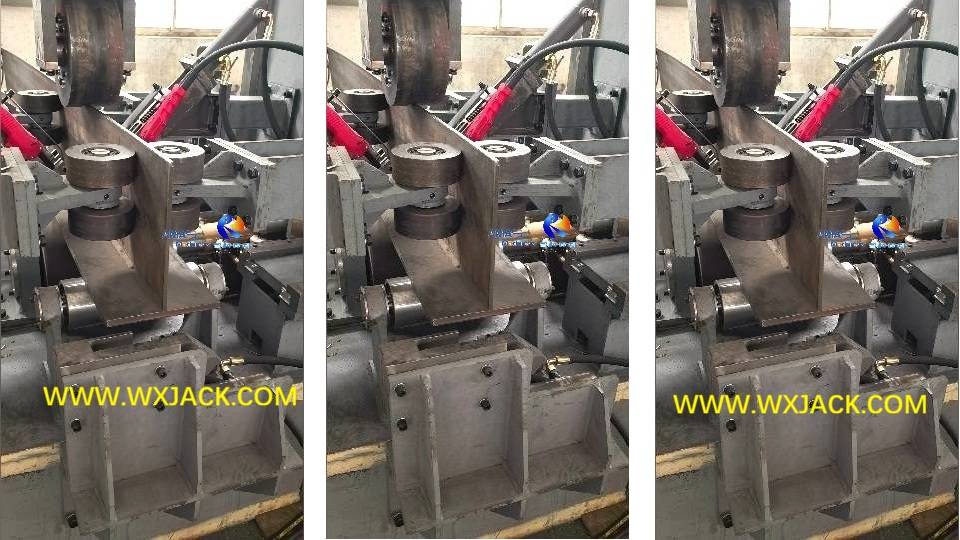

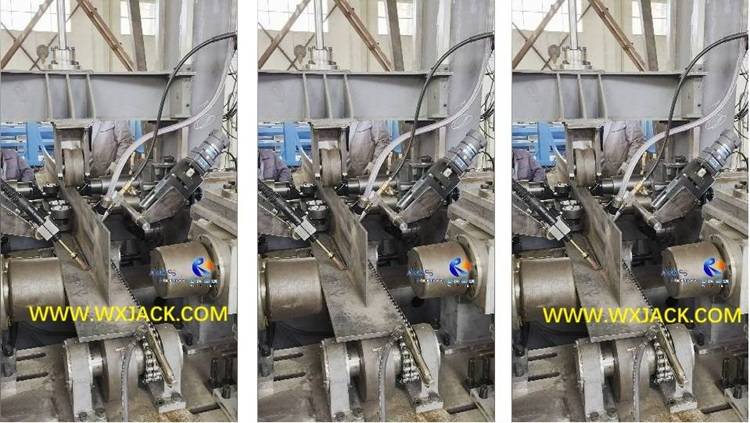

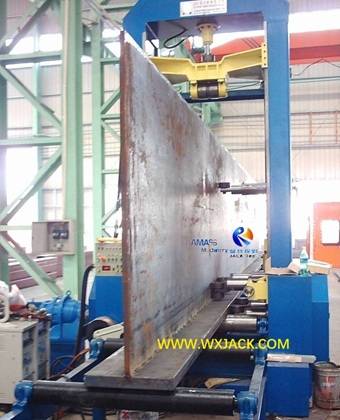

3. La tercera foto de arriba ^: Presionando firmemente la banda con la brida en la máquina de ensamblaje de vigas Wuxi JACK IH:

1) Durante el ensamblaje de la viga T y ₂ la operación de soldadura intermitente de CO, la pieza de trabajo se presiona y se sujeta firmemente mediante una pieza de viga de presión que va hacia abajo, que se guía con una varilla;
2) Esta varilla es impulsada por un cilindro de aceite superior, que está instalado en el pórtico superior de la máquina. Es el punto culminante de la máquina;
4. En la cuarta foto de arriba se muestra ^una vista general del conjunto de viga T y viga H en la máquina Wuxi JACK..

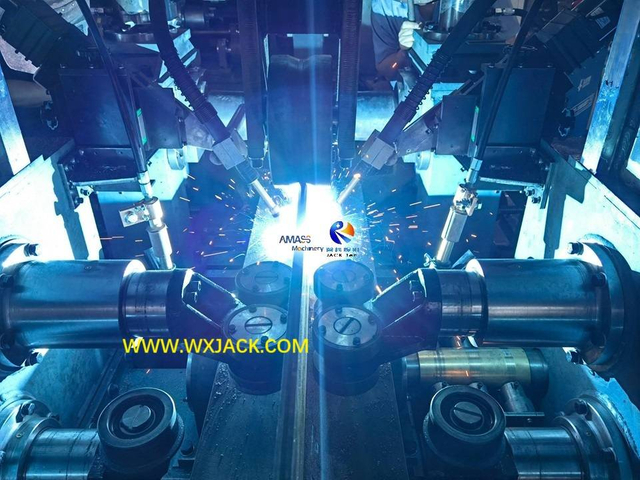

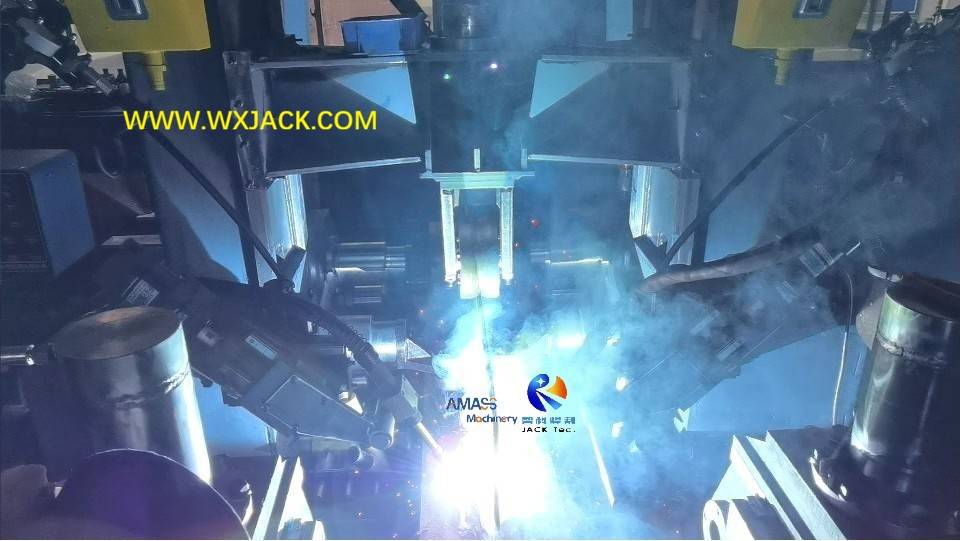

B. CO GMAW en máquina de soldadura por puntos y ensamblaje de vigas IH:₂ Soldadura

1. El modo de soldadura en el conjunto de viga H es ₂ soldadura protegida con gas CO de corriente pequeña a media, la mayoría en forma de soldadura por puntos intermitente;
2. El máximo nominal. La corriente de soldadura es de 500 A y la corriente de trabajo común vista es de alrededor de 350 A.;

3. Entorno de soldadura de la máquina ensambladora de vigas IH:

1) A diferencia de la máquina de soldadura por arco sumergido con viga IH, que se adopta sin humo y SAW (soldadura por arco sumergido), CO ₂ GMAW genera calor intenso, humos, ruidos y una fuerte luz de arco;
2) En consecuencia, como se muestra en las fotografías de arriba , los operadores deben ponerse el EPP (equipo de protección personal) adecuado para mantener la seguridad del personal, especialmente casco/guantes/gafas;
3) Los ₂ sopletes de soldadura de CO deben estar equipados con función de refrigeración por agua para mantener su vida útil.

Puesto en uso en la máquina de soldadura por puntos y ensamblaje de vigas IH

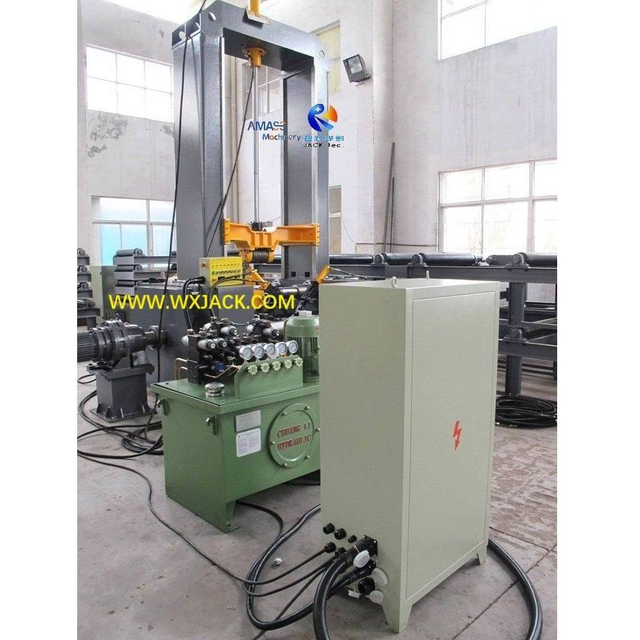

1. Diseño de la máquina ensambladora de vigas Wuxi JACK IH:

En se muestra la disposición típica de la máquina de ensamblaje de vigas y soldadura por puntos Wuxi JACK Z15/ Z18/ Z20 modelo IH, que se instala en el taller del cliente : el siguiente diagrama

1--- Bastidor principal mecánico;
2--- Manipuladores de accionamiento hidráulico (cajas de varillas de tracción) para realizar ^{el montaje de brida y alma en la 1ª etapa.} ---
3 Mesas de rodillos transportadores de entrada;
4 --- Mesas de rodillos transportadores de salida;
5 --- Sistema de control eléctrico y panel operativo;
6 --- Estación de bombeo hidráulico;
7 --- 2 juegos de ₂ fuente de alimentación CO GMAW y sus consolas operativas de control

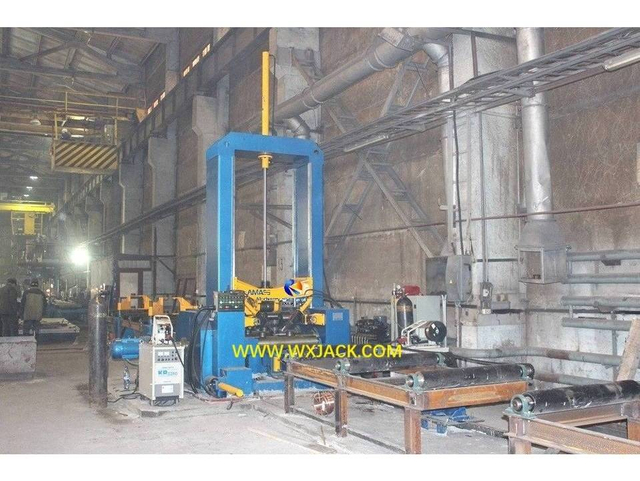

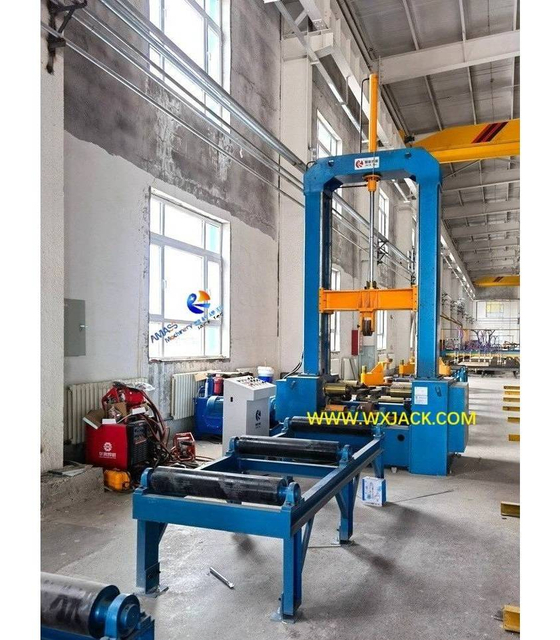

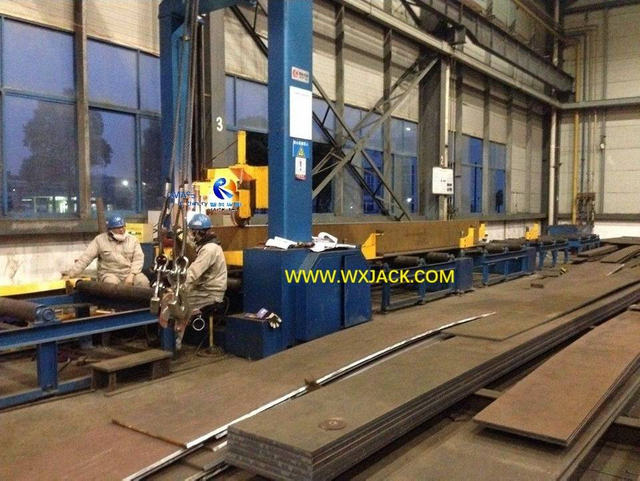

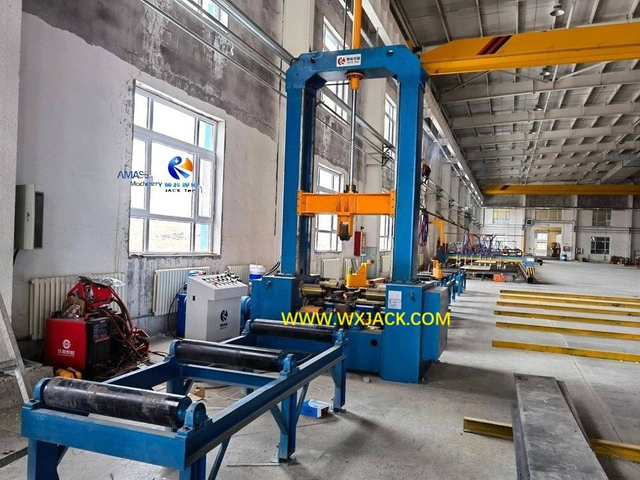

2. Sitios de instalación y operación de la máquina ensambladora de vigas Wuxi JACK IH en las instalaciones del cliente:

Las fotos de arriba muestran varios escenarios de la máquina de ensamblaje de vigas Wuxi JACK IH instalada en diferentes líneas, ya sea una línea completamente automática o semiautomática de la máquina de producción de soldadura de vigas IH. Como se puede ver en estas fotografías, se deben tener cuidado con los siguientes puntos:

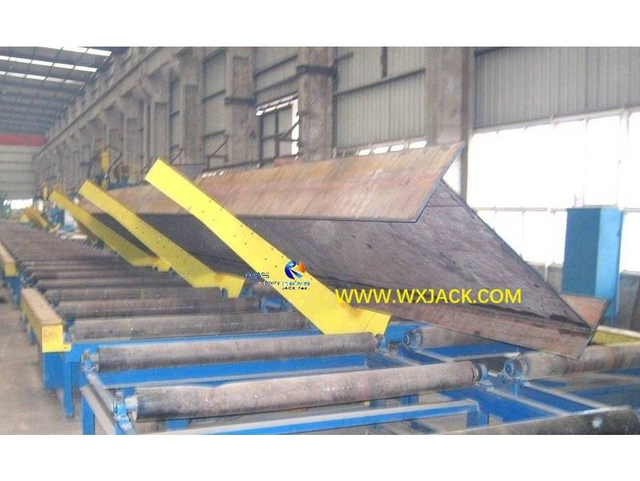

1) Logística: El izado, la carga y el volteo de la pieza de trabajo se realizan mediante una máquina con giro de 90° en una línea de producción automática o con puentes grúa en sitios de trabajo dispuestos de manera más flexible;
2) Equipo adyacente: La estación anterior a la máquina de ensamblaje de vigas IH es la máquina cortadora de tiras CNC para cortar placas de acero largas y estrechas; La estación siguiente es la máquina soldadora SAW de vigas H;
3) Las unidades funcionales de gran tamaño, incluido el tablero de control eléctrico, ₂ las fuentes de alimentación para soldadura CO GMAW y la estación de bomba hidráulica, se colocan junto a la máquina principal, lo que resulta conveniente para la operación y el mantenimiento diarios;
4) La línea eléctrica del taller debe tener capacidad suficiente para instalar toda la línea de la máquina de producción de soldadura de vigas IH: ensamblaje, soldadura SAW, enderezamiento, vuelco de 60°/ 90°/ 180°.

Modo de trabajo y operación en la máquina de ensamblaje de vigas Wuxi JACK IH

A. 3 modos de trabajo en la máquina de soldadura por puntos y ensamblaje de vigas IH:

En secuencia de operación en cada turno:

1. Modo MANUAL en la máquina ensambladora de vigas TIH:

Este modo de trabajo tiene como objetivo:
1) Confirmar el estado normal de la máquina: Iniciar la máquina al comienzo de cada turno todos los días, para el trabajo continuo oficial posterior;
2) Solucionar problemas cuando ocurre un problema, ayudar a identificar la causa raíz del mal funcionamiento;
3) Puesta en marcha de la máquina antes del funcionamiento de prueba;

2. Ciclo único en la máquina de ensamblaje de vigas IH:

1) Forma de la costura de soldadura por cosido: Usted puede entender que la soldadura por puntos intermitente realizada es en la forma de un segmento de costura de soldadura, seguido de un segmento sin soldadura, luego seguido por otro segmento de costura de soldadura... en tal circulación:
Coser la costura de soldadura en una viga H ensamblada terminada: ( Fig.1 )

Fig. 1 Máquina de soldadura por puntos y ensamblaje de vigas IH 115

2) Definición de ciclo único : En consecuencia, terminar un segmento de cordón de soldadura junto con su adyacente sin soldadura se denomina ciclo único;
3) El ciclo único generalmente se realiza después del modo MANUAL, para confirmar paso a paso el buen estado de funcionamiento de la máquina;

3. Modo AUTO en la máquina ensambladora de vigas IH:

1) Definición: La ejecución continua de Ciclo Único se denomina AUTO (abreviatura de Automático);
2) Debe realizarse sólo después del modo Manual y de Ciclo único en secuencia;
3) Esta es la máquina oficial y principal en modo de trabajo en el sitio del cliente.

B. Operación en la máquina de soldadura por puntos y ensamblaje de vigas IH:

1. Panel operativo de la máquina ensambladora de vigas IH:

1) Como una especie de máquina de producción de soldadura de vigas IH completamente automática, todas las acciones de trabajo en el ensamblaje de vigas IH y la soldadura por puntos se manipulan mediante su colgante de operación:
2) La primera ^y segunda foto de arriba son la ^versión en inglés y la versión en ruso, respectivamente ;
3) Los botones de función en el panel operativo incluyen, entre otros: Encendido/Apagado; Arranque/apagado de la estación de bombeo de aceite; de CO ; ₂ Selección y visualización de la velocidad de soldadura Selección del modo de trabajo/brida y sujeción o liberación del tejido, etc.;

2. Gestión de la velocidad de funcionamiento en la máquina de soldadura por puntos y ensamblaje de vigas IH:

1) Hay 8 segmentos de secuencias disponibles para elegir, según el espesor del alma y del ala de la viga H y la tecnología de soldadura;
2) Dicha selección se realiza en forma de conmutación entre 8 secciones de frecuencia de salida opcionales del inversor de CA;
3. Las fotos 1ª ^{y 2ª} anteriores ^: La velocidad de soldadura por puntos de CO en tiempo real ₂ se muestra en el panel de operación de la máquina;
4. La tercera foto de arriba ^: La posición de los 2 juegos de ₂ soplete de soldadura de CO de 45° se puede ajustar con precisión mediante un volante, junto con el accionamiento del cilindro de aceite y el deslizamiento inclinado guiado a lo largo de un riel lineal preciso;

5. Gestión de costuras de soldadura por puntada en la máquina de ensamblaje de vigas IH:

1) En ambos modos de trabajo, Ciclo único y AUTO , la longitud y el intervalo de la costura de soldadura y el segmento sin soldadura se pueden configurar en el inversor de CA y el PLC;
2) Esta es una función muy útil para que los clientes determinen su pieza de trabajo terminada preferida, viga T y viga H, como se muestra en la cuarta ^foto anterior.;

6. PLC de la máquina de soldadura por puntos y ensamblaje de vigas IH:

PLC y su cableado en el tablero de control, dentro del gabinete eléctrico de la máquina de ensamblaje de vigas Wuxi JACK IH: ( Fig.2 )

Fig2 Máquina de soldadura por puntos y ensamblaje de vigas IH 47

El 8 de enero de 2026, cuando los clientes camboyanos obtuvieron la aceptación de sus 2 juegos de máquina modelo Z15 pedidos, el ingeniero eléctrico del cliente presentó una solicitud sobre:
1) Compartir la contraseña del PLC, para poder acceder al programa y los parámetros del PLC cuando sea necesario;
2) Compartir el programa PLC, para facilitar la actualización en el futuro cuando sea necesario.

Categoría y especificaciones principales de la máquina de soldadura por puntos y ensamblaje de vigas Wuxi JACK IH

Máquina de ensamblaje de vigas IH 18 IMG_7178

Máquina de ensamblaje de vigas IH serie Z

1. Clasificación de la máquina de soldadura por puntos y ensamblaje de vigas IH:

1) Modo de control:
Hay dos tipos principales de
a) Semiautomático : el conjunto de viga T se implementa con operación manual, rara vez se selecciona hoy en día en el año 2026;
b) Automático : el ensamblaje preciso de T Beam H Beam se gestiona con un controlador PLC;
2) Modo de Soldadura ₂ con CO :
a) Soldadura Automática : Realizada con 2 juegos de ₂ fuente de alimentación para soldadura con CO GMAW y sus consolas de control;
b) Soldadura manual : Realizada por 2 soldadores que se ubican a ambos lados de las mesas de rodillos de salida de la máquina, rara vez se selecciona hoy en día en el año 2026;

2. Selección de modelo en la máquina de ensamblaje de vigas IH:

1) Análisis financiero : en este sentido, aunque con un precio de máquina un 20% mayor, el modo automático ahorra 2 operadores (coste variable) que los modelos de modo manual;
2) Calidad de la soldadura : Además, la soldadura por puntos automática ofrece costuras de soldadura mucho más estables y consistentes en vigas TIH ensambladas que la operación manual.

Aplicación y equipos relacionados de la máquina ensambladora de vigas IH

1. Principales máquinas de producción de soldadura de vigas IH además del ensamblaje:

1) Máquina soldadora SAW de vigas en H , modelos: LHA y LHT en línea semiautomática, y LHC en línea totalmente automática;
2) Máquina enderezadora de bridas de vigas H, que incluye:
a) Tipo de servicio mediano con accionamiento por motor, modelos HYJ40 y HYJ800 , para espesores de bridas de vigas H de hasta 40 mm de acero al carbono , Q235 ;
b) Tipo de accionamiento hidráulico de servicio pesado, modelos YTJ50 / YTJ60 / YTJ80 / YTJ100 , para espesores de brida de viga H de hasta 100 mm , de acero al carbono Q345 ;
c) Máquina enderezadora longitudinal de vigas H e, (Máquina enderezadora de prensa horizontal de vigas H BOX), modelos HJ, incluidos HJ20 / HJ100 / HJ200 / HJ300;

2. Máquina auxiliar de producción de soldadura de vigas IH:

1) 1^Primera operación : Máquina cortadora de placas de tiras CNC, para cortar bridas y alma para la fabricación de vigas en T;
2) Máquina EOL (fin de línea): fresadora frontal de viga H;
3) Unidad de logística automática para ahorrar mano de obra : equipo de volcado de vigas en H con estructura de acero, transportador de acero;

3. Equipo relacionado : La máquina integral enderezadora de soldadura de ensamblaje de vigas H 3 en 1 de última generación (máquina de fabricación de vigas H), un conjunto de máquinas produce vigas H de soldadura de tamaño pequeño y mediano;
4. Producción de vigas en T : Además, la máquina de ensamblaje de vigas IH también se puede aplicar en la línea de producción de vigas en T , sirviendo como conjunto de máquina de ensamblaje de vigas en T.

Wuxi JACK Otra máquina de producción de soldadura de vigas IH de calidad superior

CNC-CG4000 Máquina cortadora por llama CNC con sopletes de tira

Línea de producción de haz de H HB1500 HB1500

Máquina de soldadura de vigas LHC H en línea automática

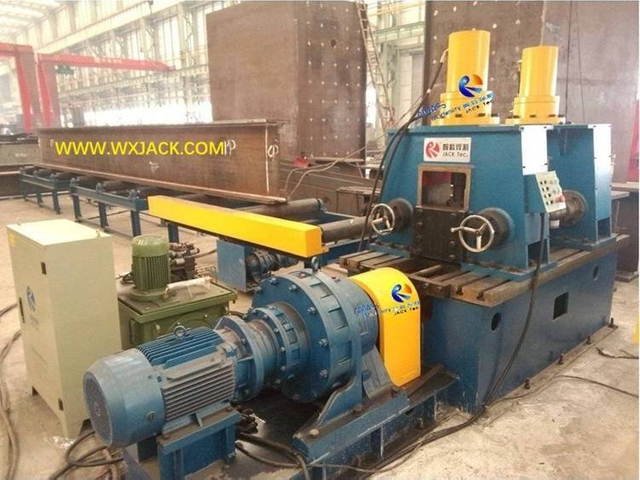

Máquina enderezadora de vigas H hidráulicas YTJ60 con brida

Máquina hidráulica móvil motorizada del volumen de ventas del haz 180° de la impulsión H YF1520

Máquina enderezadora de vigas H con motor HYJ800 - Brida

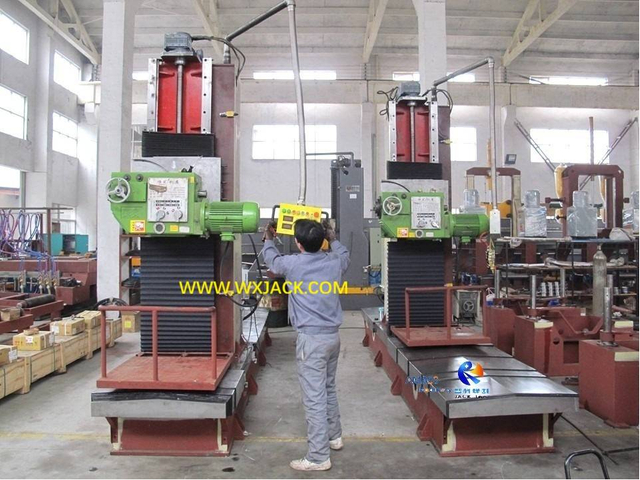

2 juegos de fresadora frontal de viga H DX1520 BOX en prueba en el taller Wuxi JACK

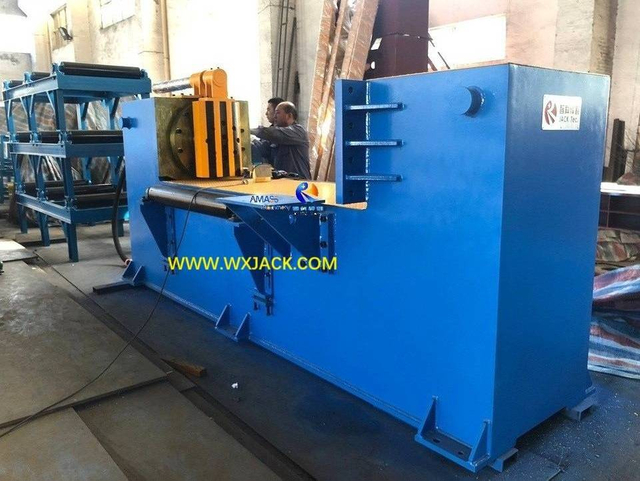

Máquina enderezadora de prensa horizontal de viga H J300 BOX Beam H - Longitudinal

Preguntas frecuentes sobre la máquina de ensamblaje de vigas Wuxi JACK IH con soldadura por puntos

Q Cuál es la relación entre Wuxi JACK Technology Co., Ltd y Wuxi AMONTONE Machinery Co., Ltd?

A Wuxi JACK se estableció a principios de 2009 que se especializa en el diseño y fabricación. Wuxi AMONTONE es la empresa especializada en la venta de productos de Jack y otros productos involucrados en el extranjero.
Q Cuál es su período de servicio?

A 1) Tenemos 1 año gratis de garantía de forma gratuita para todos nuestros productos desde la fecha de aceptación de los productos por los clientes;
2) Seguimos dando nuestro mejor servicio al cliente al vencimiento del período de garantía con
mejor precio;
3) Ofrecemos a nuestros clientes piezas de repuesto con el mejor precio;
4) Al recibir la información de los clientes, el tiempo de respuesta es de 2 horas para
clientes de China continental, y dentro de 1 día, el más largo (dependiendo de la zona horaria)
para clientes en el extranjero;
5) Damos un servicio que cubre la instalación, puesta en servicio y la formación de nuestros productos;
6) Damos consultamos a nuestros clientes en todas las cuestiones técnicas involucradas
Q Tiene el extranjero sucursal o venta?

A Actualmente no. Pero tenemos socio a largo plazo de más de 10 años en Rusia y Asia Central, donde tenemos muy amplia base de clientes. (Son empresas locales que distribuyen y ayuda al servicio de nuestros productos)
Para tener alguna consulta sobre nuestros productos, por favor utilice forma de contacto que aparece más arriba. Le daremos respuesta dentro de 24 horas tras recibir la petición de usted.
Q Tienes una sucursal o la oficina de venta en el extranjero?

A Actualmente no. Pero tenemos una pareja a largo plazo de más de 10 años en Rusia y Asia Central donde tenemos una base de clientes muy amplia. (Son empresas locales que distribuyen y ayudan a servir a nuestros productos)
Para tener alguna consulta sobre nuestros productos, utilice la forma de contacto mencionada anteriormente. Le daremos comentarios dentro de las 24 horas después de recibir la consulta de usted.
Q Tiene la lista de precios de sus productos?

A Debido a que nuestros productos son de ingeniería con el tipo de pedido, no tenemos la lista de precios en la actualidad. Para obtener información detallada de nuestros productos, se puede ir a los productos de esta página web a la vista; Y se puede descargar desde la descarga debajo de información de este sitio web.
Si tiene alguna solicitud en nuestros productos, póngase en contacto con nosotros a su conveniencia.

Otras series de productos que poseemos además de la máquina de ensamblaje de vigas IH

Máquina de alisado de acero ASM63 ASM63 ASM63 de propósito general

Top PhJ20 Modelo 3 en 1 h MEJORA DE MANGA DE VIDA EN EL MÁQUINA INTEGRALES

Viga simétrica ZHJ18 Modelo 3 en 1 máquina de soldador de haz H vertical H

DX1530 Estructura de soldadura Máquina del extremo para el extremo para piezas largas

Máquina de cartera de caras de extremo de acero de acero DX3030

HMI Control Función avanzada SXBJ-12 Máquina de fresado de borde grande

Carga de accionamiento de cilindro de aceite SXBJ-12 Máquina de molienda de borde de doble cabezal

Combinar cabezales SXBJ-18 Máquina de molienda de borde de placa de gran tamaño

Máquina de soldadura de unión de tope plana de la operación HMI MP23

Máquina de soldadura de unión de placa de acero de chapa MP20 a MP50

6 y 7 eje CNC-CP6/7-2000 ~ 3000/L Máquina de corte de tubería grande CNC

Tamaño medio de 1800 mm Altura Semiautomática soldada de la máquina de producción de haz H de haz

Línea de producción automática de haz de soldadura de alta calidad HB-Serie HB

Máquina de soldadura de arco sumergido de viga tipo h de lha

LHC Movimiento en voladizo IH Máquina de soldadura de sierra de sierra de viga

RT20 Equipo rotador de cadena de estructura de acero de haz de accionamiento hidráulico

Caja estacionaria y móvil h Vma de 90 °/ 180 ° Cartro de rotación

CNC-CG6000 a CNC-CG10000 Máquina de corte de forma CNC de gran amplio

Configuración básica CG4000 Máquina de corte de placa de llama CNC Strip Strip Strip

Blogs de máquinas de soldadura por puntos y ensamblaje de vigas IH

Hoja de datos y lista de equipos de línea de producción de haz H
H línea de producción de haz; H máquina de ensamblaje de haz; H Máquina de soldadura de arco sumergido de haz h; H máquina de alisado de haz h 60 °/ 90 °/ 180 ° Estructura de acero hidráulico Equipo de volcado Leer Más
Wuxi Jack exporta 2 conjuntos de máquina de corte de placas CNC en noviembre de 2022
1) casos comerciales de los 2 conjuntos de máquina de corte de llama de plasma CNC; 2) aplicación de nicho y puntos financieros fuertes de la máquina de corte de plasma de la placa CNC; 3) Wuxi Jack Fuerza en el desarrollo de la máquina de corte de llama de plasma de placa CNC para los clientes Leer Más
Wuxi JACK entregó al cliente un juego de fresadora frontal de viga en H CNC DX1520
Origen: ¿Por qué presentar la fresadora frontal de vigas CNC I? Ventajas: Las ventajas de la fresadora frontal de estructura de acero CNC Cuestiones técnicas: análisis de la especialidad técnica y el funcionamiento de la fresadora frontal de vigas CNC H Perspectiva: ¿Cuál es el futuro de la fresadora frontal de vigas CNC H? Resumen sobre la fresadora frontal de vigas Wuxi JACK CNC H Leer Más

Máquina de montaje de vigas Wuxi JACK IH,

Montaje de viga T con viga H con alta precisión y eficiencia

Modelos de máquina de soldadura por puntos y ensamblaje de vigas Wuxi JACK IH

Diferentes modelos de máquina ensambladora de vigas Wuxi JACK IH funcionan en las instalaciones del cliente:

Máquina de ensamblaje de vigas Wuxi JACK IH recién producida en el año 2025

1. Máquina ensambladora de vigas 'estándar' modelo Z15 IH con capacidad de servicio pesado:

2. Máquina de soldadura por puntos y ensamblaje de vigas modelo IH 'grande' Z30:

Puntos fuertes técnicos de la máquina de soldadura por puntos y ensamblaje de vigas Wuxi JACK IH

1. Viga de presión hacia abajo de la máquina de ensamblaje de vigas Wuxi JACK IH:

2. Dimensión general de la estructura y resistencia de la máquina ensambladora de vigas Wuxi JACK IH:

3. Conjuntos mecánicos sólidos y duraderos de la máquina ensambladora de vigas Wuxi JACK IH en el año 2025:

Vídeos de la máquina de soldadura por puntos y ensamblaje de vigas Wuxi JACK IH, otras máquinas de producción de soldadura de vigas IH

Especificación principal de la máquina ensambladora de vigas Wuxi JACK IH

Composición de la máquina de soldadura por puntos y ensamblaje de vigas Wuxi JACK IH

Unidades principales de la máquina de ensamblaje de vigas IH

1. Estructura mecánica (máquina principal) de la máquina de ensamblaje de vigas IH:

2. Unidades de ensamblaje de 2 pasos de la máquina ensambladora de vigas IH:

3. 2 Unidad de soldadura por puntos con protección de gas CO de la máquina de soldadura por puntos y ensamblaje de vigas IH:

4. Sistema de control eléctrico y panel operativo de la máquina ensambladora de vigas IH:

Función y aplicación de la máquina ensambladora de vigas Wuxi JACK IH

A. Materia prima y pieza de trabajo terminada de la máquina de soldadura por puntos y ensamblaje de vigas IH:

4. Entrada y equipos relacionados de la máquina ensambladora de vigas IH:

5. Piezas de trabajo terminadas de la máquina de ensamblaje de vigas IH con soldadura por puntos:

B. Características técnicas de la máquina de soldadura por puntos y ensamblaje de vigas IH:

Principio de trabajo de la máquina ensambladora de vigas Wuxi JACK IH

3. Formación de la máquina soldadora de vigas H 3 en 1 a partir de la máquina de ensamblaje de vigas IH:

Procedimiento de trabajo de la máquina de ensamblaje de vigas Wuxi JACK IH

A. Paso de ensamblaje de la pieza de trabajo en la máquina de soldadura por puntos y ensamblaje de vigas IH:

1. Ensamblaje preliminar de la primera etapa: ( La primera foto de arriba ) en la máquina de ensamblaje de vigas IH:

2. Ensamblaje preciso de la segunda etapa ( la segunda foto de arriba ) en el ensamblaje de vigas IH y la máquina de soldadura por puntos:

3. La tercera foto de arriba : Presionando firmemente la banda con la brida en la máquina de ensamblaje de vigas Wuxi JACK IH:

B. CO GMAW en máquina de soldadura por puntos y ensamblaje de vigas IH:2 Soldadura

3. Entorno de soldadura de la máquina ensambladora de vigas IH:

Puesto en uso en la máquina de soldadura por puntos y ensamblaje de vigas IH

1. Diseño de la máquina ensambladora de vigas Wuxi JACK IH:

2. Sitios de instalación y operación de la máquina ensambladora de vigas Wuxi JACK IH en las instalaciones del cliente:

Modo de trabajo y operación en la máquina de ensamblaje de vigas Wuxi JACK IH

A. 3 modos de trabajo en la máquina de soldadura por puntos y ensamblaje de vigas IH:

1. Modo MANUAL en la máquina ensambladora de vigas TIH:

2. Ciclo único en la máquina de ensamblaje de vigas IH:

3. Modo AUTO en la máquina ensambladora de vigas IH:

B. Operación en la máquina de soldadura por puntos y ensamblaje de vigas IH:

1. Panel operativo de la máquina ensambladora de vigas IH:

2. Gestión de la velocidad de funcionamiento en la máquina de soldadura por puntos y ensamblaje de vigas IH:

5. Gestión de costuras de soldadura por puntada en la máquina de ensamblaje de vigas IH:

6. PLC de la máquina de soldadura por puntos y ensamblaje de vigas IH:

Categoría y especificaciones principales de la máquina de soldadura por puntos y ensamblaje de vigas Wuxi JACK IH

Máquina de ensamblaje de vigas IH serie Z

1. Clasificación de la máquina de soldadura por puntos y ensamblaje de vigas IH:

2. Selección de modelo en la máquina de ensamblaje de vigas IH:

Aplicación y equipos relacionados de la máquina ensambladora de vigas IH

1. Principales máquinas de producción de soldadura de vigas IH además del ensamblaje:

2. Máquina auxiliar de producción de soldadura de vigas IH:

Wuxi JACK Otra máquina de producción de soldadura de vigas IH de calidad superior

Preguntas frecuentes sobre la máquina de ensamblaje de vigas Wuxi JACK IH con soldadura por puntos

Q Cuál es la relación entre Wuxi JACK Technology Co., Ltd y Wuxi AMONTONE Machinery Co., Ltd?

Q Cuál es su período de servicio?

Q Tiene el extranjero sucursal o venta?

Q Tienes una sucursal o la oficina de venta en el extranjero?

Q Tiene la lista de precios de sus productos?

Otras series de productos que poseemos además de la máquina de ensamblaje de vigas IH

Blogs de máquinas de soldadura por puntos y ensamblaje de vigas IH

3. ₂ Unidad de soldadura por puntos con protección de gas CO de la máquina de soldadura por puntos y ensamblaje de vigas IH:

1. Ensamblaje preliminar de la primera etapa: ( La primera foto de arriba ⁾ en la máquina de ensamblaje de vigas IH:

2. Ensamblaje preciso de la segunda etapa ( la segunda foto de arriba ⁾ en el ensamblaje de vigas IH y la máquina de soldadura por puntos:

3. La tercera foto de arriba ^: Presionando firmemente la banda con la brida en la máquina de ensamblaje de vigas Wuxi JACK IH:

B. CO GMAW en máquina de soldadura por puntos y ensamblaje de vigas IH:₂ Soldadura
