Máquina de molienda de borde de la placa de metal de la placa de chapa en interiores

A. Las características y el uso de SXBJ-18 en interiores que ejecutan una frescura de borde de placa de chapa grande :

1. Importancia de SXBJ-18 Cabezas dobles Grandeo de lámina grande Miller de borde de la placa de metal:

1) Este es el modelo de servicio más grande y pesado en la familia de productos de la serie de placas de metal de cabezales de la serie XBJ y SXBJ.;

2) Desafío: en la industria y el mercado de equipos y equipos de soldadura de maquinaria y soldadura, solo un porcentaje muy pequeño de proveedores profesionales tiene capacidad real en desarrollar y fabricar equipos grandes para biselado de placa de chapa;

3) La dificultad técnica radica en mantener su precisión uniforme, rigidez suficiente y rendimiento estable de SXBJ-18 y otros modelos de fresa de borde grande;

2. Sitio de trabajo de SXBJ-18 Máquina de chaflán de lámina grande de la placa de metal:

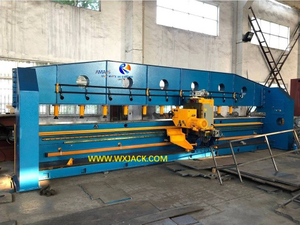

1) Como se puede encontrar en las fotos adjuntas, este conjunto de una máquina modelo grande SXBJ-18 para la fresación de borde de la placa de chapa se instala y funciona en un entorno de trabajo en interiores;

2) Esto puede proteger la máquina de molienda de borde  del impacto negativo de la infiltración directa de viento, lluvia y tormenta, que es más fácil de adquirir un rendimiento estable y preciso del molinero de borde de placa de chapa grande;

3) Comparativamente, hay algunos al aire libre SXBJ-18 instalados u otros modelos grandes de la máquina de fresado de la placa de chapa de metal que se usa en la instalación del cliente. Esto se considera fuera de espacio disponible para una fácil operación y una amplia zona de manejo de materiales de la fresa de borde grande;

3. Industria aplicada y función de la máquina de fresado de placa de acero SXBJ-18 Big Dimension:

1) Sitios aplicables : esta máquina de servicio pesado SXBJ-18 para el bosque de borde de la placa de chapa que está equipada con fresinas dobles generalmente se aplica en la industria pesada/ proyectos/ sitios de construcción, como estructura de acero, construcción naval, ferrocarril, planta de energía ..., etc.;

2) Función : el SXBJ-18 y otra máquina de fresado de borde grande cumplen con la tarea de soldar fresado de ranura en una sola pieza de placas de chapa enormes de tamaño; O, se pueden presionar varias piezas de placas de metal más pequeñas y medianas en una fila, en el molinero de borde de placa de metal grande para bisear;

3) Ilustración en cebadores típicos X/ Y/ V/ K que está diseñado para estar disponible en el equipo de biselado de placa: ( Fig.1 )

B. Estilo de operación de SXBJ-18 cabezas dobles Máquina de fresado de lámina de metal grande de la placa de metal :

1. Configuración de cabezales dobles y sus beneficios para el molinero de la placa de metal grande:

1) fresado de borde en los bordes superior e inferior : para completar en los bordes superior e inferior que chaflan con una carrera de viaje de la cabeza de la cabeza de fresado a lo largo de la mesa de trabajo de la cabeza de doble cabezal , los dos conjuntos de la cabeza de fresado comparten las tareas de hacer groves de soldadura en los bordes superior e inferior respectivamente;

Izquierda : la orientación de la instalación del cabezal de fresado para realizar biselantes de borde superior y recto ( Fig.2 );

Derecha : Biselado de borde inferior en la máquina de acompañamiento del borde de la placa de metal de la lámina: ( Fig.3 )

2. Gestión de la velocidad de trabajo de fresado de borde en los modelos XBJ y SXBJ Equipo de biselado de placa de chapa :

1) Basado en el grosor y la profundidad de corte diseñada de la máquina para la fresado de borde, la velocidad de trabajo en la fresado de borde debe poder ajustarse continuamente dentro de cierto rango (130 ~ 1000 mm/min.), Con pantalla intuitiva al mismo tiempo, durante la máquina en funcionamiento;

2) Dicha modulación de velocidad de trabajo de fresado se controla con inversor de CA, se ajusta con perilla de velocidad y se muestra en medidor digital, que se instalan en el panel de operación de la máquina de molienda de borde;

3) Haga un ajuste en la velocidad de trabajo durante la ejecución de la máquina del fresado de extremo de la placa mental : ( Fig.4 )

3. Manejo de placas de acero de tamaño de gran tamaño y peso pesado durante la operación de la fresadora de borde :

1) Tipo de pieza de trabajo : en la máquina de chafas de borde de placa de metal XBJ y SXBJ , la pieza de trabajo, la pieza de trabajo puede ser una pieza integral de placa de acero grande y pesada, o dos o más piezas de placas de acero más pequeñas;

2) Alimentación de la pieza de trabajo dentro y fuera : estas placas de acero se envían al molinero del borde de la placa de chapa a través de una fila de estanterías de soporte de ajuste de piso de extensión delantera;

Las rejillas de extensión delantera y un trozo de placa de acero gruesa en las rejillas, que se enviarán a Wuxi Jack SXBJ-18 Manaina grande de la fresa de la placa de metal S Heet : ( Fig.5 )

3)  Carga del asistente de la pieza de trabajo : este grupo de bastidores de soporte se puede ayudar con una unidad de carga hidráulica opcional, de modo que esa placa de acero, especialmente la placa de acero grande y pesada, se puede empujar y sacar una frescura de borde grande con más conveniencia y operación segura;

El Sistema de carga de asistente de accionamiento hidráulico de Wuxi Jack de propiedad exclusiva para el equipo de biselado de placa de chapa: ( Fig.6 )

4) pieza de trabajo presionando en la mesa de trabajo de la formación de fresado de la placa de chapa :

A) Se muestra en las fotos adjuntas y la imagen debajo, la placa de acero de la pieza de trabajo se asegura firmemente en la mesa de trabajo de la máquina de los modelos XBJ y SXBJ para la bisuga de la placa de acero, mediante una variedad de gatos de transmisión hidráulica;

b) La cantidad de estos gatos de accionamiento hidráulico depende de la carrera máxima de trabajo de la máquina para la molienda de borde. En el caso de este molinero de la placa de metal grande SXBJ-18, generalmente son 30 piezas en un juego de máquina;

c ) La matriz de gatos de transmisión hidráulica presiona una placa de acero molido de borde en la mesa de trabajo de Wuxi Jack SXBJ-18 Manaina modelo grande para P Chafling de borde tardío : ( Fig.7 )

C. Parámetros técnicos de la máquina de molienda de borde de placa de metal grande -18 SXBJ-18 :
