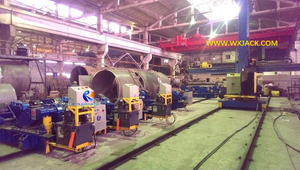

Pluma y columna de soldadura manual estacionaria de carga media de tamaño medio

1. Especificaciones técnicas y alcance del manipulador de soldadura de servicio medio:

1) Modelos de servicio medio: para la familia de productos de equipos de manipulación de soldadura de la serie LHZ, las especificaciones entre 3 × 3 y 5 × 5 (5 × 5 excluyendo) la carrera de movimiento horizontal de la pluma se divide en un rango medio de columna de soldadura por diapositivas transversales y pluma . Aquí 3x3 se refiere al máximo. rastreo de elevación y horizontal de 3.000 mm respectivamente;

2) Capacidad de carga: la capacidad de carga permitida correspondiente en el extremo frontal de la pluma horizontal está en el rango de 80 ~ 120 kg.

2. Columna vertical que gira en la columna de soldadura giratoria del manual estacionario de servicio medio y la pluma:

1) La columna vertical revuele la forma: esto se hace por trabajo manual: empuje y bloqueo a mano;

2) Cómo llevar a cabo una operación revuelta en manual de soldadura estacionaria del manual de servicio medio: Manipulador de soldadura estacionaria:

a) Primero baje la pluma horizontal a su posición inferior;

b) Desbloquee la columna vertical mediante la pérdida de la palanca de bloqueo en el manipulador de soldadura;

c) Empuje la pluma horizontal hacia adelante a mano, que corresponde correspondientemente a la columna vertical a la rotación, hasta que la pluma y la columna lleguen a la posición objetivo;

d) asegurar y bloquear la columna vertical nuevamente mediante la palanca de bloqueo;

e) De la descripción anterior, podemos ver que la operación giratoria de columna manual del  manipulador de soldadura es similar a la baja del brazo en el estilo de elevación L de soldadura de tipo L;

3) Beneficio de la función Revolve de columna para la operación de la columna de soldadura de alta precisión y la pluma:

a) Trabajo flexible: con este grado de libertad, la columna de soldadura de los portaobjetos cruzados y la pluma tienen acceso a todo el círculo de ubicaciones que lo rodean, lo que significa que puede cambiar fácilmente la operación de la pieza de trabajo actual a la siguiente --- un conjunto de un conjunto de La máquina herramienta de soldadura de alta eficiencia para la fabricación de tuberías, por lo tanto, surge;

b) Esta es la razón por la cual la mayoría de los equipos de soldadura de la serie LHZ tienen su columna vertical capaz de girar;

4)   Base de revuelto mecánico en el manipulador de soldadura de servicio medio:

Rodamiento de rollo cruzado para la columna Revolve:   ( Fig.1 )

a) Como se muestra en la foto de arriba, la base giratoria se fortalece con un círculo de refuerzos;

b) El soporte de giro está instalado debajo del lecho base mecánico;

5) Manual Revolve Job aplicable en Manipulador de soldadura de diapositivas cruzadas:

a) La rotación de la columna de empuje de mano se ve con mayor frecuencia que se aplica en modelos de servicio de mediano y liquía maquinaria de soldadura;

b) Al igual que con la columna de soldadura de servicio pesado y la pluma , la transmisión del motor Revolve es más a menudo que la operación manual;

6) Diapositiva cruzada de la columna de soldadura y la pluma:

a) Como se introdujo el producto anterior, Cross Slide (Saddle) es la articulación en cualquier conjunto de equipos de soldadura de columna y pluma, lo que juega un papel clave para el funcionamiento de este equipo de manipulación de soldadura;

b) Los portaobjetos cruzados determinan la precisión de la posición del movimiento de la pluma horizontal tanto en el eje x horizontal como en el eje Y vertical y, por lo tanto, la precisión de soldadura entregada desde cualquier conjunto de manipulador de soldadura en gran medida;

c) La estructura  de los portaobjetos cruzados (silla de montar) se muestra a continuación 2 imágenes para comparar. El izquierdo es para modelos de servicio ligero, y el correcto es para un modelo de servicio medio y pesado:

Manipulador de soldadura Wuxi Jack de Jack Jack de servicio  :  ( Fig.2 )

   Toboganes cruzados de Wuxi Jack Manipulador de soldadura de servicio medio y pesado:  ( Fig.3 )

d) Aunque se ve un poco diferente en términos de apariencia, los portaobjetos cruzados tienen una estructura similar y trabajan entre diferentes capacidades de carga de los modelos de productos;

e) Como se puede observar en las fotos anteriores, hay 4 piezas de rodillos excéntricos precisos en su lado frontal, para guiar el movimiento hacia la izquierda y hacia la derecha del auge horizontal;

f) Del mismo modo, hay otras 4 piezas de rodillos excéntricos precisos ensamblados en su lado trasero, para guiar el movimiento hacia arriba y hacia abajo de la pluma horizontal;

g) De esta manera, se puede garantizar completamente la precisión de posicionamiento de la antorcha de soldadura en esta columna de soldadura de alta precisión y la pluma.

3. Parámetros técnicos del manipulador de soldadura giratoria del manual estacionario de servicio medio:
