Máquina de viga de la serie Z de alta eficiencia y máquina de soldadura por tachuelas

1.  Cajas de varillas de tracción hidráulica en  la máquina de ensamblaje del haz H:

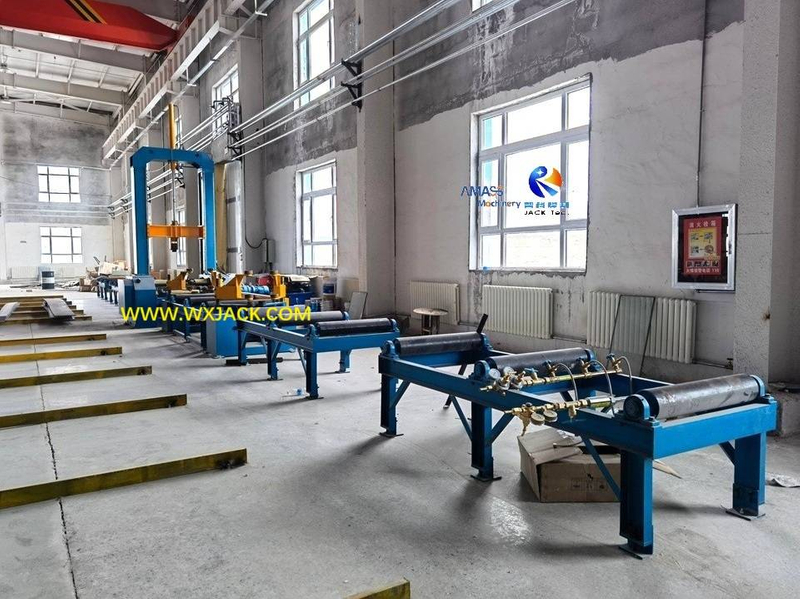

1) Unidad crítica: esta máquina en la primera foto adjunta fue tomada de su lado de entrada, ya que puede encontrar el manipulador hidráulico desplegado en intervalo;

2) Función: se utiliza para llevar a cabo la brida del haz de la primera etapa H y el ajuste web, a lo largo del transportador de entrada de la máquina;

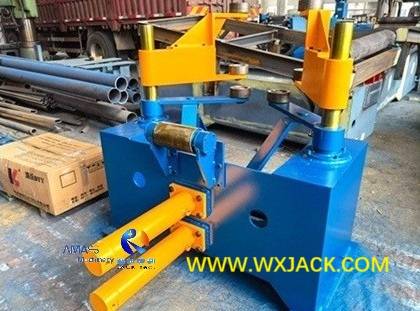

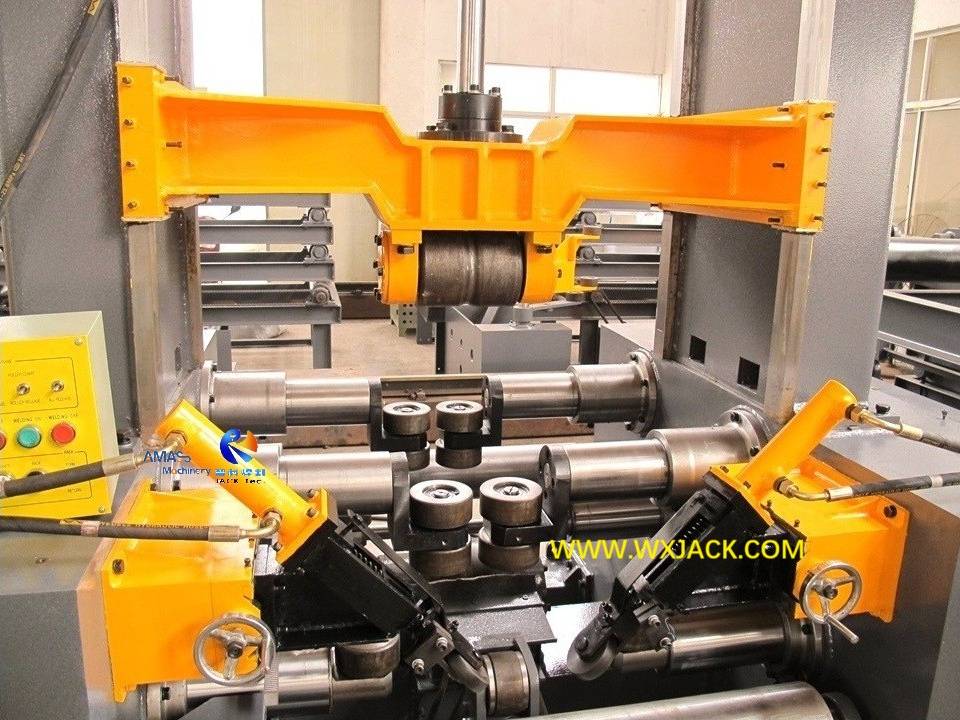

Caja de tracción de accionamiento hidráulico (manipulador) equipado en Wuxi Jack H Máquina de ensamblaje del haz: ( Fig.1 )

2. Operación en la serie de haz de haz de alta eficiencia de la serie Z:

1) Función y tarea: la máquina de la serie Z es una máquina de producción de haz H esencial. Combina los dos pasos básicos del haz H que se ajusta y ₂ la soldadura por tachuela en un equipo, y cumple estas dos tareas con una pasada de trabajo por una vez a través de la máquina. A este respecto, esta máquina es una herramienta de equipo de alta eficiencia:

Pasos de proceso que se llevan a cabo en el ensamblaje del haz H: ( Fig.2 )

2) Estación de trabajo de  la máquina de ensamblaje de higos H:

La máquina de la serie Z generalmente se implementa en la línea de producción automática y o semiautomática del haz H .  Las otras dos máquina de producción básica de haz H son:

a) LHC & LHC & LHT Serie H Beam de soldadura de arco sumergido de haz;

b) máquina de enderezado de haz de la serie H HYJ & YTJ;

Las piezas de trabajo terminadas que se entregan son la soldadura de haz de varias especificaciones, que oscilan en 1,500 ~ 1,800 mm de altura web para modelos Z15 de la máquina:

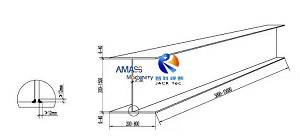

Se produce una viga H de soldadura: ( Fig.3 )

3. Modos de trabajo de la máquina de ensamblaje de haz de la serie Z:

1) Modos de trabajo: la máquina de modelos Z15 ~ Z20 tiene tres modos de trabajo para elegir: automático, único, manual. Para su introducción, verifique la sección de productos de ' Z15 ~ Z20 Máquina automatizada con soldadura de tachuela ':

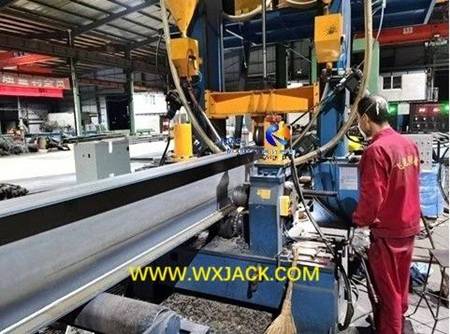

El operador trabaja en Wuxi Jack H Machina de ensamblaje de la viga en el taller de clientes:  ( Fig.4 )

2) El interruptor entre los tres modos de trabajo en esta máquina de producción de haz H se realiza con los botones de empuje correspondientes en el colgante de operación del equipo, que se muestra en la imagen de arriba;

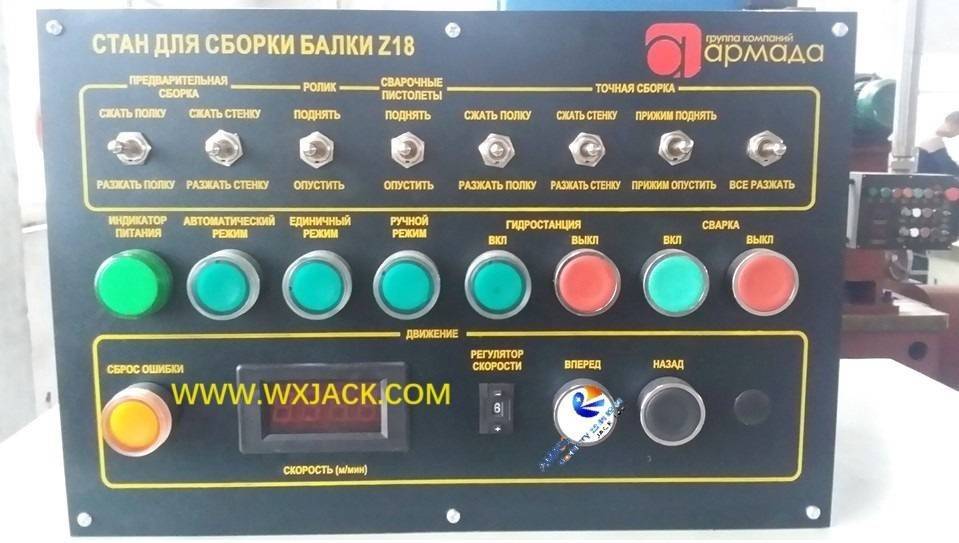

3) Panel de operación: en la sección del producto anterior presentamos los tres modos de trabajo de la máquina. Adjunto, verifique el colgante operativo para la máquina exportada.

4 .

En esta sección continuaremos discutiendo sobre el proceso operativo de la máquina, desde el aspecto del colgante operativo:

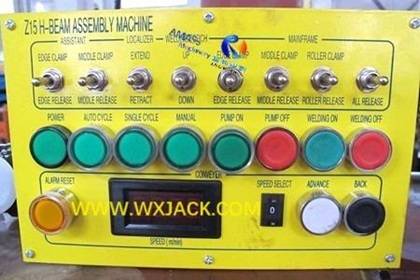

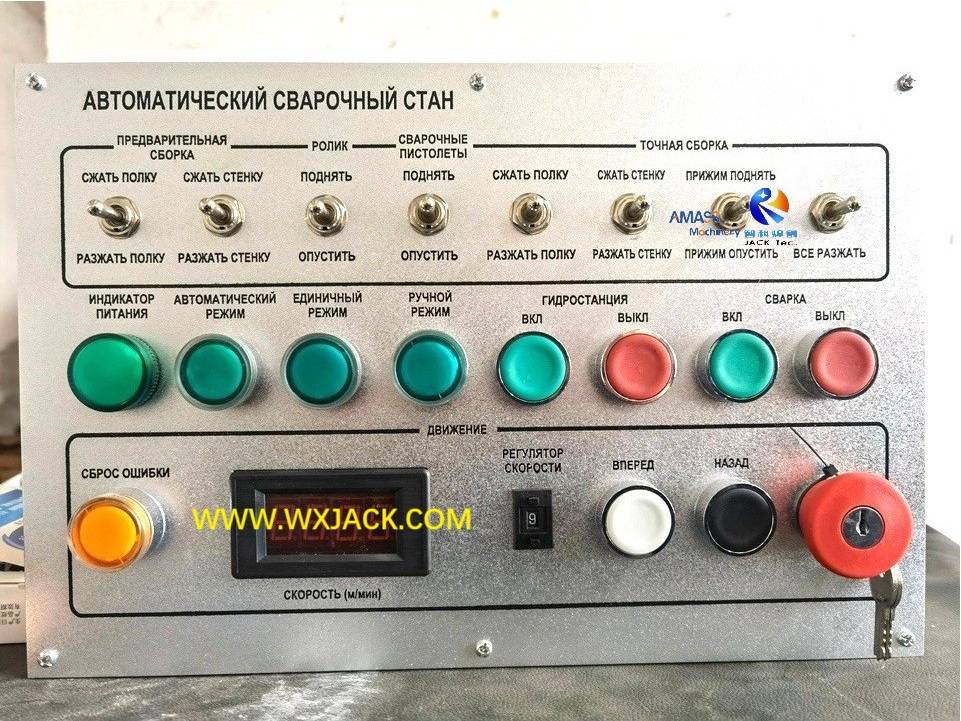

Panel de operación de Wuxi Jack IH Máquina de ensamblaje del haz: ( Fig.5 )

1) Operación de modo único de la máquina de ensamblaje del haz H:

a) Importancia: el modo único es la base del trabajo normal de la máquina;

b) Uso del modo único: después de confirmar que no hay problemas con el equipo en modo manual, primero tiene una ejecución de prueba en modo único. No salte al modo automático;

c) Modo de trabajo predeterminado de la máquina: bajo la condición de la máquina encendida y se inicia la bomba de aceite, sin importar la máquina está en modo manual o en modo automático, simplemente presione el botón de un solo ciclo en el colgante de operación, la máquina de producción de haz H se cambiará a un solo ciclo;

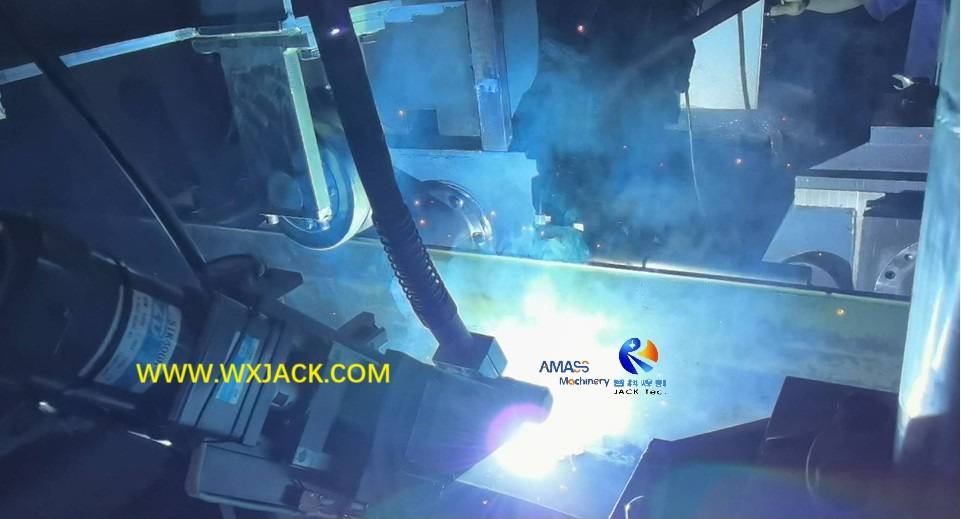

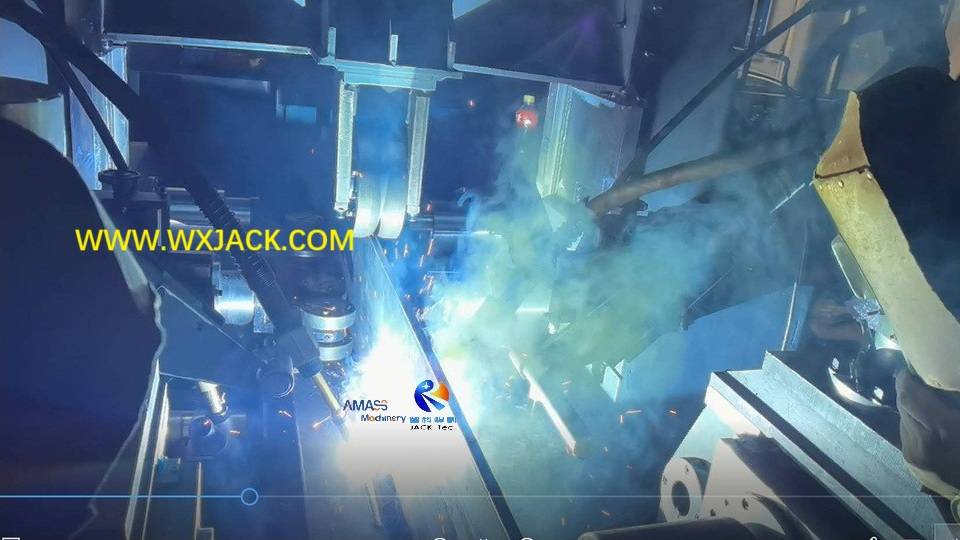

d) Comience en un solo ciclo: presione el ciclo único nuevamente, ₂ comienza la soldadura por tachuela CO;

e) Continuar en un solo ciclo: al finalizar el ciclo único en la máquina, si aún es necesario funcionar en un solo ciclo, presione el botón de un solo ciclo nuevamente;

f) Cambiar al modo manual: si es necesario dejar el modo único, presione el botón Manual;

g) Complete en modo único: en el momento en que la máquina termina ensamblando una pieza integral de haz H en modo único, presione el botón Manual y presione el transportador de salida hacia adelante, el haz H ensamblado se enviará a la posición designada;

2) Operación de modo manual de la máquina de ensamblaje del haz H:

Este modo es para la puesta en marcha y la ejecución de prueba en el equipo, para validar su rendimiento. En este modo, la máquina funciona como una máquina de ensamblaje del haz de la serie Z;

3) Modo automático de la máquina de ensambla de haz H:

Manera: la ejecución continua del modo único es el modo automático de la máquina, como se introduce en el primer segmento.
