Z20 Alineación manual H máquina de ensamblaje de haz con soldadura por tachuelas manuales

Esta máquina manual Z20 es la última que presentamos en la serie de ensamblaje de haz H manual y máquina de soldadura de tachuela , y también la más grande de su tipo: la altura de la red de haz H ensamblada y soldada puede ser de hasta 1000 mm;

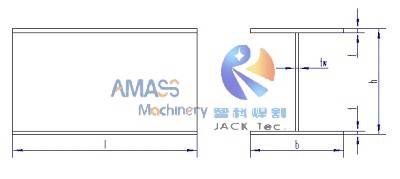

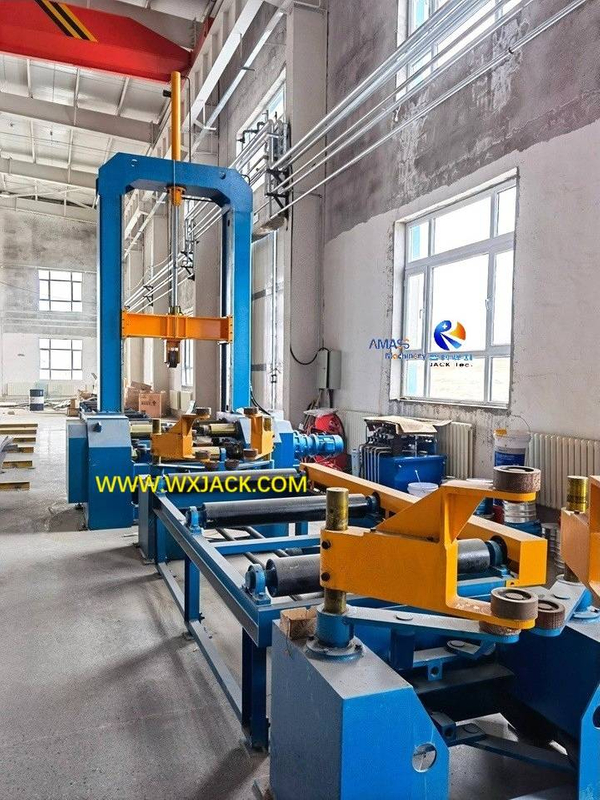

Haz H con soldadura y soldado terminado terminado de la máquina:  ( Fig.1 )

1. La naturaleza laboral de la serie de ensamblaje de la viga de la serie Z:

1) Tarea principal del ensamblaje del haz y la máquina de soldadura de tachuela:

Cuando nominamos el equipo como máquina manual, se debe a que estos productos Z15/ Z18/ Z20 realizan las dos tareas principales de:

a) HAJO H VIDE (mediante posicionamiento y sujeción de bridas y red en 工 Vigón de forma);

b) H viga H ₂ soldadura por tachuela;

Están todos terminados con un trabajo manual, en lugar del control del inversor PLC y AC;

2) Altamente automatización: por otro lado, esta serie de máquina aún se puede ver como equipos automáticos, porque todo el proceso de alimentación de materia prima, ensamblado, soldadura por tachuelas y la pieza de trabajo terminada enviada, se manipulan con el sistema de control eléctrico de la máquina. Depende de cómo lo evalúes.

2. Machilla de ensamblaje de haz de la Serie H mecánica de Z:

En esta sección de la máquina operativa del manual del modelo Z20 tendremos una introducción en la 'sección inferior' del cuerpo de la máquina:

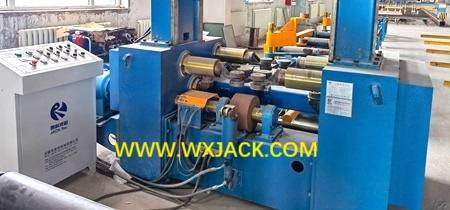

Cama base mecánica de Wuxi Jack Hi Beam Máquina de ensamblaje: ( Fig.2 )

1) El lecho base mecánico es la piedra angular de la máquina automática y manual Z15/ Z18/ Z20;

2) Entonces, el lecho base mecánico debe ser resistente y firme;

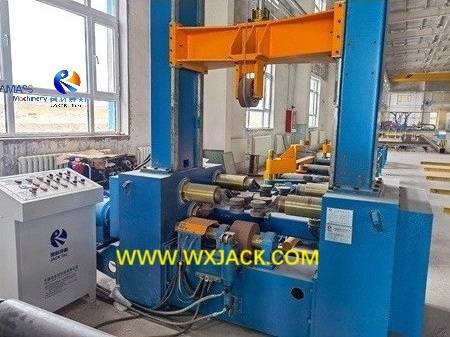

3) Sub conjuntos de lecho base mecánico en la máquina de ensamblaje del haz de IH: ( Fig.3 )

a) tablas de pared (dos piezas en un juego de máquina);

b) haz transversal inferior (dos piezas en un conjunto de máquina);

c) Unidad de posicionamiento y sujeción de brida web (sistema de alineación);

d) Reductor y rodillo del motor de transmisión principal;

e) Silleza de cadena y su cubierta para la transmisión de la máquina;

f) Unidad de guía de arco en la máquina;

Es el área de trabajo de la serie de la serie Z automática y manual de operación H I Máquina de ensamblaje del haz : el ensamblaje del haz H y la soldadura de tachuela se implementan aquí.

3. Conjunto de primer paso: Sistema de varilla de tracción de la máquina de ensamblaje del haz H:

1) CHOP: Esta es una unidad básica y muy importante para la máquina operativa automática y manual:

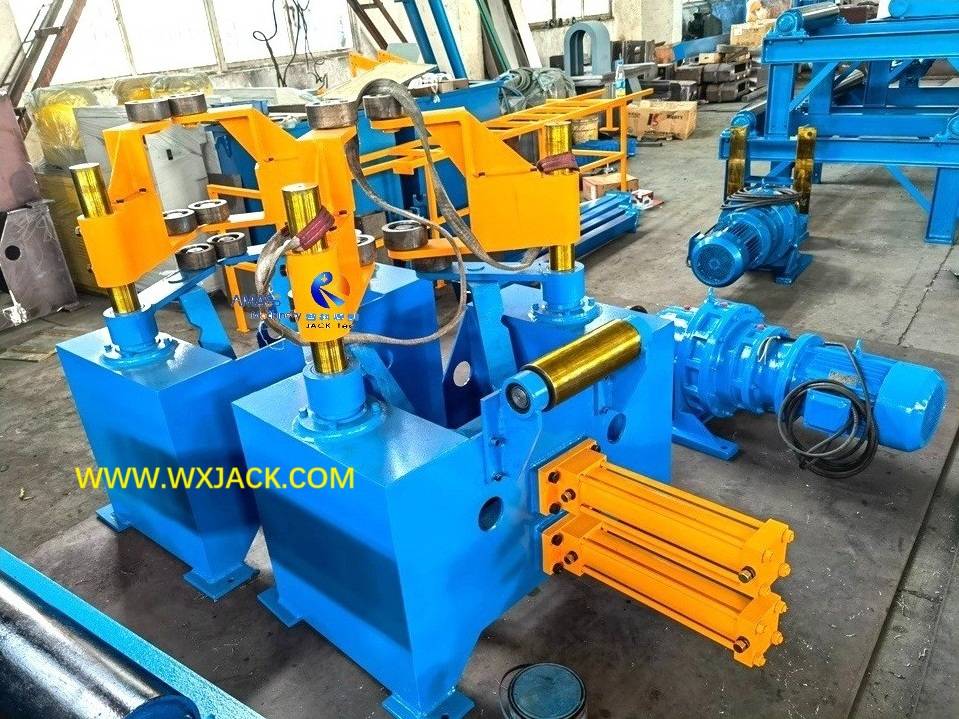

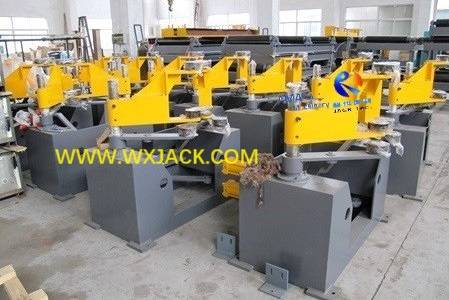

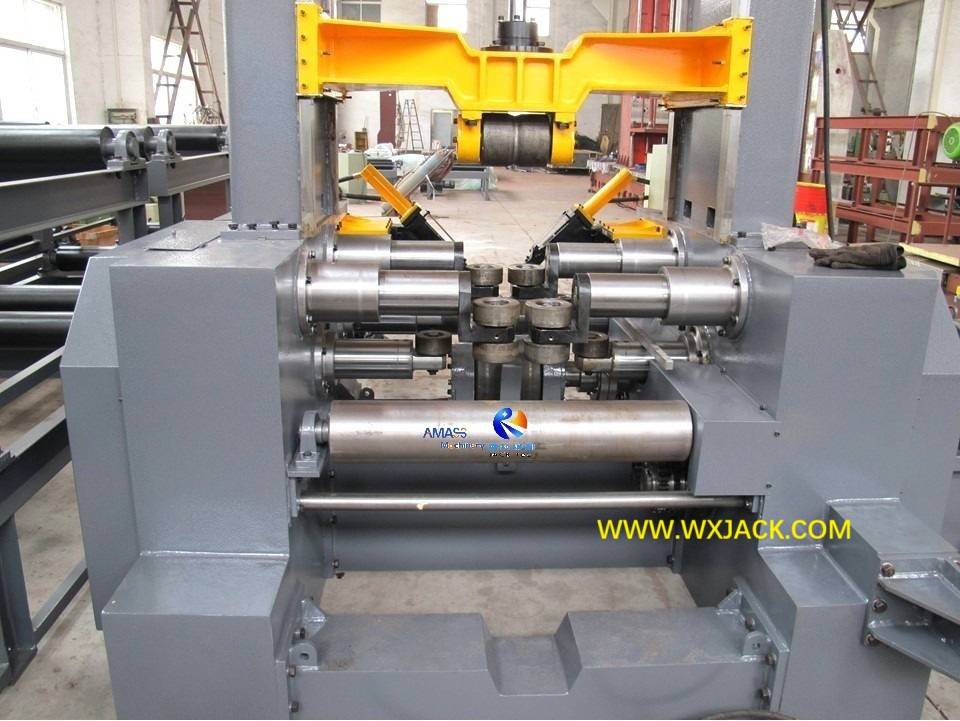

Cajas de varilla de tirar de la máquina de ensamblaje de la viga Wuxi Jack : ( Fig.4 )

2) Su función es tener el primer ensamblaje de la etapa en la web y la brida: cuando la web y la brida se envían a la máquina en su transportador de entrada, esta unidad de varilla actuará, posicionará y sujetará la web y la brida en su lugar;

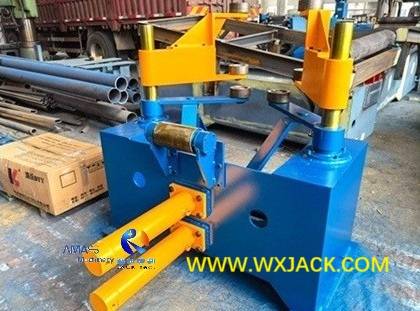

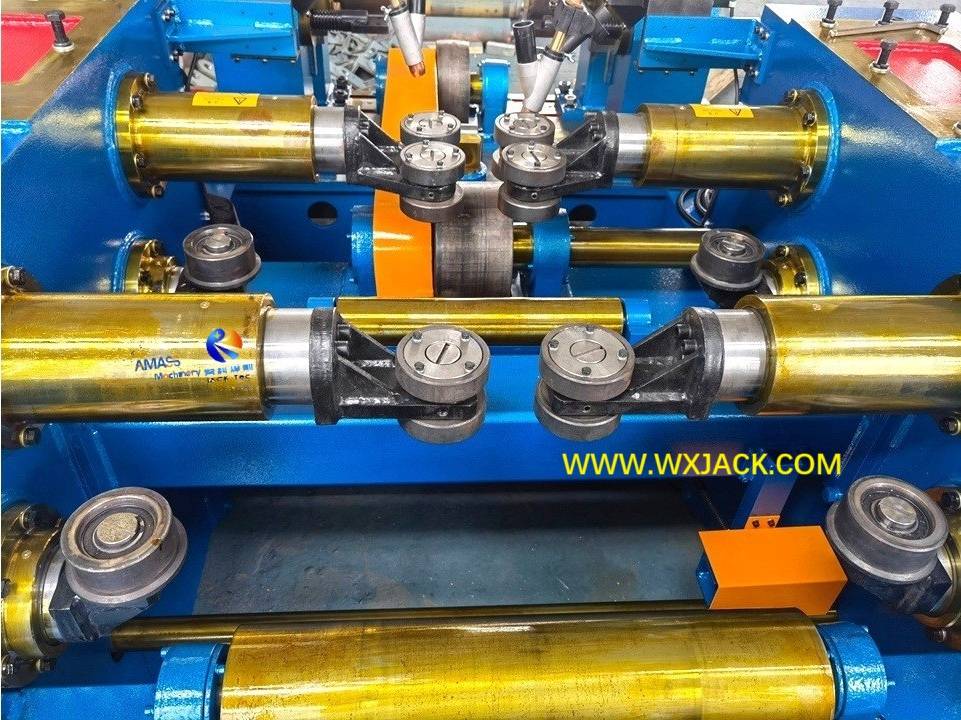

3) Principio de trabajo del sistema de varillas de tracción: ( Fig.5 )

a) Hay seis piezas de rodillos dentro de un conjunto de sistema de varillas de tracción;

b) Las cuatro piezas superiores de rodillos (cuadrado de color rojo) son para sujetar la red en la máquina;

c) las dos piezas inferiores de rodillos (cuadrado de color amarillo) para la brida de sujeción;

d) Hay dos piezas de cilindros hidráulicos para la conducción de los dos juegos de rodillos cada uno (cuadrado de color púrpura) en la máquina;

4) A continuación se muestra el posicionamiento y la sujeción precisos de la web y la brida con el sistema de alineación introducido en la sección del producto de ' Máquina de auto alineación Z20 con soldadura por tachuelas manuales ':

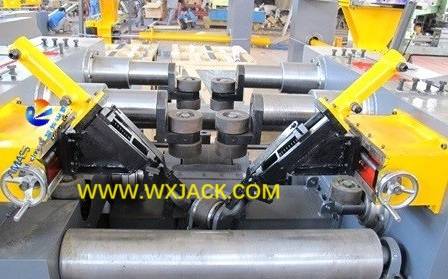

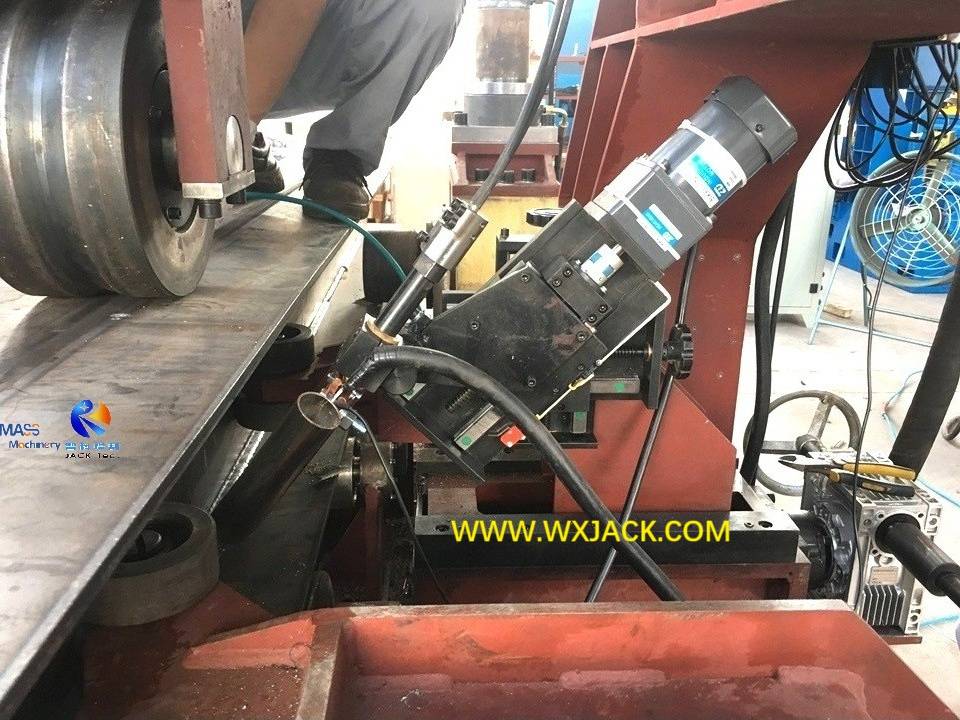

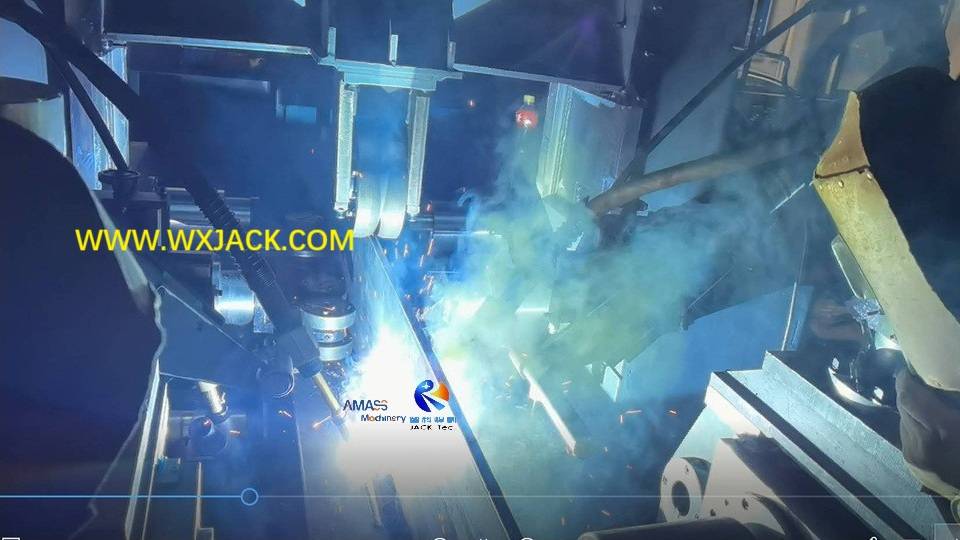

Mecanismo de soldadura de ajuste y táctica de Wuxi Jack I Máquina de ensamblaje del haz: ( Fig. 6 )

5) El sistema de la varilla de tracción en la máquina es la unidad hidráulica;

6) En un conjunto de máquina de operaciones automáticas y manuales, hay dos conjuntos de sistema de varillas de tracción, implementados en la posición que se ajusta con dos puntos finales de la pieza de trabajo H haz a lo largo del transportador de entrada:

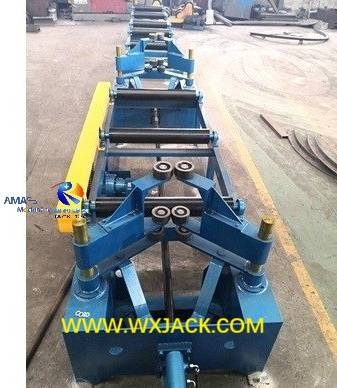

Instalación de cajas de varillas de extracción en el transportador de entrada de la máquina de gato Wuxi:  ( Fig.7 )

7) Los dos conjuntos de la varilla de tracción funcionan en fase en la máquina;

8) La manipulación en el sistema de la biela se realiza con el interruptor de alternancia en el colgante de funcionamiento de la máquina;

9) Notas complementarias sobre la máquina de ensamblaje del haz de IH:

a) Para el aspecto comercial de la máquina, verifique la sección del producto de la máquina de ensamblaje de haz de auto alineación h -Autor del Autode .

b) Para la operación práctica de la máquina, verifique la sección del producto de ' Máquina de auto alineación Z18 con soldadura por tachuelas manuales ';

10) Con estos, nuestra introducción cubre todas las unidades principales del cuerpo de la máquina (sistema mecánico) de la máquina automática y manual Z15/ Z18/ Z20.

4. Parámetros técnicos de la máquina de ensamblaje del haz del manual H20 :
