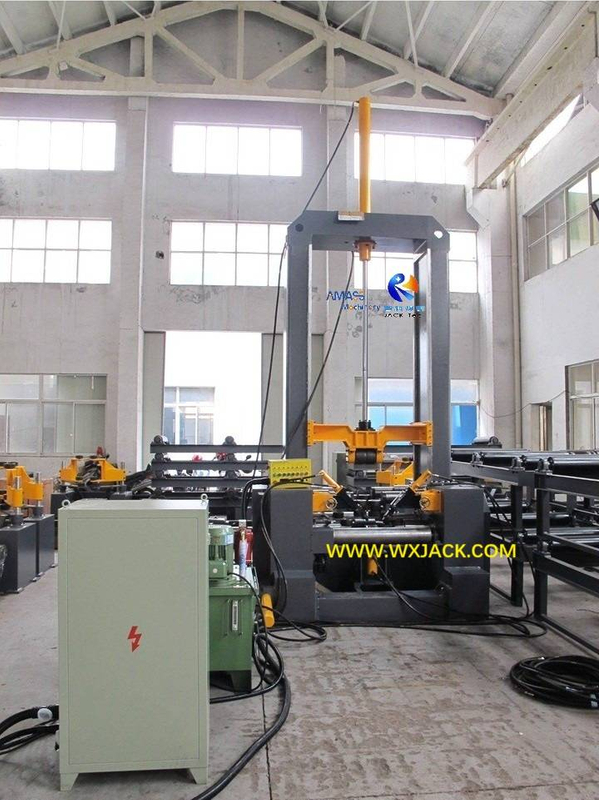

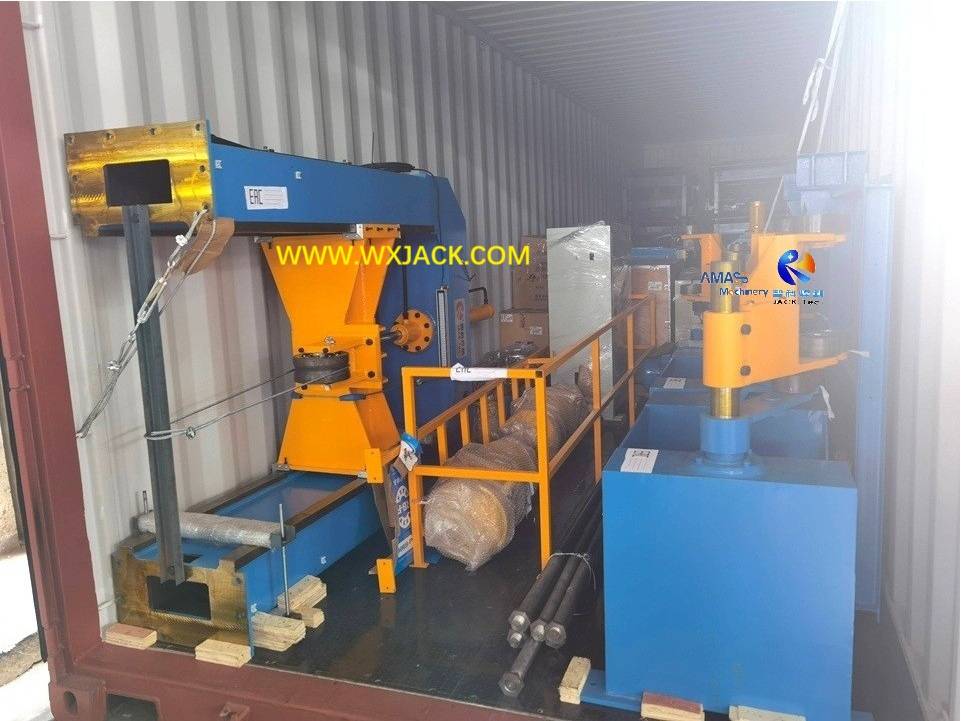

Antecedentes: la máquina de ensamblaje de haz de autoalineación H del modelo Z18 en la primera foto adjunta se estaba instalando y encargando en la instalación de Wuxi Jack.
1) La pieza de trabajo terminada del ensamblaje del haz del modelo H I Z18 y la máquina de soldadura de tachuela se ensambla y se soldan h en viga con altura web de hasta 1800 mm:
Se produce haz H terminado: ( Fig.1 )
La pieza de trabajo terminada H viga que se entrega desde la máquina no es el producto final que se puede usar directamente para el cliente;
El haz H ensamblado y soldado de táctica debe ser:
a) Realizar soldadura de sierra en la máquina de soldadura de arco sumergido de haz H de H;
b) luego ser enderezado en la máquina de enderezado del haz H después de eso;
3) Modelo relacionado: los tres modelos de la máquina de ensamblaje de haz Z15, Z18 y Z20 I con soldadura por tachuela tienen pasos de trabajo similares como se introdujo anteriormente en la sección del producto de ' Máquina de modelo Z15 '.
a) Para las ventajas de 2 la soldadura por tachuelas CO manuales en comparación con la automática, la primera es su relativa inversión inferior en la compra de equipos de la máquina:

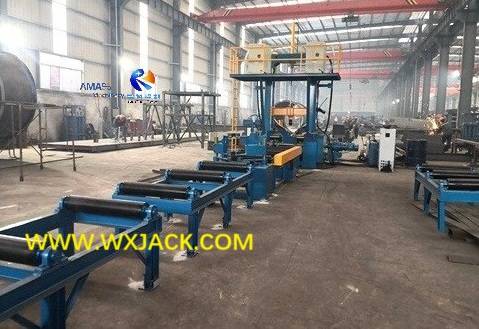

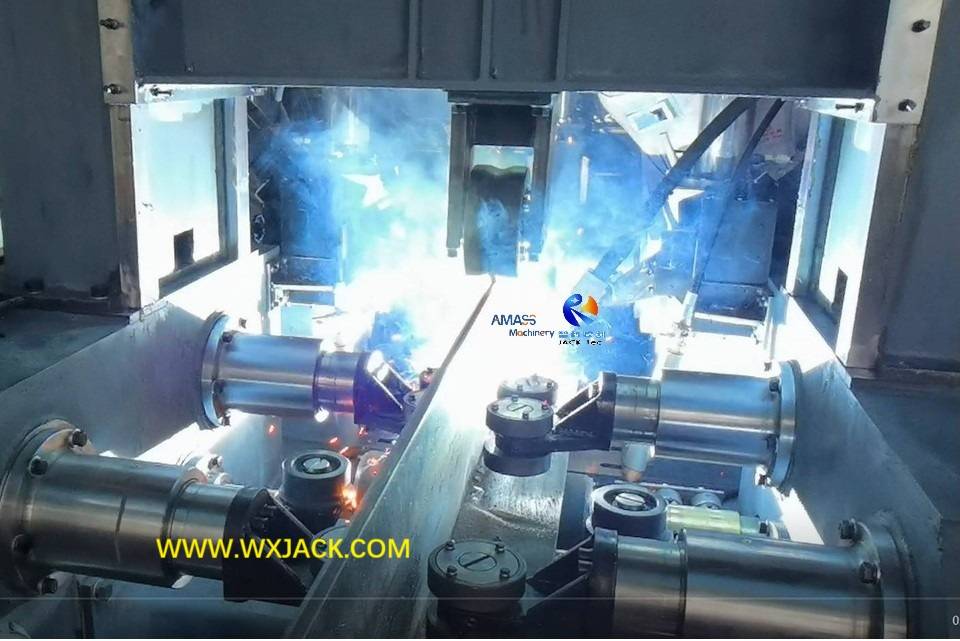

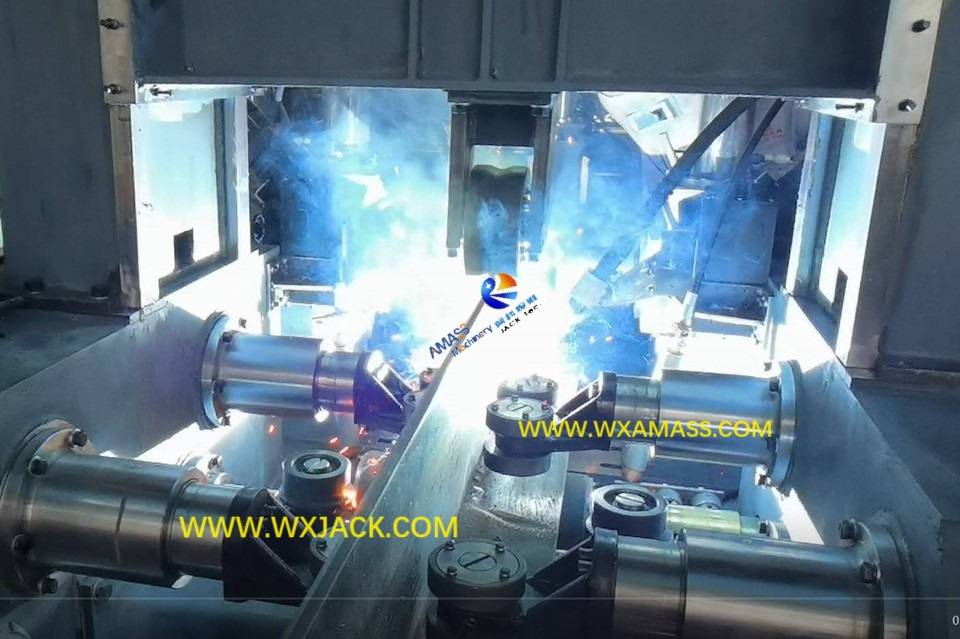

Sitio de operación de Wuxi Jack Z18 H Beam Conjunto y máquina de soldadura de tachuela: ( Fig.2 )
b) El segundo es, en consecuencia, menos trabajo de mantenimiento y servicio para la máquina: puntos de problemas menos potenciales debido a la eliminación de PLC, inversor de CA y una unidad mecánica asistente posterior en la máquina;

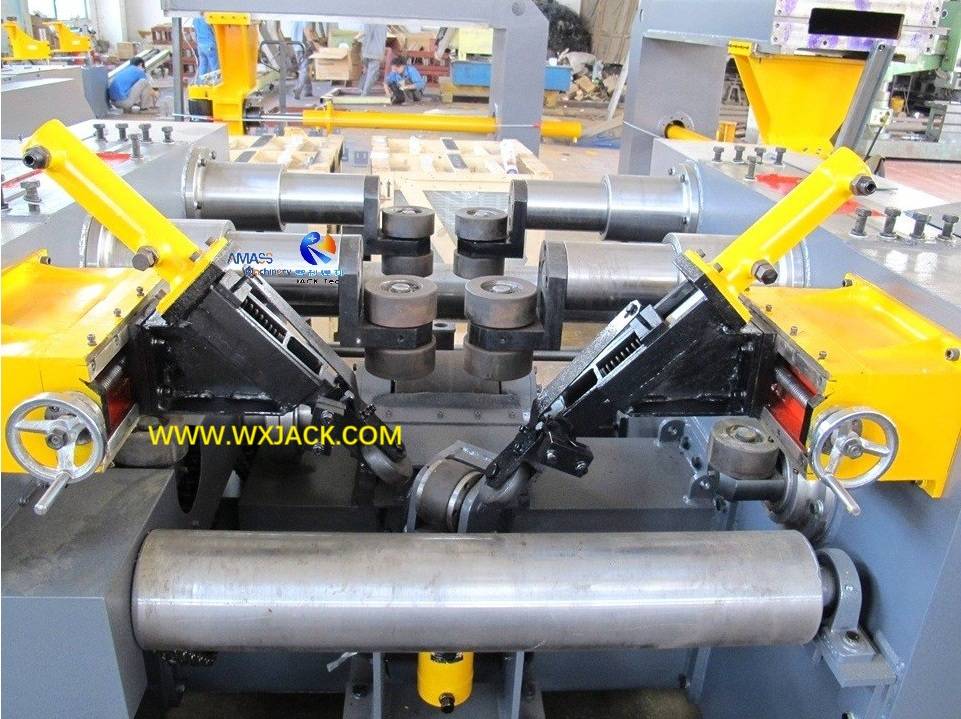

a) Requisito de los operadores: Necesita que dos operadores realicen soldadura al mismo tiempo (deben pararse a ambos lados de la máquina y soldar dos piezas de costuras en ambos lados de la pieza de trabajo juntas), en lugar de solo un operador como en el caso de la máquina de modelos de soldadura automática:
Vista de la sección transversal sobre el haz Himétrico H: ( Fig.3 )
b) Calidad de soldadura: en comparación con las costuras de soldadura consistentes generadas en 2 la soldadura automática de tácteos de la máquina de ensamblaje del haz H, 2 la soldadura manual de CO tackle generalmente ofrece haz de H soldado de más variación obvia, lo que plantea un gran desafío en el control de calidad del proceso de soldadura;
c) Habilidad del operador: a este respecto, los operadores de la 2 máquina de soldadura por tachuelas manual deben ordenar una habilidad de soldadura bastante competente;
a) Preferencia nacional del cliente: en términos generales, en China, hasta ahora en la compra de la máquina de modelos automática, 2 la versión manual de soldadura por tackle se selecciona con mayor frecuencia que 2 la versión automática de soldadura por tackle;
b) Preferencia al cliente en el extranjero: mientras que para la máquina de la Serie Z exportada, 2 la versión automática de soldadura por tackle ve más aplicación.
Como se puede observar desde el proceso de trabajo de la máquina con táctil soldadura, durante su ronda de ciclo de operación completo para un segmento de costura de soldadura, la pieza de trabajo de H haz debe recorrer la máquina dos veces:
a) La primera vez ensamblada y soldada en ⊥ Vige de forma, con la primera y segunda piezas de costuras soldadas:

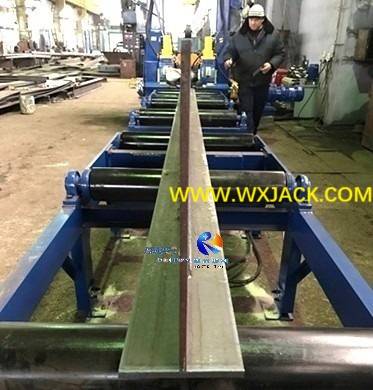

El haz T se produce: ( Fig.4 )
b) La segunda vez ensamblada y soldada en 工 Viga de forma, con la tercera y cuatro piezas de costuras soldadas:

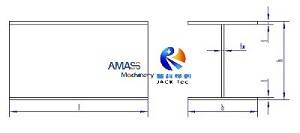

Bosquejo en haz H terminado: ( Fig.5 )
c) Unidad de logística: durante este proceso, la grúa de viaje se usa para voltear y enviar hacia atrás la pieza de trabajo de forma ⊥ de nuevo al lado de entrada del conjunto del haz I y la máquina de soldadura de táctica. Por esta razón, la máquina debe instalarse en la ubicación con la grúa de viaje disponible por encima;
a) Modelo adecuado: para 2 la fuente de alimentación de soldadura por táctea aplicada en la máquina con soldadura por tachuela, en la versión automática de soldadura, equipamos el modelo de potencia de soldadura actual 350A de la marca nacional o Japón china:

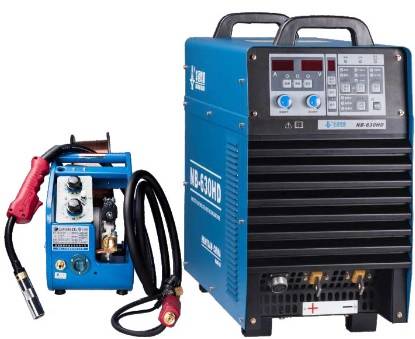

Fuente de alimentación de soldadura de Co 2 Equipada con la máquina: ( Fig.6 )
b) Mientras está en la versión de soldadura manual, generalmente el cliente prepara la fuente de alimentación. Por lo tanto, a veces es 350A, y a veces 500A, ambos tipos de opciones son factibles en el uso de la máquina de ensamblaje de haz H del haz automático con soldadura por tachuela.
Modelo | Z18 Autohalación con soldadura por tachuelas manuales H Máquina de soldadura de viga H y tachuela |
H Weam Web Ancho (MM) | 200 ~ 1,800 |
Alcance del espesor de la red del haz H (mm) | 6 ∽ 32 |
Alcance del ancho de brida del haz H (mm) | 200 ∽ 800 |
Alcance del espesor de brida del haz H (mm) | 6 ∽ 40 |
Alcance de la longitud del haz H (mm) | 4,000 ∽ 12,000 |
Max. H Peso de haz | 20 toneladas. |
Longitud del transportador de entrada y salida | 3 x 2.600 mm cada uno |
Entrada y salida del motor transportador | 1.1 kW x 2 |
Potencia del motor de conducción principal | 5.5 kW |
Estilo de alineación web y brida | Alineación |
Estilo de soldadura de tachuela | Soldadura por tachuelas manuales 2 por operadores |
