Equipo de volteo hidráulico de acero de alta velocidad de tipo fijo 180 °

A. Clasificación en 180 ° de estructura de acero Caja de columna H BAJO VACHO EQUIPO DE PARTIR: EQUIPO:

1) En la aplicación de la industria de la estructura de acero, hay dos tipos de columna de 180 ° Box H Vigue de rotación de equipos de rack de rotación : estacionario y tipo móvil;

2) La estación se fija firmemente en el piso del taller; Mientras que el tipo de movimiento se puede mover a lo largo de los rieles de tierra, debajo de la unidad de motor;

3) Ambos tipos funcionan en diferentes estaciones de la línea de producción de haz de la caja H.

B. Propósito de 180 ° Caja de columna de columna de columna de acero Hydraulic Drive H Equipo de rack de rotación del haz: Equipo:

1. Estación de trabajo: en la línea automática de producción de haz H, el equipo de rack de rotación de 180 ° se instala en la máquina de alisado de brida del haz H , siguiendo el equipo de estantería de volteo de 60 ° y 90 °, en la estación de trabajo después del ensamblaje y soldadura por tachuela ( 90 ° que gira ) y máquina de soldadura por arco sumergida ( 60 ° que gira ):::::::::::::::

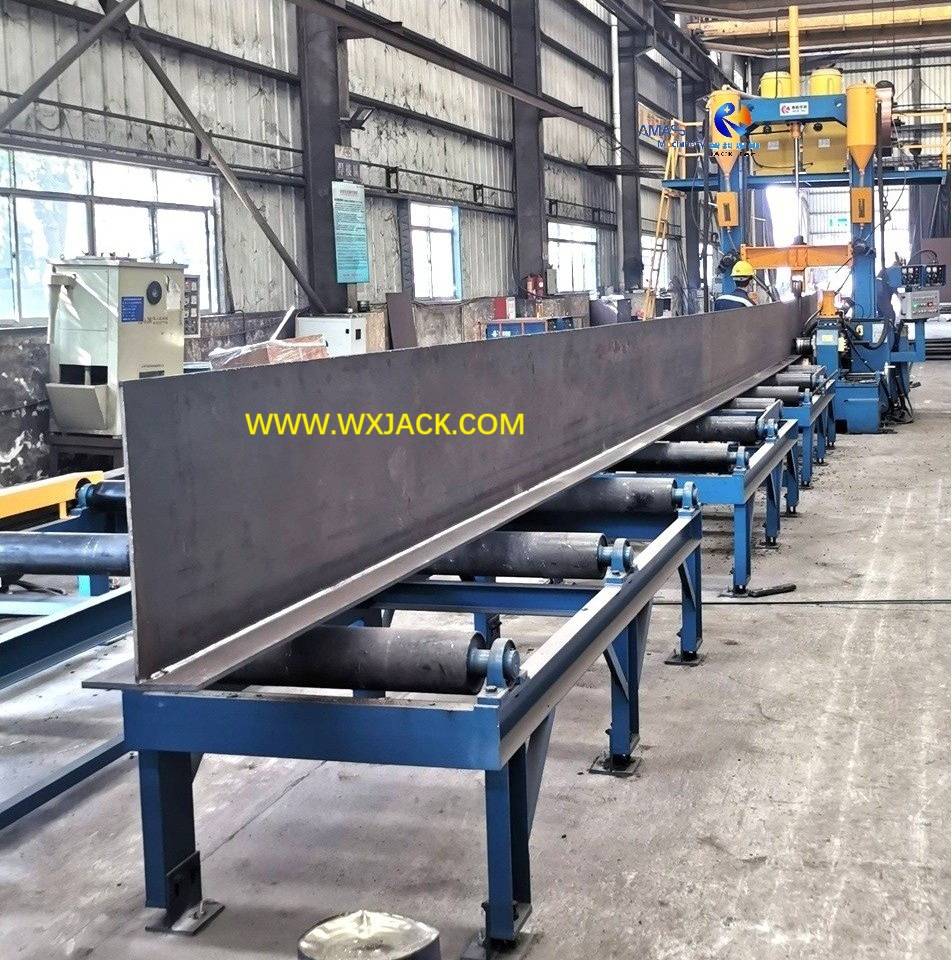

180 ° girando el equipo de bastidor en las tablas de rodillos transportadores de entrada de la máquina de alisado de brida del haz HyJ800 H, EOL (extremo de la línea) de la línea automática de producción del haz H: ( Fig.1 )

2.  Unidad de trabajo asistente: para el equipo estacionaria de la estacionamiento de la estructura de acero, la unidad de mudanza debe equiparse para la pieza de trabajo H de transmisión de haz a la siguiente estación:

Wuxi Jack Steel Structure Box H Beam Lifting Transportor Trabaja junto con equipos estacionarios de rack de rotación de 180 ° : ( Fig.2 )

3.  Pasos de trabajo de estacionaria 180 ° Estructura de acero hidráulico Caja de columna H Equipo de rack de rotación del haz: Equipo:

1)  Cantidad de costuras de soldadura: para una pieza de haz H, hay 4 piezas de costuras de soldadura que unen la red y la brida que deben soldar;

2)  soldadura de sierra: en un complejo de línea automática de producción de haz H, hay 4 conjuntos de estructura de columna móvil LHC H Haz de soldadura de arco sumergido de haz. Un conjunto de la máquina es responsable de fabricar en un pase de soldadura de costura en haz H;

3)  Completando 4 piezas de costuras de soldadura en haz H: cada vez con la finalización de la soldadura de costura, esta estructura de acero hidráulico de 180 ° equipo de rejilla de rejilla voltea la pieza de trabajo, ya sea 90 ° o 180 °, y envíe el haz H de la pieza H al siguiente conjunto de la máquina de soldadura LHC, para completar la siguiente soldadura de costura, hasta completar todas las 4 piezas de las costuras de soldadura en el conjunto H BEAM HEAM;

4)  En la máquina de alisado del haz H: finalmente, el haz H soldado se revoca 90 ° con esta estructura de acero de 180 ° que gira el equipo de bastidor, que se enviará a la siguiente estación de la máquina de alisado del haz H. Como se muestra en la foto a continuación:

Wuxi Jack Distinidad hidráulica estacionaria de 180 ° Caja de columna H Equipo de rack de rotación del haz en la instalación del cliente: ( Fig.3 )

C.  Componentes principales de 180 ° Estructura de acero de transmisión hidráulica Caja de columna H Equipo de estante de volteo de haz: Equipo:

1.  Cantidad de bastidores de rotación en un conjunto: para un conjunto de la estructura de acero de accionamiento hidráulico de 180 ° de estructura de acero que se mueve en las imágenes adjuntas, hay 6 piezas de estanterías de volcado de tracción hidráulica (brazos de forma l) en un conjunto de equipos:

Un grupo de Wuxi Jack 180 ° Caja de columna H Equipo de rack de rotación del haz, ensamblado y pintado: ( Fig.3 )

2. Composición principal de la estructura de acero Box H Vigas de rejilla Equipo:

Cada pieza de la máquina está compuesta de un conjunto completo de:

1)  bastidores de brazos l giratorios;

2) eje de transmisión giratorio;

3)  Montaje de lecho estacionario mecánico;

4) estación hidráulica y cilindro;

5)  Sistema de control eléctrico y sistema operativo;

Wuxi Jack 180 ° se está instalando en la línea de producción automática de haz H: ( Fig.4 )

3. Girando la precisión de posicionamiento: para el equipo de estante de rotación hidráulica de Jack Wuxi 180 °, los 4 conjuntos medios de sus bastidores de volteo y el haz H giran sincrónicamente bajo disco hidráulico, con el volteo en la precisión de la fase ≦ 3 ° , y se detiene en la precisión de fase ≦ 1 °;

4. Operación flexible: los 2 conjuntos laterales de estructura de acero que se volcan los bastidores giran individualmente, sirviendo como unidad de soporte asistente durante el proceso de soldadura;

5.  Control de precisión del ángulo de volteo: el codificador se introduce en Wuxi Jack producido de 180 ° Estructura de acero girando el equipo de bastidor, para detectar e identificar su ángulo de volteo del brazo L.

D.  Especificación de la pieza de trabajo Aplicable para 180 ° Caja de columna de estructura de acero H EQUIPO DE BAJA DE INTIGUILES: Equipo:

El haz H que se puede voltear con la estructura de acero Wuxi Jack 180 ° girando el estante:

1)  H VIDE H VIDE:                200 ~ 500 mm

2)  H Altura del haz:               300 ~ 1000 mm

3)  H Longitud del haz:               3000 ~ 12000 mm

4)  H Viga de haz Máx. Espesor:  60 mm

5)  H Beam Web Max. Espesor:    40 mm

6)  H Beam Máx. Peso:           10 toneladas

E. Parámetros técnicos de la caja de columna de estructura de acero de 180 ° H Girando el equipo de bastidor:
