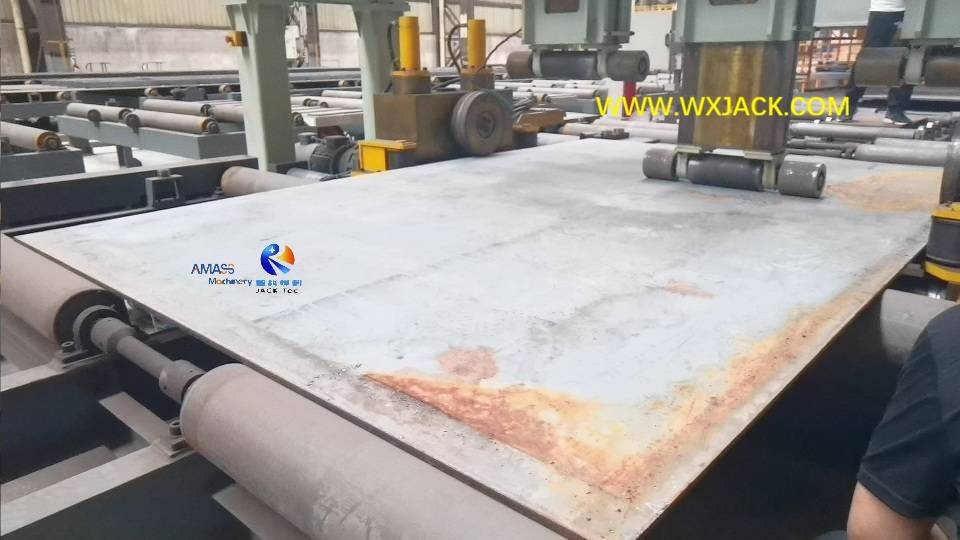

Máquina redondeadora de bordes de placas grandes Wuxi JACK,

Herramienta indispensable para la construcción naval y la producción de maquinaria portuaria

Especialidad y aplicación de la máquina cortadora y redondeadora de bordes de placas grandes

1. Piezas de trabajo aplicables de la máquina redondeadora de bordes de placas grandes:

1) Como ramas importantes de la máquina redondeadora de bordes de la serie RH, las máquinas de los modelos RH1500 a RH3000 sirven para completar el desbarbado y el recorte a lo largo de los bordes de placas de acero grandes, con un ancho desde más de 1000 mm hasta 3000 mm:

2) El cliente obtuvo la aceptación del modelo RH3000 en el taller Wuxi JACK, con un trozo de placa de acero grande: ( Fig.1 )

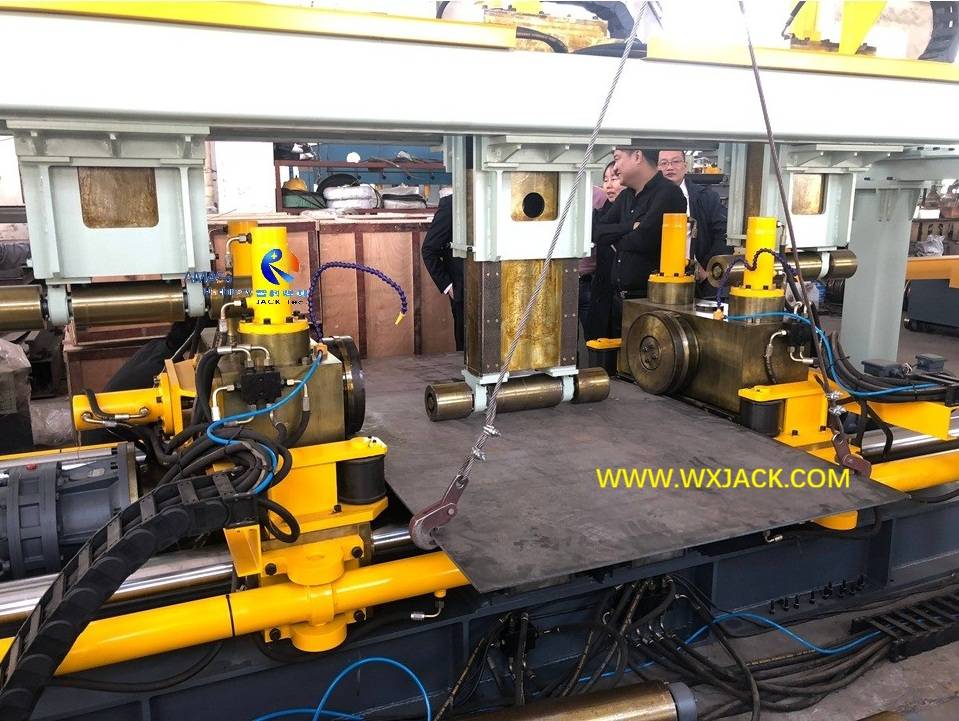

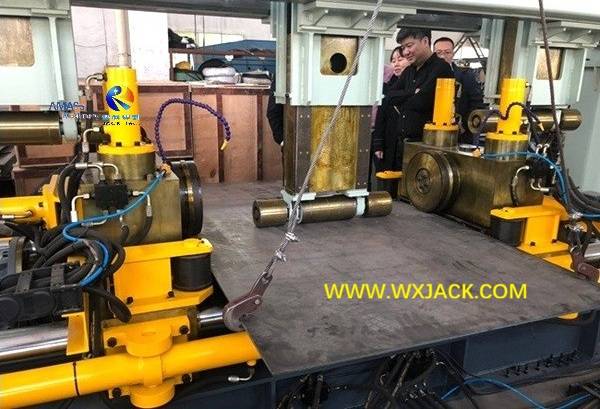

Fig1 Máquina redondeadora de bordes de placas grandes 10 IMG_3299

2. Uso de la máquina cortadora y redondeadora de bordes grandes:

1) Función: Las placas de acero redondeadas y recortadas en sus cuatro bordes pueden aumentar en gran medida la capacidad de adhesión del recubrimiento resistente a la humedad, beneficiando así al producto terminado. Esta es una de las especificaciones críticas para maquinarias y servicios que operan en ambientes húmedos, o rodeados de agua y vapor: puentes, barcos, maquinaria portuaria, plataformas petrolíferas marinas...;
2) En consecuencia, las industrias aplicadas típicas incluyen construcción naval/maquinaria portuaria/producción de vigas en T/estructura de acero, etc. En este sentido, la máquina redondeadora de bordes es un equipo indispensable en las instalaciones de estas industrias;
3. Estructura mecánica: Con un ancho de placa superior a 1000 mm, la estructura mecánica de la máquina redondeadora de bordes de placas grandes también difiere mucho de la de los modelos de placas pequeñas: desde una estructura abierta compacta para los modelos convencionales RH800-RH1000, hasta un marco CAJA de grandes dimensiones para los modelos RH1500-RH3000;
4. Escenario operativo: Como se puede encontrar en el banner grande de esta página de producto, se estaba enviando un trozo de placa de acero al carbono a la máquina cortadora y redondeadora de bordes de placas grandes modelo Wuxi JACK RH3000, para recortarla y redondearla en sus bordes;

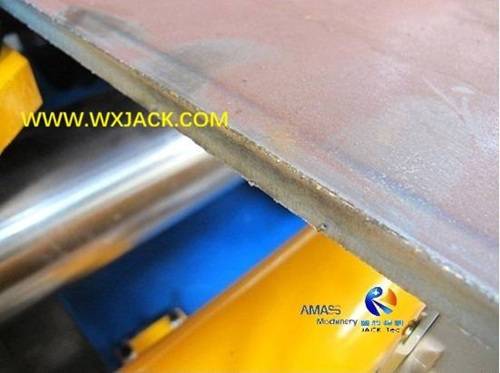

Vista de primer plano de la placa de acero con borde redondeado de la máquina redondeadora de bordes de la serie Wuxi JACK RH: ( Fig.2 )

Máquina redondeadora de bordes Fig2 12 IMG_6480

Máquina redondeadora de bordes Wuxi JACK, modelos pequeños a grandes Línea completa de productos desde el año 2009 hasta 2025

Desde marzo de 2009 hasta hoy, febrero del año 2026, Wuxi JACK desarrolló, fabricó y entregó decenas de docenas de máquinas redondeadoras de bordes para clientes en China y en el extranjero:

1. Máquina cortadora y redondeadora de bordes de modelos grandes RH1500 a RH3000:

Los clientes realizan una prueba de taller en el RH3000 en Wuxi JACK antes de la entrega

En el taller de Wuxi JACK: modelo grande RH3000 y su pieza de trabajo, placa de acero de 2.500 mm de ancho

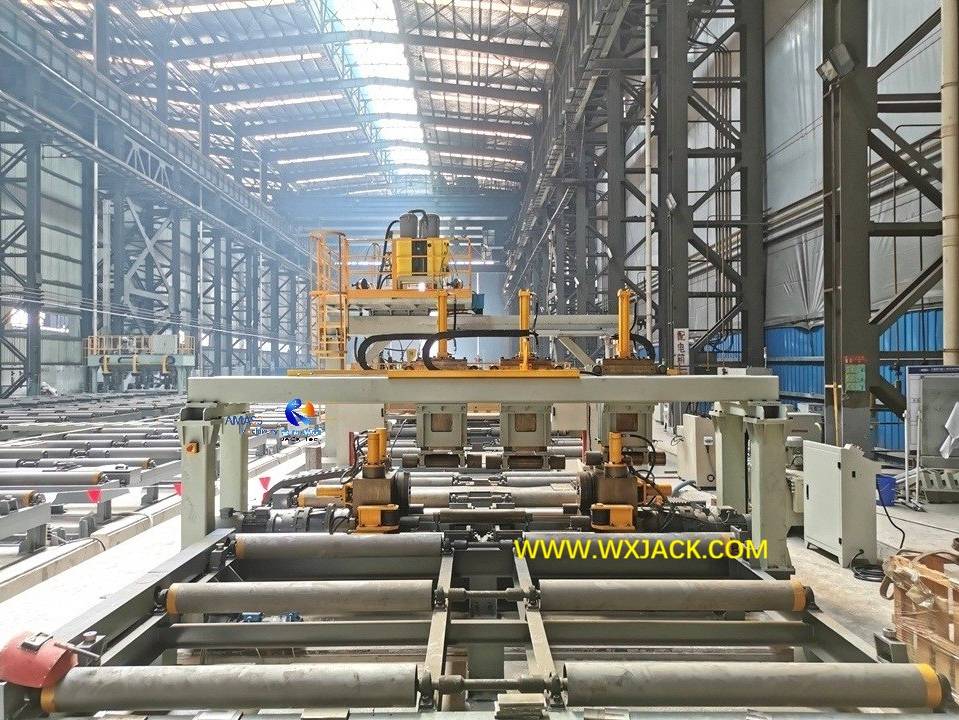

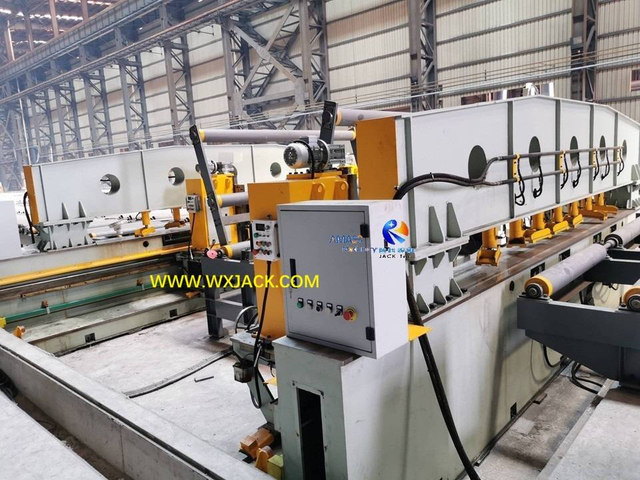

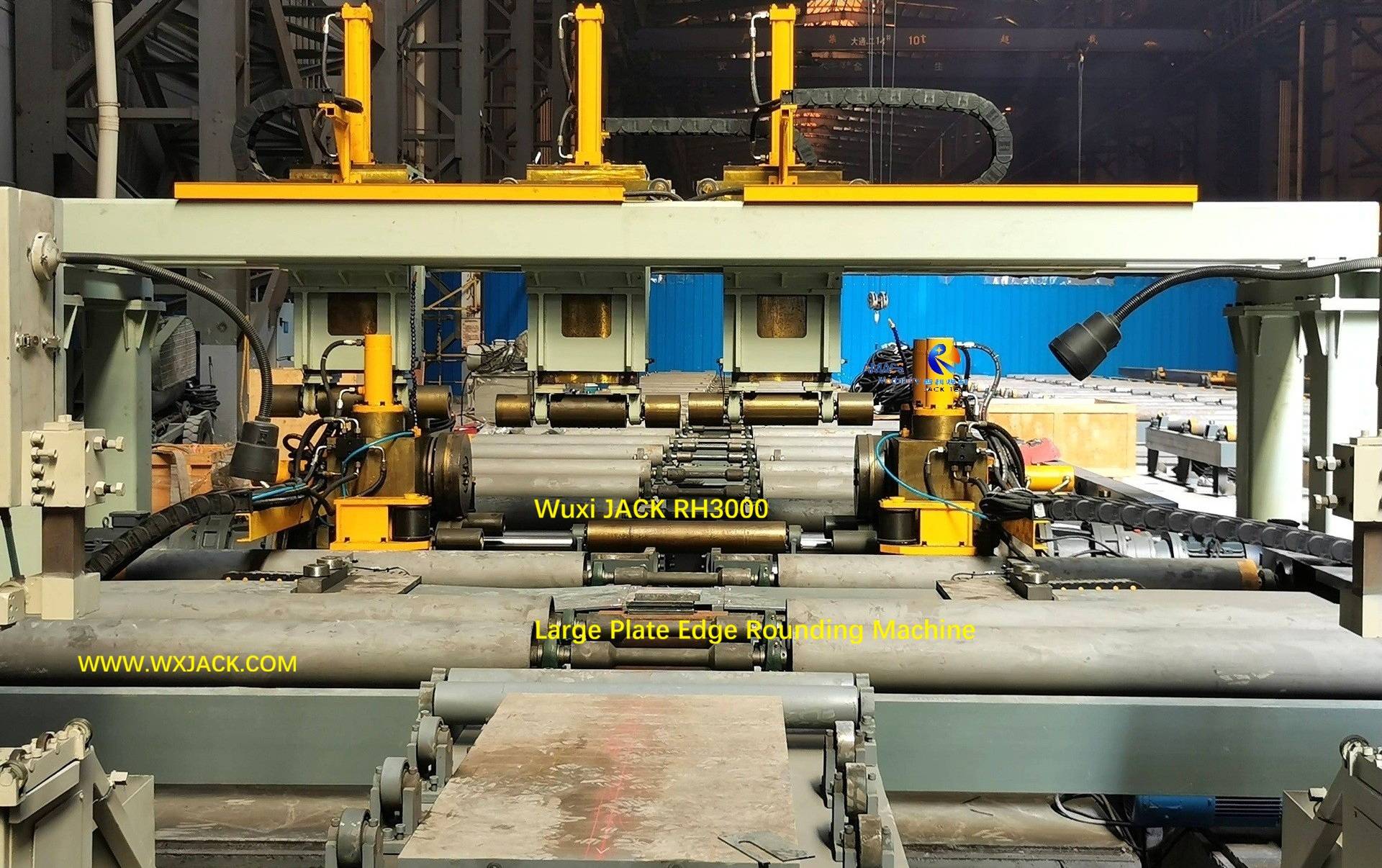

Vista frontal de la máquina grande Wuxi JACK RH3000 en las instalaciones de un cliente chino

Vista cercana de Wuxi JACK RH3000 en la línea de producción de Port Machinery

Consulta

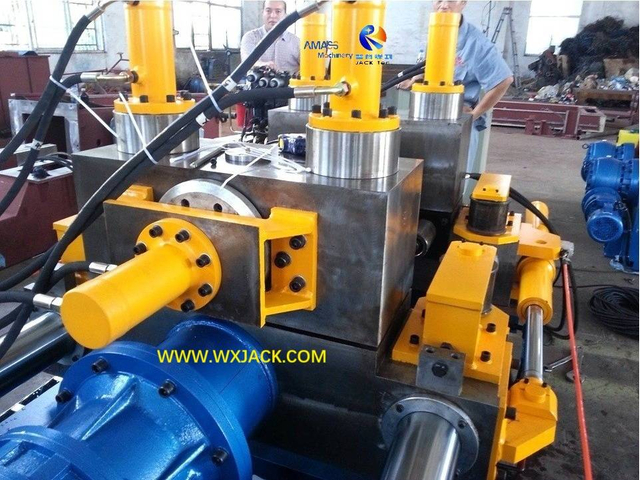

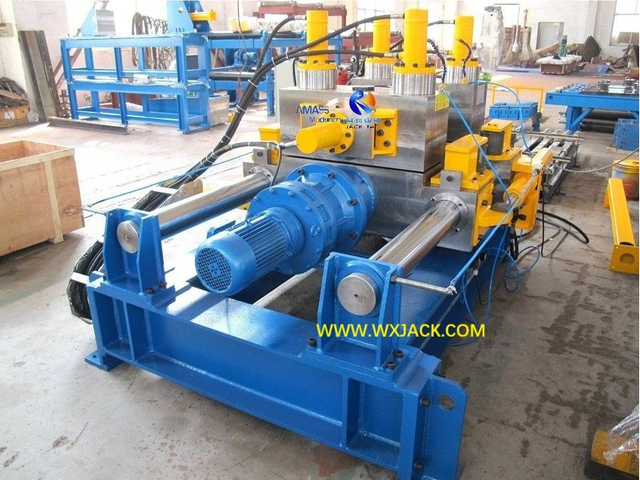

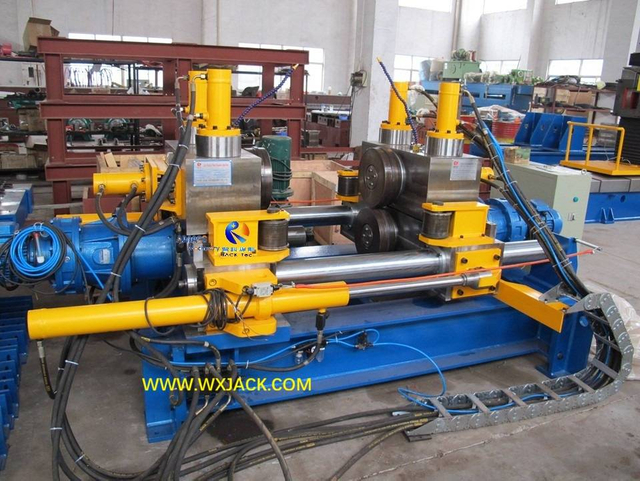

2. Máquina redondeadora de bordes modelo pequeño convencional RH800 y RH1000:

RH1000: ensamblado, probado y pintado, listo para su envío

RH800: ensamblado, probado y pintado, listo para su envío

RH1000: Cables y tuberías de aceite aún no conectados

RH1000: Motor de CA para accionamiento sobre envío de placas de acero, cilindros de aceite para accionamiento sobre operación de redondeo de bordes.

Consulta

3. Máquina redondeadora de bordes de placas grandes Wuxi JACK en el año 2025:

A continuación se detallan dos proyectos típicos completados por Wuxi JACK en el año 2025 , en una máquina cortadora y redondeadora de bordes de modelo grande, para dos clientes chinos en Shanghai y Guangzhou, respectivamente:

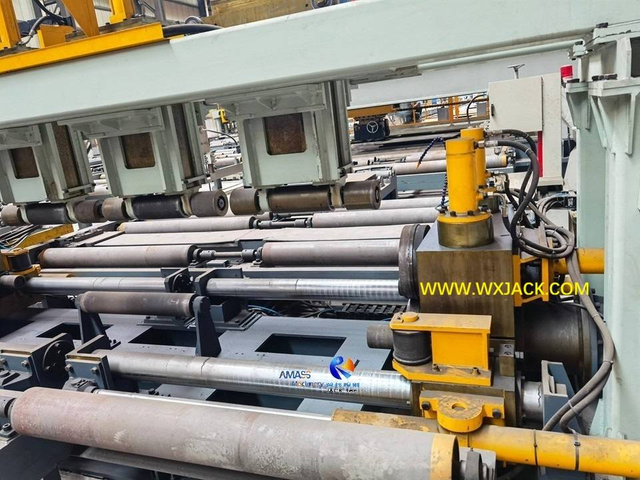

1) Máquina redondeadora de bordes RH3000 para una empresa que cotiza en bolsa en China en la producción de maquinaria portuaria en abril de 2025 Año:

Antecedentes: Esta es una gran línea de producción de maquinaria portuaria con sede en Shanghai. Wuxi JACK produjo 3 tipos, en total 4 juegos de máquinas importantes para toda la línea de producción. Además de la máquina redondeadora de bordes, los otros 2 tipos de máquinas son:

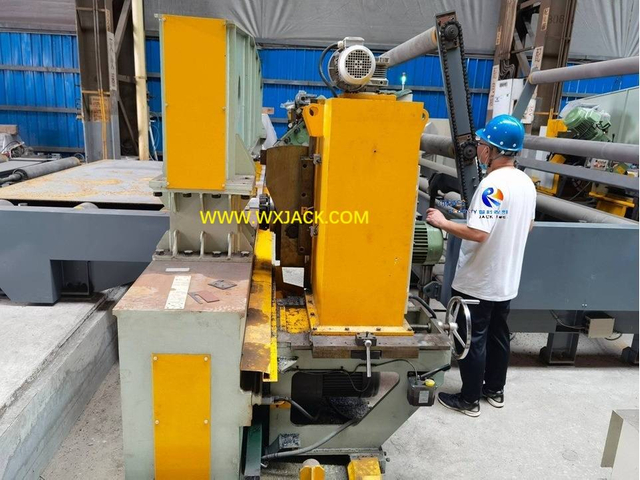

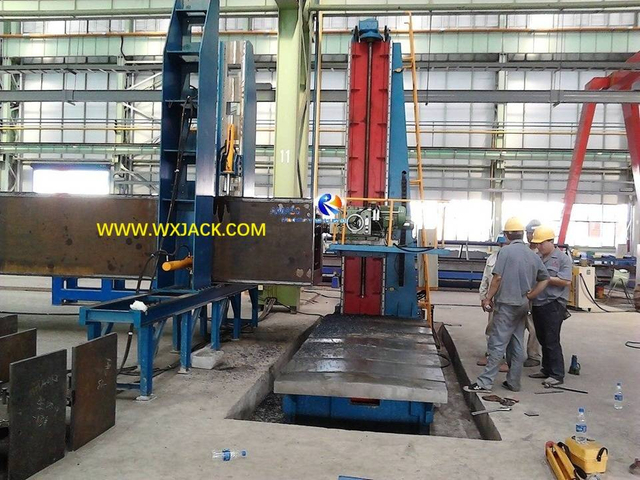

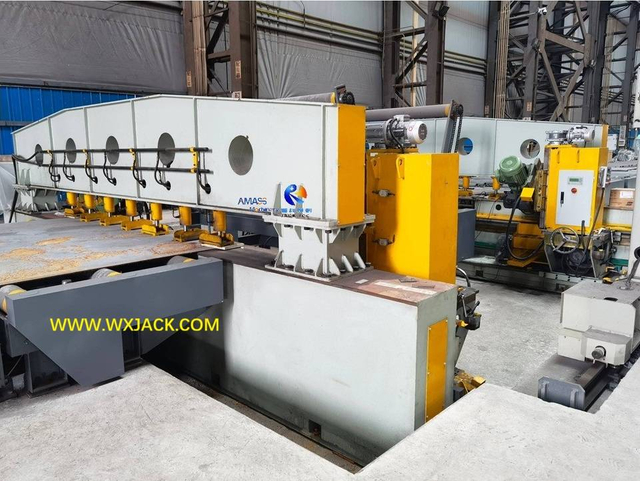

1 SXBJ4 modelo 2 juegos de fresadora de bordes de doble cabezal de operación en tándem , cortando ranuras de soldadura en ambos extremos de la placa de acero, mediante su paso a través de la línea de producción, controlada con HMI en el ángulo de fresado de bordes

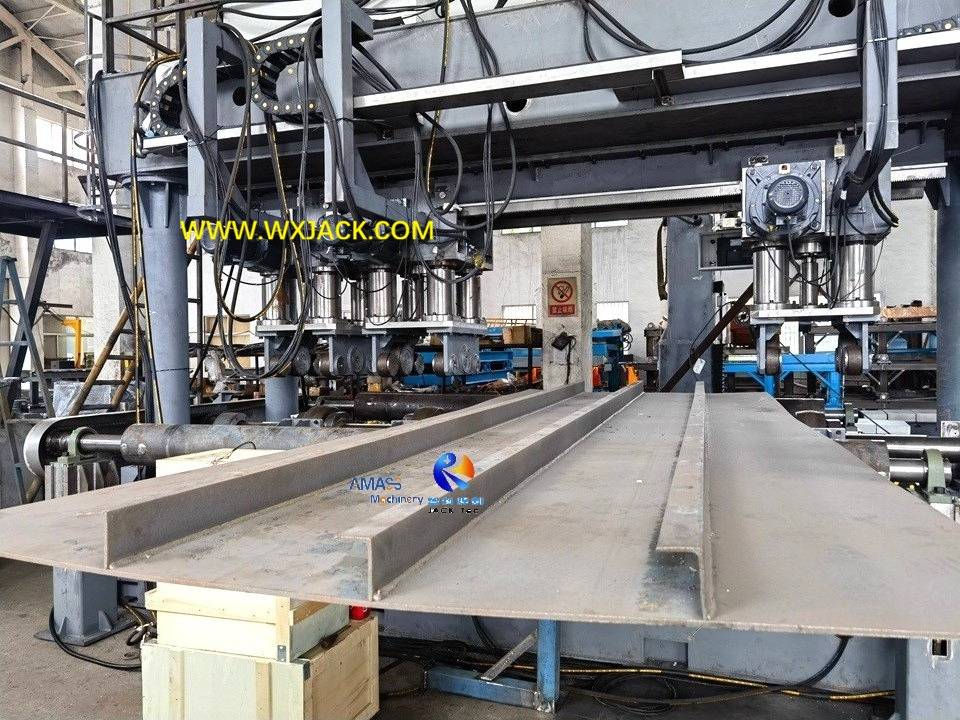

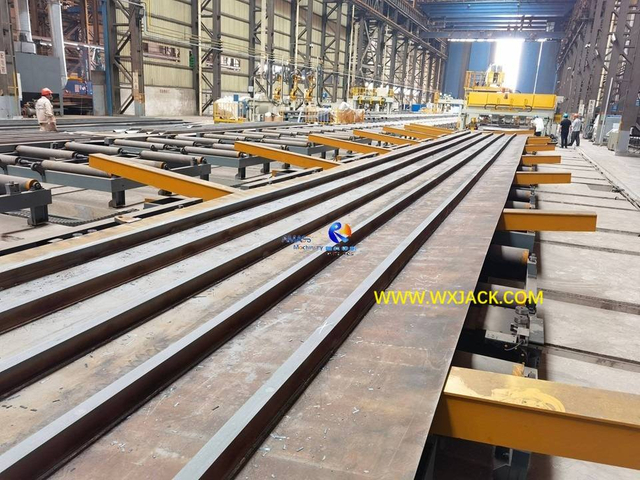

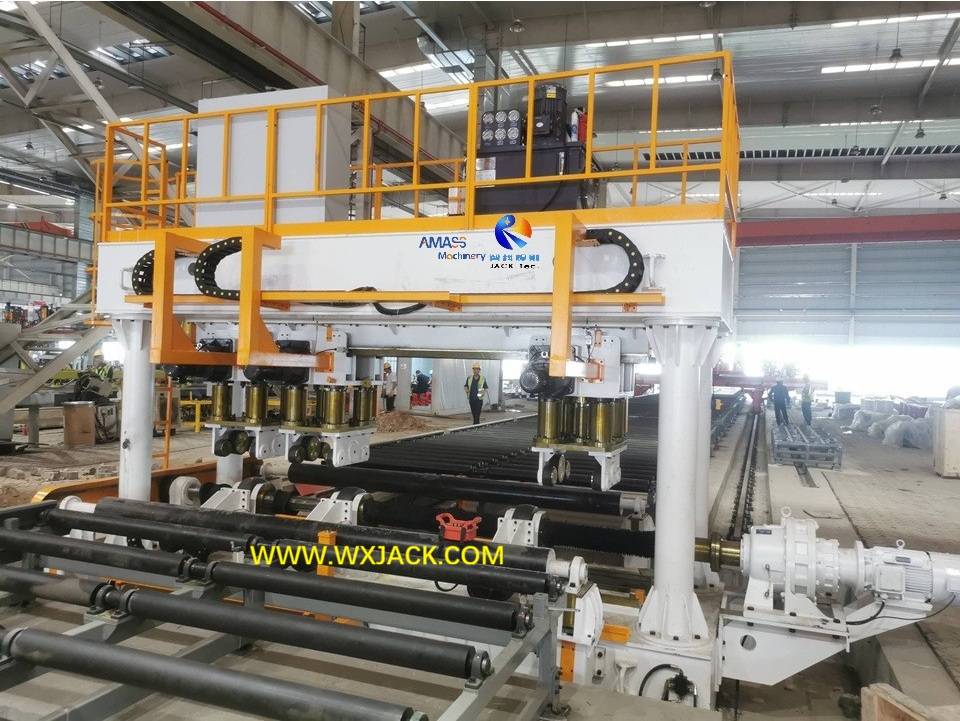

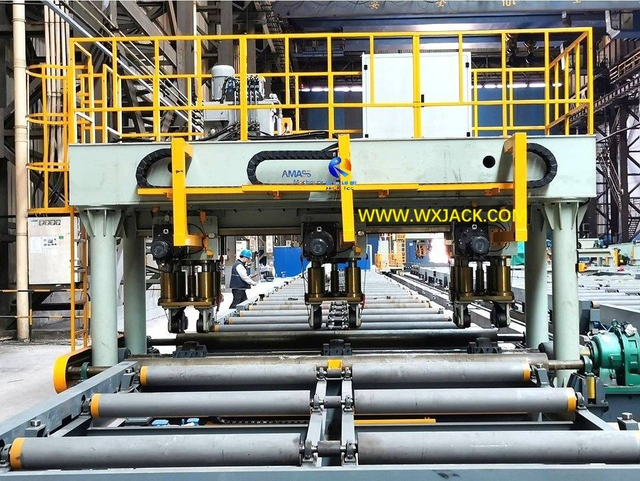

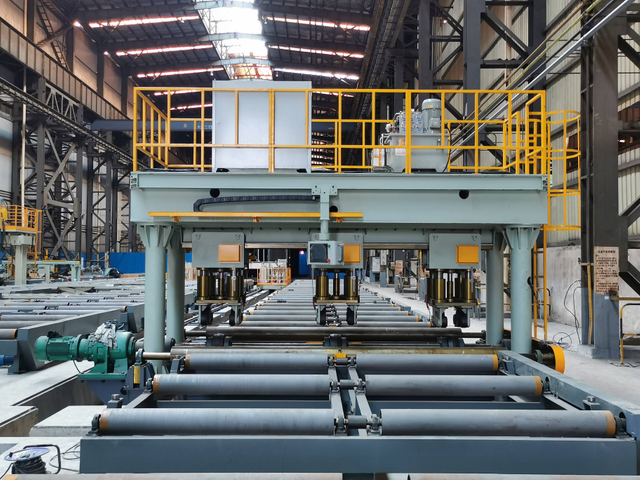

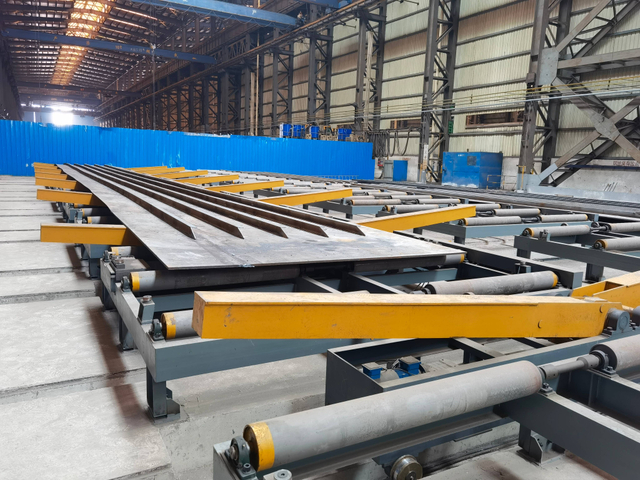

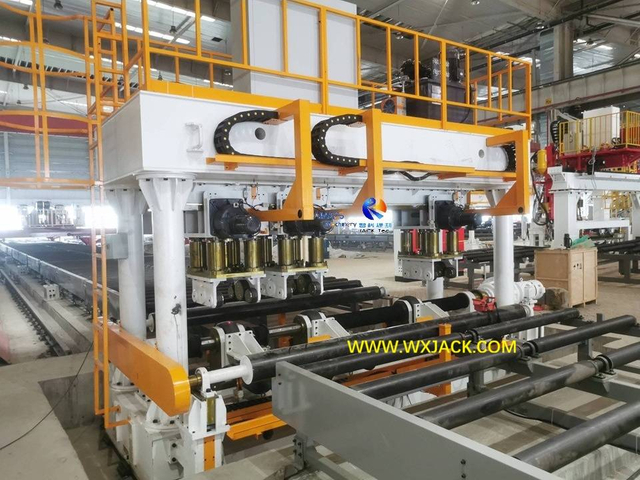

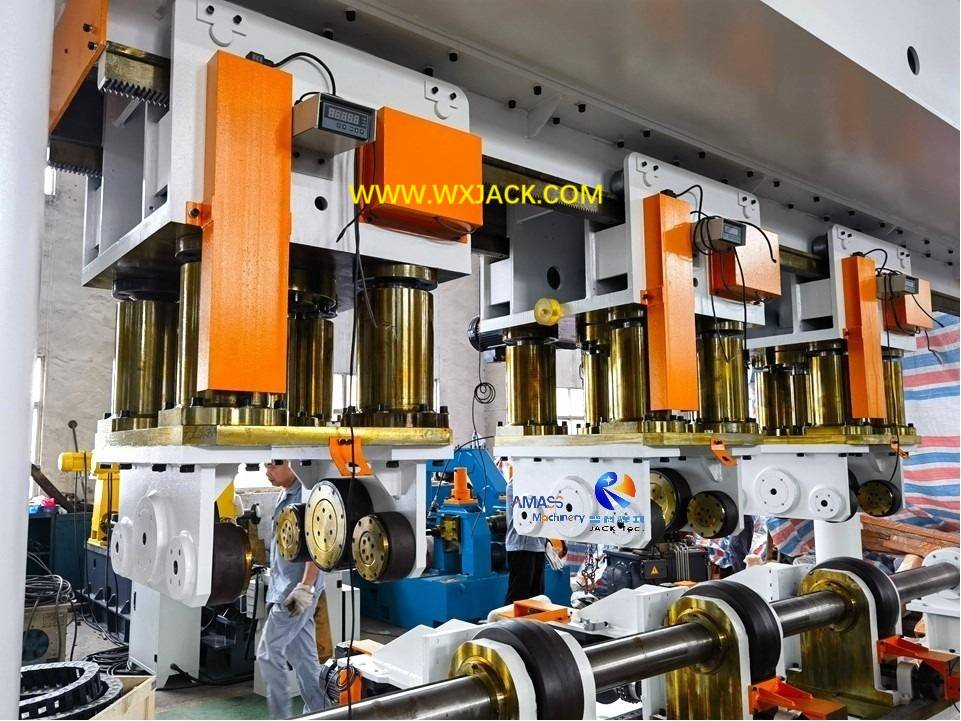

2 Máquina enderezadora de elementos de placa de refuerzo modelo J16 , después de la estación de soldadura, espesor de placa base de hasta 16 mm

Consulta

2) Máquina redondeadora de bordes de placas grandes RH3000 para una empresa china que cotiza en bolsa en ingeniería de la construcción en septiembre de 2025 Año:

Antecedentes: Se trata de una gran línea de producción de maquinaria de construcción. Wuxi JACK produjo 3 tipos, en total 3 juegos de máquinas importantes para toda la línea de producción. Además de la máquina cortadora y redondeadora de bordes, los otros 2 tipos de máquinas son:

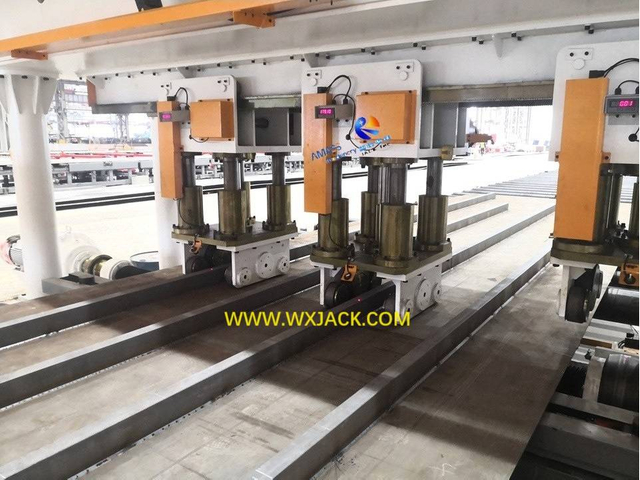

1 Máquina enderezadora de unidad de placa acanalada modelo J20 , después de la estación de soldadura, espesor de placa base de hasta 20 mm , 3 a 4 piezas de refuerzos fabricados en la placa base

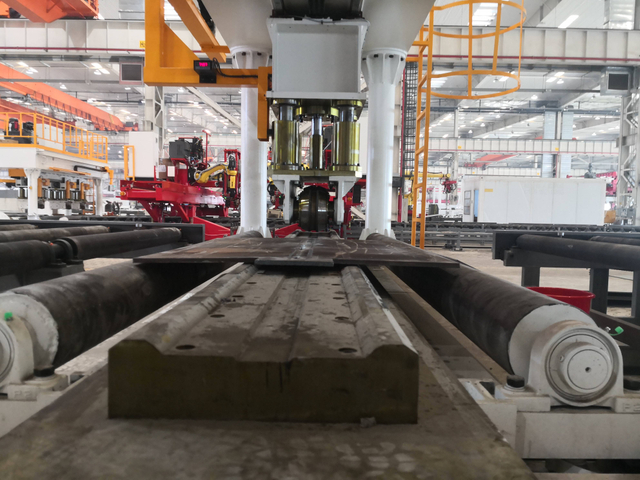

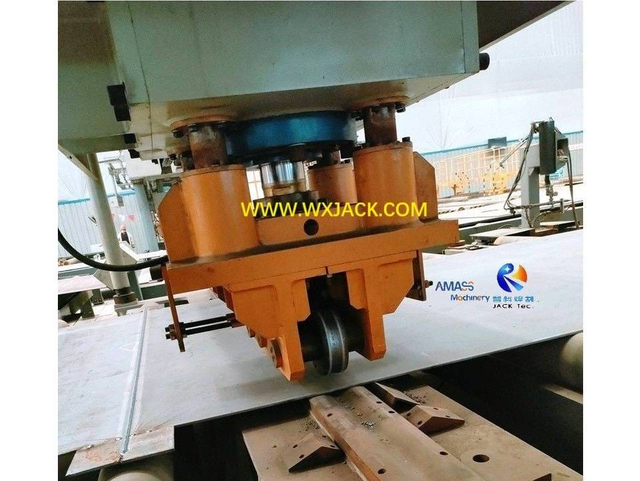

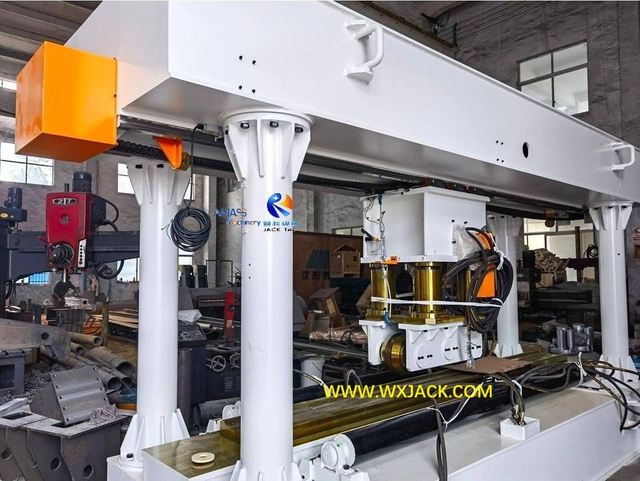

2 Máquina enderezadora de costuras de soldadura a tope de placa de acero modelo JF20 , para aplanar la punta de soldadura de placas de unión después de la fabricación

Consulta

4. Pedido de Wuxi JACK para entrega de la máquina cortadora y redondeadora de bordes en el año 2025:

En el recién pasado año 2025, Wuxi JACK entregó varios juegos de máquinas redondeadoras de bordes para sus clientes. A continuación se muestran instantáneas durante la producción, prueba y entrega de las máquinas en nuestra empresa:

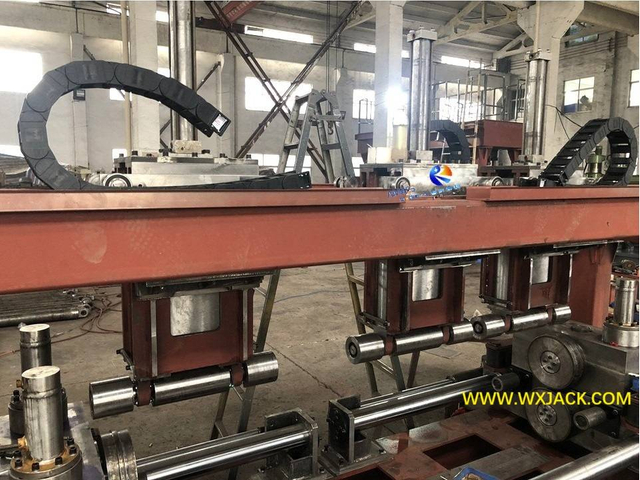

Montaje sobre los 3 grupos de rodillos de presión descendentes

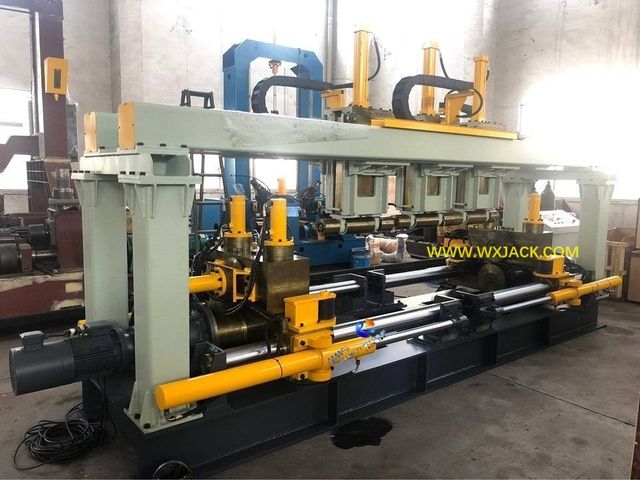

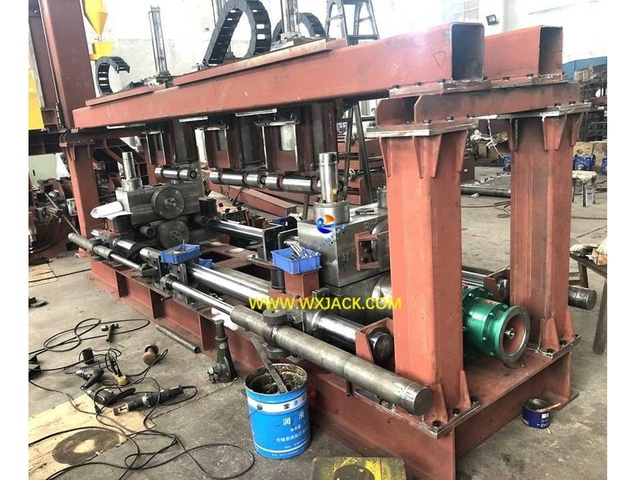

Montaje en todo el bastidor mecánico de la máquina principal.

Vista interna de los cilindros de aceite ensamblados y pintados.

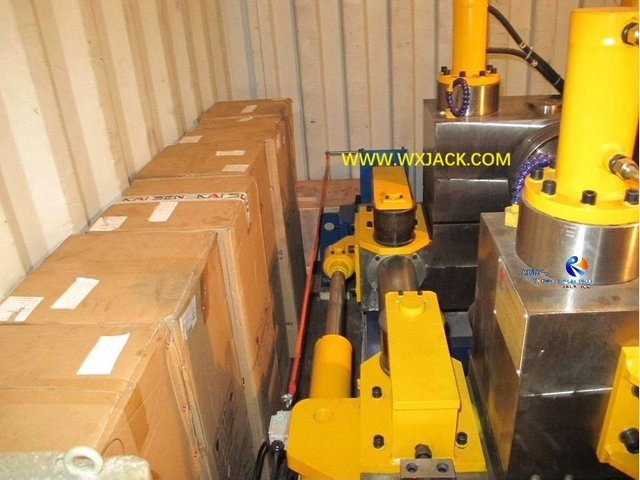

Coloque la máquina en un contenedor 40HC para su envío.

Vídeos de trabajo de la máquina redondeadora de bordes de placas grandes y convencionales Wuxi JACK

Páginas relacionadas:

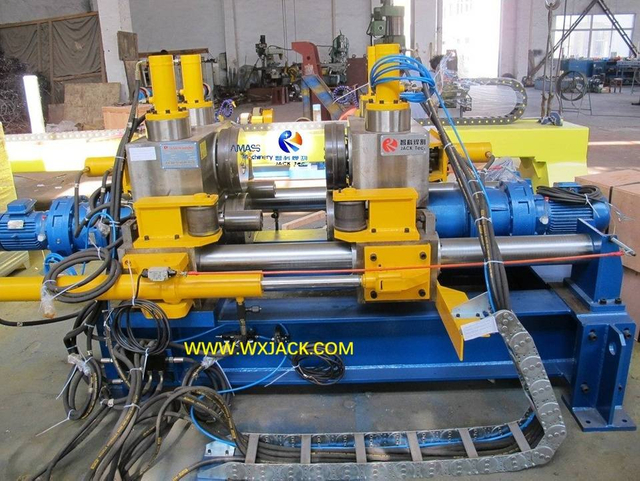

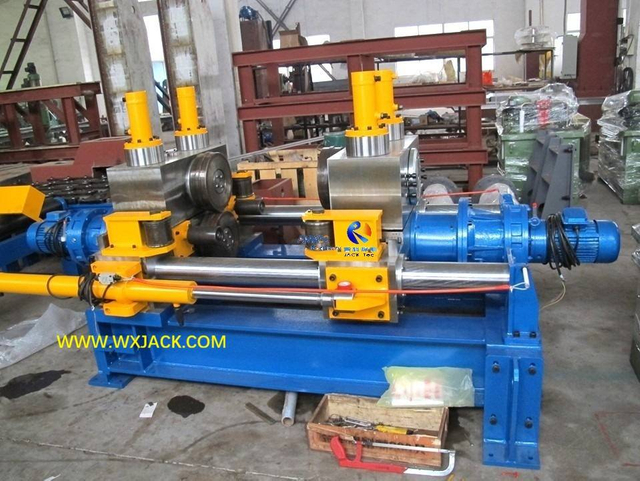

1. Máquina redondeadora y recortadora de bordes ;
2. Máquina redondeadora de bordes de bridas de vigas en H y placas pequeñas

Especificaciones técnicas de la máquina redondeadora y cortadora de bordes de placas grandes Wuxi JACK

1. Parámetros principales de la máquina redondeadora de bordes de placas grandes Wuxi JACK RH1500 a RH3000:

Nota: A continuación se muestran las especificaciones generales de la máquina redondeadora de bordes de placas grandes Wuxi JACK. Para obtener una introducción más detallada sobre los aspectos técnicos de la máquina, consulte otras secciones de esta página:

No.	Parámetros	Valor
1	Modelo de máquina	RH1500 / RH2000 / RH2500 / RH3000
2	Alcance del ancho de la placa de acero aplicable	150- 1.500/ 2.000/ 2.500/ 3.000 mm
3	Alcance del espesor de la placa de acero aplicable	10-40 mm
4	Alcance de longitud de placa de acero aplicable	1.000- 12.000 mm para mesa de rodillos transportadores de entrada/salida de 10 m
5	Velocidad de redondeo de borde	El valor predeterminado es Constante 7200 mm/min.; O, bajo petición del cliente, ajustable continuamente controlado con inversor de CA.
6	Radio de redondeo de borde terminado	R2-2,5mm
7	Diámetro del rodillo redondeador de bordes	Φ296/ 300/ 320 mm
8	Vida de servicio de rodillos de redondeo de borde	Redondeo de bordes en placa de acero de 50.000 m, si se opera y se mantiene correctamente
9	Potencia de la estación de bomba hidráulica	4 kW
10	Máx. y presión hidráulica de trabajo	12/8-10 MPa
11	Mesas de rodillos de entrada y salida	Accionamiento por motor, 10-12 m respectivamente
12	Estructura mecánica	Marco BOX estacionario
13	Potencia total de la máquina	Alrededor de 10,6 kilovatios

2. Unidades principales, momento de operación y componentes terminados de la máquina cortadora y redondeadora de bordes Wuxi JACK:

La calidad y el rendimiento comienzan desde los componentes de nivel inferior de la máquina. Wuxi JACK tiene una gestión estricta de estos elementos:

Cojinete mecanizado de alta precisión de la guía deslizante para el movimiento horizontal de la unidad de redondeo de bordes

Rodillos para redondear bordes , hechos de acero para herramientas 35CrMo , mecanizados finamente en un centro de mecanizado, luego templados integralmente y con su superficie templada.

Cilindros de aceite para operación de redondeo de bordes

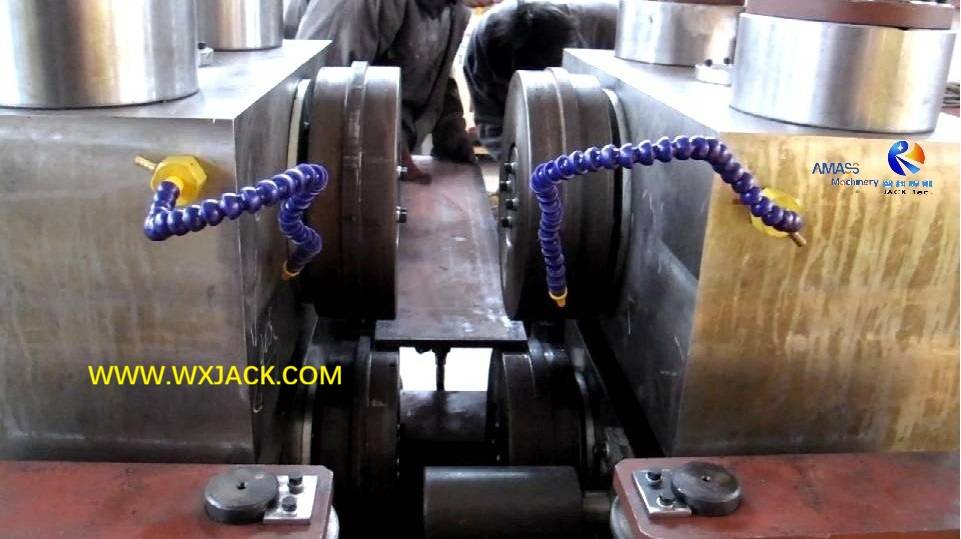

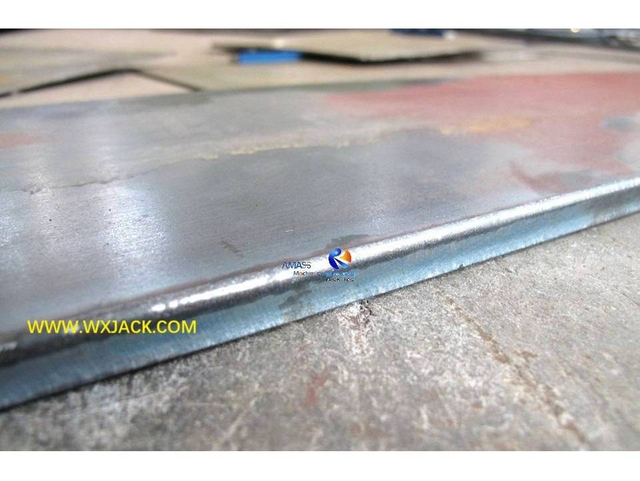

Vista cercana de la placa de acero redondeada con borde terminado

Principio de trabajo de la máquina redondeadora de bordes de placas grandes Wuxi JACK

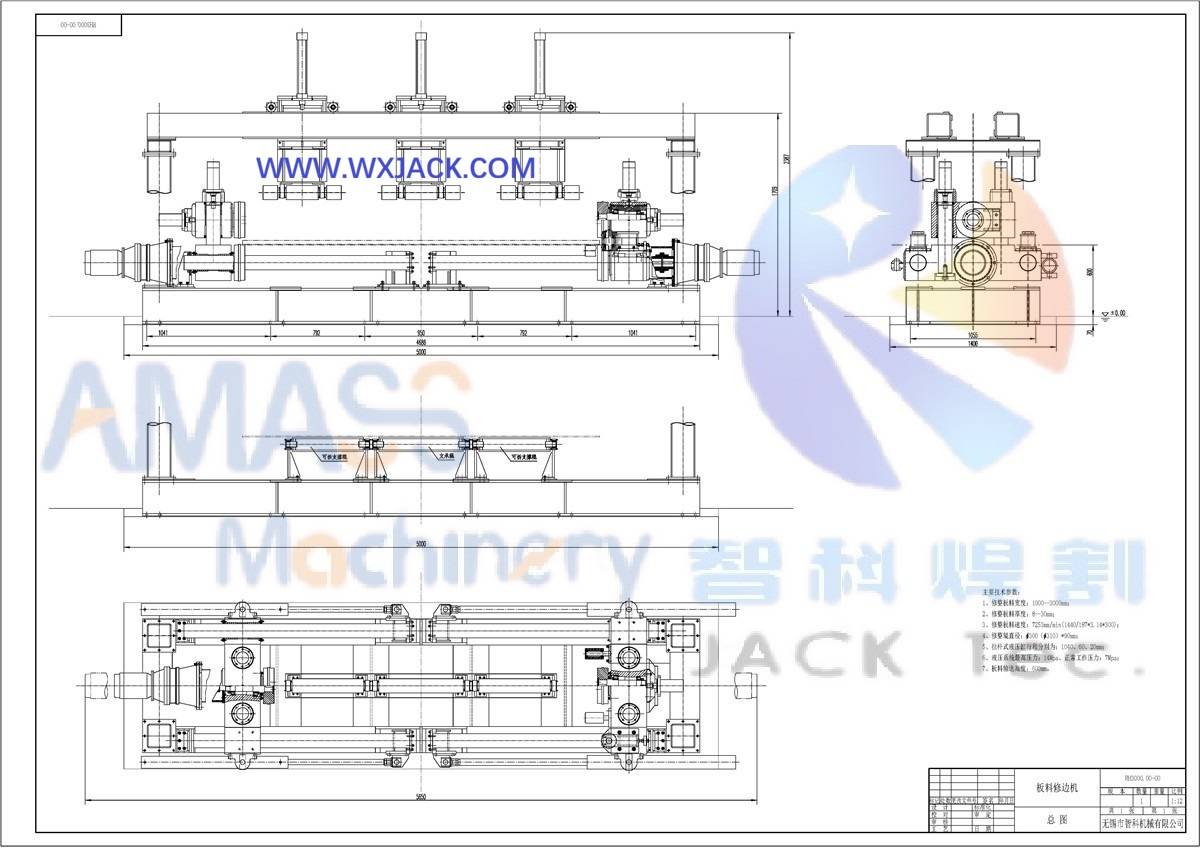

1. Impresión de diseño en la máquina cortadora y redondeadora de bordes de placas de acero grandes modelo Wuxi JACK RH3000:

0 Máquina redondeadora de bordes de placas grandes 27

2. Descripción general de la estructura de la máquina redondeadora de bordes Wuxi JACK RH1500 a RH3000:

Como se puede comprobar en el diseño anterior, , el bastidor principal mecánico impreso de la máquina redondeadora de bordes de placas grandes Wuxi JACK RH3000 tiene las dimensiones totales de:

1) Ancho 5.000 mm;

2) Altura total 2.400 mm, y 1.700 mm de altura para su travesaño horizontal;

3) Profundidad 1.400 mm;

a) Todo el bastidor principal mecánico es una estructura de viga de caja sólida, con 4 piezas de columnas verticales redondas o cuadradas que sostienen toda la estructura del bastidor principal de la máquina;

b) Transportador: Existen mesas de rodillos de entrada y salida de 10-12m de longitud, en la entrada y salida de la máquina respectivamente:

Máquina principal mecánica

Mesas de rodillos transportadores

3. Zona de trabajo central de la máquina redondeadora de bordes de placas grandes Wuxi JACK:

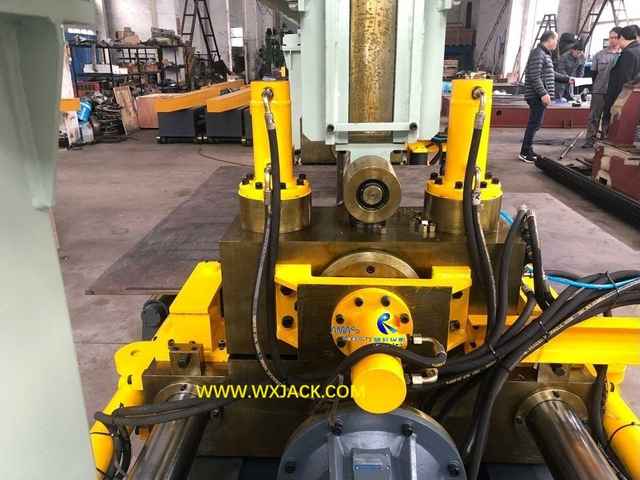

1) Como se muestra en las dos fotografías anteriores, hay dos pares de rodillos para redondear bordes uno frente al otro, impulsados con cilindros de aceite horizontales y verticales, instalados en el área media del bastidor de la caja de la máquina principal;
2) Durante la operación de redondeado de bordes, la placa de acero de la pieza de trabajo se sujeta, sujeta y aprieta entre estos 2 pares (4 piezas) de rodillos para redondear bordes;
3) Placa grande segura: Las 3 piezas del cilindro de aceite accionan los rodillos redondeadores de bordes que presionan hacia abajo y su mecanismo de control, que es único en la máquina redondeadora de bordes de placas grandes, se ensamblan en las 2 piezas de vigas horizontales de gran longitud. Como se puede observar en la foto de arriba, la pieza de trabajo de esta máquina, que es una pieza de placa de acero grande de 2000 mm a 3000 mm de ancho, está asegurada firmemente entre los rodillos de presión y la base;
4) Transporte de placa grande: debajo de esta pieza de placa de acero, hay rodillos de soporte, que son accionados con motorreductores instalados en el lado posterior del bastidor principal de la máquina redondeadora de bordes de placas grandes, que no solo sirven como soporte en la placa de acero, sino que también la impulsan hacia adelante durante la operación de redondeo de bordes, a la velocidad de trabajo de redondeo de bordes;

4. Teoría de trabajo de la máquina redondeadora de bordes de placas grandes Wuxi JACK:

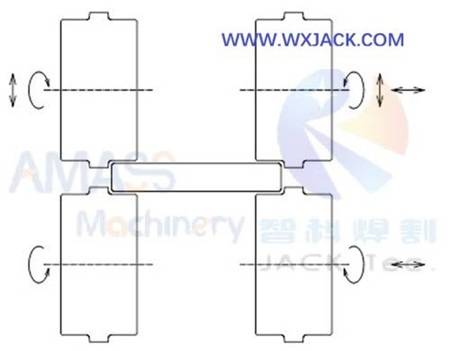

1) El principio de trabajo de corte y redondeo de bordes se ilustra a continuación: ( Fig.3 )

2) Podemos ver que la placa de acero tiene bordes redondeados en la forma en que sus cuatro bordes se aprietan simultáneamente, por medio de las 4 piezas de rodillos redondeadores de bordes que giran en fase;

3) Cilindros de prensa media en máquina redondeadora de bordes de placas grandes:

a) Por esta razón, a diferencia de las piezas de trabajo en los modelos pequeños RH1000 y RH800, que tienen placas de acero con un ancho inferior a 1000 mm, el acero grande en las máquinas de los modelos grandes RH1500 a RH3000 es propenso a abultarse en su área media durante la operación de redondeo de bordes;
b) Para evitar tales problemas, la placa grande debe presionarse hacia abajo y mantenerse plana mediante los rodillos de presión que se muestran a continuación:
c) La placa de acero de gran ancho debe presionarse de manera plana y firme mediante los rodillos de presión hacia abajo: ( Fig.4 )

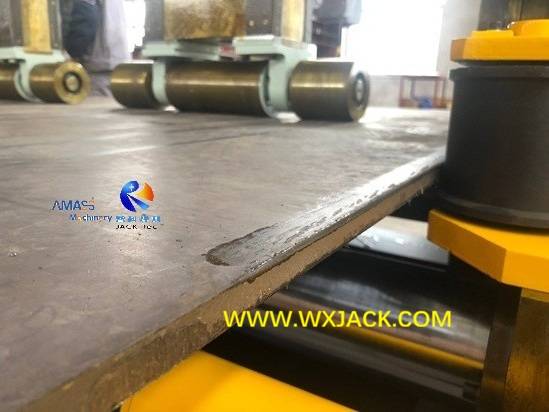

Máquina redondeadora de bordes de placas grandes Fig4 9 IMG_2476

4) Estructura general de la máquina cortadora y redondeadora de bordes de placas grandes:

a) En consecuencia, el cuerpo principal mecánico de los modelos RH1500 a RH3000 debe tener una estructura de marco de caja, de modo que las mencionadas de una a tres piezas de rodillos de presión hacia abajo y sus cilindros de aceite impulsores puedan instalarse en la viga transversal superior del marco de la máquina, como se muestra a continuación:
b) Marco principal mecánico de la máquina cortadora y redondeadora de bordes de placa de acero grande Wuxi JACK RH1500 a RH3000 : ( Fig.5 )

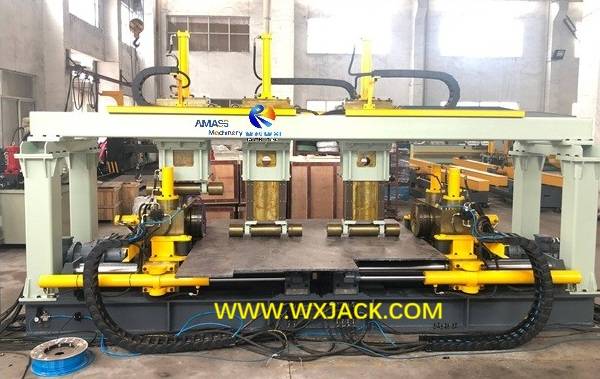

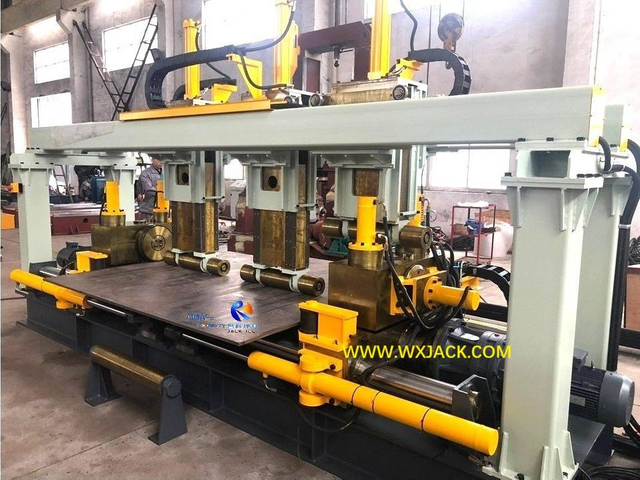

Fig5 Máquina redondeadora de bordes de placas grandes 9 IMG_2483

5) Uso del sitio de la máquina redondeadora de bordes de placas grandes:

a) Como maquinaria de gran escala y de servicio pesado, los modelos RH1500 a RH3000 tienen más aplicaciones en varias líneas de producción a gran escala, que funcionan como un equipo individual, como se puede identificar en el banner de esta página y a continuación:
b) La máquina redondeadora de bordes de placas grandes modelo Wuxi JACK RH3000 está instalada junto con la máquina enderezadora de placas de refuerzo, en una línea de producción de construcción naval en China: ( Fig.6 )

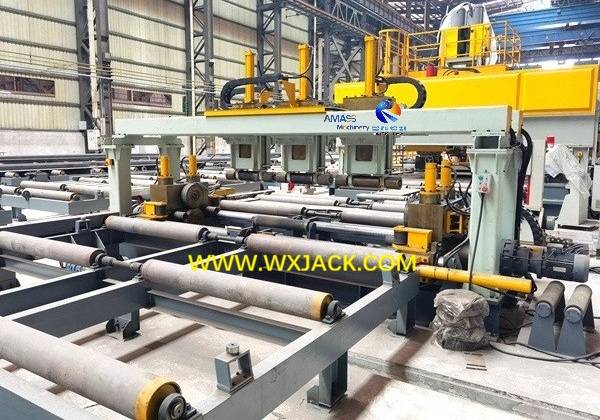

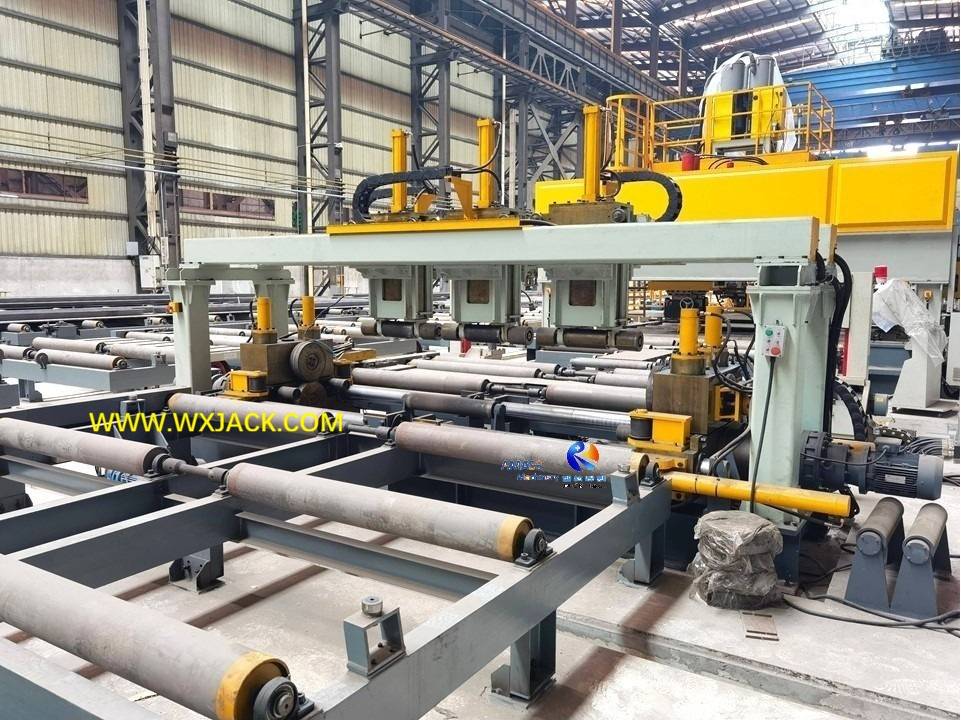

Máquina redondeadora de bordes de placas grandes Fig6 27 IMG_20210911_142041

5. Operación en la máquina redondeadora de bordes Wuxi JACK:

1) Velocidad de trabajo: la operación de redondeo de bordes se realiza a velocidad fija de 7000 mm/min. o ajustable mediante un inversor de CA y se muestra en tiempo real en el medidor digital del panel de operación;
2) Unidad de función: El grupo completo de la celda de trabajo de redondeado de bordes está instalado en la base mecánica de 600 mm de altura de la máquina principal. Sumando la altura de los rodillos redondeadores de bordes y los propios cilindros de aceite, dicho diseño de altura de operación se ajusta a los requisitos de ergonomía para operar la máquina, lo que ayuda a los operadores a trabajar cómodamente;

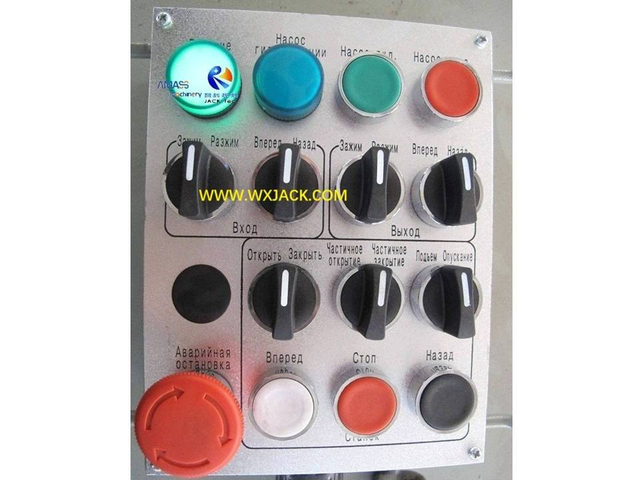

3) El funcionamiento se realiza mediante panel operativo y colgante manual:

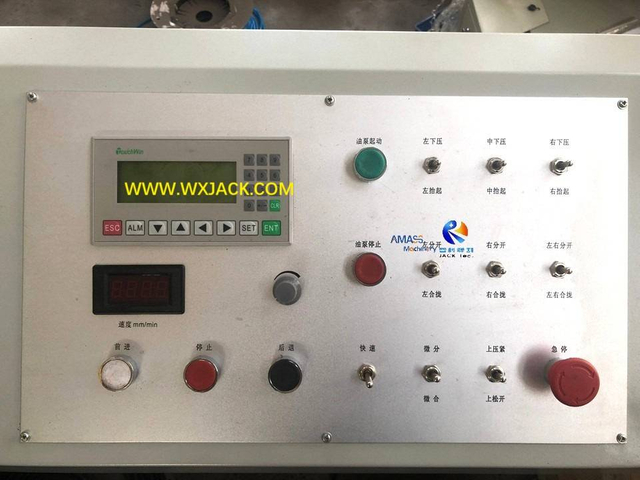

Panel operativo

Altura de operación para el operador

Botones, interruptores, lámpara indicadora.

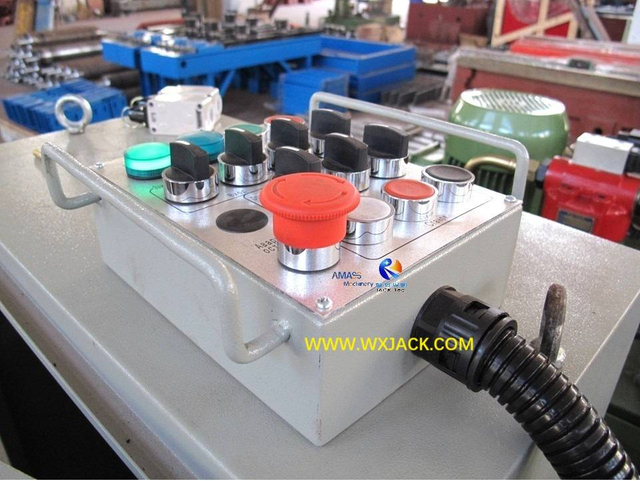

Colgante remoto

Implementación en la máquina cortadora y redondeadora de bordes de placas grandes Wuxi JACK

Para la puesta en marcha de la máquina redondeadora de bordes RH1500 a RH3000 en el sitio del cliente, a continuación se incluyen dos pasos principales en el proceso:

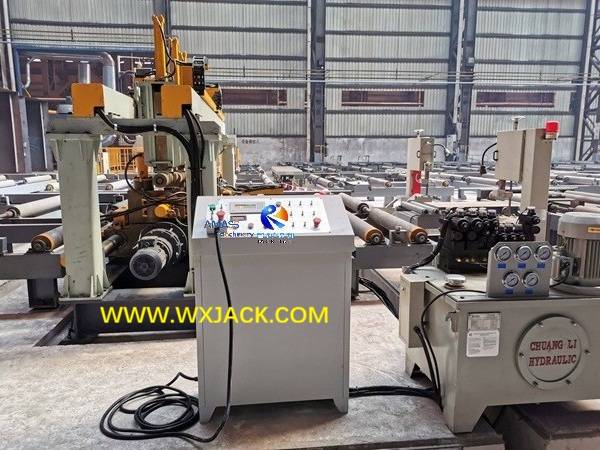

Vista lateral en el sitio de instalación de la máquina redondeadora de bordes de placa grande modelo Wuxi JACK RH3000 : base, estación de bomba hidráulica, tablero de control eléctrico, enrutamiento de cables y tuberías de aceite ( Fig.7 )

Fig7 Máquina redondeadora de bordes de placas grandes 23

1. Diseño de las unidades principales de la máquina redondeadora de bordes en el sitio del cliente:

1) Tablero de control eléctrico de la máquina redondeadora de bordes de placas grandes:

a) Como puede comprobar en las fotografías, el gabinete de control eléctrico de la máquina está colocado junto al cuerpo del marco del pórtico de la máquina;
b) Para una operación conveniente, la máquina tiene un panel de operación en la cubierta superior del tablero de control y un control remoto manual;
c) El control remoto permite al operador observar y ajustar cómodamente la operación de redondeo de bordes en cualquier lugar alrededor de la máquina;

2) Estación de bomba hidráulica de la máquina cortadora y redondeadora de bordes de placas de acero:

a) La máquina redondeadora de bordes es un tipo de equipo accionado hidráulicamente en sentido real, porque excepto el funcionamiento del transportador y el movimiento transversal de los rodillos redondeadores de bordes, las demás operaciones de trabajo son todas impulsadas hidráulicamente. Por eso, su área de trabajo está equipada con muchos cilindros de aceite;
b) Todos los cilindros de aceite están controlados con las correspondientes válvulas electromagnéticas del sistema hidráulico;
c) La estación de bombeo de aceite que suministra energía a todos los cilindros de aceite mediante válvulas electromagnéticas también está situada al lado del bastidor principal de la máquina, junto al tablero de control eléctrico;

2. Enrutamiento de cables, tuberías y tubos de la máquina redondeadora de bordes de placas grandes:

1) Forma de accionamiento híbrido: como se presentó anteriormente, la máquina cortadora y redondeadora de bordes integra un motor eléctrico, un accionamiento hidráulico y un accionamiento neumático en una sola maquinaria para completar todas sus tareas;
2) Ruta: En consecuencia, existen numerosas líneas de cables, oleoductos y tubos de gas desplegados a lo largo de esta complicada máquina;
3) Importancia: Tener un enrutamiento adecuado de estas líneas es muy importante para garantizar una operación segura, un servicio efectivo y una buena apariencia de todo el conjunto de la máquina cortadora y redondeadora de bordes de placas;
4) Forma de implementación: Como se puede comprobar en las fotografías de esta página, la 'arteria' y la 'vena' de la máquina se despliegan en la ingeniosa forma combinada de cadena de arrastre, viga superior, puente de cable, clips y túneles, logrando una disposición simple y razonable de las líneas, asegurando una entrega consistente y confiable de la máquina redondeadora de bordes en el sitio del cliente.

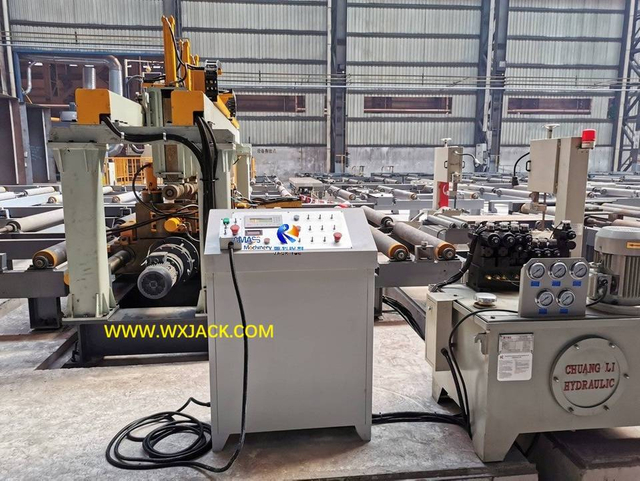

Armario de control eléctrico y estación de bomba hidráulica.

Mesas de rodillos transportadores de entrada y salida

Bastidor principal de la máquina redondeadora de bordes de placas grandes: unidad de trabajo de redondeado de bordes

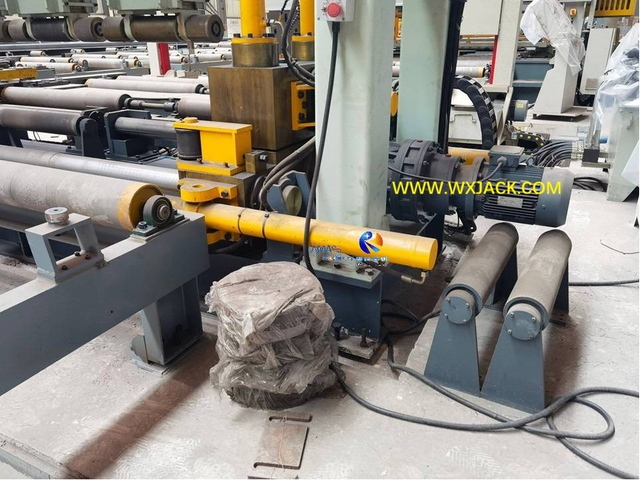

Motor de accionamiento de CA y rodillos de soporte.

Puesto en uso en la máquina redondeadora de bordes de placas grandes Wuxi JACK

1. Instalación en la máquina redondeadora de bordes Wuxi JACK:

Como se muestra en las fotografías de arriba, a diferencia de los modelos pequeños RH1000 y RH800, la instalación de los modelos grandes RH1500 a RH3000 debe tener los cimientos preparados con anticipación. Este trabajo lo realiza el cliente, con el plano de base presentado por Wuxi JACK junto con la entrega de la máquina:

1) Fundación de la máquina redondeadora de bordes de placas grandes:

El primero es excavar un foso en el piso para el bastidor principal mecánico y los transportadores de entrada y salida de la máquina. Aquí el punto de control crítico es la altura de la superficie acabada de las mesas de rodillos transportadores y la unidad de redondeo de bordes:
a) La cimentación se realiza en un foso. La profundidad de este foso depende del nivel de la superficie terminada de los transportadores de entrada y salida: debe tener la misma altura que la de las otras máquinas, altura operativa de toda la línea de producción,
b) De modo que durante el período de fabricación en la línea de producción, las piezas de trabajo (placa de acero) no necesiten subirse o bajarse en el proceso, garantizando la mayor productividad y calidad entregadas por la máquina redondeadora de bordes;
c) Después de la excavación del pozo, el siguiente paso del trabajo durante la instalación de la máquina es verter cemento dos veces;
d) Después del período de curado del cemento, se utilizan pernos de anclaje para asegurar el marco principal de la máquina redondeadora de bordes de placas grandes al foso del piso del taller;
2) El segundo es realizar un diseño razonable de todas las unidades funcionales, incluido el tablero de control, la estación de bomba hidráulica, así como el tendido de cables, tuberías de aceite y tubos de gas, aprovechando los puentes y vigas de cables, en toda la zona de trabajo de la máquina cortadora y redondeadora de bordes;

2. Operación diaria de la máquina redondeadora de bordes de placas grandes Wuxi JACK:

Un cliente de la empresa de maquinaria portuaria acudió a Wuxi JACK y realizó una prueba de rendimiento en la máquina modelo RH3000 comprada : ( Fig.8 )

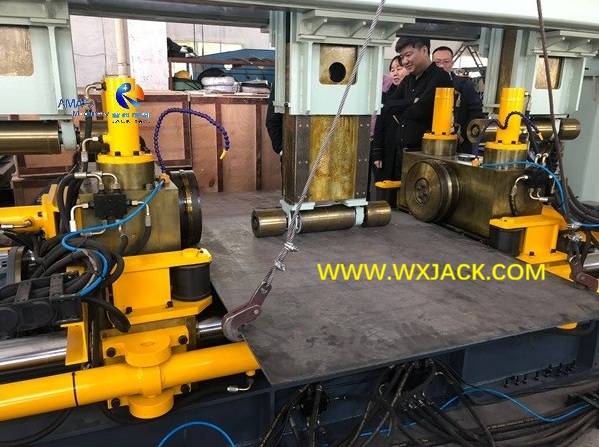

Fig8 Máquina de redondeo de borde de placa grande 10 IMG_3299

La foto de arriba refleja vívidamente el momento de la operación de redondeo de bordes en la máquina cortadora y redondeadora de bordes grande. Los pasos críticos en la operación diaria se enumeran a continuación:

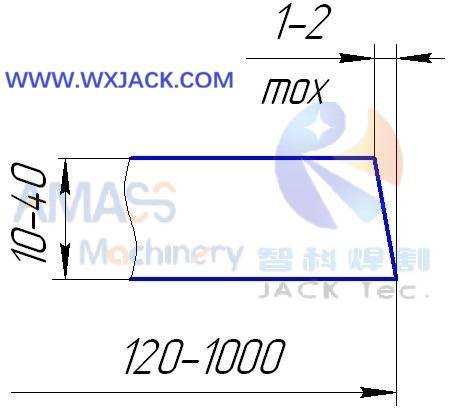

1) Confirme el borde inclinado de las placas de acero para redondear y recortar los bordes: ( Fig.9 ).

El boceto anterior muestra que existe un requisito sobre la oblicuidad del borde de la placa de acero que se puede recortar y redondear de manera efectiva en la máquina;
2) Enviar placa de acero grande a la máquina, a través de sus mesas de rodillos de entrada;
3) Dependiendo del ancho y espesor de la placa de acero, ajuste la posición de las 4 piezas de rodillos para redondear bordes en dirección horizontal y vertical, operando el panel y el colgante de la máquina para redondear y recortar bordes;
4) Introduzca los parámetros de control del proceso en la operación de redondeado de bordes, mediante la pantalla táctil de la HMI ( Interfaz Hombre-Máquina ) del sistema de control eléctrico de la máquina:

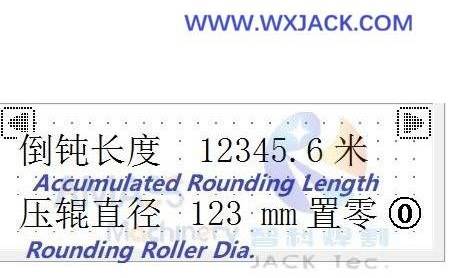

Interfaz de operación en HMI en idioma chino de la máquina redondeadora de bordes Wuxi JACK: ( Fig.10 )

Material y mecanizado de los componentes principales de la máquina redondeadora de bordes Wuxi JACK

1. Gestión del proceso de producción de la máquina cortadora y redondeadora de bordes:

1) Importancia: La calidad de los elementos y conjuntos es la base para garantizar el rendimiento y el nivel de servicio de toda la máquina. Wuxi JACK tiene una gestión estricta en la producción de cada celda de nuestros productos;
2) Requisito sobre los componentes de la máquina : Para llevar a cabo eficazmente la operación de redondeo y desbarbado de bordes, que debe considerar tanto una gran fuerza de trabajo como una alta precisión, debe ser la integración perfecta de resistencia y precisión;
3) Los cinco elementos de trabajo críticos de la máquina redondeadora de bordes que analizaremos aquí son: Rodillos para redondear bordes, , lecho del rodillo para redondear bordes y su cilindro de aceite , , cojinete deslizante , de varilla guía y rodillos de presión de carrera descendente:

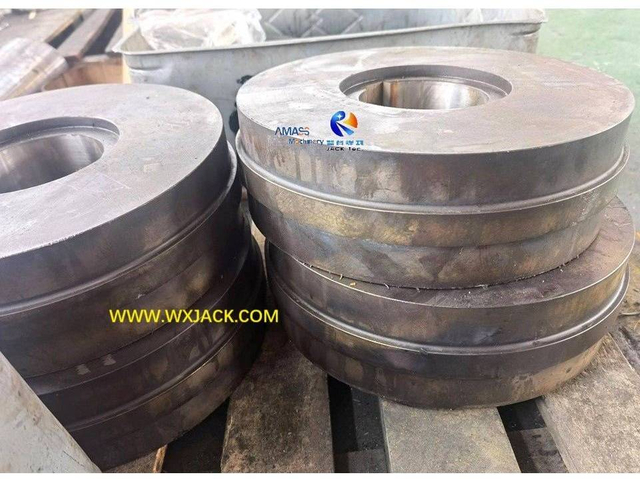

2. Rodillos redondos de borde de la máquina redondeadora de bordes de placa de acero Wuxi JACK:

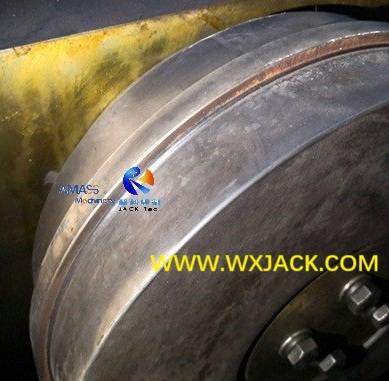

Vista cercana del rodillo redondeador de bordes y sus bordes: ( Fig.11 )

1) Cantidad: En un juego de máquina cortadora y redondeadora de bordes, hay 2 pares de rodillos redondeadores de bordes izquierdo y derecho, de los cuales en cada par hay 1 pieza de rodillo ensamblada superior e inferior respectivamente, por lo tanto, a su vez, en total 4 piezas de rodillos;
2) Función: Estos rodillos para redondear bordes son el elemento central para realizar la operación de redondeo de bordes y los únicos consumibles de la máquina. Ha sugerido una vida útil efectiva en términos de longitud acumulada de redondeo de bordes en placas de acero;
3) Tecnología de proceso para la producción: Estos rodillos para redondear bordes son de tipo sólido, hechos de acero para herramientas 35CrMo, mecanizados con precisión en un centro de mecanizado, luego templados integralmente, para templar su superficie y así garantizar su resistencia mecánica, duradera para un uso prolongado;

3. Lecho mecánico del rodillo redondeador de bordes y su cilindro de aceite en la máquina cortadora y redondeadora de bordes:

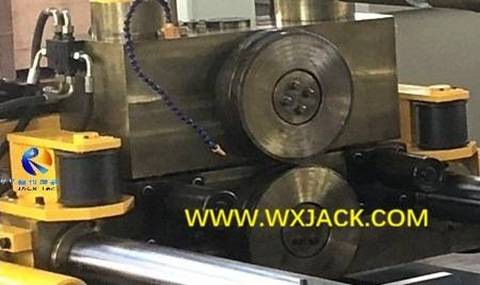

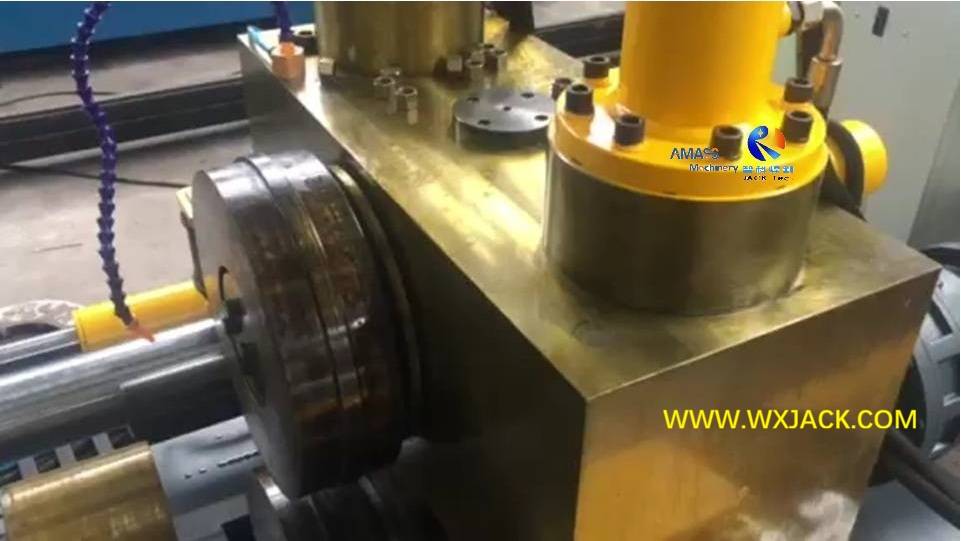

2 piezas de rodillos para redondear bordes y su base de montaje: ( Fig.12 )

Fig12 Máquina redondeadora de bordes 4 IMG_2390

1) Como se puede ver en la foto de arriba, se trata de una pieza de bloque sólido cuadrado mecanizado finamente;
2) Este elemento determina la estabilidad y suavidad de la operación de redondeo de bordes en la máquina. Se trata de aceros de fundición macizos, de tipo ZG250-550;

4. Varilla guía para el movimiento transversal de los rodillos para redondear bordes en la máquina para redondear bordes:

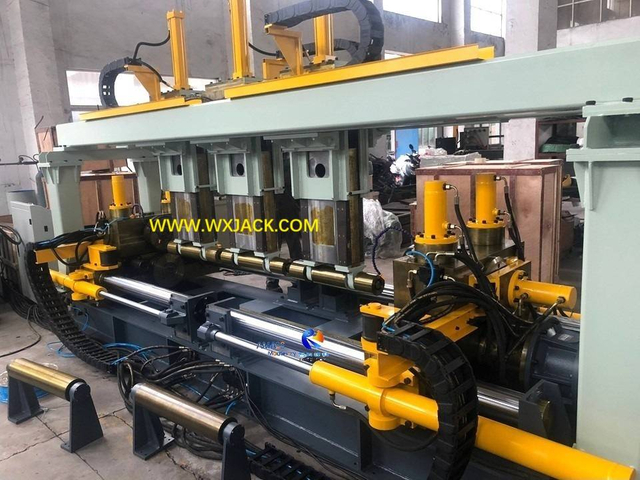

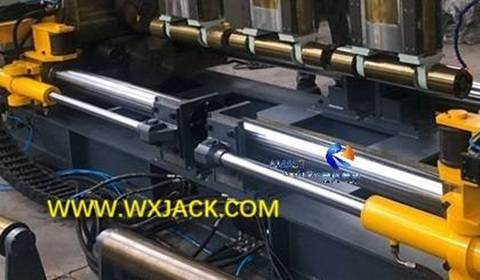

Un par de varillas guía ensambladas en la parte delantera de la plataforma de la máquina: ( Fig.13 )

Fig13 Máquina redondeadora de bordes 6 IMG_2435

1) Función: Esta unidad determina la precisión de posicionamiento de la placa de acero de la pieza de trabajo en la cavidad de la máquina redondeadora de bordes. Hay 2 piezas de dicha varilla guía en total en un juego de la máquina;
2) Estas varillas guía están hechas de acero 45# y mecanizadas cuidadosamente, luego tienen la varilla guía cromada. De esta manera se puede garantizar plenamente tanto la resistencia mecánica como la precisión;

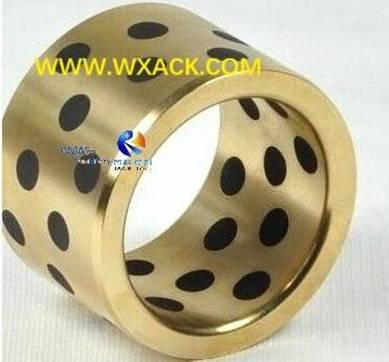

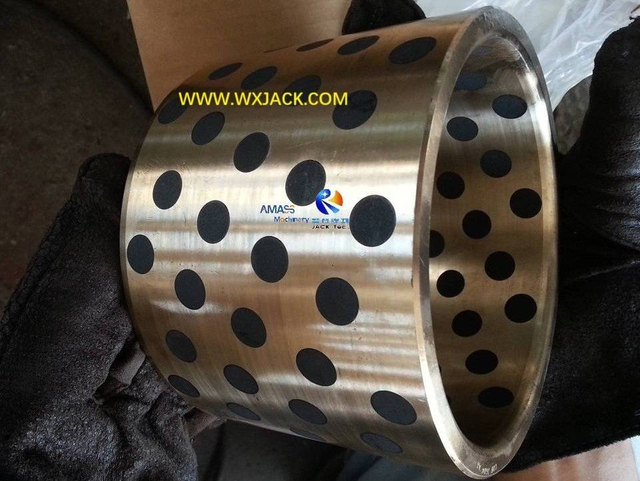

5. Cojinete deslizante (casquillo) de la varilla guía en la máquina cortadora y redondeadora de bordes:

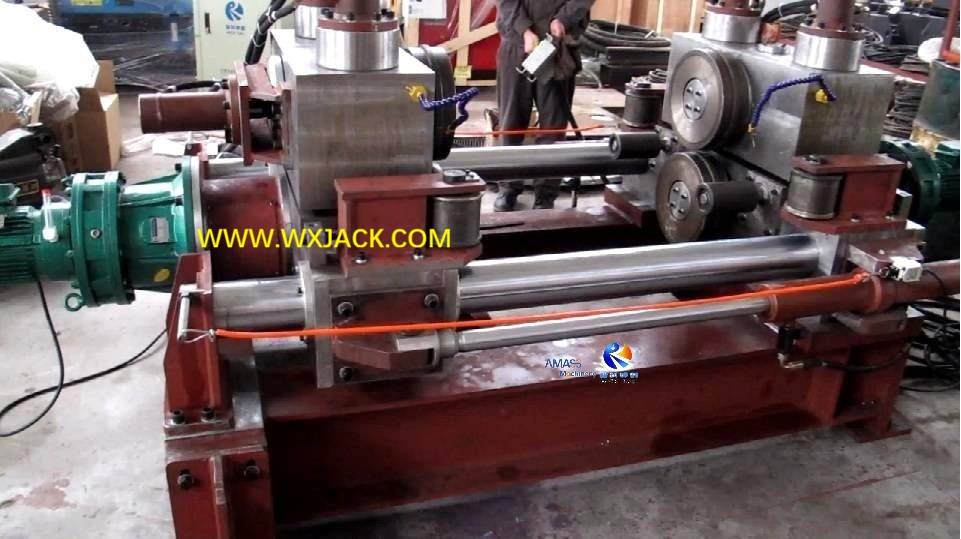

Un trozo de casquillo de cojinete deslizante para la operación de redondeo de bordes: ( Fig.14 )

1) Ensamblado junto con la varilla guía mencionada anteriormente, este cojinete deslizante afecta la precisión del posicionamiento de las placas de acero de la pieza de trabajo en la zona de trabajo de la operación de desbarbado y redondeo de bordes;
2) Este casquillo deslizante está ensamblado en la varilla guía y tiene contacto directo con la superficie interna del cilindro de aceite de posicionamiento transversal;
3) O, en otras palabras, este cojinete deslizante se encuentra entre la varilla guía y el cilindro de posicionamiento y sirve como guía deslizante para la operación de redondeo de bordes en la máquina;
4) Como se puede ver en la foto de arriba, este elemento está fabricado y finamente mecanizado a partir de una aleación a base de cobre, que se entremezcla con grafito;

6. Rodillos de presión de carrera descendente de la máquina redondeadora de bordes de placas grandes:

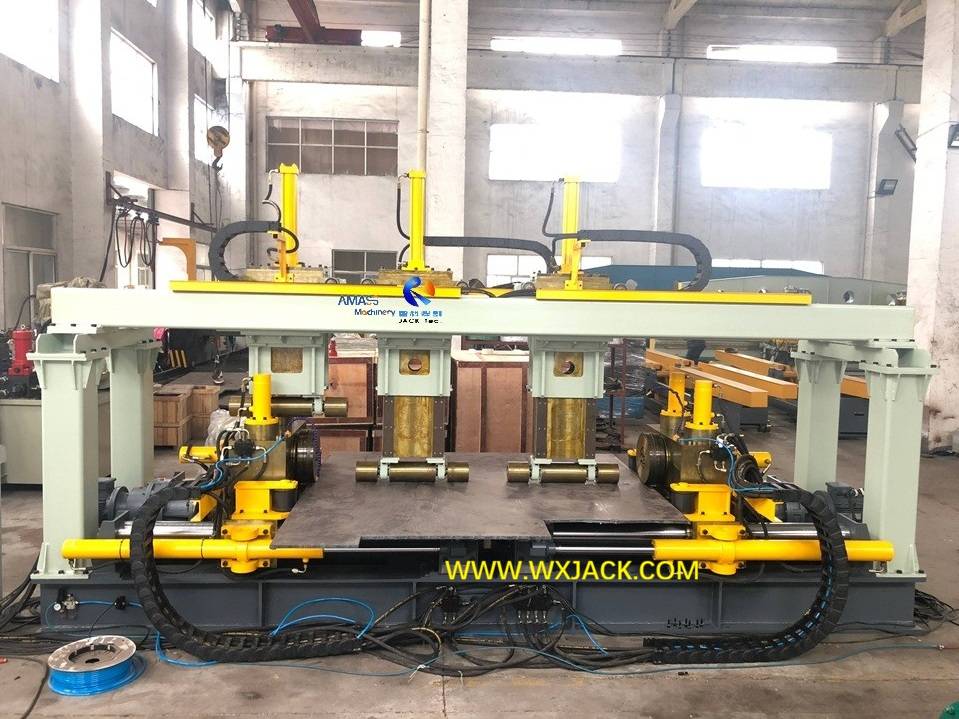

Vista frontal de las 3 piezas de rodillos de presión descendentes de accionamiento hidráulico , en la máquina modelo grande Wuxi JACK RH3000 , y su acción: ( Fig.15 )

Fig15 Máquina redondeadora de bordes de placas grandes 9 IMG_2483

1) Necesidad: Como se introdujo en secciones anteriores de esta página, los modelos grandes de las máquinas RH1500 a RH3000 están equipados con tres piezas de rodillos de presión hacia abajo, en la viga horizontal superior de su bastidor BOX;
2) Cantidad: y según el ancho específico de la placa de acero de la pieza de trabajo, se deben utilizar de una a tres piezas de dichos rodillos de presión para mantener la planitud de la superficie ancha de la placa de acero en el proceso de redondeo de bordes;
3) Requisito: A juzgar por su función para la operación de redondeo de bordes, la demanda de rigidez y precisión es menor que la de los rodillos para redondear bordes;
4) Tecnología del proceso de fabricación: esta es la razón por la que estos rodillos de presión hacia abajo están fabricados y mecanizados con acero 45# y tienen su superficie cromada.

Equipos relacionados con la máquina redondeadora de bordes de placas grandes

1. Industrias aplicadas: Las máquinas de modelos grandes RH1500 a RH3000 son equipos básicos y necesarios en industrias y proyectos a gran escala que trabajan en el mar, río, lago... tales como construcción naval, maquinaria portuaria, construcción de puentes marítimos, plataformas de perforación costa afuera, estructuras de acero;
2. Estación de trabajo: el redondeo de bordes generalmente se realiza al comienzo de la línea de producción, en la primera área de operación, antes de las estaciones de operación de soldadura y fabricación;
3. Otros equipos y máquinas que a menudo se instalan y utilizan junto con la máquina cortadora y redondeadora de bordes de placas de acero grandes:
1) Fresadora de bordes serie XBJ;
2) Máquina enderezadora de elementos de placa de refuerzo serie J;
3) Máquina soldadora de juntas a tope de placa serie MP;
4) Fresadora frontal de viga serie DX;
5) Línea de producción de vigas en T, etc.

Fresadora de bordes de doble cabezal SXBJ4 en tándem ( 2 juegos de) en la línea de producción de maquinaria portuaria

Máquina enderezadora de elementos de placa de refuerzo J16 en la misma línea de producción

Máquina enderezadora de costura de soldadura a tope de placa de acero JF16 en la misma línea de producción

Máquina enderezadora de elementos de placa acanalada J20 para un cliente de construcción naval de Guangzhou

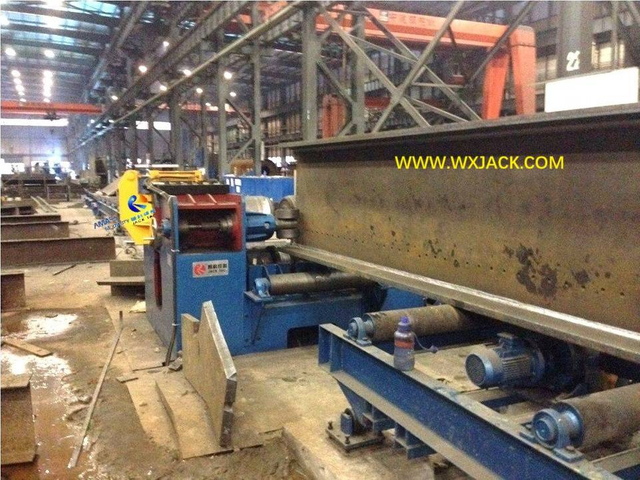

Máquina enderezadora de bridas de viga H con accionamiento hidráulico resistente YTJ80

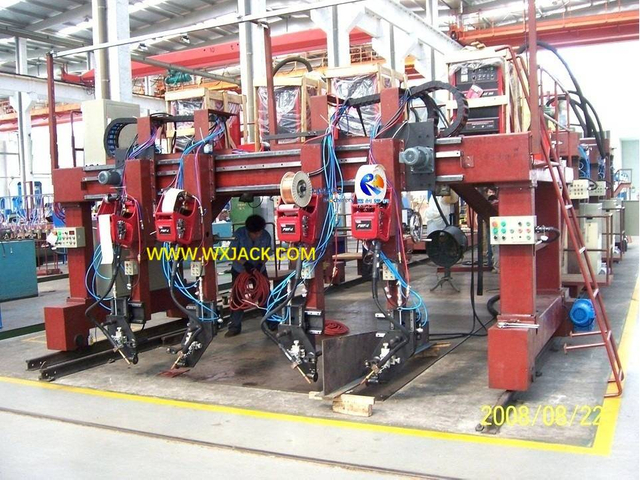

Máquina de soldadura de refuerzo de vigas en T LTA1000 de la línea de producción de vigas en T

CNC-DX2525 Fresadora frontal de extremo CNC con viga CAJA H de estructura de acero

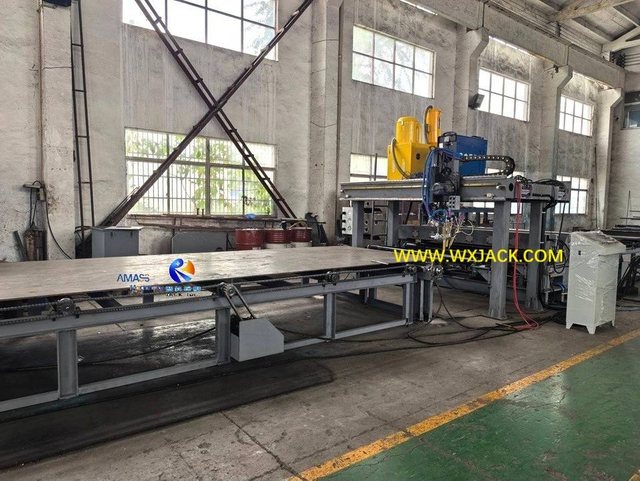

Máquina de soldadura de juntas a tope de placa de acero MP15 para clientes camboyanos

Preguntas frecuentes sobre la máquina redondeadora de bordes de placas grandes y convencionales Wuxi JACK

Q Cuál es la relación entre Wuxi JACK Technology Co., Ltd y Wuxi AMONTONE Machinery Co., Ltd?

A Wuxi JACK se estableció a principios de 2009 que se especializa en el diseño y fabricación. Wuxi AMONTONE es la empresa especializada en la venta de productos de Jack y otros productos involucrados en el extranjero.
Q Cuál es su período de servicio?

A 1) Tenemos 1 año gratis de garantía de forma gratuita para todos nuestros productos desde la fecha de aceptación de los productos por los clientes;
2) Seguimos dando nuestro mejor servicio al cliente al vencimiento del período de garantía con
mejor precio;
3) Ofrecemos a nuestros clientes piezas de repuesto con el mejor precio;
4) Al recibir la información de los clientes, el tiempo de respuesta es de 2 horas para
clientes de China continental, y dentro de 1 día, el más largo (dependiendo de la zona horaria)
para clientes en el extranjero;
5) Damos un servicio que cubre la instalación, puesta en servicio y la formación de nuestros productos;
6) Damos consultamos a nuestros clientes en todas las cuestiones técnicas involucradas
Q Tiene el extranjero sucursal o venta?

A Actualmente no. Pero tenemos socio a largo plazo de más de 10 años en Rusia y Asia Central, donde tenemos muy amplia base de clientes. (Son empresas locales que distribuyen y ayuda al servicio de nuestros productos)
Para tener alguna consulta sobre nuestros productos, por favor utilice forma de contacto que aparece más arriba. Le daremos respuesta dentro de 24 horas tras recibir la petición de usted.
Q Tienes una sucursal o la oficina de venta en el extranjero?

A Actualmente no. Pero tenemos una pareja a largo plazo de más de 10 años en Rusia y Asia Central donde tenemos una base de clientes muy amplia. (Son empresas locales que distribuyen y ayudan a servir a nuestros productos)
Para tener alguna consulta sobre nuestros productos, utilice la forma de contacto mencionada anteriormente. Le daremos comentarios dentro de las 24 horas después de recibir la consulta de usted.
Q Tiene la lista de precios de sus productos?

A Debido a que nuestros productos son de ingeniería con el tipo de pedido, no tenemos la lista de precios en la actualidad. Para obtener información detallada de nuestros productos, se puede ir a los productos de esta página web a la vista; Y se puede descargar desde la descarga debajo de información de este sitio web.
Si tiene alguna solicitud en nuestros productos, póngase en contacto con nosotros a su conveniencia.
Q Cuál es el alcance del servicio de su empresa (productos, su aplicación y modo de negocio)?

A Diseño y Fabricación y Venta (Incluyendo Servicio Post-Venta) por debajo de la máquina y equipos:
Placa de metal / equipos Tubería / haz de soldadura / corte / maquinado;

Asamblea haz H Welding enderezar la máquina Integral;
Junto a la placa de tope de la máquina;
Haz Cara final fresadora;
H línea del haz de producción (incluyendo la máquina de la Asamblea, de tipo Gantry soldadura por arco sumergido máquina, enderezar la máquina, Transportadores de acero);
CNC Pipe Intersección corte de la máquina;
CNC / Gaza placa de fuego / de plasma máquina de corte;
CAJA línea del haz de producción (incluyendo la máquina de la Asamblea), Electro Slag máquina de soldadura, soldadura por arco sumergido máquina, haz Máquina fresadora de superficie);
T línea del haz de producción (incluyendo la máquina de montaje, soldadura por arco sumergido máquina / máquina de soldadura de CO2);
Soldadura el rodillo giratorio;
Soldadura Manipulador;
Posicionador de soldadura;
Varios especializada máquina de soldadura

Estos equipos se utilizan ampliamente en la industria de la estructura de acero, construcción de barcos, la construcción de puentes, recipiente de presión, petroquímica, etc.
Q Cuáles son los términos de pago de sus productos?

A Para los clientes chinos continentales, aceptamos el pago con cuentas de transferencia en RMB;
Para los clientes extranjeros, aceptamos el pago en T / T y L / C a la vista en USD; Liquidación directa entre EURO y RMB.
Q Cómo contactar con usted?

A Puedes conseguirnos por correo electrónico oficial:support@wxjack.com;sell@wxjack.com
Cuenta de Google & YouTube:Betty20210224@gmail.com;
Mobile & WeChat & Facebook: 86 15852755799; 13621515089
QQ: 3214565680
Tel: 86-510-83297829
Q Dónde puedo encontrar información sobre su empresa y productos?

A Este sitio web (www.wxjack.com) es el único enlace oficial a nuestra empresa en Internet.
Además, usted es cálidamente bienvenido para visitar nuestra empresa en el sitio a la siguiente dirección:
No.2nd Yangdong Road, Ciudad de Yangshi, Distrito de Huishan, Ciudad de Wuxi, Provincia de Jiangsu, China

Otras series de productos Wuxi JACK Own además de la máquina cortadora y redondeadora de bordes

Máquina de alisado de acero ASM63 ASM63 ASM63 de propósito general

Viga simétrica ZHJ18 Modelo 3 en 1 máquina de soldador de haz H vertical H

Máquina de soldadura de unión de placa de acero de chapa MP20 a MP50

HMI Control Función avanzada SXBJ-12 Máquina de fresado de borde grande

6 y 7 eje CNC-CP6/7-2000 ~ 3000/L Máquina de corte de tubería grande CNC

RT20 Equipo rotador de cadena de estructura de acero de haz de accionamiento hidráulico

Caja de elevación de transmisión hidráulica H Vigile en movimiento de la máquina del motor Movimiento

Tipo de elevación de elevación de tabla de alta seguridad Tipo de volteo

Tamaño medio de 1800 mm Altura Semiautomática soldada de la máquina de producción de haz H de haz

Z30 Máquina de ensamblaje de haz de IH de IH Z30 Heavy Duty

Máquina de ensamblaje manual y soldadura automática Z18 I Máquina de ensamblaje del haz

LHA4Z/LHA5Z/LHA55Z Managemento de soldadura de pórtico de viga IH

Máquina de soldadura de arco sumergido de viga tipo h de lha

Máquina de alisado de haz de alta eficiencia YTJ-50 I Beam enderezado

Espesor grueso de servicio pesado YTJ-80 I Máquina de alisado del haz

HJ-2000 Hidráulica Dirección de longitud de alta eficiencia H Máquina de alisado del haz H

CNC-CG2700 Diseño especial Pequeño máquina de corte de llama de plasma CNC

Configuración básica CG4000 Máquina de corte de placa de llama CNC Strip Strip Strip

Capacidad de carga de tonelaje portátil y pequeño posicionador de soldadura de la serie HB

Uso popular Serie HB Posicionador de soldadura de tonelaje de carga de nivel medio HB

L Tipo de elevación y giratoria Posicionador de soldadura por servicio de servo

Blogs de la máquina redondeadora de bordes de bridas de vigas en H y placas de acero

Wuxi JACK entregó al cliente un juego de fresadora frontal de viga en H CNC DX1520
Origen: ¿Por qué presentar la fresadora frontal de vigas CNC I? Ventajas: Las ventajas de la fresadora frontal de estructura de acero CNC Cuestiones técnicas: análisis de la especialidad técnica y el funcionamiento de la fresadora frontal de vigas CNC H Perspectiva: ¿Cuál es el futuro de la fresadora frontal de vigas CNC H? Resumen sobre la fresadora frontal de vigas Wuxi JACK CNC H Leer Más
Máquina redondeadora de bordes y máquina enderezadora de placas de refuerzo entregadas para ZPMC
A principios de abril de 2021, se enviaron tres juegos de máquinas de alta resistencia desde Wuxi JACK Technology a un famoso grupo chino de maquinaria portuaria en Shanghai: ZPMC (ZHENHUA Port Machinery Company).Constituciones y aplicación de las tres máquinas:1 Las tres máquinas entregadas incluyen:1) Un juego de RH3 Leer Más

Máquina redondeadora de bordes de placas grandes Wuxi JACK,

Herramienta indispensable para la construcción naval y la producción de maquinaria portuaria

Especialidad y aplicación de la máquina cortadora y redondeadora de bordes de placas grandes

1. Piezas de trabajo aplicables de la máquina redondeadora de bordes de placas grandes:

2. Uso de la máquina cortadora y redondeadora de bordes grandes:

Máquina redondeadora de bordes Wuxi JACK, modelos pequeños a grandes Línea completa de productos desde el año 2009 hasta 2025

1. Máquina cortadora y redondeadora de bordes de modelos grandes RH1500 a RH3000:

2. Máquina redondeadora de bordes modelo pequeño convencional RH800 y RH1000:

3. Máquina redondeadora de bordes de placas grandes Wuxi JACK en el año 2025:

1) Máquina redondeadora de bordes RH3000 para una empresa que cotiza en bolsa en China en la producción de maquinaria portuaria en abril de 2025 Año:

2) Máquina redondeadora de bordes de placas grandes RH3000 para una empresa china que cotiza en bolsa en ingeniería de la construcción en septiembre de 2025 Año:

4. Pedido de Wuxi JACK para entrega de la máquina cortadora y redondeadora de bordes en el año 2025:

Vídeos de trabajo de la máquina redondeadora de bordes de placas grandes y convencionales Wuxi JACK

Especificaciones técnicas de la máquina redondeadora y cortadora de bordes de placas grandes Wuxi JACK

1. Parámetros principales de la máquina redondeadora de bordes de placas grandes Wuxi JACK RH1500 a RH3000:

2. Unidades principales, momento de operación y componentes terminados de la máquina cortadora y redondeadora de bordes Wuxi JACK:

Principio de trabajo de la máquina redondeadora de bordes de placas grandes Wuxi JACK

1. Impresión de diseño en la máquina cortadora y redondeadora de bordes de placas de acero grandes modelo Wuxi JACK RH3000:

2. Descripción general de la estructura de la máquina redondeadora de bordes Wuxi JACK RH1500 a RH3000:

3. Zona de trabajo central de la máquina redondeadora de bordes de placas grandes Wuxi JACK:

4. Teoría de trabajo de la máquina redondeadora de bordes de placas grandes Wuxi JACK:

3) Cilindros de prensa media en máquina redondeadora de bordes de placas grandes:

4) Estructura general de la máquina cortadora y redondeadora de bordes de placas grandes:

5) Uso del sitio de la máquina redondeadora de bordes de placas grandes:

5. Operación en la máquina redondeadora de bordes Wuxi JACK:

Implementación en la máquina cortadora y redondeadora de bordes de placas grandes Wuxi JACK

1. Diseño de las unidades principales de la máquina redondeadora de bordes en el sitio del cliente:

1) Tablero de control eléctrico de la máquina redondeadora de bordes de placas grandes:

2) Estación de bomba hidráulica de la máquina cortadora y redondeadora de bordes de placas de acero:

2. Enrutamiento de cables, tuberías y tubos de la máquina redondeadora de bordes de placas grandes:

Puesto en uso en la máquina redondeadora de bordes de placas grandes Wuxi JACK

1. Instalación en la máquina redondeadora de bordes Wuxi JACK:

1) Fundación de la máquina redondeadora de bordes de placas grandes:

2. Operación diaria de la máquina redondeadora de bordes de placas grandes Wuxi JACK:

Material y mecanizado de los componentes principales de la máquina redondeadora de bordes Wuxi JACK

1. Gestión del proceso de producción de la máquina cortadora y redondeadora de bordes:

2. Rodillos redondos de borde de la máquina redondeadora de bordes de placa de acero Wuxi JACK:

3. Lecho mecánico del rodillo redondeador de bordes y su cilindro de aceite en la máquina cortadora y redondeadora de bordes:

4. Varilla guía para el movimiento transversal de los rodillos para redondear bordes en la máquina para redondear bordes:

5. Cojinete deslizante (casquillo) de la varilla guía en la máquina cortadora y redondeadora de bordes:

6. Rodillos de presión de carrera descendente de la máquina redondeadora de bordes de placas grandes:

Equipos relacionados con la máquina redondeadora de bordes de placas grandes

Preguntas frecuentes sobre la máquina redondeadora de bordes de placas grandes y convencionales Wuxi JACK

Q Cuál es la relación entre Wuxi JACK Technology Co., Ltd y Wuxi AMONTONE Machinery Co., Ltd?

Q Cuál es su período de servicio?

Q Tiene el extranjero sucursal o venta?

Q Tienes una sucursal o la oficina de venta en el extranjero?

Q Tiene la lista de precios de sus productos?

Q Cuál es el alcance del servicio de su empresa (productos, su aplicación y modo de negocio)?

Q Cuáles son los términos de pago de sus productos?

Q Cómo contactar con usted?

Q Dónde puedo encontrar información sobre su empresa y productos?

Otras series de productos Wuxi JACK Own además de la máquina cortadora y redondeadora de bordes

Blogs de la máquina redondeadora de bordes de bridas de vigas en H y placas de acero
