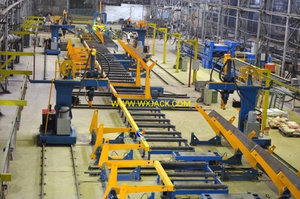

1. Uso extenso: las fotos adjuntas se tomaron en diferentes instalaciones de estructura de acero en todo el mundo y regiones, en diferentes diseño de la máquina de soldadura de arco sumergido de viga de la serie Wuxi Jack LHA;
2. En la tecnología de proceso, el modelo LHA es el segundo conjunto de la máquina de producción de haz Core I H siguiendo la máquina de ensamblaje del haz H: la salida de haz H soldada de esta máquina se puede ver como pieza de trabajo terminada en la construcción de estructura de acero. La máquina de alisado del haz H que sigue es para aplanar en la brida del haz H soldado;
3. Función: esta máquina realiza la soldadura de arco sumergido de la posición de filete de 45 ° (corto para la sierra) en el haz H con soldadura de táctica y con tachuelas. Para cada pieza de h viga, hay cuatro piezas de costuras para soldar:

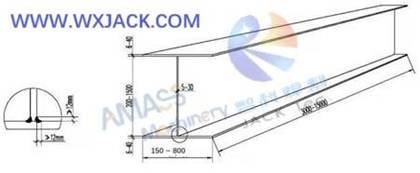

1) Bosquejo en h en la viga a ser soldada: ( Fig.1 )

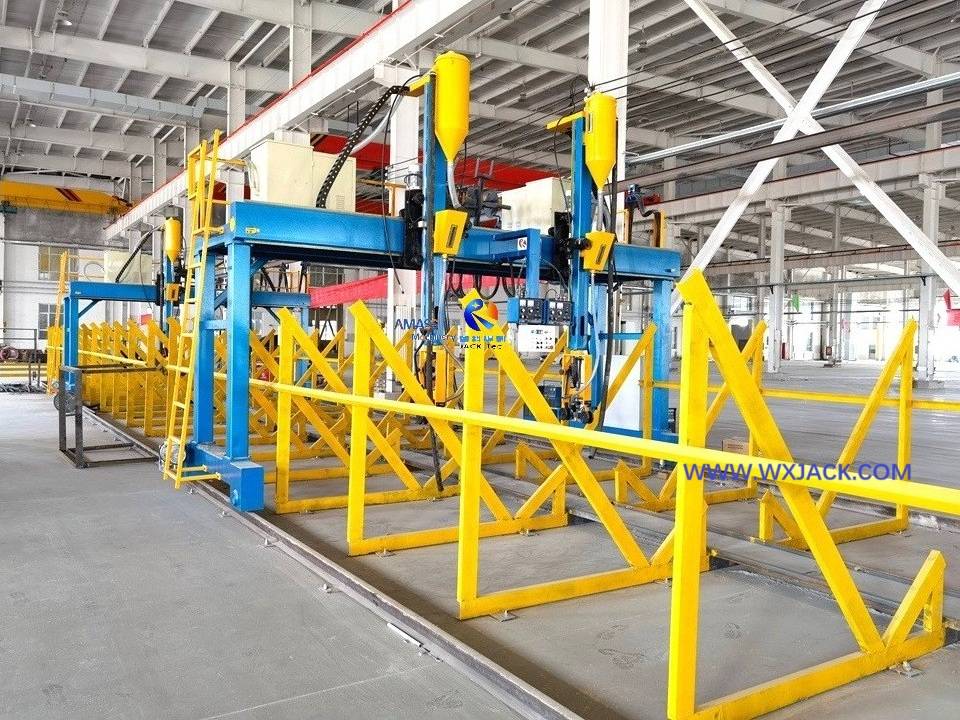

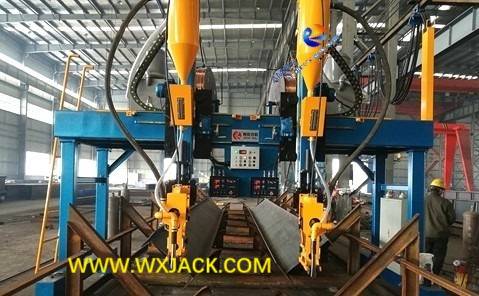

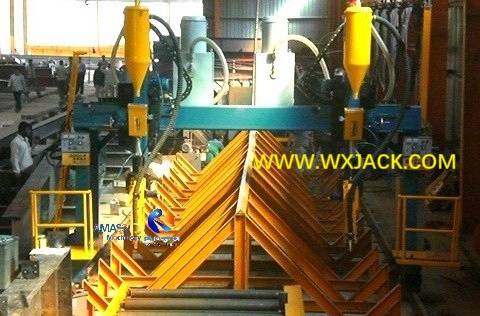

2) Wuxi Jack Lha5z Model Machine, funciona en 2 piezas de soldadura de sierra de haz H: ( Fig.2 )

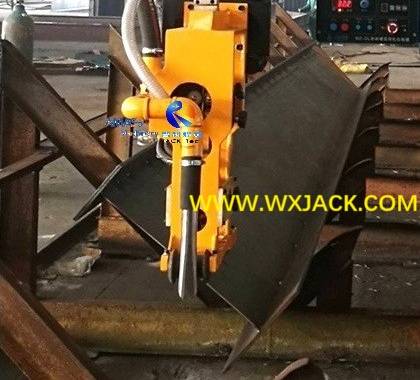

3) Vista cercana sobre el haz H en 45° orientación para la sierra, y el mecanismo de la antorcha de soldadura justo encima de él: ( Fig.3 )
De las 3 estructuras de máquinas en la soldadura de sierra de haz h:

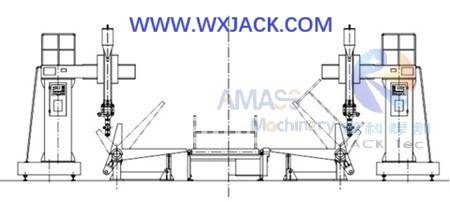

1) Estructura de voladizo del modelo LHC en el tranvía en movimiento: ( Fig.4 )

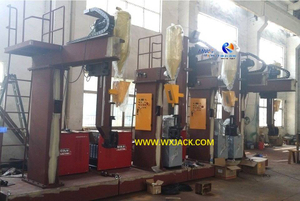

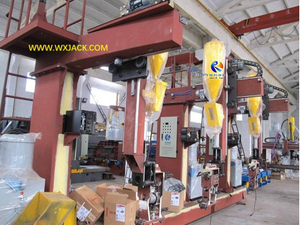

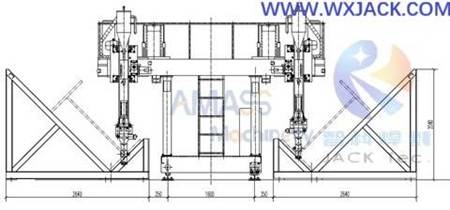

2) Marco LHT Modelo T con estructura abierta: ( Fig.5 )

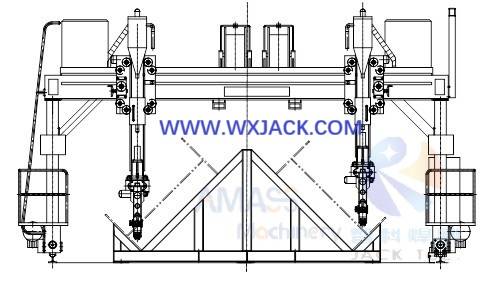

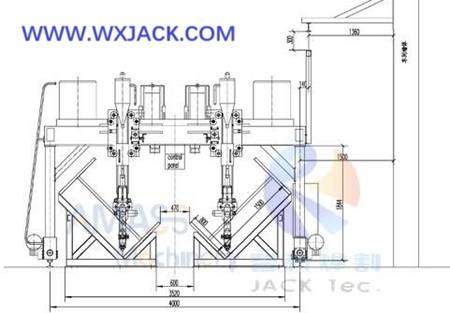

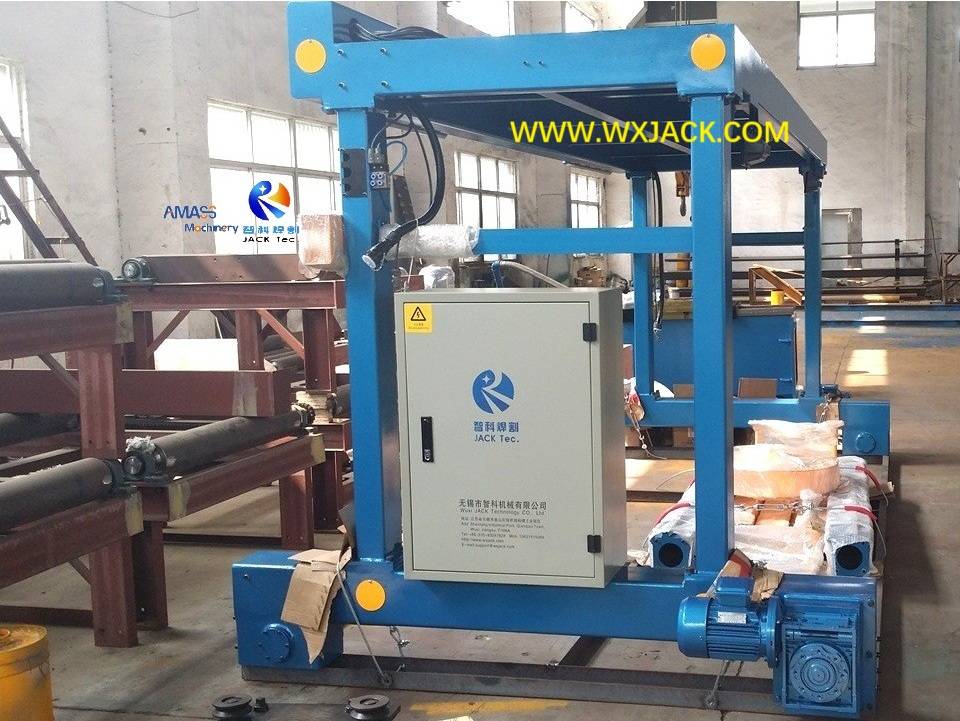

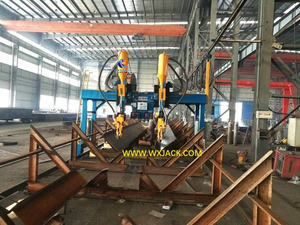

3) Modelos LHA Estructura de pórtico móvil: ( Fig.6 )
Los modelos LHA tienen el mayor volumen de aplicación, que es incluso la selección predeterminada en condiciones mayoritarias, si no se menciona específicamente. No solo se puede usar en la línea de producción semiautomática , sino que también funciona como individual independiente de la máquina de producción del haz H. Debido a la característica de su estructura de marco, las máquinas LHA no son aplicables para una línea completamente automática.
1. Cantidad de antorcha de soldadura: cada conjunto de máquina LHA tiene dos estaciones de soldadura instaladas en su marco de pórtico, capacidad de trabajar en 2 piezas de h viga juntas;
Basado en la posición del operador durante la operación de soldadura, las máquinas de modelos LHA tienen dos subcategorías como a continuación:
a) Esto se refiere al soporte del operador al paso entre las 2 conjuntos de estanterías de soporte de haz H, el centro medio de la máquina. Entonces, solo un operador necesario en la operación. Por otro lado, la zona de área para el operador compromete el máximo. altura de la red de haz H disponible para soldadura;
b) La estación de operación del panel de operación de la máquina y la consola de control de la fuente de alimentación de soldadura también se instalan en la mitad de la viga de gastos superior del pórtico en movimiento motorizado:

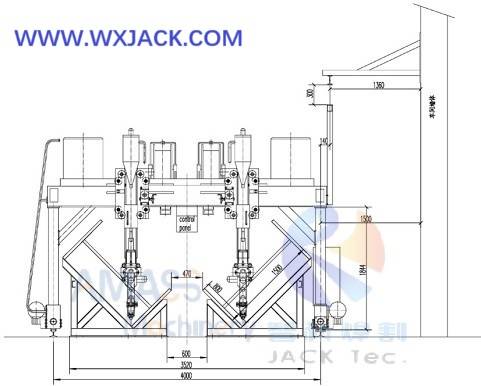

c) Bosquejo de diseño en la máquina de administración del Centro Lhaz : ( Fig.7 )

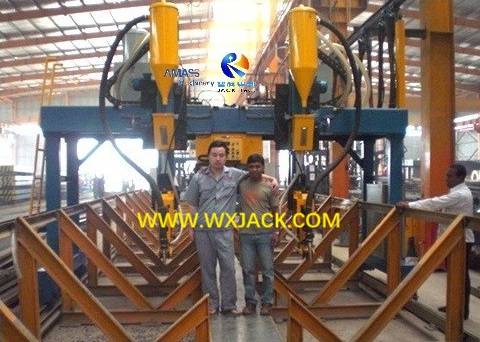

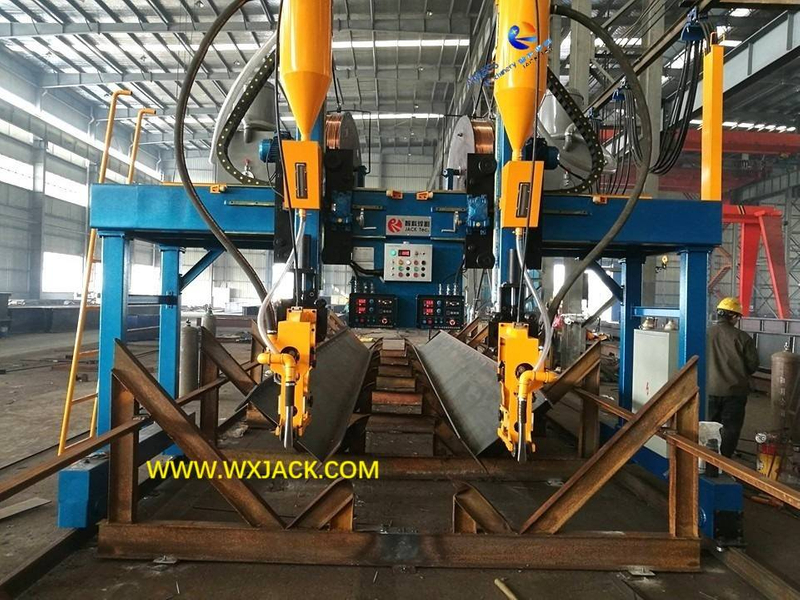

d) Wuxi Jack Ingeniero se unirá con el operador del cliente en la máquina de trabajo del modelo LHA5Z MEDIA : ( Fig.8 )
E) Modelos: hay 3 modelos estándar de LHAZ: LHA4Z / LHA5Z / LHA55Z;
a) Esto se refiere al soporte de los operadores en lados externos de los bastidores de soporte de haz H. Por tanto, se necesitan lo dos operadores para trabajar en la operación de la máquina de soldadura de p ;
b) Las estaciones de operación se instalan en consecuencia en los lados izquierdo y derecho del haz de marco principal de la máquina, 2 lugares:

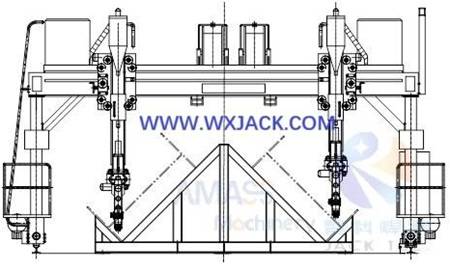

c) Bosquejo de diseño en la máquina de administración lateral LHAC : ( Fig.9 )

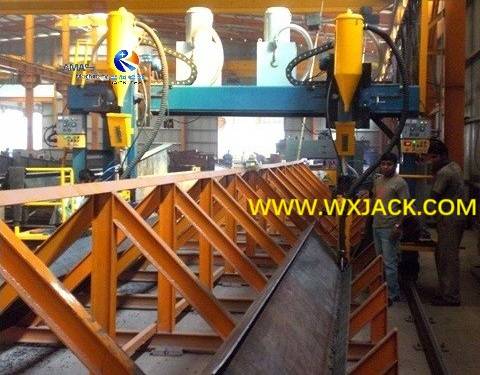

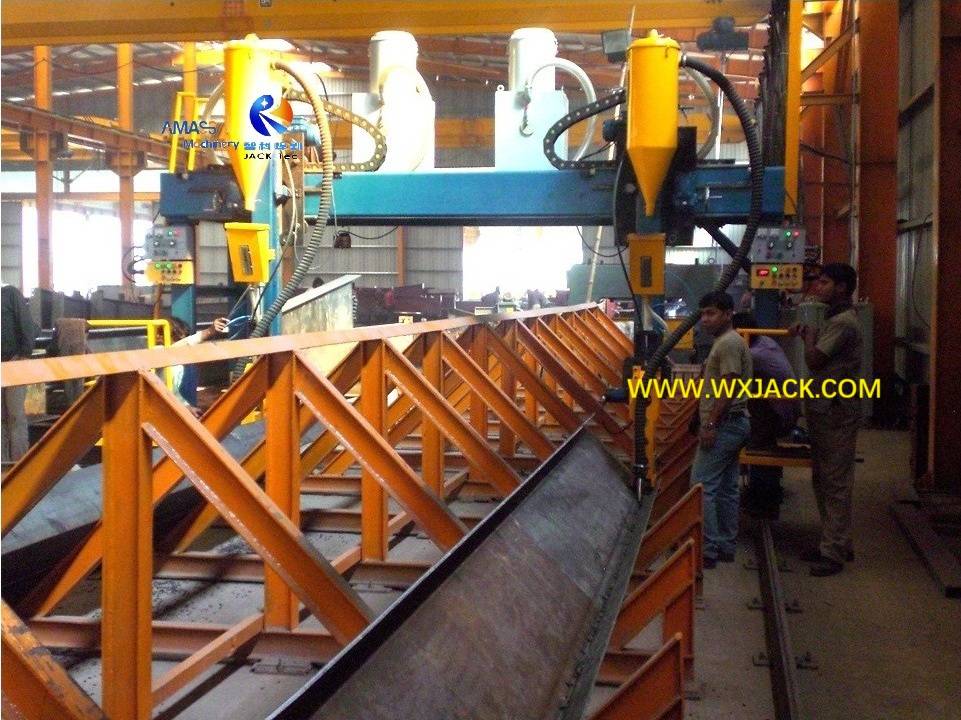

d) Dos operadores se paran en el lado lateral de Wuxi Jack LHA5C Máquina de operación lateral del modelo : ( Fig.10 )
e) Los modelos estándar de control lateral incluyen LHA4C y LHA5C;
3. Resumiendo, al comprar la serie de soldadura de pórtico de haz de la serie LHA IH, ya sea que sea operación media o operación lateral, el cliente puede elegir el tipo más ajustado en función de sus preferencias y condición.
A continuación se muestra la configuración completa para un conjunto de máquina:
1. Cuerpo principal mecánico de la máquina:
1) MARCO MODING MOVING MARCO;
2) Dos conjuntos de tranvía del motor en movimiento a lo largo del haz horizontal del pórtico, para adaptarse a la antorcha de soldadura mecánica, tubo de alimentación de alambre de soldadura y accesorios;
1) Dos piezas en paralelo, para guiar el movimiento de pórtico a lo largo de H Beam y realizar sierra durante el trabajo;
2) Su tramo determina en el modelo de cada modelo en la máquina. Por ejemplo, , el modelo LHA55Z, esto implica en el tramo de riel de 5,500 mm, de la máquina de operación media;
1) Unidad de soldadura mecánica: ( Fig.11 )
Dos conjuntos de antorcha de soldadura y su unidad suplementaria;

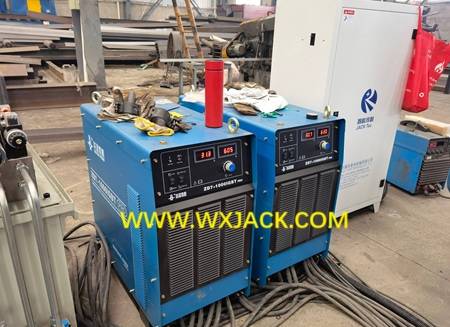

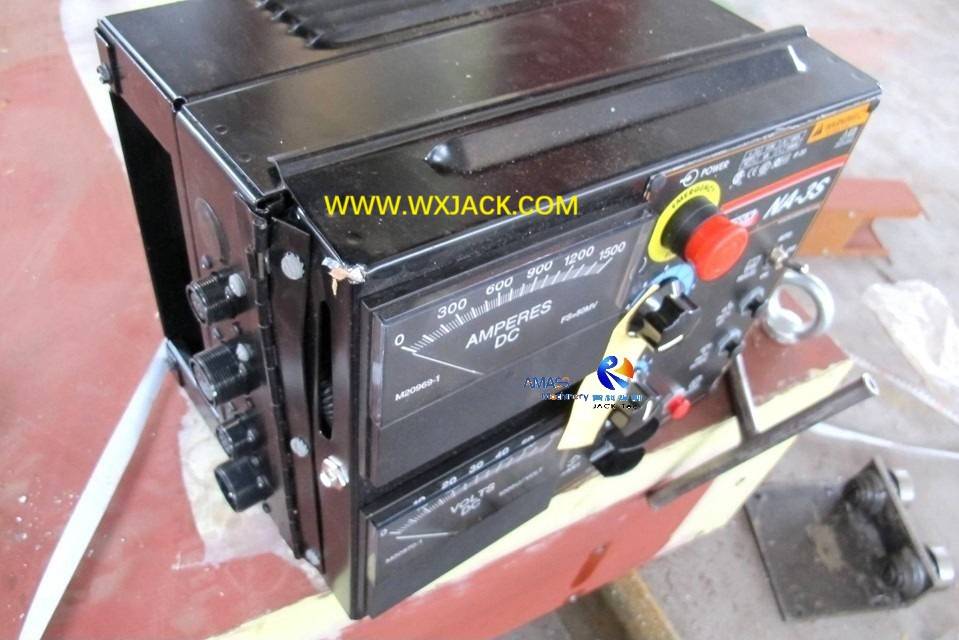

2) Fuente de alimentación de soldadura de sierra: ( Fig.12 )
Dos sets, ya sea el modelo de marca china Huayuan ZD7-1000, o los modelos DC-1000 de la marca Lincoln de EE. UU., Todos tienen una calidad estable y sólida;
3) Saw Seding Wire Alimerer , dos juegos, para alimentar el cable de soldadura en los puntos de soldadura en el haz H;
4) Unidad de transmisión y recuperación de flujo de soldadura de sierra , dos juegos, para enviar y reciclar el flujo de soldadura;

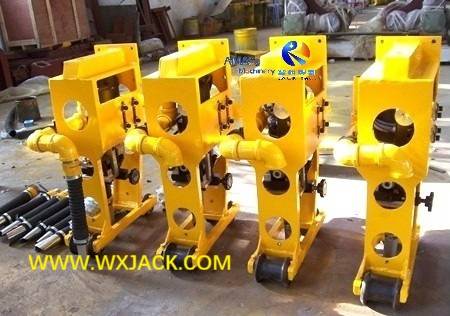

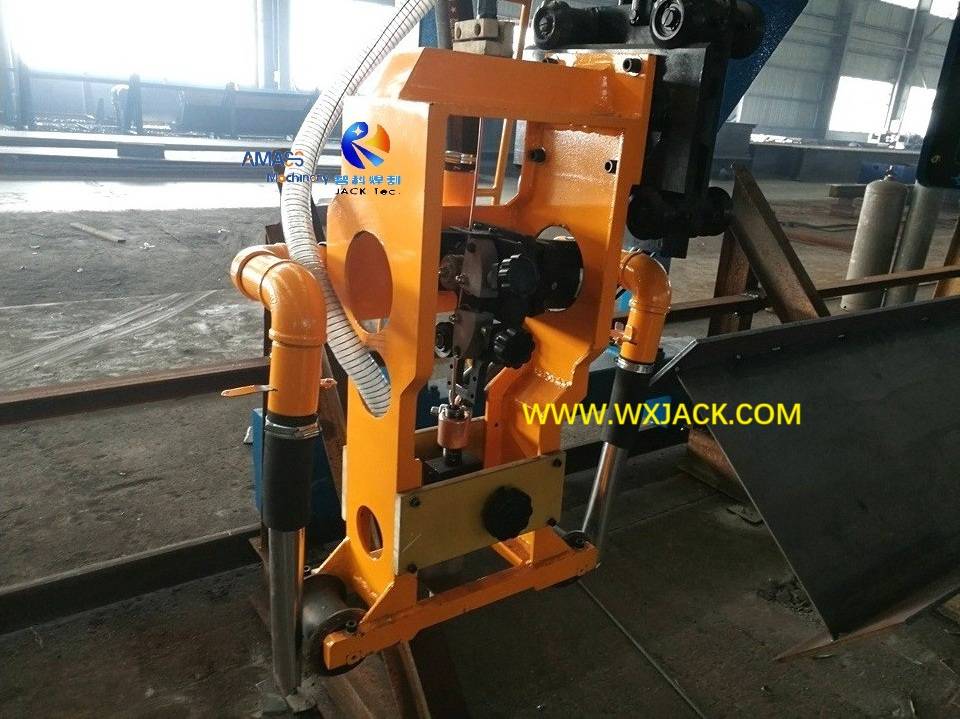

5) Unidad de seguimiento del arco de soldadura: ( Fig.13 )
Dos conjuntos, para la guía de arco de soldadura y el ajuste de la antorcha, para asegurarse siempre de la posición correcta de la punta de soldadura, para garantizar un rendimiento de soldadura consistente y superior;
4. Sistema de control eléctrico , incluida la placa de control, el panel de operación, los elementos de control;
5. Sistema de tuberías , incluido el cable de suministro de alimentación de la máquina, el cable de control, el tubo de fuente de aire, el cable de control de pórtico, la rejilla deslizante de alambre, el cable de soldadura, etc.
6. Piezas de repuesto , incluyendo tres piezas de botas, tres piezas de 6a y 4a RL8B-32 fusionan cada una, dos piezas de fusibles 10a. Las piezas de repuesto pueden variar en el modelo específico y la demanda del cliente en la máquina.
1. ¿Por qué necesita enclavamiento? En el caso del control lateral de los modelos LHAC, porque hay dos operadores que operan en el mismo conjunto de máquina juntos, el trabajo sincrónico es muy importante . De lo contrario, suponga que tal situación, que un operador comienza en el proceso de soldadura de una antorcha de soldadura, mientras que la otra no comienza en la otra ...
2. Por esta razón, en el sistema de control eléctrico de la máquina, hay un enclavamiento entre las dos estaciones de soldadura. Lo que significa que, como en el caso de que dos operadores trabajen individualmente en ambos lados de la máquina, solo después de que dos operadores inicien las alimentaciones de soldadura de sierra, pueden comenzar el proceso de movimiento de pórtico y operación de sierra:
3 .
Parámetro | Especificación | Nota |
Posición de soldadura de sierra | Soldadura de filete de 45 ° | |
Velocidad de soldadura | 240 ~ 2400 mm/min. | Controlado con inversor AC |
Alta velocidad | 3200 mm/min. | |
H ancho de brida de haz de haz | 200 ~ 800 mm | |
H espesor de la brida del haz de haz | 6 ~ 40/50/60/ 80 mm | |
H Altura web de haz de haz | 200 ~ 2000 mm, difiere en un modelo específico | |
H espesor web de haz de haz | 6 ~ 32 /80 mm | |
H Longitud del haz | 4000 ~ 15000 mm | |
Max. Extensión | Difiere del modelo específico: LHA4Z : 4,000 mm; LHA5Z : 5,000 mm; LHA55Z : 5,500 mm LHA5C : 5,000 mm; LHA5C : 5,5000 mm | |
Longitud del tren de viaje de pórtico | 18,000 mm |
