Posicador de soldadura giratoria de tubería PR24 inclinada y giratoria

A. Esquema sobre el uso, la acción principal y la ventaja del posicionador de soldadura giratoria de tubería de inclinación PR24 :

1.   Uso del rotador de soldadura de tubo de inclinación del modelo PR24 :

1) Este es un tipo de posicionador de soldadura de diseño especial desarrollado por nuestra empresa sobre la base de la técnica avanzada en China y en el extranjero;

2) Este rotador de tubería de soldadura de capacidad de inclinación se utiliza para fabricar en tubería, brida de tubería, codo de tubería de manera automática;

2. Grados de acción de libertad en la inclinación del posicionador de soldadura de tubería: ( Fig.1 )

Como se indica en la foto de arriba:

1) Incline las piezas de trabajo seguras (tubería, brida de tubería, codo de tubería) hacia adelante y hacia atrás dentro de cierto alcance angular;

2) girar las piezas de trabajo seguras bajo la velocidad de soldadura requerida mediante la rotación de un grupo de rodillos de giro de soldadura en su mesa de trabajo;

4. Ventajas del modelo de soldadura de la tubería de inclinación del modelo PR24 :

1) La operación del mecanismo de presión hacia abajo para sostener las piezas de trabajo firmemente, es la combinación de accionamiento de motor eléctrico y ajuste manual, lo que genera una velocidad rotativa constante y regular de las piezas de trabajo;

2) De esta manera, la calidad superior de la costura de soldadura puede estar completamente garantizada, y la intensidad del trabajo de soldadura se alivia, lo que aumenta la productividad general.

B. Estructura y rendimiento técnico del posicionador de soldadura de tubería de inclinación del modelo PR24 :

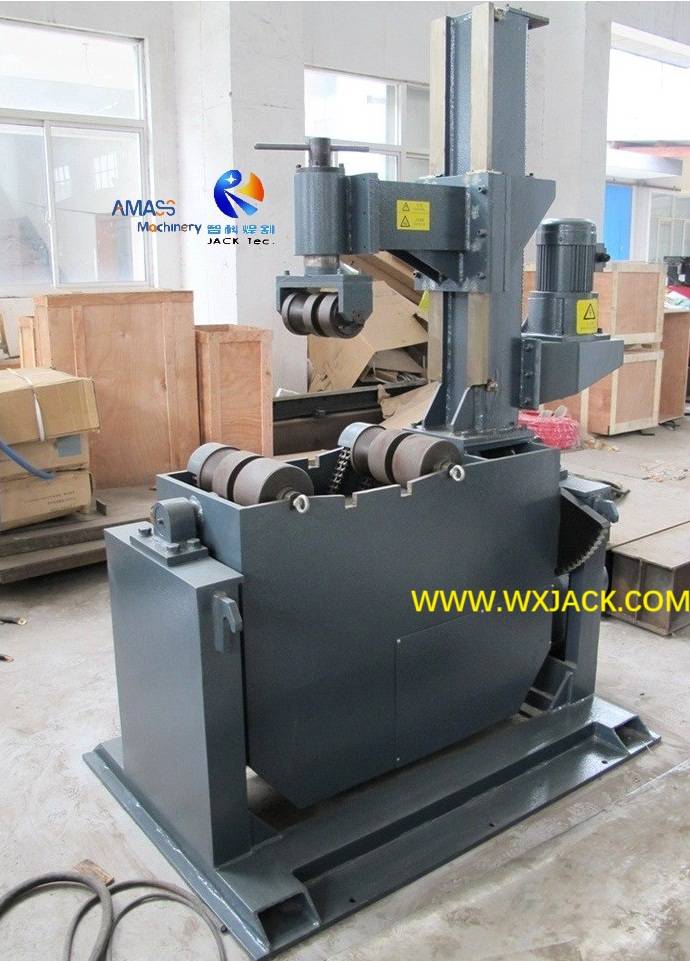

Boceto de diseño de la máquina modelo PR24: ( Fig.2 )

1. Unidades principales del posicionador de soldadura giratoria de tubo de tubería PR24 :

En el boceto de diseño anterior, un conjunto de equipos consiste principalmente en:

1) marco principal mecánico;

2) mecanismo de trabajo de la pieza de trabajo ;

3) Mecanismo giratorio de la pieza de trabajo;

4) mecanismo de presión hacia abajo;

5) dispositivo conductor;

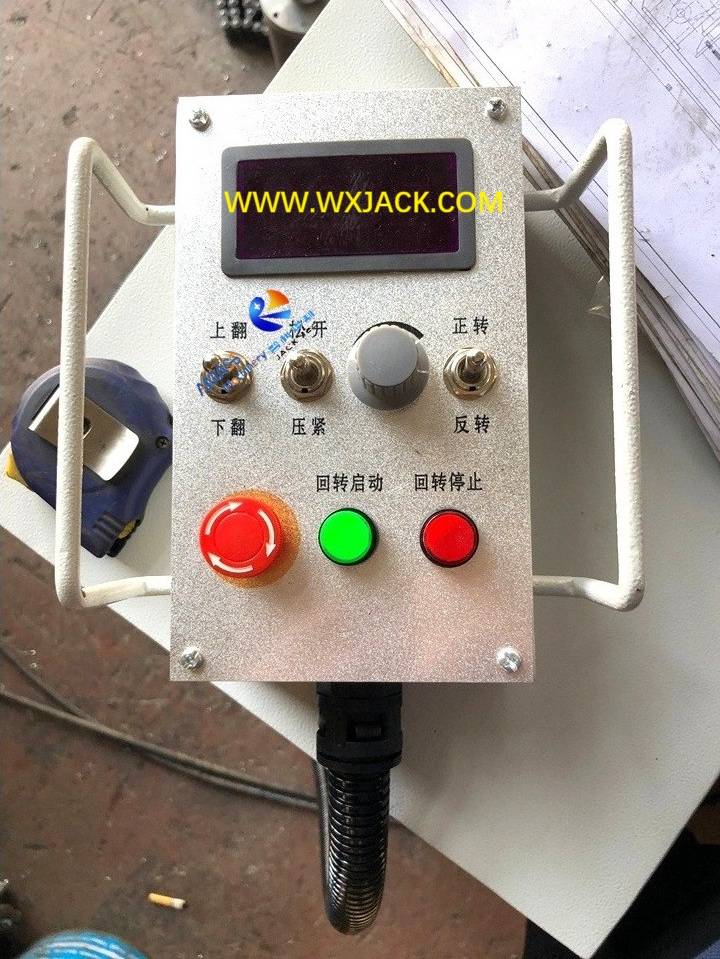

6) sistema de control eléctrico;

2. Marco mecánico del modelo Rotador de tubo de soldadura de inclinación del modelo:

1) Esta unidad tiene el propósito de mantener el mecanismo de inclinación, el mecanismo giratorio y el mecanismo de presión hacia abajo;

2) Es miembro de la estructura de soldadura, que se mecaniza precisamente después de la soldadura y el recocido, con alta resistencia y rendimiento anti-impacto;

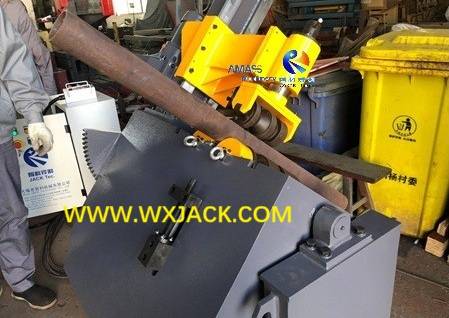

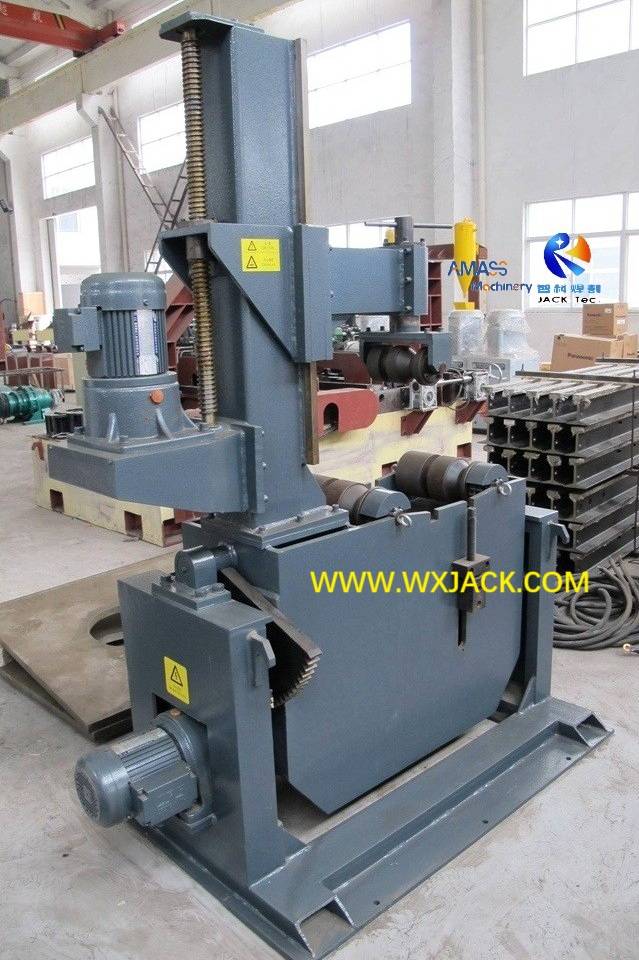

3. Mecanismo de inclinación del posicionador de soldadura de tubería modelo PR24 : ( Fig.3 )

1) Esta unidad es para inclinar la pieza de trabajo sujeto en el rango de ± 45 °;

2) Su conducción se adopta con el reductor de engranajes con la función de frenado. Entonces, la pieza de trabajo se puede inclinar y detenerse en cualquier posición angular dentro del alcance de ± 45 °;

3) La posición angular extrema de la inclinación se controla con interruptores de límite;

4)  En el rotador de soldadura de tubería modelo PR24 , la cadena de transmisión del mecanismo de inclinación es : motor de conducción de inclinación → Reductor de engranajes → engranaje pequeño → engranaje sector → Tilting de la pieza de trabajo;

4 . ​ ​ ​​​

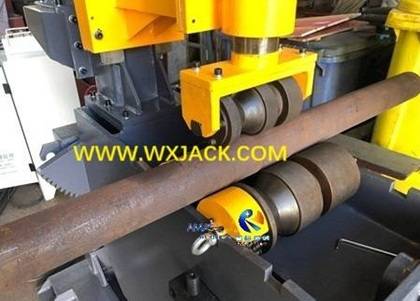

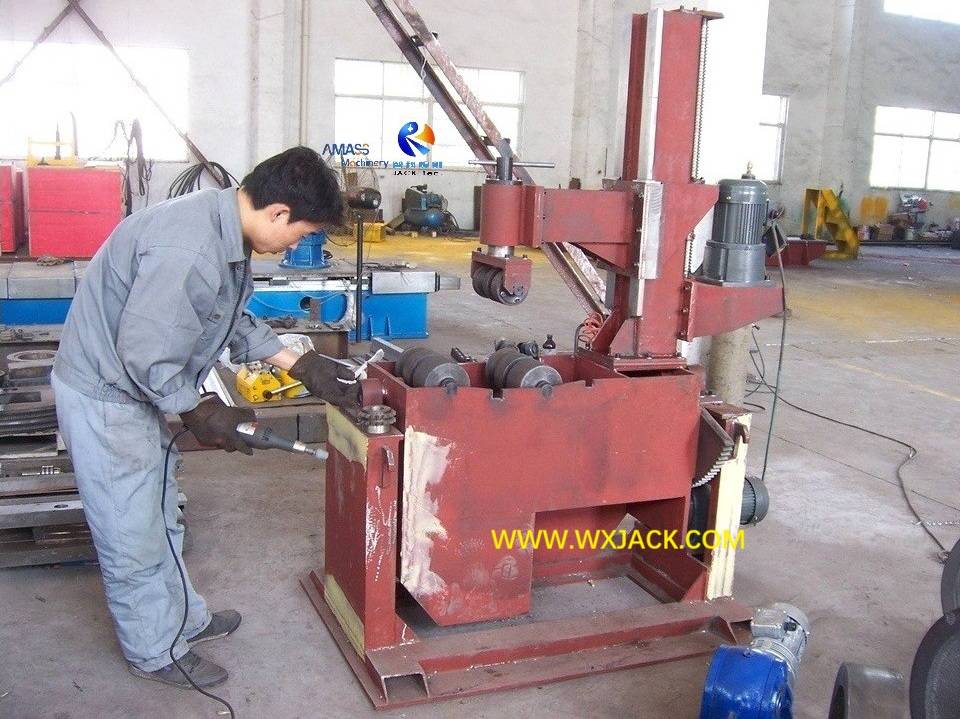

1) Velocidad lineal giratoria de la pieza de trabajo en el rotador de tuberías de soldadura se controla con un inversor de ac de la marca Tanwan china, lo que hace que la velocidad sea controlable continuamente y sin pasos;

2)  La cadena de transmisión del mecanismo giratorio es : motor de conducción giratorio → Reductor de engranajes de gusano → cadena y sótbelo → rodillos → pieza de trabajo giro;

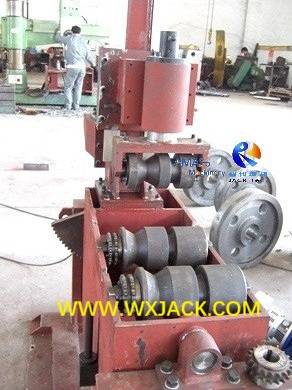

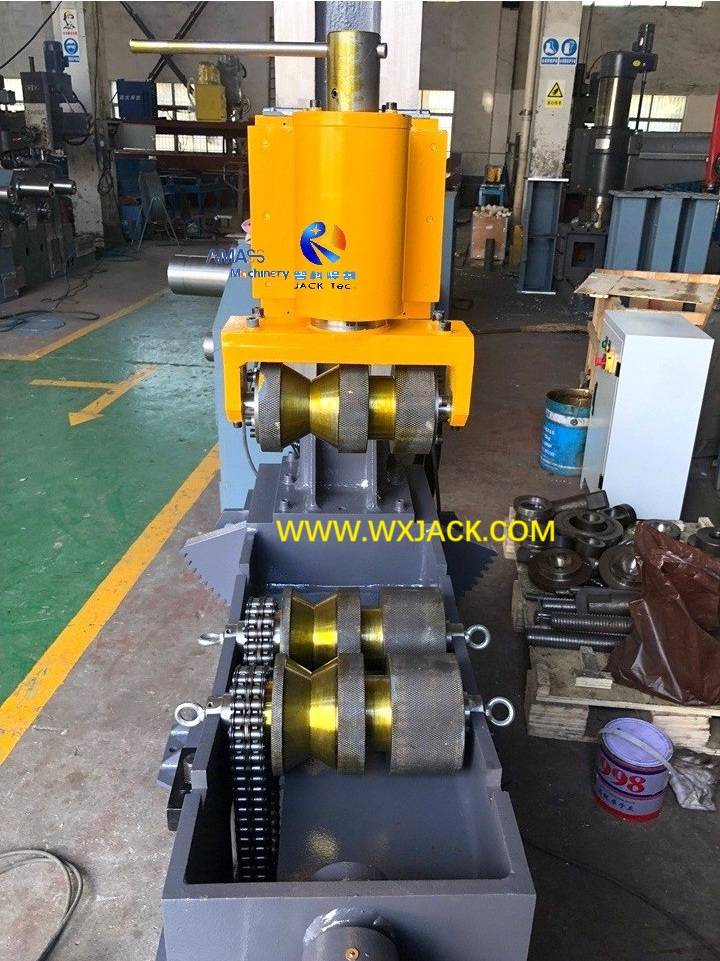

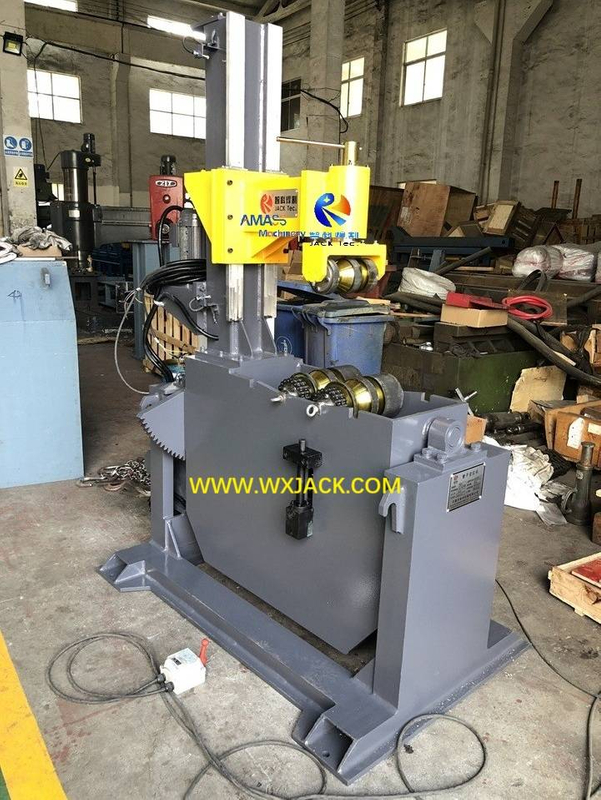

5. Mecanismo de presión hacia abajo en el modelo de la tubería de soldadura de inclinación del modelo PR24 :  ( Fig.5 )

La operación de esta unidad se realiza con 2 etapas de acción:

1) Primero, el tornillo de plomo de plomo se mueve hacia arriba y hacia abajo con reductor de engranajes;

2) Entonces, por medio de girar la rueda manual y la tuerca de tornillo de plomo correspondiente, y guiado con eje deslizante y buje;

Haciendo que el rodillo apremiante se mueva hacia arriba y hacia abajo, que a su vez presione piezas de trabajo de diámetro muy diferente;

6. Roller de presión del posicionador de soldadura de tubería modelo PR24 :

1) Estos rodillos de giro están hechos de acero al carbono de alta resistencia;

2) Hay 2 tipos de rodillos de giro: la sección V y la sección U, que no solo se pueden usar para mantener firmemente la rotación de la tubería, sino también la rotación de la brida de la tubería. Entonces, tiene un uso muy extenso;

7. Dispositivo conductor:

1) Hay un dispositivo conductor instalado en la mesa de trabajo giratorio de la máquina, formando así el circuito conductor para la operación de soldadura;

2) La capacidad conductora es 1000A.

C. Rango de suministro de Rotador de tubería de soldadura de inclinación del modelo PR24 :

1)  Cuerpo principal : incluido el marco mecánico, el mecanismo de inclinación, el mecanismo giratorio, el mecanismo de presión hacia abajo;

2)  Sistema de control eléctrico : 1 conjunto;

3)  Documentos técnicos : certificado de calidad, lista de embalaje, libro manual, diagrama eléctrico, dibujo de cimientos del posicionador de soldadura de tubería.

D. Parámetros técnicos del posicionador de soldadura giratoria de tubería de tubería PR24 :
